전자산업기사 필기 기출문제복원 (2013-06-02)

전자산업기사 2013-06-02 필기 기출문제 해설

이 페이지는 전자산업기사 2013-06-02 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전자산업기사
(2013-06-02 기출문제)

목록

1과목: 전자회로

1. 다음 중 피어스 수정발진회로의 발진주파수 변동 요인으로 가장 적합하지 않은 것은?

  1. 부하의 변동
  2. 주위 온도의 변화
  3. 발진회로의 차폐
  4. 전원 전압의 변동
(정답률: 87%)
  • 피어스 수정발진회로는 매우 정밀한 주파수를 유지하지만, 부하의 변동, 주위 온도의 변화, 전원 전압의 변동 등에 의해 주파수가 미세하게 변할 수 있습니다. 발진회로의 차폐는 외부 노이즈를 차단하여 안정도를 높이는 조치이지, 주파수를 변동시키는 요인이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 그림에서 트랜지스터의 작용으로 가장 적합한 것은?

  1. 증폭용
  2. 발진용
  3. 전압검출용
  4. 온도보상용
(정답률: 74%)
  • 회로에서 트랜지스터가 연산 증폭기의 입력단에 배치되어 온도 변화에 따른 전압 변동을 상쇄하도록 구성되어 있습니다. 이는 전형적인 온도보상용 회로의 구조입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 증폭기의 동작점에 의한 분류는 어떠한 조건으로 결정하는 것이 가장 적합한가?

  1. 유통각
  2. 출력전압 크기
  3. 입력신호의 위상
  4. 입력신호의 진폭
(정답률: 70%)
  • 증폭기의 동작점 분류는 입력 신호가 왜곡 없이 증폭될 수 있는 구간인 유통각(Conduction Angle)의 크기에 따라 결정하는 것이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 전원회로에서 전압안정계수란? (단, VL=직류출력전압, VS=신호원전압, T=주위온도, IL=부하전류이다.)

(정답률: 78%)
  • 전압안정계수(Line Regulation)는 입력 전압(신호원 전압)의 변화에 대해 출력 전압이 얼마나 일정하게 유지되는지를 나타내는 척도로, 입력 전압 변화량에 대한 출력 전압 변화량의 비로 정의합니다.
    ① [기본 공식] $\text{전압안정계수} = \frac{\Delta V_{L}}{\Delta V_{S}}$
    ② [숫자 대입] $\text{전압안정계수} = \frac{\Delta V_{L}}{\Delta V_{S}}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 그림과 같은 연산증폭기에서 V1=1[V], V2=2[V], V3=3[V]일 때, 출력 전압 Vo은 몇 [V]인가?

  1. 20
  2. 60
  3. -120
  4. -180
(정답률: 86%)
  • 제시된 회로는 반전 가산기 회로로, 각 입력 전압에 저항 비율을 곱해 합산한 뒤 반전시킨 값입니다.
    $$\text{출력 전압} = -\frac{R_f}{R} (V_1 + V_2 + V_3)$$
    $$V_o = -\frac{20\text{k}}{1\text{k}} (1 + 2 + 3)$$
    $$V_o = -120\text{V}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 트랜지스터의 정특성에서 VCE=5[V]일 때, IB를 200[μA]에서 300[μA]까지 변화시켜 VBE가 0.2[V]에서 0.5[V]로 변화되었다면 이 트랜지스터의 hie는?

  1. 300[Ω]
  2. 600[Ω]
  3. 3[kΩ]
  4. 6[kΩ]
(정답률: 66%)
  • 트랜지스터의 입력 임피던스 $h_{ie}$는 베이스-에미터 전압 $V_{BE}$의 변화량을 베이스 전류 $I_B$의 변화량으로 나눈 값으로 계산합니다.
    ① [기본 공식] $h_{ie} = \frac{\Delta V_{BE}}{\Delta I_B}$
    ② [숫자 대입] $h_{ie} = \frac{0.5 - 0.2}{300 \times 10^{-6} - 200 \times 10^{-6}}$
    ③ [최종 결과] $h_{ie} = 3000 \Omega = 3 \text{ k}\Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 진폭 변조(AM)에서 반송파 진폭이 20[V]이다. 30[V]의 진폭을 가지는 신호파를 인가한 경우 변조도는?

  1. 0.66
  2. 50
  3. 10
  4. 1.5
(정답률: 65%)
  • 변조도는 반송파 진폭에 대한 신호파 진폭의 비로 계산합니다.
    ① [기본 공식] $m = \frac{V_m}{V_c}$
    ② [숫자 대입] $m = \frac{30}{20}$
    ③ [최종 결과] $m = 1.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 멀티바이브레이터의 단안정, 무안정, 쌍안정의 결정은?

  1. 결합 회로의 구성에 따라 결정된다.
  2. 전원 전압의 크기에 따라 결정된다.
  3. 전원 전류의 크기에 따라 결정된다.
  4. 바이어스 전압의 크기에 따라 결정된다.
(정답률: 83%)
  • 멀티바이브레이터는 회로 내 소자들의 결합 방식과 피드백 구성에 따라 상태 유지 특성이 달라지며, 이에 따라 단안정, 무안정, 쌍안정으로 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 궤환 증폭기에서 무궤환시의 전압 이득이 50이고, 저역 3[dB] 차단주파수가 20[Hz]일 때, 궤환시 전압 이득이 40이면 궤환시 저역 3[dB] 차단주파수는 몇 [Hz]인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 8[Hz]
  2. 16[Hz]
  3. 20[Hz]
  4. 25[Hz]
(정답률: 53%)
  • 부궤환(Negative Feedback)을 적용하면 전압 이득은 감소하고, 저역 차단주파수는 이득이 감소한 비율만큼 낮아져 대역폭이 넓어집니다.
    ① [기본 공식] $f_{Lf} = f_L \times \frac{A_f}{A}$
    ② [숫자 대입] $f_{Lf} = 20 \times \frac{40}{50}$
    ③ [최종 결과] $f_{Lf} = 16 \text{ Hz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 트랜지스터 증폭기 설계 시 동작점(Q점) 결정에 가장 영향이 적은 것은?

  1. 왜곡
  2. 주파수 특성
  3. 최대정격
  4. 입력신호의 크기
(정답률: 55%)
  • 트랜지스터의 동작점(Q점)은 왜곡 방지, 최대 정격 준수, 입력 신호의 크기에 따른 선형 동작 범위 확보를 위해 결정됩니다. 주파수 특성은 동작점 결정보다는 회로의 시정수나 소자의 고유 특성에 더 큰 영향을 받습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. LC 발진기에서 일어나기 쉬운 이상 현상이 아닌 것은?

  1. 간헐(Blocking) 발진
  2. 인입 현상
  3. 자왜(磁歪) 현상
  4. 기생 진동
(정답률: 67%)
  • LC 발진기에서 발생할 수 있는 이상 현상으로는 간헐 발진, 인입 현상, 기생 진동 등이 있습니다. 반면 자왜 현상은 강자성체에서 자기장에 의해 결정 구조가 변하는 현상으로, LC 발진기의 일반적인 이상 현상과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 위상변조(PM)를 등가의 주파수변조(FM)로 대치하기 위하여 사용하는 것은?

  1. Pre-Emphasis
  2. De-Emphasis
  3. 평형변조기(Balanced Modulator)
  4. 전치보상기(Pre-Distorter)
(정답률: 62%)
  • 위상변조(PM)는 변조 신호의 크기에 비례하여 위상이 변하는 방식이며, 이를 주파수변조(FM)와 동일한 특성을 갖도록 변환하기 위해서는 변조 신호를 적분하여 입력하는 전치보상기(Pre-Distorter)가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 중 직렬 전압 부궤환 회로의 특징으로 적합하지 않은 것은?

  1. 전압 이득이 감소
  2. 주파수 대역폭의 증가
  3. 비직선 일그러짐의 감소
  4. 입력 및 출력 임피던스의 증가
(정답률: 81%)
  • 직렬 전압 부궤환(Voltage-Series Feedback)은 입력 측에 전압을 샘플링하여 직렬로 연결하는 방식으로, 전압 이득은 감소하지만 대역폭 증가, 왜곡 감소, 안정도 향상의 장점이 있습니다. 특히 입력 임피던스는 증가하지만 출력 임피던스는 감소하는 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 이상적인 연산증폭기의 파라미터 값이 0인 것은?

  1. 입력 임피던스
  2. 출력 임피던스
  3. 전압 이득
  4. 대역폭
(정답률: 75%)
  • 이상적인 연산증폭기는 입력 신호를 손실 없이 받아들이고 출력 신호를 부하에 상관없이 일정하게 전달해야 합니다. 따라서 입력 임피던스는 무한대($\infty$), 출력 임피던스는 $0$이 되어야 합니다.

    오답 노트
    입력 임피던스: 무한대($\infty$)
    전압 이득: 무한대($\infty$)
    대역폭: 무한대($\infty$)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 그림은 반전연산증폭회로이다. V1=3[V], V2=4[V]일 때 VO는 몇 [V]인가?

  1. 12.5
  2. 15.5
  3. -12.5
  4. -15.5
(정답률: 79%)
  • 반전 연산증폭기에서 여러 입력이 있을 때 출력 전압은 각 입력 전압에 저항비(피드백 저항/입력 저항)를 곱한 값들의 합에 마이너스 부호를 붙여 계산합니다.
    ① [기본 공식] $V_{O} = - ( \frac{R_{f}}{R_{1}} V_{1} + \frac{R_{f}}{R_{2}} V_{2} )$
    ② [숫자 대입] $V_{O} = - ( \frac{5}{2} \times 3 + \frac{5}{4} \times 4 )$
    ③ [최종 결과] $V_{O} = -12.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 트랜지스터에서 전류증폭률이 불균일하므로, 안정된 출력전압을 얻기 위한 가장 적합한 방법은?

  1. 이미터 회로에 다이오드를 연결한다.
  2. 서미스터를 베이스와 이미터에 넣는다.
  3. 트랜지스터에서 증폭된 것을 한번 더 증폭한다.
  4. 이미터 단자와 접지사이에 저항을 삽입한다.
(정답률: 78%)
  • 트랜지스터의 전류증폭률($h_{FE}$)은 소자마다 차이가 크고 온도 변화에 민감합니다. 이때 이미터 단자와 접지 사이에 저항을 삽입하면, 이미터 저항에 의한 전압 강하가 베이스-이미터 간 전압을 조절하는 귀환 작용을 하여 전류증폭률의 변화에 관계없이 안정된 출력전압을 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음과 같은 정류기는 어느 점에 교류 입력을 연결하여야 하는가?

  1. A - C 점
  2. A - D 점
  3. B - C점
  4. B - D 점
(정답률: 81%)
  • 그림의 회로는 브리지 정류 회로입니다. 다이오드의 방향을 보면 A점과 C점이 서로 반대 방향의 전위가 인가되어야 전류가 흐를 수 있는 교류 입력단이며, B점과 D점은 각각 정(+)과 부(-)의 전압이 출력되는 DC 출력단이 됩니다. 따라서 교류 입력은 A - C 점에 연결해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 부궤환 증폭기의 특징에 대한 설명으로 적합하지 않은 것은?

  1. 이득이 감소한다.
  2. 잡음이 감소한다.
  3. 주파수 대역폭이 증가한다.
  4. 입ㆍ출력 임피던스 값의 변화가 없다.
(정답률: 80%)
  • 부궤환(Negative Feedback)을 적용하면 이득은 감소하지만, 대역폭 증가, 잡음 및 왜곡 감소, 안정도 향상 등의 이점이 있으며, 연결 방식에 따라 입출력 임피던스가 변화합니다.

    오답 노트
    입ㆍ출력 임피던스 값의 변화가 없다: 연결 방식(전압/전류 궤환)에 따라 임피던스가 증가하거나 감소합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음의 접합형 FET 회로에서 드레인 전류 ID=4[mA]일 때 드레인-소스 전압 VDS는 몇 [V]인가?

  1. 1[V]
  2. 2[V]
  3. 3[V]
  4. 4[V]
(정답률: 73%)
  • 드레인-소스 전압 $V_{DS}$는 전원 전압에서 드레인 저항 $R_D$와 소스 저항 $R_S$에 걸리는 전압 강하를 뺀 값으로 계산합니다.
    ① [기본 공식] $V_{DS} = V_{DD} - (R_D + R_S) I_D$
    ② [숫자 대입] $V_{DS} = 10 - (1000 + 1000) \times 0.004$
    ③ [최종 결과] $V_{DS} = 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 회로에 그림과 같은 입력 파형을 인가했을 때 출력 파형은?

  1. 삼각파
  2. 정현파
  3. 임펄스파
  4. 스텝파
(정답률: 69%)
  • 제시된 회로는 커패시터 $C$가 입력단에 위치한 미분회로입니다. 미분회로는 입력 신호의 변화율에 반응하므로, 전압이 급격히 변하는 구형파가 입력되면 그 미분값인 임펄스파가 출력됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 벡터 A, B의 값이 A = i+2j+3k, B = -i+2j+k 일 때 AㆍB의 크기는?

  1. 2
  2. 4
  3. 6
  4. 8
(정답률: 60%)
  • 두 벡터의 내적(Dot Product)은 각 성분별 곱의 합으로 계산합니다.
    ① [기본 공식] $A \cdot B = A_x B_x + A_y B_y + A_z B_z$
    ② [숫자 대입] $A \cdot B = (1 \times -1) + (2 \times 2) + (3 \times 1)$
    ③ [최종 결과] $A \cdot B = 6$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 유전율 ε0인 진공 내를 전자파가 전파할 때 진공중의 투자율은 약 몇 [H/m]인가?

  1. 9.56×10-7
  2. 12.56×10-7
  3. 15.56×10-7
  4. 18.56×10-7
(정답률: 66%)
  • 진공의 투자율 $\mu_0$는 물리적으로 정해진 상수 값입니다.
    $$\mu_0 = 4\pi \times 10^{-7} \approx 12.56 \times 10^{-7} \text{ H/m}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 동심구에서 내부도체의 반지름이 a, 절연체의 반지름이 b, 외부도체의 반지름이 c일 때, 내부도체에만 전하 Q를 주었을 때 내부도체의 전위는? (단, 절연체의 유전율은 ε0이다.)

(정답률: 72%)
  • 동심구 구조에서 내부도체의 전위는 각 층의 전위차를 합산하여 구합니다.
    내부도체($a$)에서 절연체 경계($b$)까지, 그리고 외부도체($c$)까지의 전위 분포를 적분하여 합산하면 다음과 같은 결과가 도출됩니다.
    $$\frac{Q}{4\pi\epsilon_0} (\frac{1}{a} - \frac{1}{b} + \frac{1}{c})$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 권수 500회의 코일 내를 통하는 자속이 그림과 같이 변화하고 있다. 의 시간 내에 코일의 단자간에 생기는 유기기전력은 몇 [V]인가?

  1. 0
  2. 0.7
  3. 1.4
  4. 2.8
(정답률: 67%)
  • 패러데이의 전자기 유도 법칙에 따라 유기기전력은 자속의 시간적 변화율에 비례합니다.
    제시된 그래프 에서 구간 $\overline{bc}$는 자속 $\Phi$가 일정하게 유지되는 구간입니다.
    자속의 변화량 $\Delta \Phi$가 $0$이므로, 해당 시간 내에 발생하는 유기기전력은 $0$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 지름 10[cm]인 원형코일 중심에서의 자계가 1000[A/m]이다. 원형코일이 100회 감겨있을 때 전류는 몇 [A]인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 1[A]
  2. 2[A]
  3. 3[A]
  4. 5[A]
(정답률: 67%)
  • 원형코일 중심에서의 자계 강도 공식을 이용하여 전류를 구하는 문제입니다.
    ① [기본 공식] $H = \frac{NI}{2r}$
    ② [숫자 대입] $1000 = \frac{100 \times I}{2 \times 0.05}$
    ③ [최종 결과] $I = 1$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 그림과 같이 공극의 면적이 100[cm2]인 전자석의 자속밀도가 0.5[Wb/m2]인 철편을 흡입하는 힘은 약 몇 [N]인가?

  1. 1000
  2. 2000
  3. 3000
  4. 4000
(정답률: 72%)
  • 전자석의 흡입력은 자속밀도의 제곱과 면적에 비례하며, 공극이 매우 작을 때 다음 공식을 사용하여 계산합니다.
    ① $F = \frac{B^{2} A}{2 \mu_{0}}$
    ② $F = \frac{0.5^{2} \times (100 \times 10^{-4})}{2 \times 4 \pi \times 10^{-7}}$
    ③ $F = 994.7 \times 2 \approx 2000$
    따라서 흡입력은 약 $2000\text{ N}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 접지 도체구와 점전하간에 작용하는 힘은?

  1. 항상 반발력이다.
  2. 조건적 반발력이다.
  3. 항상 흡입력이다.
  4. 조건적 흡입력이다.
(정답률: 77%)
  • 접지된 도체구에 점전하가 접근하면, 정전유도 현상에 의해 점전하와 반대 부호의 전하가 도체구 표면에 유도됩니다. 이때 점전하와 유도전하 사이에는 항상 서로 당기는 힘이 작용하므로 항상 흡입력이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 정전계에서 전기력선의 성질을 설명한 것 중 잘못된 것은?

  1. 한 점에서 전기력선의 방향은 그 점의 전계방향과 같다.
  2. 전계가 0이 아닌 곳에서 전기력선은 도체표면에 수직이다.
  3. 전기력선은 전위가 낮은 점에서 높은 점으로 향한다.
  4. 전기력선의 밀도는 그 점에서의 전계의 크기와 같다.
(정답률: 73%)
  • 전기력선은 항상 전위가 높은 곳에서 낮은 곳으로 향하는 성질을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 공기 중 두 점전하 사이에 작용하는 힘이 10[N]이었다. 두 전하 사이에 유전체를 넣었더니 힘이 2[N]으로 되었다면 유전체의 비유전율은?

  1. 2.5
  2. 5
  3. 10
  4. 15
(정답률: 82%)
  • 유전체를 삽입하면 전하 사이의 힘은 비유전율에 반비례하여 감소합니다.
    ① [기본 공식] $\epsilon_r = \frac{F_{air}}{F_{dielectric}}$
    ② [숫자 대입] $\epsilon_r = \frac{10}{2}$
    ③ [최종 결과] $\epsilon_r = 5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 물질의 자화현상은?

  1. 전자의 이동
  2. 전자의 공전
  3. 분자의 운동
  4. 전자의 자전
(정답률: 60%)
  • 물질의 자화현상은 외부 자기장에 의해 물질 내부의 자기 모멘트가 정렬되는 현상입니다.
    이는 기본적으로 전자의 자전(Spin)에 의해 발생하는 자기 모멘트가 외부 자기장에 반응하여 일어나는 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. (10+j5)/(2+j4)를 계산한 결과 값은?

  1. 2-j1.5
  2. 2+j1.5
  3. 5+j1.0
  4. 5-j1.0
(정답률: 52%)
  • 복소수의 나눗셈은 분모의 켤레복소수를 분자와 분모에 각각 곱하여 분모를 실수화하여 계산합니다.
    ① [기본 공식] $\frac{a+jb}{c+jd} = \frac{(a+jb)(c-jd)}{c^2+d^2}$
    ② [숫자 대입] $\frac{(10+j5)(2-j4)}{2^2+4^2} = \frac{20-j40+j10-j^220}{4+16} = \frac{40-j30}{20}$
    ③ [최종 결과] $2-j1.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 중 파고율(crest factor)을 나타낸 것은?

  1. 최대값/평균값
  2. 실효값/평균값
  3. 실효값/최대값
  4. 최대값/실효값
(정답률: 65%)
  • 파고율(Crest Factor)은 파형의 최대값이 실효값에 비해 얼마나 높은지를 나타내는 비율입니다.
    핵심 원리는 파형의 최대값을 실효값으로 나누어 계산하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 그림과 같은 회로가 정저항 회로가 되기 위한 C값은 몇 [μF]인가? (단, R=2[kΩ], L=4[H]이다.)

  1. 0.1
  2. 0.2
  3. 1
  4. 2
(정답률: 58%)
  • 정저항 회로가 되기 위해서는 회로의 임피던스에서 허수 성분이 제거되어야 하며, 이때 저항 $R$과 인덕턴스 $L$, 정전용량 $C$ 사이에는 특정 관계식이 성립합니다.
    ① [기본 공식] $R = \sqrt{\frac{L}{C}}$
    ② [숫자 대입] $2000 = \sqrt{\frac{4}{C}}$
    ③ [최종 결과] $C = 1\mu\text{F}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 그림과 같은 회로에서 I1과 I2의 위상차는? (단, R1=R2=X1=X2=1[Ω]이다.)

  1. 0°
  2. 45°
  3. 90°
  4. 105°
(정답률: 63%)
  • 회로의 각 가지에 흐르는 전류의 위상을 분석합니다. $I_1$은 저항 $R_1$과 인덕터 $X_1$이 직렬로 연결된 RL 회로이므로 전류가 전압보다 위상이 늦고, $I_2$는 저항 $R_2$와 커패시터 $X_2$가 직렬로 연결된 RC 회로이므로 전류가 전압보다 위상이 빠릅니다.
    주어진 조건에서 $R_1=X_1=R_2=X_2=1\Omega$이므로, $I_1$은 전압 기준 $-45^{\circ}$, $I_2$는 전압 기준 $+45^{\circ}$의 위상을 가집니다. 따라서 두 전류의 위상차는 $45^{\circ} - (-45^{\circ}) = 90^{\circ}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 자기 인덕턴스 L1, L2가 각각 4[mH], 9[mH]인 두 코일이 이상결합(理想結合)되었다면 상호 인덕턴스 M은?

  1. 6[mH]
  2. 6.5[mH]
  3. 9[mH]
  4. 36[mH]
(정답률: 73%)
  • 두 코일이 이상결합(결합계수 $k=1$)된 경우, 상호 인덕턴스는 두 자기 인덕턴스의 기하평균으로 계산합니다.
    ① [기본 공식] $M = \sqrt{L_1 L_2}$
    ② [숫자 대입] $M = \sqrt{4 \times 9}$
    ③ [최종 결과] $M = 6$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 공진 회로에 있어서 선택도 Q를 표시하는 옳은 식은? (단, RLC 직렬 공진 회로임)

(정답률: 71%)
  • RLC 직렬 공진 회로에서 선택도 $Q$는 공진 시 인덕터(또는 커패시터)에 저장되는 에너지와 저항에서 소비되는 에너지의 비로 정의됩니다. 따라서 즉, $\frac{\omega_0 L}{R}$ 식이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 100[μF]의 콘덴서에 200[V], 60[Hz]의 교류전압을 가할 때의 무효전력은 몇 [Var]인가?

  1. 60π[var]
  2. 120π[var]
  3. 240π[var]
  4. 480π[var]
(정답률: 44%)
  • 콘덴서(커패시터)의 무효전력은 전압의 실효값과 리액턴스를 이용하여 계산합니다.
    ① [기본 공식] $Q = \frac{V^2}{X_C} = V^2 \cdot 2\pi f C$
    ② [숫자 대입] $Q = 200^2 \cdot 2 \cdot \pi \cdot 60 \cdot 100 \times 10^{-6}$
    ③ [최종 결과] $Q = 480\pi$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 하이브리드 H 파라미터와 임피던스 및 어드미턴스 파라미터와의 관계로서 옳지 않은 것은?

(정답률: 55%)
  • 하이브리드 $H$ 파라미터와 어드미턴스 $Y$ 파라미터의 관계식에서 $H_{12}$는 $\frac{Y_{12}}{Y_{11}}$이 아니라 $\frac{-Y_{12}}{Y_{11}}$ 또는 다른 변환 관계를 가져야 합니다. 따라서 즉, $H_{12} = (\frac{Y_{12}}{Y_{11}})$ 표현은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 이상적인 직류 전압원에 대한 설명 중 옳은 것은?

  1. 이 소자는 선형 V-i 특성을 갖는 시변 소자이다.
  2. 이 소자는 비선형 V-i 특성을 갖는 시변 소자이다.
  3. 이 소자는 선형 V-i 특성을 갖는 시불변 소자이다.
  4. 이 소자는 비선형 V-i 특성을 갖는 시불변 소자이다.
(정답률: 52%)
  • 이상적인 직류 전압원은 부하 전류의 크기에 상관없이 항상 일정한 전압을 유지하므로, 전압-전류($V-i$) 특성 곡선이 수평선 형태를 띠는 비선형 소자입니다. 또한 시간이 지나도 전압 값이 변하지 않으므로 시불변 소자에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. f(t) = cos ωt를 라플라스 변환하면?

(정답률: 68%)
  • 코사인 함수 $\cos \omega t$를 라플라스 변환하면 $s$ 도메인에서 분모는 $s^{2} + \omega^{2}$가 되고 분자는 $s$가 되는 형태가 됩니다.
    ① [기본 공식] $\mathcal{L}\{\cos \omega t\} = \frac{s}{s^{2} + \omega^{2}}$
    ② [숫자 대입] $\mathcal{L}\{\cos \omega t\} = \frac{s}{s^{2} + \omega^{2}}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 컴퓨터 내부의 클록 펄스는 초당 반복하는 펄스의 수로 표시된다. MHz는 펄스가 초당 몇 회 반복되는가?

  1. 104
  2. 105
  3. 106
  4. 107
(정답률: 85%)
  • 주파수 단위인 $\text{MHz}$(메가헤르츠)에서 $\text{M}$(Mega)는 $10^{6}$을 의미하는 접두사입니다.
    ① [기본 공식] $1\text{MHz} = 1 \times 10^{6}\text{Hz}$
    ② [숫자 대입] $1\text{MHz} = 1,000,000\text{Hz}$
    ③ [최종 결과] $10^{6}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 캐시 메모리(Cache Memory)의 설명으로 옳은 것은?

  1. CPU의 속도와 기억장치의 속도차를 늘이기 위한 기억장치이다.
  2. 캐시의 성능을 나타내는 척도를 적중률(hit ratio)이라 한다.
  3. 주로 DRAM으로 구성되어 있다.
  4. CPU와 보조기억장치의 정보교환을 위해 데이터를 임시 보관한다.
(정답률: 74%)
  • 캐시 메모리는 CPU와 주기억장치 사이의 속도 차이를 극복하기 위해 사용하며, CPU가 필요한 데이터가 캐시에 들어있을 확률인 적중률(hit ratio)로 성능을 평가합니다.

    오답 노트
    속도차를 늘이기 위한: 속도 차이를 줄이기 위한 장치임
    DRAM으로 구성: 고속 동작을 위해 SRAM으로 구성됨
    보조기억장치와 정보교환: 주기억장치와 CPU 사이에서 동작함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 코드의 분류 중 그 연결이 옳은 것은?

  1. 자기보수코드 : 8421 코드
  2. 자기보수코드 : 2421 코드
  3. 가중치코드 : 3-초과 코드
  4. 가중치코드 : 그레이 코드
(정답률: 60%)
  • 2421 코드는 가중치 코드이면서 동시에 0과 9, 1과 8 등 서로 보수 관계에 있는 숫자의 비트가 반전된 형태를 가지는 자기보수코드의 특성을 모두 가지고 있습니다.

    오답 노트
    8421 코드: 가중치 코드이지만 자기보수코드가 아님
    3-초과 코드: 비가중치 코드임
    그레이 코드: 비가중치 코드임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. C 언어에서 출력함수 printf()의 확장문자에 대한 설명으로 옳은 것은?

  1. \n - new page - 커서를 다음 페이지 앞으로 이동
  2. \" - 이중 인용부호 - 이중 인용부호 입력
  3. \f - form feed - 한 페이지 넘김
  4. \b - binary - 이진 데이터 출력
(정답률: 64%)
  • \f(form feed)는 프린터 등에서 한 페이지를 넘기는 기능을 수행하는 확장 문자입니다.

    오답 노트
    \n: 줄 바꿈(new line)
    \b: 백스페이스(backspace)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. "명령어 수행을 위해 중앙처리장치가 의미 있는 상태로 변환하도록 하는 동작"이란 내용이 의미하는 것은?

  1. Micro operation
  2. Fetch operation
  3. Execute operation
  4. Interrupt operation
(정답률: 51%)
  • 마이크로 연산(Micro operation)은 CPU가 하나의 기계어 명령어를 실행하기 위해 내부적으로 수행하는 가장 기초적인 상태 변환 동작을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. Shift register에 있는 Binary 값 X가 6회 Shift right 된 후 X의 값은?

  1. X / 6
  2. X * 6
  3. X / 64
  4. X * 64
(정답률: 69%)
  • 이진수에서 오른쪽 시프트(Shift right) 1회는 값을 $2$로 나누는 것과 같습니다. 6회 시프트 시 $2^{6}$으로 나누게 됩니다.
    ① [기본 공식] $X_{new} = \frac{X}{2^{n}}$
    ② [숫자 대입] $X_{new} = \frac{X}{2^{6}}$
    ③ [최종 결과] $X_{new} = \frac{X}{64}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 프로그램의 서브루틴 호출과 복귀를 처리할 때 이용되는 것은?

  1. 스택
  2. 큐
  3. ROM
  4. 누산기
(정답률: 72%)
  • 서브루틴 호출 시 복귀 주소를 저장하고, 복귀 시 이를 다시 꺼내어 돌아와야 하므로 후입선출(LIFO) 구조인 스택이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 0-주소 명령형식에만 해당하는 것은?

  1. POP
  2. ADD
  3. MOVE
  4. STORE
(정답률: 66%)
  • POP 명령은 스택의 최상단 데이터를 꺼내오는 동작으로, 피연산자가 스택에 이미 정해져 있어 주소를 명시할 필요가 없는 0-주소 명령형식의 대표적인 예입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. ALU 레지스터와 메모리 사이에서 데이터를 전송하기 위하여 오고가는 길은?

  1. control bus
  2. data bus
  3. address bus
  4. 외부 버스
(정답률: 78%)
  • CPU(ALU, 레지스터)와 메모리 사이에서 실제 데이터 값(내용)을 주고받기 위해 사용되는 통로를 data bus라고 합니다.

    오답 노트
    control bus: 제어 신호 전송
    address bus: 메모리 주소 지정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 폰 노이만(Von Neumann)형 컴퓨터의 특성이 아닌 것은?

  1. 주 기억장치의 구조가 일차원으로 구성되어 있다.
  2. 기본적으로 명령어를 수행하는 것이 순차적이다.
  3. 연산의 의미가 데이터에 있다.
  4. 프로그램 내장 방식이다.
(정답률: 65%)
  • 폰 노이만 구조는 프로그램 내장 방식, 순차적 명령어 수행, 일차원적 메모리 구조를 특징으로 합니다. 연산의 의미가 데이터에 있는 것이 아니라, 명령어(Instruction)가 연산의 종류를 결정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 마이크로컴퓨터의 구성에서 memory-mapped I/O와 isolated I/O 방식에 대한 설명 중 옳은 것은?

  1. memory-mapped 입출력에는 입출력 전용 명령어가 필요없다.
  2. isolated 입출력은 버스 연결이 쉽다.
  3. memory-mapped 입출력은 주기억 공간을 최대로 활용할 수 있다.
  4. isolated 입출력은 프로그래밍에서 기억장치 관련 명령어들을 입출력장치 제어에도 사용이 가능하다.
(정답률: 54%)
  • memory-mapped 입출력 방식은 입출력 장치를 메모리 주소 공간의 일부로 취급하므로, 별도의 입출력 전용 명령어가 필요 없이 메모리 관련 명령어(LOAD, STORE 등)를 그대로 사용하여 제어할 수 있습니다.

    오답 노트
    isolated 입출력: 전용 제어 신호가 필요하여 버스 연결이 더 복잡함
    memory-mapped 입출력: 입출력 장치가 메모리 주소를 점유하므로 가용 주기억 공간이 줄어듦
    isolated 입출력: 전용 명령어를 사용하므로 메모리 명령어로 제어 불가
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 10진수 854.5를 16진수로 옳게 표현한 것은?

  1. 356.8
  2. 35B.8
  3. 356.5
  4. 35B.5
(정답률: 56%)
  • 10진수를 16진수로 변환하기 위해 정수부는 16으로 나누고, 소수부는 16을 곱하여 계산합니다.
    정수부: $854 \div 16 = 53$ 나머지 $6$, $53 \div 16 = 3$ 나머지 $5$, $3 \div 16 = 0$ 나머지 $3$ $\rightarrow$ $356_{16}$
    소수부: $0.5 \times 16 = 8.0$ $\rightarrow$ $0.8_{16}$
    따라서 최종 결과는 $356.8$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 일반적인 방법으로 전가산기를 설계했을 경우 포함되지 않는 게이트는?

  1. EX-OR
  2. AND
  3. OR
  4. NAND
(정답률: 69%)
  • 일반적인 전가산기(Full Adder)는 두 개의 반가산기와 하나의 OR 게이트로 구성됩니다. 반가산기는 EX-OR 게이트와 AND 게이트를 사용하므로, 전가산기 설계에는 EX-OR, AND, OR 게이트가 사용되며 NAND 게이트는 기본 구성 요소에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 자료의 흐름을 중심으로 시스템 전체의 작업처리 내용을 종합적이고, 전체적인 상태로 도시한 순서도는?

  1. 시스템 순서도
  2. 프로그램 순서도
  3. 개략 순서도
  4. 상세 순서도
(정답률: 63%)
  • 시스템 순서도는 자료의 흐름을 중심으로 시스템 전체의 작업 처리 내용을 종합적이고 전체적인 상태로 도시하여 시스템의 전체적인 구조를 파악하기 위해 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 주소지정 방법에서 속도(speed)를 고려할 때 가장 빠른 것은?

  1. Calculated Address
  2. Immediate Address
  3. Direct Address
  4. Indirect Address
(정답률: 68%)
  • Immediate Address(즉시 주소 지정) 방식은 명령어 자체에 실제 데이터(피연산자)가 포함되어 있어, 메모리에 접근하는 과정이 전혀 필요 없으므로 주소 지정 방법 중 속도가 가장 빠릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 우선순위 인터럽트(interrupt)에 대한 설명으로 옳은 것은?

  1. 하드웨어 인터럽트
  2. 폴링 인터럽트
  3. 벡터 인터럽트
  4. 내부 인터럽트
(정답률: 69%)
  • 제시된 이미지 의 특징인 소프트웨어적 처리, 별도 하드웨어 불필요, 느린 반응 속도는 폴링 인터럽트의 핵심 특성입니다.

    오답 노트
    벡터 인터럽트: 하드웨어적으로 고정된 주소를 사용하여 반응 속도가 매우 빠름
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 데이터를 마이크로프로세서를 거치지 않고 주변장치가 직접 메모리에 전송하는 방식은?

  1. DMA
  2. ALU
  3. MPU
  4. MDR
(정답률: 80%)
  • CPU(마이크로프로세서)의 개입 없이 주변장치가 직접 메모리에 데이터를 읽거나 쓰는 방식을 DMA(Direct Memory Access)라고 합니다. 이를 통해 CPU의 부하를 줄이고 데이터 전송 속도를 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 논리 함수를 간소환 한 결과는?

  1. X
  2. XY
  3. X+Y
  4. Y
(정답률: 71%)
  • 불 대수의 흡수 법칙 또는 분배 법칙을 이용하여 논리 함수를 간소화합니다. $\overline{X}Y$ 항에서 $\overline{X}$와 $X$가 합쳐지면 $X + \overline{X} = 1$이 되어 식이 단순해집니다.
    ① [기본 공식] $X + \overline{X}Y = (X + \overline{X})(X + Y)$
    ② [숫자 대입] $1 \times (X + Y)$
    ③ [최종 결과] $X + Y$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 컴퓨터의 기억장치를 구성할 때 고려해야 할 주요 요소가 아닌 것은?

  1. 접근속도
  2. 채널수
  3. 전력소모량
  4. 기억용량
(정답률: 61%)
  • 기억장치 설계 시에는 데이터를 얼마나 저장할 수 있는지(기억용량), 얼마나 빨리 읽고 쓰는지(접근속도), 전력 효율은 어떤지(전력소모량)가 핵심 고려 사항입니다.

    오답 노트
    채널수: 이는 주로 입출력(I/O) 제어 시스템의 구성 요소이며, 기억장치 자체의 성능을 결정하는 주요 설계 요소는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 컴퓨터와 오퍼레이터(operator) 사이에 필요한 정보를 주고받을 수 있는 장치는?

  1. 라인 프린터
  2. 연산 장치
  3. 콘솔
  4. 기억 장치
(정답률: 78%)
  • 콘솔은 컴퓨터 시스템의 운영자(오퍼레이터)가 컴퓨터와 직접 소통하며 시스템을 제어하고 상태를 모니터링하기 위해 사용하는 전용 단말 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 그림과 같은 임피던스 브리지(Impedance Bridge)에서 LX의 값은?

(정답률: 75%)
  • 임피던스 브리지가 평형 상태일 때, 마주 보는 변의 임피던스의 곱은 서로 같습니다. 주어진 회로에서 $R_1$과 $L_X$의 곱이 $R_2$와 $L_2$의 곱과 같아야 하므로, $L_X$에 대해 식을 정리하면 다음과 같습니다.
    ① [기본 공식] $L_X = \frac{R_2}{R_1} L_2$
    ② [숫자 대입] $L_X = \frac{R_2}{R_1} L_2$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음은 무엇을 측정하는 블록도인가?

  1. FM 수신기의 잡음 측정
  2. FM 수신기의 선택도 측정
  3. FM 수신기의 감도 측정
  4. FM 수신기의 영상 신호대 잡음비 측정
(정답률: 53%)
  • 표준 신호 발생기(SSG)와 더미 안테나(DUMMY ANT)를 통해 FM 수신기에 입력 신호를 주고, 출력단에서 전압을 측정하여 수신 성능을 확인하는 구성은 FM 수신기의 감도 측정 과정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. TV의 영상중간 주파 증폭기의 특성곡선을 측정하기 위하여 필요없는 계측기는?

  1. Audio Generator
  2. Marker Generator
  3. Oscillo Scope
  4. Sweep Generator
(정답률: 66%)
  • 영상중간 주파 증폭기는 고주파 대역을 다루므로 스윕 발생기(Sweep Generator), 마커 발생기(Marker Generator), 오실로스코프(Oscillo Scope)가 필요하지만, 저주파 신호를 생성하는 Audio Generator는 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 디지털 계측기의 장점을 설명한 것 중 가장 옳지 않은 것은?

  1. 정도가 높은 측정이 가능하다.
  2. 측정이 매우 쉽고, 신속히 이루어진다.
  3. 일반적으로 연속량을 측정할 수 있다.
  4. 측정값을 읽을 때 개인적 오차가 발생하지 않는다.
(정답률: 75%)
  • 디지털 계측기는 아날로그 신호를 이산적인 디지털 값으로 변환하여 표시하므로, 연속량을 그대로 측정하는 것이 아니라 양자화된 불연속 값을 측정합니다.

    오답 노트
    정도가 높은 측정, 신속한 측정, 개인적 오차 제거는 모두 디지털 계측기의 대표적인 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 전압계와 전류계를 다음과 같이 접속하여 전력을 측정하는 경우 전압계 내부 저항에 의한 전력분 만큼 소비전력이 증가한다. 저항 R에서의 참전력은 어떻게 표시되는가?

(정답률: 61%)
  • 전체 전력 $VI$에서 전압계 내부 저항 $r_v$에 의해 소비되는 전력 $\frac{V^2}{r_v}$를 제외해야 저항 $R$에서의 참전력을 구할 수 있습니다.
    ① [기본 공식] $P = VI - \frac{V^2}{r_v}$
    ② [숫자 대입] $P = VI - \frac{V^2}{r_v}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

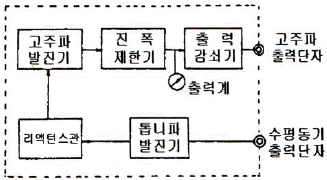

66. 다음은 측정용 발진기 구성도이다. 옳은 것은?

  1. 비트 발진기
  2. 소인 발진기
  3. 음차 발진기
  4. CR 발진기
(정답률: 73%)
  • 제시된 블록도는 고주파 발진기와 톱니파 발진기를 조합하여 구성된 소인 발진기의 전형적인 구조입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음과 같은 브리지 회로가 평형이 되었다면 어느 식이 성립되는가?

  1. AB = CD
  2. ABCD = 1
  3. AC = BD
  4. AD = BC
(정답률: 77%)
  • 휘트스톤 브리지 회로가 평형을 이룰 때, 마주 보는 변의 저항의 곱은 서로 같습니다.
    제시된 이미지 에서 마주 보는 저항 쌍은 $A$와 $D$, $B$와 $C$이므로 $AD = BC$ 식이 성립합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 전압 정재파 비가 3일 때 반사 계수는?

  1. 0.25
  2. 0.5
  3. 1.0
  4. 1.5
(정답률: 57%)
  • 전압 정재파 비( $S$)와 반사 계수($$\Gamma$$)의 관계식을 이용하여 구할 수 있습니다.
    ① [기본 공식] $S = \frac{1 + \Gamma}{1 - \Gamma}$
    ② [숫자 대입] $3 = \frac{1 + \Gamma}{1 - \Gamma}$
    ③ [최종 결과]- $3 - 3\Gamma = 1 + \Gamma$
    $$4\Gamma = 2$$
    $$\Gamma = 0.5$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 헤테로다인 주파수계에서 Single beat 법보다 Double beat 법이 좋은 이유는?

  1. 구조가 간단하다.
  2. 취급이 용이하다.
  3. 측정 범위가 넓다.
  4. 오차가 적다.
(정답률: 63%)
  • Double beat 법은 두 단계의 주파수 변환 과정을 거치므로, Single beat 법에 비해 주파수 변환 과정에서 발생하는 오차를 줄일 수 있어 정밀도가 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 열전대형 계기를 설명한 것 옳지 않은 것은?

  1. 과전류에 매우 강하다.
  2. 재료에는 구리-콘스탄탄 등이 있다.
  3. 열기전력은 전류의 제곱에 비례하므로 제곱눈금이다.
  4. 열선의 임피던스가 낮고, 주파수에 대한 오차가 적다.
(정답률: 58%)
  • 열전대형 계기는 열선에 전류가 흐를 때 발생하는 열전기력을 이용하므로, 과전류가 흐르면 열선이 단선될 위험이 있어 과전류에 매우 약합니다.

    오답 노트
    구리-콘스탄탄: 대표적인 열전대 재료
    제곱눈금: 열기전력이 전류의 제곱에 비례함
    임피던스: 열선 임피던스가 낮아 주파수 오차가 적음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 오실로스코프에서 위상차를 측정한 결과 그림과 같은 리서쥬 도형이 나타났다. 다음 관계식 중 옳은 것은?

(정답률: 74%)
  • 리서쥬 도형에서 타원의 형태를 통해 두 신호의 위상차 $\theta$를 구할 수 있으며, 이는 가로축과 세로축의 절편 비율로 계산합니다.
    $$\sin \theta = \frac{y_{2}}{y_{1}} = \frac{x_{2}}{x_{1}}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 오실로스코프로 전압을 측정한 결과 진폭이 5cm[p-p]의 크기로 나타났다. 이 전압의 실효값은? (단, 오실로스코프의 수직편향감도는 1[mm/V]이다.)

  1. 약 17.7[V]
  2. 약 19.5[V]
  3. 약 25[V]
  4. 약 50[V]
(정답률: 58%)
  • 먼저 수직편향감도를 이용해 전압의 최대값(Peak-to-Peak)을 구한 뒤, 이를 통해 실효값을 계산합니다.
    ① [기본 공식]
    $$V_{p-p} = \text{진폭} \times \text{감도}$$
    $$V_{rms} = \frac{V_{p-p}}{2 \times \sqrt{2}}$$
    ② [숫자 대입]
    $$V_{p-p} = 50\text{mm} \times 1\text{V/mm} = 50\text{V}$$
    $$V_{rms} = \frac{50}{2 \times 1.414}$$
    ③ [최종 결과]
    $$V_{rms} = 17.7\text{V}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 중 잡음지수 F는? (단, Si : 입력신호, Ni : 입력잡음, So : 출력신호, No : 출력잡음)

(정답률: 64%)
  • 잡음지수 $F$는 입력 신호 대 잡음비($S_{i}/N_{i}$)와 출력 신호 대 잡음비($S_{o}/N_{o}$)의 비로 정의됩니다.
    $$\text{잡음지수 } F = \frac{S_{i}/N_{i}}{S_{o}/N_{o}} = \frac{S_{i}N_{o}}{S_{o}N_{i}}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 측정 오차를 줄이는 방법으로 옳지 않은 것은?

  1. 전원은 일정 값으로 유지한다.
  2. 기기 및 회로의 임피던스를 정합시킨다.
  3. 측정은 여러 번 반복하여 평균치를 구한다.
  4. 측정기 다이얼 조작은 불규칙하게 여러 방향으로 한다.
(정답률: 77%)
  • 정밀한 측정을 위해서는 측정기 조작을 일정하고 신중하게 해야 하며, 불규칙하게 여러 방향으로 조작하는 것은 측정 오차를 증가시키는 원인이 됩니다.

    오답 노트
    전원 유지, 임피던스 정합, 반복 측정 후 평균값 산출은 모두 오차를 줄이는 올바른 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 중 가장 높은 주파수를 측정할 수 있는 것은?

  1. 딥 미터
  2. 진동편형 주파수계
  3. 흡수형 주파수계
  4. 동축형 주파수계
(정답률: 60%)
  • 동축형 주파수계는 고주파 측정에 적합한 구조를 가지고 있어 제시된 보기들 중 가장 높은 주파수를 측정할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. X-Y 플로터에 대한 설명으로 옳지 않은 것은?

  1. 아날로그 입력을 기록한다.
  2. 도안을 그리는데 널리 사용된다.
  3. 종이는 롤러에 의해서 앞으로 이동한다.
  4. 펜은 펄스에 의해 구동되는 스텝모터에 의해 수평으로 이동한다.
(정답률: 62%)
  • X-Y 플로터는 디지털 제어 신호를 받아 좌표 평면에 도안을 그리는 장치이므로, 아날로그 입력이 아닌 디지털 입력을 기록합니다.

    오답 노트
    종이 이동: 롤러를 통해 전진함
    펜 이동: 스텝모터에 의해 수평 이동함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음 중 전해액이나 접지 저항을 측정할 때 교류를 사용하는 이유로 옳은 것은?

  1. 습기를 제거하기 위하여
  2. 전극 내부의 분극 작용을 방지하기 위하여
  3. 전극 표면의 분극 작용을 방지하기 위하여
  4. 접지 저항보다 작은 저항 값을 지시하는 것을 방지하기 위하여
(정답률: 70%)
  • 전해액이나 접지 저항 측정 시 직류를 사용하면 전극 표면에 이온이 쌓이는 분극 현상이 발생하여 측정 오차가 커지므로, 이를 방지하기 위해 교류를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 최대눈금 250[V]인 0.5급 전압계로 전압을 측정하였더니 지시가 100[V]이었다고 한다. 상대오차는?

  1. 1[%]
  2. 1.25[%]
  3. 2[%]
  4. 2.25[%]
(정답률: 75%)
  • 계기의 정격 정밀도(급)에 의한 절대오차를 측정값으로 나누어 상대오차를 구합니다.
    ① [기본 공식] $\epsilon = \frac{\text{최대눈금} \times \text{정밀도}}{\text{측정값}} \times 100$
    ② [숫자 대입] $\epsilon = \frac{250 \times 0.005}{100} \times 100$
    ③ [최종 결과] $\epsilon = 1.25$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 기록계 중 편위법을 이용한 기록계는?

  1. X-Y 기록계
  2. 타점식 기록계
  3. 작동식 기록계
  4. 자동평형식 기록계
(정답률: 35%)
  • 작동식 기록계는 측정값에 비례하여 지침이 움직이는 편위법을 이용하여 기록하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 오실로스코프로 측정 불가능한 것은?

  1. 전압 측정
  2. 위상 측정
  3. 주파수 측정
  4. coil의 Q 측정
(정답률: 87%)
  • 오실로스코프는 전압의 시간적 변화를 시각화하는 장치로 전압, 주파수, 위상차 등을 측정할 수 있습니다. 하지만 코일의 Q(Quality Factor)는 인덕턴스와 저항 성분을 정밀하게 분석해야 하는 특성치이므로 오실로스코프만으로는 직접 측정이 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
