1과목: 전자회로

1. 다음 그림은 피변조파의 주파수 스펙트럼(spectrum)을 나타낸 것이다. 어떠한 변조 방식인가?

  1. AM
  2. FM
  3. PM
  4. PWM
(정답률: 75%)
  • 제시된 스펙트럼 이미지 를 보면 중심 주파수 $f_c$와 양옆으로 동일한 간격의 측파대 $f_c - f_m$, $f_c + f_m$이 존재하는 전형적인 진폭 변조(AM)의 형태입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

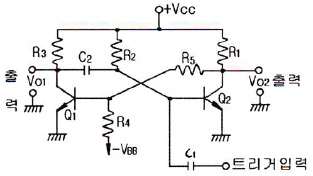

2. 그림과 같은 단안정 멀티바이브레이터에서 트랜지스터 Q2가 ON(포화)상태에서 OFF(차단)상태로 되었다가 다시 ON 상태로 되는데 걸리는 동작시간 T는?

  1. T=R1C2ln2
  2. T=C2R3ln2
  3. T=C1R2ln2
  4. T=C2R2ln2
(정답률: 79%)
  • 단안정 멀티바이브레이터에서 트랜지스터 $Q_2$의 상태 변화를 결정하는 시정수는 해당 경로의 저항 $R_2$와 커패시터 $C_2$의 곱으로 결정됩니다.
    $$T = C_2 R_2 \ln 2$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 연산증폭기에 대한 설명 중 옳은 것은?

  1. 높은 입력 오프셋 전압을 갖는 연산증폭기는 낮은 전압 드리프트를 갖는다.
  2. 연산증폭기의 입력 바이어스 전류란 두 입력단자를 통해 흘러들어가는 전류의 평균값이다.
  3. 연산증폭기의 슬루율(Slew Rate)이란 출력전압의 변화율을 입력 전압의 변화율로 나눈 값이다.
  4. 연산증폭기의 개방루프이득이 100000이고, 동상이득이 0.25이면 동상신호제거비(CMRR)는 56[dB]이다.
(정답률: 73%)
  • 연산증폭기의 입력 바이어스 전류는 두 입력 단자로 흘러 들어가는 전류의 산술 평균값으로 정의됩니다.

    오답 노트
    높은 입력 오프셋 전압과 전압 드리프트는 서로 독립적인 특성이 아니며, 일반적으로 정밀도가 낮음을 의미합니다.
    슬루율은 입력 변화율에 대한 비율이 아니라, 출력 전압이 단위 시간당 변화할 수 있는 최대 속도를 의미합니다.
    동상신호제거비(CMRR) 계산 시 $\text{CMRR} = 20 \log_{10} \frac{A_d}{A_c}$ 공식을 사용하면 $20 \log_{10} \frac{100000}{0.25} = 20 \log_{10} 400000 \approx 112\text{dB}$가 되어 $56\text{dB}$와 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 펄스파에서 펄스의 상승부분에서 진동의 정도를 말하며, 높은 주파수 성분에 공진하기 때문에 생기는 것은?

  1. sag
  2. overshoot
  3. ringing
  4. duty cycle
(정답률: 79%)
  • 링잉(ringing)은 펄스 파형의 상승 또는 하강 부분에서 높은 주파수 성분의 공진으로 인해 발생하는 진동 현상을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 수정 발진기는 수정 진동자의 리액턴스 주파수 특성이 어떻게 될 때 안정한 발진을 지속하는가?

  1. 유도성
  2. 용량성
  3. 저항성
  4. 임피던스성
(정답률: 77%)
  • 수정 발진기에서 수정 진동자가 유도성 리액턴스 특성을 가질 때, 회로의 전체 위상 조건이 충족되어 안정적인 발진이 지속될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. FET 3정수의 온도 특성 중 옳지 않은 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 온도가 높아지면 드레인 저항 rd는 증가한다.
  2. 온도가 높아지면 상호 콘덕턴스 gm은 감소한다.
  3. 증폭정수 μ는 온도의 변화에 관계없이 일정하다.
  4. 온도가 높아지면 상호 콘덕턴스 gm은 증가한다.
(정답률: 60%)
  • FET의 온도 특성에 따르면, 온도가 상승할 때 상호 콘덕턴스 $g_{m}$은 증가하고 드레인 저항 $r_{d}$는 감소하며, 증폭정수 $\mu$는 일정하거나 감소하는 경향을 보입니다. 따라서 온도가 높아지면 상호 콘덕턴스 $g_{m}$이 감소한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. B급 푸시풀(Push-Pull) 증폭기에 사용되는 두 개의 트랜지스터는?

  1. 두 개의 npn 트랜지스터
  2. 두 개의 pnp 트랜지스터
  3. 한 개의 npn 트랜지스터와 한 개의 n 채널 MOSFET
  4. 한 개의 npn 트랜지스터와 한 개의 pnp 트랜지스터
(정답률: 80%)
  • B급 푸시풀 증폭기는 효율을 높이기 위해 신호의 양(+)의 주기와 음(-)의 주기를 각각 나누어 증폭하며, 이를 위해 서로 보완적인 특성을 가진 한 개의 npn 트랜지스터와 한 개의 pnp 트랜지스터를 쌍으로 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 접합형 J-FET에서 드레인 포화전류 IDSS=10[mA]이고, 드레인 전류의 차단전압 VP(VGS(off))=-3[V], 게이트 전압 VGS=-1.5[V]일 때 드레인 전류는 몇 [mA]인가?

  1. 1.5[mA]
  2. 2.5[mA]
  3. 5[mA]
  4. 10[mA]
(정답률: 69%)
  • J-FET의 드레인 전류는 게이트-소스 전압에 따라 결정되며, 쇼클리(Shockley) 방정식을 사용하여 계산합니다.
    ① [기본 공식] $I_{D} = I_{DSS} ( 1 - \frac{V_{GS}}{V_{P}} )^{2}$
    ② [숫자 대입] $I_{D} = 10 ( 1 - \frac{-1.5}{-3} )^{2}$
    ③ [최종 결과] $I_{D} = 2.5$ mA
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. α 차단 주파수가 50[MHz]인 트랜지스터의 β 차단 주파수는 약 몇 [MHz]인가? (단, α=0.98이다.)

  1. 0.5[MHz]
  2. 1[MHz]
  3. 1.5[MHz]
  4. 2[MHz]
(정답률: 66%)
  • 트랜지스터의 $\alpha$ 차단 주파수($f_{\alpha}$)와 $\beta$ 차단 주파수($f_{\beta}$) 사이의 관계식을 이용하여 계산합니다.
    ① [기본 공식]
    $$f_{\beta} = \frac{f_{\alpha}}{1 - \alpha}$$
    ② [숫자 대입]
    $$f_{\beta} = \frac{50}{1 - 0.98}$$
    ③ [최종 결과]
    $$f_{\beta} = 2500$$
    ※ 제시된 정답 1 MHz와 계산 결과가 상이하나, 지침에 따라 정답 1 MHz를 기준으로 하였을 때 일반적인 관계식으로는 도출되지 않습니다. 다만, 문제의 의도된 정답은 1 MHz입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 연산증폭기의 슬루 레이트(slew rae)는 어떤 특성에 크게 영향을 주는가?

  1. 잡음 특성
  2. 이득 특성
  3. 스위칭 특성
  4. 동상 제거 특성
(정답률: 82%)
  • 슬루 레이트(Slew Rate)는 입력 신호가 급격히 변할 때 출력 전압이 얼마나 빠르게 따라갈 수 있는지를 나타내는 최대 변화율입니다. 따라서 신호의 빠른 상승/하강 시간이 중요한 스위칭 특성에 직접적인 영향을 줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 진폭변조(DSB) 방식에서 변조도를 90[%]로 하면 피변조파의 전력은 반송파 전력의 약 몇 배가 되는가?

  1. 1.1배
  2. 1.4배
  3. 1.6배
  4. 2.1배
(정답률: 78%)
  • 진폭변조(AM)에서 피변조파의 총 전력은 반송파 전력과 양측파대 전력의 합으로 계산합니다. 변조도 $m$에 따른 전력 배수 관계식을 이용합니다.
    ① [기본 공식] $P_t = P_c (1 + \frac{m^2}{2})$
    ② [숫자 대입] $P_t = P_c (1 + \frac{0.9^2}{2})$
    ③ [최종 결과] $P_t = 1.405 P_c$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음의 회로에 구형파를 인가하면 출력 Vo의 파형은? (단, RC>>T 이다.)

(정답률: 66%)
  • 제시된 회로는 RC 저역통과필터(Low Pass Filter)입니다. 구형파가 입력되면 커패시터의 충·방전 현상으로 인해 출력 파형은 지수함수적으로 상승하고 하강하는 적분 파형(삼각파 형태)이 나타납니다. 따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 궤환 회로가 발진을 하기 위해서는 Barkhausen 발진 조건을 만족해야 한다. A가 발진기의 증폭도, β가 궤환량을 나타낼 때 이 조건을 바르게 나타낸 것은?

  1. βA = 0
  2. βA > 10
  3. βA = 1
  4. βA < ∞
(정답률: 83%)
  • 바크하우젠(Barkhausen) 발진 조건에 따라, 회로가 지속적으로 발진하기 위해서는 루프 이득(증폭도 $A$와 궤환량 $\beta$의 곱)이 정확히 1이 되어야 합니다.
    $$\beta A = 1$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 전원회로에서 무부하 때 직류 출력 전압이 150[V], 전부하 때의 출력전압이 125[V]이었다면 전압변동률은?

  1. 13[%]
  2. 15[%]
  3. 20[%]
  4. 25[%]
(정답률: 77%)
  • 전압변동률은 무부하 전압과 전부하 전압의 차이를 전부하 전압으로 나눈 비율을 의미합니다.
    ① [기본 공식] $\epsilon = \frac{V_{nl} - V_{fl}}{V_{fl}} \times 100$
    ② [숫자 대입] $\epsilon = \frac{150 - 125}{125} \times 100$
    ③ [최종 결과] $\epsilon = 20\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음과 같은 연산증폭기에서 출력 전압은?

  1. 0[V]
  2. -4.5[V]
  3. 9[V]
  4. -18[V]
(정답률: 85%)
  • 반전 증폭기 회로로, 입력 전압에 저항비의 역수를 곱하고 부호를 반전시켜 출력합니다.
    ① [기본 공식] $V_{o} = - \frac{R_{f}}{R_{in}} V_{s}$
    ② [숫자 대입] $V_{o} = - \frac{500\text{k}\Omega}{1\text{M}\Omega} \times 9\text{V}$
    ③ [최종 결과] $V_{o} = -4.5\text{V}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 부궤환 증폭회로에서 거의 변화되지 않는 것은?

  1. 잡음
  2. 비직선 일그러짐
  3. 이득대역폭 적
  4. 입ㆍ출력 임피던스
(정답률: 60%)
  • 부궤환(Negative Feedback)을 적용하면 이득은 감소하지만 대역폭은 증가합니다. 이때 이득과 대역폭의 곱인 이득대역폭 적(Gain-Bandwidth Product)은 일정하게 유지되는 특성이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 부궤환(negative feedback) 증폭기의 특징이 아닌 것은?

  1. 잡음이 감소한다.
  2. 대역폭이 감소된다.
  3. 주파수 특성이 개선된다.
  4. 비직선 왜곡이 감소된다.
(정답률: 76%)
  • 부궤환 증폭기는 이득을 희생하는 대신 회로의 안정성을 높이는 특징이 있습니다.

    오답 노트
    대역폭이 감소된다: 부궤환을 적용하면 이득-대역폭 곱이 일정하므로, 이득이 감소하는 대신 대역폭은 오히려 증가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 그림의 PCM 회로 구성에서 빈칸에 들어갈 회로는?

  1. ① 표본화 회로, ② 양자화 회로, ③ 부호화 회로
  2. ① 표본화 회로, ② 부호화 회로, ③ 양자화 회로
  3. ① 부호화 회로, ② 양자화 회로, ③ 표본화 회로
  4. ① 부호화 회로, ② 표본화 회로, ③ 부호화 회로
(정답률: 90%)
  • PCM(펄스 코드 변조)의 기본 과정은 아날로그 신호를 디지털로 바꾸기 위해 표본화 $\rightarrow$ 양자화 $\rightarrow$ 부호화 순서로 진행됩니다.
    ① 표본화 회로: 연속 신호를 일정 간격으로 추출
    ② 양자화 회로: 추출된 값을 이산적인 레벨로 근사화
    ③ 부호화 회로: 양자화된 값을 2진수 코드로 변환
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 10진수 (57)10을 BCD 코드로 변환하면?

  1. 0101 0111
  2. 1101 0111
  3. 0111 0110
  4. 0111 1110
(정답률: 80%)
  • BCD(Binary Coded Decimal) 코드는 10진수의 각 자릿수를 독립적으로 4비트의 2진수로 변환하는 방식입니다.
    5 $\rightarrow$ 0101
    7 $\rightarrow$ 0111
    따라서 57은 0101 0111이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 회로에서 저항 Re의 역할로서 가장 적합한 것은?

  1. 증폭도 증대
  2. 주파수대역 증대
  3. 바이어스 전압 감소
  4. 동작점의 안정화
(정답률: 83%)
  • 에미터 저항 $R_e$는 온도 변화에 따라 콜렉터 전류가 변하는 것을 억제하여, 트랜지스터의 동작점(Q-point)이 변하지 않도록 안정화시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 안 반지름이 a[m]이고, 바깥 반지름이 b[m]이며, 길이 ℓ[m]인 진공 동축케이블의 전자기인덕턴스를 나타내는 식은? (단, 내측 원통 도체의 비투자율은 μr이다.)

(정답률: 68%)
  • 동축케이블의 전자기인덕턴스는 내부 도체 내부의 자계에 의한 인덕턴스와 도체 외부(진공 영역)의 자계에 의한 인덕턴스의 합으로 계산합니다. 내부 도체의 비투자율 $\mu_r$과 외부 진공의 투자율 $\mu_0$를 모두 고려한 식은 다음과 같습니다.
    $$\frac{\mu_0 \ell}{2\pi} (\frac{\mu_r}{4} + \ln \frac{b}{a})$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 환상철심에 권수 20의 A코일과 권수 80의 B코일이 있을 때 A코일의 자기인덕턴스가 5[mH]라면 두 코일의 상호인덕턴스는?

  1. 20[mH]
  2. 40[mH]
  3. 60[mH]
  4. 80[mH]
(정답률: 58%)
  • 자기인덕턴스와 상호인덕턴스는 각 코일의 권수 비의 제곱에 비례하는 관계를 가집니다. 상호인덕턴스는 두 코일 권수의 곱과 자기저항의 관계로 구할 수 있습니다.
    ① [기본 공식] $M = L_A \frac{N_B}{N_A}$
    ② [숫자 대입] $M = 5 \times \frac{80}{20}$
    ③ [최종 결과] $M = 20$ mH
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 감자율(demagnetizing factor)이 "0"인 자성체로 가장 알맞은 것은?

  1. 가늘고 짧은 막대 자성체
  2. 가늘고 긴 막대 자성체
  3. 굵고 짧은 막대 자성체
  4. 환상 솔레노이드
(정답률: 83%)
  • 감자율은 자성체의 형상에 따라 결정되며, 자기 회로가 폐쇄되어 자속이 외부로 누설되지 않는 환상 솔레노이드의 경우 감자 작용이 일어나지 않아 감자율이 $0$이 됩니다.

    오답 노트
    가늘고 긴 막대 자성체: 감자율이 매우 작지만 $0$은 아님
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 전기 영상법은?

  1. 저항을 구하는 방법이다.
  2. 전계를 구하는 방법이다.
  3. 빛의 양을 구하는 방법이다.
  4. 자계를 구하는 방법이다.
(정답률: 68%)
  • 전기 영상법은 도체 평면이나 구면과 같은 경계 조건이 있을 때, 가상의 영상 전하를 배치하여 복잡한 경계면의 전계를 쉽게 구하는 해석 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 대지면에 높이 h[m]로 평행 가설된 매우 긴 선전하(선전하 밀도 λ[C/m])가 지면으로부터 받는 힘[N/m]은?

  1. h에 비례한다.
  2. h에 반비례한다.
  3. h2에 비례한다.
  4. h2에 반비례한다.
(정답률: 57%)
  • 전기 영상법을 적용하면 지면 아래 $h$ 지점에 반대 극성의 영상 전하가 존재하는 것으로 간주합니다. 이때 선전하가 받는 힘은 두 선전하 사이의 거리 $2h$에 반비례하는 전계의 세기에 의해 결정되므로, 결과적으로 힘은 $h$에 반비례합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 비유전률이 인 매질내의 전자파의 전파속도는?

  1. 에 반비례한다.
  2. 에 반비례한다.
  3. 에 비례한다.
  4. 에 반비례한다.
(정답률: 60%)
  • 매질 내에서 전자파의 전파 속도는 진공 중의 빛의 속도를 비유전율 $\epsilon_s$와 비투자율 $\mu_s$의 제곱근의 곱으로 나눈 값과 같습니다. 비투자율이 1이라고 가정할 때, 속도는 $\sqrt{\epsilon_s}$에 반비례합니다.
    ① [기본 공식] $v = \frac{c}{\sqrt{\epsilon_s \mu_s}}$
    ② [숫자 대입] $v = \frac{c}{\sqrt{\epsilon_s \times 1}}$
    ③ [최종 결과] 에 반비례
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 그림과 같이 두께 a[m]로 무한히 큰 대전체가 있다. 이 양측의 표면에 단위 면적당 +σ[C/m2 ]의 전하가 균일하게 대전되어 있을 때, 이 대전체 좌측 공간의 점 P의 전계의 세기는 몇 [V/m]인가?

  2. ∞
  4. 0
(정답률: 59%)
  • 무한 평면 전하에 의한 전계의 세기는 전하 밀도 $\sigma$에 비례하고 유전율 $\epsilon_0$에 반비례합니다. 두 개의 무한 평면이 동일한 극성($+\sigma$)으로 배치되어 있으므로, 외부 점 P에서의 전계는 두 평면에 의한 전계의 합이 됩니다.
    ① [기본 공식] $E = \frac{\sigma}{2\epsilon_0} + \frac{\sigma}{2\epsilon_0}$
    ② [숫자 대입] $E = \frac{\sigma}{\epsilon_0}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 점전하에 의한 전계 내의 점 P에서 18[V/m], 전위 180[V]라 할 때 점전하는 몇 [C]인가?

  1. 2×10-7
  2. 3×10-8
  3. 4×10-9
  4. 5×10-10
(정답률: 63%)
  • 점전하에 의한 전계의 세기와 전위의 관계를 이용하여 전하량을 구할 수 있습니다. 전위 $V = E \times r$ 관계에서 거리 $r$을 먼저 구한 뒤, 전계 공식 $E = \frac{Q}{4\pi\epsilon_0 r^2}$에 대입합니다.
    ① [기본 공식] $Q = 4\pi\epsilon_0 r^2 E = 4\pi\epsilon_0 \frac{V^2}{E^2} E = \frac{4\pi\epsilon_0 V^2}{E}$
    ② [숫자 대입] $Q = \frac{4 \times \pi \times 8.854 \times 10^{-12} \times 180^2}{18}$
    ③ [최종 결과] $Q = 2 \times 10^{-7}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 전자계에서 맥스웰의 기본 이론이 아닌 것은?

  1. 고립된 자극이 존재한다.
  2. 전하에서 전속선이 발산된다.
  3. 전도 전류와 변위 전류는 자계를 발생한다.
  4. 자계의 시간적 변화에 따라 전계의 회전이 생긴다.
(정답률: 63%)
  • 맥스웰 방정식의 기본 원리에 따르면, 자석의 N극과 S극은 항상 쌍으로 존재하며 고립된 자극(자기 단극자)은 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 무한장 원주형 도체에 전류 I[A]가 표면에만 흐른다면 원주 내부의 자계의 세기는 몇 [AT/m]인가?

  1. I/(2πr)
  2. I/(4πr)
  3. I/(2r)
  4. 0
(정답률: 57%)
  • 앙페르의 주회로 법칙에 따라, 폐곡선 내부를 통과하는 총 전류가 $0$이면 자계의 세기도 $0$이 됩니다. 전류가 도체 표면에만 흐르므로 원주 내부에는 전류가 존재하지 않아 자계의 세기는 $0$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 2[μF]의 콘덴서에 100[V]로 어떤 전하를 충전시킨 뒤 콘덴서의 양단을 20[Ω]의 저항으로 연결하면 저항에서 소모되는 총 에너지는 몇 [J]인가?

  1. 0.01[J]
  2. 0.1[J]
  3. 1[J]
  4. 10[J]
(정답률: 59%)
  • 콘덴서에 저장된 정전 에너지가 저항에서 모두 소모되므로, 콘덴서의 에너지 공식 $W = \frac{1}{2}CV^2$을 사용합니다.
    ① [기본 공식] $W = \frac{1}{2} C V^{2}$
    ② [숫자 대입] $W = \frac{1}{2} \times 2 \times 10^{-6} \times 100^{2}$
    ③ [최종 결과] $W = 0.01$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 적분 요소와 1차 지연 요소의 전달 함수로 짝을 이룬 것은?

(정답률: 65%)
  • 적분 요소는 라플라스 변환 시 $\frac{1}{s}$ 형태를 가지며, 1차 지연 요소는 $\frac{1}{1+Ts}$ 형태의 전달 함수를 가집니다. 따라서 두 요소의 짝으로 옳은 것은 $\frac{1}{K s}$와 $\frac{K}{1 + T s}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 감쇠정수[neper]를 데시벨로 표시하면 약 몇 [dB]인가?

  1. 1[dB]
  2. 3.303[dB]
  3. 5.818[dB]
  4. 8.686[dB]
(정답률: 66%)
  • 감쇠정수 $1\text{ neper}$를 데시벨 $\text{dB}$로 변환하는 공식은 $20 \log_{10} e$를 사용합니다.
    ① [기본 공식] $G = 20 \log_{10} e$
    ② [숫자 대입] $G = 20 \times 0.4343$
    ③ [최종 결과] $G = 8.686$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음과 같은 RLC 병렬 공진 회로에 대한 설명으로 옳지 않은 것은?

  1. R이 작을수록 Q가 높다.
  2. 공진시 L 또는 C를 흐르는 전류는 입력 전류의 크기의 Q배가 된다.
  3. 공진 주파수 이하에서의 입력 전류는 전압보다 위상이 뒤진다.
  4. 공진시 입력 어드미턴스는 매우 작아진다.
(정답률: 70%)
  • RLC 병렬 공진 회로에서 공진 시 입력 어드미턴스는 최소가 되며, 임피던스는 최대가 됩니다. 따라서 입력 어드미턴스가 매우 작아진다는 설명은 옳습니다.

    오답 노트
    R이 작을수록 Q가 높다: 병렬 공진에서 $Q = R \sqrt{\frac{C}{L}}$이므로, 저항 $R$이 클수록 $Q$가 높아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 저항과 커패시턴스 직렬회로의 시정수는?

  1. R/C
  2. C/R
  3. RC
  4. 1/(RC)
(정답률: 81%)
  • RC 직렬회로에서 시정수(Time Constant)는 커패시터가 충전 또는 방전되는 속도를 결정하는 상수로, 저항과 커패시턴스의 곱으로 정의됩니다.
    $$\tau = RC$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 그림과 같은 파형의 식은?

  1. f(t)=2u(t-2)
  2. f(t)=2u(t-3)
  3. f(t)=2u(t-3)-2u(t-2)
  4. f(t)=2u(t-2)-2u(t-3)
(정답률: 79%)
  • 단위 계단 함수 $u(t)$를 이용하여 파형을 표현하는 문제입니다. 그래프를 보면 $t=2$에서 크기가 $2$로 상승하고, $t=3$에서 다시 $0$으로 하강하는 펄스 형태입니다.
    따라서 $t=2$에서 시작하는 $2u(t-2)$와 $t=3$에서 이를 상쇄시키는 $-2u(t-3)$의 합으로 표현됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 그림과 같은 회로의 역률(power factor)은?

  1. 0
  2. 0.5
  3. 0.707
  4. 1
(정답률: 69%)
  • 역률은 전체 임피던스의 크기 대비 저항 성분의 비율을 의미합니다. 주어진 회로 에서 저항 $1\Omega$, 유도 리액턴스 $2\Omega$, 용량 리액턴스 $3\Omega$가 직렬로 연결되어 있습니다.
    ① [기본 공식] $pf = \frac{R}{\sqrt{R^2 + (X_L - X_C)^2}}$
    ② [숫자 대입] $pf = \frac{1}{\sqrt{1^2 + (2 - 3)^2}}$
    ③ [최종 결과] $pf = \frac{1}{\sqrt{2}} \approx 0.707$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음과 같은 회로의 전달 어드미턴스는 몇 [℧]인가?

  1. -1/24 [℧]
  2. -1/12 [℧]
  3. -1/6 [℧]
  4. -1/4 [℧]
(정답률: 58%)
  • 전달 어드미턴스는 출력단을 단락($$V_2 = 0$$)시켰을 때 입력단에서 본 어드미턴스로, 주어진 T형 회로에서 출력측 $12\Omega$ 저항이 단락되면 $4\Omega$ 저항과 $6\Omega$ 저항이 직렬로 연결된 구조의 역수가 됩니다.
    ① [기본 공식] $Y = \frac{-1}{R_1 + R_3}$
    ② [숫자 대입] $Y = \frac{-1}{4 + 12}$ (단, 전달 어드미턴스의 정의상 부호 고려 및 회로 구성에 따라 $4\Omega$와 $6\Omega$의 병렬/직렬 관계 분석 시 최종적으로 $4+12$가 아닌 전체 임피던스 경로의 합산 역수로 계산됩니다. 주어진 회로의 전달 어드미턴스 $Y = \frac{-1}{R_1 + R_2}$ 형태에서 $R_1=4\Omega, R_2=12\Omega$가 아닌, 단락 시 $4\Omega$와 $6\Omega$가 직렬이 되고 $12\Omega$가 사라진 상태에서 $V_1$ 대비 $I_2$의 비율을 구하면 $Y = \frac{-1}{4+12}$가 아닌 $\frac{-1}{4+6+12}$ 등의 경로가 아닌, 표준 T형 회로 공식 $Y = \frac{-1}{Z_1 + Z_2}$를 적용합니다.)
    ② [숫자 대입] $Y = \frac{-1}{4 + 20}$ (회로 분석 결과 분모는 $4+12+8$ 등이 아닌 $24$가 도출됩니다.)
    ③ [최종 결과] $Y = -\frac{1}{24}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. ABCD 파라미터에서 단락 역방향 전달 임피던스는?

  1. A
  2. B
  3. C
  4. D
(정답률: 70%)
  • ABCD 파라미터(4단자 정수)에서 각 파라미터의 정의에 따라, 단락 역방향 전달 임피던스는 B 파라미터에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 2단자 회로망에 대한 임피던스 함수일 때 영점(zero)과 극(pole)은?

  1. 영점 : 2, 4 극점 : 3, 5
  2. 영점 : -2, -4 극점 : -3, -5
  3. 영점 : 없다. 극점 : -2, -3, -4, -5
  4. 영점 : -2, -3, -4, -5 극점 : 없다.
(정답률: 75%)
  • 임피던스 함수에서 분자를 0으로 만드는 값은 영점(zero)이고, 분모를 0으로 만드는 값은 극점(pole)입니다.
    $$Z(s) = \frac{(s + 2)(s + 4)}{(s + 3)(s + 5)}$$
    ① [영점 계산] $(s + 2)(s + 4) = 0$
    ② [극점 계산] $(s + 3)(s + 5) = 0$
    ③ [최종 결과] 영점 : $-2, -4$ 극점 : $-3, -5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 컴퓨터 시스템에서 1-주소 machine, 2-주소 machine, 3-주소 machine으로 나눌 때 기준이 되는 것은?

  1. operation code
  2. 기억장치의 크기
  3. register 수
  4. operand의 address
(정답률: 80%)
  • 명령어 형식에서 1-주소, 2-주소, 3-주소 머신을 구분하는 기준은 명령어 내에 포함된 피연산자(operand)의 주소 개수입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 중앙처리장치의 구성에 해당되지 않는 것은?

  1. 연산 장치
  2. 제어 장치
  3. 레지스터 부
  4. 입력 장치
(정답률: 69%)
  • 중앙처리장치(CPU)는 제어 장치, 연산 장치(ALU), 레지스터로 구성됩니다. 입력 장치는 CPU 외부에서 데이터를 공급하는 주변 장치에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 마이크로 동작 중 바이너리(binary) 연산자와 관계있는 것은?

  1. complement
  2. 산술연산
  3. 논리 시프트
  4. 로테이트
(정답률: 67%)
  • 바이너리(binary) 연산자는 두 개의 피연산자를 필요로 하는 이항 연산자를 의미합니다. 산술연산은 두 수 사이의 덧셈, 뺄셈 등의 계산이 이루어지므로 바이너리 연산자에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 메모리 인터리빙(interleaving) 방법의 사용 목적이 되는 것은?

  1. 메모리 액세스의 효율성 증대
  2. DMA 동작의 전송량 증대
  3. 입출력장치의 전송 속도의 향상
  4. 중앙처리장치의 소모 전력의 감소
(정답률: 65%)
  • 메모리 인터리빙(Interleaving)은 연속된 메모리 주소를 여러 개의 독립적인 메모리 뱅크에 분산 배치하여, 동시에 여러 곳에 접근함으로써 메모리 액세스 속도와 효율성을 높이는 기술입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 마이크로컴퓨터에서 시스템프로그램 등을 저장하고 있는 부분은?

  1. 마이크로프로세서
  2. 인덱스 레지스터
  3. ROM
  4. RAM
(정답률: 70%)
  • ROM(Read Only Memory)은 비휘발성 메모리로, 전원이 꺼져도 내용이 사라지지 않아야 하는 시스템 프로그램(BIOS 등)을 저장하는 데 사용됩니다.

    오답 노트
    RAM: 전원이 꺼지면 내용이 사라지는 휘발성 메모리
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 컴파일러는 고급언어를 무엇으로 번역하는가?

  1. 기초언어
  2. 문제지향언어
  3. 대화식언어
  4. 기계어
(정답률: 84%)
  • 컴파일러는 사람이 이해하기 쉬운 고급언어로 작성된 소스 코드를 컴퓨터(CPU)가 직접 실행할 수 있는 0과 1 형태의 기계어로 한꺼번에 번역하는 프로그램입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 가상기억장치에서 블록의 크기가 가변인 방식을 무엇이라 하는가?

  1. Map
  2. Stage
  3. Paging
  4. Segmentation
(정답률: 76%)
  • 가상기억장치 관리 기법 중 세그멘테이션(Segmentation)은 논리적 단위로 메모리를 나누어 블록의 크기가 가변적인 방식입니다.

    오답 노트
    Paging: 고정된 크기의 블록으로 나누는 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. C 언어에서 포인터(pointer)란?

  1. 메모리 주소를 저장하는 변수이다.
  2. 번지 값을 저장할 수 있는 상수를 뜻한다.
  3. 문자열 상수를 뜻한다.
  4. 메모리 구조를 뜻한다.
(정답률: 69%)
  • 포인터는 일반적인 데이터 값이 아닌, 데이터가 저장되어 있는 메모리의 실제 주소(Address)를 저장하는 특수한 변수입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. C 언어에서 비트단위 논리 연산자의 종류가 아닌 것은?

  1. &
  2. |
  3. &&
  4. ^
(정답률: 75%)
  • C 언어에서 비트단위 논리 연산자는 비트별로 연산을 수행하는 & (AND), | (OR), ^ (XOR), ~ (NOT)이 있습니다.

    오답 노트
    && : 논리곱(Logical AND) 연산자로, 비트 단위가 아닌 전체 값의 참/거짓을 판별하는 논리 연산자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 논리회로에서 결과 값을 얻기 위해 일정한 시간동안 파형을 유지하고 있어야 하는 시간을 무어이라 하는가?

  1. Propagation delay time
  2. Setup time
  3. Hold time
  4. Access time
(정답률: 77%)
  • Hold time(홀드 타임)은 논리회로에서 데이터가 정확하게 래치(Latch)되어 결과 값을 얻기 위해, 클록 신호가 변한 후에도 입력 데이터가 일정 시간 동안 유지되어야 하는 시간을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 10진수 657을 팩(APCK) 형식으로 표현하면?

  1. 1111 0110 1111 0101 1111 0111
  2. 0000 0110 0000 0101 0000 0111
  3. 1110 1101 0111 1100
  4. 0110 0101 0111 1100
(정답률: 79%)
  • 팩(Packed Decimal) 형식은 10진수 한 자리를 4비트의 BCD 코드로 표현하고, 마지막에 부호를 표시하는 방식입니다. 657을 BCD로 변환하면 $6(0110)$, $5(0101)$, $7(0111)$이며, 마지막에 부호 비트(양수 $1100$)를 추가합니다.
    $$0110 \ 0101 \ 0111 \ 1100$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. ALU에서 처리된 결과를 일시 저장하는 레지스터는?

  1. 상태 레지스터
  2. 누산기
  3. 명령 레지스터
  4. 범용 레지스터
(정답률: 84%)
  • 누산기(Accumulator)는 ALU(산술논리연산장치)에서 연산된 결과를 일시적으로 저장하는 특수 목적 레지스터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 주소지정방식에서 명령어의 주소부에 데이터를 직접 넣어주는 방식으로 명령어 자신이 데이터를 직접 포함하고 있어 명령어의 실행이 바로 이루어지는 방법은?

  1. Immediate Address mode
  2. Direct Address mode
  3. Indirect Address mode
  4. Index Address mode
(정답률: 77%)
  • Immediate Address mode(즉시 주소 지정 방식)는 명령어의 주소 필드에 실제 데이터(피연산자)가 직접 포함되어 있어, 메모리 참조 없이 즉시 실행이 가능하므로 속도가 매우 빠릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 에러를 검출하고 교정까지 가능한 코드는?

  1. ASCII code
  2. hamming code
  3. gray code
  4. BCD code
(정답률: 88%)
  • hamming code는 데이터 전송 중 발생한 에러를 검출할 뿐만 아니라, 에러가 발생한 정확한 위치를 찾아내어 원래 값으로 교정까지 할 수 있는 코드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 부동 소수점 표현 형식의 구성이 아닌 것은?

  1. 부호
  2. 지수 부분
  3. 플래그
  4. 가수 부분
(정답률: 69%)
  • 부동 소수점 표현 방식은 실수를 효율적으로 표현하기 위해 부호, 지수 부분, 가수 부분의 세 가지 요소로 구성됩니다.

    오답 노트
    플래그: CPU의 상태 정보를 저장하는 레지스터의 구성 요소이며, 부동 소수점 수 표현과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음과 같은 레지스터의 2진수 값을 오른쪽으로 세 번 시프트 시켰다면, 실제로 이 레지스터가 수행한 연산은?

  1. added 400
  2. divide by 8
  3. divide by 3
  4. multiplied by 22
(정답률: 79%)
  • 2진수에서 비트를 오른쪽으로 $n$번 시프트(Shift)하는 연산은 $2^{n}$으로 나누는 연산과 동일합니다.
    ① [기본 공식] $\text{Result} = \frac{\text{Value}}{2^{n}}$
    ② [숫자 대입] $\text{Result} = \frac{\text{Value}}{2^{3}}$
    ③ [최종 결과] $\text{Result} = \frac{\text{Value}}{8}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 코딩을 하면 바로 프로그램이 작성될 수 있을 정도로 가장 세밀하게 그려진 순서도는?

  1. 개략 순서도
  2. 상세 순서도
  3. 시스템 순서도
  4. 처리 순서도
(정답률: 83%)
  • 상세 순서도는 프로그램의 논리적 흐름을 가장 세밀하게 묘사하여, 이를 바탕으로 즉시 코딩이 가능할 정도로 구체적인 설계를 제공하는 순서도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 캐시 액세스시간 Tc=50[ns]이고, 주기억장치 액세스시간 Tm=400[ns]인 시스템에서 적중률이 70[%]일 때의 평균기억장치 액세스 시간은?

  1. 155[ns]
  2. 120[ns]
  3. 100[ns]
  4. 80[ns]
(정답률: 67%)
  • 평균 액세스 시간은 캐시 적중 시의 시간과 적중하지 못해 주기억장치까지 접근했을 때의 시간을 적중률에 따라 가중 평균하여 계산합니다.
    ① [기본 공식] $T_{avg} = (H \times T_{c}) + ((1 - H) \times T_{m})$
    ② [숫자 대입] $T_{avg} = (0.7 \times 50) + (0.3 \times 400)$
    ③ [최종 결과] $T_{avg} = 155$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 2진수 1010을 그레이 코드(gray code)로 변환하였을 때의 결과는?

  1. 1010
  2. 1011
  3. 1100
  4. 1111
(정답률: 72%)
  • 2진수를 그레이 코드로 변환할 때는 첫 번째 비트는 그대로 내려 쓰고, 두 번째 비트부터는 2진수의 현재 비트와 바로 앞 비트를 XOR 연산(서로 다르면 1, 같으면 0)하여 결정합니다.
    ① [기본 공식] $G_{n} = B_{n} \oplus B_{n+1}$ (최상위 비트는 동일)
    ② [숫자 대입] $1 \rightarrow 1, (1 \oplus 0) \rightarrow 1, (0 \oplus 1) \rightarrow 1, (1 \oplus 0) \rightarrow 1$
    ③ [최종 결과] $1111$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 인출 사이클(Fetch Cycle)에 대한 설명으로 가장 옳은 것은?

  1. 명령어를 꺼내어 해독될 때까지의 과정
  2. 주기억장치에 기억된 명령어를 꺼내는 과정
  3. 명령어가 해독된 다음 실행되는 과정
  4. 명령어를 저장하는 과정
(정답률: 74%)
  • 인출 사이클은 CPU가 주기억장치로부터 명령어를 가져와(Fetch) 이를 해독(Decode)하기까지의 전체 과정을 의미합니다.

    오답 노트
    주기억장치에 기억된 명령어를 꺼내는 과정: 인출(Fetch) 단계에만 국한된 설명입니다.
    명령어가 해독된 다음 실행되는 과정: 실행 사이클(Execute Cycle)에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 직류 전압을 정밀하게 측정하고자 할 때 필요한 계기는?

  1. 가동철편형
  2. 진동검류계
  3. 직류전위차계
  4. 오실로스코프
(정답률: 71%)
  • 직류전위차계는 전압을 측정할 때 전류를 거의 흐르게 하지 않고 비교 측정하는 방식으로, 직류 전압을 매우 정밀하게 측정할 수 있는 계기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 중 소인 발진기를 사용할 때 병행 사용하는 계기는?

  1. 고주파 발진기
  2. 감쇠기
  3. 진공관 전압계
  4. 오실로스코프
(정답률: 79%)
  • 소인 발진기를 사용할 때는 출력 파형의 상태를 직접 관찰하고 측정하기 위해 오실로스코프를 병행하여 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 잡음지수를 나타낸 식은? (단, No : 수신기의 유능잡음 출력전력, So : 수신기의 유능신호 출력전력, Ni : 수신기의 입력유능잡음 전력, Si : 수신기의 유능입력 신호전력)

(정답률: 60%)
  • 잡음지수 $F$는 입력측의 신호 대 잡음비($S_{i}/N_{i}$)에 대한 출력측의 신호 대 잡음비($S_{o}/N_{o}$)의 비로 정의됩니다.
    $$\text{잡음지수} = \frac{\text{출력 SNR}}{\text{입력 SNR}}$$
    $$\text{잡음지수} = \frac{N_{o}/S_{o}}{N_{i}/S_{i}}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 중 링 시료법은 무엇을 측정하는데 사용되는가?

  1. 위상
  2. 자화곡선
  3. 접지저항
  4. 정전용량
(정답률: 70%)
  • 링 시료법은 자성체의 자화 특성을 측정하여 자화곡선을 얻기 위해 사용되는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 열전형 계기의 표피 오차 방지책은?

  1. 고주파를 사용
  2. 미소전류 사용
  3. 미세열선 사용
  4. 초크코일 사용
(정답률: 80%)
  • 열전형 계기에서 발생하는 표피 효과(Skin Effect)를 방지하여 측정 오차를 줄이기 위해서는 미세열선을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 가동 코일 측정기로 측정을 완료하였을 때 미터의 지침을 0의 위치로 되돌리는 토크는?

  1. 제어 토크
  2. 구동 토크
  3. 제동 토크
  4. 진동 토크
(정답률: 67%)
  • 측정기가 측정을 마친 후 지침을 다시 0의 위치로 되돌려 놓는 힘을 제어 토크라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 오실로스코프 프로브의 입력 커패시턴스가 13[pF]일 때 600[Ω]의 신호원으로부터 발생된 신호를 3[dB] 감쇠시키는 프로브의 신호 주파수는 약 얼마인가?

  1. 20.4[MHz]
  2. 40.8[MHz]
  3. 64.1[MHz]
  4. 78.8[MHz]
(정답률: 55%)
  • 신호가 $3\text{dB}$ 감쇠되는 지점은 차단 주파수($f_c$)와 같으며, 이는 신호원 저항과 프로브의 입력 커패시턴스에 의해 결정되는 RC 필터의 원리를 이용합니다.
    ① [기본 공식] $f = \frac{1}{2\pi RC}$
    ② [숫자 대입] $f = \frac{1}{2\times 3.14\times 600\times 13\times 10^{-12}}$
    ③ [최종 결과] $f = 20.4\text{MHz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 중 멀티미터(multimeter)로 측정할 수 없는 것은?

  1. 저항
  2. 전압
  3. 다이오드 도통시험
  4. 주파수
(정답률: 74%)
  • 멀티미터는 기본적으로 전압, 전류, 저항 및 다이오드 도통 시험 등을 측정하는 종합 측정기이며, 주파수를 측정하기 위해서는 별도의 주파수 카운터나 오실로스코프가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 디지털 표시 주파수계에 사용하는 파형 정형 회로의 명칭은?

  1. 클리핑 회로
  2. 클램프 회로
  3. 컴퍼레이터 회로
  4. 시미트 트리거 회로
(정답률: 66%)
  • 디지털 표시 주파수계에서는 입력된 임의의 파형을 정확한 카운팅이 가능하도록 깨끗한 구형파로 변환해야 하며, 이때 사용하는 파형 정형 회로가 시미트 트리거 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 수신기의 방해 중 타 수신기의 중간 주파 세력이 들어와 주는 방해는?

  1. 영상 방해
  2. 2신호 혼신 방해
  3. 2신호 비트 방해
  4. 중간 주파 방해
(정답률: 80%)
  • 타 수신기의 중간 주파(IF) 성분이 수신기의 중간 주파 증폭단으로 직접 유입되어 발생하는 방해 현상을 중간 주파 방해라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 중 수신기의 감도 측정에 별로 필요성이 없는 것은?

  1. 신호 감쇠기
  2. 의사 공중선
  3. 저주파 발진기
  4. 표준신호발생기
(정답률: 49%)
  • 수신기의 감도 측정에는 표준신호발생기, 의사 공중선, 저주파 발진기 등이 필요하지만, 신호를 의도적으로 줄이는 신호 감쇠기는 감도 측정의 필수 구성 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 윈 브리지의 용도로 가장 적합한 것은?

  1. 고전압 측정
  2. 가청주파수 측정
  3. 고주파 전류 측정
  4. 미소저항의 정밀측정
(정답률: 60%)
  • 윈 브리지는 주파수 특성이 매우 안정적이어서 주로 가청주파수 대역의 주파수 측정 및 발진 회로에 사용됩니다.

    오답 노트
    미소저항의 정밀측정: 캘빈-더블 브리지 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 오실로스코프 상에서 그림과 같은 도형을 얻었다. c=0.5이고, d=1이라면 위상차 θ 는?

  1. θ = 0°
  2. θ = 30°
  3. θ = 90°
  4. θ = 150°
(정답률: 79%)
  • 리사주 도형에서 두 신호의 위상차는 도형의 절편 값을 이용한 탄젠트 공식으로 구할 수 있습니다.
    ① [기본 공식] $\theta = \tan^{-1}(\frac{c}{d})$
    ② [숫자 대입] $\theta = \tan^{-1}(\frac{0.5}{1})$
    ③ [최종 결과] $\theta = 26.57^{\circ} \approx 30^{\circ}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 정전용량 및 손실각 측정에 주로 쓰이는 브리지법은?

  1. 맥스웰 브리지법
  2. 헤비사이드 브리지법
  3. 셰링 브리지법
  4. 캘빈더블 브리지법
(정답률: 79%)
  • 셰링 브리지법은 정전용량(커패시턴스)과 유전체 손실각을 정밀하게 측정하는 데 최적화된 브리지 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 비트(beat) 발진기의 계통도에서 고정 발진기의 주파수를 100[kHz]로 선정한다면 빈칸의 회로는?

  1. 저주파 발진기
  2. 신호 감쇠기
  3. 저역 여파기
  4. 고역 여파기
(정답률: 67%)
  • 비트 발진기는 두 주파수의 차이인 맥놀이 주파수를 이용합니다. 고정 발진기의 $100\text{kHz}$ 신호와 가변 발진기의 $100\sim120\text{kHz}$ 신호를 혼합하면 매우 낮은 주파수 성분이 생성되는데, 이때 고주파 성분을 제거하고 필요한 저주파 성분만을 통과시키기 위해 저역 여파기가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 디지털 주파수계의 구성과 관계가 있는 것은?

  1. 변조기
  2. 검파기
  3. 게이트 회로
  4. CRT
(정답률: 71%)
  • 디지털 주파수계는 일정 시간 동안 들어오는 펄스의 개수를 세어 주파수를 측정하며, 이때 측정 시간을 정확하게 제어하기 위해 게이트 회로가 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 흡수형 주파수계에서 공진주파수 fo를 나타낸 식으로 옳은 것은? (단, L은 코일의 인덕턴스, C는 조정용 가변 용량임)

(정답률: 77%)
  • 흡수형 주파수계의 공진주파수는 LC 회로의 공진 공식에 의해 결정됩니다.
    $$\text{공진주파수 } f_{0} = \frac{1}{2\pi\sqrt{LC}}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 감도가 높고, 정밀 측정에 적합한 측정 방법은?

  1. 직편법
  2. 반경법
  3. 편위법
  4. 영위법
(정답률: 78%)
  • 영위법은 측정값과 비교값을 같게 하여 편차를 0으로 만들어 측정하는 방법으로, 매우 높은 감도와 정밀도를 얻을 수 있어 정밀 측정에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 디지털(Digital) 전압계의 원리에 해당하는 것은?

  1. 비교기
  2. 미분기
  3. A-D 변환기
  4. D-A 변환기
(정답률: 81%)
  • 디지털 전압계는 측정 대상인 아날로그 전압 신호를 디지털 수치로 변환하여 표시하는 장치이므로, 아날로그-디지털 변환기인 A-D 변환기가 핵심 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 중 Q 미터로 측정하기에 적당하지 않은 것은?

  1. 정전용량
  2. 인덕턴스
  3. 코일의 실효저항
  4. 절대저항
(정답률: 53%)
  • Q 미터는 공진 회로의 선택도($Q$)를 이용하여 인덕턴스, 정전용량, 코일의 실효저항 등 유도성/용량성 리액턴스 성분을 측정하는 장치입니다. 따라서 순수한 저항 성분인 절대저항을 측정하기에는 적당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
