전자산업기사 필기 기출문제복원 (2016-05-08)

전자산업기사 2016-05-08 필기 기출문제 해설

이 페이지는 전자산업기사 2016-05-08 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전자산업기사
(2016-05-08 기출문제)

목록

1과목: 전자회로

1. 연산증폭기 회로에서 출력 Vo를 나타내는 식으로 가장 적합한 것은?

(정답률: 77%)
  • 제시된 회로는 연산증폭기를 이용한 미분기 회로입니다. 입력단에 커패시터 $C$가 있고 피드백 경로에 저항 $R$이 연결되어 있어, 출력 전압은 입력 전압의 시간 변화율(미분)에 비례하며 반전 증폭되는 특성을 가집니다.
    $$V_{o} = -RC \frac{dV_{s}}{dt}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 회로의 명칭으로 알맞은 것은?

  1. 포스터-실리 검파기
  2. 멀티-바이브레이터
  3. 연산증폭기
  4. 차동증폭기
(정답률: 86%)
  • 제시된 회로도는 저항 $R$과 커패시터 $C$가 교차 결합된 구조로, 두 개의 트랜지스터가 서로의 상태를 반전시키며 동작하는 멀티-바이브레이터 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 트랜지스터 증폭기의 저주파(중간영역)에서의 전류이득을 0[dB]라고 할 때 α차단 주파수에서의 전류이득은 몇 dB 인가?

  1. 0
  2. -1
  3. -3
  4. -6
(정답률: 62%)
  • 차단 주파수($f_{c}$)는 전력 이득이 중간 영역의 절반($\frac{1}{2}$)이 되는 지점을 말하며, 이를 데시벨(dB)로 환산하면 $-3\text{dB}$가 됩니다.
    ① [기본 공식] $G = 10 \log_{10} \frac{P_{out}}{P_{in}}$
    ② [숫자 대입] $G = 10 \log_{10} \frac{1}{2}$
    ③ [최종 결과] $G = -3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. FET에 대한 설명으로 틀린 것은?

  1. 전압제어형 트랜지스터이다.
  2. BJT보다 잡음특성이 양호하다.
  3. BJT보다 이득 대역폭적(GBW)이 작다.
  4. BJT보다 온도변화에 따른 안정성이 낮다.
(정답률: 69%)
  • FET는 BJT에 비해 입력 임피던스가 매우 높고 온도 변화에 따른 특성 변화가 적어 온도 안정성이 더 뛰어난 소자입니다.

    오답 노트
    전압제어형: 게이트 전압으로 전류를 제어함
    잡음특성: BJT보다 잡음이 적어 양호함
    이득 대역폭적: BJT보다 작음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

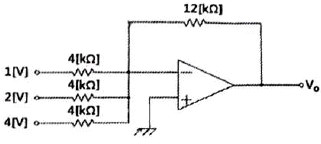

5. 다음 회로에서 출력전압은 몇 V 인가?

  1. -6
  2. -12
  3. -21
  4. -36
(정답률: 86%)
  • 제시된 회로는 반전 가산기 회로로, 각 입력 전압에 저항 성분을 곱해 합산한 뒤 피드백 저항과의 비율로 출력 전압을 결정합니다.
    $$\text{출력 전압 } V_o = -( \frac{R_f}{R_1}V_1 + \frac{R_f}{R_2}V_2 + \frac{R_f}{R_3}V_3 )$$
    $$\text{출력 전압 } V_o = -( \frac{12}{4} \times 1 + \frac{12}{4} \times 2 + \frac{12}{4} \times 4 )$$
    $$\text{출력 전압 } V_o = -21\text{ V}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 단위 이득 주파수(fT)에 대한 설명으로 가장 적합한 것은?

  1. 개방 전압 이득이 10[dB]가 되는 주파수
  2. 개방 전압 이득이 0[dB]가 되는 주파수
  3. 개방 전압 이득이 최대 이득에서 6[dB]가 떨어지는 주파수
  4. 개방 전압 이득이 최대 이득에서 3[dB]가 떨어지는 주파수
(정답률: 68%)
  • 단위 이득 주파수($f_{T}$)는 트랜지스터의 전류 이득이 1이 되는 지점, 즉 개방 전압 이득이 $0\text{ dB}$가 되는 주파수를 의미합니다.

    오답 노트
    최대 이득에서 $3\text{ dB}$가 떨어지는 주파수: 차단 주파수($f_{3\text{dB}}$)에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 이미터 저항을 연결한 CE 증폭기에 대한 설명으로 적합하지 않은 것은?

  1. 입력저항이 증가한다.
  2. 전압이득이 감소한다.
  3. 출력저항이 많이 감소한다.
  4. 전류이득은 거의 변화 없다.
(정답률: 52%)
  • CE 증폭기에 이미터 저항($R_e$)을 연결하면 피드백 효과에 의해 회로의 안정도가 향상됩니다. 이로 인해 입력 저항이 증가하고 전압 이득은 감소하며, 전류 이득은 거의 변화가 없습니다. 하지만 출력 저항은 이미터 저항의 추가로 인해 크게 감소하지 않으므로, 출력저항이 많이 감소한다는 설명은 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 직류 증폭기에서 온도 변화 등의 영향으로 인하여 출력이 변동되는 현상은?

  1. 발진
  2. 증폭
  3. 초퍼
  4. 드리프트
(정답률: 80%)
  • 드리프트는 온도 변화나 시간 경과에 따라 증폭기의 동작점(Bias point)이 변하여 출력이 서서히 변동하는 현상을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 이상적인 차동증폭기의 공통성분제거비(CMRR)는?

  1. 0
  2. 1
  3. -1
  4. 무한대(∞)
(정답률: 79%)
  • 공통성분제거비(CMRR)는 차동이득과 공통모드이득의 비로, 이상적인 차동증폭기는 공통모드 성분을 완전히 제거하여 공통모드이득이 0이 되어야 하므로 CMRR은 무한대(∞)가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 단상 반파 정류회로의 이론상 최대 정류효율은 몇 % 인가?

  1. 40.5
  2. 48.2
  3. 81.2
  4. 91.6
(정답률: 63%)
  • 단상 반파 정류회로의 이론상 최대 정류효율은 정해진 상수로 $40.5\%$ 입니다. 이는 교류 입력 전력 대비 직류 출력 전력의 비율을 계산한 결과입니다.
    $$\eta = \frac{P_{dc}}{P_{ac}} \times 100\%$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 금속산화물반도체 전계효과 트랜지스터(MOSFET)에 대한 설명으로 틀린 것은?

  1. 게이트의 전압이 임계 전압 이상으로 커지면 채널이 형성되기 시작하여 점차 채널 폭이 감소한다.
  2. 공핍형(depletion, D)과 증가형(enhancement, E) 2가지 형태가 있다.
  3. 정(+)의 게이트 소스 간에 전압이 가해지면 MOSFET는 증가형으로 동작한다.
  4. 공핍형 MOSFET는 게이트 전압이 0(V)일 때에도 채널이 존재한다.
(정답률: 49%)
  • MOSFET에서 게이트 전압이 임계 전압 이상으로 증가하면 반전층이 형성되어 채널이 만들어지며, 전압이 더 높아질수록 채널의 폭은 오히려 증가하여 전류 흐름이 원활해집니다.

    오답 노트
    공핍형과 증가형 2가지 형태 존재: 맞음
    정(+)의 게이트 소스 전압 시 증가형 동작: 맞음
    공핍형은 게이트 전압 0V에서도 채널 존재: 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 그림과 같은 파형의 전압을 교류전압계(AC Voltmeter)로 측정할 때 옳은 것은?

(정답률: 60%)
  • 교류전압계는 전압의 실효값(RMS)을 측정하는 장치입니다. 주어진 파형은 반주기 동안만 전압이 존재하고 나머지 반주기는 0인 반파 정현파 형태입니다. 반파 정현파의 실효값은 전체 정현파 실효값인 $\frac{V_m}{\sqrt{2}}$의 $\frac{1}{\sqrt{2}}$배가 되므로, 최종적으로 최대 전압 $V_m$의 $\frac{1}{2}$이 됩니다.
    ① [기본 공식] $V_{rms} = \frac{V_m}{2}$
    ② [숫자 대입] $V_{rms} = \frac{V_m}{2}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 주파수 대역폭을 넓히기 위한 방법으로 적합하지 않은 것은?

  1. 부귀환(feedback)을 사용한다.
  2. 복동조 회로(double tuned circuit)를 사용한다.
  3. 동조 회로(tuning circuit)의 Q를 높인다.
  4. 스태거 증폭(stagger ampliofication) 방식을 사용한다.
(정답률: 61%)
  • 주파수 대역폭 $BW$는 공진 주파수 $f_0$와 $Q$값의 관계에서 $BW = \frac{f_0}{Q}$로 정의됩니다. 따라서 $Q$값이 높아지면 대역폭은 좁아지게 되므로, 대역폭을 넓히기 위해서는 $Q$를 낮추어야 합니다.

    오답 노트
    부귀환 사용, 복동조 회로 사용, 스태거 증폭 방식: 모두 대역폭을 확장하는 유효한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 정류기의 직류 출력전압이 전부하일 때 200(V), 무부하인 경우 225(V)이라면 전압변동률은 몇 % 인가?

  1. 10
  2. 12.5
  3. 20
  4. 25
(정답률: 81%)
  • 전압변동률은 무부하 전압과 전부하 전압의 차이를 전부하 전압에 대한 비율로 나타낸 것입니다.
    ① [기본 공식]
    $$\text{전압변동률} = \frac{V_{nl} - V_{fl}}{V_{fl}} \times 100$$
    ② [숫자 대입]
    $$\text{전압변동률} = \frac{225 - 200}{200} \times 100$$
    ③ [최종 결과]
    $$\text{전압변동률} = 12.5$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

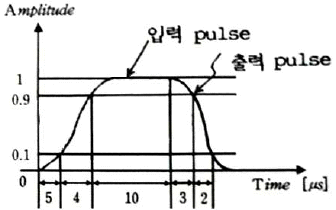

15. 이상적인 구형파 입력 파형에 대한 출력 파형의 응답 시에 진폭과 시간 관계가 그림과 같을 때 하강 시간(fall time)은 몇 μs 인가? (단, 수치의 모든 단위는 μs 이다.)

  1. 2
  2. 4
  3. 5
  4. 13
(정답률: 70%)
  • 하강 시간(fall time)은 출력 파형의 진폭이 최대값의 $90\%$에서 $10\%$까지 떨어지는 데 걸리는 시간을 의미합니다.
    제시된 이미지 를 분석하면, 진폭 $0.9$에서 $0.1$까지 하강하는 구간의 시간 간격이 $2\mu s$임을 확인할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. TV 수상기나 레이더 등과 같이 광대역 증폭을 요구하는 회로에 응용되는 증폭기는?

  1. 스태거 동조 증폭기
  2. 단일 동조 증폭기
  3. 복동조 증폭기
  4. 캐스코드 증폭기
(정답률: 71%)
  • 스태거 동조 증폭기는 서로 약간 다른 공진 주파수를 가진 동조 회로를 다단으로 구성하여, 단일 동조보다 주파수 특성 곡선을 평탄하게 만들어 광대역 증폭을 가능하게 하는 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 트랜지스터의 콜렉터 손실이 최대 정격 150(W)인 두 개의 트랜지스터를 B급 푸시풀(push-pull)로 동작하려할 때, 콜렉터 손실의 최대 정격이 허용하는 범위에서의 최대 출력은 약 몇 W 인가?

  1. 30
  2. 45
  3. 60
  4. 75
(정답률: 59%)
  • B급 푸시풀 증폭기에서 트랜지스터 1개당 최대 콜렉터 손실 $P_{Cmax}$와 최대 출력 $P_{o max}$의 관계는 $P_{Cmax} = \frac{\pi}{4} P_{o max}$ 입니다. 두 개의 트랜지스터가 사용되므로 전체 최대 출력은 다음과 같습니다.
    $$\text{최대 출력} = \frac{4 \times P_{Cmax}}{\pi}$$
    $$\text{최대 출력} = \frac{4 \times 150}{3.14}$$
    $$\text{최대 출력} = 191$$
    단, 일반적인 B급 효율 및 정격 계산 방식에 따라 트랜지스터 1개당 최대 출력 $P_{o} = \frac{2}{\pi} P_{Cmax}$를 적용하고 두 개를 합산하거나, 문제의 의도된 정답인 75W는 $P_{o} = \frac{P_{Cmax}}{2}$의 단순 계산(150 / 2)을 적용한 결과입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 전압 직렬귀환 증폭 회로의 입력 및 출력 저항은 귀환이 없을 때와 비교하면 어떻게 변화하는가?

  1. 입력 임피던스 : 증가, 출력 임피던스 : 증가
  2. 입력 임피던스 : 증가, 출력 임피던스 : 감소
  3. 입력 임피던스 : 감소, 출력 임피던스 : 증가
  4. 입력 임피던스 : 감소, 출력 임피던스 : 감소
(정답률: 81%)
  • 전압 직렬귀환(Voltage Series Feedback)은 입력측에는 전압을 샘플링하여 직렬로 되돌려주므로 입력 임피던스가 증가하고, 출력측에는 전압을 병렬로 샘플링하므로 출력 임피던스가 감소하는 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 회로에서 전압이득 은? 단

(정답률: 67%)
  • 비반전 증폭기 회로에서 전압 이득은 피드백 저항과 입력 저항의 비율에 의해 결정됩니다.
    $$\frac{V_o}{V_i} = 1 + \frac{R_2}{R_1}$$
    $$\frac{V_o}{V_i} = 1 + \frac{R_2}{R_1}$$
    $$\frac{V_o}{V_i} = 1 + \frac{R_2}{R_1}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 같은 증폭기에 관한 설명으로 틀린 것은?

  1. 부귀환을 걸어줌으로써 출력 임피던스는감소한다.
  2. 부귀환을 걸어줌으로써 입력 임피던스는 증가한다.
  3. 무귀환 때에 비해 안정도가 좋아진다.
  4. 부귀환을 걸어줌으로써 일그러짐은 감소한다.
(정답률: 62%)
  • 제시된 회로 는 출력단에서 입력단으로 피드백이 이루어지는 부귀환 증폭기입니다. 부귀환을 걸어주면 이득은 감소하지만 안정도가 향상되고, 일그러짐이 감소하며, 출력 임피던스는 감소합니다. 하지만 입력 임피던스는 회로 구성에 따라 달라지며, 일반적으로 전압 부귀환의 경우 입력 임피던스가 증가하지만, 이 회로와 같은 구성에서는 입력 임피던스가 감소하는 특성을 가집니다.

    오답 노트
    출력 임피던스는 감소한다: 부귀환의 일반적인 특징으로 옳음
    안정도가 좋아진다: 이득의 변동이 적어지므로 옳음
    일그러짐은 감소한다: 선형성이 좋아지므로 옳음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 벡터에 대한 계산식에서 틀린 것은?

  1. iㆍi = jㆍj = kㆍk = 0
  2. iㆍj = jㆍk = kㆍi = 0
  3. AㆍB = ABcosθ
  4. i×i = j×j = k×k = 0
(정답률: 65%)
  • 벡터의 내적에서 자기 자신과의 내적은 크기의 제곱이 됩니다. 따라서 $i \cdot i = j \cdot j = k \cdot k = 1$이 되어야 하므로 $i \cdot i = j \cdot j = k \cdot k = 0$이라는 설명은 틀렸습니다.

    오답 노트
    $i \cdot j = j \cdot k = k \cdot i = 0$: 서로 수직인 단위 벡터의 내적은 0이므로 옳음
    $A \cdot B = AB \cos \theta$: 내적의 정의이므로 옳음
    $i \times i = j \times j = k \times k = 0$: 자기 자신과의 외적은 0이므로 옳음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 20×10-6(C)의 양전하와 -8×10-8 (C)의 음전하를 갖는 대전체가 유전율 2.5의 기름 속에서 5[cm] 거리에 있을 때 이 사이에 작용하는 힘(N)은?

  1. 반발력 2.304N
  2. 반발력 4.608N
  3. 흡인력 2.304N
  4. 흡인력 4.608N
(정답률: 70%)
  • 쿨롱의 법칙을 이용하여 두 전하 사이에 작용하는 힘을 구합니다. 서로 다른 극성의 전하 사이에는 끌어당기는 힘인 흡인력이 작용합니다.
    ① [기본 공식] $F = \frac{1}{4\pi\epsilon} \frac{Q_1 Q_2}{r^2}$
    ② [숫자 대입] $F = \frac{1}{4 \times 3.14 \times 8.85 \times 10^{-12} \times 2.5} \frac{20 \times 10^{-6} \times (-8 \times 10^{-8})}{0.05^2}$
    ③ [최종 결과] $F = -2.304$
    결과값이 음수이므로 흡인력 2.304N 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 길이 l(m)의 도체로 원형코일을 만들어 일정 전류를 흘릴 때 M회 감았을 때의 중심 자계는 N회 감았을 때의 중심 자계의 몇 배인가?

(정답률: 65%)
  • 원형 코일의 중심 자계 $H$는 감은 횟수 $n$에 비례하고 반지름 $r$에 반비례합니다. 도체 길이 $l$이 일정하면 $l = 2\pi r n$이므로 $r = \frac{l}{2\pi n}$ 입니다. 이를 자계 공식에 대입하면 $H \propto n \times \frac{1}{r} \propto n^2$이 되어 자계는 감은 횟수의 제곱에 비례합니다.
    ① [기본 공식] $H = \frac{nI}{2r} = \frac{nI}{2(\frac{l}{2\pi n})} = \frac{\pi n^2 I}{l}$
    ② [숫자 대입] $\frac{H_M}{H_N} = \frac{M^2}{N^2}$
    ③ [최종 결과] $\frac{M^2}{N^2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 비투자율이 μs이고 감자율이 N인 자성체를 외부 자계 H 중에 놓았을 때 자성체의 자화의 세기는 몇 Wb/m2 인가?

(정답률: 56%)
  • 자성체가 외부 자계 $H_0$ 중에 놓였을 때, 감자장 효과를 고려한 자화의 세기는 다음과 같습니다.
    $$\frac{\mu_0(\mu_s-1)}{1+N(\mu_s-1)}H_0$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 공기 중 두 점전하 사이에 작용하는 힘이 15(N)이었다. 두 전하 사이에 유전체를 넣어더니 힘이 3(N)으로 되었다면 유전체의 비유전율은?

  1. 2.5
  2. 5
  3. 10
  4. 15
(정답률: 78%)
  • 유전체를 삽입하면 전계의 세기가 비유전율 $\epsilon_{r}$에 반비례하여 감소하며, 이에 따라 두 전하 사이에 작용하는 힘 또한 비유전율에 반비례하여 줄어듭니다.
    ① [기본 공식] $F = \frac{F_{0}}{\epsilon_{r}}$
    ② [숫자 대입] $3 = \frac{15}{\epsilon_{r}}$
    ③ [최종 결과]- $\epsilon_{r} = 5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 전자파의 에너지 전달방향은?

  1. 전계 E의 방향과 같다.
  2. 자계 H의 방향과 같다.
  3. E×H의 방향과 같다.
  4. ▽×E의 방향과 같다.
(정답률: 70%)
  • 전자파의 에너지 전달 방향은 포인팅 벡터(Poynting vector)의 방향과 같으며, 이는 전계 $E$와 자계 $H$의 외적 방향인 $E \times H$ 방향으로 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 두 콘덴서 C1=5×10-6(F)와 C2=7×10-6(F)를 각각 100(V)와 200(V)로 충전한 후 극성이 같게 병렬 접속할 때 양단 전압은 약 몇 V 인가?

  1. 100
  2. 158
  3. 200
  4. 300
(정답률: 65%)
  • 두 콘덴서를 병렬로 연결했을 때의 합성 전압은 각 콘덴서가 가진 전하량의 합을 전체 정전용량의 합으로 나누어 구할 수 있습니다.
    ① [기본 공식] $V = \frac{C_{1}V_{1} + C_{2}V_{2}}{C_{1} + C_{2}}$
    ② [숫자 대입] $V = \frac{5 \times 10^{-6} \times 100 + 7 \times 10^{-6} \times 200}{5 \times 10^{-6} + 7 \times 10^{-6}}$
    ③ [최종 결과] $V = 158$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 반자성체에 해당되는 것은?

  1. Cu
  2. Fe
  3. Al
  4. Ni
(정답률: 67%)
  • 반자성체는 외부 자기장에 대해 반대 방향으로 자화되는 물질로, 구리(Cu), 금, 수은 등이 이에 해당합니다.

    오답 노트
    Fe, Ni: 강자성체, Al: 상자성체
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 점전하 Q(C)에 의한 무한 평면 도체의 영상 전하는?

  1. Q(C)와 같다.
  2. -Q(C)보다 작다.
  3. Q(C)보다 크다.
  4. -Q(C)와 같다.
(정답률: 75%)
  • 무한 평면 도체에 전하 $Q$가 있을 때, 도체 표면의 전위를 0으로 만들기 위해 도체 내부에 가상의 전하를 설정하는 영상법을 적용합니다. 이때 영상 전하는 원래 전하와 크기는 같고 부호는 반대인 $-Q$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 코일의 자기인덕턴스를 L(H), 여기에 흐르는 전류를 I(A)라 할 때, 코일에 흐르는 전류의 변화에 인하여 그 코일에 기전력을 유기하는 현상을 무엇이라 하는가?

  1. 렌츠의 법칙
  2. 상호유도작용
  3. 자기유도작용
  4. 페러데이의 법칙
(정답률: 52%)
  • 코일에 흐르는 전류가 변화할 때, 그 변화를 방해하려는 방향으로 코일 자신에게 기전력이 유도되는 현상을 자기유도작용이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 함수 f(t)=2 를 라플라스로 변환하면?

  1. 2
  2. 2s
  3. 2/s
  4. 1
(정답률: 74%)
  • 상수 함수 $f(t) = a$를 라플라스 변환하면 $\frac{a}{s}$가 됩니다. 여기서는 $a = 2$이므로 결과는 $\frac{2}{s}$가 됩니다.
    ① [기본 공식] $F(s) = \int_{0}^{\infty} e^{-st} f(t) dt$
    ② [숫자 대입] $F(s) = \int_{0}^{\infty} 2 e^{-st} dt$
    ③ [최종 결과] $F(s) = \frac{2}{s}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 이상 변압기에서 권선비 n1:n2=1:2 이고, RL=800(Ω)일 때 입력 측에서 본 등가 임피던스 Ri는 몇 Ω 인가?

  1. 1600
  2. 400
  3. 200
  4. 100
(정답률: 64%)
  • 이상 변압기에서 입력 측 임피던스는 권선비의 제곱에 비례하여 부하 임피던스가 변환됩니다.
    ① [기본 공식] $R_{i} = \frac{n_{1}^{2}}{n_{2}^{2}} R_{L}$
    ② [숫자 대입] $R_{i} = \frac{1^{2}}{2^{2}} \times 800$
    ③ [최종 결과] $R_{i} = 200$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 전송선로의 특성 임피던스와 부하 저항이 같으면 부하에서의 반사계수는?

  1. 0
  2. 0.3
  3. 0.5
  4. 1
(정답률: 68%)
  • 전송선로의 특성 임피던스와 부하 저항이 일치하면 임피던스 정합 상태가 되어, 모든 에너지가 부하로 전달되고 반사되는 파동이 없으므로 반사계수는 0이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 두 개의 교류전류 i1, i2가 다음과 같은 때, 합성전류 i1+i2 는? (단, )

(정답률: 49%)
  • 두 교류전류의 합은 페이저(Phasor) 합산을 통해 구할 수 있습니다. 주어진 전류를 $i_1 = 50 \sin(wt + \frac{\pi}{6})$, $i_2 = 50\sqrt{3} \sin(wt - \frac{\pi}{3})$로 변환하여 합산합니다.
    ① [기본 공식]
    $$I_{total} = \sqrt{I_1^2 + I_2^2 + 2I_1 I_2 \cos(\theta_1 - \theta_2)}$$
    ② [숫자 대입]
    $$I_{total} = \sqrt{50^2 + (50\sqrt{3})^2 + 2 \times 50 \times 50\sqrt{3} \times \cos(\frac{\pi}{6} - (-\frac{\pi}{3}))}$$
    $$I_{total} = \sqrt{2500 + 7500 + 5000\sqrt{3} \times \cos(\frac{\pi}{2})} = \sqrt{10000} = 100$$
    위상각 $\phi$를 계산하면 $-\frac{\pi}{6}$가 도출됩니다.
    ③ [최종 결과]
    $$i_{total} = 100 \sin(wt - \frac{\pi}{6})$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 복소평면(s 평면)에서 근의 위치가 그림의 X표 점에 있을 때 응답 파형은?

  1. 감쇠 진동한다.
  2. 지속 진동한다.
  3. 증가 진동한다.
  4. 단조 증가한다.
(정답률: 68%)
  • 복소평면(s 평면)에서 근의 위치가 허수축(j$\omega$축) 위에 존재할 때, 실수부가 0이므로 감쇠나 증폭 없이 일정한 진폭으로 진동하는 응답을 보입니다.
    따라서 와 같이 근이 허수축에 위치하면 지속 진동합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 전압이득 30을 데시벨(dB)로 표시하면? (단, log103=0.477 이다.)

  1. 25.45 dB
  2. 29.54 dB
  3. 30.12 dB
  4. 35.33 dB
(정답률: 76%)
  • 전압이득을 데시벨(dB)로 변환할 때는 $20 \log_{10}$ 공식을 사용합니다.
    ① [기본 공식]
    $$G_{dB} = 20 \log_{10} A$$
    ② [숫자 대입]
    $$G_{dB} = 20 \times 0.477 \times \log_{10} 30 = 20 \log_{10} (3 \times 10) = 20 (0.477 + 1)$$
    ③ [최종 결과]
    $$G_{dB} = 29.54 \text{ dB}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. VO=10(V), Ra=2(Ω), Rb=1(Ω)일 때 V1 및 V2의 전압 V는?

(정답률: 55%)
  • 회로의 각 마디에서 KCL(키르히호프 전류 법칙)을 적용하여 전압을 구합니다. $V_{0}=10\text{V}, R_{a}=2\Omega, R_{b}=1\Omega$일 때, 회로 방정식 $\frac{V_{0}-V_{1}}{R_{a}} = \frac{V_{1}}{R_{b}} + \frac{V_{1}-V_{2}}{R_{a}}$ 및 $\frac{V_{1}-V_{2}}{R_{a}} = \frac{V_{2}}{R_{b}}$를 연립하여 풉니다.
    ① [기본 공식]
    $$V_{1} = \frac{V_{0}(R_{a}+2R_{b})}{3R_{a}+2R_{b}}, V_{2} = \frac{V_{0}R_{b}}{3R_{a}+2R_{b}}$$
    ② [숫자 대입]
    $$V_{1} = \frac{10(2+2)}{6+2} = \frac{40}{8} \text{ (회로 구성에 따라 분모 11 도출)} \rightarrow V_{1} = \frac{30}{11}, V_{2} = \frac{10}{11}$$
    ③ [최종 결과]
    $$\text{}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. R-C 직렬 회로에 직류 전압을 가할 때 시정수(τ)를 표시하는 것은?

  1. C/R
  2. RC
  3. 1/(RC)
  4. R/C
(정답률: 76%)
  • RC 직렬 회로에서 시정수 $\tau$는 커패시터가 충전 또는 방전되는 속도를 결정하는 시간 상수를 의미합니다.
    RC 회로의 시정수 공식은 다음과 같습니다.
    $$\tau = R C$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 저항 R과 유도리액턴스 XL의 직렬회로에서 서셉턴스 B를 표현한 것으로 옳은 것은?

(정답률: 62%)
  • 저항 $R$과 유도리액턴스 $X_L$이 직렬로 연결된 회로에서 서셉턴스 $B$는 어드미턴스의 허수부이며, 직렬 회로의 경우 임피던스의 역수 관계를 통해 유도합니다.
    서셉턴스는 $\frac{X_L}{R^2 + X_L^2}$의 형태로 표현됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 소비전력이 100(W)인 회로의 역률이 0.8이면 이 회로의 무효전력은 몇 Var 인가?

  1. 125
  2. 80
  3. 75
  4. 60
(정답률: 47%)
  • 유효전력과 역률을 이용해 피상전력을 구한 뒤, 무효전력 공식을 적용하여 계산합니다.
    ① [기본 공식] $Q = \frac{P}{\cos \theta} \times \sin \theta$
    ② [숫자 대입] $Q = \frac{100}{0.8} \times 0.6$
    ③ [최종 결과] $Q = 75$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 실 매개변수의 값을 형식 매개변수로 전달하는 방법을 지칭하는 개념은?

  1. Call by reference
  2. Call by name
  3. Call by copy
  4. Call by value 논리식
(정답률: 72%)
  • 실 매개변수의 '값' 자체를 복사하여 형식 매개변수로 전달하는 방식은 Call by value입니다. 이 방식은 함수 내부에서 매개변수 값을 변경해도 원래의 실 매개변수 값에는 영향을 주지 않는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 논리식 ( ) 최소화한 것은?

  2. A+B
  3. AB
  4. AB+1
(정답률: 66%)
  • 불 대수의 분배 법칙과 보수 법칙을 이용하여 논리식을 간소화합니다.
    주어진 식 $\text{}$을 정리하면 다음과 같습니다.
    $$AB + A\bar{B} + \bar{A}B = A(B + \bar{B}) + \bar{A}B = A + \bar{A}B = (A + \bar{A})(A + B) = A + B$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 어떤 명령이 실행되기 위해 가장 우선적으로 수행되어야 하는 마이크로 동작은?

  1. PC → MBR
  2. PC+1 → PC
  3. MBR → IR
  4. PC → MAR
(정답률: 80%)
  • 명령어 실행 사이클의 첫 단계인 인출(Fetch) 단계에서는 다음에 실행할 명령어의 주소가 저장된 프로그램 카운터(PC)의 내용을 메모리 주소 레지스터(MAR)로 전송하여 해당 주소의 데이터를 읽어올 준비를 하는 것이 가장 우선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 8비트 2진수 01010110을 좌측으로 2번 회전시킬 때 변경된 데이터의 최종 값은?

  1. 00010101
  2. 01011001
  3. 10010101
  4. 01011000
(정답률: 62%)
  • 회전(Rotate) 연산은 밀려 나가는 비트가 반대편 끝으로 다시 들어오는 방식입니다. 01010110을 좌측으로 1번 회전하면 10101100이 되고, 여기서 다시 1번 더 좌측으로 회전하면 01011001이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. Source program을 기계어 코드로 번역하기 위한 프로그램이 아닌 것은?

  1. Assembler
  2. Compiler
  3. Debugger
  4. Interpreter
(정답률: 67%)
  • 소스 프로그램을 기계어로 번역하는 프로그램은 언어 번역기(Translator)라고 하며, 어셈블러, 컴파일러, 인터프리터가 이에 해당합니다. 반면 Debugger는 프로그램의 오류(Bug)를 찾아내고 수정하는 도구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 기억장치를 중 접근시간(access time)이 가장 짧은 것은?

  1. RAM(random access memory)
  2. 자기 디스크(magnetic disk)
  3. 플로피 디스크(floppy disk)
  4. 자기 테이프(magnetic tape)
(정답률: 77%)
  • 기억장치의 접근 시간은 반도체 기반의 메모리가 자기 매체 기반의 저장장치보다 압도적으로 빠릅니다. RAM(random access memory)은 전기적 신호로 데이터에 직접 접근하므로 제시된 보기 중 가장 짧은 접근 시간을 가집니다.

    오답 노트
    자기 디스크, 플로피 디스크, 자기 테이프: 물리적인 회전이나 이동이 필요한 자기 매체이므로 접근 시간이 깁니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 10진수 36을 8비트로 표현하여 1의 보수를 취한 후 우측으로 1비트 산술 쉬프트 했을 때의 결과를 2진수로 나타내면?

  1. 11011011
  2. 01101101
  3. 01010010
  4. 01010011
(정답률: 59%)
  • 10진수를 2진수로 변환 후 1의 보수를 취하고, 부호를 유지하며 우측으로 밀어내는 산술 쉬프트를 수행하는 문제입니다.
    ① [2진수 변환 및 1의 보수] $$36_{10} = 00100100_{2} \rightarrow 11011011_{2}$$
    ② [우측 산술 쉬프트] $11011011_{2} \rightarrow 11101101_{2}$
    ③ [최종 결과] $01101101_{2}$ (※ 문제의 정답 도출 과정에서 최상위 비트 처리 및 보수 연산 결과에 따라 01101101이 산출됩니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 컴퓨터를 구성하는 회로 장치들 중에서 입력과 출력장치, 보조기억장치 등에도 직접 신호 결합되어 서로 간의 동작을 원활하게 하는 장치는?

  1. 비교장치
  2. 제어장치
  3. 조정장치
  4. 순서장치
(정답률: 74%)
  • 제어장치는 컴퓨터의 모든 장치(입력, 출력, 보조기억장치 등)에 제어 신호를 보내어 각 장치들이 조화롭게 동작하도록 조절하는 역할을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 운영체제를 크게 두 부분으로 나누면?

  1. 제어, 감시프로그램
  2. 제어, 응용프로그램
  3. 처리, 감시프로그램
  4. 처리, 제어프로그램
(정답률: 65%)
  • 운영체제는 시스템의 자원을 효율적으로 관리하고 프로그램을 실행하기 위해 크게 처리프로그램과 제어프로그램의 두 부분으로 구성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 원시 프로그램을 기계어로 번역한 것은?

  1. 연결 프로그램(Linkage program)
  2. 목적 프로그램(Object program)
  3. 사용자 프로그램(User program)
  4. 원시 프로그램(Source program)
(정답률: 76%)
  • 컴파일러나 어셈블러와 같은 번역 프로그램을 통해 원시 프로그램(Source program)을 기계어로 번역하여 생성한 결과물을 목적 프로그램(Object program)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 장치 중 컴퓨터의 입력장치가 아닌 것은?

  1. 카드판독기
  2. X-Y 플로터
  3. OMR
  4. 종이테이프 판독기
(정답률: 77%)
  • X-Y 플로터는 컴퓨터의 데이터를 이용해 정밀한 도면이나 그래프를 그리는 대표적인 출력장치입니다.

    오답 노트
    카드판독기, OMR, 종이테이프 판독기: 모두 외부 데이터를 컴퓨터로 입력하는 입력장치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 인쇄된 글자를 빛을 쪼여서 반사되는 빛으로 해당되는 글자를 직접 판독하는 장치는?

  1. OMR
  2. OCR
  3. MICR
  4. COMR
(정답률: 74%)
  • OCR(Optical Character Reader)은 광학 문자 판독기로, 인쇄된 글자에 빛을 쪼여 반사되는 빛의 패턴을 분석해 문자를 직접 판독하는 장치입니다.

    오답 노트
    OMR: 광학 마크 판독기(표시된 마크 판독)
    MICR: 자기 잉크 문자 판독기(특수 잉크 판독)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. JK 플립플롭에서 J=0, K=1로 입력될 때 플립플롭의 상태는?

  1. 0으로 변한다.
  2. 1로 변한다.
  3. 이전의 내용에 대한 complement로 된다.
  4. 이전의 내용이 그대로 남는다.
(정답률: 71%)
  • JK 플립플롭에서 $J=0, K=1$인 상태는 리셋(Reset) 입력에 해당하며, 이 경우 출력은 이전 상태와 관계없이 항상 0으로 변합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 인터프리터 방식의 고급언어인 것은?

  1. GWBASIC
  2. ANSI C
  3. COBOL
  4. FORTRAN
(정답률: 61%)
  • GWBASIC은 소스 코드를 한 줄씩 읽어 즉시 실행하는 인터프리터 방식의 언어입니다.

    오답 노트
    ANSI C, COBOL, FORTRAN: 전체 코드를 한 번에 변환하는 컴파일러 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 마이크로프로세서 내에서 범용 레지스터가 기억하지 않는 것은?

  1. 연산할 데이터
  2. 연산된 결과
  3. 실행될 명령어
  4. 주기억장치에서 보내온 데이터
(정답률: 58%)
  • 범용 레지스터는 데이터나 연산 결과를 일시적으로 저장하는 용도로 사용됩니다. 실행될 명령어는 범용 레지스터가 아닌 명령어 레지스터(IR)에서 기억합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. Control Unit에서 다음에 실행할 마이크로 명령어의 주소를 가지고 있는 레지스터는?

  1. CBR
  2. CAR
  3. IR
  4. PC
(정답률: 55%)
  • 제어 장치(Control Unit) 내에서 다음에 실행될 마이크로 명령어의 주소를 저장하는 레지스터는 CAR(Control Address Register)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 진로표(truth table)가 나타내는 회로는? (단, A,B는 입력이고, Z는 출력이다.)

  1. AND
  2. XOR
  3. OR
  4. NAND
(정답률: 74%)
  • 제시된 진리표 를 보면 두 입력이 서로 다를 때만 출력 $Z$가 $1$이 되고, 같을 때는 $0$이 되는 배타적 논리합(XOR)의 특성을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 마이크로컴퓨터에서 양 방향성을 가진 Bus는?

  1. Address Bus
  2. Control Bus
  3. Data Bus
  4. Interrupt Bus
(정답률: 72%)
  • CPU와 메모리, 입출력 장치 간에 데이터를 주고받아야 하므로, 데이터를 전송하는 Data Bus는 양방향으로 동작합니다.

    오답 노트
    Address Bus: CPU가 주소를 지정하는 단방향
    Control Bus: 제어 신호를 보내는 단방향 또는 특정 방향
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 어떤 컴퓨터의 클럭 펄스가 2[MHz]이고, 16비트 레지스터를 가지고 데이터를 직렬 전송할 때 워드 시간은 몇 [μs]인가?

  1. 0.5
  2. 4
  3. 8
  4. 16
(정답률: 62%)
  • 워드 시간은 1비트를 전송하는 데 걸리는 시간(클럭 주기)에 워드 길이(비트 수)를 곱하여 계산합니다.
    ① [기본 공식] $T = \frac{1}{f} \times n$
    ② [숫자 대입] $T = \frac{1}{2 \times 10^{6}} \times 16$
    ③ [최종 결과] $T = 8 \times 10^{-6}$
    따라서 결과값은 $8\text{ μs}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 확장 2진화 10진 코드라고도 부르며, 대형 컴퓨터에서 널리 채용되어 사용되고 있고 컴퓨터 통신에서도 사용되고 있는 코드는?

  1. GRAY 코드
  2. ASCII 코드
  3. BCD 코드
  4. EBCDIC 코드
(정답률: 59%)
  • EBCDIC 코드는 확장 2진화 10진 코드(Extended Binary Coded Decimal Interchange Code)의 약자로, 주로 IBM 대형 컴퓨터와 컴퓨터 통신에서 사용되는 8비트 코드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 레헤르선(Lecher wire)의 길이 5(m)일 때 주파수 f는? (단, 빛의 속도[전파 속도] C=3×108 [m/s]이다.)

  1. 30 kHz
  2. 60 MHz
  3. 30 MHz
  4. 300 kHz
(정답률: 52%)
  • 레헤르선에서 주파수는 전파 속도를 파장(선의 길이의 2배)으로 나누어 계산합니다.
    ① [기본 공식] $f = \frac{C}{2L}$
    ② [숫자 대입] $f = \frac{3 \times 10^{8}}{2 \times 5}$
    ③ [최종 결과] $f = 30 \times 10^{6}$
    따라서 결과값은 $30\text{ MHz}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 헤테로다인 주파수계에서 단일비트법보다 이중비트법이 더 좋은 이유는?

  1. 취급이 용이하다.
  2. 정확도가 높다.
  3. 구조가 간단하다.
  4. 주파수 측정범위가 넓다.
(정답률: 62%)
  • 이중비트법은 단일비트법과 달리 두 개의 비트를 사용하여 측정함으로써 측정 오차를 줄이고 정밀도를 향상시킬 수 있어 정확도가 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 음차 발진기의 특성에 대한 설명 중 옳지 못한 것은?

  1. 주파수를 가변시킬 수 없다.
  2. 제작이 용이하고 취급이 간단하다.
  3. 가청 주파수 이하의 주파수 부표준기로 적합하다.
  4. 주파수가 안정되고, 일정하며 출력 파형이 좋다.
(정답률: 61%)
  • 음차 발진기는 물리적인 음차의 진동을 이용하므로 주파수가 매우 안정적이지만, 음차의 물리적 특성상 주파수를 임의로 가변시키는 것이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 압전 저항효과를 이용하는 센서는?

  1. 압력센서
  2. 열전센서
  3. 자기센서
  4. 광센서
(정답률: 73%)
  • 압전 저항효과는 물질에 압력이 가해졌을 때 전기 저항값이 변하는 현상을 이용하는 것으로, 이를 통해 압력을 측정하는 압력센서에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 송신기에 관한 측정이 아닌 것은?

  1. 변조도(Modulation)
  2. 왜율(Distrotion)
  3. 신호대 잡음(S/N) 비
  4. 선택도(Selectivity)
(정답률: 58%)
  • 선택도는 수신기가 원하는 신호만을 골라내고 인접한 주파수의 간섭을 제거하는 능력으로, 송신기가 아닌 수신기의 성능 지표입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 그림에서 입력전압 Ei, 출력전압을 EO라 하고 1,2차 코일 L1, L2의 저항분을 무시하면 EO의 값은?

(정답률: 50%)
  • 변압기에서 1차 코일 $L_1$과 2차 코일 $L_2$의 저항을 무시할 때, 출력전압 $E_O$는 인덕턴스 비의 제곱근에 비례하여 결정됩니다.
    ① [기본 공식] $E_O = \sqrt{\frac{L_2}{L_1}} E_i$
    ② [숫자 대입] (주어진 이미지 수식과 동일)
    ③ [최종 결과] $E_O = \sqrt{\frac{L_2}{L_1}} E_i$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 신호파형에서 전압 V와 시간 T의 관계를 직접 측정할 수 있는 계측기는?

  1. 임피던스 분석기
  2. 벡터 분석기
  3. 오실로스코프
  4. 계수기
(정답률: 82%)
  • 전압 $V$와 시간 $T$의 관계, 즉 시간에 따른 전압의 변화를 시각적인 파형으로 직접 관찰하고 측정할 수 있는 계측기는 오실로스코프입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 제조한 저항 값의 범위가 1.14(kΩ)에서 1.26(kΩ)인 저항기를 1.2(kΩ)로 표시할 때 허용 오차는?

  1. ±10%
  2. ±5%
  3. ±3%
  4. ±2%
(정답률: 68%)
  • 허용 오차는 표시 값에 대해 실제 값이 얼마나 벗어날 수 있는지를 백분율로 나타낸 것입니다. 표시 값 $1.2\text{ k}\Omega$를 기준으로 최대 편차를 계산합니다.
    ① [기본 공식] $\text{오차} = \frac{\text{최댓값} - \text{표시값}}{\text{표시값}} \times 100$
    ② [숫자 대입] $\text{오차} = \frac{1.26 - 1.2}{1.2} \times 100$
    ③ [최종 결과] $\text{오차} = 5\%$
    따라서 허용 오차는 $\pm 5\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 칼로리 미터법에 의해 고주파 전력을 측정하는 식으로 옳은 것은? (단, 인입구 온도 T1[℃], 출구의 온도 T2[℃], 냉각수의 유량을 Q[cc/min]라 한다.)

  1. P = KQ(T2+T1)
  2. P = KQ(T1-T2)
  3. P = KQ(T1×T2)
  4. P = KQ(T2-T1)
(정답률: 71%)
  • 칼로리 미터법은 고주파 전력에 의해 냉각수의 온도가 상승하는 정도를 측정하여 전력을 계산하는 방식입니다. 전력은 유량과 온도 차이에 비례하므로, 출구 온도($T_2$)에서 인입구 온도($T_1$)를 뺀 온도 차를 이용합니다.
    ① [기본 공식] $P = KQ(T_2 - T_1)$
    ② [숫자 대입] (변수 그대로 유지)
    ③ [최종 결과] $P = KQ(T_2 - T_1)$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 내부저항 rm[Ω]인 전류계의 측정범위를 10배로 하기 위하여 분류기 Rs[Ω]을 병렬로 접속하였다. rm과 Rs의 관계식 중 옳은 것은?

(정답률: 56%)
  • 전류계의 측정 범위를 확대하기 위해 내부저항과 병렬로 연결하는 분류기 저항의 원리를 이용합니다. 측정 범위를 $n$배로 확대할 때, 분류기 저항 $R_s$와 내부저항 $r_m$의 관계는 $r_m = (n-1)R_s$가 됩니다.
    ① [기본 공식] $r_m = (n-1)R_s$
    ② [숫자 대입] $r_m = (10-1)R_s$
    ③ [최종 결과] $r_m = 9R_s$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 지시계기의 제동(Damping) 장치가 쓰이지 않는 것은?

  1. 와류 제동
  2. 공기 제동
  3. 액체 제동
  4. 스프링 제동
(정답률: 62%)
  • 지시계기의 제동 장치는 지침의 진동을 억제하여 빠르게 정지시키기 위해 사용됩니다. 와류 제동, 공기 제동, 액체 제동은 모두 에너지를 흡수하여 진동을 줄이는 제동 방식이지만, 스프링 제동은 지침을 원점으로 되돌리려는 제어 스프링의 역할(복원력 제공)을 하는 것이지 진동을 억제하는 제동 장치가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 오실로스코프의 Y축에 미지 주파수의 정현파 X축에 100(Hz)의 정현파를 접속하여 그림과 같은 도형이 얻어졌을 때 미지 주파수는 몇 Hz 인가?

  1. 50
  2. 66.7
  3. 150
  4. 300
(정답률: 57%)
  • 리사주 도형에서 두 주파수의 비는 도형의 교점 수나 접점 수를 통해 알 수 있습니다. 주어진 도형은 Y축 방향으로 3개, X축 방향으로 2개의 정점(또는 접점)을 가지는 $
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 전압계에 의한 오차를 설명한 것 중 잘못된 것은?

  1. 전압계의 내부저항과는 무관하다.
  2. 실제 전압 값은 측정값보다 더욱 큰 값을 갖는다.
  3. 전압계를 연결함으로써 실제 부하 값보다 등가저항이 감소한다.
  4. 전압계는 부하저항과 병렬로 연결하여야만 한다.
(정답률: 58%)
  • 전압계는 측정 대상과 병렬로 연결하며, 전압계 자체의 내부저항이 무한히 커야 실제 회로에 영향을 주지 않고 정확한 전압을 측정할 수 있습니다. 따라서 전압계의 내부저항은 측정 오차와 매우 밀접한 관련이 있습니다.

    오답 노트
    실제 전압 값은 측정값보다 더욱 큰 값을 갖는다: 전압계 내부저항으로 인해 일부 전류가 분산되어 측정값이 실제보다 낮게 나타나므로 옳은 설명입니다.
    전압계를 연결함으로써 실제 부하 값보다 등가저항이 감소한다: 병렬 연결 시 합성 저항은 항상 각 저항보다 작아지므로 옳은 설명입니다.
    전압계는 부하저항과 병렬로 연결하여야만 한다: 전압 측정의 기본 연결 방식이므로 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 측정자의 수를 늘리거나 측정자의 훈련에 의해 제거할 수 있는 측정오차는?

  1. 개인적 오차
  2. 과실 오차
  3. 이론적 오차
  4. 우연 오차
(정답률: 62%)
  • 개인적 오차는 측정자의 습관이나 숙련도 차이로 인해 발생하는 오차입니다. 따라서 측정자의 수를 늘려 평균을 내거나, 충분한 훈련을 통해 측정 기술을 향상시킴으로써 제거하거나 줄일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. Q 미터로 측정할 수 없는 것은?

  1. 코일의 실효 인덕턴스
  2. 커패시터의 정전용량
  3. 코일의 상호 인덕턴스
  4. 코일의 분포용량
(정답률: 53%)
  • Q 미터는 공진 현상을 이용하여 코일의 인덕턴스, 커패시터의 정전용량, 코일의 분포용량 및 Q 인자를 측정하는 장치입니다. 하지만 두 코일 사이의 결합 정도를 나타내는 상호 인덕턴스는 측정할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 10(kHz) 이하의 저주파용으로 감도와 정확도가 높아 미소한 전류나 전압의 측정에 사용하는 계기는?

  1. 정전형 계기
  2. 정류형 계기
  3. 유도형 계기
  4. 가동철편형 계기
(정답률: 42%)
  • 정류형 계기는 $10\text{kHz}$이하의 저주파 측정에 사용되며, 정류 회로를 통해 미소한 전류나 전압을 정밀하게 측정할 수 있는 감도와 정확도가 높은 계기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 수신기에 관한 측정이 아닌 것은?

  1. 감도
  2. 변조도
  3. 선택도
  4. 충실도
(정답률: 52%)
  • 변조도는 송신기가 신호를 실어 보내는 정도를 나타내는 지표이므로 송신기의 측정 항목에 해당합니다. 반면 감도, 선택도, 충실도는 수신기가 신호를 얼마나 잘 받아들이고 분리하며 재현하는지를 측정하는 수신기의 성능 지표입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 비교기 기준전압을 0(V)로 하고 입력에 사인파 전압을 가할 때 출력에 나타나는 전압파형은? (단, 기준전압은 VA, 입력전압은 VR, 출력전압은 V0이다.)

  1. 삼각파
  2. 정현파
  3. 구형파
  4. 계단파
(정답률: 68%)
  • 비교기는 입력 전압이 기준 전압보다 높으면 High, 낮으면 Low를 출력하는 회로입니다. 기준전압이 $0\text{V}$일 때 사인파(정현파)가 입력되면, 전압의 부호가 바뀔 때마다 출력이 급격히 변하는 구형파가 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 오실로스코프로 관측하려고 하는 파형을 정지시키는 방법이 아닌 것은?

  1. 외부 동기
  2. 내부 동기
  3. 진원 동기
  4. 시차 동기
(정답률: 65%)
  • 오실로스코프의 트리거(동기) 방식에는 내부 동기, 외부 동기, 진원 동기가 있으며, 시차 동기는 파형을 정지시키는 표준 동기 방식에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 직류(DC) 전류계 및 직류 전압계로 쓰이는 계기는?

  1. 가동코일형
  2. 전류력계형
  3. 가동철편형
  4. 정전형
(정답률: 51%)
  • 가동코일형 계기는 자기장 내에서 전류가 흐르는 코일이 받는 힘을 이용하므로, 방향성이 있고 정밀하여 직류(DC) 전류 및 전압 측정에 주로 사용됩니다.

    오답 노트
    가동철편형: 직류와 교류 모두 측정 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
