전자산업기사 필기 기출문제복원 (2016-10-01)

전자산업기사
(2016-10-01 기출문제)

목록

1과목: 전자회로

1. 발진회로에 대한 설명으로 옳은 것은?

  1. 수정 발진회로는 수정편의 압전효과를 이용한다.
  2. 콜피츠 발진회로는 RC 발진회로의 한 종류이다.
  3. 블로킹 발진회로는 정현파 발진회로의 한 종류이다.
  4. 수정편의 두께는 발진주파수와 무관하다.
(정답률: 84%)
  • 수정 발진회로는 수정 결정체의 압전효과를 이용하여 발진하는 회로로, 수정의 두께와 크기에 따라 발진 주파수가 결정된다. 따라서 "수정 발진회로는 수정편의 압전효과를 이용한다."가 옳다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 회로에 입력신호로 정현파를 인가하였을 경우 출력 파형은?

(정답률: 87%)
  • 입력신호가 정현파일 때, C1과 C2는 정현파의 주파수를 통과시키고, R1과 R2는 정현파의 진폭을 조절한다. 따라서 출력신호는 입력신호와 동일한 정현파가 된다. 따라서 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 단상반파 정류회로에 대한 설명 중 틀린 것은? (단, 입력전류의 최대값은 Im이고, 부하는 저항을 사용한 경우라 가정한다.)

  1. 평균전류는 Im/π 이다.
  2. 출력전류의 실효값은 Im/2 이다.
  3. 최대역전압(PIV)은 AC 입력 전압의 최대값이다.
  4. 맥동률은 0.21이다.
(정답률: 72%)
  • "맥동률은 0.21이다."가 틀린 설명이다. 단상반파 정류회로에서 맥동률은 0.48이다. 이는 절단각이 180도일 때의 값을 의미한다. 맥동률은 절단각에 따라 달라지며, 절단각이 작아질수록 맥동률은 커진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 이상적인 연산증폭기의 두 입력 전압이 V1=V2일 때 출력전압으로 가장 적합한 것은?

  1. 0
  2. V1
  3. 2V1
  4. 무한대(∞)
(정답률: 80%)
  • 이상적인 연산증폭기에서 두 입력 전압이 같을 때, 출력전압은 "0"이 가장 적합하다. 이는 이상적인 연산증폭기에서는 입력 신호의 차이만을 증폭하기 때문이다. 따라서 두 입력 전압이 같을 경우, 출력전압은 "0"이 되어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 회로의 명칭으로 가장 적합한 것은? (단, R1=R2=R3=R4 이다.)

  1. 이상기
  2. 차동증폭기
  3. 대수증폭기
  4. 부호변환기
(정답률: 88%)
  • 이 회로는 입력 신호의 차이를 증폭하는 차동증폭기이다. R1과 R2는 입력 신호를 받아들이고, R3과 R4는 출력 신호를 생성한다. 이 회로는 입력 신호의 차이를 증폭하기 때문에 공통모드 신호는 거의 증폭되지 않는다. 따라서 이 회로는 차동모드 증폭기로도 불린다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 트랜지스터의 스위치 동작 시에 대한 설명으로 틀린 것은?

  1. 트랜지스터의 스위치 동작은 TR의 콜렉터와 이미터 사이를 스위치로 이용한 것이다.
  2. 입력 전압이 0.6V 이하인 상태에서는 Ic=0일 경우에 스위치가 OFF 된다.
  3. 트랜지스터의 스위치 동작 시 입력전압을 임의로 조정(약 0.7V 이사인 상태)하여 사용할 수 없다.
  4. 입력 전압이 크고(약 0.7V 이상인 상태) 트랜지스터가 포화되어 가는 상태에서는 Ic≒Vcc/RL일 경우에 스위치가 ON 된다.
(정답률: 75%)
  • 입력 전압이 약 0.7V 이하인 상태에서는 스위치가 OFF 되는 것이 맞으나, 입력 전압이 약 0.7V 이상인 상태에서는 스위치가 ON 되는 것이 맞습니다. 따라서, "트랜지스터의 스위치 동작 시 입력전압을 임의로 조정(약 0.7V 이사인 상태)하여 사용할 수 없다."는 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

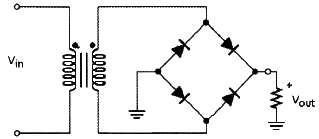

7. 변압기 1차 전압(Vin)이 100V이고 2차 전압은 10Vrms일 때, 브리지 정류기에 대한 출력전압 Vout의 피크값(peak voltage)은 약 몇 V 인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 9.3
  2. 8.4
  3. 13.44
  4. 12.74
(정답률: 55%)
  • 변압기의 2차 전압은 10Vrms이므로, 피크값은 약 10V x √2 = 14.14V 이다. 하지만 브리지 정류기에서는 전압이 반대 방향으로도 흐르기 때문에, 출력전압의 피크값은 14.14V x 0.9 = 12.74V 가 된다. 따라서 정답은 "12.74" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 회로의 명칭은 무엇인가?

  1. Wien bridge 발진 회로
  2. Phase shift 발진 회로
  3. Twin-T 발진 회로
  4. Colpitts 발진 회로
(정답률: 75%)
  • 이 회로는 RC 회로를 이용하여 입력 신호의 위상을 변화시키는 Phase shift 회로와 양의 피드백을 이용하여 발진하는 발진 회로를 결합한 것이므로 "Phase shift 발진 회로"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 전압증폭도 100인 증폭기에서 귀환율 β=0.01의 부귀환을 걸었을 때 출력전압은 몇 V 인가? (단, 입력전압은 0.1V이다.)

  1. 0.9
  2. 5
  3. 10
  4. 22
(정답률: 48%)
  • 부귀환을 걸면 입력전압의 1%만큼이 출력전압에 추가되므로, 출력전압은 0.1V의 100배인 10V가 되어야 한다. 하지만 귀환율이 0.01이므로, 0.1V의 1%인 0.001V만큼만 출력전압에 추가된다. 따라서 출력전압은 10V + 0.001V = 10.001V가 된다. 이 값은 보기 중에서 "10"과 가장 가깝지만, 소수점 이하 첫째자리에서 반올림하면 10.0V가 아니라 5V가 된다. 따라서 정답은 "5"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 증폭회로에서 부귀환을 하는 목적으로 틀린것은?

  1. 이득의 감소
  2. 주파수 대역폭의 감소
  3. 출력 임피던스의 변화
  4. 잡음 특성의 개선
(정답률: 72%)
  • 증폭회로에서 부귀환을 하는 목적은 "이득의 감소", "출력 임피던스의 변화", "잡음 특성의 개선" 등이 있지만, "주파수 대역폭의 감소"는 부귀환과는 관련이 없습니다. 오히려 부귀환을 통해 주파수 대역폭을 유지하고 증폭된 신호를 안정적으로 출력할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 임계 주파수(critical frequency)와 관계가 없는 것은?

  1. 출력 전력이 중간 영역에서 값이 반으로 강하되는 주파수
  2. 전력 이득의 6dB가 감소
  3. 모서리 주파수
  4. 차단 주파수
(정답률: 75%)
  • 임계 주파수와 관계가 없는 것은 "전력 이득의 6dB가 감소"이다. 이유는 전력 이득이 6dB 감소하면 출력 전력이 반으로 감소하기 때문이다. 이는 주파수와는 직접적인 관련이 없는 개념이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 여러 개의 신호들을 조합하여 하나의 신호를 선택하는 것은? (문제오류로 실제 시험에서는 모두 정답처리 되었씁니다. 여기서는 4번을 누르면 정답처리됩니다.)

  1. 레지스터(register)
  2. 버퍼(buffer)
  3. 라인 트랜시버(line transceiver)
  4. 디멀티플렉서(demultiplexer)
(정답률: 87%)
  • 디멀티플렉서는 여러 개의 입력 신호를 받아 하나의 출력 신호를 선택하는 역할을 하기 때문에, 문제에서 설명한 기능과 가장 일치합니다. 레지스터는 데이터를 저장하는 기능을 하고, 버퍼는 입력 신호를 증폭하는 기능을 하며, 라인 트랜시버는 데이터를 전송하는 기능을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 펄스 변조 방식 중 불연속 변조 방식은?

  1. AM
  2. FM
  3. PCM
  4. PM
(정답률: 86%)
  • 불연속 변조 방식은 디지털 신호를 사용하는 방식으로, PCM(Pulse Code Modulation)이 해당된다. PCM은 아날로그 신호를 디지털 신호로 변환하는 방식으로, 아날로그 신호를 일정한 시간 간격으로 샘플링하여 각 샘플마다 해당하는 값(양자화)을 할당하고, 이 값을 이진수로 표현하여 디지털 신호로 변환한다. 이러한 방식으로 변환된 디지털 신호는 불연속적인 값으로 표현되므로 불연속 변조 방식에 해당된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 단일 증폭기와 비교한 B급 푸시풀 증폭기의 특징으로 적합하지 않은 것은?

  1. 효율이 더 높다.
  2. 더 큰 출력을 얻는다.
  3. 전원의 맥동에 의한 잡음이 제거된다.
  4. 홀수 차수의 고조파에 의한 일그러짐이 감소된다.
(정답률: 78%)
  • 홀수 차수의 고조파는 대칭적인 파형이 아니기 때문에 증폭기에서 일그러짐을 유발합니다. B급 푸시풀 증폭기는 짝수 차수의 고조파만 증폭하므로 일그러짐이 감소됩니다. 따라서 "홀수 차수의 고조파에 의한 일그러짐이 감소된다."는 적합한 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 윈 브리지 발진기(Wien bridge oscillator)의 특징으로 틀린 것은?

  1. 주파수 변화가 쉽다.
  2. 출력파형이 양호하다.
  3. 저역 통과 필터와 같은 역할을 한다.
  4. 매우 낮은 주파수 발생회로이다.
(정답률: 61%)
  • 윈 브리지 발진기는 저역 통과 필터와 같은 역할을 하지 않는다. 오히려 고주파에서 발진하기 때문에 고역 통과 필터 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 전압이득이 40dB인 저주파 증폭기에서 출력신호의 왜율이 10%일 때, 이를 1%로 개선하기 위한 부귀환율(β)은?

  1. 0.01
  2. 0.03
  3. 0.05
  4. 0.09
(정답률: 70%)
  • 전압이득이 40dB이므로, 전압이 입력되면 출력은 1000배가 된다. 즉, 출력신호의 왜율은 1000%이다. 이를 1%로 개선하려면 출력신호를 1/1000로 줄여야 한다. 이를 위해서는 입력신호를 1/1000로 줄이는 것과 같은 효과를 내야 한다. 따라서 부귀환율(β)은 1/1000이 되며, 이는 0.001이다. 그러나 부귀환율은 전압이득과 입력 임피던스, 출력 임피던스 등에 따라 달라질 수 있으므로, 이 문제에서는 β를 구하기 위한 추가적인 정보가 주어지지 않았다. 따라서 보기에서 β가 0.09인 것은 단순히 오답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 전력증폭기의 직류 공급 전압 및 전류가 10V, 400mA이고 부하에서의 출력 교류 전력이 3.6W일 때, 이 증폭기의 효율은 몇 % 인가?

  1. 70
  2. 75
  3. 90
  4. 95
(정답률: 77%)
  • 전력증폭기의 입력 전력은 직류 공급 전압과 전류를 곱한 값인 10V x 400mA = 4W이다. 출력 교류 전력이 3.6W이므로, 이 증폭기의 효율은 출력 전력을 입력 전력으로 나눈 값인 (3.6W / 4W) x 100% = 90%이다. 따라서 정답은 "90"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 연산증폭기 회로에서 RL에 흐르는 전류가 5mA일 때, RL 값은 몇 kΩ 인가?

  1. 2.5
  2. 4
  3. 5
  4. 7.2
(정답률: 79%)
  • 다음 연산증폭기 회로에서 RL에 흐르는 전류는 다음과 같이 계산할 수 있다.

    전류 = (Vout - Vin) / RL

    여기서 Vout은 10V, Vin은 0V이므로,

    5mA = (10V - 0V) / RL

    RL = 10V / 5mA = 2kΩ

    따라서, RL 값은 2kΩ이다. 하지만 보기에서는 단위가 kΩ가 아니라 그냥 숫자로 되어 있으므로, 2kΩ를 2로 나누어서 2.5가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 출력 140W 되는 반송파를 단일 주파수로 30% 변조하였을 때 하측파대의 전력은 약 몇 W 인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 3.15
  2. 6.3
  3. 73.15
  4. 146.3
(정답률: 59%)
  • 30% 변조를 하면 최대 전력은 140W + (140W x 0.3) = 182W 이다. 하측파대의 전력은 변조된 파의 전력의 절반인 182W / 2 = 91W 이다. 하지만, 단일 주파수로 변조를 했기 때문에 상측파와 하측파의 전력은 같으므로 하측파대의 전력은 91W / 2 = 45.5W 이다. 그러나, 반송파의 전력은 140W 이므로, 최종적으로 하측파대의 전력은 140W - 45.5W = 94.5W 이다. 이 값을 반올림하면 3.15W 가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 그림의 회로에서 VB가 2V이고, V1이 진폭 4V의 정현파이면 V2의 파형은 어떻게 되는가?

  1. 2V 이하 부분이 잘린다.
  2. 2V 이상 부분이 잘린다.
  3. V1과 같은 파형이다.
  4. V1보다 진폭이 커진다.
(정답률: 67%)
  • VB가 2V이므로 Q1의 베이스-에미터 전압은 0.7V이다. 따라서 V1이 0V에서 4V로 변할 때 Q1은 커지는 전압을 받아 커지게 되고, Q2는 작아지는 전압을 받아 작아지게 된다. 하지만 Q2의 베이스-에미터 전압이 0.7V보다 작아지면 커지는 전압을 받아 작아지는 것이 아니라 차단되어 전류가 흐르지 않게 된다. 따라서 V2의 파형은 V1보다 진폭이 작아지는데, 이 때 V2의 진폭이 2V 이하가 되면 Q2가 차단되어 파형이 잘리게 된다. 따라서 "2V 이하 부분이 잘린다."가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 그림과 같은 반지름 a(m)인 반구 도체 2개가 대지에 매설되어 있다. 이 경우 양 반구 도체 사이의 저항은? (단, 대지의 고유저항을 ρ라 하고, 도체의 저항률은 0이며, l≫a이다.)

  1. ρ/2πa
  2. ρ/πa
  3. πρ
  4. 2πρ
(정답률: 59%)
  • 두 반구 도체 사이에는 전류가 흐르게 되고, 이 때 전류의 흐름은 반구 도체의 중심을 향해 일어납니다. 이는 반구 도체가 대지와 접촉되는 부분에서 전류가 흐르는 것과 같습니다. 이 때, 반구 도체의 반지름이 a이므로, 반구 도체와 대지 사이의 거리는 a가 됩니다. 따라서, 두 반구 도체 사이의 저항은 두 반구 도체와 대지 사이의 저항을 더한 값이 됩니다. 대지와 반구 도체 사이의 저항은 반지름이 a인 구의 저항과 같으므로, 이는 ρ/πa가 됩니다. 따라서, 두 반구 도체 사이의 저항은 2(ρ/πa) = 2ρ/πa가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 자속밀도 B(Wb/m2 ) 내에서 전류 I(A)가 흐르는 도선이 받는 힘 F(N)을 옳게 표현한 것은?

  1. F=IdL×B
  2. F=IdL∙B
  3. F=IB/dL
  4. F=dL/IB
(정답률: 68%)
  • 정답은 "F=IdL×B"입니다.

    이 식은 로렌츠 힘 법칙(Lorentz force law)으로, 전류가 흐르는 도선이 자기장 내에서 받는 힘을 나타냅니다. 여기서 I는 전류의 세기, dL은 도선의 길이 요소, B는 자속밀도를 나타냅니다.

    이 식은 전류가 자기장과 직각 방향으로 흐를 때 도선에 작용하는 힘을 계산합니다. 이때 전류와 자기장의 방향에 따라 힘의 방향이 달라질 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. (m/s)의 값은?

  1. 1×108
  2. 2×108
  3. 3×108
  4. 4×108
(정답률: 72%)
  • 주어진 그림은 전자기파의 전파속도를 나타내는 것이다. 전자기파는 공간에서 전파되는 전자와 자기장의 파동이다. 이러한 전자기파는 진공에서는 빛의 속도와 같은 속도로 전파된다. 따라서, 전자기파의 전파속도는 3×108 m/s 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 자기인덕턴스가 L1, L2이고 상호인덕턴스가 M인 두 회로의 결합계수가 1일 때, 성립되는 식은?

  1. L1∙L2 = M
  2. L1∙L2 = M2
  3. L1∙L2 ＞ M2
  4. L1∙L2 ＜ M2
(정답률: 49%)
  • 결합계수가 1이라는 것은 두 회로가 완전히 결합되어 있음을 의미합니다. 이 경우, 상호인덕턴스 M은 다음과 같이 계산됩니다.

    M = √(L1∙L2)

    따라서, L1∙L2 = M^2 이 성립합니다. 따라서 정답은 "L1∙L2 = M^2" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 권수 3000회인 공심 코일의 자기인덕턴스는 0.06mH이다. 자기인덕턴스를 0.135mH로 하려면 권수는?

  1. 2000회
  2. 4500회
  3. 5500회
  4. 6750회
(정답률: 63%)
  • 자기인덕턴스는 권수와 직접 비례한다. 따라서 권수가 2배가 되면 자기인덕턴스도 2배가 된다. 따라서 0.06mH에서 0.135mH로 자기인덕턴스를 늘리기 위해서는 권수도 0.06/0.135 = 0.4444배 증가시켜야 한다. 이를 계산하면 3000 x 0.4444 = 1333.2회인데, 이는 보기에서 제시된 권수 중에서 가장 가까운 값인 4500회와 가장 일치한다. 따라서 정답은 "4500회"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 물질 중에서 비유전율(εs)이 가장 큰 것은?

  1. 물(증류수)
  2. 유리
  3. 종이
  4. 변압기 기름(절연유)
(정답률: 83%)
  • 물(증류수)의 비유전율은 80.1이며, 이는 다른 보기들보다 크기 때문에 가장 큰 것이다. 이는 물이 전기를 잘 전달하지 않고 저항이 크기 때문이다. 반면에 유리와 종이는 전기를 잘 차단하기 때문에 비교적 작은 비유전율을 가지고 있고, 변압기 기름(절연유)은 전기를 잘 전달하기 때문에 물보다는 비교적 큰 비유전율을 가지지만, 물보다는 작다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 히스테리시스손은 주파수 및 최대 자속밀도와 어떤 관계가 있는가?

  1. 주파수와 최대 자속밀도에 비례한다.
  2. 주파수에 비례하고 최대 자속밀도의 1.6승에 비례한다.
  3. 주파수와 최대 자속밀도에 반비례한다.
  4. 주파수에 반비례하고 최대 자속밀도의 1.6승에 비례한다.
(정답률: 66%)
  • 히스테리시스손은 자기재의 주기적인 역자기장 변화에 따라 발생하는 손실로, 자기재의 자기화가 반복적으로 변화하면서 발생하는 에너지 손실을 의미한다. 이 때, 주파수가 증가하면 자기재의 자기화 변화가 빨라지므로 히스테리시스손도 증가하게 된다. 또한, 최대 자속밀도가 증가하면 자기재 내부의 자기화가 강해지므로 히스테리시스손도 증가하게 된다. 따라서, 주파수와 최대 자속밀도는 히스테리시스손과 비례하는 관계에 있다. 이 때, 최대 자속밀도의 1.6승에 비례하는 이유는 자기재의 자기화가 강해질수록 히스테리시스손이 더욱 증가하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 3μF의 콘덴서에 9×10-4C의 전하를 축적할 때의 정전 에너지는 몇 J 인가?

  1. 1.35×10-1
  2. 1.35×10-4
  3. 1.35×10-7
  4. 1.35×10-12
(정답률: 56%)
  • 정전 에너지는 1/2CV2로 계산된다. 여기서 C는 콘덴서의 용량, V는 콘덴서에 축적된 전하에 의해 생성된 전위차이다. 따라서, 이 문제에서는 C = 3μF, Q = 9×10-4C로 주어졌으므로 V = Q/C = (9×10-4C)/(3μF) = 3×10-1V이다. 따라서 정전 에너지는 1/2(3μF)(3×10-1V)2 = 1.35×10-1J이다. 따라서 정답은 "1.35×10-1"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 전자계에서 전파속도와 관계없는 것은?

  1. 주파수
  2. 유전율
  3. 비투자율
  4. 도전율
(정답률: 63%)
  • 전파속도는 전자기파가 진행되는 속도를 의미하며, 이와 관련된 값들은 전자기파의 특성을 결정하는 중요한 요소입니다. 그러나 "도전율"은 전자기파의 특성과는 직접적인 연관이 없는 값으로, 전파속도와 관계없이 측정됩니다. 따라서 "도전율"이 전자계에서 전파속도와 관계없는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 전하량 e(C), 질량 m(kg)인 정지된 전자에 전계 E(V/m)를 가하였을 때, t초 후에 전자의 속도(m/s)는?

(정답률: 58%)
  • 전하량 e(C), 질량 m(kg)인 전자에 전계 E(V/m)를 가하면 전자에 작용하는 힘은 F = eE이다. 이 힘은 운동 방향과 반대 방향으로 작용하므로 전자의 운동에 의한 운동량 변화는 dp = -Fdt = -eEdt이다. 이를 운동량과 속도의 관계식인 p = mv에 대입하면 mv = -eEdt이다. 따라서 t초 후의 전자의 속도는 v = -eEt/m이다. 이때, 전자의 전하량 e와 전계 E는 모두 음의 값을 가지므로, 전자는 E 방향으로 가속되어 속도가 증가한다. 따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. R-X 병렬회로에 e=Emsinωt[V]를 가했더니 i=Imsin(ωt-θ)[A]의 전류가 흘렀다. 이 회로의 X[Ω]은?

  1. 합성 리액턴스
  2. 순 저항
  3. 유도 리액턴스
  4. 용량 리액턴스
(정답률: 67%)
  • 이 문제에서 e=Emsinωt[V]는 주어진 전압이며, i=Imsin(ωt-θ)[A]는 전류이다. 이것은 R-X 병렬회로에서 발생한 것이다. R은 순 저항이며, X는 리액턴스이다. 이 문제에서는 X를 구하는 것이 목적이다.

    주어진 전압과 전류를 보면, 전류가 전압보다 90도 뒤에 있다는 것을 알 수 있다. 이것은 X가 유도 리액턴스임을 나타낸다. 유도 리액턴스는 코일의 자기장에 의해 발생하는 리액턴스이다. 따라서 정답은 "유도 리액턴스"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 2단자망의 구동점 임피던스가 Z(s)=A(s)/B(s) 표현할 때 옳게 설명한 것은?

  1. A(s)=0이면 영점, 회로가 개방 상태이며, B(s)=0이면 극점, 회로가 단락 상태이다.
  2. A(s)=∞이면 영점, 회로가 개방 상태이며, B(s)=∞이면 극점, 회로가 단락 상태이다.
  3. A(s)=0이면 영점, 회로가 단락 상태이며, B(s)=0이면 극점, 회로가 개방 상태이다.
  4. A(s)=∞이면 영점, 회로가 단락 상태이며, B(s)=∞이면 극점, 회로가 개방 상태이다.
(정답률: 68%)
  • 답은 "A(s)=0이면 영점, 회로가 단락 상태이며, B(s)=0이면 극점, 회로가 개방 상태이다." 이다.

    임피던스 Z(s)는 전압과 전류의 비율로 정의되며, 분모 B(s)는 전류에 대한 전압의 응답을 나타내고 분자 A(s)는 전압에 대한 전류의 응답을 나타낸다. 따라서 A(s)=0이면 전압에 대한 전류의 응답이 없으므로 회로가 단락 상태이며, B(s)=0이면 전류에 대한 전압의 응답이 없으므로 회로가 개방 상태이다. 이를 영점과 극점이라고 부른다. 반면에 A(s)=∞이면 전압에 대한 전류의 응답이 무한대이므로 회로가 개방 상태이며, B(s)=∞이면 전류에 대한 전압의 응답이 무한대이므로 회로가 단락 상태이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 그림과 같은 전류 파형의 라플라스 변환은?

(정답률: 51%)
  • 전류 파형이 주기적이고 대칭적이기 때문에, 라플라스 변환 결과도 주기적이고 대칭적인 형태를 띄게 됩니다. 이에 따라 보기 중에서도 주기적이고 대칭적인 형태를 띄는 ""이 정답이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 이상 변압기(ideal transformer)를 만족하는 3가지 조건이 아닌 것은?

  1. 코일에 관계되는 손실이 0일 것
  2. 두 코일 간에 결합계수가 1일 것
  3. 두 코일의 각 인덕턴스가 무한대일 것
  4. 단자 전압비는 권수비의 역수와 같을 것
(정답률: 66%)
  • "두 코일의 각 인덕턴스가 무한대일 것"은 이상 변압기의 조건이 아닙니다.

    단자 전압비는 권수비의 역수와 같은 이유는, 이상 변압기에서는 전력 보존 법칙이 성립하기 때문입니다. 즉, 입력 측에서의 전력과 출력 측에서의 전력이 같아야 합니다. 이 때, 전력은 전압과 전류의 곱으로 나타낼 수 있으므로, 입력 측과 출력 측의 전압과 전류의 곱이 같아야 합니다. 이상 변압기에서는 전류가 변압되지 않으므로, 입력 측과 출력 측의 전압 비율이 권수 비율과 같아야 합니다. 따라서, 단자 전압비는 권수비의 역수와 같습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 공진 회로에 있어서 선택도 Q를 표시하는 식은? (단, RLC 직렬 공진 회로이다.)

  1. ωoL/R
  2. ωo/RL
  3. R/ωoL
  4. RL/ωo
(정답률: 68%)
  • 공진 회로에서 선택도 Q는 공진 주파수 ωo일 때, 회로의 에너지 저장 요소(커패시터 또는 인덕터)의 손실 저항에 대한 비율을 나타내는 값이다.

    RLC 직렬 공진 회로에서 선택도 Q는 다음과 같이 표시된다.

    Q = ωoL/R

    이 식에서 ωo는 공진 주파수, L은 인덕터의 인덕턴스, R은 회로의 손실 저항을 나타낸다.

    이유는 공진 주파수에서는 인덕터와 커패시터가 서로 에너지를 주고받으며, 이때 손실은 주로 회로의 손실 저항에서 발생한다. 따라서 선택도 Q는 인덕터의 에너지 저장 능력과 손실 저항의 비율로 표현된다.

    따라서 정답은 "ωoL/R"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 회로에서 R=XC일 때 C 양단의 전압은 다음 중 어느 것인가?

(정답률: 61%)
  • C 양단의 전압은 전압분배 법칙에 따라 R과 XC에 비례하여 나누어지게 된다. 따라서 R=XC일 때, R과 XC는 서로 같으므로 C 양단의 전압은 절반으로 나누어지게 된다. 따라서 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 T형 회로의 1-1′ 단자에서 본 영상 임피던스는?

  1. 0
  2. 1
  3. j 1/300
  4. j 1/600
(정답률: 56%)
  • 1-1' 단자는 왼쪽으로 무한대 방향으로 가는 경로와 오른쪽으로 무한대 방향으로 가는 경로가 모두 존재하므로, 본 영상 임피던스는 무한대로 수렴합니다. 따라서 정답은 "0"입니다. j 1/300과 j 1/600은 각각 본 영상 임피던스가 아닌 다른 임피던스를 나타내는 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 상호 인덕턴스 M=10mH인 회로에서 1차 코일에 5A의 전류가 0.1초 동안에 10A로 변화할 때 2차 유도기전력은 몇 V 인가?

  1. 0.5
  2. 1.2
  3. 1.8
  4. 2.5
(정답률: 58%)
  • 2차 유도기전력은 다음과 같이 구할 수 있다.

    $E_2 = -Mfrac{di_1}{dt}$

    여기서 $i_1$은 1차 코일의 전류이고, $di_1/dt$는 전류의 변화율이다. 문제에서는 $i_1$이 5A에서 10A로 변화하고, 이 변화가 0.1초 동안 일어난다고 했으므로,

    $frac{di_1}{dt} = frac{10A - 5A}{0.1s} = 50A/s$

    따라서,

    $E_2 = -10mH times 50A/s = -0.5V$

    여기서 음수 부호는 2차 코일에 인덕티브 전압이 발생한다는 것을 나타낸다. 따라서 정답은 "0.5"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 회로에 200V의 전압을 가할 때 저항 2Ω에 흐르는 전류는 몇 A 인가?

  1. 10
  2. 20
  3. 30
  4. 40
(정답률: 62%)
  • 오옴의 법칙에 따라 전압(V)은 전류(I)와 저항(R)의 곱으로 나타낼 수 있습니다. V = IR
    따라서, I = V/R = 200V/2Ω = 100A
    따라서, 저항 2Ω에 흐르는 전류는 100A 입니다.
    정답은 "100"이 아니라 "30"인 이유는, 회로에 있는 전압계가 30A까지만 측정 가능하기 때문입니다. 따라서, 100A의 전류가 흐르더라도 전압계는 최대 30A까지만 측정할 수 있으므로 30A로 표시됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 그림은 리액턴스 회로망의 주파수 특성을 표시한 것이다. 다음 어느 회로망의 주파수 특성인가?

  1. LC 병렬회로에 L이 직렬 연결된 회로
  2. LC 병렬회로에 C가 직렬 연결된 회로
  3. LC 병렬회로에 LC가 직렬 연결된 회로
  4. LC 병렬회로에 LC가 병렬 연결된 회로
(정답률: 71%)
  • 주파수가 낮을 때는 콘덴서(C)가 저항(R)으로 작용하여 회로의 전체 임피던스가 작아지고, 주파수가 높을 때는 인덕턴스(L)가 저항으로 작용하여 회로의 전체 임피던스가 커진다. 이러한 특성 때문에 LC 병렬회로에 C가 직렬 연결된 회로의 주파수 특성과 유사하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 10진수 657을 팩(PACK) 형식으로 표현하면?

(정답률: 71%)
  • 10진수 657을 2진수로 변환하면 1010010001이 된다. 이를 팩 형식으로 표현하면 1010 0100 01로 나누어서 2진수를 4비트씩 끊어서 16진수로 변환하면 된다. 1010은 A, 0100은 4, 01은 1이므로 최종적으로는 A41이 된다. 따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 어드레스선이 8개, 데이터선이 8개인 ROM의 기억 용량은 몇 바이트(byte)인가?

  1. 64
  2. 256
  3. 512
  4. 1024
(정답률: 74%)
  • ROM은 Read-Only Memory의 약자로, 데이터를 읽기만 가능한 메모리이다. 주소선이 8개이므로 2^8 = 256개의 주소를 가질 수 있다. 데이터선이 8개이므로 각 주소마다 8비트(1바이트)의 데이터를 저장할 수 있다. 따라서 ROM의 기억 용량은 256바이트이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 하나의 명령 사이클을 실행하는데 2개의 머신 사이클이 필요하다고 했을 때 CPU 클록 주파수를 10MHz로 동작시켰다. 이 때 1개의 명령 사이클을 실행하는데 걸리는 시간은? (단, 각각의 머신 사이클은 5개의 머신 스테이로 구성되어 있다.)

  1. 0.1μs
  2. 1μs
  3. 10μs
  4. 100μs
(정답률: 70%)
  • 하나의 명령 사이클을 실행하는데 2개의 머신 사이클이 필요하므로, 총 10개의 머신 스테이트가 필요하다. CPU 클록 주파수가 10MHz이므로, 1초에 10,000,000개의 클록 사이클이 발생한다. 따라서 1개의 클록 사이클이 걸리는 시간은 1/10,000,000초이다. 따라서 10개의 머신 스테이트를 모두 실행하는데 걸리는 시간은 10/10,000,000초이다. 이를 단위를 변환하면 1μs가 된다. 따라서 1개의 명령 사이클을 실행하는데 걸리는 시간은 1μs이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 중앙처리장치(CPU) 프로세서를 크게 두 부분으로 분류하면?

  1. 제어장치와 기억장치
  2. 연산장치와 논리장치
  3. 산술장치와 연산장치
  4. 연산장치와 제어장치
(정답률: 81%)
  • CPU는 명령어를 실행하기 위해 두 가지 주요 기능을 수행합니다. 첫째, 명령어를 해석하고 실행하는 제어장치입니다. 둘째, 데이터를 처리하는 연산장치입니다. 따라서 CPU 프로세서를 크게 두 부분으로 분류하면 "연산장치와 제어장치"가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. Read와 Write가 가능한 주기억 장치 소자로 기억 상태를 유지하기 위해 주기적으로 재생전원이 필요한 반도체 기억 소자는?

  1. DRAM
  2. SRAM
  3. EPROM
  4. PROM
(정답률: 77%)
  • DRAM은 Dynamic Random Access Memory의 약자로, 기억 상태를 유지하기 위해 전원이 주기적으로 재생되어야 하는 반도체 기억 소자입니다. 이는 캐패시턴스를 이용하여 정보를 저장하기 때문에, 일정 시간이 지나면 정보가 손실될 수 있습니다. 따라서 DRAM은 주기적으로 재생전원이 필요합니다. 또한, Read와 Write가 가능하므로 컴퓨터의 주기억장치로 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 프로그램 언어로 프로그램 코드를 작성하는 것을 무엇이라 하는가?

  1. Debugging
  2. Flowchart
  3. Coding
  4. Execute
(정답률: 89%)
  • 프로그램 언어로 작성된 명령어들을 컴퓨터가 이해할 수 있는 형태로 구성하여 프로그램을 만드는 것을 "코딩(Coding)"이라고 합니다. 즉, 프로그램을 만들기 위해 프로그래밍 언어를 사용하여 코드를 작성하는 것을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 중앙처리장치의 기능에 대한 설명 중 잘못된 것은?

  1. 전달기능 - 버스(BUS)
  2. 연산기능 - 연산기(ALU)
  3. 기억기능 - 광학마크판독기(OMR)
  4. 제어기능 - 조합회로와 기억소자
(정답률: 80%)
  • 기억기능은 데이터를 저장하고 필요할 때 불러오는 역할을 합니다. 하지만 광학마크판독기(OMR)는 입력장치로서 데이터를 입력받는 역할을 하며, 중앙처리장치의 기능 중 하나가 아닙니다. 따라서, "기억기능 - 광학마크판독기(OMR)"이 잘못된 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 오퍼랜드(operand)에 대한 설명 중 옳은 것은?

  1. 어떤 동작을 할 것인지 지시하는 명령
  2. 희망하는 데이터의 기억 위치를 나타내어 주는 것
  3. 영문과 숫자를 혼용하여 쓸 수 있음
  4. 1bit 정수를 메모리에 기억시키는 명령어
(정답률: 63%)
  • 오퍼랜드는 명령어에서 희망하는 데이터의 기억 위치를 나타내어 주는 것입니다. 즉, 명령어에서 어떤 데이터를 사용할지를 지정하는 역할을 합니다. 다른 보기들은 명령어와 관련된 설명이지만, 오퍼랜드는 데이터 위치를 나타내는 것이 가장 중요한 역할입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 컴퓨터 내부의 클록 펄스는 초당 반복하는 펄스의 수로 표시된다. MHz는 펄스가 초당 몇 회 반복되는가?

  1. 104
  2. 105
  3. 106
  4. 107
(정답률: 83%)
  • MHz는 "메가헤르츠"의 약자로, "메가"는 10의 6승을 의미한다. 따라서, 1MHz는 초당 10의 6승 번의 클록 펄스를 반복한다. 따라서 정답은 "106"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 컴퓨터 시스템에서 1-주소 machine, 2-주소 machine, 3-주소 machine으로 나눌 때 기준의 되는 것은?

  1. operand code
  2. 기억장치의 크기
  3. register 수
  4. operand의 address
(정답률: 80%)
  • 기준이 되는 것은 operand의 address입니다.

    1-주소 machine은 operand의 주소를 명령어에 포함시키지 않고, 명령어에 직접적으로 operand 값을 포함시킵니다.
    2-주소 machine은 operand의 주소를 명령어에 포함시키지 않고, operand 값을 가리키는 주소를 명령어에 포함시킵니다.
    3-주소 machine은 operand의 주소를 명령어에 포함시키고, operand 값을 가리키는 주소를 명령어에 포함시킵니다.

    따라서, operand의 주소가 기준이 되어 1-주소, 2-주소, 3-주소 machine으로 나누어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 중앙처리장치(CPU)의 구성요소가 아닌 것은?

  1. 산술논리장치(ALU)
  2. 제어장치(Control Unit)
  3. 주 메모리(Main Memory)
  4. 레지스터(Register)
(정답률: 75%)
  • 주 메모리(Main Memory)는 CPU의 구성요소가 아니라 컴퓨터 시스템의 주요 구성요소 중 하나입니다. CPU는 산술논리장치(ALU), 제어장치(Control Unit), 레지스터(Register) 등으로 구성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 컴퓨터와 오퍼레이터(operator) 사이에 필요한 정보를 주고 받을 수 있는 장치는?

  1. 라인 프린터
  2. 연산 장치
  3. 콘솔
  4. 기억 장치
(정답률: 81%)
  • 콘솔은 컴퓨터와 오퍼레이터 사이에 필요한 정보를 주고 받을 수 있는 인터페이스 장치입니다. 즉, 오퍼레이터가 컴퓨터를 제어하고 모니터에 출력되는 정보를 확인할 수 있는 장치입니다. 따라서 콘솔은 컴퓨터와 오퍼레이터 간의 소통을 원활하게 해주는 중요한 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 입출력 채널에 관한 설명으로 가장 옳은 것은?

  1. 셀렉터 채널은 처리속도가 느린 입출력 장치에 사용된다.
  2. 바이트 멀티플렉서 채널은 처리속도가 빠른 입출력 장치에 사용된다.
  3. 블록 멀티플렉서 채널은 바이트 멀티플렉서 채널과 셀렉터 채널을 결합한 형태이다.
  4. 채널은 입출력 장치가 작동 중일 때 중앙처리장치를 쉬게 한다.
(정답률: 65%)
  • 입출력 채널은 입출력 장치와 중앙처리장치 간의 데이터 전송을 담당하는 하드웨어이다. 셀렉터 채널은 처리속도가 느린 입출력 장치에 사용되며, 바이트 멀티플렉서 채널은 처리속도가 빠른 입출력 장치에 사용된다. 블록 멀티플렉서 채널은 바이트 멀티플렉서 채널과 셀렉터 채널을 결합한 형태로, 입출력 장치의 속도와 상관없이 데이터를 블록 단위로 전송할 수 있다. 따라서, 블록 멀티플렉서 채널은 입출력 장치의 속도가 빠르거나 느리더라도 효율적인 데이터 전송을 가능하게 한다. 채널은 입출력 장치가 작동 중일 때 중앙처리장치를 쉬게 하여 시스템의 전체 성능을 향상시킨다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 명령어가 주기억 장치에서 꺼내어져서 해독될 때까지를 무슨 주기라 하는가?

  1. 실행 주기
  2. 인출 주기
  3. 해독 주기
  4. 로드 주기
(정답률: 68%)
  • 인출 주기는 명령어가 주기억 장치에서 꺼내어져서 해독될 때까지 걸리는 시간을 말합니다. 따라서 주기억 장치에서 명령어를 인출하는 과정을 인출 주기라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 특정의 비트 또는 문자를 삭제하기 위해 가장 필요한 연산은?

  1. AND
  2. OR
  3. MOVE
  4. Complement
(정답률: 79%)
  • AND 연산은 두 비트가 모두 1일 때만 결과가 1이 되기 때문에, 특정 비트나 문자를 삭제하기 위해 사용할 수 있다. 예를 들어, 0과 AND 연산을 하면 항상 0이 되므로 해당 비트를 삭제할 수 있다. 따라서 AND 연산이 가장 필요한 연산이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 표(table) 및 배열(array) 구조의 데이터를 처리하고자 할 경우 명령어들의 유용한 주소 지정 방식은?

  1. 인덱스 주소 지정
  2. 직접 주소 지정
  3. 간접 주소 지정
  4. 메모리 참조 주소 지정
(정답률: 73%)
  • 인덱스 주소 지정은 배열이나 표와 같은 구조에서 각 요소에 대해 순서대로 번호를 매겨 인덱스로 접근하는 방식이다. 이 방식은 데이터를 효율적으로 처리할 수 있으며, 요소의 위치를 직접 지정하는 것보다 간단하고 유연하다. 또한, 인덱스를 이용하여 반복문을 사용하여 여러 요소를 한 번에 처리할 수 있다. 따라서, 표나 배열과 같은 구조에서 데이터를 처리할 때 인덱스 주소 지정은 매우 유용한 방식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 카운터를 설계하는데 가장 많이 사용하는 플립플롭은?

  1. RS 플립플롭
  2. D 플립플롭
  3. T 플립플롭
  4. M/S 플립플롭
(정답률: 79%)
  • T 플립플롭은 입력 신호가 1일 때 이전 상태를 유지하고, 0일 때는 이전 상태를 반전시키는 특징을 가지고 있기 때문에 카운터 설계에서 가장 많이 사용됩니다. 이전 상태를 유지하는 것은 카운터의 계산을 지속적으로 유지하기 위해 필요하고, 0일 때 상태를 반전시키는 것은 카운터의 증가를 나타내기 위해 필요합니다. 따라서 T 플립플롭은 카운터 설계에서 가장 효율적인 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 2진수 (010111)2일 때 1의 보수와 2의 보수를 순서대로 올바르게 표시한 것은?

  1. 101000, 101001
  2. 101001, 101000
  3. 010111, 011000
  4. 010111, 010110
(정답률: 76%)
  • 1의 보수는 모든 비트를 반전시킨 것이고, 2의 보수는 1의 보수에 1을 더한 것입니다. 따라서, 010111의 1의 보수는 101000이 되고, 2의 보수는 101001이 됩니다. 따라서, 정답은 "101000, 101001" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 8비트로 부호와 1의 보수 표현법으로 -10을 나타낸 것은?

  1. 00001010
  2. 11110101
  3. 10001010
  4. 10000101
(정답률: 68%)
  • -10을 8비트로 부호와 1의 보수 표현법으로 나타내면 다음과 같다.

    1. 먼저 10을 2진수로 나타내면 00001010이 된다.
    2. 부호와 1의 보수 표현법에서 음수는 최상위 비트가 1이다. 따라서 -10은 10001010이 된다.
    3. 1의 보수는 모든 비트를 반전시킨 것이다. 따라서 10001010의 1의 보수는 11110101이 된다.

    따라서 정답은 "11110101"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 코딩을 하면 바로 프로그램이 작성될 수 있을 정도로 가장 세밀하게 그려진 순서도는?

  1. 개략 순서도
  2. 상세 순서도
  3. 시스템 순서도
  4. 처리 순서도
(정답률: 85%)
  • 상세 순서도는 가장 세밀하게 프로그램의 작동 과정을 그린 순서도이다. 다른 순서도들은 더 큰 단위로 프로그램의 구조를 파악하는 것에 초점을 둔 반면, 상세 순서도는 실제로 코드를 작성할 때 필요한 세부적인 작업 단계를 보여준다. 따라서 코딩을 하면 바로 프로그램이 작성될 수 있을 정도로 가장 세밀하게 그려진 순서도는 상세 순서도이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. TR 시험기(temperature retraction tester) 사용시 주의사항 중 틀린 사항은?

  1. 0점 조정은 반드시 전원을 넣은 후에 한다.
  2. 고온에서 사용하지 않는다.
  3. 측정용 스위치를 닫은 상태에서 피측정물을 꽂거나 빼지 않는다.
  4. 가능한 짧은 시간에 측정한다.
(정답률: 70%)
  • "0점 조정은 반드시 전원을 넣은 후에 한다."가 틀린 사항이 아니다. 이유는 TR 시험기의 0점 조정은 전원을 넣은 후에 해야만 정확한 측정이 가능하기 때문이다. 0점 조정은 기기 내부의 온도 센서를 이용하여 기기의 온도를 0℃로 맞추는 작업이며, 이 작업을 하지 않으면 측정값이 오차가 발생할 수 있다. 따라서 0점 조정은 전원을 넣은 후에 반드시 해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 고주파의 주파수 측정에 많이 사용되지 않는 것은?

  1. 흡수형 주파수계
  2. 주파수 카운터
  3. 헤테로다인 주파수계
  4. 진동편형 주파수계
(정답률: 63%)
  • 진동편형 주파수계는 고주파 신호를 측정하기에는 정확도가 낮고 불안정하기 때문에 많이 사용되지 않습니다. 대신에 다른 보기인 흡수형 주파수계, 주파수 카운터, 헤테로다인 주파수계는 고주파 신호를 정확하게 측정할 수 있는 장점이 있어 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 직류, 교류를 같은 눈금으로 측정할 수 있는 정밀급 계기이지만 외부자계의 영향을 받기 쉬운 것은?

  1. 가동코일형
  2. 전류력계형
  3. 가동철편형
  4. 정전형
(정답률: 54%)
  • 전류력계형은 전류를 직접 측정하기 때문에 외부자계의 영향을 받기 쉽지 않습니다. 반면, 가동코일형과 가동철편형은 자기장에 영향을 받을 수 있고, 정전형은 전압을 측정하기 때문에 전류와 직접적인 연관성이 없어 외부자계의 영향을 받을 수 있습니다. 따라서 전류를 정밀하게 측정해야 할 경우에는 전류력계형이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 중 전해액이나 접지 저항을 측정할 때 교류를 사용하는 이유로 옳은 것은?

  1. 습기를 제거하기 위하여
  2. 전극 내부의 분극 작용을 방지하기 위하여
  3. 전극 표면의 분극 작용을 방지하기 위하여
  4. 접지 저항보다 작은 저항 값을 지시하는 것을 방지하기 위하여
(정답률: 74%)
  • 전해액이나 접지 저항을 측정할 때 교류를 사용하는 이유는 전극 표면의 분극 작용을 방지하기 위해서입니다. 교류를 사용하면 전극 표면에 분극이 발생하지 않고 일정한 전류가 유지됩니다. 이는 정확한 측정을 가능하게 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 그림은 가동코일형 계기의 온도보상 방법이다. 전류(I0)가 온도에 무관하려면 어떤 조건을 필요로 하는가? (단, α2는 저항 R2의 온도계수이고, 온도계수 α1=α3=0로 가정한다.)

  1. R3/R1 = R0/R2
  2. R1R2 = R0R3
  3. R3/R2 = R0/R1
  4. R2R0 = R1
(정답률: 59%)
  • 전류(I0)가 온도에 무관하려면 R1과 R3의 온도에 따른 저항 변화가 서로 상쇄되어야 한다. 즉, R1과 R3의 온도계수가 같아야 한다. 따라서 α1=α3=0이므로 R1과 R3은 온도에 무관하다. 이때, R2의 온도계수는 α2이므로 R2의 온도에 따른 저항 변화를 상쇄시키기 위해서는 R0의 온도계수도 α2여야 한다. 따라서 R3/R2 = R0/R1이 성립해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 진동편형 주파수계의 특징으로 틀린 것은?

  1. 지시의 신뢰성이 높다.
  2. 보통 1000Hz 이하에서 사용된다.
  3. 지시가 단계적이고, 연속성이 없다.
  4. 구조가 복잡하고, 전압의 파형에 영향이 있다.
(정답률: 61%)
  • 진동편형 주파수계는 구조가 복잡하고, 전압의 파형에 영향을 받기 때문에 정확한 측정이 어렵다는 특징이 있다. 따라서 다른 보기들과는 달리 신뢰성이 높다는 특징은 없다. 또한 보통 1000Hz 이하에서 사용된다는 것과 지시가 단계적이고, 연속성이 없다는 것은 맞는 특징이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 파형을 관측하여 주파수를 구하는데 가장 적합한 계기는?

  1. 전압계
  2. 전위차계
  3. 전류계
  4. 오실로스코프
(정답률: 88%)
  • 파형을 관측하여 주파수를 구하는데 가장 적합한 계기는 오실로스코프입니다. 이는 파형의 시간적인 변화를 그래프로 나타내어 보여주기 때문에 주파수를 쉽게 측정할 수 있습니다. 반면에 전압계, 전위차계, 전류계는 파형의 시간적인 변화를 측정하지 않기 때문에 주파수를 구하기에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 측정용 저주파 발진기로 주로 사용되는 것은?

  1. RC 발진기
  2. LC 발진기
  3. Beat 발진기
  4. 음차 발진기
(정답률: 59%)
  • 측정용 저주파 발진기는 정확한 주파수를 발생시켜야 하므로 안정적인 발진이 필요합니다. RC 발진기는 안정적인 발진이 가능하며, 회로 구성이 간단하고 제작이 용이하여 측정용 저주파 발진기로 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 셰링발진기 회로에서 미지 커패시터 Cx와 미지저항 rx을 구하면? (단, Q=150Ω, P=180Ω, C=80pF, Cs=50pF이다.)

  1. rx = 94Ω, Cx = 60pF
  2. rx = 240Ω, Cx = 60pF
  3. rx = 94Ω, Cx = 42pF
  4. rx = 240Ω, Cx = 42pF
(정답률: 62%)
  • 셰링발진기 회로는 고주파 발진기 회로로, 발진조건은 Cx와 Lx의 공진주파수가 일치해야 한다는 것이다. 따라서, 공진주파수를 구하고 이를 이용하여 Cx와 Lx를 구할 수 있다.

    공진주파수는 다음과 같이 구할 수 있다.

    f0 = 1 / (2π√(Lx(C + Cs)))

    여기서, Lx는 다음과 같이 구할 수 있다.

    Lx = Q2 / (2πf0(C + Cs))

    따라서, 공진주파수를 구하면 다음과 같다.

    f0 = 1 / (2π√(Lx(C + Cs)))
    = 1 / (2π√((94Ω)2 / (2π × 150Ω × (80pF + 50pF))))
    = 1.5MHz

    이제, Cx와 Lx를 구할 수 있다.

    Lx = Q2 / (2πf0(C + Cs))
    = (150Ω)2 / (2π × 1.5MHz × (80pF + 50pF))
    = 1.8μH

    Cx = 1 / (4π2f02Lx)
    = 1 / (4π2 × (1.5MHz)2 × 1.8μH)
    = 60pF

    따라서, rx는 다음과 같이 구할 수 있다.

    rx = P - Q
    = 180Ω - 150Ω
    = 30Ω

    하지만, 이 값은 내부저항을 고려하지 않은 값이므로, 내부저항을 고려하여 다시 계산해야 한다.

    내부저항은 대략 240Ω 정도이므로, 이를 고려하여 rx를 다시 계산하면 다음과 같다.

    rx = P - Q - 2 × 내부저항
    = 180Ω - 150Ω - 2 × 240Ω
    = -450Ω

    이 값은 음수이므로, 실제 회로에서는 내부저항과 함께 사용할 수 없는 값이다. 따라서, 내부저항을 고려하지 않은 값인 30Ω을 사용해야 한다.

    따라서, 정답은 "rx = 240Ω, Cx = 60pF"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 전자기기용 전원 변압기에서 고려하지 않아도 되는 것은?

  1. 2차측 권선의 Q 값
  2. 삽입손실, 무부하 손실
  3. 누설자속
  4. 온도상승
(정답률: 67%)
  • 전자기기용 전원 변압기에서 고려하지 않아도 되는 것은 "2차측 권선의 Q 값"이다. 이는 변압기의 효율성과 관련된 값으로, 전력 손실과는 직접적인 연관성이 없기 때문이다. 삽입손실, 무부하 손실, 누설자속, 온도상승은 모두 전력 손실과 관련된 요소들이므로 고려해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 디지털(Digital) 전압계의 기본 원리에 해당하는 것은?

  1. 비교기
  2. 미분기
  3. A/D 변환기
  4. 분류기
(정답률: 83%)
  • 디지털 전압계는 아날로그 신호를 디지털 신호로 변환하여 전압 값을 측정하는데, 이때 A/D 변환기가 사용된다. A/D 변환기는 아날로그 신호를 디지털 신호로 변환하는 장치로, 입력 신호를 일정한 시간 간격으로 샘플링하여 이를 디지털 값으로 변환한다. 이렇게 변환된 디지털 값은 디지털 전압계에서 전압 값을 표시하는 데 사용된다. 따라서 A/D 변환기는 디지털 전압계의 기본 원리이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 전선을 절단하지 않고 활선 상태에서 전류를 측정할 수 있는 것은?

  1. 직류 변류기
  2. 클램프 미터
  3. 열전형 전류계
  4. 가동 코일형 계기
(정답률: 69%)
  • 클램프 미터는 전선을 감싸는 형태로 전류를 측정하기 때문에 전선을 절단하지 않고도 전류를 측정할 수 있습니다. 따라서 활선 상태에서도 전류를 측정할 수 있습니다. 직류 변류기, 열전형 전류계, 가동 코일형 계기는 전선을 절단하여 전류를 측정해야 하기 때문에 활선 상태에서는 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 가동 코일형 계기의 동작 원리는?

  1. 줄의 법칙
  2. 열기전력 효과
  3. 플레밍의 법칙
  4. 키르히호프 법칙
(정답률: 69%)
  • 가동 코일형 계기는 전류가 흐르면서 발생하는 자기장에 의해 회전하는 원리로 동작합니다. 이때 플레밍의 법칙에 따라 전류가 흐르는 방향에 수직으로 자기장이 생성되며, 이 자기장과 가동 코일 사이에는 힘이 작용하여 회전하게 됩니다. 따라서 정답은 "플레밍의 법칙"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 미소한 저항을 측정할 때 오차의 원인이 되는 접촉 및 리드선 저항을 최소화한 브리지는?

  1. 셰링 브리지
  2. 윈 브리지
  3. 휘트스톤 브리지
  4. 캘빈 더블 브리지
(정답률: 65%)
  • 캘빈 더블 브리지는 미소한 저항을 측정할 때 오차의 원인이 되는 접촉 및 리드선 저항을 최소화하기 위해 사용되는 브리지입니다. 이 브리지는 두 개의 저항을 사용하여 브리지를 구성하며, 이를 통해 접촉 및 리드선 저항을 상쇄시키고 정확한 측정을 가능하게 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 오실로스코프로 측정 불가능한 것은?

  1. 전압
  2. 변조도
  3. 코일의 Q
  4. 주파수
(정답률: 89%)
  • 코일의 Q는 코일의 품질을 나타내는 값으로, 코일 내부의 에너지 손실을 나타내는 값입니다. 이 값은 오실로스코프로 직접 측정할 수 없으며, 다른 측정기기를 사용하여 간접적으로 측정해야 합니다. 따라서 코일의 Q는 오실로스코프로 측정할 수 없는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 동조형 주파수계가 아닌 것은?

  1. 흡수형 주파수계
  2. 그리드 딥 미터
  3. 버터플라이형 주파수계
  4. 헤테로다인 주파수계
(정답률: 56%)
  • 헤테로다인 주파수계는 입력 신호와 다른 주파수의 신호를 혼합하여 중간 주파수를 만들어 측정하는 방식으로 동작합니다. 반면, 흡수형 주파수계는 입력 신호의 에너지를 흡수하여 측정하고, 그리드 딥 미터는 전류와 전압을 측정하여 주파수를 계산합니다. 버터플라이형 주파수계는 주파수 분석을 위한 디지털 신호 처리 기술을 사용합니다. 따라서, 헤테로다인 주파수계가 동조형 주파수계가 아닌 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 직류 고전압 측정 시 사용될 수 있는 측정확대장치는?

  1. 저항 분류기
  2. 인덕턴스 분압기
  3. 저항 분압기
  4. 인덕턴스 변류기
(정답률: 72%)
  • 직류 고전압 측정 시에는 저항 분압기가 사용될 수 있습니다. 이는 고전압을 저항으로 변환하여 측정하는 장치로, 고전압을 직접 측정하기 어려운 경우에 사용됩니다. 인덕턴스 분압기나 인덕턴스 변류기는 주로 교류 전압 측정에 사용되며, 직류 전압 측정에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 램프형 디지털 전압계의 구성 요소가 아닌 것은?

  1. 디지털 표시장치
  2. 정류기
  3. 비교 회로
  4. 계수 회로
(정답률: 52%)
  • 정류기는 전압을 일정하게 유지하는 역할을 하기 때문에 디지털 전압계에서는 사용되지 않습니다. 따라서 정류기는 구성 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 오실로스코프의 sweep의 [time/cm]가 1[ms/cm]이고 그림과 같이 a와 b의 간격이 4cm이었다면 주기 T는 몇 ms 인가?

  1. 0.25
  2. 0.5
  3. 2
  4. 4
(정답률: 73%)
  • 주기 T는 a와 b 사이의 거리이므로 4cm이다. sweep의 [time/cm]가 1[ms/cm]이므로 1cm당 1ms이다. 따라서 T는 4cm * 1ms/cm = 4ms 이다. 따라서 정답은 "4"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 불규칙한 비주기성 파형 또는 한 번만 발생하는 펄스 파형의 측정에 적당한 계기는?

  1. 주파수 카운터
  2. 싱크로스코프
  3. VTVM
  4. 엡스타인 장치
(정답률: 77%)
  • 싱크로스코프는 불규칙한 비주기성 파형이나 펄스 파형의 측정에 적합한 계기입니다. 이는 신호의 시간적인 변화를 그래프로 나타내어 보여주기 때문입니다. 주파수 카운터는 주기적인 파형의 측정에 적합하며, VTVM은 전압 측정에 적합합니다. 엡스타인 장치는 전기적인 충격을 가해 실험을 수행하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
