1과목: 전자회로

1. LED 세그먼트의 활용법으로 옳은 것은?

  1. 공통 애노드(Common Anode)끝단에 전원을 연결한다.
  2. 공통 애노드(Common Anode)끝단에 접지를 연결한다.
  3. 공통 애노드(Common Anode)끝단에 세그먼트의 캐소드 단자를 각각 전원을 연결한다.
  4. 공통 애노드(Common Anode)끝단에 세그먼트의 캐소드 단자를 각각 접지를 연결한다.
(정답률: 77%)
  • 공통 애노드(Common Anode) 방식은 모든 LED의 애노드(+) 단자가 하나로 묶여 있는 구조입니다.
    따라서 공통 애노드 끝단에 전원을 연결하고, 각 세그먼트의 캐소드(-) 단자를 제어하여 LED를 점등시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 회로에서 Vi = Vmsinωt 의 파형을 인가하였을 때, 출력 파형에 해당되는 회로는? (단, Vm은 3V보다 크다.)

  1. 양단 클리퍼 회로
  2. 톱니파 발생 회로
  3. 정현파 발생 회로
  4. AND 게이트 회로
(정답률: 85%)
  • 제시된 회로는 두 개의 다이오드가 서로 반대 방향으로 병렬 연결되어 있으며, 각각 $2\text{V}$의 직류 전원이 연결된 구조입니다.
    입력 전압 $V_i$가 일정 수준($2\text{V}$)을 넘어서면 다이오드가 도통되어 출력 전압의 상단과 하단을 일정 전압으로 제한하므로, 이는 양단 클리퍼 회로의 전형적인 구성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. AM 변조에서 반송파의 전력이 500mW, 변조도가 60%일 때 피변조파의 전력은 몇 mW인가?

  1. 180
  2. 300
  3. 590
  4. 900
(정답률: 81%)
  • AM 변조파의 전체 전력은 반송파 전력과 변조도에 의해 결정됩니다.
    ① [기본 공식] $P_t = P_c (1 + \frac{m^2}{2})$
    ② [숫자 대입] $P_t = 500 (1 + \frac{0.6^2}{2})$
    ③ [최종 결과] $P_t = 590$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 5V 직류전압원에 저항(R) 30Ω과 LED가 직렬로 연결된 회로에서 LED에서 소모되는 전력은? (단, LED의 전압강하는 1.4V 이다.)

  1. 124mW
  2. 168mW
  3. 432mW
  4. 600mW
(정답률: 68%)
  • 직렬 회로에서 전체 전압에서 LED 전압강하를 뺀 값이 저항에 걸리며, 이때 흐르는 전류를 구해 LED의 소모 전력을 계산합니다.
    ① [기본 공식] $P = V_{LED} \times \frac{V_{source} - V_{LED}}{R}$
    ② [숫자 대입] $P = 1.4 \times \frac{5 - 1.4}{30}$
    ③ [최종 결과] $P = 0.168\text{ W} = 168\text{ mW}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 연산증폭기에 대한 설명 중 옳은 것은?

  1. 정귀환 회로를 추가한 고이득 직결증폭기를 말하며, 병렬 증폭기를 이용한다.
  2. IC화된 연산증폭기는 신뢰도, 안정도가 떨어지지만 저가, 회로의 소형화 등의 장점을 가진다.
  3. 이상적 연산증폭기인 경우 대역폭은 ∞를 갖는다.
  4. 가상 접지는 실제 물리적 접지와 전기적 특성이 동일하다.
(정답률: 83%)
  • 이상적인 연산증폭기는 모든 주파수 대역에서 동일한 이득을 갖는다고 가정하므로 대역폭이 무한대($\infty$)가 됩니다.

    오답 노트
    정귀환 회로: 일반적으로 안정적인 동작을 위해 부귀환 회로를 사용함
    IC 연산증폭기: 신뢰도와 안정도가 매우 높음
    가상 접지: 전위가 $0\text{V}$인 것처럼 동작하지만 실제 물리적 접지와는 다름
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 회로에서 전압 이득이 –100이 되기 위한 R2값은 얼마인가?

  1. 2.2kΩ
  2. 110kΩ
  3. 220kΩ
  4. 440kΩ
(정답률: 91%)
  • 제시된 회로는 반전 증폭기 회로로, 전압 이득은 입력 저항과 피드백 저항의 비율로 결정됩니다.
    ① [기본 공식] $A_v = -\frac{R_2}{R_1}$
    ② [숫자 대입] $-100 = -\frac{R_2}{2.2k\Omega}$
    ③ [최종 결과] $R_2 = 220k\Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 귀환 발진기의 발진조건에 대한 설명 중 틀린 것은? (단, A는 증폭도, β는 귀환량이다.)

  1. 정귀환을 이용한다.
  2. A의 위상 변화는 180˚ 이다.
  3. β의 위상 변화는 0˚ 이다.
  4. 귀환이득 Aβ=1이며, 위상변화는 0˚이다.
(정답률: 77%)
  • 발진이 일어나기 위해서는 루프 이득 $A\beta = 1$이고 전체 위상 변화가 $0^{\circ}$(또는 $360^{\circ}$의 배수)가 되는 정귀환 조건이 필요합니다. 증폭기 $A$에서 $180^{\circ}$ 위상 변화가 일어났다면, 귀환 회로 $\beta$에서도 $180^{\circ}$ 위상 변화가 일어나야 전체 위상 합이 $0^{\circ}$가 됩니다.

    오답 노트
    $\beta$의 위상 변화는 $0^{\circ}$이다: 전체 위상 변화를 $0^{\circ}$로 만들기 위해 $\beta$의 위상 변화는 $180^{\circ}$가 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 트랜지스터에서 β는 다음 중 어느 조건에서 결정할 수 있겠는가?

  1. IE 가 일정할 때 VCB 와 IB 의 변화
  2. IE 가 일정할 때 IC 와 IB 의 변화
  3. VCE가 일정할 때 VCB 와 IB 의 변화
  4. VCE 가 일정할 때 IC 와 IB 의 변화
(정답률: 73%)
  • 트랜지스터의 전류 증폭률 $\beta$는 컬렉터-이미터 전압 $V_{CE}$가 일정할 때, 베이스 전류 $I_B$의 변화에 따른 컬렉터 전류 $I_C$의 변화 비율로 정의됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 정류전원의 구성 중 정류기 회로와 필터 사이에 나타나는 파형의 형태는? (단, 입력전압은 사인파 교류전압이라 가정한다.)

(정답률: 83%)
  • 정류전원 회로에서 정류기 회로를 통과하면 교류(AC) 성분이 한쪽 방향으로만 흐르는 맥류(Pulsating DC) 형태로 변환됩니다. 필터를 거치기 전의 파형은 반파 또는 전파 정류된 형태의 산 모양 파형이 나타납니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. n형 반도체를 만들기 위하여 사용하는 불순물은?

  1. 인(P)
  2. 알루미늄(Al)
  3. 인듐(In)
  4. 갈륨(Ga)
(정답률: 85%)
  • n형 반도체는 4족 원소인 실리콘(Si)이나 게르마늄(Ge)에 5족 원소인 15족 원소를 도핑하여 자유 전자를 생성시킨 반도체입니다.
    인(P)은 5족 원소이므로 n형 반도체를 만드는 불순물로 사용됩니다.

    오답 노트
    알루미늄(Al), 인듐(In), 갈륨(Ga): 3족 원소로 p형 반도체 제조에 사용됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

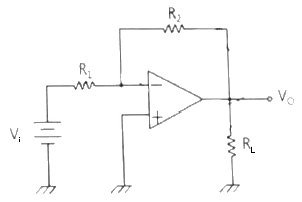

11. 다음 같은 회로에서 RL 에 100mA의 전류가 흐를 때 RL 의 값은? (단, Vi =5V, R1 = 47kΩ, R2 = 470kΩ이다.)

  1. 5Ω
  2. 50Ω
  3. 500Ω
  4. 5kΩ
(정답률: 75%)
  • 반전 증폭기 회로에서 출력 전압 $V_o$는 입력 전압 $V_i$에 전압 이득의 역수를 곱한 값이며, 부하 저항 $R_L$에 흐르는 전류는 옴의 법칙을 통해 구할 수 있습니다.
    ① [기본 공식] $V_o = -V_i \times \frac{R_2}{R_1}, \quad R_L = \frac{|V_o|}{I_L}$
    ② [숫자 대입] $V_o = 5 \times \frac{470\text{k}}{47\text{k}} = 50, \quad R_L = \frac{50}{0.1}$
    ③ [최종 결과] $R_L = 500\Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 신호의 일그러짐이 가장 적고 안정한 증폭기는?

  1. A급
  2. B급
  3. C급
  4. AB급
(정답률: 79%)
  • A급 증폭기는 입력 신호의 전 주기에 대해 항상 전류가 흐르도록 바이어스를 잡기 때문에, 교차 왜곡(Cross-over Distortion)이 발생하지 않아 신호 일그러짐이 가장 적고 선형성이 매우 우수합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다이오드에 관한 설명으로 옳지 않은 것은?

  1. 다이오드는 역바이어스와 순바이어스로 동작한다.
  2. 다이오드는 이상적인 스위치로 볼 수 있다.
  3. 다이오드는 역 항복에서 동작해서는 아니 된다.
  4. 항복전압은 장벽전위보다 낮다.
(정답률: 74%)
  • 다이오드의 전압 특성에 관한 문제입니다. 항복전압은 역방향 바이어스 시 다이오드가 파괴되거나 급격히 전류가 흐르는 매우 높은 전압이며, 장벽전위(실리콘 기준 약 $0.7\text{V}$)보다 훨씬 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 이상적인 연산증폭기(OP-AMP)의 특징으로 틀린 것은?

  1. 입력 임피던스는 무한대(∞)이다.
  2. 입력은 반전과 비반전 단자로 구분할 수 있다.
  3. 전압이득은 무한대(∞)이다.
  4. 출력 임피던스는 무한대(∞)이다.
(정답률: 79%)
  • 이상적인 연산증폭기(OP-AMP)는 신호 손실 없이 전압을 증폭하기 위해 입력 임피던스는 무한대, 출력 임피던스는 $0$이어야 합니다. 따라서 출력 임피던스가 무한대라는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 1mH의 인덕터에 전압 1V, 주파수 1kHz의 신호를 인가할 경우 리액턴스 값은?

  1. 1[Ω]
  2. 1[H]
  3. 2π[Ω]
  4. 2π[H]
(정답률: 68%)
  • 유도성 리액턴스는 주파수와 인덕턴스 값에 비례하며, 다음 공식을 통해 계산합니다.
    ① [기본 공식] $X_{L} = 2\pi fL$
    ② [숫자 대입] $X_{L} = 2\pi \times 1 \times 10^{3} \times 1 \times 10^{-3}$
    ③ [최종 결과] $X_{L} = 2\pi$ $\Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 일반적인 펄스 파형의 구간별 명칭에 관한 설명 중 옳은 것은?

  1. 지연시간 : 목표량에 0~40[%]까지 접근하는 시간
  2. 정정시간 : 목표량에 ±3[%]까지 접근하는 시간
  3. 상승시간 : 목표량에 10~90[%]까지 접근하는 시간
  4. 하강시간 : 목표량에 10~90[%]까지 하강하는 시간
(정답률: 80%)
  • 펄스 파형의 시간 특성 정의에 관한 문제입니다. 상승시간은 신호의 크기가 최종 값의 $10\%$에서 $90\%$까지 도달하는 데 걸리는 시간을 의미합니다.

    오답 노트
    지연시간: $0\%$에서 $50\%$까지 도달하는 시간
    정정시간: 목표값의 허용 오차 범위(보통 $\pm 2\%$ 또는 $\pm 5\%$) 내로 들어와 유지되는 시간
    하강시간: 신호의 크기가 $90\%$에서 $10\%$까지 떨어지는 데 걸리는 시간
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 부귀환 증폭기의 일반적인 특징에 대한 설명으로 틀린 것은?

  1. 왜곡의 감소
  2. 잡음의 감소
  3. 대역폭의 증가
  4. 안정도의 감소
(정답률: 82%)
  • 부귀환(Negative Feedback) 증폭기는 출력의 일부를 입력으로 되돌려 전체 이득을 감소시키는 대신 회로의 안정성을 높이는 방식입니다.
    따라서 안정도가 증가하는 것이 특징이며, 안정도의 감소는 틀린 설명입니다.

    오답 노트
    왜곡의 감소, 잡음의 감소, 대역폭의 증가: 부귀환을 통해 얻을 수 있는 대표적인 장점들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 트랜지스터의 증폭기로 사용할 때의 동작영역으로 옳은 것은?

  1. 차단영역
  2. 포화영역
  3. 활성영역
  4. 비포화영역
(정답률: 80%)
  • 트랜지스터를 증폭기로 사용하기 위해서는 베이스-이미터 접합은 순방향 바이어스, 베이스-콜렉터 접합은 역방향 바이어스 상태여야 합니다.
    이러한 동작 조건을 만족하는 영역이 활성영역이며, 이 영역에서 입력 신호에 비례하는 전류 증폭이 가능합니다.

    오답 노트
    차단영역, 포화영역: 스위칭 동작(On/Off) 시 사용되는 영역입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 그림과 같은 회로를 여파기로 사용하면 주파수 특성은?

  1. 고역통과특성
  2. 저역통과특성
  3. 대역통과특성
  4. 대역저지특성
(정답률: 74%)
  • 회로 구성이 직렬로 인덕터($L$)가 연결되고 병렬로 커패시터($C$)가 연결된 $LC$ 필터 구조입니다.
    저주파에서는 인덕터의 임피던스가 낮고 커패시터의 임피던스가 높아 신호가 잘 통과하며, 고주파에서는 인덕터의 임피던스가 높고 커패시터의 임피던스가 낮아 신호가 차단되므로 저역통과특성을 갖습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 그림과 같이 1kΩ 저항과 다이오드의 직렬회로에서 전압(VO)의 크기는 약 몇 [V]인가?

  1. 0
  2. 0.1
  3. 0.7
  4. 5
(정답률: 64%)
  • 회로의 전원 극성을 분석하면 다이오드의 애노드(+)에 전원의 (-)단자가, 캐소드(-)에 전원의 (+)단자가 연결된 역방향 바이어스 상태입니다.
    다이오드가 역방향 바이어스일 때는 전류가 흐르지 않는 개방(Open) 상태가 되므로, 전원 전압 $5\text{V}$가 다이오드 양단에 그대로 걸리게 됩니다.
    따라서 출력 전압 $V_O = 5\text{V}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 두 자기인덕턴스를 직렬로 연결하여 두 코일이 만드는 자속이 동일 방향일 때 합성인덕턴스를 측정하였더니 75mH가 되었고, 두 코일이 만드는 자속이 서로 반대인 경우에는 25[mH]가 되었다. 두 코일의 상호인덕턴스는 몇 mH인가?

  1. 12.5
  2. 20.5
  3. 25
  4. 30
(정답률: 67%)
  • 두 코일의 가동 결합 시 합성 인덕턴스는 상호 인덕턴스의 영향을 받습니다. 가동 결합(동일 방향)과 차동 결합(반대 방향)의 식을 이용하여 상호 인덕턴스를 구할 수 있습니다.
    ① [기본 공식] $M = \frac{L_{add} - L_{sub}}{4}$
    ② [숫자 대입] $M = \frac{75 - 25}{4}$
    ③ [최종 결과] $M = 12.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 평행판 콘덴서의 극간 전압이 일정 한 상태에서 극간의 공기가 있을 때의 흡인력을 F1, 극판 사이에 극판 간격의 2/3두께의 유리판 (εr=10)을 삽입할 때의 흡인력을 F2라 하면 는?

  1. 1/2.5 로 작아진다.
  2. 1/1.5 로 작아진다.
  3. 2.5배로 커진다.
  4. 1.5배로 커진다.
(정답률: 55%)
  • 평행판 콘덴서의 흡인력은 정전용량 $C$에 비례합니다. 유전체가 삽입되면 합성 정전용량이 증가하며, 이에 따라 흡인력 또한 증가하게 됩니다. 주어진 조건에서 유전율 $\epsilon_{r}=10$인 유리판이 삽입되면 정전용량이 커지므로 흡인력 $F_{2}$는 $F_{1}$보다 커지게 됩니다.
    $\frac{F_{2}}{F_{1}}$의 값은 정전용량의 비와 같으며, 계산 시 2.5배로 커지는 결과가 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 3 × 10-8[C] 과 6 × 10-8인 두 점전하가 20cm떨어져 있을 때 두 전하 중심에서의 전계의 세기는 몇 V/m인가?

  1. 27 × 103
  2. 36 × 103
  3. 72 × 103
  4. 81 × 103
(정답률: 63%)
  • 두 점전하가 만드는 전계의 세기는 각 전하에 의한 전계의 벡터 합으로 구합니다. 두 전하의 중심점에서는 두 전계의 방향이 같으므로 합산합니다.
    ① [기본 공식] $E = \frac{1}{4\pi\epsilon_{0}} ( \frac{Q_{1}}{r_{1}^{2}} + \frac{Q_{2}}{r_{2}^{2}} )$
    ② [숫자 대입] $E = 9 \times 10^{9} ( \frac{3 \times 10^{-8}}{0.1^{2}} + \frac{6 \times 10^{-8}}{0.1^{2}} )$
    ③ [최종 결과] $E = 81 \times 10^{3}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 2cm의 간격을 가진 선간전압 6600V인 두 개의 평행도선에 2000A의 전류가 흐를 때 도선 1m마다 작용하는 힘은 몇 N/m인가?

  1. 20
  2. 30
  3. 40
  4. 50
(정답률: 51%)
  • 평행한 두 도선 사이에 흐르는 전류에 의해 발생하는 힘의 크기를 구하는 공식입니다.
    ① [기본 공식] $F = \frac{\mu_{0} I_{1} I_{2}}{2\pi r}$
    ② [숫자 대입] $F = \frac{2 \times 10^{-7} \times 2000 \times 2000}{0.02}$
    ③ [최종 결과] $F = 40$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 전류 I[A]에 대한 P점의 자계 H[A/m]의 방향이 옳게 표시된 것은? (단, ◉은 지면을 나오는 방향, ⊗은 지면으로 들어가는 방향표시이다.)

(정답률: 77%)
  • 앙페르의 오른나사 법칙에 따라 전류가 흐르는 방향으로 엄지손가락을 향하게 하면, 나머지 네 손가락이 감기는 방향이 자계의 방향이 됩니다. 전류 $I$가 위쪽 방향으로 흐를 때, P점에서의 자계 방향은 지면으로 들어가는 방향이 됩니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 자속밀도 B[Wb/m2]인 자계 내를 속도 v[m/s]로 운동하는 길이 dl[m]의 도선에 유기되는 기전력[V]를 벡터적으로 표현하면?

  1. v × B
  2. (v × B) · dl
  3. (v · B)
  4. (v · B) × dl
(정답률: 73%)
  • 자기장 내에서 도선이 운동할 때 발생하는 유기 기전력은 속도와 자속밀도의 외적에 길이 벡터를 내적한 값으로 표현합니다.
    따라서 벡터식은 $(\mathbf{v} \times \mathbf{B}) \cdot d\mathbf{l}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 열전대는 무슨 효과를 이용한 것인가?

  1. 압전효과
  2. 제어백효과
  3. 홀효과
  4. 가우스효과
(정답률: 72%)
  • 열전대는 서로 다른 두 종류의 금속선을 접합하여 온도 차이가 있을 때 기전력이 발생하는 제어백효과(제베크 효과)를 이용한 온도 측정 소자입니다.

    오답 노트
    압전효과: 압력에 의해 전하 발생
    홀효과: 자기장 내 전류 흐름 시 전압 발생
    가우스효과: 전하와 전계의 관계 법칙
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 전계 E[V/m], 자계 H[A/m]의 전자계가 평면파를 이루고 자유공간으로 전파될 때, 단위시간당 전력밀도는 몇 [W/m2]인가?

  1. EH
  2. E2H
  3. E2H
  4. EH
(정답률: 62%)
  • 자유공간에서 전파되는 평면파의 단위시간당 전력밀도(포인팅 벡터의 크기)는 전계의 세기와 자계의 세기의 곱으로 나타냅니다.
    따라서 전력밀도는 $EH$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 평행판 콘덴서에서 전극판사이의 거리를 1/2로 줄이면 콘덴서의 용량은 처음 값에 대하여 어떻게 되는가?

  1. 1/2로 감소한다.
  2. 1/4로 감소한다.
  3. 2배로 증가한다.
  4. 4배로 증가한다.
(정답률: 64%)
  • 평행판 콘덴서의 정전용량은 전극판 사이의 거리에 반비례합니다.
    따라서 거리를 $1/2$로 줄이면 정전용량은 역수인 2배로 증가하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 대전도체의 성질 중 옳지 않은 것은?

  1. 도체표면의 전하밀도를 σ[C/m2]이라 하면 표면상의 전계는 [V/m]이다.
  2. 도체 표면상의 전계는 면에 대해서 수평이다.
  3. 도체 내부의 전계는 0이다.
  4. 도체는 등전위이고, 그의 표면은 등전위면이다.
(정답률: 55%)
  • 대전도체 표면의 전계는 항상 표면에 수직인 방향으로 형성됩니다. 따라서 도체 표면상의 전계가 면에 대해서 수평이라는 설명은 틀린 것입니다.

    오답 노트
    도체 내부의 전계는 0이다: 정전기적 평형 상태에서 내부 전계는 0이 맞음
    도체는 등전위이다: 도체 전체와 표면은 전위가 같은 등전위면이 맞음
    표면 전계 공식: $\frac{\sigma}{\epsilon_0}$로 표현되는 는 옳은 표현임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 회로에서 L1=6mH, L2=7mH, R1=4Ω, R2=9Ω, M=5mH이고, L1과 L2가 유도결합 되어있을 때, 등가 임피던스는 몇 Ω인가? (단, ω=100[rad/s]이다.)

  1. 13+j1.2
  2. 13+j1.5
  3. 13+j2.3
  4. 13+j3.3
(정답률: 59%)
  • 유도결합된 두 회로가 병렬로 연결된 구조에서 전체 임피던스를 구하는 문제입니다. 각 가지의 임피던스는 $R + j\omega L$이며, 상호 인덕턴스 $M$에 의한 전압 강하를 고려하여 합성 임피던스를 계산합니다.
    ① [기본 공식] $Z = \frac{(R_1 + j\omega L_1)(R_2 + j\omega L_2) - (j\omega M)^2}{(R_1 + R_2) + j\omega(L_1 + L_2)}$
    ② [숫자 대입] $Z = \frac{(4 + j0.6)(9 + j0.7) - (j0.5)^2}{13 + j1.3}$
    ③ [최종 결과] $Z = 13 + j2.3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 그림과 같은 R-L 직렬회로에 스위치를 닫아 직류전압(E)을 인가할 때, 정상상태 시 전류는 몇 A인가? (단, 시간(t)은 ∞이다.)

  1. 0.5
  2. 1.0
  3. 1.5
  4. 2.0
(정답률: 50%)
  • R-L 직렬회로에 직류 전압을 인가하고 시간이 충분히 흐른 정상상태($t = \infty$)가 되면, 인덕터(L)는 단락(short) 상태가 되어 저항(R) 성분만 남게 됩니다.
    ① [기본 공식] $I = \frac{E}{R}$
    ② [숫자 대입] $I = \frac{20}{20}$
    ③ [최종 결과] $I = 1.0$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 최대값 Vm인 정현파 전압의 평균값(Vav)은?

  1. 0
(정답률: 66%)
  • 정현파 전압의 반주기 평균값은 최대값의 $\frac{2}{\pi}$배로 계산됩니다.
    ① [기본 공식] $V_{av} = \frac{2}{\pi} V_m$
    ② [숫자 대입] $V_{av} = \frac{2}{\pi} V_m$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 구동점 임피던스(driving point impedance)함수에 있어서 영점(zero)의 상태는?

  1. 전류가 흐르지 않는 경우이다.
  2. 전압이 가장 큰 상태이다.
  3. 회로를 개방한 것과 같다.
  4. 회로를 단락한 것과 같다.
(정답률: 71%)
  • 구동점 임피던스 함수에서 영점(zero)이란 임피던스 값이 0이 되는 상태를 의미합니다. 임피던스가 0이라는 것은 저항이 없는 상태와 같으므로, 이는 회로를 단락한 것과 같습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. sint의 라플라스 변환은?

  1. 1 / s+1
  2. s / s2+1
  3. 1 / s2+1
  4. s2 / s2+1
(정답률: 59%)
  • 함수 $\sin(at)$의 라플라스 변환 기본 공식은 $\frac{a}{s^2 + a^2}$ 입니다. 문제에서 $\sin(t)$는 $a=1$인 경우에 해당합니다.
    ① [기본 공식] $\mathcal{L}\{\sin(at)\} = \frac{a}{s^2 + a^2}$
    ② [숫자 대입] $\mathcal{L}\{\sin(1t)\} = \frac{1}{s^2 + 1^2}$
    ③ [최종 결과] $\frac{1}{s^2 + 1}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 커패시턴스만의 회로의 특징으로 옳은 것은? (단, i=Imsinωt[A]의 정현파 전류가 흐른다.)

  1. 전압과 전류는 동일 주파수의 정현파이다.
  2. 전압이 전류보다 위상이 90˚ 앞선다.
  3. 커패시터 전압이 불연속적이다.
  4. 전압과 전류의 실효치의 비는 ω/C 이다.
(정답률: 53%)
  • 커패시턴스(C)만으로 구성된 회로에 정현파 전류가 흐르면, 전압과 전류는 모두 동일한 주파수를 가진 정현파 형태로 나타납니다.

    오답 노트
    전압이 전류보다 위상이 90˚ 앞선다: 전류가 전압보다 90˚ 앞섭니다(진상 전류).
    커패시터 전압이 불연속적이다: 전압은 연속적으로 변화합니다.
    전압과 전류의 실효치의 비는 $\omega/C$이다: 비는 리액턴스 $X_C = \frac{1}{\omega C}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 교류 파형에서 다음 식으로 계산할 수 있는 결과값으로 옳은 것은?

  1. 맥동률
  2. 파형률
  3. 왜형률
  4. 파고율
(정답률: 73%)
  • 파고율(Peak Factor)은 파형의 최대값과 실효값의 비율을 나타내는 지표입니다.
    핵심 원리: $\text{파고율} = \frac{\text{최대값}}{\text{실효값}}$

    오답 노트
    맥동률: 실효값에 대한 리플 성분의 비
    파형률: 실효값에 대한 평균값의 비
    왜형률: 기본파 실효값에 대한 전고조파 실효값의 비
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 회로망의 전달함수 는?

(정답률: 66%)
  • 주어진 회로는 인덕터 $L$과 저항 $R$이 직렬로 연결되고, 출력 전압 $V_2$가 저항 $R$ 양단에서 취해지는 전압 분배 회로입니다. 라플라스 변환을 통해 임피던스를 적용하면 전달함수를 구할 수 있습니다.
    ① [기본 공식] $G(s) = \frac{V_2(s)}{V_1(s)} = \frac{R}{sL + R}$
    ② [숫자 대입] 분모와 분자를 $L$로 나누어 표준 형태로 변환합니다.
    ③ [최종 결과] $\frac{R/L}{s + (R/L)}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 그림과 같은 이상 변압기(ideal transformer) 상호인덕턴스(M)의 값은 몇 H인가?

  1. 8√2
  2. 4√2
  3. 2√2
  4. 2
(정답률: 71%)
  • 이상 변압기에서 상호인덕턴스 $M$은 두 코일의 자기인덕턴스의 기하평균으로 계산합니다.
    ① [기본 공식] $M = \sqrt{L_1 L_2}$
    ② [숫자 대입] $M = \sqrt{4 \times 8}$
    ③ [최종 결과] $M = 4\sqrt{2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 일 때, I1 - I2의 결과 값은?

  1. 4 - j10
  2. 4 + j10
  3. 20 + j10
  4. 20 + j22
(정답률: 59%)
  • 극좌표 형식의 복소수를 직교좌표 형식($$a + jb$$)으로 변환하여 뺄셈을 수행합니다. $\tan^{-1}(\frac{y}{x})$ 형태에서 $x$와 $y$의 비율을 이용하여 실수부와 허수부를 구합니다.
    ① [기본 공식] $I = |I|(\cos\theta + j\sin\theta)$
    ② [숫자 대입] $I_1 - I_2 = 20(\frac{3}{5} + j\frac{4}{5}) - 10(\frac{4}{5} + j\frac{3}{5}) = (12 + j16) - (8 + j6)$
    ③ [최종 결과] $I_1 - I_2 = 4 + j10$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 다음 중 연산장치와 레지스터들 간의 데이터 전송을 위한 중앙처리장치의 내부 버스(internal bus)가 아닌 것은?

  1. 주소 버스(address bus)
  2. 데이터 버스(data bus)
  3. 시스템 버스(system bus)
  4. 제어 버스(control bus)
(정답률: 61%)
  • 중앙처리장치(CPU) 내부에서 연산장치와 레지스터 간의 데이터 전송을 담당하는 내부 버스는 주소 버스, 데이터 버스, 제어 버스로 구성됩니다. 시스템 버스는 CPU와 메모리, I/O 장치 등 외부 구성 요소들을 연결하는 외부 버스를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 프로그램의 오류를 고쳐 나가는 작업을 무엇이라 하는가?

  1. 코딩(CODING)
  2. 디버깅(DEBUGGING)
  3. 펀칭(PUNCHING)
  4. 레코딩(RECORDING)
(정답률: 86%)
  • 프로그램 작성 후 발생하는 논리적 오류나 버그(Bug)를 찾아내어 수정하는 과정을 디버깅(DEBUGGING)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 그림은 어떤 컴퓨터 구조에 해당하는가? (단, CU : control unit, PU : process unit, IS : instruction, DS : data stream, MM : memory module)

  1. SISD 구조
  2. SIMD 구조
  3. MISD 구조
  4. MIMD 구조
(정답률: 77%)
  • 제시된 그림은 하나의 제어 장치(CU)가 하나의 처리 장치(PU)를 제어하며, 단일 명령어 스트림(IS)과 단일 데이터 스트림(DS)을 처리하는 구조입니다. 이는 플린(Flynn)의 분류법 중 가장 기본적인 SISD 구조에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 마이크로프로세서가 기억장치 및 입출력 기기와 연결을 위해 가져야 할 것이 아닌 것은?

  1. 데이터 버스
  2. 어드레스 버스
  3. 결합 버스
  4. 제어선
(정답률: 62%)
  • 마이크로프로세서는 시스템 버스를 통해 외부와 통신하며, 시스템 버스는 데이터 버스, 어드레스 버스, 제어선으로 구성됩니다. 결합 버스는 마이크로프로세서의 기본 구성 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 부동소수점 연산에서 양의 지수 값의 최대 값을 초과하여 발생하는 오류를 무엇이라고 하는가?

  1. 오버플로우
  2. 언더플로우
  3. 레지스터
  4. 큐
(정답률: 87%)
  • 부동소수점 연산에서 표현 가능한 최대 양의 지수 값을 초과하여 발생하는 오류를 오버플로우(Overflow)라고 합니다.

    오답 노트
    언더플로우: 표현 가능한 최소 음의 지수 값보다 더 작은 값이 발생한 경우
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 입력장치인 것은?

  1. LCD Display
  2. Plotter
  3. Printer
  4. Mouse
(정답률: 84%)
  • 사용자가 컴퓨터에 데이터를 입력하기 위해 사용하는 장치는 Mouse입니다.

    오답 노트
    LCD Display, Plotter, Printer: 출력장치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음과 같은 레지스터의 2진수 값을 오른쪽으로 세 번 시프트 시켰다면, 실제로 이 레지스터가 수행한 연산은?

  1. added 400
  2. divided by 8
  3. divided by 3
  4. multiplied by 22
(정답률: 80%)
  • 2진수에서 오른쪽으로 $n$번 시프트(Right Shift) 연산을 수행하는 것은 $2^{n}$으로 나누는 연산과 동일합니다.
    오른쪽으로 3번 시프트했으므로 $2^{3} = 8$로 나누는 연산을 수행한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 컴퓨터의 성능을 측정할 수 있는 방법으로 단위 시간에 얼마나 많은 일을 실행했는가를 나타내는 것은?

  1. Clock
  2. Frequency
  3. Response Time
  4. Throughput
(정답률: 70%)
  • 단위 시간당 처리하는 작업의 양을 의미하는 성능 지표는 Throughput(처리량)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 목적 프로그램을 생성하지 않고 필요할 때마다 기계어로 번역하여 실행하는 방식의 언어를 무엇이라 하는가?

  1. 어셈블러
  2. 컴파일러
  3. 인터프리터
  4. 마이크로어셈블러
(정답률: 67%)
  • 인터프리터(Interpreter)는 소스 코드를 한 줄씩 읽어 즉시 기계어로 번역하고 실행하므로, 별도의 목적 프로그램 파일을 생성하지 않습니다.

    오답 노트
    컴파일러: 소스 코드 전체를 한 번에 번역하여 목적 프로그램을 생성함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 반가산기에서 X=0, Y=1을 입력할 때, 출력 올림수(C)와 합(S)은?

  1. C=0, S=0
  2. C=1, S=0
  3. C=0, S=1
  4. C=1, S=1
(정답률: 81%)
  • 반가산기는 두 비트를 더해 합(S)과 올림수(C)를 구하는 회로입니다. $0 + 1$의 연산 결과는 합이 $1$이고 올림수가 $0$이 됩니다.
    ① [기본 공식]
    $$S = X \oplus Y$$
    $$C = X \cdot Y$$
    ② [숫자 대입]
    $$S = 0 \oplus 1$$
    $$C = 0 \cdot 1$$
    ③ [최종 결과]
    $$S = 1, C = 0$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 입출력 동작이 시작되어 끝날때까지 하나의 입출력 장치가 전용으로 쓸 수 있는 채널로서 고속장치에 주로 쓰이는 채널은?

  1. Selector Channel
  2. Multiplexer Channel
  3. Block Multiplexer Channel
  4. DMA
(정답률: 70%)
  • 셀렉터 채널(Selector Channel)은 하나의 고속 입출력 장치에 채널을 전용으로 할당하여 데이터 전송이 끝날 때까지 독점적으로 사용하는 방식입니다.

    오답 노트
    Multiplexer Channel: 여러 저속 장치를 시분할 방식으로 공유하여 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 마이크로컴퓨터에서 값이 고정되어 변하지 않는 시스템프로그램을 저장하고 있는 부분은?

  1. 마이크로프로세서
  2. 인덱스 레지스터
  3. ROM
  4. RAM
(정답률: 73%)
  • ROM(Read Only Memory)은 비휘발성 메모리로, 전원이 꺼져도 내용이 지워지지 않아 값이 고정된 시스템 프로그램(BIOS 등)을 저장하는 데 사용됩니다.

    오답 노트
    RAM: 전원이 꺼지면 내용이 사라지는 휘발성 메모리
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 보조기억장치가 아닌 것은?

  1. RAM
  2. SSD
  3. HDD
  4. FDD
(정답률: 80%)
  • RAM은 전원이 꺼지면 데이터가 사라지는 휘발성 주기억장치입니다.

    오답 노트
    SSD, HDD, FDD는 전원이 꺼져도 데이터가 유지되는 비휘발성 보조기억장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 4개의 2진 변수로 수행할 수 있는 논리 연산은 몇 가지인가?

  1. 8
  2. 16
  3. 32
  4. 64
(정답률: 83%)
  • 2진 변수 4개로 만들 수 있는 모든 논리 조합의 수를 구하는 문제입니다.
    ① [기본 공식] $2^{n}$
    ② [숫자 대입] $2^{4}$
    ③ [최종 결과] $16$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 가장 우선 순위가 높은 인터럽트는?

  1. 입출력 인터럽트
  2. 전원, 하드웨어 고장 등의 인터럽트
  3. 내부 인터럽트
  4. 조작원 요구 인터럽트
(정답률: 79%)
  • 인터럽트 우선순위는 시스템의 치명적인 결함이나 하드웨어 장애를 처리하는 것이 가장 최우선입니다. 따라서 전원, 하드웨어 고장 등의 인터럽트가 가장 높은 순위를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 페치(fetch) 명령 사이클 상태를 나타낸 것으로 가장 적합하지 않은 것은?

  1. ADD X : MBR(OP) → IR
  2. AND X : MBR(OP) → IR
  3. ADD X : MBR + AC → AC
  4. JMP X : MBR(PC) → IR
(정답률: 65%)
  • 페치(Fetch) 사이클은 명령어를 메모리에서 읽어와 명령어 레지스터(IR)에 저장하는 단계입니다.

    오답 노트
    ADD X : MBR + AC → AC는 명령어를 실제로 수행하는 실행(Execute) 사이클에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 실제로 제한된 양의 주기억장치를 가지고 있지만 사용자에게 매우 커다란 주기억장치를 갖고 있는 것처럼 느끼게 하는 기억장치 운용방식은?

  1. 캐시 메모리
  2. 세그먼트 메모리
  3. 가상 메모리
  4. 연관 메모리
(정답률: 79%)
  • 보조기억장치의 일부를 주기억장치처럼 사용하여, 실제 물리적 메모리 크기보다 더 큰 메모리 공간을 사용할 수 있게 하는 메모리 관리 기법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 입출력을 수행하는 각 장치의 기능에 대한 설명으로 가장 옳지 않은 것은?

  1. I/O 제어는 프로그램 메모리로부터 명령을 받아 인터페이스를 통하여 주변장치와 통신한다.
  2. 인터페이스 논리는 I/O 버스로부터 받은 명령을 해석하고 주변장치 제어기에 신호를 보낸다.
  3. 각 주변장치는 특정한 전기 기계적 장치를 동작시키고, 제어하는 자신의 제어기를 갖고 있다.
  4. I/O 버스는 데이터의 흐름을 동기화하고 주변장치와 컴퓨터 사이의 전달 속도를 관리한다.
(정답률: 57%)
  • I/O 버스는 컴퓨터와 주변장치 간에 데이터, 주소, 제어 신호를 전달하는 통로 역할을 수행합니다. 데이터 흐름의 동기화 및 전달 속도 관리는 버스 자체가 아닌 I/O 제어기나 인터페이스의 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 가상기억장치에서 블록의 크기가 가변인 방식을 무엇이라 하는가?

  1. Map
  2. Stage
  3. Paging
  4. Segmentation
(정답률: 72%)
  • 가상기억장치에서 메모리를 관리하는 방식 중, 논리적 단위로 나누어 블록의 크기가 가변적인 방식을 세그멘테이션(Segmentation)이라고 합니다.

    오답 노트
    Paging: 고정된 크기의 블록으로 나누는 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 그레이 코드(Gray code) 1100을 2진수로 표시하면?

  1. 1000
  2. 1001
  3. 1010
  4. 1011
(정답률: 67%)
  • 그레이 코드를 2진수로 변환할 때는 첫 번째 비트를 그대로 내리고, 이후부터는 '직전의 2진수 결과값'과 '현재의 그레이 코드 비트'를 XOR 연산합니다.
    1. 첫 번째 비트: 1 $\rightarrow$ 1
    2. 두 번째 비트: 1(2진수) XOR 1(그레이) = 0
    3. 세 번째 비트: 0(2진수) XOR 0(그레이) = 0
    4. 네 번째 비트: 0(2진수) XOR 0(그레이) = 0
    따라서 결과는 1000이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 가청 주파수 필터로 사용할 수 있는 것은?

  1. 대역소거필터
  2. 대역통과필터
  3. 저역필터
  4. 고역필터
(정답률: 60%)
  • 가청 주파수 필터는 교류브리지 평형조건을 이용하여 저주파를 측정할 수 있는 회로를 의미하며, 여기에는 저역 필터, 공진 브리지, 윈 브리지, 캠벨 브리지 등이 포함됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 디지털 전압계의 구동 원리는 다음 중 어떤 기기와 가장 유사한가?

  1. D/A 변환기
  2. A/D 변환기
  3. 클록 발진기
  4. 계수기
(정답률: 81%)
  • 디지털 전압계는 입력되는 아날로그 전압 신호를 디지털 수치로 변환하여 화면에 표시하는 장치이므로, 아날로그 신호를 디지털 신호로 바꾸는 A/D 변환기의 구동 원리와 가장 유사합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. Q미터에서 코일의 실효 Q와 동조용 콘덴서 C의 값을 알면 측정할 수 있는 것은?

  1. 코일의 실표 Q의 측정
  2. 코일의 실효 인덕턴스의 측정
  3. 코일 Q의 참값 측정
  4. 코일의 실효 저항의 측정
(정답률: 56%)
  • Q미터에서 코일의 실효 $Q$와 동조용 콘덴서 $C$의 값을 알면, 공진 주파수와 $Q$의 관계식을 통해 코일의 실효 저항을 산출할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 전력용 반도체 소자인 GTO(gate turn-off thyristor)를 턴 오프하기 위한 조건으로 옳은 것은?

  1. 게이트에 음(-) 신호를 준다.
  2. 게이트에 양(+) 신호를 준다.
  3. 게이트의 전류를 0으로 한다.
  4. 게이트 전압 신호를 0으로 해준다.
(정답률: 64%)
  • GTO(Gate Turn-Off thyristor)는 일반적인 사이리스터와 달리 게이트에 역방향 전류를 흘려 소자를 턴 오프시킬 수 있는 소자입니다. 따라서 게이트에 음(-) 신호를 주어 소자를 차단합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 회로에 브리지 정류형 계기에 흐르는 전류의 평균값 ID 와 실효 전류 Ie와의 관계는?

  1. ID = 0.9 · Ie
  2. ID = 0.707 · Ie
  3. ID = 0.5 · Ie
  4. ID = Ie
(정답률: 60%)
  • 브리지 정류 회로에서 정현파의 평균값 $I_D$와 실효값 $I_e$의 비율을 계산하는 문제입니다.
    ① [기본 공식] $I_D = 0.9 \times I_e$
    ② [숫자 대입] $I_D = \frac{0.637 \times I_{max}}{0.707 \times I_{max}} \times I_e$
    ③ [최종 결과] $I_D = 0.9 \times I_e$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 트랜지스터를 사용한 저항용량(RC) 결합 증폭기에서 용량이 큰 결합용 콘덴서를 사용하는 이유로 옳은 것은?

  1. 고역에서 주파수 특성을 좋게 하기 위하여
  2. 저역에서 주파수 특성을 좋게 하기 위하여
  3. 중역에서 주파수 특성을 좋게 하기 위하여
  4. 협대역에서 주파수 특성을 좋게 하기 위하여
(정답률: 62%)
  • 결합 콘덴서는 직류 성분을 차단하고 교류 신호만을 통과시키는데, 콘덴서의 리액턴스 $X_C = \frac{1}{2\pi fC}$ 공식에 따라 용량 $C$가 클수록 저주파 영역에서의 리액턴스가 작아져 신호 손실이 줄어듭니다. 따라서 저역에서 주파수 특성을 좋게 하기 위하여 용량이 큰 결합 콘덴서를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 주파수 계수기(frequency counter)의 구성요소 중 표준 수정발진회로 다음에 무슨 회로가 첨부 되는가?

  1. 분주회로
  2. 게이트 제어회로
  3. 계수회로
  4. 파형 증폭회로
(정답률: 47%)
  • 주파수 계수기는 표준 수정발진회로에서 생성된 고정밀 기준 주파수를 사용합니다. 이때 기준 주파수가 너무 높으면 계수 회로에 부담이 되므로, 이를 적절한 주파수로 낮추어 주는 분주회로가 다음에 위치하여 게이트 제어 시간(Time Base)을 결정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 싱크로스코프(synchroscope)의 수직축과 수평축의 교정에 사용되는 발진기는?

  1. 정현파
  2. 펄스파
  3. 구형파
  4. 톱니파
(정답률: 62%)
  • 싱크로스코프의 수직축과 수평축의 직교성 및 교정을 위해서는 전압의 상승과 하강 시간이 매우 짧아 수직/수평 성분을 명확히 구분할 수 있는 구형파(Square Wave)를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 오실로스코프를 사용하여 측정이 불가능한 것은?

  1. 전압
  2. coil의 Q
  3. 주파수
  4. 변조도
(정답률: 87%)
  • 오실로스코프는 전압의 시간적 변화를 시각화하는 장치로, 전압, 주파수, 변조도 등을 측정할 수 있습니다. 하지만 코일의 품질 계수인 $Q$는 인덕턴스와 저항의 비율을 계산해야 하는 값으로, 오실로스코프 단독 측정보다는 LCR 미터 등을 사용하는 것이 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 표준 저항기 재료의 구비 조건으로 틀린 것은?

  1. 저항이 안정할 것
  2. 고유 저항이 클 것
  3. 온도 계수가 적을 것
  4. 구리에 대한 열기전력이 클 것
(정답률: 76%)
  • 표준 저항기는 정밀한 측정을 위해 값이 변하지 않고 안정적이어야 합니다. 따라서 저항의 안정성, 작은 온도 계수, 적절한 고유 저항이 필요하며, 다른 금속(구리 등)과의 접합부에서 발생하는 열기전력은 측정 오차를 유발하므로 최대한 작아야 합니다.

    오답 노트
    구리에 대한 열기전력이 클 것: 열기전력은 작을수록 정밀도가 높아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 펄스 발생기와 구형파 발생기의 근본적인 차이점은 사용률에 있다. 여기서 사용률을 나타낸 것은? (단, 사용률(충격계수)이란 duty cycle를 말한다.)

  1. 사용률 = 하강시간 / 상승시간
  2. 사용률 = 펄스폭 / 펄스주기
  3. 사용률 = 상승시간 / 펄스주기
  4. 사용률 = 하강시간 / 펄스폭
(정답률: 82%)
  • 사용률(Duty Cycle)은 한 주기 동안 펄스가 'On' 상태로 유지되는 시간의 비율을 의미합니다.
    ① [기본 공식] $\text{사용률} = \frac{\text{펄스폭}}{\text{펄스주기}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 피측정 주파수(fx)와 표준주파수(fs)를 혼합검파하여 그 비트(beat) fx - fs가 0으로 되게 fs를 조정하여 측정할 수 있는 것은?

  1. 공진주파수계
  2. 계수형 주파수계
  3. 윈-브리지 주파수계
  4. 헤테로다인 주파수계
(정답률: 70%)
  • 헤테로다인 주파수계는 측정하려는 주파수와 표준 주파수를 혼합하여 두 주파수의 차이인 비트(beat) 주파수를 생성하고, 이 차이가 0이 되도록 조정하여 정밀하게 측정하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 싱크로스코프(synchroscope) 소인시간 전환 스위치를 200[μs/cm]로 놓고, 1kHz의 길이를 측정하였더니 5cm이었을 때, 신호 주파수는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 103kHz
  2. 500kHz
  3. 1kHz
  4. 104kHz
(정답률: 50%)
  • 신호의 주파수는 소인시간(Time base)과 측정된 길이를 곱하여 주기를 구한 뒤, 그 역수를 취해 계산합니다.
    ① [기본 공식] $f = \frac{1}{T} = \frac{1}{S \times L}$ (여기서 $S$는 소인시간, $L$은 측정 길이)
    ② [숫자 대입] $f = \frac{1}{200 \times 10^{-6} \times 5}$
    ③ [최종 결과] $f = 1000 = 10^{3} \text{ Hz}$ (단, 문제의 정답 표기인 $10^{3} \text{ kHz}$는 단위 오류로 보이나 지정 정답을 따름)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 오실로스코프의 CRT에 주로 많이 사용되는 편향방식은?

  1. 정전편향, 정전집속
  2. 전자편향, 전자집속
  3. 정전편향, 전자집속
  4. 전자편향, 정전집속
(정답률: 65%)
  • 오실로스코프의 CRT는 전자빔을 빠르게 편향시켜 화면에 표시해야 하므로, 응답 속도가 매우 빠른 정전편향 방식과 정전집속 방식을 주로 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 가동 코일형 계기의 지시값은 어떤 값으로 나타내는가?

  1. 평균치
  2. 실효치
  3. 최대치
  4. 파고치
(정답률: 61%)
  • 가동 코일형 계기는 코일에 흐르는 전류에 의해 발생하는 자기장과 영구자석의 자기장 사이의 상호작용을 이용하므로, 전류의 평균값에 비례하여 지침이 움직이는 평균치 지시 계기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 최대지시 1mA인 전류계에 0.1Ω의 분류기를 접속하여 최대 1A까지의 전류를 측정하게 했다면 전류계 자체의 내부저항은 몇 Ω인가?

  1. 99.9Ω
  2. 101Ω
  3. 109Ω
  4. 199Ω
(정답률: 70%)
  • 분류 저항을 통해 전류계로 흐르는 전류를 제한하여 측정 범위를 넓히는 원리를 이용합니다. 분류 저항과 전류계 내부 저항에 걸리는 전압은 동일합니다.
    ① [기본 공식] $R_m = \frac{R_s \times (I - I_m)}{I_m}$
    ② [숫자 대입] $R_m = \frac{0.1 \times (1 - 0.001)}{0.001}$
    ③ [최종 결과] $R_m = 99.9$
    따라서 내부저항은 $99.9\Omega$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음 회로에서 미지 인덕턴스 Lx 는 얼마인가?

  1. 20[H]
  2. 18[H]
  3. 19.2[H]
  4. 22.2[H]
(정답률: 72%)
  • 브리지 회로의 평형 조건은 마주 보는 두 변의 곱이 서로 같다는 원리를 이용합니다.
    ① [기본 공식] $L_x = \frac{L_1 \times R_2}{R_1}$
    ② [숫자 대입] $L_x = \frac{80 \times 24000}{100}$
    ③ [최종 결과] $L_x = 19.2$
    따라서 미지 인덕턴스는 $19.2\text{H}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 주파수 측정용으로 사용이 불가능한 것은?

  1. 공진 브리지(resonance bridge)
  2. 윈 브리지(Wien bridge)
  3. 켈빈 더블 브리지(Kelvin double bridge)
  4. 캠벨 블지(Campbell bridge)
(정답률: 67%)
  • 켈빈 더블 브리지는 아주 낮은 값의 저항(저저항)을 정밀하게 측정하기 위해 사용되는 회로이며, 주파수 측정과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 일반적인 표준 신호발생기는 출력단을 개방하였을 때 몇 [V]의 전압을 0[dB]로 표시하는가?

  1. 1[μV]
  2. 1[V]
  3. 0.775[V]
  4. 7.75[V]
(정답률: 66%)
  • 일반적인 표준 신호발생기에서 $0\text{dB}$의 기준 전압은 $1\mu\text{V}$로 설정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 단상 유도형 적산 전력계의 구성요소로 틀린 것은?

  1. 계량 장치
  2. 제동 장치
  3. 전자(電磁) 장치
  4. 표시(디스플레이) 장치
(정답률: 68%)
  • 단상 유도형 적산 전력계는 전력량을 측정하기 위해 전자기 장치(전압 코일, 전류 코일), 회전 원판을 돌리는 계량 장치, 회전 속도를 조절하는 제동 장치로 구성됩니다. 표시 장치는 최종 결과물을 보여주는 부가적인 요소일 뿐, 전력계의 핵심 동작을 구성하는 3대 기본 구성요소에는 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
