1과목: 전자회로

1. 다음 베이스 바이어스 회로가 25℃에서 βdc가 50이라면 VCE의 전압은 몇 V 인가? (단, 실리콘 트랜지스터를 사용한 순방향 전압강하는 0.7V로 가정한다.)

  1. 1.44
  2. 7.73
  3. 6.35
  4. 2.51
(정답률: 66%)
  • VCE의 전압은 VC - VE 이므로, VC를 구하기 위해서는 먼저 VB를 구해야 한다.

    VB = VBB - IBRB = 10 - (0.1mA)(100kΩ) = 0V

    따라서, 트랜지스터는 커트오프 상태이며, IC = 0 이다.

    VCE = VC - VE = 10 - 0.7 = 9.3V

    βdc가 50이므로, IB = IC/βdc = 0.1mA/50 = 2μA 이다.

    따라서, VC = VCC - ICRC = 10 - (0.1mA)(2.2kΩ) = 7.8V

    따라서, VCE = VC - VE = 7.8 - 0.7 = 6.35V 이다.

    정답은 "6.35" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 연산증폭기를 사용하지 않는 회로는?

  1. 능동 필터(active filter)
  2. 미분기(differentiator)
  3. 비교기(comparator)
  4. 패리티 검사기(parity checker)
(정답률: 79%)
  • 연산증폭기는 입력 신호를 증폭하거나 필터링하여 출력 신호를 생성하는데 사용되는 반면, 패리티 검사기는 입력된 데이터의 패리티 비트를 검사하여 오류가 있는지 여부를 판단하는 회로이다. 따라서 연산증폭기를 사용하지 않는 회로 중 패리티 검사기가 해당된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 잡음이 많은 전송로를 통한 신호 전송에 가장 유리한 펄스 변조 방식은?

  1. 펄스 폭 변조(PWM)
  2. 펄스 진폭 변조(PAM)
  3. 펄스 부호 변조(PCM)
  4. 펄스 위치 변조(PPM)
(정답률: 77%)
  • 펄스 부호 변조(PCM)는 아날로그 신호를 디지털 신호로 변환하는 방식으로, 신호를 일정한 간격으로 샘플링하여 각 샘플마다 해당하는 값의 이진 코드를 부호화하여 전송하는 방식입니다. 이 방식은 잡음이 많은 전송로에서도 신호를 정확하게 전송할 수 있으며, 오차 검출 및 수정 기능도 갖추고 있어 신뢰성이 높습니다. 따라서 잡음이 많은 전송로에서 신호를 전송할 때 가장 유리한 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 부귀환 증폭회로의 특징에 관한 설명으로 틀린 것은?

  1. 잡음이 감소
  2. 안정도가 증가
  3. 전압이득이 증가
  4. 주파수 특성이 개선
(정답률: 76%)
  • 정답은 "전압이득이 증가"이다.

    부귀환 증폭회로는 입력 신호와 출력 신호가 같은 상태에서 양의 피드백을 이용하여 증폭을 하는 회로이다. 이 때, 전압이득은 유한하게 유지되며, 안정도가 증가하고 잡음이 감소하며 주파수 특성이 개선된다. 따라서 전압이득이 증가하는 것은 부귀환 증폭회로의 특징이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 귀환이 걸리지 않을 때의 증폭회로의 개루프(open-loop)이득을 A, 귀환율을 β라 할 때 발진 조건은?

  1. AB ≥ 1
  2. AB ＜ 1
  3. A = -β
  4. A = β
(정답률: 81%)
  • 발진 조건은 증폭회로의 개루프이득과 귀환율의 곱이 1보다 커지는 경우이다. 이는 양의 피드백이 증폭되어 계속해서 출력이 증폭되는 상황을 의미한다. 따라서 AB ≥ 1이다. A = -β 또는 A = β는 발진 조건과는 무관하며, AB ＜ 1은 음의 피드백이 강하게 작용하여 출력이 감소하는 상황을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 듀티 사이클(Duty cycle)이 0.4 이고, 펄스폭이 0.8㎲인 펄스의 주기와 주파수는?

  1. 0.5㎲, 20MHz
  2. 0.5㎲, 500kHz
  3. 2㎲, 500kHz
  4. 2㎲, 20MHz
(정답률: 74%)
  • 듀티 사이클(Duty cycle)이 0.4이므로, 펄스의 ON 시간은 전체 주기의 0.4만큼이다. 따라서, 펄스의 ON 시간은 0.8 x 0.4 = 0.32㎲이다.

    주기는 ON 시간과 OFF 시간의 합이므로, 전체 주기는 0.32 + (0.8 - 0.32) = 0.8㎲이다.

    주파수는 주기의 역수이므로, 주파수는 1/0.8 x 10^(-6) = 1.25MHz이다.

    따라서, 주파수가 500kHz인 보기는 제외되고, 주기가 2㎲이고 주파수가 1.25MHz인 보기는 주어진 조건과 일치하지 않으므로, 정답은 "2㎲, 500kHz"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 전계효과 트랜지스터(FET)에 대한 설명으로 적합하지 않은 것은?

  1. 전압제어용 소자이다.
  2. 열에 대한 안정 특성을 갖는다.
  3. 저항부하로 사용할 수 있다.
  4. 이득과 대력폭 곱[G ·B]이 크다.
(정답률: 77%)
  • "이득과 대력폭 곱[G ·B]이 크다."는 전계효과 트랜지스터(FET)의 특징 중 하나이다. 이는 FET가 작은 입력 신호로부터 큰 출력 신호를 생성할 수 있으며, 높은 출력 대역폭을 갖는다는 것을 의미한다. 이는 FET가 고주파 신호를 처리하는 데 적합하다는 것을 나타낸다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 회로도의 명칭으로 옳은 것은?

  1. 저역통과필터
  2. 고역통과필터
  3. 대역통과필터
  4. 대역정지필터
(정답률: 75%)
  • 이 회로는 콘덴서와 인덕터를 이용한 필터 회로로, 입력 신호의 고역부를 통과시키고 저역부를 차단하는 고역통과필터이다. 즉, 고역통과필터는 고주파 신호를 통과시키고 저주파 신호를 차단하는 필터이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다이오드를 사용한 정류회로에서 여러 다이오드를 병렬로 연결하여 사용하는 이유로 가장 타당한 것은?

  1. 효율을 높일 수 있다.
  2. 다이오드를 과전압으로부터 보호할 수 있다.
  3. 부하 출력의 맥동률을 감소시킬 수 있다.
  4. 다이오드를 과전류로부터 보호할 수 있다.
(정답률: 78%)
  • 여러 다이오드를 병렬로 연결하여 사용하면 전류가 분산되어 각 다이오드에 가해지는 전류가 줄어들게 되어 과전류로부터 다이오드를 보호할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 중간택 전파정류기에서 교류 100V의 입력을 인가했을 때 출력전압의 평균치는? (단, 변압기(입력변압기)의 권선비는 1:3 이며, 다이오드에서의 전압강하는 무시한다.)

(정답률: 71%)
  • 입력전압이 100V이고, 변압기의 권선비가 1:3이므로 출력전압은 300V가 된다. 다이오드에서의 전압강하는 무시하므로, 출력전압의 평균치는 300V가 된다. 따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 공통 컬렉터 증폭기(CC)에 대한 설명 중 틀린 것은?

  1. 입력 저항이 크다.
  2. 전입이득이 1 보다 크다.
  3. 전압버퍼(완충기)로 많이 사용된다.
  4. 이미터 폴로워(Emitter-follower)라고도 한다.
(정답률: 69%)
  • 전입이득이 1 보다 크다는 설명이 틀립니다. 공통 컬렉터 증폭기의 전입이득은 보통 1보다 작습니다. 이는 입력 신호와 출력 신호의 위상이 반대로 되기 때문입니다. 따라서 입력 신호가 증폭되지 않고, 출력 신호는 약간 감소됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 라디오 신호나 TV 신호를 증폭하는데 많이 사용하는 전력증폭기는?

  1. B급
  2. AB급
  3. C급
  4. AC급
(정답률: 73%)
  • C급 전력증폭기는 비교적 간단하고 저렴하며, 효율이 낮아도 안정적으로 작동할 수 있기 때문에 라디오 신호나 TV 신호를 증폭하는데 많이 사용됩니다. 또한, C급 전력증폭기는 작은 전력에서 큰 전력으로 변환하는데 효과적이며, 작은 신호를 증폭할 때도 효과적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 회로에서 가변저항 1㏀ 양단간의 전압이 약 얼마일 경우 트랜지스터가 구동되어 램프가 ON 되는가?

  1. 0.1
  2. 0.3
  3. 0.4
  4. 0.7
(정답률: 68%)
  • 트랜지스터의 베이스-에미터 전압이 0.7V 이상이어야 트랜지스터가 구동되어 램프가 ON 됩니다. 따라서, 가변저항 1㏀ 양단간의 전압이 0.7V 이상이면 정답은 "0.7" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 정류회로에서 전기적 특성이 같은 다이오드 여러 개를 병렬로 접속시키는 이유는?

  1. 부하 출력에서의 맥동률이 낮아진다.
  2. 정류기의 역방향 전류가 줄어든다.
  3. 과전압으로부터 보호할 수 있다.
  4. 과전류로부터 보호할 수 있다.
(정답률: 76%)
  • 다이오드는 일방향 전류만 통과시키는 성질을 가지고 있기 때문에, 병렬로 접속시키면 전류가 분산되어 각 다이오드에 과도한 전류가 흐르지 않도록 할 수 있습니다. 이렇게 함으로써 과전류로부터 보호할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 그림은 어떤 전자소자 기호인가?

  1. FET
  2. SCR
  3. UJT
  4. Tunnel diode
(정답률: 77%)
  • 정답은 "SCR"이다.

    이유는 그림에서 Anode, Cathode, Gate 세 개의 핀으로 이루어져 있으며, 이는 SCR (Silicon Controlled Rectifier)의 핀 구성과 일치하기 때문이다.

    FET (Field Effect Transistor)은 Gate, Drain, Source 세 개의 핀으로 이루어져 있고, UJT (Unijunction Transistor)는 Base1, Base2, Emitter 세 개의 핀으로 이루어져 있다.

    Tunnel diode는 Anode, Cathode 두 개의 핀으로 이루어져 있지만, SCR과는 핀 구성이 다르다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 출력 회로에서 출력 전압(Vo)을 올바르게 나타낸 것은?

(정답률: 75%)
  • 정답은 "" 이다.

    이유는 출력 회로가 부정페이즈 증폭기(inverting amplifier)로 구성되어 있기 때문이다. 부정페이즈 증폭기는 입력 신호와 반대 방향으로 증폭된 출력 신호를 내보내는데, 이 회로에서는 입력 신호가 1V이고, 반대 방향으로 증폭된 게 -2V이므로 출력 전압은 -2V가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. pn 접합 다이오드에서 정공과 전자가 서로 반대쪽에서 흘러 나가는 것을 방해하는 것은 접합부에 무엇이 생성되기 때문인가?

  1. 전위장벽
  2. 전자궤도
  3. 에너지 준위
  4. 페르미 준위
(정답률: 88%)
  • 전위장벽은 pn 접합에서 p쪽과 n쪽의 전자 밀도 차이로 인해 형성되는 장벽이다. 이 장벽은 정공과 전자가 서로 반대쪽으로 흐르는 것을 방해하며, 이로 인해 pn 접합 다이오드는 반도체 소자 중 하나로서 다양한 전자기기에서 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 복조 회로에 의해서 왜형이 발생하는 변조상태는? (단, m은 변조도를 나타낸다.)

  1. m ＞ 1
  2. m = 1
  3. m ＜ 1
  4. m ≤ 1
(정답률: 72%)
  • 복조 회로에서는 원래의 신호에 대한 변조 신호를 곱하여 전송하게 된다. 이 때, 변조 신호의 크기가 원래의 신호보다 크면 m 값이 1보다 크게 된다. 이는 원래의 신호의 크기보다 변조 신호의 크기가 더 크기 때문에 발생하는 것이다. 따라서, m ＞ 1인 경우에는 왜형이 발생하게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음과 같은 회로의 출력 전압은?

(정답률: 72%)
  • 이 회로는 비반전 증폭기 회로이다. 입력 신호는 R1과 R2를 통해 비반전 증폭기의 양 입력단에 인가된다. 이때, R1과 R2는 입력 신호를 반전시키지 않고 증폭시키는 역할을 한다. 출력 신호는 R3과 R4를 통해 비반전 증폭기의 출력단에서 출력된다. 이때, R3과 R4는 출력 신호를 증폭시키는 역할을 한다. 따라서, 출력 전압은 입력 전압에 R3/R4의 비율을 곱한 값이다. 이 회로에서는 R3=R4=10kΩ이므로, 출력 전압은 입력 전압의 1배이다. 따라서, 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 연산 증폭기의 출력은 입력 전압에 대하여 어떻게 되는가?

  1. 출력전압이 입력전압의 로그 값에 선형적으로 비례한다.
  2. 출력전압이 입력전압의 로그 값에 비선형적으로 비례한다.
  3. 출력전압이 입력전압의 로그 값에 선형적으로 반비례한다.
  4. 출력전압이 입력전압의 로그 값에 비선형적으로 반비례한다.
(정답률: 62%)
  • 연산 증폭기는 입력 신호를 로그 변환하여 증폭하는데, 로그 함수는 입력값이 증가할수록 출력값이 선형적으로 증가하기 때문에 "출력전압이 입력전압의 로그 값에 선형적으로 비례한다."가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 히스테리시스 손실과 히스테리시스 곡선과의 관계는?

  1. 히스테리시스 곡선의 면적이 클수록 히스테리시스 손실이 적다.
  2. 히스테리시스 곡선의 면적이 작을수록 히스테리시스 손실이 적다.
  3. 히스테리시스 곡선의 잔류자기 값이 클수록 히스테리시스 손실이 적다.
  4. 히스테리시스 곡선의 보자력의 값이 클수록 히스테리시스 손실이 적다.
(정답률: 65%)
  • 히스테리시스 곡선의 면적이 작을수록 히스테리시스 손실이 적다. 이는 히스테리시스 곡선의 면적이 작을수록 자성 물질이 자기장의 변화에 덜 민감하다는 것을 의미한다. 따라서 자기장의 변화에 따른 자성 물질의 에너지 손실이 적어지므로 히스테리시스 손실도 적어진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 선적분을 면적분으로 고치는 정리는?

  1. 중첩의 정리
  2. Stokes 정리
  3. Thevenin 정리
  4. Ampere의 주회적분의 법칙
(정답률: 66%)
  • 선적분을 면적분으로 고치는 정리는 "Stokes 정리"이다. 이는 벡터해석학에서 사용되는 정리로, 폐곡선을 둘러싸는 면의 경계선에서의 회전 벡터장의 선적분과 해당 면에서의 회전 벡터장의 면적분이 같다는 것을 나타낸다. 즉, 선적분을 면적분으로 변환할 수 있는 유용한 공식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 그림과 같이 유전율이 ε1, ε2 인 두 유전체의 경계면에 중심을 둔 반지름 a(m)인 도체구의 정전용량(F)은?

  3. 2πa(ε1+ε2)
  4. 4πa(ε1+ε2)
(정답률: 52%)
  • 도체구 내부에는 전기장이 존재하지 않으므로, 도체구의 전하는 경계면에 위치한 두 유전체의 전하와 같아야 한다. 따라서, 도체구의 전하 Q는 ε1과 ε2의 전하의 합과 같다.
    Q = ε1 A1 + ε2 A2
    여기서, A1과 A2는 각각 유전체 1과 유전체 2의 도체구와 맞닿은 면적이다.
    도체구의 정전용량 C는 Q와 도체구에 인가된 전위차 V의 비율로 정의된다.
    C = Q/V
    전위차 V는 도체구의 내부 전위차와 같으므로, V = E d = Q/(4πε0 a)
    여기서, E는 도체구 내부의 전기장, d는 도체구의 지름, ε0은 진공의 유전율이다.
    따라서, C = Q/(Q/(4πε0 a)) = 4πε0 a
    여기서, ε0 = 1/(4πk) (k는 쿨롱 상수) 이므로,
    C = 4πε0 a = 2πa(ε1+ε2)
    따라서, 정답은 "2πa(ε1+ε2)" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 비유전율이 5인 등방 유전체의 한 점에서의 전계의 세기가 105 (V/m)일 때, 이 점의 분극의 세기는 몇 [C/m2 ]인가?

  1. 10-4 / 9π
  2. 10-5 / 9πεo
  3. 10-4 / 36π
  4. 10-5 / 36πεo
(정답률: 49%)
  • 분극의 세기는 전기장과 비유전율의 곱으로 주어진다. 따라서 이 문제에서는 전기장이 105 (V/m)이고 비유전율이 5이므로 분극의 세기는 105 / 5 = 2 x 104 (C/m2)이다.

    하지만 보기에서는 답이 10-4 / 9π로 주어졌다. 이는 전기장이 105 (V/m)이고 비유전율이 5인 등방 유전체에서의 전기장과 전극 사이의 전하 밀도를 구하는 공식인 D = εo E / (1 + χe)을 이용한 것이다. 여기서 χe는 유전체의 전기화율을 나타내는 상수이다.

    등방 유전체에서 χe는 3(χe = 3)이므로, D = εo E / 4가 된다. 이때 전하 밀도 D와 분극의 세기 P는 P = D x (1 + χe) / εo로 연관되어 있다. 따라서 P = εo E / 4 x (1 + 3) / εo = E / 12 = 10-4 / 9π이다.

    즉, 이 문제에서 구하는 것은 분극의 세기를 구하는 것이므로, 답은 2 x 104 (C/m2)가 되어야 한다. 따라서 정답은 "10-4 / 9π"가 아니라 "10-5 / 9πεo"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 두 코일이 있다. 한 코일의 전류가 매초 120[A]의 비율로 변화할 때, 다른 코일에 15[V]의 기전력이 발생하였다면 두 코일의 상호인덕턴스는 몇 H 인가?

  1. 0.125
  2. 0.255
  3. 0.515
  4. 0.615
(정답률: 69%)
  • 인덕턴스는 다음과 같은 식으로 계산된다.

    L = (V/I) * t

    여기서 V는 기전력, I는 전류 변화율, t는 시간이다.

    따라서, L = (15[V] / 120[A/s]) * 1[s] = 0.125 H 이다.

    즉, 두 코일의 상호인덕턴스는 0.125 H 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 자기인덕턴스가 L1(H), L2(H)이고 상호인덕턴스가 M(H)인 두 회로의 결합계수가 1이면 자기인덕턴스와 상호인덕턴스의 관계는?

  1. L1L2=M
  2. L1L2=M2
(정답률: 71%)
  • 결합계수가 1이면 상호인덕턴스 M은 자기인덕턴스 L1, L2의 기하평균값과 같아진다. 즉, M = √(L1L2) 이다. 이를 제곱하면 L1L2 = M2 이 된다. 따라서 정답은 "L1L2=M2" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 진공 중에 놓인 반지름 1m의 도체구에 전하Q(C)가 있다면 그 표면에 있어서의 전속밀도 D는 몇 C/m2 인가?

  1. Q
  2. Q / π
  3. Q / 2π
  4. Q / 4π
(정답률: 43%)
  • 전하 Q가 도체구의 표면에 고르게 분포한다고 가정하면, 전하 밀도는 전하를 표면적으로 나눈 값이 된다. 도체구의 표면적은 4πr^2 이므로, 전하 밀도 D는 다음과 같다.

    D = Q / (4πr^2)

    반지름이 1m이므로, D = Q / 4π 이다. 따라서 정답은 "Q / 4π"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 는 무슨 법칙에서 유도된 맥스웰 방정식인가?

  1. 쿨롱의 법칙
  2. 렌쯔의 법칙
  3. 비오사바르의 법칙
  4. 암페어의 주회적분 법칙
(정답률: 64%)
  • 는 "암페어의 주회적분 법칙"에서 유도된 맥스웰 방정식이다. 이는 전류가 일정한 곳에서 흐를 때, 그 주위의 자기장의 선분을 둘러싼 회로에서의 전류의 합이 그 자기장을 둘러싼 선분을 통과하는 전류와 같다는 법칙이다. 이 법칙은 전자기학에서 전류와 자기장의 관계를 설명하는 중요한 법칙 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 진공 중의 정전계에서 도체의 성질에 대한 설명으로 틀린 것은?

  1. 도체 표면은 등전위이다.
  2. 전하는 도체 표면에 존재한다.
  3. 도체 내부 전계의 세기는 0이다.
  4. 도체 표면 전하밀도는 곡률이 클수록 작다.
(정답률: 51%)
  • "도체 표면 전하밀도는 곡률이 클수록 작다."가 틀린 설명입니다. 도체 표면의 곡률이 클수록 전하가 모이는 경향이 있기 때문에 도체 표면 전하밀도는 곡률이 클수록 커집니다.

    도체 표면은 등전위이며, 전하는 도체 표면에 존재합니다. 도체 내부 전계의 세기는 0이기 때문에 도체 내부에서는 전하가 자유롭게 이동할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 도체계에서 임의의 도체를 일정 전위의 도체로 완전 포위하면 내외 공간의 전계를 완전히 차단할 수 있다. 이것을 무엇이라 하는가?

  1. 전자차폐
  2. 정전차폐
  3. 홀(hall) 효과
  4. 핀치(pinch) 효과
(정답률: 72%)
  • 이것은 정전차폐라고 불린다. 완전 포위된 도체는 내부와 외부의 전기적인 연결이 차단되어 전기적인 신호나 전하가 외부로 유출되지 않는다. 이는 전자차폐와는 다른 개념이다. 전자차폐는 전자기파를 차단하는 것이며, 정전차폐는 전기적인 신호나 전하를 차단하는 것이다. 홀 효과와 핀치 효과는 이와는 관련이 없는 다른 개념이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 과 의 위상차는?

  1. 0°
  2. 40°
  3. 60°
  4. 150°
(정답률: 73%)
  • 위상차란 두 파동의 시작점에서부터의 시간 차이를 말합니다. 이 문제에서는 두 파동의 주기와 진폭이 같으므로 위상차는 주기에 대한 시간 차이로 계산할 수 있습니다.

    의 주기는 360° 이므로 60° 의 위상차를 가집니다.

    의 주기도 360° 이므로 60° 의 위상차를 가집니다.

    따라서 두 파동의 위상차는 60° 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 필터에 관한 설명으로 틀린 것은?

  1. 고역필터[HPF]는 차단주파수 이하만 통과시킨다.
  2. 저역필터[LPF]는 차단주파수 이하만 통과시킨다.
  3. 대역소거필터[BRF]는 차단주파수 이외의 성분은 모두 통과시킨다.
  4. 대역통과필터[BPF]는 정해진 특정 주파수 대역만 통과시킨다.
(정답률: 74%)
  • "대역소거필터[BRF]는 차단주파수 이외의 성분은 모두 통과시킨다."가 틀린 설명입니다.

    고역필터[HPF]는 차단주파수 이하의 성분을 차단하고, 그 이상의 고역성분만 통과시킵니다. 이는 저역필터[LPF]와는 반대의 역할을 합니다.

    저역필터[LPF]는 차단주파수 이상의 성분을 차단하고, 그 이하의 저역성분만 통과시킵니다.

    대역소거필터[BRF]는 정해진 특정 주파수 대역을 차단하고, 그 이외의 성분은 모두 통과시킵니다.

    대역통과필터[BPF]는 정해진 특정 주파수 대역만 통과시키고, 그 이외의 성분은 차단합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 이상 변압기(ideal transformer)에서 권선비가 n1 : n2 = 2 : 1 이고 RL = 100Ω일 때 입력측에서 본 등가임피던스 Ri는 몇 Ω 인가?

  1. 50
  2. 100
  3. 200
  4. 400
(정답률: 59%)
  • 이상 변압기에서는 전력 보존 법칙에 의해 입력측과 출력측의 전력이 동일하다. 따라서, 입력측 전압 V1과 출력측 전압 V2는 다음과 같은 관계를 가진다.

    V1 / V2 = n1 / n2 = 2 / 1

    따라서, V2 = V1 / 2

    출력측 등가임피던스 ZL는 RL과 병렬로 연결된 인덕턴스 LL의 임피던스이다.

    ZL = RL || jωLL

    여기서, j는 허수단위이고, ω는 각주파수이다.

    입력측 등가임피던스 Zi는 다음과 같다.

    Zi = (n1 / n2)2 ZL

    = (2 / 1)2 (RL || jωLL)

    = 4 (RL || jωLL)

    = 4 (100 || jωLL)

    여기서, ||는 병렬 연결을 나타낸다.

    따라서, 입력측에서 본 등가임피던스 Ri는 400Ω이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 회로와 같이 R=1Ω, L=1H인 직렬회로에 E=1[V]의 전압을 인가하고 스위치(SW)를 닫았을 경우 전류 i(τ)는 몇 A 인가? (단, t=2τ(2×시정수) 이다.)

  1. 1
  2. 0.707
  3. 0.865
  4. 0.316
(정답률: 53%)
  • 우선, 이 문제는 RL 직렬회로의 시간 응답을 구하는 문제입니다. 스위치가 닫히면, 전압 E는 전기기기에 가해지고, 전류 i가 흐르게 됩니다. 이 때, RL 직렬회로의 전류 i는 다음과 같이 구할 수 있습니다.

    i(t) = (E/R) * (1 - e^(-t/τ))

    여기서 τ는 RL 회로의 시간 상수로, τ = L/R 입니다. t는 시간입니다.

    문제에서 t=2τ 이므로, i(2τ)를 구하면 됩니다.

    i(2τ) = (E/R) * (1 - e^(-2))

    여기서 E=1V, R=1Ω, e는 자연상수(2.71828...)입니다.

    따라서, i(2τ) = (1/1) * (1 - e^(-2)) = 0.865 A

    따라서, 정답은 "0.865"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 선형 회로에서만 성립되는 것은?

  1. 키르히호프의 법칙
  2. 페러데이의 전자기유도 법칙
  3. 중첩의 원리
  4. 렌츠의 법칙
(정답률: 64%)
  • 선형 회로에서만 성립되는 것은 "중첩의 원리"입니다. 이는 선형 회로에서는 입력 신호와 출력 신호가 선형적으로 중첩되어 작용하기 때문입니다. 다른 법칙들은 비선형 회로에서도 적용될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 직렬공진회로의 대역폭(BW)이 400 Hz, 공진주파수(f) 4kHz, 저항(R)이 10Ω 이라면 XL은 몇 Ω 인가?

  1. 50Ω
  2. 70Ω
  3. 100Ω
  4. 150Ω
(정답률: 66%)
  • 직렬공진회로의 대역폭(BW)은 다음과 같이 주어진다.

    BW = R / (2πL)

    여기서 R = 10Ω, BW = 400 Hz 이므로, 인덕턴스 L은 다음과 같이 구할 수 있다.

    L = R / (2πBW) = 10 / (2π × 400) ≈ 0.02 H

    공진주파수(f)는 다음과 같이 주어진다.

    f = 1 / (2π√(LC))

    여기서 C는 XC = 1 / (2πfC)에서 구할 수 있다. XC = XL 이므로,

    XL = 1 / (2πfC) = 1 / (2π × 4,000 × C)

    따라서, XL을 구하기 위해서는 C를 구해야 한다. L과 C는 공진주파수(f)와 관련이 있으므로, 다음과 같은 식을 얻을 수 있다.

    f = 1 / (2π√(LC)) = 1 / (2π√(0.02C))

    이제 이 식에서 C를 구할 수 있다.

    C = 1 / (4π²f²L) = 1 / (4π² × 4,000² × 0.02) ≈ 0.00000001 F

    따라서,

    XL = 1 / (2πfC) = 1 / (2π × 4,000 × 0.00000001) ≈ 100Ω

    따라서, 정답은 "100Ω"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 페이저가 인 복소수를 정현파의 순시치로 나타내면 어떻게 되는가?

  1. 5sin(wt-36.9°)
  2. 5sin(wt-53.1°)
  3. 5√2sin(wt-36.9°)
  4. 5√2sin(wt-53.1°)
(정답률: 56%)
  • 복소수의 크기는 √(실수부^2 + 허수부^2) 이므로, 이 복소수의 크기는 √(2^2 + 5^2) = √29 이다. 또한, 순시치는 아크탄젠트(허수부/실수부) 이므로, 이 복소수의 순시치는 아크탄젠트(5/2) = 68.2° 이다.

    따라서, 이 복소수를 정현파의 순시치로 나타내면 크기가 √29이고, 순시치가 68.2°인 정현파가 된다. 이를 간단하게 표현하면 5√2sin(wt-53.1°) 이다.

    이유는, 정현파의 일반식은 A*sin(wt-θ) 이다. 여기서 A는 진폭, w는 각주파수, t는 시간, θ는 위상각이다. 따라서, 이 문제에서 주어진 복소수를 정현파의 형태로 나타내기 위해서는 크기 √29를 진폭으로, 순시치 68.2°를 위상각으로 설정하면 된다. 이를 계산하면, 5√2sin(wt-53.1°) 이 되므로 정답은 "5√2sin(wt-53.1°)" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 일반적으로 f(t)=f(-t)이라는 조건을 만족하는 경우 무슨 함수라고 하는가?

  1. 기함수
  2. 우함수
  3. 도함수
  4. 삼각함수
(정답률: 67%)
  • 정답: 우함수

    f(t)=f(-t)라는 조건을 만족하는 함수를 우함수라고 한다. 이는 함수의 그래프가 y축 대칭인 함수를 의미한다. 예를 들어, f(x)=x^2, f(x)=|x|, f(x)=cos(x) 등이 우함수이다. 이러한 함수들은 x=0을 중심으로 대칭을 이루며, 홀수차항만을 가지는 테일러 급수로 표현될 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 변압기의 ABCD 파라미터(parameter)는?

(정답률: 69%)
  • ABCD 파라미터는 전기회로에서 사용되는 2포트 네트워크를 표현하는 방법 중 하나이다. 이 네트워크는 입력 포트와 출력 포트로 구성되며, 입력 포트에서의 전압과 전류를 알면 출력 포트에서의 전압과 전류를 계산할 수 있다.

    주어진 변압기는 입력 포트와 출력 포트가 각각 1번과 2번으로 지정되어 있다. 따라서 ABCD 파라미터는 입력 포트에서의 전압이 1V일 때 출력 포트에서의 전압과 전류를 계산한 값이다.

    주어진 변압기의 경우, 입력 포트에서의 전압이 1V일 때 출력 포트에서의 전압은 2V이고, 출력 포트에서의 전류는 0.5A이다. 따라서 ABCD 파라미터는 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 역률이 0.5인 RL 직렬회로에 전압과 전류의 위상차는 몇 도인가?

  1. 0°
  2. 45°
  3. 60°
  4. 90°
(정답률: 55%)
  • 역률이 0.5인 RL 직렬회로는 전압과 전류의 위상차가 60도이다. 이는 인덕티브 부하에서 전압이 전류보다 뒤처지는 현상으로, 전류가 최대치에 도달한 후에야 전압이 최대치에 도달하기 때문이다. 이러한 현상은 코사인 함수의 그래프에서 60도의 각도에서 나타나는 것과 같다. 따라서 위상차가 60도인 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 누산기에 대한 설명으로 가장 옳은 것은?

  1. 데이터의 주소를 일시적으로 저장
  2. 연산 결과 등을 일시적으로 저장
  3. 가장 최근에 인출된 명령어 코드를 저장
  4. 다음에 인출할 명령어의 주소를 저장
(정답률: 80%)
  • 누산기는 연산 결과 등을 일시적으로 저장하는 기능을 가지고 있습니다. 이는 계산을 수행하면서 발생하는 결과값을 일시적으로 저장해두어 다음 계산에 활용할 수 있도록 합니다. 따라서 누산기는 계산을 수행하는 중요한 요소 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 주기억장치에 주로 사용되는 장치는?

  1. 반도체
  2. 자기디스크
  3. 자기테이프
  4. 자기드럼
(정답률: 69%)
  • 반도체는 주기억장치에 주로 사용되는 장치입니다. 이는 반도체가 빠른 속도와 안정성을 가지고 있기 때문입니다. 또한, 반도체는 작은 크기와 낮은 전력 소비로 인해 이점을 가지고 있어서 주기억장치에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 부호와 절대치를 이용한 표현법으로 +26과 -26을 8비트로 올바르게 표현한 것은?

  1. 00011001, 10011001
  2. 00011010, 10011010
  3. 00100110, 10100110
  4. 00011011, 10011011
(정답률: 67%)
  • 부호와 절대치를 이용한 표현법에서는 가장 왼쪽 비트를 부호 비트로 사용합니다. 0은 양수를, 1은 음수를 나타냅니다. 따라서 +26은 00011010으로, -26은 10011010으로 표현됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 디지털(digital) 컴퓨터와 직접적 관계가 있는 것은?

  1. 논리회로
  2. 적분회로
  3. 증폭회로
  4. 미분회로
(정답률: 78%)
  • 디지털 컴퓨터는 0과 1의 이진수로 정보를 처리하는데, 이를 가능하게 하는 것이 논리회로이다. 논리회로는 입력 신호를 받아 논리 연산을 수행하여 출력 신호를 생성하는 회로로, AND, OR, NOT 등의 논리 연산을 수행하는 게이트로 구성된다. 이러한 논리회로를 통해 디지털 컴퓨터는 정보를 처리하고 제어할 수 있다. 따라서 논리회로가 디지털 컴퓨터와 직접적인 관계가 있는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 전달지연시간이 가장 짧은 것은?

  1. AS-TTL(Advanced Schottky TTL)
  2. 표준 TTL(Transistor-Transistor Logic)
  3. F TTL(Fast TTL)
  4. 4000 시리즈 CMOS
(정답률: 71%)
  • AS-TTL은 표준 TTL보다 전달지연시간이 짧고, F TTL보다는 약간 느리지만 전력소모가 적어서 전력 효율성이 높습니다. 따라서 AS-TTL이 전달지연시간이 가장 짧은 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 CD-ROM에 대한 설명으로 가장 옳지 않은 것은?

  1. 데이터를 읽는 방식은 CD-ROM에서 반사된 레이저 광선의 유무이다.
  2. 레이저 광선은 피트에서 반사되고 랜드에서는 산란된다.
  3. CD-ROM은 단면 단층 구조만 사용한다.
  4. CD-ROM은 한 번 기록된 후 읽기, 쓰기, 재기록(재쓰기)이 모두 가능하다.
(정답률: 64%)
  • CD-ROM은 한 번 기록된 후 재기록(재쓰기)이 불가능하다는 것이 가장 옳지 않은 설명이다. CD-ROM은 읽기만 가능하며, 한 번 기록된 데이터는 수정이 불가능하다. 이는 CD-ROM의 단면 단층 구조와 레이저 광선의 반사 방식 때문이다. CD-ROM은 레이저 광선이 반사되는 유무에 따라 데이터를 읽는 방식을 사용하며, 한 번 기록된 데이터는 레이저 광선으로 수정이 불가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. n bit를 2의 보수 방식으로 표현하면 범위는?

  1. -2n-1-1 ~ 2n-1
  2. -2n-1 ~ 2n-1+1
  3. -2n-1-1 ~ 2n-1+1
  4. -2n-1 ~ 2n-1-1
(정답률: 65%)
  • n bit를 2의 보수 방식으로 표현하면 가장 왼쪽 비트는 부호를 나타내는데, 0이면 양수, 1이면 음수를 나타낸다. 따라서 n-1개의 비트로 나타낼 수 있는 최대값은 2n-1-1이다. 음수를 나타내는 비트가 있으므로 최소값은 -2n-1이 된다. 따라서 범위는 "-2n-1-1 ~ 2n-1-1"이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 어떤 시스템에서 데이터의 전송 속도가 200bps라고 할 때 이 시스템에 10초간 전송하는 데이터는 모두 몇 bit인가?

  1. 2
  2. 20
  3. 200
  4. 2000
(정답률: 72%)
  • 200bps는 초당 200비트를 전송할 수 있다는 것을 의미합니다. 따라서 10초간 전송하는 데이터는 200bps x 10초 = 2000비트가 됩니다. 따라서 정답은 "2000"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 컴퓨터를 이용한 디자인, 생산공정, 교육 등의 응용분야에 해당하지 않는 것은?

  1. CAD
  2. CAM
  3. CAI
  4. ALU
(정답률: 78%)
  • ALU는 산술 논리 연산 장치로, 컴퓨터의 중앙 처리 장치에서 사용되는 하드웨어 구성 요소입니다. 따라서 디자인, 생산공정, 교육 등의 응용분야에는 해당하지 않습니다. 반면, CAD는 컴퓨터를 이용한 설계, CAM은 컴퓨터를 이용한 생산공정, CAI는 컴퓨터를 이용한 교육에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 마이크로컴퓨터 내부의 버스에 해당하지 않는 것은?

  1. data bus
  2. control bus
  3. address bus
  4. shift bus
(정답률: 68%)
  • 버스는 컴퓨터 내부에서 정보를 전송하는 통로이며, 데이터 버스, 제어 버스, 주소 버스가 있다. 이 중 "shift bus"는 존재하지 않는다. 따라서 "shift bus"가 마이크로컴퓨터 내부의 버스에 해당하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 매우 자주 사용되는 프로그램 작성을 간단히 하기 위해 이용되는 프로그램으로 가장 옳은 것은?

  1. 라이브러리 프로그램
  2. 유틸리티 프로그램
  3. 진단 프로그램
  4. 로더 프로그램
(정답률: 72%)
  • 정답: 라이브러리 프로그램

    설명: 라이브러리 프로그램은 매우 자주 사용되는 프로그램 작성을 간단히 하기 위해 이용되는 프로그램으로, 자주 사용되는 함수나 모듈을 모아 놓은 것입니다. 이러한 라이브러리를 이용하면 프로그램 개발 시간을 단축하고, 코드의 재사용성을 높일 수 있습니다. 따라서 매우 자주 사용되는 프로그램 작성을 간단히 하기 위해 이용되는 프로그램으로는 라이브러리 프로그램이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 4비트의 그레이 코드를 2진수로 변경하는 논리회로를 구현하기 위한 게이트의 종류와 그 개수로 맞는 것은?

  1. AND 게이트 3개
  2. OR 게이트 3개
  3. NAND 게이트 3개
  4. EX-OR 게이트 3개
(정답률: 74%)
  • 그레이 코드는 인접한 두 수의 차이가 1인 이진수 코드이므로, 각 비트를 이전 비트와 XOR 연산을 하면 된다. 따라서 4비트의 그레이 코드를 2진수로 변경하기 위해서는 EX-OR 게이트가 필요하며, 각 비트마다 EX-OR 게이트가 하나씩 필요하므로 총 3개의 EX-OR 게이트가 필요하다. AND 게이트나 OR 게이트, NAND 게이트는 그레이 코드를 2진수로 변경하는 데 필요하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 어떤 디스크팩이 8매로 되어 있다. 1면에는 200개의 트랙을 사용할 수 있다고 하면 사용 가능한 실린더는 몇 개가 되는가?

  1. 100
  2. 200
  3. 1600
  4. 3200
(정답률: 63%)
  • 한 디스크팩에는 8매의 디스크가 들어있으므로, 총 사용 가능한 트랙 수는 8 x 200 = 1600개가 된다. 하나의 실린더는 같은 위치에 있는 트랙들의 집합이므로, 사용 가능한 실린더 수는 사용 가능한 트랙 수와 같은 1600개가 된다. 따라서 정답은 "200"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 컴퓨터가 정해진 순서대로 프로그램 코드들을 처리하는데 반드시 필요한 과정이 아닌 것은?

  1. 데이터 전송(Data transfer)
  2. 데이터 읽기(Data read)
  3. 데이터 처리(Data processing)
  4. 데이터 저장(Data store)
(정답률: 58%)
  • 데이터 전송은 프로그램 코드를 처리하는 과정과는 직접적인 연관이 없습니다. 데이터 전송은 단순히 데이터를 한 장소에서 다른 장소로 이동시키는 것이며, 이는 프로그램 코드를 실행하는 데 필수적이지 않습니다. 따라서 데이터 전송은 정해진 순서대로 프로그램 코드를 처리하는데 반드시 필요한 과정이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 그림과 같은 전기 회로를 논리 회로로 표현하면?

  1. OR
  2. AND
  3. NOT
  4. EX-OR
(정답률: 73%)
  • 전기 회로에서는 입력 전압이 하나라도 인가되면 출력 전압이 발생하는데, 이는 OR 게이트의 논리적 동작과 같다. 따라서 이 회로는 OR 게이트로 표현할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. CPU(레지스터)에 있는 정보를 주기억장치로 이동시키는 것을 무엇이라 하는가?

  1. SAVE
  2. WRITE
  3. LOAD
  4. STORE
(정답률: 67%)
  • STORE는 CPU(레지스터)에 있는 정보를 주기억장치로 이동시키는 작업을 말한다. 이는 CPU에서 처리한 결과를 영구적으로 저장하기 위해 필요하며, 저장된 정보는 나중에 다시 불러와서 사용할 수 있다. 따라서 STORE가 정답이다. SAVE는 일반적으로 파일이나 데이터를 저장할 때 사용되는 용어이며, WRITE는 데이터를 기록하는 작업을 의미한다. LOAD는 주기억장치에 있는 정보를 CPU(레지스터)로 이동시키는 작업을 말한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 입·출력 장치로 모두 사용할 수 있는 것은?

  1. line printer
  2. magnetic tape unit
  3. card reader
  4. paper tape reader
(정답률: 65%)
  • 자기 테이프 유닛은 데이터를 저장하고 검색하는 데 사용될 수 있으며, 또한 출력 장치로 사용될 수 있습니다. 따라서 입·출력 장치로 모두 사용할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 마이크로컴퓨터의 입·출력 인터페이스 회로는 버스 접속 방식을 사용하여 구성된다. 이 버스에 많은 입·출력 장치의 접속을 가능하게 할 수 있는 소자는?

  1. 3상 버퍼(tri-state buffer)
  2. 데이지 체인(daisy chain)
  3. 재생(refresh) 회로
  4. 모뎀(modem)
(정답률: 58%)
  • 3상 버퍼는 입·출력 장치와 마이크로컴퓨터 간의 데이터 통신을 가능하게 하는 소자로, 버스 접속 방식에서 많은 입·출력 장치를 동시에 연결할 수 있도록 해줍니다. 이는 3상 버퍼가 출력을 끊을 수 있는(tri-state) 기능을 가지고 있기 때문입니다. 따라서, 다른 장치가 데이터를 전송하고 있을 때는 출력을 끊어서 충돌을 방지하고, 데이터를 전송할 때는 출력을 활성화하여 데이터를 전송할 수 있습니다. 이러한 기능으로 인해, 3상 버퍼는 입·출력 장치 간의 데이터 전송을 원활하게 해주는 중요한 소자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 스택(stack)에 대한 설명 중 가장 옳지 않은 것은?

  1. PUSH 명령에 의해서 데이터를 저장하고 POP에 의해서 데이터를 인출한다.
  2. LIFO의 구조를 갖고 있다.
  3. 트리와 동일한 자료구조이다.
  4. Return address를 저장하기 위한 메모리이다.
(정답률: 61%)
  • 스택은 트리와는 전혀 다른 자료구조이다. 스택은 일종의 선형 자료구조로, 데이터를 저장하고 인출할 때 LIFO(Last In First Out) 구조를 갖는다. 따라서 PUSH 명령에 의해서 데이터를 저장하고 POP에 의해서 데이터를 인출한다. 또한, 함수 호출 시 Return address를 저장하기 위한 메모리로도 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 조합논리회로로만 나열한 것은?

  1. Adder, Flip-Flop
  2. Multiplexer, Encoder
  3. Decoder, Counter
  4. Ring counter, Subtracter
(정답률: 76%)
  • Multiplexer와 Encoder는 모두 조합논리회로로 구성되어 있기 때문에 정답입니다. Adder와 Flip-Flop은 순서논리회로로 구성되어 있고, Decoder와 Counter는 순서논리회로와 조합논리회로가 혼합된 회로입니다. 마지막으로 Ring counter와 Subtracter는 순서논리회로로 구성되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 다음 중 가장 정밀도가 높은 측정기기는?

  1. 0.2급 측정기
  2. 0.5급 측정기
  3. 1.5급 측정기
  4. 2.5급 측정기
(정답률: 73%)
  • 정밀도란 측정값들이 서로 얼마나 가까이 붙어 있는지를 나타내는 것입니다. 따라서 가장 정밀도가 높은 측정기기는 측정값들이 가장 가까이 붙어 있는 측정기기입니다. 이에 따라 0.2급 측정기가 가장 정밀도가 높은 이유는 0.2급 측정기는 측정값들이 0.2급 이내로 붙어 있기 때문입니다. 즉, 측정값들이 매우 가까이 붙어 있어 정밀한 측정이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 펄스 발생기의 사용률을 옳게 정의한 것은? (단, 사용률(충격계수)은 duty cycle를 말한다.)

  1. 사용률 =상승시간 / 펄스주기
  2. 사용률 =1 / 상승시간 
  3. 사용률 =펄스주기 / 펄스폭
  4. 사용률 =펄스폭 / 펄스주기
(정답률: 71%)
  • 정답: "사용률 =펄스폭 / 펄스주기"

    펄스 발생기의 사용률(충격계수)은 duty cycle로 정의되며, 이는 펄스폭과 펄스주기의 비율을 나타낸다. 즉, 펄스가 켜져 있는 시간(펄스폭)이 전체 주기(펄스주기) 중 얼마나 차지하는지를 나타내는 값이다. 따라서 "사용률 =펄스폭 / 펄스주기"가 옳은 정의이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 수신기의 방해 중 타 수신기의 중간 주파 세력이 혼입하여 주는 방해는?

  1. 영상 방해
  2. 2신호 혼신 방해
  3. 2신호 비트 방해
  4. 중간 주파 방해
(정답률: 75%)
  • 수신기에서는 주파수 변환을 통해 원하는 신호를 추출하는데, 이때 다른 수신기에서 발생한 신호가 중간 주파수로 혼입되면 원하는 신호를 추출하는 과정에서 방해가 발생하게 됩니다. 따라서 이러한 방해를 중간 주파 방해라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 잡음에 관한 설명 중 틀린 것은?

  1. 잡음은 신호발생기법으로 측정한다.
  2. 잡음은 2극관법으로 측정한다.
  3. 잡음지수는 1에 가까울수록 잡음이 많다.
  4. 잡음지수는 온도에 반비례한다.
(정답률: 63%)
  • 잡음지수는 1에 가까울수록 잡음이 적다. 이유는 잡음지수는 신호 대 잡음비를 나타내는데, 이 값이 작을수록 신호가 더 강하다는 것을 의미하기 때문이다. 따라서 잡음이 많을수록 잡음지수는 1에 가까워진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 구조가 간단하고 튼튼하여 오래 사용할 수 있으므로 적산전력계로서 널리 사용되는 계기는?

  1. 정전형 계기
  2. 가동철편형 계기
  3. 유도형 계기
  4. 전류력계형 계기
(정답률: 46%)
  • 유도형 계기는 구조가 간단하고 튼튼하여 오래 사용할 수 있기 때문에 적산전력계로서 널리 사용되는 계기입니다. 이는 유도형 계기가 전류를 유도하여 측정하기 때문에 내부 구조가 간단하고 부품 수가 적어 오랫동안 사용할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 오실로스코프(Oscilloscope)에서 톱니파를 관측파에 동기시키는 이유는?

  1. 파형을 안정하기 위하여
  2. 파형을 정지시키기 위하여
  3. 휘점을 수평 진동하기 위하여
  4. 휘도의 초점을 맞추기 위하여
(정답률: 64%)
  • 파형을 정지시키기 위하여는 특정 시점에서 파형의 모양을 자세히 관찰할 수 있기 때문입니다. 파형이 계속 움직이면서 변화하면, 파형의 모양을 정확하게 파악하기 어렵기 때문에 톱니파를 관측파에 동기시켜 파형을 정지시킵니다. 이렇게 하면 파형의 모양을 더욱 정확하게 파악할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 ( ) 안에 알맞은 내용은?

  1. 전압강하
  2. 전압증가
  3. 전압단락
  4. 정격전압
(정답률: 80%)
  • 전압강하는 전기회로에서 전압이 감소하는 현상을 말합니다. 이 그림에서는 전압이 높은 쪽에서 낮은 쪽으로 전류가 흐르면서 전압이 감소하는 것을 보여주고 있습니다. 따라서 이 그림에서는 "전압강하"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

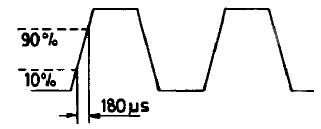

68. 다음 그림에 나타낸 펄스의 상승시간(rise time)을 측정하기 위하여 계수기는 어떤 모드(mode)에서 측정해야 하는가?

  1. period mode
  2. pulse-width mode
  3. frequency mode
  4. time-interval mode
(정답률: 64%)
  • 정답은 "time-interval mode"입니다.

    펄스의 상승시간(rise time)을 측정하기 위해서는 펄스의 시작점과 끝점을 정확하게 측정해야 합니다. 이를 위해서는 계수기가 시간 간격을 측정하는 "time-interval mode"에서 측정해야 합니다. "period mode"는 주기를 측정하는 모드이고, "pulse-width mode"는 펄스 폭을 측정하는 모드입니다. "frequency mode"는 주파수를 측정하는 모드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 표준신호발생기로 측정한 피측정 전압이 1mV 이면 이득은 몇 dB 인가? (단, 입력되는 신호는 1㎶ 이다.)

  1. 20
  2. 40
  3. 60
  4. 80
(정답률: 58%)
  • 이득(dB) = 20log(출력전압/입력전압)

    입력전압이 1㎶이고, 출력전압이 1mV이므로,

    이득(dB) = 20log(1mV/1㎶) = 20log(0.001) = 20*(-3) = -60dB

    따라서, 이득은 -60dB이다. 보기에서 정답이 "60"인 이유는 -60dB를 양수로 바꾸면 60dB가 되기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 브리지법에 해당하는 측정 방법은?

  1. 편위법
  2. 치환법
  3. 영위법
  4. 직편법
(정답률: 70%)
  • 브리지법은 미래의 현금흐름을 현재 가치로 환산하여 비교하는 방법입니다. 이 때 사용되는 측정 방법이 영위법입니다. 영위법은 미래의 현금흐름을 현재 가치로 환산하는 과정에서 할인율을 사용합니다. 할인율은 투자의 위험성, 기업의 자금조달 비용 등을 고려하여 결정됩니다. 따라서 영위법은 브리지법에서 사용되는 측정 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 1[Wb/m2]의 자속밀도는 몇 T 인가?

  1. 10-1
  2. 1
  3. 10
  4. 100
(정답률: 63%)
  • 1[Wb/m2]의 자속밀도는 1T 이다.

    이유는 자속밀도는 테슬라(Tesla) 단위로 표시되며, 1T는 1[Wb/m2]에 해당한다. 따라서 1[Wb/m2]의 자속밀도는 1T이 된다.

    보기에서 "10-1"은 0.1T, "10"은 10T, "100"은 100T를 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 가동 코일형 측정계기의 지시치는 어떤 값으로 나타내는가?

  1. 실효치
  2. 평균치
  3. 최대치
  4. 최소-최대치(peak to peak)
(정답률: 58%)
  • 가동 코일형 측정계기는 전류나 전압의 변화를 감지하여 진동파 형태로 출력합니다. 이 진동파의 평균값을 지시치로 나타내기 때문에 정답은 "평균치"입니다. 다른 선택지들은 진동파의 다른 특성들을 나타내는 값들이기 때문에 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 디지털 전압계에 속하지 않는 것은?

  1. 적산형(integrating)
  2. 계단 램프형(staircase ramp)
  3. 연속 접근형(successive approximation)
  4. 연속 불평형형(continuous unbalance)
(정답률: 70%)
  • 연속 불평형형은 디지털 전압계의 종류 중에 없습니다. 이유는 연속 불평형형은 아날로그 전압계의 종류 중 하나로, 디지털 전압계와는 다른 원리로 동작하기 때문입니다. 디지털 전압계는 디지털 신호를 이용하여 전압을 측정하는 반면, 연속 불평형형은 전압을 비교하여 측정합니다. 따라서 연속 불평형형은 디지털 전압계에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 다음 그림은 오실로스코프로 파형을 측정한 것이다. 측정된 파형의 피크 투 피크전압과 주파수를 올바르게 나타낸 것은? (단, Volts/div = 1V, Time/div = 10ms(→0.5ms) 이다.)

  1. 전압 : 10Vp-p, 주파수 : 100Hz
  2. 전압 : 6Vp-p, 주파수 : 400Hz
  3. 전압 : 12Vp-p, 주파수 : 100Hz
  4. 전압 : 5Vp-p, 주파수 : 50Hz
(정답률: 75%)
  • 주기는 파형이 한 주기를 완료하는데 걸리는 시간을 의미하며, 주파수는 초당 주기의 수를 의미한다. 이 파형은 4개의 주기를 가지고 있으며, 측정된 시간은 0.5ms 이므로, 한 주기당 걸리는 시간은 0.5ms/4 = 0.125ms 이다. 따라서 주파수는 1/0.125ms = 800Hz 이다.

    피크 투 피크전압은 파형의 최대 전압과 최소 전압의 차이를 의미한다. 이 파형에서 최대 전압은 3V이고, 최소 전압은 -3V 이므로, 피크 투 피크전압은 3V - (-3V) = 6V 이다.

    따라서, 올바른 정답은 "전압 : 6Vp-p, 주파수 : 400Hz" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 왜율을 표시한 식으로 옳은 것은? (단, Ef는 기본파 전압, Eh는 고조파 전압이다.)

(정답률: 60%)
  • 옳은 식은 "" 이다. 이유는 왜율은 고조파 전압과 기본파 전압의 비율을 나타내는데, 이 때 분모에는 기본파 전압이 들어가야 한다. 따라서 ""가 옳은 식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 전압의 참값이 100V이고, 측정값이 100.2V이었다면 전압계의 백분율 오차는 몇 % 인가?

  1. 0.1
  2. 0.2
  3. 0.3
  4. 0.4
(정답률: 81%)
  • 전압계의 백분율 오차는 (측정값-참값)/참값 x 100 으로 계산된다. 따라서 (100.2-100)/100 x 100 = 0.2% 이므로 정답은 "0.2" 이다. 이는 측정값이 참값보다 0.2% 높게 측정되었다는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 100V용 전열기를 정격전압으로 4시간 30분 사용하였더니 적산 전력계의 지시가 234.3kWh에서 243.3kWh로 되었을 때, 전열기의 저항은 몇 Ω 인가?

  1. 3
  2. 5
  3. 8
  4. 10
(정답률: 51%)
  • 전력은 전압과 전류의 곱으로 나타낼 수 있습니다. 따라서 전력과 사용시간을 알면 사용한 전류를 구할 수 있습니다.

    전력 = 전압 x 전류 x 사용시간

    243.3kWh - 234.3kWh = 9kWh = 9000Wh
    9000Wh / 4.5시간 = 2000W

    따라서 전류는 20A가 되고, 이를 이용하여 저항을 구할 수 있습니다.

    저항 = 전압 / 전류 = 100V / 20A = 5Ω

    따라서 정답은 "5"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 음량계(Volume Unit meter)에 관한 설명으로 틀린 것은?

  1. 감시용이며, 시정수는 중요하지 않다.
  2. 가변 저항감쇠기와 연결하여 사용한다.
  3. 눈금은 VU 눈금 이외에 [%]눈금으로 표시한 것도 있다.
  4. 방송이나 녹음시 음성 레벨의 크기를 측정하기 위한 계기이다.
(정답률: 78%)
  • "감시용이며, 시정수는 중요하지 않다."라는 설명이 틀린 것이다. 시정수는 음량계의 정확도와 일치성을 보장하기 위해 중요한 요소 중 하나이다. 따라서 시정수를 정확하게 설정하는 것이 음량계의 정확한 측정을 보장하는데 중요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음과 같은 회로에서 콘덴서 C의 파형은 어떠한 형태인가?

(정답률: 68%)
  • 콘덴서는 전기적으로 충전되어 있으면 전류가 흐르지 않고, 전기적으로 방전되면 전류가 흐르게 됩니다. 따라서 스위치가 닫혀 있는 동안에는 콘덴서가 충전되어 있고, 스위치가 열리면 콘덴서가 방전되면서 전류가 흐르게 됩니다. 이러한 과정을 반복하면서 콘덴서의 전하가 변화하게 되는데, 이 때 콘덴서의 전하 변화에 따라 전압이 변화하게 됩니다. 따라서 콘덴서 C의 파형은 스위치가 열리면서 전압이 감소하고, 스위치가 닫히면서 전압이 증가하는 사인파 형태가 됩니다. 따라서 정답은 ""입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 오실로스코프로 파형을 관찰하려 할 때 CRT면에 휘점이 전혀 나타나지 않고 있을 경우의 조치사항으로 틀린 것은?

  1. 입력 ATT를 최대로 조정
  2. 초점이 넓은 위치로 조정
  3. 휘도가 가장 밝은 위치로 조정
  4. 수평, 수직위치를 넓은 범위에서 조작
(정답률: 62%)
  • "초점이 넓은 위치로 조정"이 틀린 것이다. CRT면에 휘점이 전혀 나타나지 않는 경우는 입력 신호가 너무 약하거나, 입력 ATT(감도)가 너무 낮아서 발생할 수 있다. 따라서 입력 ATT를 최대로 조정하여 입력 신호를 증폭시켜야 한다. 초점이 넓은 위치로 조정하면 이미지가 흐릿해져서 오히려 관찰이 어려워질 수 있다. 휘도가 가장 밝은 위치로 조정하거나 수평, 수직위치를 넓은 범위에서 조작하는 것은 이미 휘점이 나타나는 경우에 적용되는 조치이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
