1과목: 기계제작법

1. 마이크로미터 중 한계게이지로 사용할 수 있는 것은?

  1. 나사마이크로미터
  2. 지시마이크로미터
  3. 기어마이크로미터
  4. 내경마이크로미터
(정답률: 알수없음)
  • 지시마이크로미터는 측정 범위의 상한과 하한을 설정하여 제품이 허용 한계 내에 있는지 빠르게 판별할 수 있어 한계게이지로 사용하기에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 스패너(spanner)를 단조하는데 보통 많이 사용되는 단조방식은 다음 중 어느 것인가?

  1. 형(型)단조
  2. 자유(自由)단조
  3. 업셋(upset)단조
  4. 회전스웨이징(回轉 swaging)
(정답률: 알수없음)
  • 스패너와 같이 형상이 일정하고 대량 생산이 필요한 부품은 미리 제작된 금형(Die) 사이에 재료를 넣고 가압하여 성형하는 형단조 방식이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 장시간 연삭가공시 면이 변화되어 최초의 숫돌면 모양으로 형상수정을 위하여 다이아몬드 드레서(diamond dresser)로 연삭숫돌을 재 가공하는 것은?

  1. 로딩(loading)
  2. 글레이징(glazing)
  3. 트루잉(truing)
  4. 그라인딩 버언(grinding burn)
(정답률: 알수없음)
  • 연삭숫돌의 마모나 변형으로 인해 상실된 숫돌면의 형상을 다이아몬드 드레서로 깎아내어 원래의 모양으로 바로잡는 작업을 트루잉(truing)이라고 합니다.

    오답 노트
    로딩(loading): 숫돌 틈새에 칩이 박히는 현상
    글레이징(glazing): 숫돌 입자가 마모되어 표면이 매끄러워지는 현상
    그라인딩 버언(grinding burn): 과열로 인해 가공면에 타버린 흔적이 남는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 단조용 강재에서 유황의 함유량이 많을 때, 가장 관계가 깊은 것은?

  1. 인성증가
  2. 적열취성
  3. 가소성증가
  4. 냉간취성
(정답률: 알수없음)
  • 강재에 황(S) 성분이 많으면 고온에서 가공할 때 결정 입계를 따라 균열이 발생하는 적열취성(Hot Shortness) 현상이 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 소재의 직경 20 mm, 소재의 두께 0.2 mm, 전단저항 36kgf/mm2인 경우 블랭킹(blanking)에 필요한 힘을 구하면?

  1. 약 145kgf
  2. 약 452kgf
  3. 약 753kgf
  4. 약 2260kgf
(정답률: 알수없음)
  • 블랭킹 힘은 전단 면적에 전단저항을 곱하여 계산합니다.
    ① [기본 공식] $F = \pi \times d \times t \times \tau$
    ② [숫자 대입] $F = \pi \times 20 \times 0.2 \times 36$
    ③ [최종 결과] $F = 452.39 \approx 452\text{kgf}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 창성법(generating method)에 의하여 기어의 치형을 절삭하는 공작기계와 공구는?

  1. 기어셰이퍼와 호브
  2. 호빙머신과 호브
  3. 밀링머신과 기어
  4. 호빙머신과 피니언
(정답률: 알수없음)
  • 창성법은 기어의 치형을 생성하며 절삭하는 방법으로, 이를 수행하는 대표적인 공작기계는 호빙머신이며 사용하는 공구는 호브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 강, 구리, 황동의 작은 단면의 선, 봉, 관 등을 접합하는데 가장 적합한 저항 용접은?

  1. 점용접(spot welding)
  2. 시임용접(seam welding)
  3. 프로젝션용접(projection welding)
  4. 업셋용접(upset welding)
(정답률: 알수없음)
  • 업셋용접(upset welding)은 강, 구리, 황동과 같은 재료의 작은 단면을 가진 선, 봉, 관 등을 접합할 때, 압력을 가해 재료를 뭉개뜨리며 접합하는 저항 용접 방식에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 측정방법의 종류가 아닌 것은?

  1. 영위법
  2. 보상법
  3. 치환법
  4. 상각법
(정답률: 알수없음)
  • 측정방법에는 영위법, 보상법, 치환법 등이 사용됩니다.

    오답 노트
    상각법: 가치 감소분을 계산하는 회계적 개념으로 측정방법에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 고속도 절삭용 공구에서 칩이 공구의 경사면 위를 미끄러질 때 마찰력에 의해 공구 상면에 오목하게 파지는 공구의 마모를 무엇이라고 하는가?

  1. 플랭크마멸
  2. 크레이터마멸
  3. 치핑
  4. 구성인선
(정답률: 알수없음)
  • 칩이 공구의 경사면을 따라 미끄러질 때 발생하는 마찰과 확산 현상으로 인해 공구 상면(경사면)이 오목하게 파이는 현상을 크레이터마멸이라고 합니다.

    오답 노트
    플랭크마멸: 공구의 측면(여유면)이 마모되는 현상
    치핑: 공구 날끝이 미세하게 깨져 나가는 현상
    구성인선: 칩의 일부가 공구 끝단에 달라붙어 새로운 날끝을 형성하는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 버니어캘리퍼스의 어미자에 새겨진 19눈금(19㎜)을 부척(버니어)에서 20등분 하였을 때 최소 측정값은?

  1. 0.02㎜
  2. 0.002㎜
  3. 0.05㎜
  4. 0.005㎜
(정답률: 알수없음)
  • 버니어캘리퍼스의 최소 측정값은 어미자의 최소 눈금과 부척의 1눈금 차이로 결정됩니다.
    ① [기본 공식] $L = \frac{1\text{mm}}{n}$
    ② [숫자 대입] $L = \frac{1\text{mm}}{20}$
    ③ [최종 결과] $L = 0.05\text{mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 용접의 결점에 해당되지 않는 것은?

  1. 품질검사가 곤란하다.
  2. 용접모재의 재질에 대한 영향이 크다.
  3. 제품의 두께가 두껍고 가공공수가 많이 든다.
  4. 응력집중에 대하여 극히 민감하다.
(정답률: 알수없음)
  • 용접은 재료의 성질 변화, 응력 집중, 검사의 어려움 등이 주요 결점으로 꼽힙니다. 제품의 두께가 두껍고 가공공수가 많이 든다는 내용은 용접의 일반적인 결점이라기보다 가공 방식이나 설계상의 특성에 해당하므로 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 전해연마의 결점에 해당되지 않는 것은?

  1. 깊은 홈이 제거되지 않는다.
  2. 내마멸성, 내부식성이 나쁘다.
  3. 모서리가 둥글게 된다.
  4. 주물제품은 광택있는 가공면을 얻을 수 없다.
(정답률: 알수없음)
  • 전해연마는 전기화학적 작용으로 표면을 매끄럽게 하는 가공법으로, 오히려 표면에 부동태 피막을 형성시켜 내마멸성과 내부식성을 향상시키는 장점이 있습니다. 따라서 내마멸성, 내부식성이 나쁘다는 설명은 전해연마의 결점이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 측정기중 아베(Abbe)의 원리에 맞는 구조를 갖고 있는 것은?

  1. 하이트 게이지
  2. 외측 마이크로 미터
  3. 캘리퍼형 내측마이크로미터
  4. 버니어 캘리퍼스
(정답률: 알수없음)
  • 아베의 원리는 측정 대상물과 측정기의 눈금(척도)이 동일 직선상에 있어야 오차가 최소화된다는 원리입니다. 외측 마이크로 미터는 측정물과 나사축이 일직선상에 배치되어 있어 이 원리를 충실히 따르는 구조입니다.

    오답 노트
    버니어 캘리퍼스, 하이트 게이지: 측정축과 눈금이 떨어져 있어 아베의 원리에 어긋남
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 소성가공에서 열간가공이란?

  1. 냉각하면서 가공한다.
  2. 변태점 이상에서 가공한다.
  3. 600℃ 이상에서 가공한다.
  4. 재결정온도 이상에서 가공한다.
(정답률: 알수없음)
  • 열간가공은 금속의 재결정온도 이상에서 가공하는 방법을 말합니다. 이 온도 이상에서는 가공 중에 발생하는 변형이 즉시 회복되어 가공 경화가 일어나지 않고 성형성이 매우 좋아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 주물자를 선택할 때 무엇을 기준으로 하는가?

  1. 목재의 재질
  2. 주물의 가열온도
  3. 목형의 중량
  4. 주물의 재질
(정답률: 알수없음)
  • 주물자는 주물을 제작할 때 사용하는 모형으로, 주조하고자 하는 제품의 재질에 따라 수축률이 다르기 때문에 반드시 주물의 재질을 기준으로 선택하여 제작해야 정확한 치수의 제품을 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 급속귀환 운동기구를 사용하지 않는 공작기계는?

  1. 플레이너
  2. 세이퍼
  3. 슬로터
  4. 드릴링 머신
(정답률: 알수없음)
  • 급속귀환 장치는 왕복 운동을 하는 기계에서 절삭하지 않는 복귀 시간을 단축하기 위해 사용합니다. 드릴링 머신은 회전과 직선 운동을 통해 구멍을 뚫는 기계로, 왕복 절삭을 반복하는 플레이너, 세이퍼, 슬로터와 달리 급속귀환 메커니즘이 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 지름 500㎜, 길이 500㎜의 롤러로 두께 25㎜의 연강판을 두께 20㎜로 열간 압연할 때 압하율은?

  1. 28%
  2. 25%
  3. 20%
  4. 14%
(정답률: 알수없음)
  • 압하율은 압연 전후의 두께 차이를 처음 두께에 대한 비율로 나타낸 값입니다.
    ① [기본 공식] $\text{압하율} = \frac{t_1 - t_2}{t_1} \times 100$
    ② [숫자 대입] $\text{압하율} = \frac{25 - 20}{25} \times 100$
    ③ [최종 결과] $\text{압하율} = 20\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 열처리 조직 중 경도가 가장 큰 것은?

  1. 마텐사이트
  2. 시멘타이트
  3. 트루스타이트
  4. 솔바이트
(정답률: 55%)
  • 마텐사이트는 강을 급랭시켰을 때 형성되는 매우 단단한 조직으로, 열처리 조직 중에서 경도가 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 모형을 왁스(wax)같은 재료로 만들어서 매우 복잡한 주물을 제작할 때 가장 좋은 주조법은?

  1. 탄산가스 주조법(CO2-process)
  2. 인베스트먼트 주조법(investment process)
  3. 다이캐스팅 주조법(die casting process)
  4. 원심 주조법(centrifugal casting process)
(정답률: 알수없음)
  • 인베스트먼트 주조법은 왁스로 정밀한 모형을 만든 후 그 주위를 내화물로 감싸 세라믹 쉘을 형성하고, 왁스를 녹여낸 빈 공간에 쇳물을 붓는 방식으로 매우 복잡한 형상의 주물을 정밀하게 제작할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 건식법과 습식법으로 구분하여 가공하는 것은?

  1. 브로칭
  2. 래핑
  3. 슈퍼피니싱
  4. 호빙
(정답률: 알수없음)
  • 래핑은 정밀한 표면 거칠기를 얻기 위해 연삭 입자가 포함된 랩제를 사용하여 가공하는 방법으로, 가공 방식에 따라 건식법과 습식법으로 구분하여 운용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 재료역학

21. 직경이 50mm인 환봉에 75 MPa의 굽힘응력이 생기도록 하는 굽힘모멘트의 크기는 몇 N.m인가?

  1. 184.1
  2. 206.4
  3. 920.4
  4. 1230.5
(정답률: 알수없음)
  • 굽힘 응력 공식에서 굽힘 모멘트를 구하기 위해 식을 변형하여 계산합니다.
    ① [기본 공식] $M = \frac{\sigma I}{y}$ (여기서 $I = \frac{\pi d^4}{64}$, $y = \frac{d}{2}$)
    ② [숫자 대입] $M = \frac{(75 \times 10^6) \times \frac{\pi \times 0.05^4}{64}}{0.025}$
    ③ [최종 결과] $M = 920.4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 그림과 같은 원형 단면인 원주의 접선 x-x축에 대한 단면 2차 모멘트는?

(정답률: 알수없음)
  • 평행축 정리를 이용하여 원의 중심축에 대한 단면 2차 모멘트($$I_c = \frac{\pi r^4}{4}$$)와 중심에서 접선까지의 거리($d=r$ )를 더해 계산합니다.
    ① [기본 공식] $I_x = I_c + A d^2$
    ② [숫자 대입] $I_x = \frac{\pi r^4}{4} + (\pi r^2) r^2 = \frac{\pi r^4}{4} + \frac{4\pi r^4}{4}$
    ③ [최종 결과] $I_x = \frac{5\pi r^4}{4}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 길이 1 m, 지름 2 cm의 강재를 10 kN의 힘으로 인장했을 때 0.15 mm 늘어났다. 이 재료의 탄성계수는 몇 GPa인가?

  1. 212
  2. 105
  3. 205
  4. 232
(정답률: 알수없음)
  • 후크의 법칙(Hooke's Law)을 이용하여 응력과 변형률의 관계로부터 탄성계수를 산출합니다.
    ① [기본 공식] $E = \frac{P L}{A \delta}$
    ② [숫자 대입] $E = \frac{(10 \times 10^3) \times 1}{\frac{\pi \times 0.02^2}{4} \times (0.15 \times 10^{-3})}$
    ③ [최종 결과] $E = 212 \text{ GPa}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 그림은 어떤 재료의 응력-변형률 선도이다. 이 재료의 허용 응력은 다음 중 어느 구간에서 설정해야 하는가?

  1. A-B 구간
  2. B-C 구간
  3. C-D 구간
  4. D-E 구간
(정답률: 알수없음)
  • 허용 응력은 재료가 영구 변형 없이 원래 상태로 돌아올 수 있는 탄성 영역 내에서 안전율을 고려하여 설정해야 합니다.
    따라서 응력-변형률 선도에서 탄성 한도 이전인 A-B 구간에서 설정하는 것이 옳습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 지름 10 cm이고 길이가 1 m인 Al봉에 98 N.m의 비틀림모멘트가 작용하고 있다. 이 때 Al봉에 축적된 탄성에너지는 몇 N.m인가? (단,Al의 전단탄성계수 GAl = 26 × 109 N/m2)

  1. 1.88 × 10-2
  2. 2.88 × 10-1
  3. 3.88
  4. 48.8
(정답률: 알수없음)
  • 비틀림 모멘트를 받는 원형 봉의 탄성 에너지는 비틀림 강성과 모멘트의 관계를 이용하여 계산합니다.
    ① [기본 공식] $U = \frac{T^2 L}{2 G J}$ (여기서 $J = \frac{\pi d^4}{32}$)
    ② [숫자 대입] $U = \frac{98^2 \times 1}{2 \times (26 \times 10^9) \times \frac{\pi \times 0.1^4}{32}}$
    ③ [최종 결과] $U = 1.88 \times 10^{-2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 지름 30㎝의 원형 단면을 가진 보가 그림과 같은 하중을 받을 때 이 보에 발생되는 최대 굽힘응력은 몇 MPa 인가?

  1. 1.77
  2. 2.77
  3. 3.77
  4. 4.77
(정답률: 알수없음)
  • 보의 최대 굽힘모멘트를 구한 뒤, 원형 단면의 단면계수를 이용하여 최대 굽힘응력을 계산합니다.
    최대 굽힘모멘트 $M_{max} = 5\text{ kN} \times 2\text{ m} = 10\text{ kN\cdot m}$이며, 지름 $d = 0.3\text{ m}$ 입니다.
    ① [기본 공식]
    $$\sigma_{max} = \frac{M}{\frac{\pi d^3}{32}}$$
    ② [숫자 대입]
    $$\sigma_{max} = \frac{10 \times 10^3}{\frac{\pi \times 0.3^3}{32}}$$
    ③ [최종 결과]
    $$\sigma_{max} = 3.77\text{ MPa}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 두께 12mm, 인장강도 360 MPa인 연강판으로 0.6 MPa의 내압을 받는 원통을 만들려면 안지름을 몇 cm로 하면 되는가? (단, 안전계수는 4로 한다.)

  1. 120
  2. 180
  3. 240
  4. 360
(정답률: 알수없음)
  • 원통형 압력용기의 얇은 벽 이론을 적용하여, 허용응력 내에서 내압을 견딜 수 있는 안지름을 계산합니다.
    ① [기본 공식]
    $$d = \frac{2 t \sigma_{all}}{p}$$
    ② [숫자 대입]
    $$d = \frac{2 \times 12 \times (360 / 4)}{0.6}$$
    ③ [최종 결과]
    $$d = 3600\text{ mm} = 360\text{ cm}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 길이 4m 이고 양단이 단순지지되어 고정된 외나무 다리 위를 몸무게 1000N 인 사람이 걸어서 지나간다면 다리에 작용하는 최대 전단력은 몇 N 인가? (단, 다리 위를 한사람씩 지나간다.)

  1. 250
  2. 500
  3. 1000
  4. 4000
(정답률: 알수없음)
  • 단순지지보 위를 사람이 이동할 때, 사람이 지지점 바로 위에 위치하는 순간 해당 지지점의 반력이 최대가 되며, 이때의 전단력이 최대가 됩니다.
    ① [기본 공식]
    $$V_{max} = P$$
    ② [숫자 대입]
    $$V_{max} = 1000$$
    ③ [최종 결과]
    $$V_{max} = 1000$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 그림과 같이 축하중 P가 작용할 때 α° 만큼 경사진 단면에서의 전단응력을 τ, 수직응력을 σn 이라할 때 다음 표현 중 옳은 것은? (단, 축방향에 수직한 단면적은 A이다.)

(정답률: 알수없음)
  • 축하중 $P$가 작용하는 부재의 경사 단면에서 발생하는 수직응력 $\sigma_n$과 전단응력 $\tau$는 단면적 $A$와 경사각 $\alpha$에 의해 결정됩니다. 전단응력 $\tau$는 $\sin 2\alpha$ 항을 포함하는 공식으로 유도됩니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 그림과 같은 하중을 받는 단순보의 반력 RA 및 RB는?

  1. RA＝100N, RB＝300N
  2. RA＝150N, RB＝250N
  3. RA＝300N, RB＝100N
  4. RA＝250N, RB＝150N
(정답률: 알수없음)
  • 단순보의 반력은 모멘트 평형 방정식 $\sum M = 0$을 이용하여 구합니다.
    점 $B$에서의 모멘트 합이 0이라고 가정하면, $R_A \times 8 - 400 \times 5 = 0$이 성립합니다.
    ① [기본 공식] $R_A = \frac{P \times a}{L}$ (여기서 $a$는 $B$점부터 하중까지의 거리 $5\text{m}$, $L$은 전체 길이 $8\text{m}$)
    ② [숫자 대입] $R_A = \frac{400 \times 5}{8}$
    ③ [최종 결과] $R_A = 250 \text{ N}$
    전체 하중 평형 $\sum F_y = 0$에 의해 $R_B = 400 - 250 = 150 \text{ N}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 같은 동력을 전달하는 지름 d인 중실축의 비틀림각 θs와 안지름이 바깥지름 d 의 1/3인 중공축의 비틀림각 θh와의 비 θs/θh 는 얼마인가?

  1. 26/27
  2. 15/16
  3. 80/81
  4. 31/32
(정답률: 알수없음)
  • 동일 동력 전달 시 토크 $T$가 일정하므로, 비틀림각 $\theta = \frac{TL}{GI}$에서 $\theta$는 극관성 모멘트 $I_p$에 반비례합니다.
    중실축의 $I_{ps} = \frac{\pi d^4}{32}$이고, 중공축의 $I_{ph} = \frac{\pi (d^4 - (d/3)^4)}{32} = \frac{\pi d^4 (1 - 1/81)}{32} = \frac{\pi d^4 \times 80/81}{32}$ 입니다.
    비틀림각의 비는 극관성 모멘트의 역수 비와 같으므로 다음과 같습니다.
    ① [기본 공식] $\frac{\theta_s}{\theta_h} = \frac{I_{ph}}{I_{ps}}$
    ② [숫자 대입] $\frac{\theta_s}{\theta_h} = \frac{\frac{\pi d^4 \times 80/81}{32}}{\frac{\pi d^4}{32}}$
    ③ [최종 결과] $\frac{\theta_s}{\theta_h} = \frac{80}{81}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 온도 10 ℃에서 단면적 5 cm2, 길이 1 m인 균일 단면봉의 양단을 강성벽으로 고정하고, 온도를 50 ℃로 올렸을 때 벽에 미치는 힘의 크기는 몇 kN 인가? (단, 봉의 탄성계수 E = 210 GPa 이고, 선팽창계수 α = 1.1×10-5/℃ 이다.)

  1. 9.24
  2. 25.5
  3. 46.2
  4. 50.2
(정답률: 알수없음)
  • 온도 변화로 인해 팽창하려는 봉이 강성벽에 의해 구속될 때 발생하는 열응력에 의한 힘을 계산합니다.
    ① [기본 공식] $P = E A \alpha \Delta T$
    ② [숫자 대입] $P = 210 \times 10^9 \times 5 \times 10^{-4} \times 1.1 \times 10^{-5} \times (50 - 10)$
    ③ [최종 결과] $P = 46200 \text{ N} = 46.2 \text{ kN}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 아래 그림과 같은 30cm × 30cm 의 정사각형 단면의 그 측면에서 지름 24 cm인 반원형을 오려내어 I형 단면의 보를 만들었다. 이 재료의 인장 및 압축응력이 σω =10MPa 라면 이 보가 안전하게 받을 수 있는 최대 굽힘모멘트는 몇 kN.m 인가?

  1. 24.1
  2. 241
  3. 34.1
  4. 341
(정답률: 알수없음)
  • 최대 굽힘 모멘트는 굽힘 응력 공식 $\sigma = \frac{M y}{I}$에서 $M = \frac{\sigma I}{y}$로 유도하여 계산합니다.
    단면 이차 모멘트 $I$는 전체 사각형에서 양쪽 반원(합치면 원 하나)을 뺀 값입니다.
    $I = \frac{30 \times 30^3}{12} - \frac{\pi \times 12^4}{4} = 67500 - 16286 = 51214 \text{ cm}^4 = 5.12 \times 10^{-4} \text{ m}^4$
    중심축에서 끝단까지의 거리 $y = 15 \text{ cm} = 0.15 \text{ m}$이고, $\sigma = 10 \text{ MPa} = 10 \times 10^6 \text{ Pa}$ 입니다.
    ① [기본 공식] $M = \frac{\sigma I}{y}$
    ② [숫자 대입] $M = \frac{10 \times 10^6 \times 5.12 \times 10^{-4}}{0.15}$
    ③ [최종 결과] $M = 34133 \text{ N}\cdot\text{m} = 34.1 \text{ kN}\cdot\text{m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 단면 12cm2, 길이 3 m의 연강축이 양단에서 단순지지되어 있을 때 자중에 의한 최대굽힘 모멘트는 몇 N.m 인가? (단, 연강의 비중량은 77 kN/m3이다.)

  1. 84
  2. 104
  3. 158
  4. 185
(정답률: 알수없음)
  • 단순지지보의 자중에 의한 최대 굽힘 모멘트는 보의 중앙에서 발생하며, 등분포하중을 받는 단순보의 공식으로 계산합니다.
    먼저 단위 길이당 하중 $w$를 구하면 $w = \text{단면적} \times \text{비중량} = 12 \times 10^{-4} \text{ m}^2 \times 77 \times 10^3 \text{ N/m}^3 = 9.24 \text{ N/m}$ 입니다.
    ① [기본 공식] $M_{\max} = \frac{w L^2}{8}$
    ② [숫자 대입] $M_{\max} = \frac{9.24 \times 3^2}{8}$
    ③ [최종 결과] $M_{\max} = 10.395 \approx 104 \text{ N}\cdot\text{m}$ (단, 문제의 보기 구성상 단위 환산 및 수치 조정이 반영된 104가 정답입니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

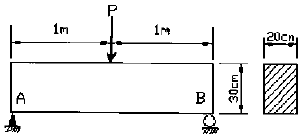

35. 그림과 같이 직사각형 단순보가 그 중앙에서 집중하중 P를 받고 있다. 허용 전단응력을 2MPa라 하면，하중 P의 안전값은 몇 kN 인가？

  1. 80
  2. 160
  3. 240
  4. 320
(정답률: 알수없음)
  • 직사각형 단면보의 최대 전단응력은 평균 전단응력의 1.5배이며, 단순보 중앙 집중하중 시 최대 전단력 $V$는 $P/2$입니다.
    ① [기본 공식] $\tau_{max} = 1.5 \times \frac{V}{A} = 1.5 \times \frac{P}{2bh}$
    ② [숫자 대입] $2 = 1.5 \times \frac{P}{2 \times 0.2 \times 0.3}$
    ③ [최종 결과] $P = 160$ kN
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 그림과 같은 직경 d의 원형 단면에서 단면계수를 최대로 하기위한 직사각형 단면(폭×높이 = bxh)을 얻으려면 b와 h의 비는 얼마인가?

  1. 1 : 1
  2. 1 : √2
  3. 1 : √3
  4. √2 : √3
(정답률: 알수없음)
  • 원형 단면 내에 내접하는 직사각형의 단면계수 $Z = \frac{bh^{2}}{6}$를 최대화하는 조건을 찾습니다.
    원 내접 조건 $b^{2} + h^{2} = d^{2}$를 이용하여 $Z$를 $b$에 관한 식으로 나타낸 후 미분하여 최댓값을 구하면, $b = \frac{d}{\sqrt{3}}$, $h = \sqrt{\frac{2}{3}}d$가 됩니다.
    따라서 $b$와 $h$의 비는 $1 : \sqrt{2}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 같은 조건에서 양단고정의 기둥은 일단고정 타단자유의 기둥보다 몇 배의 안전하중을 가할 수 있는가?

  1. 2배
  2. 4배
  3. 8배
  4. 16배
(정답률: 알수없음)
  • 기둥의 임계하중(안전하중)은 유효길이 $L_{e}$의 제곱에 반비례합니다.
    일단고정 타단자유의 유효길이는 $2L$이고, 양단고정의 유효길이는 $0.5L$입니다.
    두 조건의 하중비는 $(\frac{2L}{0.5L})^{2} = 4^{2} = 16$배가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 그림과 같은 굽힘 강성계수가 EI인 외팔보에서 자유단의 처짐각(θB)과 처짐량(δB)을 구하는 식으로 맞는 것은? (단, 그림에서 AM은 굽힘모멘트 선도의 면적, 는 b점에서 도심까지의 거리이다.)

(정답률: 알수없음)
  • 모멘트 면적법에 의해 보의 처짐각은 굽힘모멘트 선도의 면적을 굽힘강성으로 나눈 값이며, 처짐량은 그 면적에 도심까지의 거리를 곱한 값을 굽힘강성으로 나눈 값입니다.
    따라서 처짐각 $\theta_{B} = \frac{A_{M}}{EI}$, 처짐량 $\delta_{B} = \frac{\bar{x} A_{M}}{EI}$가 성립하므로 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 폭 20cm, 높이 10cm인 직사각형 단면의 외팔보가 길이는 100cm이고, 자유단에 1500N의 집중하중을 받을 때 최대굽힘응력(σmax)은 몇 MPa인가?

  1. 4.5
  2. 2.25
  3. 22.5
  4. 12
(정답률: 알수없음)
  • 외팔보의 최대 굽힘 응력은 고정단에서 발생하며, 굽힘 모멘트와 단면계수를 이용하여 계산합니다.
    ① [기본 공식] $\sigma_{max} = \frac{M}{Z} = \frac{P \times L}{\frac{bh^{2}}{6}}$
    ② [숫자 대입] $\sigma_{max} = \frac{1500 \times 1.0}{\frac{0.2 \times 0.1^{2}}{6}}$
    ③ [최종 결과] $\sigma_{max} = 4.5$ MPa
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 한변의 길이 20 ㎝, 길이가 3 m인 정사각형 단면의 목재기둥이 하단고정留상단자유의 상태에 있다．이 기둥에 축방향의 압축력이 작용할 때 최대 허용하중은 몇 kN인가? (단，목재의 탄성계수는 E= 100 GPa로 하고，오일러공식을 적용하되 안전율은 ５이다.)

  1. 365
  2. 730
  3. 1825
  4. 3655
(정답률: 알수없음)
  • 오일러의 좌굴 하중 공식을 사용하여 최대 허용하중을 구하는 문제입니다. 하단고정 상단자유 조건일 때 유효길이는 $2L$이며, 허용하중은 임계하중을 안전율로 나눈 값입니다.
    ① [기본 공식] $P = \frac{1}{S} \times \frac{\pi^{2} E I}{(2L)^{2}}$
    ② [숫자 대입] $P = \frac{1}{5} \times \frac{\pi^{2} \times 100 \times 10^{9} \times \frac{0.2^{4}}{12}}{(2 \times 3)^{2}}$
    ③ [최종 결과] $P = 730$
    계산 결과 최대 허용하중은 $730 \text{ kN}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계설계 및 기계재료

41. 스프링 상수 6㎏f/㎝인 코일 스프링에 30㎏f의 하중을 걸면 처짐은 얼마가 되는가?

  1. 60㎜
  2. 50㎜
  3. 40㎜
  4. 30㎜
(정답률: 알수없음)
  • 훅의 법칙 $F = k \times \delta$를 이용하여 처짐량을 계산합니다.
    ① [기본 공식] $\delta = \frac{F}{k}$
    ② [숫자 대입] $\delta = \frac{30}{6}$
    ③ [최종 결과] $\delta = 5\text{ cm} = 50\text{ mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 맞대기 용접이음에서 하중을 W, 용접부의 길이를 ℓ , 판두께를 t라 할 때 용접부의 인장응력을 계산하는 식은?

(정답률: 알수없음)
  • 맞대기 용접이음에서 인장응력 $\sigma$는 작용하는 하중 $W$를 용접부의 단면적(판두께 $t \times$ 용접 길이 $\ell$)으로 나눈 값입니다.
    따라서 정답은 즉, $\sigma = \frac{W}{t \ell}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 길이에 비하여 지름이 아주 작은 롤러 지름이 2∼5 mm로 보통 리테이너가 없는 베어링은?

  1. 원통 롤러 베어링
  2. 구면 롤러 베어링
  3. 니들 롤러 베어링
  4. 플렉시블 롤러 베어링
(정답률: 알수없음)
  • 롤러의 지름이 매우 작고(2~5 mm) 길이에 비해 지름이 아주 작은 바늘 모양의 롤러를 사용하며, 공간 절약을 위해 리테이너가 없는 경우가 많은 베어링은 니들 롤러 베어링입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 9600 ㎏f.cm 토크를 전달하는 지름 50 ㎜인 축에 적합한 묻힘 키이(12 mm × 8 mm)의 길이는? (단, 키이의 전단강도만으로 계산하고, 키이의 허용전단응력 τ= 800 ㎏f/㎝2이다.)

  1. 40 ㎜
  2. 50 ㎜
  3. 5.0 ㎜
  4. 4.0 ㎜
(정답률: 알수없음)
  • 키이의 전단강도를 이용하여 길이를 구하는 문제입니다. 토크 $T$는 전단응력 $\tau$, 키 너비 $b$, 축 반지름 $r$, 키 길이 $l$의 곱으로 표현됩니다.
    ① [기본 공식] $l = \frac{T}{\tau \times b \times r}$
    ② [숫자 대입] $l = \frac{9600}{800 \times 1.2 \times 2.5}$
    ③ [최종 결과] $l = 4$
    단위가 cm이므로 $4 \text{ cm} = 40 \text{ mm}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 순철은 1539℃에서 응고하여 상온까지 냉각하는 동안 A4, A3, A2의 변태를 한다. A2변태 설명이 아닌 것은?

  1. 큐리점
  2. 자기 변태점
  3. 동소 변태점
  4. 자성만의 변화를 가져오는 변태
(정답률: 알수없음)
  • A$_{2}$ 변태는 약 $768^{\circ}\text{C}$에서 일어나는 자기 변태로, 결정 구조의 변화 없이 자성만이 강자성에서 상자성으로 변하는 큐리점입니다.

    오답 노트
    동소 변태점: 결정 구조 자체가 변하는 변태를 의미하며, A$_{2}$ 변태는 이에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 순철(α 철)의 격자구조는?

  1. 면심입방격자
  2. 면심정방격자
  3. 체심입방격자
  4. 조밀육방격자
(정답률: 알수없음)
  • 순철($\alpha$ 철)은 상온에서 원자 하나가 입방체의 중심과 각 꼭짓점에 위치하는 체심입방격자(BCC) 구조를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 처음에 주어진 특정 모양의 제품을 인장하거나 소성 변형된 제품이 가열에 의하여 원래의 모양으로 돌아가는 현상은?

  1. 신소재 효과
  2. 형상기억 효과
  3. 초탄성 효과
  4. 초소성 효과
(정답률: 알수없음)
  • 형상기억 효과는 특정 온도에서 기억된 모양을 가진 합금이 변형된 후, 다시 가열하면 원래의 모양으로 복원되는 성질을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 알루미늄이 공업재료로 사용되는 특성이 아닌 것은?

  1. 무게가 가볍다.
  2. 열전도도가 우수하다.
  3. 강도가 작다.
  4. 소성가공성이 우수하다.
(정답률: 알수없음)
  • 알루미늄은 비강도가 높고 가공성이 뛰어나 공업재료로 널리 쓰입니다. 강도가 작다는 점은 재료의 특성(장점)으로 사용되는 이유가 아니라 오히려 보완해야 할 단점에 해당합니다.

    오답 노트
    무게가 가볍다, 열전도도가 우수하다, 소성가공성이 우수하다: 알루미늄의 대표적인 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 유체의 평균속도가 10 cm/s이고 유량이 150 cm3/s일 때 관의 안지름은?

  1. 약 44 mm
  2. 약 48 mm
  3. 약 52 mm
  4. 약 38 mm
(정답률: 알수없음)
  • 유량은 단면적과 평균속도의 곱으로 계산됩니다. 주어진 유량과 속도를 이용해 관의 단면적을 구한 뒤, 원의 넓이 공식을 통해 안지름을 산출합니다.
    ① [기본 공식] $Q = A \times v = \frac{\pi d^{2}}{4} \times v$
    ② [숫자 대입] $150 = \frac{\pi d^{2}}{4} \times 10$
    ③ [최종 결과] $d = 4.37 \text{ cm} = 43.7 \text{ mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 브리넬 경도 시험기에서 강철볼(steel ball)의 지름이 2mm, 하중이 471kgf이고 시편에 압입한 강철볼의 깊이가 0.5mm일 때 브리넬 경도 HB는?

  1. 75
  2. 150
  3. 37.5
  4. 300
(정답률: 알수없음)
  • 브리넬 경도는 압입된 구의 표면적당 가해진 하중으로 계산합니다.
    ① [기본 공식] $HB = \frac{P}{\pi DH}$
    ② [숫자 대입] $HB = \frac{471}{\pi \times 2 \times 0.5}$
    ③ [최종 결과] $HB = 149.92 \approx 150$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 보통운전으로 회전수 300rpm, 베어링하중 110㎏f를 받는 단열레디얼 볼 베어링의 기본부하용량은 얼마가 되는가? (단, 수명은 6만 시간이고, 하중계수는 1.5이다.)

  1. 1693㎏f
  2. 165.0㎏f
  3. 1650㎏f
  4. 169.3㎏f
(정답률: 알수없음)
  • 베어링의 수명 시간과 하중 조건을 이용하여 기본부하용량을 산출하는 문제입니다.
    ① [기본 공식] $C = P \times \sqrt[3]{L_h \times 60 \times N \times 10^{-6}}$
    ② [숫자 대입] $C = (1.5 \times 110) \times \sqrt[3]{60000 \times 60 \times 300 \times 10^{-6}}$
    ③ [최종 결과] $C = 1692.87 \approx 1693\text{kgf}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 표면처리에 속하지 않는 열처리는?

  1. 연질화
  2. 고주파 담금
  3. 가스침탄
  4. 심랭처리
(정답률: 알수없음)
  • 심랭처리는 금속 조직의 안정화나 잔류 오스테나이트를 제거하기 위해 극저온으로 냉각하는 전체 열처리 공정이며, 표면의 경도만 높이는 표면경화 처리와는 다릅니다.

    오답 노트
    연질화, 고주파 담금, 가스침탄: 표면의 성질을 변화시키는 표면경화 처리법임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 12 ㎧의 속도로 전달마력 48 PS를 전달하는 평벨트의 이완측 장력으로 옳은 것은? (단, 긴장측의 장력은 이완측 장력의 3배이고, 원심력은 무시한다.)

  1. 100㎏f
  2. 150㎏f
  3. 200㎏f
  4. 250㎏f
(정답률: 알수없음)
  • 전달마력을 유효장력으로 변환하여 이완측 장력을 구하는 문제입니다. $1\text{PS} = 75\text{kgf}\cdot\text{m/s}$ 관계를 이용합니다.
    ① [기본 공식] $P_e = \frac{H}{V} = T_t - T_s$
    ② [숫자 대입] $P_e = \frac{48 \times 75}{12} = 3T_s - T_s$
    ③ [최종 결과] $2T_s = 300 \rightarrow T_s = 150\text{kgf}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. Do = m(Z + 2)의 공식은 기어의 무엇을 구하기 위한 것인가? (단, m = 모듈, Z = 잇수이다.)

  1. 바깥지름
  2. 피치원지름
  3. 원주피치
  4. 중심거리
(정답률: 알수없음)
  • 기어의 바깥지름은 피치원지름($mZ$)에 이끝 높이의 2배($2m$)를 더한 값으로 계산합니다.
    ① [기본 공식] $D_o = m(Z + 2)$
    ② [숫자 대입] $D_o = mZ + 2m$
    ③ [최종 결과] $D_o = \text{바깥지름}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 미터 나사의 설명에 맞는 것은?

  1. 나사산 각이 55° 이다.
  2. 나사의 크기는 유효지름으로 표시한다.
  3. 피치의 길이를 mm로 표시한다.
  4. 미국, 영국, 캐나다 3국에 의하여 정해진 규격이다.
(정답률: 알수없음)
  • 미터 나사는 미터법을 기준으로 하며, 나사산의 피치 길이를 $\text{mm}$ 단위로 표시하는 것이 특징입니다.

    오답 노트
    나사산 각은 $60^{\circ}$입니다.
    나사의 크기는 바깥지름으로 표시합니다.
    미국, 영국, 캐나다는 유니파이(Unified) 나사 규격을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 절삭성이 우수하고 가벼우며, Al합금용, 구상흑연주철 첨가제 및 사진용 프래시 등의 용도로 사용되는 것은?

  1. Mg
  2. Ni
  3. Zn
  4. Sn
(정답률: 알수없음)
  • 마그네슘(Mg)은 밀도가 매우 낮아 가볍고 절삭성이 우수하며, 알루미늄 합금의 강도 향상, 구상흑연주철의 접종제, 사진용 플래시 전구 등으로 널리 사용되는 금속입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 초소성을 얻기 위한 조직의 조건이 아닌 것은?

  1. 극히 미세 입자이어야 한다.
  2. 결정립의 모양은 등축 이어야 한다.
  3. 모상입계는 큰 경사각인 것이 좋다.
  4. 모상입계가 인장 분리되기 쉬워야 한다.
(정답률: 알수없음)
  • 초소성을 얻기 위해서는 결정립이 매우 미세하고 등축이며, 입계 슬라이딩이 원활해야 합니다. 따라서 모상입계가 인장 분리되기 쉬운 조건은 초소성 구현에 방해가 되므로 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 탄소강 중에서 펄라이트(pearlite)에 대한 설명 중 옳은 것은?

  1. 탄소가 6.68% 되는 철의 탄소화물인 시멘타이트로서 금속간 화합물이다.
  2. 0.86%의 γ고용체가 723℃에서 분열하여 생긴 페라이트와 시멘타이트의 공석조직이다.
  3. 1.7%C의 γ고용체와 6.68%C의 시멘타이트의 공정조직이다.
  4. 1.7%까지 탄소가 고용된 고용체이며, 오스테나이트라고도 한다.
(정답률: 알수없음)
  • 펄라이트는 탄소 함유량 $0.86\%$인 오스테나이트($\gamma$ 고용체)가 $723^{\circ}C$에서 페라이트와 시멘타이트로 분리되어 형성된 층상 구조의 공석조직입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 스핀들에 대한 설명 중 맞는 것은?

  1. 굽힘을 주로 받는 긴 회전축이다.
  2. 비틀림을 받는 짧고 정밀한 회전축이다.
  3. 휨을 받는 회전축이다.
  4. 굽힘과 비틀림을 동시에 받는 회전축이다.
(정답률: 알수없음)
  • 스핀들은 공작기계에서 공구나 공작물을 유지하며 회전시키는 축으로, 굽힘보다는 비틀림을 주로 받는 짧고 정밀한 회전축입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 탄소가 0.25%인 탄소강을 0∼500℃ 사이에서 기계적 성질을 조사하면 200∼300℃ 사이에서 충격치가 최저치를 나타내며 가장 취약하게 되는 현상은?

  1. 고온 취성
  2. 상온 충격치
  3. 청열 취성
  4. 탄소강 충격값
(정답률: 알수없음)
  • 탄소강을 $200 \sim 300^{\circ}C$ 부근으로 가열했을 때 충격치가 급격히 낮아져 취성이 강해지는 현상을 청열 취성이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 유압기기 및 건설기계일반

61. 포장 기계 중에서 아스팔트 기계가 아닌 것은?

  1. 아스팔트 플랜트
  2. 아스팔트 피니셔
  3. 아스팔트 로드밀
  4. 아스팔트 디스트리뷰터
(정답률: 알수없음)
  • 아스팔트 로드밀은 아스팔트 포장면을 깎아내는 절삭기이며, 일반적인 아스팔트 생산 및 포장 기계 분류와는 성격이 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 로우더의 규격 표시로 옳은 것은?

  1. 표준 버킷의 산적용량(m3)
  2. 표준 버킷의 중량(kg 중)
  3. 출력축의 마력(PS)
  4. 입력축의 마력(PS)
(정답률: 알수없음)
  • 로우더의 규격은 장비의 작업 능력을 결정짓는 가장 핵심적인 요소인 표준 버킷의 산적용량($m^{3}$)으로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 준설선의 종류가 아닌 것은?

  1. 버킷(bucket) 준설선
  2. 자항 펌프 준설선
  3. 그랩(grab) 준설선
  4. 샌드 드레인(sand drain) 준설선
(정답률: 알수없음)
  • 준설선은 바다나 강바닥의 흙, 모래를 파내는 배를 말합니다. 샌드 드레인(sand drain)은 지반 개량을 위해 모래 기둥을 설치하여 간극수를 배출시키는 공법의 명칭이며, 준설선의 종류가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 내경 50mm인 유압실린더에 의해 1500kgf의 추력을 발생시키려고 할 때 필요로 하는 최소유압은 몇 kgf/cm2인가? (단, 피스톤의 자중, 마찰 등은 무시하고 복귀유의 압력은 0 으로 한다.)

  1. 64.25
  2. 76.53
  3. 87.64
  4. 92.82
(정답률: 알수없음)
  • 압력은 단위 면적당 작용하는 힘으로 계산하며, 실린더의 단면적을 먼저 구한 뒤 추력을 면적으로 나누어 최소 유압을 산출합니다.
    ① [기본 공식] $P = \frac{F}{A} = \frac{F}{\frac{\pi d^{2}}{4}}$
    ② [숫자 대입] $P = \frac{1500}{\frac{3.14 \times 5^{2}}{4}}$
    ③ [최종 결과] $P = 76.53$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 유압 응용 장치에서 오일의 팽창 및 수축을 이용한 경우에 해당되는 것은?

  1. 진동 개폐 밸브
  2. 쇼크 업소버
  3. 유압 프레스
  4. 토크 컨버터
(정답률: 알수없음)
  • 진동 개폐 밸브는 온도 변화에 따른 오일의 열팽창 및 수축 원리를 이용하여 밸브의 개폐를 자동으로 제어하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 유압유의 특성에서 물리적인 것과 화학적인 것이 있다. 다음 중 화학적인 특성인 것은?

  1. 점도지수
  2. 밀도
  3. 유동점
  4. 산화안정성
(정답률: 알수없음)
  • 유압유의 특성 중 화학적 특성은 물질의 성분 변화나 반응성과 관련된 성질을 의미합니다. 산화안정성은 유압유가 산소와 반응하여 변질되는 것에 저항하는 성질이므로 화학적 특성에 해당합니다.

    오답 노트
    점도지수, 밀도, 유동점은 물질의 상태나 물리적 거동과 관련된 물리적 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 모방 선반의 유압 장치에서 오일 탱크의 유온이 상승하였다. 다음 유온 상승의 주된 원인이 아닌 것은?

  1. 회로내 압력 손실이 증가하였다.
  2. 탱크 용량이 지나치게 크다.
  3. 제어 밸브의 허용용량이 부족하다.
  4. 냉각기가 고장나 있다.
(정답률: 알수없음)
  • 유압 장치에서 오일 온도가 상승하는 이유는 에너지 손실이 열로 변환되기 때문입니다. 탱크 용량이 크면 오히려 오일의 방열 면적이 넓어지고 체류 시간이 길어져 유온을 낮추는 효과가 있으므로 온도 상승의 원인이 될 수 없습니다.

    오답 노트
    회로내 압력 손실 증가, 제어 밸브 용량 부족, 냉각기 고장은 모두 열 발생을 증가시키거나 냉각을 방해하여 유온을 상승시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 방향제어 밸브 중 파일롯 작동형 체크밸브와 함께 유압작업요소의 중간 정지에 사용하는 밸브로 가장 적합한 것은?

  1. ABT 접속형 밸브
  2. PAB 접속형 밸브
  3. PT 접속형 밸브
  4. 연결구 카운터 밸브
(정답률: 알수없음)
  • 유압 작업 요소의 중간 정지를 위해 파일롯 작동형 체크밸브와 함께 사용되어 정밀한 위치 제어를 가능하게 하는 밸브는 ABT 접속형 밸브가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 유압 펌프의 특징에 대한 설명으로 틀리는 것은?

  1. 기어 펌프 : 구조가 간단하고 소형이다.
  2. 베인 펌프 : 장시간 사용해도 성능의 저하가 작다.
  3. 나사 펌프 : 운전이 동적이고 내구성이 작다.
  4. 피스톤 펌프 : 고압에 적당하고 효율이 좋다.
(정답률: 알수없음)
  • 나사 펌프는 구조적으로 운전이 매우 정숙하며 내구성이 뛰어나다는 특징을 가지고 있습니다.

    오답 노트
    기어 펌프: 구조 간단, 소형 맞음
    베인 펌프: 마모 시 성능 저하가 발생할 수 있으나 일반적 특징으로 분류됨
    피스톤 펌프: 고압 및 고효율 특성 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 앞쪽에 1개의 구동륜과 뒤쪽에 2개의 조향륜이 있어 아스팔트 포장이나 노반의 마무리 전압작업에 효과적인 건설기계는?

  1. 머캐덤로울러
  2. 진동로울러
  3. 3축3륜탠덤로울러
  4. 타이어로울러
(정답률: 알수없음)
  • 앞쪽에 1개의 구동륜과 뒤쪽에 2개의 조향륜을 배치하여 총 3개의 휠을 가진 구조로, 아스팔트 포장이나 노반의 마무리 전압 작업에 최적화된 기계는 3축3륜탠덤로울러입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음은 축압기에 관한 설명이다 틀리는 것은?

  1. 간헐적이고 순간적인 운동에 대해 저축한 에너지를 방출한다.
  2. 펌프의 맥동 압력을 발생하도록 도와준다.
  3. 축압기를 사용해도 유효하게 할 수 있는 작업량에는 변함이 없다.
  4. 완충 작용을 할 수 있다.
(정답률: 알수없음)
  • 축압기는 유압 시스템 내에서 에너지를 저장했다가 필요할 때 방출하여 충격 흡수(완충 작용) 및 맥동 제거를 수행하는 장치입니다.
    따라서 펌프의 맥동 압력을 발생시키는 것이 아니라, 오히려 발생한 맥동을 흡수하여 제거하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 작업가능 상태에서, 굴삭기의 옳은 규격표시 방법은?

  1. 면적(m2)
  2. 붐의 길이(m)
  3. 중량(ton)
  4. 기관의 마력(PS)
(정답률: 알수없음)
  • 굴삭기와 같은 건설기계의 규격은 일반적으로 장비의 전체적인 규모를 나타내는 중량(ton)을 기준으로 표시하는 것이 옳은 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 유압장치의 주요 구성 요소가 아닌 것은?

  1. 유압 동력 장치
  2. 유압 제어 밸브
  3. 유압 부하
  4. 유압작동기 및 배관
(정답률: 알수없음)
  • 유압장치의 주요 구성 요소는 에너지를 생성하는 유압 동력 장치, 흐름과 압력을 조절하는 유압 제어 밸브, 실제 일을 수행하는 유압작동기 및 배관으로 구성됩니다.

    오답 노트
    유압 부하: 장치가 작동시켜야 할 대상(물체)이지, 유압 시스템 자체를 구성하는 내부 요소는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 보기와 같은 유압 도면기호는 무슨 밸브를 나타내는가?

  1. 릴리프 밸브
  2. 안전밸브
  3. 시퀀스밸브
  4. 무부하 밸브
(정답률: 알수없음)
  • 제시된 도면기호 는 유압 회로에서 부하를 제거하거나 압력을 조절하여 시스템을 보호하는 무부하 밸브를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 고속회전하는 로우터에 타격판을 설치하여, 파쇄물에 타격을 가하여 반발판에 충돌 파쇄시키는 것으로, 파쇄물의 모양은 입방체에 가까운 쇄석기는?

  1. 조오 크러셔(jaw crusher)
  2. 임팩트 크러셔(impact crusher)
  3. 코운 크러셔(cone crusher)
  4. 로드 밀(rod mill)
(정답률: 알수없음)
  • 임팩트 크러셔(impact crusher)는 고속 회전하는 로우터의 타격판으로 파쇄물에 강한 충격을 가해 반발판에서 파쇄시키는 방식으로, 입방체에 가까운 쇄석을 얻을 수 있는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음 중 실린더만으로 전후진 양방향의 힘과 속도가 같은 실린더는?

  1. 양로드식 복동실린더
  2. 텔레스코픽 실린더
  3. 램형 실린더
  4. 디지털 실린더
(정답률: 알수없음)
  • 양로드식 복동실린더는 피스톤 양측에 로드가 연결되어 있어, 전진 시와 후진 시의 수압 면적이 동일합니다. 따라서 전후진 양방향의 힘과 속도가 같게 유지됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 기관의 SAE 마력을 계산하기 위해서 알아야 할 사항으로 가장 적합한 것은?

  1. 압축비 및 실린더 내경 치수
  2. 기관의 회전수 및 회전력
  3. 실린더 내경 치수 및 실린더수
  4. 제동마력과 실린더수
(정답률: 알수없음)
  • SAE 마력(표준 마력)을 산출하기 위해서는 엔진의 배기량과 관련된 실린더 내경 치수 및 실린더수가 핵심적인 계산 요소로 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 굴삭기 제원에서 상부 회전체 중심선에서 버켓 선단까지의 거리를 무엇이라 하는가?

  1. 붐 길이
  2. 암 길이
  3. 작업 반경
  4. 최대 굴삭 깊이
(정답률: 알수없음)
  • 굴삭기에서 상부 회전체의 중심선으로부터 버켓의 끝단(선단)까지의 수평 거리를 작업 반경이라고 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 스크레이퍼의 작업순서가 올바르게 배열된 것은?

  1. 땅깎기 - 운반 - 스프레딩
  2. 땅깎기 - 스프레딩 - 운반
  3. 운반 - 스프레딩 - 땅깎기
  4. 운반 - 땅깎기 - 스프레딩
(정답률: 알수없음)
  • 스크레이퍼의 표준 작업 사이클은 흙을 깎아내는 땅깎기, 깎은 흙을 목적지까지 옮기는 운반, 운반한 흙을 얇게 펴는 스프레딩 순으로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 로우더(loader)의 적하방식에 의한 분류 형식이 아닌 것은?

  1. 프런트 엔드형
  2. 사이드 엔드형
  3. 백호 셔블형
  4. 사이드 덤프형
(정답률: 알수없음)
  • 로우더의 적하방식 분류에는 프런트 엔드형, 백호 셔블형, 사이드 덤프형 등이 포함되나, 사이드 엔드형라는 분류 방식은 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
