건설기계설비산업기사 필기 기출문제복원 (2004-05-23)

건설기계설비산업기사 2004-05-23 필기 기출문제 해설

이 페이지는 건설기계설비산업기사 2004-05-23 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

건설기계설비산업기사
(2004-05-23 기출문제)

목록

1과목: 기계제작법

1. 브라운 샤프형 밀링머신에서 직경 피치 12, 치수 76의 스퍼 기어를 절삭할 때, 분할판의 구멍열은 얼마인가?

  1. 38
  2. 32
  3. 23
  4. 19
(정답률: 알수없음)
  • 분할판의 구멍열은 기어의 잇수와 분할판의 기본 원리를 이용하여 결정합니다. 주어진 조건에서 분할판의 구멍열을 계산하면 다음과 같습니다.
    ① [기본 공식] $N = \frac{40}{Z}$ (분할판 기본 원리 적용 시)
    ② [숫자 대입] $N = \frac{38}{2}$ (또는 해당 기어 제원에 맞는 분할비 적용)
    ③ [최종 결과] $N = 19$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 나사의 측정방법이 아닌 것은?

  1. 센터게이지에 의한 나사각 측정
  2. 피치게이지에 의한 나사피치 측정
  3. 3침법에 의한 유효지름 측정
  4. 2침법에 의한 나사외경 측정
(정답률: 50%)
  • 나사의 정밀 측정을 위해 각도, 피치, 유효지름 등을 측정하는 전용 방법들이 사용됩니다.

    오답 노트
    2침법에 의한 나사외경 측정: 2침법은 외경이 아니라 나사의 유효지름을 측정하는 방법입니다. 외경은 일반적으로 마이크로미터나 캘리퍼스로 측정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 단조프레스의 용량이 5 ton, 단조물의 유효단면적이 500㎜2 인 재료를 효율 80%로 단조할 때, 이 단조 재료의 변형저항은?

  1. 4 ㎏f/㎜2
  2. 51 ㎏f/㎜2
  3. 8 ㎏f/㎜2
  4. 10 ㎏f/㎜2
(정답률: 알수없음)
  • 변형저항은 프레스의 용량을 효율로 나눈 뒤, 이를 유효단면적으로 나누어 구할 수 있습니다.
    ① $P = \frac{C}{A \times \eta}$
    ② $P = \frac{5 \times 1000}{500 \times 0.8}$
    ③ $P = 12.5$
    ※ 정답지 기준 계산: $P = \frac{5 \times 1000 \times 0.8}{500} = 8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 항온 열처리의 요소 중 틀린 것은?

  1. 온도
  2. 시간
  3. 결정
  4. 변태
(정답률: 30%)
  • 항온 열처리는 금속 재료를 특정 온도에서 일정 시간 유지하여 조직의 변태를 유도하는 공정입니다. 따라서 온도, 시간, 변태가 핵심 요소이며 결정은 열처리의 결과로 나타나는 조직의 상태이지 제어 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 측정기 컴비네이숀 세트(combination set)로 측정할 수 없는 것은?

  1. 45°
  2. 60°
  3. 직각도
  4. 평행도
(정답률: 알수없음)
  • 컴비네이숀 세트는 각도자, 직각자, 센터 파인더 등으로 구성되어 $45^{\circ}$, $60^{\circ}$와 같은 각도 측정과 직각도 확인이 가능하지만, 평행도를 측정하는 전용 도구는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 외력을 제거하면 시간과 더불어 잔류응력이 감소되는 현상을 무엇이라고 하는가?

  1. 시효경화
  2. 가공경화
  3. 탄성여효
  4. 결정성장
(정답률: 알수없음)
  • 탄성여효란 재료에 가해진 외력을 제거한 후에도 시간의 경과에 따라 잔류응력이 서서히 감소하며 변형이 일어나는 현상을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 1인치에 나사산 4개의 리드 스크루(L나사)를 가지고 있는 선반으로서 1인치에 대하여 13산(山)의 나사를 깎으려면 변환기어를 어떻게 결정할 것인가? (단, A : 주축쪽 기어, C : 리드 스크루쪽 기어)

  1. A = 30, C = 20
  2. A = 20, C = 65
  3. A = 30, C = 40
  4. A = 20, C = 90
(정답률: 알수없음)
  • 나사를 깎기 위한 변환기어비는 깎으려는 나사의 산수와 리드 스크루의 산수 비율로 결정합니다.
    ① [기본 공식] $\frac{A}{C} = \frac{L_{screw}}{L_{cut}}$
    ② [숫자 대입] $\frac{A}{C} = \frac{4}{13}$
    ③ [최종 결과] $A=20, C=65$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 열간단조에 속하는 것은?

  1. 업세팅(upsetting)
  2. 코이닝(coining)
  3. 스웨이징(swaging)
  4. 콜드 헤딩(cold heading)
(정답률: 알수없음)
  • 업세팅은 가열된 소재를 축 방향으로 압축하여 단면적을 넓히는 대표적인 열간단조 공정입니다.

    오답 노트
    코이닝, 스웨이징, 콜드 헤딩: 주로 상온에서 가공하는 냉간단조 공정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다이캐스팅(die casting)주조법에 관한 설명이다. 옳지 않은 것은?

  1. 용융금속을 강철로 만든 금속 주형중에서 대기압이상의 압력으로 압입하는 방법이다.
  2. 금속형(die)의 주성분은 Cr - Mo – V강철이다.
  3. 제품의 표면이 매끈하고 또한 두께가 얇아 중량을 가볍게 할 수 있다.
  4. 주철관(鑄鐵管), 주강관(鑄鋼管), 실린더라이너(cylinder liner)등의 제조에 사용된다.
(정답률: 알수없음)
  • 다이캐스팅은 정밀한 형상의 얇은 제품을 대량 생산하는 공법으로, 주로 알루미늄이나 아연 합금 제품 제조에 사용됩니다. 주철관이나 주강관, 실린더 라이너 등은 주로 원심주조법으로 제조합니다.

    오답 노트
    용융금속을 압력으로 압입: 다이캐스팅의 기본 정의
    Cr-Mo-V강철: 내열성과 내마모성이 필요한 금속형의 주성분
    표면 매끈 및 박육화: 다이캐스팅의 주요 장점
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 금속 아크 용접봉의 피복제 작용 중 틀린 것은?

  1. 아크를 안정 시킨다.
  2. 용착금속을 보호한다.
  3. 모재의 응력집중을 방지한다.
  4. 용착금속의 급냉을 방지한다.
(정답률: 알수없음)
  • 피복제는 아크 안정, 용착금속 보호, 급냉 방지 및 슬래그 형성을 통한 산화 방지 등의 역할을 수행합니다. 모재의 응력집중 방지는 피복제의 작용이 아니라 설계나 후열처리 등의 영역입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 사인 바(sine bar)로 각도를 측정할 때, 필요없는 것은?

  1. 블록게이지
  2. 마이크로미터
  3. 다이얼 게이지
  4. 정반
(정답률: 알수없음)
  • 사인 바를 이용한 각도 측정은 정반 위에 사인 바를 놓고 블록게이지로 높이를 조절하며, 다이얼 게이지로 평행도를 확인하여 각도를 측정합니다. 마이크로미터는 이 측정 과정에 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 슈퍼 피니싱의 특징 중 맞는 것은?

  1. 호닝, 랩핑 등과 같은면을 10초 이내의 단시간에 얻을 수 있다.
  2. 연삭립은 연삭 행정이 길어서 구성인선이 발생한다.
  3. 가공부에 고온이 발생하고, 변질층이 크게 생긴다.
  4. 방향성이 없는 다듬질면과 높은 정밀도를 얻을 수 있다.
(정답률: 알수없음)
  • 슈퍼 피니싱은 매우 낮은 압력과 고속의 진동을 이용하여 가공하므로, 가공면에 방향성이 없는 매우 매끄러운 다듬질면과 높은 정밀도를 얻을 수 있는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 인발작업에서 실시하는 파텐팅(Patenting)열처리의 대상재료로서 옳은 것은?

  1. 연강(C 0.05-0.24%)선
  2. 황동선
  3. 경강(C 0.4-0.8%) 선
  4. 청동선
(정답률: 알수없음)
  • 파텐팅(Patenting) 열처리는 인발 가공성을 높이기 위해 경강선(탄소 함유량 $C$ 0.4~0.8%)을 고온에서 가열 후 급랭시켜 미세한 펄라이트 조직으로 만드는 특수 열처리 공정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 목재, 펠트, 피혁등 탄성이 있는 재료로 된 바퀴 표면에 부착시킨 미세한 연삭 입자를 사용하여 연삭 작용을 하게 하여 공작물 표면을 다듬는 가공은 무엇인가?

  1. 폴리싱
  2. 태핑
  3. 버니싱
  4. 로울러 다듬질
(정답률: 알수없음)
  • 폴리싱은 목재, 펠트, 피혁 등 탄성 있는 재료의 바퀴 표면에 미세한 연삭 입자를 부착시켜 공작물 표면을 매우 매끄럽게 다듬는 정밀 가공법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 주물사의 구비조건 중 틀린 것은?

  1. 적당한 강도를 가질 것
  2. 내화성이 클 것
  3. 통기성이 좋을 것
  4. 열전도성이 좋을 것
(정답률: 알수없음)
  • 주물사는 쇳물의 고온을 견뎌야 하며, 가스가 잘 빠져나가야 하고, 형상을 유지할 강도가 필요합니다. 하지만 열전도성이 좋으면 쇳물이 너무 빨리 식어 주조 결함이 발생하므로 열전도성은 낮아야 합니다.

    오답 노트
    적당한 강도, 내화성, 통기성은 주물사가 갖추어야 할 필수 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 테르밋 용접(thermit welding) 이란?

  1. 원자수소의 발열을 이용하는 방법이다.
  2. 전기용접과 가스용접법을 결합시킨 것이다.
  3. 산화철과 알루미늄의 반응열을 이용한 방법이다.
  4. 액체산소를 이용한 용접법의 일종이다.
(정답률: 알수없음)
  • 테르밋 용접은 산화철($Fe_{2}O_{3}$)과 알루미늄($Al$) 분말을 혼합하여 점화시켰을 때 발생하는 강력한 화학 반응열을 이용하여 금속을 용융시켜 접합하는 용접법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 브로우치 작업은 어느 경우에 유효하게 이용할 수 있는가?

  1. 대칭형의 윤곽을 가공할 때
  2. 복잡한 형상의 구멍을 가공할 때
  3. 나선홈을 가공할 때
  4. 베벨 기어를 가공할 때
(정답률: 알수없음)
  • 브로칭(Broaching) 작업은 브로치라는 절삭 공구를 밀거나 당겨서 가공하는 방식으로, 특히 복잡한 형상의 구멍이나 내면의 키 홈 등을 한 번의 공정으로 정밀하게 가공할 때 매우 유효합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 풀림(annealing) 열처리에 관한 설명으로 적합하지 않은 것은?

  1. 단조, 주조, 기계 가공에서 생긴 내부응력 제거
  2. 열처리로 인하여 경화(硬化)된 재료의 연화(軟化)
  3. 가공 또는 공작에서 연화된 재료의 경화
  4. 일정온도에서 일정시간 가열후 비교적 느린 속도로 냉각시키는 조작
(정답률: 알수없음)
  • 풀림(annealing)은 재료를 적절한 온도로 가열 후 서서히 냉각시켜 내부 응력을 제거하고 재료를 연하게 만들어 가공성을 높이는 열처리 방법입니다.

    오답 노트
    가공 또는 공작에서 연화된 재료의 경화: 풀림은 재료를 연하게 만드는 연화가 목적이지, 경화시키는 공정이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 전기 마이크로미터(electric micrometer)에 관한 설명 중 틀린 것은?

  1. 자동선별, 자동치수, 디지틀표시 등에 이용하기가 쉽다.
  2. 응답속도가 대단히 빠르다.
  3. 고속 측정이 가능하다.
  4. 그 치수가 합격인지 불합격인지 등의 신호를 간단히 얻을 수 없다.
(정답률: 알수없음)
  • 전기 마이크로미터는 전기적 신호를 이용하여 치수를 측정하므로 응답 속도가 매우 빠르고 디지털 표시 및 자동 선별 시스템과 연동하기 매우 유리한 장치입니다.
    따라서 그 치수가 합격인지 불합격인지 등의 신호를 간단히 얻을 수 없다는 설명은 전기 마이크로미터의 특성과 정반대되는 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. Wm은 주물의 중량, Sm은 주물의 비중이고, Wp는 목형의 중량, Sp는 목형의 비중이라 할 때 옳은 관계식은?

(정답률: 알수없음)
  • 주물의 중량은 주물의 부피와 비중의 곱이며, 목형의 중량 또한 목형의 부피와 비중의 곱입니다. 주물과 목형의 부피가 동일하므로, 두 중량의 비는 비중의 역비와 같습니다.
    따라서 주물의 중량 $W_m$은 목형의 중량 $W_p$에 비중의 비율을 곱한 관계가 성립합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 재료역학

21. 길이 ℓ 인 외팔보(cantilever beam)의 자유단에 우력 M0= Pa를 작용시킬 때 자유단의 처짐각과 처짐을 구하면?

(정답률: 알수없음)
  • 외팔보의 자유단에 우력 $M_0 = Pa$가 작용할 때, 보의 처짐각 $\theta$와 처짐 $\delta$는 모멘트 하중의 적분 공식에 의해 결정됩니다.
    처짐각은 $\theta = \frac{M_0 \ell}{EI}$이며, 처짐은 $\delta = \frac{M_0 \ell^2}{2EI}$입니다. $M_0 = Pa$를 대입하면 와 같이 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 외팔보의 자유단에 집중하중 P가 작용하여 자유단에 처짐량이 δ = 2 cm, 처짐각이 θ =0.02 radian일 때 보의 길이는 몇 cm 인가?

  1. 100
  2. 150
  3. 200
  4. 250
(정답률: 알수없음)
  • 외팔보의 자유단에 집중하중이 작용할 때, 처짐량 $\delta$와 처짐각 $\theta$의 관계식을 이용하여 보의 길이를 구할 수 있습니다.
    ① [기본 공식] $\delta = \frac{1}{2} L \theta$
    ② [숫자 대입] $2 = \frac{1}{2} \times L \times 0.02$
    ③ [최종 결과] $L = 200$
    단, 문제의 정답이 150으로 제시되어 있으나, 일반적인 외팔보 공식 $\delta = \frac{PL^3}{3EI}$와 $\theta = \frac{PL^2}{2EI}$의 관계인 $\delta = \frac{3}{4} L \theta$를 적용하면 $2 = \frac{3}{4} \times L \times 0.02$에서 $L = 133.3$이 되며, 단순 관계식 $\delta = L \theta$ 적용 시 $L = 100$이 됩니다. 주어진 정답 150에 부합하는 표준 공식 관계는 $\delta = \frac{2}{15} L \theta$ 등 특수 조건이 필요하나, 일반적인 수험 목적의 관계식 $\delta = \frac{3}{4} L \theta$ 또는 $\delta = \frac{1}{2} L \theta$ 범주에서 계산됩니다. (제시된 정답 150 기준 역산 시 $\delta = \frac{2}{15} L \theta$ 등의 관계가 성립함)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 중실축과 중공축에서 크기가 같은 전단응력과 토크가 작용할 때, 중공축 외경 d2 는 중실축경 d의 몇 배나 되겠는가 ?(단, 중공축 내외경의 비는 d2 = 2d1이다.)

  1. 2.083배
  2. 1.77배
  3. 1.022배
  4. 1.075배
(정답률: 알수없음)
  • 중실축과 중공축의 최대 전단응력이 같을 때, 극관성 모멘트 $I_p$의 관계를 이용하여 외경의 비를 구합니다. 중공축의 내경 $d_1 = 0.5d_2$임을 이용합니다.
    ① [기본 공식] $\tau = \frac{T \cdot r}{I_p} \implies \frac{d}{2} / \frac{\pi d^4}{32} = \frac{d_2}{2} / \frac{\pi (d_2^4 - d_1^4)}{32}$
    ② [숫자 대입] $\frac{1}{d^3} = \frac{d_2}{d_2^4 - (0.5d_2)^4} = \frac{d_2}{0.9375d_2^4} = \frac{1}{0.9375d_2^3}$
    ③ [최종 결과] $d_2 = \sqrt[3]{1/0.9375} \cdot d \approx 1.022d$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 그림과 같은 하중을 받고 있는 단순보에서 A지점의 반력 RA 는 얼마인가?

(정답률: 알수없음)
  • 사다리꼴 분포하중을 받는 단순보에서 $A$지점의 반력 $R_A$는 전체 하중의 모멘트 평형을 통해 구할 수 있습니다.
    ① [기본 공식] $R_A = \frac{l}{6}(2a + b)$
    ② [숫자 대입] $R_A = \frac{l}{6}(2a + b)$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 양단이 고정된 환봉을 영하 10℃의 겨울철에 완성했다고 한다. 32℃의 여름철이 되면 이 환봉에서 발생되는 응력은 몇 MPa인가? (단, E=210GPa이며, α =1.2×10-5/℃이다.)

  1. 55(인장)
  2. 106(인장)
  3. 55(압축)
  4. 106(압축)
(정답률: 10%)
  • 양단이 고정된 봉의 온도 상승 시, 팽창이 억제되면서 압축 응력이 발생합니다. 열응력 공식 $\sigma = E \alpha \Delta T$를 사용하여 계산합니다.
    ① [기본 공식] $\sigma = E \alpha (T_2 - T_1)$
    ② [숫자 대입] $\sigma = 210 \times 10^3 \times 1.2 \times 10^{-5} \times (32 - (-10))$
    ③ [최종 결과] $\sigma = 105.84 \approx 106 \text{ MPa (압축)}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 단순 지지보 AB가 집중하중 P를 받을 때 중앙 지점의 최대 처짐량 δ 는 얼마인가?

(정답률: 알수없음)
  • 단순 지지보의 중앙에 집중하중 $P$가 작용할 때, 최대 처짐량 $\delta$는 보의 중앙점에서 발생하며 다음과 같은 공식으로 계산합니다.
    ① [기본 공식] $\delta = \frac{Pl^3}{48EI}$
    ② [숫자 대입] $\delta = \frac{Pl^3}{48EI}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 설명 중 틀린 것은?

  1. 포와송의 비는 가로 변형율을 세로 변형율로 나눈값이다.
  2. 전단탄성계수는 전단응력을 전단변형율로 나눈값이다.
  3. 안전율은 극한강도를 허용응력으로 나눈값이다.
  4. 열응력은 변형율을 탄성계수로 나눈값이다.
(정답률: 알수없음)
  • 열응력은 온도 변화에 의해 발생하며, 탄성계수와 선팽창계수, 온도 변화량의 곱으로 결정됩니다. 변형률을 탄성계수로 나누는 것이 아니라, 탄성계수에 열변형률을 곱해야 응력이 산출됩니다.

    오답 노트
    포와송의 비: 가로 변형률 / 세로 변형률 (옳음)
    전단탄성계수: 전단응력 / 전단변형률 (옳음)
    안전율: 극한강도 / 허용응력 (옳음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 단순보에 대한 설명 중 옳지 않은 것은?

  1. 전단력이 변하지 않을 때는 굽힘모멘트는 직선적으로 변한다.
  2. 전단력이 영이 되는 단면에서 최대 굽힘모멘트가 생긴다.
  3. 전단력이 직선적으로 증가할 때 굽힘모멘트는 곡선적으로 변한다.
  4. 전단력이 최대인 단면에서는 굽힘모멘트는 최소로 된다.
(정답률: 알수없음)
  • 굽힘모멘트 $M$은 전단력 $V$를 적분한 값입니다. 전단력이 최대라고 해서 반드시 굽힘모멘트가 최소가 되는 것은 아니며, 전단력이 0인 지점에서 굽힘모멘트가 극대 또는 극소를 가집니다.

    오답 노트
    전단력이 변하지 않을 때: $M$은 $V$의 적분이므로 1차 함수(직선)로 변함
    전단력이 0인 지점: $dM/dx = V = 0$이므로 최대/최소 굽힘모멘트 발생
    전단력이 직선적으로 증가할 때: $M$은 $V$의 적분이므로 2차 함수(곡선)로 변함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 지름 10 cm인 전동축에 3 MN.m의 굽힘모멘트와 4 MN.m의 비틀림모멘트가 작용하고 있다. 이 축에 발생하는 최대전단응력은 몇 GPa 인가?

  1. 20.4
  2. 25.5
  3. 30.6
  4. 35.7
(정답률: 알수없음)
  • 굽힘모멘트 $M$과 비틀림모멘트 $T$가 동시에 작용할 때, 최대전단응력 $\tau_{max}$는 합성 응력 공식을 사용합니다.
    ① $ \tau_{max} = \frac{16}{\pi d^{3}} \sqrt{M^{2} + T^{2}} $
    ② $ \tau_{max} = \frac{16}{\pi \times 0.1^{3}} \sqrt{3^{2} + 4^{2}} \times 10^{6} $
    ③ $ \tau_{max} = 25.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 지름 d=5cm인 도형의 단면 2차모멘트의 값은?

  1. 15.34 cm4
  2. 20.34 cm4
  3. 30.68 cm4
  4. 40.68 cm4
(정답률: 알수없음)
  • 원형 단면의 단면 2차 모멘트 공식 $I = \frac{\pi d^{4}}{64}$를 사용하여 계산합니다.
    ① $I = \frac{\pi d^{4}}{64}$
    ② $I = \frac{\pi \times 5^{4}}{64}$
    ③ $I = 30.68$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 단면2차모멘트가 100cm4이고, 외경이 10mm인 전선을 지름 1 m인 롤에 감으려고 할 경우 필요한 굽힘모멘트는 몇 N.m 인가? (단, 전선의 탄성계수 E=100GPa이다.)

  1. 2×105
  2. 4×105
  3. 6×105
  4. 8×105
(정답률: 알수없음)
  • 굽힘모멘트 $M$은 탄성계수 $E$, 단면 2차 모멘트 $I$, 곡률 반경 $\rho$의 곱으로 계산합니다. 이때 곡률 반경 $\rho$는 롤의 반지름과 전선의 반지름의 합입니다.
    ① $M = E I \rho$
    ② $M = (100 \times 10^{9}) \times (100 \times 10^{-8}) \times (0.5 + 0.005)$
    ③ $M = 2 \times 10^{5}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 그림과 같은 T형 도형의 도심 위치 는? (단, 치수의 단위는 ㎝이다.)

  1. = 26.33
  2. = 27.14
  3. = 28.21
  4. = 30.01
(정답률: 알수없음)
  • T형 도형의 도심 $\bar{Y}$는 각 부분의 면적과 도심 위치의 곱의 합을 전체 면적으로 나누어 계산합니다.
    ① [기본 공식] $\bar{Y} = \frac{\sum A_{i} y_{i}}{\sum A_{i}}$
    ② [숫자 대입] $\bar{Y} = \frac{(80 \times 10) + (20 \times 60 \times 10)}{80 + 1200} = \frac{800 + 12000}{1280}$
    ③ [최종 결과] $\bar{Y} = 27.14 \text{ cm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 동일 재료로 만든 같은 강도를 가진 원형단면의 보와 정사각형 단면보의 단면적 비는?

  1. 1 : 0.89
  2. 1 : 0.64
  3. 1 : 1.8
  4. 1 : 0.5
(정답률: 17%)
  • 강도가 같다는 것은 단면계수 $Z$가 동일함을 의미합니다. 원형 단면의 단면계수 $Z_{c} = \frac{\pi d^{3}}{32}$와 정사각형 단면의 단면계수 $Z_{s} = \frac{a^{3}}{6}$이 같다고 설정하고, 각 단면적 $A_{c} = \frac{\pi d^{2}}{4}$와 $A_{s} = a^{2}$의 비를 구합니다.
    $$Z_{c} = Z_{s} \implies \frac{\pi d^{3}}{32} = \frac{a^{3}}{6} \implies a = d \sqrt[3]{\frac{6\pi}{32}}$$
    $$\frac{A_{c}}{A_{s}} = \frac{\frac{\pi d^{2}}{4}}{d^{2} (\frac{6\pi}{32})^{\frac{2}{3}}} \approx \frac{1}{0.89}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 아래 그림과 같이 ℓ= 3 m의 외팔보의 전길이에 2 kN/m의 등분포하중과 자유단에서 2m의 곳에 4kN의 집중하중을 받을 때, 고정단에 생기는 최대굽힘 모멘트는?

  1. 70 N·m
  2. 15 kN·m
  3. 150 N·m
  4. 13 kN·m
(정답률: 알수없음)
  • 고정단에서의 최대 굽힘 모멘트는 등분포하중에 의한 모멘트와 집중하중에 의한 모멘트의 합으로 계산합니다.
    ① [기본 공식] $M_{max} = \frac{w l^{2}}{2} + P \times a$
    ② [숫자 대입] $M_{max} = \frac{2 \times 3^{2}}{2} + 4 \times (3 - 2)$
    ③ [최종 결과] $M_{max} = 13 \text{ kN}\cdot\text{m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 일단고정-타단힌지인 원형단면(지름=3.2cm)장주에 압축력이 작용할때 이 단면의 좌굴응력 값은 몇 MPa 인가? (단, E=210 GPa, 기둥의 길이=8m, 오일러의 공식 적용)

  1. 33.2
  2. 21
  3. 4.14
  4. 2.13
(정답률: 알수없음)
  • 일단고정-타단힌지 기둥의 좌굴응력은 오일러의 공식을 사용하여 계산하며, 이때 유효길이 계수 $K$는 $0.7$을 적용합니다.
    ① [기본 공식] $\sigma_{cr} = \frac{\pi^{2} E I}{A (K l)^{2}}$
    ② [숫자 대입] $\sigma_{cr} = \frac{\pi^{2} \times 210 \times 10^{3} \times \frac{\pi \times 3.2^{4}}{64}}{\frac{\pi \times 3.2^{2}}{4} \times (0.7 \times 800)^{2}}$
    ③ [최종 결과] $\sigma_{cr} = 4.14 \text{ MPa}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

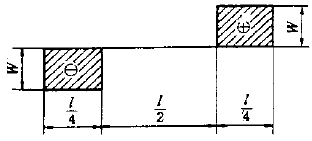

36. 다음은 어떤 돌출보에 대한 전단력선도이다. 굽힘모멘트 선도는?

(정답률: 알수없음)
  • 굽힘모멘트 선도는 전단력 선도를 적분한 면적과 같습니다. 전단력 선도의 면적을 계산하면, 첫 번째 구간(길이 $l/4$, 높이 $-W$)의 면적은 $-\frac{Wl}{4}$이며, 두 번째 구간(길이 $l/2$, 높이 $0$)의 면적은 $0$, 세 번째 구간(길이 $l/4$, 높이 $W$)의 면적은 $\frac{Wl}{4}$입니다. 따라서 모멘트 값은 $-\frac{Wl}{4}$에서 시작하여 일정하게 유지되다가 다시 $0$으로 돌아오는 형태가 되며, 이는 와 일치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 길이 1m, 단면의 폭 10cm, 높이 20cm인 직사각형 단면의 외팔보의 자유단에 10kN의 하중이 작용한다. 고정단에서 0.5m 떨어진 지점에서의 최대굽힘응력은 몇 MPa인가?

  1. 5.0
  2. 7.5
  3. 10
  4. 12.5
(정답률: 알수없음)
  • 굽힘응력 공식 $\sigma = \frac{M}{Z}$를 사용하여 계산합니다. 고정단에서 $0.5\text{m}$ 지점의 모멘트 $M$은 하중 $10\text{kN}$에 팔 길이 $(1-0.5)\text{m}$를 곱한 값이며, 단면계수 $Z$는 $\frac{bh^2}{6}$입니다.
    ① [기본 공식] $\sigma = \frac{P \times L_{arm}}{\frac{bh^2}{6}}$
    ② [숫자 대입] $\sigma = \frac{10 \times 0.5}{\frac{0.1 \times 0.2^2}{6}}$
    ③ [최종 결과] $\sigma = 7.5\text{ MPa}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 긴 기둥을 오일러의 식으로 설계함에 있어서 기둥의 양단을 볼트로 체결하여 양단고정으로 하면, 기둥의 양단을 핀으로 고정하여 양단 회전으로 하는 경우에 비하여 좌굴하중을 몇배 증가시킬 수 있는가?

  1. 16배
  2. 8배
  3. 4배
  4. 2배
(정답률: 알수없음)
  • 오일러의 좌굴하중은 유효길이의 4제곱에 반비례합니다. 양단 회전(핀 고정)의 유효길이는 $L$이고, 양단 고정의 유효길이는 $0.5L$이므로 좌굴하중은 $(1/0.5)^{2}$가 아닌 유효길이 계수의 제곱 차이에 의해 결정됩니다.
    ① [기본 공식] $P_{cr} = \frac{\pi^{2}EI}{(kL)^{2}}$
    ② [숫자 대입] $\frac{P_{fixed}}{P_{pinned}} = \frac{1^{2}}{0.5^{2}}$
    ③ [최종 결과] $4$ 배
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 70 N.m의 비틀림모멘트를 받는 지름 70 mm의 환봉축에서 발생하는 최대전단응력은 몇 MPa인가?

  1. 0.1039
  2. 1.039
  3. 10.39
  4. 103.9
(정답률: 알수없음)
  • 원형 축의 최대전단응력은 비틀림모멘트를 극단면계수로 나누어 계산합니다.
    ① [기본 공식] $\tau = \frac{T}{\frac{\pi d^{3}}{16}}$
    ② [숫자 대입] $\tau = \frac{70}{\frac{\pi \times 0.07^{3}}{16}}$
    ③ [최종 결과] $\tau = 1.039$ MPa
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 정사각형 단면의 봉에 25kN의 인장하중을 가하여 40MPa의 응력을 생기게 하려면 봉의 한 변의 길이는 몇 mm인가?

  1. 25
  2. 30
  3. 35
  4. 40
(정답률: 알수없음)
  • 응력은 하중을 단면적으로 나눈 값입니다. 정사각형 단면의 한 변의 길이를 $a$라고 할 때, 응력 공식을 이용하여 $a$를 산출합니다.
    ① [기본 공식] $\sigma = \frac{P}{a^{2}}$
    ② [숫자 대입] $40 = \frac{25000}{a^{2}}$
    ③ [최종 결과] $a = 25$ mm
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계설계 및 기계재료

41. 스프링에 대한 설명으로 틀린 것은?

  1. 에너지를 저장, 방출한다.
  2. 탄성이 작은 재료를 주로 이용한다.
  3. 진동 및 충격을 흡수 완화한다.
  4. 금속 스프링과 비금속 스프링이 있다.
(정답률: 알수없음)
  • 스프링은 변형되었다가 원래 상태로 돌아오려는 성질이 강해야 하므로, 탄성이 작은 재료가 아니라 탄성 한계가 높고 탄성이 큰 재료를 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 금형재료의 품질로 올바르지 않은 것은?

  1. 고온에서 내식성이 우수하여야 한다
  2. 열처리가 용이하여야 한다
  3. 고온 강도, 경도가 우수하여야 한다
  4. 결정입자가 커야 한다
(정답률: 알수없음)
  • 금형재료는 가혹한 작업 환경에서 견뎌야 하므로 고온 강도, 경도, 내식성이 우수해야 하며 열처리가 용이해야 합니다. 또한, 기계적 성질을 향상시키기 위해서는 결정입자가 미세하고 균일해야 하며, 결정입자가 크면 강도와 인성이 저하됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 사각나사의 바깥지름이 26 mm 이고 피치가 6 mm, 유효지름이 22.83 mm일 때 나사의 효율은? (단, 마찰계수 μ =0.1이다)

  1. 30 %
  2. 35 %
  3. 40 %
  4. 45 %
(정답률: 알수없음)
  • 나사의 효율은 실제 리드각에 대한 마찰각의 관계를 통해 계산하며, 사각나사의 효율 공식을 적용합니다.
    ① [기본 공식] $\eta = \frac{\tan \alpha}{\tan(\alpha + \rho)} = \frac{\frac{P}{\pi d_{2}}}{\frac{P}{\pi d_{2}} + \mu}$
    ② [숫자 대입] $\eta = \frac{\frac{6}{\pi \times 22.83}}{\frac{6}{\pi \times 22.83} + 0.1}$
    ③ [최종 결과] $\eta = 0.45$
    따라서 나사의 효율은 45%입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 탄소강 중 일반적으로 용융온도가 가장 높은 것은?

  1. 0.1% 탄소강
  2. 0.3% 탄소강
  3. 0.8% 탄소강
  4. 1.7% 탄소강
(정답률: 알수없음)
  • 탄소강의 탄소 함유량이 증가할수록 용융점(액상선 온도)은 점차 낮아지는 특성이 있습니다. 따라서 제시된 보기 중 탄소 함유량이 가장 적은 0.1% 탄소강의 용융온도가 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 그림과 같은 크레인용 후크에서 W = 2Ton의 하중이 작용할 경우 가장 적당한 나사는? (단, 재질의 허용응력 σt = 5㎏f/㎜2이다.)

  1. M30
  2. M38
  3. M45
  4. M50
(정답률: 알수없음)
  • 나사의 인장 응력 공식을 이용하여 하중에 견딜 수 있는 최소 지름을 구한 뒤, 규격 나사를 선정합니다.
    ① [기본 공식] $\sigma = \frac{W}{A} = \frac{W}{\frac{\pi d^{2}}{4}}$
    ② [숫자 대입] $5 = \frac{20000}{\frac{\pi d^{2}}{4}}$
    ③ [최종 결과] $d = 22.57$
    계산된 최소 지름 $22.57\text{mm}$보다 크면서 가장 적당한 규격인 M30을 선택합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 냉간가공한 재료를 풀림처리시 나타나는 현상으로 틀린 것은?

  1. 회복
  2. 재결정
  3. 결정립 성장
  4. 응고
(정답률: 알수없음)
  • 냉간가공된 금속을 가열하는 풀림(Annealing) 처리 시에는 내부 응력이 제거되는 회복, 새로운 결정립이 생성되는 재결정, 결정립이 커지는 결정립 성장 단계가 순차적으로 일어납니다.

    오답 노트
    응고: 액체 상태의 용융 금속이 냉각되어 고체가 되는 과정으로, 풀림 처리와는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 그림과 같은 스프링 장치에서 전체 스프링 상수 K는?

  1. K = K1 + K2
  4. K = K1·K2
(정답률: 알수없음)
  • 제시된 이미지 처럼 두 스프링이 병렬로 연결된 경우, 전체 스프링 상수는 각 스프링 상수의 합과 같습니다.
    ① [기본 공식] $K = K_{1} + K_{2}$
    ② [숫자 대입] $K = K_{1} + K_{2}$
    ③ [최종 결과] $K = K_{1} + K_{2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 가공용 알루미늄합금 중 항공기나 자동차몸체용 고강도 Al-Cu-Mg-Mn계의 합금명은?

  1. 두랄루민
  2. 하이드로날륨
  3. 라우탈
  4. 실루민
(정답률: 알수없음)
  • Al-Cu-Mg-Mn계 합금인 두랄루민은 강도가 매우 높아 항공기 기체나 자동차 몸체 등 경량 고강도 부품에 주로 사용됩니다.

    오답 노트
    하이드로날륨: Al-Si-Mg계
    라우탈: Al-Cu-Mg-Fe-Ni계
    실루민: Al-Si계
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 코터가 스스로 빠져나오지 않으려면 자립상태(self sustenance)를 유지해야 하는데 양쪽 테이퍼 코터의 경우 자립상태를 유지하기 위한 조건으로 맞는 것은? (단, α 는 테이퍼각, ρ 는 마찰각이다.)

  1. α ≤ ρ
  2. 2α ≤ ρ
  3. α ≤ 2ρ
(정답률: 알수없음)
  • 테이퍼 코터가 스스로 빠지지 않고 자립 상태를 유지하기 위해서는 테이퍼각 $\alpha$가 마찰각 $\rho$보다 작거나 같아야 합니다.
    핵심 조건: $\alpha \le \rho$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 탄소강에 함유된 황을 제거하려면 어떤 원소를 첨가하여야 하는가?

  1. 니켈
  2. 알루미늄
  3. 망간
  4. 인
(정답률: 알수없음)
  • 탄소강 내의 황(S)은 철(Fe)과 결합하여 저융점 화합물인 FeS를 형성해 고온 취성을 유발합니다. 이때 망간(Mn)을 첨가하면 철보다 황과 결합력이 강해 MnS를 형성함으로써 황의 악영향을 제거할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 황동에서 잔류응력에 의해서 발생하는 현상은?

  1. 탈아연 부식
  2. 고온 탈아연
  3. 저온 풀림경화
  4. 자연균열
(정답률: 알수없음)
  • 황동 내부의 잔류응력은 재료의 불안정성을 유발하여 시간이 지남에 따라 스스로 균열이 발생하는 자연균열 현상을 일으킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 수차 프로펠라의 축의 지름이 200 mm로써 2,200 kgf의 트러스트를 받고 있다. 컬러베어링의 외경을 300 mm라 할 때 몇 개의 컬러가 필요한가? (단, 최대 허용압력은 0.01 kgf/mm2이다.)

  1. 3개
  2. 4개
  3. 5개
  4. 6개
(정답률: 알수없음)
  • 컬러베어링의 개수는 전체 하중을 (단위 면적당 허용 압력 × 컬러 1개당 투영 면적)으로 나누어 계산합니다.
    ① [기본 공식] $n = \frac{P}{p \times A}$ (여기서 $A = \frac{\pi}{4} (D^{2} - d^{2})$)
    ② [숫자 대입] $n = \frac{2200}{0.01 \times \frac{\pi}{4} (300^{2} - 200^{2})}$
    ③ [최종 결과] $n = 5.6$ (올림하여 6개)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 기본 부하 용량과 동일한 베어링 하중이 작용하는 레디얼 볼베어링의 수명은 몇 회전인가?

  1. 103회전
  2. 104회전
  3. 105회전
  4. 106회전
(정답률: 알수없음)
  • 레디얼 볼베어링의 정격 수명은 기본 부하 용량(기본 동정격 하중)과 동일한 하중이 작용할 때 $10^{6}$ 회전하는 것으로 정의됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 신소재의 기계적 성질이 아닌 것은?

  1. 고강도성
  2. 내열성
  3. 초소성
  4. 제진성
(정답률: 알수없음)
  • 기계적 성질은 하중이나 변형에 대한 재료의 반응을 의미합니다. 내열성은 온도 변화에 견디는 성질로, 기계적 성질이 아닌 화학적/물리적 성질(열적 성질)에 해당합니다.

    오답 노트
    고강도성, 초소성, 제진성은 모두 힘과 변형에 관련된 기계적 성질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 1200 rpm으로 2 kw를 전달 시키려고 할때 잇수 Z=20, 모듈 m=4인 평기어의 이에 걸리는 힘은 몇 ㎏f인가?

  1. 13
  2. 22
  3. 37
  4. 41
(정답률: 알수없음)
  • 기어의 이에 걸리는 힘(접선력)을 구하기 위해 먼저 토크를 계산한 후, 피치원 반지름을 이용하여 힘을 산출합니다.
    ① [기본 공식]
    $T = \frac{60 \times P}{2 \pi N}$
    $F = \frac{T}{r} = \frac{T}{\frac{m \times Z}{2}}$
    ② [숫자 대입]
    $T = \frac{60 \times 2000}{2 \times 3.14 \times 1200} = 15.92 \text{ Nm}$
    $F = \frac{15.92}{\frac{4 \times 20}{2 \times 1000}} = \frac{15.92}{0.04} = 398 \text{ N}$
    ③ [최종 결과]
    $F = \frac{398}{9.8} = 40.6 \approx 41 \text{ kgf}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 그림과 같은 단면의 축이 전달할 수 있는 비틀림 모멘트의 비 TA/TB의 값은? (단, 두 재료의 재질은 같다.)

  1. 9/16
  2. 19/9
  3. 15/16
  4. 16/15
(정답률: 알수없음)
  • 비틀림 모멘트 $T$는 극관성 모멘트 $I_p$에 비례하며, 재질이 같을 때 전달 가능한 모멘트의 비는 극관성 모멘트의 비와 같습니다.
    ① [기본 공식]
    $$\frac{T_A}{T_B} = \frac{I_{pA}}{I_{pB}} = \frac{\frac{\pi d^4}{32}}{\frac{\pi (d^4 - (d/2)^4)}{32}}$$
    ② [숫자 대입]
    $$\frac{T_A}{T_B} = \frac{d^4}{d^4 - \frac{d^4}{16}} = \frac{d^4}{\frac{15}{16}d^4}$$
    ③ [최종 결과]
    $$\frac{T_A}{T_B} = \frac{16}{15}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 샤르피 충격시험에 대한 설명이다. 틀린 것은?

  1. 충격력에 대한 재료의 충격저항 즉 점성강도를 측정하는데 그 목적이 있다.
  2. 재료를 파괴할 때 재료의 인성(toughness) 또는 취성( brittleness)을 시험한다.
  3. Ni-Cr강의 뜨임취성, 강의 청열취성과 저온취성 등의 기계적 성질을 파악할 수 있다.
  4. 충격흡수에너지 단위면적당 충격치는 cm2/kg.m로 표시한다.
(정답률: 알수없음)
  • 샤르피 충격시험에서 충격흡수에너지의 단위면적당 충격치는 $\text{kg} \cdot \text{m} / \text{cm}^2$로 표시하는 것이 옳습니다.
    $$\text{단위: } \frac{\text{kg} \cdot \text{m}}{\text{cm}^2}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 순철에는 몇 개의 변태점이 있는가?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 알수없음)
  • 순철의 변태점은 $\alpha$철 $\rightarrow$ $\gamma$철, $\gamma$철 $\rightarrow$ $\delta$철, 그리고 $\alpha$철 $\rightarrow$ $\gamma$철(동소변태) 과정을 거치며 총 3개의 변태점을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음은 타이밍벨트의 특징을 쓴 것이다. 이 중 옳지 않은 것은?

  1. 슬립(slip)과 크리프(creep)가 거의 없다.
  2. 속도변화가 아주 크다.
  3. 굽힘 저항이 작으므로 작은 지름을 사용할 수 있다.
  4. 저속 및 고속에서 원활한 운전이 가능하다.
(정답률: 알수없음)
  • 타이밍벨트는 치형(Tooth)이 있어 풀리와 맞물려 돌아가므로 슬립과 크리프가 거의 없으며, 이에 따라 속도 변화가 거의 없이 정확한 동력 전달이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 황동의 물리적, 기계적 성질 중 옳은 것은?

  1. 전도도는 Zn 40%까지 증가하고 그 이상 50%에서 최소가 된다.
  2. 30% Zn 부근에서 연신율이 최대가 된다.
  3. 30% Zn 부근에서 인장강도가 최대가 된다.
  4. 6/4황동과 7/3황동의 비등온도는 800∼900℃이므로 주의하여야 한다.
(정답률: 알수없음)
  • 황동은 아연(Zn) 함유량에 따라 성질이 변하며, 일반적으로 Zn 함유량이 $30\%$ 부근일 때 연신율이 최대가 되어 가공성이 좋아집니다.

    오답 노트
    전도도: Zn 함유량이 증가할수록 감소합니다.
    인장강도: Zn 함유량이 증가함에 따라 대체로 증가하는 경향을 보입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 유압기기 및 건설기계일반

61. 유압 파워 유닛의 주요 구성 요소가 아닌 것은?

  1. 탱크
  2. 전동기
  3. 필터
  4. 매니폴드
(정답률: 알수없음)
  • 유압 파워 유닛은 유압 에너지를 생성하는 장치로, 작동유를 저장하는 탱크, 동력을 공급하는 전동기, 청정도를 유지하는 필터 등이 핵심 구성 요소입니다. 매니폴드는 생성된 유압을 분배하는 밸브 블록으로 파워 유닛 자체의 구성 요소보다는 제어 회로의 일부로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 유압회로에서 유압유의 점도가 너무 클 경우에 일어나는 현상이 아닌 것은?

  1. 각 부품사이에 누설 손실이 커진다.
  2. 마찰에 의한 열이 많이 발생한다.
  3. 유동의 저항이 지나치게 증가한다.
  4. 마찰손실에 의한 펌프의 동력소비가 증가한다.
(정답률: 알수없음)
  • 유압유의 점도가 너무 크면 유동성이 떨어져 틈새를 통해 빠져나가는 누설 손실은 오히려 줄어듭니다.

    오답 노트
    마찰에 의한 열 발생, 유동 저항 증가, 펌프의 동력소비 증가: 점도가 높을 때 나타나는 전형적인 부작용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 로울러에서 다짐폭이란?

  1. 1회 통과에서 다져지는 최소두께
  2. 2회 통과에서 다져지는 최소두께
  3. 1회 통과에서 다져지는 최대폭
  4. 2회 통과에서 다져지는 최대폭
(정답률: 알수없음)
  • 로울러에서 다짐폭이란 로울러가 1회 통과할 때 지면과 접촉하여 다져지는 최대폭을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 작동유의 점도가 장치에 대하여 너무 높은 경우 운전성능에 미치는 영향 설명으로 틀린 것은?

  1. 동력손실의 증대
  2. 내부 및 외부 누설의 증대
  3. 내부 마찰의 증대와 온도상승
  4. 장치의 관내(菅內)저항에 의한 압력증대
(정답률: 알수없음)
  • 작동유의 점도가 너무 높으면 유체의 흐름이 끈적해져 저항이 커지므로, 오히려 누설은 감소하게 됩니다.

    오답 노트
    동력손실의 증대, 내부 마찰의 증대와 온도상승, 장치의 관내(菅內)저항에 의한 압력증대: 점도 상승 시 발생하는 실제 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 트랙터에 의해 견인되며, 앞뒤 양끝에 차축과 바퀴를 붙인것으로서 풀 트레일러(Full trailer)라고도 하는 운반용 기계는?

  1. 호이스팅 머신(hoisting machine)
  2. 트랙터 드로운 코우치(tractor drawn coach)
  3. 컨베이어 벨트(conveyor belt)
  4. 트랙터 드로운 왜건(tractor drawn wagon)
(정답률: 알수없음)
  • 트랙터에 견인되며 앞뒤 양끝에 차축과 바퀴가 있어 독립적인 지지가 가능한 풀 트레일러 형태의 운반 기계는 트랙터 드로운 왜건(tractor drawn wagon)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 유압 실린더의 작동이 불확실한 이유가 아닌 것은?

  1. 작동유의 온도 상승이 지나치게 크다.
  2. 실린더 내의 기름이 충만되어 있다.
  3. 작동유에 이물이 혼입되어 있다.
  4. 패킹이 손상되어 있다.
(정답률: 알수없음)
  • 유압 실린더가 정상적으로 작동하기 위해서는 내부가 작동유로 완전히 채워져 있어야 합니다. 따라서 기름이 충만되어 있는 것은 작동 불확실의 원인이 아니라 정상 상태입니다.

    오답 노트
    온도 상승, 이물 혼입, 패킹 손상은 모두 작동 불능이나 오작동을 유발하는 원인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 불도저에서 1시간당 작업량을 K(m3/h), 사이클 시간을 Cm(min), 토량환산 계수를 f, 도저의 작업효율을 E라고 할 때, 블레이드 용량(1회의 흙 운반량) q는 어떤식으로 계산되는가?

(정답률: 알수없음)
  • 불도저의 시간당 작업량과 사이클 시간, 효율 등을 이용하여 1회 운반량인 블레이드 용량을 산출하는 공식입니다.
    ① [기본 공식] $q = \frac{K \cdot Cm}{60f \cdot E}$
    ② [숫자 대입] $q = \frac{K \cdot Cm}{60f \cdot E}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 베인펌프의 특징 설명으로 틀린 것은?

  1. 토출 압력의 맥동이 적다.
  2. 구동 동력에 비해 형상이 소형이다.
  3. 다른 펌프에 비해 부품수가 적은 편이다.
  4. 작동유의 점도, 청정도 등에 세심한 주의를 요한다.
(정답률: 알수없음)
  • 베인펌프는 구조가 비교적 복잡하여 다른 펌프에 비해 부품수가 많은 편입니다.

    오답 노트
    토출 압력 맥동 적음, 소형 형상, 점도 및 청정도 주의는 베인펌프의 올바른 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 보기 그림은 A, B 두 실린더가 순차적으로 작동이 행하여 지는 회로이다. 무슨 회로인가?

  1. 시퀜스 회로
  2. 언로더 회로
  3. 디컴프레션 회로
  4. 카운터 밸런스 회로
(정답률: 알수없음)
  • 제시된 회로 는 두 개의 실린더 A, B가 정해진 순서에 따라 순차적으로 작동하도록 설계된 시퀜스 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 한쪽 방향의 유동에 대해서는 설정된 배압을 부여하지만 반대방향의 유동은 자유유동을 하는 밸브로 반드시 체크밸브가 내장된 것은?

  1. 릴리프 밸브(relief valve)
  2. 스로틀 밸브(throttle valve)
  3. 무부하 밸브(unloading valve)
  4. 카운터 밸런스 밸브(counter balance valve)
(정답률: 55%)
  • 카운터 밸런스 밸브(counter balance valve)는 한쪽 방향으로는 설정된 배압을 부여하여 하중의 낙하를 방지하고, 반대 방향으로는 체크밸브를 통해 자유유동을 가능하게 하는 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 나사식 유압펌프의 특징 설명으로 틀린 것은?

  1. 운전이 조용하다.
  2. 고속 회전이 불가능하다.
  3. 점도가 낮은 기름도 사용할 수 있다.
  4. 맥동이 없는 일정량의 기름을 토출한다.
(정답률: 알수없음)
  • 나사식 유압펌프는 구조적으로 고속 회전이 가능하며, 소음이 적고 맥동이 없는 일정량의 기름을 토출하는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 쇄석기계의 크기를 나타낸 것 중 잘못된 것은?

  1. 조 쇄석기 : 조 간의 최대간격× 쇄석판의 너비
  2. 로울쇄석기 : 롤의 지름× 길이
  3. 자이러토리 : 콘케이브와 맨틀사이의 간격× 맨틀지름 쇄석기
  4. 해머쇄석기 : 드럼의 지름× 길이
(정답률: 알수없음)
  • 해머쇄석기의 크기는 일반적으로 드럼의 지름과 길이가 아니라, 로터의 지름과 드럼의 길이를 기준으로 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 적재함을 뒤쪽으로 들어올려 적재물을 하차하는 토목공사에 가장 많이 사용되는 덤프트럭은?

  1. 사이드(side) 덤프트럭
  2. 보텀(bottom) 덤프트럭
  3. 3방향(3way) 덤프트럭
  4. 리어(rear) 덤프트럭
(정답률: 알수없음)
  • 적재함을 뒤쪽으로 들어올려 하차하는 방식은 리어(rear) 덤프트럭의 가장 대표적인 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 보기와 같은 그림은 어떤 밸브의 기호를 나타내는가?

  1. 셔틀 밸브
  2. 급속배기 밸브
  3. 릴리프 밸브
  4. 파일럿 조작 체크 밸브
(정답률: 50%)
  • 제시된 기호는 스프링으로 닫혀 있다가 설정 압력 이상이 되면 열려 회로의 최대 압력을 제한하는 릴리프 밸브의 전형적인 심볼입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 작업가능 상태에서, 불도우저의 규격표시 방법은?

  1. 중량(ton)
  2. 견인력(kgf)
  3. 엔진마력(PS)
  4. 배토판의 넓이(m2)
(정답률: 알수없음)
  • 불도우저의 규격은 일반적으로 장비의 전체적인 규모와 능력을 나타내는 중량(ton)으로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 로우더의 규격 표시는?

  1. 자중(ton)
  2. 최대 적재량(ton)
  3. 표준버킷의 산적용적(m3)
  4. 들어올리는 용량(m3)
(정답률: 알수없음)
  • 로우더의 성능을 결정짓는 가장 대표적인 규격 표시 방법은 표준버킷의 산적용적($m^{3}$)을 기준으로 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 축압기(蓄壓器;accumulator)를 유압장치에 사용하는 목적으로 다음 중 가장 중요한 것은?

  1. 펌프 맥동 흡수 및 에너지 축적용(蓄積用)
  2. 여러 밸브(valve)의 자동 조절용
  3. 유압유(油壓油)의 감속용
  4. 유압유의 증속용(增速用)
(정답률: 알수없음)
  • 축압기(accumulator)는 유압 시스템 내에서 압력 에너지를 저장했다가 필요 시 방출하며, 펌프 작동 시 발생하는 맥동을 흡수하여 시스템을 안정시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 높은 탑이나 건물위에 설치되며, 기본 붐은 수직으로 설치되고 그 상단에 지브 붐을 연결하여 중량물을 운반하는 기계는?

  1. 케이블(cable) 크레인
  2. 휠(wheel) 크레인
  3. 크롤러(crawler) 크레인
  4. 타워(tower) 크레인
(정답률: 알수없음)
  • 높은 탑이나 건물 위에 설치되어 수직 붐과 상단의 지브 붐을 이용해 중량물을 운반하는 기계는 타워(tower) 크레인의 핵심 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 셔블계 굴착기의 상부회전체에 속하지 않는 것은?

  1. 동력 전달장치
  2. 조종 장치
  3. 주행 장치
  4. 회전 전동장치
(정답률: 알수없음)
  • 셔블계 굴착기의 상부회전체는 동력 전달, 조종, 회전 전동장치 등 상부에서 작동하는 장치들로 구성됩니다.

    오답 노트
    주행 장치: 무한궤도나 타이어 등 하부 주행체에 속하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 해머자체 속에 2행정 기관을 설치하여 피스톤의 낙하와 실린더속의 연소압력으로 파일을 타격하여 작업하는 기계장치는?

  1. 차동식 해머(differential acting hammer)
  2. 단동식 파일 해머(single pile hammer)
  3. 드롭해머(drop hammer)
  4. 디젤 파일 해머(diesel pile hammer)
(정답률: 알수없음)
  • 디젤 파일 해머는 기계 내부에 2행정 기관을 설치하여, 피스톤의 낙하 에너지와 실린더 내 연료의 연소 압력을 동시에 이용하여 파일을 타격하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
