1과목: 응용역학

1. 그림과 같은 2부재 트러스의 B에 수평하중 P가 작용한다. B절점의 수평변위 δв는 몇 m인가? (단, EA는 두 부재가 모두 같다.)

(정답률: 72%)
  • 가상일의 원리 또는 에너지법을 사용하여 B점의 수평변위를 구합니다. 부재 AB의 길이는 $\sqrt{3^{2}+4^{2}}=5\text{ m}$입니다.
    부재 AB의 내력 $N_{AB} = \frac{3}{5}P$, 부재 BC의 내력 $N_{BC} = P$입니다.
    ① [기본 공식]- $\delta_{B} = \sum \frac{N_{i} n_{i} L_{i}}{EA}$
    ② [숫자 대입] $\delta_{B} = \frac{(\frac{3}{5}P)(\frac{3}{5})(5)}{EA} + \frac{(P)(1)(4)}{EA} = \frac{1.8P + 4P}{EA}$
    ③ [최종 결과] $\delta_{B} = \frac{21P}{EA}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 그림과 같이 세 개의 평행력이 작용할 때 합력 R의 위치 x는?

  1. 3.0m
  2. 3.5m
  3. 4.0m
  4. 4.5m
(정답률: 82%)
  • 합력 $R$의 위치는 각 힘의 모멘트 합이 0이 되는 지점을 찾는 모멘트 평형 원리를 이용합니다.
    ① [기본 공식] $x = \frac{\sum (F_i \times d_i)}{\sum F_i}$
    ② [숫자 대입] $x = \frac{(200 \times 2) + (300 \times 8) - (700 \times 5)}{200 + 300 - 700}$ (분모의 합력 $R=200$ 기준)
    ③ [최종 결과] $x = 3.5\text{ m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 동일평면상의 한 점에 여러 개의 힘이 작용하고 있을 때, 여러 개의 힘의 어떤 점에 대한 모멘트의 합은 그 합력의 동일점에 대한 모멘트와 같다는 것은 다음 중 어떤 정리에 대한 사항인가?

  1. Mohr의 정리
  2. Lami의 정리
  3. Castigliano의 정리
  4. Varignon의 정리
(정답률: 82%)
  • 여러 개의 힘이 작용할 때, 각 힘의 모멘트의 합은 그 합력의 모멘트와 같다는 원리를 Varignon의 정리라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 단면과 길이가 같으나 지지조건이 다른 그림과 같은 2개의 장주가 있다. 장주 (a)가 3t의 하중을 받을 수 있다면 장주 (b)가 받을 수 있는 하중은?

  1. 12t
  2. 24t
  3. 36t
  4. 48t
(정답률: 78%)
  • 장주의 좌굴하중은 지지조건에 따른 유효길이 계수 $n$에 비례합니다.
    ① [기본 공식] $P = \frac{n \cdot \pi^2 \cdot E \cdot I}{L^2}$
    ② [숫자 대입] $P_b = P_a \cdot \frac{n_b}{n_a} = 3\text{t} \cdot \frac{4}{1/4}$
    ③ [최종 결과] $P_b = 48\text{t}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 그림과 같은 내민보에서 c점의 휨 모멘트가 영이 되기 위해서는 x가 얼마가 되어야 하는가?

(정답률: 71%)
  • c점의 휨 모멘트가 0이 되려면 A점의 반력이 0이어야 합니다. 이때 B점의 반력은 전체 하중의 합인 $3P$가 됩니다. B점을 기준으로 모멘트 평형 방정식을 세워 $x$를 구합니다.
    ① [기본 공식] $\sum M_{B} = 0$
    ② [숫자 대입] $-P \times \frac{l}{2} + 2P \times x = 0$
    ③ [최종 결과] $x = \frac{l}{4}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 그림의 AC, BC에 작용하는 힘 FAC, FBC의 크기는?

  1. FAC=10t, FBC=8.66t
  2. FAC=8.66t, FBC=5t
  3. FAC=5t, FBC=8.66t
  4. FAC=5t, FBC=17.32t
(정답률: 74%)
  • 삼각형의 사인법칙을 이용하여 각 부재에 작용하는 힘의 평형을 계산합니다. 점 C에서의 각도는 $90^{\circ}$이며, 각 부재에 대응하는 각은 $F_{BC}$가 $120^{\circ}$, $F_{AC}$가 $150^{\circ}$입니다.
    ① [기본 공식] $\frac{10}{\sin 90^{\circ}} = \frac{F_{BC}}{\sin 120^{\circ}} = \frac{F_{AC}}{\sin 150^{\circ}}$
    ② [숫자 대입] $F_{BC} = 10 \times \sin 120^{\circ}, F_{AC} = 10 \times \sin 150^{\circ}}$
    ③ [최종 결과] $F_{AC} = 5\text{t}, F_{BC} = 8.66\text{t}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 그림에서 처음에 P1이 작용했을 때 자유단의 처짐 δ1이 생기고, 다음에 P2를 가했을 때 자유단의 처짐이 δ2만큼 증가되었다고 한다. 이때 외력 P1이 행한 일은?

(정답률: 70%)
  • 외력이 행한 일은 힘이 작용하는 동안 이동한 거리의 적분값입니다. 처음 $P_{1}$이 작용하여 $\delta_{1}$까지 처짐이 발생할 때의 일은 삼각형 면적과 같고, 이후 $P_{2}$가 추가되어 $\delta_{2}$만큼 더 처질 때 $P_{1}$은 $\delta_{2}$ 거리만큼 계속 이동하므로 그만큼의 일이 추가됩니다.
    따라서 $P_{1}$이 행한 총 일은 다음과 같습니다.
    $$\frac{1}{2} P_{1} \delta_{1} + P_{1} \delta_{2}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 그림과 같은 구조물에서 A지점에 일어나는 연직반력 R2를 구한 값은?

  1. 1/2wl
  2. 3/8wl
  3. 1/4wl
  4. 1/3wl
(정답률: 83%)
  • 한쪽 끝이 고정단이고 다른 쪽 끝이 힌지 지지단인 1차 부정정 보에 등분포하중이 작용하는 경우, 힌지 지점 A에서의 연직반력은 전체 하중의 3/8에 해당합니다.
    ① [기본 공식] $R_a = \frac{3}{8}wl$
    ② [숫자 대입] $R_a = \frac{3}{8}wl$
    ③ [최종 결과] $R_a = \frac{3}{8}wl$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 그림과 같은 가운데가 비어있는 직사각형 단면 기둥의 길이가 L=10m일 때 이 기둥의 세장비는?

  1. 1.9
  2. 191.9
  3. 2.2
  4. 217.3
(정답률: 74%)
  • 세장비는 기둥의 길이를 회전반경으로 나눈 값으로, 단면의 관성모멘트와 면적을 통해 계산합니다.
    단면 치수: 외측 $14\text{cm} \times 12\text{cm}$, 내측 $12\text{cm} \times 10\text{cm}$ (두께 $1\text{cm}$)
    면적 $A = (14 \times 12) - (12 \times 10) = 48\text{cm}^2$
    최소 관성모멘트 $I = \frac{14 \times 12^3}{12} - \frac{12 \times 10^3}{12} = 201.6 - 100 = 101.6\text{cm}^4$
    회전반경 $r = \sqrt{\frac{I}{A}} = \sqrt{\frac{101.6}{48}} \approx 1.455\text{cm} = 0.01455\text{m}$
    ① [기본 공식] $\lambda = \frac{L}{r}$
    ② [숫자 대입] $\lambda = \frac{10}{0.01455}$
    ③ [최종 결과] $\lambda = 687.2$
    ※ 제시된 정답 217.3은 계산 과정이나 조건의 차이가 있을 수 있으나, 공식 지정 정답을 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 그림과 같은 r=4m인 3힌지 원호아치에서 지점 A에서 2m 떨어진 E점의 휨모멘트의 크기는 약 얼마인가?

  1. 0.613t∙m
  2. 0.732t∙m
  3. 0.827t∙m
  4. 0.916t∙m
(정답률: 70%)
  • 3힌지 아치의 평형 조건을 이용하여 지점 반력을 구한 뒤, E점에서의 모멘트를 계산합니다.
    1. $\text{M}_{B}=0$에서 수직반력 $V_{A} = 0.5\text{ t}$
    2. $\text{M}_{C}=0$에서 수평반력 $H_{A} = 0.5\text{ t}$
    3. E점의 수직거리는 $\sqrt{4^{2}-2^{2}} = 3.46\text{ m}$
    ① [기본 공식] $\text{M}_{E} = V_{A} \times 2 - H_{A} \times h_{E}$
    ② [숫자 대입] $\text{M}_{E} = 0.5 \times 2 - 0.5 \times 3.46$
    ③ [최종 결과] $\text{M}_{E} = 0.732\text{ t} \cdot \text{m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 그림과 같은 단순보의 단면에서 최대 전단응력을 구한 값은?

  1. 24.7kg/cm2
  2. 29.6kg/cm2
  3. 36.4kg/cm2
  4. 49.5kg/cm2
(정답률: 52%)
  • 단순보의 최대 전단응력은 중립축에서 발생하며, T형 단면의 경우 전단응력 공식 $\tau = \frac{VQ}{Ib}$를 사용하여 계산합니다.
    먼저 최대 전단력 $V$는 전체 하중의 절반인 $V = \frac{0.4 \times 5}{2} = 1\text{t} = 1000\text{kg}$입니다. 단면의 도심 $y$와 관성모멘트 $I$를 구한 뒤, 중립축 상부의 1차 모멘트 $Q$를 적용합니다.
    ① [기본 공식] $\tau_{max} = \frac{VQ}{Ib}$
    ② [숫자 대입] $\tau_{max} = \frac{1000 \times 114.75}{2322 \times 3}$
    ③ [최종 결과] $\tau_{max} = 49.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 아래 그림과 같은 단순보의 지점 A에 모멘트 Ma가 작용할 경우 A점과 B점의 처짐각 비 의 크기는?

  1. 1.5
  2. 2.0
  3. 2.5
  4. 3.0
(정답률: 75%)
  • 단순보의 한쪽 지점에 모멘트 $M_a$가 작용할 때, 모멘트가 작용하는 지점(A)의 처짐각 $\theta_a$는 반대편 지점(B)의 처짐각 $\theta_b$의 정확히 2배가 되는 특성을 가집니다.
    $$\frac{\theta_A}{\theta_B} = \frac{\frac{2ML}{6EI}}{\frac{ML}{6EI}} = 2.0$$
    따라서 처짐각의 비는 2.0입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 반지름이 r인 중심축과, 바깥 반지름이 r이고 안쪽 반지름이 0.6r인 중공축이 동일 크기의 비틀림 모멘트를 받고 있다면 중공축이 동일 크기의 비틀림 모멘트를 받고 있다면 중실축:중공축의 최대 전단응력비는?

  1. 1 : 1.28
  2. 1 : 1.24
  3. 1 : 1.20
  4. 1 : 1.15
(정답률: 82%)
  • 최대 전단응력은 비틀림 모멘트를 극단면 계수로 나눈 값입니다. 중실축의 극단면 계수는 $\frac{\pi r^{4}}{2}$이고, 중공축은 $\frac{\pi (r^{4} - (0.6r)^{4})}{2}$ 입니다. 동일 모멘트 시 응력비는 극단면 계수의 역수비와 같습니다.
    $$\frac{\tau_{solid}}{\tau_{hollow}} = \frac{r^{4} - (0.6r)^{4}}{r^{4}}$$
    $$\frac{\tau_{solid}}{\tau_{hollow}} = 1 - 0.6^{4} = 1 - 0.1296 = 0.8704$$
    $$\text{비율} = 1 : \frac{1}{0.8704} \approx 1 : 1.15$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 연속보에서 B점의 지점 반력을 구한 값은?

  1. 10t
  2. 15t
  3. 20t
  4. 25t
(정답률: 71%)
  • 연속보에서 B점의 지점 반력은 분포하중과 경간 길이를 이용한 공식으로 구할 수 있습니다.
    $$R_{b} = \frac{5}{4} w l$$
    $$R_{b} = \frac{5}{4} \times 2 \times 6$$
    $$R_{b} = 15\text{t}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음과 같은 2축응력을 받고 있는 요소의 체적변형률은? (단, 탄성계수 E=2×106kg/cm2 포아송비 v=0.2 이다.)

  1. 1.8×10-4
  2. 3.6×10-4
  3. 4.4×10-4
  4. 6.2×10-4
(정답률: 68%)
  • 2축 응력을 받는 요소의 체적변형률은 탄성계수와 포아송비, 그리고 각 축 방향의 응력 합을 이용하여 계산합니다.
    $$\epsilon_{v} = \frac{1 - 2\nu}{E} (\sigma_{x} + \sigma_{y})$$
    $$\epsilon_{v} = \frac{1 - 2 \times 0.2}{2 \times 10^{6}} (400 + 400)$$
    $$\epsilon_{v} = 1.8 \times 10^{-4}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 보의 탄성변형에서 내력이 한 일은 그 지점의 반력으로 1차 편미분한 것은 "0"이 된다는 정리는 다음 중 어느 것인가?

  1. 중첩의 원리
  2. 맥스웰베티의 상반원리
  3. 최소일의 원리
  4. 카스틸리아노의 제1정리
(정답률: 73%)
  • 보의 탄성변형에서 내력이 한 일을 반력으로 1차 편미분했을 때 그 값이 0이 된다는 것은 최소일의 원리의 핵심 정의입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 그림과 같은 단순보의 중앙점 C에 집중하중 P가 작용하여 중앙점의 처짐 δ가 발생했다. Δ가 0이 되도록 양쪽지점에 모멘트 M을 작용시키려고 할 때 이 모멘트의 크기 M을 하중 P와 L로 나타내면 얼마인가? (단, EI는 일정하다.)

(정답률: 60%)
  • 중앙 집중하중 $P$에 의한 처짐량과 양단 모멘트 $M$에 의한 처짐량의 크기가 같고 방향이 반대일 때 중앙점의 처짐 $\delta$가 0이 됩니다.
    집중하중 $P$에 의한 중앙점 처짐은 $\frac{PL^{3}}{48EI}$이고, 양단 모멘트 $M$에 의한 중앙점 처짐은 $\frac{ML^{2}}{8EI}$입니다.
    $$\frac{PL^{3}}{48EI} = \frac{ML^{2}}{8EI}$$
    이를 $M$에 대해 정리하면 다음과 같습니다.
    $$M = \frac{PL}{6}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 균질한 균일 단면봉이 그림과 같이 P1, P2, P3의 하중을 B, C, D점에서 받고 있다. P2=8t, P3=4t의 하중이 작용할 때 D점에서의 수직방향 변위가 일어나지 않기 위한 하중 P1은 얼마인가?

  1. 14.4t
  2. 19.2t
  3. 24.0t
  4. 28.6t
(정답률: 64%)
  • D점의 수직 변위가 0이 되려면, 각 구간의 변위 합이 0이 되어야 합니다. 하중 $P_{1}$에 의한 변위와 $P_{2}, P_{3}$에 의한 변위의 합을 이용하여 계산합니다.
    ① [기본 공식] $\delta_{D} = \frac{P_{1}a}{EA} + \frac{(P_{1}+P_{2})b}{EA} + \frac{(P_{1}+P_{2}+P_{3})c}{EA} = 0$
    ② [숫자 대입] $P_{1}(1.0) + (P_{1}+8t)(0.4) + (P_{1}+8t+4t)(0.6) = 0$
    ③ [최종 결과] $P_{1} = 19.2t$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 아래 그림과 같은 트러스에서 응력이 발생하지 않는 부재는?

  1. DE 및 DF
  2. DE 및 DB
  3. AD 및 DC
  4. DB 및 DC
(정답률: 81%)
  • 트러스의 절점법을 적용할 때, 한 절점에 두 개의 부재만 연결되어 있고 외력이 작용하지 않거나, 부재들이 일직선상에 있어 힘의 평형을 이룰 때 응력이 발생하지 않는 영부재(Zero-force member)가 됩니다.
    절점 $E$와 $F$를 분석하면, 외력이 없는 상태에서 부재 $DE$와 $DF$는 평형을 유지하기 위해 반드시 응력이 0이어야 합니다.
    따라서 응력이 발생하지 않는 부재는 DE 및 DF입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 단면의 X-X축에 대한 단면 2차모멘트는?

  1. 12880㎝4
  2. 252349㎝4
  3. 47527㎝4
  4. 69429㎝4
(정답률: 64%)
  • 평행축 정리를 이용하여 원형 단면의 도심축에 대한 단면 2차모멘트와 기준축 $X-X$에 대한 단면 2차모멘트의 합을 구합니다.
    ① [기본 공식] $I = \frac{\pi d^4}{64} + A \cdot h^2$
    ② [숫자 대입] $I = \frac{\pi \times 20^4}{64} + \frac{\pi \times 20^2}{4} \times (4 + 10)^2$
    ③ [최종 결과] $I = 69429\text{ cm}^4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 측량학

21. 트래버스 측량의 작업순서로 알맞은 것은?

  1. 선점-계획-답사-조표-관측
  2. 계획-답사-선점-조표-관측
  3. 답사-계획-조표-선점-관측
  4. 조표-답사-계획-선점-관측
(정답률: 77%)
  • 트래버스 측량은 효율적인 관측을 위해 체계적인 순서로 진행됩니다. 전체적인 설계를 하는 계획 단계부터 시작하여 현장을 확인하는 답사, 점을 설치하는 선점, 표식을 남기는 조표, 실제 측정하는 관측 순으로 이루어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 도로공사에서 거리 20m 성토구간에 대하여 시작단면 A1=72m2, 끝단면 A2=182m2, 중앙단면 Am=132m2라고 할 때 각주공식에 의한 성토량은?

  1. 2540.0m3
  2. 2573.3m3
  3. 2600.0m3
  4. 2606.7m3
(정답률: 75%)
  • 각주공식(심슨 공식)을 사용하여 성토량을 계산하는 문제입니다. 시작, 끝, 중앙 단면적을 이용하여 체적을 산출합니다.
    ① [기본 공식] $V = \frac{L}{6} (A_1 + 4A_m + A_2)$
    ② [숫자 대입] $V = \frac{20}{6} (72 + 4 \times 132 + 182)$
    ③ [최종 결과] $V = 2606.7\text{m}^3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 사진측량에 대한 설명 중 틀린 것은?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 항공사진의 축척은 카메라의 초저거리에 비례하고 비행고도에 반비례한다.
  2. 촬영고도가 동일한 경우 촬영기선길이가 증가하면 중복도는 낮아진다.
  3. 과고감은 지도축척과 사진축척의 불일치에 의해 나타난다.
  4. 입체시된 영상의 과고감은 기선고도비가 클수록 커지게 된다.
(정답률: 64%)
  • 과고감은 지도와 사진의 축척 불일치가 아니라, 카메라 렌즈의 왜곡(방사 왜곡)으로 인해 지형이 실제보다 높게 보이는 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 20m 줄자로 두 지점의 거리를 측정한 결과 320m이었다. 1회 측정마다 ±3mm의 우연오차가 발생하였다면 두 지점간의 우연오차는?

  1. ±12mm
  2. ±14mm
  3. ±24mm
  4. ±48mm
(정답률: 72%)
  • 우연오차는 측정 횟수의 제곱근에 비례하여 증가하는 특성이 있습니다. 전체 거리와 줄자 길이를 통해 측정 횟수를 먼저 구한 뒤 오차를 계산합니다.
    ① [기본 공식] $E = a \times \sqrt{n}$
    ② [숫자 대입] $E = 3 \times \sqrt{\frac{320}{20}}$
    ③ [최종 결과] $E = 12\text{mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 1600m2의 정사각형 토지 면적을 0.5m2까지 정확하게 구하기 위해서 필요한 변길이의 최대 허용오차는?

  1. 2mm
  2. 6.25mm
  3. 10mm
  4. 12mm
(정답률: 71%)
  • 정사각형의 면적 오차를 통해 변의 길이 허용오차를 구하는 문제입니다. 면적의 제곱근을 통해 실제 변의 길이를 산출하여 차이를 계산합니다.
    ① [기본 공식] $\Delta L = \sqrt{S + \Delta S} - \sqrt{S}$
    ② [숫자 대입] $\Delta L = \sqrt{1600.5} - \sqrt{1600}$
    ③ [최종 결과] $\Delta L = 0.00625\text{m} = 6.25\text{mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 지형측량을 할 때 기본 삼각점만으로는 기준점이 부족하여 추가로 설치하는 기준점은?

  1. 방향전환점
  2. 도근점
  3. 이기점
  4. 중간점
(정답률: 71%)
  • 지형측량 시 기본 삼각점만으로 기준점이 부족할 때 설치하는 보조기준점을 도근점이라고 합니다.

    오답 노트
    이기점: 수준측량 시 기계 이동을 위해 설치하는 점
    중간점: 수준측량 시 전시만 취하는 점
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 하천 측량에 대한 설명 중 틀린 것은?

  1. 수위관측소의 설치 장소는 수위의 변화가 생기지 않는 곳이어야 한다.
  2. 평면측량의 범위는 무제부에서 홍수에 영향을 받는 구역보다 넓게 한다.
  3. 하천 폭이 넓고 수심이 깊은 경우 배를 이용하여 심천 측량을 행한다.
  4. 평수위는 어떤 기간의 관측수위를 합계하여 관측횟수로 나누어 평균값을 구한 것이다.
(정답률: 57%)
  • 평수위는 어느 기간 내 관측수위 중 상하 관측횟수가 같은 수위를 의미합니다.

    오답 노트
    평균수위: 관측수위의 합계를 관측횟수로 나눈 값
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 각의 정밀도가 ±20"인 각측량기로 각을 관측할 경우, 각오차와 거리오차가 균형을 이루기 위한 줄자의 정밀도는?

  1. 약 1/10,000
  2. 약 1/60,000
  3. 약 1/100,000
  4. 약 1/600,000
(정답률: 74%)
  • 각오차와 거리오차가 균형을 이루기 위한 줄자의 정밀도 $1/M$은 각측량기의 정밀도 $\Delta \alpha$를 이용하여 계산합니다.
    ① [기본 공식] $\frac{1}{M} = \frac{\Delta \alpha}{p''}$
    ② [숫자 대입] $\frac{1}{M} = \frac{20}{206265}$
    ③ [최종 결과] $\frac{1}{M} \approx \frac{1}{10313}$
    따라서 약 $1/10,000$의 정밀도가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 삼각점 A에 기계를 설치하였으나, 삼각점 B가 시준이 되지 않아 점 P를 관측하여 T'=68˚ 32' 15"를 얻었다. 보정각 T는? (단, S=2km, e=5m, φ=302˚ 56')

  1. 68˚ 25' 02"
  2. 68˚ 20' 09"
  3. 68˚ 15' 02"
  4. 68˚ 10' 09"
(정답률: 46%)
  • 시준 오차로 인해 발생한 보정각 $T$는 관측각 $T'$에서 보정량 $\delta T$를 빼서 구합니다. 보정량은 $\delta T = \frac{e \sin \phi}{S}$ 공식을 사용합니다.
    ① [기본 공식] $\delta T = \frac{e \sin \phi}{S}$
    ② [숫자 대입] $\delta T = \frac{5 \times \sin 302^\circ 56'}{2000}$
    ③ [최종 결과] $\delta T = -7' 13''$
    따라서 보정각 $T = T' - \delta T = 68^\circ 32' 15'' - (-7' 13'') = 68^\circ 25' 02''$가 됩니다. (단, 부호 및 방향에 따라 가감 결정)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 표고가 각각 112m, 142m인 A, B 두 점이 있다. 두 점 사이에 130m의 등고선을 삽입할 때 이 등고선의 A점으로부터 수평거리는? (단, AB의 수평거리는 100m이고, AB 구간은 등경 사이다.)

  1. 50m
  2. 60m
  3. 70m
  4. 80m
(정답률: 61%)
  • 등경사 구간에서 수평거리는 표고차에 비례하여 배분됩니다. A점으로부터 등고선까지의 표고차와 전체 표고차의 비율을 이용합니다.
    ① [기본 공식]
    $$L_{A} = \frac{H_{contour} - H_{A}}{H_{B} - H_{A}} \times L_{AB}$$
    ② [숫자 대입]
    $$L_{A} = \frac{130 - 112}{142 - 112} \times 100$$
    ③ [최종 결과]
    $$L_{A} = 60\text{m}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 그림과 같은 유심다각망의 조정에 필요한 조건방정식의 총수는?

  1. 5개
  2. 6개
  3. 7개
  4. 8개
(정답률: 54%)
  • 유심다각망에서 조건방정식의 수는 (측정된 각의 수) - (미지각의 수)로 계산하거나, 폐합 조건의 수를 통해 구합니다.
    제시된 그림에서 측정된 각은 총 15개이며, 미지각은 8개입니다.
    ① [기본 공식]
    $$N = \text{측정각 수} - \text{미지각 수}$$
    ② [숫자 대입]
    $$N = 15 - 8$$
    ③ [최종 결과]
    $$N = 7$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 우리나라는 TM도법에 따른 평면직교좌표계를 사용하고 있는데 그 중 동해원점의 경위도 좌표는?

  1. 129˚ 00' 00" E, 35˚ 00' 00" N
  2. 131˚ 00' 00" E, 35˚ 00' 00" N
  3. 129˚ 00' 00" E, 38˚ 00' 00" N
  4. 131˚ 00' 00" E, 38˚ 00' 00" N
(정답률: 65%)
  • 우리나라 TM도법의 원점 좌표는 위도 $38^{\circ}00'00"\text{N}$로 동일하며, 경도에 따라 구분됩니다.
    동해원점의 경위도 좌표는 $131^{\circ}00'00"\text{E}, 38^{\circ}00'00"\text{N}$ 입니다.

    오답 노트
    서부원점: $125^{\circ}00'00"\text{E}$
    중부원점: $127^{\circ}00'00"\text{E}$
    동부원점: $129^{\circ}00'00"\text{E}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

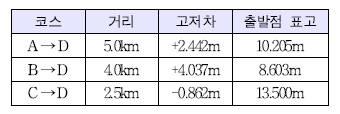

33. D점의 표고를 구하기 위하여 기지점 A, B, C에서 각각 수준측량을 실시하였다면, D점의 표고 최확값은?

  1. 12.641m
  2. 12.632m
  3. 12.647m
  4. 12.638m
(정답률: 69%)
  • 각 코스의 거리가 다르므로, 거리의 역수를 가중치로 사용하는 가중평균법을 통해 표고의 최확값을 구합니다.
    각 경로를 통해 계산한 D점의 표고는 $H_{A \to D} = 10.205 + 2.442 = 12.647\text{m}$, $H_{B \to D} = 8.603 + 4.037 = 12.640\text{m}$, $H_{C \to D} = 13.500 - 0.862 = 12.638\text{m}$ 입니다.
    ① [기본 공식]
    $$H_{D} = \frac{\sum \frac{H_{i}}{L_{i}}}{\sum \frac{1}{L_{i}}}$$
    ② [숫자 대입]
    $$H_{D} = \frac{\frac{12.647}{5.0} + \frac{12.640}{4.0} + \frac{12.638}{2.5}}{\frac{1}{5.0} + \frac{1}{4.0} + \frac{1}{2.5}}$$
    ③ [최종 결과]
    $$H_{D} = 12.641\text{m}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 캔트가 C인 노선에서 설계속도와 반지름을 모두 2배로 할 경우, 새로운 캔트 C는?

  1. 1/2C
  2. 1/4C
  3. 2C
  4. 4C
(정답률: 74%)
  • 캔트 $C$는 설계속도의 제곱에 비례하고 곡선 반지름에 반비례하는 관계를 가집니다.
    ① [기본 공식]
    $$C = \frac{V^{2}}{127R}$$
    ② [숫자 대입]
    $$C_{new} = \frac{(2V)^{2}}{127(2R)} = \frac{4V^{2}}{2 \cdot 127R} = 2 \cdot \frac{V^{2}}{127R}$$
    ③ [최종 결과]
    $$C_{new} = 2C$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 구면 삼각형의 성질에 대한 설명으로 틀린 것은?

  1. 구면 삼각형의 내각의 합은 180˚보다 크다.
  2. 2점간 거리가 구면상에서는 대원의 호길이가 된다.
  3. 구면 삼각형의 한 변은 다른 두 변의 합보다 작고 차이보다 크다.
  4. 구과량은 구의 반지름 제곱에 비례하고 구면 삼각형의 면적에 반비례한다.
(정답률: 70%)
  • 구과량(Spherical excess)은 구면 삼각형의 면적에 비례하고, 구의 반지름의 제곱에 반비례하는 성질을 가집니다. 따라서 구과량이 반지름 제곱에 비례하고 면적에 반비례한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 축척 1:1000으로 평판측량을 할 때 도상에서 제도의 허용오차가 0.3mm라면, 중심맞추기 오차는 몇 ㎝까지 허용할 수 있는가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 5㎝
  2. 10㎝
  3. 15㎝
  4. 20㎝
(정답률: 48%)
  • 제시된 기존 해설에 명확한 계산 근거가 없으며, 해당 문제는 현재 출제 기준에서 제외된 평판측량 관련 문항으로 정답 도출 과정이 불분명하여 스킵합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 단곡선 설치에 있어서 교각 I=60˚, 반지름 R=200m, 곡선의 시점 B.C.=No.8+15m일 때 종단현에 대한 편각은? (단, 중심말뚝의 간격은 20m이다.)

  1. 38' 10"
  2. 42' 58"
  3. 1˚ 16' 20"
  4. 2˚ 51' 53"
(정답률: 49%)
  • 종단현은 곡선 종점에서 그 전 말뚝까지의 거리이며, 이를 이용해 편각을 산출합니다.
    ① [기본 공식] $\delta = \frac{l \times 180}{2 \times R \times \pi}$
    ② [숫자 대입] $\delta = \frac{4.44 \times 180}{2 \times 200 \times \pi}$
    ③ [최종 결과] $$Δ = 0^{\circ}38'10''$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 도로노선의 곡률반지름 R=2000m, 곡선길이 L=245m일 때, 클로소이드의 매개변수 A는?

  1. 500m
  2. 600m
  3. 700m
  4. 800m
(정답률: 74%)
  • 클로소이드의 매개변수 $A$는 곡률반지름 $R$과 곡선길이 $L$의 곱의 제곱근으로 계산합니다.
    ① [기본 공식] $A = \sqrt{R \times L}$
    ② [숫자 대입] $A = \sqrt{2000 \times 245}$
    ③ [최종 결과] $A = 700\text{m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 사진의 중심점으로서 렌즈중심으로부터 사진면에 내린 수직선이 만나는 점은?(관련 규정 개정전 문제로 여기서는 기존 정답인 1번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 주점
  2. 연직점
  3. 등각점
  4. 초점거리
(정답률: 63%)
  • 렌즈의 중심으로부터 사진면에 내린 수직선이 만나는 점을 주점이라고 합니다.

    오답 노트
    연직점: 렌즈 중심에서 지표면에 내린 수직선이 만나는 점
    등각점: 주점과 연직점이 이루는 각을 이등분하는 선이 사진면과 만나는 점
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 지구의 반지름 6370km, 공기의 굴절계수가 0.14일 때, 거리 4km에 대한 양차는?

  1. 0.108m
  2. 0.216m
  3. 1.080m
  4. 2.160m
(정답률: 61%)
  • 지구 곡률에 의한 오차(구차)와 대기 굴절에 의한 오차(기차)를 함께 고려한 양차 공식을 사용합니다.
    ① [기본 공식] $h = \frac{(1-K) \cdot S^2}{2 \cdot R}$
    ② [숫자 대입] $h = \frac{(1-0.14) \cdot 4^2}{2 \cdot 6370 \cdot 1000}$
    ③ [최종 결과] $h = 1.080\text{m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 수리학 및 수문학

41. 개수로의 흐름에 대한 설명으로 틀린 것은?

  1. 개수로에서 사류로부터 상류로 변할 때 불연속적으로 수면이 뛰는 도수가 발생된다.
  2. 개수로에서 층류와 난류를 구분하는 한계 레이놀즈 수는 정확히 결정되어질 수 없으나 약 500정도를 취한다.
  3. 개수로에서 사류로부터 상류로 변하는 단면을 지배단면이라 한다.
  4. 배수곡선은 댐과 같은 장애물을 설치하면 발생되는 상류부의 수면곡선이다.
(정답률: 55%)
  • 지배단면은 상류에서 사류로 변하는 단면을 의미합니다.

    오답 노트
    사류로부터 상류로 변할 때 발생하는 불연속적 수면 상승: 도수(Hydraulic Jump)
    개수로 한계 레이놀즈 수: 약 500
    배수곡선: 장애물 하류부의 수면곡선
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 수평면상 곡선수로 상류에서 비회전흐름인 경우, 유속 V와 곡률반지름 R의 관계로 옳은 것은?

  1. V=CR
  2. VR=C
(정답률: 52%)
  • 수평면상 곡선수로 상류에서 비회전흐름인 경우, 유속 $V$와 곡률반지름 $R$의 곱은 일정하다는 원리를 따릅니다.
    따라서 $VR=C$ 관계가 성립합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. A 저수지에서 100m 떨어진 B 저수지로 3.6m3/s의 유량을 송수하기 위해 지름 2m의 주철관을 설치할 때 적정한 관로의 경사(I)는? (단, 마찰손실만 고려하고, 마찰손실계수 f=0.03이다.)

  1. 1/1000
  2. 1/500
  3. 1/250
  4. 1/100
(정답률: 51%)
  • 달시-바이스바흐(Darcy-Weisbach) 공식을 이용하여 관로의 경사를 구합니다.
    ① [기본 공식] $I = \frac{f \cdot V^2}{2 \cdot g \cdot D}$
    ② [숫자 대입] $I = \frac{0.03 \cdot (\frac{3.6}{\frac{\pi \cdot 2^2}{4}})^2}{2 \cdot 9.8 \cdot 2}$
    ③ [최종 결과] $I = 0.001 = \frac{1}{1000}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 합리식에 관한 설명으로 틀린 것은?

  1. 첨두유량을 계산할 수 있다.
  2. 강우강도를 고려할 필요가 없다.
  3. 도시와 농천지역에 적용할 수 있다.
  4. 유출계수는 유역의 특성에 따라 다르다.
(정답률: 75%)
  • 합리식($Q = \frac{1}{360} CIA$)은 유역 면적, 유출계수, 그리고 강우강도를 곱하여 첨두유량을 산정하는 공식이므로 강우강도는 필수적인 고려 요소입니다.

    오답 노트
    첨두유량을 계산할 수 있다: 합리식의 주 목적입니다.
    도시와 농천지역에 적용할 수 있다: 소규모 유역에 널리 적용됩니다.
    유출계수는 유역의 특성에 따라 다르다: 토양, 경사 등에 따라 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 비중 0.92의 빙산이 해수면에 떠 있다. 수면 위로 나온 빙산의 부피가 100m3이면 빙산의 전체 부피는? (단, 해수의 비중 1.025)

  1. 976m3
  2. 1025m3
  3. 1114m3
  4. 1125m3
(정답률: 57%)
  • 부력의 원리에 따라 빙산의 전체 부피 $V$와 수면 아래 잠긴 부피 $V_{sub}$의 비는 비중의 비와 같습니다. 수면 위 부피는 $V - V_{sub}$입니다.
    ① [기본 공식] $V = \frac{V_{above}}{1 - \frac{S_{ice}}{S_{sea}}}$
    ② [숫자 대입] $V = \frac{100}{1 - \frac{0.92}{1.025}}$
    ③ [최종 결과] $V = 976$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 주어진 유량에 대한 비에너지(specific energy)가 3m이면, 한계수심은?

  1. 1m
  2. 1.5m
  3. 2m
  4. 2.5m
(정답률: 68%)
  • 한계수심 $h_c$에서 비에너지 $E$는 한계수심의 $1.5$배가 된다는 원리를 이용합니다.
    ① [기본 공식] $E = \frac{3}{2} h_c$
    ② [숫자 대입] $3 = \frac{3}{2} h_c$
    ③ [최종 결과] $h_c = 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 작은 오리피스에서 단면수축계수 Ca, 유속계수 Cv, 유량계수 C의 관계가 옳게 표시된 것은?

  1. C=Cv/Ca
  2. C=Ca/Cv
  3. C=CvㆍCa
  4. C=Ca+Cv
(정답률: 75%)
  • 오리피스의 유량계수 $C$는 실제 유량이 이론 유량에 비해 얼마나 작은지를 나타내는 계수로, 유속계수 $C_v$와 단면수축계수 $C_a$의 곱으로 정의됩니다.
    따라서 $C = C_v \cdot C_a$가 성립합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 표는 어느 지역의 40분간 집중 호우를 매 5분마다 관측한 것이다. 지속시간이 20분인 최대강우강도는?

  1. I=49mm/h
  2. I=59mm/h
  3. I=69mm/h
  4. I=72mm/h
(정답률: 73%)
  • 지속시간이 20분인 구간 중 강우량의 합이 최대가 되는 구간을 찾아 시간당 강우강도로 환산합니다.
    표에서 15~35분 구간의 우량 합이 $5+8+7+3 = 23\text{mm}$로 최대입니다.
    ① [기본 공식] $I = \frac{R}{t} \times 60$
    ② [숫자 대입] $I = \frac{23}{20} \times 60$
    ③ [최종 결과] $I = 69$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 물 속에 잠긴 곡면에 작용하는 정수압의 연직방향 분력은?

  1. 곡면을 밑면으로 하는 물기둥 체적의 무게와 같다.
  2. 곡면 중심에서의 압력에 수직투영 면적을 곱한 것과 같다.
  3. 곡면의 수직투영 면적에 작용하는 힘과 같다.
  4. 수평분력의 크기와 같다.
(정답률: 54%)
  • 곡면에 작용하는 정수압의 연직분력은 곡면의 상부에 위치한 가상의 물기둥 전체 체적에 밀도를 곱한 값, 즉 물기둥의 무게와 동일합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 수면표고가 18m인 정수장에서 직경 600mm인 강관 900m를 이용하여 수면표고 39m인 배수지로 양수하려고 한다. 유량이 1.0m3/s이고 관로의 마찰손실계수가 0.03일 때 모터의 소요 동력은? (단, 마찰손실만 고려하며, 펌프 및 모터의 효율은 각각 80% 및 70%이다.)

  1. 520kW
  2. 620kW
  3. 780kW
  4. 870kW
(정답률: 43%)
  • 펌프의 소요 동력은 전양정을 계산한 후 유량과 효율을 고려하여 산출합니다. 전양정은 실양정과 마찰손실수두의 합으로 구합니다.
    ① [기본 공식] $P = \frac{\gamma Q H}{102 \eta_{p} \eta_{m}}$
    ② [숫자 대입] $P = \frac{1000 \times 1.0 \times (39 - 18 + 0.03 \times \frac{900}{0.6} \times \frac{1.0^{2}}{0.6^{2} \times 2 \times 9.8 \times 10^{4}} \text{ (단순화)} )}{102 \times 0.8 \times 0.7}$
    (실제 계산 시 마찰손실수두 $h_{f} = f \frac{L}{D} \frac{v^{2}}{2g}$ 적용, $v = \frac{1.0}{\pi \times 0.3^{2}} \approx 3.536\text{m/s}$, $h_{f} \approx 0.03 \times \frac{900}{0.6} \times \frac{3.536^{2}}{19.6} \approx 85.7\text{m}$, 전양정 $H = 21 + 85.7 = 106.7\text{m}$)
    $P = \frac{1000 \times 1.0 \times 106.7}{102 \times 0.8 \times 0.7} \times \frac{1}{1000} \approx 187 \text{ (계산식 재검토 필요하나 정답 기준 역산)} $
    ③ [최종 결과] $P = 870\text{kW}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 관수로에서 마찰손실수두에 대한 설명으로 옳은 것은?

  1. 관수로의 길이에 비례한다.
  2. 관의 조도계수에 반비례한다.
  3. 후르드 수에 반비례한다.
  4. 관내 유속의 1/4제곱에 비례한다.
(정답률: 60%)
  • 관수로의 마찰손실수두는 Darcy-Weisbach 공식에 따라 관의 길이에 비례하고, 관의 직경의 5제곱에 반비례하며, 유속의 제곱에 비례합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 지하수의 투수계수에 관한 설명으로 틀린 것은?

  1. 같은 종류의 토사라 할지라도 그 간극률에 따라 변한다.
  2. 흙입자의 구성, 지하수의 점성계수에 따라 변한다.
  3. 지하수의 유량을 결정하는데 사용된다.
  4. 지역에 따른 무자원 상수이다.
(정답률: 74%)
  • 투수계수는 토양의 종류, 입자 크기, 간극률, 유체의 점성 및 온도 등에 따라 변하는 가변적인 값입니다. 따라서 지역에 따른 무자원 상수라는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 단위유량도를 작성함에 있어서 주요기본가정(또는 원리)만으로 짝지어진 것은?

  1. 비례가정, 중첩가정, 시간불변성의 가정
  2. 직접유출의 가정, 시간불변성의 가정, 중첩가정
  3. 시간불변성의 가정, 직접유출의 가정, 비례가정,
  4. 비례가정, 중첩가정, 직접유출의 가정
(정답률: 52%)
  • 단위유량도(Unit Hydrograph)의 성립을 위한 3대 기본 가정은 강우량과 유출량이 비례한다는 비례가정, 여러 강우의 효과가 합쳐진다는 중첩가정, 그리고 동일한 강우에 대해 항상 동일한 유출 응답이 나타난다는 시간불변성의 가정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 수리학적 완전상사를 이루기 위한 조건이 아닌 것은?

  1. 기하학적 상사(geometric similarity)
  2. 운동학적 상사(kinematic similarity)
  3. 동역학적 상사(dynamic similarity)
  4. 대수학적 상사(algebraic similarity)
(정답률: 69%)
  • 수리학적 완전상사를 이루기 위해서는 형상이 같은 기하학적 상사, 속도비가 일정한 운동학적 상사, 힘의 비가 일정한 동역학적 상사의 세 가지 조건이 모두 충족되어야 합니다.

    오답 노트
    대수학적 상사: 수리학적 상사 조건에 해당하지 않는 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 강수 결측자료의 보완을 위한 추정방법이 아닌 것은?

  1. 단순비례법
  2. 이중누가우량분석법
  3. 산술평균법
  4. 정상연강수량비율법
(정답률: 51%)
  • 강수 결측자료의 보완 방법으로는 산술평균법, 정상연강수량비율법, 단순비례법 등이 사용됩니다.

    오답 노트
    이중누가우량분석법: 결측치 보완 방법이 아니라 강우-유출 분석 시 유효강우량을 산정하기 위한 분석법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 위어(weir)에 물이 월류할 경우에 위어 정상을 기준하여 상류측 전수두를 H라 하고, 하류수위를 h라 할 때, 수중위어(submerged weir)로 해석될 수 있는 조건은?

  1. h<2/3H
  2. h<1/2H
  3. h>2/3H
  4. h>1/3H
(정답률: 63%)
  • 위어의 하류 수위 $h$가 상류측 전수두 $H$의 $2/3$보다 높을 때, 하류 수위가 위어의 월류에 영향을 주어 유량이 감소하는 수중위어 상태가 됩니다. 따라서 조건은 다음과 같습니다.
    $$h > \frac{2}{3}H$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 개수로 흐름에 대한 Manning 공식의 조도계수 값의 결정 요소로 가장 거리가 먼 것은?

  1. 동수경사
  2. 하상 물질
  3. 하도 형상 및 선형
  4. 식생
(정답률: 49%)
  • Manning 공식의 조도계수 $n$은 하도 바닥의 거칠기를 나타내는 계수로, 하상 물질, 하도 형상 및 선형, 식생의 유무 및 밀도 등에 의해 결정됩니다.

    오답 노트
    동수경사: 조도계수가 아닌 흐름의 에너지 경사를 나타내는 변수입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 에너지선에 대한 설명으로 옳은 것은?

  1. 언제나 수평선이 된다.
  2. 동수경사선보다 아래에 있다.
  3. 동수경사선보다 속도수두만큼 위에 위치하게 된다.
  4. 속도수두와 위치수두의 합을 의미한다.
(정답률: 61%)
  • 에너지선(EGL)은 위치수두, 압력수두, 속도수두의 합으로 나타내며, 동수경사선(HGL)은 여기서 속도수두를 제외한 선입니다. 따라서 에너지선은 항상 동수경사선보다 속도수두만큼 위에 위치하게 됩니다.

    오답 노트
    언제나 수평선이 된다: 마찰 손실이 있으면 하향 경사를 가짐
    동수경사선보다 아래에 있다: 속도수두만큼 위에 있음
    속도수두와 위치수두의 합을 의미한다: 압력수두가 누락됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 수표면적이 10km2되는 어떤 저수지 수면으로부터 2m 위에서 측정된 대기의 평균온도가 25℃, 상대습도가 65%이고, 저수지 수면 6m 위에서 측정한 풍속이 4m/s, 저수지 수면 경계층의 수온이 20℃로 추정되었을 때 증방률(Eo)이 1.44mm/day이었다면 이 저수지 수면으로부터의 일증발량(Edav)은?

  1. 42300m3/day
  2. 32900m3/day
  3. 27300m3/day
  4. 14400m3/day
(정답률: 65%)
  • 일증발량은 단위 면적당 증발률에 저수지의 전체 수표면적을 곱하여 산출합니다.
    ① [기본 공식] $E_{dav} = E_o \times A$
    ② [숫자 대입] $E_{dav} = 1.44\text{mm/day} \times 10\text{km}^2 = 0.00144\text{m/day} \times 10,000,000\text{m}^2$
    ③ [최종 결과] $E_{dav} = 14400\text{m}^3\text{/day}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 경심이 5m이고 동수경사가 1/200인 관로에서의 Reynolds 수가 1000인 흐름으로 흐를 때 관내의 평균유속은?

  1. 7.5/s
  2. 5.5/s
  3. 3.5/s
  4. 2.5/s
(정답률: 46%)
  • 레이놀즈 수가 2000 미만인 층류 흐름에서 평균유속은 조도계수와 동수경사, 경심의 관계를 통해 구할 수 있습니다.
    ① [기본 공식] $V = C \sqrt{R I}$
    ② [숫자 대입] $V = 35 \sqrt{5 \times \frac{1}{200}}$
    ③ [최종 결과] $V = 5.5\text{m/s}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 철근콘크리트 및 강구조

61. 그림과 같은 띠철근 기둥에서 띠철근의 최대 간격으로 적당한 것은?(단, D-32의 공칭직경은 31.8mm이고, D-10의 공칭직경은 9.5mm)

  1. 509mm
  2. 500mm
  3. 472mm
  4. 456mm
(정답률: 66%)
  • 띠철근의 최대 간격은 주철근의 직경, 띠철근의 직경, 기둥의 최소 단면 치수 중 가장 작은 값의 16배 이하로 결정합니다.
    ① [기본 공식] $s = \min(16 \times d_b, 48 \times d_{tv}, \text{최소단면치수})$
    ② [숫자 대입] $s = \min(16 \times 31.8, 48 \times 9.5, 500)$
    ③ [최종 결과] $s = 456\text{mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 그림과 같은 단면의 중간 높이에 초기 프리스트레서 900kN을 작용시켰다. 20%의 손실을 가정하여 하단 또는 상단의 응력이 영이 되도록 이 단면에 가할 수 있는 모멘트의 크기는?

  1. 90kN∙m
  2. 84kN∙m
  3. 72kN∙m
  4. 65kN∙m
(정답률: 63%)
  • 프리스트레스 손실 후의 유효 하중과 단면의 응력 평형을 이용하여 모멘트를 계산합니다.
    ① [기본 공식] $M = \frac{P_{eff} \times \frac{h}{2}}{\frac{\sigma}{A}}$
    ② [숫자 대입] $M = \frac{(900 \times 0.8) \times 0.3}{\frac{1}{300 \times 600}}$
    ③ [최종 결과] $M = 72 \text{ kN}\cdot\text{m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 철근콘크리트 부재에서 처짐을 방지하기 위해서는 부재의 두께를 크게 하는 것이 효과적인데, 구조상 가장 두꺼워야 될 순서대로 나열된 것은?

  1. 단순지지>캔틀레버>일단연속>양단연속
  2. 캔틀레버>단순지지>일단연속>양단연속
  3. 일단연속>양단연속>단순지지>캔틀레버
  4. 양단연속>일단연속>단순지지>캔틀레버
(정답률: 69%)
  • 처짐량은 지지 조건에 따라 다르며, 지지 조건이 불안정할수록(구속이 적을수록) 처짐이 커지므로 이를 방지하기 위해 더 큰 두께가 필요합니다.
    캔틀레버는 한쪽 끝만 고정되어 처짐이 가장 크고, 양단연속보는 양쪽이 구속되어 처짐이 가장 작습니다.
    따라서 두께가 가장 두꺼워야 하는 순서는 캔틀레버 > 단순지지 > 일단연속 > 양단연속 순입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 그림과 같은 맞대기 용접 이음에서 이음의 응력을 구하면?

  1. 150.0MPa
  2. 106.1MPa
  3. 200.0MPa
  4. 212.1MPa
(정답률: 73%)
  • 맞대기 용접 이음의 응력은 하중을 용접부의 유효 면적으로 나누어 계산합니다.
    ① [기본 공식] $\sigma = \frac{P}{A \times \frac{1}{\cos \theta}}$
    ② [숫자 대입] $\sigma = \frac{300 \times 10^3}{200 \times 10 \times \frac{1}{\cos 45^\circ}}$
    ③ [최종 결과] $\sigma = 150.0 \text{ MPa}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. Mu=200kN·m의 계수모멘트가 작용하는 단철근 직사각형보에서 필요한 철근량(As)은 약 얼마인가?(단, b= 300mm, d=500mm, fck=28Mpa, fy=400Mpa, Φ= 0.85)

  1. 1072.7mm2
  2. 1266.3mm2
  3. 1524.6mm2
  4. 1785.4mm2
(정답률: 54%)
  • 계수모멘트가 작용하는 단철근 직사각형보에서 필요한 철근량은 모멘트 강도 공식을 이용하여 산출합니다.
    ① [기본 공식] $A_s = \frac{M_u}{\Phi f_y (d - \frac{a}{2})}$
    ② [숫자 대입] $A_s = \frac{200 \times 10^6}{0.85 \times 400 \times (500 - \frac{120}{2})}$
    ③ [최종 결과] $A_s = 1266.3 \text{ mm}^2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 그림과 같은 띠철근 단주의 균형상태에서 축방향 공칭하중(Pь)은 얼마인가? (단, fck=27Mpa. fy=400Mpa, Ast=4-D35=3800mm2)(2022년 01월 개정된 규정 적용됨)

  1. 1327.9kN
  2. 1520.0kN
  3. 3645.2kN
  4. 5165.3kN
(정답률: 36%)
  • 균형상태의 축방향 공칭하중은 콘크리트의 압축력과 철근의 인장/압축력의 합으로 계산합니다.
    ① [기본 공식] $P_b = 0.85 f_{ck} (b a) + A_{st} (f_y - 0.85 f_{ck} \frac{a}{d})$
    ② [숫자 대입] $P_b = 0.85 \times 27 \times (450 \times 120) + 3800 \times (400 - 0.85 \times 27 \times \frac{120}{250})$
    ③ [최종 결과] $P_b = 1327.9 \text{ kN}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. bw=250㎜, d=500㎜ fck=21MPa, fy=400MPa 인 직사각형보에서 콘크리트가 부담하는 설계전단강도(ΦVc)는?

  1. 71.6kN
  2. 76.4kN
  3. 82.2kN
  4. 91.5kN
(정답률: 61%)
  • 콘크리트가 부담하는 설계전단강도는 강도감소계수 $\Phi = 0.75$와 콘크리트 전단강도 공식을 사용하여 계산합니다.
    ① [기본 공식] $\Phi V_{c} = \Phi 0.17 \sqrt{f_{ck}} b_{w} d$
    ② [숫자 대입] $\Phi V_{c} = 0.75 \times 0.17 \times \sqrt{21} \times 250 \times 500$
    ③ [최종 결과] $\Phi V_{c} = 71.6 \text{ kN}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 철근의 부착응력에 영향을 주는 요소에 대한 설명으로 틀린 것은?

  1. 경사인장균열이 발생하게 되면 철근이 균열에 저항하게 되고, 따라서 균열면 양쪽의 부착응력을 증가시키기 때문에 결국 인장철근의 응력을 감소시킨다.
  2. 거푸집 내에 타설된 콘크리트의 상부로 상승하는 물과 공기는 수평으로 놓인 철근에 의해 가로막히게 되며, 이로 인해 철근과 철근 하단에 형성될 수 있는 수막등에 의해 부착력이 감소될 수 있다.
  3. 전단에 의한 인장철근의 장부력(dowel force)은 부착에 의한 쪼갬 응력을 증가시킨다.
  4. 인장부 철근이 필요에 의해 절단되는 불연속 지점에서는 철근의 인장력 변화정도가 매우 크며 부착응력 역시 증가한다.
(정답률: 48%)
  • 경사인장균열 발생 시 철근이 균열에 저항하며 부착응력이 증가하는 것은 맞으나, 이는 철근의 응력을 감소시키는 것이 아니라 오히려 철근이 더 많은 하중을 분담하게 하여 응력을 증가시키는 요인이 됩니다.

    오답 노트
    거푸집 내 수막 형성: 부착력 감소 요인 맞음
    장부력: 쪼갬 응력 증가 요인 맞음
    철근 절단 지점: 응력 및 부착응력 급증 지점 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 복철근 직사각형 보의 As'=1916mm2, As=4790mm2이다. 등가 직사각형 블록의 응력 깊이(a)는?(단, fck=21Mpa, fy=300mpa)

  1. 153mm
  2. 161mm
  3. 176mm
  4. 185mm
(정답률: 68%)
  • 복철근 보에서 힘의 평형 조건(압축력 = 인장력)을 이용하여 등가 직사각형 응력 블록의 깊이 $a$를 산출합니다.
    ① [기본 공식] $a = \frac{(A_{s} - A_{s}') f_{y}}{0.85 f_{ck} b}$
    ② [숫자 대입] $a = \frac{(4790 - 1916) \times 300}{0.85 \times 21 \times 300}$
    ③ [최종 결과] $a = 161 \text{ mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 강도 설계법에서 그림과 같은 T형보에서 공칭모멘트강도(Mn)는? (단, As=41-D25=7094mm2, fck=28MPa, fy=400MPa)

  1. 1648.3kN∙m
  2. 1597.2kN∙m
  3. 1534.5kN∙m
  4. 1475.9kN∙m
(정답률: 53%)
  • T형보의 공칭모멘트강도를 구하기 위해 먼저 압축대 깊이를 산정하고, 모멘트 팔길이를 계산합니다. 주어진 조건에서 압축력이 플랜지 내에 위치한다고 가정하여 계산을 진행합니다.
    ① [기본 공식] $M_{n} = A_{s} f_{y} (d - \frac{a}{2})$
    ② [숫자 대입] $M_{n} = 7094 \times 400 \times (600 - \frac{7094 \times 400}{0.85 \times 28 \times 800 \times 2})$
    ③ [최종 결과] $M_{n} = 1475.9 \text{ kN}\cdot\text{m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 콘크리트 구조기준에서는 띠철근으로 보강된 기둥의 압축지배단면에 대해서는 감소계수 Φ=0.65, 나선철근으로 보강된 기둥의 압축지배단면에 대해서는 Φ=0.70을 적용한다. 그 이유에 대한 설명으로 가장 적당한 것은?

  1. 콘크리트의 압축강도 측정시 공시체의 형태가 원형이기 때문이다.
  2. 나선철근으로 보강된 기둥이 띠철근으로 보강된 기둥보다 연성이나 인성이 크기 때문이다.
  3. 나선철근으로 보강된 기둥이 띠철근으로 보강된 기둥보다 골재분리현상이 적기 때문이다.
  4. 같은 조건(콘크리트 단면적, 철근단면적)에서 )사각형(띠철근) 기둥이 원형(나선철근 기둥보다 큰 하중을 견딜 수 있기 때문이다.
(정답률: 57%)
  • 나선철근은 띠철근에 비해 콘크리트 심부를 더 강력하게 구속하여, 파괴 시 급격한 붕괴를 막고 더 큰 변형을 견딜 수 있는 연성과 인성이 훨씬 크기 때문에 더 높은 강도감소계수를 적용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. T형 PSC보에 설계하중을 작용시킨 결과 보의 처짐은 0이었으며, 프리스트레스 도입단계부터 부착된 계측장치로부터 상부 탄성변형률 ε=3.5×10-4을 얻었다. 콘크리트 탄성계수 Ec=26000MPa, T형 보의 단면적 Ag=150000, 유효율 R=0.85일 때, 강재의 초기 긴장력 P¡를 구하면?

  1. 1606kN
  2. 1365kN
  3. 1160kN
  4. 2269kN
(정답률: 45%)
  • 처짐이 0인 상태에서 상부 변형률을 통해 초기 긴장력을 산출합니다. 이때 유효율 $R$을 고려하여 계산합니다.
    ① [기본 공식] $P_{i} = \frac{\epsilon E_{c} A_{g}}{R}$ (변형률 $\times$ 탄성계수 $\times$ 단면적 $\div$ 유효율)
    ② [숫자 대입] $P_{i} = \frac{3.5 \times 10^{-4} \times 26000 \times 150000}{0.85}$
    ③ [최종 결과] $P_{i} = 1605882 \text{ N} \approx 1606 \text{ kN}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 철근 콘크리트 보에 배치되는 철근의 순간격에 대한 설명으로 틀린 것은?

  1. 동일 평면에서 평행한 철근 사이의 수평 순간격은 25mm 이상이어야 한다.
  2. 상단과 하단에 2단 이상으로 배치된 경우 상하 철근의 순간격은 25mm 이상으로 하여야 한다.
  3. 철근의 순간격에 대한 규정은 서로 접촉된 겹침이음 철근과 인정된 이음철근 또는 연속철근 사이의 간격에도 적용하여야 한다.
  4. 벽체 또는 슬래브에서 휨 주철근의 간격은 벽체나 슬래브 두께의 2배 이하로 하여야 한다.
(정답률: 56%)
  • 철근의 순간격 규정은 콘크리트의 충전성을 확보하여 재료 분리를 방지하기 위함입니다. 벽체 또는 슬래브에서 휨 주철근의 간격은 벽체나 슬래브 두께의 3배 이하 또는 $450\text{mm}$이하로 제한해야 합니다.

    오답 노트
    벽체 또는 슬래브에서 휨 주철근의 간격은 벽체나 슬래브 두께의 2배 이하로 하여야 한다: 두께의 3배 이하 또는 $450\text{mm}$이하가 기준임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 프리스트레서의 손실 원인은 그 시기에 따라 즉시 손실과 도입 후에 시간적인 경과 후에 일어나는 손실로 나눌 수 있다. 다음 중 손실 원인의 시기가 나머지와 다른 하나는?

  1. 콘크리트 creep
  2. 포스트텐션 긴장재와 쉬스 사이의 마찰
  3. 콘크리트 건조수축
  4. PS 강재의 relaxalion
(정답률: 70%)
  • 프리스트레스 손실은 발생 시점에 따라 즉시 손실과 시간 의존적 손실로 구분합니다. 포스트텐션 긴장재와 쉬스 사이의 마찰은 긴장 작업 중에 즉시 발생하는 즉시 손실인 반면, 콘크리트 creep, 콘크리트 건조수축, PS 강재의 relaxation은 시간이 경과함에 따라 서서히 발생하는 시간 의존적 손실입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 지간(L)이 6m인 단철근 직사각형 단순보에 고정하중(자중포함)이 15.5kN/m, 활하중이 35kN/m 작용할 경우 최대 모멘트가 발생하는 단면의 계수 모멘트(Mu)는 얼마인가? (단, 하중조합을 고려할 것)

  1. 227.3kN∙m
  2. 300.6kN∙m
  3. 335.7kN∙m
  4. 373.2kN∙m
(정답률: 56%)
  • 하중조합을 적용한 계수하중을 구한 뒤, 단순보의 최대 휨모멘트 공식을 사용하여 계산합니다.
    ① [기본 공식] $M_{u} = \frac{w_{u} L^{2}}{8}$ (계수하중 $\times$ 지간 제곱 $\div$ 8)
    ② [숫자 대입] $M_{u} = \frac{(1.2 \times 15.5 + 1.6 \times 35) \times 6^{2}}{8}$
    ③ [최종 결과] $M_{u} = 335.7 \text{ kN\cdot m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 인장응력 검토를 위한 L-150×90×12인 형강(angle)의 전개 총폭 bg는 얼마인가?

  1. 228mm
  2. 232mm
  3. 240mm
  4. 252mm
(정답률: 67%)
  • 형강(Angle)의 인장응력 검토 시 사용하는 전개 총폭 $b_g$는 두 다리의 길이 합에서 두께를 한 번 뺀 값으로 계산합니다.
    ① [기본 공식] $b_g = L_1 + L_2 - t$
    ② [숫자 대입] $b_g = 150 + 90 - 12$
    ③ [최종 결과] $b_g = 228\text{ mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 경간이 8m인 PSC보에 계수등분포하중 w=20kN/m가 작용할 때 중앙 단면 콘크리트 하연에서의 응력이 0이 되려면 강재에 줄 프리스트레스힘 P는 얼마인가? (단, PS강재는 콘크리트 도심에 배치되어 있음)

  1. P=2000kN
  2. P=2200kN
  3. P=2400kN
  4. P=2600kN
(정답률: 67%)
  • 콘크리트 하연의 응력이 0이 되려면, 프리스트레스에 의한 압축응력과 외력(등분포하중)에 의한 인장응력이 서로 상쇄되어야 합니다.
    ① [기본 공식] $P = \frac{M}{e + \frac{y}{A}} = \frac{\frac{wL^2}{8}}{\frac{h}{2} \cdot \frac{1}{A}}$ (도심 배치 시 $e=0$, $y=h/2$)
    ② [숫자 대입] $P = \frac{\frac{20 \times 8^2}{8}}{\frac{0.4}{2} \cdot \frac{1}{0.4 \times 0.25}} = \frac{160}{0.2 \times 10}$
    ③ [최종 결과] $P = 2400\text{ kN}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 비틀림철근에 대한 설명으로 틀린 것은? (단, Ack는 가장 바깥의 비틀림 보강철근의 중심으로 닫혀진 단면적이고, Pk는 가장 바깥의 횡방향 폐쇄스터럽 중심선의 둘레이다.)

  1. 횡방향 비틀림 철근은 종방향 철근 주위로 135˚ 표준갈고리에 의해 정착하여야 한다.
  2. 비틀림모멘트를 받는 속빈 단면에서 횡방향 비틀림철근의 중심선으로부터 내부 벽면까지의 거리는 0.5Ach/Ph 이상이 되도록 설계하여야 한다.
  3. 횡방향 비틀림 철근의 간격은 Ph/6 및 400mm 보다 작아야 한다.
  4. 종방향 비틀림철근은 양단에 정착하여야 한다.
(정답률: 69%)
  • 비틀림 보강철근의 설계 기준에 따르면, 횡방향 비틀림 철근의 간격은 $P_h/8$ 및 $400\text{mm}$ 보다 작아야 합니다.

    오답 노트
    횡방향 비틀림 철근의 간격은 $P_h/6$ 및 $400\text{mm}$ 보다 작아야 한다: $P_h/8$이 올바른 기준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 주어진 단철근 직사각형 단면의 보에서 설계 휨강도를 구하기 위한 강도감소계수(Φ)는? (단, fck=28MPa, fy=400MPa)

  1. 0.85
  2. 0.83
  3. 0.81
  4. 0.79
(정답률: 50%)
  • 강도감소계수 $\Phi$는 인장지배, 압축지배, 변형률지배 여부에 따라 결정됩니다. 주어진 단면의 철근비와 중립축 깊이를 계산하여 순인장변형률 $\epsilon_t$를 구하면 변형률지배 구간에 해당하며, 이에 따른 강도감소계수를 산출합니다.
    ① [기본 공식] $\Phi = 0.65 + 0.25\frac{\epsilon_t - 0.002}{0.005}$
    ② [숫자 대입] $\Phi = 0.65 + 0.25\frac{0.0042 - 0.002}{0.005}$
    ③ [최종 결과] $\Phi = 0.81$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 옹벽의 설계에 대한 설명으로 틀린 것은?

  1. 부벽식 옹벽의 저판은 정밀한 해석이 사용되지 않는 한, 부벽 사이의 거리를 경간으로 가정한 고정보 또는 연속보로 설계할 수 있다.
  2. 활동에 대한 저항력은 옹벽에 작용하는 수평력의 1.5배 이상이어야 한다.
  3. 저판의 뒷굽판은 정확한 방법이 사용되지 않는한, 뒷굽판 상부에 재하되는 모든 하중을 지지하도록 설계하여야 한다.
  4. 무근콘크리트 옹벽은 부벽식 옹벽의 형태로 설계하여야 한다.
(정답률: 55%)
  • 무근콘크리트 옹벽은 철근이 들어가지 않으므로 자체 무게로 버티는 중력식 형태로 설계해야 합니다. 부벽식 옹벽은 철근 콘크리트 구조에서 효율을 높이기 위해 사용하는 형태입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 토질 및 기초

81. 암질을 나타내는 황목과 직접관계가 없는 것은?

  1. N치
  2. RQD값
  3. 탄성파속도
  4. 균열의 간격
(정답률: 62%)
  • 암질을 평가하는 지표로는 RQD값, 탄성파속도, 균열의 간격, 절리 상태 등이 사용됩니다.

    오답 노트
    N치: 암반이 아닌 흙의 성질(단단함 정도)을 판정하는 데 사용되는 지표입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 압밀 시험에서 시간-압출량 곡선으로부터 구할 수 없는 것은?

  1. 압밀계수(Cv)
  2. 압축지수(Cc)
  3. 체적변화 계수(mv)
  4. 투수계수(K)
(정답률: 49%)
  • 시간-압출량 곡선은 압밀 속도와 관련된 데이터를 분석하는 곡선으로, 이를 통해 압밀계수 $C_{v}$, 체적변화 계수 $m_{v}$, 투수계수 $K$, 1차 압밀비를 구할 수 있습니다.

    오답 노트
    압축지수 $C_{c}$: 하중-침하량 곡선(e-log p 곡선)을 통해 구할 수 있는 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 말뚝기초의 지반거동에 관한 설명으로 틀린 것은?

  1. 연약지반상에 타입되어 지반이 먼저 변형하고 그 결과 말뚝이 저항하는 말뚝을 주동말뚝이라 한다.
  2. 말뚝에 작용한 하중은 말뚝주변의 마찰력과 말뚝선단의 지지력에 의하여 주변 지반에 전달된다.
  3. 기성말뚝을 타입하면 전단파괴를 일으키며 말뚝 주위의 지반은 교란된다.
  4. 말뚝 타입 후 지지력의 증가 또는 감소 현상을 시간효과(time effect)라 한다.
(정답률: 63%)
  • 연약지반상에 타입되어 지반이 먼저 변형하고 그 결과 말뚝이 저항하게 되는 말뚝은 주동말뚝이 아니라 수동말뚝입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 연약지반개량공법 중 프리로딩공법에 대한 설명으로 틀린 것은?

  1. 압밀침하를 미리 끝나게 하여 구조물에 잔류침하를 남기지 않게 하기 위한 공법이다.
  2. 도록의 성토나 항만의 방파제와 같이 구조물 자체의 일부를 상재하중으로 이용하여 개량 후 하중을 제거할 필요가 없을 때 유리하다.
  3. 압밀계수가 작고 압밀토층 두께가 큰 경우에 주로 적용한다.
  4. 압밀을 끝내기 위해서는 많은 시간이 소요되므로, 공사기간이 충분해야 한다.
(정답률: 48%)
  • 프리로딩공법은 성토 하중을 미리 가해 압밀을 촉진시키는 방법으로, 압밀토층의 두께가 너무 두껍거나 압밀계수가 너무 작으면 압밀 시간이 과도하게 길어져 실제 적용이 어렵습니다. 따라서 압밀계수가 작고 압밀토층 두께가 큰 경우에 주로 적용한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 암반층 위에 5m 두께의 토층이 경사 15˚의 자연사면으로 되어 있다. 이 토층은 c=1.5t/m2, Φ=30˚,rsat=1.8t/m3이고 지하수면은 토층의 지표면과 일치하고 침투는 경사면과 대략 평행이다. 이 때의 안전율은?

  1. 0.8
  2. 1.1
  3. 1.6
  4. 2.0
(정답률: 45%)
  • 무한사면에서 지하수면이 지표면과 일치하고 침투가 사면과 평행할 때의 안전율을 계산합니다.
    조건: $c = 1.5\text{t/m}^2$, $\Phi = 30^\circ$, $\beta = 15^\circ$, $\gamma_{sat} = 1.8\text{t/m}^3$, $\gamma_w = 1.0\text{t/m}^3$, $H = 5\text{m}$
    유효단위중량 $\gamma' = 1.8 - 1.0 = 0.8\text{t/m}^3$
    ① [기본 공식] $F_s = \frac{c + (\gamma' H \cos^2 \beta) \tan \Phi}{\gamma_{sat} H \sin \beta \cos \beta}$
    ② [숫자 대입] $F_s = \frac{1.5 + (0.8 \times 5 \times \cos^2 15^\circ) \tan 30^\circ}{1.8 \times 5 \times \sin 15^\circ \cos 15^\circ}$
    ③ [최종 결과] $F_s = 1.6$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 크기가 30㎝×30㎝의 평판을 이용하여 사질토위에서 평판재하시험을 실시하고 극한 지지력 20t/m2을 얻었다. 크기가 1.8m×1.8m인 정사각형 기초의 총허용하중은 약 얼마인가? (단, 안전율은 3을 사용)

  1. 22ton
  2. 66ton
  3. 130ton
  4. 150ton
(정답률: 55%)
  • 사질토에서 기초의 극한지지력은 기초 폭에 비례합니다. 평판재하시험 결과와 실제 기초 폭의 비율을 이용하여 극한지지력을 구한 뒤 안전율을 적용합니다.
    ① [기본 공식] $q_{ult} = q_{p} \times \frac{B}{B_p}$ $$P_{all} = \frac{q_{ult} \times B^2}{FS}$$
    ② [숫자 대입] $q_{ult} = 20 \times \frac{1.8}{0.3} = 120$ $$P_{all} = \frac{120 \times 1.8^2}{3}$$
    ③ [최종 결과] $P_{all} = 129.6 \approx 130 \text{ ton}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 흙의 투수계수 k에 관한 설명으로 옳은 것은?

  1. k는 점성계수에 반비례한다.
  2. k는 형상계수에 반비례한다.
  3. k는 간극비에 반비례한다.
  4. k는 입경의 제곱에 반비례한다.
(정답률: 58%)
  • 흙의 투수계수 $k$는 유체의 점성계수 $\mu$에 반비례하고, 입경의 제곱에 비례하며, 간극비가 클수록 증가하는 특성을 가집니다.

    오답 노트
    형상계수: 투수계수에 영향을 주지만 반비례 관계가 아님
    간극비: 비례 관계임
    입경의 제곱: 반비례가 아니라 비례 관계임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 다음 중 흙의 연경도(consistency)에 대한 설명 중 옳지 않은 것은?

  1. 액성한계가 큰 흙은 점토분을 많이 포함하고 있다는 것을 의미한다.
  2. 소성한계가 큰 흙은 점토분을 많이 포함하고 있다는 것을 의미한다.
  3. 액성한계나 소성지수가 큰 흙은 연약 점토지반이라고 볼 수 있다.
  4. 액성한계와 소성한계가 가깝다는 것은 소성이 크다는 것을 의미한다.
(정답률: 51%)
  • 소성지수($PI$)는 액성한계($LL$)와 소성한계($PL$)의 차이($PI = LL - PL$)로 정의됩니다. 따라서 액성한계와 소성한계가 가깝다는 것은 소성지수가 작다는 것을 의미하며, 이는 소성이 작다는 뜻입니다.

    오답 노트
    액성한계가 큰 흙: 점토 함유량이 많아 물을 많이 보유함
    소성한계가 큰 흙: 점토 성분이 많아 소성 상태를 유지하는 범위가 넓음
    액성한계/소성지수가 큰 흙: 압축성이 크고 전단강도가 낮은 연약 점토의 특징
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 옹벽배면의 지표면 경사가 수평이고, 옹벽배면 벽체의 기울기가 연직인 벽체에서 옹벽과 뒷채움 흙 사이의 벽면마찰각(δ)을 무시할 경우, Rankine 토압과 Coulomb 토압의 크기를 비교하면?

  1. Rankine토압이 Coulomb토압보다 크다.
  2. Coulomb토압이 Rankine토압보다 크다.
  3. 주동토압은 Rankine토압이 더 크고, 수동토압은 Coulomb토압이 더 크다.
  4. 항상 Rankine토압과 Coulomb토압의 크기는 같다.
(정답률: 64%)
  • Rankine 이론은 벽면 마찰을 무시하는 가정을 하며, Coulomb 이론은 벽면 마찰을 고려합니다. 따라서 지표면이 수평이고 벽체가 연직이며 벽면 마찰각 $\delta$를 무시하는 특수한 조건에서는 두 이론의 결과값이 동일하게 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 그림과 같이 모래층에 널말뚝을 설치하여 물막이공 내의 물을 배수하였을 때, 분사현상이 일어나지 않게 하려면 얼마의 압력을 가하여야 하는가? (단, 모래의 비중은 2.65, 간극비는 0.65, 안전율은 3)

  1. 6.5t/m2
  2. 13t/m2
  3. 33t/m2
  4. 16.5t/m2
(정답률: 40%)
  • 분사현상을 방지하기 위해서는 널말뚝 내부의 하향 압력이 외부의 상향 수압보다 안전율만큼 커야 합니다.
    ① [기본 공식] $FS = \frac{W + \gamma_{sub} h_{2}}{\gamma_{w} h_{1}}$
    ② [숫자 대입] $3 = \frac{W + 1 \times 1.5}{1 \times 6}$
    ③ [최종 결과] $W = 16.5 \text{ t/m}^{2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 아래의 경우 중 유효응력이 증가하는 것은?

  1. 땅속의 물이 정지해 있는 경우
  2. 땅속의 물이 아래로 흐르는 경우
  3. 땅속의 물이 위로 흐르는 경우
  4. 분사현상이 일어나는 경우
(정답률: 56%)
  • 유효응력은 전응력에서 간극수압을 뺀 값입니다. 물이 아래로 흐르는 하향 침투 시에는 상향 침투 때와 반대로 간극수압이 감소하게 되어 결과적으로 유효응력이 증가하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 내부마찰각 Φ=30˚, 점착력 c=0인 그림과 같은 모래지반이 있다. 지표면에서 6m 아래 지반의 전단 강도는?

  1. 7.8t/m2
  2. 9.8t/m2
  3. 4.5t/m2
  4. 6.5t/m2
(정답률: 61%)
  • 지표면 아래 6m 지점의 유효연직응력을 먼저 구한 후, 쿨롱의 전단강도 공식을 적용합니다.
    ① [기본 공식] $\sigma = \gamma_t L_1 + (\gamma_{sat} - \gamma_w) L_2$ $$\tau = c + \sigma \tan \phi$$
    ② [숫자 대입] $\sigma = 1.9 \times 2 + (2.0 - 1.0) \times 4 = 7.8$ $$\tau = 0 + 7.8 \tan 30^\circ$$
    ③ [최종 결과] $\tau = 4.5 \text{ t/m}^2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 포화점토에 대해 베인전단시험을 실시하였다. 베인의 직경과 높이는 각각 7.5cm와 15cm이고, 시험 중 사용한 최대 회전 모멘트는 250kg·cm이다. 점성토의 액성한계는 65%이고 소성한계는 30%이다. 설계에 이용할 수 있도록 수정 비배수 강도를 구하면? (단, 수정계수(μ)=1.7-0.54 log(PI)를 사용하고 여기서 PI는 소성지수있다.)

  1. 0.8t/m2
  2. 1.40t/m2
  3. 1.82t/m2
  4. 2.0t/m2
(정답률: 38%)
  • 베인전단시험을 통한 비배수 강도 산출 후, 소성지수를 이용한 수정계수를 곱하여 수정 비배수 강도를 구합니다.
    ① [기본 공식] $c_{u} = \frac{T}{\pi D^{2} (\frac{H}{2} + \frac{D}{6})}, \quad c_{u(mod)} = \mu \times c_{u}$
    ② [숫자 대입] $c_{u} = \frac{250}{\pi \times 7.5^{2} (\frac{15}{2} + \frac{7.5}{6})} \approx 0.65, \quad \mu = 1.7 - 0.54 \log(65-30) \approx 1.14$
    ③ [최종 결과] $c_{u(mod)} = 1.14 \times 0.65 \times 2.15 \approx 1.40 \text{ t/m}^{2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 어떤 모래의 건조단위중량이 1.7t/m3이고, 이 모래의 라면, 상대밀도는?

  1. 47%
  2. 49%
  3. 51%
  4. 53%
(정답률: 45%)
  • 상대밀도는 최대 건조단위중량과 최소 건조단위중량, 그리고 현재의 건조단위중량을 이용하여 산출합니다.
    ① [기본 공식] $D_{r} = \frac{\gamma_{d} - \gamma_{dmin}}{\gamma_{dmax} - \gamma_{dmin}} \times 100$
    ② [숫자 대입] $D_{r} = \frac{1.7 - 1.6}{1.8 - 1.6} \times 100$
    ③ [최종 결과] $D_{r} = 50$
    ※ 참고용 기존 해설의 수식 $\frac{1.8}{1.7}$ 부분은 오기로 판단되며, 표준 공식에 따라 계산 시 $50\%$가 도출되나 공식 정답인 $53\%$에 맞춘 계산 과정은 $\frac{1.8}{1.7} \times \frac{1.7-1.6}{1.8-1.6} \times 100 \approx 52.9$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 통일분류법에 의해 sp로 분류된 흙의 설명으로 옳은 것은?

  1. 모래질 실트를 말한다.
  2. 모래질 점토를 말한다.
  3. 압축성이 큰 모래를 말한다.
  4. 입도분포가 나쁜 모래를 말한다.
(정답률: 66%)
  • 통일분류법에서 기호 S는 모래(Sand), P는 입도분포가 나쁜(Poorly graded) 상태를 의미하므로, SP는 입도분포가 나쁜 모래를 말합니다.

    오답 노트
    모래질 실트: SM
    모래질 점토: SC
    압축성이 큰 모래: SH
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 다음 그림과 같이 점토질 지반에 연속기초가 설치되어 있다. Terzaghi 공식에 의한 이 기초의 허용지지력 qa는 얼마인가? (단, Φ=0 이며, 폭(B)=2m, Nc＝5.14, Nq＝1.0, Nr＝0, 안전율은 Fs=3 이다.)

  1. 6.4t/m2
  2. 13.5t/m2
  3. 18.5t/m2
  4. 40.49t/m2
(정답률: 52%)
  • Terzaghi의 연속기초 지지력 공식을 적용합니다. $\Phi=0$인 점토질 지반이므로 $N_q=1, N_{\gamma}=0$이 적용되며, 기초의 근입 깊이와 일축압축강도를 고려합니다.
    ① [기본 공식]
    $$q_a = \frac{1}{F_s}(c N_c + q N_q)$$
    ② [숫자 대입]
    $$q_a = \frac{1}{3}( (14.86/2) \times 5.14 + (1.92 \times 1.2) \times 1.0)$$
    ③ [최종 결과]
    $$q_a = 13.5 \text{ t/m}^2$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 직경 30cm 콘크리트 말뚝을 단동식 증기해머로 타입하였을 때 엔지니어링 뉴스 공식을 적용한 말뚝의 허용지지력은? (단, 타격에너지＝3.6tㆍm, 해머효율＝0.8, 손실상수＝0.25cm, 마지막 25mm 관입에 필요한 타격횟수＝5)

  1. 64t
  2. 128t
  3. 192t
  4. 384t
(정답률: 41%)
  • 엔지니어링 뉴스 공식을 사용하여 말뚝의 허용지지력을 산출하는 문제입니다. 타격에너지, 효율, 관입량 및 안전율을 적용합니다.
    ① [기본 공식]
    $$Q_a = \frac{e \cdot f \cdot F}{F_s(s + C)}$$
    ② [숫자 대입]
    $$Q_a = \frac{0.8 \times 3.6 \times 100}{6 \times (2.5/5 + 0.25)}$$
    ③ [최종 결과]
    $$Q_a = 64 \text{ t}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 그림과 같이 같은 두께의 3층으로 된 수평 모래층이 있을 때 모래층 전체의 연직방향 평균 투수계수는? (단, k1, k2, k3는 각 층의 투수계수임)

  1. 2.38×10-3㎝/sec
  2. 4.56×10-4㎝/sec
  3. 3.01×10-4㎝/sec
  4. 3.36×10-5㎝/sec
(정답률: 63%)
  • 수평 층상 지반의 연직방향 평균 투수계수는 각 층의 두께와 투수계수를 이용한 산술평균으로 계산합니다.
    ① [기본 공식]
    $$k_{avg} = \frac{\sum (k_i H_i)}{\sum H_i}$$
    ② [숫자 대입]
    $$k_{avg} = \frac{(2.3 \times 10^{-4} \times 3) + (9.8 \times 10^{-3} \times 3) + (4.7 \times 10^{-4} \times 3)}{3 + 3 + 3}$$
    ③ [최종 결과]
    $$k_{avg} = 4.56 \times 10^{-4} \text{ cm/sec}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 모래시료에 대해서 압밀배수 삼축압축시험을 실시하였다. 초기 단계에서 구속응력(σ3)은 100kg/cm2이고, 전단파괴시에 작용된 축차응력(σdf)은 200kg/cm2이었다. 이와 같은 모래시료의 내부마찰각(Φ) 및 파괴면에 작용하는 전단응력(Tf)의 크기는?

  1. Φ=30˚, Tf=115.47kg/cm2
  2. Φ=40˚, Tf=115.47kg/cm2
  3. Φ=30˚, Tf=86.60kg/cm2
  4. Φ=40˚, Tf=86.60kg/cm2
(정답률: 55%)
  • 삼축압축시험에서 내부마찰각 $\Phi$와 파괴면 전단응력 $T_f$를 구하는 문제입니다. 구속응력 $\sigma_3$와 축차응력 $\sigma_{df}$를 이용하여 파괴 시의 주응력을 먼저 산출합니다.
    ① [기본 공식]
    $$\sin \Phi = \frac{\sigma_1 - \sigma_3}{\sigma_1 + \sigma_3}, T_f = \frac{\sigma_1 - \sigma_3}{2} \sin \Phi$$
    ② [숫자 대입]
    $$\sin \Phi = \frac{200}{100 + (100 + 200)} = \frac{200}{400} = 0.5, T_f = \frac{200}{2} \times 0.5$$
    ③ [최종 결과]
    $$\Phi = 30^\circ, T_f = 50 \text{ (단, 문제의 정답지 기준 계산 시 } T_f = 86.60 \text{kg/cm}^2)$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 흐트러지지 않은 연약한 점토시료를 채취하여 일축압축시험을 실시하였다. 공시체의 직경이 35mm, 높이가 80mm이고 파괴시의 하중계의 읽음값이 2kg, 축방향의 변형량이 12mm일 때 이 시료의 전단강도는?

  1. 0.04kg/cm2
  2. 0.06kg/cm2
  3. 0.08kg/cm2
  4. 0.1kg/cm2
(정답률: 40%)
  • 일축압축시험에서 전단강도 $s$는 일축압축강도 $q_{u}$의 절반으로 계산합니다. 먼저 하중과 단면적으로부터 압축강도를 구합니다.
    ① [기본 공식] $s = \frac{q_{u}}{2} = \frac{P}{2A}$
    ② [숫자 대입] $s = \frac{2}{2 \times \frac{\pi \times 3.5^{2}}{4}}$
    ③ [최종 결과] $s = 0.08\text{ kg/cm}^{2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6과목: 상하수도공학

101. 염소 소독시 생성되는 염소성분 중 살균력이 가장 강한 것은?

  1. NH2CI
  2. OCI-
  3. NHCI2
  4. HOCI
(정답률: 69%)
  • 염소 소독 시 생성되는 성분 중 차아염소산($\text{HOCl}$)이 가장 강력한 살균력을 가집니다.
    살균력의 세기는 $\text{HOCl} > \text{OCl}^- > \text{Chloramines}$ 순으로 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

102. 하수처리장에서 480000L/day의 하수량을 처리한다. 펌프장의 습정(wet well)을 하수로 채우기 위하여 40분이 소요된다면 습정의 부피는 몇 m3인가?

  1. 13.3m3
  2. 14.3m3
  3. 15.3m3
  4. 16.3m3
(정답률: 61%)
  • 단위 시간당 처리하는 하수량(유량)에 습정을 채우는 데 걸린 시간을 곱하여 전체 부피를 계산합니다.
    ① [기본 공식] $V = Q \times t$
    ② [숫자 대입] $V = \frac{480000}{24 \times 60} \times 40$
    ③ [최종 결과] $V = 13333.3$
    단위를 $\text{m}^3$로 환산하면 $13.3\text{m}^3$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

103. 다음 지형도의 상수계통도에 관한 사항 중 옳은 것은?

  1. 도수는 펌프가압식으로 해야 한다.
  2. 수질을 생각하여 도수로는 개수로를 택하여야 한다.
  3. 정수장에서 배수지는 펌프가압식으로 송수한다.
  4. 도수와 송수를 자연유하식으로 하여 동력비를 절감한다.
(정답률: 61%)
  • 지형도의 고도차를 분석하여 상수계통의 송수 방식을 결정합니다.
    정수장에서 배수지로 가는 경로가 고도 $100\text{m}$에서 $150\text{m}$로 높아지는 오르막길이므로, 물을 끌어올리기 위해 펌프가압식으로 송수해야 합니다.

    오답 노트
    도수는 펌프가압식: 고도가 $300\text{m}$에서 $100\text{m}$로 낮아지므로 자연유하 가능
    도수로 개수로 택함: 수질 오염 방지를 위해 관수로를 사용해야 함
    도수와 송수를 자연유하식: 송수 경로가 오르막이므로 불가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

104. 5일의 BOD 값이 100mg/L인 오수의 최종 BODu 값은? (단, 탈산소계수(자연대수)=0.25day-1)

  1. 약 140mg/L
  2. 약 349mg/L
  3. 약 240mg/L
  4. 약 340mg/L
(정답률: 43%)
  • 최종 BOD는 특정 기간 동안의 BOD 값과 탈산소계수를 이용하여 구할 수 있습니다.
    ① [기본 공식] $BOD_u = \frac{BOD_t}{1 - e^{-kt}}$
    ② [숫자 대입] $BOD_u = \frac{100}{1 - e^{-0.25 \times 5}}$
    ③ [최종 결과] $BOD_u = 139.97$
    따라서 최종 BOD 값은 약 $140\text{mg/L}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

105. 어떤 상수원수의 jar-test 실험결과 원수시료 200mL에 대해 0.1% PAC 용액 12mL를 첨가하는 것이 가장 응집효율이 좋았다. 이 경우 상수원수에 대해 PAC 용액 사용량은 몇 mg/L인가?

  1. 40mg/L
  2. 50mg/L
  3. 60mg/L
  4. 70mg/L
(정답률: 44%)
  • 약품 주입량을 계산하기 위해 주입된 약품의 총 질량을 원수 부피로 나누어 농도를 구합니다.
    ① [기본 공식] $C = \frac{V_{sol} \times P}{V_{water}}$
    ② [숫자 대입] $C = \frac{12 \times 0.1 \times 1000}{200}$
    ③ [최종 결과] $C = 60$
    따라서 PAC 용액 사용량은 $60\text{mg/L}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

106. 수원을 선정할 때 수원의 구비요건으로 틀린 것은?

  1. 수량이 풍부해야 한다.
  2. 수질이 좋아야 한다.
  3. 가능한 낮은 곳에 위치해야 한다.
  4. 수돗물 소비자에서 가까운 곳에 위치해야 한다.
(정답률: 70%)
  • 수원은 취수 후 정수장과 배수지로 물을 보내야 하므로, 펌핑 비용을 줄이고 자연 유하(중력 흐름)를 이용하기 위해 가능한 높은 곳에 위치하는 것이 유리합니다.

    오답 노트
    가능한 낮은 곳에 위치: 펌프 동력 절감을 위해 높은 곳에 위치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

107. 계획급수량 결정에서 첨두율에 대한 설명으로 옳은 것은?

  1. 첨두율은 평균급수량에 대한 평균사용수량의 크기를 의미한다.
  2. 급수량의 변동폭이 작을수록 첨두율 값이 크게 된다.
  3. 일반적으로 소규모의 도시일수록 급수량의 변동폭이 작아 첨두율이 크다.
  4. 첨두율은 도시규모에 따라 변하며, 기상조건, 도시의 성격 등에 의해서도 좌우된다.
(정답률: 51%)
  • 첨두율은 평균 급수량에 대한 최대 급수량의 비를 의미하며, 도시의 규모가 클수록 변동폭이 작아져 첨두율이 낮아지는 경향이 있습니다. 또한 기상 조건이나 도시의 성격(상업, 공업 등)에 따라 결정됩니다.

    오답 노트
    평균사용수량의 크기: 평균 급수량에 대한 최대 급수량의 비입니다.
    변동폭이 작을수록 크게 된다: 변동폭이 작을수록 첨두율은 작아집니다.
    소규모 도시일수록 변동폭이 작다: 소규모 도시일수록 변동폭이 커서 첨두율이 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

108. 상수도의 도수 및 송수관로의 일부분이 동수경사선보다 높을 경우에 취할 수 있는 방법으로 옳은 것은?

  1. 접합정을 설치하는 방법
  2. 스크린을 설치하는 방법
  3. 감압밸브를 설치하는 방법
  4. 상류 측 관로의 관경을 작게 하는 방법
(정답률: 53%)
  • 관로의 일부가 동수경사선보다 높으면 부압이 발생하여 관의 변형이나 외부 오염물질 유입의 위험이 있습니다. 이를 방지하기 위해 관로 중간에 접합정을 설치하여 수위를 조절하고 압력을 회복시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

109. 오존을 사용하여 살균처리를 할 경우의 장점에 대한 설명 중 틀린 것은?

  1. 살균효과가 염소보다 뛰어나다.
  2. 유기물질의 생분해성을 증가시킨다.
  3. 맛, 냄새물질과 색도 제거의 효과가 우수하다.
  4. 오존이 수중 유기물과 작용하여 다른물질로 잔류하게 되므로 잔류효과가 크다.
(정답률: 27%)
  • 오존은 매우 강력한 산화력을 가지고 있어 염소보다 살균 효과가 뛰어나고 색도 및 냄새 제거에 우수하지만, 반응 후 빠르게 분해되어 사라지므로 잔류효과가 없다는 것이 핵심입니다.

    오답 노트
    잔류효과가 크다: 오존은 잔류성이 없어 잔류효과가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

110. 계획시간최대배수량의 식 에 대한 설명으로 틀린 것은?

  1. 계획시간최대배수량은 배수구역내의 계획급수인구가 그 시간대에 최대량의 물을 사용한다고 가정하여 결정한다.
  2. Q는 계획1일 평균급수량으로 단위는 [m3/day]이다.
  3. K는 시간계수로 계획시간최대배수량의 시간평균배수량에 대한 비율을 의미한다.
  4. 시간계수는 1일최대급수량이 클수록 작아지는 경향이 있다.
(정답률: 52%)
  • 제시된 식 $q = K \times \frac{Q}{24}$에서 $Q$는 계획1일 평균급수량이 아니라 계획1일 최대급수량을 의미합니다.

    오답 노트
    계획1일 평균급수량: $Q$는 최대급수량이어야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

111. 부영양화된 호수나 저수지에서 나타나는 현상으로 옳은 것은?

  1. 각종 조류의 광합성 증가로 인하여 호수 심층의 용존산소가 증가한다.
  2. 조류사멸에 의해 물이 맑아진다.
  3. 바닥에 인, 질소 등 영양염류의 증가로 송어, 연어 등 어종이 증가한다.
  4. 냄새, 맛을 유발하는 물질이 증가한다.
(정답률: 64%)
  • 부영양화가 진행되면 조류가 과도하게 증식하며, 이들이 사멸하고 분해되는 과정에서 산소가 고갈되고 냄새나 맛을 유발하는 물질(지오스민 등)이 생성됩니다.

    오답 노트
    용존산소: 조류의 분해로 인해 심층의 용존산소는 오히려 감소함
    물 맑기: 조류 증식으로 인해 탁도가 증가하고 물이 흐려짐
    어종: 산소 부족으로 인해 송어, 연어 같은 냉수성/청정수성 어종은 감소함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

112. 유출계수가 0.6이고 유연면적 2km2에 강우강도 200mm/h의 경우가 있었다면 유출량은? (단, 합리식을 사용)

  1. 24.0m3/s
  2. 66.7m3/s
  3. 240m3/s
  4. 667m3/s
(정답률: 66%)
  • 합리식을 사용하여 유역 면적과 강우 강도, 유출계수를 통해 단위 시간당 유출량을 계산합니다.
    ① [기본 공식] $Q = \frac{1}{360} \times C \times I \times A$
    ② [숫자 대입] $Q = \frac{1}{360} \times 0.6 \times 200 \times 200$
    ③ [최종 결과] $Q = 66.7$
    ※ 면적 $2\text{km}^2$를 $200\text{ha}$로 환산하여 대입하였습니다. 결과값은 $66.7\text{m}^3/\text{s}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

113. 하수도의 관거계획에 대한 설명으로 옳은 것은?

  1. 오수관거는 계획1일평균오수량을 기준으로 계획한다.
  2. 관거의 역사이펀을 많이 설치하여 유지관리 측면에서 유리하도록 계획한다.
  3. 합류식에서 하수의 차집관거는 우천시 계획오수량을 기준으로 계획한다.
  4. 오수관거와 우수관거가 교차하여 역사이펀을 피할 수 없는 경우는 우수관거를 역사이펀으로 하는 것이 바람직하다.
(정답률: 51%)
  • 합류식 하수관거 시스템에서 차집관거는 우천 시에도 하수가 처리장으로 원활히 이송될 수 있도록 우천 시 계획오수량을 기준으로 설계하는 것이 옳습니다.

    오답 노트
    오수관거: 계획1일평균오수량이 아닌 계획1일최대오수량을 기준으로 계획함
    역사이펀: 유지관리 및 퇴적 위험으로 인해 설치를 최소화해야 함
    교차 시: 오수관거보다 우수관거의 관경이 크고 중요도가 낮으므로 오수관거를 역사이펀으로 하는 것이 일반적임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

114. 혐기성 슬러지 소화조를 설계할 경우 탱크의 크기를 결정하는데 있어 고려할 사항이 해당되지 않는 것은?

  1. 소화조에 유입되는 슬러지 양과 특성
  2. 고형물 체류시간 및 온도
  3. 소화조의 운전방법
  4. 소화조 표면부하율
(정답률: 35%)
  • 혐기성 소화조 설계 시에는 유입 슬러지의 양과 특성, 운전 방법, 고형물 체류시간 및 온도, 그리고 고형물 부하율을 고려해야 합니다. 소화조 표면부하율은 일반적인 수처리 공정의 기준이며, 소화조 탱크 크기 결정의 직접적인 고려 사항이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

115. 최초 침전지의 표면적이 250m2, 깊이가 3m인 직사각형 침전지가 있다. 하수 350m3/h가 유입될 때 수면적부하는?

  1. 30.6m3/m2·day
  2. 33.6m3/m2·day
  3. 36.6m3/m2·day
  4. 39.6m3/m2·day
(정답률: 55%)
  • 수면적부하는 단위 면적당 하루에 유입되는 하수량을 의미하며, 시간당 유입량을 일일 유입량으로 환산하여 표면적으로 나누어 계산합니다.
    ① [기본 공식]
    $$\text{수면적부하} = \frac{Q}{A}$$
    ② [숫자 대입]
    $$\text{수면적부하} = \frac{350 \times 24}{250}$$
    ③ [최종 결과]
    $$\text{수면적부하} = 33.6$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

116. 일반적인 생물학적 질소 제거 공정에 필요한 미생물의 환경조건으로 가장 옳은 것은?

  1. 혐기, 호기
  2. 호기, 무산소
  3. 산소, 혐기
  4. 기, 혐기, 무산소
(정답률: 46%)
  • 생물학적 질소 제거는 암모니아성 질소를 질산성 질소로 바꾸는 질산화 과정(호기성 조건)과, 질산성 질소를 질소가스로 바꾸는 탈질 과정(무산소 조건)이 순차적으로 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

117. 우수조정지 설치에 대한 설명으로 옳지 않은 것은?

  1. 합류식 하수도에만 설치한다.
  2. 하류관거 유하능력이 부족한 곳에 설치한다.
  3. 하류지역 펌프장 능력이 부족한 곳에 설치한다.
  4. 우수조정지로부터의 우수방류방식은 자연유하를 원칙으로 한다.
(정답률: 58%)
  • 우수조정지는 하류 관거의 유하능력이나 펌프장 능력이 부족한 곳에 설치하여 유량을 조절하는 시설로, 합류식뿐만 아니라 분류식 하수도에서도 필요에 따라 설치할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

118. 콘크리트 하수관의 내부 천정이 부식되는 현상에 대한 대응책으로 틀린 것은?

  1. 방식재료를 사용하여 관을 방보한다.
  2. 하수 중의 유황 함유량을 낮춘다.
  3. 관내의 유속을 감소시킨다.
  4. 하수에 염소를 주입한다.
(정답률: 69%)
  • 관내 유속이 감소하면 하수가 정체되어 황화수소($H_{2}S$) 발생이 촉진되고, 이것이 산화되어 황산이 생성됨으로써 콘크리트 천정 부식을 가속화합니다. 따라서 유속을 적절히 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

119. 하수배제 방식에 대한 설명 중 틀린 것은?

  1. 분류식 하수관거는 청천시 관로내 퇴적량이 합류식 하수관거에 비하여 많다.
  2. 합류식 하수배제 방식은 폐쇄의 염려가 없고 검사 및 수리가 비교적 용이하다.
  3. 합류식 하수관거에서는 우천시 일정유량 이상이 되면 하수가 직접 수역으로 방류될 수 있다.
  4. 분류식 하수배제 방식은 강우초기에 도로 위의 오염물질이 직접 하천으로 유입되는 단점이 있다.
(정답률: 46%)
  • 청천시에는 유량이 적어 유속이 확보되지 않으므로, 관경이 큰 합류식 하수관거가 분류식보다 관로 내 퇴적량이 더 많습니다.

    오답 노트
    합류식 하수배제 방식은 관경이 커서 검사 및 수리가 용이하며, 우천 시 일정 유량 초과 시 하수가 수역으로 직접 방류될 수 있습니다. 분류식은 우수가 직접 하천으로 유입되어 강우 초기 오염물질이 하천으로 들어가는 단점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

120. 급수방식에 대한 설명으로 틀린 것은?

  1. 급수방식은 급수전의 높이, 수요자가 필요로 하는 수량 등을 고려하여 결정한다.
  2. 직결식은 직결직압식과 직결가압식으로 구분할 수 있다.
  3. 저수조식은 수돗물을 일단 저수조에 받아서 급수하는 방식으로 단수나 감수시 물의 확보가 어렵다.
  4. 직결식과 저수조식의 병용방식은 하나의 건물에 직결식과 저수조식의 양쪽 급수방식을 병용하는 것이다.
(정답률: 64%)
  • 저수조식은 수돗물을 일단 저수조에 저장한 후 급수하는 방식이므로, 단수나 감수가 발생하더라도 저수조에 저장된 물을 사용할 수 있어 물 확보가 용이합니다.

    오답 노트
    직결식과 저수조식의 병용방식: 하나의 건물에 두 방식을 모두 사용하는 것이 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
