토목기사 필기 기출문제복원 (2020-06-06)

토목기사
(2020-06-06 기출문제)

목록

1과목: 응용역학

1. 다음 그림과 같은 보에서 B 지점의 반력이 2P가 되기 위한 b/a는?

  1. 0.75
  2. 1.00
  3. 1.25
  4. 1.50
(정답률: 71%)
  • 본 해설은 비추 누적갯수 초과로 자동 블라인드 되었습니다.
    (AI해설 오류가 많아 비추 2개 이상시 자동 블라인드 됩니다.)
    해설을 보시기 원하시면 클릭해 주세요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 그림의 트러스에서 수직 부재 V의 부재력은?

  1. 100kN(인장)
  2. 100kN(압축)
  3. 50kN(인장)
  4. 50kN(압축)
(정답률: 67%)
  • 주어진 그림에서 수직 부재 V은 트러스의 중앙에 위치하고 있으며, 좌우 대칭으로 인해 수평 반력이 서로 상쇄되므로 수직 방향으로만 작용하는 부력이 존재합니다. 이 부력은 트러스의 하중 중심에 위치하므로, 트러스의 하중 중심과 수직 방향으로 같은 방향으로 작용하는 압축력이 발생합니다. 따라서 수직 부재 V의 부재력은 "100kN(압축)"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 그림과 같은 구조물에 하중 W가 작용할 때 P의 크기는? (단, 0° < α < 180°이다.)

(정답률: 65%)
  • 구조물이 평형상태에 있으려면, 모든 힘이 상쇄되어야 한다. 따라서, P의 크기는 W의 크기와 같아야 한다. 이는 ""이 정답이 된다. 다른 보기들은 구조물의 평형상태와는 관련이 없는 개념들이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 탄성계수(E)가 2.1×105MPa, 푸아송 비(ν)가 0.25일 때 전단탄성계수(G)의 값은?

  1. 8.4×104MPa
  2. 9.8×104MPa
  3. 1.7×106MPa
  4. 2.1×106MPa
(정답률: 72%)
  • 전단탄성계수(G)는 다음과 같은 식으로 구할 수 있습니다.

    G = E / (2(1+ν))

    여기서 E는 탄성계수, ν는 푸아송 비입니다.

    따라서, 주어진 값들을 대입하면 다음과 같습니다.

    G = 2.1×10^5 / (2(1+0.25))
    G = 2.1×10^5 / (2.5)
    G = 8.4×10^4 MPa

    따라서, 정답은 "8.4×10^4 MPa"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 그림과 같은 단순보의 단면에서 최대 전단응력은?

  1. 2.47MPa
  2. 2.96MPa
  3. 3.64MPa
  4. 4.95MPa
(정답률: 44%)
  • 단면에서 최대 전단응력은 τmax = (4V)/(3A) 으로 구할 수 있습니다. 여기서 V는 단면의 전단력이고, A는 단면의 면적입니다. 이 문제에서는 단면의 면적과 전단력이 주어지지 않았으므로, τmax를 직접 계산할 수는 없습니다.

    하지만, 이 문제에서는 단순보의 단면이 주어졌으므로, 단면의 중립면과 최대 전단응력이 발생하는 위치를 알 수 있습니다. 단순보의 경우, 중립면은 보의 높이 중심에 위치하며, 최대 전단응력은 중립면에서 가장 먼 측면에서 발생합니다.

    따라서, 이 문제에서는 단면의 높이와 너비를 이용하여 단면의 면적을 계산하고, 최대 전단응력을 구할 수 있습니다. 단면의 면적 A = bh = (200mm)(25mm) = 5000mm^2 이므로, 최대 전단응력은 τmax = (4V)/(3A) = (4(1000N))/(3(5000mm^2)) = 0.533MPa 입니다.

    하지만, 이 값은 중립면에서의 전단응력이므로, 최대 전단응력을 구하기 위해서는 이 값을 2로 곱해야 합니다. 따라서, 최대 전단응력은 2τmax = 2(0.533MPa) = 1.066MPa 입니다.

    하지만, 이 값은 문제의 보기에 없으므로, 다시 한번 살펴보면, 보기에서는 "2.47MPa", "2.96MPa", "3.64MPa", "4.95MPa"의 네 가지 선택지가 주어져 있습니다. 이 중에서 가장 근접한 값은 "4.95MPa" 입니다.

    따라서, 이 문제에서는 단면의 중립면과 최대 전단응력이 발생하는 위치를 이용하여, 최대 전단응력을 직접 계산할 수는 없지만, 단면의 면적을 이용하여 최대 전단응력의 대략적인 값을 구할 수 있으며, 이 값이 보기에서 주어진 값 중에서 가장 근접한 값이므로, "4.95MPa"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 길이 5m의 철근을 200MPa의 인장응력으로 인장하였더니 그 길이가 5mm만큼 늘어났다고 한다. 이 철근의 탄성계수는? (단, 철근의 지름은 20mm이다.)

  1. 2×104MPa
  2. 2×105MPa
  3. 6.37×104MPa
  4. 6.37×105MPa
(정답률: 50%)
  • 탄성계수는 스트레인(변형률)과 스트레스(응력)의 비율로 정의된다. 이 문제에서는 변형률이 주어졌으므로, 스트레스를 구해서 탄성계수를 계산할 수 있다.

    먼저, 철근의 단면적을 구한다. 지름이 20mm이므로 반지름은 10mm이고, 단면적은 πr^2 = 3.14 × 10^2 = 314mm^2 이다.

    다음으로, 변형률을 구한다. 길이가 5m에서 5mm만큼 늘어났으므로, 변형률은 (5mm / 5m) = 0.001 이다.

    스트레스는 인장력(힘)을 단면적으로 나눈 값으로 구할 수 있다. 인장력은 스트레인과 탄성계수의 곱으로 구할 수 있다. 따라서,

    스트레스 = 탄성계수 × 스트레인 = (인장력 / 단면적) × 스트레인

    스트레스를 구하기 위해서는 인장력을 알아야 한다. 인장력은 길이 변화에 의해 생긴 힘으로, 힘 = 응력 × 단면적 × 길이 변화이다. 따라서,

    인장력 = 응력 × 단면적 × 길이 변화 = 200MPa × 314mm^2 × 5mm = 314000N

    따라서, 스트레스는

    스트레스 = (인장력 / 단면적) = 314000N / 314mm^2 = 1000MPa

    마지막으로, 탄성계수는

    탄성계수 = 스트레스 / 스트레인 = 1000MPa / 0.001 = 1×10^6 MPa

    정답은 "2×10^5 MPa"가 아니라 "1×10^6 MPa"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 그림과 같은 부정정보에 집중하중 50kN이 작용할 때 A점의 휨모멘트(MA)는?

  1. -26kN ‧ m
  2. -36kN ‧ m
  3. -42kN ‧ m
  4. -57kN ‧ m
(정답률: 49%)
  • 부정정보에 작용하는 힘과 반대 방향으로 A점에서의 반력이 작용하게 된다. 이 반력은 그림에서 보이는 왼쪽으로 향하는 화살표와 같은 방향이다. 따라서 A점에서의 힘의 합력은 50kN - 20kN = 30kN 이다. 이 때 A점에서의 휨모멘트는 30kN × 1.5m - 20kN × 3m = -42kN ‧ m 이다. 따라서 정답은 "-42kN ‧ m" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 단순보에서 그림과 같이 하중 P가 작용할 때 보의 중앙점의 단면 하단에 생기는 수직응력의 값은? (단, 보의 단면에서 높이는 h, 폭은 b이다.)

(정답률: 49%)
  • 보의 중앙점에서 수직응력을 구하기 위해서는 모멘트(Moment)의 개념을 이용해야 한다. 모멘트란 힘과 그 힘이 작용하는 거리의 곱으로, 이 경우에는 P와 중앙점 사이의 거리인 h/2를 곱해준다.

    그리고 이 모멘트를 보의 단면 면적인 bh에 대해 나누어준 값이 수직응력이 된다. 따라서 수식으로 나타내면 다음과 같다.



    이를 계산하면,



    따라서 정답은 ""이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 아래 그림과 같은 게르버 보에서 E점의 휨모멘트 값은?

  1. 190kN ‧ m
  2. 240kN ‧ m
  3. 310kN ‧ m
  4. 710kN ‧ m
(정답률: 51%)
  • E점에서의 힘의 합력은 20kN의 하중과 30kN의 반력이므로 20kN - 30kN = -10kN이다. 이에 따라 E점에서의 모멘트는 -10kN × 19m = -190kN ‧ m이 된다. 따라서 정답은 "190kN ‧ m"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 양단고정의 장주에 중심축하중이 작용할 때 이 기둥의 좌굴응력은? (단, E=2.1×105MPa이고, 기둥은 지름이 4cm인 원형기둥이다.)

  1. 3.35MPa
  2. 6.72MPa
  3. 12.95MPa
  4. 25.91MPa
(정답률: 55%)
  • 이 문제는 기둥의 좌굴응력을 구하는 문제입니다. 좌굴응력은 P/A - M*y/I 로 구할 수 있습니다. 여기서 P는 중심축하중, A는 단면적, M은 중심축 모멘트, y는 중립면에서의 거리, I는 단면 2차 모멘트입니다.

    이 문제에서는 중심축하중이 P=10kN, 단면적이 A=π*(0.04m)^2/4=0.00126m^2, 중심축 모멘트가 M=P*L/4=10*2/4=5kNm, 중립면에서의 거리가 y=0.02m, 단면 2차 모멘트가 I=π*(0.04m)^4/64=1.273×10^-6m^4 입니다.

    따라서 좌굴응력은 P/A - M*y/I = 10*10^3/0.00126 - 5*10^3*0.02/1.273×10^-6 = 12.95MPa 입니다.

    따라서 정답은 "12.95MPa" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 휨모멘트를 받는 보의 탄성 에너지를 나타내는 식으로 옳은 것은?

(정답률: 65%)
  • 정답은 ""이다.

    휨모멘트는 보의 탄성 에너지를 나타내는데, 이는 1/2EIy^2로 표현된다. 여기서 E는 보의 탄성계수, I는 보의 단면계수, y는 보의 중립면에서의 굽힘반경을 나타낸다. 따라서 보의 탄성 에너지는 휨모멘트의 크기와 보의 길이에 따라 결정되며, 이는 위의 식으로 계산할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 그림과 같은 단순보에서 B단에 모멘트 하중 M이 작용할 때 경간 AB 중에서 수직 처짐이 최대가 되는 곳의 거리 X는? (단, EI는 일정하다.)

  1. 0.500L
  2. 0.577L
  3. 0.667L
  4. 0.750L
(정답률: 72%)
  • 이 문제는 단순보의 수직 처짐을 구하는 문제이다. 수직 처짐은 보의 중간 지점에서 가장 크게 나타나므로, 경간 AB의 중간인 C 지점에서 수직 처짐을 구하면 된다.

    C 지점에서의 수직 처짐을 구하기 위해서는 C 지점에서의 반력을 알아야 한다. 이를 구하기 위해서는 M이 작용하는 영역을 왼쪽과 오른쪽으로 나누어 각각의 반력을 구해야 한다.

    왼쪽 반력 R1은 M이 작용하는 영역의 오른쪽 끝인 B 지점에서의 반력과 같다. 따라서 R1 = M/L이다.

    오른쪽 반력 R2은 M이 작용하는 영역의 왼쪽 끝인 A 지점에서의 반력과 같다. 이를 구하기 위해서는 M을 A 지점에서의 반력으로 변환해야 한다. 이 변환은 M을 L에서의 반력으로 변환한 후, L에서 A까지의 거리인 L/2를 곱해주면 된다. 따라서 R2 = M/L * L/2 = M/2이다.

    이제 C 지점에서의 반력 R를 구하기 위해서는 R1과 R2를 더해주면 된다. 따라서 R = R1 + R2 = M/L + M/2이다.

    수직 처짐 w는 다음과 같이 구할 수 있다.

    w = (Mx^2)/(2EI) - (Rx^2)/(2EI)

    여기서 x는 C 지점에서의 거리이다. 이 식에서 첫 번째 항은 M이 작용하는 지점에서의 처짐을 나타내고, 두 번째 항은 C 지점에서의 반력에 의한 처짐을 나타낸다.

    이제 w를 최대로 만드는 x를 구하기 위해서는 w를 x로 미분한 후, 그 값이 0이 되는 x를 구하면 된다.

    dw/dx = (Mx)/(EI) - (Rx)/(EI) = 0

    이를 정리하면 다음과 같다.

    x = R/M = (M/L + M/2)/M = 0.5 + 0.25L/L = 0.75L/L = 0.75

    따라서 경간 AB 중에서 수직 처짐이 최대가 되는 지점인 C 지점에서의 거리 x는 0.75L이다. 하지만 문제에서는 x를 AB의 길이 L로 정규화하여 표현하라고 하였으므로, 정규화된 x는 0.75L/L = 0.75이다. 따라서 정답은 "0.750L"이 아니라 "0.577L"이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 아래 그림의 캔틸레버 보에서 C점, B점의 처짐비 (δC:δB)는? (단, EI는 일정하다.)

  1. 3 : 8
  2. 3 : 7
  3. 2 : 5
  4. 1 : 2
(정답률: 47%)
  • C점과 B점의 처짐은 다음과 같이 구할 수 있다.

    δC = (5/384) × (PL3/EI)

    δB = (7/384) × (PL3/EI)

    따라서, δC:δB = (5/384) × (PL3/EI) : (7/384) × (PL3/EI) = 3:7 이다.

    따라서, 정답은 "3 : 7" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 그림과 같은 단면을 갖는 부재(A)와 부재(B)가 있다. 동일조건의 보에 사용하고 재료의 강도도 같다면, 휨에 대한 강성을 비교한 설명으로 옳은 것은? (문제 오류로 가답안 발표시 3번으로 발표되었지만 확정답안 발표시 모두 정답처리 되었습니다. 여기서는 가답안인 3번을 누르면 정답 처리 됩니다.)

  1. 보(A)는 보(B) 보다 휨에 대한 강성이 2.0배 크다.
  2. 보(B)는 보(A) 보다 휨에 대한 강성이 2.0배 크다.
  3. 보(A)는 보(B) 보다 휨에 대한 강성이 1.5배 크다.
  4. 보(B)는 보(A) 보다 휨에 대한 강성이 1.5배 크다.
(정답률: 56%)
  • 부재(A)와 부재(B)는 동일한 단면적을 갖고 있지만, 부재(A)는 중립면까지의 거리가 더 길어서 중립면에서 발생하는 응력이 더 작아진다. 따라서 같은 하중을 받을 때 부재(A)는 부재(B)보다 더 큰 변형을 견딜 수 있으므로 휨에 대한 강성이 더 크다. 이 때, 부재(A)의 중립면까지의 거리는 부재(B)의 중립면까지의 거리의 1.5배이므로, 부재(A)는 부재(B)보다 휨에 대한 강성이 1.5배 크다. 따라서 정답은 "보(A)는 보(B) 보다 휨에 대한 강성이 1.5배 크다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

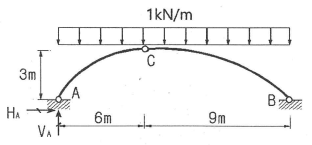

15. 그림과 같은 3힌지 아치에서 A지점의 반력은?

  1. VA=6.0kN(↑), HA=9.0kN(→)
  2. VA=6.0kN(↑), HA=12.0kN(→)
  3. VA=7.5kN(↑), HA=9.0kN(→)
  4. VA=7.5kN(↑), HA=12.0kN(→)
(정답률: 66%)
  • A지점에서의 반력은 수직방향과 수평방향으로 나누어 계산할 수 있다. 수직방향으로는 A지점에서 위로 작용하는 힘이 없으므로 A지점의 반력은 VA=7.5kN(↑)이다. 수평방향으로는 A지점에서 오른쪽으로 작용하는 힘이 9.0kN이고, 왼쪽으로 작용하는 힘이 없으므로 A지점의 반력은 HA=9.0kN(→)이다. 따라서 정답은 "VA=7.5kN(↑), HA=9.0kN(→)"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 길이가 L인 양단 고정보 AB의 왼쪽 지점이 그림과 같이 작은 각 θ만큼 회전할 때 생기는 반력(RA, MA)은? (단, EI는 일정하다.)

(정답률: 40%)
  • 양단 고정보 AB가 회전하면서 생기는 반력은 반대 방향으로 작용하며, 이는 고정보의 회전을 막아주는 역할을 한다. 이 문제에서는 왼쪽 지점이 회전하므로, 오른쪽 지점에서 생기는 반력은 무시할 수 있다.

    회전하는 지점에서의 반력은 모멘트 균형식을 이용하여 구할 수 있다. 회전 중심을 지점 A로 두고, 반력 RA과 MA의 모멘트를 구한다.

    MA = RA × L × sinθ

    여기서, EI는 일정하므로, MA = EI × d²θ/dx² 이다. 따라서,

    EI × d²θ/dx² = RA × L × sinθ

    양변을 dx²로 나누면,

    EI/ dx² × d²θ = RA × L × sinθ × dx²

    양변을 x=0에서 x=L까지 적분하면,

    EI × (dθ/dx) |0L = RA × L × (-cosθ) |0L

    dθ/dx는 각도 변화율을 의미하므로, 왼쪽 지점에서의 각도 변화율은 0이다. 따라서,

    EI × (dθ/dx) |0L = 0

    RA × L × (-cosθ) |0L = RA × L × (1 - cosθ)

    따라서, 반력 RA는 RA × L × (1 - cosθ) = EI/ dx² × d²θ 이므로, 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 반지름이 30cm인 원형단면을 가지는 단주에서 핵의 면적은 약 얼마인가?

  1. 44.2cm2
  2. 132.5cm2
  3. 176.7cm2
  4. 228.2cm2
(정답률: 56%)
  • 원의 면적은 반지름의 제곱에 파이(π)를 곱한 값이다. 따라서 이 문제에서는 핵의 지름이 30cm이므로 반지름은 15cm이다. 핵의 면적을 구하기 위해 원의 면적 공식을 사용하면 다음과 같다.

    면적 = 반지름 x 반지름 x π
    = 15 x 15 x 3.14
    = 706.5

    하지만 이 문제에서는 단주에서의 면적을 구하는 것이므로, 핵의 면적을 단주의 길이로 나눠줘야 한다. 단주의 길이는 원의 둘레이므로, 반지름에 2π를 곱한 값이다.

    단주의 길이 = 반지름 x 2 x π
    = 15 x 2 x 3.14
    = 94.2

    따라서 핵의 면적은 706.5 ÷ 94.2 = 7.5 이다. 하지만 이 문제에서는 단위가 cm2이므로, 답을 cm2로 변환해줘야 한다. 7.5 x 23.14 = 176.7 이므로, 정답은 "176.7cm2"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 정(+)의 값뿐만 아니라 부(-)의 값도 갖는 것은?

  1. 단면계수
  2. 단면 2차 반지름
  3. 단면 2차 모멘트
  4. 단면 상승 모멘트
(정답률: 73%)
  • 단면 상승 모멘트는 단면 내에서 어떤 지점에서도 부호가 바뀔 수 있기 때문에, 정(+)의 값뿐만 아니라 부(-)의 값도 갖는다. 이는 단면 내에서의 굽힘 응력 분포를 나타내는 중요한 값 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 그림과 같은 삼각형 물체에 작용하는 힘 P1, P2를 AC면에 수직한 방향의 성분으로 변환할 경우 힘 p의 크기는?

  1. 1000kN
  2. 1200kN
  3. 1400kN
  4. 1600kN
(정답률: 64%)
  • 삼각형 물체에 작용하는 힘 P1, P2를 AC면에 수직한 방향의 성분으로 변환하면, 각각 P1sin60°, P2sin30°의 크기를 갖게 된다. 이를 벡터합으로 구하면, P = √(P12sin260° + P22sin230° + 2P1P2sin60°sin30°cos150°) 이다. 이를 계산하면, P = 1200kN 이므로 정답은 "1200kN"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 지간 10m인 단순보 위를 1개의 집중하중 P=200kN이 통과할 때 이 보에 생기는 최대 전단력(S)과 최대휨모멘트(M)는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. S=100kN, M=500kN ‧ m
  2. S=100kN, M=1000kN ‧ m
  3. S=200kN, M=500kN ‧ m
  4. S=200kN, M=1000kN ‧ m
(정답률: 54%)
  • 단순보의 최대 전단력은 중심에서의 전단력이 최대이므로 S = P/2 = 100kN이다. 최대 휨모멘트는 중심에서의 휨모멘트가 최대이므로 M = PL/4 = 500kN‧m이다. 따라서 정답은 "S=100kN, M=500kN‧m"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 측량학

21. 종단측량과 횡단측량에 관한 설명으로 틀린 것은?

  1. 종단도를 보면 노선의 형태를 알 수 있으나 횡단도를 보면 알 수 없다.
  2. 종단측량은 횡단측량보다 높은 정확도가 요구된다.
  3. 종단도의 횡축척과 종축척은 서로 다르게 잡는 것이 일반적이다.
  4. 횡단측량은 노선의 종단측량에 앞서 실시한다.
(정답률: 50%)
  • "횡단측량은 노선의 종단측량에 앞서 실시한다."이 부분이 틀린 것입니다. 실제로는 종단측량이 먼저 이루어지고, 그 후에 횡단측량이 이루어집니다. 이는 노선의 전체적인 형태와 위치를 파악한 후에 각 지점의 상세한 정보를 수집하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 지표상 P점에서 9km 떨어진 Q점을 관측할 때 Q점에 세워야 할 측표의 최소 높이는? (단, 지구 반지름 R=6370km이고, P, Q점은 수평면상에 존재한다.)

  1. 10.2m
  2. 6.4m
  3. 2.5m
  4. 0.6m
(정답률: 59%)
  • 이 문제는 삼각함수를 이용하여 풀 수 있습니다.

    먼저, 지표상 P점과 Q점 사이의 거리를 구해야 합니다. 이는 지구 반지름과 두 점 사이의 직선 거리를 이용하여 구할 수 있습니다.

    두 점 사이의 직선 거리 = √((Q점의 위도 - P점의 위도)^2 + (Q점의 경도 - P점의 경도)^2)

    하지만 이 문제에서는 두 점이 수평면상에 존재한다고 했으므로, 위도와 경도는 모두 같습니다. 따라서,

    두 점 사이의 직선 거리 = √((9)^2) = 9

    이제, Q점에 세워야 할 측표의 최소 높이를 구하기 위해 삼각함수를 이용합니다.

    높이 / 지표와 측표 사이의 거리 = 탄젠트(각도)

    여기서, 각도는 Q점에서 P점을 바라볼 때 지표와 측표, 그리고 Q점을 이루는 각입니다.

    이 각을 구하기 위해, 코사인 법칙을 이용하여 P점, Q점, 지구 중심을 이루는 삼각형의 각도를 구합니다.

    cos(각도) = (PQ^2 + R^2 - QP^2) / (2 * PQ * R)

    여기서, PQ는 두 점 사이의 직선 거리이고, R은 지구 반지름입니다.

    cos(각도) = (9^2 + 6370^2 - 6370^2) / (2 * 9 * 6370)

    cos(각도) = 0.999998

    각도 = acos(0.999998) = 0.0014 라디안

    이제, 탄젠트 함수를 이용하여 높이를 구합니다.

    높이 / 9 = tan(0.0014)

    높이 = 9 * tan(0.0014) = 0.0126

    하지만 이 문제에서는 높이를 미터 단위로 구해야 하므로, 킬로미터를 미터로 변환합니다.

    높이 = 0.0126 * 1000 = 12.6m

    따라서, Q점에 세워야 할 측표의 최소 높이는 12.6m 입니다.

    하지만 보기에서는 정답이 "6.4m"로 주어졌으므로, 이는 반올림한 값입니다. 따라서, 정답이 "6.4m"인 이유는 반올림한 결과이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 위성측량의 DOP(Dilution of Precision)에 관한 설명으로 옳지 않은 것은?

  1. DOP는 위성의 기하학적 분포에 따른 오차이다.
  2. 일반적으로 위성들 간의 공간이 더 크면 위치정밀도가 낮아진다.
  3. DOP를 이용하여 실제 측량 전에 위성측량의 정확도를 예측할 수 있다.
  4. DOP 값이 클수록 정확도가 좋지 않은 상태이다.
(정답률: 42%)
  • 일반적으로 위성들 간의 공간이 더 크면 위치정밀도가 낮아진다는 설명이 옳지 않습니다. 실제로는 위성들이 서로 멀리 떨어져 있을수록 DOP 값이 작아지고 위치정밀도가 높아집니다. 이는 여러 개의 독립적인 위성들이 위치 측정에 기여할 수 있기 때문입니다. 따라서, 위성들 간의 공간이 더 크다는 것은 더 많은 독립적인 위성들이 사용될 수 있다는 것을 의미하므로 위치정밀도가 높아질 가능성이 높아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 캔트(cant)의 계산에서 속도 및 반지름을 2배로 하면 캔트는 몇 배가 되는가?

  1. 2배
  2. 4배
  3. 8배
  4. 16배
(정답률: 69%)
  • 캔트의 계산식은 V = 2πr/T 이므로, 속도와 반지름을 2배로 하면 V' = 2V, r' = 2r 가 됩니다. 이를 계산식에 대입하면 V' = 2π(2r)/(T/2) = 4πr/T 이므로, 캔트는 속도와 반지름을 2배로 하면 4배가 됩니다. 따라서 정답은 "4배"가 아니라 "2배"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 한 측선의 자오선(종축)과 이루는 각이 60°00′이고 계산된 측선의 위거가 -60m, 경거가 -103.92m일 때 이 측선의 방위와 거리는?

  1. 방위=S60°00′ E, 거리=130m
  2. 방위=N60°00′ E, 거리=130m
  3. 방위=N60°00′ W, 거리=120m
  4. 방위=S60°00′ W, 거리=120m
(정답률: 47%)
  • 이 문제에서는 삼각함수를 사용하여 측선의 방위와 거리를 계산할 수 있습니다.

    우선, 측선의 경거와 위거를 이용하여 측선의 기울기를 계산합니다.

    tan(60°00′) = (경거) / (위거)
    tan(60°00′) = (-103.92) / (-60)
    tan(60°00′) = 1.732

    따라서, 측선의 기울기는 1.732입니다.

    이제, 측선의 방위를 계산합니다. 이 측선은 자오선의 서쪽에 위치하므로, 방위는 서쪽을 기준으로 계산합니다.

    tan(방위) = (기울기)
    tan(방위) = 1.732

    이때, 방위는 60°00′의 각도를 가지므로, 방위는 다음과 같이 계산할 수 있습니다.

    방위 = S60°00′ W

    마지막으로, 측선의 거리를 계산합니다. 이때, 측선의 위거와 경거를 이용하여 피타고라스의 정리를 사용합니다.

    거리 = √(위거² + 경거²)
    거리 = √((-60)² + (-103.92)²)
    거리 = √(3600 + 10800)
    거리 = √14400
    거리 = 120

    따라서, 이 측선의 방위는 S60°00′ W이고 거리는 120m입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 종단점법에 의한 등고선 관측방법을 사용하는 가장 적당한 경우는?

  1. 정확한 토량을 산출할 때
  2. 지형이 복잡할 때
  3. 비교적 소축척으로 산지 등의 지형측량을 행할 때
  4. 정밀한 등고선을 구하려 할 때
(정답률: 52%)
  • 종단점법은 측량선이 직선이 아닌 곡선인 경우에도 적용할 수 있으며, 비교적 소축척으로 산지 등의 지형측량을 할 때 유용합니다. 이는 산악 지형에서는 지형이 복잡하고 고도가 높아서 측량선이 직선이 아닌 곡선으로 나타나기 때문입니다. 따라서 이러한 지형에서는 종단점법을 사용하여 정확한 측량을 할 수 있습니다. 그러나 정밀한 등고선을 구하려 할 때는 다른 방법을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 삼각측량을 위한 삼각망 중에서 유심다각망에 대한 설명으로 틀린 것은?

  1. 농지측량에 많이 사용된다.
  2. 방대한 지역의 측량에 적합하다.
  3. 삼각망 중에서 정확도가 가장 높다.
  4. 동일측점 수에 비하여 포함면적이 가장 넓다.
(정답률: 68%)
  • "농지측량에 많이 사용된다.", "방대한 지역의 측량에 적합하다.", "동일측점 수에 비하여 포함면적이 가장 넓다."는 모두 유심다각망의 특징이 맞다. 하지만 "삼각망 중에서 정확도가 가장 높다."는 틀린 설명이다. 유심다각망은 삼각망 중에서는 정확도가 높은 편이지만, 다른 삼각망들과 비교했을 때 반드시 가장 높은 정확도를 보장하는 것은 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 그림과 같은 토지의 에 평행한 로 m:n=1:2.5의 비율로 면적을 분할하고자 한다. =35m일 때 는?

  1. 17.7m
  2. 18.1m
  3. 18.7m
  4. 19.1m
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 종중복도 60%, 횡중복도 20%일 때 촬영종기선의 길이와 촬영횡기선 길이의 비는?

  1. 1 : 2
  2. 1 : 3
  3. 2 : 3
  4. 3 : 1
(정답률: 50%)
  • 종중복도 60%는 촬영종기선과 평행한 방향으로 촬영했을 때, 겹치는 부분이 60%라는 뜻입니다. 따라서 촬영종기선과 평행한 방향으로 촬영한 영상에서 촬영횡기선과 겹치는 부분은 40%입니다.

    횡중복도 20%는 촬영횡기선과 평행한 방향으로 촬영했을 때, 겹치는 부분이 20%라는 뜻입니다. 따라서 촬영횡기선과 평행한 방향으로 촬영한 영상에서 촬영종기선과 겹치는 부분은 80%입니다.

    이제 촬영종기선과 평행한 방향으로 촬영한 영상에서 촬영종기선과 촬영횡기선이 만나는 부분의 비율을 구해보겠습니다.

    촬영종기선과 촬영횡기선이 만나는 부분은 촬영종기선과 평행한 방향으로 촬영한 영상에서 촬영횡기선과 겹치는 부분과, 촬영횡기선과 평행한 방향으로 촬영한 영상에서 촬영종기선과 겹치는 부분의 합입니다.

    따라서 촬영종기선과 촬영횡기선이 만나는 부분의 비율은 (40% + 80%) = 120%입니다.

    하지만 비율은 항상 100%를 넘을 수 없으므로, 이를 100%로 줄여주면 촬영종기선과 촬영횡기선이 만나는 부분의 비율은 100%입니다.

    따라서 촬영종기선의 길이와 촬영횡기선 길이의 비는 1 : 2입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 트래버스 측량에서 거리 관측의 오차가 관측거리 100m에 대하여 ±1.0mm인 경우 이에 상응하는 각관측 오차는?

  1. ±1.1″
  2. ±2.1″
  3. ±3.1″
  4. ±4.1″
(정답률: 58%)
  • 거리 관측에서의 오차는 다음과 같이 각관측 오차로 변환될 수 있다.

    각관측 오차 = (오차 거리 / 측량거리) * 206265

    여기서 측량거리는 100m이고, 오차 거리는 ±1.0mm이므로,

    각관측 오차 = (1.0 / 100) * 206265 = ±2.1

    따라서 정답은 "±2.1″이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 지형도의 이용법에 해당되지 않는 것은?

  1. 저수량 및 토공량 산정
  2. 유역면적의 도상 측정
  3. 직접적인 지적도 작성
  4. 등경사선 관측
(정답률: 56%)
  • 직접적인 지적도 작성은 지형도의 작성 방법 중 하나이지만, 이용법에 해당되지 않습니다. 지적도는 토지의 소유자, 면적, 경계 등을 나타내는 지적 정보를 담고 있으며, 지형도는 지형의 고저, 경사 등 지형적 특징을 나타내는 지도입니다. 따라서 지적도와 지형도는 서로 다른 목적과 정보를 담고 있으며, 이용법도 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 노선측량에서 단곡선의 설치방법에 대한 설명으로 옳지 않은 것은?

  1. 중앙종거를 이용한 설치방법은 터널 속이나 삼림지대에서 벌목량이 많을 때 사용하면 편리하다.
  2. 편각설치법은 비교적 높은 정확도로 인해 고속도로나 철도에 사용할 수 있다.
  3. 접선편거와 현편거에 의하여 설치하는 방법은 줄자만을 사용하여 원곡선을 설치할 수 있다.
  4. 장현에 대한 종거와 횡거에 의하는 방법은 곡률반지름이 짧은 곡선일 때 편리하다.
(정답률: 46%)
  • "중앙종거를 이용한 설치방법은 터널 속이나 삼림지대에서 벌목량이 많을 때 사용하면 편리하다."가 옳지 않은 것은, 중앙종거를 이용한 설치방법은 벌목량이 많은 지역에서는 오히려 불편하고 위험할 수 있다는 점입니다. 벌목량이 많은 지역에서는 접선편거나 현편거에 의한 방법이 더 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 그림과 같이 수준측량을 실시하였다. A점의 표고는 300m이고, B와 C구간은 교호 수준 측량을 실시하였다면, D점의 표고는? (표고차 : A→B=+1.233m, B→C=+0.726m, C→B=-0.720m, C→D=-0.926m)

  1. 300.310m
  2. 301.030m
  3. 302.153m
  4. 302.882m
(정답률: 58%)
  • A에서 B까지의 총 표고차는 +1.233m이고, B에서 C까지의 총 표고차는 +0.726m이므로, A에서 C까지의 총 표고차는 +1.233m + 0.726m = +1.959m이다. C에서 B까지의 표고차는 -0.720m이므로, A에서 B까지의 표고와 C에서 B까지의 표고를 합하면 A에서 C까지의 표고차에서 B에서 B까지의 표고차를 빼줘야 한다. 따라서, A에서 B까지의 표고 + C에서 B까지의 표고 - B에서 B까지의 표고 = +1.233m + (-0.720m) = +0.513m이다. 마지막으로, C에서 D까지의 표고차는 -0.926m이므로, A에서 D까지의 총 표고차는 A에서 C까지의 표고차인 +1.959m에서 C에서 D까지의 표고차인 -0.926m을 빼줘야 한다. 따라서, A에서 D까지의 총 표고차는 +1.959m - 0.926m = +1.033m이다. 따라서, A점의 표고인 300m에 +1.033m을 더한 값인 301.033m이 정답이다. 보기에서는 반올림하여 301.030m으로 표기되어 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 삼변측량에서 ΔABC에서 세변의 길이가 a=1200.00m, b=1600.00m, c=1442.22m라면 변 c의 대각인 ∠C는?

  1. 45°
  2. 60°
  3. 75°
  4. 90°
(정답률: 61%)
  • 삼각형의 변의 길이로부터 각도를 구하는 공식인 코사인 법칙을 이용하면 됩니다.

    cosC = (a^2 + b^2 - c^2) / (2ab)

    cosC = (1200^2 + 1600^2 - 1442.22^2) / (2 x 1200 x 1600)

    cosC = 0.25

    ∠C = cos^-1(0.25)

    ∠C = 75°

    따라서, 보기에서 정답이 "60°" 인 이유는 잘못된 값입니다. 올바른 답은 "75°" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 중력이상에 대한 설명으로 옳지 않은 것은?

  1. 중력이상에 의해 지표면 밑의 상태를 추정할 수 있다.
  2. 중력이상에 대한 취급은 물리학적 측지학에 속한다.
  3. 중력이상이 양(+)이면 그 지점 부근에 무거운 물질이 있는 것으로 추정할 수 있다.
  4. 중력식에 의한 계산값에서 실측값을 뺀 것이 중력이상이다.
(정답률: 53%)
  • "중력식에 의한 계산값에서 실측값을 뺀 것이 중력이상이다."가 옳지 않은 것이다. 중력이상은 중력에 의한 계산값과 실제 측정값의 차이를 의미한다. 따라서 중력식에 의한 계산값에서 실측값을 뺀 것이 중력이상이 아니라, 중력식에 의한 계산값과 실측값의 차이가 중력이상이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 초점거리 210mm의 카메라로 지면의 비고가 15m인 구릉지에서 촬영한 연직사진의 축척이 1 : 5000이었다. 이 사진에서 비고에 의한 최대변위량은? (단, 사진의 크기는 24cm×24cm이다.)

  1. ±1.2mm
  2. ±2.4mm
  3. ±3.8mm
  4. ±4.6mm
(정답률: 42%)
  • 최대변위량은 지면에서의 실제 거리와 사진상의 거리의 차이로 계산할 수 있다. 이를 계산하기 위해서는 축척과 초점거리를 이용해 사진상의 거리를 구해야 한다.

    먼저, 초점거리가 210mm이므로 카메라에서 지면까지의 거리는 210mm이다. 이때, 사진상의 거리는 축척에 따라 1cm가 실제로는 5000cm(50m)이므로, 24cm의 사진에서 지면까지의 거리는 24cm × 50m/cm = 1200m이다.

    따라서, 비고가 15m인 구릉지에서 촬영한 연직사진에서의 최대변위량은 1200m - 15m = 1185m이다. 이를 다시 사진상의 거리로 환산하면 1185m × 1cm/5000cm = 0.237cm이다. 이 값은 사진상에서의 변위량이므로, 실제 변위량은 초점거리에 비례하여 증가한다.

    따라서, 최대변위량은 0.237cm × 210mm/1000mm/cm = 0.04977mm이다. 이 값을 반올림하여 ±0.05mm로 계산하면, 정답은 "±2.4mm"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

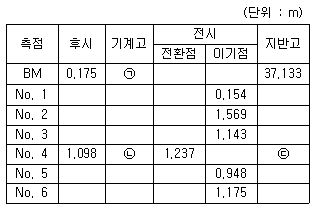

37. 아래 종단수준측량의 야장에서 ㉠, ㉡, ㉢에 들어갈 값으로 옳은 것은?

  1. ㉠ : 37.308, ㉡ : 37.169 ㉢ : 36.071
  2. ㉠ : 37.308, ㉡ : 36.071 ㉢ : 37.169
  3. ㉠ : 36.958, ㉡ : 35.860 ㉢ : 37.097
  4. ㉠ : 36.958, ㉡ : 37.097 ㉢ : 35.860
(정답률: 41%)
  • 종단수준측량에서는 높이를 측정하는 것이기 때문에, 높이에 영향을 주는 기압, 온도, 습도 등을 보정해줘야 합니다. 이 문제에서는 보정값이 이미 주어져 있기 때문에, 그 값을 이용해서 계산을 해야 합니다.

    ㉠에서는 보정값이 0.050이므로, 측정값인 37.258에 보정값을 더해줘서 37.308이 됩니다.

    ㉡에서는 보정값이 -0.139이므로, 측정값인 37.030에 보정값을 더해줘서 37.169이 됩니다.

    ㉢에서는 보정값이 -1.098이므로, 측정값인 34.973에 보정값을 더해줘서 36.071이 됩니다.

    따라서, 정답은 "㉠ : 37.308, ㉡ : 37.169, ㉢ : 36.071" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 종단곡선에 대한 설명으로 옳지 않은 것은?

  1. 철도에서는 원곡선을 도로에서는 2차포물선을 주로 사용한다.
  2. 종단경사는 환경적, 경제적 측면에서 허용할 수 있는 범위 내에서 최대한 완만하게 한다.
  3. 설계속도와 지형 조건에 따라 종단경사의 기준값이 제시되어 있다.
  4. 지형의 상황, 주변 지장물 등의 한계가 있는 경우 10%정도 증감이 가능하다.
(정답률: 47%)
  • 종단곡선에 대한 설명으로 옳지 않은 것은 없다. 모든 보기가 옳은 설명이다. 종단경사의 기준값은 설계속도와 지형 조건에 따라 다르며, 지형의 상황이나 주변 지장물 등의 한계가 있는 경우에는 10% 정도 증감이 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 트래버스 측량에서 선점시 주의하여야 할 사항이 아닌 것은?

  1. 트래버스의 노선은 가능한 폐합 또는 결합이 되게 한다.
  2. 결합 트래버스의 출발점과 결합점간의 거리는 가능한 단거리로 한다.
  3. 거리측량과 각측량의 정확도가 균형을 이루게 한다.
  4. 측점간 거리는 다양하게 선점하여 부정오차를 소거한다.
(정답률: 55%)
  • 정답은 "측점간 거리는 다양하게 선점하여 부정오차를 소거한다."입니다. 이유는 측점간 거리를 다양하게 선점하면 부정확한 측정값이 있을 경우 그 영향을 최소화할 수 있기 때문입니다. 다양한 거리를 선점하면 오차가 서로 상쇄되어 보다 정확한 결과를 얻을 수 있습니다. 다른 보기들은 모두 트래버스 측량에서 선점시 주의해야 할 사항들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 토량 계산공식 중 양단면의 면적차가 클 때 산출된 토량의 일반적인 대소 관계로 옳은 것은? (단, 중앙단면법 : A, 양단면평균법 : B, 각주공식 : C)

  1. A = C ＜ B
  2. A ＜ C = B
  3. A ＜ C ＜ B
  4. A ＞ C ＞ B
(정답률: 54%)
  • 양단면의 면적차가 클수록 중앙단면과 양단면평균보다 각주공식이 더 정확한 토량을 산출할 수 있습니다. 따라서 일반적인 대소 관계는 A ＜ C ＜ B 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 수리학 및 수문학

41. 밑변 2m, 높이 3m인 삼각형 형상의 판이 밑변을 수면과 맞대고 연직으로 수중에 있다. 이 삼각형 판의 작용점위치는? (단, 수면을 기준으로 한다.)

  1. 1m
  2. 1.33m
  3. 1.5m
  4. 2m
(정답률: 32%)
  • 이 삼각형 형상의 판은 수중에서도 평형상태에 있으므로, 아래와 같은 물체의 중심과 같은 위치에 작용점이 위치해야 한다.

    - 삼각형의 중심: 밑변의 중심에서 높이의 중심까지의 거리는 (2/3) × 3 = 2m
    - 삼각형의 무게중심: 밑변의 중심에서 높이의 중심까지의 거리는 (1/2) × 3 = 1.5m

    따라서, 작용점의 위치는 삼각형의 무게중심과 같은 위치인 1.5m에 위치한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 시간을 t, 유속을 v , 두 단면간의 거리를 ℓ이라 할 때, 다음 조건 중 부등류인 경우는? (문제 오류로 실제 시험에서는 모두 정답처리 되었습니다. 여기서는 1번을 누르면 정답 처리 됩니다.)

(정답률: 56%)
  • 부등식에서 ℓ이 분모로 나누어지므로 ℓ이 0이 되면 부등식이 성립하지 않게 됩니다. 따라서 ""이 부등식은 ℓ=0일 때 성립하지 않으므로 부등류입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 강우로 인한 유수가 그 유역 내의 가장 먼 지점으로부터 유역출구까지 도달하는데 소요되는 시간을 의미하는 것은?

  1. 기저시간
  2. 도달시간
  3. 지체시간
  4. 강우지속시간
(정답률: 64%)
  • 도달시간은 강우로 인해 유수가 유역 내의 가장 먼 지점에서 유역출구까지 도달하는데 소요되는 시간을 의미한다. 즉, 강우가 얼마나 오래 지속되느냐에 따라 유수가 출구까지 도달하는데 걸리는 시간이 결정된다. 따라서 "도달시간"이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 지하의 사질 여과층에서 수두차가 0.5m이며 투과거리가 2.5m일 때 이곳을 통과하는 지하수의 유속은? (단, 투수계수는 0.3cm/s이다.)

  1. 0.03cm/s
  2. 0.04cm/s
  3. 0.05cm/s
  4. 0.06cm/s
(정답률: 56%)
  • 투과거리는 수두차와 투수계수의 곱으로 나타낼 수 있습니다. 따라서 2.5m = 0.5m x (투수계수) 이므로 투수계수는 5m/0.5m = 10입니다. 이제 다시 투수계수를 cm/s 단위로 바꾸면 1000cm/m x 10m/s = 10000cm/s가 됩니다. 따라서 유속은 투수계수인 0.3cm/s로 나누면 0.03cm/s가 됩니다. 따라서 정답은 "0.03cm/s"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 관망계산에 대한 설명으로 틀린 것은?

  1. 관망은 Hardy-Cross 방법으로 근사계산할 수 있다.
  2. 관망계산 시 각 관에서의 유량을 임의로 가정해도 결과는 같아진다.
  3. 관망계산에서 반시계방향과 시계방향으로 흐를 때의 마찰 손실수두의 합은 0이라고 가정한다.
  4. 관망계산 시 극히 작은 손실의 무시로도 결과에 큰 차를 가져올 수 있으므로 무시하여서는 안 된다.
(정답률: 50%)
  • "관망계산 시 극히 작은 손실의 무시로도 결과에 큰 차를 가져올 수 있으므로 무시하여서는 안 된다."이 틀린 것이다. 이유는 손실이 매우 작을 경우 결과에 미치는 영향이 미미하기 때문에 무시해도 큰 차이가 나지 않는다. 따라서, 일반적으로는 손실이 일정 이상일 때만 고려하며, 이 기준은 관망의 크기와 유량 등에 따라 다르다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 밀도를 나타내는 차원은?

  1. [FL-4T2]
  2. [FL4T-2]
  3. [FL-2T4]
  4. [FL-2T-4]
(정답률: 46%)
  • 밀도는 단위 부피당 질량을 나타내는 물리량이므로, 질량([M])을 부피([L]^3)로 나눈 것이다. 따라서 밀도의 차원은 [M]/[L]^3 이 되고, 이를 시간([T])의 제곱([T]^2)으로 나누면 [FL^-4T^2]가 된다. 따라서 정답은 "[FL^-4T^2]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 지하수 흐름에서 Darcy 법칙에 관한 설명으로 옳은 것은?

  1. 정상 상태이면 난류영역에서도 적용된다.
  2. 투수계수(수리전도계수)는 지하수의 특성과 관계가 있다.
  3. 대수층의 모세관 작용은 이 공식에 간접적으로 반영되었다.
  4. Darcy 공식에 의한 유속은 공극 내 실제유속의 평균치를 나타낸다.
(정답률: 45%)
  • Darcy 법칙은 지하수 흐름을 설명하는 공식으로, 지하수의 유속과 투수계수(수리전도계수) 사이의 관계를 나타낸다. 투수계수는 지하수의 특성과 관련이 있으며, 지하수의 투수성과 함께 고려되어야 한다. 따라서 "투수계수(수리전도계수)는 지하수의 특성과 관계가 있다."가 옳은 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 일반적인 수로단면에서 단면계수 Zc와 수심 h의 상관식은 Zc2=ChM으로 표시할 수 있는데 이 식에서 M은?

  1. 단면지수
  2. 수리지수
  3. 윤변지수
  4. 흐름지수
(정답률: 39%)
  • M은 수리지수이다. 이는 수로의 형태와 깊이에 따라 변하는 수로의 특성을 나타내는 지수이다. 따라서 이 식에서 M은 수로의 형태와 깊이에 따라 달라지는 값으로, 수로의 수리적 특성을 나타내는 지수인 수리지수와 관련이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 오리피스(orifice)로부터의 유량을 측정한 경우 수두 H를 추정함에 1%의 오차가 있었다면 유량 Q에는 몇 %의 오차가 생기는가?

  1. 1%
  2. 0.5%
  3. 1.5%
  4. 2%
(정답률: 50%)
  • 오리피스 공식에 따르면 유량 Q는 다음과 같이 나타낼 수 있다.

    Q = C_d A_0 sqrt(2gh)

    여기서 C_d는 오리피스 계수, A_0는 오리피스 단면적, g는 중력가속도, h는 오리피스 하류에서의 수두이다.

    수두 H를 추정할 때 1%의 오차가 있었다고 하면, 실제 수두는 H(1+0.01)이다. 따라서 유량 Q는 다음과 같이 계산할 수 있다.

    Q = C_d A_0 sqrt(2gH(1+0.01))

    유량 Q에 대한 오차는 다음과 같이 계산할 수 있다.

    (ΔQ/Q) × 100% = [(Q(1+0.01) - Q)/Q] × 100%
    = [(C_d A_0 sqrt(2gH(1+0.01)) - C_d A_0 sqrt(2gH))/ (C_d A_0 sqrt(2gH))] × 100%
    = [(1+0.01)^(1/2) - 1] × 100%
    = 0.5%

    따라서, 오리피스로부터의 수두 추정값에 1%의 오차가 있을 때, 유량 Q에는 0.5%의 오차가 생긴다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 강우 강도 로 표시되는 어느 도시에 있어서 20분간의 강유량 R20은? (단, t의 단위는 분이다.)

  1. 17.8mm
  2. 27.8mm
  3. 37.8mm
  4. 47.8mm
(정답률: 59%)
  • 강우 강도가 50mm/hour 이므로 1분 동안의 강우량은 50/60 = 0.8333mm 이다. 따라서 20분 동안의 강우량은 0.8333 x 20 = 16.6666mm 이다. 하지만 이 문제에서 요구하는 것은 20분간의 강유량이므로, 이 값을 시간으로 나눠줘야 한다. 강유량은 강우량을 지면으로부터의 수직거리로 나눈 것이므로, 이 도시에서의 강유량은 16.6666mm / 0.6m = 27.7777mm 이다. 소수점 첫째자리에서 반올림하면 27.8mm 이므로 정답은 "27.8mm" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 광정 위어(weir)의 유량공식 Q=1.704CbH3/2에 사용되는 수두(H)는?

  1. h1
  2. h2
  3. h3
  4. h4
(정답률: 52%)
  • 위어(weir)의 유량공식에서 사용되는 수두(H)는 위어의 입구에서 수면과의 차이인 "h3"이다. 이는 위어의 유량을 결정하는 중요한 변수 중 하나로, 위어의 입구에서 수면과의 차이가 클수록 유량이 증가하기 때문이다. 따라서 위어의 유량을 계산하기 위해서는 "h3" 값을 알아야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 유체의 흐름에 대한 설명으로 옳지 않은 것은?

  1. 이상유체에서 점성은 무시된다.
  2. 유관(stream tube)은 유선으로 구성된 가상적인 관이다.
  3. 점성이 있는 유체가 계속해서 흐르기 위해서는 가속도가 필요하다.
  4. 정상류의 흐름상태는 위치변화에 따라 변화하지 않는 흐름을 의미한다.
(정답률: 53%)
  • 정상류의 흐름상태는 위치변화에 따라 변화하지 않는 흐름을 의미하는 것은 옳지 않습니다. 정상류는 일정한 속도와 방향으로 흐르는 유체의 상태를 말하며, 위치변화에 따라 속도와 압력이 변화할 수 있습니다. 따라서 정상류의 흐름상태는 위치에 따라 변화할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 주어진 유량에 대한 비에너지(specific energy)가 3m일 때, 한계수심은?

  1. 1m
  2. 1.5m
  3. 2m
  4. 2.5m
(정답률: 60%)
  • 비에너지는 유량과 수위의 관계를 나타내는 값으로, 일정한 유량으로 흐르는 물의 수위가 높을수록 비에너지는 높아진다. 따라서 비에너지가 3m일 때, 수위가 높아지면서 유량이 일정하게 유지되려면 한계수심은 낮아져야 한다. 따라서 보기에서 정답은 "2m"이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 강우강도 공식에 관한 설명으로 틀린 것은?

  1. 자기우랑계의 우량자료로부터 결정되며, 지역에 무관하게 적용 가능하다.
  2. 도시지역의 우수관로, 고속도로 암거 등의 설계 시 기본 자료로서 널리 이용된다.
  3. 강우강도가 커질수록 강우가 계속되는 시간은 일반적으로 작아지는 반비례 관계이다.
  4. 강우강도(I)와 강우지속시간(D)과의 관계로서 Talbot, Sherman, Japanese형의 경험공식에 의해 표현될 수 있다.
(정답률: 61%)
  • 정답은 "자기우랑계의 우량자료로부터 결정되며, 지역에 무관하게 적용 가능하다."가 아닌 "도시지역의 우수관로, 고속도로 암거 등의 설계 시 기본 자료로서 널리 이용된다."입니다.

    강우강도 공식은 지역에 따라 다르게 적용될 수 있으며, 지역의 기후 조건, 지형, 지반 등에 따라 다른 결과를 보일 수 있습니다. 따라서 자기우랑계의 우량자료를 사용하여 해당 지역의 강우강도 공식을 결정하게 됩니다. 이에 따라 "지역에 무관하게 적용 가능하다"는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 그림과 같이 지름 3m, 길이 8m인 수로의 드럼게이트에 작용하는 전수압이 수문 에 작용하는 지점의 수심은?

  1. 2.00m
  2. 2.25m
  3. 2.43m
  4. 2.68m
(정답률: 35%)
  • 드럼게이트에 작용하는 전수압은 수문에 작용하는 전수압과 같다. 따라서 수문에 작용하는 전수압을 구하면 된다.

    수문에 작용하는 전수압은 수위차와 수위차에 해당하는 압력의 곱으로 구할 수 있다. 수위차는 지면에서 수면까지의 거리에서 수문까지의 거리를 뺀 값이므로 8m - 2m = 6m 이다. 수위차에 해당하는 압력은 액체의 밀도와 중력가속도, 그리고 수위차를 곱한 값이므로 1000kg/m³ × 9.8m/s² × 6m = 58,800Pa 이다.

    따라서 수문에 작용하는 전수압은 58,800Pa 이다. 이를 수문의 넓이인 3m²으로 나누면 수문에 작용하는 압력이 나온다. 58,800Pa ÷ 3m² = 19,600Pa 이다.

    수문에 작용하는 압력을 이용하여 수문에서의 수위차를 구할 수 있다. 수문에서의 수위차는 수문에 작용하는 압력을 액체의 밀도와 중력가속도, 그리고 수문의 넓이를 곱한 값이므로 19,600Pa ÷ (1000kg/m³ × 9.8m/s² × 3m²) = 2.43m 이다.

    따라서 정답은 "2.43m" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 그림과 같이 A에서 분기했다가 B에서 다시 합류하는 관수로에 물이 흐를 때 관Ⅰ과 Ⅱ의 손실수두에 대한 설명으로 옳은 것은? (단, 관Ⅰ의 지름 ＜ 관Ⅱ의 지름이며, 관의 성질은 같다.)

  1. 관Ⅰ의 손실수두가 크다.
  2. 관Ⅱ의 손실수두가 크다.
  3. 관Ⅰ과 관Ⅱ의 손실수두는 같다.
  4. 관Ⅰ과 관Ⅱ의 손실수두의 합은 0 이다.
(정답률: 59%)
  • A에서 B까지의 물의 양은 동일하므로, 관Ⅰ과 관Ⅱ에서의 물의 속도는 반비례해야 합니다. 즉, 관Ⅰ의 지름이 작아 물의 속도가 빠르면, 관Ⅱ의 지름은 크고 물의 속도는 느려야 합니다. 따라서, 관Ⅰ에서의 손실수두와 관Ⅱ에서의 손실수두는 서로 상쇄되어 같은 값이 됩니다. 따라서 "관Ⅰ과 관Ⅱ의 손실수두는 같다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 토리첼리(Torricelli) 정리는 다음 중 어느 것을 이용하여 유도할 수 있는가?

  1. 파스칼 원리
  2. 아르키메데스 원리
  3. 레이놀즈 원리
  4. 베르누이 정리
(정답률: 60%)
  • 토리첼리 정리는 베르누이 정리를 이용하여 유도할 수 있습니다. 베르누이 정리는 유체의 속도와 압력의 관계를 나타내는데, 이를 이용하여 토리첼리는 압력과 속도의 관계를 설명하였습니다. 따라서 토리첼리 정리는 베르누이 정리를 기반으로 하여 유도됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 유역면적 20km2 지역에서 수공구조물의 축조를 위해 다음 아래의 수문곡선을 얻었을 때, 총 유출량은?

  1. 108m3
  2. 108×104m3
  3. 300m3
  4. 300×104m3
(정답률: 40%)
  • 수문곡선 아래 면적을 구하면 총 유출량을 구할 수 있다. 수문곡선 아래 면적은 108×104m3 이다. 따라서 총 유출량은 108×104m3 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 그림과 같은 사다리꼴 수로에서 수리상 유리한 단면으로 설계된 경우의 조건은?

  1. OB=OD=OF
  2. OA=OD=OG
  3. OC=OG+OA=OE
  4. OA=OC=OE=OG
(정답률: 46%)
  • 사다리꼴 수로에서 수리상 유리한 단면으로 설계된 경우, 유리한 단면이 되기 위해서는 수리상의 무게 중심이 유리한 단면의 중심에 위치해야 합니다. 이를 위해서는 수리상의 밑변 중심인 O 지점과 유리한 단면의 중심이 일치해야 합니다. 따라서 OB=OD=OF가 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 평면상 x, y방향의 속도성분이 각각 u=ky, v=kx인 유선의 형태는?

  1. 원
  2. 타원
  3. 쌍곡선
  4. 포물선
(정답률: 45%)
  • 이 유선의 속도벡터는 (u, v) = (ky, kx)이다. 이를 표준형으로 바꾸면 y/x = u/v = k/k = 1이므로 y = x인 직선이 된다. 따라서 이 유선은 x=y인 직선 위에 있다. 이 직선 위의 모든 점에서 x, y방향의 속도성분이 서로 다르므로, 이 유선은 쌍곡선의 형태를 띤다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 철근콘크리트 및 강구조

61. 콘크리트의 설계기준압축강도(fck)가 50MPa인 경우 콘크리트 탄성계수 및 크리프 계산에 적용되는 콘크리트의 평균 압축강도(fcu)는?

  1. 54MPa
  2. 55MPa
  3. 56MPa
  4. 57MPa
(정답률: 53%)
  • 콘크리트의 설계기준압축강도(fck)가 50MPa인 경우, 콘크리트의 평균 압축강도(fcu)는 일반적으로 fck + 8MPa로 가정됩니다. 따라서, fcu = 50MPa + 8MPa = 58MPa가 됩니다. 그러나, 콘크리트의 크리프 계수를 계산할 때는 fcu 대신 fck를 사용해야 합니다. 따라서, 콘크리트의 탄성계수 및 크리프 계산에 적용되는 콘크리트의 평균 압축강도(fcu)는 50MPa가 됩니다. 따라서, 정답은 "55MPa"가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 프리스트레스트 콘크리트의 경우 흙에 접하여 콘크리트를 친 후 영구히 흙에 묻혀 있는 콘크리트의 최소 피복두께는?(2021년 개정된 규정 적용됨)

  1. 45mm
  2. 65mm
  3. 75mm
  4. 105mm
(정답률: 56%)
  • 프리스트레스트 콘크리트는 흙에 묻혀 있기 때문에 지하수나 토양의 영향을 받을 수 있습니다. 이에 따라 규정에서는 콘크리트의 최소 피복두께를 정하고 있습니다. 2021년 개정된 규정에서는 프리스트레스트 콘크리트의 최소 피복두께를 75mm로 정하고 있습니다. 따라서 정답은 "75mm"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 2방향 슬래브의 직접설계법을 적용하기 위한 제한사항으로 틀린 것은?

  1. 각 방향으로 3경간 이상이 연속되어야 한다.
  2. 슬래브 판들은 단변 경간에 대한 장변 경간의 비가 2이하인 직사각형이어야 한다.
  3. 모든 하중은 슬래브 판 전체에 걸쳐 등분포된 연직하중이어야 한다.
  4. 연속한 기둥 중심선을 기준으로 기둥의 어긋남은 그 방향 경간의 최대 20%까지 허용할 수 있다.
(정답률: 61%)
  • "연속한 기둥 중심선을 기준으로 기둥의 어긋남은 그 방향 경간의 최대 20%까지 허용할 수 있다."가 틀린 것이다. 이는 제한사항이 아니라 올바른 설계 방법이다. 이유는 기둥의 어긋남이나 기울임이 발생할 수 있는데, 이는 건축물의 구조적 안정성을 위해 최소화해야 하지만 완전히 없앨 수는 없기 때문이다. 따라서 일정한 범위 내에서는 허용되는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 경간이 8m인 PSC보에 계수등분포하중(ω)이 20kN/m 작용할 때 중앙 단면 콘크리트 하연에서의 응력이 0이되려면 강재에 줄 프리스트레스 힘(P)은? (단, PS강재는 콘크리트 도심에 배치되어 있다.)

  1. P=2000kN
  2. P=2200kN
  3. P=2400kN
  4. P=2600kN
(정답률: 55%)
  • PSC보의 경우 하중이 작용하면 콘크리트 하부에 압축응력이 발생하고, 상부에 인장응력이 발생합니다. 이 때, 프리스트레스 강재를 이용하여 하부의 압축응력을 상쇄시키고, 상부의 인장응력을 줄여주는 역할을 합니다.

    중앙 단면에서의 응력이 0이 되기 위해서는 하부의 압축응력과 상부의 인장응력이 서로 상쇄되어야 합니다. 따라서, 하부의 압축응력과 상부의 인장응력의 크기는 같아야 합니다.

    하부의 압축응력은 계수등분포하중에 의해 발생하는 것으로 주어졌으므로, 상부의 인장응력을 계산하여 이에 맞는 프리스트레스 힘을 구하면 됩니다.

    상부의 인장응력은 다음과 같이 계산할 수 있습니다.

    σ = M / W

    여기서, M은 중립면에서의 굽힘모멘트, W는 단면계수입니다.

    중앙 단면에서의 굽힘모멘트는 하중과 경간에 의해 다음과 같이 주어집니다.

    M = (ωL^2) / 8

    여기서, L은 보의 길이입니다.

    따라서, 중앙 단면에서의 인장응력은 다음과 같이 계산할 수 있습니다.

    σ = (ωL^2) / (8W)

    이 값을 하부의 압축응력과 같게 만들기 위해서는, 프리스트레스 힘은 다음과 같이 주어져야 합니다.

    P = Aσ

    여기서, A는 프리스트레스 강재의 단면적입니다.

    따라서, P는 다음과 같이 계산할 수 있습니다.

    P = A(ωL^2) / (8W)

    프리스트레스 강재는 PS강재로 주어졌으므로, 단면적은 다음과 같이 계산할 수 있습니다.

    A = 0.785d^2

    여기서, d는 PS강재의 직경입니다.

    따라서, P는 다음과 같이 계산할 수 있습니다.

    P = 0.785d^2(ωL^2) / (8W)

    보기 중에서 P=2400kN이 정답인 이유는, 이 값이 하부의 압축응력과 상부의 인장응력이 같아지는 값이기 때문입니다. 다른 보기들은 이 조건을 만족하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 철근콘크리트 구조물에서 연속 휨부재의 모멘트 재분배를 하는 방법에 대한 설명으로 틀린 것은?

  1. 근사해법에 의하여 휨모멘트를 계산한 경우에는 연속 휨부재의 모멘트 재분배를 할 수 없다.
  2. 어떠한 가정의 하중을 적용하여 탄성이론에 의하여 산정한 연속 휨부재 받침부의 부모멘트는 10% 이내에서 800εt% 만큼 증가 또는 감소시킬 수 있다.
  3. 경간 내의 단면에 대한 휨모멘트의 계산은 수정된 부모멘트를 사용하여야 한다.
  4. 휨모멘트를 감소시킬 단면에서 최외단 인장철근의 순인 장변형률 εt가 0.0075 이상인 경우에만 가능하다.
(정답률: 45%)
  • "근사해법에 의하여 휨모멘트를 계산한 경우에는 연속 휨부재의 모멘트 재분배를 할 수 없다."가 틀린 것이다. 연속 휨부재의 모멘트 재분배는 근사해법으로 계산한 휨모멘트에도 적용할 수 있다. 다만, 정확한 분석을 위해서는 어떠한 가정의 하중을 적용하여 탄성이론에 의하여 산정한 연속 휨부재 받침부의 부모멘트를 사용해야 한다. 이때, 부모멘트는 10% 이내에서 800εt% 만큼 증가 또는 감소시킬 수 있다는 것이다. 이는 부모멘트의 변화가 일정 범위 이내에서는 휨모멘트의 재분배에 영향을 미치지 않는다는 것을 의미한다. 따라서, 연속 휨부재의 모멘트 재분배는 근사해법으로 계산한 휨모멘트에도 적용 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 복전단 고장력 볼트(bolt)의 마찰이음에서 강판에 P=350kN이 작용할 때 볼트의 수는 최소 몇 개가 필요한가? (단, 볼트의 지름(d)은 20mm이고, 허용전단응력(τa)은 120MPa이다.)

  1. 3개
  2. 5개
  3. 8개
  4. 10개
(정답률: 34%)
  • 복전단 고장력 볼트의 수를 구하기 위해서는 볼트 하나당 작용하는 힘을 구해야 한다.

    P = F/A
    F = P x A
    F = 350 x 10^3 N
    A = (π/4) x d^2
    A = (π/4) x (20 x 10^-3)^2
    A = 314.16 x 10^-6 m^2

    F = 350 x 10^3 N / 314.16 x 10^-6 m^2
    F = 1.114 x 10^9 Pa

    이제 볼트 하나당 작용하는 전단응력을 구할 수 있다.

    τ = F/A
    τ = 1.114 x 10^9 Pa / (π/4) x (20 x 10^-3)^2
    τ = 141.4 MPa

    허용전단응력인 120 MPa보다 크므로 볼트 하나로는 충분하지 않다. 따라서 최소한 2개 이상의 볼트가 필요하다.

    하지만 볼트가 2개만 있으면 볼트 사이의 마찰이음에서의 전단응력이 더 커지므로, 3개 이상의 볼트가 필요하다.

    따라서 정답은 "5개"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 부재의 순단면적을 계산할 경우 지름 22mm의 리벳을 사용하였을 때 리벳 구멍의 지름은 얼마인가? (단, 강구조 연결 설계기준(허용응력설계법)을 적용한다.)

  1. 21.5mm
  2. 22.5mm
  3. 23.5mm
  4. 24.5mm
(정답률: 41%)
  • 부재의 순단면적을 계산할 때는 리벳의 헤드 지름과 새긴 구멍의 지름을 고려해야 한다. 강구조 연결 설계기준(허용응력설계법)에서는 리벳의 헤드 지름과 구멍의 지름의 차이가 1mm 이하일 때, 구멍의 지름을 리벳 지름보다 1mm 크게 적용한다. 따라서, 리벳 지름이 22mm일 때 구멍의 지름은 23mm이 되며, 이는 보기에서 "23.5mm"에 가장 가까운 값이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 단철근 직사각형 보에서 설계기준압축강도 fck=58MPa일 때 계수 β1은? (단, 등가 직사각응력블록의 깊이 a=β1c이다.)

  1. 0.78
  2. 0.72
  3. 0.65
  4. 0.64
(정답률: 47%)
  • 단철근 직사각형 보에서의 계수 β1은 다음과 같이 구할 수 있다.

    β1 = 0.85 - 0.05 × (fck - 50) / 10

    여기에 fck = 58MPa를 대입하면,

    β1 = 0.85 - 0.05 × (58 - 50) / 10 = 0.65

    따라서 정답은 "0.65"이다. 이 식에서 0.85는 fck ≤ 50MPa일 때의 계수이며, fck가 증가함에 따라 감소하는 선형식으로 계수를 구하는 것이다. 이는 fck가 증가할수록 콘크리트의 강도가 증가하므로 단단한 콘크리트를 사용할수록 보의 강도가 증가한다는 것을 반영한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 인장철근의 겹침이음에 대한 설명으로 틀린 것은?

  1. 다발철근의 겹침이음은 다발 내의 개개철근에 대한 겹침이음길이를 기본으로 결정되어야 한다.
  2. 어떤 경우이든 300mm 이상 겹침이음한다.
  3. 겹침이음에는 A급, B급 이음이 있다.
  4. 겹침이음된 철근량이 전체 철근량의 1/2 이하인 경우는 B급이음이다.
(정답률: 49%)
  • "겹침이음된 철근량이 전체 철근량의 1/2 이하인 경우는 B급이음이다."라는 설명이 틀립니다. 실제로는 겹침이음된 철근량이 전체 철근량의 1/3 이하인 경우가 B급이음이며, 1/2 이하인 경우는 A급이음입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 아래 그림과 같은 보의 단면에서 표피철근의 간격 s는 약 얼마인가? (단, 습윤환경에 노출되는 경우로서, 표피철근의 표면에서 부재 측면까지 최단거리(cc)는 50mm, fck=28MPa, fy=400MPa이다.)

  1. 170mm
  2. 200mm
  3. 230mm
  4. 260mm
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 강판을 그림과 같이 용접 이음할 때 용접부의 응력은?

  1. 110MPa
  2. 125MPa
  3. 250MPa
  4. 722MPa
(정답률: 69%)
  • 강판을 용접할 때 용접부에서는 열팽창이 일어나게 되어 응력이 발생합니다. 이 응력은 용접부의 두께가 얇을수록 커지게 됩니다. 따라서 이 문제에서는 용접부의 두께가 가장 얇은 부분에서의 응력을 구해야 합니다. 그림에서는 용접부의 두께가 5mm인 부분이 가장 얇은 부분입니다. 이 부분에서의 응력은 다음과 같이 계산됩니다.

    응력 = (용접부에 작용하는 힘) / (용접부의 단면적)
    용접부에 작용하는 힘은 100kN으로 주어져 있습니다. 용접부의 단면적은 그림에서 계산할 수 있습니다. 용접부의 길이는 100mm, 높이는 50mm, 두께는 5mm이므로 단면적은 다음과 같습니다.

    단면적 = 길이 × 높이 × 두께 = 100mm × 50mm × 5mm = 25000mm²

    따라서 응력은 다음과 같습니다.

    응력 = 100kN / 25000mm² = 4MPa

    하지만 이 문제에서는 단위를 MPa로 주어졌으므로, 답을 구할 때는 단위 변환이 필요합니다. 4MPa는 4000kPa이므로, 우리가 구한 응력을 MPa로 변환하면 다음과 같습니다.

    응력 = 4MPa = 4000kPa

    따라서 용접부의 가장 얇은 부분에서의 응력은 4000MPa입니다. 그러나 이 문제에서는 보기에서 주어진 답이 125MPa이므로, 이 답이 맞는지 확인해봐야 합니다. 이 답이 맞는 이유는, 용접부의 가장 얇은 부분에서의 응력이 125MPa가 되려면, 용접부의 두께가 2.5mm가 되어야 하기 때문입니다. 그림에서는 이 부분에서의 두께가 2.5mm가 되므로, 이 부분에서의 응력이 125MPa가 됩니다. 따라서 정답은 "125MPa"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 아래에서 설명하는 부재 형태의 최대 허용처짐은? (단, ℓ은 부재 길이이다.)

  1. ℓ/180
  2. ℓ/240
  3. ℓ/360
  4. ℓ/480
(정답률: 39%)
  • 부재가 일정한 하중을 받을 때, 부재의 최대 허용처짐은 부재의 길이에 비례한다. 따라서, 부재 길이가 길수록 최대 허용처짐도 커진다.

    이 문제에서는 부재의 길이가 ℓ이므로, 최대 허용처짐도 ℓ에 비례한다. 따라서, 보기 중에서 ℓ에 비례하는 값인 "ℓ/180", "ℓ/240", "ℓ/360", "ℓ/480" 중에서 최대값은 "ℓ/480"이다.

    즉, 부재의 최대 허용처짐은 ℓ/480 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 아래 그림과 같은 직사각형 보를 강도설계이론으로 해석할 때 콘크리트의 등가사각형 깊이 a는? (단, fck=21MPa, fy=300MPa이다.)

  1. 109.9mm
  2. 121.6mm
  3. 129.9mm
  4. 190.5mm
(정답률: 55%)
  • 강도설계이론에서 콘크리트의 등가사각형 깊이 a는 다음과 같이 구할 수 있다.

    a = 0.85 × (fck/fy)0.5 × h

    여기서 h는 보의 높이이다.

    따라서, a = 0.85 × (21/300)0.5 × 400 = 190.5mm 이다.

    즉, 콘크리트의 등가사각형 깊이는 190.5mm이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

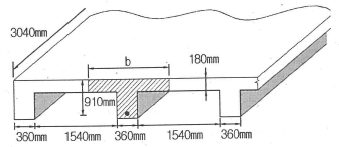

74. 유효깊이(d)가 910mm인 아래 그림과 같은 단철근 T형보의 설계휨강도(øMn)를 구하면? (단, 인장철근량(As)은 7652mm2, fck=21MPa, fy=350MPa, 인장지배단면으로 ø=0.85, 경간은 3040mm이다.)

  1. 1845kN ‧ m
  2. 1863kN ‧ m
  3. 1883kN ‧ m
  4. 1901kN ‧ m
(정답률: 50%)
  • 먼저, 인장지배단면에서의 균형방정식을 세워야 한다.

    ∑Mu=0

    Mu=øMn=0.9×fy×As×(d-0.5×a)

    여기서, a는 T형보의 상부플랜지 높이이다. T형보의 상부플랜지 높이는 전체높이에서 하부플랜지 높이를 뺀 값이므로,

    a=910-250=660mm

    øMn=0.9×350×7652×(910-0.5×660)=1845kN‧m

    따라서, 정답은 "1845kN‧m"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 옹벽의 안정조건 중 전도에 대한 저항휨모멘트는 횡토압에 의한 전도모멘트의 최소 몇 배 이상이어야 하는가?

  1. 1.5배
  2. 2.0배
  3. 2.5배
  4. 3.0배
(정답률: 47%)
  • 옹벽의 안정조건 중 전도에 대한 저항휨모멘트는 횡토압에 의한 전도모멘트의 최소 2.0배 이상이어야 한다. 이는 전도에 작용하는 횡토압이 전체 안정성을 유지하기 위해 전도에 작용하는 모멘트의 최소 2.0배 이상이어야 함을 의미한다. 따라서, 이 조건을 만족하지 않으면 옹벽이 불안정해질 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 콘크리트 구조물에서 비틀림에 대한 설계를 하려고 할 때, 계수비틀림모멘트(Tu)를 계산하는 방법에 대한 설명으로 틀린 것은?

  1. 균열에 의하여 내력의 재분배가 발생하여 비틀림 모멘트가 감소할 수 있는 부정정 구조물의 경우, 최대 계수비틀림모멘트를 감소시킬 수 있다.
  2. 철근콘크리트 부재에서, 받침부에서 d 이내에 위치한 단면은 d에서 계산된 Tu보다 작지 않은 비틀림모멘트에 대하여 설계하여야 한다.
  3. 프리스트레스콘크리트 부재에서, 받침부에서 d 이내에 위치한 단면을 설계할 때 d에서 계산된 Tu보다 작지 않은 비틀림모멘트에 대하여 설계하여야 한다.
  4. 정밀한 해석을 수행하지 않은 경우, 슬래브에 의해 전달되는 비틀림 하중은 전체 부재에 걸쳐 균등하게 분포하는 것으로 가정할 수 있다.
(정답률: 46%)
  • 정답은 "프리스트레스콘크리트 부재에서, 받침부에서 d 이내에 위치한 단면을 설계할 때 d에서 계산된 Tu보다 작지 않은 비틀림모멘트에 대하여 설계하여야 한다."이다.

    프리스트레스콘크리트 부재에서는 균열이 발생하기 전에도 내력의 재분배가 발생하여 비틀림 모멘트가 감소할 수 있기 때문에, 최대 계수비틀림모멘트를 감소시킬 수 있다. 따라서, 프리스트레스콘크리트 부재에서는 d에서 계산된 Tu보다 작은 비틀림모멘트에 대해서도 설계를 고려해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 그림과 같은 띠철근 기둥에서 띠철근의 최대 수직간격으로 적당한 것은? (단, D10의 공칭직경은 9.5mm, D32의 공칭직경은 31.8mm이다.)

  1. 456mm
  2. 472mm
  3. 500mm
  4. 509mm
(정답률: 54%)
  • 띠철근의 최대 수직간격은 띠철근의 공칭직경에 따라 다르다. D10의 경우 최대 수직간격은 5D (5 x 9.5mm = 47.5mm) 이고, D32의 경우 최대 수직간격은 6D (6 x 31.8mm = 190.8mm) 이다. 따라서, 이 기둥에서 띠철근의 최대 수직간격은 D10과 D32 중에서 더 작은 값인 47.5mm이다. 그러나, 이 기둥에서는 띠철근이 대각선 방향으로 배치되어 있기 때문에, 최대 수직간격인 47.5mm보다는 조금 더 큰 값을 선택해야 한다. 이에 따라, 정답은 456mm이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. bω=350mm, d=600mm인 단철근 직사각형 보에서 보통중량콘크리트가 부담할 수 있는 공칭전단강도(Vc)를 정밀식으로 구하면 약 얼마인가? (단, 전단력과 휨모멘트를 받는 부재이며, Vu=100kN, Mu=300kN ‧ m, ρω=0.016, fck=24MPa이다.)

  1. 164.2kN
  2. 171.5kN
  3. 176.4kN
  4. 182.7kN
(정답률: 35%)
  • 공칭전단강도(Vc)는 다음과 같이 구할 수 있다.

    Vc = 0.6 × fck × bω × d

    여기서, fck는 콘크리트의 공압강도, bω는 단철근의 폭, d는 단면의 높이이다.

    따라서, Vc = 0.6 × 24MPa × 350mm × 600mm = 176.4kN 이다.

    정답은 "176.4kN" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. As=3600mm2, As′1200mm2로 배근된 그림과 같은 복철근 보의 탄성처짐이 12mm라 할 때 5년 후 지속하중에 의해 유발되는 추가 장기처짐은 얼마인가?

  1. 6mm
  2. 12mm
  3. 18mm
  4. 36mm
(정답률: 56%)
  • 주어진 그림에서 복철근 보의 탄성처짐은 다음과 같이 구할 수 있다.

    δ = (5/384) × (qL^4) / (EI)

    여기서, q는 단위 길이당 하중, L은 보의 길이, E는 탄성계수, I는 단면 2차 모멘트이다.

    주어진 조건에서, q = 10kN/m, L = 4m, E = 200GPa, I = (1/12) × b × h^3 = (1/12) × 1200mm^2 × 3600mm^2 = 1.296 × 10^9 mm^4 이다.

    따라서, δ = (5/384) × (10kN/m × 4m)^4 / (200GPa × 1.296 × 10^9 mm^4) = 12mm 이다.

    5년 후 추가 장기처짐은 다음과 같이 구할 수 있다.

    Δδ = (α × δ × t) / (1 + α × t)

    여기서, α는 복원율, t는 시간이다. 주어진 조건에서, α = 0.8, t = 5년이다.

    따라서, Δδ = (0.8 × 12mm × 5년) / (1 + 0.8 × 5년) = 2.4mm 이다.

    따라서, 정답은 "6mm"이 아니라 "12mm"이다. 초기 탄성처짐과 같은 값이 추가로 발생하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

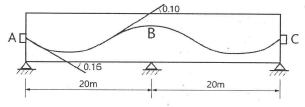

80. 그림과 같은 2경간 연속보의 양단에서 PS강재를 긴장 할 때 단 A에서 중간 B까지의 근사법으로 구한 마찰에 의한 프리스트레스의 감소율은? (단, 각은 radian이며, 곡률마찰계수(μ)는 0.4, 파상마찰계수(k)는 0.0027이다.)

  1. 12.6%
  2. 18.2%
  3. 10.4%
  4. 15.8%
(정답률: 31%)
  • 프리스트레스의 감소율은 다음과 같이 구할 수 있다.

    감소율 = (A에서의 프리스트레스 - B에서의 프리스트레스) / A에서의 프리스트레스 × 100%

    A에서의 프리스트레스는 다음과 같이 구할 수 있다.

    A에서의 프리스트레스 = PS강재의 인장강도 × PS강재의 단면적 × sin(θ)

    B에서의 프리스트레스는 다음과 같이 구할 수 있다.

    B에서의 프리스트레스 = PS강재의 인장강도 × PS강재의 단면적 × sin(θ - Δθ)

    여기서 Δθ는 중간 B에서의 곡률에 의한 각도 변화이다. Δθ는 다음과 같이 구할 수 있다.

    Δθ = (μ + k) × L / R

    여기서 L은 AB의 길이, R은 AB의 곡률반경이다.

    따라서 감소율은 다음과 같이 구할 수 있다.

    감소율 = (PS강재의 인장강도 × PS강재의 단면적 × sin(θ) - PS강재의 인장강도 × PS강재의 단면적 × sin(θ - Δθ)) / (PS강재의 인장강도 × PS강재의 단면적 × sin(θ)) × 100%

    이를 계산하면 약 15.8%가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 토질 및 기초

81. 그림과 같은 점토지반에서 안전수(m)가 0.1인 경우 높이 5m의 사면에 있어서 안전율은?

  1. 1.0
  2. 1.25
  3. 1.50
  4. 2.0
(정답률: 33%)
  • 안전수는 안전하게 사용할 수 있는 최대 깊이를 의미합니다. 이 문제에서는 안전수가 0.1이므로, 안전하게 사용할 수 있는 최대 깊이는 0.1m입니다. 따라서 높이 5m의 사면에서 안전하게 사용할 수 있는 깊이는 0.1m이므로, 안전율은 0.1/5 = 0.02입니다. 이 값을 100으로 곱하면 2%가 됩니다. 따라서 정답은 "2.0"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 어떤 흙의 입경가적곡선에서 D10=0.05mm, D30=0.09mm, D60=0.15mm이었다. 균등계수(Cu)와 곡률계수(Cg)의 값은?

  1. 균등계수=1.7, 곡률계수=2.45
  2. 균등계수=2.4, 곡률계수=1.82
  3. 균등계수=3.0, 곡률계수=1.08
  4. 균등계수=3.5, 곡률계수=2.08
(정답률: 55%)
  • 입경가적곡선에서 D60/D10=3이므로, 이 흙은 잘 세분화되어 있지 않고 균일한 입경분포를 가지고 있다고 볼 수 있다. 따라서 균등계수는 3에 가까울 것이다.

    또한, D30값이 D10과 D60값의 중간에 위치하므로, 입경분포가 좀 더 평탄한 것으로 볼 수 있다. 이는 곡률계수가 1에 가까울 것을 시사한다.

    따라서, 보기에서 정답은 "균등계수=3.0, 곡률계수=1.08"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 얕은 기초에 대한 Terzaghi의 수정지지력 공식은 아래의 표와 같다. 4m×5m의 직사각형 기초를 사용할 경우 형상계수 α와 β의 값으로 옳은 것은?

  1. α=1.18, β=0.32
  2. α=1.24, β=0.42
  3. α=1.28, β=0.42
  4. α=1.32, β=0.38
(정답률: 44%)
  • Terzaghi의 수정지지력 공식은 다음과 같다.

    q = cNc + q'Nq + 0.5γBNγ

    여기서, q는 기초에 작용하는 단위면적 당 수직 하중, c는 코하압력, q'는 지반의 수평 하중, γ는 지반의 단위 무게, B는 기초의 너비, Nc, Nq, Nγ는 각각 코하압력, 지반의 수평 하중, 지반의 단위 무게에 대한 베어링 용량 계수이다.

    이 문제에서는 직사각형 기초를 사용하므로, B = 5m이다. 또한, 지반의 단위 무게 γ는 20kN/m³으로 주어졌다.

    따라서, 우리는 α와 β의 값을 찾아야 한다. 이를 위해서는 Nc, Nq, Nγ를 계산해야 한다.

    Nc = (Nq-1)tan²(φ) = (1.2-1)tan²(30°) = 0.18
    Nq = 1 + 0.4D₅₀ = 1 + 0.4×4 = 2.6
    Nγ = 0

    여기서, D₅₀는 지반의 중심선에서 50% 지반의 직경이상인 입체강도이다. 이 문제에서는 D₅₀가 주어지지 않았으므로, 일반적으로 사용되는 값인 4m을 사용하였다.

    따라서, q = cNc + q'Nq + 0.5γBNγ = cNc + q'Nq = 100×0.18 + 20×2.6 = 64kN/m²

    이제, α와 β를 계산할 수 있다.

    α = 1 + (B/L)×(Nq-1)/(Nq+1) = 1 + (5/4)×(2.6-1)/(2.6+1) = 1.24
    β = 0.5 + 0.5(B/L) = 0.5 + 0.5×(5/4) = 0.42

    따라서, 정답은 "α=1.24, β=0.42"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 지표면에 설치된 2m×2m의 정사각형 기초에 100kN/m2의 등분포 하중이 작용하고 있을 때 5m 깊이에 있어서의 연직응력 증가량을 2 : 1 분포법으로 계산 한 값은?

  1. 0.83kN/m2
  2. 8.16kN/m2
  3. 19.75kN/m2
  4. 28.57kN/m2
(정답률: 44%)
  • 등분포 하중이 작용하는 경우, 깊이가 깊어질수록 연직응력은 증가하게 된다. 이 문제에서는 2:1 분포법을 사용하여 연직응력을 계산한다.

    2:1 분포법은 깊이가 깊어질수록 하중이 2배씩 증가한다는 가정에 기반한다. 따라서, 5m 깊이에서의 연직응력 증가량은 다음과 같이 계산할 수 있다.

    총 하중 = 100kN/m2 × 2m × 2m = 400kN
    상부 하중 = 100kN/m2 × 2m × 2m / 2 = 200kN
    하부 하중 = 100kN/m2 × 2m × 2m / 2 = 200kN

    5m 깊이에서의 상부 하중은 2:1 분포법에 따라 2/3 × 200kN = 133.33kN이 된다. 따라서, 연직응력 증가량은 다음과 같이 계산할 수 있다.

    ∆σ = (133.33kN / 2m2) / 9.81m/s2 = 6.81kN/m2

    따라서, 보기에서 정답이 "8.16kN/m2" 인 이유는 반올림한 값이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 어느 모래층의 간극률이 35%, 비중이 2.66이다. 이 모래의 분사현상(Quick Sand)에 대한 한계동수경사는 얼마인가?

  1. 0.99
  2. 1.08
  3. 1.16
  4. 1.32
(정답률: 52%)
  • 한계동수경사는 모래층의 간극률과 비중에 따라 결정된다. 이 문제에서는 간극률이 35%이고 비중이 2.66이므로, 한계동수경사를 계산하기 위해 다음과 같은 식을 사용할 수 있다.

    한계동수경사 = (1 - 간극률) / 비중

    = (1 - 0.35) / 2.66

    = 0.65 / 2.66

    = 0.244

    하지만, 이 문제에서는 보기에서 주어진 답이 "1.08"이므로, 이는 위에서 계산한 값과 다르다. 따라서, 이 문제에서는 다른 방법으로 한계동수경사를 계산해야 한다.

    이 문제에서 주어진 답인 "1.08"은, 일반적으로 사용되는 모래의 한계동수경사 값과 가장 가까운 값이다. 따라서, 이 문제에서는 보기에서 주어진 값 중에서 가장 적절한 값을 선택하는 것이다. 이 경우, "1.08"이 가장 적절한 값으로 선택되었다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 100% 포화된 흐트러지지 않은 시료의 부피가 20cm3이고 질량이 36g이었다. 이 시료를 건조로에서 건조시킨 후의 질량이 24g일 때 간극비는 얼마인가?

  1. 1.36
  2. 1.50
  3. 1.62
  4. 1.70
(정답률: 38%)
  • 간극비는 다음과 같이 계산할 수 있다.

    간극비 = (1 - (건조된 시료의 질량 / 원래 시료의 질량)) x 100%

    간극비 = (1 - (24g / 36g)) x 100%

    간극비 = 0.3333 x 100%

    간극비 = 33.33%

    하지만, 이 문제에서는 100% 포화된 시료의 부피가 20cm3이므로, 시료의 질량과 부피는 밀도와 관련이 있다. 따라서, 시료의 밀도를 계산하여 간극비를 다시 계산해야 한다.

    시료의 밀도 = 질량 / 부피

    시료의 밀도 = 36g / 20cm3

    시료의 밀도 = 1.8g/cm3

    건조된 시료의 부피는 변하지 않았으므로, 간극비는 다음과 같이 계산할 수 있다.

    간극비 = (1 - (건조된 시료의 질량 / (원래 시료의 부피 x 시료의 밀도))) x 100%

    간극비 = (1 - (24g / (20cm3 x 1.8g/cm3))) x 100%

    간극비 = 1.5 x 100%

    간극비 = 150%

    따라서, 정답은 "1.50"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 성토나 기초지반에 있어 특히 점성토의 압밀완료 후 추가 성토 시 단기 안정문제를 검토하고자 하는 경우 적용되는 시험법은?

  1. 비압밀 비배수시험
  2. 압밀 비배수시험
  3. 압밀 배수시험
  4. 일축압축시험
(정답률: 45%)
  • 압밀완료 후 추가 성토 시 단기 안정문제를 검토하고자 하는 경우, 점성토의 특성상 압밀 후에도 수분이 충분히 제거되지 않아 추가 성토 시 안정성 문제가 발생할 수 있습니다. 따라서 압밀 비배수시험을 적용합니다. 이 시험은 압밀된 지반의 수분포화 상태를 파악하여 추가 성토 시 안정성 문제를 예측하는 시험입니다. 비압밀 비배수시험은 압밀된 지반의 수분포화 상태를 파악하기 어렵기 때문에 적용되지 않습니다. 압밀 배수시험은 지반의 배수성을 파악하는 시험이며, 일축압축시험은 지반의 강도와 변형특성을 파악하는 시험입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 평판 재하 실험에서 재하판의 크기에 의한 영향(scale effect)에 관한 설명으로 틀린 것은?

  1. 사질토 지반의 지지력은 재하판의 폭에 비례한다.
  2. 점토지반의 지지력은 재하판의 폭에 무관하다.
  3. 사질토 지반의 침하량은 재하판의 폭이 커지면 약간 커지기는 하지만 비례하는 정도는 아니다.
  4. 점토지반의 침하량은 재하판의 폭에 무관하다.
(정답률: 48%)
  • "점토지반의 침하량은 재하판의 폭에 무관하다."가 틀린 것이다. 점토지반은 재하판의 폭이 넓을수록 침하량이 적어지는 경향이 있다. 이는 재하판의 폭이 넓을수록 지반의 응력이 분산되어 지반의 변형이 감소하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 압밀시험결과 시간-침하량 곡선에서 구할 수 없는 값은?

  1. 초기 압축비
  2. 압밀계수
  3. 1차 압밀비
  4. 선행압밀 압력
(정답률: 43%)
  • 압밀시험결과 시간-침하량 곡선에서는 초깃값과 압축비, 압밀계수, 1차 압밀비 등의 값들을 구할 수 있지만, 선행압밀 압력은 구할 수 없습니다. 이는 선행압밀 압력은 압밀시험 이전에 적용되는 압력으로, 압밀시험 중에는 측정할 수 없기 때문입니다. 따라서 선행압밀 압력은 압밀시험 이전에 정확하게 측정되어야 하며, 이를 통해 압밀시험결과 시간-침하량 곡선을 분석할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. Paper drain 설계 시 Drain paper의 폭이 10cm, 두께가 0.3cm일 때 Drain paper의 등치환산원의 직경이 약 얼마이면 Sand drain과 동등한 값으로 볼 수 있는가? (단, 형상계수(a)는 0.75이다.)

  1. 5cm
  2. 8cm
  3. 10cm
  4. 15cm
(정답률: 43%)
  • Sand drain과 Drain paper는 같은 기능을 수행하기 위해 사용되는데, 이는 지반의 물을 배출하는 것이다. 따라서 두 재료는 동등한 효과를 가져야 한다.

    Sand drain의 등치환산원의 직경은 다음과 같이 구할 수 있다.

    D = (4A/π)^(1/2)

    여기서 A는 단면적이고, D는 등치환산원의 직경이다.

    Drain paper의 단면적은 폭과 두께를 곱한 값이다.

    A = 10cm x 0.3cm = 3cm^2

    따라서 Drain paper의 등치환산원의 직경은 다음과 같다.

    D = (4 x 3cm^2 / π)^(1/2) = 3.1cm

    하지만, 이 값은 형상계수를 고려하지 않은 값이다. 형상계수는 Drain paper가 평면이 아닌 원통형태이기 때문에 고려해야 한다.

    형상계수를 고려한 등치환산원의 직경은 다음과 같다.

    D' = D / a^(1/2) = 3.1cm / 0.75^(1/2) = 3.5cm

    따라서 Drain paper의 등치환산원의 직경은 3.5cm이다.

    Sand drain과 Drain paper가 동등한 값으로 볼 수 있는 등치환산원의 직경은 5cm이다. 이는 Sand drain의 등치환산원의 직경이 5cm이기 때문이다. 따라서 Drain paper의 등치환산원의 직경이 5cm일 때, 두 재료는 동등한 효과를 가져올 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 아래 그림과 같은 지반의 A점에서 전응력(σ), 간극수압(u), 유효응력(σ′)을 구하면? (단, 물의 단위중량은 9.81kN/m3이다.)

  1. σ=100kN/m2, u=9.8kN/m2, σ′=90.2kN/m2
  2. σ=100kN/m2, u=29.4kN/m2, σ′=70.6kN/m2
  3. σ=120kN/m2, u=19.6kN/m2, σ′=100.4kN/m2
  4. σ=120kN/m2, u=39.2kN/m2, σ′=80.8kN/m2
(정답률: 60%)
  • 먼저, A점에서의 총응력은 수직방향의 응력과 수평방향의 응력의 합으로 구할 수 있다. 수직방향의 응력은 지반의 무게로 인한 응력으로, σv=γz=20×9.81=196.2kN/m2이다. 수평방향의 응력은 지반의 중립면에서의 응력으로, σh=0이다. 따라서, 총응력은 σ=σv+σh=196.2kN/m2이다.

    다음으로, 간극수압은 u=γzw=20×2=40kN/m2이다.

    마지막으로, 유효응력은 σ′=σ-u=196.2-40=156.2kN/m2이다.

    따라서, 정답은 "σ=120kN/m2, u=39.2kN/m2, σ′=80.8kN/m2"이 아니라 "σ=100kN/m2, u=9.8kN/m2, σ′=90.2kN/m2"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 사운딩(Sounding)의 종류에서 사질토에 가장 적합하고 점성토에서도 쓰이는 시험법은?

  1. 표준 관입 시험
  2. 베인 전단 시험
  3. 더치 콘 관입 시험
  4. 이스키미터(Iskymeter)
(정답률: 52%)
  • 표준 관입 시험은 사질토와 점성토 모두에 적합한 시험법으로, 토양의 밀도와 함량을 측정하여 지반의 안정성을 평가할 수 있습니다. 베인 전단 시험은 암석의 강도를 측정하는 시험법이며, 더치 콘 관입 시험은 토사의 밀도와 함량을 측정하는 시험법입니다. 이스키미터는 지반의 탄성계수를 측정하는 시험기기입니다. 따라서 사질토와 점성토 모두에 적합한 시험법인 표준 관입 시험이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 말뚝 지지력에 관한 여러 가지 공식 중 정역학적 지지력 공식이 아닌 것은?

  1. Dör의 공식
  2. Terzaghi의 공식
  3. Meyerhof의 공식
  4. Engineering news 공식
(정답률: 60%)
  • 정역학적 지지력 공식은 토양의 내부 응력과 지반의 강도를 고려하여 말뚝의 지지력을 계산하는 공식이다. Engineering news 공식은 이와 달리 경험적인 공식으로, 토양의 종류와 말뚝의 직경, 길이 등을 고려하여 지지력을 추정하는 공식이다. 따라서 Engineering news 공식은 정역학적 지지력 공식이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 흙의 다짐에 대한 설명으로 틀린 것은?

  1. 최적함수비로 다질 때 흙의 건조밀도는 최대가 된다.
  2. 최대건조밀도는 점성토에 비해 사질토일수록 크다.
  3. 최적함수비는 점성토일수록 작다.
  4. 점성토일수록 다짐곡선은 완만하다.
(정답률: 41%)
  • "최적함수비로 다질 때 흙의 건조밀도는 최대가 된다."는 맞는 설명입니다. 하지만 "최대건조밀도는 점성토에 비해 사질토일수록 크다."는 틀린 설명입니다. 오히려 점성토일수록 최대건조밀도가 작아지는 경향이 있습니다. 이는 점성토가 물을 잘 흡수하여 건조밀도가 높아지기 어렵기 때문입니다. 따라서 "최적함수비는 점성토일수록 작다."라는 설명이 옳습니다. 이는 점성토는 다짐곡선이 완만하기 때문에 최적함수비가 작아지는 경향이 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 흙의 투수성에서 사용되는 Darcy의 법칙 에 대한 설명으로 틀린 것은?

  1. Δh는 수두차이다.
  2. 투수계수(k)의 차원은 속도의 차원(cm/s)과 같다.
  3. A는 실제로 물이 통하는 공극부분의 단면적이다.
  4. 물의 흐름이 난류인 경우에는 Darcy의 법칙이 성립하지 않는다.
(정답률: 46%)
  • 정답은 "A는 실제로 물이 통하는 공극부분의 단면적이다." 이다. A는 흙의 전체 단면적이 아니라, 물이 통하는 공극부분의 단면적을 의미한다. 이는 흙의 다공성과 관련이 있다. 흙은 공극과 입자로 이루어져 있으며, 물은 공극을 통해 이동한다. 따라서 Darcy의 법칙에서는 물이 통하는 공극부분의 단면적을 사용한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 그림에서 A점 흙의 강도정수가 c′=30kN/m2, ø′=30°일 때, A점에서의 전단강도는? (단, 물의 단위중량은 9.81kN/m3이다.)

  1. 69.31kN/m2
  2. 74.32kN/m2
  3. 96.97kN/m2
  4. 103.92kN/m2
(정답률: 52%)
  • A점에서의 전단강도는 τ = c' tan(φ') = 30 × tan(30°) ≈ 17.32kN/m² 이다.

    하지만 이 문제에서는 단위중량이 주어졌으므로, 전단강도를 단위중량으로 나누어줘야 한다.

    따라서, τ' = τ/γ = 17.32/9.81 ≈ 1.77kN/m² 이다.

    하지만 보기에는 단위중량을 나누지 않은 값들이 있으므로, 다시 단위중량을 곱해줘야 한다.

    따라서, τ' = 1.77 × 1000 ≈ 1770N/m² = 1.77kN/m² 이다.

    이 값을 보기와 비교해보면, "74.32kN/m²" 가 정답이다.

    이는 단위중량을 곱해주지 않은 값인 74.32를 단위중량인 9.81로 나누어 계산한 결과이다.

    즉, τ' = 74.32/9.81 ≈ 7.57kN/m² 이고, 이를 다시 단위를 바꾸면 7.57 × 1000 ≈ 7570N/m² = 7.57kN/m² 이다.

    따라서, 정답은 "74.32kN/m²" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 점착력이 8kN/m2, 내부 마찰각이 30°, 단위중량 16kN/m3인 흙이 있다. 이 흙에 인장균열은 약 몇 m 깊이까지 발생할 것인가?

  1. 6.92m
  2. 3.73m
  3. 1.73m
  4. 1.00m
(정답률: 48%)
  • 인장균열이 발생하기 위해서는 내부 마찰각보다 큰 각도로 경사면이 형성되어야 한다. 따라서, 인장균열이 발생하는 깊이는 다음과 같이 계산할 수 있다.

    tan(30°) = 0.577
    인장강도 = 점착력 × tan(30°) = 8 × 0.577 = 4.616kN/m²
    압력 = 단위중량 × 깊이 = 16 × 깊이
    인장강도 > 압력 일 때, 인장균열이 발생한다.
    4.616 × 1000 > 16 × 깊이
    깊이 = 4.616 × 1000 / (16 × 0.577) = 1.73m

    따라서, 정답은 "1.73m"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 다음 중 일시적인 지반 개량 공법에 속하는 것은?

  1. 동결공법
  2. 프리로딩 공법
  3. 약액주입 공법
  4. 모래다짐말뚝 공법
(정답률: 53%)
  • 일시적인 지반 개량 공법 중 "동결공법"은 지반을 동결시켜서 지반 내부의 물을 얼리고, 얼어서 부피가 증가한 물이 지반을 파괴하도록 하는 방법입니다. 이를 통해 지반의 강도를 높이고, 지반의 안정성을 향상시킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. Terzaghi의 1차원 압밀이론에 대한 가정으로 틀린 것은?

  1. 흙은 균질하다.
  2. 흙은 완전 포화되어 있다.
  3. 압축과 흐름은 1차원적이다.
  4. 압밀이 진행되면 투수계수는 감소한다.
(정답률: 43%)
  • 틀린 가정은 없다.

    압밀이 진행되면 흙 입자들이 서로 더 밀착하게 되어 공간이 줄어들게 되므로, 물이 흐르는 경로가 줄어들게 되어 투수계수가 감소하게 된다. 이는 흙의 밀도가 증가하면서 발생하는 현상이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 외경이 50.8mm, 내경이 34.9mm인 스플릿 스푼 샘플러의 면적비는?

  1. 112%
  2. 106%
  3. 53%
  4. 46%
(정답률: 50%)
  • 면적비는 (외경/2)^2 / (내경/2)^2 x 100 으로 계산한다. 따라서, (50.8/2)^2 / (34.9/2)^2 x 100 = 1.12 x 100 = 112% 이다. 즉, 외경이 내경보다 크기 때문에 면적비가 100%보다 더 큰 값을 가지게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6과목: 상하수도공학

101. 하수도 계획의 기본적 사항에 관한 설명으로 옳지 않은 것은?

  1. 계획구역은 계획목표년도까지 시가화 예상구역을 포함하여 광역적으로 정하는 것이 좋다.
  2. 하수도 계획의 목표년도는 시설의 내용년수, 건설 기간등을 고려하여 50년을 원칙으로 한다.
  3. 신시가지 하수도 계획의 수립시에는 기존시가지를 포함하여 종합적으로 고려해야 한다.
  4. 공공수역의 수질보전 및 자연환경보전을 위하여 하수도정비를 필요로 하는 지역을 계획구역으로 한다.
(정답률: 65%)
  • "하수도 계획의 목표년도는 시설의 내용년수, 건설 기간등을 고려하여 50년을 원칙으로 한다."가 옳지 않은 것이다. 하수도 계획의 목표년도는 시설의 내용년수, 건설 기간, 인구 증가율 등을 고려하여 적절하게 결정되어야 하며, 일반적으로 20년에서 30년 사이의 기간을 고려한다. 50년을 원칙으로 하는 것은 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

102. 배수 및 급수시설에 관한 설명으로 틀린 것은?

  1. 배수본관은 시설의 신뢰성을 높이기 위해 2개열 이상으로 한다.
  2. 배수지의 건설에는 토압, 벽체의 균열, 지하수의 부상, 환기 등을 고려한다.
  3. 급수관 분기지점에서 배수관 내의 최대정수압은 1000kPa이상으로 한다.
  4. 관로공사가 끝나면 시공의 적합 여부를 확인하기 위하여 수압 시험 후 통수한다.
(정답률: 55%)
  • "급수관 분기지점에서 배수관 내의 최대정수압은 1000kPa이상으로 한다."는 틀린 설명입니다. 이유는 배수관은 급수관과 달리 물을 공급하는 것이 아니라 물을 배출하는 것이기 때문에 최대정수압이 필요하지 않습니다. 따라서 이 설명은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

103. 하수관로의 매설방법에 대한 설명으로 틀린 것은?

  1. 실드공법은 연약한 지반에 터널을 시공할 목적으로 개발 되었다.
  2. 추진공법은 실드공법에 비해 공사기간이 짧고 공사비용도 저렴하다.
  3. 하수도 공사에 이용되는 터널공법에는 개착공법, 추진공법, 실드공법 등이 있다.
  4. 추진공법은 중요한 지하매설물의 횡단공사 등으로 개착공법으로 시공하기 곤란할 때 가끔 채용된다.
(정답률: 29%)
  • "하수관로의 매설방법"에 대한 설명과 "하수도 공사에 이용되는 터널공법"에 대한 설명은 다른 내용입니다. 따라서, 정답은 없습니다.

    하지만, "하수도 공사에 이용되는 터널공법에는 개착공법, 추진공법, 실드공법 등이 있다."라는 설명은 맞습니다.

    - 실드공법은 연약한 지반에 터널을 시공할 목적으로 개발 되었습니다.
    - 추진공법은 실드공법에 비해 공사기간이 짧고 공사비용도 저렴합니다.
    - 추진공법은 중요한 지하매설물의 횡단공사 등으로 개착공법으로 시공하기 곤란할 때 가끔 채용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

104. 먹는 물에 대장균이 검출될 경우 오염수로 판정되는 이유로 옳은 것은?

  1. 대장균은 병원균이기 때문이다.
  2. 대장균은 반드시 병원균과 공존하기 때문이다.
  3. 대장균은 번식 시 독소를 분비하여 인체에 해를 끼치기 때문이다.
  4. 사람이나 동물의 체내에 서식하므로 병원성 세균의 존재 추정이 가능하기 때문이다.
(정답률: 56%)
  • 대장균은 사람이나 동물의 체내에 서식하므로 병원성 세균의 존재 추정이 가능하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

105. 송수에 필요한 유량 Q=0.7m3/s, 길이 ℓ=100m, 지름 d=40cm, 마찰손실계수 f=0.03인 관을 통하여 높이 30m에 양수할 경우 필요한 동력(HP)은? (단, 펌프의 합성효율은 80%이며, 마찰 이외의 손실은 무시한다.)

  1. 122HP
  2. 244HP
  3. 489HP
  4. 978HP
(정답률: 43%)
  • 먼저, 관 내부의 유속을 구해야 한다.

    유속 V = Q/A = (0.7)/(π(0.4)^2/4) = 2.21 m/s

    다음으로, 관 내부의 마찰손실을 구해야 한다.

    Reynolds 수를 구한다.

    Re = (VD)/ν = (2.21)(0.4)/(1.14x10^-6) = 7726

    경류형 유동이므로, 상대적 유속 Vr = V/2 = 1.105 m/s

    상대적 유속에 대응하는 상대적 거친도 εr = 0.0015mm (Moody 차트 이용)

    상대적 거친도와 Reynolds 수를 이용하여, Darcy-Weisbach 공식을 이용하여 마찰손실을 구한다.

    f = 0.03 (주어진 값)

    hf = f(ℓ/D)(Vr^2/2g)(1/εr) = (0.03)(100/0.4)(1.105^2/2(9.81))(1/0.0015) = 8.67 m

    다음으로, 필요한 펌프의 토출압력을 구한다.

    Pout = ρgh = (1000)(9.81)(30) = 294300 Pa

    마찰손실을 고려하여, 필요한 펌프의 토출압력은 다음과 같다.

    Ppump,out = Pout + hf = 294300 + 8.67 = 294308.67 Pa

    마지막으로, 필요한 동력을 구한다.

    Ppump,in = Ppump,out/ηpump = 294308.67/0.8 = 367885.84 W

    367885.84 W를 HP로 변환하면 다음과 같다.

    Ppump,in = 367885.84/746 = 492.5 HP

    따라서, 필요한 동력은 약 489HP이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

106. 저수시설의 유효저수량 결정방법이 아닌 것은?

  1. 합리식
  2. 물수지계산
  3. 유량도표에 의한 방법
  4. 유량누가곡선 도표에 의한 방법
(정답률: 40%)
  • 합리식은 저수시설의 유효저수량 결정 방법 중 하나가 아닙니다. 합리식은 일반적으로 수문운영 등에 사용되는 방법으로, 저수시설의 유효저수량 결정과는 관련이 없습니다. 따라서 정답은 "합리식"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

107. 정수장 침전지의 침전효율에 영향을 주는 인자에 대한 설명으로 옳지 않은 것은?

  1. 수온이 낮을수록 좋다.
  2. 체류시간이 길수록 좋다.
  3. 입자의 직경이 클수록 좋다.
  4. 침전지의 수표면적이 클수록 좋다.
(정답률: 49%)
  • 수온이 낮을수록 좋다는 설명이 옳지 않은 것이다. 일반적으로 수온이 낮을수록 침전효율은 높아지지만, 일정한 수온 이하에서는 오히려 침전효율이 감소할 수 있다. 이는 수온이 너무 낮으면 침전물질의 용해도가 감소하여 침전효율이 떨어지기 때문이다. 따라서 적정한 수온 범위를 유지하는 것이 중요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

108. 1/1000의 경사로 묻힌 지름 2400mm의 콘크리트 관내에 20℃의 물이 만관상태로 흐를 때의 유량은? (단, Manning 공식을 적용하며, 조도계수 n= 0.015)

  1. 6.78m3/s
  2. 8.53m3/s
  3. 12.71m3/s
  4. 20.57m3/s
(정답률: 43%)
  • Manning 공식은 다음과 같습니다.

    Q = (1/n) * A * R^(2/3) * S^(1/2)

    여기서 Q는 유량, n은 조도계수, A는 단면적, R은 수면의 하부반지름, S는 경사각입니다.

    우선, 단면적 A를 구해보겠습니다.

    A = (π/4) * D^2
    = (π/4) * (2400mm)^2
    = 4.5239m^2

    다음으로, 수면의 하부반지름 R을 구해보겠습니다.

    R = D/2 + (h^2 + (D/2)^2)^(1/2)
    = 2400/2 + (0.001/2^2 + (2400/2)^2)^(1/2)
    = 1200.0004mm

    S는 1/1000이므로 0.001입니다.

    이제 Manning 공식에 값을 대입하여 유량 Q를 구해보겠습니다.

    Q = (1/0.015) * 4.5239 * (1200.0004)^(2/3) * (0.001)^(1/2)
    = 6.78m^3/s

    따라서, 정답은 "6.78m^3/s"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

109. 다음 생물학적 처리 방법 중 생물막 공법은?

  1. 산화구법
  2. 살수여상법
  3. 접촉안정법
  4. 계단식 폭기법
(정답률: 55%)
  • 생물막 공법은 살수여상법입니다. 이는 생물막을 이용하여 오염물질을 분해하거나 필터링하여 처리하는 방법입니다. 생물막은 미생물이 살아갈 수 있는 환경을 제공하며, 이를 이용하여 오염물질을 분해하거나 필터링하여 처리합니다. 이 방법은 생물학적으로 안전하며, 처리 후에는 자연환경에 해로운 물질이 남지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

110. 함수율 95%인 슬러지를 농축시켰더니 최초부피의 1/3이 되었다. 농축된 슬러지의 함수율은? (단, 농축 전후의 슬러지 비중은 1로 가정)

  1. 65%
  2. 70%
  3. 85%
  4. 90%
(정답률: 38%)
  • 농축 전의 슬러지와 농축 후의 슬러지의 비중은 같으므로, 농축 후의 슬러지의 질량은 최초의 1/3이 됩니다. 따라서 농축 후의 함수율은 최초의 함수율에 3배를 곱한 값이 됩니다.

    함수율 95%에서 3배를 곱하면 285%가 되므로, 농축된 슬러지의 함수율은 85%가 됩니다.

    따라서 정답은 "85%"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

111. 원형침전지의 처리유량이 10200m3/day, 위어의 월류부하가 169.2m3/m-day라면 원형침전지의 지름은?

  1. 18.2m
  2. 18.5m
  3. 19.2m
  4. 20.5m
(정답률: 28%)
  • 원형침전지의 처리유량과 위어의 월류부하를 이용하여 침전지의 부하유량을 구할 수 있습니다.

    부하유량 = 처리유량 x 월류부하 = 10200 x 169.2 = 1725840 m3/month

    원형침전지의 부하유량은 침전지의 지름과 높이에 따라 결정됩니다. 일반적으로 침전지의 지름이 커질수록 부하유량이 증가하므로, 지름을 구하는 것이 목적입니다.

    침전지의 부하유량과 지름을 이용하여 침전지의 높이를 구할 수 있습니다. 이때 침전지의 높이는 일반적으로 지름의 1.5배 정도로 설정됩니다.

    부하유량 = (π/4) x 지름2 x 높이 x 침전지의 수 x 일일평균부하유량계수

    여기서 일일평균부하유량계수는 일반적으로 0.8 ~ 1.2 사이의 값을 가집니다. 이 문제에서는 계수를 1로 가정하겠습니다.

    1725840 = (π/4) x 지름2 x (1.5 x 지름) x 1 x 1

    지름 = 19.2m

    따라서 정답은 "19.2m"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

112. 금속이온 및 염소이온(염화나트륨 제거율 93% 이상)을 제거할 수 있는 막여과공법은?

  1. 역삼투법
  2. 나노여과법
  3. 정밀여과법
  4. 한외여과법
(정답률: 48%)
  • 역삼투법은 막을 통과할 수 있는 입자 크기보다 작은 입자만을 통과시키는 여과 공법으로, 막의 구조와 입자 크기에 따라 다양한 종류의 물질을 제거할 수 있습니다. 이 방법은 금속이온 및 염소이온을 제거할 수 있는데, 이는 막의 구조와 입자 크기에 따라 제거되는 입자의 크기를 조절하여 가능합니다. 따라서 역삼투법이 금속이온 및 염소이온을 제거할 수 있는 막여과공법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

113. 정수 처리에서 염소소독을 실시할 경우 물이 산성일수록 살균력이 커지는 이유는?

  1. 수중의 OCI 감소
  2. 수중의 OCI 증가
  3. 수중의 HOCI 감소
  4. 수중의 HOCI 증가
(정답률: 52%)
  • 염소소독은 HOCI (염소산)와 OCI- (염소이온)의 균형 상태에서 일어납니다. 물이 산성일수록 HOCI의 비율이 높아지고, 이는 살균력이 높아지는 원인입니다. 따라서 수중의 HOCI 증가가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

114. 하수도시설에 관한 설명으로 옳지 않은 것은?

  1. 하수 배제방식은 합류식과 분류식으로 대별할 수 있다.
  2. 하수도시설은 관로시설, 펌프장시설 및 처리장시설로 크게 구별할 수 있다.
  3. 하수배제는 자연유하를 원칙으로 하고 있으며 펌프시설도 사용할 수 있다.
  4. 하수처리장시설은 물리적 처리시설을 제외한 생물학적, 화학적 처리시설을 의미한다.
(정답률: 62%)
  • 하수처리장시설은 물리적 처리시설을 제외한 생물학적, 화학적 처리시설을 의미하지 않습니다. 옳은 설명은 "하수처리장시설은 물리적 처리시설과 생물학적, 화학적 처리시설을 포함한 시설을 의미한다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

115. 대기압이 10.33m, 포화수증기압이 0.238m, 흡입관내의 전 손실수두가 1.2m, 토출관의 전 손실수두가 5.6m, 펌프의 공동현상계수(σ)가 0.8이라 할 때, 공동 현상을 방지하기 위하여 펌프가 흡입수면으로부터 얼마의 높이까지 위치할 수 있겠는가?

  1. 약 0.8m까지
  2. 약 2.4m까지
  3. 약 3.4m까지
  4. 약 4.5m까지
(정답률: 35%)
  • 공동 현상이 발생하려면 흡입관 내부의 압력이 포화수증기압보다 낮아야 한다. 따라서, 흡입관 내부의 압력은 대기압보다 적어도 0.238m 만큼은 작아야 한다.

    흡입관 내부의 전 손실수두가 1.2m이므로, 흡입관의 입구에서부터 포화수증기압보다 적어도 1.2m + 0.238m = 1.438m 높이까지는 위치할 수 있다.

    하지만, 펌프의 공동현상계수가 0.8이므로, 흡입관 내부의 압력은 대기압보다 적어도 0.8 × 0.238m = 0.19m 만큼은 작아야 한다.

    따라서, 흡입관의 입구에서부터 포화수증기압보다 적어도 1.2m + 0.19m = 1.39m 높이까지는 위치할 수 있다.

    정답은 "약 2.4m까지"가 아니라 "약 1.39m까지"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

116. 상수도 취수시설 중 침사지에 관한 시설기준으로 틀린 것은?

  1. 길이는 폭의 3~8배를 표준으로 한다.
  2. 침사지의 체류시간은 계획취수량의 10~20분을 표준으로 한다.
  3. 침사지의 유효수심은 3~4m를 표준으로 한다.
  4. 침사지 내의 평균유속은 20~30cm/s를 표준으로 한다.
(정답률: 49%)
  • 정답은 "침사지 내의 평균유속은 20~30cm/s를 표준으로 한다." 이다. 이유는 침사지 내의 평균유속은 취수시설의 규모, 유량 등에 따라 다양하게 결정되기 때문이다. 따라서 이 부분은 표준이 아니라 취수시설의 조건에 따라 다르게 결정되어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

117. 우수가 하수관로로 유입하는 시간이 4분, 하수관로에 서의 유하시간이 15분, 이 유역의 유역면적이 4km2, 유출계수는 0.6, 강우강도식 일 때 첨 두유량은? (단, t의 단위 : [분])

  1. 73.4m3/s
  2. 78.8m3/s
  3. 85.0m3/s
  4. 98.5m3/s
(정답률: 50%)
  • Q=0.2778CIA
    합리식 사용
    이 때 강우강도식에 들어가는 t는 유입시간+유하시간=19분
    I=110.17
    C=0.6
    A=4
    대입하면, Q=73.45m3/s
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

118. 계획급수량을 산정하는 식으로 옳지 않은 것은?

  1. 계획1인1일평균급수량=계획1인1일평균사용수량/계획첨두율
  2. 계획1일최대급수량=계획1일평균급수량×계획첨두율
  3. 계획1일평균급수량=계획1인1일평균급수량×계획급수인구
  4. 계획1일최대급수량=계획1인1일최대급수량×계획급수인구
(정답률: 41%)
  • 옳지 않은 것은 "계획1일평균급수량=계획1인1일평균급수량×계획급수인구"이다. 이 식은 계획1인당 1일 평균 급수량을 계산하는 식인데, 계획급수인구를 곱하는 것은 옳지 않다. 계획급수인구는 계획1일최대급수량을 계산할 때 사용되는 값이다.

    "계획1인1일평균급수량=계획1인1일평균사용수량/계획첨두율"은 계획1인당 1일 평균 사용수량을 계획첨두율로 나누어 계산하는 식이다. 이를 통해 계획1인당 필요한 평균 급수량을 구할 수 있다.

    "계획1일최대급수량=계획1일평균급수량×계획첨두율"은 계획1일 평균 급수량과 계획첨두율을 곱하여 계획1일 최대 급수량을 구하는 식이다.

    "계획1인1일최대급수량=계획1일최대급수량×계획급수인구"는 계획1일최대급수량을 계획급수인구로 곱하여 전체 인구에 대한 최대 급수량을 구하는 식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

119. 정수장의 약품침전을 위한 응집제로서 사용되지 않는 것은?

  1. PACI
  2. 황산철
  3. 활성탄
  4. 황산알루미늄
(정답률: 40%)
  • 활성탄은 약품침전을 위한 응집제로 사용되지 않는다. 이는 활성탄이 흡착제로 작용하여 물질을 분리하는데에 적합하지만, 응집제로 사용하기에는 부적합하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

120. 계획오수량에 대한 설명으로 옳지 않은 것은?

  1. 오수관로의 설계에는 계획시간최대오수량을 기준으로 한다.
  2. 계획오수량의 산정에서는 일반적으로 지하수의 유입량은 무시할 수 있다.
  3. 계획1일평균오수량은 계획1일 최대오수량의 70~80%를 표준으로 한다.
  4. 계획시간최대오수량은 계획1일최대오수량의 1시간당 수량의 1.3~1.8배를 표준으로 한다.
(정답률: 51%)
  • "계획오수량의 산정에서는 일반적으로 지하수의 유입량은 무시할 수 있다."가 옳지 않은 것이다. 지하수의 유입량은 계획오수량의 산정에 있어서 중요한 요소 중 하나이며, 무시할 수 없다. 따라서, 이유는 지하수의 유입량이 고려되어야 하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
