전산응용토목제도기능사 필기 기출문제복원 (2008-07-13)

전산응용토목제도기능사 2008-07-13 필기 기출문제 해설

이 페이지는 전산응용토목제도기능사 2008-07-13 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전산응용토목제도기능사
(2008-07-13 기출문제)

목록

1과목: 토목제도(CAD)

1. 다발 철근을 사용할 때 따라야 할 규정으로 틀린 것은?

  1. 이형철근이어야 한다.
  2. 다발로 사용하는 철근 개수는 4개 이하이어야 한다.
  3. 스터럽이나 띠철근으로 둘러싸여져야 한다.
  4. 보에서 D19를 초과하는 철근은 다발로 사용할 수 없다.
(정답률: 72%)
  • 다발 철근으로 사용할 수 있는 철근의 지름 제한은 $D19$가 아니라 $D35$까지 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 철근의 이음에 대한 설명으로 옳은 것은?

  1. 최대 인장 응력이 작용하는 곳에 철근의 이음을 하여야 한다.
  2. 이음이 한 단면에 집중하도록 하는 것이 유리하다.
  3. 철근의 이음 방법에는 겹침이음, 용접이음 및 기계적 이음이 있다.
  4. 인장 이형철근의 겹침이음길이는 A급, B급, C급, D급으로 분류하며 A급의 경우 겹침이음길이가 가장 길다.
(정답률: 74%)
  • 철근의 이음은 구조적 일체성을 확보하기 위해 겹침이음, 용접이음, 기계적 이음 등의 방법을 사용합니다.

    오답 노트
    최대 인장 응력 작용 지점: 이음 위치로 부적절함
    이음 집중: 응력 집중으로 인해 불리함
    겹침이음 등급: A급이 가장 짧고 D급이 가장 김
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 구조물 시공 시에 철근을 묶어 다발로 쓸 때 다발철근의 피복두께는 다음 중 어느 것 이상으로 하여야 하는가?

  1. 다발의 등가지름
  2. 굵은 골재의 최대치수
  3. 단면의 최대치수
  4. 단면의 최소치수
(정답률: 36%)
  • 다발철근을 사용할 때는 철근의 결속 상태와 부식 방지를 위해 다발의 등가지름 이상으로 피복두께를 확보해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 철근 콘크리트 보를 강도 설계법으로 설계할 경우 필요한 가정으로 잘못된 것은?

  1. 보가 파괴를 일으킬 때 압축측 콘크리트 표면에서의 최대 변형률은 0.003 이다.
  2. 철근과 콘크리트 사이의 부착은 완전하며 그 경계면에서 상대활동은 일어나지 않는다.
  3. 보의 극한상태에서 휨 모멘트를 계산할 때 콘크리트의 인장강도를 고려한다.
  4. 보에서 임의의 단면이 휨을 받기 전에 평면이었다면 휨 변형을 일으킨 뒤에도 평면을 유지한다.
(정답률: 52%)
  • 강도 설계법에서는 계산의 단순화를 위해 콘크리트의 인장강도를 무시하고, 인장력은 모두 철근이 부담한다고 가정합니다.

    오답 노트
    최대 변형률 0.003 가정: 옳은 가정
    철근과 콘크리트의 완전 부착: 옳은 가정
    평면 유지의 법칙: 옳은 가정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 철근비가 균형 철근비보다 클 때, 보의 파괴가 압축측 콘크리트의 파쇄로 시작되는 파괴 형태를 무엇이라 하는가?

  1. 취성 파괴
  2. 연성 파괴
  3. 경성 파괴
  4. 강성 파괴
(정답률: 50%)
  • 철근비가 균형 철근비보다 커서 과철근 상태가 되면, 인장 철근이 항복하기 전에 압축측 콘크리트가 먼저 파쇄되어 갑작스럽게 파괴되는 취성 파괴가 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 철근 크기 D10~D25 에서 180° 표준갈고리와 90° 표준갈고리의 구부림 최소 내면 반지름은 철근지름(db)의 몇 배인가?

  1. 2배
  2. 3배
  3. 4배
  4. 5배
(정답률: 55%)
  • 철근의 지름에 따라 표준갈고리의 최소 내면 반지름 규정이 다릅니다. $D10 \sim D25$ 철근의 경우 철근지름($d_b$)의 3배를 적용합니다.

    오답 노트
    4배: $D29 \sim D35$ 철근 적용
    5배: $D38$이상 철근 적용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 단철근 직사각형보에서 단면의 폭이 30㎝, 높이가 60㎝, 유효깊이가 50㎝, 인장 철근량이 15cm2 일 때 인장철근의 철근비는?

  1. 0.01
  2. 0.008
  3. 0.005
  4. 0.001
(정답률: 32%)
  • 철근비란 콘크리트 단면적에 대한 인장 철근량의 비율을 의미합니다.
    ① [기본 공식] $\rho = \frac{A_s}{b \times d}$ 철근비 = 철근량 / (폭 × 유효깊이)
    ② [숫자 대입] $\rho = \frac{15}{30 \times 50}$
    ③ [최종 결과] $\rho = 0.01$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 철근을 소요 두께의 콘크리트로 덮는 이유에 대한 설명으로 옳지 않은 것은?

  1. 시공상의 편의를 위해서
  2. 철근의 부식방지를 위해서
  3. 화해(火害)를 받지 않도록 하기 위해서
  4. 부착응력 확보를 위해서
(정답률: 67%)
  • 철근의 피복두께는 철근의 부식 방지, 화재 시 내화 성능 확보, 콘크리트와 철근 사이의 부착응력 확보를 위해 반드시 필요합니다. 시공상의 편의를 위해 피복두께를 두는 것은 적절하지 않은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 철근 콘크리트에서 철근의 피복두께에 대한 설명으로 적당한 것은?

  1. 콘크리트 표면과 그에 가장 가까이 배치된 철근 표면사이의 최단거리이다.
  2. 콘크리트 표면과 그에 가장 가까이 배치된 철근 중심사이의 거리이다.
  3. 콘크리트 표면과 그에 가장 가까이 배치된 철근 사이의 최장거리이다.
  4. 콘크리트 표면과 그에 가장 가까이 배치된 철근 사이의 간격 1/2에 해당하는 거리이다.
(정답률: 62%)
  • 철근의 피복두께는 내구성 확보와 부식 방지를 위해 설정하며, 콘크리트 표면에서 가장 가까운 철근 표면까지의 최단거리를 의미합니다.

    오답 노트
    철근 중심까지의 거리: 피복두께가 아닌 '중심 간 거리'임
    최장거리: 피복두께의 정의와 상충됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 단철근 직사각형보에서 발생하는 휨 응력 및 변형률에 대한 설명으로 잘못된 것은?

  1. 휨 응력은 중립축에서 0이다.
  2. 휨 응력은 중립축으로부터 거리에 비례한다.
  3. 변형률은 중립축으로부터 거리에 반비례한다.
  4. 압축응력은 압축축 콘크리트가 부담한다.
(정답률: 56%)
  • 단철근 직사각형보에서 변형률은 중립축으로부터 거리에 비례하여 선형적으로 증가합니다.

    오답 노트
    휨 응력은 중립축에서 $0$이며 거리에 비례하고, 압축응력은 콘크리트가 부담하는 것이 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 철근 콘크리트 부재에 이형 철근으로 2종인 SD 30을 사용 한다고 하면, SD 30에서 30의 의미는?

  1. 철근의 단면적
  2. 철근의 공칭지름
  3. 철근의 연신율
  4. 철근의 항복강도
(정답률: 47%)
  • 철근의 기호 SD 30에서 숫자는 철근의 항복강도를 의미하며, 단위는 $MPa$를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 시멘트 중에서 수화열이 적고, 해수에 대한 저항성이 커서 댐 및 방파제 공사에 적합한 시멘트는?

  1. 조강 포틀랜드 시멘트
  2. 플라이애시 시멘트
  3. 알루미나 시멘트
  4. 팽창 시멘트
(정답률: 51%)
  • 플라이애시 시멘트는 플라이애시를 혼합하여 수화열이 낮고 화학적 저항성이 우수하여, 대규모 구조물인 댐이나 해수에 노출되는 방파제 공사에 매우 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 일반 콘크리트용 골재가 갖추어야 할 성질로 맞지 않는 것은?

  1. 깨끗하고 강하며 내구적일 것
  2. 알맞은 입도를 가질 것
  3. 연한 석편, 가느다란 석편을 가질 것
  4. 먼지, 흙, 염화물 등의 유해량을 함유하지 않을 것
(정답률: 85%)
  • 콘크리트용 골재는 강도와 내구성을 확보하기 위해 깨끗하고 강하며 적절한 입도를 가져야 하며, 유해 물질이 없어야 합니다.

    오답 노트
    연한 석편, 가느다란 석편을 가질 것: 강도 저하의 원인이 되므로 피해야 할 성질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. AE 콘크리트의 장점이 아닌 것은?

  1. 공기량에 비례하여 압축강도가 커진다.
  2. 워커빌리티가 좋다.
  3. 수밀성이 좋다.
  4. 동결 융해에 대한 저항성이 크다.
(정답률: 62%)
  • AE 콘크리트는 미세한 기포를 도입하여 워커빌리티, 수밀성, 동결 융해 저항성을 향상시키지만, 공기량이 증가하면 일반적으로 압축강도는 감소하는 특성이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 골재알이 공기 중 건조 상태에서 표면 건조 포화 상태로 되기까지 흡수하는 물의 양을 무엇이라 하는가?

  1. 함수량
  2. 흡수량
  3. 유효 흡수량
  4. 표면수량
(정답률: 70%)
  • 골재가 공기 중 건조 상태에서 표면 건조 포화 상태(표면은 마르고 내부 공극은 물로 가득 찬 상태)가 될 때까지 흡수하는 물의 양을 유효 흡수량이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 토목 구조물을 사용 재료에 따라 크게 분류한 것으로 틀린 것은?

  1. 강 구조
  2. 사장 구조
  3. 합성 구조
  4. 콘크리트 구조
(정답률: 66%)
  • 토목 구조물은 사용 재료에 따라 강 구조, 콘크리트 구조, 합성 구조 등으로 분류합니다.

    오답 노트
    사장 구조: 재료가 아닌 상부구조 형식에 따른 분류입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 토목 구조물의 종류에서 강재의 보 위에 철근 콘크리트 슬래브를 이어 쳐서 양자가 일체로 작용하도록 하는 구조를 무엇이라 하는가?

  1. 합성 구조
  2. 무근 콘크리트 구조
  3. 철근 콘크리트 구조
  4. 프리스트레스트 구조
(정답률: 56%)
  • 강재 보와 철근 콘크리트 슬래브를 일체로 작용하게 하여 각 재료의 장점을 결합한 구조를 합성 구조라고 합니다.
    주요 사례로는 강재 보 위 슬래브 타설, PC보 위 슬래브 타설, 강관 보강 철근 콘크리트 기둥 등이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 강구조의 장점이 아닌 것은?

  1. 콘크리트에 비하여 강도가 크다.
  2. 부재의 치수를 크게 한다.
  3. 경간이 긴 교량을 축조하는데 유리하다.
  4. 콘크리트에 비하여 재료의 품질관리가 쉽다.
(정답률: 39%)
  • 강구조는 강도가 매우 커서 부재의 단면 치수를 작게(슬림하게) 만들 수 있다는 것이 큰 장점입니다.
    따라서 부재의 치수를 크게 한다는 설명은 강구조의 특징과 반대되는 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 보에서 중립축 상단의 압축응력을 전적으로 콘크리트가 부담하고, 중립축 아래의 인장응력을 받는 부분에만 철근을 배치하여 인장응력을 부담하도록 하는 것은?

  1. 단철근 직사각형보
  2. 복철근 직사각형보
  3. 연속보
  4. 단순보
(정답률: 60%)
  • 단철근 직사각형보는 보의 중립축 상단(압축측)은 콘크리트가 부담하고, 중립축 하단(인장측)에만 철근을 배치하여 인장력을 부담하게 하는 가장 기본적인 보의 형태입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 옹벽은 외력에 대하여 안정성을 검토하는데, 그 대상이 아닌 것은?

  1. 전도에 대한 안정
  2. 활동에 대한 안정
  3. 침하에 대한 안정
  4. 간격에 대한 안정
(정답률: 64%)
  • 옹벽의 안정성 검토는 외력에 의해 구조물이 넘어지거나, 밀려나거나, 가라앉는 것을 방지하는 것이 핵심입니다.
    따라서 전도, 활동, 침하에 대한 안정성을 검토하며, 간격에 대한 안정은 검토 대상이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 철근콘크리트

21. 다음 보기에 대하여 설계 순서로 옳게 나열된 것은?

  1. ㉯→㉰→㉮→㉱
  2. ㉮→㉯→㉰→㉱
  3. ㉰→㉮→㉱→㉯
  4. ㉱→㉰→㉯→㉮
(정답률: 30%)
  • 구조물 설계는 전체적인 형태를 결정한 후, 세부 치수를 가정하고, 실제 하중에 대한 안전성을 검토한 뒤 최종 도면을 작성하는 순서로 진행됩니다.
    따라서 구조물의 형식 검토 $\rightarrow$ 단면 치수의 가정 $\rightarrow$ 사용성 검토 $\rightarrow$ 설계도 및 시방서 작성 순인 ㉯$\rightarrow$㉰$\rightarrow$㉮$\rightarrow$㉱ 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음의 보기에서 토목구조물의 공통적인 특징만으로 알맞게 짝지어진 것은?

  1. ㄱ, ㄴ, ㅁ
  2. ㄱ, ㄴ, ㄹ, ㅁ
  3. ㄱ, ㄷ, ㄹ, ㅁ
  4. ㄱ, ㄴ, ㄷ, ㄹ, ㅁ
(정답률: 70%)
  • 토목구조물은 일반적으로 규모가 매우 크고, 공공의 목적을 위해 건설되며, 대부분 자연 환경 속에 놓인다는 특징이 있습니다.

    오답 노트
    구조물의 공용기간이 짧다: 토목구조물은 일반적으로 매우 긴 공용기간을 갖도록 설계됩니다.
    다량생산으로 건설된다: 각 현장의 지형과 조건에 맞게 개별적으로 건설되는 특성이 강합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. PS강재에서 필요한 설질로만 짝지어진 것은?

  1. ㄱ, ㄴ, ㄷ
  2. ㄱ, ㄴ, ㄹ
  3. ㄴ, ㄷ, ㄹ
  4. ㄱ, ㄷ, ㄹ
(정답률: 62%)
  • PS강재는 고강도 인장력을 유지해야 하므로 인장 강도가 커야 하며, 적당한 연성과 인성, 그리고 응력 부식에 대한 저항성이 필수적입니다.

    오답 노트
    릴렉세이션이 커야 한다: 릴렉세이션(응력 완화)은 시간이 지남에 따라 응력이 감소하는 현상으로, 설계상 작을수록 유리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 교량에 항상 장기적으로 작용하는 하중으로서 설계에 있어서 반드시 고려해야 할 하중은?

  1. 고정 하중
  2. 지진의 영향
  3. 지점 이동의 영향
  4. 온도 변화의 영향
(정답률: 74%)
  • 고정 하중은 구조물 자체의 무게와 같이 교량에 항상 장기적으로 작용하는 하중이므로 설계 시 반드시 고려해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 구조물이 파괴상태 또는 파괴에 가까운 상태를 기준으로 하여 설계하는 방법은?

  1. 강도 설계법
  2. 허용응력 설계법
  3. 도로 설계법
  4. 파괴 설계법
(정답률: 47%)
  • 구조물이 파괴되는 한계 상태 또는 파괴에 가까운 상태를 기준으로 설계하여 안전성을 확보하는 방법은 강도 설계법입니다.

    오답 노트
    허용응력 설계법: 재료의 탄성 범위 내에서 허용 응력을 기준으로 설계하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 한 개의 기둥에 전달되는 하중을 한 개의 기초가 단독으로 받도록 되어있는 확대 기초를 무슨 기초라 하는가?

  1. 군말뚝기초
  2. 벽확대기초
  3. 독립확대기초
  4. 말뚝기초
(정답률: 84%)
  • 한 개의 기둥에서 전달되는 하중을 하나의 기초가 단독으로 지지하는 형태의 기초를 독립확대기초라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 일반적으로 자동차와 같은 활하중이 교량 위를 달릴 때 교량이 진동하게 된다. 즉, 자동차가 정지하여 있을 때보다 그 하중의 영향이 훨씬 커지는 데 이러한 하중을 무엇이라 하는가?

  1. 설 하중
  2. 고정 하중
  3. 충격 하중
  4. 풍 하중
(정답률: 65%)
  • 차량과 같은 활하중이 이동하며 발생하는 진동으로 인해 정지 상태보다 하중 영향이 커지는 동적인 힘을 충격 하중이라고 합니다.

    오답 노트
    고정 하중: 구조물 자체의 무게와 같이 변하지 않는 하중
    설 하중: 눈으로 인해 발생하는 하중
    풍 하중: 바람으로 인해 발생하는 하중
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 콘크리트 구조물에 이정한 힘을 가한 상태에서 힘은 변화하지 않는데 시간이 지나면서 점차 변형이 증가되는 성질을 무엇이라 하는가?

  1. 탄성
  2. 크랙(crack)
  3. 소성
  4. 크리프(creep)
(정답률: 70%)
  • 일정한 하중이 지속적으로 작용할 때 시간이 경과함에 따라 변형이 계속해서 증가하는 현상을 크리프(creep)라고 합니다.

    오답 노트
    탄성: 하중 제거 시 원래 상태로 복원되는 성질
    소성: 항복점 이후 하중 제거 후에도 변형이 남는 성질
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

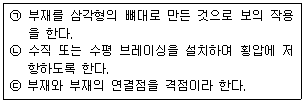

29. 다음 (보기)의 특징이 설명하고 있는 교량 형식은?

  1. 단순교
  2. 아치교
  3. 트러스교
  4. 판형교
(정답률: 78%)

  • 부재를 삼각형 형태로 배치하여 보의 역할을 수행하고, 연결점을 격점이라 하며, 브레이싱을 통해 횡압에 저항하는 구조는 트러스교의 핵심 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 단면적이 10,000mm2인 원기둥이 하중 300KN의 압축을 받아 파괴가 되었다면 이 원기둥의 파괴 시 응력은?

  1. 15MPa
  2. 20MPa
  3. 30MPa
  4. 33MPa
(정답률: 57%)
  • 응력은 단위 면적당 작용하는 하중으로 계산합니다.
    ① [응력 = 하중 / 단면적]
    $$\sigma = \frac{P}{A}$$
    ② [숫자 대입]
    $$\sigma = \frac{300 \times 10^{3}}{10,000}$$
    ③ [최종 결과]
    $$\sigma = 30$$
    따라서 파괴 시 응력은 $30\text{MPa}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 치수기입을 할 때 지름을 표시하는 기호로 옳은 것은?

  1. R
  2. C
  3. □
  4. ø
(정답률: 77%)
  • 치수 기입 시 원의 지름을 나타낼 때는 기호 $\phi$를 사용합니다.

    오답 노트
    R: 반지름
    C: 모따기
    □: 정사각형
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 그림과 같은 모양의 i형강 2개를 바르게 표시한 것은? (단, 축방향 길이=2000)

  1. 2-i 30×60×10×2000
  2. 2-i 60×30×10×2000
  3. i-2 10×60×30×2000
  4. i-2 10×30×60×2000
(정답률: 60%)
  • I형강의 규격 표시는 '개수-종류 높이×폭×두께×길이' 순으로 기입합니다. 이미지 에서 높이는 $60$, 폭은 $30$, 두께는 $10$, 길이는 $2000$이며 수량은 $2$개이므로 2-i $60\times30\times10\times2000$이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 그림과 같은 골조 구조에서 치수기입이 잘못된 치수는?

  1. 5000
  2. 5200
  3. 6400
  4. 9000
(정답률: 74%)
  • 제시된 이미지 의 구조에서 6400으로 표시된 치수는 수직 높이를 나타내고 있으나, 실제 도면의 비율과 다른 치수들의 관계를 볼 때 잘못 기입된 수치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 단면도의 절단면에 가는 실선으로 규칙적으로 나열한 선은?

  1. 해칭선
  2. 절단선
  3. 피치선
  4. 파단선
(정답률: 57%)
  • 단면도에서 부품의 절단된 면임을 나타내기 위해 가는 실선을 일정한 간격으로 평행하게 그은 선을 해칭선이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 실선으로 표시하지 않는 것은?

  1. 중심선
  2. 파단선
  3. 외형선
  4. 해칭선
(정답률: 47%)
  • 중심선은 물체의 중심이나 대칭축을 나타내기 위해 실선이 아닌 1점 쇄선으로 표시하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 선의 접속 및 교차에 대한 제도방법이 틀린 것은?

(정답률: 77%)
  • 선의 접속 및 교차 시, 중심선과 같은 가상선은 교차하는 지점에서 끊지 않고 연속적으로 그려야 합니다. 처럼 중심선이 교차점에서 끊어져 있는 표현은 잘못된 제도 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 토목 구조물 도면의 작성 순서로 가장 적당한 것은?

  1. 외형선 → 중심선 → 지시선 → 철근선
  2. 기준선 → 철근선 → 외형선 → 해칭선
  3. 철근선 → 외형선 → 숨은선 → 치수선
  4. 중심선 → 외형선 → 철근선 → 치수선
(정답률: 42%)
  • 토목 구조물 도면은 기준이 되는 중심선을 먼저 긋고, 구조물의 전체적인 형태인 외형선을 그린 뒤, 내부의 철근선을 배치하고 마지막으로 치수선을 기입하는 순서로 작성하는 것이 가장 효율적이고 정확합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 경사가 있는 L형 옹벽 벽체에서 도면에 1 : 0.02 로 표시할 수 있는 경우는?

  1. 연직거리 1m일 때 수평거리 2㎜인 경사
  2. 연직거리 4m일 때 수평거리 8㎜인 경사
  3. 연직거리 1m일 때 수평거리 40㎜인 경사
  4. 연직거리 4m일 때 수평거리 80㎜인 경사
(정답률: 46%)
  • 경사 표시 $1 : 0.02$는 연직거리 $1$에 대해 수평거리가 $0.02$라는 비율을 의미합니다. 이를 수치로 환산하여 확인합니다.
    ① [기본 공식] $\text{수평거리} = \text{연직거리} \times 0.02$
    ② [숫자 대입] $\text{수평거리} = 4\text{m} \times 0.02 = 0.08\text{m}$
    ③ [최종 결과] $0.08\text{m} = 80\text{mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. CAD소프트웨어의 기능 중 기본기능에 속하지 않는 것은?

  1. 도면 요소 편집기능
  2. 도면 요소 작성기능
  3. 기계 등의 가공 및 제조기능
  4. 도면 내용 출력기능
(정답률: 84%)
  • CAD(Computer Aided Design)는 컴퓨터를 이용한 '설계' 소프트웨어이므로 도면의 작성, 편집, 출력 기능이 핵심입니다. 기계 등의 가공 및 제조기능은 CAM(Computer Aided Manufacturing)의 영역입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 척도에 대한 설명으로 잘못된 것은?

  1. 구조선도, 조립도, 배치도 등의 그림에서 치수를 읽을 필요가 없는 것도 척도는 반드시 표시하여야 한다.
  2. 현척은 1 : 1을 의미한다.
  3. 척도는 "대상물의 실제 치수"에 대한 "도면에 표시한 대상물"의 비로서 나타낸다.
  4. 척도의 종류로는 축척, 현척, 배척이 있다.
(정답률: 59%)
  • 도면 척도의 정의와 표기 원칙에 관한 문제입니다.
    구조선도, 조립도, 배치도 등에서 치수를 읽을 필요가 없는 경우에는 척도를 생략할 수 있습니다.

    오답 노트
    현척: $1:1$ 비율을 의미함
    척도 정의: 실제 치수 대비 도면 표시 치수의 비율
    척도 종류: 실제보다 작게 그리는 축척, 그대로 그리는 현척, 크게 그리는 배척
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 토목일반구조

41. 치수 기입에 “R 25”라고 표시되어 있을 때 이것의 의미를 바르게 설명한 것은?

  1. 한편이 25㎜ 인 정사각형이다.
  2. 물체의 지름이 25㎜이다.
  3. 45° 로 모따기한 변의 길이가 25㎜이다.
  4. 물체의 반지름이 25㎜이다.
(정답률: 79%)
  • 치수 기입 기호의 의미를 묻는 문제입니다.
    치수 앞에 붙는 기호 R은 Radius(반지름)의 약자로, R 25는 물체의 반지름이 $25\text{mm}$임을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. A1 용지에서 윤곽의 나비는 최소 몇 ㎜ 인 것이 바람직한가? (단, 철을 하지 않는 경우)

  1. 5㎜
  2. 10㎜
  3. 20㎜
  4. 25㎜
(정답률: 60%)
  • 도면의 윤곽 여백(나비) 규정에 관한 문제입니다.
    A1 용지 기준, 철을 하지 않는 경우의 최소 윤곽 여백은 $20\text{mm}$가 바람직합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 단면의 표시방법 중 모래를 표시한 것은?

(정답률: 89%)
  • 도면에서 재료의 단면을 표시하는 기호 문제입니다.
    모래의 단면 표시 방법은 작은 점들을 불규칙하게 흩뿌려 표현하는 것이 특징이며, 이에 해당하는 이미지는 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 입력 장치로만 나열된 것은?

  1. 마우스 - 플로터 – 키보드
  2. 마우스 - 스캐너 - 키보드
  3. CRT - 스캐너 – 프린터
  4. 키보드 - OMR - CRT
(정답률: 59%)
  • 컴퓨터 외부의 데이터를 내부로 전달하는 입력 장치들로만 구성된 조합을 찾는 문제입니다.
    마우스, 스캐너, 키보드는 모두 사용자의 입력이나 외부 정보를 컴퓨터로 전달하는 대표적인 입력 장치입니다.

    오답 노트
    플로터, CRT, 프린터: 출력 장치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 건설재료의 단면표시 중 석재를 나타내는 것은?

(정답률: 67%)
  • 건설재료의 단면 표시 중 석재는 일정한 간격의 평행한 빗금으로 표현하는 기호를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 재료단면의 경계면 표시 중 지반면 (흙)을 나타내는 것은?

(정답률: 79%)
  • 지반면(흙)의 단면 표시법은 지표면 아래로 빗금과 짧은 선들이 교차하며 흙의 층을 나타내는 형태를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 일반적인 제도 규격용지의 폭과 길이의 비로 옳은 것은?

  1. 1 : 1
  2. 1 : √2
  3. 1 : √3
  4. 1 : 4
(정답률: 89%)
  • 제도 규격용지는 종이를 반으로 접었을 때 가로와 세로의 비율이 일정하게 유지되어야 하므로, 폭과 길이의 비는 $1 : \sqrt{2}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음은 어떤 투상 법에 대한 설명인가?

  1. 제1각법
  2. 제3각법
  3. 투시도법
  4. 제4각법
(정답률: 71%)
  • 물체를 보는 방향 그대로의 면에 투상도를 배치하는 방식(평면도는 정면도 위에, 우측면도는 정면도 우측에 배치)은 제3각법의 핵심 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. CAD란 어떤 프로그램인가?

  1. 컴퓨터를 이용한 설계 프로그램
  2. 컴퓨터를 이용한 생산 프로그램
  3. 컴퓨터를 이용한 소비 프로그램
  4. 컴퓨터를 이용한 설비 프로그램
(정답률: 83%)
  • CAD(Computer Aided Design)는 컴퓨터를 이용하여 설계하는 프로그램으로, 수작업으로 그리던 도면을 디지털 방식으로 효율적으로 작성하고 수정할 수 있게 해주는 도구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 도면에서 윤곽선에 대한 설명으로 옳은 것은?

  1. 0.5㎜ 이상의 실선으로 긋는다.
  2. 0.1㎜ 이상의 파선으로 긋는다.
  3. 0.5㎜ 이상의 파선으로 긋는다.
  4. 0.1㎜ 이상의 실선으로 긋는다.
(정답률: 79%)
  • 윤곽선은 물체의 외형을 나타내는 선으로, 명확한 구분을 위해 $0.5$ mm 이상의 굵은 실선으로 작성합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 치수기입에 대한 설명으로 바르지 않은 것은?

  1. 치수의 단위는 m를 사용하나 단위 기호는 기입하지 않는다.
  2. 치수 수치는 치수선에 평행하게 기입하고, 되도록 치수선의 중앙의 위쪽에 치수선으로부터 조금 띄어 기입한다.
  3. 경사를 표시할 때는 백분율(%) 또는 천분율( %。)로 표시할 수 있다.
  4. 치수는 선과 교차하는 곳에는 가급적 쓰지 않는다.
(정답률: 80%)
  • 건축 제도에서 치수의 단위는 기본적으로 mm를 사용하며, 도면 상에 단위 기호는 기입하지 않는 것이 원칙입니다.

    오답 노트
    치수의 단위는 m를 사용하나: mm를 사용해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 아래 그림과 같은 철근 이음 방법은?

  1. 겹침 이음
  2. 용접 이음
  3. 기계적 이음
  4. 슬리브 이음
(정답률: 84%)
  • 그림과 같이 철근의 끝단을 맞대어 용접으로 접합하는 방식은 용접 이음입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 제도용지 중 A3용지의 크기는?(단, 단위는 ㎜)

  1. 254 × 385
  2. 268 × 398
  3. 274 × 412
  4. 297 × 420
(정답률: 81%)
  • KS 표준 제도용지 규격에 따라 A3 용지의 크기는 $297 \times 420$ mm입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. CAD의 좌표계 종류가 아닌 것은?

  1. 절대좌표
  2. 상대직교좌표
  3. 상대극좌표
  4. 상대접합좌표
(정답률: 55%)
  • CAD의 좌표계는 기준점으로부터의 거리인 절대좌표, 이전 점에서 X, Y축 방향으로 이동하는 상대직교좌표, 거리와 각도를 이용하는 상대극좌표로 구분됩니다. 상대접합좌표라는 개념은 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 도면에 사용하는 문자에 대한 설명으로 잘못된 것은?

  1. 숫자는 주로 아라비아 숫자로 사용한다.
  2. 글자는 세로쓰기를 원칙으로 한다.
  3. 영자는 주로 로마자의 대문자를 사용한다.
  4. 한글자의 서체는 활자체에 준하는 것이 좋다.
(정답률: 68%)
  • 도면에 사용하는 문자는 가독성과 표준화를 위해 가로쓰기를 원칙으로 합니다.

    오답 노트
    숫자: 아라비아 숫자 사용함
    영자: 로마자 대문자 사용함
    서체: 활자체 준용함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 정토상도로 사용할 수 있는 방법은?

  1. 제1각법과 제2각법
  2. 제2각법과 제3각법
  3. 제3각법과 제1각법
  4. 제4각법과 제1각법
(정답률: 86%)
  • 정투영법(정토상도로)에서는 투상면에 투영하는 방법에 따라 제1각법과 제3각법이 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 도로 설계에서 자동차의 운행을 원활하게 하기 위하여 원곡선부와 직선부 사이의 곡률 반지름이 변화하는 곡선을 무엇이라 하는가?

  1. 완화 곡선
  2. 확폭량
  3. 반향 곡선
  4. 포물선
(정답률: 63%)
  • 직선부(곡률 반지름 $\infty$)와 원곡선부(곡률 반지름 $R$) 사이에서 자동차의 원심력 변화를 완화하기 위해 곡률 반지름이 점진적으로 변화하도록 설치하는 곡선이 완화 곡선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. No.0의 지반고는 10m, 중심말뚝의 간격은 20m, 오르막 경사가 4%일 때 No.4＋5의 계획고는?

  1. 10m
  2. 13.4m
  3. 14.5m
  4. 20m
(정답률: 38%)
  • 계획고는 기준점의 지반고에 경사도와 거리를 곱한 높이 변화량을 더하여 산출합니다. No.0에서 No.4+5까지의 거리는 $4 \times 20\text{m} + 5\text{m} = 85\text{m}$ 입니다.
    ① [기본 공식] $H = H_0 + (L \times G)$
    ② [숫자 대입] $H = 10 + (85 \times 0.04)$
    ③ [최종 결과] $H = 13.4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 도면 작도 시 유의 사항 중 틀린 것은?

  1. 도면에는 불필요한 사항은 기입하지 않는다.
  2. 정확성을 위해 도면은 될 수 있는 대로 중복표시 한다.
  3. 치수선의 간격이 정확해야 하며 화살 표시는 균일성 있게 표시해야 한다.
  4. 글씨는 명확하고 띄어쓰기에 맞게 쓰며, 도면의 크기와 배치에 알맞도록 써야 한다.
(정답률: 86%)
  • 도면은 명확하고 간결해야 하며, 정보의 혼선을 막기 위해 동일한 치수나 사항을 중복해서 표시하지 않는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 하천 측량 제도에서 H.W.L 에 대한 의미가 바른 것은?

  1. 제방 높이
  2. 기준면
  3. 고수위
  4. 저수위
(정답률: 55%)
  • H.W.L은 High Water Level의 약자로, 하천에서 물이 찼을 때의 가장 높은 수위인 고수위를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
