전산응용토목제도기능사 필기 기출문제복원 (2014-01-26)

전산응용토목제도기능사 2014-01-26 필기 기출문제 해설

이 페이지는 전산응용토목제도기능사 2014-01-26 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전산응용토목제도기능사
(2014-01-26 기출문제)

목록

1과목: 토목제도(CAD)

1. 골재의 전부 또는 일부를 인공 경량골재를 써서 만든 콘크리트로서 기건 단위질량이 1400~2000kg/m2인 콘크리트는?

  1. 유동화 콘크리트
  2. 경량골재 콘크리트
  3. 폴리머 콘크리트
  4. 프리플레이스 콘크리트
(정답률: 85%)
  • 인공 경량골재를 사용하여 기건 단위질량이 $1400\sim2000\text{kg/m}^3$ 범위에 있는 콘크리트를 경량골재 콘크리트라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 90° 표준갈고리를 가지는 주철근은 구부린 끝에서 얼마 더 연장되어야 하는가? (단, db는 철근의 공칭지름이다.)

  1. 4db
  2. 6db
  3. 9db
  4. 12db
(정답률: 67%)
  • 철근의 표준갈고리 연장 길이는 갈고리 각도에 따라 규정되어 있으며, $90^{\circ}$ 표준갈고리의 경우 구부린 끝에서 공칭지름의 $12$배 이상 연장해야 합니다.

    오답 노트
    $4d_b$: $180^{\circ}$ 갈고리 기준
    $6d_b$: $135^{\circ}$ 갈고리 기준
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

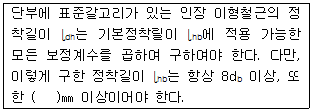

3. 다음중 아래 보기의 ( )에 알맞은 것은?

  1. 150
  2. 200
  3. 250
  4. 300
(정답률: 45%)
  • 단부에 표준갈고리가 있는 인장 이형철근의 정착길이 $l_{on}$은 기본정착길이 $l_{nb}$에 보정계수를 곱하여 산정하며, 이 길이는 항상 $8d_b$이상이어야 하고 최소 $150\text{mm}$이상이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 단철근 직사각형 보에서 철근 콘크리트 휨부재의 최소 철근량을 규정하고 있는 이유는?

  1. 부재의 부착강도를 높이기 위하여
  2. 부재의 경제적인 단면 설계를 위하여
  3. 부재의 급작스러운 파괴를 방지하기 위하여
  4. 부재의 재료를 절약하기 위하여
(정답률: 71%)
  • 철근량이 너무 적으면 콘크리트가 인장강도를 초과하는 순간 갑작스럽게 파괴되는 취성 파괴가 발생할 수 있습니다. 따라서 최소 철근량을 규정하여 부재의 급작스러운 파괴를 방지하고 연성 파괴를 유도하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 시방배합을 현장배합으로 고칠 경우에 고려하여야 할 사항으로 옳지 않은 것은?

  1. 굵은 골재 중에서 5㎜ 체를 통과하는 잔골재량
  2. 잔골재량 중 5㎜ 체에 남는 굵은 골재량
  3. 골재의 함수 상태
  4. 단위 시멘트량
(정답률: 59%)
  • 시방배합을 현장배합으로 수정할 때는 골재의 함수 상태, 굵은 골재 속의 잔골재량, 잔골재 속의 굵은 골재량 등 재료의 상태 변화를 고려해야 합니다. 단위 시멘트량은 배합 설계의 기본 조건이므로 현장 수정 시 고려하는 보정 사항이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 철근 콘크리트 보의 배근에 있어서 주철근의 이음 장소로 옳은 것은?

  1. 보의 중앙
  2. 지점에서 d/4인 곳
  3. 이음하기에 가장 편리한 곳
  4. 인장력이 가장 작게 발생하는 곳
(정답률: 70%)
  • 철근의 이음은 응력이 집중되는 곳을 피하고, 구조적 안전성을 확보하기 위해 인장력이 가장 작게 발생하는 곳에서 수행하는 것이 가장 바람직합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 옥외의 공기가 흙에 직접 접하지 않는 철근 콘크리트슬래브의 경우 D35 이하의 철근을 사용하였다면 최소 피복두께는?

  1. 20mm
  2. 30mm
  3. 40mm
  4. 50mm
(정답률: 37%)
  • 옥외의 공기나 흙에 직접 접하지 않는 콘크리트의 최소 피복두께는 철근의 직경에 따라 결정됩니다.
    D35 이하의 철근을 사용한 경우에는 $20mm$를 적용하며, D35를 초과하는 경우에는 $40mm$를 적용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 강도 설계법에서 ɑ=β1·c 식 중 콘크리트의 설계기준강도(fck)가 30MPa일 때 β1 값은? (단, ɑ = 등가 직사각형 응력분포의 깊이, c = 압축연단에서 중립축까지의 거리)

  1. 0.850
  2. 0.836
  3. 0.756
  4. 0.736
(정답률: 49%)
  • 설계기준강도 $f_{ck}$가 $28MPa$를 초과하는 경우, 등가 직사각형 응력분포의 깊이 계수 $\beta_{1}$은 강도가 높아질수록 감소하는 공식을 적용합니다.
    ① [기본 공식] $\beta_{1} = 0.85 - 0.007 \times (f_{ck} - 28)$
    ② [숫자 대입] $\beta_{1} = 0.85 - 0.007 \times (30 - 28)$
    ③ [최종 결과] $\beta_{1} = 0.836$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 직경 100mm의 원주형 공시체를 사용한 콘크리트의 압축강도 시험에서 압축하중이 300kN에서 파괴가 진행되었다면 압축강도는?

  1. 18.8MPa
  2. 25.4MPa
  3. 32.5MPa
  4. 38.2MPa
(정답률: 34%)
  • 압축강도는 파괴 시의 최대 하중을 공시체의 단면적으로 나누어 산출합니다.
    ① [기본 공식] $f_{ck} = \frac{P}{A} = \frac{P}{\frac{\pi \times d^2}{4}}$
    ② [숫자 대입] $f_{ck} = \frac{300 \times 10^3}{\frac{\pi \times 100^2}{4}}$
    ③ [최종 결과] $f_{ck} = 38.2\text{MPa}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 띠철근 기둥에서 축방향 철근의 순간격은 최소 몇 mm 이상이어야 하는가?

  1. 40mm
  2. 60mm
  3. 80mm
  4. 100mm
(정답률: 60%)
  • 띠철근 기둥에서 축방향 철근의 순간격은 시공성과 콘크리트 충전성을 확보하기 위해 최소 $40\text{mm}$이상이어야 합니다.
    또한 철근 공칭지름의 $1.5$배 이상, 굵은 골재 최대치수의 $4/3$배 이상이어야 한다는 규정이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 마주 보는 두 변으로만 지지되는 슬래브를 무엇이라 하는가?

  1. 1방향 슬래브
  2. 2방향 슬래브
  3. 3방향 슬래브
  4. 4방향 슬래브
(정답률: 63%)
  • 마주 보는 두 변으로만 지지되어 하중이 주로 한 방향으로 전달되는 슬래브를 1방향 슬래브라고 합니다.

    오답 노트
    2방향 슬래브: 직교하는 두 방향의 주철근이 추가되어 네 변이 지지되는 슬래브
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 정지된 보의 설계에서 정역학적 균형 방정식 조건으로 옳은 것은? (단, 수평력 H, 수직력 V, 모멘트 M이다.)

  1. ∑H = 0, ∑V = 0, ∑M = 0
  2. ∑H = 0, ∑V = 1, ∑M = 1
  3. ∑H = 1, ∑V = 1, ∑M = 0
  4. ∑H = 1, ∑V = 1, ∑M = 1
(정답률: 54%)
  • 정지 상태의 보가 평형을 유지하기 위해서는 모든 방향의 힘의 합력과 모멘트의 합이 $0$이 되어야 합니다.
    따라서 수평력 $\sum H = 0$, 수직력 $\sum V = 0$, 모멘트 $\sum M = 0$ 조건이 모두 충족되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 폭 b=400mm, 유효깊이 d=500mm인 단철근 직사각형보에서 인장철근비는? (단, 철근의 단면적 AS=4,000m2 임)

  1. 0.02
  2. 0.03
  3. 0.04
  4. 0.05
(정답률: 58%)
  • 인장철근비는 보의 단면적에 대해 배치된 인장철근의 단면적이 차지하는 비율을 의미합니다.
    ① [기본 공식] $\rho = \frac{A_S}{b \times d}$ 인장철근비 = 철근단면적 / (폭 $\times$ 유효깊이)
    ② [숫자 대입] $\rho = \frac{4000}{400 \times 500}$
    ③ [최종 결과] $\rho = 0.02$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 골재알이 공기 중 건조 상태에서 표면 건조 포화 상태로 되기까지 흡수하는 물의 양을 무엇이라고 하는가?

  1. 함수량
  2. 흡수량
  3. 유효흡수량
  4. 표면수량
(정답률: 70%)
  • 골재가 공기 중 건조 상태에서 표면 건조 포화 상태가 될 때까지 흡수하는 물의 양을 유효흡수량이라고 합니다.

    오답 노트
    함수량: 절대건조 상태에서 습윤 상태까지의 물의 양
    흡수량: 절대건조 상태에서 표면건조 상태까지의 물의 양
    표면수량: 표면건조 상태에서 습윤 상태까지의 물의 양
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 콘크리트의 압축강도에 영향을 미치는 요인에 대한 설명으로 틀린 것은?

  1. 적정한 온도와 수분으로 양생하면 강도가 높아진다.
  2. 물-시멘트비가 높을수록 강도가 높다.
  3. 좋은 재료를 사용할수록 강도가 높아진다.
  4. 재령기간이 길수록 강도가 높아진다.
(정답률: 69%)
  • 물-시멘트비(W/C)가 낮을수록 콘크리트 내부의 조직이 치밀해져 압축강도가 높아집니다. 따라서 물-시멘트비가 높을수록 강도가 높다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 철근콘크리트 휨부재에 철근을 배치할 때 철근을 묶어서 다발로 사용하는 경우에 대한 설명으로 틀린 것은?

  1. 휨부재의 경간 내에서 끝나는 한 다발철근 내의 개개 철근은 40db 이상 서로 엇갈리게 끝나야 한다.
  2. 반드시 이형철근이라야 하며, 묶는 개수는 최대 5개 이하이어야 한다.
  3. D35를 초과하는 철근은 보에서 다발로 사용할 수 없다.
  4. 다발철근은 스터럽이나 띠철근으로 둘러싸져야 한다.
(정답률: 56%)
  • 다발철근은 반드시 이형철근을 사용해야 하며, 묶는 개수는 최대 4개 이하로 제한됩니다.

    오답 노트
    40db 이상 엇갈림: 다발철근 내 개별 철근의 종료 조건
    D35 초과: 보에서 다발철근 사용 불가 기준
    스터럽/띠철근: 다발철근의 구속 조건
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 토목 재료로서의 콘크리트 특징으로 옳지 않은 것은?

  1. 콘크리트는 자체의 무게가 무겁다.
  2. 재료의 운반과 시공이 비교적 어렵다.
  3. 건조 수축에 의해 균열이 생기기 쉽다.
  4. 압축강도에 비해 인장강도가 작다.
(정답률: 70%)
  • 콘크리트는 현장에서 재료를 배합하여 타설하는 특성상 재료의 운반과 시공이 비교적 쉽다는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 철근의 이음방법이 아닌 것은?

  1. 용접 이음
  2. 겹침 이음
  3. 신축 이음
  4. 기계적 이음
(정답률: 81%)
  • 철근의 이음은 용접, 겹침, 기계적 이음 방법이 사용됩니다.

    오답 노트
    신축 이음: 온도 변화에 따른 콘크리트 구조물의 팽창과 수축으로 인한 균열을 방지하기 위한 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 비례한도 이상의 응력에서도 하중을 제거하면 변형이 거의 처음 상태로 돌아가는데, 이때의 한도를 칭하는 용어는?

  1. 상항복점
  2. 극한강도
  3. 탄성한도
  4. 소성한도
(정답률: 78%)
  • 비례한도를 넘어 응력이 가해지더라도 하중 제거 시 변형이 완전히 회복되는 최대 응력 지점을 탄성한도라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 단철근 직사각형 보의 공칭 휨 강도가 320kN·m로 계산되었다. 강도설계 시 이 보에 대한 설계강도는?

  1. 256kN·m
  2. 272kN·m
  3. 320kN·m
  4. 384kN·m
(정답률: 42%)
  • 설계강도는 부재의 공칭강도에 강도감소계수를 곱하여 산정하며, 보의 휨단면 강도감소계수는 $0.85$를 적용합니다.
    ① [기본 공식] $ \phi M_n = \phi \times M_n $
    ② [숫자 대입] $ \phi M_n = 0.85 \times 320 $
    ③ [최종 결과] $ \phi M_n = 272 $
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 철근콘크리트

21. PS 강재에서 필요한 성질로만 짝지어진 것은?

  1. ㄱ, ㄴ, ㄷ
  2. ㄱ, ㄴ, ㄹ
  3. ㄴ, ㄷ, ㄹ
  4. ㄱ, ㄷ, ㄹ
(정답률: 70%)
  • PS 강재는 고강도 긴장재이므로 큰 인장 강도가 필요하며, 갑작스러운 파괴를 막기 위한 적당한 연성과 인성, 그리고 부식으로 인한 파손을 방지하기 위한 응력 부식 저항성이 필수적입니다.

    오답 노트
    릴랙세이션이 커야 한다: 릴랙세이션(시간 경과에 따른 응력 감소)은 작을수록 유리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 포스트 텐션 방식에서 PS 강재가 녹스는 것을 방지하고, 콘크리트에 부착시키기 위해 시스 안에 시멘트 풀 또는 모르타르를 주입하는 작업을 무엇이라고 하는가?

  1. 그라우팅
  2. 덕트
  3. 프레시네
  4. 디비다그
(정답률: 81%)
  • 포스트 텐션 방식에서 PS 강재의 부식 방지와 콘크리트와의 일체화를 위해 시스관 내부에 시멘트 풀이나 모르타르를 채워 넣는 작업을 그라우팅이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 자중을 포함하여 P=2,700kN인 수직 하중을 받는 독립 확대 기초에서 허용 지지력 Pɑ=300kN/m2일 때, 결제적인 기초의 한 변의 길이는? (단, 기초는 정사각형임)

  1. 2m
  2. 3m
  3. 4m
  4. 5m
(정답률: 66%)
  • 기초의 면적은 수직 하중을 허용 지지력으로 나누어 구할 수 있으며, 정사각형 기초의 한 변의 길이는 면적의 제곱근으로 계산합니다.
    ① [기본 공식] $A = \frac{P}{P_{a}}, L = \sqrt{A}$
    ② [숫자 대입] $A = \frac{2700}{300}, L = \sqrt{9}$
    ③ [최종 결과] $L = 3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 하천, 계곡, 해협 등에 가설하여 교통 소통을 위한 통로를 지지하도록 한 구조물을 무엇이라 하는가?

  1. 교량
  2. 옹벽
  3. 기둥
  4. 슬래브
(정답률: 76%)
  • 하천, 계곡, 해협 등 지형적 장애물을 가로질러 교통 소통을 위한 통로를 지지하도록 설치한 구조물을 교량이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 콘크리트 구조물에 일정한 힘을 가한 상태에서 힘은 변화하지 않는데 시간이 지나면서 점차 변형이 증가되는 성질을 무엇이라 하는가?

  1. 탄성
  2. 크랙
  3. 소성
  4. 크리프
(정답률: 73%)
  • 콘크리트 구조물에 일정한 하중이 지속적으로 가해질 때, 시간이 경과함에 따라 변형이 점진적으로 증가하는 현상을 크리프라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 한 개의 기둥에 전달되는 하중을 한 개의 기초가 단독으로 받도록 되어 있는 확대 기초는?

  1. 말뚝 기초
  2. 벽 확대 기초
  3. 군 말뚝 기초
  4. 독립 확대 기초
(정답률: 84%)
  • 한 개의 기둥에서 전달되는 하중을 하나의 기초가 단독으로 지지하는 형태의 기초를 독립 확대 기초라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 철근 콘크리트의 장점이 아닌 것은?

  1. 내구성, 내화성, 내진성이 크다.
  2. 다른 구조에 비하여 유지 관리비가 많이 든다.
  3. 여러 가지 모양과 치수의 구조물을 만들 수 있다.
  4. 각 부재를 일체로 만들 수 있으므로, 전체적으로 강성이 큰 구조가 된다.
(정답률: 76%)
  • 철근 콘크리트는 내구성, 내화성, 내진성이 우수하고 일체식 구조로 강성이 크며 자유로운 형상 제작이 가능합니다. 또한, 다른 구조에 비해 유지 관리비가 적게 드는 것이 큰 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 강 구조에 사용하는 강재의 종류에 있어서 녹슬기 쉬운 강재의 단점을 개선한 강재는?

  1. 일반 구조용 압연 강재
  2. 내후성 열간 압연 강재
  3. 용접 구조용 압연 강재
  4. 이음용 강재
(정답률: 68%)
  • 내후성 열간 압연 강재는 구리, 크롬, 니켈 등의 합금 원소를 첨가하여 대기 중에서 치밀한 보호성 녹 층을 형성함으로써, 일반 강재보다 부식에 강하도록 단점을 개선한 강재입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 하중을 분포시키거나 균열을 제어할 목적으로 주철근과 직각에 가까운 방향으로 배치한 보조 철근은?

  1. 띠철근
  2. 원형 철근
  3. 배력 철근
  4. 나선 철근
(정답률: 65%)
  • 배력 철근은 주철근에 가해지는 하중을 적절히 분산시키고, 온도 변화나 건조 수축으로 인한 균열을 제어하기 위해 주철근과 직각 방향으로 배치하는 보조 철근을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 토목 구조물의 특징이 아닌 것은?

  1. 공용기간이 짧다.
  2. 다량생산이 아니다.
  3. 일반적으로 규모가 크다.
  4. 대부분 자연환경 속에 놓인다.
(정답률: 78%)
  • 토목 구조물은 일반적으로 규모가 매우 크고 자연환경 속에 설치되며, 장기간 사용하도록 설계되므로 공용기간이 깁니다. 또한 주문 제작 방식이므로 다량생산이 불가능한 특징을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 콘크리트구조기준의 기둥에 대한 정의로 옳은 것은?

  1. 벽체에 널말뚝이나 부벽이 연결되어 있지 않고, 저판 및 벽체만으로 토압을 받도록 설계된 구조체
  2. 외력에 의하여 발생하는 응력을 소정의 한도까지 상쇄할 수 있도록 미리 압축력을 작용시킨 구조체
  3. 지붕, 바닥 등의 상부 하중을 받아서 토대 및 기초에 전달하고 벽체의 골격을 이루는 수직 구조체
  4. 축력을 받지 않거나 축력의 영향을 무시할 수 있을 정도의 축력을 받는 구조체
(정답률: 72%)
  • 기둥은 상부 구조물(지붕, 바닥 등)의 하중을 지지하여 하부의 기초로 전달하는 역할을 하는 대표적인 수직 구조체입니다.

    오답 노트
    벽체만으로 토압을 받는 구조체: 옹벽
    미리 압축력을 작용시킨 구조체: 프리스트레스트 콘크리트
    축력을 무시할 수 있는 구조체: 보
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 철근의 기호 표시가 SD50이라고 할 때, “50”이 의미하는 것은?

  1. 인장 강도
  2. 압축 강도
  3. 항복 강도
  4. 파괴 강도
(정답률: 59%)
  • 철근 기호에서 SD는 Steel Deformed(이형철근)를 의미하며, 뒤에 붙는 숫자는 철근이 영구 변형을 일으키기 시작하는 지점인 항복 강도를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 강 구조의 특징 중 구조 재료로서의 강재의 장점이 아닌 것은?

  1. 강 구조물은 공장에서 사전 조립이 가능하다.
  2. 다양한 형상과 치수를 가진 구조로 만들 수 있다.
  3. 내구성이 우수하여 관리가 잘된 강재는 거의 무한히 사용할 수 있다.
  4. 반복 하중에 대하여 피로가 발생하기 쉬우며, 그에 따라 강도 감소가 일어날 수 있다.
(정답률: 51%)
  • 강재는 강도가 높고 가공성이 좋으며 공장 제작이 가능하다는 장점이 있지만, 반복적인 하중이 가해질 때 피로 현상이 발생하여 강도가 저하되는 특성은 강 구조의 대표적인 단점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 캔틸레버식 역 T형 옹벽의 주철근을 가장 잘 배근한 것은?

(정답률: 52%)
  • 캔틸레버식 역 T형 옹벽은 토압에 의해 인장력이 발생하는 부분에 주철근을 배치해야 합니다. 벽체 하단과 저판의 앞부분에 인장측 철근이 적절히 배근된 가 가장 올바른 배근 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 교량에 작용하는 주하중은?

  1. 활하중
  2. 풍하중
  3. 원심하중
  4. 충돌하중
(정답률: 67%)
  • 교량 설계 시 차량이나 보행자와 같이 시간에 따라 위치와 크기가 변하는 하중인 활하중이 가장 핵심적인 주하중으로 작용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 그림은 어떤 상태의 지면을 나타낸 것인가?

  1. 수준면
  2. 지반면
  3. 흙깎기면
  4. 흙쌓기면
(정답률: 76%)
  • 제시된 이미지 는 지면 위로 흙을 쌓아 올린 형태와 그 단면의 표시법을 보여주고 있으므로 흙쌓기면을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 컴퓨터 운영체제가 아닌 것은?

  1. 유닉스,(unix)
  2. 리눅스(linux)
  3. 윈도우즈(windows)
  4. 액세스(access)
(정답률: 61%)
  • 액세스(access)는 운영체제가 아니라 데이터베이스 관리 시스템(DBMS) 소프트웨어입니다.

    오답 노트
    유닉스, 리눅스, 윈도우즈는 모두 컴퓨터 하드웨어를 관리하고 응용 프로그램을 실행시키는 운영체제(OS)임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 건설 재료 단면의 표시방법 중 모래를 나타낸 것은?

(정답률: 86%)
  • 건설 재료 단면 표시법에서 표시는 모래를 나타냅니다.

    오답 노트
    : 지반면
    : 잡석
    : 암반면
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 치수 기입 방법에 대한 설명으로 옳은 것은?

  1. 치수 보조선과 치수선은 서로 교차하도록 한다.
  2. 치수 보조선은 각각의 치수선보다 약간 길게 끌어내어 그린다.
  3. 원의 지름을 표시하는 치수는 숫자 앞에 R을 붙여서 지름을 나타낸다.
  4. 치수 보조선은 치수를 기입하는 형상에 대해 평행하게 그린다.
(정답률: 51%)
  • 치수 기입 시 치수 보조선은 치수선보다 약간 길게 그려서 치수선이 보조선 사이에 명확히 위치하도록 하는 것이 원칙입니다.

    오답 노트
    치수 보조선과 치수선은 서로 교차하지 않아야 함
    원의 지름은 숫자 앞에 $\phi$를 붙여 표시함
    치수 보조선은 치수 기입 형상에 수직하게 그림
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 선의 종류 중에서 치수선, 해칭선, 지시선 등으로 사용되는 선은?

  1. 가는실선
  2. 파선
  3. 일점쇄선
  4. 이점쇄선
(정답률: 69%)
  • 가는 실선은 치수선, 해칭선, 지시선 등 보조적인 정보를 표시할 때 사용합니다.

    오답 노트
    파선: 숨은선으로 사용
    일점쇄선: 중심선으로 사용
    이점쇄선: 가상선으로 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 토목일반구조

41. 골재의 단면 표시 중 그림은 어떤 단면을 나타낸 것인가?

  1. 호박돌
  2. 사질토
  3. 모래
  4. 자갈
(정답률: 83%)
  • 제시된 이미지 의 빗금 패턴은 토목 도면에서 사질토를 나타내는 표준 표시 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 굵은 실선의 용도로 알맞은 것은?

  1. 외형선
  2. 치수선
  3. 대칭선
  4. 중심선
(정답률: 82%)
  • 굵은 실선은 물체의 겉모양을 나타내는 외형선으로 사용됩니다.

    오답 노트
    치수선, 대칭선, 중심선: 가는 실선이나 쇄선 등을 사용함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 그림과 같은 종단면도에서 측점간의 거리는 20m, 측점의 지반고는 NO 0에서 100m, NO 1에서 106m이고, 계획선의 경사가 3%일 때 NO 1의 계획고는? (단, NO 0의 계획고는 100m이다.)

  1. 100.6m
  2. 101.3m
  3. 103.5m
  4. 105.6m
(정답률: 44%)
  • 계획선의 경사(구배)를 이용하여 시작점의 계획고에서 거리와 경사율을 곱한 높이 변화량을 더해 최종 계획고를 산출합니다.
    ① [기본 공식] $H_{1} = H_{0} + (L \times i)$
    ② [숫자 대입] $H_{1} = 100 + (20 \times 0.03)$
    ③ [최종 결과] $H_{1} = 100.6$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 도면을 사용 목적, 내용, 작성 방법 등에 따라 분류할 때 사용목적에 따른 분류에 속하는 것은?

  1. 부품도
  2. 계획도
  3. 공정도
  4. 스케치도
(정답률: 68%)
  • 도면을 사용 목적에 따라 분류하면 계획도, 설계도, 제작도, 시공도로 나뉩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 토목제도 작업에서 도면 치수의 단위는?

  1. ㎜
  2. ㎝
  3. m
  4. ㎞
(정답률: 90%)
  • 토목제도 및 기계제도 등 일반적인 설계 도면에서 별도의 단위 표시가 없는 한, 치수의 기본 단위는 $mm$ (밀리미터)를 사용하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 그림은 어느 재료 단면의 경계를 표시한 것인가?

  1. 흙
  2. 물
  3. 암반
  4. 잡석
(정답률: 87%)
  • 제시된 이미지 의 기호는 토목 제도에서 수면의 경계를 나타내는 표준 표시법으로, 이는 물의 단면 경계를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. CAD 작업의 특징으로 옳지 않은 것은?

  1. 도면의 출력과 시간 단축이 어렵다.
  2. 도면의 관리, 보관이 편리하다.
  3. 도면의 분석, 제작이 정확하다.
  4. 도면의 수정, 보완이 편리하다.
(정답률: 88%)
  • CAD(Computer Aided Design)를 활용하면 수작업 도면에 비해 도면의 수정, 보완, 관리가 매우 편리하며, 특히 도면의 출력 속도가 빠르고 전체적인 작업 시간을 획기적으로 단축할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 컴퓨터에 사용되는 용어인 “버스”에 대한 설명으로 옳은 것은?

  1. 컴퓨터 내부에서 발생한 데이터가 이동하는 연결 통로
  2. 아날로그 신호와 디지털 신호를 서로 바꾸어 주는 장치
  3. 컴퓨터가 통신망에 접속할 수 있도록 설치한 접속 카드
  4. 종이에 표시한 마크를 광학적으로 판독하여 입력하는 장치
(정답률: 69%)
  • 버스는 컴퓨터 내부의 CPU, 메모리, 입출력 장치 간에 데이터를 주고받기 위한 공통의 전기적 연결 통로를 의미합니다.

    오답 노트
    아날로그-디지털 변환: 모뎀(MODEM)
    통신망 접속 카드: 네트워크 인터페이스 카드(NIC)
    광학 판독 장치: OMR
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 투상법은 보는 방법과 그리는 방법에 따라 여러 가지 종류가 있는데, 투상법의 종류가 아닌 것은?

  1. 정투상법
  2. 등변 투상법
  3. 등각 투상법
  4. 사투상법
(정답률: 73%)
  • 투상법은 물체를 평면에 그려내는 방법으로, 정투상법, 등각 투상법, 사투상법 등이 대표적입니다. 등변 투상법이라는 용어는 투상법의 종류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 도면을 접어서 보관할 대 기본적인 도면의 크기는?

  1. A1
  2. A2
  3. A3
  4. A4
(정답률: 81%)
  • 도면을 접어서 보관할 때의 기본 표준 크기는 A4입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 철근 표시법에 따른 설명으로 옳은 것은?

  1. ⓐø13 : 철근 기호(분류 번호) ⓐ의 지름 13mm의 이형 철근(일반 철근)
  2. ⓑD16 : 철근 기호(분류 번호) ⓒ의 지름 16mm의 원형 철근
  3. ⓒH16 : 철근 기호(분류 번호) ⓒ의 지름 16mm의 이형 철근(고강도 철근)
  4. 24ⓐ150=3600 : 전장 3600mm를 24mm로 150등분
(정답률: 49%)
  • 철근 표시법에서 H는 고강도 이형 철근을 의미하며, ⓒH16은 분류 번호 ⓒ, 지름 $16\text{mm}$의 고강도 이형 철근을 뜻합니다.

    오답 노트
    ⓐø13: 원형 철근
    ⓑD16: 이형 철근
    24ⓐ150=3600: 전장 $3600\text{mm}$를 $150\text{mm}$ 간격으로 24개 배치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 도면에 그려야 할 내용의 영역을 명확하게 하고, 제도용지의 가장자리에 생기는 손상으로 기재 사항을 해치지 않도록 하기 위하여 그리는 선은?

  1. 윤곽선
  2. 외형선
  3. 치수선
  4. 중심선
(정답률: 66%)
  • 도면의 기재 사항을 보호하고 작성 영역을 명확히 하기 위해 제도용지 가장자리에 그리는 선은 윤곽선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 제도 통칙에서 그림의 모양이 치수에 비례하지 않아 착각될 우려가 있을 때 사용되는 문자 기입 방법은?

  1. AS
  2. NS
  3. KS
  4. PS
(정답률: 64%)
  • 그림의 모양이 실제 치수와 비례하지 않아 오해를 불러일으킬 수 있을 때, '비례하지 않음'을 의미하는 Not to Scale의 약어인 NS를 기입합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 구조물 설계를 위한 일반적인 도면의 작도순서로 옳은 것은?

  1. 단면도-일반도-철근상세도-주철근조립도-배근도
  2. 단면도-일반도-배근도-철근상세도-주철근조립도
  3. 단면도-배근도-일반도-주철근조립도-철근상세도
  4. 단면도-배근도-철근상세도-주철근조립도-일반도
(정답률: 55%)
  • 구조물 설계 도면은 전체적인 형태를 잡는 단면도에서 시작하여, 철근의 배치를 결정하는 배근도, 전체적인 구성을 보여주는 일반도, 주요 철근의 조립 방법인 주철근조립도, 그리고 세부 치수를 명시하는 철근상세도 순으로 작도하는 것이 일반적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 건설 재료에서 콘크리트를 나타내는 단면 표시는?

(정답률: 84%)
  • 콘크리트의 단면 표시는 자갈과 모래가 섞인 형태를 나타내는 기호를 사용합니다.

    오답 노트
    : 모르타르
    : 강철
    : 인조석 또는 석재
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 정투상도는 어떠한 방법으로 그리는 것을 윈칙으로 하는가?

  1. 제1각법
  2. 제2각법
  3. 제3각법
  4. 제4각법
(정답률: 81%)
  • 우리나라를 포함한 많은 국가에서 정투상도를 그릴 때, 물체를 제3사분면에 두고 투상하는 제3각법을 표준 원칙으로 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 직선의 길이를 측정하지 않고, 선분 AB를 5등분하는 그림이다. 두 번째에 해당하는 작업은?

  1. 평행선 긋기
  2. 임의의 선분(AC) 긋기
  3. 선분 AC를 임의의 길이로 5등분
  4. 선분 AB를 임의의 길이로 다섯 개 나누기
(정답률: 58%)
  • 선분을 정확히 등분하기 위해 보조선 AC를 긋고, 그 보조선 AC를 먼저 임의의 길이로 5등분한 뒤 평행선을 이용해 원래의 선분 AB를 나누는 원리입니다. 따라서 두 번째 단계는 선분 AC를 임의의 길이로 5등분 하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 척도에서 물체의 실제 크기보다 확대하여 그리는 것은?

  1. 축척
  2. 현척
  3. 배척
  4. 실척
(정답률: 82%)
  • 물체의 실제 크기보다 크게 확대하여 그리는 척도를 배척이라고 합니다.

    오답 노트
    축척: 실제보다 작게 그림
    현척: 실제 크기와 동일하게 그림
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 도면을 철하지 않을 경우 A3 도면 윤곽선의 최소 여백 치수로 알맞은 것은?

  1. 25mm
  2. 20mm
  3. 10mm
  4. 5mm
(정답률: 57%)
  • 도면을 철하지 않을 때의 윤곽선 여백은 도면 크기에 따라 다릅니다. A0, A1 크기는 $20mm$를 적용하며, A2부터 A4까지는 $10mm$를 적용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 제도에 사용하는 문자에 대한 설명으로 옳지 않은 것은?

  1. 영자는 주로 로마자 대문자를 쓴다.
  2. 숫자는 아라비아 숫자를 쓴다.
  3. 서체는 한 가지를 사용하며, 혼용하지 않는다.
  4. 글자는 수직 또는 25° 정도 오른쪽으로 경사지게 쓴다.
(정답률: 83%)
  • 제도 문자는 가독성과 통일성을 위해 정해진 규칙을 따릅니다. 글자는 수직으로 쓰거나 오른쪽으로 $15^{\circ}$ 정도 경사지게 쓰는 것이 원칙입니다.

    오답 노트
    글자는 수직 또는 $25^{\circ}$ 정도 오른쪽으로 경사지게 쓴다: 경사각은 $15^{\circ}$가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
