전산응용토목제도기능사 필기 기출문제복원 (2014-07-20)

전산응용토목제도기능사 2014-07-20 필기 기출문제 해설

이 페이지는 전산응용토목제도기능사 2014-07-20 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전산응용토목제도기능사
(2014-07-20 기출문제)

목록

1과목: 토목제도(CAD)

1. D25(공칭지름 25.4mm)의 철근을 180° 표준갈고리로 제작할 때 구부린 반원 끝에서 얼마 이상 더 연장하여야 하는가?

  1. 25.4mm
  2. 60.0mm
  3. 76.2mm
  4. 101.6mm
(정답률: 55%)
  • 철근의 180° 표준갈고리 제작 시, 구부린 반원 끝부분은 철근 지름($d$)의 4배 이상 연장해야 합니다.
    ① [기본 공식] $L = 4 \times d$
    ② [숫자 대입] $L = 4 \times 25.4$
    ③ [최종 결과] $L = 101.6\text{mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 단철근 직사각형보에서 철근의 항복강도 fy=35MPa, 단면의 유효깊이 d=600일 때 균형 단면에 대한 중립축의 깊이(c)를 강도 설계법으로 구한 값은 약 얼마인가?

  1. 280mm
  2. 300mm
  3. 380mm
  4. 400mm
(정답률: 44%)
  • 단철근 직사각형보의 균형 단면 중립축 깊이는 유효깊이와 철근 항복강도의 관계식으로 구합니다. 문제의 $f_y=35\text{MPa}$는 오타이며, $f_y=350\text{MPa}$로 계산해야 정답이 도출됩니다.
    ① [기본 공식] $c = \frac{600 \times d}{600 + f_y}$
    ② [숫자 대입] $c = \frac{600 \times 600}{600 + 350}$
    ③ [최종 결과] $c = 378.95\text{mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 철근콘크리트 부재의 경우에 사용할 수 있는 전단철근의 형태가 아닌 것은?

  1. 주인장 철근에 30° 이상의 각도로 구부린 굽힘철근
  2. 주인장 철근에 45° 이상의 각도로 설치되는 스터럽
  3. 스터럽과 굽힘철근의 조합
  4. 주인장 철근과 나란한 용접철망
(정답률: 64%)
  • 전단철근은 전단력에 저항하기 위해 주철근에 대해 일정 각도로 배치되어야 합니다. 주인장 철근과 나란하게 배치된 용접철망은 전단력에 저항하는 메커니즘을 갖지 못하므로 전단철근으로 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 포틀랜드 시멘트의 종류로 옳지 않은 것은?

  1. 포틀랜드 플라이 애시 시멘트
  2. 중용열 포틀랜드 시멘트
  3. 조강 포틀랜드 시멘트
  4. 저열 포틀랜드 시멘트
(정답률: 74%)
  • 포틀랜드 플라이 애시 시멘트는 포틀랜드 시멘트에 플라이 애시를 혼합한 혼합 시멘트의 일종이므로, 순수한 포틀랜드 시멘트의 종류로 분류되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 배합설계의 기본원칙으로 옳지 않은 것은?

  1. 단위량은 질량배합을 원칙으로 한다.
  2. 작업이 가능한 범위에서 단위수량이 최소가 되도록 한다.
  3. 작업이 가능한 범위에서 굵은 골재 최대치수가 작게 한다.
  4. 강도와 내구성이 확보되도록 한다.
(정답률: 58%)
  • 배합설계 시 경제성과 강도를 확보하기 위해서는 작업 가능한 범위 내에서 굵은 골재의 최대치수를 최대한 크게 하여 단위수량을 줄이는 것이 원칙입니다.

    오답 노트
    단위량 질량배합 원칙, 단위수량 최소화, 강도 및 내구성 확보는 모두 올바른 배합설계 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 콘크리트의 동해방지를 위한 대책으로 가장 효과적인 것은?

  1. 밀도가 작은 경량골재 콘크리트로 시공한다.
  2. 물-시멘트비를 크게 하여 시공한다.
  3. AE 콘크리트로 시공한다.
  4. 흡수율이 큰 골재를 사용하여 시공한다.
(정답률: 75%)
  • AE 콘크리트는 미세한 독립 기포를 도입하여 동결 융해 시 발생하는 팽창압을 흡수함으로써 콘크리트의 동해를 방지하는 가장 효과적인 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 압축부재에 사용되는 나선철근의 순간격 기준으로 옳은 것은?

  1. 25㎜ 이상, 55㎜ 이하
  2. 25㎜ 이상, 75㎜ 이하
  3. 55㎜ 이상, 75㎜ 이하
  4. 55㎜ 이상, 90㎜ 이하
(정답률: 77%)
  • 압축부재에 사용되는 나선철근의 순간격은 설계 기준에 따라 $25\text{mm}$이상 $75\text{mm}$이하로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 시멘트의 분말도에 관한 설명으로 옳지 않은 것은?

  1. 시멘트의 분말도란 단위질량(g)당 표면적을 말한다.
  2. 분말도가 클수록 블리딩이 증가한다.
  3. 분말도가 클수록 건조수축이 크다.
  4. 분말도가 크면 풍화하기 쉽다.
(정답률: 55%)
  • 시멘트의 분말도가 커지면(입자가 작아지면) 물과의 반응 면적이 넓어져 수화작용이 빨라지며, 이로 인해 내부 조직이 치밀해져 블리딩이 감소하게 됩니다.

    오답 노트
    분말도가 클수록: 건조수축 증가, 풍화 작용 촉진
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 철근 콘크리트 보의 휨부재에 대한 강도설계법의 기본 가정이 아닌 것은?

  1. 콘크리트의 변형률은 중립축으로부터 거리에 비례한다.
  2. 철근의 변형률은 중립축으로부터 거리에 비례한다.
  3. 단면설계시 콘크리트의 응력은 등가직사각형 분포로 가정한다.
  4. 단면설계시 콘크리트의 인장강도를 고려한다.
(정답률: 55%)
  • 강도설계법에서는 콘크리트의 인장강도가 압축강도에 비해 매우 작기 때문에, 단면 설계 시 콘크리트의 인장강도는 무시하고 고려하지 않는 것을 기본 가정으로 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 시멘트, 잔골재, 물 및 필요에 따라 첨가하는 혼화재료를 구성재료로 하여, 이들을 비벼서 만든 것, 또는 경화된 것을 무엇이라고 하는가?

  1. 시멘트 풀
  2. 모르타르
  3. 무근콘크리트
  4. 철근콘크리트
(정답률: 67%)
  • 시멘트, 물, 잔골재(모래) 및 혼화재료를 섞어 만든 것을 모르타르라고 합니다.

    오답 노트
    무근콘크리트: 모르타르 성분에 굵은골재(자갈)가 추가로 포함되어야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 잔골재의 조립률 2.3, 굵은골재의 조립률 6.4를 사용하여 잔골재와 굵은골재를 질량비 1:1.5로 혼합하면 이때 혼합된 골재의 조립률은?

  1. 3.67
  2. 4.76
  3. 5.27
  4. 6.12
(정답률: 58%)
  • 혼합 골재의 조립률은 각 골재의 조립률에 질량비를 곱한 값의 합을 전체 질량비의 합으로 나누어 계산합니다.
    ① [기본 공식] $FM_{mix} = \frac{FM_1 \times W_1 + FM_2 \times W_2}{W_1 + W_2}$
    ② [숫자 대입] $FM_{mix} = \frac{2.3 \times 1 + 6.4 \times 1.5}{1 + 1.5}$
    ③ [최종 결과] $FM_{mix} = 4.76$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 프리스트레스하지 않는 부재의 현장치기콘크리트 중에서 외부의 공기나 흙에 접하지 않는 콘크리트의 보나 기둥의 최소 피복 두께는 얼마 이상이어야 하는가?

  1. 20㎜
  2. 40㎜
  3. 50㎜
  4. 60㎜
(정답률: 67%)
  • 콘크리트 구조 설계기준에 따라, 프리스트레스를 하지 않는 부재의 현장치기 콘크리트 중 외부의 공기나 흙에 접하지 않는 보나 기둥의 최소 피복 두께는 40㎜ 이상으로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 콘크리트를 친 후 시멘트와 골재알이 가라앉으면서 물이 떠오르는 현상을 무엇이라 하는가?

  1. 풍화
  2. 레이턴스
  3. 블리딩
  4. 경화
(정답률: 90%)
  • 콘크리트 타설 후 무거운 시멘트와 골재는 가라앉고 가벼운 물이 표면으로 솟아오르는 현상을 블리딩이라고 합니다.

    오답 노트
    레이턴스: 블리딩으로 인해 표면에 형성된 하얀 가루 형태의 불순물 층
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 철근배치에서 간격 제한에 대한 설명으로 옳은 것은?

  1. 동일 평면에서 평행한 철근 사이의 수평 순간격은 20㎜ 이하로 하여야 한다.
  2. 벽체 또는 슬래브에서 휨 주철근의 간격은 벽체나 슬래브 두께의 4배 이상으로 하여야 한다.
  3. 상단과 하단에 2단 이상으로 배치된 경우 상하 철근은 동일 단면 내에서 서로 지그재그로 배치하여야 한다.
  4. 나선철근 또는 띠철근이 배근된 압축부재에서 축방향 철근의 순간격은 40㎜ 이상으로 하여야 한다.
(정답률: 52%)
  • 나선철근 또는 띠철근이 배근된 압축부재에서 축방향 철근의 순간격은 콘크리트 충전성을 확보하기 위해 $40\text{mm}$이상으로 유지해야 합니다.

    오답 노트
    동일 평면 수평 순간격: $25\text{mm}$이상이어야 함
    벽체/슬래브 휨 주철근 간격: 두께의 $3$배 이하로 제한함
    상하 철근 배치: 동일 단면 내에서 수직으로 일직선상에 배치하는 것이 원칙임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 철근콘크리트 강도설계법에서 단철근 직사각형 보에 대한 균형 철근비(Pb)를 구하는 식은? (단, fck : 콘크리트설계기준강도(MPa), fy : 철근의 설계기준항복강도(MPa), β1 : 계수)

(정답률: 70%)
  • 균형 철근비는 콘크리트가 극한 변형률에 도달함과 동시에 인장 철근이 항복점에 도달하는 상태의 철근비를 의미합니다.
    $$\rho_b = 0.85 \beta_1 \cdot \frac{f_{ck}}{f_y} \cdot \frac{600}{600 + f_y}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 압축이형철근의 기본정착길이를 구하는 식은? (단, fy : 철근의 설계기준항복강도, db, 철근의 공칭지름, fck : 콘크리트의 설계기준압축강도, λ : 경량콘크리트계수)

(정답률: 66%)
  • 압축이형철근의 기본정착길이는 철근의 항복강도와 콘크리트의 압축강도, 경량콘크리트 계수를 고려하여 산정합니다.
    $$\rho_b = \frac{0.25 d_b f_y}{\lambda \sqrt{f_{ck}}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 구조물의 파괴상태 기준으로 예상되는 최대 하중에 대하여 구조물의 안전을 확보하려는 설계 방법은?

  1. 강도 설계법
  2. 허용 응력 설계법
  3. 한계 상태 설계법
  4. 전단 응력 설계법
(정답률: 57%)
  • 구조물이 파괴되는 시점의 최대 하중(강도)을 기준으로 하여, 이에 대해 적절한 안전율을 적용해 구조물의 안전성을 확보하는 설계 방식은 강도 설계법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 콘크리트의 강도는 일반적으로 표준양생을 실시한 콘크리트 공시체의 재령 며칠의 시험값을 기준으로 하는가?

  1. 10일
  2. 14일
  3. 20일
  4. 28일
(정답률: 80%)
  • 콘크리트는 양생 후 28일까지 급격히 강도가 증가하고 그 이후에는 완만하게 경화되므로, 일반적으로 재령 28일의 시험값을 표준 강도로 기준 삼습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 철근의 겹침이음 길이를 결정하기 위한 요소와 거리가 먼 것은?

  1. 철근의 길이
  2. 철근의 종류
  3. 철근의 공칭지름
  4. 철근의 설계기준항복강도
(정답률: 38%)
  • 철근의 겹침이음 길이는 철근의 설계기준항복강도, 공칭지름, 철근의 종류에 의해 결정되며, 철근 자체의 전체 길이는 이음 길이 결정 요소와 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 철근비가 균형철근비보다 클 때, 보의 파괴가 압축측 콘크리트의 파쇄로 시작되는 파괴 형태는?

  1. 취성파괴
  2. 연성파괴
  3. 경성파괴
  4. 강성파괴
(정답률: 58%)
  • 철근비가 균형철근비보다 커서 철근이 항복하기 전 압축측 콘크리트가 먼저 파쇄되어 갑작스럽게 발생하는 파괴 형태를 취성파괴라고 합니다.

    오답 노트
    연성파괴: 철근이 먼저 항복하여 큰 변형이 일어난 후 파괴되는 형태
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 철근콘크리트

21. 기둥, 교대, 교각, 벽 등에 작용하는 상부 구조물의 하중을 지반에 안전하게 전달하기 위하여 설치하는 구조물은?

  1. 노상
  2. 암거
  3. 노반
  4. 확대 기초
(정답률: 76%)
  • 기둥, 교대, 교각 등의 상부 하중을 지반에 넓게 분산시켜 안전하게 전달하기 위해 하단부에 설치하는 구조물은 확대 기초입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음에서 설명하는 구조물은?

  1. 보
  2. 기둥
  3. 슬래브
  4. 확대 기초
(정답률: 79%)
  • 두께에 비해 폭이 넓은 판 모양의 구조물이며, 도로교의 바닥판이나 건물의 각 층 바닥판 역할을 하는 구조물은 슬래브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 프리스트레스트 콘크리트의 사용 재료로 볼 수 없는 것은?

  1. 고강도 콘크리트
  2. 고강도 강봉
  3. 고강도 강선
  4. 고압축 철근
(정답률: 53%)
  • 프리스트레스트 콘크리트는 높은 압축력을 견뎌야 하는 고강도 콘크리트와, 큰 인장력을 가하기 위한 고강도 강선 및 강봉을 사용합니다. 고압축 철근이라는 재료는 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 프리스트레스(PS) 강재에 필요한 성질이 아닌 것은?

  1. 인장강도가 커야 한다.
  2. 릴렉세이션(relaxation)이 커야 한다.
  3. 적당한 연성과 인성이 있어야 한다.
  4. 응력 부식에 대한 저항성이 커야 한다.
(정답률: 72%)
  • 릴렉세이션(relaxation)은 강재를 긴장시킨 상태로 유지할 때 시간이 지남에 따라 인장응력이 감소하는 현상입니다. 프리스트레스 손실을 최소화하기 위해서는 릴렉세이션이 작아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 2방향 슬래브의 해석 및 설계 방법으로 옳지 않은 것은?

  1. 황하중을 받는 구조물의 해석에 있어서 휨모멘트 크기는 실제 횡변형 크기에 반비례한다.
  2. 슬래브 시스템이 횡하중을 받는 경우 그 해석 결과는 연직하중의 결과와 조합하여야 한다.
  3. 슬래브 시스템은 평형 조건과 기하학적 적합 조건을 만족시킬 수 있으면 어떠한 방법으로도 설계할 수 있다.
  4. 횡방향 변위가 발생하는 골조의 횡방향력 해석을 위해 골조 부재의 강성을 계산할 때 철근과 균열의 영향을 고려한다.
(정답률: 36%)
  • 횡하중을 받는 구조물의 해석에서 휨모멘트의 크기는 실제 횡변형의 크기에 비례하여 증가합니다.

    오답 노트
    슬래브 시스템의 설계 자유도, 연직하중과 횡하중의 조합 해석, 골조 강성 계산 시 철근 및 균열 영향 고려는 모두 적절한 설계 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 그림 중 경사 확대 기초를 나타내고 있는 것은?

(정답률: 79%)
  • 경사 확대 기초는 기둥 하부에서 기초 바닥면까지의 단면이 경사지게 확대된 형태를 가집니다. 이미지가 이에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 일반적인 기둥의 종류가 아닌 것은?

  1. 띠철근 기둥
  2. 나선 철근 기둥
  3. 강도 기둥
  4. 합성 기둥
(정답률: 67%)
  • 일반적인 기둥은 철근의 배치 방식이나 재료의 조합에 따라 띠철근 기둥, 나선 철근 기둥, 합성 기둥 등으로 분류합니다. 강도 기둥이라는 명칭의 별도 기둥 종류는 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 강 구조의 장점이 아닌 것은?

  1. 강도가 매우 크다.
  2. 균질성을 가지고 있다.
  3. 부재를 개수하거나 보강하기 쉽다.
  4. 차량 통행으로 인한 소음 발생이 적다.
(정답률: 81%)
  • 강 구조는 고강도, 재료의 균질성, 보수 및 보강의 용이함이 큰 장점입니다. 하지만 재료 특성상 진동과 소음 전달이 잘 되기 때문에 차량 통행 시 소음 발생이 적다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 보의 배근도에서 주철근과 연결하여 스터럽 철근을 배근하는 이유는?

  1. 압축 응력을 크게 작용하기 위하여
  2. 철근의 이동을 자유롭게 하기 위하여
  3. 보의 철근량 균형을 맞추기 위하여
  4. 보의 전단 균열을 방지하기 위하여
(정답률: 68%)
  • 스터럽 철근은 구조부재에서 발생하는 전단력과 비틀림에 저항하여 보의 전단 균열을 방지하기 위해 배근합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 1900년에 건설된 우리나라 근대식 교량의 시초로 볼 수 있는 것은?

  1. 진천 농교
  2. 한강 철교
  3. 부산 영도교
  4. 서울 광진교
(정답률: 70%)
  • 우리나라 근대식 교량의 시초는 1900년에 건설된 한강 철교입니다.

    오답 노트
    진천 농교: 고려시대
    부산 영도교: 20세기 초
    서울 광진교: 20세기 초
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 강구조 부재 연결에 대한 설명으로 옳지 않은 것은?

  1. 부재의 연결은 경제적이고 시공이 쉬워야 한다.
  2. 해로운 응력 집중이 생기지 않도록 한다.
  3. 주요 부재의 연결 강도는 모재의 전 강도의 60% 이상이어야 한다.
  4. 응력의 전달이 확실하고, 가능한 한 편심이 생기지 않도록 연결한다.
(정답률: 69%)
  • 강구조 부재 연결은 경제성, 시공성, 응력 집중 방지, 편심 제거가 핵심입니다. 주요 부재의 연결 강도는 일반적으로 모재의 전 강도와 동등하거나 그 이상이 되도록 설계해야 하며, 60% 이상이라는 기준은 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 토목 구조물 설계에 사용하는 특수 하중에 속하지 않는 것은?

  1. 설하중
  2. 풍하중
  3. 충돌 하중
  4. 원심 하중
(정답률: 46%)
  • 토목 구조물의 하중 분류 중 설하중, 원심하중, 충돌하중 등은 특수 하중에 해당하지만, 풍하중은 부하중으로 분류됩니다.

    오답 노트
    풍하중: 부하중(온도 변화, 지진 영향 포함)에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 콘크리트를 주재료로 한 콘크리트 구조에 속하지 않는 것은?

  1. 강 구조
  2. 무근 콘크리트 구조
  3. 철근 콘크리트 구조
  4. 프리스트레스 콘크리트 구조
(정답률: 69%)
  • 콘크리트 구조는 콘크리트를 주재료로 하며 무근, 철근, 프리스트레스 콘크리트 구조 등이 포함됩니다. 반면 강 구조는 강재를 주재료로 하는 구조입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 철근 콘크리트(RC) 구조물의 특징이 아닌 것은?

  1. 철근과 콘크리트는 부착력이 매우 크다.
  2. 콘크리트 속에 묻힌 철근은 부식되지 않는다.
  3. 철근과 콘크리트는 온도변화에 대한 열팽창 계수가 비슷하다.
  4. 철근은 압축 응력이 크고, 콘크리트는 인장 응력이 크다.
(정답률: 74%)
  • 철근 콘크리트 구조에서 콘크리트는 압축 응력에 강하고, 철근은 인장 응력에 강한 특성을 이용하여 상호 보완합니다.

    오답 노트
    철근은 압축 응력이 크고, 콘크리트는 인장 응력이 크다: 철근은 인장, 콘크리트는 압축에 강함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 단철근 직사각형 보에서 단면폭 300mm, 유효 깊이가 500mm이고, 철근량(As)은 4100mm2일 때의 철근비는?

  1. 0.027
  2. 0.035
  3. 0.053
  4. 0.062
(정답률: 47%)
  • 철근비란 단면적에 대한 철근량의 비율을 의미하며, 단면폭과 유효 깊이를 곱한 단면적으로 철근량을 나누어 계산합니다.
    ① [기본 공식] $ \rho = \frac{A_s}{b \times d} $
    ② [숫자 대입] $ \rho = \frac{4100}{300 \times 500} $
    ③ [최종 결과] $ \rho = 0.027 $
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 한 도면에서 두 종류 이상의 선이 같은 장소에 겹칠 때 가장 우선되는 선은?

  1. 중심선
  2. 절단선
  3. 외형선
  4. 숨은선
(정답률: 75%)
  • 도면 작성 시 여러 종류의 선이 겹칠 경우, 물체의 겉모양을 나타내는 외형선이 가장 우선순위가 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 치수 기입 중 ‘SR40’이 의미하는 것은?

  1. 반지름 40mm인 원
  2. 반지름 40mm인 구
  3. 반지름 40mm인 정사긱형
  4. 반지름 40mm인 정삼긱형
(정답률: 67%)
  • 치수 기입 시 S는 구(Sphere)를 의미하며, R은 반지름(Radius)을 의미합니다. 따라서 SR40은 반지름 40mm인 구를 뜻합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 토목제도에 사용하는 문자에 대한 설명으로 옳지 않은 것은?

  1. 한자의 서체는 KS A 0202에 준하는 것이 좋다.
  2. 영자는 주로 로마자의 소문자를 사용한다.
  3. 숫자는 주로 아라비아 숫자를 사용한다.
  4. 한글자의 서체는 활자체에 준하는 것이 좋다.
(정답률: 71%)
  • 토목제도에서 영문자는 가독성과 명확성을 위해 주로 로마자의 대문자를 사용하는 것이 원칙입니다.

    오답 노트
    영자는 주로 로마자의 소문자를 사용한다: 대문자 사용이 원칙임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 도로 설계의 종단면도에 일반적으로 기입되는 사항이 아닌 것은?

  1. 계획고
  2. 횡단면적
  3. 지반고
  4. 측점
(정답률: 58%)
  • 종단면도는 도로의 길이 방향에 따른 높이 변화를 나타내는 도면이므로 계획고, 지반고, 측점 등이 기입됩니다. 반면 횡단면적은 도로의 가로 방향 단면을 분석하는 횡단면도에 기입되는 사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 그림과 같이 나타내는 정투상법은?

  1. 제 1각법
  2. 제 2각법
  3. 제 3각법
  4. 제 4각법
(정답률: 80%)
  • 정면도를 중심으로 상단에 평면도, 우측에 우측면도가 배치되는 방식은 물체와 투상면 사이에 눈이 위치하는 제 3각법의 전형적인 배치도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 토목일반구조

41. 제도 통칙에서 제도 용지의 세로와 가로의 비로 옳은 것은?

  1. 1 : √2
  2. 1 : 1.5
  3. 1 : √3
  4. 1 : 2
(정답률: 84%)
  • 제도 통칙에 따라 제도 용지의 가로와 세로 비율은 $1 : \sqrt{2}$의 비율을 유지하도록 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 토목제도에서 도면치수의 기본적인 단위는?

  1. ㎜
  2. ㎝
  3. m
  4. ㎞
(정답률: 89%)
  • 토목제도에서 도면 치수를 기입할 때 사용하는 기본적인 표준 단위는 $mm$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 철근의 갈고리 형태가 아닌 것은?

  1. 원형 갈고리
  2. 직각 갈고리
  3. 예각 갈고리
  4. 둔각 갈고리
(정답률: 58%)
  • 철근 갈고리의 표준 형태에는 원형 갈고리, 직각 갈고리, 예각 갈고리가 있으며, 둔각 갈고리는 표준 형태에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 척도를 나타내는 방법으로 옳은 것은?

  1. (제도용지의 치수) : (실제의 치수)
  2. (도면에서의 치수) : (실제의 치수)
  3. (실제의 치수) : (제도용지의 치수)
  4. (실제의 치수) : (도면에서의 치수)
(정답률: 61%)
  • 척도란 실제 대상물을 일정한 비율로 줄이거나 키워 도면에 나타내는 비율을 말하며, (도면에서의 치수) : (실제의 치수)의 형태로 표기합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 철근의 용접이음을 표시하는 기호는?

(정답률: 81%)
  • 철근의 용접이음은 도면상에서 기호로 표시합니다.

    오답 노트
    : 기계적 이음 및 슬리브 이음
    , : 곁이음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 컴퓨터의 처리 시간 단위에서 10-12초를 뜻하는 것은?

  1. 밀리초(ms)
  2. 마이크로초(μs)
  3. 나노초(ns)
  4. 피코초(ps)
(정답률: 47%)
  • 컴퓨터 처리 시간 단위에서 $10^{-12}$초는 피코초(ps)를 의미합니다.

    오답 노트
    밀리초(ms): $10^{-3}$초
    마이크로초($\mu$s): $10^{-6}$초
    나노초(ns): $10^{-9}$초
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 철근 상세도에 표시된 「C.T.C」가 의미하는 것은?

  1. center to center
  2. count to count
  3. control to control
  4. close to close
(정답률: 77%)
  • 철근 상세도에서 C.T.C는 center to center의 약자로, 철근과 철근 사이의 중심 간격을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 도면작도 시 유의 사항으로 틀린 것은?

  1. 구조물의 외형선, 철근 표시선 등의 선의 구분을 명확히 한다.
  2. 화살표시는 도면 내에서 다양한 모양을 선택하여 사용한다.
  3. 도면은 가능한 간단하게 그리며, 중복을 피한다.
  4. 도면에는 오류가 없도록 한다.
(정답률: 83%)
  • 도면의 통일성과 가독성을 위해 화살표를 포함한 모든 기호는 도면 전체에서 일관된 모양으로 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 본 설계에 필요한 도면에 대한 설명으로 옳은 것은?

  1. 일반도 - 주요 구조 부분의 단면 치수, 그것에 작용하는 외력 및 단면의 응력도 등을 나타낸 도면으로서 필요에 따라 작성한다.
  2. 응력도 - 상세한 설계에 따라 확정된 모든 요소의 치수를 기입한 도면이다.
  3. 구조 상세도 - 제작이나 시공을 할 수 있도록 구조를 상세하게 나타낸 도면이다.
  4. 가설 계획도 - 투시도법 등에 의하여 그려진 구조물의 도면이므로 미관을 고려하여 형식을 결정할 경우에 이용된다.
(정답률: 71%)
  • 구조 상세도는 실제 제작이나 시공이 가능하도록 구조물의 세부 사항을 상세하게 나타낸 도면입니다.

    오답 노트
    일반도: 구조물의 전체적인 형태와 배치를 나타내는 도면입니다.
    응력도: 단면의 응력 분포 등을 나타내는 도면입니다.
    가설 계획도: 시공을 위한 임시 시설물 설치 계획을 나타내는 도면입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 건설재료 중 콘크리트의 단면 표시로 옳은 것은?

(정답률: 84%)
  • 콘크리트의 단면은 작은 점(시멘트 페이스트)과 불규칙한 돌 모양(골재)이 섞인 형태로 표시하므로 가 정답입니다.

    오답 노트
    : 모래
    : 벽돌
    : 인조석 또는 석재
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. CAD 시스템을 도입하였을 때 얻어지는 효과가 아닌 것은?

  1. 도면의 표준화
  2. 작업의 효율화
  3. 표현력 증대
  4. 제품 원가의 증대
(정답률: 84%)
  • CAD 시스템 도입은 도면의 표준화, 작업 효율성 향상, 표현력 증대를 통해 설계 시간을 단축하고 비용을 절감하므로, 제품 원가의 증대는 적절하지 않은 효과입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 지름 16mm인 이형철근의 표시방법으로 옳은 것은?

  1. A16
  2. D16
  3. Φ16
  4. @16
(정답률: 75%)
  • 철근의 종류에 따라 표시 기호가 다르며, 이형철근은 대문자 D를 사용하여 D16과 같이 표기합니다.

    오답 노트
    $\Phi 16$: 원형철근 표기법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 그림은 어떤 재료의 단면 표시인가?

  1. 블록
  2. 아스팔트
  3. 벽돌
  4. 사질토
(정답률: 73%)
  • 제시된 이미지 는 평행선과 빗금으로 구성된 벽돌의 전형적인 단면 표시 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 멀고 가까운 거리감을 느낄 수 있도록 하나의 시점과 물체의 각 점을 방사선으로 이어서 그리는 투상도법은?

  1. 투시도법
  2. 사투상도
  3. 등각 투상도
  4. 부등각 투상도
(정답률: 60%)
  • 하나의 시점(소실점)에서 방사선으로 이어서 그려 원근감을 표현하는 방법은 투시도법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 선의 접속 및 교차에 대한 제도 방법으로 옳지 않은 것은?

(정답률: 74%)
  • 선의 접속 및 교차 시, 선이 서로 교차할 때는 명확한 구분을 위해 한쪽 선을 약간 띄워서 그리거나 끊어 그려야 합니다. 처럼 선이 단순히 겹쳐져 있는 형태는 제도 방법으로 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 내부의 보이지 않는 부분을 나타낼 때 물체를 절단하여 내부 모양을 나타낸 도면은?

  1. 단면도
  2. 전개도
  3. 투상도
  4. 입체도
(정답률: 76%)
  • 물체의 내부 구조를 명확하게 보여주기 위해 가상의 절단면을 설정하고, 보이지 않는 부분을 절단하여 내부 모양을 나타낸 도면을 단면도라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음의 도면에 대한 설명 중 옳은 것으로 짝지어진 것은?

  1. ㄱ, ㄴ
  2. ㄱ, ㄷ
  3. ㄴ, ㄷ
  4. ㄷ, ㄹ
(정답률: 63%)
  • 도면의 표제란과 축척 표기에 관한 설명입니다. 도면 번호, 이름, 축척 등을 기입하는 곳을 표제란이라 하며, 축척 표시는 표제란 기입이 원칙이나 없을 경우 도명이나 품번 근처에 기입합니다.

    오답 노트
    물체의 실제 크기와 도면 크기가 같은 경우: 'NS'가 아니라 '실척'으로 표기합니다. (NS는 Not to Scale의 약자로 비례가 아님을 뜻함)
    실물보다 축소하여 그린 것: '배척'이 아니라 '축척'이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 컴퓨터의 보조기억장치에 해당되지 않는 것은?

  1. HD
  2. CD
  3. RAM
  4. USB
(정답률: 56%)
  • 컴퓨터 기억장치는 속도와 용도에 따라 주기억장치와 보조기억장치로 나뉩니다. RAM은 전원이 꺼지면 데이터가 사라지는 휘발성 메모리로, CPU가 직접 접근하는 주기억장치에 해당합니다.

    오답 노트
    HD, CD, USB: 전원이 꺼져도 데이터가 유지되는 비휘발성 보조기억장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

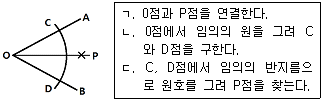

59. 주어진 각(∠AOB)을 2등분할 때 작업 순서로 알맞은 것은?

  1. ㄱ - ㄴ - ㄷ
  2. ㄱ - ㄷ - ㄴ
  3. ㄴ - ㄱ - ㄷ
  4. ㄴ - ㄷ - ㄱ
(정답률: 63%)
  • 각의 이등분선 작도 순서는 기준점을 잡고, 교점을 찾은 뒤, 연결하는 순서로 진행됩니다.
    먼저 O점에서 원을 그려 두 변과의 교점 C, D를 구하고(ㄴ), C와 D점에서 각각 원호를 그려 교점 P를 찾은 후(ㄷ), 마지막으로 O점과 P점을 연결(ㄱ)하여 각을 이등분합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 재료 단면의 경계 표시 중 암반면을 나타내는 것은?

(정답률: 80%)
  • 재료 단면의 경계 표시 기호 중 기호는 암반면을 나타냅니다.

    오답 노트
    : 지반면
    : 수준면
    : 잡석
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
