공조냉동기계기능사 필기 기출문제복원 (2005-10-02)

공조냉동기계기능사 2005-10-02 필기 기출문제 해설

이 페이지는 공조냉동기계기능사 2005-10-02 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

공조냉동기계기능사
(2005-10-02 기출문제)

목록

1과목: 공조냉동안전관리

1. 방진마스크의 구비조건이다. 틀린 것은?

  1. 중량이 가벼울 것
  2. 흡입배기 저항이 클 것
  3. 시야가 넓을 것
  4. 여과효율이 좋을 것
(정답률: 78%)
  • 방진마스크는 사용자가 숨을 쉬기 편하도록 흡입배기 저항이 작아야 합니다.
    오답 노트
    중량이 가벼울 것, 시야가 넓을 것, 여과효율이 좋을 것은 모두 방진마스크가 갖춰야 할 올바른 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 소화작업에 대한 설명 중 틀린 것은?

  1. 화재 시에는 가스밸브를 닫고 전기 스위치를 끈다.
  2. 화재가 발생하면 화재경보를 한다.
  3. 전기배선시설 수리 시는 전기가 통하는지 여부를 확인한다.
  4. 유류 및 카바이트에 붙은 불은 물로 끄는 것이 좋다.
(정답률: 88%)
  • 유류 화재나 카바이트 화재 시 물을 사용하면 오히려 화재를 확산시키거나 위험한 반응을 일으킬 수 있으므로 절대 금지하며, 적절한 소화기(B급, D급 등)를 사용해야 합니다.
    오답 노트
    화재 시 가스밸브 차단 및 전기 스위치 OFF: 기본 안전 수칙
    화재 발생 시 경보: 초기 대응 필수 단계
    전기배선 수리 시 통전 확인: 감전 사고 예방 필수 절차
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 아크용접 작업시 주의사항으로 옳지 않은 것은?

  1. 눈과 피부를 노출시키지 말 것
  2. 슬래그 제거 시는 보안경을 쓸 것
  3. 습기 있는 보호구는 착용하지 말 것
  4. 가열된 홀더는 물에 넣어 냉각 할 것
(정답률: 88%)
  • 아크용접 시 가열된 홀더를 물에 넣어 급냉시키면 재질의 변형이나 균열이 발생할 수 있으며, 전기 충격의 위험이 있어 절대 금지해야 합니다.
    오답 노트
    눈과 피부 노출 금지: 강렬한 자외선 및 적외선으로부터 보호 필요
    슬래그 제거 시 보안경 착용: 파편 비산 방지
    습기 있는 보호구 착용 금지: 감전 사고 예방
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

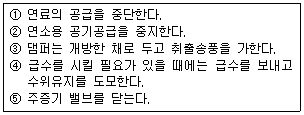

4. 보일러 사용 중에 돌연히 비상사태가 발생해서 긴급하게 운전정지를 하지 않으면 안 된다고 판단했을 때의 순서로 맞는 것은?

  1. ①-②-③-④-⑤
  2. ①-②-④-③-⑤
  3. ①-②-④-⑤-③
  4. ①-⑤-②-③-④
(정답률: 46%)
  • 보일러 비상 정지 시에는 연소 차단 $\rightarrow$ 급수 유지 $\rightarrow$ 증기 차단 $\rightarrow$ 환기 순으로 조치하여 안전을 확보해야 합니다.
    ① 연료의 공급을 중단한다 $\rightarrow$ ② 연소용 공기공급을 중지한다 $\rightarrow$ ④ 급수를 시킬 필요가 있을 때에는 급수를 보내고 수위유지를 도모한다 $\rightarrow$ ⑤ 주증기 밸브를 닫는다 $\rightarrow$ ③ 댐퍼는 개방한 채로 두고 취출송풍을 가한다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 연삭 작업의 안전수칙에 맞지 않는 것은?

  1. 작업도중 진동이나 마찰면에서의 팔열이 심하면 작업을 중지한다.
  2. 숫돌차에 편심이 생기거나 원주면의 메짐이 심하면 드레싱을 한다.
  3. 작업 시에는 반드시 정면에 서서 작업한다.
  4. 축과 구멍에는 틈새가 없어야 한다.
(정답률: 74%)
  • 연삭 작업 시 숫돌이 파손되어 파편이 튈 경우 매우 위험하므로, 작업자는 숫돌의 회전 방향 정면에 서지 말고 약간 옆으로 비켜서 작업해야 합니다.
    오답 노트
    작업 중지, 드레싱 실시, 축과 구멍의 틈새 제거: 모두 안전한 연삭 작업을 위한 올바른 수칙임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 용기의 재검사기간의 설명이 바른 것은?

  1. 용기의 경과 연수가 15년 미만이며, 500ℓ 이상인 용접용기는 7년
  2. 용기의 경과 연수가 15년 미만이며, 500ℓ 미만인 용접용기는 5년
  3. 용기의 경과 연수가 15년 이상에서 20년 미만이며, 500ℓ이상인 용접용기는 3년
  4. 용기의 경과 연수가 20년 이상이며, 500ℓ 이상인 용접용기는 1년
(정답률: 38%)
  • 고압가스 안전관리법령에 따른 용기 재검사 주기 기준에 따라, 경과 연수가 20년 이상이면서 용량이 $500\ell$이상인 용접용기의 재검사 기간은 1년으로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 냉동장치에서 냉매가 적정량보다 많이 부족한 것을 발견하였다. 이때 제일 먼저 확인해야 할 작업은?

  1. 누설 장소를 찾고 수리한다.
  2. 냉매의 종류를 확인한다.
  3. 펌프다운 시킨다.
  4. 냉매를 충전한다.
(정답률: 61%)
  • 냉매가 부족하다는 것은 시스템 어디선가 누설이 발생하고 있다는 증거입니다. 단순히 냉매를 보충하는 것은 임시방편일 뿐이며, 근본적인 해결을 위해 가장 먼저 누설 장소를 찾아 수리하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 보기의 빈칸에 알맞은 말로 연결된 것은?

  1. ① 누전, ② 지락
  2. ① 지락, ② 누전
  3. ① 인화점, ② 발화점
  4. ① 발화점, ② 인화점
(정답률: 80%)
  • 외부 점화원에 의해 불이 붙을 수 있는 최저 온도는 인화점이며, 외부 점화원 없이 열 축적만으로 스스로 발화하는 최저 온도는 발화점입니다. $\text{외부 점화원} \rightarrow \text{인화점}$ $\text{열 축적(자체 발화)} \rightarrow \text{발화점}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 압력용기 내의 압력이 제한압력을 넘었을 때 열려서 파손을 방지하는 밸브는?

  1. 안전 밸브
  2. 첵 밸브
  3. 스톱 밸브
  4. 게이트 밸브
(정답률: 75%)
  • 압력용기 내의 압력이 설정된 제한압력을 초과했을 때, 자동으로 열려 내부 유체를 배출함으로써 용기의 파손이나 폭발을 방지하는 장치는 안전 밸브입니다.
    오답 노트
    첵 밸브: 유체의 역류 방지
    스톱 밸브: 유체의 흐름 차단 및 개폐
    게이트 밸브: 주로 유로의 완전 개폐용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 정신적 또는 육체적 활동의 부산물로 체내에 누적되어 활동능력을 둔화시킴으로서 사고원인이 되기 쉬운 것은?

  1. 근심걱정
  2. 주의 집중
  3. 피로
  4. 공상
(정답률: 89%)
  • 피로는 정신적, 육체적 활동 후 체내에 누적되는 부산물로, 집중력과 반응 속도를 떨어뜨려 사고를 유발하는 주요 원인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 해머 작업시 보안경을 꼭 서야 할 경우에 해당되는 작업방향은?

  1. 위쪽방향
  2. 아래쪽 방향
  3. 왼쪽방향
  4. 오른쪽 방향
(정답률: 70%)
  • 해머 작업 시 파편이나 칩이 튀어 오를 가능성이 가장 높은 위쪽방향으로의 비산으로부터 눈을 보호하기 위해 보안경 착용이 필수적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 감전되거나 전기화상을 입을 위험이 있는 작업에 있어서는 무엇을 사용하여야 하는가?

  1. 보호구
  2. 구급용구
  3. 신호기
  4. 구명구
(정답률: 82%)
  • 전기 작업 중 발생할 수 있는 감전 및 전기화상으로부터 신체를 보호하기 위해서는 절연 장갑, 절연화 등 적절한 보호구를 반드시 착용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 공구의 안전한 취급방법이 아닌 것은?

  1. 손잡이에 묻은 기름, 그리스 등을 닦아낸다.
  2. 측정공구는 부드러운 헝겊위에 올려놓는다.
  3. 높은 곳에서 작업시 간단한 공구는 던져서 신속하게 전달한다.
  4. 날카로운 공구는 공구함에 넣어서 운반한다.
(정답률: 89%)
  • 높은 곳에서 작업할 때 공구를 던지는 행위는 낙하물로 인한 중대 재해를 유발할 수 있으므로, 반드시 전용 공구함이나 로프 등을 사용하여 안전하게 전달해야 합니다.
    오답 노트
    높은 곳에서 작업시 간단한 공구는 던져서 신속하게 전달한다: 낙하 사고의 위험이 매우 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 방호장치의 기본목적이 아닌 것은?

  1. 작업자의 보호
  2. 인적, 물적 손실의 방지
  3. 기계기능의 향상
  4. 기계 위험 부위의 접촉방지
(정답률: 85%)
  • 방호장치의 기본 목적은 기계의 위험 부위로부터 작업자를 격리하여 인적, 물적 손실을 방지하고 안전을 확보하는 것이지, 기계 자체의 성능이나 기능을 높이는 것이 아닙니다.
    오답 노트
    기계기능의 향상: 방호장치는 안전을 위한 장치이며 성능 향상과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 수공구에 의한 재해를 막는 내용 중 틀린 것은?

  1. 결함이 없는 공구를 사용할 것
  2. 외관이 좋은 공구만 사용할 것
  3. 작업에 올바른 공구만 취급할 것
  4. 공구는 안전한 장소에 둘 것
(정답률: 90%)
  • 수공구 재해 방지를 위해서는 외관의 심미적 요소가 아니라, 공구의 결함 여부와 작업 목적에 맞는 올바른 규격 및 상태의 공구를 사용하는 것이 중요합니다.
    오답 노트
    외관이 좋은 공구만 사용할 것: 외관보다 실제 기능적 결함 유무와 안전성이 우선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 냉동기계

16. 공비혼합냉매에 대한 설명으로 틀린 것은?

  1. 서로 다른 냉매를 혼합하여 결점을 보완한 좋은 냉매로 만든다.
  2. 적당한 비율로 혼합하여 비등점이 일치하는 혼합냉매로 만든다.
  3. 공비혼합냉매를 사용하면 응축압력을 감소시킬 수 있다.
  4. 공비혼합냉매는 혼합된 후 각각 서로 다른 특성을 지니게 된다.
(정답률: 65%)
  • 공비혼합냉매는 서로 다른 냉매를 혼합하여 비등점이 일치하도록 만든 냉매로, 혼합 후에도 단일 냉매와 같이 일정한 조성과 특성을 유지하는 것이 핵심입니다.
    오답 노트
    혼합된 후 각각 서로 다른 특성을 지니게 된다: 이는 비공비혼합냉매에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 온도가 일정할 때 가스압력과 체적은 어떤 관계가 있는가?

  1. 체적은 압력에 반비례한다.
  2. 체적은 압력에 비례한다.
  3. 체적은 압력과 무관하다.
  4. 체적은 압력과 제곱 비례한다.
(정답률: 53%)
  • 보일-샤를의 법칙에 따라 온도가 일정할 때 가스의 압력과 체적은 서로 반비례 관계에 있습니다. 즉, 압력이 높아지면 체적은 감소하고, 압력이 낮아지면 체적은 증가합니다.
    오답 노트
    체적은 압력에 비례한다: 정반대의 관계임
    체적은 압력과 무관하다: 압력 변화에 따라 체적이 변함
    체적은 압력과 제곱 비례한다: 단순 반비례 관계임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 반도체를 이용하는 냉동기는?

  1. 흡수식 냉동기
  2. 전자식 냉동기
  3. 증기분사식 냉동기
  4. 스크류식 냉동기
(정답률: 86%)
  • 전자식 냉동기는 펠티어 효과(Peltier effect)를 이용하는 반도체 소자를 사용하여 전류를 흘려줌으로써 냉각 작용을 일으키는 냉동 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 25℃의 순수한 물 50㎏을 10분 동안에 0℃까지 냉각하려 할 때, 최저 몇 냉동톤의 냉동기를 써야 하는가? (단, 손실은 흡수 열량의 25%이고, 냉동톤은 한국 냉동톤으로 한다.)

  1. 1.53 냉동톤
  2. 1.98 냉동톤
  3. 2.82 냉동톤
  4. 3.13 냉동톤
(정답률: 39%)
  • 물질의 냉각에 필요한 열량과 손실분을 합산하여 시간당 냉동 부하를 구한 뒤, 이를 한국 냉동톤(1 RT = 3,320 kcal/h)으로 환산하여 계산합니다.
    ① [기본 공식]
    $$Q = \frac{m \times c \times \Delta t \times (1 + \text{loss})}{t}$$
    $$RT = \frac{Q}{3320}$$
    ② [숫자 대입]
    $$Q = \frac{50 \times 1 \times (25 - 0) \times 1.25}{10 \times 60} \times 60 = 1562.5 \times 6 = 9375 \text{ kcal/h}$$
    $$RT = \frac{9375}{3320}$$
    ③ [최종 결과]
    $$RT = 2.82$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 관접합부의 수밀, 기밀유지와 기계적 성질 향상, 작업공정 감소의 효과를 얻을 수 있는 접합법은?

  1. 용접 접합
  2. 플랜지 접합
  3. 리벳 접합
  4. 소켓 접합
(정답률: 59%)
  • 용접 접합은 재료를 완전히 융합시켜 일체화하므로 수밀과 기밀 유지가 탁월하며, 기계적 강도가 향상되고 별도의 체결 부품이 필요 없어 작업 공정을 줄일 수 있는 가장 효율적인 접합법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 다음 중 냉동장치에 관한 설명이 옳지 않은 것은?

  1. 안전밸브가 작동하기 전에 고압차단 스위치가 작동하도록 조정한다.
  2. 온도식 자동 팽창변의 감온통은 증발기의 입구측에 붙인다.
  3. 가용전은 응축기의 보호를 위하여 사용한다.
  4. 파열판은 주로 터보 냉동기의 저압측에 사용한다.
(정답률: 55%)
  • 온도식 자동 팽창변의 감온통은 증발기 내부의 과열도를 감지해야 하므로, 입구측이 아닌 증발기의 출구측에 설치해야 합니다.
    오답 노트
    고압차단 스위치: 안전밸브보다 먼저 작동하여 시스템을 보호하는 것이 맞음
    가용전: 응축기 보호를 위해 사용되는 것이 맞음
    파열판: 터보 냉동기 저압측의 급격한 압력 상승 시 파괴되어 보호하는 것이 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 압축기 보호를 위한 장치가 아닌 것은?

  1. 가용전
  2. 안전헤드
  3. 안전밸브
  4. 유압보호 스위치
(정답률: 52%)
  • 가용전은 압축기가 아니라 응축기나 수액기에 장착하여 과압 시 녹아내려 냉매를 방출하는 안전장치입니다.
    오답 노트
    안전헤드, 안전밸브, 유압보호 스위치: 모두 압축기의 기계적/전기적 파손을 막는 보호 장치임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 액순환식 증발기에 대한 설명 중 알 맞는 것은?

  1. 증발기가 여러 대가 되면 팽창밸브도 여러 개가 된다.
  2. 전열을 양호하게 하기 위하여 공랭식에 주로 사용된다.
  3. 증발기출구에서 액이 80% 정도이고 기체가 20% 정도 차지한다.
  4. 다른 증발기에 비해 전열작용이 50%정도 양호하다.
(정답률: 76%)
  • 액순환식 증발기는 냉매를 과잉 공급하여 전열 성능을 높이는 방식으로, 증발기 출구에서 액체 상태의 냉매가 약 80%, 기체가 약 20% 정도 섞여서 배출되는 특징이 있습니다.
    오답 노트
    팽창밸브 개수: 하나의 팽창밸브로 여러 대의 증발기 제어 가능
    사용 용도: 주로 수냉식(브라인)에 사용
    전열작용: 다른 증발기에 비해 전열작용이 매우 양호함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음의 도표는 2단 압축 냉동사이클을 몰리엘 선도로서 표시한 것이다. 맞는 것은?

  1. 중간냉각기의 냉동효과 : ③~⑦
  2. 증발기의 냉동효과 : ②~⑨
  3. 팽창변 통과직후의 냉매위치 : ⑦~⑨
  4. 응축기의 방출열량 : ⑧~②
(정답률: 64%)
  • 몰리엘 선도에서 중간냉각기는 1단 압축 후 냉매의 온도를 낮추는 과정으로, 엔탈피가 감소하는 ③~⑦ 구간이 냉동효과(냉각량)에 해당합니다.
    오답 노트
    증발기의 냉동효과: ⑨~① 구간
    팽창변 통과직후: ⑧~⑨ 구간
    응축기의 방출열량: ②~⑧ 구간
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 입형 단동 압축기로 직경 200mm, 행정 200mm, 회전수 450rpm, 실린더수 2개의 피스톤 배제량은 얼마인가?

  1. 약 33.92m3/h
  2. 약 339.29m3/h
  3. 약 539.75m3/h
  4. 약 3397.9m3/h
(정답률: 44%)
  • 피스톤 배제량은 실린더의 단면적, 행정 거리, 회전수, 실린더 수 및 시간 환산 계수를 모두 곱하여 계산합니다.
    ① [기본 공식] $$V = \frac{\pi}{4} \times D^{2} \times L \times N \times n \times 60$$
    ② [숫자 대입] $$V = \frac{\pi}{4} \times 0.2^{2} \times 0.2 \times 450 \times 2 \times 60$$
    ③ [최종 결과] $$V = 339.29$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 배관의 중량을 천정이나 기타 위에서 매다는 방법으로 배관을 지지하는 장치는?

  1. 서포오트(Support)
  2. 앵커(Anchor)
  3. 행거(Hanger)
  4. 브레이스(Brace)
(정답률: 80%)
  • 행거(Hanger)는 배관의 중량을 천정이나 상부 구조물에 매달아 고정함으로써 배관을 지지하는 장치입니다.
    오답 노트
    서포오트(Support): 하부에서 받쳐 지지하는 장치
    앵커(Anchor): 배관의 신축이나 이동을 완전히 고정하는 장치
    브레이스(Brace): 배관의 흔들림이나 횡방향 이동을 방지하는 지지대
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 시퀀스 제어에 속하지 않는 것은?

  1. 자동 전기밥솥
  2. 전기세탁기
  3. 가정용 전기냉장고
  4. 네온 싸인
(정답률: 74%)
  • 시퀀스 제어는 미리 정해진 순서에 따라 단계적으로 동작하는 제어 방식입니다. 가정용 전기냉장고는 설정 온도 유지를 위한 피드백 제어(온도 조절)가 핵심이며, 정해진 순서대로 작동하는 시퀀스 제어와는 성격이 다릅니다.
    오답 노트
    자동 전기밥솥, 전기세탁기: 정해진 단계별 순서로 작동하는 대표적 시퀀스 제어
    네온 싸인: 점등 순서 제어 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 냉매가스 중 표준 냉동 사이클에서 냉동효과가 가장 큰 냉매 가스는?

  1. 프레온 11
  2. 프레온 13
  3. 프레온 22
  4. 암모니아
(정답률: 63%)
  • 암모니아는 증발 잠열이 매우 커서 표준 냉동 사이클에서 단위 질량당 냉동효과가 가장 뛰어난 냉매입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 나사 패킹제 중 냉매배관에 많이 사용하며 빨리 굳어 페인트에 조금씩 섞어서 사용하는 것은?

  1. 광명단(Super heat)
  2. 액상합성수지
  3. 페인트
  4. 일산화연
(정답률: 42%)
  • 일산화연은 냉매배관의 나사 패킹제로 사용되며, 경화 속도가 빨라 페인트와 혼합하여 기밀성을 높이는 데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 냉매의 특성 중 틀린 것은?

  1. 냉동톤당 소요동력은 증발온도, 응축온도가 변하여도 일정하다.
  2. 압축비가 클수록 냉매 단위 중량당의 압축열이 커진다.
  3. 냉매 특성상 동일 냉동능력에 대한 소요동력은 적은 것이 좋다.
  4. 압축기 흡입가스가 과열하였을 때 NH3는 체적효율이 감소한다.
(정답률: 54%)
  • 냉동톤당 소요동력은 증발온도가 낮아지거나 응축온도가 높아져 압축비가 커질수록 증가하므로 일정하지 않습니다.
    오답 노트
    압축열: 압축비가 클수록 단열 압축 시 온도가 더 많이 상승함
    소요동력: 경제성을 위해 동일 능력 대비 동력이 적은 것이 유리함
    체적효율: $\text{NH}_3$는 과열 시 비체적이 증가하여 체적효율이 감소함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 압축기 클리어런스 값이 크면 어떤 영향이 있는가?

  1. 냉동능력이 증대된다.
  2. 토출가스 온도는 변화 없다.
  3. 체적효율이 증대한다.
  4. 윤활유가 열화 되기 쉽다.
(정답률: 62%)
  • 클리어런스(간극) 값이 커지면 실린더 내에 남는 가스가 많아져 압축비가 증가하고, 이로 인해 토출 가스 온도가 상승하여 윤활유가 열화되기 쉽습니다.
    오답 노트
    냉동능력: 효율 저하로 감소함
    토출가스 온도: 압축비 상승으로 증가함
    체적효율: 간극 가스 증가로 인해 감소함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 냉매 중 암모니아(NH3)에 대한 설명으로 올바르지 않은 것은?

  1. 누설검지기 쉽다.
  2. 가격이 비싼 편이다.
  3. 임계온도, 응고온도 등이 적당하다.
  4. 가장 오랫동안 사용되어온 냉매로 대규모 냉동장치에 널리 사용되고 있다.
(정답률: 71%)
  • 암모니아는 다른 냉매에 비해 가격이 매우 저렴한 것이 특징입니다.
    오답 노트
    누설검지: 특유의 강한 냄새로 용이함
    임계/응고온도: 냉동 장치 운전에 적당함
    사용 역사: 전통적인 대규모 냉동 설비의 주력 냉매임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 비체적이란 어떤 것인가?

  1. 어느 물체의 체적이다.
  2. 단위 체적당 중량이다.
  3. 단위 체적당 엔탈피이다.
  4. 단위 중량당 체적이다.
(정답률: 56%)
  • 비체적은 밀도의 역수로, 물질 단위 중량(질량)당 차지하는 체적을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 저단측 토출가스의 온도를 냉각시켜 고단측 압축기가 과열되는 것을 방지하는 것은?

  1. 부스터
  2. 인터 쿨러
  3. 콤파운드 압축기
  4. 익스팬션탱크
(정답률: 78%)
  • 다단 압축 과정에서 저단측에서 토출된 고온의 가스를 냉각시켜 고단측 압축기의 과열을 방지하고 효율을 높이는 장치가 인터 쿨러입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 그림이 나타내는 관의 결합방식으로 적당한 것은?

  1. 용접식
  2. 플랜지식
  3. 소켓식
  4. 유니언식
(정답률: 73%)
  • 제시된 이미지 는 관을 소켓(Sleeve) 내부에 삽입하여 결합하는 소켓식 결합 방식을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 터보냉동기 윤활 사이클에서 마그네틱 플러그(MAGNETIC PLUG)가 하는 역할은?

  1. 오일 쿨러의 냉각수 온도를 일정하게 유지하는 역할
  2. 오일 중의 수분을 제거하는 역할
  3. 윤활 사이클로 공급되는 유압을 일정하게 하여주는 역할
  4. 윤활 사이클로 공급되는 철분을 제거하여 장치의 마모를 방지하는 역할
(정답률: 74%)
  • 마그네틱 플러그는 자석의 성질을 이용하여 윤활유 속에 섞여 있는 미세한 철가루(금속 마모 입자)를 흡착·제거함으로써, 기계 부품의 추가적인 마모와 손상을 방지하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 냉동장치의 제어장치 중 온도제어장치에 해당되는 것은?

  1. E.P.R
  2. T.C
  3. L.P.S
  4. O.P.S
(정답률: 76%)
  • T.C는 Temperature Controller의 약자로, 설정된 온도에 따라 냉동기의 운전 상태를 제어하는 온도제어장치입니다.
    오답 노트
    E.P.R: 증발압력 조절기
    L.P.S: 저압 스위치
    O.P.S: 유압 보호 스위치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 제빙공장에서 냉동기를 가동하여 30℃의 물 1ton을 24시간 동안에 -9℃얼음으로 만들고자 한다. 이 때 필요한 열량은 얼마인가? (단, 외부로부터 열침입은 전혀 없는 것으로 하고, 물의 응고잠열은 80kcal/kg으로 한다.)

  1. 420kcal/h
  2. 4,770kcal/h
  3. 9,540kcal/h
  4. 11,000kcal/h
(정답률: 45%)
  • 물 $30^{\circ}C$를 $0^{\circ}C$까지 냉각시킨 후, 응고잠열을 통해 얼음으로 만들고 다시 $-9^{\circ}C$까지 냉각시키는 총 열량을 계산하여 시간당 열량으로 환산합니다.
    ① [기본 공식] $$Q = \frac{m \times (c \times \Delta t_1 + L + c' \times \Delta t_2)}{t}$$
    ② [숫자 대입] $$Q = \frac{1000 \times (1 \times 30 + 80 + 0.5 \times 9)}{24}$$
    ③ [최종 결과] $$Q = 4770.8 \text{ kcal/h}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 소구경 강관을 조립할 대 또는 막혔을 때 쉽게 수리하기 위하여 사용하는 연결 부속은 어느 것인가?

  1. 니플
  2. 유니언
  3. 캡
  4. 엘보우
(정답률: 70%)
  • 유니언은 배관의 조립 및 분해가 용이하도록 설계된 부속으로, 특히 소구경 강관에서 관이 막혔을 때나 수리가 필요할 때 관 전체를 뜯지 않고 해당 부분만 쉽게 분리할 수 있게 해줍니다.
    오답 노트
    니플: 짧은 연결관
    캡: 관 끝을 막는 마개
    엘보우: 관의 방향을 90도로 바꿀 때 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 압축 후 온도가 너무 높으면 실린더헤드를 냉각할 필요가 있다. 다음 표를 참고하여 압축 후 냉매의 온도가 가장 높은 냉매는? (단, 모든 냉매는 같은 조건으로 압축함)

  1. R-12
  2. R-22
  3. NH3
  4. CH3Cl
(정답률: 72%)
  • 압축 후 냉매의 온도 상승 정도는 비열비가 클수록 더 높게 나타납니다. 제시된 표에서 비열비가 가장 큰 냉매를 찾으면 됩니다.
    $$\text{비열비 비교: } 1.136 < 1.184 < 1.20 < 1.31$$
    따라서 비열비가 $1.31$로 가장 높은 NH3의 압축 후 온도가 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 압축기가 1대일 경우 고압차단스위치(HPS)의 압력인출위치는 어디가 좋은가?

  1. 토출스톱밸브 직후
  2. 토출밸브 직전
  3. 토출밸브 직후와 토출밸브 직전 사이
  4. 고압부 어디라도 관계없다.
(정답률: 45%)
  • 고압차단스위치(HPS)는 압축기 토출측의 이상 고압을 감지하여 보호해야 하므로, 토출밸브 직후와 토출밸브 직전 사이의 압력을 정확히 측정할 수 있는 위치에 설치하는 것이 가장 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 증발식 응축기에 대한 설명 중 옳지 않는 것은?

  1. 암모니아(NH3)장치에 주로 사용된다.
  2. 물의 증발열을 이용한다.
  3. 냉각탑을 사용하는 것보다 응축압력이 높다.
  4. 소비 냉각수의 양이 적다.
(정답률: 41%)
  • 증발식 응축기는 물의 증발 잠열을 이용하여 냉각하므로, 일반적인 냉각탑 방식보다 응축 온도가 낮아져 응축압력이 낮아지는 특징이 있습니다.
    오답 노트
    암모니아(NH3)장치에 주로 사용된다: 맞는 설명
    물의 증발열을 이용한다: 맞는 설명
    소비 냉각수의 양이 적다: 맞는 설명
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 네온사인, 세탁기 등 미리 정해 놓은 순서에 따라 제어의 각 단계를 순차적으로 행하는 제어를 무엇이라 하는가?

  1. 공정제어
  2. 비공정제어
  3. 시퀀스제어
  4. 되먹임제어
(정답률: 84%)
  • 미리 정해진 순서와 조건에 따라 제어 단계가 순차적으로 진행되는 제어 방식을 시퀀스제어라고 합니다.
    오답 노트
    공정제어: 산업 공정의 변수를 조절하는 제어
    비공정제어: 공정 외적인 제어
    되먹임제어: 출력값을 입력측으로 되돌려 오차를 수정하는 제어
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 보기의 괄호 안에 알맞은 말이 순서대로 맞게 짝지어진 것은?

  1. 감소, 감소, 크다, 정압, 정적
  2. 증가, 감소, 적다, 정압, 정적
  3. 감소, 증가, 크다, 정압, 정적
  4. 증가, 증가, 적다, 정압, 정적
(정답률: 53%)
  • 체적효율의 특성에 관한 문제입니다. 클리어런스(틈새)가 증가하면 잔류 가스가 많아져 체적효율은 감소하며, 압축비가 커질수록 팽창 효과로 인해 체적효율은 감소합니다. 이때 비열비($C_p/C_v$)가 작을수록 효율 감소 정도가 큽니다. 여기서 $C_p$는 정압비열, $C_v$는 정적비열을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 캐비테이션 방지책으로 잘못 서술하고 있는 것은?

  1. 단흡입을 양흡입으로 바꾼다.
  2. 수직측 펌프를 사용하고 회전차를 수중에 완전히 잠기게 한다.
  3. 펌프의 설치 위치를 낮춘다.
  4. 펌프 회전수를 빠르게 한다.
(정답률: 67%)
  • 캐비테이션은 펌프 흡입측 압력이 포화증기압보다 낮아질 때 발생합니다. 펌프 회전수를 빠르게 하면 흡입 속도가 증가하여 압력이 더 낮아지므로 캐비테이션 발생 위험이 오히려 증가합니다.
    오답 노트
    양흡입 변경: 흡입 속도를 낮춰 방지책이 됨
    수중 잠김: 정압을 높여 방지책이 됨
    설치 위치 낮춤: 유효흡입수두(NPSH)를 높여 방지책이 됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 공기조화

46. 다음 설명 중 중앙식 공기조화 방색에 대한 공통적인 특징으로 적당한 것은?

  1. 실내에는 취출구와 흡입구를 설치하면 되고, 팬코일 유닛과 같은 기구가 노출되지 않는다.
  2. 큰 부하를 가진 방에 대해서도 덕트가 적게 되고, 덕트 스페이스가 적다.
  3. 취급이 간단하고 대형의 것도 누구든지 운전할 수 있다.
  4. 대규모 건물에 채용하면 설비비가 절감되고, 보수관리가 편리하다.
(정답률: 55%)
  • 중앙식 공기조화 방식은 대형 공조기를 한곳에 설치하여 각 실로 공기를 송풍하는 방식으로, 대규모 건물에 적용 시 개별 설치보다 설비비가 절감되고 집중 관리가 가능하여 보수관리가 매우 편리합니다.
    오답 노트
    실내 취출구/흡입구 설치: 개별식과 공통적인 특징이 아님
    덕트 스페이스: 중앙식은 덕트 경로가 길어 스페이스가 많이 필요함
    취급 간단: 대형 설비이므로 전문적인 운전 및 관리가 필요함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 공기조화용 덕트 부속기기의 댐퍼종류에서 주로 소형덕트의 개폐용으로 사용되며 구조가 간단하고 완전히 닫았을 때 공기의 누설이 적으나 운전 중 개폐 조작에 큰 힘을 필요로 하며 날개가 중간정도 열렸을 때 와류가 생겨 유량조절용으로 부적당한 댐퍼는?

  1. 버터플라이 댐퍼
  2. 평행익형 댐퍼
  3. 대향익형 댐퍼
  4. 스프릿 댐퍼
(정답률: 71%)
  • 버터플라이 댐퍼는 원판형 날개를 회전시켜 개폐하는 구조로, 소형 덕트에 적합하며 밀폐성이 좋아 누설이 적습니다. 하지만 날개가 중간쯤 열렸을 때 공기의 흐름에 와류가 발생하여 정밀한 유량 조절용으로는 부적합한 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 난방부하에 포함되지 않는 것은?

  1. 벽체를 통한 부하
  2. 외기부하
  3. 틈새부하
  4. 인체 발생부하
(정답률: 58%)
  • 난방부하는 실내 온도를 유지하기 위해 외부로 손실되는 열량을 보충하는 부하입니다. 인체 발생부하는 실내에서 열을 방출하여 온도를 높이는 '열원' 역할을 하므로, 난방 시에는 오히려 부하를 줄여주는 요소이며 난방부하에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 공기조화의 목적에 대한 기술로서 옳은 것은?

  1. 공기의 정화와 온도만을 조절하는 설비이다.
  2. 공기의 정화와 기류 및 음향을 조절한다.
  3. 공기의 온도와 습도만을 조절하는 설비이다.
  4. 공기의 정화와 온도, 습도 및 기류를 조절한다.
(정답률: 83%)
  • 공기조화는 단순히 온도와 습도만 맞추는 것이 아니라, 사람이 쾌적함을 느끼도록 공기의 청정도(정화), 온도, 습도, 그리고 기류(풍속 및 방향)를 종합적으로 조절하는 것을 목적으로 합니다.
    오답 노트
    온도만 조절, 기류 및 음향만 조절, 온도와 습도만 조절: 공기조화의 구성 요소 중 일부만 언급하여 불충분함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 냉각코일을 결정하는 부하가 아닌 것은?

  1. 실내취득열량
  2. 외기부하
  3. 펌프배관부하
  4. 기기 내 취득열량
(정답률: 45%)
  • 냉각코일의 용량은 제거해야 할 전체 열량에 의해 결정됩니다. 실내에서 발생하는 열, 외부에서 유입되는 외기 부하, 기기 자체에서 발생하는 열량은 모두 냉각 대상이지만, 펌프배관부하는 코일의 냉각 용량 결정 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 공기조화기에서 외면을 단열 시공하는 이유가 아닌 것은?

  1. 외부로부터의 열침입 방지
  2. 외부로부터의 소음차단
  3. 외부로부터의 습기차단
  4. 외부로부터의 충격차단
(정답률: 48%)
  • 공기조화기의 단열 시공은 열전달을 차단하여 에너지 효율을 높이고, 결로 방지 및 습기 침입을 막으며, 부수적으로 소음을 줄이는 목적이 있습니다. 충격 차단은 단열재의 목적이 아닌 기계적 보강이나 방진의 영역입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 잠열부하를 제거하는 경우 변화하지 않는 상태량은?

  1. 상대습도
  2. 비체적
  3. 절대습도
  4. 건구온도
(정답률: 30%)
  • 잠열부하는 상태 변화(상변화) 시 발생하는 열량으로, 온도의 변화 없이 습도만 변화시키는 부하입니다. 따라서 잠열부하만 제거할 경우 건구온도는 일정하게 유지됩니다.
    오답 노트
    상대습도, 비체적, 절대습도: 습도 변화에 따라 함께 변하는 상태량임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 공기조화설비 중에서 열원장치의 구성요소로 적당하지 않는 것은?

  1. 냉각탑
  2. 냉동기
  3. 보일러
  4. 덕트
(정답률: 74%)
  • 열원장치는 냉온수를 생성하는 장치(냉동기, 보일러)와 열을 방출하는 장치(냉각탑)로 구성됩니다. 덕트는 생성된 공기를 이송하는 반송 장치이므로 열원장치에 해당하지 않습니다.
    오답 노트
    냉각탑, 냉동기, 보일러: 모두 열을 생성하거나 제거하는 열원장치의 핵심 구성요소임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 난방효율이 가장 좋은 난방 방식은?

  1. 온수난방
  2. 열펌프 난방
  3. 온풍난방
  4. 복사난방
(정답률: 31%)
  • 열펌프 난방은 외부의 열에너지를 효율적으로 이동시켜 이용하므로, 단순 가열 방식보다 에너지 소비 대비 난방 효율이 가장 높습니다.
    오답 노트
    온수난방, 온풍난방, 복사난방: 열펌프 방식에 비해 에너지 효율이 낮음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 원심 송풍기의 번호가 No 2일 때 깃의 지름은 얼마인가? (단, 단위는 ㎜)

  1. 150
  2. 200
  3. 250
  4. 300
(정답률: 47%)
  • 원심 송풍기의 번호는 깃의 지름을 기준으로 결정하며, 공식은 $D = 150 \times N$ (mm)을 사용합니다.
    ① [기본 공식] $$D = 150 \times N$$
    ② [숫자 대입] $$D = 150 \times 2$$
    ③ [최종 결과] $$D = 300$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 보일러에서 발생한 증기가 증기의 공급관 속을 흐르는 것은 보일러에서 방열기까지의 무엇에 의하여 순환되는가?

  1. 압력차
  2. 온도차
  3. 속도차
  4. 밀도차
(정답률: 61%)
  • 보일러에서 발생한 증기는 고압의 보일러에서 저압의 방열기 방향으로 흐르게 되며, 이러한 유체의 흐름은 두 지점 사이의 압력차에 의해 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 1차 공조기로부터 보내온 고속공기가 노즐 속을 통과 할 때의 유인력에 의하여 2차 공기를 유인하여 냉각 또는 가열하는 방식을 무엇이라고 하는가?

  1. 패키지 방식
  2. 유인 유닛 방식
  3. FCU 방식
  4. 바이패스 방식
(정답률: 85%)
  • 1차 공조기의 고속공기가 노즐을 통과할 때 발생하는 유인력(벤투리 효과)을 이용해 2차 공기를 끌어들여 냉각 또는 가열하는 방식은 유인 유닛 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 온수난방장치의 체적이 700ℓ이다. 이 경우 개방식 팽창탱크의 필요 체적은 약 몇 ℓ인가?(단, 초기수온은 5℃, 보일러 운전시 수온을 80℃로 하고 각각의 온도에 대한 물의 밀도는 0.99999kg/ℓ 및 0.97183kg/ℓ로 하며, 개방식 팽창탱크의 용량은 온수팽창탱크의 2배로 한다.

  1. 40.5
  2. 41.2
  3. 43.5
  4. 45.7
(정답률: 21%)
  • 온도 변화에 따른 물의 밀도 차이로 발생하는 팽창량을 계산한 후, 탱크 용량 배수를 적용합니다.
    ① [기본 공식]
    $$V = V_0 \times ( \frac{\rho_1}{\rho_2} - 1 ) \times 2$$
    ② [숫자 대입]
    $$V = 700 \times ( \frac{0.99999}{0.97183} - 1 ) \times 2$$
    ③ [최종 결과]
    $$V = 40.5$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 외기냉방이 불가능한 공기조화 방식은?

  1. 정풍량 단일덕트방식
  2. 변풍량 단일덕트방식
  3. 팬코일유니트방식
  4. 각층유니트방식
(정답률: 42%)
  • 팬코일유니트방식은 각 실에 설치된 유니트 내의 코일에 냉온수를 공급하여 냉난방하는 개별 방식이므로, 외부 공기를 직접 도입하여 냉방하는 외기냉방 적용이 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 공기의 상태를 표시하는 용어들 중에서 단위표시가 틀린 것은?

  1. 상대습도 : %
  2. 엔탈피 : kcal/m3℃
  3. 절대습도 : kg/kg
  4. 수증기 분압 : mmHg
(정답률: 36%)
  • 엔탈피는 물질이 가지고 있는 총 에너지 함량을 나타내며, 일반적으로 $kJ/kg$ 또는 $kJ/mol$ 단위를 사용합니다.
    오답 노트
    상대습도: % (정상)
    절대습도: $kg/kg$ (정상)
    수증기 분압: $mmHg$ (정상)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
