공조냉동기계기능사 필기 기출문제복원 (2006-07-16)

공조냉동기계기능사
(2006-07-16 기출문제)

목록

1과목: 공조냉동안전관리

1. 다음 사항 중 재해의 직접적인 원인에 해당되는 것은?

  1. 불안전한 상태
  2. 기술적인 원인
  3. 관리적인 원인
  4. 교육적인 원인
(정답률: 76%)
  • "불안전한 상태"는 사고나 재해가 발생할 수 있는 위험한 상황을 의미합니다. 이는 예를 들어, 작업장 내부에 미끄러운 바닥이나 날카로운 물건이 떨어져 있는 등의 위험한 상황을 말합니다. 이러한 불안전한 상태가 바로 사고나 재해의 직접적인 원인이 될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 프레온냉매에 대한 것 중 염려가 되는 것은?

  1. 폭발
  2. 화재
  3. 독성
  4. 금속재료의 부식
(정답률: 51%)
  • 프레온냉매는 금속재료와 반응하여 부식을 일으킬 수 있습니다. 이는 냉매가 금속 파이프나 부속품과 접촉할 때 발생하며, 부식이 심하게 일어나면 파손이나 누출 등의 안전 문제를 야기할 수 있습니다. 따라서 금속재료의 부식은 프레온냉매 사용 시 염려해야 할 중요한 문제 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 보일러 수면계 수위가 보이지 않을 시 응급조치 사항은?

  1. 연료의 공급차단
  2. 냉수공급
  3. 증기보충
  4. 자연냉각
(정답률: 72%)
  • 보일러 수면계 수위가 보이지 않을 경우, 보일러 내부의 수위가 낮아져서 열이 축적되어 폭발할 가능성이 있습니다. 이를 방지하기 위해 보일러 내부의 열을 빠르게 낮추기 위해 연료의 공급을 차단해야 합니다. 이렇게 하면 보일러 내부의 열이 빠르게 낮아져서 폭발 위험이 줄어들게 됩니다. 따라서 "연료의 공급차단"이 응급조치 사항으로 선택됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 산소용접 토치 취급 법에 대한 설명 중 잘못된 것은?

  1. 용접 팁은 흙바닥에 놓아서는 안 된다.
  2. 작업 목적에 따라서 팁을 선정한다.
  3. 토치는 기름으로 닦아 보관해 두어야 한다.
  4. 점화전에 토치의 안전여부를 검사한다.
(정답률: 84%)
  • "토치는 기름으로 닦아 보관해 두어야 한다."가 잘못된 설명입니다. 산소용접 토치는 기름으로 닦아서 보관하면 안 됩니다. 기름이 남아있으면 산소와 만나 화재나 폭발의 위험이 있기 때문입니다. 오히려 토치는 깨끗하게 닦아서 보관해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 산소가 결핍되어 있는 장소에서 사용되는 마스크는?

  1. 송풍마스크
  2. 방진마스크
  3. 방독마스크
  4. 특급방진 마스크
(정답률: 83%)
  • 산소가 결핍되어 있는 장소에서 사용되는 마스크는 "송풍마스크"입니다. 이는 마스크 내부에 공기를 순환시켜 산소를 공급해주는 기능이 있기 때문입니다. 반면, 방진마스크와 방독마스크는 공기 중에 있는 유해 물질을 걸러주는 기능이 있지만, 산소를 공급해주지는 않습니다. 특급방진 마스크는 방진마스크보다 더 높은 등급의 마스크로, 공기 중에 있는 유해 물질을 더욱 효과적으로 걸러줍니다. 하지만, 이 역시 산소를 공급해주지는 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 드릴 작업 중 칩의 제거방법으로서 가장 안전한 방법은?

  1. 회전시키면서 막대로 제거한다.
  2. 회전시키면서 솔로 제거한다.
  3. 회전을 중지시킨 후 손으로 제거한다.
  4. 회전을 중지시킨 후 솔로 제거한다.
(정답률: 85%)
  • 회전을 중지시킨 후 솔로 제거하는 것이 가장 안전한 방법이다. 회전 중에 손이나 막대로 제거하면 칩이 튀거나 손이 다칠 수 있기 때문이다. 따라서 회전을 중지시킨 후 솔로를 사용하여 제거하는 것이 안전하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 공구의 안전한 취급방법이 아닌 것은?

  1. 손잡이에 묻은 기름, 그리스 등을 닦아낸다.
  2. 측정공구는 부드러운 헝겊 위에 올려놓는다.
  3. 날카로운 공구는 공구함에 넣어서 운반한다.
  4. 높은 곳에서 작업시 간단한 공구는 던져서 신속하게 전달한다.
(정답률: 83%)
  • 높은 곳에서 간단한 공구를 던져서 전달하는 것은 매우 위험하며, 다른 사람이나 물건에 부딪히거나 떨어져서 다칠 수 있기 때문에 안전하지 않은 취급 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 보일러에 대한 안전도를 검사하지 않아도 되는 경우는?

  1. 보일러를 수리했을 때
  2. 보일러를 가동했을 때
  3. 보일러를 신설했을 때
  4. 제작자가 제품을 완성해 놓았을 때
(정답률: 59%)
  • 보일러를 가동했을 때는 이미 보일러의 안전성을 검사하고 가동 가능한 상태인지 확인한 후에 가동을 시작하기 때문입니다. 따라서 보일러를 가동하기 전에는 반드시 안전도를 검사해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 정전작업이 끝난 후 필요한 조치사항은?

  1. 감전 위험요인 제거
  2. 개로 개폐기의 시건 혹은 표시
  3. 단락접지
  4. 감독자 선임
(정답률: 46%)
  • 정전작업을 마친 후에는 감전 위험요인을 제거해야 합니다. 이는 전기적으로 충전된 장비나 부품 등이 여전히 위험하게 작용할 수 있기 때문입니다. 따라서 감전 위험요인을 제거하고 안전한 상태로 작업을 계속할 수 있도록 해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 그라인더 작업의 안전수칙에 위배되는 것은?

  1. 숫돌차의 옆면에 붙여있는 종이는 떼어 내어 측면을 사용하도록 한다.
  2. 그라인더 커버가 없는 것은 사용을 금한다.
  3. 연마할 때는 너무 강하게 누르지 말고 가볍게 접촉시킨다.
  4. 숫돌은 작업시작 전에 결함유무를 확인한다.
(정답률: 85%)
  • 숫돌차의 옆면에 붙여있는 종이는 그라인더 작업시에 회전하는 도구와 마찰이 발생하여 종이가 떨어지거나 찢어지는 등의 안전사고가 발생할 수 있기 때문에 떼어내어 측면을 사용하도록 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 암모니아 누설검지방법이 아닌 것은?

  1. 유황초 사용
  2. 리트머스 시험지 사용
  3. 네슬러 시약 사용
  4. 헤라이드 토치 사용
(정답률: 71%)
  • 헤라이드 토치는 화염을 사용하여 암모니아 누설을 검출하는 방법이므로, 다른 검지 방법들과는 다릅니다. 유황초는 암모니아와 반응하여 특이한 냄새를 발생시키는데, 이를 이용하여 누설을 검출합니다. 리트머스 시험지는 암모니아가 산성 또는 염기성인지를 판단하여 누설을 검출합니다. 네슬러 시약은 암모니아와 반응하여 색이 변하는데, 이를 이용하여 누설을 검출합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 안전점검은 주목적은?

  1. 위험을 사전에 발견하여 시정하는데 있다.
  2. 법 및 기준에의 적합 여부를 점검하는데 있다.
  3. 안전작업 표준의 적절성을 점검하는데 있다.
  4. 시설, 장비의 설계를 점검하는데 있다.
(정답률: 82%)
  • 안전점검은 시설, 장비, 작업 등에서 발생할 수 있는 위험을 사전에 발견하여 시정하는 것이 주목적입니다. 이를 통해 사고나 재해를 예방하고 안전한 작업환경을 조성할 수 있습니다. 따라서 "위험을 사전에 발견하여 시정하는데 있다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 교류 용접시 표시란에 AW200이라고 표시되어 있을 때 200은 무엇을 나타내는가?

  1. 정격 1차 전류값
  2. 정격 2차 전류값
  3. 1차 전류 최대값
  4. 2차 전류 최대값
(정답률: 73%)
  • AW200은 교류 용접기의 정격 2차 전류값을 나타냅니다. 이는 용접기가 안전하게 작동하기 위해 설정된 최대 전류값으로, 이 값을 초과하면 용접기가 과부하 상태가 되어 작동이 멈추거나 고장이 발생할 수 있습니다. 따라서 용접 작업을 할 때는 이 값을 잘 확인하고 작업을 진행해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 덕성가스를 식별 조치할 때 표지판의 가스 명칭은 무슨 색으로 하는가?

  1. 흰색
  2. 노란색
  3. 적색
  4. 흑색
(정답률: 42%)
  • 적색으로 표시하는 이유는 위험한 가스를 나타내기 위해서입니다. 적색은 위험, 경고, 주의 등을 나타내는 색상 중 하나이며, 불안정하거나 폭발성이 있는 가스를 나타내는 데 적합한 색상입니다. 따라서 덕성가스와 같은 위험한 가스를 식별할 때 적색으로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. B급 화재(유류)에 가장 적합한 소화기는?

  1. 산알카리 소화기
  2. 강화액 소화기
  3. 포말 소화기
  4. 방화수
(정답률: 73%)
  • 유류는 물과 같은 극성 물질로는 소화하기 어렵기 때문에, 유류 화재에는 유화제를 사용하는 것이 일반적입니다. 포말 소화기는 유화제로서 유류 화재에 효과적으로 사용될 수 있습니다. 포말 소화기는 유류에 묻혀있는 산소를 차단하여 화재를 진압시키는데 효과적이며, 또한 물과 같은 극성 물질로 인한 부작용이 없기 때문에 유류 화재에 가장 적합한 소화기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 냉동기계

16. 수평배관을 서로 연결할 때 사용되는 이음쇠는?

  1. 엘보우(elbow)
  2. 티(Tee)
  3. 유니온(Union)
  4. 캡(Cap)
(정답률: 76%)
  • 유니온은 두 개의 수평배관을 직선적으로 연결하는데 사용되는 이음쇠입니다. 다른 이음쇠들은 각각 수직방향으로 연결하거나, 한 쪽을 차단하는 역할을 하지만 유니온은 두 배관을 완전히 연결하여 유체가 자유롭게 흐를 수 있도록 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 프레온계 냉매의 특성으로 거리가 먼 것은?

  1. 화학적으로 안정하다.
  2. 비열비가 작다.
  3. 전기 절연물을 침식시키지 않으므로 밀폐형 압축기에 적합하다.
  4. 수분과의 용해성이 극히 크다.
(정답률: 14%)
  • 프레온계 냉매는 수분과의 용해성이 극히 크기 때문에, 냉장고나 에어컨 등에서 냉매가 누출되어 수분과 접촉하면 냉매와 수분이 반응하여 부식이 발생할 수 있습니다. 이는 장비의 수명을 단축시키고 안전에도 영향을 미칠 수 있으므로 주의가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 프레온 냉동장치에 대해 다음 설명 중 옳은 것은?

  1. 냉매가 다량 누설하는 부위에 헬라이드 토치를 가깝게 대면 불꽃은 흑색으로 변한다.
  2. -50℃ ~ -70℃의 저온용 배관재료로서 이음매 없는 동관을 사용한다.
  3. 브라인 중에 냉매가 누설하였을 경우의 시험약품으로서 네슬러시약 용액을 사용한다.
  4. 포밍을 방지하기 위해 압축기에 오일필터를 사용한다.
(정답률: 42%)
  • "-50℃ ~ -70℃의 저온용 배관재료로서 이음매 없는 동관을 사용한다." 이유는, 이 온도 범위에서는 일반적인 배관재료가 파괴될 수 있기 때문에, 이에 견딜 수 있는 동관을 사용하고, 이음매가 없는 것은 냉매 누설을 방지하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

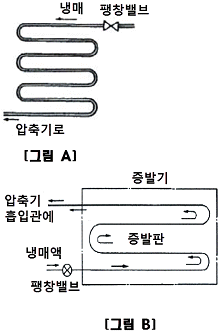

19. 아래 그림과 같은 A, B의 증발기에 관한 설명 중 옳은 것은?

  1. A와 B는 건식 증발기이며, 전열은 A가 더 양호하다.
  2. A건식, B는 만액식 증발기이며, 전열은 B가 더 양호하다.
  3. A건식, B는 반만액식이며, 전열은 B가 더 양호하다.
  4. A와 B는 반만액식 증발기이며, 전열은 A와 B가 동등하다.
(정답률: 51%)
  • 정답은 "A건식, B는 반만액식이며, 전열은 B가 더 양호하다." 입니다.

    A는 건식 증발기이므로, 증발하는 물의 양이 적어서 열 전달 효율이 떨어집니다. 반면 B는 반만액식 증발기이므로, 증발하는 물의 양이 많아서 열 전달 효율이 높습니다. 따라서 전열은 B가 더 양호합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음의 P-h선도(Mollier선도)에서 등온선을 나타낸 것은?

(정답률: 65%)
  • 정답은 "" 입니다.

    P-h선도는 압력-엔탈피(또는 습도) 선도로, 등온선은 일정한 온도에서의 엔탈피 변화량이 일정한 선입니다. 따라서 등온선은 수평선이 됩니다. 그리고 이 문제에서는 등온선이 20℃인 것을 알 수 있습니다. 따라서 P-h선도에서 20℃에 해당하는 수평선이 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 다음 중 강관용 공구가 아닌 것은?

  1. 파이프 바이스
  2. 파이프 커터
  3. 드레서
  4. 동력 나사 절삭기
(정답률: 71%)
  • 강관용 공구 중 드레서는 포장용 공구이기 때문에 강관을 가공하는 데 사용되지 않습니다. 따라서 드레서가 강관용 공구가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 1초 동안에 75kg·m의 일을 할 경우 시간당 발생하는 열량은 약 몇 kcal/h인가?

  1. 621kcal/h
  2. 632kcal/h
  3. 653kcal/h
  4. 675kcal/h
(정답률: 49%)
  • 1kcal은 4.184kJ이므로, 75kg·m의 일을 1초 동안 할 경우 발생하는 일의 에너지는 75J이다.

    시간당 발생하는 열량은 1시간(3600초) 동안 발생하는 열량이므로,

    75J × 3600초 = 270000J = 270kJ

    이 된다.

    따라서, 270kJ를 kcal로 환산하면

    270kJ ÷ 4.184kJ/kcal ≈ 64.5kcal

    이므로, 가장 가까운 값인 "632kcal/h"가 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 동력의 단위 중 그 값이 큰 순서대로 나열이 된 것은? (단, PS는 국제 마력이고, HP 는 영국 마력임)

  1. 1KW > 1HP > 1PS > 1kg·m/sec
  2. 1KW > 1PS > 1HP > 1kg·m/sec
  3. 1HP > 1PS > 1KW > 1kg·m/sec
  4. 1HP > 1PS > 1kg·m/sec > 1KW
(정답률: 57%)
  • 1KW > 1HP > 1PS > 1kg·m/sec 순서는 모두 동력의 단위를 나타내는 것입니다.

    1KW는 1초 동안 1,000J의 일을 할 수 있는 능력을 나타내는 단위이며,
    1HP는 1분 동안 550ft·lb의 일을 할 수 있는 능력을 나타내는 단위입니다.
    1PS는 1초 동안 75kg·m의 일을 할 수 있는 능력을 나타내는 단위이며,
    1kg·m/sec는 1초 동안 1kg의 물체를 1m/s의 속도로 움직일 수 있는 능력을 나타내는 단위입니다.

    따라서, 1KW가 가장 큰 값이며, 1HP는 1분 동안의 일을 나타내는 단위이기 때문에 1초 동안의 일을 나타내는 1PS보다 큽니다. 또한, 1kg·m/sec는 일의 양을 나타내는 단위이기 때문에 동력의 단위로는 가장 작은 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 암모니아 냉동기에서 불응축가스 분리기(gas-purger)의 작용에 대한 설명 중 틀린 것은?

  1. 응축기에서 냉매와 같이 액화되지 않은 공기를 분리시킨다.
  2. 분리된 냉매가스는 압축기에 흡입된다.
  3. 분리된 액체 냉매는 수액기로 들어간다.
  4. 분리된 공기는 수조를 통해 대기로 방출된다.
(정답률: 35%)
  • "분리된 냉매가스는 압축기에 흡입된다."가 틀린 설명입니다.

    암모니아 냉동기에서 불응축가스 분리기는 냉매와 함께 공기나 기타 불응축성 가스를 분리하여 제거하는 역할을 합니다. 분리된 불응축성 가스는 수조를 통해 대기로 방출되고, 분리된 액체 냉매는 수액기로 들어가게 됩니다. 그러나 분리된 냉매가스는 압축기에 흡입되는 것이 아니라, 냉매 순환 회로에서 다시 사용되기 위해 냉매 분사기로 보내어 처리됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 축봉장치(shaft seal)의 역할로서 부적당한 것은?

  1. 냉매 누설 방지
  2. 오일 누설 방지
  3. 외기 침입 방지
  4. 전동기의 슬립(slip)방지
(정답률: 72%)
  • 축봉장치는 회전하는 축과 기계의 외부를 차단하여 냉매나 오일 등이 누출되지 않도록 하며, 외부의 먼지나 수분 등이 기계 내부로 침입하는 것을 방지합니다. 하지만 전동기의 슬립(slip) 방지와는 관련이 없습니다. 전동기의 슬립은 전기적으로 발생하는 현상으로, 축봉장치와는 직접적인 연관성이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 가정용 백열전등의 점등 스위치는 어떤 스위치인가?

  1. 복귀형 스위치
  2. 검출 스위치
  3. 리미트 스위치
  4. 유지형 스위치
(정답률: 49%)
  • 가정용 백열전등의 점등 스위치는 유지형 스위치입니다. 이는 스위치를 누르면 전원이 공급되고, 스위치를 떼어도 전원이 유지되어 전등이 계속 켜져 있는 상태를 유지하기 때문입니다. 다시 스위치를 누르면 전원이 차단되어 전등이 꺼지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 수냉식 응축기의 능력은 냉각수 온도의 냉각수량에 의해 결정되는데, 응축기의 능력을 증대시키는 방법에 관한 사항 중 틀린 것은?

  1. 냉각수온을 낮춘다.
  2. 응축기의 냉각관을 세척한다.
  3. 냉각수량을 늘린다.
  4. 냉각수 유속을 줄인다.
(정답률: 52%)
  • 냉각수 유속을 줄이는 것은 오히려 응축기의 냉각 능력을 감소시키는 결과를 가져옵니다. 냉각수 유속이 감소하면 냉각수가 응축기 내부를 더 오래 머무르게 되어 열이 전달되는 시간이 늘어나기 때문입니다. 따라서 냉각수 유속을 늘리는 것이 응축기의 냉각 능력을 증대시키는 가장 효과적인 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 터보냉동기에 사용하는 냉매는?

  1. R-11
  2. R-12
  3. R-21
  4. R-13
(정답률: 30%)
  • 터보냉동기는 고온, 고압 상태에서 작동하기 때문에 냉매로는 높은 열전달 특성과 냉각 효율을 가진 R-11이 적합합니다. R-12는 R-11보다 냉각 효율이 떨어지고, R-21은 저온에서 사용하기에 적합합니다. R-13은 환경오염물질로 분류되어 사용이 금지되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 관속을 흐르는 유체가 가스관을 나타내는 것은?

(정답률: 78%)
  • 유체가 흐르는 관속에서는 유체의 속도가 가장 느린 부분이 바로 관의 벽면에 닿는 부분입니다. 이 부분에서는 저압이 형성되어 유체가 벽면에 밀착되어 흐르게 됩니다. 이와 반대로 가스가 흐르는 관속에서는 가스 분자들이 서로 충돌하면서 벽면에서 멀어지는 경향이 있습니다. 따라서 가스는 유체와 달리 벽면에서 멀리 떨어져 있게 됩니다. 이러한 이유로 관속을 흐르는 유체가 가스관을 나타내는 것입니다. 그리고 ""가 가스관을 나타내는 이유는 가스 분자들이 벽면에서 멀리 떨어져 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 그림은 8핀 타이머의 내부회로도이다. ⑤, ⑧ 접점을 표시한 것은 무엇인가?

(정답률: 50%)
  • ⑤, ⑧ 접점은 스위치 역할을 하며, 8핀 타이머의 동작을 제어한다. 따라서 정답인 ""은 스위치를 나타내는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 터보 냉동기의 구조에서 불응축 가스 퍼지, 진공작업, 냉매충전, 냉매재생의 기능을 갖추고 있는 장치는?

  1. 플로우트 챔버 장치
  2. 전동장치
  3. 엘리미네이터
  4. 추기회수장치
(정답률: 47%)
  • 추기회수장치는 불응축 가스 퍼지, 진공작업, 냉매충전, 냉매재생 등의 기능을 수행하는데 필요한 장치입니다. 이는 냉동기 내부에서 냉매를 효율적으로 이용하기 위해 사용되며, 냉매를 회수하여 재생하거나 새로운 냉매를 충전할 때도 사용됩니다. 따라서 추기회수장치가 터보 냉동기의 구조에서 중요한 역할을 수행하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. P-h(몰리에르)선도에서 팽창밸브 통과시 발생한 플래시가스(flash gas)량을 알기 위해 필요한 선은?

  1. 등건조도 선
  2. 등비체적선
  3. 등온선
  4. 등엔트로피 선
(정답률: 26%)
  • 등건조도 선은 고정된 건조도(습도가 없는 상태)를 가지는 공기의 상태를 나타내는 선입니다. 팽창밸브를 통과한 공기는 압력이 낮아지면서 온도가 낮아지고, 이로 인해 공기 중의 수증기가 응축되어 건조도가 높아집니다. 따라서 등건조도 선을 이용하여 공기의 초기 상태와 최종 상태의 건조도를 비교함으로써 플래시가스의 양을 계산할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 증발온도의 변화에 따른 비교가 맞지 않은 것은?

  1. 증발잠열 : 저온(-20℃) > 중온(-10℃) > 고온(0℃)
  2. 냉동효과 : 저온(-20℃) > 중온(-10℃) > 고온(0℃)
  3. 토출가스온도 : 저온(-20℃) > 중온(-10℃) > 고온(0℃)
  4. 압축비 : 저온(-20℃) > 중온(-10℃) > 고온(0℃)
(정답률: 25%)
  • 정답은 "압축비 : 저온(-20℃) > 중온(-10℃) > 고온(0℃)"입니다.

    증발잠열은 온도가 낮을수록 증발에 필요한 열이 많아져서 증발온도가 낮아지는 경향이 있습니다. 따라서 저온일수록 증발온도가 낮아지는 것이 맞습니다.

    냉동효과는 온도가 낮을수록 냉각효과가 더 크게 나타나기 때문에 저온일수록 냉동효과가 더 크게 나타나는 것이 맞습니다.

    토출가스온도도 역시 온도가 낮을수록 냉각효과가 더 크게 나타나기 때문에 저온일수록 토출가스온도가 낮아지는 것이 맞습니다.

    하지만 압축비는 온도와는 직접적인 연관이 없습니다. 압축비는 압축기의 구조나 용도에 따라 결정되는 값으로, 온도와는 무관합니다. 따라서 압축비는 온도에 따라 변화하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 회전식 압축기에서 회전식 베인형의 베인은?

  1. 무게에 의하여 실린더에 부착한다.
  2. 고압에 의하여 실린더에 부착한다.
  3. 스프링 힘에 의하여 실린더에 부착한다.
  4. 원심력에 의하여 실린더에 부착한다.
(정답률: 76%)
  • 회전식 압축기에서 회전식 베인형의 베인은 원심력에 의하여 실린더에 부착합니다. 이는 회전하는 베인이 회전 중심에서 멀어질수록 원심력이 증가하여 베인이 실린더 벽면에 밀착되기 때문입니다. 따라서 베인은 회전 중심에서 멀어질수록 더 강한 원심력을 받아 실린더 벽면에 더 강하게 부착됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 고속다기통 압축기에서 정상운전 상태로서의 유압은 저압보다 얼마나 높아야 하는가?

  1. 0~1.5kg/cm2
  2. 1.5~3.0kg/cm2
  3. 3.5~4.0kg/cm2
  4. 4.5~5.0kg/cm2
(정답률: 62%)
  • 고속다기통 압축기에서는 유압을 이용하여 공기를 압축합니다. 이때 유압은 충분한 압력을 가지고 있어야 공기를 효과적으로 압축할 수 있습니다. 따라서 정상운전 상태에서는 저압보다는 높은 압력이 필요합니다. 이에 따라 보기에서는 "1.5~3.0kg/cm2"가 정답으로 제시되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 비등점이 가장 높은 것은? (단, 대기압에서)

  1. NH3
  2. CO2
  3. R-502
  4. SO2
(정답률: 22%)
  • 비등점이 가장 높은 것은 SO2입니다. 이는 SO2의 분자량이 가장 작기 때문입니다. 분자량이 작을수록 분자 간의 인력이 약해져서 증기압이 높아지기 때문에 비등점이 낮아집니다. 따라서 분자량이 가장 작은 SO2가 비등점이 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 그림기호 중 정압식 자동팽창 밸브를 나타내는 것은?

(정답률: 60%)
  • 정압식 자동팽창 밸브는 압력이 일정하게 유지되도록 하는 밸브입니다. 이를 나타내는 그림기호는 "" 입니다. 이유는 그림에서 밸브의 위쪽에 있는 작은 원은 압력계를 나타내고, 밸브 아래쪽에 있는 큰 원은 탱크나 파이프를 나타냅니다. 밸브의 왼쪽에 있는 화살표는 공기의 유입을 나타내고, 오른쪽에 있는 화살표는 공기의 배출을 나타냅니다. 이러한 구성으로 인해 압력이 일정하게 유지되도록 하는 밸브임을 알 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 강관의 나사이음용 이음쇠 중 벤드의 종류에 해당하지 않는 것은?

  1. 암수 롱 벤드
  2. 45° 롱 벤드
  3. 리터언 벤드
  4. 크로스 벤드
(정답률: 46%)
  • 크로스 벤드는 강관을 서로 교차하는 형태로 연결하는데 사용되는 이음쇠이며, 다른 세 종류의 벤드는 각각 강관을 일정한 각도로 구부려 연결하는 용도로 사용됩니다. 따라서 크로스 벤드는 벤드의 종류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 냉동장치가 어떤 조건하에서 운전 할 때 냉동능력이 5RT이고, 압축기 동력이 5KW이면, 응축기에서 방출하여야 할 열량은? (단, 1RT=3,320kcal/h이다.))

  1. 123,500kcal/h
  2. 20,900kcal/h
  3. 29,000kcal/h
  4. 14,260kcal/h
(정답률: 38%)
  • 냉동장치의 냉동능력은 5RT이므로, 5RT × 3,320kcal/h/RT = 16,600kcal/h이다. 이는 냉동장치가 제공할 수 있는 최대 냉각 능력을 나타낸다.

    압축기 동력이 5KW이므로, 압축기에서 소비되는 전력은 5KW이다. 이는 냉동장치가 제공하는 냉각 능력을 만들기 위해 필요한 최소한의 전력이다.

    따라서, 응축기에서 방출되어야 할 열량은 16,600kcal/h - 5KW × 860kcal/kWh = 20,900kcal/h이다. 이는 냉동장치가 제공하는 최대 냉각 능력에서 압축기에서 소비되는 전력에 해당하는 열량을 뺀 값으로, 응축기에서 방출되어야 하는 열량을 나타낸다.

    따라서, 정답은 "20,900kcal/h"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 고속 다기통 압축기의 장점이 아닌 것은?

  1. 체적효율이 좋다.
  2. 부품 교환 범위가 넓다.
  3. 진동이 비교적 적다.
  4. 용량에 비하여 기계가 작다.
(정답률: 20%)
  • 고속 다기통 압축기의 장점 중 체적효율이 좋다는 것은, 압축기의 크기에 비해 압축할 수 있는 공기의 양이 많다는 것을 의미합니다. 이는 작은 공간에 많은 공기를 압축할 수 있어서 저장 및 운반에 용이하다는 장점이 있습니다. 따라서, 체적효율이 좋다는 것은 공간을 절약할 수 있다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. NH3냉매를 사용하는 냉동장치에서는 열교환기를 설치하지 않는다. 그 이유는?

  1. 응축압력이 낮기 때문에
  2. 증발압력이 낮기 때문에
  3. 비열비가 높기 때문에
  4. 임계점이 높기 때문에
(정답률: 65%)
  • NH3 냉매는 비열비가 높기 때문에 열교환기를 설치하지 않아도 냉매의 온도 변화가 크지 않아서 냉동장치의 효율이 높아지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 제빙 장치에서 브라인의 dhse도가 -10℃이고, 결빙소요시간이 48시간일 대 얼음의 두께는 약 몇 ㎜인가?

  1. 253㎜
  2. 273㎜
  3. 293㎜
  4. 313㎜
(정답률: 38%)
  • 얼음의 결빙 속도는 온도에 따라 다르며, 일반적으로 -10℃에서 48시간 동안의 결빙 속도는 약 5mm입니다. 따라서, 얼음의 두께는 5mm × 48시간 = 240mm입니다. 하지만, 이는 얼음이 완전히 균일하게 결빙되었다는 가정에 기반한 값이며, 실제로는 얼음이 균일하지 않게 결빙되기 때문에 더 두꺼울 수 있습니다. 따라서, 보기 중에서 가장 근접한 값인 "293㎜"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 주어진 입력신호가 동시에 가해질 때만 출력이 나오는 회로를 무슨 회로라 하는가?

  1. AND
  2. OR
  3. NOT
  4. NAND
(정답률: 54%)
  • AND 게이트는 입력신호가 모두 1일 때만 출력이 1이 되는 논리 게이트이기 때문입니다. 따라서 주어진 입력신호가 동시에 가해질 때만 출력이 나오는 회로는 AND 게이트입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 응축기에 대한 설명 중 옳은 것은?

  1. 수냉식 응축기에서는 냉각수의 흐르는 속도가 클수록 열통과율이 크지만 부식 할 염려가 있다.
  2. 냉각관내에 물때가 많이 끼어도 냉각수량은 변하지 않는다.
  3. 응축기의 안전밸브의 최소구경은 응축기의 동경에 의해서 산출된다.
  4. 해수를 냉각수로 사용하는 응축기에서는 동합금의 부식을 일으키기 때문에 일반적으로 스테인레스 강관을 사용한다.
(정답률: 39%)
  • 수냉식 응축기에서는 냉각수의 흐르는 속도가 클수록 열통과율이 크지만 부식 할 염려가 있다. 이는 냉각수가 냉각관을 통과할 때, 냉각수의 속도가 빨라질수록 열전달이 더 잘 일어나기 때문이다. 하지만 냉각수의 속도가 너무 빨라지면 냉각관의 표면에 부식이 발생할 수 있으므로 적절한 속도를 유지해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 포펫트(poppet)밸브의 사용처에 관한 설명으로 가장 옳은 것은?

  1. 암모니아 입형저속 압축기에 많이 사용한다.
  2. 카 쿨러에 많이 사용한다.
  3. 프레온 소형 압축기에 많이 사용한다.
  4. 고속 압축기의 토출밸브에 사용한다.
(정답률: 32%)
  • 포펫트 밸브는 작은 크기의 밸브로서, 작동 원리는 압력이 가해지면 밸브가 열리고, 압력이 사라지면 밸브가 닫히는 것입니다. 이러한 작동 원리 때문에 압축기나 쿨러와 같은 기계에서 유체나 기체의 유동을 제어하는 데 사용됩니다. 특히, 암모니아 입형저속 압축기에서는 포펫트 밸브가 많이 사용됩니다. 이는 암모니아 입형저속 압축기에서 유체의 유동을 제어하기 위해 필요하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 공기조화

46. 덕트 상당장이란 무엇인가?

  1. 덕트의 실제길이를 말한다.
  2. 덕트의 길이를 원형덕트로 환산한 것이다.
  3. 덕트 계통에서 국부 저항 손실을 같은 저항 값을 갖는 직선 덕트의 길이로 환산한 것이다.
  4. 덕트의 직경을 20cm로 환산한 덕트 길이다.
(정답률: 57%)
  • 덕트 상당장은 덕트 계통에서 국부 저항 손실을 같은 저항 값을 갖는 직선 덕트의 길이로 환산한 것입니다. 이는 덕트 계통에서 흐르는 유체가 흐름에 의해 발생하는 저항 손실을 측정하기 위한 지표로 사용됩니다. 따라서 실제 덕트의 길이나 직경과는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 냉방을 하는 경우 일반적으로 거실의 실내온도는 몇 ℃로 하는가?

  1. 29~32
  2. 25~28
  3. 18~23
  4. 16~18
(정답률: 56%)
  • 냉방을 하는 경우 일반적으로 거실의 실내온도는 25~28℃로 유지됩니다. 이는 인체의 최적 온도대인 26~27℃와 비슷하며, 너무 추운 온도로 인한 불쾌감을 줄이기 위해서입니다. 또한, 너무 낮은 온도로 유지하면 에어컨의 에너지 소비가 늘어나게 되므로, 경제적인 측면에서도 적절한 온도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 증기압력에 따라 분류한 증기난방 방식에 속하는 것은?

  1. 고압식
  2. 중력식
  3. 기계식
  4. 습식
(정답률: 34%)
  • 증기압력이 높은 상태에서 열을 전달하는 방식이고, 고압식은 증기압력이 높은 상태에서 물을 가열하여 증기를 만들고, 이 증기를 이용하여 열을 전달하는 방식이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 덕트의 부속품에 대한 설명이다. 잘못된 것은?

  1. 소형의 풍량 조절용으로는 버터프라이 댐퍼를 사용한다.
  2. 공조덕트의 분기부에는 베인형 댐퍼를 사용한다.
  3. 화재시 화염이 덕트내에 침입하였을 때 자동적으로 폐쇄되도록 방화댐퍼를 사용한다.
  4. 화재 초기시 연기감지로 다른 방화구역에 연기가 침입하는 것을 방지하는 방연댐퍼를 사용한다.
(정답률: 39%)
  • 정답은 "공조덕트의 분기부에는 베인형 댐퍼를 사용한다."입니다.

    이유는 공조덕트의 분기부에는 일반적으로 베인형 댐퍼가 사용되지 않고, 대신에 분기부에는 각도를 조절할 수 있는 각도조절기가 사용됩니다. 베인형 댐퍼는 주로 공조시스템의 메인 라인에서 사용되며, 풍량을 조절하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 공조방식 중 에너지 손실이 가장 큰 공조빙식은?

  1. 2중 덕트방식
  2. 각층 유닛방식
  3. F.C 유닛방식
  4. 유인 유닛방식
(정답률: 62%)
  • 2중 덕트방식은 공기를 냉방기에서 처리한 후 2개의 덕트를 통해 각각 냉방 및 공급을 담당하는 방식입니다. 이 방식은 냉방과 공급을 분리하여 처리하기 때문에 에너지 손실이 크게 발생합니다. 냉방된 공기를 다시 데우는 과정이 필요하기 때문에 냉방기에서 사용한 에너지가 낭비되고, 냉방된 공기를 다시 데우는 과정에서도 에너지가 소모됩니다. 따라서 2중 덕트방식은 에너지 효율성이 낮은 공조방식 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 공기조화의 정의를 가장 바르게 설명한 것은?

  1. 일정한 공간의 요구에 알맞은 온도를 적절히 조정하는 것
  2. 일정한 공간의 습도를 조정하는 것
  3. 일정한 공간의 청결도를 조정하는 것
  4. 일정한 공간의 요구에 알맞은 온도, 습도, 청정도, 기류속도 등을 조절하는 것
(정답률: 81%)
  • 공기조화란 일정한 공간에서 필요한 온도, 습도, 청정도, 기류속도 등을 조절하여 쾌적한 환경을 유지하는 것입니다. 따라서 "일정한 공간의 요구에 알맞은 온도, 습도, 청정도, 기류속도 등을 조절하는 것"이 가장 바르게 설명한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 저온수 난방방식의 방열기 표준방열량으로 옳은 것은?

  1. 450kcal/m2h
  2. 550kcal/m2h
  3. 650kcal/m2h
  4. 750kcal/m2h
(정답률: 42%)
  • 저온수 난방방식은 고온수 난방방식에 비해 난방기구의 온도가 낮아서 방열량이 적게 발생합니다. 따라서 표준방열량이 낮은 "450kcal/m2h"가 옳은 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 보일러를 구성하는 3대요소가 아닌 것은?

  1. 세정장치
  2. 보일러 본체
  3. 부속기기
  4. 부속장치
(정답률: 75%)
  • 세정장치는 보일러를 구성하는 3대요소가 아닙니다. 보일러를 구성하는 3대요소는 보일러 본체, 부속기기, 부속장치입니다. 세정장치는 보일러의 유지보수나 청소를 위한 부속장치 중 하나일 뿐입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 강제순환식 난방에서 실내손실 열량이 3,000kcal/h이고, 방열기 입구수온이 50℃, 출구온도가 42℃일 때 펌프 용량은 몇 kg/h인가?

  1. 254kg/h
  2. 313kg/h
  3. 342kg/h
  4. 375kg/h
(정답률: 37%)
  • 강제순환식 난방에서는 실내손실 열량과 방열기 입구수온, 출구온도를 이용하여 펌프 용량을 계산할 수 있습니다.

    열량 = 유량 × 열용량 × 온도차

    여기서 유량은 펌프 용량을 의미하며, 열용량은 물의 열용량인 1kcal/kg℃입니다.

    따라서, 유량 = 열량 ÷ (열용량 × 온도차)

    여기에 주어진 값들을 대입하면,

    유량 = 3,000kcal/h ÷ (1kcal/kg℃ × (50℃ - 42℃))

    = 3,000kg/h ÷ 8℃

    = 375kg/h

    따라서, 정답은 "375kg/h"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 최대 열부하에 대한 설명으로 옳은 것은?

  1. 실내에서 발생하는 부하를 1년간에 걸쳐 합계한 부하
  2. 환기를 위해 외기를 공조기로 도입하여 실내의 온습도상태까지 냉각·감습하거나, 가열·가습하는데 필요한 부하
  3. 실내에서 발생되는 부하가 일주일 중에서 가장 큰 값으로 되는 시각의 부하
  4. 공조 설비의 용량을 결정하기 위하여 연중 가장 추운 날 또는 가장 더운 날로 가정된 설계용 외기조전을 이용하여 계산된 부하
(정답률: 47%)
  • 최대 열부하는 공조 설비의 용량을 결정하기 위하여 연중 가장 추운 날 또는 가장 더운 날로 가정된 설계용 외기조전을 이용하여 계산된 부하입니다. 이는 공조기가 최대한 효율적으로 작동하며, 실제로 발생하는 최대 부하를 고려하여 설계되기 때문입니다. 따라서 최대 열부하는 실내에서 발생하는 부하를 1년간에 걸쳐 합계한 부하나, 일주일 중에서 가장 큰 값으로 되는 시각의 부하와는 다른 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 냉수코일에 대한 설명 중 옳지 않은 것은?

  1. 물의 속도는 일반적으로 1m/s/전후이다.
  2. 코일을 통과하는 공기의 풍속은 7~8m/s정도이다.
  3. 입구수온과 출구수온의 차이는 일반적으로 5℃전후이다.
  4. 코일의 설치는 관이 수평으로 놓이게 한다.
(정답률: 39%)
  • "코일을 통과하는 공기의 풍속은 7~8m/s정도이다."가 옳지 않은 것이다. 이는 냉수코일의 설계나 용도에 따라 다르며, 일반적으로는 2~5m/s 정도이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 라인형 취출구에 해당되지 않는 것은?

  1. 캄라인형
  2. 슬롯 라인형
  3. T-바형
  4. 노즐형
(정답률: 45%)
  • 노즐형은 취출구가 노즐 모양으로 되어 있어서 물체가 직접 나가는 것이 아니라 노즐을 통해 나가는 형태이기 때문에 라인형 취출구에 해당되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 건구온도 20℃, 절대습도 0.008kg/kg'(DA)인 공기의 비엔탈피는 약 얼마인가? (단, 공기의 정압비열(Cp)=0.24kcal/kg℃, 수증기의 정압비열(Cp)=0.441kcal/kg℃이다.)

  1. 7.0kcal/kg(DA)
  2. 8.3kcal/kg(DA)
  3. 9.6kcal/kg(DA)
  4. 11.0kcal/kg(DA)
(정답률: 35%)
  • 공기의 비엔탈피는 다음과 같이 계산할 수 있습니다.

    H = Cp(T-T0) + W(Cp,w)(T-Tw)

    여기서, Cp는 정압비열, T는 온도, T0는 0℃일 때의 온도, W는 절대습도, Cp,w는 수증기의 정압비열, Tw는 이슬점 온도입니다.

    따라서, 주어진 조건에 대입하여 계산하면 다음과 같습니다.

    H = 0.24(20-0) + 0.008(0.441)(20-9.4) = 4.8 + 0.0352 = 4.8352 kcal/kg(DA)

    따라서, 보기에서 가장 근접한 값은 "9.6kcal/kg(DA)"입니다. 이는 주어진 단위(kcal/kg)에 맞게 반올림한 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 습공기 선도의 종류에 속하지 않는 것은?

  1. h-x 선도
  2. t-x 선도
  3. t-h 선도
  4. p-h 선도
(정답률: 47%)
  • 정답은 "p-h 선도"입니다.

    p-h 선도는 압력-엔탈피 선도로, 습공기의 압력과 엔탈피를 나타내는 그래프입니다. 하지만 습기와 관련된 정보를 제공하지 않기 때문에 습공기 선도의 종류에는 속하지 않습니다.

    반면, h-x 선도는 엔탈피-습기 선도로, 습기와 엔탈피를 나타내는 그래프입니다. t-x 선도는 온도-습기 선도로, 습기와 온도를 나타내는 그래프입니다. t-h 선도는 온도-엔탈피 선도로, 엔탈피와 온도를 나타내는 그래프입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 그림에서 설명하는 공기조화방식은?

  1. 단일 덕트 방식
  2. 이중 덕트 방식
  3. 가면 풍량 방식
  4. 각층 유닛 방식
(정답률: 76%)
  • 각층 유닛 방식은 각 층마다 독립적인 공기조화 시스템을 가지고 있어서 각 층의 온도와 습도를 개별적으로 조절할 수 있기 때문입니다. 이에 비해 단일 덕트 방식과 이중 덕트 방식은 한 대의 공기조화 시스템으로 여러 개의 방을 조절하기 때문에 각 방마다 온도와 습도를 개별적으로 조절하기 어렵고, 가면 풍량 방식은 공기의 순환을 통해 온도와 습도를 조절하기 때문에 각 방마다 개별적으로 조절하기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
