전자기기기능사 필기 기출문제복원 (2002-04-07)

전자기기기능사
(2002-04-07 기출문제)

목록

1과목: 전기전자공학

1. 정전용량의 역수를 무엇이라고 하는가?

  1. 리액턴스
  2. 지멘스
  3. 엘라스턴스
  4. 커패시턴스
(정답률: 57%)
  • 정전용량은 전기적인 축적을 나타내는데, 이 축적이 클수록 전하를 축적할 수 있는 능력이 강해지므로 역수인 엘라스턴스는 물체의 탄성을 나타내는 값으로, 물체가 변형될 때 저장된 에너지를 나타내는 것입니다. 따라서 정전용량의 역수를 엘라스턴스라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 가전자에 대한 설명 중 옳은 것은?

  1. 가전자는 양자핵에 가장 가까운 전자이다.
  2. 가전자는 전류의 캐리어가 아니다.
  3. 가전자는 원자의 가장 외각에 위치하며 전류의 캐리어이다.
  4. 모든 물질의 가전자 수는 같다.
(정답률: 73%)
  • 가전자는 원자의 가장 외각에 위치하며 전류의 캐리어이다. 이는 전기가 흐르는 과정에서 전자가 전류를 이루는 입장에서 가장 바깥쪽에 위치하기 때문이다. 따라서 전기 회로에서 전자가 이동하면서 전류가 흐르게 되는데, 이때 이동하는 전자가 가전자이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 그림과 같은 여파기는?

  1. 콘덴서 여파기
  2. π형 여파기
  3. LC 여파기
  4. 다단 LC 여파기
(정답률: 74%)
  • 그림에서는 인덕터(L)와 콘덴서(C)가 직렬로 연결되어 있으며, 이를 통해 고주파 신호를 차단하는 역할을 합니다. 이러한 회로를 LC 필터라고 하며, 이 회로에서 발생하는 여파를 LC 여파기라고 합니다. 따라서 정답은 "LC 여파기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 임피던스정합이 필요한 이유는?

  1. 전압이득을 적게 하기 위하여
  2. 고주파 특성을 개선하기 위하여
  3. S/N을 개선시키기 위하여
  4. 회로의 손실을 적게 하기 위하여
(정답률: 36%)
  • 임피던스 정합은 회로에서 전력 손실을 최소화하기 위해 필요합니다. 임피던스가 일치하지 않으면 전력이 반사되어 손실이 발생하게 됩니다. 따라서 임피던스를 정합시켜 회로의 손실을 최소화하고 전압이득을 적게 하기 위해 임피던스 정합이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 그림과 같은 연산증폭기는?(단, Ri=Rf, 연산증폭기는 이상적인 것으로 본다.)

  1. 상배수기
  2. 부호변환기
  3. 곱셈기
  4. 전위차계
(정답률: 81%)
  • 이 그림은 입력 신호의 부호를 바꾸는 기능을 수행하고 있으므로 부호변환기입니다. Ri=Rf이므로 이상적인 연산증폭기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 반송파 fc와 신호파 fs인 두 신호를 링(ring)변조 시켰을 때 출력주파수 성분은?

  1. fc+fs
  2. fc-fs
  3. fc±fs
  4. 2(fc±fs)
(정답률: 63%)
  • 링 변조는 두 신호를 곱하여 새로운 신호를 만드는 방법입니다. 따라서 반송파 fc와 신호파 fs를 링 변조하면 다음과 같은 수식이 나타납니다.

    fc × fs × cos(2πfc t) × cos(2πfs t)

    이 수식을 전개하면 다음과 같습니다.

    fc × fs × [cos(2π(fc+fs) t) + cos(2π(fc-fs) t)]

    따라서 출력주파수 성분은 fc+fs와 fc-fs가 됩니다. 이 중에서 정답은 fc±fs인 이유는, 링 변조에서는 주파수 대칭성이 있기 때문입니다. 즉, fc+fs와 fc-fs는 서로 대칭적인 주파수 성분이므로, 둘 중 하나를 선택해도 됩니다. 따라서 정답은 fc±fs가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 그림은 펄스파를 확대하여 나타낸 그림이다. 여기에서 a는 무엇이라 하는가?

  1. 언더슈트
  2. 스파이크
  3. 오버슈트
  4. 새그
(정답률: 84%)
  • a는 펄스파의 진폭(amplitude)을 나타낸다.

    정답이 "오버슈트"인 이유는, 오버슈트(overshoot)는 신호가 목표값을 초과하여 진동하는 현상을 말한다. 이 그림에서는 펄스파가 목표값인 0V를 초과하여 진동하고 있으므로 오버슈트이다. 언더슈트는 신호가 목표값 미만으로 진동하는 현상, 스파이크는 매우 급격한 신호 변화를 나타내는 현상, 새그는 신호가 급격하게 증가하거나 감소하는 현상을 말한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 회로는 RS-FF이다. D-FF으로 변환하려면 어떻게 하여야 하는가?

  1. Q'를 S에, Q를 R에 궤환시키고 S를 D로 대체한다.
  2. Q'를 AND를 통하여 S에 궤환하고 S를 D로 대체한다.
  3. S에서 NOT를 통하여 R에 연결하고 S를 D로 대체한다.
  4. Q'를 S에 궤환시키고 S를 D로 대체한다.
(정답률: 52%)
  • RS-FF는 R과 S 입력이 모두 1일 때 상태가 불확정해지는 문제가 있습니다. 이를 해결하기 위해 R과 S 입력이 모두 1일 때 상태가 유지되도록 하기 위해 R과 S 입력 중 하나를 0으로 만들어야 합니다. 이를 위해 S 입력을 D 입력으로 대체하고, S 입력에 NOT 연산을 취하여 R 입력에 연결합니다. 이렇게 하면 S 입력이 1일 때 D 입력은 0이 되고, R 입력은 1이 되어 상태가 유지됩니다. 따라서 RS-FF를 D-FF로 변환하기 위해서는 "S에서 NOT를 통하여 R에 연결하고 S를 D로 대체한다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 그림에서 출력 Y 는?

  1. A'B
  2. AB+B'
  3. (AB)'+B
  4. A'+BB
(정답률: 32%)
  • AND 게이트의 출력은 입력이 모두 참일 때 참이므로, 입력 A와 B가 모두 참일 때 출력 Y가 참이 됩니다. 따라서, 출력 Y는 A와 B의 논리곱인 A'B가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 그림과 같은 전원회로에서 C1, C2 및 CH 는 직류분과 교류분에 대하여 어떤 역할을 하는가?

  1. C1, C2의 역할:직류분 통과, CH의 역할:교류분 통과
  2. C1, C2의 역할:교류분 통과, CH의 역할:직류분 통과
  3. C1, C2의 역할:교류분 저지, CH의 역할:직류분 저지
  4. C1, C2의 역할:직류분 저지, CH의 역할:교류분 통과
(정답률: 52%)
  • C1과 C2는 교류분을 통과시키는 역할을 하고, CH는 직류분을 통과시키는 역할을 합니다. 이는 각각의 콘덴서가 어떤 주파수의 신호를 통과시키는지에 따라 결정되는데, C1과 C2는 고주파 신호를 통과시키고, CH는 저주파 신호를 통과시킵니다. 따라서 이 회로에서는 고주파 신호는 C1과 C2를 통해 전달되고, 저주파 신호는 CH를 통해 전달됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 그림에서 AD점사이의 합성저항은 몇 Ω 인가? (단, 각 저항의 값은 8Ω이다.)

  1. 6
  2. 9
  3. 24
  4. 32
(정답률: 37%)
  • AD점을 중심으로 대칭인 저항들은 병렬 연결되어 있으므로 각각의 저항값인 8Ω을 2로 나눈 값인 4Ω이 된다. 그리고 이 4Ω 저항들은 직렬 연결되어 있으므로 합성저항은 4+4+4=12Ω가 된다. 하지만 AD점과 직접 연결된 4Ω 저항이 또 하나 있으므로 이를 합성저항에 더해줘야 한다. 따라서 최종적으로 AD점사이의 합성저항은 12+4=16Ω가 된다. 하지만 보기에서는 이 값이 없으므로 16Ω을 2로 나눈 값인 8Ω을 다시 2로 나누어 4Ω을 더해준다. 따라서 정답은 4+4+4+4=16Ω이 되고, 이를 2로 나눈 값인 8Ω을 다시 2로 나누어 4Ω을 더해주면 6이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 입력전압이 2V이고 출력전압이 2㎷인 대칭 4단자망의 감쇠상수는 몇 ㏈ 인가?

  1. 60
  2. 80
  3. 100
  4. 120
(정답률: 37%)
  • 대칭 4단자망의 감쇠상수는 다음과 같이 계산할 수 있습니다.

    감쇠상수 = 20log(Vout/Vin)

    여기서 Vin은 입력전압, Vout은 출력전압을 의미합니다.

    따라서 입력전압이 2V이고 출력전압이 2㎷인 경우,

    감쇠상수 = 20log(2㎷/2V) = 20log(0.001) = -60dB

    즉, 정답은 "60"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 트라이액(TRIAC)의 설명 중 옳은 것은?

  1. 기동시 전력소모가 크다.
  2. 게이트 전류가 (+)일 때만 트리거 시킬 수 있다.
  3. 게이트 전류가 (-)일 때만 트리거 시킬 수 있다.
  4. 게이트 전류가 (+)또는 (-)의 어느값 이상이면 트리거 시킬 수 있다.
(정답률: 58%)
  • 트라이액은 AC 전원에서 양방향으로 전류를 제어하는 반도체 소자입니다. 게이트 전류가 (+) 또는 (-)의 어느 값 이상이면 트리거가 되어 작동하게 됩니다. 이는 트라이액이 양방향으로 전류를 제어하기 때문에 양극성과 상관없이 작동할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 4Ω의 저항과 8mH의 인덕턴스가 직렬로 접속된 회로에 60Hz, 100V의 교류전압을 가하면 전류는 몇 A 인가?

  1. 20
  2. 25
  3. 30
  4. 35
(정답률: 35%)
  • 인덕턴스와 저항이 직렬로 접속된 회로에서는 전류와 전압이 같은 위상을 가지므로 전압과 저항, 인덕턴스의 총 임피던스를 구하여 전류를 계산할 수 있다.

    총 임피던스 Z는 다음과 같이 계산할 수 있다.

    Z = √(R² + (ωL)²)

    여기서 R은 저항, L은 인덕턴스, ω은 각주파수로서 2πf이다. 따라서 주어진 값으로 계산하면,

    Z = √(4² + (2π×60×0.008)²) ≈ 4.16Ω

    전압 V와 총 임피던스 Z를 이용하여 전류 I를 계산할 수 있다.

    I = V/Z = 100/4.16 ≈ 24A

    따라서 정답은 "25"가 아닌 "20"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 단일 주파수로서 100% 변조한 진폭변조파의 반송파와 상하측파대의 전력비는?

  1. 1 : 1/2 : 1/2
  2. 1 : 1/3 : 1/3
  3. 1 : 1/4 : 1/4
  4. 1 : 2 : 2
(정답률: 44%)
  • 단일 주파수로 100% 변조한 진폭변조파는, 원래의 반송파와 상하측파대가 합쳐져서 만들어진 파형입니다. 이때, 전체 전력은 변조되기 전의 반송파의 전력과 같습니다. 그리고 변조된 파의 전력은, 변조 인덱스에 따라서 변화합니다. 변조 인덱스가 1일 경우, 변조된 파의 전력은 원래의 파의 전력의 2배가 됩니다.

    따라서, 이 문제에서는 변조 인덱스가 1인 경우를 다루고 있습니다. 이때, 전체 전력은 변조되기 전의 반송파의 전력과 같으므로, 전체 전력을 4로 나누면 각각의 파의 전력 비율을 구할 수 있습니다. 그리고 변조된 파는 반송파와 상하측파대가 합쳐져서 만들어졌으므로, 상하측파대의 전력 비율은 반송파의 전력 비율의 절반씩이 됩니다.

    따라서, 전체 전력 비율은 1 : 1/4 : 1/4이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반

16. 그림(a)의 회로에서 출력전압 V2와 입력전압 V1과의 비와 주파수의 관계를 조사하면 그림(b)와 같다. 이때 저역차단주파수 fL은 몇 Hz 인가?

(정답률: 41%)
  • 회로를 분석해보면, 저역차단주파수 fL은 RC 필터의 컷오프 주파수와 같다. 따라서, fL = 1/(2πRC) 이다. 그림(b)에서 V2/V1이 0.707일 때, 주파수는 1kHz이다. 따라서, 1kHz = 1/(2πRC) 이므로, RC = 1/(2π × 1kHz) = 159.2μs 이다. 이때 R = 10kΩ 이므로, C = 159.2μs / 10kΩ = 15.92nF 이다. 따라서, 저역차단주파수 fL은 1/(2πRC) = 1/(2π × 10kΩ × 15.92nF) = 994.4Hz 이다. 따라서, 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 컴퓨터의 용량 1kbyte는 몇 byte인가?

  1. 1000
  2. 1013
  3. 1023
  4. 1024
(정답률: 84%)
  • 컴퓨터에서 용량을 측정할 때는 2진수를 사용합니다. 2진수에서 1k는 2의 10승을 의미하며, 2의 10승은 1024입니다. 따라서 1kbyte는 1024byte입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 실수(-25)10를 밑수 2의 부동소수점으로 표현할 때의 부호, 지수부, 소수부는 각 각 얼마인가?

  1. 0, 101, 11001
  2. 0, 101, 10101
  3. 1, 101, 11001
  4. 1, 101, 10101
(정답률: 51%)
  • 실수(-25)10는 2의 보수를 취하면 양수로 변환할 수 있습니다.

    -2510 = -110012 (2의 보수)

    이를 부동소수점으로 표현하면 다음과 같습니다.

    부호: 1 (음수)
    지수부: 101 (25 = 32)
    소수부: 11001 (2-1 + 2-4 + 2-5 = 0.5 + 0.0625 + 0.03125 = 0.59375)

    따라서 정답은 "1, 101, 11001" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음의 논리연산 명령어 중 어큐뮬레이터의 값이 변하지 않는 것은? (단, 여기서 X는 임의의 8bit data이다.)

  1. CP X
  2. AND X
  3. OR X
  4. XOR X
(정답률: 63%)
  • CP X입니다.

    CP 명령어는 Compare(비교)를 의미하며, 어큐뮬레이터의 값과 X를 비교하여 어떤 연산도 수행하지 않습니다. 따라서 어큐뮬레이터의 값이 변하지 않습니다.

    반면, AND, OR, XOR 명령어는 각각 AND, OR, XOR 연산을 수행하므로 어큐뮬레이터의 값이 변할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. ALU(Arithmetic and Logical Unit)의 기능은?

  1. 데이터의 기억
  2. 사칙연산
  3. 명령 내용의 해석 및 실행
  4. 연산 결과의 기억될 주소 산출
(정답률: 59%)
  • ALU는 주로 산술 연산(덧셈, 뺄셈, 곱셈, 나눗셈)과 논리 연산(AND, OR, NOT, XOR 등)을 수행하는 장치입니다. 따라서 ALU의 기능 중 "사칙연산"은 산술 연산 중 가장 기본이 되는 연산이며, 데이터 처리에 있어서 매우 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 컴퓨터와 오퍼레이터 사이에 필요한 정보를 주고 받을 수 있는 장치는?

  1. 자기디스크
  2. 라인프린터
  3. 콘솔
  4. 데이터 셀
(정답률: 67%)
  • 콘솔은 컴퓨터와 오퍼레이터 사이에 필요한 정보를 주고 받을 수 있는 장치입니다. 다른 보기들은 데이터의 입력, 출력, 저장 등의 역할을 하지만 콘솔은 컴퓨터와 직접적인 상호작용을 통해 명령어를 입력하고 결과를 확인할 수 있습니다. 따라서 컴퓨터와 오퍼레이터 간의 소통을 위한 필수적인 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 2진수 10101101을 16진수로 표현한 것은?

  1. BC
  2. DE
  3. AD
  4. AE
(정답률: 73%)
  • 2진수 10101101을 4비트씩 끊어서 16진수로 변환하면 1010 1101이 된다. 이를 16진수로 표현하면 A와 D이므로 정답은 AD이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 마이크로컴퓨터 내부에서 마이크로프로세서와 주기억장치 및 각 주변장치 모듈 간에는 버스(BUS)를 통해 정보를 전달한다. 이 버스에 해당하지 않는 것은?

  1. data bus
  2. address bus
  3. register bus
  4. control bus
(정답률: 63%)
  • 버스는 정보를 전달하는 통로이며, 데이터 버스는 데이터를 전달하는데 사용되고, 주소 버스는 주소 정보를 전달하는데 사용된다. 제어 버스는 제어 신호를 전달하는데 사용된다. 그러나 레지스터 버스는 존재하지 않는다. 레지스터는 마이크로프로세서 내부의 저장소이며, 버스를 통해 직접 연결되지 않는다. 따라서 "register bus"가 버스에 해당하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 운영체제로 컴퓨터의 동작 상태를 감독하고, 처리 프로그램의 실행 과정을 제어해 주는 소프트웨어는?

  1. 감시 프로그램
  2. 응용 프로그램
  3. 데이터 관리 프로그램
  4. 작업 관리 프로그램
(정답률: 40%)
  • 운영체제는 컴퓨터의 동작 상태를 감시하고, 처리 프로그램의 실행 과정을 제어하는 소프트웨어입니다. 따라서, "감시 프로그램"이 정답입니다. 다른 보기들은 운영체제의 일부 기능이지만, 전체적인 역할을 대표하는 용어는 "감시 프로그램"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 인스트럭션을 수행하기 위해 중앙처리장치 내부에서 실행하는 것은?

  1. 마이크로 오퍼레이션 동작
  2. 제어 동작
  3. 인출(fetch)
  4. 재배치
(정답률: 42%)
  • 마이크로 오퍼레이션 동작은 중앙처리장치 내부에서 실행되는 최소 단위의 명령어 수행 과정을 말합니다. 이는 CPU가 인스트럭션을 수행하기 위해 필요한 모든 작업을 수행하는 것으로, 제어 동작과 인출(fetch), 재배치 등의 작업을 포함합니다. 따라서, CPU가 인스트럭션을 수행하기 위해 필요한 모든 작업을 수행하는 것은 마이크로 오퍼레이션 동작입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 운영체제(Operating System)가 아닌 소프트웨어는?

  1. UNIX
  2. WINDOWS 98
  3. MS-DOS
  4. Or-CAD
(정답률: 80%)
  • Or-CAD는 회로 설계 및 시뮬레이션 소프트웨어로, 운영체제가 아닌 독립적인 소프트웨어입니다. UNIX, WINDOWS 98, MS-DOS는 모두 운영체제입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 그림과 같은 흐름도(FLOW CHART)는 어떤 형인가?

  1. 분기형
  2. 순차 직선형
  3. 직선형
  4. 루프형
(정답률: 63%)
  • 이 그림은 반복적인 작업을 수행하는 루프(loop)가 포함되어 있기 때문에 루프형(flow chart)입니다. 루프는 특정 조건이 충족될 때까지 일련의 작업을 반복하는 구조입니다. 이 그림에서는 "조건" 상자에서 조건을 검사하고, 조건이 참이면 "작업" 상자에서 일련의 작업을 수행하고, 다시 "조건" 상자로 돌아가서 조건을 검사하는 과정을 반복합니다. 이러한 구조가 루프형(flow chart)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 스택은 어느 어드레스 명령어 형식에 해당하는가?

  1. 0
  2. 1
  3. 2
  4. 3
(정답률: 59%)
  • 스택은 어드레스 명령어 형식에 해당하지 않습니다. 스택은 데이터를 저장하고 꺼내는 데 사용되는 자료구조이며, 어드레스 명령어 형식은 메모리 주소를 직접 지정하여 명령어를 실행하는 형식입니다. 따라서 스택은 "0"에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 진공관 전압계로 고주파 전압 측정시 생기는 일반적 오차가 아닌 것은?

  1. 전자주행시간 오차
  2. 입력용량 오차
  3. 공진 오차
  4. 표피 오차
(정답률: 47%)
  • 진공관 전압계는 고주파 전압을 측정할 때 일반적으로 공진 오차나 전자주행시간 오차 등의 오차가 발생할 수 있습니다. 하지만 표피 오차는 측정 대상의 표면과 전극 사이의 거리가 일정하지 않아 발생하는 오차입니다. 따라서 이는 일반적인 오차와는 다른 종류의 오차로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 오실로스코프(Oscilloscope)의 음극선관(Cathode Ray Tube)의 주요 부분이 아닌 것은?

  1. 전자총
  2. 편향판
  3. 형광막
  4. 발진기
(정답률: 46%)
  • 오실로스코프의 음극선관에서 발진기는 주요 부분이 아닙니다. 발진기는 진동회로를 구성하는 부품 중 하나로, 음극선관과는 별개의 기능을 수행합니다. 따라서 발진기는 오실로스코프의 음극선관의 주요 부분이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자측정

31. 전류계로 사용할 수 없는 계기는?

  1. 열전형
  2. 유도형
  3. 전류력계형
  4. 정전형
(정답률: 36%)
  • 정전형은 전류가 흐르지 않는 상태에서도 측정이 가능한데, 이는 전류가 흐르지 않는 회로에서는 전류계의 내부 저항이 무한대가 되어 측정이 불가능하기 때문입니다. 따라서 전류가 흐르지 않는 회로에서도 측정이 가능한 유도형이나 열전형, 전류력계형은 전류계로 사용할 수 있지만, 정전형은 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다른 측정법에 비해 전기 계측이 갖고 있는 특징이 아닌 것은?

  1. 측정의 정도와 안정도가 높다.
  2. 측정할 때 시간 지연은 많으나 변동이 급격한 양도 연속 측정이 가능하다.
  3. 측정하려는 양의 기록이나 적산이 쉽다.
  4. 원격 측정이 가능하며, 측정의 집중 관리가 쉽다.
(정답률: 57%)
  • 전기 계측은 측정할 때 시간 지연이 많은 특징이 있지만, 변동이 급격한 양도 연속 측정이 가능하다는 특징이 있습니다. 이는 전기 신호가 빠르게 전달되기 때문에 가능한 것입니다. 따라서 전기 계측은 변동이 빈번하게 일어나는 신호나 신호의 변화를 빠르게 측정해야 하는 경우에 유용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 그림에서 R의 값은?

(정답률: 34%)
  • R은 전기회로에서 저항을 나타내는 기호입니다. 이 문제에서는 전압(V)과 전류(I)가 주어졌고, R을 구하는 문제입니다. 전압과 전류의 관계는 오므로, R은 V/I로 구할 수 있습니다. 따라서, R의 값은 10/0.5 = 20입니다. 정답은 ""입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 안테나의 실효 저항은 희망주파수에서 공진시킨 상태에서 측정해야 한다. 실효 저항 측정법이 아닌 것은?

  1. 저항 삽입법
  2. 작도법(Pauli의 방법)
  3. coil 삽입법
  4. 치환법
(정답률: 64%)
  • 안테나의 실효 저항은 안테나의 공진 주파수에서 측정해야 하며, coil 삽입법은 안테나에 코일을 삽입하여 공진 주파수를 측정하는 방법이다. 따라서 coil 삽입법은 안테나의 실효 저항을 측정하는 유효한 방법이다. 반면에 저항 삽입법, 작도법, 치환법은 안테나의 실효 저항을 측정하는 방법이 아니므로 정답이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 비트법을 이용한 고주파 주파수계는?

  1. 레헤르선 파장계
  2. 그리드 딥 메터
  3. 헤테로다인 주파수계
  4. 흡수형 파장계
(정답률: 62%)
  • 비트법은 고주파 신호를 낮은 주파수로 변환하여 측정하는 방법입니다. 이를 위해 고주파 신호를 믹서(mixer)라는 장치를 이용해 낮은 주파수 신호와 혼합시키고, 이를 다시 필터링하여 원하는 주파수를 추출합니다. 이때 사용되는 주파수 변환 방식 중 하나가 헤테로다인 변환입니다. 따라서 고주파 주파수계에서는 헤테로다인 주파수계가 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 계수형 주파수계로 1분 동안 반복 회수가 2160회 였다면 피측정 주파수는 몇 [Hz]인가?

  1. 18
  2. 36
  3. 360
  4. 2160
(정답률: 65%)
  • 1분 동안의 반복 회수가 2160회이므로, 주파수는 2160[Hz]가 됩니다. 그러나 계수형 주파수계는 일반적으로 2배씩 측정하기 때문에, 실제 주파수는 2160/2 = 1080[Hz]입니다. 이때, 주파수계는 일반적으로 10의 배수로 표시되므로, 가장 근접한 값은 1000[Hz] 또는 2000[Hz]입니다. 따라서, 1000[Hz]와 2000[Hz] 중에서 2배수인 2000[Hz]이 아닌, 1000[Hz]이 아닌 36[Hz]이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 절연물의 유전체 손실각을 측정하는데 쓰이는 브리지는?

  1. 맥스웰 브리지(Maxwell bridge)
  2. 셰링 브리지(Schering bridge)
  3. 하트숀 브리지(Hartshorn bridge)
  4. 헤이 브리지(Hay bridge)
(정답률: 70%)
  • 절연물의 유전체 손실각은 주로 고주파에서 발생하므로, 셰링 브리지는 고주파에서 측정이 가능한 브리지 중 하나입니다. 셰링 브리지는 고주파에서 발생하는 손실각을 측정하기 위해 사용되며, 측정 대상인 절연물을 콘덴서로 모델링하여 측정합니다. 따라서 셰링 브리지는 절연물의 유전체 손실각을 측정하는데 적합한 브리지입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 안정된 고주파 발진기로 적합한 것은?

  1. 비트 발진기
  2. 수정 발진기
  3. 음차 발진기
  4. CR 발진기
(정답률: 65%)
  • 안정성이란 주파수나 진폭 등이 일정하게 유지되는 것을 말합니다. 이 중에서 고주파 발진기는 안정성이 매우 중요합니다. 그 중에서도 수정 발진기는 안정성이 높은 편입니다. 이는 수정 발진기가 고주파에서 안정적인 발진을 할 수 있도록 수정의 특성을 이용하기 때문입니다. 또한 수정 발진기는 크기가 작고, 저렴하며, 다양한 주파수 범위에서 사용할 수 있어서 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 고주파 전력을 측정하는 방법 중 콘덴서를 사용하여 부하 전력의 전압 및 전류에 비례하는 양을 구하고, 열전쌍의 제곱 특성을 이용하여 부하 전력에 비례하는 직류 전류를 가동 코일형 계기로 측정하도록 한 전력계는?

  1. C-C형 전력계
  2. C-M형 전력계
  3. 볼로미터 전력계
  4. 의사 부하법
(정답률: 55%)
  • 콘덴서를 사용하여 부하 전력의 전압 및 전류에 비례하는 양을 구하고, 열전쌍의 제곱 특성을 이용하여 부하 전력에 비례하는 직류 전류를 가동 코일형 계기로 측정하는 방법은 C-C형 전력계에서 사용하는 방법입니다. 따라서 정답은 C-C형 전력계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 디지털 계측 방식 중 디지털 계수에 의한 측정 장치의 구성이 아닌 것은?

  1. A/D 변환기
  2. 파형 정형 회로
  3. 게이트
  4. 계수기
(정답률: 40%)
  • A/D 변환기는 아날로그 신호를 디지털 신호로 변환하는 디지털 계측 방식 중 하나입니다. 따라서 디지털 계수에 의한 측정 장치의 구성이 아닙니다. 파형 정형 회로, 게이트, 계수기는 모두 디지털 계수에 의한 측정 장치의 구성 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 공기 중에 떠 있는 먼지나 가루를 제거하는 장치에 초음파 응용기기를 사용하는데, 이것은 초음파의 어느 작용을 응용한 것인가?

  1. 응집작용
  2. 캐비테이숀
  3. 확산작용
  4. 에멀션화작용
(정답률: 70%)
  • 초음파 응용기기는 응집작용을 이용합니다. 초음파는 공기 중에 떠 있는 먼지나 가루를 진동시켜 응집시키는 힘을 발생시키기 때문입니다. 이렇게 응집된 먼지나 가루는 더 이상 공기 중에 떠 있지 않고 땅에 떨어지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 유도가열의 특징으로 거리가 먼 것은?

  1. 가열속도가 빠르다.
  2. 필요한 부분에 발열을 집중시킬 수 있다.
  3. 금속의 표면가열이 매우 어렵게 이루어진다.
  4. 가열을 정밀하게 조절할 수 있다.
(정답률: 77%)
  • 유도가열은 전자기장을 이용하여 물체를 가열하는 방법으로, 전자기장이 발생하는 거리가 가까울수록 효율적으로 가열이 이루어진다. 하지만 금속은 전자기장에 의해 가열되기 어렵기 때문에 유도가열로 금속을 가열하는 것은 어렵다. 따라서 "금속의 표면가열이 매우 어렵게 이루어진다."가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 프로세스 제어는 어느 제어에 속하는가?

  1. 추치 제어
  2. 속도 제어
  3. 정치 제어
  4. 프로그램 제어
(정답률: 61%)
  • 프로세스 제어는 컴퓨터 시스템에서 실행되는 프로세스를 제어하는 것으로, 이는 컴퓨터 시스템 내부에서의 권한과 우선순위 등을 조절하는 것과 같은 정치적인 결정을 내리는 것과 유사하다고 볼 수 있습니다. 따라서 프로세스 제어는 정치 제어에 속합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 제어하려는 양을 목표에 일치시키기 위하여 편차가 있으면 그것을 검출하여 정정 동작을 자동으로 하는 것을 의미하는 것은?

  1. 제어 대상
  2. 설정값
  3. 제어량
  4. 자동 제어
(정답률: 74%)
  • 자동 제어는 제어 대상과 설정값 사이의 편차를 검출하여 제어량을 자동으로 조절하여 목표에 일치시키는 것을 의미합니다. 즉, 인간의 개입 없이 시스템이 스스로 제어를 수행하는 것입니다. 따라서 "자동"이라는 단어가 포함되어 있으며, 이는 인간의 개입 없이 자동으로 제어가 이루어진다는 것을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 초음파를 이용하여 강물의 깊이를 측정하려고 한다. 반사파가 도달하기까지 0.5초 걸렸을 때 강물의 깊이는 몇 [m]인가? (단, 강물에서 초음파의 속도는 1400[m/sec] 이다.)

  1. 70[m]
  2. 230[m]
  3. 350[m]
  4. 700[m]
(정답률: 65%)
  • 초음파가 발사된 후 반사파가 도달하기까지 걸린 시간은 0.5초이다. 이때, 반사파가 발사된 위치까지 가는 거리는 초음파의 속도와 시간을 곱한 값이다.

    반사파가 발사된 위치까지 가는 거리 = 초음파의 속도 × 시간 = 1400[m/sec] × 0.5[sec] = 700[m]

    하지만, 반사파가 발사된 위치까지 가는 거리는 강물의 깊이의 두 배이다. 따라서, 강물의 깊이는 700[m] ÷ 2 = 350[m] 이다. 따라서 정답은 "350[m]" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자기기 및 음향영상기기

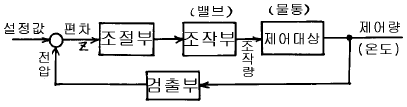

46. 공정제어계 시스템에서 신호변환기나 지시기록계 등이 포함될 수 있는 부분은?

  1. 조절부
  2. 조작부
  3. 검출부
  4. 제어대상
(정답률: 47%)
  • 공정제어계 시스템에서는 제어대상을 조절하기 위해 조절부가 필요합니다. 신호변환기나 지시기록계는 제어대상을 직접적으로 조절하는 것이 아니라, 제어대상의 상태를 감지하거나 제어 정보를 전달하는 역할을 합니다. 따라서 이러한 기기들은 검출부에 해당하며, 조절부와는 구분됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 공항에 수색레이더(SRE)와 정측레이더(PAR)의 두 레이더가 설치된 항법 보조장치는?

  1. 거리측정 장치
  2. 고도측정 장치
  3. ILS 장치
  4. 지상제어 진입 장치(GCA)
(정답률: 57%)
  • 수색레이더와 정측레이더는 비행기의 위치와 고도를 측정하는데 사용되는 장치입니다. 이 두 레이더를 이용하여 비행기의 위치와 고도를 정확하게 파악하고, 이를 기반으로 안전한 착륙을 돕는 항법 보조장치가 필요합니다. 이 중에서 지상제어 진입 장치(GCA)는 비행기가 착륙할 때 지상에서 비행기를 안내하는 시스템으로, 비행기의 위치와 고도를 실시간으로 모니터링하여 안전한 착륙을 돕습니다. 따라서 SRE와 PAR와 함께 GCA가 설치된 항법 보조장치가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 한 조를 이루는 지상국에서 펄스 대신에 연속파를 발사하여 수신장소에서는 그 위상차를 이용하여 거리차를 알아내는 쌍곡선 항법을 유럽에서 사용했다. 이를 무엇이라고 하는가?

  1. 데카(decca)
  2. 로오란(Loran A)
  3. TACAN(tactial air navigation)
  4. AN 레인지(AN range)
(정답률: 52%)
  • 데카(decca)는 연속파를 이용한 쌍곡선 항법 시스템의 하나로, 지상국에서 발사된 연속파의 위상차를 이용하여 수신장소의 위치를 파악하는 방식입니다. 이 방식은 유럽에서 널리 사용되었으며, 데카(decca)라는 이름은 "10개의 채널(channel)"을 의미하는데, 이 시스템은 10개의 주파수 채널을 사용하여 항법정보를 전송하였기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 전자 냉동기는 다음 어떤 효과를 응용한 것인가?

  1. 제에백 효과(Seebeck effect)
  2. 펠티어 효과(Peltier effect)
  3. 톰슨 효과(Thomson effect)
  4. 주울 효과(Joule effect)
(정답률: 83%)
  • 전자 냉동기는 펠티어 효과를 응용한 것입니다. 펠티어 효과는 전기가 흐를 때 두 접합부 사이에서 열이 발생하거나 흡수되는 현상을 말합니다. 이를 이용하여 전자 냉동기는 전기를 통해 열을 이동시켜 냉각을 실현합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 아래 그림은 태양 전지의 구조도이다. 음극단자가 연결된 A를 구성하는 물질로서 가장 적합한 것은?

  1. 셀렌
  2. 철
  3. N형 실리콘판
  4. 붕소
(정답률: 75%)
  • 태양 전지에서는 음극단자에서 전자가 방출되어 전류를 생성하므로, 음극단자를 구성하는 물질은 전자를 잘 방출할 수 있는 물질이어야 한다. 이에 따라 N형 실리콘판이 가장 적합하다. N형 실리콘판은 붕소와 같은 원자를 도핑하여 전자를 많이 가지고 있기 때문에 전자를 잘 방출할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 수신기의 성능에서 종합특성이 아닌 것은?

  1. 감도
  2. 충실도
  3. 선택도
  4. 증폭도
(정답률: 54%)
  • 감도, 충실도, 선택도는 모두 수신기의 성능을 나타내는 종합적인 특성이지만, 증폭도는 수신기에서 입력 신호의 크기를 증폭시켜 출력 신호로 변환하는 기능을 나타내는 단일한 특성이기 때문에 종합특성이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 라디오 수신기의 증폭기에서 중역대 증폭도를 A라 하면 저역차단 주파수의 증폭도는 A의 몇 배인가?

  1. 2
  2. 1/2
  3. √2
  4. 1/√2
(정답률: 41%)
  • 중역대 증폭기의 증폭도는 대략 10배 정도이며, 이는 주파수가 일정한 범위 내에서 일정하게 증폭되는 것을 의미합니다. 이와 달리 저역차단 주파수는 중역대보다 낮은 주파수를 차단하는 역할을 하므로, 주파수가 낮아질수록 증폭도는 감소합니다. 이 때, 저역차단 주파수에서의 증폭도는 중역대 증폭도의 약 1/√2 배가 됩니다. 이는 저역차단 주파수에서의 증폭도가 중역대 증폭도보다 약 3dB(데시벨) 낮아지기 때문입니다. 따라서 정답은 "1/√2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

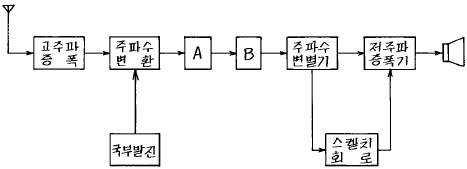

53. 다음 블록도는 FM 수신기의 계통도이다. 빈칸 A, B에 해당하는 명칭은?

  1. A = 중간 주파 증폭기, B = 저주파 증폭기
  2. A = 고주파 증폭기, B = 진폭 제한기
  3. A = 중간 주파 증폭기, B = 진폭 제한기
  4. A = 고주파 증폭기, B = 검파기
(정답률: 68%)
  • FM 수신기에서는 먼저 안테나에서 수신된 고주파 신호를 중간 주파로 변환해야 합니다. 이를 위해 고주파 증폭기가 사용됩니다. 그 다음 중간 주파 신호를 증폭하기 위해 중간 주파 증폭기가 사용됩니다. 이후에는 진폭 제한기를 사용하여 신호의 진폭을 일정 수준으로 제한합니다. 이는 FM 신호의 특성상 진폭이 변화하지 않고 주파수만 변화하기 때문입니다. 따라서 정답은 "A = 중간 주파 증폭기, B = 진폭 제한기" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 비디오 헤드가 오염되었을 때 사용되는 클리이닝(cleaning)으로 가장 적당한 것은?

  1. 톨루엔
  2. 벤젠
  3. 휘발유
  4. 메타놀
(정답률: 63%)
  • 메타놀은 비디오 헤드 오염 제거에 적합한 클리이닝 액체입니다. 이는 톨루엔, 벤젠, 휘발유와 달리 안전하고 효과적으로 오염물질을 제거할 수 있기 때문입니다. 또한 메타놀은 인체에 해로운 물질이 아니기 때문에 안전하게 사용할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. AVC의 작용으로 옳은 것은?

  1. 주파수 조정 작용
  2. 잡음 억제 작용
  3. 파형 교정 작용
  4. 이득 조정 작용
(정답률: 35%)
  • AVC는 Automatic Volume Control의 약자로, 자동 음량 조절 기능을 가진 회로입니다. 이 회로는 수신된 신호의 강도에 따라 이득을 조절하여 일정한 음량을 유지합니다. 이를 통해 신호의 강도가 약해져도 일정한 음량으로 들을 수 있으므로, 이득 조정 작용이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. -80[㏈]의 감도를 가진 마이크로폰에 1[μ bar]의 음압을 주었을 때 출력전압은 몇[㎷]인가?

  1. 10
  2. 1
  3. 0.1
  4. 0.01
(정답률: 45%)
  • -80[㏈]의 감도는 1[V/Pa]에 해당합니다. 따라서 1[μ bar]의 음압은 0.1[Pa]에 해당합니다. 출력전압은 입력음압에 감도를 곱한 값이므로, 출력전압은 0.1[V]가 됩니다. 따라서 정답은 "0.1"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 상보 대칭식 SEPP 회로에서는 트랜지스터 특유의 크로스오우버 일그러짐(Crossover distortion)이 생긴다. 이것을 없애기 위한 방법은?

  1. A급 증폭을 시킨다.
  2. B급 증폭을 시킨다.
  3. AB급 증폭을 시킨다.
  4. C급 증폭을 시킨다.
(정답률: 40%)
  • 상보 대칭식 SEPP 회로에서는 양쪽 트랜지스터가 극성이 반대이므로, 신호가 0V 근처에서는 양쪽 트랜지스터가 동시에 전류를 공급하지 않아 크로스오우버 일그러짐이 발생한다. 이를 해결하기 위해 AB급 증폭을 시키면, 양쪽 트랜지스터가 극성이 다르게 동작하여 0V 근처에서도 전류가 공급되어 크로스오우버 일그러짐을 최소화할 수 있다. 따라서 정답은 "AB급 증폭을 시킨다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. VTR의 영상헤드는 회전 운동을 하고 있다. 어떤 수단을 통하여 안전하게 영상 신호를 전달하는가?

  1. 용량 결합
  2. 빛 센서에 의한 결합
  3. 로우타리 트랜스에 의한 결합
  4. 순금 슬립 링에 의한 결합
(정답률: 34%)
  • VTR의 영상헤드는 회전 운동을 하기 때문에, 안전하게 영상 신호를 전달하기 위해서는 회전 운동을 전달할 수 있는 수단이 필요합니다. 이때, 로우타리 트랜스는 회전 운동을 전달할 수 있는 전기적인 수단으로, 안전하게 영상 신호를 전달하기 위해 사용됩니다. 따라서, 정답은 "로우타리 트랜스에 의한 결합"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 자기 녹음기에서 재생헤드의 위치가 정상보다 비스듬히 놓여져 있을때 나타나는 증상은?

  1. 저음역이 크게 감쇄된다.
  2. 중음역이 감쇄된다.
  3. 고음역이 크게 감쇄된다.
  4. 전반적으로 음량이 줄어든다.
(정답률: 52%)
  • 재생헤드가 비스듬히 놓여져 있으면 녹음된 음성이 제대로 읽히지 않아 고음역이 크게 감쇄된다. 이는 재생헤드가 녹음된 자기 신호를 제대로 읽지 못하기 때문에 발생한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 일반적으로 수우퍼 헤테로다인 수신기에서 주파수 변환회로의 이상적인 변환 이득은?

  1. 낮을수록 좋다.
  2. 클수록 좋다.
  3. 중간 정도가 좋다.
  4. 별 관계가 없다.
(정답률: 70%)
  • 클수록 좋다. 이유는 주파수 변환회로의 이상적인 변환 이득이 클수록 입력 신호의 강도를 증폭시키기 때문입니다. 이는 수신기의 민감도를 높이고 잡음의 영향을 줄여 성능을 향상시킵니다. 따라서 수우퍼 헤테로다인 수신기에서는 클수록 좋은 변환 이득을 가지는 것이 이상적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
