전자기기기능사 필기 기출문제복원 (2003-01-26)

전자기기기능사
(2003-01-26 기출문제)

목록

1과목: 전기전자공학

1. 용량이 같은 콘덴서 n개를 직렬 접속하면 콘덴서 용량은 1개일 경우의 몇 배로 되는가?

  1. n 배
  2. 1/n 배
  3. n-1 배
  4. 1/(n-1) 배
(정답률: 69%)
  • 콘덴서를 직렬 접속하면 전하는 각 콘덴서를 순서대로 통과하게 되므로 전하의 양은 각 콘덴서의 용량에 반비례하여 분배됩니다. 따라서 용량이 같은 콘덴서 n개를 직렬 접속하면 각 콘덴서에 전하는 전하의 양은 1/n이 되므로, 콘덴서 용량은 1/n 배가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 그림에서 직류 최대 출력을 얻기 위한 부하저항 RL 은 몇 Ω 인가?

  1. 4
  2. 7
  3. 10
  4. 14
(정답률: 53%)
  • 주어진 그림은 전류가 흐르는 회로를 나타내고 있습니다. 이 회로에서 RL은 부하저항을 의미합니다.

    직류 최대 출력을 얻기 위해서는 전류와 전압이 최대가 되어야 합니다. 이를 위해서는 RL이 적절한 값을 가져야 합니다.

    전압과 전류는 오옴의 법칙에 따라 V=IR로 연결되어 있습니다. 따라서 RL이 작을수록 전류는 커지고, RL이 클수록 전류는 작아집니다.

    그림에서 전압은 고정되어 있으므로, RL이 작을수록 전류는 커지고, RL이 클수록 전류는 작아집니다.

    전류가 최대가 되려면 RL이 최적의 값이어야 합니다. 이 값은 전압과 RL, 전류의 관계식인 P=VI=I^2R에서 구할 수 있습니다.

    P는 출력을 의미하므로, 최대 출력을 얻기 위해서는 RL이 P를 최대로 만드는 값이어야 합니다.

    따라서, RL이 10Ω일 때, P=VI=I^2R=2^2x10=40W로 최대 출력을 얻을 수 있습니다.

    따라서, 정답은 "10"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 전자의 정지 질량 mo 는 약 몇 ㎏ 인가?

  1. 9.107× 10-31
  2. 1.602× 10-19
  3. 8.061× 10-18
  4. 1.759× 1011
(정답률: 43%)
  • 전자의 정지 질량은 매우 작은 값이기 때문에 일반적으로 킬로그램(kg) 단위로 표시하지 않고, 킬로그램의 백만 분의 일(microgram, μg)이나 그보다 작은 단위로 표시합니다. 따라서 보기에서 "9.107× 10-31"이 정답인 이유는 전자의 정지 질량이 그 크기가 매우 작기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 그림과 같은 회로의 기능은?

  1. 전파 정류회로
  2. 반파 정류회로
  3. 배전압 전파 정류회로
  4. 배전압 반파 정류회로
(정답률: 44%)
  • 이 회로는 입력 신호의 전파를 정류하여 출력 신호로 전달하는 기능을 가지고 있습니다. 이때 입력 신호의 전압이 일정 이상이 되면 다이오드가 열리고 출력 신호로 전달되지만, 입력 신호의 전압이 일정 이하이면 다이오드가 닫혀서 출력 신호가 전달되지 않습니다. 이러한 기능으로 인해 이 회로는 "배전압 전파 정류회로"라고 불리게 되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 그림에서 C= 0.5㎌, R= 2kΩ일 때, 회로의 하한 차단 주파수 fL 은 몇 Hz 인가?

  1. 132
  2. 159
  3. 196
  4. 198
(정답률: 38%)
  • 이 문제는 저항과 콘덴서로 이루어진 저주파 통과 필터의 하한 주파수를 구하는 문제입니다.

    저주파 통과 필터의 하한 주파수는 다음과 같이 구할 수 있습니다.

    fL = 1 / (2πRC)

    여기서 R은 저항의 값, C는 콘덴서의 값입니다.

    따라서 문제에서 주어진 값으로 계산하면,

    fL = 1 / (2π x 0.5 x 10^-6 x 2 x 10^3)

    = 159 Hz

    따라서 정답은 "159"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 연산증폭기를 사용한 고입력저항 차동증폭기의 입력 저항은?

  1. 궤환저항 Rf에 의해 결정된다.
  2. 증폭기의 입력저항 R1 그 자체이다.
  3. 부하저항에 의해 결정된다.
  4. 궤환저항 Rf와 증폭기의 입력저항 R1의 합이다.
(정답률: 36%)
  • 연산증폭기를 사용한 고입력저항 차동증폭기의 경우, 입력 신호가 증폭기의 입력단에 인가되고, 이 신호는 증폭기의 입력저항 R1을 통해 증폭되는데, 이때 궤환저항 Rf는 증폭기의 피드백 회로에서 사용되므로 입력 저항과는 관련이 없다. 따라서, 증폭기의 입력저항 R1 그 자체가 입력 저항이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 크로스 오버 일그러짐은 증폭기를 어느 급으로 사용했을 때 생기는가?

  1. AB급
  2. A급
  3. B급
  4. C급
(정답률: 61%)
  • 크로스 오버 일그러짐은 증폭기의 급이 높을수록 발생할 가능성이 높아지기 때문에, B급 증폭기를 사용했을 때 생기는 것입니다. A급 이상의 증폭기는 고주파 신호를 더 정확하게 전달할 수 있지만, 저주파 신호를 처리하는 데는 적합하지 않기 때문에 일그러짐이 발생할 수 있습니다. 따라서 B급 증폭기를 사용하여 일그러짐을 최소화할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 신호 주파수가 2kHz, 최대 주파수 편이가 12kHz이면 변조 지수는 얼마인가?

  1. 3
  2. 6
  3. 10
  4. 12
(정답률: 73%)
  • 변조 지수는 최대 주파수 편이를 기준으로 계산됩니다. 변조 지수는 (최대 주파수 편이) / (신호 주파수)로 계산됩니다. 따라서, 이 문제에서 변조 지수는 12kHz / 2kHz = 6이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 변조도 40%의 AM파를 자승 검파했을 때 나타나는 신호파 출력의 왜율은 몇 % 인가?

  1. 1
  2. 4
  3. 10
  4. 40
(정답률: 41%)
  • 자승 검파를 거치면 AM파의 변조도가 제곱되어 40%의 AM파는 0.4^2 = 0.16의 변조도를 가지게 됩니다. 따라서 출력의 왜율은 16%가 됩니다. 이를 반올림하여 가장 가까운 보기인 "10"이 정답이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

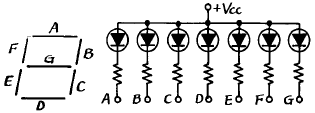

10. 그림의 7-세그먼트 디스플레이(FND 507)에서 7의 숫자를 나타내기 위한 방법은?

  1. A, B, C를 +Vcc에 결선한다.
  2. A, B, C를 접지시킨다.
  3. A, F, E를 +Vcc에 결선한다.
  4. A, F, E를 접지시킨다.
(정답률: 55%)
  • 7-세그먼트 디스플레이에서 숫자 7은 A, B, C 세그먼트가 모두 켜져야 하므로 A, B, C를 접지시켜서 모두 연결된 회로를 만들어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. T 플립플롭에 해당되는 것은?

(정답률: 50%)
  • T 플립플롭은 입력이 변할 때마다 출력이 반대로 바뀌는 특징을 가지고 있습니다. 그림에서 보면 입력이 0일 때 출력이 1이고, 입력이 1일 때 출력이 0인 것을 확인할 수 있습니다. 이러한 특징 때문에 T 플립플롭은 데이터의 반전이 필요한 경우에 사용됩니다. 따라서 정답은 ""입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 자장의 세기에 대한 설명이 잘못된 것은?

  1. 단위 길이당의 기자력과 같다.
  2. 수직 단면의 자력선 밀도와 같다.
  3. 단위 자극에 작용하는 힘과 같다.
  4. 자속밀도에 투자율을 곱한 것과 같다.
(정답률: 42%)
  • "자장의 세기"는 자기장이 얼마나 강한지를 나타내는 것으로, 단위 길이당의 기자력, 수직 단면의 자력선 밀도, 단위 자극에 작용하는 힘과 같은 의미를 가집니다. 하지만 "자속밀도에 투자율을 곱한 것과 같다"는 설명은 잘못된 것입니다. 자속밀도는 자기장의 세기와는 다른 개념으로, 자기장이 특정 공간에서 차지하는 부피의 비율을 나타내는 값입니다. 따라서 자속밀도에 투자율을 곱한 것은 자기장의 세기를 나타내는 것이 아니며, 올바른 설명이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 그림과 같은 회로가 공진되었을 때 공진 주파수는 약 몇 kHz 인가?

  1. 205
  2. 311
  3. 401
  4. 504
(정답률: 28%)
  • 이 회로는 병렬 공진 회로이며, 공진 주파수는 다음과 같이 계산됩니다.

    1/√(LC) = ω

    여기서 L은 인덕터, C는 캐패시터, ω은 각주파수입니다.

    주어진 회로에서 L = 10 mH, C = 0.1 μF 이므로,

    1/√(10 × 10^-3 × 0.1 × 10^-6) = 504.03

    따라서 공진 주파수는 약 504 kHz입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 그림의 회로는 어떤 회로인가?

  1. 위상제어 반파정류회로
  2. 위상제어 전파정류회로
  3. 위상제어 배전압정류회로
  4. 위상제어 3배압정류회로
(정답률: 49%)
  • 이 회로는 위상제어 반파정류회로입니다. 이는 다음과 같은 이유로 설명할 수 있습니다.

    - 회로의 구성 요소 중 다이오드 D1, D2는 반파정류기 역할을 합니다. 즉, 양의 반주기에서는 D1이 전류를 통과시키고 D2는 차단하며, 음의 반주기에서는 D2가 전류를 통과시키고 D1은 차단합니다.
    - 이 회로에서는 R1, R2, C1, C2가 위상제어 요소로 사용됩니다. 이들은 전압과 전류의 위상 차이를 조절하여 반파정류기의 동작을 제어합니다.
    - 위상제어 반파정류회로는 주로 전력 변환기나 전력 공급장치에서 사용됩니다. 이는 전압이나 전류의 변화에 민감하게 반응하여 안정적인 전력 공급을 유지할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 그림(a)의 회로에서 출력전압 V 2와 입력전압 V 1과의 비와 주파수의 관계를 조사하면 그림(b)와 같다. 이때 저역차단주파수 fL은 몇 Hz 인가?

(정답률: 47%)
  • 그림(b)에서 V2/V1이 0.707일 때의 주파수를 찾으면 저역차단주파수 fL을 구할 수 있다. 이때 V2/V1이 0.707일 때의 주파수는 1kHz이므로, fL은 1kHz가 된다. 따라서 정답은 ""이다.

    이유는 저역차단주파수 fL은 RC 회로에서 R과 C의 곱에 비례하므로, R과 C의 값이 주어졌을 때 fL을 계산할 수 있다. 이 문제에서는 R과 C의 값이 주어지지 않았으므로, V2/V1이 0.707일 때의 주파수를 찾아서 fL을 구하는 방법을 사용하였다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반

16. 폭이 2μs이고 주기가 20μs인 펄스의 듀티 싸이클은?

  1. 0.1
  2. 1
  3. 10
  4. 40
(정답률: 40%)
  • 드윕 싸이클은 펄스의 폭과 주기를 이용하여 계산할 수 있습니다. 듀티 싸이클은 폭이 주기에 대해 차지하는 비율을 나타내므로, 폭을 주기로 나눈 값이 듀티 싸이클이 됩니다. 따라서, 이 문제에서는 폭이 2μs이고 주기가 20μs이므로, 듀티 싸이클은 2/20 = 0.1이 됩니다. 따라서, 정답은 "0.1"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 오류(Error)를 검출하여 교정까지 할 수 있는 코드는?

  1. Parity bit
  2. Hamming code
  3. Biquinary code
  4. 3-out-of-5 code
(정답률: 66%)
  • Hamming code는 데이터 전송 중 발생할 수 있는 오류를 검출하고 교정할 수 있는 코드입니다. 이를 위해 데이터에 추가적인 비트를 추가하여 오류 검출 및 교정을 수행합니다. 따라서 Hamming code는 오류 검출 및 교정을 위한 코드로, 다른 보기들은 오류 검출만을 수행하거나 다른 목적을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 어떤 데이터를 읽거나 기억시키는 명령이 시작된 순간부터 명령의 수행이 완료되는 순간까지 소요되는 시간을 무엇이라 하는가?

  1. Access time
  2. Cycle time
  3. Seek time
  4. Fetch time
(정답률: 43%)
  • Access time은 데이터에 접근하여 읽거나 기억시키는 명령의 시작부터 완료까지 걸리는 시간을 의미합니다. 다른 보기들은 각각 다른 의미를 가지고 있지만, Access time은 명령의 수행 시간을 나타내는 가장 적절한 용어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 마이크로프로세서 중 연산 속도가 가장 빠른 것은?

  1. 4bit 마이크로프로세서
  2. 8bit 마이크로프로세서
  3. 16bit 마이크로프로세서
  4. 32bit 마이크로프로세서
(정답률: 77%)
  • 32bit 마이크로프로세서가 연산 속도가 가장 빠른 이유는, 비트 수가 높을수록 한 번에 처리할 수 있는 데이터 양이 많아지기 때문입니다. 따라서 32bit 마이크로프로세서는 4bit, 8bit, 16bit 마이크로프로세서보다 더 많은 양의 데이터를 한 번에 처리할 수 있으므로 연산 속도가 빠릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 특정한 비트 또는 문자를 삭제 하는데 가장 적합한 연산은?

  1. AND
  2. OR
  3. MOVE
  4. COMPLEMENT
(정답률: 72%)
  • AND 연산은 두 비트가 모두 1일 때만 결과가 1이 되므로, 특정한 비트나 문자를 삭제하기에 가장 적합합니다. 예를 들어, 0과 AND 연산을 하면 항상 0이 되므로 해당 비트를 삭제할 수 있습니다. 또한, AND 연산을 이용하여 특정한 비트를 0으로 만들면 해당 비트를 삭제하는 효과를 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 컴퓨터가 이해할 수 있는 언어로 변환 과정이 필요없는 언어는?

  1. Assembly
  2. COBOL
  3. Machine Language
  4. LISP
(정답률: 81%)
  • Machine Language은 컴퓨터가 직접 이해할 수 있는 0과 1로 이루어진 이진 코드로 작성된 언어이기 때문에 변환 과정이 필요하지 않습니다. Assembly, COBOL, LISP는 모두 사람이 이해하기 쉬운 고급 언어이므로 컴퓨터가 이해할 수 있는 이진 코드로 변환되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 데이터의 흐름을 중심으로 시스템 전체의 작업 내용을 종합적으로 나타낸 순서도는?

  1. 개략 순서도
  2. 세부 순서도
  3. 시스템 순서도
  4. 프로그램 순서도
(정답률: 66%)
  • 시스템 순서도는 데이터의 흐름을 중심으로 시스템 전체의 작업 내용을 종합적으로 나타내는 순서도이기 때문에 정답입니다. 다른 보기들은 보다 구체적인 작업 내용을 나타내는 순서도들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 주기억장치의 속도를 중앙처리장치의 속도로 증가시키기 위해 개발된 기억장치는?

  1. 가상 기억장치
  2. 플로피 디스크 기억장치
  3. 하드 디스크 기억장치
  4. 캐시 기억장치
(정답률: 86%)
  • 캐시 기억장치는 중앙처리장치와 가까운 위치에 있어서 데이터를 빠르게 전송할 수 있고, 작은 용량의 메모리를 가지고 있어서 접근 시간이 매우 빠릅니다. 따라서 주기억장치의 속도를 중앙처리장치의 속도로 증가시키기 위해 개발된 기억장치로 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 컴퓨터의 용량 1Mbyte를 이론적으로 나타낸 것은?

  1. 1,000,000byte
  2. 1,024,000byte
  3. 1,038,576byte
  4. 1,048,576byte
(정답률: 48%)
  • 컴퓨터에서 데이터를 저장할 때 사용하는 가장 작은 단위는 바이트(byte)입니다. 1바이트는 8비트(bit)로 이루어져 있으며, 1비트는 0 또는 1의 값을 가질 수 있습니다. 따라서 1Mbyte는 1,000,000바이트가 아니라 1,048,576바이트입니다. 이는 2의 20승(2^20)과 같은 값으로, 컴퓨터에서 용량을 계산할 때는 2의 거듭제곱을 사용하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 기억장치에 기억된 프로그램을 해독하고, 해독된 내용에 따라 동작하도록 지시하는 기능은?

  1. 출력 기능
  2. 연산 기능
  3. 기억 기능
  4. 제어 기능
(정답률: 77%)
  • 기억장치에 저장된 프로그램을 해독하고, 그 내용에 따라 컴퓨터의 동작을 제어하는 것이 제어 기능입니다. 이는 프로그램의 실행 흐름을 결정하고, 다음에 실행할 명령어를 선택하는 등 컴퓨터의 전반적인 동작을 제어하는 역할을 합니다. 따라서 제어 기능은 컴퓨터의 핵심적인 기능 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 서브루틴의 복귀 어드레스가 보관되는 곳은?

  1. 스택
  2. 프로그램 카운터
  3. 데이터 버스
  4. 입ㆍ출력 버스
(정답률: 75%)
  • 서브루틴이 호출될 때, 현재 실행 중인 메인 루틴의 복귀 어드레스는 스택에 저장됩니다. 서브루틴이 실행을 마치고 반환될 때, 스택에서 복귀 어드레스를 꺼내어 메인 루틴으로 돌아갑니다. 따라서 서브루틴의 복귀 어드레스가 보관되는 곳은 스택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 마이크로프로세서의 버스(BUS)는 크게 세 가지로 구분할 수 있다. 보기에서 올바르게 고른 것은?

  1. A, B, C
  2. A, C, D
  3. A, C, E
  4. B, D, E
(정답률: 75%)
  • 버스는 데이터 버스, 주소 버스, 제어 버스로 구분된다. 따라서 정답은 A, C, E이다.

    - A: 데이터 버스
    - C: 제어 버스
    - E: 주소 버스
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 그림의 연산 결과를 올바르게 나타낸 것은?

  1. 0001
  2. 0101
  3. 0111
  4. 1111
(정답률: 85%)
  • 두 개의 2진수를 더할 때, 같은 자리의 수가 모두 1이면 그 자리의 결과는 0이 되고, 자리 올림이 발생한다. 따라서, 첫 번째 자리에서는 1과 1을 더해 0이 되고, 자리 올림이 발생한다. 두 번째 자리에서는 1과 0을 더해 1이 되고, 자리 올림이 발생하지 않는다. 세 번째 자리에서는 1과 1을 더해 0이 되고, 자리 올림이 발생한다. 네 번째 자리에서는 1과 1을 더해 0이 되고, 자리 올림이 발생한다. 따라서, 결과는 "0111"이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 브라운관 오실로스코프에서 다음과 같은 그림을 얻었다. 이것은 무엇을 측정한 파형인가? (단, A=3이고, B=1이다.)

  1. 100[%] AM 변조파
  2. 주파수 f1과 f2의 고주파
  3. 75[%] AM 변조파
  4. 50[%] AM 변조파
(정답률: 63%)
  • 이 그림은 AM 변조파를 측정한 것이다. AM 변조란, 진폭 변조를 의미하며, 원래의 고주파 신호에 진폭을 변화시켜 새로운 신호를 만드는 것이다. 이 그림에서는 원래의 고주파 신호가 A sin(2πf1t)이고, 이것이 B sin(2πf2t)의 진폭 변조를 받아 새로운 신호가 만들어졌다. 이 새로운 신호의 진폭은 원래의 신호의 진폭에 따라 변화하며, 최대 진폭은 (A+B)이고, 최소 진폭은 (A-B)이다. 이 그림에서는 최대 진폭이 4이고, 최소 진폭이 2이므로, 진폭 변화의 크기는 (4-2)/2 = 1이다. 따라서, 이 신호의 진폭 변조의 깊이는 1/3 = 33.3[%]이다. 하지만, 이 신호는 원래의 고주파 신호의 진폭에 대해 변화하므로, 이것을 AM 변조파로 볼 수 있다. 이 변조파의 진폭 변화의 깊이는 1/3이고, 원래의 고주파 신호의 진폭에 대한 변화의 비율은 (A+B)/A = 4/3 = 133.3[%]이다. 따라서, 이 그림은 50[%] AM 변조파를 측정한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 고주파 전류측정에 적합한 계기는?

  1. 열전대형
  2. 가동코일형
  3. 전류력계형
  4. 가동철편형
(정답률: 41%)
  • 고주파 전류는 전류가 빠르게 변화하기 때문에 전류를 측정하는데 있어서 높은 민감도와 빠른 응답속도가 필요합니다. 이에 따라 열전대형이 적합한 계기입니다. 열전대형은 열전효과를 이용하여 전류를 측정하는데, 높은 민감도와 빠른 응답속도를 가지고 있기 때문에 고주파 전류측정에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자측정

31. 정밀급으로 많이 사용되며 교류, 직류에 사용 하여도 동일 지시를 하지만 외부 자계의 영향을 받기 쉬운 계기는?

  1. 가동철편형
  2. 전류력계형
  3. 정전형
  4. 가동코일형
(정답률: 51%)
  • 전류력계형은 외부 자계의 영향을 받기 쉬운 계기입니다. 이는 전류력계형이 전류를 측정하기 위해 전류가 흐르는 회로에 직접적으로 연결되어 있기 때문입니다. 따라서 외부 자계의 영향을 받으면 전류 측정값이 왜곡될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 최대지시 전압 1[V], 내부저항 1[㏀]인 DC 전압계로 DC 100[V]를 측정하려면 배율기 저항값은 몇 [㏀]인가?

  1. 9.9
  2. 10
  3. 99
  4. 100
(정답률: 51%)
  • 배율기의 저항값은 측정하려는 전압의 1/1000 이 되어야 합니다. 따라서 DC 100[V]를 측정하기 위해서는 100/1 = 100배의 배율이 필요합니다. 이를 위해 배율기의 저항값은 1/100 = 0.01[㏀]이 되어야 합니다. 그러나 내부저항이 1[㏀]이므로, 전압계와 배율기의 병렬 저항은 1/2[㏀]이 됩니다. 이를 이용하여 전압분배 법칙을 적용하면, 전압계에 인가되는 전압은 100/2 = 50[V]가 됩니다. 따라서 배율기의 저항값은 (100-50)/50 * 1[㏀] = 50/50 * 1[㏀] = 1[㏀]이 됩니다. 이 값의 역수인 1/1[㏀] = 1000[mΩ]이므로, 배율기의 저항값은 1000-1 = 999[mΩ] = 99[㏀]이 됩니다. 따라서 정답은 "99"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 열전쌍형 전류계는 다음 어느 효과를 이용하는가?

  1. 톰슨 효과
  2. 펠티어 효과
  3. 피에조 효과
  4. 지벡 효과
(정답률: 48%)
  • 열전쌍형 전류계는 지벡 효과를 이용합니다. 지벡 효과는 두 개의 서로 다른 금속이 만나는 부분에서 전기적으로 차이가 발생하는 현상입니다. 이 차이는 온도에 따라 변화하므로, 열전쌍형 전류계는 이 차이를 이용하여 온도를 측정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 정재파 비(VSWR)가 2 일 때 반사 계수는?

  1. 1/2
  2. 1/3
  3. 1/4
  4. 1/5
(정답률: 67%)
  • 정재파 비(VSWR)가 2일 때, 반사 계수는 1/3입니다.

    반사 계수는 전기적으로 연결된 두 장치 간의 신호 전달 효율을 나타내는 값으로, 0과 1 사이의 값을 가집니다. VSWR은 전기적으로 연결된 두 장치 간의 임피던스 불일치로 인해 발생하는 신호 반사의 정도를 나타내는 값으로, 1과 무한대 사이의 값을 가집니다.

    VSWR이 2일 때, 반사 계수는 1/3입니다. 이는 VSWR과 반사 계수 간의 수학적인 관계식을 이용하여 구할 수 있습니다. VSWR과 반사 계수 간의 관계식은 다음과 같습니다.

    VSWR = (1 + Γ) / (1 - Γ)

    여기서 Γ는 반사 계수를 나타냅니다. 이 식을 반사 계수에 대해 정리하면 다음과 같습니다.

    Γ = (VSWR - 1) / (VSWR + 1)

    따라서 VSWR이 2일 때, 반사 계수는 다음과 같이 계산됩니다.

    Γ = (2 - 1) / (2 + 1) = 1/3

    따라서 정답은 "1/3"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 전압계와 전류계를 그림과 같이 접속하고 부하 전력을 측정하려고 한다. 이들 계기의 지시가 각각 100[V], 5[A]일 때의 부하 전력은? (단, 전압계의 내부저항은 500[Ω ]이다.)

  1. 480[W]
  2. 500[W]
  3. 650[W]
  4. 750[W]
(정답률: 29%)
  • 전압계와 전류계가 직렬로 연결되어 있으므로, 전류계를 통해 흐르는 전류는 전압계를 통해 측정된 전압과 같다. 따라서 부하 전력은 전압과 전류의 곱으로 계산할 수 있다. 전압은 100[V]이고, 전류는 5[A]이므로 부하 전력은 100[V] × 5[A] = 500[W]이다. 하지만 전압계의 내부저항이 500[Ω]이므로, 실제 부하 전력은 전압계의 내부저항으로 인해 감소한다. 이를 고려하여 부하 전력은 100[V] × (5[A] - 100[V]/500[Ω]) = 480[W]이다. 따라서 정답은 "480[W]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 정현파/구형파 발진기에서 정현파를 구형파로 만드는데 쓰이는 회로는?

  1. 적분 증폭회로
  2. 미분 증폭회로
  3. 시미트 회로
  4. 밀러 회로
(정답률: 63%)
  • 정현파는 주기적인 파형이며, 구형파는 비주기적인 파형입니다. 따라서 정현파를 구형파로 만들기 위해서는 주기적인 파형을 비주기적인 파형으로 변환해야 합니다. 이를 위해 사용되는 회로가 시미트 회로입니다. 시미트 회로는 입력 신호가 일정 임계값을 넘으면 출력 신호가 전환되는 회로로, 이를 이용하여 주기적인 파형을 비주기적인 파형으로 변환할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 디지털 전압계(DVM)의 회로 방식 중 합당하지 않는 것은?

  1. 카운터 회로
  2. 비교 회로
  3. 함수 발생 회로
  4. 증폭 회로
(정답률: 32%)
  • 디지털 전압계(DVM)는 디지털 신호를 이용하여 전압을 측정하는 기기입니다. 이를 위해 아날로그 신호를 디지털 신호로 변환하는 과정이 필요합니다. 이 과정에서 증폭 회로를 사용하는 것은 합당하지 않습니다. 증폭 회로는 입력 신호를 증폭시켜 출력하는 회로로, 입력 신호의 크기에 따라 출력 신호의 크기가 달라지기 때문에 정확한 측정이 어렵습니다. 따라서 DVM에서는 카운터 회로, 비교 회로, 함수 발생 회로 등을 사용하여 정확한 측정을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 절연물의 유전체 손실각을 측정하는데 쓰이는 브리지는?

  1. 맥스웰 브리지(Maxwell bridge)
  2. 셰링 브리지(Schering bridge)
  3. 하트숀 브리지(Hartshorn bridge)
  4. 헤이 브리지(Hay bridge)
(정답률: 72%)
  • 절연물의 유전체 손실각은 주로 고주파에서 발생하므로, 셰링 브리지는 고주파에서 측정이 가능한 브리지이기 때문입니다. 셰링 브리지는 고주파에서의 저항과 유도성을 측정하여 유전체 손실각을 계산하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 휘스톤 브리지법에 해당하는 측정법은?

  1. 편위법
  2. 영위법
  3. 직편법
  4. 반경사법
(정답률: 63%)
  • 휘스톤 브리지법은 전기 저항을 측정하는 방법 중 하나로, 영위법에 해당합니다. 이는 전류와 전압을 측정하여 저항을 계산하는 방법으로, 가장 일반적으로 사용되는 측정법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 디지털 신호를 아날로그 신호로 바꾸는 장치는?

  1. D/A 변환기
  2. A/D 변환기
  3. 디지털 전압계
  4. 주파수계
(정답률: 84%)
  • 디지털 신호는 0과 1로 이루어진 이진수로 표현되는데, 이를 아날로그 신호로 변환하기 위해서는 이진수를 아날로그 전압이나 전류로 변환해야 합니다. 이를 위해 사용되는 장치가 D/A 변환기입니다. D/A 변환기는 디지털 신호를 입력받아 이를 아날로그 전압이나 전류로 변환하여 출력하는 장치입니다. 따라서 디지털 신호를 아날로그 신호로 변환하는 데 사용되는 장치는 D/A 변환기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 유도가열은 주로 어떤 작용을 이용한 것인가?

  1. 유전체 손
  2. 맴돌이 전류손
  3. 히스테리시스손
  4. 동손
(정답률: 57%)
  • 유도가열은 전자기장의 변화에 의해 전기적으로 유도된 전류를 이용하여 물체를 가열하는 방식입니다. 이때, 맴돌이 전류손(또는 와전류손)은 전자기장의 변화에 따라 생성되는 교류 전류를 이용하여 물체를 가열하는 방식입니다. 따라서 맴돌이 전류손이 유도가열에 주로 이용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 음파의 속도 V는? (단, 기체나 액체의 체적탄성율 K, 물질의 밀도 ρ 이다.)

  4. V=Kρ
(정답률: 67%)
  • 음파의 속도는 K와 ρ의 곱으로 나타낼 수 있습니다. 이는 음파가 특정한 물질에서 전파될 때, 그 물질의 체적탄성율과 밀도에 영향을 받기 때문입니다. 따라서 V=Kρ가 정답이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 압력을 변위로 변화하는 것은?

  1. 스프링
  2. 포텐쇼미터
  3. 전자석
  4. 유도형 변환기
(정답률: 81%)
  • 스프링은 탄성력을 가지고 있어 압력이 가해지면 그에 따라 변위가 발생합니다. 따라서 압력을 변위로 변화시키는데 적합한 재료입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 섬유제품의 염색에 이용되는 초음파의 작용은?

  1. 응집작용
  2. 확산작용
  3. 에멀션화작용
  4. 분산작용
(정답률: 58%)
  • 초음파는 섬유제품 내부의 분자들을 진동시키면서 열을 발생시키고, 이로 인해 염료 분자들이 섬유 내부로 확산되어 염색이 이루어지게 됩니다. 이러한 작용을 확산작용이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 납땜이 잘되지 않는 알루미늄의 납땜에 이용되는 초음파의 성질은 ?

  1. 초음파 응집
  2. 초음파 용접
  3. 초음파 탐상
  4. 초음파 진동
(정답률: 49%)
  • 알루미늄은 납땜이 어려운 금속 중 하나입니다. 이는 알루미늄의 표면이 산화되어 있어서 납이 잘 달라붙지 않기 때문입니다. 따라서 알루미늄의 납땜에는 초음파가 이용됩니다. 초음파는 고주파수의 음파로, 진동수가 높아서 매우 짧은 파장을 가집니다. 이러한 파장은 알루미늄 표면의 산화층을 깨끗하게 제거해주고, 납이 잘 달라붙도록 도와줍니다. 따라서 초음파의 성질 중에서 "진동"이 알루미늄의 납땜에 이용되는 이유입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자기기 및 음향영상기기

46. 초음파를 이용하여 강물의 깊이를 측정하려고 한다. 반사파가 도달하기까지 0.5초 걸렸을 때 강물의 깊이는 몇 [m]인가? (단, 강물에서 초음파의 속도는 1400[m/sec] 이다.)

  1. 70[m]
  2. 230[m]
  3. 350[m]
  4. 700[m]
(정답률: 66%)
  • 초음파가 발사된 후 반사파가 도달하기까지 걸린 시간은 0.5초이다. 이때, 반사파가 발사된 위치까지 가는 거리는 초음파의 속도와 시간을 곱한 값이다.

    반사파가 발사된 위치까지 가는 거리 = 초음파의 속도 × 시간
    = 1400[m/sec] × 0.5[sec]
    = 700[m]

    하지만, 이 거리는 반사파가 발사된 위치에서 강물 바닥까지 내려가고 다시 올라와서 초음파 수신기까지 오는 거리가 아니다. 따라서, 이 거리를 반으로 나누어 강물의 깊이를 구해야 한다.

    강물의 깊이 = 반사파가 발사된 위치까지 가는 거리 ÷ 2
    = 700[m] ÷ 2
    = 350[m]

    따라서, 정답은 "350[m]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 그림과 같은 되먹임계의 관계식 중 옳은 것은?

(정답률: 56%)
  • 먹이의 양이 증가하면 그에 따라 포식자의 개체 수도 증가하게 되고, 이는 다시 포식자의 개체 수 감소로 이어진다. 이러한 관계식을 되먹임계라고 하며, 이 중에서도 ""가 옳은 것은 먹이의 양이 증가하면 포식자의 개체 수도 증가하게 되는 것이 자연스러운 현상이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 미분 요소의 전달함수는?

  1. G(S) = K/
  2. G(S) = K(1+ST)
  3. G(S) = 1/(KS)
  4. G(S) = KS
(정답률: 48%)
  • 미분 요소는 입력 신호의 변화량을 출력 신호로 변환하는 기능을 수행합니다. 이때 변환된 출력 신호의 크기는 입력 신호의 크기와 일정한 비례 관계에 있습니다. 따라서 전달함수는 입력 신호와 출력 신호의 비례 관계를 나타내는 식으로 표현됩니다. 이 중에서 "G(S) = KS"가 정답인 이유는 입력 신호와 출력 신호가 비례 관계에 있으며, 비례 상수 K가 전달함수의 기울기를 결정하기 때문입니다. 즉, 입력 신호가 증가하면 출력 신호도 K만큼 증가하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 공항에 수색레이더(SRE)와 정측레이더(PAR)의 두 레이더가 설치된 항법 보조장치는?

  1. 거리측정 장치
  2. 고도측정 장치
  3. ILS 장치
  4. 지상제어 진입 장치(GCA)
(정답률: 62%)
  • 수색레이더와 정측레이더는 비행기의 위치와 고도를 측정하는데 사용되는 장치입니다. 이 두 레이더를 이용하여 비행기의 위치와 고도를 정확하게 파악하고, 이를 기반으로 안전한 착륙을 돕는 항법 보조장치가 필요합니다. 이 중에서 지상제어 진입 장치(GCA)는 비행기가 착륙할 때 지상에서 비행기를 안내하는 시스템으로, 비행기의 위치와 고도를 정확하게 파악하여 지상에서 안내를 제공합니다. 따라서, 수색레이더와 정측레이더와 함께 지상제어 진입 장치(GCA)가 설치된 항법 보조장치가 비행기의 안전한 착륙을 돕습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 전자 냉동기는 다음 어떤 효과를 응용한 것인가?

  1. 제에백 효과(Seebeck effect)
  2. 펠티어 효과(Peltier effect)
  3. 톰슨 효과(Thomson effect)
  4. 주울 효과(Joule effect)
(정답률: 88%)
  • 전자 냉동기는 펠티어 효과를 응용한 것입니다. 펠티어 효과는 전기가 흐르는 두 접합부에 열이 발생하거나 흡수되는 현상을 말합니다. 이를 이용하여 전자 냉동기는 전기를 통해 열을 이동시켜 냉각을 실현합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 태양전지는 다음의 무슨 효과를 이용한 것인가?

  1. 광전자 방출효과
  2. 광전도 효과
  3. 광증폭 효과
  4. 광기전력 효과
(정답률: 77%)
  • 태양전지는 광기전력 효과를 이용합니다. 광기전력 효과란, 광선이 반도체 내부로 들어가면 전자와 양공이 발생하여 전기적인 에너지를 만들어내는 현상입니다. 이를 이용하여 태양광을 전기로 변환하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 텔레비전 수상기에 고주파 증폭회로를 설계하는 이유 중 가장 관계가 먼 것은?

  1. 감도를 높인다.
  2. 영상방해를 개선한다.
  3. S/N를 개선한다.
  4. 인입현상을 개선한다.
(정답률: 41%)
  • 고주파 증폭회로는 주로 수신기에서 사용되며, 인입현상은 수신기에서 발생하는 현상 중 하나입니다. 따라서 고주파 증폭회로를 설계함으로써 인입현상을 개선할 수 있습니다. 감도를 높이는 것은 수신감도를 높이는 것이며, 영상방해를 개선하거나 S/N을 개선하는 것은 수신신호의 품질을 개선하는 것입니다. 이와는 관계가 덜합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. TV 송신안테나의 전력을 100[W]에서 200[W]로 올리면 같은 지점에서 전계강도는 얼마로 변하는가?

  1. 약 1.4배
  2. 약 1.5배
  3. 약 1.6배
  4. 약 1.7배
(정답률: 48%)
  • 전력과 전계강도는 비례 관계에 있으므로 전력이 2배가 되면 전계강도도 2배가 됩니다. 따라서 전계강도는 100[W]일 때와 200[W]일 때의 비율은 2:1이 됩니다. 이를 간단화하면 2/1 = 1.4(소수점 아래는 버림) 이므로, 전계강도는 약 1.4배가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. AVC의 작용으로 옳은 것은?

  1. 주파수 조정 작용
  2. 잡음 억제 작용
  3. 파형 교정 작용
  4. 이득 조정 작용
(정답률: 44%)
  • AVC는 Automatic Volume Control의 약자로, 자동 음량 조절 기능을 가진 회로입니다. 이 회로는 수신된 신호의 강도에 따라 이득을 조절하여 일정한 음량을 유지합니다. 이를 통해 신호의 강도가 약해져도 일정한 음량으로 들을 수 있으므로, 이득 조정 작용이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 잡음 전압이 10[㎶]이고 신호 전압이 10[V]일 때, S/N은 몇 [㏈]인가?

  1. -60[㏈]
  2. -120[㏈]
  3. -80[㏈]
  4. -40[㏈]
(정답률: 50%)
  • S/N은 신호 전압과 잡음 전압의 비율에 로그를 취한 값입니다. 따라서 S/N은 다음과 같이 계산됩니다.

    S/N = 20log10(신호 전압/잡음 전압)
    = 20log10(10V/10[㎶])
    = 20log10(10,000)
    = 20 x 4
    = 80[㏈]

    따라서, 보기에서 정답이 "-120[㏈]" 인 이유는 오답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. -80[㏈]의 감도를 가진 마이크로폰에 1[μ bar]의 음압을 주었을 때 출력전압은 몇[㎷]인가?

  1. 10
  2. 1
  3. 0.1
  4. 0.01
(정답률: 49%)
  • -80[㏈]의 감도는 1[V/Pa]에 해당합니다. 따라서 1[μ bar]의 음압은 0.1[Pa]에 해당합니다.

    마이크로폰의 출력전압은 음압과 감도의 곱으로 계산됩니다. 따라서 출력전압은 0.1[V]가 됩니다.

    정답은 "0.1"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 비디오 신호를 기록 재생하기 위하여 필요한 조건이 아닌 것은?

  1. 비디오 헤드의 크기를 작게 한다.
  2. 비디오 헤드의 갭을 좁게 한다.
  3. 비디오 헤드와 자기테이프의 상대속도를 크게 한다.
  4. 비디오 신호를 변조해서 기록한다.
(정답률: 47%)
  • 비디오 헤드의 크기를 작게 한다는 것은 헤드가 자기 테이프의 좁은 영역에 더 많은 자기 신호를 기록할 수 있도록 만드는 것입니다. 따라서 이것은 비디오 신호를 기록하기 위한 필수적인 조건 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 주파수가 30[㎒]인 전파가 공중에 퍼질 때의 파장은? (단, 전파의 속도 腫 3 x 108[m/sec]이다.)

  1. 100[m]
  2. 20[m]
  3. 10[m]
  4. 3[m]
(정답률: 41%)
  • 전파의 파장은 전파의 속도를 주파수로 나눈 값으로 계산할 수 있습니다. 따라서, 이 문제에서는 다음과 같이 계산할 수 있습니다.

    파장 = 전파의 속도 ÷ 주파수
    = 3 x 10^8 ÷ 30 x 10^6
    = 10[m]

    따라서, 주파수가 30[㎒]인 전파가 공중에 퍼질 때의 파장은 10[m]입니다. 이는 전파의 속도와 주파수에 따라 결정되는 것으로, 주파수가 낮을수록 파장이 길어지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 태양 전지에서 음극 단자가 연결된 부분의 구성 물질은?

  1. P 형 실리콘
  2. N 형 실리콘
  3. 셀렌
  4. 붕소
(정답률: 83%)
  • 태양 전지에서 음극 단자는 전자를 공급하는 부분입니다. 이를 위해 N 형 실리콘이 사용됩니다. N 형 실리콘은 산소와 함께 불순물인 인을 첨가하여 만들어지며, 이로 인해 자유 전자가 많아져 전기 전달성이 높아집니다. 따라서 음극 단자에는 N 형 실리콘이 사용되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 일반적으로 수우퍼 헤테로다인 수신기에서 주파수 변환회로의 이상적인 변환 이득은?

  1. 낮을수록 좋다.
  2. 클수록 좋다.
  3. 중간 정도가 좋다.
  4. 별 관계가 없다.
(정답률: 73%)
  • 클수록 좋다. 이유는 주파수 변환 회로의 이상적인 변환 이득이 클수록 입력 신호의 강도를 증폭시키기 때문입니다. 이는 수신기의 민감도를 높이고 잡음을 줄이는 데 도움이 됩니다. 따라서 수신기의 성능을 향상시키는 데 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
