전자기기기능사 필기 기출문제복원 (2002-10-06)

전자기기기능사
(2002-10-06 기출문제)

목록

1과목: 전기전자공학

1. 기전력 1.5V, 전류용량 1A인 건전지 6개가 있다. 이것을 직.병렬로 연결하여 3V, 3A의 출력을 얻으려면 어떻게 접속하여야 하는가?

  1. 6개 모두 직렬 연결
  2. 6개 모두 병렬 연결
  3. 2개 직렬 연결한 것을 3조 병렬 연결
  4. 3개 직렬 연결한 것을 2조 병렬 연결
(정답률: 82%)
  • 기전력 1.5V인 건전지를 직렬 연결하면 전압이 누적되어 6개를 직렬 연결하면 9V의 전압을 얻을 수 있습니다. 하지만 전류용량은 그대로 1A입니다. 따라서 6개를 직렬 연결하면 9V, 1A의 출력을 얻을 수 있습니다.

    반면에 건전지를 병렬 연결하면 전압은 그대로 유지되고 전류용량이 누적됩니다. 따라서 6개를 병렬 연결하면 1.5V, 6A의 출력을 얻을 수 있습니다.

    하지만 문제에서 요구하는 출력은 3V, 3A입니다. 따라서 건전지를 직렬 연결하여 전압을 높이고, 이를 2개씩 묶어 병렬 연결하여 전류용량을 높이는 방법을 사용해야 합니다. 이렇게 하면 2개를 직렬 연결하면 3V, 1A의 출력을 얻을 수 있고, 이를 3조 병렬 연결하면 전류용량이 누적되어 3V, 3A의 출력을 얻을 수 있습니다. 따라서 정답은 "2개 직렬 연결한 것을 3조 병렬 연결"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 쿨롱의 법칙에 맞는 식은?

(정답률: 56%)
  • 쿨롱의 법칙은 전하와 전하 사이의 힘을 나타내는 법칙으로, 두 전하 사이의 힘은 전하의 크기와 거리의 제곱에 반비례한다는 것을 말합니다. 따라서, 보기에서 주어진 식은 쿨롱의 법칙에 맞는 식으로, F는 두 전하 사이의 힘, k는 쿨롱 상수, q1과 q2는 각각의 전하의 크기, r은 두 전하 사이의 거리를 나타냅니다. 따라서, ""이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 도통상태의 SCR을 턴 오프(turn off)시키는 방법으로 적당하지 않은 것은?

  1. 게이트에 (-)펄스를 가한다.
  2. 애노드 전류를 차단한다.
  3. 애노드 전류를 유지전류 이하로 낮게 한다.
  4. 애노드와 캐소드간에 역방향으로 전압을 가한다.
(정답률: 31%)
  • 게이트에 (-)펄스를 가하는 것은 SCR을 턴 오프시키는 방법 중 하나이지만, 이 방법은 적당하지 않은 방법입니다. 이유는 게이트에 (-)펄스를 가하면 SCR이 강제로 턴 오프되는 것이 아니라, SCR의 게이트-캐소드 저항이 감소하여 SCR이 동작하지 않는 상태가 되는 것입니다. 이는 SCR의 동작을 제어하는데 있어서 정확한 제어가 어렵고, 불안정한 동작을 유발할 수 있기 때문입니다. 따라서 SCR을 턴 오프시키는 방법으로는 애노드 전류를 차단하거나, 애노드 전류를 유지전류 이하로 낮게 하는 방법, 애노드와 캐소드간에 역방향으로 전압을 가하는 방법이 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 브리지 정류회로에서 입력전압이 9V의 정현파라면 다이오드 1개에 걸리는 최대 역전압[PIV]은 몇 V 인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 9√2
  2. 9
  3. 18√2
  4. 18
(정답률: 59%)
  • 브리지 정류회로에서 입력전압이 9V의 정현파라면, 다이오드 2개가 직렬로 연결되어 있으므로, 전압이 9V인 경우에는 각 다이오드에 4.5V의 전압이 걸립니다. 이때, 다이오드의 최대 역전압[PIV]은 전압이 걸린 다이오드의 양쪽 끝에 걸리는 전압의 합과 같습니다. 따라서, 한 개의 다이오드에 걸리는 최대 역전압[PIV]은 4.5V × √2 ≈ 6.37V 입니다. 두 개의 다이오드가 직렬로 연결되어 있으므로, 전압이 9V인 경우에는 각 다이오드에 4.5V의 전압이 걸리므로, 두 다이오드에 걸리는 최대 역전압[PIV]은 4.5V × √2 × 2 ≈ 9V × √2 입니다. 따라서, 정답은 "9√2" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 단상반파 정류회로에서 정류효율은 이론적 최대값이 몇 % 인가?

  1. 40.6
  2. 50
  3. 81.2
  4. 100
(정답률: 42%)
  • 단상반파 정류회로에서 정류효율은 이론적 최대값인 40.6%이다. 이는 다이오드가 전류를 흐르게 하는 시간과 흐르지 않게 하는 시간이 반으로 나뉘기 때문에, 전압의 평균값이 입력전압의 절반에 해당하는 것으로 계산되기 때문이다. 즉, 이론적으로 최대 40.6%의 전압이 출력될 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 변조도 80%의 진폭변조파를 자승검파했을 때 나타나는 신호파 출력의 왜율은?

  1. 15
  2. 20
  3. 25
  4. 30
(정답률: 62%)
  • 진폭변조파를 자승검파하면 원래의 진폭의 제곱에 비례하는 출력이 나오게 됩니다. 따라서 변조도가 80%인 경우, 출력의 왜율은 0.8^2 = 0.64 이 됩니다. 이를 백분율로 나타내면 64%가 되며, 이는 보기 중에서 "20"에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 그림과 같은 발진회로가 지속 발진을 하기 위한 트랜지스터의 전류증폭률 hfe는 어떤 조건이어야 하는가?

  1. hfe = ω2 L C2
  2. hfe = ω2 L2 C22
  3. hfe = ω2 L2 C2
  4. hfe = ω L C2
(정답률: 49%)
  • 이 발진회로는 양의 피드백을 가지고 있으며, 트랜지스터는 발진신호를 증폭시켜 피드백 회로에 보내어 지속적인 발진을 유지합니다. 따라서 트랜지스터의 전류증폭률 hfe는 피드백 회로에서 발진신호를 증폭시키는 역할을 하므로, 이 값이 크면 클수록 발진신호가 더욱 강력하게 증폭되어 지속적인 발진이 가능해집니다.

    발진회로에서 발진주파수는 L과 C2에 의해 결정되며, 이 때 L과 C2는 서로 공진하는 상태여야 합니다. 따라서 발진주파수 ω는 다음과 같이 결정됩니다.

    ω = 1 / √(L C2)

    이 때, hfe는 다음과 같이 결정됩니다.

    hfe = - β / (1 - β A)

    여기서 β는 트랜지스터의 전류증폭률이며, A는 피드백 회로의 전압증폭률입니다. 이 값은 일반적으로 매우 크므로 β A는 거의 1에 가깝습니다. 따라서 hfe는 다음과 같이 근사화할 수 있습니다.

    hfe ≈ - β

    따라서 hfe가 발진주파수 ω와 관련이 있다면, 다음과 같이 표현할 수 있습니다.

    hfe = ω2 L C2

    따라서 정답은 "hfe = ω2 L C2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 그림에서 R=100kΩ, C=100pF일 때 시정수 τ는 몇 μsec 인가?

  1. 1
  2. 10
  3. 100
  4. 1000
(정답률: 37%)
  • 시정수 τ는 RC 상수로 계산됩니다. RC 상수는 R과 C의 곱으로 계산됩니다. 따라서, RC 상수는 100kΩ x 100pF = 10μsec 입니다. 따라서, 정답은 "10"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 펄스변화의 직후에 펄스와 반대방향으로 생기는 변화를 무엇이라 하는가?

  1. 새그
  2. 오버 슈트
  3. 스파이크
  4. 링깅
(정답률: 43%)
  • 펄스는 일시적인 전기 신호이며, 펄스가 발생한 직후에는 반대 방향으로도 전기 신호가 발생합니다. 이 반대 방향으로 발생하는 전기 신호를 스파이크(Spike)라고 합니다. 스파이크는 펄스와 함께 신경세포에서 발생하는 전기 신호 중 하나이며, 신경세포의 활동을 제어하는 데 중요한 역할을 합니다. 따라서, 펄스 변화의 직후에 반대 방향으로 발생하는 전기 신호를 스파이크라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 그림과 같은 논리회로에서 출력 X에 맞는 논리식은?

(정답률: 38%)
  • 출력 X는 AND 게이트와 OR 게이트의 출력을 입력으로 받아서 구성되어 있습니다. AND 게이트의 출력은 A와 B가 모두 1일 때 1이 되고, OR 게이트의 출력은 A와 B 중 하나 이상이 1일 때 1이 됩니다. 따라서 출력 X는 A와 B가 모두 1일 때 1이 되거나, C와 D 중 하나 이상이 1일 때 1이 됩니다. 이를 논리식으로 나타내면 X = (A AND B) OR (C OR D)가 됩니다. 따라서 정답은 ""입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다이오드-트랜지스터 논리회로(DTL)의 특징이 아닌 것은?

  1. 소비전력이 적다.
  2. 잡음여유도가 크다.
  3. 응답속도가 비교적 빠르다.
  4. 저속도 및 중속도에서 동작이 안정하다.
(정답률: 52%)
  • DTL 회로의 특징 중에서 "응답속도가 비교적 빠르다."는 옳은 특징입니다. 이는 다이오드와 트랜지스터를 이용하여 구성되어 있기 때문입니다. 다이오드는 전류가 흐를 때의 저항이 매우 작기 때문에 빠른 응답속도를 가지며, 트랜지스터는 작은 전압으로도 큰 전류를 제어할 수 있기 때문에 빠른 동작이 가능합니다. 따라서 DTL 회로는 빠른 응답속도를 가지는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 회로망의 임의의 접속점에서 들어오는 전류I1=3A, I2=4A, I3=2A이면, 나가는 전류 I4는 몇 A 인가?

  1. 2
  2. 4
  3. 6
  4. 9
(정답률: 70%)
  • 전류의 보존 법칙에 의해 들어오는 전류의 합과 나가는 전류의 합은 같습니다. 따라서 I1+I2+I3=I4가 성립합니다. 따라서 3+4+2=9이므로 정답은 "9"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. ＩC연산증폭기의 입력은 일반적으로 무엇으로 되어 있는가?

  1. 임피던스증폭기
  2. 전류증폭기
  3. 차동증폭기
  4. 전압증폭기
(정답률: 51%)
  • IC 연산증폭기의 입력은 일반적으로 차동증폭기로 되어 있습니다. 이는 차동 입력 신호를 증폭하여 출력으로 내보내는데, 차동 입력 신호는 두 개의 입력 신호의 차이를 나타내는 신호입니다. 이러한 차동 입력 신호를 증폭하는 것은 외부 잡음이나 교란 신호를 제거하고, 정확한 측정이나 제어를 위해 필요합니다. 따라서 IC 연산증폭기의 입력은 일반적으로 차동증폭기로 되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 자속밀도 1Wb/m2인 평등자계 중에 길이 50cm의 직선 도체가 자계에 수직방향으로 속도 1m/s로 운동할 때 유기 기전력은 최대 몇 V 인가?

  1. 0.1
  2. 0.5
  3. 1.5
  4. 5
(정답률: 54%)
  • 유기 기전력은 $EMF = BLv$로 주어진다. 여기서 $B$는 자속밀도, $L$은 도체의 길이, $v$는 도체의 속도이다. 따라서 주어진 조건에서 유기 기전력은 $EMF = (1text{ Wb/m}^2)(0.5text{ m})(1text{ m/s}) = 0.5text{ V}$ 이다. 따라서 정답은 "0.5"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 그림과 같은 연산증폭기의 명칭은? (단, Vi는 입력 신호전압이다.)

  1. 미분기
  2. 적분기
  3. 가산기
  4. 부호변환기
(정답률: 66%)
  • 이 연산증폭기는 입력 신호를 적분하는 기능을 가지고 있기 때문에 "적분기"라는 명칭을 가지고 있습니다. 적분기는 입력 신호를 적분하여 출력하는 기능을 가지고 있으며, 이를 통해 입력 신호의 변화율이 큰 경우에도 출력 신호를 안정적으로 유지할 수 있습니다. 따라서 이 연산증폭기는 적분기라는 명칭을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반

16. 이미터 접지 증폭회로에서 바이어스 안정지수 S 는 얼마인가? (단, 고정 바이어스임)

  1. 1-β
  2. 1+β
  3. 1-α
  4. 1+α
(정답률: 75%)
  • 이미터 접지 증폭회로에서 바이어스 안정지수 S는 1+β입니다.

    이유는 다음과 같습니다.

    이미터 접지 증폭회로에서 바이어스 안정지수 S는 출력 전압(Vout)과 입력 전압(Vin)의 비율로 정의됩니다.

    S = Vout / Vin

    고정 바이어스를 사용하므로, 입력 전압(Vin)은 일정합니다.

    증폭기의 전압 이득은 β입니다. 따라서 출력 전압(Vout)은 입력 전압(Vin)에 β를 곱한 값이 됩니다.

    Vout = βVin

    따라서,

    S = Vout / Vin = βVin / Vin = β

    하지만, 이는 바이어스가 고정되어 있을 때의 안정지수이므로,

    S = 1 + β

    가 됩니다.

    즉, 바이어스 안정지수 S는 증폭기의 전압 이득 β에 1을 더한 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 주기적으로 재기록하면서 기억 내용을 보존해야 하는 반도체 기억장치는?

  1. DRAM
  2. EPROM
  3. PROM
  4. SRAM
(정답률: 72%)
  • DRAM은 Dynamic Random Access Memory의 약자로, 주기적으로 재기록해야 하는 반도체 기억장치입니다. 이는 DRAM이 데이터를 저장하기 위해 충전된 전하를 유지하는데, 시간이 지나면 전하가 누출되어 데이터가 손실되기 때문입니다. 따라서 DRAM은 주기적으로 재기록하여 데이터를 보존해야 합니다. EPROM과 PROM은 일회성 기억장치이며, SRAM은 정적 기억장치로 주기적인 재기록이 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 컴퓨터의 연산자 기능이 아닌 것은?

  1. 함수연산기능
  2. 제어기능
  3. 기억기능
  4. 전달기능
(정답률: 44%)
  • 컴퓨터의 연산자 기능은 주로 데이터를 처리하고 계산하는 기능을 말합니다. 함수연산기능은 함수를 계산하고 처리하는 기능, 제어기능은 프로그램의 흐름을 제어하는 기능, 전달기능은 데이터를 전달하는 기능을 말합니다. 하지만 기억기능은 데이터를 저장하고 기억하는 기능으로, 연산자 기능이 아닙니다. 따라서 정답은 "기억기능"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 그림의 연산장치에서 C 레지스터에 저장되는 값은?

  1. 1010
  2. 1110
  3. 1101
  4. 1001
(정답률: 79%)
  • 그림에서는 AND 게이트와 OR 게이트가 연결되어 있습니다. AND 게이트의 입력으로는 A 레지스터와 B 레지스터의 값이 들어가고, OR 게이트의 입력으로는 AND 게이트의 출력과 D 레지스터의 값이 들어갑니다.

    AND 게이트의 출력은 A 레지스터와 B 레지스터의 값이 모두 1일 때 1이 되므로, A 레지스터의 값이 1이고 B 레지스터의 값이 0일 때는 출력이 0이 됩니다.

    OR 게이트의 출력은 AND 게이트의 출력과 D 레지스터의 값 중에서 하나 이상이 1일 때 1이 되므로, AND 게이트의 출력이 0이고 D 레지스터의 값이 1일 때는 출력이 1이 됩니다.

    따라서, A 레지스터의 값이 1이고 B 레지스터의 값이 0이며, D 레지스터의 값이 1일 때 C 레지스터에는 1010이 저장됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 순서도 기호 중에서 비교, 판단 등을 나타내는 기호는?

(정답률: 90%)
  • 정답은 ""입니다. 이 기호는 "비교"를 나타내는 기호로, 두 가지 이상의 값을 비교하여 조건에 따라 다른 경로를 선택하는데 사용됩니다. 다른 보기들은 순차적인 실행을 나타내는 기호, 입력/출력을 나타내는 기호, 처리를 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 순서도의 기본형에 속하지 않는 것은?

  1. 직선형
  2. 결합형
  3. 선택형
  4. 반복형
(정답률: 59%)
  • 순서도의 기본형에는 직선형, 선택형, 반복형이 있습니다. 결합형은 여러 개의 기본형을 조합하여 만든 형태로, 단독으로 존재하지 않습니다. 따라서 결합형은 순서도의 기본형에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. "마이크로프로세서에서 버스 요구 사이클(bus request cycle)은 주변장치가 CPU로 부터 버스 사용을 허락받아 CPU의 간섭없이 독자적으로 메모리와 데이터를 주고 받는 방식인 ( ) 동작에 필요하다." ( )안에 들어갈 용어는?

  1. request
  2. cycle
  3. DMA
  4. MAR
(정답률: 76%)
  • DMA는 Direct Memory Access의 약자로, CPU의 개입 없이 주변장치가 독자적으로 메모리와 데이터를 주고 받을 수 있는 방식을 말합니다. 따라서 버스 요구 사이클에서 필요한 용어는 DMA입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 버스란 MPU, Memory, I/O 장치들 사이에서 자료를 상호 교환하는 공동의 전송로를 말하는데 다음 보기 중 양방향성 버스에 해당하는 것은?

  1. 주소 버스(Address Bus)
  2. 제어 버스(Control Bus)
  3. 데이터 버스(Data Bus)
  4. 입曺출력 버스(I/O Bus)
(정답률: 62%)
  • 양방향성 버스는 데이터를 양방향으로 전송할 수 있는 버스를 말합니다. 이 중에서 데이터를 전송하는 버스는 데이터 버스(Data Bus)입니다. 따라서 정답은 데이터 버스(Data Bus)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음에 열거하는 논리 연산 가운데 관심이 없는 일부분을 지우고 필요한 것만 가지고 처리하기 위한 연산은?

  1. AND
  2. OR
  3. 보수 연산
  4. MOVE
(정답률: 73%)
  • AND 연산은 두 개의 입력 값 중 하나라도 0이면 결과가 0이 되는 연산입니다. 따라서, 관심이 없는 일부분을 0으로 만들어서 필요한 부분만 가지고 처리할 수 있습니다. 예를 들어, A AND 0 = 0 이므로 A의 일부분이 0인 경우 결과는 항상 0이 됩니다. 이와 달리 OR 연산은 두 개의 입력 값 중 하나라도 1이면 결과가 1이 되는 연산이므로, 관심이 없는 일부분을 1로 만들어서 필요한 부분만 가지고 처리할 수 없습니다. 보수 연산과 MOVE 연산은 입력 값에 대한 변환만을 수행하므로, 관심이 없는 일부분을 지우는 연산으로는 적합하지 않습니다. 따라서, 정답은 AND 연산입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 중앙처리장치(CPU)의 구성 요소에 해당하지 않는 것은?

  1. 연산장치
  2. 입력장치
  3. 제어장치
  4. 기억장치
(정답률: 67%)
  • 입력장치는 CPU의 구성 요소가 아닙니다. 입력장치는 컴퓨터 시스템의 외부에 위치하며, 사용자가 입력한 데이터를 컴퓨터 시스템으로 전달하는 역할을 합니다. CPU는 입력장치로부터 전달받은 데이터를 처리하기 위한 연산장치, 제어장치, 기억장치 등의 구성 요소로 이루어져 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 논리 연산 명령에 해당되지 않는 것은?

  1. OR
  2. AND
  3. ADD
  4. XOR
(정답률: 84%)
  • ADD는 산술 연산 명령어이며, 나머지는 논리 연산 명령어입니다. 따라서 ADD는 해당되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 큐 메모리(Queue memory)에 대한 정보 입曺출력 방식은?

  1. FIFO
  2. FILO
  3. LIFO
  4. LILO
(정답률: 73%)
  • 큐 메모리는 선입선출(FIFO, First-In-First-Out) 방식으로 데이터를 처리합니다. 이는 큐에 데이터가 들어온 순서대로 처리되며, 가장 먼저 들어온 데이터가 가장 먼저 처리됩니다. 따라서, 큐 메모리는 FIFO 방식을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 10진수 20을 2진수로 변환하면?

  1. 11110
  2. 10101
  3. 10100
  4. 00001
(정답률: 74%)
  • 10진수 20을 2진수로 변환하면 다음과 같습니다.

    20 ÷ 2 = 10 ... 0
    10 ÷ 2 = 5 ... 0
    5 ÷ 2 = 2 ... 1
    2 ÷ 2 = 1 ... 0
    1 ÷ 2 = 0 ... 1

    따라서, 20의 2진수는 10100입니다.

    보기에서 정답이 "10100"인 이유는, 20의 2진수가 11110, 10101, 00001이 아니기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 오차와 정도에서 측정값을 M, 참값을 T라 하면 오차 ε 를 나타내는 관계식이 옳은 것은?

  1. ε = T - M
  2. ε = M - T
  3. ε = M + T
  4. ε = M × T
(정답률: 69%)
  • 정답: ε = M - T

    이유:
    - 오차(ε)는 측정값(M)과 참값(T)의 차이를 나타내는 값이다.
    - 따라서, 참값(T)에서 측정값(M)을 뺀 값이 오차(ε)가 된다.
    - 따라서, ε = M - T가 옳은 관계식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 열전쌍형 전류계는 어느 효과를 이용한 것인가?

  1. 톰슨 효과
  2. 피에조 효과
  3. 지벡 효과
  4. 펠티어 효과
(정답률: 52%)
  • 열전쌍형 전류계는 지벡 효과를 이용한 것입니다. 지벡 효과는 두 종류의 금속이 만나는 부분에서 온도차에 의해 발생하는 전위차를 이용하여 전류를 측정하는 원리입니다. 따라서 열전쌍형 전류계는 두 개의 금속선을 만나는 부분에서 발생하는 온도차를 이용하여 전류를 측정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자측정

31. 내부저항 4㏀, 최대눈금 50V의 전압계로 300V의 전압을 측정하기 위한 배율기 저항은 몇 Ω 인가?

  1. 670
  2. 800
  3. 20000
  4. 24000
(정답률: 55%)
  • 전압계의 최대 눈금은 50V 이므로, 300V를 측정하기 위해서는 최소 6배율이 필요하다. 따라서, 배율기 저항은 내부저항을 포함하여 4㏀ x (6-1) = 20Ω 이어야 한다. 그 중에서도 가장 근접한 값은 20000Ω 이므로 정답은 20000이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 교류 검류계로서 주로 상용주파수에 사용되고 있는 것은?

  1. 충격형 검류계
  2. 진동형 검류계
  3. 지침형 검류계
  4. 반조형 검류계
(정답률: 43%)
  • 주로 상용주파수에 사용되는 검류계는 진동형 검류계입니다. 이는 검류계의 기본 원리인 고주파 신호를 검출하기 위해 진동회로를 이용하는 방식으로, 높은 감도와 안정성을 가지고 있기 때문입니다. 또한, 충격형 검류계나 지침형 검류계는 주로 저주파수나 진동수를 검출하는데 사용되며, 반조형 검류계는 주로 고주파수에서의 측정에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 측정자의 눈금 오독, 부주의로 발생하는 오차는?

  1. 이론 오차
  2. 우연 오차
  3. 계기 오차
  4. 개인 오차
(정답률: 76%)
  • 측정자의 눈금 오독, 부주의로 발생하는 오차는 개인의 능력과 경험에 따라 차이가 있기 때문에 개인 오차라고 부릅니다. 이는 측정자의 주관적인 판단이나 실수로 인해 발생하는 오차로, 다른 측정자가 같은 측정을 해도 결과가 다를 수 있습니다. 따라서 개인 오차는 최대한 줄이기 위해 교육과 훈련이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 레헤르선 주파수계의 측정 범위는?

  1. 저주파(Low Frequency)
  2. 고주파(High Frequency)
  3. 초단파(Very High Frequency)
  4. 마이크로파(Super High Frequency)
(정답률: 41%)
  • 레헤르선 주파수계는 주로 고주파와 초단파를 측정하는데, 그 범위는 대략 10MHz에서 40GHz까지이다. 그 중에서도 레헤르선 주파수계는 주로 초단파를 측정하는데, 이는 전파의 진동수가 매우 높아서 더욱 정밀한 측정이 가능하기 때문이다. 따라서 정답은 "초단파(Very High Frequency)"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음은 검류계의 내부저항 측정 그림이다. 검류계의 내부저항 Rg의 값을 구하는 계산식이 옳은 것은?

(정답률: 60%)
  • 정답은 ""입니다.

    검류계의 내부저항 Rg는 다음과 같이 구할 수 있습니다.

    Rg = (V1 - V2) / I

    여기서 V1은 검류계의 입력단에 인가된 전압, V2는 검류계의 출력단에서 측정된 전압, I는 검류계를 흐르는 전류입니다.

    그림에서 V1은 10V, V2는 8V, I는 0.2A로 주어졌으므로,

    Rg = (10V - 8V) / 0.2A = 10Ω

    따라서 정답은 ""입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 오실로스코프의 수직축 단자에 측정하고자 하는 신호를 가하고, 수평축 단자에는 톱니파를 가하는데 그 주된 이유는?

  1. 위상반전
  2. 동기를 맞추려고
  3. 파형의 진폭을 조정하기 위하여
  4. 리사쥬 도형을 보기 위하여
(정답률: 37%)
  • 수직축 단자에 가하는 신호와 수평축 단자에 가하는 톱니파는 서로 다른 주파수를 가지고 있기 때문에, 이를 이용하여 오실로스코프에서 측정하는 신호의 주파수와 톱니파의 주파수를 동기화시키기 위해 수평축 단자에 톱니파를 가합니다. 이렇게 함으로써 측정하고자 하는 신호와 톱니파의 주기가 일치하게 되어 동기를 맞추게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 열전대형 계기의 눈금은?

  1. 균등눈금
  2. 대수눈금
  3. 자승눈금
  4. 대각선눈금
(정답률: 26%)
  • 열전대형 계기의 눈금은 자승눈금입니다. 이는 각 칸의 값이 이전 칸의 값에 일정한 배수인 지수 함수 형태로 표시되기 때문입니다. 이러한 눈금은 대수학적인 계산에 유용하며, 로그함수와 같은 지수 함수의 그래프를 그릴 때도 자연스럽게 표현할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 교번 자속과 맴돌이 전류의 상호 작용을 이용한 계기는?

  1. 전류력계형 계기
  2. 유도형 계기
  3. 가동철편형 계기
  4. 가동코일형 계기
(정답률: 67%)
  • 교번 자속과 맴돌이 전류의 상호 작용을 이용하여 전류를 측정하는 계기를 유도형 계기라고 합니다. 이는 맴돌이 전류가 교번 자속에 의해 유도되어 생기는 전자기력을 이용하여 전류를 측정하는 원리입니다. 따라서 유도형 계기가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 각종 무선기기의 주파수 특성이나 수신기의 중간주파 증폭기의 특성을 관측할 때 사용되는 발진기는?

  1. 이상 발진기
  2. 음차 발진기
  3. 비트 발진기
  4. 소인 발진기
(정답률: 58%)
  • 주파수를 일정한 간격으로 변화시키는 발진기를 사용하여 주파수 특성이나 중간주파 증폭기의 특성을 관측할 수 있습니다. 이 중에서도 소인 발진기는 주파수 변화가 작고 안정적이며, 높은 정확도를 가지고 있어서 정밀한 측정이 가능합니다. 따라서 각종 무선기기의 주파수 특성이나 수신기의 중간주파 증폭기의 특성을 관측할 때 소인 발진기가 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 개인이 휴대하기 편리하고, 전자기기 및 전기를 측정하기 쉬운 테스터기 중에는 디지털 방식과 아날로그 방식이 있다. 아날로그 방식에 비하여 디지털 방식의 장점에 속하지 않는 것은?

  1. 측정이 매우 쉽고, 신속히 이루어진다.
  2. 측정 값을 읽을 때 개인적인 판독 오차가 발생하지 않는다.
  3. 잡음 및 외부의 영향에 덜 민감하고, 소수점까지도 정확하게 읽을 수 있다.
  4. 숫자로 지시가 되므로 안테나의 주파수를 정확하게 읽을 수 있고, 계산이 용이하다.
(정답률: 44%)
  • 디지털 방식은 숫자로 지시가 되므로 안테나의 주파수를 정확하게 읽을 수 있고, 계산이 용이하다는 장점이 있다. 이는 아날로그 방식에서는 눈금을 읽어야 하기 때문에 정확한 값을 파악하기 어렵고, 계산이 번거로울 수 있다는 것과 대조적이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 고주파 유도가열에서 전류의 침투깊이 S의 값은 주파수가 높아짐에 따라 어떻게 변하는가?

  1. 증가한다.
  2. 감소한다.
  3. 변화하지 않는다.
  4. 감소-증가 상태를 반복한다.
(정답률: 50%)
  • 고주파 유도가열에서 전류의 침투깊이 S는 주파수가 높아짐에 따라 감소한다. 이는 전자의 운동에너지가 증가하면서 전자와 원자간의 충돌이 더 많아지기 때문이다. 이러한 충돌로 인해 전자의 운동에너지가 열로 전환되면서 전류의 침투깊이가 감소하게 된다. 따라서 주파수가 높아짐에 따라 전류의 침투깊이는 감소한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 초음파를 이용한 측심기로 바다 깊이를 측정한 결과 4초의 왕복시간이 걸렸다. 바다속의 깊이는 얼마인가? (단, 바닷물 온도는 15℃, 초음파속도는 1527[m/sec])

  1. 6108[m]
  2. 38.1[m]
  3. 3054[m]
  4. 1527[m]
(정답률: 77%)
  • 초음파가 발사되어 바닷속을 통과하고 다시 돌아오는데 걸리는 시간을 측정하여 거리를 계산할 수 있습니다. 이때, 왕복시간은 발사되어 돌아오는 두 번의 시간을 모두 합한 것이므로, 거리를 계산하기 위해서는 왕복시간을 2로 나누어야 합니다.

    따라서, 4초의 왕복시간을 2로 나누면 2초가 됩니다. 이때, 초음파의 속도는 1527[m/sec]이므로, 거리는 다음과 같이 계산할 수 있습니다.

    거리 = 속도 × 시간 = 1527[m/sec] × 2[sec] = 3054[m]

    따라서, 바다속의 깊이는 3054[m]입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 섬유제품의 염색에 이용되는 초음파의 작용은?

  1. 응집작용
  2. 확산작용
  3. 에멀션화작용
  4. 분산작용
(정답률: 60%)
  • 초음파는 섬유제품 내부의 분자들을 진동시키면서 열을 발생시키고, 이로 인해 염료 분자들이 섬유 내부로 확산되어 염색이 이루어지게 됩니다. 이러한 작용을 확산작용이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 신호변환 검출에서 다이아프램 조절기는 무엇을 변위시키는가?

  1. 전압
  2. 전류
  3. 압력
  4. 온도
(정답률: 56%)
  • 다이아프램 조절기는 신호 변환 검출에서 압력을 변위시킵니다. 다이아프램은 압력이 가해질 때 변형되는 장치이며, 이 변형된 다이아프램을 이용하여 압력을 전기 신호로 변환합니다. 따라서 다이아프램 조절기는 압력을 변위시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 미분 요소의 전달함수는?

  1. G(S) = K
  2. G(S) = K/(1+ST)
  3. G(S) =1/(KS)
  4. G(S) = KS
(정답률: 33%)
  • 미분 요소의 전달함수는 입력 신호의 미분값에 대한 출력 신호의 비례상수를 나타내는데, 이를 수식으로 나타내면 G(S) = KS가 됩니다. 이는 입력 신호의 미분값이 증가하면 출력 신호도 비례적으로 증가한다는 것을 의미합니다. 따라서 미분 요소의 전달함수는 G(S) = KS가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자기기 및 음향영상기기

46. 제어량의 종류에 따른 자동제어계의 분류에서 자동조정 제어량의 종류에 해당되지 않는 것은?

  1. 속도
  2. 온도
  3. 전압
  4. 전류
(정답률: 52%)
  • 온도는 자동조정 제어량의 종류에 해당되지 않습니다. 자동조정 제어량은 시간, 거리, 위치, 속도, 압력, 유량, 농도, 무게 등이 있으며, 이들은 제어 대상에 따라 다양하게 사용됩니다. 하지만 온도는 제어 대상의 상태를 나타내는 측정값으로 사용되며, 자동조정 제어량으로 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 기구에 관측 장치를 적재하여 대기로 띄워 보내는 것을 무엇이라 하는가?

  1. 라디오 존데
  2. 레이더
  3. 덱카
  4. 전파 고도계
(정답률: 69%)
  • 정답은 "라디오 존데"입니다. 라디오 존데는 대기 중의 온도, 습도, 기압 등을 측정하기 위해 기구에 관측 장치를 적재하여 대기로 띄워 보내는 것을 말합니다. 라디오 존데는 대기 상태를 파악하여 기상 예보 및 대기 오염 감시 등에 활용됩니다. 레이더는 대기나 지표의 물체를 감지하는 기술이며, 덱카는 해양에서 수온, 염분, 유속 등을 측정하는 장비입니다. 전파 고도계는 대기의 전파 특성을 측정하여 대기층의 높이를 파악하는 장비입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 아래 도면은 기상관측에 이용하는 라디오존데 방식 중 변조 주파수를 변화 방식에 사용하는 회로이다. 적당한 회로 명칭은?

  1. 클리퍼 회로
  2. 클램핑 회로
  3. 중간 주파 증폭 회로
  4. 블록킹 발진기
(정답률: 39%)
  • 이 회로는 양수와 음수의 입력 신호를 클리핑하여 출력 신호를 생성하는 클리퍼 회로와 클램핑 회로, 그리고 중간 주파수를 증폭하는 회로로 구성되어 있습니다. 이러한 회로 구성으로 인해 변조 주파수를 변화시켜 라디오 신호를 생성하는 블록킹 발진기로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 반도체의 성질을 가지고 있는 물질에 전장을 가하면 발광 현상을 일으키는 것은?

  1. 충전 발광
  2. 자장 발광
  3. 전장 발광
  4. 정전 발광
(정답률: 84%)
  • 전장을 가하면 전자와 양공이 재결합하면서 에너지가 방출되어 발광 현상이 일어납니다. 이러한 성질을 가지고 있는 물질을 발광체라고 하며, 반도체가 대표적인 발광체입니다. 따라서 전장 발광이 일어나는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 전자 냉동기의 효율은?

  1. 흡열량/발열량
  2. 발열량/흡열량
  3. 흡열량/소비전력
  4. 발열량/소비전력
(정답률: 62%)
  • 전자 냉동기는 외부에서 전기를 공급받아 내부에서 열을 흡수하여 냉장을 유지합니다. 이때 전기를 소비하는 만큼 발생하는 열도 있기 때문에, 전자 냉동기의 효율은 "흡열량/소비전력"으로 나타냅니다. 즉, 전자 냉동기가 흡수한 열의 양에 비해 소비한 전기의 양이 얼마나 적은지를 나타내는 지표입니다. 이 값이 클수록 전자 냉동기의 효율이 높다고 볼 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 수퍼 헤테로다인 수신기의 특성이 아닌 것은?

  1. 중간 주파수에서 증폭하므로 증폭도가 높아 감도가 좋다.
  2. 신호대 잡음비 개선을 위해 진폭 제한기를 사용한다.
  3. 일반적으로 선택도가 우수하다.
  4. 중간 주파수로 변화하므로 선택도가 향상된다.
(정답률: 53%)
  • 중간 주파수에서 증폭하므로 증폭도가 높아 감도가 좋다. (이것은 수퍼 헤테로다인 수신기의 특성 중 하나입니다.) 진폭 제한기는 신호의 진폭을 일정 수준 이상으로 제한하여 신호대 잡음비를 개선하는 역할을 합니다. 따라서, "신호대 잡음비 개선을 위해 진폭 제한기를 사용한다."는 수퍼 헤테로다인 수신기의 특성이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 단파 수신기에서 리미터를 사용하는 주된 이유는?

  1. 주파수 특성을 향상시키기 위하여
  2. 페이딩을 방지하기 위하여
  3. 이득을 높이기 위하여
  4. 출력을 높이기 위하여
(정답률: 62%)
  • 리미터는 신호의 강도를 제한하여 과도한 신호가 발생하지 않도록 하기 때문에, 단파 수신기에서 페이딩을 방지하기 위해 사용됩니다. 페이딩은 신호가 전파 경로에서 감쇠되거나 간섭을 받아 신호의 강도가 갑자기 약해지는 현상을 말합니다. 이를 방지하기 위해 리미터를 사용하여 신호의 강도를 일정하게 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 수신기의 성능을 해석하는데 종합 특성으로 적합하지 않은 것은?

  1. 궤환율
  2. 감도
  3. 충실도
  4. 선택도
(정답률: 58%)
  • 궤환율은 수신기의 주파수 안정성을 나타내는 지표로, 수신기가 받는 신호의 주파수가 변화할 때 수신기가 이를 얼마나 정확하게 추적하는지를 나타냅니다. 따라서 성능을 해석하는데 종합 특성으로 적합하지 않은 것은 궤환율입니다. 감도는 수신기가 약한 신호를 감지할 수 있는 민감도를 나타내며, 충실도는 수신기가 신호를 정확하게 재현할 수 있는 능력을 나타냅니다. 선택도는 수신기가 원하는 신호를 선택적으로 받을 수 있는 능력을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

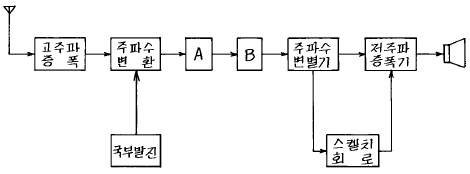

54. 다음 블록도는 FM 수신기의 계통도이다. 빈칸 A, B에 해당하는 명칭은?

  1. A = 중간 주파 증폭기, B = 저주파 증폭기
  2. A = 고주파 증폭기, B = 진폭 제한기
  3. A = 중간 주파 증폭기, B = 진폭 제한기
  4. A = 고주파 증폭기, B = 검파기
(정답률: 72%)
  • 이 블록도는 FM 수신기의 계통도이며, 빈칸 A는 중간 주파 증폭기, B는 진폭 제한기이다. 중간 주파 증폭기는 고주파 신호를 증폭시키는 역할을 하며, 진폭 제한기는 신호의 진폭을 일정한 범위 내에서 제한하는 역할을 한다. 따라서, A가 고주파 증폭기일 경우에는 진폭 제한기가 아니므로 오답이다. 또한, B가 검파기일 경우에는 진폭 제한기가 아니므로 오답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 천연색 수상기의 협대역 방식 구성도에서 빈 부분에 들어갈 내용은?

  1. 영상 출력
  2. 버어스트 증폭
  3. x축 복조
  4. 수정 휠터
(정답률: 68%)
  • 천연색 수상기의 협대역 방식 구성도에서 빈 부분에는 "버어스트 증폭기"가 들어갑니다.

    버어스트 증폭기는 입력 신호의 크기를 증폭시켜 출력 신호의 진폭을 높이는 역할을 합니다. 이는 신호의 감쇠를 보상하고, 신호의 노이즈를 감소시키는 효과를 가지며, 전송 거리를 늘리는 등의 역할을 수행합니다. 따라서 천연색 수상기에서도 입력 신호를 증폭시켜 출력 신호의 진폭을 높이는 역할을 하는 버어스트 증폭기가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 주파수 50[MHz]인 전파의 1/4 파장에 대한 값은?

  1. 1.5[m]
  2. 3[m]
  3. 15[m]
  4. 30[m]
(정답률: 47%)
  • 전파의 파장은 전파의 속도를 주파수로 나눈 값으로 계산됩니다. 전파의 속도는 빛의 속도와 같은 3 x 10^8 [m/s]이므로, 50[MHz]의 전파의 파장은 3 x 10^8 [m/s] / 50 x 10^6 [Hz] = 6[m] 입니다. 1/4 파장은 파장의 1/4인 6[m] / 4 = 1.5[m]가 됩니다. 따라서 정답은 "1.5[m]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 잡음 전압이 10[㎶]이고 신호 전압이 10[V]일 때, S/N은 몇 [㏈]인가?

  1. -60[㏈]
  2. -120[㏈]
  3. -80[㏈]
  4. -40[㏈]
(정답률: 50%)
  • S/N은 신호 전압과 잡음 전압의 비율에 로그를 취한 값입니다. 따라서 S/N은 다음과 같이 계산됩니다.

    S/N = 20log10(신호 전압/잡음 전압)
    = 20log10(10V/10[㎶])
    = 20log10(10,000)
    = 20 x 4
    = 80[㏈]

    따라서, 보기에서 주어진 정답 "-120[㏈]"은 오답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 오디오 앰프(audio amp)에 부궤환을 걸어줄 때의 장점이 아닌 것은?

  1. 주파수 특성이 개선된다.
  2. 안정도가 향상된다.
  3. 찌그러짐이 감소된다.
  4. 증폭도가 증가한다.
(정답률: 53%)
  • 부궤환을 걸어주면 증폭도가 증가하는 것은 장점이 아니라 단점입니다. 부궤환을 걸어주면 증폭도가 증가하면서도 왜곡이 발생할 수 있기 때문입니다. 따라서 증폭도를 증가시키기 위해서는 다른 방법을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. VHS 방식 VTR 테이프의 처음과 끝부분에 자성체가 없는 투명한 폴리에스테르 필름이 있는데, 이것의 용도는 무엇인가?

  1. 빛 센서에 의한 종단부 검출
  2. 자성체 유무에 의한 종단부 검출
  3. 장력에 의한 자동 리와인드 및 자동정지
  4. 처음과 끝부분의 육안 식별
(정답률: 56%)
  • VHS 방식 VTR 테이프의 처음과 끝부분에 자성체가 없는 투명한 폴리에스테르 필름은 빛 센서에 의한 종단부 검출을 위한 것입니다. 이 필름은 테이프가 끝나는 지점에서 빛을 반사시켜 빛 센서가 이를 감지하여 테이프의 종단부를 검출할 수 있도록 도와줍니다. 이를 통해 테이프의 자동 리와인드 및 자동정지가 가능해집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 태양 전지에서 음극 단자가 연결된 부분의 구성 물질은?

  1. P 형 실리콘
  2. N 형 실리콘
  3. 셀렌
  4. 붕소
(정답률: 82%)
  • 태양 전지에서 음극 단자는 전자를 공급하는 부분입니다. 이를 위해 N 형 실리콘이 사용됩니다. N 형 실리콘은 산소와 함께 도핑제로 인하여 전자를 가진 불순물이 존재하며, 이로 인해 전자가 쉽게 이동할 수 있습니다. 따라서 음극 단자에는 N 형 실리콘이 사용되어 전자를 공급합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
