전자기기기능사 필기 기출문제복원 (2003-07-20)

전자기기기능사
(2003-07-20 기출문제)

목록

1과목: 전기전자공학

1. 기전력 1.5V, 전류용량 1A인 건전지 6개가 있다. 이것을 직.병렬로 연결하여 3V, 3A의 출력을 얻으려면 어떻게 접속하여야 하는가?

  1. 6개 모두 직렬 연결
  2. 6개 모두 병렬 연결
  3. 2개 직렬 연결한 것을 3조 병렬 연결
  4. 3개 직렬 연결한 것을 2조 병렬 연결
(정답률: 79%)
  • 기전력 1.5V인 건전지를 직렬 연결하면 전압이 누적되어 6개를 연결하면 9V가 된다. 하지만 전류용량은 그대로 1A이다. 따라서 6개를 직렬 연결하면 9V, 1A의 출력을 얻을 수 있다.

    하지만 문제에서 원하는 출력은 3V, 3A이다. 따라서 전압은 3V로 맞추고 전류는 3A로 늘려야 한다. 이를 위해서는 건전지를 병렬 연결해야 한다. 병렬 연결하면 전압은 그대로 유지되고 전류는 누적된다. 따라서 2개를 직렬 연결하여 3V, 2A의 출력을 만들고, 이를 3조 병렬 연결하여 전류를 누적시켜 3V, 3A의 출력을 얻을 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 5㎌/150V, 10㎌/150V, 20㎌/150V의 콘덴서를 서로 직렬로 연결하고 그 끝에 직류전압을 서서히 인가 할 때 다음 중 옳은 것은?

  1. 5㎌ 콘덴서가 가장 먼저 파괴된다.
  2. 10㎌ 콘덴서가 가장 먼저 파괴된다.
  3. 20㎌ 콘덴서가 가장 먼저 파괴된다.
  4. 모든 콘덴서가 동시에 파괴된다.
(정답률: 85%)
  • 정답은 "5㎌ 콘덴서가 가장 먼저 파괴된다."입니다.

    이유는 직렬 연결된 콘덴서들은 전압이 분배되어 각 콘덴서에 걸리는 전압이 다르기 때문입니다. 즉, 전압이 높은 곳에서는 콘덴서에 걸리는 전압이 높아지고, 전압이 낮은 곳에서는 콘덴서에 걸리는 전압이 낮아집니다.

    따라서, 5㎌/150V 콘덴서는 전압이 가장 높은 곳에 위치하므로 가장 먼저 파괴됩니다. 10㎌/150V 콘덴서는 그 다음으로 파괴되고, 20㎌/150V 콘덴서는 가장 나중에 파괴됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 반도체의 P-N접합에 대한 설명이다. 틀린 것은?

  1. P형에 대하여 N형을 (+)극성으로 바이어스하는 것을 역방향 바이어스라 한다.
  2. P형에 대하여 N형을 (-)극성으로 바이어스하는 것을 순방향 바이어스라 한다.
  3. P형의 다수 반송자는 정공, N형의 소수 반송자는 정공이다.
  4. PN접합면의 공핍층에는 전자와 정공이 평형상태에서 많이 존재한다.
(정답률: 45%)
  • "PN접합면의 공핍층에는 전자와 정공이 평형상태에서 많이 존재한다."는 틀린 설명입니다. 실제로 PN접합면의 공핍층에는 전자와 정공이 상호작용하여 거의 존재하지 않습니다. 이는 PN접합이 생성되면 P쪽의 정공과 N쪽의 전자가 재결합하여 공핍층에 거의 전자와 정공이 없게 되기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 회로에서 입력전압의 실효값이 E[V]일 때 C1 양단의 전압은 몇 V 인가?

  1. E
(정답률: 52%)
  • C1과 C2는 병렬로 연결되어 있으므로, 입력전압의 실효값인 E[V]가 C1과 C2에 모두 적용된다. 따라서 C1 양단의 전압은 입력전압의 실효값인 E[V]와 동일하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 푸쉬풀 평형변조회로에서 반송파가 제거되는 이유는?

  1. 입력에 신호파는 동위상, 반송파는 역위상으로 가하여지므로
  2. 출력 트랜스 양단에 나타나는 신호파가 동위상이므로
  3. 입력에 가해지는 반송파의 위상이 동위상이므로
  4. 출력 트랜스 양단에 나타나는 반송파의 위상이 역위상이므로
(정답률: 35%)
  • 푸쉬풀 평형변조회로에서 반송파가 제거되는 이유는 출력 트랜스 양단에 나타나는 반송파의 위상이 역위상이기 때문입니다. 이는 입력에 가해지는 반송파의 위상이 동위상이 아니라 역위상이기 때문에 발생합니다. 따라서 출력에서는 신호파만 남고 반송파는 제거됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 주파수 변조법에 해당되지 않는 것은?

  1. 콘덴서 마이크로폰을 사용하는 방법
  2. 가변저항 다이오드를 사용하는 방법
  3. 리액턴스관을 사용하는 방법
  4. 위상변조에 의한 간접법
(정답률: 37%)
  • 가변저항 다이오드를 사용하는 방법은 직접 변조법에 해당되며, 주파수 변조법에는 해당되지 않습니다. 주파수 변조법은 직접 변조법과 간접 변조법으로 나뉘며, 가변저항 다이오드를 사용하는 방법은 직접 변조법에 해당합니다. 따라서 이는 주어진 보기 중 주파수 변조법에 해당되지 않는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 수정발진기의 특징 중 가장 중요한 점은?

  1. 발진이 용이하다.
  2. 주파수 안정도가 크다.
  3. 발진세력이 강하다.
  4. 소형이며 잡음이 적다.
(정답률: 72%)
  • 수정발진기는 일정한 주파수를 유지하기 위해 수정의 고유한 특성을 이용하여 발진하는데, 이 때 주파수 안정도가 크다는 것은 외부 요인에 의한 주파수 변화가 적다는 것을 의미합니다. 따라서 정확한 주파수를 유지할 수 있어 다양한 분야에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 그림과 같은 회로는?

  1. 클램프회로
  2. 클리핑회로
  3. 피킹회로
  4. 트랩회로
(정답률: 68%)
  • 이 회로는 입력 신호의 최대값과 최소값을 제한하는 회로로, 입력 신호가 양수일 때는 D1 다이오드가 열리고 C1 콘덴서가 충전되어 최대값을 유지하고, 입력 신호가 음수일 때는 D2 다이오드가 열리고 C2 콘덴서가 충전되어 최소값을 유지합니다. 이러한 기능으로 인해 이 회로는 "클램프회로"라고 불립니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 그림과 같이 입력측에 정현파를 인가할 때 출력파형은?

(정답률: 40%)
  • 입력 신호가 정현파이므로 출력 신호는 입력 신호와 같은 주파수를 가지게 됩니다. 그리고 입력 신호가 sin 함수이므로 출력 신호도 sin 함수입니다. 따라서 ""이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 불확정 상태가 되지 않도록 반전기를 부가한 회로는?

  1. T-FF
  2. D-FF
  3. JK-FF
  4. RST-FF
(정답률: 51%)
  • 반전기를 부가한 회로는 JK-FF입니다. JK-FF는 J(K) 입력이 모두 1일 때 이전 상태를 반전시키는 특징이 있어서, 불확정 상태를 방지할 수 있습니다. T-FF는 토글 기능을 가지고 있어서 불확정 상태를 유발할 수 있고, D-FF는 입력이 변할 때마다 출력이 바뀌기 때문에 불확정 상태를 방지할 수 없습니다. RST-FF는 리셋 기능을 가지고 있어서 불확정 상태를 방지할 수 있지만, JK-FF보다는 기능이 제한적입니다. 따라서, 반전기를 부가한 회로에서는 JK-FF를 사용하는 것이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 실효값을 나타내는 것은?

  1. 파고율×평균값
  2. 파형률×평균값
  3. 파고율×최대값
  4. 파형률×최대값
(정답률: 47%)
  • 실효값은 주기적으로 변화하는 전기나 전자기파의 크기를 나타내는 값으로, 파형의 높낮이와 주기에 따라 변화합니다. 따라서 파형의 높낮이를 나타내는 파형률과 파형의 평균값을 곱한 "파형률×평균값"이 실효값을 나타내는 공식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 회로에서 a-c간에 30V의 전압을 인가 했을 때 b-d간의 전위차는 몇 V 가 되는가?

  1. 0
  2. 5
  3. 10
  4. 15
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 철심을 넣은 평균반경 5cm의 환상솔레노이드에 10A의 전류가 흐를 때 내부자계가 1800AT/m이었다. 권수는 약 얼마인가?

  1. 27회
  2. 37회
  3. 47회
  4. 57회
(정답률: 31%)
  • 솔레노이드의 자기장은 다음과 같이 구할 수 있습니다.

    B = μ₀ * n * I

    여기서 B는 자기장의 세기, μ₀는 자유공간의 유도율(4π × 10^-7), n은 권수 밀도(1m당 권수), I는 전류입니다.

    내부자계는 다음과 같이 구할 수 있습니다.

    B = μ₀ * n * I * (N / L)

    여기서 N은 총 권수, L은 솔레노이드의 길이입니다.

    문제에서는 내부자계가 1800AT/m이라고 주어졌으므로,

    1800 = 4π × 10^-7 * n * 10 * (N / 0.1)

    N = 0.1 * 1800 / (4π × 10^-7 * n * 10)

    N = 1.43 * 10^5 / n

    따라서 권수는 약 57회가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 직류 안정화 회로에서 출력석의 역할은?

  1. 가변저항기의 역할
  2. 증폭역할
  3. 발진역할
  4. 정류역할
(정답률: 36%)
  • 직류 안정화 회로에서 출력석은 전압을 안정화시키는 역할을 합니다. 이를 위해 출력석은 입력 전압의 변화에 따라 출력 전압을 일정하게 유지해야 합니다. 이를 위해 가변저항기를 사용하여 출력 전압을 조절하며, 이는 출력 전압의 안정화를 위한 역할을 합니다. 따라서 "가변저항기의 역할"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 연산증폭기(OP amp)의 일반적인 성질이다. 틀린 것은?

  1. 이상적인 회로에서 전압증폭도 Av는 무한대이다.
  2. 이상적인 회로에서 입력임피던스 Zi는 무한대이고 출력 임피던스 Z0 는 0 이다.
  3. 주파수 대역폭이 직류에서 무한대이다.
  4. 온도에 대한 드리프트(Drift)의 영향이 크다.
(정답률: 64%)
  • 정답은 "이상적인 회로에서 전압증폭도 Av는 무한대이다."입니다.

    OP amp는 입력 신호를 증폭하는데 사용되는 반도체 기기로, 입력 임피던스가 무한대에 가깝고 출력 임피던스가 0에 가깝다는 특징을 가지고 있습니다. 또한 주파수 대역폭이 직류에서 무한대에 가깝다는 특징도 있습니다.

    하지만 온도에 대한 드리프트는 OP amp의 출력이 입력에 대한 변화와는 무관하게 온도에 따라 변화하는 현상입니다. 따라서 온도가 변화하면 OP amp의 출력도 변화하게 되어 온도에 대한 드리프트의 영향이 크다고 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반

16. 그림과 같은 논리회로의 출력 y 에 대한 논리식은?

  1. y= AB'+A'B
  2. y= AB+AB'
  3. y= AB(A+B)
  4. y= AB
(정답률: 65%)
  • AND 게이트와 OR 게이트로 이루어진 논리회로에서, 출력 y는 OR 게이트의 입력으로 연결된 두 개의 AND 게이트의 출력값을 OR 연산한 결과이다. 첫 번째 AND 게이트의 입력은 A와 B'이고, 두 번째 AND 게이트의 입력은 A'와 B이다. 따라서 y는 AB'와 A'B의 OR 연산으로 표현할 수 있으며, 이를 논리식으로 나타내면 y= AB'+A'B가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 서브루틴 호출이나 인터럽트 처리와 같은 동작에서 임시 저장을 위한 지정된 메모리의 다음 주소를 보관하는 곳은?

  1. 상태 레지스터
  2. 프로그램 계수기
  3. 메모리 주소 레지스터
  4. 스택 포인터
(정답률: 42%)
  • 스택 포인터는 서브루틴 호출이나 인터럽트 처리와 같은 동작에서 임시 저장을 위한 지정된 메모리의 다음 주소를 보관하는 레지스터입니다. 따라서 정답은 스택 포인터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 10진수 -113을 2진수 1의 보수로 변환하여 8bit로 표현한 것은?

  1. 11110001
  2. 01110001
  3. 10001110
  4. 10001111
(정답률: 40%)
  • -113을 2진수로 변환하면 11100001이 됩니다. 이를 1의 보수로 변환하면 00011110이 됩니다. 이를 8bit로 표현하기 위해 앞에 0을 채워주면 00011110이 됩니다. 이를 다시 뒤집으면 10001110이 되므로 정답은 "10001110"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 컴퓨터의 기억장치로 부터 명령이나 데이터를 읽을 때 제일 먼저 하는 일은?

  1. 명령 지정
  2. 명령 출력
  3. 어드레스 지정
  4. 어드레스 인출
(정답률: 58%)
  • 컴퓨터의 기억장치는 매우 큰 용량을 가지고 있기 때문에, 어떤 데이터나 명령을 찾기 위해서는 그 위치를 정확하게 지정해주어야 합니다. 이때 사용되는 것이 어드레스입니다. 어드레스를 지정함으로써 기억장치에서 해당하는 위치에 있는 데이터나 명령을 읽어올 수 있습니다. 따라서 컴퓨터의 기억장치로부터 명령이나 데이터를 읽을 때 제일 먼저 하는 일은 어드레스 지정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 flowchart 기호 중 display 장치를 나타내는 것은?

(정답률: 40%)
  • 정답은 "" 입니다. 이는 화면에 정보를 표시하는 모니터를 나타내는 기호입니다. 다른 기호들은 입력장치, 처리장치, 저장장치 등을 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 잘못된 정보를 패리티체크에 의해 착오를 검출하고, 이를 교정할 수 있는 코드는?

  1. 아스키 코드
  2. 해밍 코드
  3. 그레이 코드
  4. EBCDIC
(정답률: 66%)
  • 해밍 코드는 데이터 전송 중에 발생할 수 있는 오류를 검출하고, 교정할 수 있는 코드입니다. 이를 위해 데이터에 추가적인 비트를 부여하여 오류 검출 및 교정을 수행합니다. 따라서 잘못된 정보를 패리티체크에 의해 검출하고 교정할 수 있는 코드는 해밍 코드입니다. 아스키 코드, 그레이 코드, EBCDIC은 데이터를 표현하는 방식이나 문자 집합을 정의하는 코드이며, 오류 검출 및 교정 기능을 갖고 있지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 마이크로컴퓨터 내부에서 마이크로프로세서와 주기억장치 및 각 주변장치 모듈 간에는 버스(BUS)를 통해 정보를 전달한다. 이 버스에 해당하지 않는 것은?

  1. data bus
  2. address bus
  3. register bus
  4. control bus
(정답률: 61%)
  • 버스는 정보를 전달하는 통로이며, 데이터 버스는 데이터를 전달하는데 사용되고, 주소 버스는 주소 정보를 전달하는데 사용된다. 제어 버스는 제어 신호를 전달하는데 사용된다. 그러나 레지스터 버스는 존재하지 않는다. 레지스터는 마이크로프로세서 내부의 저장소이며, 버스를 통해 직접 연결되지 않는다. 따라서 "register bus"가 버스에 해당하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 주소 선이 8개 데이터 선이 8개인 ROM의 기억용량은?

  1. 1,024 바이트
  2. 512 바이트
  3. 256 바이트
  4. 64 바이트
(정답률: 46%)
  • ROM은 Read-Only Memory의 약자로, 읽기 전용 메모리를 의미합니다. 이러한 ROM이 주소 선이 8개, 데이터 선이 8개인 경우, 총 2^8(=256)개의 주소를 가질 수 있으며, 각 주소마다 8비트(=1바이트)의 데이터를 저장할 수 있습니다. 따라서, 총 기억용량은 256바이트가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 문자를 삽입할 때 필요한 연산은?

  1. OR 연산
  2. ROTATE 연산
  3. AND 연산
  4. MOVE 연산
(정답률: 52%)
  • 문자를 삽입할 때는 기존의 비트열과 새로운 문자의 비트열을 합쳐야 합니다. 이때 OR 연산은 두 비트열 중 하나라도 1이면 결과 비트열의 해당 위치를 1로 만들어주므로, 새로운 문자의 비트열을 기존의 비트열과 OR 연산하면 새로운 문자를 기존의 비트열에 삽입할 수 있습니다. 따라서 OR 연산은 문자를 삽입할 때 필요한 연산 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. "마이크로프로세서의 기계어 명령 형식은 ( )와( )로 구성된다" ( )안에 알맞은 용어는?

  1. GRAY CODE, OPERAND
  2. BCD CODE, OPERAND
  3. OP CODE, OPERAND
  4. OP CODE, GRAY CODE
(정답률: 73%)
  • 마이크로프로세서의 기계어 명령 형식은 명령어 코드(OP CODE)와 피연산자(OPERAND)로 구성된다. OP CODE는 해당 명령어의 종류를 나타내는 코드이며, OPERAND는 해당 명령어에서 사용되는 데이터나 메모리 주소 등을 나타내는 코드이다. 따라서 정답은 "OP CODE, OPERAND"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 순서도의 역할과 거리가 먼 것은?

  1. 프로그램을 코딩하기가 쉽다.
  2. 입력과 출력의 설계를 쉽게 할 수 있다.
  3. 문제의 정확성 여부를 쉽게 판단할 수 있다.
  4. 업무의 전체적인 개요를 쉽게 파악할 수 있다.
(정답률: 39%)
  • 순서도는 프로그램의 전체적인 흐름을 시각적으로 보여주기 때문에 업무의 전체적인 개요를 쉽게 파악할 수 있습니다. 이를 통해 입력과 출력의 설계를 쉽게 할 수 있습니다. 프로그램을 코딩하기가 쉽다는 것은 순서도를 이용하여 프로그램을 구현할 때 코드 작성이 용이해진다는 것을 의미합니다. 문제의 정확성 여부를 쉽게 판단할 수 있다는 것은 순서도를 통해 프로그램의 로직을 명확하게 파악할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 연산자의 기능이 아닌 것은?

  1. 번지 기능
  2. 전달 기능
  3. 제어 기능
  4. 함수연산 기능
(정답률: 40%)
  • 번지 기능은 연산자의 기능이 아닙니다. 번지 기능은 변수나 객체의 메모리 주소를 참조하는 기능으로, 주로 포인터나 참조자 등의 개념으로 사용됩니다. 따라서, 번지 기능은 연산자가 아닌 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 주기억 장치에 기억된 프로그램을 읽고 해독한 후, 각 장치에 지시신호를 전달함으로써 프로그램에서 지시한 동작이 실행되도록 하는 것은?

  1. 입력장치
  2. 출력장치
  3. 연산장치
  4. 제어장치
(정답률: 79%)
  • 주기억 장치에 저장된 프로그램을 실행하기 위해서는 각 장치에 지시를 내려야 합니다. 이때 지시를 내리는 역할을 하는 것이 제어장치입니다. 제어장치는 프로그램에서 지시한 동작을 실행하기 위해 연산장치, 입력장치, 출력장치 등 다른 장치들을 제어하며, 프로그램의 흐름을 제어합니다. 따라서 제어장치는 컴퓨터 시스템에서 중요한 역할을 담당하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 오실로스코프(Oscilloscope)로 직접 측정할 수 있는 것은?

  1. 회전수
  2. 수신감도
  3. 파형
  4. 잡음지수
(정답률: 61%)
  • 오실로스코프는 전기 신호의 시간적인 변화를 그래프로 나타내는 측정기기입니다. 따라서 파형은 전기 신호의 시간적인 변화를 나타내는 것이므로, 오실로스코프로 직접 측정할 수 있습니다. 회전수와 수신감도는 전기 신호와는 직접적인 관련이 없으며, 잡음지수는 전기 신호의 노이즈 수준을 나타내는 것이므로, 파형과는 관련이 있지만 직접적으로 측정할 수 있는 것은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 계기 중 오차는 다소 많으나 구조가 간단하고, 견고하여 상용 주파수에서 가장 많이 사용되는 것은?

  1. 전류력계형
  2. 열전쌍형
  3. 정류형
  4. 가동철편형
(정답률: 38%)
  • 가동철편형은 구조가 간단하고 견고하여 오차가 다소 있지만 상용 주파수에서 가장 많이 사용되는 계기입니다. 이는 가동철편형이 전류를 흐르게 하여 자기장을 발생시키고, 이 자기장이 회전자를 회전시켜 전기량을 측정하는 방식으로 동작하기 때문입니다. 이 방식은 구조가 간단하고 견고하여 오차가 적은 편이며, 또한 상용 주파수에서 가장 많이 사용되는 이유입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자측정

31. 변류기가 붙은 고주파 전류계의 원리도에서 그림 "1"이 표시하는 내용은?

  1. 고주파용 코어
  2. 코일
  3. 1차 도선
  4. 열전대
(정답률: 52%)
  • 그림 "1"은 변류기가 붙은 고주파 전류계의 원리도를 나타내며, 이는 고주파 신호를 측정하기 위한 장치입니다. 이 장치에서 측정하려는 고주파 신호는 코일을 통해 유도되며, 이때 코일 주변에 고주파용 코어가 필요합니다. 고주파용 코어는 코일 주변의 자기장을 집중시켜 측정하려는 고주파 신호를 더욱 정확하게 측정할 수 있도록 도와주는 역할을 합니다. 따라서 정답은 "고주파용 코어"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 1차 coil의 인덕턴스가 10[mH]이고, 2차 coil의 인덕턴스가 20[mH]인 변성기를 직렬로 접속하고, 측정하니 합성인덕턴스가 36[mH]였다. 이들 사이의 상호 인덕턴스는?

  1. 6 [mH]
  2. 4 [mH]
  3. 3 [mH]
  4. 2 [mH]
(정답률: 62%)
  • 두 coil이 직렬로 접속되어 있으므로, 합성인덕턴스는 L1 + L2 + 2M으로 주어진다. 여기서 L1 = 10[mH], L2 = 20[mH], L1 + L2 + 2M = 36[mH]이므로, 2M = 6[mH]이다. 따라서 상호 인덕턴스는 M = 3[mH]이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 계기 눈금의 부정확, 외부자장 등에 의하여 생기는 오차는?

  1. 개인적 오차
  2. 계통적 오차
  3. 우연 오차
  4. 파형 오차
(정답률: 68%)
  • 계기 눈금의 부정확, 외부자장 등에 의한 오차는 일정한 방향으로 발생하며, 측정값들이 일정한 크기만큼 편향되는 경향이 있습니다. 이러한 오차는 측정 시스템 자체의 문제로 발생하는 것이므로, 계통적 오차라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 계수형 주파수계로 1분 동안 반복 회수가 2160회 였다면 피측정 주파수는 몇 [Hz]인가?

  1. 18
  2. 36
  3. 360
  4. 2160
(정답률: 78%)
  • 주파수는 반복 회수를 시간으로 나눈 값으로 계산됩니다. 따라서 주어진 정보를 가지고 계산하면 다음과 같습니다.

    피측정 주파수 = 반복 회수 ÷ 시간
    = 2160 ÷ 60
    = 36 [Hz]

    따라서 정답은 "36"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 고주파수 측정에 사용되는 주파수계는?

  1. 진동편형 주파수계
  2. 헤테로다인 주파수계
  3. 가동철편형 주파수계
  4. 전류력계형 주파수계
(정답률: 58%)
  • 고주파수 측정에는 헤테로다인 주파수계가 사용됩니다. 이는 두 개의 주파수를 혼합하여 중간 주파수를 만들고, 이 중간 주파수를 측정하여 원하는 고주파수를 계산하는 방식으로 동작합니다. 이 방식은 진동편형 주파수계나 가동철편형 주파수계와는 달리 더 높은 정확도와 안정성을 보장합니다. 전류력계형 주파수계는 저주파수 측정에 사용되며, 고주파수 측정에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 고주파 전력 측정 방법이 아닌 것은?

  1. 의사 부하법
  2. 3전력계법
  3. C-C형 전력계
  4. C-M형 전력계
(정답률: 47%)
  • 고주파 전력 측정 방법과는 관련이 없는 것은 "3전력계법"입니다. 3전력계법은 전기적으로 안정적인 3상 전력을 측정하는 방법으로, 고주파 전력 측정과는 관련이 없습니다. 반면, 의사 부하법, C-C형 전력계, C-M형 전력계는 모두 고주파 전력 측정 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 표준 신호 발생기의 구비 조건이 아닌 것은?

  1. 출력 레벨이 고정일 것
  2. 발진 주파수의 확도와 안정도가 양호할 것
  3. 넓은 범위에 걸쳐서 발진 주파수가 가변일 것
  4. 변조도가 정확히 조정되고 변조 왜곡이 적을 것
(정답률: 39%)
  • "출력 레벨이 고정일 것"은 표준 신호 발생기의 구비 조건이 아닙니다. 이는 표준 신호 발생기가 다양한 출력 레벨을 가지고 있을 수 있기 때문입니다. 표준 신호 발생기는 발진 주파수의 확도와 안정도가 양호하며, 넓은 범위에 걸쳐서 발진 주파수가 가변하며, 변조도가 정확히 조정되고 변조 왜곡이 적도록 구비되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 아날로그 계기에 비해서 디지털 멀티미터의 장점에 속하는 것은?

  1. 아날로그 계기보다 회로가 단순하다.
  2. 아날로그 계기보다 견고하고 열에 강하다.
  3. 아날로그 계기보다 개인 오차를 줄일 수 있다.
  4. 아날로그 계기보다 제작 단가가 훨씬 저렴해진다.
(정답률: 64%)
  • 디지털 멀티미터는 숫자로 측정값을 표시하기 때문에, 사람의 주관적인 해석이나 개인 오차를 줄일 수 있습니다. 반면에 아날로그 계기는 바늘의 위치를 눈으로 판단하여 측정값을 읽어야 하기 때문에, 사람마다 해석이 달라져서 개인 오차가 발생할 가능성이 높습니다. 따라서 디지털 멀티미터는 정확한 측정값을 얻기 위해 더욱 신뢰성이 높은 계측이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 열전형 계기의 특징과 거리가 먼 것은?

  1. 미소 전류에 동작한다.
  2. 인덕턴스의 값이 크다.
  3. 고주파 전류 측정에 많이 사용한다.
  4. 지백 효과(seebeck effect)를 이용한다.
(정답률: 29%)
  • 열전형 계기는 열전위 차이를 이용하여 전류나 전압을 측정하는데, 이 때 열전위 차이는 인덕턴스의 값과 관련이 있다. 인덕턴스가 크면 전류가 변화할 때 자기장이 크게 변화하므로 열전위 차이도 커지게 된다. 따라서 열전형 계기는 인덕턴스의 값이 큰 회로에서 사용하기 적합하다. 다른 보기들과는 거리가 먼 이유는, 미소 전류에 동작하는 것은 쇼트컷 계기, 고주파 전류 측정에 많이 사용하는 것은 오실로스코프, 지백 효과를 이용하는 것은 열전도도계 등 다른 계기들이 사용하는 원리이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 인덕턴스를 L, 커패시턴스를 C 라고 했을 때, 흡수형 주파수계의 공진 주파수를 나타낸 식은?

(정답률: 81%)
  • 흡수형 주파수계는 L과 C로 이루어져 있으며, 공진 주파수는 L과 C가 결합하여 공진하는 주파수를 말합니다. 이 때, 공진 주파수는 다음과 같은 식으로 나타낼 수 있습니다.



    이 식에서 1/(2π√LC)는 공진 주파수를 나타내는데, L과 C가 작을수록 공진 주파수는 높아지고, L과 C가 클수록 공진 주파수는 낮아집니다. 따라서, L과 C의 값에 따라 공진 주파수가 결정되며, 이를 위한 식이 위와 같이 나타낼 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 유전가열의 특성 중 옳지 않은 것은 ?

  1. 고주파 발진기의 효율이 낮다(50 - 60%).
  2. 설비비가 비싸다.
  3. 온도 상승이 늦다.
  4. 피열물의 모양에 제한을 받는다.
(정답률: 51%)
  • 유전가열은 전기장을 이용하여 유전체 내부의 분자들을 진동시켜 열을 발생시키는 방법입니다. 이 때, 온도 상승이 늦다는 것은 유전체 내부의 분자들이 진동에 의해 열을 발생시키는 속도가 느리기 때문입니다. 따라서, 유전가열을 이용하여 물질을 가열할 때는 충분한 시간이 필요하며, 이는 생산성을 저하시키는 요인 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 유전가열의 공업제품에 대한 응용에 해당하지 않는 것은?

  1. 합성수지의 예열 및 성형가공
  2. 합성수지의 접착
  3. 목재의 접착
  4. 목재의 세척
(정답률: 75%)
  • 유전가열은 전기적으로 저항을 가지는 물질을 가열하여 사용하는 기술로, 합성수지의 예열 및 성형가공, 합성수지의 접착, 목재의 접착에 모두 응용될 수 있습니다. 하지만 목재의 세척은 유전가열과 직접적인 관련이 없는 작업이기 때문에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 유도가열로의 전원 장치로 사용하지 않는 것은?

  1. 불꽃방전 유도로
  2. 와류 방전식 유도로
  3. 전자관식 고주파 유도로
  4. 전동발전기식 고주파 유도로
(정답률: 39%)
  • 와류 방전식 유도로는 유도가열로의 전원 장치로 사용하지 않는 이유는, 이 유도로는 전기적인 에너지를 생성하는 것이 아니라, 자기장을 이용하여 금속을 가열하는 방식이기 때문입니다. 따라서, 전기적인 에너지를 필요로 하는 유도가열로의 전원 장치로는 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 페라이트 진동자는 니켈과 같은 자기 왜형진동자에 비하여 기계적 강도는 약하나 효율이 높으므로 주로 어디에 사용되는가?

  1. 초음파 용접기
  2. 초음파 세척기
  3. 초음파 진단기
  4. 초음파 치료기
(정답률: 57%)
  • 페라이트 진동자는 자기 왜형진동자에 비해 기계적 강도는 약하지만, 효율이 높기 때문에 초음파 세척기에서 사용됩니다. 초음파 세척기는 물속에서 초음파를 발생시켜 물 분자를 진동시켜 오염물질을 제거하는데, 이때 페라이트 진동자가 사용됩니다. 페라이트 진동자는 초음파를 발생시키는데 필요한 전기 에너지를 진동으로 변환하여 초음파를 발생시키기 때문에 효율적으로 작동할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 반도체의 성질을 가지고 있는 물질(형광체를 포함)에 전장을 가하였을때 생기는 현상을 무엇이라고 하는가?

  1. 광전효과
  2. 주울효과
  3. 전장발광
  4. 톰슨효과
(정답률: 79%)
  • 전장발광은 전기장이 가해졌을 때, 반도체 내부에서 전자와 양공이 재결합하면서 발생하는 빛을 말합니다. 따라서 전기장이 가해지면서 물질 내부에서 전자와 양공이 생성되고, 이들이 결합하면서 빛이 발생하는 것이 전장발광입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자기기 및 음향영상기기

46. 다음 그림에서 전달함수는?

  1. 0.5
  2. 1
  3. 2
  4. 10
(정답률: 38%)
  • 전달함수는 입력과 출력 간의 관계를 나타내는 함수입니다. 이 그림에서는 입력이 x, 출력이 y로 표시되어 있습니다.

    그림을 보면 x가 0일 때 y는 0.5, x가 1일 때 y는 1, x가 2일 때 y는 2, x가 3일 때 y는 4, x가 4일 때 y는 10이 됩니다. 이를 토대로 전달함수를 구해보면,

    x=0 일 때, y=0.5
    x=1 일 때, y=1
    x=2 일 때, y=2
    x=3 일 때, y=4
    x=4 일 때, y=10

    위의 값들을 이용하여 전달함수를 구할 수 있습니다.

    전달함수는 y = f(x)로 나타낼 수 있습니다.

    x가 0일 때, y는 0.5이므로, f(0) = 0.5
    x가 1일 때, y는 1이므로, f(1) = 1
    x가 2일 때, y는 2이므로, f(2) = 2

    따라서, 전달함수는 f(x) = x/2 입니다.

    즉, 입력값 x를 2로 나눈 값이 출력값 y가 되는 것입니다. 따라서, 입력값이 1일 때 출력값은 0.5가 됩니다. 따라서, 정답은 "0.5"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 목표값이 시간에 따라 변화하고 출력이 이것을 추종할 때의 제어는?

  1. 정치 제어
  2. 추치 제어
  3. 과도 제어
  4. 프로세스 제어
(정답률: 54%)
  • 목표값이 시간에 따라 변화하고 출력이 이를 추종하는 제어를 추종 제어라고 합니다. 따라서 정답은 "추치 제어"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 제어량의 변화를 일으킬 수 있는 신호중에서 기준 입력신호 이외의 것을 무엇이라 하는가?

  1. 제어동작 신호
  2. 외란
  3. 주되먹임 신호
  4. 제어 편차
(정답률: 79%)
  • 외란은 시스템에 원하지 않는 신호나 잡음으로 인해 제어량의 변화를 일으키는 것을 말합니다. 따라서 기준 입력신호 이외의 신호들 중에서는 제어량의 변화를 일으키는 것이 아닌 제어 시스템의 동작을 방해하는 외부 신호인 외란이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 자동제어에서 인디셜(indicial) 응답을 조사할 때 입력에 어떤 파형을 가하는가?

  1. 사인파
  2. 펄스파
  3. 스텝(step)파
  4. 톱니파
(정답률: 47%)
  • 스텝(step)파는 입력값이 갑자기 변화하는 파형으로, 시스템의 상태 변화를 나타내는데 적합합니다. 따라서 자동제어에서는 시스템의 응답을 조사할 때 스텝파를 입력값으로 사용하여 인디셜 응답을 조사합니다. 사인파나 펄스파, 톱니파는 시스템의 응답을 조사하기에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

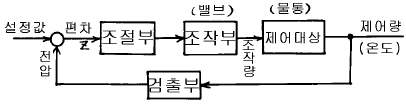

50. 공정제어계 시스템에서 신호변환기나 지시기록계 등이 포함될 수 있는 부분은?

  1. 조절부
  2. 조작부
  3. 검출부
  4. 제어대상
(정답률: 46%)
  • 공정제어계 시스템에서 신호변환기나 지시기록계는 제어대상이 아닌 부속품으로, 조작부나 검출부와 같은 기능을 수행하지 않습니다. 따라서 이들은 "조절부"에 해당합니다. 조절부는 제어대상의 상태를 감지하고, 이를 제어하는 역할을 수행합니다. 예를 들어, 온도 조절기는 온도를 감지하고, 이를 제어하여 원하는 온도를 유지합니다. 이처럼 조절부는 제어대상의 상태를 감지하고, 이를 제어하는 역할을 수행하는 부품입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 광기전력 효과를 이용한 것은?

  1. 온도제어
  2. 전자냉동
  3. 태양전지
  4. Cds(황화카드뮴) 광전소자
(정답률: 77%)
  • 태양전지는 광기전력 효과를 이용하여 태양광을 전기로 변환하는 장치입니다. 태양광이 전자를 자유롭게 만들어주는 광기전력 효과를 이용하여 태양광을 전기로 변환하므로, 태양전지가 광기전력 효과를 이용한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 수퍼헤테로다인 수신기의 수신주파수가 850[㎑], 국부발진 주파수가 900[㎑]일 때, 영상 주파수는?

  1. 950[㎑]
  2. 850[㎑]
  3. 1000[㎑]
  4. 1100[㎑]
(정답률: 55%)
  • 수퍼헤테로다인 수신기에서는 국부발진 주파수를 이용하여 수신주파수와의 차이를 구한 후 이를 중간주파수로 변환하여 처리합니다. 따라서 이 문제에서는 수신주파수와 국부발진 주파수의 차이를 구하면 됩니다.

    수신주파수: 850[㎑]
    국부발진 주파수: 900[㎑]

    수신주파수 - 국부발진 주파수 = 중간주파수
    850[㎑] - 900[㎑] = -50[㎑]

    하지만 중간주파수는 항상 양수이어야 하므로, 절댓값을 취해줍니다.
    |-50[㎑]| = 50[㎑]

    따라서 중간주파수는 50[㎑]이며, 이를 수신주파수에 더해주면 영상 주파수가 됩니다.
    850[㎑] + 50[㎑] = 900[㎑]
    900[㎑] + 50[㎑] = 950[㎑]

    따라서 영상 주파수는 "950[㎑]" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 안테나의 성능을 표시하는 것에 해당되지 않는 것은?

  1. S/N비
  2. 이득
  3. 지향성
  4. 임피이던스
(정답률: 28%)
  • "S/N비"는 안테나의 성능을 나타내는 지표 중 하나로, 신호 대 잡음 비율을 나타내는 것이므로 다른 보기들과는 다른 성격을 가지고 있습니다. 이득은 안테나가 수신한 신호를 증폭시켜 출력하는 능력을 나타내며, 지향성은 안테나가 특정 방향에서 신호를 수신하는 능력을 나타냅니다. 임피던스는 안테나와 전송선로 사이의 임피던스 매칭을 나타내는 것으로, 안테나의 효율성과 전송 신호의 손실을 결정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 공중선의 전류가 57.3A이고 복사저항이 250Ω , 손실저항이 50Ω 일 때 공중선 능률은 약 얼마인가?

  1. 0.83
  2. 0.2
  3. 1.2
  4. 50
(정답률: 48%)
  • 공중선 능률은 전력의 출력과 입력의 비율로 정의됩니다. 입력 전력은 전류의 제곱에 복사저항을 곱한 값이고, 출력 전력은 전류의 제곱에 손실저항을 곱한 값입니다. 따라서 공중선 능률은 다음과 같이 계산할 수 있습니다.

    입력 전력 = 전류의 제곱 × 복사저항 = 57.3² × 250 = 814,372.5 W
    출력 전력 = 전류의 제곱 × 손실저항 = 57.3² × 50 = 164,745 W
    공중선 능률 = 출력 전력 ÷ 입력 전력 = 164,745 ÷ 814,372.5 ≈ 0.202

    따라서 공중선 능률은 약 0.202입니다. 하지만 이 문제에서는 보기에 주어진 값 중에서 가장 근접한 값으로 반올림하여 0.83이라는 답이 선택되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 수신안테나의 특성으로 사용하지 않는 것은?

  1. 종횡비
  2. 대역폭
  3. 지향성
  4. 이득
(정답률: 57%)
  • 종횡비는 안테나의 형태와 관련된 값으로, 안테나의 길이와 너비의 비율을 나타내는 값입니다. 따라서 수신안테나의 특성과는 직접적인 연관성이 없으므로 사용하지 않는 것입니다. 대역폭, 지향성, 이득은 모두 안테나의 수신 특성과 관련된 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 자기테이프와 헤드의 접촉면에 있어서의 간격이 커질 경우 손실도 커지게 되는 것은?

  1. 두께 손실
  2. 와류 손실
  3. 스페이싱 손실
  4. 갭 손실
(정답률: 67%)
  • 스페이싱 손실은 자기테이프와 헤드 사이의 간격이 커질 경우 발생하는 손실로, 이는 자기테이프와 헤드 사이의 공간이 커지면 자기 신호가 흩어져서 헤드로 전달되는 양이 줄어들기 때문입니다. 따라서 간격이 커질수록 스페이싱 손실은 커지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. VTR의 조작기능 중 재생시에만 사용 가능한 것은?

  1. 트래킹(TRACKING)
  2. 카운트 메모리(Count Memory)
  3. 포우즈(PAUSE)
  4. 자동주파수 조정(AFC)
(정답률: 45%)
  • 트래킹(TRACKING)은 비디오 테이프의 트랙을 따라 재생할 때 사용되는 기능으로, 재생 시에만 사용 가능합니다. 다른 기능들은 재생 이외에도 녹화나 편집 등 다양한 상황에서 사용될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 등화 증폭기의 역할로서 거리가 먼 것은?

  1. 고역에 대한 이득을 낮추어 원음 재생이 실현되도록 한다.
  2. 고음역의 잡음을 감쇠시킨다.
  3. 라디오의 음질을 좋게 한다.
  4. 미약한 신호를 증폭한다.
(정답률: 52%)
  • 등화 증폭기는 라디오 수신기에서 약한 신호를 증폭하여 강한 신호로 바꾸는 역할을 합니다. 이를 통해 라디오의 음질을 좋게 만들 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 회로의 입력이 X1=1, X2=0 일 때 출력은?

  1. 0
  2. 1
  3. 0 이 될수도 있고 1 이 될 수도 있다.
  4. 0 과 1 이 교대로 출력된다.
(정답률: 65%)
  • AND 게이트의 입력이 X1=1, X2=0 이므로 출력은 0이 됩니다. AND 게이트는 입력이 모두 1일 때만 출력이 1이 되기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 로터리 스위치식 튜우너의 주파수 변화 회로에는 어떤 결합방식이 주로 사용되는가?

  1. 저항결합
  2. 임피이던스결합
  3. 전자결합
  4. 정전결합
(정답률: 34%)
  • 로터리 스위치식 튜너의 주파수 변화 회로에는 주로 정전결합이 사용됩니다. 이는 전자기장을 이용하여 신호를 전달하는 방식으로, 저항결합이나 임피던스결합보다 더 낮은 손실과 더 넓은 대역폭을 제공하기 때문입니다. 또한, 전자결합은 주로 고주파에서 사용되며, 로터리 스위치식 튜너에서는 주로 정전결합이 사용되므로 정전결합이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
