전자기기기능사 필기 기출문제복원 (2010-03-28)

전자기기기능사
(2010-03-28 기출문제)

목록

1과목: 전기전자공학

1. 효율이 가장 좋은 증폭(바이어스)방식은?

  1. A급
  2. B급
  3. C급
  4. AB급
(정답률: 82%)
  • "C급"은 고전압 증폭기의 바이어스 방식 중 가장 효율적인 방식으로, 전력 손실이 적고 출력 신호 왜곡이 적은 장점이 있기 때문입니다. 또한, 다른 방식에 비해 구현이 간단하고 안정적인 성능을 보입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 쌍안정 멀티바이브레이터에 대한 설명으로 적합하지 않은 것은?

  1. 구형파 발생회로이다.
  2. 2개의 트랜지스터가 동시에 ON 한다.
  3. 입력펄스 2개마다 1개의 출력펄스를 얻는 회로이다.
  4. 플립플롭 회로이다.
(정답률: 71%)
  • 2개의 트랜지스터가 동시에 ON 한다는 설명은 쌍안정 멀티바이브레이터와 관련이 없습니다. 쌍안정 멀티바이브레이터는 입력펄스 2개마다 1개의 출력펄스를 얻는 회로이며, 구형파 발생회로이며, 플립플롭 회로가 아닙니다. 따라서 정답은 "2개의 트랜지스터가 동시에 ON 한다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 부궤환 증폭기의 일반적인 특징으로 적합하지 않은 것은?

  1. 왜율이 감소한다.
  2. 이득이 감소한다.
  3. 안정도가 증가한다.
  4. 주파수 대역폭이 감소한다.
(정답률: 61%)
  • 주파수 대역폭이 감소하는 것은 부궤환 증폭기의 일반적인 특징 중 하나가 아닙니다. 부궤환 증폭기는 일정한 주파수 대역폭에서 이득을 증폭하는 기능을 가지며, 이득과 안정도는 증가하고 왜율은 감소합니다. 주파수 대역폭이 감소하는 것은 다른 회로나 필터의 특성에 따라 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 주파수가 1[㎒]일 때 주기는?

  1. 0.01[㎲]
  2. 0.1[㎲]
  3. 1[㎲]
  4. 10[㎲]
(정답률: 64%)
  • 주파수와 주기는 다음과 같은 관계가 있습니다.

    주파수 = 1 / 주기

    따라서, 주파수가 1[㎒]일 때 주기는 1/1[㎒] = 1[㎲]이 됩니다.

    그래서 정답은 "1[㎲]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 주파수가 100[㎒]인 반송파를 3[㎑]의 신호파로 FM변조했을 때 최대 주파수 편이가 ±15[㎑]이면 변조 지수는?

  1. 3
  2. 5
  3. 10
  4. 15
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 5[㎌]의 콘덴서에 1[㎸]의 전압을 가할 때 축적되는 에너지는?

  1. 1[J]
  2. 2.5[J]
  3. 5[J]
  4. 10[J]
(정답률: 71%)
  • 콘덴서에 축적되는 에너지는 1/2CV^2로 계산됩니다. 여기서 C는 콘덴서의 용량, V는 전압입니다. 따라서 이 문제에서는 C=5[㎌], V=1[㎸]이므로, 1/2 x 5 x 10^-6 x 1^2 = 2.5 x 10^-6 J = 2.5[J]가 됩니다. 따라서 정답은 2.5[J]입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 저주파 증폭기에서 결합콘덴서의 용량이 부족할 때 나타나는 현상은?

  1. 진폭 일그러짐이 생긴다.
  2. 고역 주파수의 이득이 감쇠된다.
  3. 저역 주파수의 이득이 감쇠된다.
  4. 내부 변조 일그러짐이 생긴다.
(정답률: 45%)
  • 저주파 증폭기에서 결합콘덴서의 용량이 부족하면 저역 주파수의 신호가 통과하지 못하고 차단되기 때문에 저역 주파수의 이득이 감쇠됩니다. 따라서 정답은 "저역 주파수의 이득이 감쇠된다."입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 초크 입력형 평활회로에서 리플을 작게 하는 방법으로 가장 적합한 것은?

  1. C와 L을 작게 한다.
  2. C와 L을 크게 한다.
  3. C를 크게 하고, L을 작게 한다.
  4. C를 작게 하고, L을 크게 한다.
(정답률: 67%)
  • 초크 입력형 평활회로에서 리플을 작게 하기 위해서는 입력 측의 임피던스를 크게 만들어야 합니다. 이를 위해서는 C와 L의 값이 커져야 합니다. C와 L이 커지면 입력 측의 임피던스가 커지므로, 입력 신호의 고주파 성분이 차단되어 리플이 작아집니다. 따라서, C와 L을 크게 하는 것이 가장 적합한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 입력전력이 2[㎽], 출력전력이 20[W]이면 이 증폭기의 전력이득은?

  1. 20[dB]
  2. 40[dB]
  3. 60[dB]
  4. 80[dB]
(정답률: 63%)
  • 전력이득은 출력전력/입력전력으로 계산할 수 있습니다. 따라서, 이 증폭기의 전력이득은 20[W]/2[㎽] = 10,000 입니다.

    전력이득은 데시벨(dB)로 표현할 수 있습니다. 전력이득(dB) = 10log(전력이득) 입니다. 따라서, 이 증폭기의 전력이득(dB) = 10log(10,000) = 40[dB] 입니다.

    즉, 입력전력이 2[㎽]일 때 출력전력이 20[W]인 이 증폭기의 전력이득은 40[dB]입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 연산증폭기의 정확도를 높이기 위한 조건으로 적합하지 않은 것은?

  1. 높은 안정도가 필요하다.
  2. 좋은 차단 특성을 가져야 한다.
  3. 증폭도는 가능한 한 작아야 한다.
  4. 많은 양의 부궤환을 안정하게 걸 수 있어야 한다.
(정답률: 80%)
  • 정답: 증폭도는 가능한 한 작아야 한다.

    이유: 연산증폭기의 증폭도가 크면 입력 신호의 작은 변화에도 큰 출력 신호 변화가 일어나므로 정확도가 떨어지게 됩니다. 따라서 적합한 조건은 증폭도를 가능한 한 작게 유지하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 증폭기에서 잡음지수가 얼마일 때 가장 이상적인가?

  1. 0
  2. 1
  3. 10
  4. 무한대
(정답률: 80%)
  • 증폭기에서 잡음지수가 1일 때 가장 이상적입니다. 이는 신호와 잡음의 비율이 1:1이 되기 때문입니다. 만약 잡음지수가 0이라면, 신호가 전혀 들리지 않을 것이고, 잡음지수가 10이나 무한대에 가까워질수록 잡음이 더 많아져 신호를 구별하기 어려워집니다. 따라서, 잡음지수가 1일 때는 신호와 잡음이 적절하게 균형을 이루어 신호를 명확하게 전달할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 이미터 폴로워에 대한 설명으로 적합하지 않은 것은?

  1. 전압 증폭도가 약 1이다.
  2. 입력 임피던스가 낮다.
  3. 전류 증폭도가 1보다 훨씬 크다.
  4. 입ㆍ출력 전압의 위상은 동위상이다.
(정답률: 50%)
  • 입력 임피던스가 낮다는 설명은 적합하지 않습니다. 이유는 이미터 폴로워는 입력 임피던스가 높은 편에 속하며, 입력 신호를 출력으로 전달하는 역할을 하기 때문입니다. 따라서 입력 신호가 변형되지 않고 전달되도록 입력 임피던스가 높은 것이 이상적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다이오드를 사용한 정류회로에서 2개의 다이오드를 직렬로 연결하여 사용하면?

  1. 부하 출력의 리플전압이 커진다.
  2. 부하 출력의 리플전압이 줄어든다.
  3. 다이오드는 과전류로부터 보호된다.
  4. 다이오드는 과전압으로부터 보호된다.
(정답률: 53%)
  • 다이오드는 정류회로에서 역방향 전압이 가해지면 소스에서 발생한 전압보다 높은 전압이 발생하여 소스와 다이오드 사이에 과전압이 발생할 수 있습니다. 이 때, 직렬로 연결된 2개의 다이오드는 각각 역방향 전압이 가해져도 과전압이 발생하지 않도록 서로 보호해줍니다. 따라서 "다이오드는 과전압으로부터 보호된다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 전력이 10[㎾]인 반송파를 변조도 80[%]로 진폭 변조했을 때, 양측파대 전력은?

  1. 1.6[㎾]
  2. 3.2[㎾]
  3. 6.4[㎾]
  4. 13.2[㎾]
(정답률: 39%)
  • 진폭 변조된 양측파의 전력은 원래의 반송파 전력의 2배가 됩니다. 따라서, 진폭 변조된 양측파의 전력은 20[㎾]가 됩니다. 그러나, 진폭 변조도가 80[%]이므로, 이 중에서 80[%]는 진폭 변조로 인한 전력이고, 나머지 20[%]는 원래의 반송파 전력입니다. 따라서, 진폭 변조로 인한 전력은 20[㎾] x 0.8 = 16[㎾]이 되고, 이를 양측파로 나누면 8[㎾]가 됩니다. 이것이 양측파대 전력입니다. 하지만, 이 문제에서는 반올림을 하라는 조건이 없으므로, 정답은 3.2[㎾]가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 정격 전압에서 100[W]의 전력을 소비하는 전열기에, 정격 전압의 60[%] 전압을 가할 때의 소비 전력은?

  1. 36[W]
  2. 40[W]
  3. 50[W]
  4. 60[W]
(정답률: 57%)
  • 전력은 전압과 전류의 곱으로 계산됩니다. 따라서 전압이 60%로 감소하면 전류도 60%로 감소합니다. 하지만 전력은 전압과 전류의 곱으로 계산되므로, 전압이 60%로 감소하면 전력은 60% x 60% = 36%로 감소합니다. 따라서 정답은 "36[W]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반

16. 동작이 빠르며 고주파 특성이 양호하여 초고속 스위칭 소자 및 마이크로파 발진소자로 쓰이는 것은?

  1. 제너 다이오드
  2. 터널 다이오드
  3. 바랙터 다이오드
  4. 포토 다이오드
(정답률: 60%)
  • 터널 다이오드는 전자가 에너지 장벽을 터널링하여 전류를 생성하는 특성을 가지고 있기 때문에, 동작이 빠르고 고주파 특성이 우수합니다. 이러한 특성 때문에 초고속 스위칭 소자 및 마이크로파 발진소자로 쓰이는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음은 2 X 4 해독기의 진리표이다. X2의 값은?(단, A, B는 입력이다.)

(정답률: 64%)
  • 2 X 4 해독기의 진리표를 보면, A와 B가 각각 0 또는 1일 때 X2의 값이 정해져 있다. A와 B가 모두 1일 때 X2의 값은 0이다. 따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 흐름도(flow chart)에 나타내는 것이 아닌 것은?

  1. 각종 연산 및 처리 기능 표시
  2. 데이터 입력 및 출력 표시
  3. 여러 개의 경로 중 한 경로의 선택 표시
  4. 디스플레이 장치 표시
(정답률: 68%)
  • 흐름도는 프로세스의 흐름을 나타내는 도표이므로, 디스플레이 장치 표시는 프로세스의 흐름과는 직접적인 연관이 없는 것이기 때문에 흐름도에 나타내지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 전자계산기의 특징에 속하지 않는 것은?

  1. 신속한 처리 속도
  2. 창의성
  3. 정확성
  4. 신뢰성
(정답률: 90%)
  • 전자계산기는 이미 프로그래밍되어 있는 고정된 기능을 수행하는 기계이기 때문에 창의성이라는 특징은 속하지 않습니다. 다른 세 가지 특징인 신속한 처리 속도, 정확성, 신뢰성은 전자계산기의 가장 중요한 특징 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 흐름도(flow chart)를 작성하는 이유가 아닌 것은?

  1. 코딩하기가 쉽다.
  2. 논리적인 체계를 쉽게 이해할 수 있다.
  3. 프로그램 흐름을 쉽게 파악하여 수정을 용이하게 한다.
  4. 계산기의 내부 동작 상태를 쉽게 알 수 있다.
(정답률: 68%)
  • 흐름도를 작성하는 이유는 프로그램의 논리적인 체계를 이해하고, 프로그램 흐름을 파악하여 수정을 용이하게 하기 위함입니다. 계산기의 내부 동작 상태를 쉽게 알 수 있다는 것은 흐름도 작성의 목적과는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 8비트로 부호와 절대값 방법으로 표현된 수 42를 한 비트씩 좌우측으로 산술 시프트 하면?

  1. 좌측 시프트 : 42, 우측 시프트 : 42
  2. 좌측 시프트 : 84, 우측 시프트 : 42
  3. 좌측 시프트 : 42, 우측 시프트 : 21
  4. 좌측 시프트 : 84, 우측 시프트 : 21
(정답률: 78%)
  • 8비트로 부호와 절대값 방법으로 표현된 수 42는 이진수로 00101010입니다.

    좌측 시프트를 하면 각 비트가 왼쪽으로 한 칸씩 이동하게 됩니다. 이 때, 가장 왼쪽 비트는 버려지고 가장 오른쪽 비트는 0으로 채워집니다. 따라서 00101010을 좌측으로 한 칸 시프트하면 01010100이 됩니다. 이진수 01010100은 10진수로 84를 나타냅니다. 따라서 좌측 시프트한 결과는 "좌측 시프트 : 84"가 됩니다.

    우측 시프트를 하면 각 비트가 오른쪽으로 한 칸씩 이동하게 됩니다. 이 때, 가장 오른쪽 비트는 버려지고 가장 왼쪽 비트는 부호 비트와 같은 값으로 채워집니다. 이진수 00101010을 우측으로 한 칸 시프트하면 00010101이 됩니다. 이진수 00010101은 10진수로 21을 나타냅니다. 따라서 우측 시프트한 결과는 "우측 시프트 : 21"이 됩니다.

    따라서 정답은 "좌측 시프트 : 84, 우측 시프트 : 21"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 언어 중 컴파일러 언어에 해당하는 것은?

  1. BASIC
  2. LISP
  3. APL
  4. C
(정답률: 73%)
  • 정답은 "C"입니다. C는 컴파일러 언어입니다. 이는 C 코드를 컴파일하여 기계어로 변환하고 실행 가능한 파일을 생성하는 컴파일러를 사용하여 실행됩니다. BASIC, LISP, APL은 모두 인터프리터 언어입니다. 이는 코드를 한 줄씩 읽고 해석하여 즉시 실행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 주소 지정방식 중 명령어의 피연산자 부분에 데이터의 값을 저장하는 방식은?

  1. 즉시 주소지정 방식
  2. 절대 주소지정 방식
  3. 상대 주소지정 방식
  4. 간접 주소지정 방식
(정답률: 60%)
  • 즉시 주소지정 방식은 명령어의 피연산자 부분에 직접 데이터 값을 저장하는 방식입니다. 이 방식은 데이터를 미리 메모리에 저장하지 않고, 명령어를 실행할 때 바로 값을 지정하여 사용할 수 있기 때문에 빠른 처리가 가능합니다. 따라서 즉시 주소지정 방식은 가장 빠른 주소 지정 방식 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 10진수 0은 ASCII 코드 0110000로 표현된다. 10진수 8을 ASCII 코드로 옳게 표현한 것은?

  1. 0111000
  2. 0111001
  3. 0101000
  4. 0001000
(정답률: 58%)
  • 10진수 8은 ASCII 코드 0111000으로 표현된다. 이는 ASCII 코드에서 0부터 순서대로 48부터 시작하여 8을 더한 값인 56에 해당하는 코드이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 주기억 장치에 기억된 프로그램을 읽고 해독한 후, 각 장치에 지시신호를 전달함으로써 프로그램에서 지시한 동작이 실행되도록 하는 것은?

  1. 입력장치
  2. 출력장치
  3. 연산장치
  4. 제어장치
(정답률: 77%)
  • 주기억 장치에 저장된 프로그램을 실행하기 위해서는 프로그램에서 지시한 동작을 수행하는 장치들을 제어해야 합니다. 이를 담당하는 것이 제어장치입니다. 제어장치는 프로그램에서 지시한 동작을 해독하고, 각 장치에 지시신호를 전달하여 프로그램에서 지시한 동작이 실행되도록 합니다. 따라서 제어장치는 컴퓨터 시스템에서 중요한 역할을 담당하는 장치 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

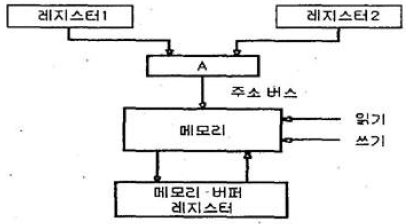

26. 다음 그림은 주소 버스(address bus)를 이용한 메모리 전송을 나타낸 것이다. 그림에서 “A”가 나타내는 회로의 이름은?

  1. 디코더(decoder)
  2. 인코더(encoder)
  3. 멀티플렉서(multiplexer)
  4. 카운터(counter)
(정답률: 66%)
  • 주소 버스는 여러 개의 장치들이 공유하는 버스이므로, 하나의 버스를 통해 여러 개의 장치들에게 데이터를 전송하기 위해서는 멀티플렉서가 필요하다. 멀티플렉서는 여러 개의 입력 중에서 하나의 출력을 선택하는 회로로, 주소 버스에서는 여러 개의 메모리 주소 중에서 하나의 주소를 선택하여 데이터를 전송하기 위해 멀티플렉서가 사용된다. 따라서 정답은 "멀티플렉서"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 메모리 내용을 보존하기 위해 일정 기간마다 재충전이 필요한 기억소자는?

  1. SRAM
  2. DRAM
  3. 마스크 ROM
  4. EPROM
(정답률: 74%)
  • DRAM은 동적 램으로, 메모리 내용을 보존하기 위해 일정 기간마다 재충전이 필요합니다. 반면에 SRAM은 정적 램으로, 재충전이 필요하지 않습니다. 마스크 ROM과 EPROM은 읽기 전용 메모리로, 내용을 변경할 수 없습니다. 따라서, 메모리 내용을 보존하기 위해 일정 기간마다 재충전이 필요한 기억소자는 DRAM입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 기억공간 관리 중 고정 분할 할당과 동적 분할 할당으로 나누어 관리되는 기법은?

  1. 연속로딩기법
  2. 분산로딩기법
  3. 페이징(paging)
  4. 세그먼트(segment)
(정답률: 43%)
  • 정답은 "페이징(paging)"입니다.

    고정 분할 할당과 동적 분할 할당은 메모리를 일정한 크기의 조각으로 나누어 관리하는 방식이며, 이는 메모리 관리 기법 중 하나인 "분할 할당"에 해당합니다.

    반면에 "연속로딩기법"은 프로그램 전체를 하나의 연속된 영역으로 로딩하여 관리하는 방식입니다. 이 방식은 메모리를 효율적으로 사용할 수 있지만, 프로그램의 크기가 메모리보다 크거나 여러 개의 프로그램을 동시에 실행할 때 충돌이 발생할 수 있습니다.

    따라서, 연속로딩기법은 분할 할당과는 다른 메모리 관리 기법이며, 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 주파수의 안정도와 파형이 좋기 때문에 저주파대의 기본 발진기로 사용되는 것은?

  1. RC 발진기
  2. 음차 발진기
  3. 수정 발진기
  4. 세라믹 발진기
(정답률: 45%)
  • 음차 발진기는 주파수 안정도와 파형이 좋기 때문에 저주파대의 기본 발진기로 사용됩니다. 이는 음차 발진기가 LC 회로를 사용하여 고주파에서는 공진 주파수가 변동하기 쉬우나 저주파에서는 안정적으로 공진 주파수를 유지할 수 있기 때문입니다. 또한, 음차 발진기는 파형이 깨끗하고 왜곡이 적어 신호 처리에 용이하며, 구조가 간단하고 제작이 용이하여 저렴한 가격으로 제공됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 펄스 전압을 측정하는데 가장 적합한 계기는?

  1. VTVM
  2. 전위차계
  3. 오실로스코프
  4. 패턴발생기
(정답률: 74%)
  • 펄스 전압은 시간에 따른 전압 변화를 측정해야 하므로, 오실로스코프가 가장 적합합니다. VTVM은 정확도가 떨어지고, 전위차계는 시간에 따른 변화를 측정할 수 없으며, 패턴발생기는 전압을 측정하는 기능이 없습니다. 따라서, 오실로스코프가 펄스 전압 측정에 가장 적합한 계기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자측정

31. 저항값을 측정하는 방법 중 중저항 1[Ω] ~ 1[㏁]을 측정하는 방법으로 가장 적합하지 않은 것은?

  1. 전류 전압계법
  2. 전위차계법
  3. 브리지법
  4. 저항계법
(정답률: 52%)
  • 전위차계법은 고저항 값을 측정하는 방법으로, 저항값이 1[Ω] ~ 1[㏁]인 경우에는 측정이 어렵습니다. 이는 전위차계법이 작은 전위차를 측정하기 때문에, 저항값이 작을수록 측정이 불안정해지기 때문입니다. 따라서, 중저항 1[Ω] ~ 1[㏁]을 측정하는 방법으로는 전류 전압계법, 브리지법, 저항계법이 더 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 전압, 전류에서의 직류와 교류의 측정값이 동일하고 상용 주파수 교류의 부표준기로 사용되는 계기는?

  1. 정전형
  2. 전류력계형
  3. 가동철편형
  4. 가동코일형
(정답률: 62%)
  • 전압, 전류에서의 직류와 교류의 측정값이 동일하다는 것은, 측정 대상이 되는 전압이나 전류의 종류에 상관없이 동일한 측정값을 보여준다는 것을 의미합니다. 이러한 특성을 가진 계기는 상용 주파수 교류의 부표준기로 사용되며, 이 중에서도 전류력계형이 가장 많이 사용됩니다. 이는 전류를 측정하는 데 있어서 다른 형태의 계기보다 정확도가 높기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 3상 전력을 측정하는 방법으로 적합하지 않은 것은?

  1. 2 전력계법
  2. 3 전력계법
  3. 고주파 전력계법
  4. 멀티미터 전력계법
(정답률: 54%)
  • 고주파 전력계법은 고주파 신호를 이용하여 전력을 측정하는 방법으로, 3상 전력을 측정하는 데에는 적합하지 않습니다. 3상 전력은 3개의 전압과 전류를 측정하여 계산하는 방법이 필요하며, 고주파 전력계법은 이러한 방법으로 측정할 수 없기 때문입니다. 따라서 고주파 전력계법은 3상 전력 측정에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 표준신호발생기의 구비 조건으로 적합하지 않은 것은?

  1. 변조도의 가변 범위가 작아야 할 것
  2. 발진주파수가 정확하고 파형이 양호할 것
  3. 안정도가 높고 주파수의 가변 범위가 넓을 것
  4. 주변의 온도 및 습도 조건에 영향을 받지 않을 것
(정답률: 60%)
  • "변조도의 가변 범위가 작아야 할 것"은 적합하지 않은 조건입니다. 이는 신호의 변조도가 너무 크면 신호의 왜곡이 발생할 수 있기 때문입니다. 따라서 적절한 변조도 범위를 유지하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 계수형 주파수계로 측정한 결과 1[분]에 반복 회수가 7200번 이었을 때, 주파수는?

  1. 30[Hz]
  2. 60[Hz]
  3. 120[Hz]
  4. 240[Hz]
(정답률: 83%)
  • 주파수는 반복 회수와 시간의 비율로 계산됩니다. 따라서 주파수 = 반복 회수 ÷ 시간 입니다. 문제에서 주어진 정보에 따라 계산하면 주파수 = 7200 ÷ 60 = 120[Hz] 입니다. 이는 주어진 보기 중에서 유일하게 7200을 60으로 나눈 값이 120인 "120[Hz]"가 정답인 이유입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 전압계와 전류계의 연결 방법으로 가장 적합한 것은?(단, A는 전류계, V는 전압계)

(정답률: 77%)
  • 전압계는 병렬 연결, 전류계는 직렬 연결이 가장 적합합니다. 이유는 전압계는 전압이 같은 지점에 연결되어야 하기 때문에 병렬 연결이 적합하고, 전류계는 전류가 흐르는 경로에 직렬 연결이 적합하기 때문입니다. 따라서, 정답은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. A/D 변환의 순서로 옳은 것은?

  1. 표본화 → 양자화 → 부호화
  2. 양자화 → 표본화 → 부호화
  3. 표본화 → 양자화 → 복호화
  4. 표본화 → 부호화 → 양자화
(정답률: 83%)
  • 정답은 "표본화 → 양자화 → 부호화"입니다.

    먼저, 표본화는 연속적인 아날로그 신호를 디지털 신호로 변환하는 과정입니다. 이 과정에서 아날로그 신호를 일정한 시간 간격으로 샘플링하여 디지털 신호로 변환합니다.

    다음으로, 양자화는 디지털 신호의 크기를 제한된 비트 수로 표현하는 과정입니다. 이 과정에서 디지털 신호의 연속적인 값을 일정한 간격으로 분할하여 근사값으로 표현합니다.

    마지막으로, 부호화는 양자화된 디지털 신호를 이진수로 변환하는 과정입니다. 이 과정에서 양자화된 값을 이진수로 표현하여 디지털 데이터를 저장하거나 전송할 수 있습니다.

    따라서, 표본화 → 양자화 → 부호화 순서로 변환하는 것이 옳습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 휘스토운 브리지(Wheatstone bridge) 등을 사용하는 영위법은 어디에 속하는가?

  1. 직접 측정
  2. 간접 측정
  3. 절대 측정
  4. 비교 측정
(정답률: 43%)
  • 휘스톤 브리지는 전기 회로에서 전기 저항을 측정하는데 사용되는 장치입니다. 이 장치는 불확실성이 있는 저항값을 정확하게 측정하기 위해 비교 측정 방법을 사용합니다. 즉, 측정하려는 저항값을 다른 저항값과 비교하여 정확한 값을 도출하는 방법입니다. 따라서 휘스톤 브리지 등을 사용하는 영위법은 비교 측정에 속합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 측정자의 부주의에 의하여 발생하는 것으로서 계산의 실수, 측정기의 눈금 오판독 등에 의하여 발생하는 오차는?

  1. 계통오차
  2. 우연오차
  3. 과실오차
  4. 계기로 인한 오차
(정답률: 69%)
  • 과실오차는 측정자의 부주의나 실수에 의해 발생하는 오차로, 계산의 실수나 측정기의 눈금 오판독 등으로 인해 발생합니다. 따라서 이는 측정자의 책임이 크기 때문에 과실오차라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 지시계기의 3대 요소에 해당하지 않는 것은?

  1. 구동장치
  2. 제어장치
  3. 제동장치
  4. 증폭장치
(정답률: 84%)
  • 지시계기의 3대 요소는 구동장치, 제어장치, 제동장치입니다. 이들은 모두 지시계기의 작동에 필수적인 역할을 합니다. 반면에 증폭장치는 신호나 전류를 증폭시켜주는 역할을 하지만, 지시계기의 작동에 직접적으로 연관되지는 않습니다. 따라서 증폭장치는 지시계기의 3대 요소에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 온도의 예정 한도를 검출하는데 사용되는 것은?

  1. 레벨미터(level meter)
  2. 서모스태트(thermostat)
  3. 리밋스위치(limit switch)
  4. 압력스위치(pressure switch)
(정답률: 67%)
  • 서모스태트는 온도를 감지하여 예정된 한도를 검출하는데 사용됩니다. 따라서 이 보기 중에서 서모스태트가 온도를 감지하는 기능을 가지고 있기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. VHS 방식 VTR의 설명으로 옳은 것은?

  1. 병렬(parallel) 로딩 기구에 의한 M자형 로딩
  2. 큰 헤드 드럼에 낮은 테이프 속도
  3. 리드 테이프에 의한 종단 검출 방식
  4. 1모터에 의한 안정된 구동 방식
(정답률: 53%)
  • VHS 방식 VTR은 병렬(parallel) 로딩 기구에 의한 M자형 로딩 방식을 사용합니다. 이는 테이프를 빠르게 로딩하고 언로딩할 수 있도록 하며, 헤드 드럼에 낮은 속도로 테이프를 감아 헤드와의 접촉을 최대화합니다. 또한, 리드 테이프에 의한 종단 검출 방식을 사용하여 정확한 위치를 찾아내고, 1모터에 의한 안정된 구동 방식을 사용하여 안정적인 재생을 보장합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 중음 재생을 전용으로 하는 스피커는?

  1. 우퍼(woofer)
  2. 스코커(squawker)
  3. 트위터(tweeter)
  4. 혼스피커
(정답률: 59%)
  • 스코커(squawker)는 중음을 전용으로 재생하는 스피커로, 주파수 대역이 1kHz에서 5kHz 사이에 위치하며, 음악에서 중요한 역할을 담당하는 보컬, 악기의 중간음을 재생합니다. 따라서 스코커는 음악의 목소리와 악기 소리를 더욱 선명하게 들을 수 있도록 해줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 자기 녹음기에서 바이어스 전류를 적당한 세기의 값으로 선택하지 못하는 경우 발생하는 현상은?

  1. 직선 부분을 길게 잡을 수 있다.
  2. 교류 자화로 인한 잡음이 많다.
  3. 녹음이 전혀 되지 않는다.
  4. 녹음 파형이 일그러진다.
(정답률: 71%)
  • 바이어스 전류를 적절한 값으로 선택하지 못하면 녹음 시에 음성 신호가 직선 부분에서 치솟아 오르지 못하고 일정한 값에서 멈추게 되어 녹음 파형이 일그러지게 됩니다. 이는 음질의 저하를 유발하며, 듣기에 불편함을 줄 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 오디오의 재생 주파수 대역을 몇 개의 대역으로 나누어 각각의 대역내의 주파수 특성을 자유자재로 바꿀 수 있는 기능은?

  1. 믹싱 앰프
  2. 채널 디바이더
  3. 그래픽 이퀄라이저
  4. 라우드니스 컨트롤
(정답률: 66%)
  • 그래픽 이퀄라이저는 오디오의 재생 주파수 대역을 여러 개의 대역으로 나누어 각각의 대역내의 주파수 특성을 자유자재로 바꿀 수 있는 기능을 제공합니다. 이를 통해 사용자는 원하는 대역의 주파수를 강조하거나 약화시켜서 음악의 톤을 조절할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자기기 및 음향영상기기

46. 고주파 가열 중 유전가열에 대한 설명으로 거리가 먼 것은?

  1. 가열이 골고루 된다.
  2. 온도 상승이 빠르다.
  3. 피가열물의 모양에 제한을 받지 않는다.
  4. 내부가열이므로 표면 손상이 되지 않는다.
(정답률: 63%)
  • 고주파 가열은 전자기파를 이용하여 가열하는 방법으로, 전자기파가 피부 내부까지 침투하여 내부부터 가열되기 때문에 피가열물의 모양에 제한을 받지 않습니다. 즉, 피의 크기나 모양에 상관없이 전체적으로 골고루 가열이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 청력을 검사하기 위하여 가청주파수 영역의 여러 가지 레벨의 순음을 전기적으로 발생하는 음향발생 장치는?

  1. 오디오미터
  2. 페이스메이커
  3. 망막전도 측정기
  4. 심음계
(정답률: 83%)
  • 청력을 검사하기 위해서는 가청주파수 영역의 여러 가지 레벨의 순음을 발생시켜야 합니다. 이를 전기적으로 발생시키는 장치를 오디오미터라고 합니다. 따라서 오디오미터가 청력 검사를 위해 사용되는 장비입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 선박에 이용되며 방향 탐지기가 없이 보통 라디오 수신기를 이용하여 방위를 측정할 수 있는 것은?

  1. 회전 비컨
  2. 무지향성 비컨
  3. AN 레인지 비컨
  4. 초고주파 전방향성 비컨
(정답률: 64%)
  • 회전 비컨은 선박의 회전 속도와 방향을 측정하여 방위를 계산할 수 있는 장비입니다. 이에 반해 무지향성 비컨은 방향 탐지기가 없이 주변의 신호를 수신하는 비컨이며, AN 레인지 비컨과 초고주파 전방향성 비컨은 각각 특정한 주파수와 방향으로 신호를 송수신하는 장비입니다. 따라서, 방향 탐지기가 없이 보통 라디오 수신기를 이용하여 방위를 측정할 수 있는 것은 회전 비컨입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 제어량의 변화를 일으킬 수 있는 신호 중에서 기준 입력 신호 이외의 것은?

  1. 제어동작 신호
  2. 외란
  3. 주되먹임 신호
  4. 제어 편차
(정답률: 78%)
  • 외란은 시스템에 원하지 않는 노이즈나 외부 신호로 인해 발생하는 신호를 말합니다. 따라서 외란은 제어량의 변화를 일으키는 기준 입력 신호 이외의 것으로 분류됩니다. 제어동작 신호, 주되먹임 신호, 제어 편차는 모두 제어량의 변화를 일으킬 수 있는 신호 중에서 기준 입력 신호와 관련된 것들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. FM 수신기에 필요한 요소가 아닌 것은?

  1. 저주파증폭회로
  2. 주파수판별회로
  3. 변조회로
  4. 주파수혼합회로
(정답률: 55%)
  • 변조회로는 FM 수신기에서 신호를 변조하는 회로로, 수신기에서는 이 회로가 필요하지 않습니다. 따라서 변조회로가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 펠티어 효과는 어떤 장치에 이용되는가?

  1. 자동제어
  2. 온도제어
  3. 전자냉동기
  4. 태양전지
(정답률: 85%)
  • 펠티어 효과는 전자냉동기에서 이용됩니다. 전자냉동기는 펠티어 효과를 이용하여 열을 흡수하여 냉각하는데 사용됩니다. 펠티어 효과는 전기를 이용하여 열을 이동시키는 원리로, 전자냉동기에서는 전기를 통해 열을 이동시켜 냉각을 실현합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 음압의 단위는?

  1. [N/C]
  2. [dB]
  3. [µbar]
  4. [Neper]
(정답률: 84%)
  • 음압은 대기압보다 작은 압력을 의미하며, 대기압은 보통 1013.25 hPa (헥토파스칼) 또는 1013.25 mbar (밀리바)로 표현됩니다. 음압은 이보다 작은 값으로 표현되기 때문에, 대기압을 기준으로 한 밀리바 단위보다 작은 단위가 필요합니다. 이 때 사용되는 단위 중 하나가 마이크로바 ([µbar])입니다. 마이크로바는 밀리바의 1/1000인데, 이는 대기압의 1/101325에 해당합니다. 따라서 음압을 표현할 때는 마이크로바 단위가 자주 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. FM 수신기에서 스켈치(squelch) 회로의 사용 목적은?

  1. 입력 신호가 없을 때 수신기 내부 잡음을 제거한다.
  2. FM 전파 수신시 수신기 내부 잡음을 증폭한다.
  3. 국부발진 주파수의 변동을 막는다.
  4. 안테나로부터 불필요한 복사를 제거한다.
(정답률: 53%)
  • 스켈치 회로는 입력 신호가 없을 때 수신기 내부 잡음을 제거하기 위해 사용됩니다. 이는 수신기가 불필요한 잡음을 수신하지 않도록 하여, 신호 대 잡음 비율(SNR)을 높이고, 수신된 신호의 품질을 향상시키기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 반도체의 성질을 가지고 있는 물질(형광체를 포함)에 전장을 가하였을 때 생기는 현상은?

  1. 광전효과
  2. 줄효과
  3. 전장발광
  4. 톰슨효과
(정답률: 71%)
  • 전장발광은 반도체 물질에 전기장을 가하면 전자와 양공이 만나서 결합하면서 에너지를 방출하는 현상입니다. 이 때 방출되는 에너지는 광자(빛)의 형태로 나타나게 되어 형광체에서는 빛이 발생하게 됩니다. 따라서 전장발광이라는 용어가 사용되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 압력을 변위로 변화시키는 변환기는?

  1. 전자석
  2. 전자코일
  3. 스프링
  4. 차동변압기
(정답률: 79%)
  • 압력을 변위로 변화시키는 변환기는 스프링입니다. 스프링은 압력이 가해지면 그에 따라 변위가 발생하는 탄성체입니다. 따라서 압력을 스프링에 가하면 스프링이 변형되어 변위가 발생하게 되고, 이를 측정하여 압력을 측정할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 프로세스 제어(process control)는 어느 제어에 속하는가?

  1. 추치 제어
  2. 속도 제어
  3. 정치 제어
  4. 프로그램 제어
(정답률: 63%)
  • 프로세스 제어는 정치 제어에 속합니다. 이는 프로세스가 실행되는 동안 시스템 자원을 효율적으로 사용하고, 다른 프로세스와 충돌하지 않도록 관리하는 것이 중요하기 때문입니다. 이를 위해 운영체제는 프로세스의 우선순위, 자원 할당, 스케줄링 등을 조절하여 시스템 전반적인 안정성과 성능을 유지합니다. 이러한 프로세스 제어는 시스템의 정치적인 측면에서 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. VTR의 기록방식에서 기록 헤드와 재생 헤드의 갭을 ⏀도 만큼 기울여 재생할 때의 장점은?

  1. 장시간 기록, 재생된다.
  2. 테이프 속도가 증가한다.
  3. 테이프를 좁게 사용할 수 있다.
  4. 휘도 신호의 크로스토크가 제거된다.
(정답률: 57%)
  • 기록 헤드와 재생 헤드의 갭을 ⏀도 만큼 기울여 재생할 때, 휘도 신호가 녹음되는 방향과 수직으로 재생되기 때문에, 인접한 트랙에서 발생하는 크로스토크가 감소하게 되어 휘도 신호의 크로스토크가 제거된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 소나(sonar)와 관계없는 것은?

  1. 수중 레이더
  2. 어군 탐지기
  3. 물의 깊이와 수위
  4. 물속에 녹아 있는 염분의 농도측정
(정답률: 81%)
  • 물속에 녹아 있는 염분의 농도측정은 소나와 직접적인 관련이 없는 것입니다. 소나는 수중 물체의 위치와 거리를 파악하는 기술로, 수중 레이더와 어군 탐지기, 물의 깊이와 수위와 관련이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 전기식 조절계에서 가장 많이 사용되는 방식은?

  1. 비례동작
  2. 온ㆍ오프동작
  3. 비례적분동작
  4. 비례적분미분동작
(정답률: 65%)
  • 온ㆍ오프동작은 전기식 조절계에서 가장 많이 사용되는 방식입니다. 이는 간단하게 스위치를 켜고 끄는 방식으로 작동하기 때문입니다. 즉, 특정 조건이 충족되면 전원이 켜지고, 그 조건이 해제되면 전원이 꺼지는 방식으로 작동합니다. 이 방식은 구조가 간단하고 제어가 용이하며, 비용도 저렴하기 때문에 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. TV 수상기의 영상 증폭회로에서 피킹 코일에 관한 설명으로 옳은 것은?

  1. 수직의 동기를 제거한다.
  2. 고역주파수 특성을 보상한다.
  3. 저역주파수 특성을 보상한다.
  4. 4.5[㎒]의 음성신호를 제거한다.
(정답률: 56%)
  • TV 수상기의 영상 증폭회로에서 피킹 코일은 고역주파수 특성을 보상하기 위해 사용된다. 이는 수신된 신호가 고역주파수 성분을 포함하고 있을 때, 이를 적절히 보상하여 올바른 영상 신호를 출력하기 위함이다. 따라서 "고역주파수 특성을 보상한다."가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
