전자기기기능사 필기 기출문제복원 (2010-07-11)

전자기기기능사
(2010-07-11 기출문제)

목록

1과목: 전기전자공학

1. 다음 ( ) 안에 들어갈 내용으로 옳은 것은?

  1. ㉠ 비례, ㉡ 비례
  2. ㉠ 비례, ㉡ 반비례
  3. ㉠ 반비례, ㉡ 비례
  4. ㉠ 반비례, ㉡ 반비례
(정답률: 89%)
  • ㉠ 비례, ㉡ 반비례입니다.

    ㉠에서는 x가 증가할 때 y도 증가하는 것을 볼 수 있습니다. 이는 두 변수가 비례한다는 의미입니다.

    반면에 ㉡에서는 x가 증가할 때 y가 감소하는 것을 볼 수 있습니다. 이는 두 변수가 반비례한다는 의미입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 저주파 회로에서 직류 신호를 차단하고 교류 신호를 잘 통과시키는 소자로 가장 적합한 것은?

  1. 커패시터(capacitor)
  2. 코일(coil)
  3. 저항(R)
  4. 다이오드(diode)
(정답률: 83%)
  • 커패시터는 전기적으로 축적된 전하를 저장하는 소자로, 직류 신호는 차단하고 교류 신호는 잘 통과시키는 특성을 가지고 있습니다. 따라서 저주파 회로에서 직류 신호를 차단하고 교류 신호를 잘 통과시키는 소자로 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 리플 전압이란?

  1. 정류된 직류전압
  2. 무부하시 전압
  3. 부하시 전압
  4. 정류된 전압의 교류분
(정답률: 63%)
  • 리플 전압은 전압이 정류되어 나오는 직류전압에서 부하에 따라 발생하는 교류분을 말합니다. 따라서 "정류된 전압의 교류분"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 일정 주파수의 정현파에 대한 변조파로 반송파를 변조했을 경우, 직선 검파한 출력에 포함되는 고조파분의 기본파분에 대한 퍼센트 또는 데시벨로 표시되는 것은?

  1. 잡음
  2. 왜율
  3. 충실도
  4. 잡음지수
(정답률: 51%)
  • 왜율은 변조된 신호에서 반송파의 직선 검파 출력에서 나타나는 기본파의 비율을 나타내는 값입니다. 이 값은 변조된 신호의 품질을 나타내는 중요한 지표 중 하나입니다. 왜율이 높을수록 변조된 신호의 품질이 좋다는 것을 의미합니다. 따라서 정답은 "왜율"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 이상적인 연산증폭기의 특징으로 적합한 것은?

  1. 입력 저항이 아주 작다.
  2. 출력 저항이 매우 크다.
  3. 동상신호 제거비가 매우 크다.
  4. 대역폭이 아주 작다.
(정답률: 70%)
  • 이상적인 연산증폭기는 입력 신호를 왜곡 없이 증폭시키는 것이 목적입니다. 따라서 입력 저항이 아주 작아야 입력 신호가 손실 없이 전달될 수 있습니다. 또한 출력 저항이 매우 크면 출력 신호가 외부 회로에 영향을 받지 않고 안정적으로 전달될 수 있습니다. 동상신호 제거비가 매우 크다는 것은 입력 신호와는 무관한 외부 잡음이나 교란 신호를 효과적으로 제거할 수 있다는 것을 의미합니다. 대역폭이 아주 작다는 것은 입력 신호의 주파수 범위를 제한한다는 것으로, 이는 일부 특정한 응용 분야에서는 적합하지 않을 수 있습니다. 따라서 이상적인 연산증폭기의 특징으로는 동상신호 제거비가 매우 크다가 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 차동증폭기에서 동위상 제거비(CMRR)가 어떻게 변할 때 우수한 평형 특성을 가지는가?

  1. 차동 이득과 동위상 이득이 작을수록 좋다.
  2. 차동 이득과 동위상 이득이 클수록 좋다.
  3. 차동 이득이 크고, 동위상 이득은 작을수록 좋다.
  4. 차동 이득이 작고, 동위상 이득은 클수록 좋다.
(정답률: 63%)
  • 차동증폭기에서 동위상 제거비(CMRR)가 높을수록 차동 신호와 공통모드 신호를 구분하여 처리할 수 있으므로 우수한 평형 특성을 가집니다. 이를 위해서는 차동 이득이 크고, 동위상 이득은 작아야 합니다. 이는 차동 신호를 증폭시키고, 공통모드 신호를 억제하기 위함입니다. 따라서 "차동 이득이 크고, 동위상 이득은 작을수록 좋다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 정류회로의 직류전압이 Vd, 리플의 (+) 최대값에서 (-) 최대값까지의 값(p-p값)이 V 라면 리플 함유율(%)은?

(정답률: 44%)
  • 리플 함유율(%)은 (V/p-p값) x 100 으로 계산됩니다. 따라서 보기 중에서 "" 가 정답입니다. 이유는 이 보기가 (V/p-p값) x 100 으로 계산한 값과 일치하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 전기장 중에 전하를 놓았을 때 전하에 작용하는 힘은?

  1. 전기장의 세기
  2. 기전력
  3. 전위
  4. 전류
(정답률: 66%)
  • 전기장은 전하에게 힘을 가하는데, 이 힘의 크기는 전기장의 세기에 비례합니다. 따라서 전하에 작용하는 힘의 크기를 나타내는 정답은 "전기장의 세기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 정전용량의 역수는?

  1. 리액턴스
  2. 지멘스
  3. 엘라스턴스
  4. 커패시턴스
(정답률: 60%)
  • 정전용량은 전기적으로 축적된 에너지를 저장할 수 있는 능력을 의미합니다. 따라서 정전용량의 역수는 전기적으로 축적된 에너지를 저장할 수 있는 능력이 없는 것을 의미합니다. 이것은 엘라스턴스(또는 저항)이라고도 불리며, 전기적으로 축적된 에너지를 저장하지 않고 전류의 흐름을 제한하는 능력을 가지고 있기 때문입니다. 따라서 정전용량의 역수는 "엘라스턴스"가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. R, L, C로 구성된 직렬회로에서 L 양단의 전압과 전류는 어떤 위상 관계에 있는가?

  1. 전압과 전류는 동일 위상이다.
  2. 전압이 전류보다 90도 위상이 앞선다.
  3. 전류가 전압보다 90도 위상이 앞선다.
  4. 전압이 전류보다 180도 위상이 앞선다.
(정답률: 62%)
  • 정답: 전압이 전류보다 90도 위상이 앞선다.

    이유: L은 인덕턴스로서 전류가 흐르면 자기장이 생성되어 전류의 변화를 막으려고 하며, 이 때문에 전류의 흐름이 느려진다. 따라서 L 양단의 전압은 전류의 변화에 따라 변화하는데, 이 때문에 전압이 전류보다 90도 위상이 앞선다. 이는 L 양단의 전압과 전류가 서로 직교하는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 회로에서 RE 의 중요한 역할로서 가장 적합한 것은?

  1. 출력 증대
  2. 주파수 대역 증대
  3. 바이어스 전류 증가
  4. 동작점의 안정화
(정답률: 61%)
  • RE는 에미터 전극과 접지 사이에 연결된 저항으로, 바이어스 전류를 제어하는 역할을 합니다. 이 회로에서 RE가 없으면 바이어스 전류가 크게 변동할 수 있어 동작점이 불안정해질 수 있습니다. 따라서 RE는 동작점의 안정화를 위해 가장 적합한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 0.4㎌의 콘덴서에 정전용량이 얼마인 콘덴서를 직렬로 접속하면 합성정전용량이 0.3㎌가 되는가?

  1. 0.4
  2. 0.7
  3. 1.0
  4. 1.2
(정답률: 60%)
  • 두 콘덴서를 직렬로 접속하면 합성정전용량은 다음과 같이 계산됩니다.

    1/합성정전용량 = 1/첫 번째 콘덴서의 정전용량 + 1/두 번째 콘덴서의 정전용량

    따라서, 합성정전용량이 0.3㎌가 되기 위해서는 다음과 같은 식이 성립해야 합니다.

    1/0.3 = 1/0.4 + 1/x

    여기서 x는 두 번째 콘덴서의 정전용량을 의미합니다. 이를 계산하면 x는 1.2㎌가 됩니다. 따라서, 두 번째 콘덴서의 정전용량이 1.2㎌일 때, 두 콘덴서를 직렬로 접속하면 합성정전용량이 0.3㎌가 됩니다. 따라서, 정답은 "1.2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 전원회로에서 부하로 최대 전력을 공급하기 위한 조건은?

  1. 전원의 내부저항이 0 이어야 한다.
  2. 전원의 내부저항과 부하저항이 같아야 한다.
  3. 전원의 내부저항보다 부하저항이 커야 한다.
  4. 전원의 내부저항보다 부하저항이 작아야 한다.
(정답률: 58%)
  • 전원의 내부저항과 부하저항이 같아야 최대 전력을 공급할 수 있습니다. 이는 오므레의 법칙에 따라 전원의 전압과 전류가 최대가 되기 때문입니다. 만약 내부저항이 부하저항보다 작으면 전압이 감소하고, 내부저항이 부하저항보다 크면 전류가 감소하여 최대 전력을 공급할 수 없습니다. 따라서 내부저항과 부하저항이 같아야 전원에서 최대 전력을 공급할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. FM 변조에서 주파수편이는 무엇에 비례하는가?

  1. 변조파의 진폭
  2. 반송파의 진폭
  3. 변조파의 주파수
  4. 반송파의 주파수
(정답률: 50%)
  • FM 변조에서 주파수편이는 변조파의 주파수에 비례합니다. 이는 변조파의 주파수가 변화함에 따라 반송파의 주파수도 변화하기 때문입니다. 따라서 변조파의 주파수가 높을수록 주파수편이도 높아지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 평활 회로의 출력 전압을 일정하게 유지시키는데 필요한 회로는?

  1. 안정화(정전압)회로
  2. 정류회로
  3. 전파정류회로
  4. 브리지정류회로
(정답률: 86%)
  • 안정화(정전압)회로는 입력 전압의 변동에도 출력 전압을 일정하게 유지시키는 회로입니다. 이를 위해 안정화(정전압)회로는 입력 전압의 변동에 따라 출력 전압을 조절하는 기능을 가지고 있습니다. 따라서 평활 회로의 출력 전압을 일정하게 유지시키는데 필요한 회로로 안정화(정전압)회로가 선택됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반

16. 펄스의 주기 등은 일정하고 그 진폭을 입력 신호 전압에 따라 변화시키는 변조방식은?

  1. PAM
  2. PFM
  3. PCM
  4. PWM
(정답률: 66%)
  • PAM은 Pulse Amplitude Modulation의 약자로, 입력 신호 전압에 따라 펄스의 진폭을 변화시키는 변조 방식입니다. 주기는 일정하게 유지됩니다. 따라서 주파수 변조(PFM), 코드 변조(PCM), 혹은 펄스 폭 변조(PWM)와는 다른 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 지정 어드레스로 분기하고 후에 그 명령으로 되돌아오는 명령은?

  1. 강제 인터럽트 명령
  2. 조건부 분기 명령
  3. 서브루틴 분기 명령
  4. 분기 명령
(정답률: 83%)
  • 지정한 어드레스로 분기하여 해당 서브루틴을 실행하고, 실행이 끝난 후에는 원래 위치로 돌아오는 명령이 바로 "서브루틴 분기 명령"입니다. 이 명령은 프로그램의 재사용성을 높이고, 코드의 중복을 줄이는 등의 효과를 가져옵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 마이크로프로세서의 구성요소가 아닌 것은?

  1. 제어 장치
  2. 연산 장치
  3. 레지스터
  4. 분기 버스
(정답률: 79%)
  • 분기 버스는 마이크로프로세서의 구성요소가 아닙니다. 이는 데이터와 주소를 전송하는 역할을 하는 데이터 버스와 주소 버스와는 달리, 명령어의 실행 흐름을 제어하는 역할을 하는 버스입니다. 따라서 제어 장치, 연산 장치, 레지스터는 마이크로프로세서의 구성요소이지만, 분기 버스는 그렇지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 10진수 0.4375를 2진수로 변환한 것은?

  1. (0.0111)2
  2. (0.1101)2
  3. (0.1110)2
  4. (0.1011)2
(정답률: 53%)
  • 0.4375를 2진수로 변환하기 위해서는 소수점 이하의 값을 2로 곱하면서 1 또는 0의 값을 얻어내면 됩니다. 예를 들어, 0.4375를 2로 곱하면 0.875가 되고, 여기서 정수 부분인 0은 2진수로 0이 됩니다. 그리고 0.875를 다시 2로 곱하면 1.75가 되고, 여기서 정수 부분인 1은 2진수로 1이 됩니다. 이 과정을 반복하면 (0.0111)2가 됩니다. 따라서 정답은 "(0.0111)2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 마이크로컴퓨터 내부에서 마이크로프로세서와 주기억장치 및 각 주변장치 모듈 간에는 버스(BUS)를 통해 정보를 전달한다. 이 버스에 해당되지 않는 것은?

  1. data bus
  2. address bus
  3. register bus
  4. control bus
(정답률: 58%)
  • 버스는 정보를 전달하는 통로이며, 데이터 버스는 데이터를 전달하는데 사용되고, 주소 버스는 주소 정보를 전달하는데 사용된다. 제어 버스는 제어 신호를 전달하는데 사용된다. 하지만 레지스터 버스는 존재하지 않는다. 레지스터는 마이크로프로세서 내부에 있는 저장소이며, 버스를 통해 직접 전달되지 않는다. 따라서 "register bus"가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 어셈블리어의 특징 설명으로 틀린 것은?

  1. 기계어에 비해 프로그램 작성이나 수정이 어렵다.
  2. 호환성이 없으므로 전문가 외에는 사용하기 어렵다.
  3. 컴퓨터 동작 원리에 대한 전문 지식이 필요하다.
  4. 기계어 보다 사용하기 편리하다.
(정답률: 54%)
  • "기계어에 비해 프로그램 작성이나 수정이 어렵다."가 틀린 것이며, 이유는 어셈블리어는 기계어와 유사한 저급 언어이기 때문에 기계어보다는 프로그램 작성이나 수정이 상대적으로 쉽습니다. 하지만 여전히 컴퓨터 동작 원리에 대한 전문 지식이 필요하며, 호환성이 없어 전문가 외에는 사용하기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. C 언어에서 “i++” 명령의 설명으로 가장 적합한 것은?

  1. i 변수를 계속 덧셈한다.
  2. i 변수를 1씩 증가시킨다.
  3. i 변수를 2씩 증가시킨다.
  4. i 변수를 계속 곱셈한다.
(정답률: 77%)
  • “i++” 명령은 i 변수를 1씩 증가시키는 명령입니다. 이는 i 변수에 1을 더하는 것과 같은 효과를 가지며, 반복문에서 자주 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. A/D 변환기 등에 적합하며 이웃한 수와 하나의 비트만 다른 코드는?

  1. BCD 코드
  2. ASCII 코드
  3. 3-초과 코드
  4. 그레이 코드
(정답률: 58%)
  • 그레이 코드는 이웃한 수와 하나의 비트만 다른 코드이기 때문에 A/D 변환기 등에서 사용하기 적합합니다. BCD 코드는 10진수를 4비트로 표현하는 코드이며, ASCII 코드는 문자를 7비트 또는 8비트로 표현하는 코드입니다. 3-초과 코드는 3진수 이상의 진수를 사용하는 코드이며, 이웃한 수와 다수의 비트가 다릅니다. 따라서 이들은 A/D 변환기 등에서 사용하기에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. C언어에서 모든 프로그램의 실행 시작을 의미하는 함수는?

  1. main
  2. auto
  3. block
  4. void
(정답률: 78%)
  • 정답은 "main"입니다. 이유는 C언어에서 모든 프로그램은 main 함수에서 시작되기 때문입니다. 따라서 main 함수는 C언어 프로그램에서 가장 중요한 함수 중 하나입니다. main 함수는 프로그램의 시작점을 정의하고, 프로그램이 실행될 때 가장 먼저 호출되는 함수입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 채널(channel)의 종류로 옳게 묶인 것은?

  1. 다이렉트(direct) 채널과 멀티플렉서 채널
  2. 멀티플렉서 채널과 셀렉터(selector) 채널
  3. 실렉터 채널과 스트로브(strobe) 채널
  4. 스트로브 채널과 다이렉트 채널
(정답률: 72%)
  • 멀티플렉서 채널과 셀렉터(selector) 채널이 옳게 묶였습니다. 멀티플렉서 채널은 여러 개의 입력 신호를 하나의 출력 신호로 합치는 역할을 하며, 셀렉터 채널은 여러 개의 출력 신호 중에서 하나의 신호를 선택하는 역할을 합니다. 둘 다 여러 개의 신호를 처리하는 데에 사용되는 채널이므로 함께 묶인 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

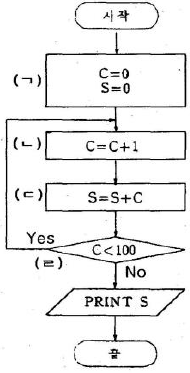

26. 다음의 1 부터 100 까지의 정수의 합을 구하는 반복형 순서도에서 비교, 판단의 역할을 하는 부분은?

  1. (ㄱ)
  2. (ㄴ)
  3. (ㄷ)
  4. (ㄹ)
(정답률: 86%)
  • 비교, 판단의 역할을 하는 부분은 "1부터 100까지의 정수가 모두 더해졌는지"를 확인하는 부분입니다. 이 부분에서 "(ㄹ)"인 이유는, 반복문을 통해 1부터 100까지의 정수를 더하면서 합계를 구하고, 마지막에 합계를 출력하는 것으로 모든 정수가 더해졌는지 확인할 수 있기 때문입니다. 따라서, 별도의 비교, 판단이 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 컴퓨터 내부에서 10진수를 표현하는 방식은?

  1. 팩 방식
  2. 부동 소수점 방식
  3. 고정 소수점 방식
  4. fixed point data format
(정답률: 55%)
  • 정답: "팩 방식"

    팩 방식은 컴퓨터 내부에서 10진수를 표현하는 방식 중 하나입니다. 이 방식은 고정 소수점 방식과 유사하지만, 소수점 위치를 나타내는 비트를 따로 두지 않고, 지수와 가수를 합쳐서 하나의 숫자로 표현합니다. 이렇게 하면 소수점 위치를 따로 표시하지 않아도 되므로, 고정 소수점 방식보다 더 많은 범위의 숫자를 표현할 수 있습니다. 또한, 부동 소수점 방식보다는 정밀도가 떨어지지만, 고정 소수점 방식보다는 더 높은 정밀도를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 기억 용량의 단위를 잘못 설명한 것은?

  1. 1비트 : 0 또는 1
  2. 1 바이트 : 8개의 서로 다른 0 또는 1
  3. 1 킬로 바이트 : 1000 바이트
  4. 1 메가 바이트 : 1048576 바이트
(정답률: 78%)
  • 정답은 "1 킬로 바이트 : 1000 바이트" 입니다.

    이유는 컴퓨터에서 데이터를 처리할 때, 2진수를 사용하기 때문입니다. 2진수는 0과 1로 이루어진 숫자 체계이며, 컴퓨터에서는 이진수로 데이터를 저장하고 처리합니다.

    1비트는 0 또는 1의 값을 가지므로, 1비트는 2가지의 경우의 수를 가집니다.

    1바이트는 8개의 비트로 이루어져 있으므로, 2의 8승인 256가지의 경우의 수를 가집니다.

    1킬로 바이트는 1000바이트로 이루어져 있습니다. 이는 10의 3승으로, 1000은 2의 10승보다 약간 작은 수입니다. 따라서 1킬로 바이트는 1024바이트로 근사값을 사용하기도 합니다.

    1메가 바이트는 1024킬로 바이트로 이루어져 있으므로, 1024의 2승인 1048576바이트를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 표준 신호 발생기가 갖추어야 할 조건으로 틀린 것은?

  1. 출력 전압이 정확할 것
  2. 변조도가 정확히 조정되고 변조 왜곡이 클 것
  3. 누설이 적고 안정도가 높을 것
  4. 발진 주파수가 정확하고 파형이 양호할 것
(정답률: 80%)
  • "변조도가 정확히 조정되고 변조 왜곡이 클 것"이 틀린 조건입니다. 표준 신호 발생기는 정확한 신호를 발생시켜 다른 장비나 시스템의 성능을 검증하기 위해 사용됩니다. 따라서 변조도가 정확히 조정되어야 하며, 변조 왜곡이 클 경우 검증 결과가 부정확해질 수 있습니다. 따라서 변조도가 정확히 조정되고 변조 왜곡이 적은 것이 바람직한 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 그림의 변조도 m은?

(정답률: 79%)
  • 변조도 m은 (Vmax-Vmin)/(Vmax+Vmin)으로 계산됩니다. 그림에서 Vmax는 10V, Vmin은 2V이므로, m은 (10-2)/(10+2) = 0.6입니다. 따라서 정답은 ""입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자측정

31. 참값이 25.00[V]인 전압을 측정하였더니 24.85[V]라는 값을 얻었다. 이때 보정백분율은 약 몇 [%] 인가?

  1. +0.6
  2. -0.6
  3. +0.15
  4. -0.15
(정답률: 45%)
  • 보정백분율은 다음과 같이 계산할 수 있습니다.

    보정백분율 = (실제값 - 측정값) / 실제값 × 100

    여기에 주어진 값들을 대입하면,

    보정백분율 = (25.00 - 24.85) / 25.00 × 100 ≈ +0.6

    따라서 정답은 "+0.6"입니다.

    이유는 실제값과 측정값의 차이를 실제값으로 나눈 후 100을 곱해 백분율로 나타낸 것이기 때문입니다. 이 문제에서는 실제값과 측정값의 차이가 작아서 보정백분율이 매우 작은 값인 +0.6이 나왔습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 전류력계형 계기의 특징에 속하지 않는 것은?

  1. 주로 전력계로 사용된다.
  2. 직류 전용의 정밀급 계기이다.
  3. 외부 자기장의 영향 때문에 자기차폐를 해야 한다.
  4. 자기 가열의 영향이 비교적 크므로 주의가 필요하다.
(정답률: 49%)
  • 전류력계형 계기는 주로 교류 전력계로 사용되며, 외부 자기장의 영향 때문에 자기차폐를 해야 한다는 특징이 있습니다. 하지만 직류 전용의 정밀급 계기는 아니기 때문에 정답에서 제외됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 기본파 전압을 Ef, 고조파 전압을 Eh라 하면 일그러짐율을 구하는 식은?

(정답률: 69%)
  • 일그러짐율은 고조파 전압의 크기를 기본파 전압의 크기로 나눈 값에서 1을 빼고, 그 결과를 백분율로 나타낸 것입니다. 따라서 일그러짐율을 구하는 식은 다음과 같습니다.

    일그러짐율 = (Eh/Ef - 1) × 100%

    보기 중에서 ""이 정답인 이유는 이 식을 간단하게 표현한 것이기 때문입니다. ""은 고조파 전압을 기본파 전압으로 나눈 값에서 1을 빼고, 그 결과를 백분율로 나타낸 것입니다. 따라서 이 식을 사용하면 일그러짐율을 간단하게 계산할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. A-D 컨버터는 무슨 회로인가?

  1. 저항 측정회로
  2. 전력을 전압으로 변환하는 회로
  3. 전류의 양을 전압의 양으로 변환하는 회로
  4. 아날로그 양을 디지털 양으로 변환하는 회로
(정답률: 90%)
  • A-D 컨버터는 아날로그 양을 디지털 양으로 변환하는 회로입니다. 이는 입력되는 아날로그 신호를 디지털 신호로 변환하여 처리하기 위한 것으로, 아날로그 신호를 샘플링하고 양자화하여 디지털 신호로 변환합니다. 이를 통해 아날로그 신호의 연속적인 값들을 디지털 신호의 이산적인 값들로 변환하여 저장하거나 처리할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음과 같은 특징을 가지는 측정계기는?

  1. 동축 주파수계
  2. 공동 주파수계
  3. 계수형 주파수계
  4. 흡수형 주파수계
(정답률: 68%)
  • 이 측정계기는 입력 신호를 흡수시켜서 측정하는 방식으로 동작하므로 "흡수형 주파수계"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 정전용량 측정용 브리지는?

  1. 맥스웰 브리지
  2. 헤비사이드 브리지
  3. 휘스톤 브리지
  4. 셰링 브리지
(정답률: 66%)
  • 셰링 브리지는 정전용량 측정용 브리지 중 하나입니다. 이는 셰링 브리지가 정전용량 측정에 특화되어 있기 때문입니다. 셰링 브리지는 정전용량 측정 시 측정 대상물과 비교 대상물의 정전용량 차이를 측정하여 정확한 값을 도출할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 지시계기의 3대 요소가 아닌 것은?

  1. 제동장치
  2. 유도장치
  3. 구동장치
  4. 제어장치
(정답률: 84%)
  • 지시계기의 3대 요소는 제동장치, 구동장치, 제어장치입니다. 유도장치는 지시계기의 요소 중 하나가 아니며, 다른 장치들과 달리 기기의 작동에 직접적인 영향을 미치지 않습니다. 유도장치는 보통 항공기의 항법 시스템에서 사용되며, 항로를 안내하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 마이크로파에서 소전력(1[W]이하) 측정으로 전력 표준이 되는 계기는?

  1. 볼로미터 전력계
  2. C-C형 전력계
  3. C-M형 전력계
  4. 진공관 전력계
(정답률: 49%)
  • 마이크로파에서 소전력 측정에는 정확한 전력 측정이 필요하며, 이를 위해 볼로미터 전력계가 사용됩니다. 볼로미터 전력계는 전류와 전압을 측정하여 전력을 계산하는데, 이는 마이크로파에서도 정확한 전력 측정을 가능하게 합니다. C-C형 전력계, C-M형 전력계, 진공관 전력계는 모두 전력 측정에 사용되지만, 마이크로파에서의 소전력 측정에는 볼로미터 전력계가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 입력에 정현파를 가하면 출력에 구형파를 얻을 수 있는 회로는?

  1. 적분 증폭 회로
  2. 미분 증폭 회로
  3. 슈미트 회로
  4. 밀러 회로
(정답률: 65%)
  • 슈미트 회로는 입력 신호가 일정 임계값을 넘어서면 출력이 전환되는 회로로, 이를 이용하여 정현파를 구형파로 변환할 수 있습니다. 즉, 입력 신호가 정현파일 때, 일정 임계값을 넘어서면 출력이 구형파가 되는 것입니다. 이는 슈미트 회로가 비선형 회로이기 때문에 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 정전형 계기의 특징이 아닌 것은?

  1. 소비 전력이 극히 작다.
  2. 주로 저압 측정용으로 사용한다.
  3. 눈금은 제곱 눈금으로 되어 있다.
  4. 정전계에 의한 오차를 발생할 수 있다.
(정답률: 50%)
  • 정전형 계기는 전류나 전압 등의 전기량을 측정하는데 사용되는 계기로, 소비 전력이 극히 작고 주로 저압 측정용으로 사용된다는 것이 특징입니다. 눈금은 제곱 눈금으로 되어 있어서 정밀한 측정이 가능하지만, 정전계에 의한 오차를 발생할 수 있다는 것도 특징 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 초음파는 기체 중에서 어떤 파형으로 전파되는가?

  1. 표면파
  2. 횡파
  3. 종파
  4. 종파와 횡파
(정답률: 57%)
  • 초음파는 기체 중에서 종파로 전파됩니다. 이는 초음파가 분자들의 압축과 이완으로 전파되기 때문입니다. 따라서, 초음파는 기체 내부에서만 전파되며, 고체나 액체에서는 전달되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 전자냉동은 무슨 효과를 이용한 것인가?

  1. 지벡 효과(Seebeck effect)
  2. 톰슨 효과(Thomson effect)
  3. 펠티어 효과(Peltier effect)
  4. 줄 효과(Joule effect)
(정답률: 88%)
  • 전자냉동은 펠티어 효과를 이용한 것입니다. 펠티어 효과는 전기가 흐르는 두 접합부에서 열이 발생하거나 흡수되는 현상을 말합니다. 이를 이용하여 전기를 통해 열을 이동시켜 냉각하는 원리를 전자냉동에서 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 레이더에 사용되는 전파는?

  1. 사인파형의 장파
  2. 펄스형의 중파
  3. 사인파형의 단파
  4. 펄스형의 초단파
(정답률: 56%)
  • 레이더는 물체의 위치와 속도를 파악하기 위해 전자기파를 사용합니다. 이때, 펄스형의 초단파를 사용하는 이유는 다음과 같습니다.

    1. 초단파는 파장이 짧아서 고정밀도의 위치 측정이 가능합니다.
    2. 펄스형은 일정한 주기로 전파를 발생시키는 것이 아니라, 짧은 시간 동안 강한 전파를 발생시키고 그 사이에 대기에서 반사된 전파를 측정하여 물체의 위치를 파악합니다.
    3. 이러한 방식으로 레이더는 빠르게 움직이는 물체도 정확하게 감지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 서보기구에 사용되지 않는 것은?

  1. 싱크로
  2. 리졸버
  3. 카보런덤
  4. 저항식 서보기구
(정답률: 71%)
  • 카보런덤은 서보기구에 사용되지 않습니다. 카보런덤은 전기적인 에너지를 저장하는 커패시터(capacitor)의 일종으로, 서보기구와는 직접적인 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. VTR의 컬러 프로세스(color process)의 VHS 방식에서 사용하고 있는 색 신호 처리방식은?

  1. DOS 방식
  2. HPF2방식
  3. PS(phase shift) 방식
  4. PI(phase invert) 방식
(정답률: 72%)
  • VHS 방식에서 사용하는 색 신호 처리방식은 PS(phase shift) 방식입니다. 이는 색차 신호를 90도 위상차이(phase difference)를 이용하여 처리하는 방식으로, 색상 정보를 더욱 정확하게 전달할 수 있습니다. DOS 방식은 디지털 비디오에서 사용되는 방식이며, HPF2 방식은 높은 주파수 성분을 강조하는 필터를 사용하는 방식입니다. PI(phase invert) 방식은 색차 신호의 위상을 반전시켜 처리하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자기기 및 음향영상기기

46. FM 통신 방식의 특징으로 옳은 것은?

  1. SN 비가 나쁘다.
  2. 혼신 방해를 적게 할 수 있다.
  3. 수신기의 출력 준위 변동이 많다.
  4. 송신시의 효율을 높일 수 있고, 일그러짐이 많다.
(정답률: 59%)
  • FM 통신 방식은 주파수 변조 방식으로, 신호의 진폭은 일정하게 유지되고 주파수만 변조되기 때문에 혼신 방해를 적게 할 수 있습니다. 따라서 "혼신 방해를 적게 할 수 있다."가 옳은 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 태양 전지에서 음극 단자가 연결된 부분의 구성 물질은?

  1. P형 실리콘
  2. N형 실리콘
  3. 셀렌
  4. 붕소
(정답률: 79%)
  • 태양 전지에서 음극 단자는 전자를 공급하는 역할을 합니다. 이를 위해 음극 단자는 N형 실리콘으로 구성됩니다. N형 실리콘은 산소와 결합하여 자유 전자를 많이 가지고 있어 전자 공급에 용이합니다. 따라서 태양 전지에서 음극 단자는 N형 실리콘으로 구성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

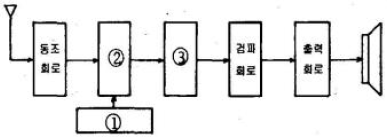

48. 다음 그림은 슈퍼 헤테로다인 수신기의 구성도이다. ①과 ③의 내용으로 옳은 것은?

  1. ① 국부발진회로, ③ 중간주파증폭회로
  2. ① 혼합회로, ③ 중간주파증폭회로
  3. ① 혼합회로, ③ 저주파증폭회로
  4. ① 국부발진회로, ③ 혼합회로
(정답률: 75%)
  • ① 국부발진회로는 고주파 신호를 생성하는 회로로, 입력된 고주파 신호를 증폭시켜 출력한다. ③ 중간주파증폭회로는 고주파 신호를 중간주파수로 변환하고, 이를 증폭시켜 출력하는 회로이다. 따라서, 이 수신기의 구성에서 ①은 고주파 신호를 생성하고, ③은 중간주파수로 변환하고 증폭하는 역할을 하므로 "① 국부발진회로, ③ 중간주파증폭회로"가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 항법 보조장치의 ILS 란?

  1. 계기 착륙 시스템
  2. 회전 비컨
  3. 무지향성 무선표식
  4. 호우머
(정답률: 80%)
  • ILS는 Instrument Landing System의 약자로, 항공기가 안전하게 착륙할 수 있도록 도와주는 계기 착륙 시스템입니다. ILS는 항공기가 정확한 위치와 고도를 유지하도록 안내하며, 비행기의 속도와 각도를 조절할 수 있도록 도와줍니다. 따라서 ILS는 항공기의 안전한 착륙을 보장하기 위한 중요한 보조장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 자기 녹음기의 교류 바이어스에 사용되는 주파수는?

  1. 약 60 ~ 100[㎐]
  2. 약 100 ~ 200[㎐]
  3. 약 30 ~ 200[㎑]
  4. 약 200 ~ 2000[㎑]
(정답률: 69%)
  • 자기 녹음기의 교류 바이어스에 사용되는 주파수는 약 30 ~ 200[㎑]입니다. 이는 자기 녹음기에서 사용되는 자기 테이프의 자기화 특성을 고려하여 결정되었습니다. 자기 테이프는 약 60 ~ 100[㎐] 주파수 범위에서 가장 높은 자기화 효율을 보이기 때문에 이 범위에서 교류 바이어스를 적용합니다. 그러나 이 범위에서는 노이즈가 많이 발생하기 때문에, 약 30 ~ 200[㎑] 범위에서 교류 바이어스를 적용하여 노이즈를 최소화하고 자기화 효율을 유지합니다. 따라서, 자기 녹음기의 교류 바이어스에 사용되는 주파수는 약 30 ~ 200[㎑]입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 송신측의 변조신호를 어느 정도까지 충실하게 재현할 수 있는지의 정도를 나타내는 것은?

  1. 감도
  2. 선택도
  3. 안정도
  4. 충실도
(정답률: 82%)
  • 위 문제에서 언급된 "송신측의 변조신호"는 원래의 신호를 변조하여 전송하는 신호를 의미합니다. 이 신호를 수신측에서 재현할 때, 얼마나 원래의 신호와 유사하게 재현할 수 있는지를 나타내는 것이 "충실도"입니다. 따라서, 정답이 "충실도"인 이유는 문제에서 언급된 내용과 일치하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

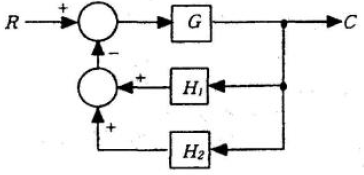

52. 다음 제어계 블록선도에서 전달함수 C/R는?

(정답률: 61%)
  • 전달함수 C/R은 출력 Y(s)를 입력 R(s)로 나눈 것이므로, C/R = Y(s)/R(s)입니다. 블록선도를 보면, 출력 Y(s)는 입력 X(s)와 전달함수 G(s)를 거쳐서 나오므로, Y(s) = G(s)X(s)입니다. 따라서, C/R = Y(s)/R(s) = (G(s)X(s))/R(s) = G(s)X(s)/R(s)입니다. 이는 보기 중에서 ""와 일치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. VTR의 재생 화면에 하나 또는 다수의 흰 수평선이 나타나는 드롭아웃(Drop Out) 현상의 원인은?

  1. 수평 동기가 정확히 잡히지 않기 때문에
  2. 영상 신호에 강한 잡음 신호가 혼입되기 때문에
  3. 전원전압이 순간적으로 불안정하기 때문에
  4. 테이프와 헤드 사이에 먼지 등이 끼기 때문에
(정답률: 78%)
  • 테이프와 헤드 사이에 먼지 등이 끼면, 헤드가 테이프를 정확하게 읽지 못하게 되어 수평 동기가 정확히 잡히지 않아 드롭아웃 현상이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. VTR에서 테이프의 속도를 일정하게 유지하기 위한 기구는?

  1. 임피던스 롤러
  2. 핀치 롤러
  3. 캡스턴
  4. 텐션 포스트
(정답률: 76%)
  • 캡스턴은 VTR에서 테이프의 속도를 일정하게 유지하기 위한 기구 중 하나입니다. 이는 테이프가 회전하는 동안 캡스턴이 테이프를 끌어당겨 일정한 속도로 유지시켜주기 때문입니다. 따라서 테이프의 속도 변화를 방지하여 영상의 안정성을 유지하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 항공기가 강하할 때 수직면 내에 올바른 코스를 지시하는 것으로 90[㎐] 및 150[㎐]로 변조된 두 전파에 의해 표시되는 착륙 보조장치는?

  1. PAR
  2. 팬마커
  3. 글라이드 패드
  4. 지상 제어 진입장치
(정답률: 75%)
  • 글라이드 패드는 항공기가 수직면 내에서 올바른 착륙 경로를 유지할 수 있도록 도와주는 착륙 보조장치입니다. 이 장치는 90[㎐] 및 150[㎐]로 변조된 두 전파에 의해 표시됩니다. 따라서, 글라이드 패드가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 소나의 원리 응용과 거리가 먼 것은?

  1. 측심기
  2. 어군탐지기
  3. 액면계
  4. 수중레이더
(정답률: 77%)
  • 소나의 원리는 음파를 이용하여 물체의 위치와 거리를 측정하는 원리입니다. 측심기는 수심을 측정하는 기기이며, 어군탐지기는 물속에서 어류의 위치를 파악하는 기기입니다. 수중레이더는 물속에서 물체의 위치와 속도를 측정하는 기기입니다. 이와 달리 액면계는 물과 공기의 경계면인 액면을 이용하여 수위를 측정하는 기기입니다. 따라서 액면계는 소나의 원리와 거리가 먼 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 전자현미경의 배율을 크게 하려면?

  1. 전자렌즈의 크기를 줄인다.
  2. 전자총의 길이를 길게 한다.
  3. 전자렌즈에 자기장을 강하게 한다.
  4. 전자렌즈가 오목렌즈의 역할을 하도록 한다.
(정답률: 75%)
  • 전자렌즈는 전자를 집중시켜서 샘플의 세부 구조를 관찰하는 데 사용됩니다. 전자렌즈의 배율을 크게 하려면 전자를 더 강하게 집중시켜야 합니다. 이를 위해서는 전자렌즈에 자기장을 강하게 가해야 합니다. 자기장이 강해지면 전자의 진폭이 커지고, 이는 전자렌즈의 초점 거리를 줄여서 배율을 크게 만듭니다. 따라서 "전자렌즈에 자기장을 강하게 한다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 콘트라스트(contrast)에 대한 설명으로 옳은 것은?

  1. 잡음지수를 말한다.
  2. 음성신호의 이득을 말한다.
  3. 국부발진기의 주파수 조정 정도를 나타낸다.
  4. 화면의 가장 밝은 부분과 가장 어두운 부분에 대한 밝기의 비를 말한다.
(정답률: 73%)
  • 콘트라스트는 화면의 가장 밝은 부분과 가장 어두운 부분의 밝기 차이를 의미합니다. 이는 이미지나 영상에서 대상의 경계를 뚜렷하게 하고 시각적 효과를 높이는 데 중요한 역할을 합니다. 따라서, "화면의 가장 밝은 부분과 가장 어두운 부분에 대한 밝기의 비를 말한다."가 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 자동음량조절(AVC)회로의 사용 목적으로 옳지 않은 것은?

  1. 큰 출력을 얻기 위하여
  2. 음량을 일정하게 하기 위하여
  3. 페이딩(fading) 방지를 위하여
  4. 과대한 출력이 나오지 않게 하기 위하여
(정답률: 55%)
  • AVC 회로는 음량을 일정하게 유지하기 위해 사용되는 회로입니다. 따라서 "큰 출력을 얻기 위하여"는 옳지 않은 목적입니다. AVC 회로는 입력 신호의 크기에 따라 출력 신호의 크기를 자동으로 조절하여 일정한 음량을 유지합니다. 이를 통해 페이딩 방지와 과대한 출력을 방지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 자기 녹음기(tape recorder)에서 고음부의 음량과 명료도가 저하한 증세가 나타났을 경우, 주로 어떤 부분의 조정이 필요한가?

  1. 헤드높이
  2. 테이프 스피드(모터)
  3. 헤드 애지머스
  4. 녹음 바이어스
(정답률: 59%)
  • 고음부의 음량과 명료도가 저하한 경우, 헤드 애지머스를 조정해야 합니다. 이는 헤드와 테이프 사이의 압력을 조절하여 녹음 품질을 개선하는 것입니다. 헤드 애지머스가 적절하게 조정되지 않으면 테이프와 헤드 사이의 접촉이 부족해져서 고음부의 음량과 명료도가 저하됩니다. 따라서 헤드 애지머스를 조정하여 녹음 품질을 개선해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
