전자기기기능사 필기 기출문제복원 (2012-04-08)

전자기기기능사
(2012-04-08 기출문제)

목록

1과목: 전기전자공학

1. 다음 중 압전효과를 이용한 발진기는?

  1. LC 발진기
  2. RC 발진기
  3. 블로킹 발진기
  4. 수정 발진기
(정답률: 77%)
  • 압전효과란 일정한 압력이 가해질 때 발생하는 전기적인 변화를 말합니다. 이를 이용하여 발진하는 발진기를 압전효과 발진기라고 합니다. 수정 발진기는 압전효과를 이용하여 발진하는 발진기 중 하나입니다. 수정 발진기는 압전효과로 인해 수정의 크기가 변화하면서 발진을 일으킵니다. 따라서 수정 발진기는 압전효과를 이용한 발진기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 트랜지스터의 전류증폭률 α와 β의 관계는?

(정답률: 74%)
  • α는 컬렉터 전류와 베이스 전류의 비율을 나타내며, β는 컬렉터 전류와 에미터 전류의 비율을 나타냅니다. 따라서 α와 β는 다음과 같은 관계가 있습니다.

    α = β / (1 + β)

    이 식에서 β가 무한대로 커질수록 α는 1에 가까워지게 됩니다. 따라서 보기에서 정답은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 그림과 같은 구형파 펄스의 충격계수(duty factor) D는?

  1. D = 1/T
  2. D = W/T
  3. D = A/T
  4. D=1/A
(정답률: 76%)
  • Duty factor는 펄스 주기(T) 중에서 파형이 실제로 존재하는 시간(W)의 비율을 나타내는 값입니다. 따라서 D = W/T가 됩니다. A는 펄스의 진폭(amplitude)을 나타내는 값이므로, D=1/A는 duty factor와는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 이상적인 연산증폭기에 대한 설명으로 옳지 않은 것은?

  1. 주파수 대역폭이 무한대이다.
  2. 출력 임피던스가 무한대이다.
  3. 입력 바이어스 전류는 0 이다.
  4. 오픈 루프 전압이득이 무한대이다.
(정답률: 71%)
  • 출력 임피던스가 무한대이면 출력 신호가 외부로 전달되지 않기 때문에 이상적인 연산증폭기의 특징이 아닙니다. 이상적인 연산증폭기는 입력 바이어스 전류가 0이고 오픈 루프 전압이득이 무한대이며 주파수 대역폭이 무한대인 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 연산증폭기의 특징에 대한 설명으로 옳지 않은 것은?

  1. 전압 이득이 크다.
  2. 입력 임피던스가 높다.
  3. 출력 임피던스가 낮다.
  4. 단일 주파수만을 통과시킨다.
(정답률: 73%)
  • 단일 주파수만을 통과시킨다는 설명은 옳지 않습니다. 연산증폭기는 다양한 주파수를 통과시킬 수 있습니다. 따라서 "단일 주파수만을 통과시킨다"는 설명은 틀린 설명입니다.

    연산증폭기의 특징은 다음과 같습니다.

    1. 전압 이득이 크다.
    - 입력 신호의 전압을 증폭시켜 출력으로 내보내는 기능을 합니다.

    2. 입력 임피던스가 높다.
    - 입력 신호를 받아들이는 임피던스가 높아서, 외부에서 입력되는 신호에 대한 영향을 최소화합니다.

    3. 출력 임피던스가 낮다.
    - 출력 신호를 내보내는 임피던스가 낮아서, 외부로 신호를 전달할 때 신호의 왜곡을 최소화합니다.

    따라서, 연산증폭기는 다양한 주파수를 통과시킬 수 있으며, 단일 주파수만을 통과시키는 기능은 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 중 부궤한 증폭회로에 대한 설명으로 적합하지 않은 것은?

  1. 증폭도가 저하된다.
  2. 안정도가 감소된다.
  3. 주파수 특성이 개선된다.
  4. 입ㆍ출력 임피던스가 궤환에 의해 변화된다.
(정답률: 61%)
  • 주파수 특성이 개선된다는 설명이 적합하지 않습니다. 부궤한 증폭회로는 입력 신호의 크기를 증폭시키는 역할을 합니다. 이 때, 안정도가 감소되는 이유는 부궤한 증폭회로가 고주파 신호를 증폭시키는 과정에서 발생하는 불안정성 때문입니다. 이러한 불안정성은 증폭도를 저하시키고, 입ㆍ출력 임피던스가 궤환에 의해 변화되어 다른 회로와의 연결이 어려워집니다. 따라서, 주파수 특성이 개선되는 것은 부궤한 증폭회로의 특징이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 운동하고 있는 전자에 자장을 가하면 운동방향을 변화시킬 수 있다. 만약 전자의 운동방향이 자장의 운동방향과 직각이면 전자는 무슨 운동을 하는가?

  1. 수직운동
  2. 수평운동
  3. 원운동
  4. 지그재그운동
(정답률: 65%)
  • 전자의 운동방향이 자장의 운동방향과 직각이면 전자는 원운동을 한다. 이는 로렌츠 힘의 영향으로 인해 전자가 자장에 의해 힘을 받아 중심을 중심으로 원운동을 하게 되기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 비검파회로에 삽입된 대용량 콘덴서 Co의 목적은?

  1. 결합작용
  2. 직류차단작용
  3. 진폭제한작용
  4. 측로(by pass)
(정답률: 67%)
  • 비검파회로에서 대용량 콘덴서 Co는 직류 차단 작용을 하여 전원 공급부로부터의 직류 신호를 차단하고, 진폭 제한 작용을 하여 고주파 신호의 진폭을 제한함으로써 안정적인 고주파 신호를 유지하는 역할을 합니다. 따라서 정답은 "진폭제한작용"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 그림은 연산회로의 일종이다. 출력을 바르게 표시한 것은?

(정답률: 64%)
  • 그림은 AND 게이트와 OR 게이트로 이루어져 있으며, 출력은 OR 게이트의 출력이다. OR 게이트는 입력 중 하나 이상이 1일 때 출력이 1이 되므로, 그림의 출력이 1이 되는 경우는 A와 B 중 하나 이상이 1일 때이다. 따라서 ""가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

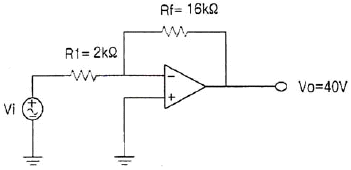

10. 다음 연산증폭기 회로의 입력전압 V1값으로 옳은 것은? (단, 이상적인 연산증폭기이다.)

  1. -5[V]
  2. 7.5[V]
  3. -10[V]
  4. 12.5[V]
(정답률: 53%)
  • 이 회로는 이상적인 연산증폭기이므로 입력단자 사이의 차이전압이 0이 되도록 작동한다. 따라서 V1 = V2 이다. V2는 R2와 R3으로 분압된 전압이므로 V2 = (R3/(R2+R3))Vin 이다. 따라서 V1 = V2 = (R3/(R2+R3))Vin 이다. R2 = 2kΩ, R3 = 1kΩ, Vin = -10V 일 때, V1 = V2 = (1kΩ/(2kΩ+1kΩ))(-10V) = -5V 이므로 정답은 "-5[V]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 충돌된 1차전자의 운동에너지에 의하여 방출된 자유전자의 명칭으로 바르게 된 것은?

  1. 열전자
  2. 광전자
  3. 2차전자
  4. 전기장전자
(정답률: 71%)
  • 충돌된 1차전자가 충돌 대상 물질의 원자나 분자의 전자와 상호작용하여 에너지를 전달하면, 그 전자는 원자나 분자에서 떨어져 나와 자유전자가 된다. 이때, 충돌된 1차전자의 운동에너지에 의해 방출된 자유전자를 2차전자라고 부른다. 따라서, 정답은 2차전자이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 베이스 접지 트랜지스터 회로에서 입력과 출력 신호 사이의 위상차는?

  1. 동상
  2. 90°
  3. 180°
  4. 270°
(정답률: 59%)
  • 베이스 접지 트랜지스터 회로에서 입력 신호는 베이스와 에미터 사이에 인가되고, 출력 신호는 콜렉터와 에미터 사이에서 측정됩니다. 이때 입력 신호와 출력 신호는 같은 극성을 가지므로 위상차가 0도, 즉 "동상"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 직류 안정화 전원회로의 기본 구성요소로 가장 적합한 것은?

  1. 기준부, 비교부, 검출부, 증폭부, 지시부
  2. 기준부, 비교부, 검출부, 증폭부, 제어부
  3. 기준부, 발진부, 검출부, 제어부, 증폭부
  4. 기준부, 지시부, 검출부, 증폭부, 발진부
(정답률: 70%)
  • 정답은 "기준부, 비교부, 검출부, 증폭부, 제어부" 입니다.

    - 기준부: 안정화하고자 하는 전압이나 전류의 기준값을 설정하는 부분입니다.
    - 비교부: 기준부에서 설정한 기준값과 입력된 전압이나 전류를 비교하여 차이를 계산하는 부분입니다.
    - 검출부: 비교부에서 계산된 차이값을 검출하는 부분입니다.
    - 증폭부: 검출된 차이값을 증폭하여 제어부에 전달하는 부분입니다.
    - 제어부: 증폭된 차이값을 이용하여 출력 전압이나 전류를 제어하는 부분입니다.

    따라서, 이러한 기능을 수행하는 부품들이 직류 안정화 전원회로의 기본 구성요소로 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 정류회로의 직류전압이 300[V]이고 리플 전압이 3[V]였다. 이 회로의 리플률은 몇 [%]인가?

  1. 1[%]
  2. 2[%]
  3. 3[%]
  4. 5[%]
(정답률: 80%)
  • 리플률은 리플 전압과 정류전압의 비율로 나타낸 값입니다. 따라서 리플률은 (리플 전압 ÷ 정류전압) × 100 으로 계산할 수 있습니다.

    이 문제에서는 리플 전압이 3[V], 정류전압이 300[V]이므로 리플률은 (3 ÷ 300) × 100 = 1[%] 입니다.

    따라서 정답은 "1[%]" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 이미터 플로어에 대한 설명으로 옳지 않은 것은?

  1. 입력임피던스는 낮다.
  2. 전압 증폭도는 대략 1 이다.
  3. 입 ㆍ 출력 위상은 동위상이다.
  4. 부하효과를 최소화하는 버퍼증폭기로 많이 사용된다.
(정답률: 50%)
  • "입력임피던스는 낮다."가 옳지 않은 설명입니다. 이유는 이를 정확히 반대로 바꿔서 말하면 "입력임피던스는 높다."라고 말할 수 있기 때문입니다. 이유는 이러한 버퍼증폭기는 입력 신호를 받아들이는 과정에서 신호의 손실을 최소화하기 위해 입력 임피던스를 높게 유지하기 때문입니다. 따라서 입력 임피던스가 낮다는 설명은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반

16. 다음 중 정류 회로의 종류가 아닌 것은?

  1. 브리지 정류회로
  2. 반파 정류회로
  3. 전파 정류회로
  4. 정전압 정류회로
(정답률: 66%)
  • 정전압 정류회로는 입력 전압의 크기가 변해도 출력 전압을 일정하게 유지하는 회로이지만, 나머지 세 종류의 정류회로는 입력 전압의 크기가 변할 때 출력 전압도 함께 변화하므로 정전압 정류회로가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 주기적으로 재기록하면서 기억 내용을 보존해야 하는 반도체 기억장치는?

  1. SRAM
  2. EPROM
  3. PROM
  4. DRAM
(정답률: 70%)
  • DRAM은 동적 램(Dynamic Random Access Memory)의 약자로, 데이터를 저장하기 위해 충전된 전하를 유지하는 반도체 기억장치입니다. 하지만 충전된 전하가 시간이 지나면서 점점 누설되기 때문에 주기적으로 재기록해야 합니다. 따라서 기억 내용을 보존하기 위해서는 주기적인 재기록이 필요한 DRAM이 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 컴퓨터와 오퍼레이터 사이에 필요한 정보를 주고 받을 수 있는 장치는?

  1. 자기디스크
  2. 라인프린터
  3. 콘솔
  4. 데이터 셀
(정답률: 71%)
  • 콘솔은 컴퓨터와 오퍼레이터 사이에 필요한 정보를 주고 받을 수 있는 장치입니다. 다른 보기들은 데이터의 입력, 출력, 저장 등의 역할을 수행하지만, 콘솔은 컴퓨터와 직접적으로 상호작용하여 명령어를 입력하고 결과를 확인할 수 있는 인터페이스 역할을 합니다. 따라서 콘솔이 컴퓨터와 오퍼레이터 간의 필수적인 연결고리 역할을 하기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 그림은 어떤 주소 지정 방식인가?

  1. 즉시주소(Immediate Address) 지정
  2. 직접주소(Direct Address) 지정
  3. 간접주소(Indirect Address) 지정
  4. 상대주소(Relative Address) 지정
(정답률: 63%)
  • 이 그림은 메모리에 있는 데이터를 직접적으로 접근하기 위해 메모리 주소를 직접 지정하는 방식인 직접주소(Direct Address) 지정 방식입니다. 즉, 데이터를 찾기 위해 메모리 주소를 직접 입력하여 접근하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 컴퓨터 내부에서 문자를 표현하는 방식은?

  1. 팩 방식
  2. 아스키 코드 방식
  3. 고정 소수점 방식
  4. 부동 소수점 방식
(정답률: 65%)
  • 컴퓨터 내부에서 문자를 표현하는 방식은 아스키 코드 방식입니다. 이는 문자를 7비트 이진수로 표현하는 방식으로, 128개의 문자를 표현할 수 있습니다. 이 방식은 간단하고 효율적이며, 대부분의 컴퓨터와 프로그래밍 언어에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 16진수 (28C)16를 10진수로 변환한 것으로 옳은 것은?

  1. 626
  2. 627
  3. 628
  4. 652
(정답률: 63%)
  • 16진수 28C를 10진수로 변환하는 방법은 다음과 같습니다.

    1. 16진수 28C를 각 자리수별로 나눕니다.
    - 2는 16^2의 자리수, 8은 16^1의 자리수, C는 16^0의 자리수입니다.
    2. 각 자리수를 10진수로 변환합니다.
    - 2 × 16^2 = 2 × 256 = 512
    - 8 × 16^1 = 8 × 16 = 128
    - C × 16^0 = 12 × 1 = 12
    3. 각 자리수를 합하여 최종 결과를 구합니다.
    - 512 + 128 + 12 = 652

    따라서, 16진수 (28C)16를 10진수로 변환한 결과는 652입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 명령어 형식에서 오퍼랜드(operand)부의 역할이라고 할 수 없는 것은?

  1. 레지스터 지정
  2. 명령어 종류 지정
  3. 기억장치의 어드레스 지정
  4. 데이터 자체의 표현
(정답률: 44%)
  • 명령어 형식에서 오퍼랜드(operand)부의 역할 중에서 명령어 종류를 지정하는 것은 오퍼랜드가 아니라 명령어 코드 부분의 역할입니다. 따라서, "명령어 종류 지정"이 정답입니다. 오퍼랜드는 명령어에서 수행할 작업에 필요한 데이터나 주소 등을 지정하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 프로그래밍에 사용하는 고급언어 중 절차지향언어에 포함되지 않는 것은?

  1. 코볼(COBOL)
  2. C언어
  3. 자바(JAVA)
  4. 베이직(BASIC)
(정답률: 59%)
  • 자바는 객체지향언어이기 때문에 절차지향언어에 포함되지 않습니다. 객체지향언어는 데이터와 해당 데이터를 처리하는 함수(메서드)를 하나의 단위인 객체로 묶어서 프로그래밍하는 방식입니다. 이에 반해 절차지향언어는 데이터와 함수(서브루틴)를 따로 구분하여 프로그래밍하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 논리연산 명령어 중 누산기의 값이 변하지 않는 것은? (단, 여기서 X는 임의의 8bit 데이터이다.)

  1. CP X
  2. AND X
  3. OR X
  4. EX-OR X
(정답률: 66%)
  • "CP X" 명령어는 누산기의 값이 변하지 않습니다. "CP X"는 누산기의 값과 X를 비교하여, 두 값이 같으면 상태 레지스터의 Z 플래그를 1로 설정하고, 다르면 Z 플래그를 0으로 설정합니다. 따라서 누산기의 값은 변하지 않습니다. "AND X", "OR X", "EX-OR X" 명령어는 누산기의 값과 X를 비트 연산하여 누산기의 값이 변경됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 컴퓨터가 직접 인식하여 실행할 수 있는 언어로서, 2진수 “0” 과 “1” 만을 이용하여 명령어와 데이터를 나타내는 언어는?

  1. 기계어
  2. 어셈블리 언어
  3. 컴파일러 언어
  4. 인터프리터 언어
(정답률: 85%)
  • 기계어는 컴퓨터가 직접 이해하고 실행할 수 있는 언어로, 2진수 “0” 과 “1” 만을 이용하여 명령어와 데이터를 나타내기 때문에 컴퓨터가 가장 빠르고 정확하게 처리할 수 있습니다. 다른 언어들은 기계어로 번역되어야만 컴퓨터가 실행할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 “0”에서부터 “9”까지의 10진수를 4비트의 2진수로 표현하는 코드는?

  1. 아스키 코드
  2. 3-초과 코드
  3. 그레이 코드
  4. BCD 코드
(정답률: 75%)
  • BCD 코드는 Binary Coded Decimal의 약자로, 10진수를 4비트의 2진수로 표현하는 코드입니다. 따라서 이 문제에서 요구하는 것과 일치합니다. 아스키 코드는 문자를 7비트의 2진수로 표현하는 코드이며, 3-초과 코드는 3진수 이상의 비트로 표현하는 코드입니다. 그레이 코드는 인접한 수의 이진수 표현에서 한 비트만 다르게 하는 코드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 속도가 빠른 중앙처리장치와 속도가 느린 주기억장치 사이에 위치하며 두 장치간의 속도 차를 줄여 컴퓨터의 전체적인 동작 속도를 빠르게 하는 기억장치는?

  1. 캐시 메모리(Cache Memory)
  2. 가상 메모리(Virtual Memory)
  3. 플래시 메모리(Flash Memory)
  4. 자기버블 메모리(Magenetic Bubble Memory)
(정답률: 88%)
  • 캐시 메모리는 CPU와 주기억장치 사이에 위치하여 CPU가 자주 사용하는 데이터를 미리 저장해 놓는 고속의 메모리입니다. 이렇게 함으로써 CPU가 데이터를 가져오기 위해 주기억장치에 접근하는 횟수를 줄여 전체적인 동작 속도를 빠르게 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 각 세그먼트를 하나의 프로그램이 되도록 연결하고, 어셈블러가 번역한 목적프로그램을 실행 모듈로 바꾸어 주는 프로그램은?

  1. 에디터
  2. ASM
  3. LINKER
  4. EXE2BIN
(정답률: 72%)
  • LINKER는 각 세그먼트를 하나의 프로그램으로 연결하고, 어셈블러가 번역한 목적프로그램을 실행 모듈로 바꾸어 주는 프로그램이기 때문입니다. 다른 보기들은 각각 에디터는 소스코드를 작성하고 수정하는 프로그램, ASM은 어셈블러로서 소스코드를 기계어로 번역하는 프로그램, EXE2BIN은 실행 파일을 바이너리 형태로 변환하는 프로그램입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 내부저항이 20[kΩ]인 전압계의 측정 범위를 크게 하려고 80[kΩ]의 배율기를 직렬로 연결했을 때, 전압계의 지시값이 50[V]였다면 측정 전압은?

  1. 220[V]
  2. 250[V]
  3. 280[V]
  4. 320[V]
(정답률: 54%)
  • 전압계의 내부저항이 20[kΩ]이므로, 80[kΩ]의 배율기를 직렬로 연결하면 총 내부저항은 20[kΩ] + 80[kΩ] = 100[kΩ]가 됩니다. 따라서, 전압계의 지시값 50[V]은 총 내부저항 100[kΩ]에서의 전압으로 해석할 수 있습니다. 이때, 오므로 측정 전압은 50[V] × (80[kΩ] + 20[kΩ]) / 20[kΩ] = 250[V]가 됩니다. 따라서, 정답은 "250[V]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 적산전력계의 알루미늄 원판에 유기되는 전류는?

  1. 여자 전류
  2. 맴돌이 전류
  3. 자화 전류
  4. 최대 전류
(정답률: 76%)
  • 적산전력계의 알루미늄 원판에 유기되는 전류는 "맴돌이 전류"입니다. 이는 전류가 원판 내부에서 맴돌며 흐르는 형태로, 전류의 방향이 계속해서 바뀌면서 전류가 유지되는 것을 의미합니다. 이러한 맴돌이 전류는 알루미늄 원판의 자기장과 상호작용하여 발생하며, 적산전력계의 작동 원리에 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자측정

31. 일반적으로 1[Ω]이하 10-5[Ω]정도의 저저항 정밀측정에 사용되는 브리지는?

  1. 켈빈더블 브리지
  2. 휘스톤 브리지
  3. 콜라우슈 브리지
  4. 맥스웰 브리지
(정답률: 57%)
  • 켈빈더블 브리지는 4개의 접점을 가지고 있어서, 측정하려는 저저항과 비교저항을 각각 따로 연결할 수 있습니다. 이렇게 하면 측정하려는 저저항의 접점저항과 연결선의 저항을 무시할 수 있어서, 정밀한 측정이 가능합니다. 따라서 1[Ω]이하 10-5[Ω]정도의 저저항 정밀측정에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 표준신호발생기의 필요조건으로 옳지 않은 것은?

  1. 주파수가 정확하고 가변 파형이 양호할 것
  2. 변조특성이 좋으며 지시변조도가 정확할 것
  3. 출력 임피던스가 가변될 것
  4. 불필요한 출력을 내지 않을 것
(정답률: 78%)
  • 표준신호발생기의 필요조건으로는 "출력 임피던스가 가변될 것"이 옳지 않습니다. 이는 표준신호발생기의 출력 임피던스가 일정하게 유지되어야 하기 때문입니다. 출력 임피던스가 가변해지면 출력 신호의 크기나 형태가 변형되어 정확한 표준신호를 발생시키기 어렵게 됩니다. 따라서 표준신호발생기의 출력 임피던스는 일정하게 유지되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 오실로스코프에서 휘도(intensity)를 조정하는 것은?

  1. 양극전압
  2. 편향판전압
  3. 캐소드전압
  4. 제어그리드전압
(정답률: 56%)
  • 오실로스코프에서 휘도를 조정하는 것은 전자봉으로부터 나오는 전자 빔의 양을 조절하는 것입니다. 이때 제어그리드전압을 조절하여 전자빔의 양을 조절합니다. 제어그리드전압이 높을수록 전자빔의 양이 많아져 휘도가 높아지고, 제어그리드전압이 낮을수록 전자빔의 양이 적어져 휘도가 낮아집니다. 따라서 제어그리드전압이 휘도를 조절하는데 사용되는 요인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 자동평형식 기록계기의 구성요소가 아닌 것은?

  1. 함수발생기
  2. 증폭회로
  3. 서보모터
  4. DC-AC변환회로
(정답률: 51%)
  • 자동평형식 기록계기의 구성요소로는 증폭회로, 서보모터, DC-AC변환회로가 포함되어 있습니다. 하지만 함수발생기는 기록계기의 구성요소가 아닙니다. 함수발생기는 주파수, 진폭, 위상 등을 조절하여 다양한 신호를 생성하는 장비로, 기록계기와는 직접적인 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 유도형 계기의 특징에 대한 설명 중 옳지 않은 것은?

  1. 가동부에 전류를 흘릴 필요가 없으므로 구조가 간단하고, 견고하다.
  2. 공극이 좁고 자장이 강하므로 외부 자장의 영향이 작고, 구동 토크가 크다.
  3. 주파수의 영향이 다른 계기에 비하여 크므로 정밀급 계기에는 부적합하다.
  4. DC 전용 계기로 주로 사용된다.
(정답률: 47%)
  • 주파수의 영향이 다른 계기에 비하여 크므로 정밀급 계기에는 부적합하다는 설명이 옳지 않습니다. 유도형 계기는 주로 AC 전류 측정에 사용되며, DC 전류 측정에는 부적합합니다. 따라서 "DC 전용 계기로 주로 사용된다."라는 설명이 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 저주파 증폭기의 출력 측에서 기본파의 전압이 50[V], 제2고조파의 전압이 4[V], 제3고조파의 전압이 3[V]임을 측정으로 알았다면, 이 때 일그러짐율[%]은?

  1. 5
  2. 6
  3. 8
  4. 10
(정답률: 50%)
  • 일그러짐율은 (제2고조파 전압/기본파 전압) x 100% 으로 계산됩니다. 따라서 (4[V]/50[V]) x 100% = 8% 이며, 보기 중에서 일그러짐율이 8%인 것은 "8" 입니다. 따라서 정답은 "8"이 아닌 다른 보기 중에서 선택해야 합니다.

    하지만, 이 문제에서는 제3고조파의 전압도 주어졌기 때문에 일그러짐율을 더 정확하게 계산할 수 있습니다. 일그러짐율은 (제2고조파 전압 + 제3고조파 전압)/기본파 전압 x 100% 으로 계산됩니다. 따라서 (4[V] + 3[V])/50[V] x 100% = 14% 입니다.

    하지만, 보기 중에서 일그러짐율이 14%인 것은 없으므로, 가장 가까운 값인 "10"을 선택해야 합니다. 따라서 정답은 "10"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 아날로그 계측기와 비교시 디지털 계측기에만 반드시 필요한 것은?

  1. 비교기
  2. 증폭기
  3. A/D 변환기
  4. D/A 변환기
(정답률: 79%)
  • 디지털 계측기는 아날로그 신호를 디지털 신호로 변환하여 처리하기 때문에, 아날로그 신호를 디지털 신호로 변환하는 A/D 변환기가 반드시 필요합니다. 따라서 A/D 변환기가 디지털 계측기에만 반드시 필요한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 가장 높은 주파수를 측정할 수 있는 것은?

  1. 헤테로다인 주파수계
  2. 공동 주파수계
  3. 흡수형 주파수계
  4. 동축 주파수계
(정답률: 53%)
  • 가장 높은 주파수를 측정할 수 있는 것은 "공동 주파수계"입니다. 이는 여러 개의 공동 주파수계를 사용하여 측정하기 때문입니다. 다른 주파수계들은 한 번에 하나의 주파수만 측정할 수 있지만, 공동 주파수계는 여러 개의 주파수를 동시에 측정할 수 있습니다. 따라서 더 높은 주파수를 측정할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 250[V]인 전지의 전압을 어떤 전압계로 측정하여 보정 백분율로 구하였더니 0.2 이었다. 전압계의 지시값은?

  1. 250.5
  2. 250.2
  3. 249.5
  4. 249.8
(정답률: 55%)
  • 전압계의 보정 백분율이 0.2%이므로, 전압계의 지시값은 실제 전압에 0.2%를 더한 값이어야 합니다. 따라서, 전압계의 지시값은 250V에 0.2%를 더한 값인 250.5V가 됩니다. 그러나, 이 값은 실제 전압이 아니므로, 보정을 해주어야 합니다. 보정을 하기 위해서는, 전압계의 지시값과 실제 전압의 차이를 구해야 합니다. 이 값은 250.5V - 250V = 0.5V가 됩니다. 이제, 이 값을 실제 전압에 대한 백분율로 나타내면 (0.5V / 250V) x 100% = 0.2%가 됩니다. 따라서, 보정된 실제 전압은 250V에서 0.5V를 뺀 값인 249.5V가 됩니다. 따라서, 정답은 249.5입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 전압 측정 시 계측기에 흐르는 미소 전류에 의한 전압 강하로 발생되는 오차를 줄이는 방법은?

  1. 계측기의 입력 저항을 크게 한다.
  2. 미끄럼 줄의 마찰에 의한 저항 변화를 줄인다.
  3. 전압 분압기로 1[V] 정도 전압을 낮춰 측정한다.
  4. 계측기에 배율기를 사용하여 측정 범위를 넓힌다.
(정답률: 41%)
  • 전압 측정 시 계측기에 흐르는 미소 전류에 의한 전압 강하로 인한 오차는 오므로, 계측기의 입력 저항을 크게 하면 입력 전압에 대한 전류가 작아져서 이 오차를 줄일 수 있습니다. 즉, 입력 저항이 크면 입력 전압에 대한 전류가 작아져서 오차가 작아지는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 캡스턴의 원주속도가 고르지 않을 때 생기는 현상은?

  1. 험
  2. 와우플러터
  3. 모터보팅
  4. 잡음
(정답률: 55%)
  • 캡스턴의 원주속도가 고르지 않을 때, 프로펠러의 회전 주파수와 배의 고유 진동수가 일치하여 발생하는 공명 현상을 "와우플러터"라고 합니다. 이는 배의 안정성을 해치며, 속도를 줄이거나 프로펠러를 교체하여 해결할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 초음파 집진기는 초음파의 어떤 작용을 이용한 것인가?

  1. 응집작용
  2. 분산작용
  3. 확산작용
  4. 에멀션화작용
(정답률: 72%)
  • 초음파 집진기는 응집작용을 이용합니다. 초음파는 공기 중에 전파될 때 고주파 진동수를 가지고 있어서 공기 분자들을 진동시키고, 이로 인해 공기 중의 먼지나 습기 등이 응집되어 크기가 커지게 됩니다. 이렇게 응집된 먼지나 습기는 집진기에 의해 흡입되어 제거됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 기본파 진폭 20[mA], 제 2고조파 진폭 4[mA]인 고조파 전류의 왜율은 몇 [%] 인가?

  1. 10
  2. 20
  3. 50
  4. 80
(정답률: 57%)
  • 고조파 전류의 왜율은 (제 2고조파 진폭 / 기본파 진폭)² x 100 으로 계산됩니다. 따라서 (4/20)² x 100 = 20 이므로, 정답은 20입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 고주파 가열 중 유전가열에 대한 설명으로 거리가 먼 것은?

  1. 가열이 골고루 된다.
  2. 온도 상승이 빠르다.
  3. 피가열물의 모양에 제한을 받지 않는다.
  4. 내부가열이므로 표면 손상이 되지 않는다.
(정답률: 64%)
  • 고주파 가열은 전자기파를 이용하여 가열하는 방법으로, 전자기파가 피부 내부까지 침투하여 내부부터 가열되기 때문에 피가열물의 모양에 제한을 받지 않습니다. 즉, 피의 크기나 모양에 상관없이 전체적으로 골고루 가열이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 주파수 특성의 표현법과 관계없는 것은?

  1. 벡터 궤적
  2. 나이퀴스트 선도
  3. 보드 선도
  4. 스칼라 궤적
(정답률: 60%)
  • 주파수 특성은 일반적으로 복소수 형태로 표현되며, 벡터 궤적, 나이퀴스트 선도, 보드 선도는 모두 주파수 특성을 벡터 형태로 표현하는 방법입니다. 하지만 스칼라 궤적은 주파수 특성을 크기(진폭)만으로 표현하는 방법입니다. 따라서 스칼라 궤적은 주파수 특성의 위상 정보를 포함하지 않으므로, 다른 세 가지 방법과는 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자기기 및 음향영상기기

46. 한 조를 이루는 지상국에서 펄스 대신에 연속파를 발사하여 수신 장소에서는 그 위상차를 이용하여 거리차를 알아내는 쌍곡선 항법을 유럽에서 사용했는데 이를 무엇이라고 하는가?

  1. 데카(decca)
  2. 로란 A(loran A)
  3. TACAN(tactical air navigation)
  4. AN레인지(AN range)
(정답률: 54%)
  • 데카(decca)는 연속파를 이용한 쌍곡선 항법 시스템의 하나로, 지상국에서 발사한 연속파의 위상차를 이용하여 수신 장소의 거리를 측정하는 방식입니다. 이는 유럽에서 널리 사용되었으며, 데카(decca)라는 이름은 "10개의 채널(channel)"을 의미하는데, 이 시스템은 10개의 주파수 채널을 사용하여 작동합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 태양전지에 이용되는 효과는?

  1. 광기전력 효과
  2. 광전자 방출효과
  3. 광증폭 효과
  4. 펠티어 효과
(정답률: 76%)
  • 태양전지에 이용되는 효과는 "광기전력 효과"입니다. 이는 광선이 반도체 내부로 들어오면 전자와 양공이 발생하게 되고, 이를 전기적으로 분리하여 전기를 발생시키는 효과입니다. 이를 이용하여 태양광 발전이 가능해집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 직류전동기의 속도제어 방법이 아닌 것은?

  1. 전압제어법
  2. 계자제어법
  3. 주파수제어법
  4. 저항제어법
(정답률: 57%)
  • 직류전동기는 주파수제어법으로 속도를 제어할 수 없습니다. 주파수제어법은 주로 교류전동기에서 사용되며, 직류전동기는 전압제어법, 계자제어법, 저항제어법 등의 방법으로 속도를 제어합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 잔류편차가 없는 제어 동작은?

  1. PI 동작
  2. P 동작
  3. PD 동작
  4. ON-OFF 동작
(정답률: 46%)
  • 잔류편차란, 제어 대상의 출력이 목표값에 도달했을 때도 오차가 남아있는 것을 말합니다. PI 동작은 비례 제어와 적분 제어를 결합한 제어 방식으로, 목표값과 현재값의 차이에 비례하여 출력을 조절하고, 동시에 오차의 누적값에 비례하여 출력을 조절합니다. 이렇게 누적된 오차를 적분 제어가 처리하므로, 목표값에 도달했을 때도 오차가 없어지게 됩니다. 따라서 PI 동작은 잔류편차가 없는 제어 동작입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 변위를 압력으로 변환하는 변환기는?

  1. 전자석
  2. 전자코일
  3. 유압분사관
  4. 차동변압기
(정답률: 59%)
  • 유압분사관은 압력을 생성하기 위해 유체를 이용하는 장치로, 유체의 흐름을 이용하여 변위를 압력으로 변환합니다. 따라서 변위를 압력으로 변환하는 변환기로 유압분사관이 선택됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 슈퍼헤테로다인 수신기에서 중간주파수가 455[kHz] 일 때 710[kHz] 의 전파를 수신하고 있다. 이때 수신될 수 있는 영상 주파수는 몇 [kHz] 인가?

  1. 910
  2. 1165
  3. 1420
  4. 1620
(정답률: 58%)
  • 슈퍼헤테로다인 수신기에서는 수신하고자 하는 전파를 중간주파수로 변환하여 처리하므로, 수신된 전파의 주파수와 중간주파수의 차이가 영상주파수가 됩니다. 따라서 710[kHz]의 전파를 수신하고 있으며 중간주파수가 455[kHz]이므로 영상주파수는 710[kHz] - 455[kHz] = 255[kHz]가 됩니다. 하지만 이 문제에서는 주어진 보기 중에서 영상주파수가 255[kHz]가 아닌 것을 찾는 문제이므로, 중간주파수와 영상주파수를 더한 값인 1165[kHz]을 제외한 나머지 보기를 계산해보면, 710[kHz] + 455[kHz] + 455[kHz] = 1620[kHz]이 됩니다. 따라서 정답은 "1620"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 출력이 500[W]인 송신기의 공중선에 5[A]의 전류가 흐를 때 복사저항은?

  1. 10[Ω]
  2. 20[Ω]
  3. 30[Ω]
  4. 40[Ω]
(정답률: 59%)
  • 복사저항은 전력과 전류의 제곱에 반비례하므로, 복사저항 = 전력/전류^2 = 500/5^2 = 20[Ω]입니다. 따라서 정답은 20[Ω]입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 서보 기구에 관한 일반적인 설명 중 옳지 않은 것은?

  1. 조작력이 강해야 한다.
  2. 서보 기구에서는 추종속도가 느려야 한다.
  3. 유압 서보 모터나 전기적 서보 모터가 사용된다.
  4. 전기식이면 증폭부에 전자관 증폭기나 자기증폭기가 사용된다.
(정답률: 75%)
  • "서보 기구에서는 추종속도가 느려야 한다."는 옳지 않은 설명입니다. 서보 기구에서는 정확한 위치 제어를 위해 빠른 추종속도가 필요합니다. 따라서 서보 모터는 높은 속도와 정확한 위치 제어를 위해 설계되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 초음파 탐상기의 주요 구성요소가 아닌 것은?

  1. 수신부
  2. 송신부
  3. 동기부
  4. 자동방향 탐지부
(정답률: 59%)
  • 초음파 탐상기는 초음파를 발생시키는 송신부와 발생한 초음파를 수신하는 수신부, 그리고 송수신의 타이밍을 맞추는 동기부로 구성됩니다. 자동방향 탐지부는 초음파를 발생시키거나 수신하는 기능이 아니라, 초음파가 반사되어 돌아오는 방향을 자동으로 탐지하여 이를 표시하는 기능을 수행합니다. 따라서 자동방향 탐지부는 초음파 탐상기의 주요 구성요소는 아니지만, 초음파 탐지의 편의성을 높여주는 부가적인 기능으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 항공기가 강하할 때 수직면 내에 올바른 코스를 지시하는 것으로 90[Hz] 및 150[Hz]로 변조된 두 전파에 의해 표시되는 착륙 보조장치는?

  1. PAR
  2. 팬마커
  3. 글라이드 패드
  4. 지상 제어 진입장치
(정답률: 70%)
  • 주어진 두 전파는 ILS (Instrument Landing System)의 일부인데, 90[Hz]는 비행기가 수평면에서 벗어나지 않도록 하고, 150[Hz]는 비행기가 수직면에서 벗어나지 않도록 합니다. 이 두 전파를 이용하여 비행기가 수직면 내에 올바른 코스를 유지하도록 도와주는 장치가 글라이드 패드입니다. 글라이드 패드는 비행기가 착륙할 때 수직면 내에서 안전하게 착륙할 수 있도록 도와주는 중요한 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 화상의 질을 판단하기 위한 시험도형으로 일반적으로 사용되는 것은?

  1. 고스트
  2. 비월주사
  3. 순차주사
  4. 테스트패턴
(정답률: 64%)
  • 화상의 질을 판단하기 위한 시험도형으로 일반적으로 사용되는 것은 "테스트패턴"입니다. 이는 다양한 색상과 라인, 도형 등이 포함된 패턴으로 구성되어 있어, 화상의 해상도, 명도 대비, 색상 표현 등을 평가할 수 있기 때문입니다. 다른 보기인 "고스트", "비월주사", "순차주사"는 모두 화상의 질을 평가하기 위한 기술이지만, 일반적으로 시험도형으로 사용되지는 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 슈퍼헤테로다인 수신기에서 중간 주파 증폭을 하는 이유중 옳지 않은 것은?

  1. 전압 변동을 적게 하기 위해
  2. 선택도를 높이기 위해
  3. 충실도를 높이기 위해
  4. 안정한 증폭으로 이득을 높이기 위해
(정답률: 41%)
  • 슈퍼헤테로다인 수신기에서 중간 주파 증폭을 하는 이유는 선택도를 높이기 위해, 충실도를 높이기 위해, 안정한 증폭으로 이득을 높이기 위해입니다. 전압 변동을 적게 하기 위한 이유는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. VTR에서 테이프 구동기구인 로딩 기구(loading mechanism)에 대한 설명으로 옳은 것은?

  1. 헤드 드럼에서 테이프를 끌어내어 핀치 롤러에 세트 하는 기구이다.
  2. 비디오 카세트에서 테이프를 끌어내어 헤드 드럼에 세트 하는 기구이다.
  3. 빨리 보내기(FF), 되돌리기(REW) 시에 테이프가 비디오 헤드에 세트 하는 기구이다.
  4. 빨리 보내기(FF), 되돌리기(REW) 시에 테이프가 헤드 드럼과 접촉하게 하는 기구이다.
(정답률: 49%)
  • 정답은 "비디오 카세트에서 테이프를 끌어내어 헤드 드럼에 세트 하는 기구이다." 입니다. 로딩 기구는 비디오 카세트 안에 있는 테이프를 끌어내어 헤드 드럼에 세트하는 역할을 합니다. 이 과정에서 핀치 롤러와 헤드 드럼이 정확하게 맞물리도록 조정되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 태양전지에 대한 설명으로 옳지 않은 것은?

  1. 축전장치가 필요하다.
  2. 장치가 간단하고 보수가 편하다.
  3. 대전력용은 부피가 크고, 가격이 비싸다.
  4. 빛의 방향에 따라 발생 출력이 변하지 않는다.
(정답률: 68%)
  • 태양전지는 빛의 방향에 따라 발생 출력이 변하지 않습니다. 이는 태양전지가 빛의 방향에 상관없이 모든 방향에서 빛을 받아 전기를 생산할 수 있기 때문입니다. 따라서 태양전지는 어떤 방향에서든 효율적으로 작동할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. TV 수상기의 영상 증폭회로에서 피킹 코일에 관한 설명으로 옳은 것은?

  1. 수직의 동기를 제어한다.
  2. 고역주파수 특성을 보상한다.
  3. 저역주파수 특성을 보상한다.
  4. 4.5[MHz]의 음성신호를 제거한다.
(정답률: 61%)
  • TV 수상기의 영상 증폭회로에서 피킹 코일은 고역주파수 특성을 보상하기 위해 사용된다. 이는 수신된 신호가 고역주파수 성분을 포함하고 있을 때, 이를 적절히 보상하여 영상신호만을 추출하기 위함이다. 따라서 정답은 "고역주파수 특성을 보상한다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
