전자기기기능사 필기 기출문제복원 (2013-10-12)

전자기기기능사
(2013-10-12 기출문제)

목록

1과목: 전기전자공학

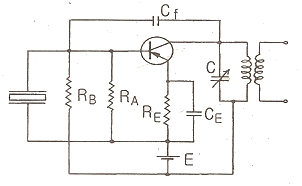

1. 다음 그림과 같은 회로의 명칭은?

  1. 피어스 C-B형 발진회로
  2. 피어스 B-E형 발진회로
  3. 하틀리 발진회로
  4. 콜피츠 발진회로
(정답률: 80%)
  • 이 회로는 피어스 B-E형 발진회로이다. 이유는 다음과 같다.

    - 발진회로: 진동회로 중에서 발진을 일으키는 회로를 말한다.
    - 피어스 발진회로: 피어스(Pierce)가 고안한 발진회로로, 콜피츠 발진회로와 함께 대표적인 발진회로 중 하나이다.
    - B-E형 발진회로: 트랜지스터의 베이스와 에미터 사이에 발진회로가 연결된 형태를 말한다. 이 회로에서는 베이스와 에미터 사이의 전하가 발진회로를 통해 흐르면서 진동을 일으킨다.

    따라서, 이 회로는 피어스가 고안한 B-E형 발진회로이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. FET의 핀치오프(Pinch-off) 전압이란?

  1. 드레인 전류가 포화일 때의 드레인-소스간의 전압
  2. 드레인 전류가 0 인 때의 드레인-소스간의 전압
  3. 드레인 전류가 0 인 때의 게이트-드레인간의 전압
  4. 드레인 전류가 0 인 때의 게이트-소스간의 전압
(정답률: 53%)
  • FET의 핀치오프 전압은 게이트-소스간의 전압이 드레인 전류가 0이 되는 지점입니다. 이는 게이트와 소스 사이의 전압이 일정 수준 이상 상승하면 채널이 막혀서 드레인 전류가 흐르지 않게 되기 때문입니다. 따라서 핀치오프 전압은 드레인 전류가 0인 때의 게이트-소스간의 전압입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. JK 플립플롭을 이용한 비동기식 계수기의 오동작에 대한 설명으로 적합한 것은?

  1. 오동작과 클록 주파수와는 관련 없다.
  2. 클록 주파수가 높을수록 오동작 가능성이 크다.
  3. 클록 주파수가 낮을수록 오동작 가능성이 크다.
  4. 직렬로 연결된 플립플롭의 수가 많을수록 오동작의 가능성이 적다.
(정답률: 65%)
  • JK 플립플롭은 클록 신호에 의해 동작하며, 클록 주파수가 높을수록 플립플롭의 동작이 빨라지기 때문에 오동작 가능성이 크다. 따라서 클록 주파수가 높을수록 비동기식 계수기에서 오동작이 발생할 가능성이 높아진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 증폭기에서 바이어스가 적당하지 않으면 일어나는 현상으로 옳지 않은 것은?

  1. 이득이 낮다.
  2. 전력 손실이 많다.
  3. 파형이 일그러진다.
  4. 주파수 변화 현상이 일어난다.
(정답률: 53%)
  • 증폭기에서 바이어스가 적당하지 않으면 파형이 일그러지고 주파수 변화 현상이 일어납니다. 이는 바이어스가 적당하지 않으면 증폭기의 작동점이 변하게 되어 입력 신호의 주파수 성분에 따라 출력 신호의 크기와 위상이 달라지기 때문입니다. 따라서 바이어스를 적절히 조절해야 증폭기가 정상적으로 작동할 수 있습니다. 이득이 낮다는 것은 증폭기의 출력 신호가 입력 신호보다 작게 증폭되는 것을 의미하며, 전력 손실이 많다는 것은 증폭기에서 전력이 소모되는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 열전자 방출 재료의 구비조건으로 옳지 않은 것은?

  1. 일함수가 적을 것
  2. 융점이 낮을 것
  3. 방출효율이 좋을 것
  4. 가공, 공작이 용이할 것
(정답률: 71%)
  • 열전자 방출 재료는 높은 방출효율을 가지기 위해 일함수가 적어야 하며, 가공 및 공작이 용이해야 합니다. 그러나 융점이 낮을 경우, 재료가 고온에서 빠르게 증발하거나 분해되어 방출효율이 떨어지게 됩니다. 따라서 융점이 낮을 것은 옳지 않은 구비조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 트랜지스터와 비교하여 전계효과 트랜지스터(FET)에 관한 설명 중 옳지 않은 것은?

  1. 다수 캐리어 제어 방식이다.
  2. 게이트 전압 제어로 드레인 전류를 제어한다.
  3. 출력 임피던스가 매우 높다.
  4. 열적으로 안정된 동작을 한다.
(정답률: 63%)
  • 출력 임피던스가 매우 높다는 설명은 옳지 않습니다. FET는 출력 임피던스가 매우 낮은 특징을 가지고 있습니다. 이는 FET가 전류를 제어하는 것이 아니라 전압을 제어하기 때문에 발생하는 특징입니다. 따라서 FET는 저항이 매우 낮은 부하에 적합하며, 고주파 신호를 증폭하는데 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음과 같은 회로에서 출력 Vo는?

  1. ∞
  2. 1
  3. Vi
  4. -Vi
(정답률: 67%)
  • 이 회로는 비반전 증폭기 회로입니다. 입력 신호는 R1과 R2를 통해 비반전 증폭기의 양 입력단에 인가됩니다. 이때, R1과 R2는 전압 분배기의 역할을 하여 입력 신호의 일부분을 각각의 저항에 분배합니다. 이 분배된 전압은 비반전 증폭기의 양 입력단에 인가되어 증폭되어 출력으로 나타납니다. 따라서 출력 Vo는 입력 신호인 Vi의 증폭된 값이 됩니다. 따라서 정답은 "Vi"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 직렬형 정전압 회로의 특징에 대한 설명 중 옳지 않은 것은?

  1. 과부하시 전류가 제한된다.
  2. 경부하시 효율이 병렬에 비하여 훨씬 크다.
  3. 출력 전압의 안정 범위가 비교적 넓게 설계된다.
  4. 증폭단을 증가시킴으로써 출력저항 및 전압 안정계수를 매우 작게 할 수 있다.
(정답률: 56%)
  • "경부하시 효율이 병렬에 비하여 훨씬 크다."가 옳지 않은 설명입니다. 직렬형 정전압 회로는 과부하시 전류가 제한되는 특징이 있습니다. 이는 출력 저항이 크기 때문에 과부하시 전류가 증가하면 전압이 급격히 떨어져서 전류가 제한되기 때문입니다. 따라서 과부하시 전류가 제한되는 특징 때문에 출력 전압의 안정 범위가 비교적 넓게 설계되며, 증폭단을 증가시킴으로써 출력저항 및 전압 안정계수를 매우 작게 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 제너 다이오드를 사용하는 회로는?

  1. 검파회로
  2. 전압안정회로
  3. 고주파발진회로
  4. 고압정류회로
(정답률: 76%)
  • 제너 다이오드는 양방향으로 전류를 통과시킬 수 있는 다이오드로, 양쪽 방향의 전압이 일정하게 유지되도록 하는 역할을 합니다. 이러한 특성을 이용하여 제너 다이오드를 사용한 회로는 전압안정회로입니다. 제너 다이오드를 이용하여 입력 전압의 변동에도 출력 전압이 일정하게 유지되도록 회로를 구성할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. Y 결선의 전원에서 각 상의 전압이 100[V]일 때 선간 전압은?

  1. 약 100[V]
  2. 약 141[V]
  3. 약 173[V]
  4. 약 200[V]
(정답률: 63%)
  • Y 결선은 삼상 전원에서 사용되는 연결 방식 중 하나로, 각 상의 전압이 모두 같은 경우에 사용됩니다. 따라서 각 상의 전압이 100[V]이라면, 선간 전압은 각 상의 전압과 동일하게 100[V]가 됩니다.

    하지만, 선간 전압은 각 상의 전압보다 더 높은 값을 가지는 경우도 있습니다. 이는 선간 전압이 각 상의 전압의 효과적인 합으로 결정되기 때문입니다. 삼각형으로 연결된 경우, 선간 전압은 각 상의 전압의 루트3배가 됩니다.

    따라서, 선간 전압은 약 173[V]가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 집적회로(Integrated Circuit)의 장점이 아닌 것은?

  1. 신뢰성이 높다.
  2. 대량 생산할 수 있다.
  3. 회로를 초소형으로 할 수 있다.
  4. 주로 고주파 대전력용으로 사용된다.
(정답률: 81%)
  • 주로 고주파 대전력용으로 사용된다는 것은 오히려 단점이 될 수 있습니다. 이는 집적회로가 작은 전류와 전압에서 작동하는데 적합하다는 것을 의미하기 때문입니다. 따라서 고주파 대전력용으로 사용될 경우에는 다른 기술이 더 적합할 수 있습니다. 따라서 정답은 "주로 고주파 대전력용으로 사용된다."입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 이상형 병렬 저항형 CR발진회로의 발진주파수는?

(정답률: 75%)
  • 이상형 병렬 저항형 CR발진회로의 발진주파수는 "" 입니다. 이유는 이상형 병렬 저항형 CR발진회로는 저항과 캐패시턴스가 병렬로 연결되어 있기 때문에, 캐패시턴스의 크기가 작을수록 발진주파수가 높아지고, 캐패시턴스의 크기가 클수록 발진주파수가 낮아지기 때문입니다. 따라서, 캐패시턴스의 크기가 작은 ""가 발진주파수가 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 중 플립플롭 회로와 같은 것은?

  1. 클리핑회로
  2. 무안정 멀티바이브레이터회로
  3. 단안정 멀티바이브레이터회로
  4. 쌍안정 멀티바이브레이터회로
(정답률: 84%)
  • 플립플롭 회로는 2개의 상태를 가지며, 입력 신호에 따라 상태가 변경되는 회로입니다. 이러한 특성은 쌍안정 멀티바이브레이터 회로와 유사합니다. 쌍안정 멀티바이브레이터 회로는 2개의 안정 상태를 가지며, 입력 신호에 따라 상태가 변경되지 않습니다. 따라서, 플립플롭 회로와 쌍안정 멀티바이브레이터 회로는 유사한 특성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 100[Ω]의 저항에 10[A]의 전류를 1분간 흐르게 하였을 때의 발열량은?

  1. 36[kcal]
  2. 72[kcal]
  3. 144[kcal]
  4. 288[kcal]
(정답률: 75%)
  • 전기적인 에너지는 열로 변환되므로, 발열량은 전기적인 에너지와 같습니다. 전기적인 에너지는 전류의 제곱에 저항과 시간을 곱한 값으로 계산할 수 있습니다.

    전기적인 에너지 = 전류^2 x 저항 x 시간

    여기서 전류는 10[A], 저항은 100[Ω], 시간은 1[분] = 60[초] 입니다.

    전기적인 에너지 = 10^2 x 100 x 60 = 600,000[J]

    1[kcal] = 4,184[J] 이므로,

    발열량 = 600,000[J] / 4,184[J/kcal] = 143.4[kcal]

    따라서, 가장 가까운 값인 "144[kcal]"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 고전압 고전류를 얻기 위해서는 다음 중 어느 정류 회로가 좋은가?

  1. 반파정류기
  2. 단상 양파정류기
  3. 브리지정류기
  4. 배전압 반파정류기
(정답률: 62%)
  • 브리지정류기는 4개의 다이오드를 사용하여 AC 전원을 DC 전원으로 변환하는 회로입니다. 이 회로는 반파정류기나 단상 양파정류기보다 더 효율적이며, 전압 손실이 적고 출력 전압이 안정적입니다. 따라서 고전압 고전류를 얻기 위해서는 브리지정류기가 가장 적합한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반

16. 다음 중 저주파 발진기로 가장 적합한 것은?

  1. CR 발진기
  2. 콜피츠 발진기
  3. 수정 발진기
  4. 하틀리 발진기
(정답률: 52%)
  • CR 발진기는 저주파 대역에서 안정적인 발진을 보이며, 주파수 조절이 용이하고 출력이 안정적이기 때문에 저주파 발진기로 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 2진수 11010.11110를 8진수와 16진수로 올바르게 변환한 것은?

  1. (32.74)8, (D0.F)16
  2. (32.74)8, (1A.F)16
  3. (62.72)8, (D0.F)16
  4. (62.72)8, (1A.F)16
(정답률: 68%)
  • 11010.11110을 3자리씩 끊어서 2진수를 8진수로 변환하면 32.74가 된다. 또한, 11010.11110을 4자리씩 끊어서 2진수를 16진수로 변환하면 1A.F가 된다. 따라서 정답은 "(32.74)8, (1A.F)16"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. ADD 명령을 사용하여 1을 덧셈하는 것과 같이 해당 레지스터의 내용에 1을 증가시키는 명령어는?

  1. DEC
  2. INC
  3. MUL
  4. SUB
(정답률: 61%)
  • INC 명령어는 해당 레지스터의 내용에 1을 증가시키는 명령어입니다. 이는 ADD 명령어와는 다르게 덧셈 연산을 수행하지 않고, 해당 레지스터의 값을 1만큼 증가시키는 단순한 증가 연산을 수행하기 때문입니다. 따라서 INC 명령어가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 C 언어의 자료형과 거리가 먼 것은?

  1. integer
  2. double
  3. char
  4. short
(정답률: 65%)
  • 정답은 "integer"입니다.

    C 언어에서 "integer"는 정수형 자료형을 나타내는 키워드가 아닙니다. 대신 "int"를 사용합니다. 따라서 "integer"는 C 언어에서 사용되지 않는 용어이며, 다른 보기들과는 달리 자료형과 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 제어장치의 역할이 아닌 것은?

  1. 명령을 해독한다.
  2. 두수의 크기를 비교한다.
  3. 입출력을 제어한다.
  4. 시스템 전체를 감시 제어한다.
(정답률: 78%)
  • 제어장치의 역할 중 "두 수의 크기를 비교한다"는 포함되지 않습니다. 이는 산술논리장치(ALU)의 역할 중 하나입니다. ALU는 두 개의 입력 값을 받아서 산술 연산(덧셈, 뺄셈, 곱셈, 나눗셈 등)이나 논리 연산(AND, OR, NOT 등)을 수행합니다. 따라서 제어장치는 명령을 해독하고, 입출력을 제어하며, 시스템 전체를 감시 제어하는 역할을 하지만, 두 수의 크기를 비교하는 역할은 ALU에게 맡겨져 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 마이크로프로세서의 구성요소가 아닌 것은?

  1. 제어 장치
  2. 연산 장치
  3. 레지스터
  4. 분기 버스
(정답률: 75%)
  • 분기 버스는 마이크로프로세서의 구성요소가 아닙니다. 이는 데이터와 주소를 전송하는 역할을 하는 데이터 버스와 주소 버스와는 달리, 명령어의 실행 흐름을 제어하는 역할을 하는 버스입니다. 따라서 제어 장치, 연산 장치, 레지스터는 마이크로프로세서의 구성요소이지만, 분기 버스는 그렇지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 8비트로 부호와 절대값 방법으로 표현된 수 42를 한 비트씩 좌우측으로 산술 시프트 하면?

  1. 좌측 시프트 : 42, 우측 시프트 : 42
  2. 좌측 시프트 : 84, 우측 시프트 : 42
  3. 좌측 시프트 : 42, 우측 시프트 : 21
  4. 좌측 시프트 : 84, 우측 시프트 : 21
(정답률: 76%)
  • 8비트로 부호와 절대값 방법으로 표현된 수 42는 이진수로 00101010입니다.

    좌측 시프트를 하면 각 비트가 왼쪽으로 한 칸씩 이동하게 됩니다. 이 때, 가장 왼쪽 비트는 버려지고 가장 오른쪽 비트는 0으로 채워집니다. 따라서 00101010을 좌측으로 한 칸 시프트하면 01010100이 됩니다. 이진수 01010100은 10진수로 84를 나타냅니다. 따라서 좌측 시프트한 결과는 "좌측 시프트 : 84"가 됩니다.

    우측 시프트를 하면 각 비트가 오른쪽으로 한 칸씩 이동하게 됩니다. 이 때, 가장 오른쪽 비트는 버려지고 가장 왼쪽 비트는 부호 비트와 같은 값으로 채워집니다. 이진수 00101010을 우측으로 한 칸 시프트하면 00010101이 됩니다. 이진수 00010101은 10진수로 21을 나타냅니다. 따라서 우측 시프트한 결과는 "우측 시프트 : 21"이 됩니다.

    따라서 정답은 "좌측 시프트 : 84, 우측 시프트 : 21"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 불 대수의 기본 정리 중 틀린 것은?

  1. x＋x·y＝y
  2. x·(x＋y)＝x
  3. (xㆍy)'=x'+y'
  4. x·(y＋z)＝x·y＋x·z
(정답률: 60%)
  • 정답: "x＋x·y＝y" (틀림)

    이유: 이 식은 잘못된 식입니다. 예를 들어, x=1, y=0 일 때, 식은 1+1·0=0 이 되는데, 이는 부정확합니다. 따라서 이 식은 불합리하며, 불 대수의 기본 정리가 아닙니다.

    - "x·(x＋y)＝x": 분배 법칙에 의해 성립합니다.
    - "(xㆍy)'=x'+y'": 드 모르간의 법칙에 의해 성립합니다.
    - "x·(y＋z)＝x·y＋x·z": 분배 법칙에 의해 성립합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 설명이 바르게 된 것은?

  1. 자심(magnetic core)은 보조기억장치로 사용된다.
  2. 자기디스크, 자기 테이프는 주기억장치로 사용된다.
  3. DRAM은 SRAM보다 용량이 크고 속도가 빠르다.
  4. 누산기는 사칙연산, 논리연산 등의 중간 결과를 기억한다.
(정답률: 64%)
  • 누산기는 계산 중간 결과를 저장하기 위해 사용되는 회로이기 때문에, 사칙연산, 논리연산 등의 중간 결과를 기억한다는 설명이 바르다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 입출력 장치에 대한 설명으로 옳지 않은 것은?

  1. 대표적인 출력장치로는 프린터, 모니터, 플로터 등이 있다.
  2. 스캐너는 그림이나 사진, 문서 등을 이미지 형태로 입력하는 장치이다.
  3. 광학마크판독기(OMR)는 특정한 의미를 지닌 굵고 가는 막대로 이루어진 코드를 판독하는 입력장치이며 판매시점 관리시스템에 주로 사용한다.
  4. 디지타이저는 종이에 그려져 있는 그림, 차트, 도형, 도면 등을 판 위에 대고 각각의 위치와 정보를 입력하는 장치이며 CAD/CAM 시스템에 사용한다.
(정답률: 68%)
  • 정답은 "광학마크판독기(OMR)는 특정한 의미를 지닌 굵고 가는 막대로 이루어진 코드를 판독하는 입력장치이며 판매시점 관리시스템에 주로 사용한다."입니다. OMR은 판매시점 관리시스템보다는 객관식 시험지 등을 응시자의 답안을 처리하는 데에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 연산에 관계되는 상태와 인터럽트(interrupt) 신호를 기억하는 것은?

  1. 가산기
  2. 누산기
  3. 상태 레지스터
  4. 보수기
(정답률: 63%)
  • 상태 레지스터는 연산에 관계되는 상태와 인터럽트 신호를 기억하는 레지스터입니다. 따라서 연산을 수행하면서 발생하는 상태 변화나 인터럽트 신호를 기억하고, 이를 처리하기 위해 필요한 정보를 저장합니다. 가산기, 누산기, 보수기는 모두 연산을 수행하는 레지스터이지만, 상태 정보를 기억하는 기능은 갖고 있지 않습니다. 따라서 이들은 상태 레지스터와는 구분됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 순서도를 사용함으로써 얻을 수 있는 효과가 아닌 것은?

  1. 프로그램 코딩의 직접적인 자료가 된다.
  2. 프로그램을 다른 사람에게 쉽게 인수, 인계할 수 있다.
  3. 프로그램의 내용과 일 처리 순서를 한눈에 파악할 수 있다.
  4. 오류가 발생했을 때 그 원인을 찾아 수정하기가 어렵다.
(정답률: 80%)
  • 순서도는 프로그램의 내용과 일 처리 순서를 한눈에 파악할 수 있게 해주는 도구이다. 따라서 프로그램을 다른 사람에게 쉽게 인수, 인계할 수 있고, 프로그램 코딩의 직접적인 자료가 된다는 효과를 얻을 수 있다. 하지만 오류가 발생했을 때 그 원인을 찾아 수정하기가 어렵다는 것은 순서도를 사용함으로써 얻을 수 있는 효과가 아니다. 이는 프로그램의 구조나 로직이 잘못되어 있거나, 변수나 함수 등의 이름이나 타입이 잘못 지정되어 있어서 발생하는 문제이기 때문이다. 따라서 오류를 수정하기 위해서는 순서도 외에도 디버깅 도구나 코드 리뷰 등을 활용해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. ROM에 대한 설명 중 틀린 것은?

  1. 비휘발성 소자이다.
  2. 내용을 읽어내는 것만이 가능하다.
  3. 사용자가 작성한 프로그램이나 데이터를 저장하고 처리할 수 있다.
  4. 시스템 프로그램을 저장하기 위해 많이 사용된다.
(정답률: 65%)
  • "내용을 읽어내는 것만이 가능하다."는 틀린 설명입니다. ROM은 읽기 전용 메모리로서, 처음에는 내용을 쓰고 이후에는 읽기만 가능하지만, 일부 ROM은 수정이 가능한 EEPROM과 같은 기술을 사용하여 내용을 수정할 수 있습니다.

    사용자가 작성한 프로그램이나 데이터를 저장하고 처리할 수 있는 이유는, ROM에는 프로그램이나 데이터를 저장하는 영역이 있기 때문입니다. 이러한 ROM을 "프로그램 ROM" 또는 "데이터 ROM"이라고 부르며, 일반적으로 시스템의 부팅 프로그램이나 기본 설정값 등이 저장됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 어떤 전자 기술자가 색 띠 저항을 측정하고자 한다. 그런데 그 저항의 색 띠가 벗겨져 값을 읽을 수 없었다. 그래서 그 전자 기술자는 옆에 있는 테스터기(MultiTester)를 두고, 연구실에 있는 휘트스톤 브리지(Wheatstone Bridge)를 가져와 저항 값을 측정하였다. 그 이유로 가장 적당한 것은?

  1. 시간이 남아서
  2. 저항의 정밀한 값을 알고 싶어서
  3. 저항 값과 전류 용량을 알고 싶어서
  4. 저항의 저항 값뿐만 아니라 저항의 전력(W) 용량까지 알아보려고
(정답률: 66%)
  • 저항의 색 띠가 벗겨져서 값을 읽을 수 없기 때문에, 그 전자 기술자는 저항의 정밀한 값을 알고 싶어서 휘트스톤 브리지를 사용하여 저항 값을 측정하였다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 가동코일형 전류계에서 측정하고자 하는 전류가 50[mA] 이상으로 클 때에는 계기에 무엇을 접속하여 측정하는가?

  1. 정류기
  2. 분류기
  3. 검류기
  4. 배율기
(정답률: 55%)
  • 가동코일형 전류계는 작은 전류를 측정하는데 사용되는데, 50[mA] 이상의 큰 전류를 측정하려면 계기에 과부하가 걸리게 됩니다. 이를 방지하기 위해 분류기를 접속하여 작은 전류만 계기로 흐르도록 하고, 나머지 전류는 분류기를 통해 우회시켜서 과부하를 방지합니다. 따라서 분류기가 가동코일형 전류계에서 50[mA] 이상의 전류를 측정할 때 사용되는 이유입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자측정

31. 다음 ( ) 안에 들어갈 내용으로 옳은 것은?

  1. ①우연오차, ②분배기
  2. ①전위오차, ②배율기
  3. ①표피오차, ②고주파 변류기
  4. ①전위오차, ②고주파 변류기
(정답률: 65%)
  • 이미지는 전기회로의 회로도를 나타내고 있습니다. 이 회로에서 ①은 전압계의 표피오차를 보정하기 위한 저항으로, ②는 고주파 신호를 측정하기 위한 고주파 변류기입니다. 따라서 정답은 "①표피오차, ②고주파 변류기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 저항값을 측정하는 방법 중 중저항 1[Ω] ~ 1[㏁]을 측정하는 방법으로 가장 적합하지 않은 것은?

  1. 전류 전압계법
  2. 전위차계법
  3. 브리지법
  4. 저항계법
(정답률: 50%)
  • 전위차계법은 고저항 값을 측정하는 방법으로, 저항값이 1[Ω] ~ 1[㏁]인 경우에는 측정이 어렵습니다. 이는 전위차계법이 작은 전위차를 측정하기 때문에, 저항값이 작을수록 측정이 불안정해지기 때문입니다. 따라서, 중저항 1[Ω] ~ 1[㏁]을 측정하는 방법으로는 전류 전압계법, 브리지법, 저항계법이 더 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 참값이 25.00[V]인 전압을 측정하였더니 24.85[V] 라는 값을 얻었다. 이 때 보정 백분율은 약 몇 [%] 인가?

  1. +0.6[%]
  2. -0.6[%]
  3. +0.15[%]
  4. -0.15[%]
(정답률: 46%)
  • 보정 백분율은 다음과 같이 계산할 수 있다.

    보정 백분율 = (실제값 - 측정값) / 실제값 × 100

    여기에 주어진 값들을 대입하면,

    보정 백분율 = (25.00 - 24.85) / 25.00 × 100 ≈ +0.6[%]

    따라서 정답은 "+0.6[%]" 이다.

    이유는 측정값이 실제값보다 작으므로, 보정 백분율은 양수가 된다. 또한, 측정값과 실제값의 차이가 상대적으로 작기 때문에 보정 백분율은 1%보다 작은 값이 된다. 따라서 "+0.6[%]"가 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 기록계기의 기록 방법에 해당하지 않는 것은?

  1. 실선식
  2. 타점식
  3. 자동평형식
  4. 흡수식
(정답률: 59%)
  • 기록계기의 기록 방법 중 "흡수식"은 실제로는 존재하지 않는 방법입니다. 따라서, 기록 방법에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 3상 전력을 측정하는 방법으로 적합하지 않은 것은?

  1. 2 전력계법
  2. 3 전력계법
  3. 고주파 전력계법
  4. 멀티미터 전력계법
(정답률: 55%)
  • 고주파 전력계법은 고주파 신호를 이용하여 전력을 측정하는 방법으로, 3상 전력을 측정하는 데에는 적합하지 않습니다. 3상 전력은 3개의 전압과 전류를 측정하여 계산하는 방법이 필요하며, 고주파 전력계법은 이러한 방법으로 측정할 수 없기 때문입니다. 따라서 고주파 전력계법은 3상 전력 측정에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 안테나의 실효 저항은 희망주파수에서 공진시킨 상태에서 측정해야 한다. 실효 저항 측정법이 아닌 것은?

  1. 저항 삽입법
  2. 작도법(Pauli의 방법)
  3. 치환법
  4. coil 삽입법
(정답률: 64%)
  • 안테나의 실효 저항은 희망주파수에서 공진시킨 상태에서 측정해야 하기 때문에, coil 삽입법이 아닌 다른 측정법들은 안테나의 공진 주파수를 정확하게 파악하기 어렵기 때문입니다. 따라서 coil 삽입법은 안테나의 공진 주파수를 파악하여 실효 저항을 측정하는 가장 정확한 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 표준신호 발생기의 출력은 1[㎶]를 기준으로 하여 0[dB]로 표시하는 것이 보통이다. 환산된 출력이 60[dB]일 때, 전압은 몇 [㎶] 인가?

  1. 1[㎶]
  2. 10[㎶]
  3. 100[㎶]
  4. 1000[㎶]
(정답률: 44%)
  • 0[dB]는 1[㎶]을 기준으로 한 값이므로, 60[dB]는 1[㎶]의 60배인 1000[㎶]에 해당한다. 따라서 정답은 "1000[㎶]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 오실로스코프로 전압을 측정할 때 수평 편향판에 가해지는 전압의 파형은?

  1. 정현파
  2. 직류
  3. 톱니파
  4. 구형파
(정답률: 54%)
  • 수평 편향판에 가해지는 전압은 시간에 따라 변화하는데, 이 변화는 일정한 주기로 발생하는 펄스 형태의 전압이다. 이러한 펄스 형태의 전압은 톱니파 형태를 띠고 있기 때문에, 정답은 "톱니파"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. R, L, C 등을 직렬로 연결시켜 직렬 공진회로의 특성을 이용한 주파수계는?

  1. 동축 주파수계
  2. 흡수형 주파수계
  3. 헤테로다인 주파수계
  4. 공동 주파수계
(정답률: 53%)
  • 직렬 공진회로는 특정 주파수에서 공진하여 전류가 최대가 되는 특성을 가지고 있습니다. 이를 이용하여 R, L, C 등을 직렬로 연결시켜서 특정 주파수에서 전류가 최대가 되는 지점을 측정하는 주파수계를 만들 수 있습니다. 이때, 측정된 전류를 감지하기 위해 회로에 흡수체를 추가하여 전류를 흡수하도록 만든 주파수계를 흡수형 주파수계라고 합니다. 따라서, 정답은 "흡수형 주파수계"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음은 무엇에 대한 설명인가?

  1. 표본화
  2. 양자화
  3. 부호화
  4. 복호화
(정답률: 73%)
  • 이 그림은 원래의 데이터를 일부만 추출하여 표본을 만드는 과정을 나타내고 있습니다. 이를 표본화라고 합니다. 따라서 정답은 "표본화"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 다음 제어량 중 서보 기구에 속하는 것은?

  1. 압력
  2. 유량
  3. 위치
  4. 속도
(정답률: 58%)
  • 서보 기구는 입력 신호에 따라 움직이는 기구로, 입력 신호는 보통 위치를 나타내는 신호입니다. 따라서 서보 기구에 속하는 제어량은 "위치"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 공정제어에 속하지 않는 것은?

  1. 온도 제어
  2. 전압 제어
  3. 액면 제어
  4. 압력 제어
(정답률: 37%)
  • 전압 제어는 공정 제어에 속하지 않습니다. 전압 제어는 전기적인 제어 방법으로, 전기 회로나 전기 기기의 전압을 일정하게 유지하거나 조절하는 것을 의미합니다. 이는 공정 제어와는 관련이 없는 기술입니다. 반면, 온도 제어, 액면 제어, 압력 제어는 모두 공정 제어에 속하는 기술입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 설명 중 전장 발광과 관계가 없는 것은?

  1. 전장 발광판, 고유형 EL과 주입형 EL 등 3종류로 나눈다.
  2. 전장 발광 현상을 일렉트로 루미네센스 라고 한다.
  3. 전장 발광판은 발광재료에 따라 발광색이 다르나 주파수에는 관계가 없다.
  4. 전장 발광은 반도체의 성질을 가지고 있는 물질에 전장을 가하였을 때 생기는 발광 현상을 말한다.
(정답률: 67%)
  • "전장 발광은 반도체의 성질을 가지고 있는 물질에 전장을 가하였을 때 생기는 발광 현상을 말한다."가 전장 발광과 관계가 없는 설명이다. 이는 전장 발광의 정의를 설명한 것으로, 발광판의 종류나 발광색과는 직접적인 관련이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 태양전지는 무슨 효과를 이용한 것인가?

  1. 광전자 방출 효과
  2. 광방전 효과
  3. 광기전력 효과
  4. 광증폭 효과
(정답률: 79%)
  • 태양전지는 광기전력 효과를 이용합니다. 광기전력 효과란, 광선이 반도체 내부로 들어가면 전자와 양공이 발생하여 전기적인 에너지를 만들어내는 현상입니다. 이를 이용하여 태양광을 전기로 변환하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 초음파의 발생 소자 중 전기왜형 진동자로 사용되는 소자는?

  1. 페라이트
  2. 수정
  3. 티탄산 바륨
  4. 롯셀염
(정답률: 55%)
  • 초음파는 고주파수 진동으로 발생되며, 이를 위해서는 전기왜형 진동자가 필요합니다. 이 중에서 티탄산 바륨은 고주파수에서 안정적인 전기왜형 진동을 발생시키는 특성을 가지고 있기 때문에 초음파의 발생 소자로 많이 사용됩니다. 따라서 정답은 "티탄산 바륨"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자기기 및 음향영상기기

46. 그림과 같이 복합유전체를 선택 가열하는 경우 온도가 높은 순서로 옳은 것은? (단, 그림은 3개의 비커를 축이 일치하도록 하여 전극판 사이에 놓고 유전가열 하는 경우로서 주파수는 20[MHz]로 하며, 식염수는 0.1% NaCl 이다.)

  1. 식염수 > 지방 > 물
  2. 물 > 식염수 > 지방
  3. 지방 > 식염수 > 물
  4. 식염수 > 물 > 지방
(정답률: 76%)
  • 복합유전체를 선택 가열하는 경우, 전기가 물 > 지방 > 식염수 순으로 흐르기 때문에, 전기가 가장 많이 흐르는 물이 가장 먼저 가열되고, 그 다음으로는 지방이 가열되며, 가장 전기가 적게 흐르는 식염수가 가장 나중에 가열된다. 따라서 정답은 "식염수 > 지방 > 물"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 자동 온수기에서 제어대상은?

  1. 온도
  2. 물
  3. 연료
  4. 조절밸브
(정답률: 63%)
  • 자동 온수기에서 제어대상은 "물"입니다. 자동 온수기는 물의 온도를 일정하게 유지하기 위해 작동하며, 연료와 조절밸브는 물의 온도를 조절하는데 필요한 도구일 뿐입니다. 따라서 제어대상은 물이며, 물의 온도를 제어하여 사용자가 원하는 온도로 유지하는 것이 자동 온수기의 주요 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 흑백 방송은 정상이나 컬러 방송 수신시 색이 전혀 안 나온다면 조사 할 요소는?

  1. 제2영상 증폭회로
  2. X 복조회로
  3. 컨버전스 회로
  4. 컬러 킬러회로
(정답률: 79%)
  • 흑백 방송은 정상이므로 제2영상 증폭회로와 X 복조회로는 문제가 없습니다. 컨버전스 회로는 색상을 정확하게 조절하는 회로이므로 문제가 될 가능성이 적습니다. 따라서, 색이 전혀 나오지 않는 경우에는 컬러 킬러회로가 문제일 가능성이 높습니다. 컬러 킬러회로는 컬러 신호를 차단하는 역할을 하기 때문에, 이 회로에 문제가 생기면 색이 전혀 나오지 않는 현상이 발생할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 펄스레이더에서 전파를 발사하여 수신할 때까지 2.8[㎲]가 걸렸다면 목표물까지의 거리는?

  1. 14[m]
  2. 28[m]
  3. 280[m]
  4. 420[m]
(정답률: 44%)
  • 펄스레이더에서는 발사한 전파가 목표물에 닿고 다시 수신되는 시간을 측정하여 거리를 계산합니다. 따라서 2.8[㎲]는 발사한 전파가 목표물에 닿고 다시 수신되는 시간을 의미합니다. 이때, 전파의 속도는 빛의 속도인 3x10^8[m/s]이므로, 거리는 다음과 같이 계산할 수 있습니다.

    거리 = (속도 x 시간) / 2
    = (3x10^8 x 2.8x10^-6) / 2
    = 420[m]

    따라서, 정답은 "420[m]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

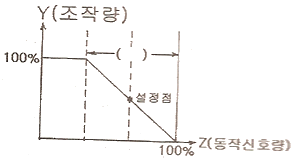

50. 다음 그림은 동작 신호량(Z)과 조작량(Y)의 관계를 나타낸 것이다. 그림의 ( )안에 알맞은 것은?

  1. 적분시간
  2. 미분시간
  3. 동작범위
  4. 비례대
(정답률: 60%)
  • 동작 신호량(Z)과 조작량(Y)의 관계가 직선으로 표현되어 있으므로, 이는 비례 관계에 해당한다. 즉, 조작량(Y)이 증가하면 동작 신호량(Z)도 비례적으로 증가하며, 조작량(Y)이 감소하면 동작 신호량(Z)도 비례적으로 감소한다. 따라서 정답은 "비례대"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 전자 냉동기의 기본원리를 나타낸 것이다. "ㄷ"점에서 발열이 있었다면 흡열현상이 나타나는 곳은?

  1. ㄱ
  2. ㄴ
  3. ㄷ
  4. ㄹ
(정답률: 75%)
  • 전자 냉동기는 열펌프 원리를 이용하여 작동한다. "ㄷ"점에서는 압축기에 의해 냉매가 압축되어 열이 발생하고, "ㄹ"점에서는 냉매가 팽창되어 열이 흡수되는 흡열현상이 일어난다. 따라서 정답은 "ㄴ"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 수신기의 종합특성에 해당되지 않는 것은?

  1. 감도
  2. 충실도
  3. 선택도
  4. 변조도
(정답률: 64%)
  • 수신기의 종합특성은 감도, 충실도, 선택도로 이루어져 있습니다. 이 중 변조도는 송신기의 특성으로, 송신기에서 생성된 신호가 얼마나 정확하게 전달되는지를 나타내는 것이므로 수신기의 종합특성에 해당되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 2개의 스피커를 병렬 연결했을 때의 합성 임피던스는 1개의 스피커 때보다 어떻게 되는가?

  1. 1/4
  2. 1/2
  3. 2배
  4. 4배
(정답률: 63%)
  • 스피커를 병렬 연결하면 전압은 동일하게 유지되면서 전류가 증가하게 됩니다. 이는 각 스피커의 임피던스가 병렬 연결되어 전체 임피던스가 감소하기 때문입니다. 따라서, 2개의 스피커를 병렬 연결했을 때의 합성 임피던스는 1개의 스피커 때보다 작아지게 되며, 그 값은 각 스피커의 임피던스를 2로 나눈 값이 됩니다. 따라서 정답은 "1/2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. FM 수신기에서 스켈치(squelch) 회로의 사용 목적은?

  1. 입력신호가 없을 때 수신기 내부 잡음을 제거한다.
  2. FM 전파 수신기 수신기 내부 잡음을 증폭한다.
  3. 국부발진 주파수의 변동을 막는다.
  4. 안테나로부터 불필요한 복사를 제거한다.
(정답률: 54%)
  • 스켈치 회로는 입력신호가 없을 때 수신기 내부 잡음을 제거하기 위해 사용됩니다. 이는 수신기가 불필요한 잡음을 수신하지 않도록 하여 수신된 신호의 정확도를 높이기 위함입니다. 따라서 입력신호가 없을 때 스켈치 회로는 수신기 내부 잡음을 제거하여 수신된 신호의 정확도를 높이는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 녹음 때는 고역을 재생 때는 저역을 각각의 증폭기로 보정하여 전체를 통하여 평탄한 특성으로 만드는 것을 무엇이라고 하는가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 등화 증폭기
  2. 소거
  3. 증폭
  4. 재생
(정답률: 73%)
  • 녹음 시에는 고역과 저역이 왜곡되어 녹음되기 때문에, 이를 보정하기 위해 고역과 저역을 각각의 증폭기로 보정하여 전체를 통해 평탄한 특성으로 만드는 것을 등화 증폭기라고 합니다. 이는 녹음된 음원을 재생할 때도 적용되어 음질을 개선하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 TV 수신 안테나가 아닌 것은?

  1. 반파장 다이폴 안테나
  2. 폴디드(folded) 안테나
  3. 야기(yagi) 안테나
  4. 비월 안테나
(정답률: 63%)
  • 비월 안테나는 실제로는 안테나가 아니라, 안테나의 효과를 내기 위해 전선을 특정한 방식으로 배치한 것입니다. 따라서, TV 수신 안테나가 아닌 것은 비월 안테나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 오디오 앰프(audio amp)에 부궤환을 걸어줄 때의 현상이 아닌 것은?

  1. 주파수 특성이 개선된다.
  2. 안정도가 향상된다.
  3. 찌그러짐이 감소된다.
  4. 증폭도가 증가한다.
(정답률: 55%)
  • 주파수 특성이 개선되거나 안정도가 향상되면 부궤환을 걸어줄 때 증폭도가 감소할 수 있습니다. 따라서 증폭도가 증가하는 것은 부궤환을 걸어줄 때의 현상이 아닙니다. 증폭도가 증가하는 이유는 부궤환을 걸어줌으로써 입력 신호의 크기를 증폭시키기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 산란 효과를 보완하여 X-선 영상의 해상도를 높이기 위해 사용되는 것은?

  1. 필터
  2. 셔터
  3. 그리드
  4. 증감지
(정답률: 65%)
  • X-선이 몸을 통과할 때 산란되어 영상의 해상도가 떨어지는데, 이를 보완하기 위해 그리드가 사용됩니다. 그리드는 X-선을 직선으로 만들어 산란을 최소화하여 영상의 해상도를 높이는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 전력 증폭기의 출력 P[W]는? (단, V는 출력되는 음성전압, R은 스피커의 부하저항)

  1. P = V2/R[W]
  2. P = R/V2[W]
  3. P = V/R[W]
  4. P = R/V[W]
(정답률: 69%)
  • 전력은 전압과 전류의 곱으로 나타낼 수 있습니다. 따라서 전력 증폭기의 출력 P는 전압 V와 스피커의 부하저항 R을 이용하여 P = V x I로 나타낼 수 있습니다. 여기서 전류 I는 I = V/R로 나타낼 수 있습니다. 따라서 P = V x I = V x (V/R) = V2/R이 됩니다. 따라서 정답은 "P = V2/R[W]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 광학 현미경의 광원은 전자현미경의 어느 곳에 해당되는가?

  1. 전자총
  2. 전자렌즈
  3. 여자 전류전원
  4. 시료
(정답률: 60%)
  • 광학 현미경은 빛을 이용하여 샘플을 관찰하는데 반해, 전자현미경은 전자를 이용하여 샘플을 관찰합니다. 따라서 전자현미경에서는 광원 대신 전자총이 사용되어 전자를 생성하고, 이를 샘플에 쏘아서 이미지를 생성합니다. 따라서 정답은 "전자총"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
