전자기기기능사 필기 기출문제복원 (2014-01-16)

전자기기기능사
(2014-01-16 기출문제)

목록

1과목: 전기전자공학

1. 궤환증폭기에서 궤환을 시켰을 때의 증폭도 이라면 이 식에서 |1－A0Β|＞1 일 때 나타나는 특성 중 옳지 않은 것은?

  1. 증폭도가 감소된다.
  2. 출력 임피던스가 커진다.
  3. 주파수 특성이 양호하다.
  4. 증폭기의 잡음이 감소된다.
(정답률: 62%)
  • |1－A0Β|＞1 일 때, 궤환증폭기는 안정적인 상태가 아니며, 출력이 진동하게 되어 증폭도가 감소하고, 출력 임피던스가 커지게 됩니다. 이는 궤환증폭기의 안정성을 해치며, 주파수 특성이 양호하지 않고, 잡음이 증폭될 가능성이 있습니다. 따라서, 옳지 않은 특성은 "출력 임피던스가 커진다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 최고 주파수가 8[kHz]인 신호파를 펄스 변조할 경우 표본화 주파수의 최저값과 이때의 표본화 주기는 각 각 얼마인가?

  1. 8[kHz], 125[㎲]
  2. 10[kHz], 160[㎲]
  3. 13[kHz], 120[㎲]
  4. 16[kHz], 62.5[㎲]
(정답률: 66%)
  • 표본화 주파수는 신호파의 최대 주파수의 2배 이상이어야 하므로, 이 경우에는 16[kHz] 이상이어야 합니다. 따라서 "8[kHz], 125[㎲]"와 "10[kHz], 160[㎲]"는 답이 될 수 없습니다.

    표본화 주기는 표본화 주파수의 역수로 계산됩니다. 따라서 표본화 주파수가 16[kHz]일 때의 표본화 주기는 1/16,000초, 즉 62.5[㎲]이 됩니다. 따라서 정답은 "16[kHz], 62.5[㎲]"입니다.

    이유를 간단명료하게 설명하면, 표본화 주파수는 신호파의 최대 주파수의 2배 이상이어야 하고, 표본화 주기는 표본화 주파수의 역수로 계산됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 송신기 등에 사용하는 고주파 전력 증폭기로 가장 많이 사용되는 증폭 방식은?

  1. A급
  2. B급
  3. C급
  4. AB급
(정답률: 73%)
  • C급은 가장 효율적인 증폭 방식으로, 전력 손실이 적고 안정적인 성능을 보입니다. 또한 비교적 저렴한 가격으로 제작이 가능합니다. 따라서 송신기 등에 사용하는 고주파 전력 증폭기에서 가장 많이 사용되는 증폭 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 공진회로에 있어서 선택도 Q를 표시하는 식은? (단, RLC 직렬공진회로이다.)

(정답률: 74%)
  • 선택도 Q는 공진회로에서 공진이 일어나는 주파수 대역폭을 나타내는 지표입니다. RLC 직렬공진회로에서 선택도 Q는 다음과 같이 표시됩니다.

    Q = 1 / R * sqrt(L / C)

    위 식에서 R은 저항값, L은 인덕턴스 값, C는 캐패시턴스 값입니다. 따라서 보기 중에서 선택도 Q를 나타내는 식은 "" 입니다. 이 식은 RLC 직렬공진회로에서 선택도 Q를 계산하는 공식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 그림과 같은 연산증폭기의 완전한 평형 조건은?

  1. e1=e2=e0
  2. e1=e2, e0=0
  3. e1≠e2, e0=∞
  4. e1=e2, e0=-∞
(정답률: 75%)
  • 연산증폭기는 입력 신호의 차이에 비례하여 출력 신호를 증폭시키는 기능을 가지고 있습니다. 따라서 입력 신호가 e1과 e2인 경우, 출력 신호는 e1-e2에 비례합니다. 이때, 완전한 평형 조건을 만족하기 위해서는 e1-e2와 e2-e1가 같아야 합니다. 즉, e1-e2=e2-e1이 되어야 합니다. 이를 정리하면 e1=e2가 됩니다. 또한, e0은 입력 신호가 없을 때 출력 신호의 값으로 정의되는데, 이때 입력 신호가 없으므로 e0=0이 됩니다. 따라서 정답은 "e1=e2, e0=0"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 연산증폭기의 정확도를 높이기 위한 조건으로 적합하지 않은 것은?

  1. 높은 안정도가 필요하다.
  2. 좋은 차단 특성을 가져야 한다.
  3. 증폭도는 가능한 한 작아야 한다.
  4. 많은 양의 부궤환을 안정하게 걸 수 있어야 한다.
(정답률: 80%)
  • 정답: 증폭도는 가능한 한 작아야 한다.

    이유: 연산증폭기의 증폭도가 크면 입력 신호의 작은 변화에도 큰 출력 신호 변화가 일어나므로 정확도가 떨어지게 된다. 따라서 적합한 조건은 증폭도를 가능한 한 작게 유지하는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 푸시풀 증폭회로의 이점이 아닌 것은?

  1. 비교적 큰 출력이 얻어진다.
  2. 출력 변압기의 직류여자가 상쇄된다.
  3. 전원전압에 함유되는 험(hum)이 상쇄된다.
  4. 기수 고조파가 제거된다.
(정답률: 55%)
  • 푸시풀 증폭회로에서 기수 고조파가 제거되는 것은 아닙니다. 이는 다른 회로에서 적용되는 기술입니다. 따라서, "기수 고조파가 제거된다."는 이점이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 신호파의 진폭과 반송파의 진폭의 비를 m 이라 할 때 m>1 이면 어떤 상태인가?

  1. 무변조
  2. 100% 변조
  3. 과변조
  4. 얕은 변조
(정답률: 85%)
  • 신호파의 진폭과 반송파의 진폭의 비를 m 이라 할 때 m>1 이면 과변조 상태입니다. 이는 신호파의 진폭이 반송파의 진폭보다 크기 때문에 발생합니다. 이러한 상태에서는 신호가 왜곡되어 전송되므로 정보의 손실이 발생할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 임의의 접속점에서 유입되는 전류의 합은 접속점에서 유출되는 전류의 합과 같다'라는 법칙은?

  1. 옴의 법칙
  2. 가우스의 법칙
  3. 패러데이의 법칙
  4. 키르히호프의 법칙
(정답률: 87%)
  • 키르히호프의 법칙은 전기회로에서 전류의 보존 법칙을 나타내는 법칙으로, 임의의 접속점에서 유입되는 전류의 합은 접속점에서 유출되는 전류의 합과 같다는 것을 의미합니다. 이는 전기회로에서 전류가 어떻게 흐르는지를 이해하는 데 중요한 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 단상 전파정류기의 DC 출력전압은 단상 반파정류기 DC 출력전압의 몇 배인가?

  1. 2배
  2. 3배
  3. 4배
  4. 5배
(정답률: 83%)
  • 단상 전파정류기는 입력 AC 전압을 반으로 줄인 후, 반파정류기와 같이 작동하여 DC 전압을 출력합니다. 따라서, 단상 전파정류기의 DC 출력전압은 단상 반파정류기의 DC 출력전압의 2배가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 압전기(piezo effect) 현상을 이용하여 발진하는 회로는?

  1. 콜피츠 발진
  2. 하틀리 발진
  3. LC 발진
  4. 수정 발진
(정답률: 72%)
  • 압전기는 압력이 가해지면 전기적 신호를 발생시키는 현상입니다. 이를 이용하여 발진하는 회로를 압전기 발진 회로라고 합니다.

    콜피츠 발진은 고주파 발진 회로로, 콘덴서와 인덕터로 이루어져 있습니다. 하지만 압전기는 저주파 신호를 발생시키므로 콜피츠 발진 회로에서는 사용되지 않습니다.

    하틀리 발진은 트랜지스터와 콘덴서로 이루어진 회로로, 압전기를 사용할 수 있지만 안정성이 낮아서 현재는 거의 사용되지 않습니다.

    LC 발진은 콘덴서와 인덕터로 이루어진 고주파 발진 회로로, 압전기를 사용할 수 있지만 저주파 신호를 발생시키는 압전기에는 적합하지 않습니다.

    따라서 압전기를 이용하여 발진하는 회로는 수정 발진 회로입니다. 수정 발진 회로는 압전기와 콘덴서, 코일로 이루어져 있으며, 압전기에서 발생한 신호를 콘덴서와 코일을 통해 증폭시켜 발진합니다. 이 회로는 저주파 신호를 발생시키는 압전기에 적합하며 안정성이 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 전류계 회로에서 전류를 측정하고자 할 때 고려해야 할 사항 중 옳지 않은 것은?

  1. 전류계는 반드시 회로와 직렬로 연결해야 한다.
  2. 전류계의 내부 저항은 무시할 정도로 작아야 한다.
  3. 전류계의 내부저항은 전류를 못 흐르게 할 만큼 커야 한다.
  4. 전류계에는 분배저항이 들어 있다.
(정답률: 76%)
  • 전류계의 내부저항은 전류를 못 흐르게 할 만큼 커야 한다는 것은 옳지 않습니다. 전류계의 내부저항이 작을수록 측정한 전류값이 더 정확해지기 때문에 내부저항은 작아야 합니다. 이는 오차를 최소화하기 위한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 콘덴서 입력형 전파 정류회로의 입력 전압이 실효값으로 12[V]일 경우 정류 다이오드의 최대 역 전압은?

  1. 약 12[V]
  2. 약 17[V]
  3. 약 24[V]
  4. 약 34[V]
(정답률: 47%)
  • 콘덴서 입력형 전파 정류회로에서 입력 전압은 최대값이 아닌 실효값으로 주어졌으므로, 최대값인 피크값은 약 1.4배 더 크다는 것을 이용할 수 있다. 따라서 입력 전압의 피크값은 약 16.8[V]이다. 이때 정류 다이오드의 최대 역전압은 입력 전압의 피크값보다는 약간 작아야 하므로, 보기 중에서 34[V]가 가장 적절한 답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 트랜지스터 증폭회로에 대한 설명으로 옳지 않은 것은?

  1. 베이스 접지회로의 입력은 이미터가 된다.
  2. 컬렉터 접지회로의 입력은 베이스가 된다.
  3. 베이스 접지회로의 입력은 컬렉터가 된다.
  4. 이미터 접지회로의 입력은 베이스가 된다.
(정답률: 74%)
  • 베이스 접지회로의 입력은 이미터가 된다는 설명이 옳지 않습니다. 실제로는 베이스 접지회로의 입력은 베이스가 되며, 이에 따라 베이스 전압이 조절되어 증폭이 이루어집니다. 컬렉터 접지회로의 입력은 베이스가 되기도 하지만, 이는 일반적으로 사용되지 않는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 브리지 정류회로에서 교류 200[V]를 정류시킨다면 최대 출력전압은?

  1. 141[V]
  2. 246[V]
  3. 282[V]
  4. 314[V]
(정답률: 67%)
  • 브리지 정류회로는 입력 전압의 절댓값이 최대인 경우 출력 전압이 입력 전압의 1.414배가 된다는 것이 알려져 있습니다. 따라서 입력 전압이 200[V]일 때, 최대 출력 전압은 200[V] x 1.414 = 282[V]가 됩니다. 따라서 정답은 "282[V]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반

16. 진성반도체에 대한 설명으로 가장 적합한 것은?

  1. As를 함유한 n형 반도체
  2. In을 함유한 p형 반도체
  3. 과잉 전자를 만드는 도너 불순물
  4. 불순물을 첨가하지 않은 순수한 반도체
(정답률: 85%)
  • 진성반도체는 불순물을 첨가하지 않은 순수한 반도체입니다. 이는 불순물이 반도체 내부의 전자 구조를 변경시키기 때문입니다. 따라서, 진성반도체는 전자의 이동이 쉽지 않아 전기 저항이 높은 특성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 Diagram에서 A와 B의 값이 입력될 때 최종 결과 X는? (단, A=0101, B=1011)

  1. 1010
  2. 1110
  3. 1101
  4. 0101
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 반복구간으로 설정된 프로그램을 정해진 횟수만큼 반복 실행시키는 분기명령어는?

  1. JMP 명령
  2. JNP 명령
  3. MOV 명령
  4. LOOP 명령
(정답률: 83%)
  • 반복구간을 설정하고, 정해진 횟수만큼 반복 실행시키는 명령어는 LOOP 명령입니다. LOOP 명령은 CX 레지스터에 저장된 값을 1씩 감소시키면서, 값이 0이 되기 전까지 반복구간을 실행합니다. 따라서, 정해진 횟수만큼 반복 실행시키기에 적합한 분기명령어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 컴퓨터의 중앙처리장치내부에서 기억장치내의 정보를 호출하기 위하여 그 주소를 기억하고 있는 제어용 레지스터는?

  1. 명령 레지스터
  2. 프로그램 카운터
  3. 메모리 데이터 레지스터
  4. 메모리 어드레스 레지스터
(정답률: 61%)
  • 메모리 어드레스 레지스터는 기억장치 내의 정보를 호출하기 위해 필요한 주소를 기억하는 제어용 레지스터입니다. 따라서 컴퓨터의 중앙처리장치에서 기억장치 내의 정보를 호출할 때, 해당 정보의 주소를 메모리 어드레스 레지스터에 저장하고 이를 참조하여 정보를 가져옵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 입출력장치와 메모리사이에서 CPU의 도움 없이 직접 데이터가 전달되도록 관리하는 것은?

  1. PPI
  2. PIO
  3. DMA
  4. Control unit
(정답률: 82%)
  • DMA는 Direct Memory Access의 약자로, 입출력장치와 메모리 사이에서 CPU의 도움 없이 직접 데이터가 전달되도록 관리하는 기술입니다. 따라서 DMA가 정답입니다. PPI는 Programmable Peripheral Interface, PIO는 Programmed Input/Output, Control unit는 제어 장치를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 플립플롭의 종류에 해당되지 않는 것은?

  1. RS 플립플롭
  2. T 플립플롭
  3. D 플립플롭
  4. K 플립플롭
(정답률: 82%)
  • K 플립플롭은 존재하지 않는 플립플롭 종류입니다. RS 플립플롭은 Reset과 Set 기능을 가지고 있으며, T 플립플롭은 클럭 신호에 따라 출력값이 변경되는 것이 특징입니다. D 플립플롭은 데이터 입력값을 저장하고 출력값을 변경하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. C 언어에서 정형화된 입출력(formatted I/0)에 사용하는 입력문과 출력문을 나타낸 것은?

  1. getchar, putchar
  2. max, min
  3. scanf, printf
  4. static, extern
(정답률: 82%)
  • scanf와 printf는 C 언어에서 가장 많이 사용되는 입출력 함수이며, 정형화된 입출력을 위해 사용됩니다. scanf는 키보드나 파일에서 입력을 받아 변수에 저장하는 함수이고, printf는 변수의 값을 출력하는 함수입니다. 따라서 scanf와 printf가 정답입니다. getchar와 putchar는 단일 문자 입출력 함수이며, max와 min은 수학적인 연산을 수행하는 함수입니다. static과 extern은 변수나 함수의 범위와 연결성을 지정하는 키워드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 컴퓨터가 직접 인식하여 실행할 수 있는 언어로 0과 1만을 사용하여 명령어와 데이터를 나타내는 것은?

  1. 기계어
  2. 어셈블리어
  3. 컴파일 언어
  4. 인터프리터 언어
(정답률: 88%)
  • 기계어는 컴퓨터가 직접 이해하고 실행할 수 있는 언어로, 0과 1만을 사용하여 명령어와 데이터를 나타냅니다. 다른 언어들은 기계어로 번역되어야 컴퓨터가 실행할 수 있지만, 기계어는 번역과정이 필요하지 않기 때문에 가장 빠르고 효율적인 실행이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 메모리 중 가장 빠르게 엑세스되는 메모리는?

  1. 가상 메모리
  2. 주기억 메모리
  3. 캐시 메모리
  4. 보조기억 메모리
(정답률: 87%)
  • 캐시 메모리는 CPU와 가까운 위치에 있어서 데이터를 빠르게 엑세스할 수 있기 때문에 가장 빠르게 엑세스되는 메모리입니다. 반면, 주기억 메모리와 보조기억 메모리는 CPU와 거리가 먼 위치에 있어서 데이터 엑세스 속도가 느리고, 가상 메모리는 주기억 메모리와 보조기억 메모리를 조합한 것으로, 이들 중에서도 더 느린 속도를 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 출력장치로 사용할 수 있는 것은?

  1. 카드판독기
  2. 광학마크판독기
  3. 자기잉크판독기
  4. 디스플레이장치
(정답률: 82%)
  • 디스플레이장치는 컴퓨터에서 출력된 정보를 시각적으로 표시할 수 있는 장치로, 모니터나 프로젝터 등이 이에 해당합니다. 반면에 카드판독기, 광학마크판독기, 자기잉크판독기는 입력장치로, 정보를 입력받아 컴퓨터에 전달하는 역할을 합니다. 따라서 디스플레이장치만이 출력장치로 사용될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 4개의 입력과 2개의 출력으로 구성된 회로에서 4개의 입력 중 하나가 선택되면 그에 해당하는 2진수가 출력되는 논리 회로는?

  1. 디코더
  2. 인코더
  3. 전가산기
  4. 플립플롭
(정답률: 65%)
  • 이 회로는 4개의 입력 중 하나가 선택되면 그에 해당하는 2진수가 출력되므로, 입력 신호를 인코딩하여 출력하는 역할을 합니다. 따라서 이 회로는 "인코더"입니다. 디코더는 반대로 입력된 2진수를 해석하여 출력하는 회로이며, 전가산기와 플립플롭은 다른 목적을 가진 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 내용이 설명하는 프로그래밍 언어는?

  1. C 언어
  2. BASIC 언어
  3. COBOL 언어
  4. JAVA 언어
(정답률: 78%)
  • 이미지에서 보이는 것은 C 언어의 코드이다. C 언어는 중간 수준의 프로그래밍 언어로, 시스템 프로그래밍, 임베디드 시스템, 게임 개발 등 다양한 분야에서 사용된다. 또한, C 언어는 컴파일러를 통해 기계어로 변환되어 실행되기 때문에 빠른 속도와 효율성을 가지고 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 논리함수를 최소화하면?

  1. X
  2. Y
  4. XY
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 펜과 기록 용지에서 생기는 마찰 오차를 피하기 위하여 고안된 것으로 영위법에 의한 측정원리를 이용한 기록계기는?

  1. 직동식 기록계기
  2. 실선식 기록계기
  3. 타점식 기록계기
  4. 자동평형식 기록계기
(정답률: 76%)
  • 펜과 기록 용지에서 생기는 마찰 오차를 피하기 위해 고안된 것은 자동평형식 기록계기입니다. 이 기록계기는 영위법에 의한 측정원리를 이용하여 작동하며, 펜과 기록 용지 사이에 높이를 일정하게 유지하여 마찰 오차를 최소화합니다. 또한, 자동으로 평형을 맞추어 정확한 측정을 가능하게 합니다. 따라서, 자동평형식 기록계기는 정확한 측정이 필요한 분야에서 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. Q-미터(Q-meter)는 무엇을 측정하는 것인가?

  1. 코일의 리액턴스와 저항의 비
  2. 코일에 유기되는 전계강도
  3. 반도체 소자의 정수
  4. 공진회로의 주파수
(정답률: 68%)
  • 미터(Q-meter)는 코일의 리액턴스와 저항의 비를 측정하는데 사용됩니다. 이는 코일의 품질을 나타내는 Q값을 측정하는 것으로, Q값이 높을수록 코일의 효율성이 높아지기 때문입니다. 따라서 Q-meter는 코일의 성능을 평가하고 개선하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자측정

31. 대전류로 서미스터 내부에서 소비되는 전력이 증가하면 온도 및 저항 값은?

  1. 온도는 높아지고, 저항 값은 변동이 없다.
  2. 온도는 높아지고, 저항 값은 감소한다.
  3. 온도는 낮아지고, 저항 값은 감소한다.
  4. 온도는 낮아지고, 저항 값은 증가한다.
(정답률: 81%)
  • 서미스터 내부에서 전류가 흐르면서 전력이 소비되면 내부 온도가 상승하게 됩니다. 이 때, 온도가 높아지면 전자의 운동에너지가 증가하고, 이로 인해 전자와 원자간의 충돌이 더 많아지게 됩니다. 이는 전자의 이동에 제한을 가하게 되어 전류의 흐름이 어려워지므로 전기 저항이 증가합니다. 따라서, 온도가 높아지면 저항 값은 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 헤테로다인 주파수 측정기의 교정용 발진기로는 어떤 것을 쓰는가?

  1. LC 발진기
  2. RC 발진기
  3. 음차 발진기
  4. 수정 발진기
(정답률: 66%)
  • 헤테로다인 주파수 측정기는 정확한 주파수 측정을 위해 교정이 필요합니다. 이때 사용되는 발진기는 정확한 주파수를 발생시키는 것이 중요합니다. 수정 발진기는 정확한 주파수를 발생시키는 데에 있어서 다른 발진기들보다 더욱 정확하고 안정적이기 때문에 헤테로다인 주파수 측정기의 교정용 발진기로 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 볼로미터 전력계의 구성 소자 중 서미스터의 용도는?

  1. 전류 감지용
  2. 전압 감지용
  3. 온도 감지용
  4. 습도 감지용
(정답률: 69%)
  • 서미스터는 전류나 전압을 감지하는 것이 아니라, 전류나 전압이 흐르는 소자의 온도를 감지하는 역할을 합니다. 따라서 볼로미터 전력계에서 서미스터는 온도 감지용으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 디지털 전압계의 원리는 어느 것과 가장 유사한가?

  1. A/D변환기
  2. D/A변환기
  3. 변환기
  4. 비교기
(정답률: 78%)
  • 디지털 전압계는 아날로그 신호를 디지털 신호로 변환하여 측정하는데, 이 과정에서 A/D변환기를 사용합니다. A/D변환기는 아날로그 신호를 디지털 신호로 변환하는데 사용되는 장치로, 디지털 전압계에서는 입력된 아날로그 전압을 A/D변환기를 통해 디지털 값으로 변환하여 측정합니다. 따라서 디지털 전압계의 원리는 A/D변환기와 가장 유사합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 지시계기의 3대 요소가 아닌 것은?

  1. 구동장치
  2. 제어장치
  3. 출력장치
  4. 제동장치
(정답률: 79%)
  • 지시계기의 3대 요소는 구동장치, 제어장치, 제동장치입니다. 출력장치는 지시계기의 요소 중 하나이지만, 3대 요소에는 포함되지 않습니다. 3대 요소는 모두 시스템의 동작을 제어하거나 조절하는 역할을 하기 때문입니다. 반면 출력장치는 시스템이 처리한 정보나 결과를 사용자에게 보여주는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 참값이 50[V]인 전압을 측정하였더니 51.4[V] 이었다. 이때의 오차 백분율은?

  1. 1.3[%]
  2. 1.4[%]
  3. 1.5[%]
  4. 2.8[%]
(정답률: 67%)
  • 오차 백분율은 (측정값-참값)/참값 x 100 으로 계산할 수 있습니다. 따라서, (51.4-50)/50 x 100 = 2.8[%] 이 됩니다. 따라서, 정답은 "2.8[%]" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 표준 전지의 기전력과 미지 전지의 기전력을 비교하여 1[V] 이하의 직류 전압을 정밀하게 측정할 수 있는 직류용 전압계는?

  1. 직류 전위차계
  2. 계기용 변압기(PT)
  3. 변류기(CT)
  4. 교류 전위차계
(정답률: 67%)
  • 직류 전위차계는 전압을 측정하기 위해 사용되는 계기로, 표준 전지와 미지 전지의 전위차를 비교하여 정확한 전압 값을 측정할 수 있습니다. 이는 직류 전압에 대해서만 측정이 가능하며, 다른 보기들은 교류 전압이나 변압기, 변류기 등을 이용하여 전압을 측정하는데 사용됩니다. 따라서, 1[V] 이하의 직류 전압을 정밀하게 측정하기 위해서는 직류 전위차계를 사용하는 것이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 무선 수신기의 랜덤잡음(Random Noise)을 측정하기 위하여 레벨미터(Level Meter) 앞에 설치하는 필터는?

  1. 저역 필터
  2. 소거저역 필터
  3. 고역 필터
  4. 통과대역 필터
(정답률: 49%)
  • 랜덤잡음은 주로 고주파에서 발생하므로, 고역 필터를 사용하여 랜덤잡음을 측정합니다. 고역 필터는 고주파 신호를 통과시키고, 저주파 신호를 차단하여 랜덤잡음을 측정하는 데에 적합합니다. 따라서, 무선 수신기의 랜덤잡음을 측정하기 위해서는 레벨미터 앞에 고역 필터를 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 1차 코일의 인덕턴스 3[mH], 2차 코일의 인덕턴스 11[mH]를 직렬로 연결했을 때 합성 인덕턴스가 24[mH]이었다면, 이들 사이의 상호 인덕턴스는?

  1. 2[mH]
  2. 5[mH]
  3. 10[mH]
  4. 19[mH]
(정답률: 67%)
  • 두 코일이 직렬로 연결되어 있으므로, 합성 인덕턴스는 1차 코일의 인덕턴스와 2차 코일의 인덕턴스의 합과 상호 인덕턴스의 두 배의 합과 같다. 즉,

    24[mH] = 3[mH] + 11[mH] + 2 × 상호 인덕턴스

    이 식을 정리하면,

    상호 인덕턴스 = (24[mH] - 3[mH] - 11[mH]) / 2 = 5[mH]

    따라서, 정답은 "5[mH]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 오실로스코프로 직접 관측하지 못하는 것은?

  1. 변조도
  2. 주파수
  3. 왜곡율
  4. 임피던스
(정답률: 56%)
  • 오실로스코프는 전압이나 전류의 시간적 변화를 관측하는데 사용되는 계측기입니다. 따라서, 변조도, 주파수, 왜곡율과 같은 전기 신호의 특성을 직접 관측할 수 있습니다. 그러나, 임피던스는 전기 신호가 흐르는 회로나 부품의 저항, 인덕턴스, 캐패시턴스 등을 의미하며, 이는 오실로스코프로 직접적으로 관측할 수 없습니다. 따라서, 정답은 "임피던스"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 다음 중 PI 동작이란?

  1. 온·오프동작
  2. 비례미분동작
  3. 비례적분동작
  4. 비례적분미분동작
(정답률: 62%)
  • PI 동작은 비례적분동작입니다. PI 제어기는 현재 오차와 과거 오차의 적분값을 이용하여 제어 출력을 계산합니다. 이 때, 적분값을 이용하는 것이 비례적분동작이며, 이를 통해 오차가 크면 제어 출력이 크게 나오고, 오차가 작아지면 제어 출력도 작아지는 비례-적분 제어 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 자동제어의 제어목적에 따른 분류 중 어떤 일정한 목표값을 유지하는 것에 해당하는 것은?

  1. 비율제어
  2. 정치제어
  3. 추종제어
  4. 프로그램제어
(정답률: 62%)
  • 정치제어는 일정한 목표값을 유지하는 것이 목적입니다. 이는 시스템이 특정한 상태를 유지하도록 하는 것으로, 예를 들어 온도 제어나 압력 제어 등이 해당됩니다. 비율제어는 입력과 출력의 비율을 일정하게 유지하는 것이 목적이며, 추종제어는 외부 입력에 따라 시스템이 따라가는 것이 목적입니다. 프로그램제어는 미리 정해진 프로그램에 따라 시스템을 제어하는 것이 목적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 초음파 성질에서 파동과 속도의 설명으로 옳지 않은 것은?

  1. 파동의 전파속도는 횡파가 종파 보다 느리다.
  2. 기체 중에서는 파동의 전파 방향으로 입자가 진동하는 종파만 존재한다.
  3. 고체 중에서는 파동의 전파 방향에 수직 방향으로 입자가 진동하는 횡파만 존재한다.
  4. 액체 중에서는 파동의 전파 방향으로 입자가 진동하는 횡파만 존재한다.
(정답률: 53%)
  • 정답은 "액체 중에서는 파동의 전파 방향으로 입자가 진동하는 횡파만 존재한다."입니다.

    액체는 분자 간의 상대적인 이동이 자유롭기 때문에, 파동이 전파되는 방향과 수직 방향으로 입자가 진동할 수 있습니다. 이러한 진동을 횡파(transverse wave)라고 합니다. 반면에 기체는 분자 간의 상대적인 이동이 제한되어 있기 때문에, 파동이 전파되는 방향으로 입자가 진동하는 종파(longitudinal wave)만 존재합니다. 고체는 분자 간의 결합이 강하기 때문에, 파동이 전파되는 방향에 수직 방향으로 입자가 진동하는 횡파만 존재합니다.

    따라서, 액체 중에서는 파동의 전파 방향으로 입자가 진동하는 횡파만 존재한다는 설명이 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 초음파 가공에서 사용되는 연마가루에 적합하지 않은 것은?

  1. 강한 철분
  2. 탄화실리콘
  3. 산화알루미늄
  4. 탄화붕소
(정답률: 62%)
  • 강한 철분은 초음파 가공에서 사용되는 연마가루에 적합하지 않은 것입니다. 이는 강한 철분이 연마과정에서 고열에 노출되면서 산화되어 녹슬이는 현상이 발생하기 때문입니다. 이러한 현상은 가공품의 표면에 불순물이 남아있게 되어 가공품의 품질을 저하시키고, 또한 가공기계의 손상을 유발할 수 있습니다. 따라서 초음파 가공에서는 강한 철분을 사용하지 않도록 주의해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 컬러킬러(color killer) 회로에 대한 설명으로 옳은 것은?

  1. 컬러 화면에 나오는 색 잡음을 없애는 것이다.
  2. 컬러 화면을 흑백 화면으로 전환시키는 것이다.
  3. 강한 컬러를 부드럽게 하는 일종의 색 콘트라스트이다.
  4. 흑백 방송 수신시에 색 노이즈가 화면에 나오는 것을 방지하는 것이다.
(정답률: 63%)
  • 컬러킬러는 흑백 방송 수신시에 색 노이즈가 화면에 나오는 것을 방지하는 것입니다. 이는 컬러 신호를 제거하여 흑백 신호만을 출력하도록 하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자기기 및 음향영상기기

46. 스피커의 감도 측정에 있어서 표준 마이크로폰이 받는 음압이 4[μbar]이면 스피커의 전력 감도는? (단, 스피커의 입력에는 1[W]를 가한 것으로 한다.)

  1. 약 9[dB]
  2. 약 12[dB]
  3. 약 16[dB]
  4. 약 20[dB]
(정답률: 59%)
  • 음압의 단위인 μbar는 10^-6 bar를 의미하며, 스피커의 전력 감도는 dB로 표현된다. 따라서, 음압이 4[μbar]일 때의 스피커의 전력 감도를 구하기 위해서는 다음과 같은 공식을 사용한다.

    전력 감도(dB) = 10log(전력/기준전력)

    여기서 기준전력은 1[W]이다. 따라서, 스피커의 전력 감도를 구하기 위해서는 스피커의 입력 전력을 알아야 한다. 문제에서는 입력 전력이 1[W]이라고 주어졌으므로, 전력 감도를 구하기 위해서는 스피커가 발생시키는 음압과 스피커의 효율을 고려해야 한다.

    스피커의 효율은 입력 전력에 대한 출력 전력의 비율로 정의된다. 일반적으로 스피커의 효율은 1% ~ 10% 정도이다. 따라서, 입력 전력이 1[W]일 때의 출력 전력은 0.01[W] ~ 0.1[W] 정도이다.

    음압과 전력은 로그 스케일로 변환되므로, 전력이 10배 증가하면 음압은 20[dB] 증가한다. 따라서, 입력 전력이 1[W]일 때의 스피커의 전력 감도는 약 10log(0.01/1) = -20[dB] ~ 10log(0.1/1) = -10[dB] 정도이다.

    하지만, 문제에서는 스피커의 입력에 1[W]를 가한 것으로 가정하였으므로, 스피커의 출력 전력은 1[W] ~ 10[W] 정도이다. 따라서, 스피커의 전력 감도는 약 10log(1/1) = 0[dB] ~ 10log(10/1) = 10[dB] 정도이다.

    따라서, 보기에서 가장 근접한 값은 "약 12[dB]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 마스킹 효과를 이용하여 히스 잡음을 줄이는 방식을 무엇이라 하는가?

  1. 돌비시스템
  2. 녹음시스템
  3. 서라운드시스템
  4. 재생시스템
(정답률: 71%)
  • 정답: 돌비시스템

    설명: 마스킹 효과를 이용하여 히스 잡음을 줄이는 방식은 돌비시스템에서 사용하는 기술 중 하나입니다. 돌비시스템은 녹음시스템과 재생시스템을 포함한 종합적인 오디오 시스템으로, 특히 영화나 음악 등의 음향물에서 높은 품질의 사운드를 제공하기 위해 개발되었습니다. 마스킹 효과는 오디오 신호에서 특정 주파수 대역의 음량을 줄여서 다른 음향 요소들이 더욱 두드러지게 들리도록 하는 기술로, 돌비시스템에서는 이를 이용하여 히스 잡음을 줄이는 데 활용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 전자냉동에 대한 설명으로 가장 옳지 않은 것은?

  1. 온도조절이 용이하다.
  2. 대용량에 더욱 효율이 좋다.
  3. 소음이 없고 배관도 필요 없다.
  4. 전류방향만 바꾸어 냉각과 가열을 쉽게 변환할 수 있다.
(정답률: 65%)
  • 대용량에 더욱 효율이 좋다는 설명이 옳지 않습니다. 전자냉동은 작은 규모에서는 효율적이지만 대용량으로 갈수록 효율이 떨어지는 경향이 있습니다. 이는 대용량일수록 열전달 면적이 증가하고, 전자냉동기의 크기도 커져서 전력 소모량이 증가하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 3웨이(Three-way) 스피커 시스템의 구조에 포함되지 않는 것은?

  1. 트위터
  2. 스쿼커
  3. 리미터
  4. 우퍼
(정답률: 63%)
  • 리미터는 스피커 시스템의 구조에 포함되지 않습니다. 3웨이 스피커 시스템은 트위터, 스쿼커, 우퍼로 구성되며, 각각 고음, 중음, 저음을 담당합니다. 리미터는 신호의 최대치를 제한하는 역할을 하지만, 스피커 시스템의 구성 요소는 아니기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 텔레비전 화면을 구성하는 3요소는?

  1. 화소, 주사, 동기
  2. 주사, 동기, 휘점
  3. 화소, 동기, 휘점
  4. 화소, 휘점, 편향
(정답률: 71%)
  • 화소는 텔레비전 화면을 이루는 작은 점들을 말하며, 이 점들이 모여 하나의 화면을 구성합니다. 주사는 화면을 구성하는 화소들을 순서대로 빠르게 스캔하여 이미지를 만드는 과정을 말합니다. 동기는 화면을 구성하는 각 요소들이 서로 맞물려 하나의 이미지를 만들어내기 위해 정확한 타이밍과 위치를 맞추는 것을 말합니다. 따라서, 텔레비전 화면을 구성하는 3요소는 화소, 주사, 동기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

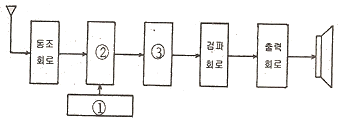

51. 다음 그림은 슈퍼헤테로다인 수신기의 구성도이다. ①과 ③의 내용으로 옳은 것은?(그림의 글자가 잘안보여서 적어둡니다. 왼쪽부터 동조회로, 검파회로, 출력회로)

  1. ① 국부발진회로, ③ 중간주파증폭회로
  2. ① 혼합회로, ③ 중간주파증폭회로
  3. ① 혼합회로, ③ 저주파증폭회로
  4. ① 국부발진회로, ③ 혼합회로
(정답률: 75%)
  • ① 국부발진회로는 고주파 신호를 생성하는 회로로, 입력된 고주파 신호를 직접 생성하여 출력하는 역할을 합니다. ③ 중간주파증폭회로는 고주파 신호를 중간주파수로 변환하고, 이를 증폭하는 회로입니다. 따라서, 정답은 "① 국부발진회로, ③ 중간주파증폭회로" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 태양 전지를 연속적으로 사용하기 위하여 필요한 장치는?

  1. 변조장치
  2. 정류장치
  3. 축전장치
  4. 검파장치
(정답률: 85%)
  • 태양 전지는 일정한 전력을 공급하지 않기 때문에, 연속적으로 사용하기 위해서는 전력을 축적할 수 있는 축전장치가 필요합니다. 축전장치는 태양 전지에서 발생한 전력을 저장하여 필요할 때 사용할 수 있도록 합니다. 따라서, 정답은 "축전장치"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 센서의 명명법에서 X형 센서로 표시하지 않는 것은?

  1. 변위 센서
  2. 속도 센서
  3. 열 센서
  4. 반도체형 가스 센서
(정답률: 65%)
  • X형 센서는 일반적으로 센서의 형태를 나타내는 용어이며, 센서의 작동 원리나 측정 대상에 대한 정보를 제공하지 않습니다. 따라서 "반도체형 가스 센서"는 X형 센서로 표시하지 않는 것입니다. 이는 이 센서가 가스를 감지하기 위해 반도체 소자를 사용하며, 이러한 소자의 특성을 이용하여 가스 농도를 측정하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 그림과 같은 수상관 회로에서 콘덴서 C가 단락되었을 때의 고장 증상은?

  1. 라스터는 나오나 화면이 나오지 않는다.
  2. 라스터가 나오지 않는다.
  3. 밝아진 채로 어두워지지 않는다.
  4. 수평, 수직 동기가 불안정하다.
(정답률: 67%)
  • 콘덴서 C가 단락되면 수상관 회로에서 수직 동기 신호가 발생하지 않아 라스터가 나오지 않게 됩니다. 따라서 "라스터가 나오지 않는다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 포마드, 크림 등 화장품이나 도료의 제조에 이용되는 초음파는 어떤 작용을 응용한 것인가?

  1. 소나 작용
  2. 응집 작용
  3. 확산 작용
  4. 분산 에멀션화 작용
(정답률: 66%)
  • 초음파는 분산 에멀션화 작용을 응용한 것입니다. 초음파는 물질 내부에서 압력 변화를 일으켜 미세한 기포를 생성하고, 이 기포가 분산된 물질을 물리적으로 섞어주는 역할을 합니다. 이를 통해 물질의 입자 크기를 작게 만들어 분산 에멀션화를 촉진시키고, 제조 과정에서의 안정성과 효율성을 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 테이프를 헤드에 밀착시켜 레벨 변동이나 고역 저하의 원인이 되는 스페이싱 손실을 줄이는 것은?

  1. 캡스턴(capstan)
  2. 압착 패드(pressure pad)
  3. 핀치 롤러(pinch roller)
  4. 테이프 가이드(tape guide)
(정답률: 70%)
  • 압착 패드는 테이프와 헤드 사이에 위치하여 테이프가 헤드에 밀착되도록 압력을 가하는 역할을 합니다. 이를 통해 스페이싱 손실을 줄이고 레벨 변동이나 고역 저하를 방지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 측심기로 물속으로 초음파를 발사하여 0.8초 후에 반사파를 받았다면 물의 깊이는 몇 [m] 인가? (단, 바닷물 속의 초음파 속도는 1500[m/sec] 이다.)

  1. 100[m]
  2. 300[m]
  3. 600[m]
  4. 1000[m]
(정답률: 73%)
  • 측심기로 발사한 초음파가 물속에서 반사되어 다시 돌아오는 시간은 물의 깊이에 비례합니다. 따라서, 반사파를 받은 시간인 0.8초를 2로 나누어서 실제로 초음파가 이동한 거리를 계산할 수 있습니다.

    실제 이동 거리 = (발사한 거리 + 반사한 거리) / 2

    초음파가 발사되고 반사되는 과정에서 거리는 두 배가 되므로, 위 식에서 발사한 거리는 무시할 수 있습니다. 따라서, 반사한 거리는 다음과 같이 계산할 수 있습니다.

    반사한 거리 = 초음파 속도 x 시간 / 2

    여기에 주어진 값들을 대입하면,

    반사한 거리 = 1500[m/sec] x 0.8[sec] / 2 = 600[m]

    따라서, 물의 깊이는 600[m]입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 콘트라스트(contrast)에 대한 설명으로 옳은 것은?

  1. 잡음지수를 말한다.
  2. 음성신호의 이득을 말한다.
  3. 국부발진기의 주파수 조정 정도를 나타낸다.
  4. 화면의 가장 밝은 부분과 가장 어두운 부분에 대한 밝기의 비를 말한다.
(정답률: 71%)
  • 콘트라스트는 화면의 가장 밝은 부분과 가장 어두운 부분의 밝기 차이를 의미합니다. 이는 이미지나 영상에서 대상의 경계를 뚜렷하게 하고 시각적으로 더욱 선명하게 보이도록 하는 역할을 합니다. 따라서, "화면의 가장 밝은 부분과 가장 어두운 부분에 대한 밝기의 비를 말한다."가 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 전자 현미경에 대한 짝이 옳지 않은 것은?

  1. 매질 - 진공
  2. 상관찰 수단 - 형광 막상의 상 또는 사진
  3. 초점 조절 - 대물렌즈와 시료의 거리를 조절
  4. 콘트라스트가 생기는 이유 - 산란 또는 흡수
(정답률: 59%)
  • "초점 조절 - 대물렌즈와 시료의 거리를 조절"이 짝이 옳지 않은 것입니다. 전자 현미경에서 초점 조절은 대물렌즈와 시료의 거리를 조절하는 것이 아니라, 조절 가능한 렌즈를 사용하여 시료의 초점을 맞추는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 항공기가 강하할 때 수직면 내에서의 올바른 코스를 지시하는 것은?

  1. 팬 마커
  2. 로컬라이저
  3. 로란
  4. 글라이드 패드
(정답률: 72%)
  • 항공기가 강하할 때 수직면 내에서의 올바른 코스를 지시하는 것은 "글라이드 패드"입니다. 이는 항공기의 수직속도와 수평속도를 조절하여 정확한 착륙을 도와주는 장비로, 항공기가 수직면 내에서 안전하게 이동할 수 있도록 도와줍니다. 다른 보기들은 항로를 지시하거나 위치를 파악하는데 사용되는 장비들이지만, 글라이드 패드는 착륙에 특화된 장비입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
