전자기기기능사 필기 기출문제복원 (2014-04-06)

전자기기기능사
(2014-04-06 기출문제)

목록

1과목: 전기전자공학

1. 멀티바이브레이터의 비안정, 단안정, 쌍안정이라고 말하는 것은 무엇으로 결정하는가?

  1. 전원의 크기
  2. 바이어스 전압의 크기
  3. 저항의 크기
  4. 결합회로의 구성
(정답률: 83%)
  • 멀티바이브레이터의 비안정, 단안정, 쌍안정은 결합회로의 구성에 따라 결정됩니다. 결합회로의 구성이란, 다수의 화살표로 연결된 회로에서 화살표의 방향과 개수에 따라 결정되는 것을 말합니다. 따라서 결합회로의 구성이 다르면 멀티바이브레이터의 동작도 다르게 됩니다. 전원의 크기, 바이어스 전압의 크기, 저항의 크기는 멀티바이브레이터의 동작에 영향을 미치지만, 결합회로의 구성이 가장 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 정현파의 파고율은 얼마인가?

  1. 2/π
  2. π/2
(정답률: 70%)
  • 정현파의 파고율은 "" 이다. 이유는 파고율은 파고의 평균값과 최대값의 비율로 정의되는데, 정현파의 경우에는 파고의 평균값과 최대값이 같기 때문에 파고율은 1이 된다. 따라서, ""가 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 사이리스터 중 단방향성 소자는?

  1. TRIAC
  2. DIAC
  3. SSS
  4. SCR
(정답률: 82%)
  • 정답은 SCR입니다. SCR은 Silicon Controlled Rectifier의 약자로, 양방향 전류를 제어할 수 있는 반도체 소자입니다. 반면에 TRIAC은 양방향 전류를 제어할 수 있는 소자이며, DIAC은 양방향 전류의 전압을 제어하는 소자입니다. SSS는 Single Switching Schottky의 약자로, 저전압에서 고속 스위칭을 가능하게 하는 소자입니다. 따라서 SCR은 단방향성 소자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 도체에 전압이 가해졌을 때 흐르는 전류의 크기는 가해진 전압에 비례한다는 법칙은?

  1. 줄의 법칙
  2. 옴의 법칙
  3. 중첩의 법칙
  4. 키르히호프의 법칙
(정답률: 83%)
  • 옴의 법칙은 전기회로에서 전압과 전류의 관계를 나타내는 법칙으로, 전압이 증가하면 전류도 증가하고 전압이 감소하면 전류도 감소한다는 것을 말합니다. 이는 전기회로에서 가장 기본적인 법칙 중 하나이며, 전기회로의 설계와 분석에 있어서 매우 중요한 개념입니다. 따라서 이 문제에서 정답은 "옴의 법칙"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 저역통과 RC 회로에서 시정수가 의미하는 것은?

  1. 응답의 상승 속도를 표시한다.
  2. 응답의 위치를 결정해 준다.
  3. 입력의 진폭 크기를 표시한다.
  4. 입력의 주기를 결정해 준다.
(정답률: 61%)
  • 저역통과 RC 회로에서 시정수는 RC 회로의 응답 속도를 결정하는 중요한 매개 변수입니다. 시정수가 작을수록 회로의 응답 속도가 빠르며, 시정수가 클수록 회로의 응답 속도가 느려집니다. 따라서 시정수는 회로의 응답의 상승 속도를 표시하는 매개 변수입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 중 이상적인 연산증폭기의 특징으로 적합하지 않은 것은?

  1. 입력임피던스가 무한대이다.
  2. 출력임피던스가 무한대이다.
  3. 주파수 대역폭이 무한대이다.
  4. 오픈 루프 이득이 무한대이다.
(정답률: 77%)
  • 출력임피던스가 무한대이면, 출력 신호가 부하에 영향을 받지 않고 전압이 유지되기 때문에 이상적인 연산증폭기의 특징 중 하나이다. 그러나 입력임피던스가 무한대인 것은 입력 신호가 소스에 영향을 주지 않는 것을 의미하므로, 이상적인 연산증폭기의 특징 중 하나이다. 주파수 대역폭이 무한대이면 모든 주파수에서 동일한 이득을 유지할 수 있으므로 이상적인 연산증폭기의 특징 중 하나이다. 오픈 루프 이득이 무한대이면, 피드백 회로를 통해 이득을 조절할 수 있으므로 이상적인 연산증폭기의 특징 중 하나이다. 따라서, 이상적인 연산증폭기의 특징으로 적합하지 않은 것은 "출력임피던스가 무한대이다." 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 FET에 대한 설명으로 적합하지 않은 것은?

  1. 입력임피던스가 매우 높다.
  2. 전압제어형 트랜지스터이다.
  3. BJT 보다 잡음 특성이 양호하다.
  4. 베이스, 드레인, 게이트 전극이 있다.
(정답률: 70%)
  • FET는 베이스, 드레인, 게이트 전극이 아니라 게이트, 드레인, 소스 전극이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 쌍안정 멀티바이브레이터의 결합저항에 병렬로 접속한 콘덴서의 목적은?

  1. 증폭도를 높이기 위한 것이다.
  2. 스위칭 속도를 높이는 동작을 한다.
  3. 트랜지스터의 이미터 전위를 일정하게 한다.
  4. 트랜지스터의 베이스 전위를 일정하게 한다.
(정답률: 58%)
  • 쌍안정 멀티바이브레이터는 스위칭 회로로서, 고속으로 전압을 스위칭하여 진동을 발생시키는 회로입니다. 이때 콘덴서를 병렬로 접속함으로써, 스위칭 속도를 높일 수 있습니다. 콘덴서는 전하를 저장하고 방출하는 기능을 가지고 있으며, 이를 이용하여 스위칭 시에 필요한 전류를 공급하고, 전압을 안정화시키는 역할을 합니다. 따라서 콘덴서를 병렬로 접속함으로써, 스위칭 속도를 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 고정 바이어스 회로를 사용한 트랜지스터의 β가 50이다. 안정도 S는 얼마인가?

  1. 49
  2. 50
  3. 51
  4. 52
(정답률: 76%)
  • 고정 바이어스 회로에서 안정도 S는 다음과 같이 계산됩니다.

    S = (1 + β) * (RC / RE) - β

    여기서 RC는 콜렉터 저항, RE는 에미터 저항입니다. β는 주어진 값인 50을 사용하면 됩니다.

    따라서 S = (1 + 50) * (RC / RE) - 50 = 51 * (RC / RE) - 50

    이 식에서 RC / RE는 일반적으로 5 이상의 값을 가지므로, S는 대략 51 정도가 됩니다. 따라서 정답은 51입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 수정진동자의 직렬공진주파수를 fo, 병렬공진주파수를 fs라 할 때 수정진동자가 안정한 발진을 하기 위한 리액턴스 성분의 주파수 f의 범위는?

  1. fo< f< fs
  2. fo< fs < f
  3. fs< f < fo
  4. f = fs = fo
(정답률: 72%)
  • 수정진동자가 안정한 발진을 하기 위해서는 직렬공진과 병렬공진이 동시에 일어나는 주파수 범위에서 리액턴스 성분의 주파수를 선택해야 합니다. 이때, 직렬공진주파수인 fo는 콘덴서와 인덕터의 리액턴스가 서로 상쇄되어 0이 되는 주파수이고, 병렬공진주파수인 fs는 콘덴서와 인덕터의 리액턴스가 서로 같아져서 무한대가 되는 주파수입니다. 따라서, 안정한 발진을 위해서는 fo보다는 높은 주파수에서 시작하여 fs보다는 낮은 주파수에서 끝나는 주파수 범위인 "fo< f< fs"에서 리액턴스 성분의 주파수를 선택해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 저주파 증폭기의 핵심 능동소자로 알맞은 것은?

  1. 저항
  2. 콘덴서
  3. 코일
  4. 트랜지스터
(정답률: 67%)
  • 저주파 증폭기는 입력 신호의 진폭을 증폭시켜 출력으로 내보내는 역할을 합니다. 이때, 입력 신호를 증폭시키는 핵심 능동소자는 트랜지스터입니다. 트랜지스터는 작은 전류로 큰 전류를 제어할 수 있어 입력 신호를 증폭시키는 데에 적합합니다. 또한, 트랜지스터는 작은 크기에 높은 신뢰성을 가지고 있어 저주파 증폭기에서 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 회로에서 R1=Rf일 때 적합한 명칭은?

  1. 적분기
  2. 감산기
  3. 부호변환기
  4. 전류증폭기
(정답률: 80%)
  • R1=Rf일 때, 회로는 부호변환기로 동작합니다. 이는 입력 전압이 양수일 때 출력 전압이 음수가 되고, 입력 전압이 음수일 때 출력 전압이 양수가 되기 때문입니다. 이러한 동작 원리는 R1과 Rf의 값이 같아서, 입력 전압과 출력 전압의 비율이 -1이 되기 때문입니다. 따라서 이 회로는 부호변환기로 불리게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 일반적으로 크로스 오버 일그러짐은 증폭기를 어느 급으로 사용 했을 때 생기는가?

  1. A급 증폭기
  2. B급 증폭기
  3. C급 증폭기
  4. AB급 증폭기
(정답률: 74%)
  • 크로스 오버 일그러짐은 주로 B급 증폭기를 사용할 때 발생합니다. 이는 B급 증폭기가 A급 증폭기보다는 덜 정교하고 덜 정확한 출력을 내기 때문입니다. 따라서 B급 증폭기를 사용할 경우, 음악 신호의 고주파 성분이 일그러지게 되어 크로스 오버 일그러짐이 발생할 수 있습니다. C급 증폭기나 AB급 증폭기를 사용하는 경우에도 일그러짐이 발생할 수 있지만, B급 증폭기보다는 덜 발생할 가능성이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 반송파 전력이 100[W]이고, 변조도 60[%]로 진폭변조 시키면 피변조파의 전력은 몇 [W]인가?

  1. 50[W]
  2. 100[W]
  3. 118[W]
  4. 136[W]
(정답률: 61%)
  • 진폭변조된 신호의 전력은 원래의 반송파 전력에 변조도의 제곱을 곱한 값과 같습니다. 따라서, 피변조파의 전력은 100 x (0.6)^2 = 36[W]입니다. 하지만, 진폭변조된 신호는 반송파와 피변조파의 합성파이므로, 전체 전력은 반송파 전력과 피변조파 전력의 합과 같습니다. 따라서, 전체 전력은 100 + 36 = 136[W]이며, 이 중에서 피변조파의 전력은 118[W]입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 연산증폭기에서 차동 출력을 0[V]가 되도록 하기 위하여 입력 단자 사이에 걸어주는 것은?

  1. 입력 오프셋 전압
  2. 출력 오프셋 전압
  3. 입력 오프셋 전류
  4. 입력 오프셋 전류 드리프트
(정답률: 75%)
  • 연산증폭기에서 차동 출력이 0[V]가 되려면 입력 신호의 차동 전압이 0[V]가 되어야 합니다. 하지만 실제로는 입력 신호의 차동 전압이 0[V]가 아닐 수 있습니다. 이때 입력 오프셋 전압을 이용하여 입력 신호의 차동 전압을 보상해주면 차동 출력이 0[V]가 됩니다. 따라서 입력 오프셋 전압을 입력 단자 사이에 걸어주면 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반

16. 다음 ( ) 안에 들어갈 내용으로 알맞은 것은?

  1. AND
  2. OR
  3. NOT
  4. NAND
(정답률: 72%)
  • 정답이 "NOT"이 아닌 이유는, NOT은 입력값을 반대로 출력하는 논리 연산자이지만, 해당 문제에서는 NOT이 아닌 AND, OR, NAND 연산자만 제시되어 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 후입선출(LIFO) 동작을 수행하는 자료구조는?

  1. RAM
  2. ROM
  3. STACK
  4. QUEUE
(정답률: 78%)
  • 후입선출(LIFO)은 가장 최근에 추가된 데이터가 가장 먼저 제거되는 방식을 말합니다. 이러한 동작 방식은 스택(Stack) 자료구조에서 구현됩니다. 스택은 데이터를 쌓아 올리듯이 쌓아놓은 후, 가장 최근에 추가된 데이터가 가장 먼저 제거되는 구조를 가지고 있습니다. 따라서, 스택은 후입선출(LIFO) 동작을 수행하는 자료구조입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 중앙처리장치(CPU)를 구성하는 주요 요소로 올바르게 짝지어진 것은?

  1. 연산장치와 보조기억장치
  2. 입·출력장치와 보조기억장치
  3. 연산장치와 제어 장치
  4. 제어장치와 입·출력장치
(정답률: 75%)
  • CPU는 연산과 제어를 담당하는 두 가지 주요 기능을 가지고 있습니다. 이 중 연산을 담당하는 부분이 연산장치이고, 제어를 담당하는 부분이 제어 장치입니다. 따라서 올바른 짝은 "연산장치와 제어 장치"입니다. 입·출력장치와 보조기억장치는 CPU의 보조적인 역할을 수행하는 부분으로, 주요 요소는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 명령어는 전자계산기의 동작을 수행시키기 위한 비트들의 집합으로 나누어진다. 각 명령은 어떻게 구성되는가?

  1. 오퍼레이션코드와 실행프로그램
  2. 오퍼랜드와 목적프로그램
  3. 오퍼레이션코드와 소스코드
  4. 오퍼레이션코드와 오퍼랜드
(정답률: 77%)
  • 명령어는 어떤 동작을 수행할지를 나타내는 오퍼레이션코드와 그 동작을 수행할 데이터나 메모리 주소 등을 나타내는 오퍼랜드로 구성된다. 따라서 오퍼레이션코드와 오퍼랜드가 정답이다. 실행프로그램, 목적프로그램, 소스코드는 명령어와는 직접적인 연관이 없는 용어들이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 순서도를 작성하는 방향으로 틀린 것은?

  1. 처리순서의 방향은 아래에서 위로, 오른쪽에서 화살표로 표시한다.
  2. 논리적 타당성을 확보할 수 있도록 작성한다.
  3. 처리과정을 간단명료하게 표시한다.
  4. 순서도가 길거나 복잡할 경우 기능별로 분할한 후 연결기호를 사용하여 연결한다.
(정답률: 86%)
  • "처리순서의 방향은 아래에서 위로, 오른쪽에서 화살표로 표시한다."가 틀린 것은 없습니다. 이는 일반적으로 순서도를 작성하는 방법 중 하나입니다. 다른 보기들은 모두 순서도를 작성할 때 고려해야 할 사항들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 컴퓨터 기억용량의 1K바이트는 몇 바이트인가?

  1. 1000
  2. 1001
  3. 1024
  4. 1212
(정답률: 90%)
  • 컴퓨터에서 기억용량을 측정할 때는 2진수를 사용합니다. 1K바이트는 2의 10승 바이트를 의미하며, 2의 10승은 1024입니다. 따라서 1K바이트는 1024바이트입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 데이터 처리과정 및 프로그램의 결과가 출력되는 전반적인 처리과정의 흐름을 일정한 기호를 사용하여 나타낸 것을 무엇이라 하는가?

  1. 순서도
  2. 수식도
  3. 로그
  4. 분석도
(정답률: 89%)
  • 순서도는 일련의 처리과정을 일정한 기호를 사용하여 그림으로 나타낸 것으로, 프로그램의 처리과정을 시각적으로 파악할 수 있도록 도와주기 때문에 데이터 처리과정 및 프로그램의 결과가 출력되는 전반적인 처리과정의 흐름을 나타내는 데 적합합니다. 따라서 정답은 "순서도"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 스위치 회로를 불대수로 표현하면?

  1. F = A + B
  2. F = A · B
(정답률: 77%)
  • 스위치가 연결되어 있으면 1, 연결되어 있지 않으면 0의 값을 가집니다. 이를 불대수로 표현하면, A와 B가 각각 1일 때만 F가 1이 되므로, F = A · B가 됩니다. 다른 보기들은 A와 B가 각각 1일 때 뿐만 아니라 다른 경우에도 F가 1이 될 수 있으므로 올바른 표현이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 일반적으로 가장 적은 bit로 표현 가능한 데이터는?

  1. 영상 데이터
  2. 문자 데이터
  3. 숫자 데이터
  4. 논리 데이터
(정답률: 77%)
  • 일반적으로 가장 적은 bit로 표현 가능한 데이터는 "논리 데이터"입니다. 이는 논리 데이터가 참(True) 또는 거짓(False) 두 가지 값 중 하나만 가지기 때문입니다. 따라서 1 bit만으로도 충분히 표현할 수 있습니다. 반면에 영상 데이터, 문자 데이터, 숫자 데이터는 보다 복잡한 정보를 담고 있기 때문에 더 많은 bit가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 10진수 0.375를 2진수로 변환하면?

  1. (0.11)2
  2. (0.011)2
  3. (0.110)2
  4. (0.111)2
(정답률: 67%)
  • 0.375를 2진수로 변환하기 위해서는 소수점 이하부터 2를 곱하면서 2로 나누어가면서 2진수를 구해야 합니다.

    0.375 × 2 = 0.75 → 0
    0.75 × 2 = 1.5 → 1
    0.5 × 2 = 1.0 → 1

    따라서 0.375의 2진수는 (0.011)2입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 논리식 를 카르노맵에 의해 간소화 시킨 식은?

(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 상태 레지스터 중 2진 연산의 수행결과 나타난 자리 올림 또는 내림 상태를 판별하는 것은?

  1. Z(zero) 비트
  2. C(carry) 비트
  3. S(sing) 비트
  4. P(parity) 비트
(정답률: 80%)
  • 2진 연산에서 덧셈이나 뺄셈을 수행할 때, 자리 올림 또는 내림이 발생할 수 있습니다. 이때 이전 연산에서 발생한 자리 올림 또는 내림 상태를 상태 레지스터에 저장하게 됩니다. 이 상태 레지스터에서 자리 올림 또는 내림 상태를 판별하는 비트를 C(carry) 비트라고 합니다. 따라서 C 비트는 2진 연산에서 자리 올림 또는 내림 상태를 판별하는 가장 중요한 비트입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 데이터 처리를 위하여 연산 능력과 제어 능력을 가지도록 하나의 칩 안에 연산장치와 제어 장치를 집적시킨 것은?

  1. 컴퓨터
  2. 레지스터
  3. 누산기
  4. 마이크로프로세서
(정답률: 78%)
  • 마이크로프로세서는 연산장치와 제어장치를 하나의 칩 안에 집적시킨 것으로, 데이터 처리를 위한 연산 능력과 제어 능력을 가지고 있기 때문에 정답입니다. 다른 보기들은 마이크로프로세서를 구성하는 요소들 중 일부일 뿐, 전체적인 기능을 수행하지는 못합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 지시계기는 고정 부분과 가동 부분으로 구성되어 있는데 기능상 지시계의 3대 요소에 속하지 않는 것은?

  1. 구동장치
  2. 가동장치
  3. 제어장치
  4. 제동장치
(정답률: 79%)
  • 지시계기의 3대 요소는 구동장치, 제어장치, 제동장치입니다. 이 중 가동장치는 지시계를 작동시키는 역할을 하지 않으며, 단지 지시계의 고정 부분과 연결되어 있어서 가동 부분을 움직일 수 있도록 하는 역할만을 합니다. 따라서 가동장치는 지시계의 3대 요소에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 그림은 오실로스코프 상에 나타난 정현파이다. 주파수는 몇 [Hz]인가?

  1. 500[Hz]
  2. 1000[Hz]
  3. 5[Hz]
  4. 1[hz]
(정답률: 69%)
  • 주기 T는 2ms이므로 주파수 f는 1/T로 계산하면 1/0.002 = 500[Hz]가 된다. 따라서 정답은 "500[Hz]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자측정

31. 지침형 주파수계의 동작원리에 따른 분류에 속하지 않는 것은?

  1. 진동파형
  2. 가동철판형
  3. 편위형
  4. 전류력계형
(정답률: 49%)
  • 편위형은 지침형 주파수계의 동작원리에 따른 분류에 속하지 않습니다. 지침형 주파수계는 주파수에 따라 변하는 전압이나 전류를 측정하여 주파수를 측정하는데, 진동파형, 가동철판형, 전류력계형은 이러한 원리에 따라 분류됩니다. 하지만 편위형은 전기장의 크기와 방향을 측정하여 주파수를 측정하는데, 이는 지침형 주파수계의 동작원리와는 다릅니다. 따라서 편위형은 지침형 주파수계의 분류에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 마이크로파 측정에서 정재파비가2일 때 반사계수는?

  1. 1/2
  2. 1/3
  3. 1
  4. 2
(정답률: 70%)
  • 반사계수는 정재파비(Standing Wave Ratio, SWR)와 관련이 있습니다. 정재파비는 전기적으로 길이가 일정한 전송선로에서 전기적인 에너지가 얼마나 잘 전달되는지를 나타내는 비율입니다. 정재파비가 2일 때, 전기적인 에너지의 반은 전송선로의 끝에서 반사되어 돌아오게 됩니다. 이는 전기적인 에너지의 손실을 의미하며, 반사계수는 이 손실을 나타내는 값입니다. 따라서, 정재파비가 2일 때 반사계수는 1/3이 됩니다. 이는 전기적인 에너지의 1/3이 반사되어 돌아오기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 분류기 없이 상당히 큰 전류까지 측정할 수 있고 취급이 용이하지만 강도가 높은 것은 제작하기 어려운 계기는?

  1. 가동 코일형 전류계
  2. 전류력계형 전류계
  3. 가동철판형 전류계
  4. 유도형 전류계
(정답률: 49%)
  • 가동철판형 전류계는 측정하려는 전류가 흐르는 전선을 가동철판으로 감싸는 방식으로 작동하기 때문에, 전류가 매우 강한 경우에는 가동철판이 변형되어 정확한 측정이 어렵다는 문제가 있습니다. 따라서 강도가 높은 전류를 측정해야 하는 경우에는 다른 유형의 전류계를 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 디지털 주파수계에서 입력 주파수가 너무 높아서 계수가 어려울 경우 입력회로와 게이트 사이에 추가하는 회로로 적합한 것은?

  1. 분주회로
  2. 변조회로
  3. 복조회로
  4. 체배회로
(정답률: 46%)
  • 분주회로는 입력 신호의 주파수를 낮추는 회로로, 디지털 주파수계에서 입력 주파수가 너무 높아서 계수가 어려울 경우에 사용됩니다. 분주회로는 입력 신호를 일정한 비율로 나누어 출력하는 역할을 하며, 이를 통해 입력 신호의 주파수를 낮추어 계수 측정이 가능해집니다. 따라서 디지털 주파수계에서 입력 주파수가 너무 높아서 계수가 어려울 경우에는 분주회로를 추가하여 사용하는 것이 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 1차 Coil의 인덕턴스가 10[mH]이고, 2차 Coil의 인덕턴스가 20[mH]인 변성기를 직렬로 접속하고 측정하니, 합성인덕턴스가 36[mH]이였다. 이들의 사이의 상호인덕턴스는?

  1. 6[mH]
  2. 4[mH]
  3. 3[mH]
  4. 2[mH]
(정답률: 61%)
  • 두 코일이 직렬로 접속되어 있으므로, 전류는 두 코일을 순차적으로 흐르게 된다. 이 때, 1차 Coil에서 생성된 자기장이 2차 Coil에 의해 인덕턴스로 변환되어 전체 인덕턴스가 증가하게 된다. 따라서, 합성인덕턴스는 1차 Coil의 인덕턴스와 2차 Coil의 인덕턴스, 그리고 두 코일 사이의 상호인덕턴스의 합으로 구성된다.

    합성인덕턴스 = 1차 Coil의 인덕턴스 + 2차 Coil의 인덕턴스 + 2×상호인덕턴스

    36[mH] = 10[mH] + 20[mH] + 2×상호인덕턴스

    상호인덕턴스 = (36[mH] - 10[mH] - 20[mH]) / 2 = 3[mH]

    따라서, 상호인덕턴스는 3[mH]이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 발진 주파수가 주기적인 변화를 갖는 주파수 발진기로서 각종 무선 주파회로의 주파수 특성을 관측, 수신기 중간주파 증폭기의 특성, 주파수 변별기 또는 증폭회로 등의 조정에 사용되는 발진기는?

  1. 이상 발진기
  2. 비트 발진기
  3. 음차 발진기
  4. 소인 발진기
(정답률: 66%)
  • 주파수가 주기적으로 변화하는 발진기를 소인 발진기라고 부릅니다. 이는 각종 무선 주파수 회로의 주파수 특성을 관측하거나 수신기 중간 주파수 증폭기의 특성, 주파수 변별기 또는 증폭 회로 등의 조정에 사용됩니다. 따라서, 주어진 보기 중에서 소인 발진기가 가장 적합한 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 가동 코일형 계기로 교류형 전압을 측정하고자 할 때 필요한 것은?

  1. 정류기
  2. 분류기
  3. 배율기
  4. 공중선계
(정답률: 56%)
  • 가동 코일형 계기는 교류 전압을 측정할 수 있지만, 측정된 값은 변동이 심하고 정확하지 않습니다. 이를 해결하기 위해서는 교류를 일정한 방향으로 정류해주는 역할을 하는 정류기가 필요합니다. 따라서 정류기가 가동 코일형 계기로 교류형 전압을 측정할 때 필요한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 참값이 100[mA]이고, 측정값이 102[mA]일 때 오차율은?

  1. -2[%]
  2. 2[%]
  3. -1.96[%]
  4. 1.96[%]
(정답률: 80%)
  • 오차율은 (측정값-참값)/참값 x 100 으로 계산됩니다. 따라서 (102-100)/100 x 100 = 2[%]가 됩니다. 따라서 정답은 "2[%]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 이미터 접지회로를 이용하여 β측정 하였더니 49가 되었다. 트랜지스터의 α는 얼마인가?

  1. 1
  2. 0.9
  3. 0.96
  4. 0.98
(정답률: 60%)
  • β = (1-α) / α 이므로, α = 1 / (β/1 + 1) = 1 / (49/1 + 1) = 0.98 이다. 따라서 정답은 "0.98"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 표준 저항기용 저항 재료의 요구되는 조건으로 옳지 않은 것은?

  1. 저항값이 안정할 것
  2. 온도계수가 작을 것
  3. 고유저항이 클 것
  4. 구리에 대한 열기전력이 클 것
(정답률: 59%)
  • 구리에 대한 열기전력이 클 것은 옳지 않은 조건입니다. 이는 저항재료가 구리일 경우, 전기가 흐르면서 발생하는 열에 의해 저항값이 변동될 수 있기 때문입니다. 따라서 저항재료로 사용되는 구리는 열전도율이 높지만, 열기전력은 낮은 다른 금속들로 대체됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 초음파의 전파에 있어서 캐비테이션(cavitation)에 대한 설명으로 옳은 것은?

  1. 액체인 매질에서 기포의 생성과 소멸 현상
  2. 액체인 매질에서 기포의 생성과 횡파 현상
  3. 액체인 매질에서 종파에 의한 협대역 잡음
  4. 액체인 매질에서 횡파에 의한 광대역 잡음
(정답률: 65%)
  • 캐비테이션은 초음파가 액체 속에서 전파될 때, 압력 차이로 인해 액체 속에 기포가 생성되고, 이 기포가 다시 소멸하는 현상을 말합니다. 따라서 "액체인 매질에서 기포의 생성과 소멸 현상"이 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 온도의 예정 한도를 검출하는데 사용되는 것은?

  1. 레벨미터(level meter)
  2. 서모스태트(thermostat)
  3. 리밋스위치(limit switch)
  4. 압력스위치(pressurswitch)
(정답률: 69%)
  • 서모스태트는 온도를 감지하여 예정한 한도를 검출하는데 사용됩니다. 따라서 이 보기 중에서 서모스태트가 온도를 감지하는 기능을 가지고 있기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 사이클링과 오프셋(offset)이 제거되고 응답속도가 빠르며 안정성이 좋은 제어동작은?

  1. 온·오프 동작
  2. P 동작
  3. PI 동작
  4. PID 동작
(정답률: 53%)
  • PID 동작은 Proportional(비례), Integral(적분), Derivative(미분)의 세 가지 제어 알고리즘을 조합하여 제어 동작을 수행합니다. 이 세 가지 알고리즘을 조합함으로써 사이클링과 오프셋을 제거하고 응답속도를 빠르게 하며 안정성을 높일 수 있습니다. 따라서 PID 동작은 다른 세 가지 동작보다 더욱 정확하고 안정적인 제어 동작을 수행할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 라디오존데로서 측정할 수 없는 사항은?

  1. 풍속
  2. 온도
  3. 기압
  4. 습도
(정답률: 63%)
  • 라디오존은 대기 중 전파의 전달 상태를 측정하는 장비이므로, 대기 상태와 관련된 요소들을 측정할 수 있습니다. 그러나 풍속은 대기 중 물리적인 움직임을 나타내는 것으로, 전파의 전달 상태와 직접적인 연관성이 없기 때문에 측정할 수 없습니다. 따라서 정답은 "풍속"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 서미스터(thermistor)와 관계없는 것은?

  1. 온도측정
  2. 자동이득조정
  3. 마이너스 온도계수
  4. 전압에 의하여 저항값 변화
(정답률: 54%)
  • 전압에 의하여 저항값 변화는 서미스터(thermistor)와 관련이 없습니다. 서미스터는 온도에 따라 저항값이 변화하는 반도체 소자로, 온도측정이나 자동이득조정 등에 사용됩니다. 마이너스 온도계수는 서미스터의 특성 중 하나로, 온도가 올라갈수록 저항값이 감소하는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자기기 및 음향영상기기

46. 녹음기에 녹음 바이어스 회로를 사용하는 주된 이유는?

  1. 증폭을 높이기 위해
  2. 대역폭을 넓히기 위하여
  3. 신호를 없애기 위하여
  4. 일그러짐을 없애기 위하여
(정답률: 72%)
  • 일그러짐을 없애기 위하여 녹음기에 녹음 바이어스 회로를 사용하는 이유는, 녹음 시에 발생하는 일그러짐을 최소화하기 위해서입니다. 녹음 바이어스 회로는 녹음 시에 발생하는 직류 바이어스를 제거하여, 신호가 일그러지지 않고 정확하게 녹음될 수 있도록 도와줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 귀의 청력을 검사하기 위하여 가청 주파수 영역의 여러 가지 레벨의 순음을 전기적으로 발생하는 음향 발생장치는?

  1. 심전계
  2. 뇌파계
  3. 근전계
  4. 오디오미터
(정답률: 86%)
  • 가청 주파수 영역의 여러 가지 레벨의 순음을 전기적으로 발생시켜 귀의 청력을 검사하는 기기는 오디오미터입니다. 다른 보기들은 각각 심장의 심박수를 측정하는 심전계, 뇌파를 측정하는 뇌파계, 근육의 전기적 활동을 측정하는 근전계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. AM/FM 수신기의 성능특성을 표시하는 것으로 가장 관련이 적은 것은?

  1. 감도
  2. 변조도
  3. 충실도
  4. 선택도
(정답률: 57%)
  • AM/FM 수신기의 성능특성 중에서는 변조도가 가장 관련이 적습니다. 변조도는 송신기에서 전송된 신호가 수신기에서 얼마나 정확하게 재생되는지를 나타내는 지표이며, 수신기의 성능과는 직접적인 연관성이 있습니다. 하지만 AM/FM 수신기의 성능을 표시하는 지표 중에서는 감도, 충실도, 선택도와 같은 다른 요소들이 더욱 중요하며, 이들은 수신기의 실제 성능과 밀접한 관련이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 초음파 세척은 무슨 작용을 이용한 건가?

  1. 반사
  2. 굴절
  3. 진동
  4. 간섭
(정답률: 82%)
  • 초음파 세척은 진동 작용을 이용합니다. 초음파는 고주파수의 소리파이며, 물 분자들을 진동시켜 물속에서 공기 포함된 오염물질을 분해시키고 제거할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 그림과 같은 정전압 회로의 동작을 옳게 설명한 것은?

  1. Vi가 커지면 TR1 의 내부저항이 작아진다.
  2. Vi가 커지면 D 양단의 전위차는 거의 변동이 없다.
  3. Vi가 작아지면 D 양단의 전위차가 작아진다.
  4. Vi가 작아지면 TR2 의 Base 전압은 커진다.
(정답률: 53%)
  • Vi가 커지면 TR1의 내부저항이 작아지고, 이에 따라 TR1의 Base 전압이 상승합니다. TR1의 Base 전압이 상승하면 TR1의 Collector 전류가 증가하고, 이에 따라 TR2의 Base 전압도 상승합니다. TR2의 Base 전압이 상승하면 TR2의 Collector 전류가 증가하고, 이에 따라 D 양단의 전위차는 거의 변동이 없습니다. 따라서 "Vi가 커지면 D 양단의 전위차는 거의 변동이 없다."가 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 비월 주사의 이점으로 가장 옳은 것은?

  1. 고압발생이 용이하다.
  2. 색상재현이 용이하다.
  3. 임피던스 매칭이 용이하다.
  4. 일정 주파수대역에 대해서 플리커를 감소시킬 수 있다.
(정답률: 64%)
  • 비월 주사는 일정 주파수대역에 대해서 플리커를 감소시킬 수 있기 때문에 이점이 있다. 이는 주로 조명 분야에서 사용되며, 플리커가 발생하면 눈의 피로감을 유발하고, 카메라 촬영 시 문제가 될 수 있기 때문에 중요한 이점이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 유전가열의 공업제품에 대한 응용에 해당하지 않는 것은?

  1. 목재의 세척
  2. 목재의 접착
  3. 합성수지의 접착
  4. 합성수지의 예열 및 성형 가공
(정답률: 70%)
  • 유전가열은 전기적으로 유전체를 가열하여 열을 발생시키는 기술로, 주로 접착, 예열 및 성형 가공 등에 응용됩니다. 하지만 목재는 전기적으로 유전체가 아니기 때문에 유전가열로 세척하는 것은 불가능합니다. 따라서 "목재의 세척"이 유전가열의 공업제품에 대한 응용에 해당하지 않는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 무지향성 비컨, 호밍 비컨은 어떤 전파 방법 방식을 사용하는 것인가?

  1. ρ-θ 항법
  2. 극좌표 항법
  3. 방사성 합법
  4. 쌍곡선 항법
(정답률: 64%)
  • 무지향성 비컨, 호밍 비컨은 방사성 합법을 사용합니다. 이는 비컨에서 발신되는 전파가 모든 방향으로 균일하게 방사되는 방법으로, 수신자는 비컨에서 발신되는 전파의 강도를 측정하여 위치를 파악합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

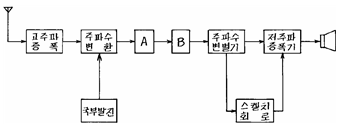

54. 다음 블록도는 FM 수신기의 계통도이다. 빈칸에 A, B에 해당하는 명칭은?

  1. A=중간 주파 증폭기, B=저주파 증폭기
  2. A=고주파 증폭기, B=진폭 제한기
  3. A=중간 주파 증폭기, B=진폭 제한기
  4. A=고주파 증폭기, B=검파기
(정답률: 64%)
  • 이 블록도는 FM 수신기의 계통도이며, FM 수신기의 기본적인 구성 요소인 중간 주파 증폭기와 진폭 제한기가 포함되어 있습니다. 따라서 정답은 "A=중간 주파 증폭기, B=진폭 제한기" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 항법 보조장치의 ILS란?

  1. 계기 착륙 시스템
  2. 회전 비컨
  3. 무지항성 무선표식
  4. 호우머
(정답률: 79%)
  • ILS는 Instrument Landing System의 약자로, 항공기가 안전하게 착륙할 수 있도록 도와주는 계기 착륙 시스템입니다. ILS는 항공기가 정확한 위치와 고도를 유지하도록 안내하며, 비행기의 속도와 각도를 조절할 수 있도록 도와줍니다. 따라서 ILS는 항공기의 안전한 착륙을 보장하기 위한 중요한 보조장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 초음파 속도가 1500[m/s]일 때 반사파의 도달 시간이 1.5초이면 물속의 깊이는 몇 [m]인가?

  1. 1125[m]
  2. 1527[m]
  3. 2000[m]
  4. 2250[m]
(정답률: 65%)
  • 초음파가 물속에서 반사되어 다시 돌아오는 시간은 물속의 깊이에 비례합니다. 따라서, 반사파의 도달 시간인 1.5초는 초음파가 물속에서 내려가고 다시 올라오는 시간의 절반입니다. 즉, 초음파가 물속을 내려갔다가 다시 올라오는 거리는 다음과 같습니다.

    거리 = 속도 x 시간 = 1500 x 1.5 = 2250 [m]

    하지만, 이 거리는 초음파가 내려갔다가 다시 올라오는 거리이므로, 실제 물속의 깊이는 거리의 절반인 다음과 같습니다.

    물속의 깊이 = 거리 / 2 = 2250 / 2 = 1125 [m]

    따라서, 정답은 "1125[m]" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 녹음기의 녹음헤드(HEAD)의 특징이 아닌 것은?

  1. 투자율이 높은 합금의 박판을 사용한다.
  2. 공극의 형상에 따라 녹음주파수 특성이 달라진다.
  3. 공극의 길이는 녹음파장에 비하여 충분히 넓은 것이 요망된다.
  4. 특수 퍼어멀로이나 페라이트 등의 자성합금을 이용한다.
(정답률: 56%)
  • "공극의 길이는 녹음파장에 비하여 충분히 넓은 것이 요망된다."의 이유는, 녹음파는 공기 중에서 진동하며 전파되는데, 공기의 질량과 탄성에 따라 녹음파의 파장이 결정되기 때문입니다. 따라서 녹음헤드의 공극은 녹음파의 파장보다 충분히 넓어야만, 녹음파가 공극 안에서 충분히 진동할 수 있어서 정확한 녹음이 가능해집니다.

    정답: "특수 퍼어멀로이나 페라이트 등의 자성합금을 이용한다."
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 오디오 시스템에서 마이크로폰 신호가 입력되는 증폭기는?

  1. 주증폭기(main amplifier)
  2. 전치증폭기(pre-amplifier)
  3. 전력증폭기(power amplifier)
  4. 등화증폭기(equalizing amplifier)
(정답률: 39%)
  • 마이크로폰 신호는 매우 약하기 때문에, 입력 신호를 증폭하여 주증폭기로 전달해야 합니다. 이때 사용되는 증폭기가 전치증폭기입니다. 전치증폭기는 입력 신호를 증폭하여 주증폭기로 전달하는 역할을 합니다. 또한, 전치증폭기는 입력 신호의 노이즈를 최소화하고, 주파수 응답을 조정하는 등의 기능을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 인간 형상 인식 과정 중 가시광선의 반사 패턴 또는 발광패턴을 인식하는 과정을 무엇이라 하는가?

  1. 패턴매칭
  2. 특징추출
  3. 전 처리
  4. 영상의 입력
(정답률: 42%)
  • 인간이 가시광선의 반사 패턴 또는 발광패턴을 인식하는 과정은 영상을 인식하는 과정과 유사합니다. 따라서 이 과정을 영상 처리에서는 "영상의 입력"이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 음압의 단위는?

  1. [N/C]
  2. [kcal]
  3. [μbar]
  4. [Neper]
(정답률: 88%)
  • 음압의 단위는 파스칼(Pa)이지만, 대기압을 측정할 때는 대기압의 작은 변화를 측정하기 위해 보다 작은 단위인 밀리바(mbar)나 마이크로바(μbar)를 사용하기도 합니다. 따라서, μbar는 음압의 단위 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.
