전자캐드기능사 필기 기출문제복원 (2009-07-12)

전자캐드기능사
(2009-07-12 기출문제)

목록

1과목: 전기전자공학(대략구분)

1. 어떤 증폭기의 전압증폭도가 100 이고, 전류증폭도가 10 일 때 이 증폭기의 전력이득은 몇 [dB]인가?

  1. 10[dB]
  2. 20[dB]
  3. 30[dB]
  4. 60[dB]
(정답률: 35%)
  • 전압증폭도와 전류증폭도는 다음과 같은 관계가 성립합니다.

    전압증폭도 = 출력전압 / 입력전압
    전류증폭도 = 출력전류 / 입력전류

    전력은 전압과 전류의 곱으로 구할 수 있으므로, 전압증폭도와 전류증폭도를 곱한 값이 전력증폭도가 됩니다.

    전력증폭도 = 전압증폭도 x 전류증폭도

    따라서, 이 문제에서 전압증폭도가 100이고 전류증폭도가 10이므로 전력증폭도는 100 x 10 = 1000입니다.

    전력증폭도를 dB로 변환하려면 다음과 같은 공식을 사용합니다.

    전력증폭도[dB] = 10log(전력증폭도)

    따라서, 이 문제에서 전력증폭도는 1000이므로,

    전력증폭도[dB] = 10log(1000) = 30[dB]

    따라서, 정답은 "30[dB]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. FET 회로에서 드레인 전류를 제어하는 것은?

  1. 소스전압
  2. 베이스전류
  3. 게이트전압
  4. 게이트전류
(정답률: 55%)
  • FET 회로에서 드레인 전류를 제어하는 것은 게이트 전압입니다. 이는 게이트와 소스 사이의 전압이 드레인 전류를 결정하기 때문입니다. 게이트 전압이 높을수록 드레인 전류가 작아지고, 게이트 전압이 낮을수록 드레인 전류가 커집니다. 따라서 게이트 전압을 조절하여 드레인 전류를 제어할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 5[Ω]의 저항 10개를 직렬로 접속했을 때의 저항 값은 병렬로 접속했을 때의 저항 값의 몇 배인가?

  1. 10배
  2. 50배
  3. 100배
  4. 150배
(정답률: 57%)
  • 5[Ω]의 저항 10개를 직렬로 접속하면 전체 저항 값은 5[Ω] x 10 = 50[Ω]이 됩니다. 반면, 병렬로 접속하면 전체 저항 값은 5[Ω] / 10 = 0.5[Ω]가 됩니다. 따라서, 직렬로 접속한 경우의 저항 값은 병렬로 접속한 경우의 저항 값의 100배가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. DSB 통신과 비교한 SSB 통신 방식에 대한 설명으로 적합하지 않은 것은?

  1. 송신 전력이 절감된다.
  2. 송수신기 장치가 단순해진다.
  3. 주파수 이용 효율이 높다.
  4. 신호대 잡음비(S/N)가 개선된다.
(정답률: 49%)
  • "송수신기 장치가 단순해진다."는 SSB 통신 방식의 특징 중 하나이다. 이는 DSB 통신에서는 복잡한 믹서(mixer) 회로가 필요하지만, SSB 통신에서는 믹서 회로가 필요 없기 때문이다. 따라서 송수신기 장치가 단순해지고, 구현이 용이해진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 부궤한 증폭기의 특징에 대한 설명으로 적합하지 않은 것은?

  1. 이득이 증가한다.
  2. 안정도가 증가한다.
  3. 주파수 특성이 개선된다.
  4. 주파수 대역폭이 증가한다.
(정답률: 48%)
  • "이득이 증가한다."는 부궤한 증폭기의 특징 중 하나이며, 이는 입력 신호의 크기를 증폭시켜 출력 신호의 크기를 더 크게 만들어주는 것을 의미합니다. 이는 전체 회로의 이득을 증가시키기 때문에 부궤한 증폭기의 주요 특징 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. CR 발진 회로는 바이어스 전압에서 볼 때 주로 어느 급으로 동작을 하는가?

  1. A급
  2. B급
  3. C급
  4. D급
(정답률: 42%)
  • CR 발진 회로는 A급으로 동작합니다. 이는 전류가 주기적으로 변화하면서 전압이 변화하는데, 이 때 전류의 최대값과 최소값이 대략적으로 같은 경우를 말합니다. 이러한 A급 동작은 전력 손실을 최소화하고, 효율적인 발진을 가능하게 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 이미터 접지 트랜지스터 증폭회로에서 IB=100[μA], IC=12[mA]일 때 전류증폭률 β는 얼마인가?

  1. 0.98
  2. 50
  3. 100
  4. 120
(정답률: 49%)
  • β = IC/IB = 12[mA]/100[μA] = 120. 따라서 정답은 "120"입니다. 이는 전류증폭회로에서 베이스 전류와 콜렉터 전류의 비율을 나타내는 값으로, 이 값이 클수록 증폭효과가 높아지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 인 파형의 주기는 약 몇 초 인가?

  1. 0.01초
  2. 0.02초
  3. 0.03초
  4. 0.04초
(정답률: 60%)
  • 인 파형은 한 주기당 한 번의 완전한 진동을 수행합니다. 그림에서 보면 한 주기는 2개의 파장으로 이루어져 있으므로, 파장 하나의 길이는 전체 주기의 절반인 0.01초입니다. 따라서 주기는 0.01초 x 2 = 0.02초가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 저항이 30[Ω], 유도리액턴스가 10[Ω], 용량리액턴스가 50[Ω]인 직렬회로의 합성 임피던스는 몇 [Ω]인가?

  1. 50[Ω]
  2. 70[Ω]
  3. 90[Ω]
  4. 100[Ω]
(정답률: 35%)
  • 직렬회로에서 임피던스는 저항, 유도리액턴스, 용량리액턴스의 합으로 구성됩니다. 따라서 이 문제에서의 합성 임피던스는 30[Ω] + 10[Ω] + 50[Ω] = 90[Ω] 입니다. 따라서 보기에서 정답이 "50[Ω]" 인 것은 오답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 두 저항을 직렬로 연결했을 때 합성 저항은 15[Ω]이고 병렬로 연결했을 때의 합성 저항은 3.6[Ω]이다. 각 저항의 값은 얼마인가?

  1. 3.6[Ω]과 11.4[Ω]
  2. 6[Ω]과 9[Ω]
  3. 3[Ω]과 12[Ω]
  4. 4[Ω]과 11[Ω]
(정답률: 70%)
  • 두 저항을 직렬로 연결했을 때의 합성 저항은 각 저항의 합과 같으므로, 두 저항의 합이 15[Ω]이다. 따라서 가능한 저항의 조합은 (6[Ω], 9[Ω]) 또는 (7[Ω], 8[Ω])이다.

    두 저항을 병렬로 연결했을 때의 합성 저항은 다음과 같이 계산할 수 있다.

    1/3.6 = 1/6 + 1/11.4

    이 식을 풀면, 두 저항의 역수의 합이 1/3.6이 되는 조합을 찾을 수 있다. 이때 가능한 조합은 (6[Ω], 9[Ω])이다. 따라서 정답은 "6[Ω]과 9[Ω]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

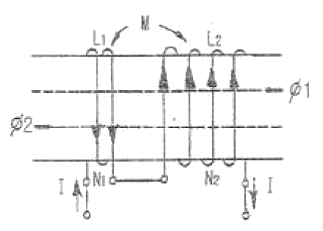

11. 다음 회로에서 합성 인덕턴스는?

  1. L1＋L2－M
  2. L1＋L2＋M
  3. L1＋L2－2M
  4. L1＋L2＋2M
(정답률: 51%)
  • 두 인덕턴스 L1과 L2가 직렬로 연결되어 있으므로, 합성 인덕턴스는 L1과 L2의 합에서 상호 인덕턴스 M을 빼준 값이 됩니다. 따라서 정답은 L1+L2-2M 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 1000[kHz]의 반송파를 10[kHz]의 신호파로 진폭변조 시킬 때 상측파대의 주파수는 몇 [kHz] 인가?

  1. 990[kHz]
  2. 1000[kHz]
  3. 1010[kHz]
  4. 1110[kHz]
(정답률: 66%)
  • 진폭변조는 신호파의 진폭을 변화시켜 반송파에 신호를 실어 나르는 방식입니다. 이 때, 상측파와 하측파가 생성되는데, 상측파의 주파수는 신호파의 주파수보다 높아집니다. 따라서, 1000[kHz]의 반송파를 10[kHz]의 신호파로 진폭변조하면 상측파의 주파수는 1010[kHz]가 됩니다. 따라서, 정답은 "1010[kHz]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. N극과 S극 사이에 지면안으로 전류가 흐르는 도선을 놓았을 때 이 도선이 받는 힘의 방향은?

  1. A
  2. B
  3. C
  4. D
(정답률: 44%)
  • 정전기적 상황에서는 전류의 방향이 N극에서 S극으로 향하게 되므로, 도선에는 N극에서 S극으로 향하는 방향으로 전류가 흐르게 됩니다. 이 때, 도선에 작용하는 자기력의 방향은 오른손 법칙에 따라 도선을 둘러싸는 자기장의 방향과 수직하게 됩니다. 따라서, 도선에 작용하는 힘의 방향은 C가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 P형 반도체를 만드는 불순물 원소가 아닌 것은?

  1. B
  2. P
  3. Ga
  4. Al
(정답률: 56%)
  • 정답: Al

    P형 반도체를 만들기 위해서는 전자를 기부하는 불순물이 필요합니다. 이때, B, P, Ga는 전자를 기부하는 불순물로서 P형 반도체를 만드는 데 사용됩니다. 하지만 Al은 전자를 받아들이는 불순물로서 N형 반도체를 만드는 데 사용됩니다. 따라서 Al은 P형 반도체를 만드는 불순물 원소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 회로의 접속점에 흘러 들어오는 전류의 합은 흘러 나가는 전류의 합과 같음을 나타내는 법칙은?

  1. 키르히호프의 법칙
  2. 쿨롱의 법칙
  3. 패러데이의 법칙
  4. 비오-사바르의 법칙
(정답률: 72%)
  • 키르히호프의 법칙은 전기회로에서 전류의 보존 법칙을 나타내는 법칙으로, 회로의 어떤 점에서든 흐르는 전류의 합은 그 점에서 흐르는 전류의 합과 같다는 것을 의미합니다. 이는 전기회로에서 전류의 흐름이 일정하게 유지되는 원리를 나타내며, 회로 설계 및 분석에 매우 중요한 법칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반(대략구분)

16. 다음 중 7 킬로바이트(KB)와 같은 용량은?

  1. 7000 비트
  2. 70000 비트
  3. 7168 바이트
  4. 71680 바이트
(정답률: 69%)
  • 1 바이트는 8 비트로 이루어져 있습니다. 따라서 7KB는 7 x 1024 바이트이며, 이는 7168 바이트와 같습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 마이크로프로세서에 대한 설명 중 옳지 않은 것은?

  1. 프로그램에 의해 제어되는 반도체 소자이다.
  2. 매우 복잡하고 다양한 논리회로로 구성되었다.
  3. 산술논리연산장치의 기능을 집적 회로화 하였다.
  4. 외부회로와 연결하기 위해 주소버스, 데이터 버스, 제어선 등을 가진다.
(정답률: 32%)
  • 마이크로프로세서는 산술논리연산장치(ALU), 제어장치, 레지스터 등으로 구성된 프로세서이며, 이들 기능을 하나의 칩 안에 집적 회로화하여 구현한 것이다. 따라서 "산술논리연산장치의 기능을 집적 회로화 하였다."는 옳은 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 논리식 (A+B)(A+C)를 가장 간단하게 표현한 것은?

  1. A+C
  2. A+BC
  3. B+C
  4. B+AC
(정답률: 85%)
  • (A+B)(A+C)를 전개하면 A(A+C)+B(A+C)가 되고, 이를 간단하게 정리하면 A+AC+AB+BC가 됩니다. 여기서 AC와 AB를 합쳐서 A+BC로 표현할 수 있습니다. 따라서 정답은 "A+BC"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음의 표는 10진수, 2진수, 8진수의 관계를 나타낸 것이다. 올바르게 표시한 것은?

  1. (ㄱ) : 6, (ㄴ) : 1000, (ㄷ) : 12
  2. (ㄱ) : 6, (ㄴ) : 1010, (ㄷ) : 15
  3. (ㄱ) : 8, (ㄴ) : 0100, (ㄷ) : 5
  4. (ㄱ) : 9, (ㄴ) : 1010, (ㄷ) : 12
(정답률: 83%)
  • 10진수 6은 2진수로 110, 8진수로 6이다. 따라서 (ㄱ)은 6이다.
    10진수 10은 2진수로 1010, 8진수로 12이다. 따라서 (ㄴ)은 1010이다.
    10진수 15는 2진수로 1111, 8진수로 17이다. 따라서 (ㄷ)은 15이다. 따라서 정답은 "(ㄱ) : 6, (ㄴ) : 1010, (ㄷ) : 15"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 T 플립플롭에 대한 설명으로 옳은 것은?

  1. 클럭펄스가 인가되면 출력은 0 이다.
  2. JK 플립플롭을 이용하여 구현할 수 없다.
  3. 클럭펄스 인가시 출력은 항상 1이다.
  4. 클럭펄스 인가되면 출력은 반전된다.
(정답률: 60%)
  • T 플립플롭은 클럭펄스가 인가되면 출력이 현재 상태의 반전된 값으로 변경되기 때문에 "클럭펄스 인가되면 출력은 반전된다."가 옳은 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 다음 중 단일 오퍼랜드(operand) 명령은?

  1. ADD
  2. COMPARE
  3. AND
  4. COMPLEMENT
(정답률: 51%)
  • 단일 오퍼랜드 명령은 하나의 오퍼랜드만을 가지고 작동하는 명령어를 말합니다. 따라서 "ADD", "COMPARE", "AND"는 두 개의 오퍼랜드를 필요로 하기 때문에 단일 오퍼랜드 명령이 아닙니다. 반면에 "COMPLEMENT"는 하나의 오퍼랜드만을 가지고 작동하는 명령어이기 때문에 단일 오퍼랜드 명령입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 순서도는 C 프로그램의 어느 문에 해당 되는가?

  1. while 문
  2. do ~ while 문
  3. if ~ else 문
  4. case 문
(정답률: 49%)
  • 이 순서도는 반복문을 나타내고 있으며, 조건을 만족할 때까지 반복하는 것을 보여주고 있습니다. 따라서 이는 "while 문"에 해당됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 미국 벨 연구소에서 개발된 고급프로그램 언어이며 UNIX 운영체계의 중심 언어는?

  1. ADA
  2. FORTRAN
  3. C
  4. JAVA
(정답률: 56%)
  • C 언어는 미국 벨 연구소에서 개발되었으며, UNIX 운영체계의 개발에 중요한 역할을 했기 때문에 UNIX 운영체계의 중심 언어로 불리게 되었습니다. 또한 C 언어는 고급프로그램 언어로서 다양한 용도로 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 서브루틴(subroutine)에 대한 설명으로 적합하지 않은 것은?

  1. 자주 사용하는 일련의 프로그램이나 인터럽트 발생시의 처리프로그램은 서브루틴으로 구성한다.
  2. 컴퓨터의 동작 상태를 관찰하고 통제하며, 제어하는 목적으로 작성되는 프로그램이다.
  3. 서브프로그램(subprogram)이라고도 하며, 일반적으로 I/O 프로그램은 서브프로그램으로 구성한다.
  4. 주프로그램이 서브루틴을 호출하고, 서브루틴 수행시에는 주프로그램이 중단된다.
(정답률: 37%)
  • 정답은 "컴퓨터의 동작 상태를 관찰하고 통제하며, 제어하는 목적으로 작성되는 프로그램이다."입니다. 서브루틴은 프로그램의 재사용성을 높이기 위해 작성되는 일련의 프로그램으로, 컴퓨터의 동작 상태를 관찰하고 통제하며, 제어하는 목적으로 작성되는 것은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 중앙처리장치에서 마이크로 오퍼레이션이 순서적으로 일어나게 하려면 무엇이 필요한가?

  1. 누산기
  2. 제어신호
  3. 스위치
  4. 레지스터
(정답률: 63%)
  • 중앙처리장치에서 마이크로 오퍼레이션이 순서적으로 일어나게 하려면 각 오퍼레이션의 실행 시점과 종료 시점을 제어해야 합니다. 이를 위해 필요한 것이 제어신호입니다. 제어신호는 각 오퍼레이션의 실행 시점과 종료 시점을 제어하며, 이를 통해 마이크로 오퍼레이션이 순서적으로 일어나게 됩니다. 따라서 제어신호는 중앙처리장치에서 마이크로 오퍼레이션이 순서적으로 일어나게 하는 데 필수적인 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 스택(stack)과 관계없는 것은?

  1. PUSH
  2. LIFO
  3. POP
  4. FIFO
(정답률: 57%)
  • 정답은 "FIFO"입니다. 스택은 LIFO(Last In First Out) 구조를 가지고 있기 때문에 가장 마지막에 들어온 데이터가 가장 먼저 나가게 됩니다. 반면, FIFO(First In First Out)는 큐(Queue) 구조에서 사용되며, 가장 먼저 들어온 데이터가 가장 먼저 나가는 구조를 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 제어장치의 역할이 아닌 것은?

  1. 명령을 해독한다.
  2. 두수의 크기를 비교한다.
  3. 입·출력을 제어한다.
  4. 시스템 전체를 감시 제어한다.
(정답률: 67%)
  • 제어장치의 역할 중 "두 수의 크기를 비교한다"는 아닙니다. 제어장치는 명령어를 해독하고 실행하기 위한 제어 신호를 생성하며, 입·출력을 제어하고 시스템 전체를 감시 제어합니다. 두 수의 크기를 비교하는 것은 산술 논리 장치(ALU)의 역할입니다. ALU는 산술 연산(덧셈, 뺄셈, 곱셈, 나눗셈 등)과 논리 연산(AND, OR, NOT, XOR 등)을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 전자 제도에서 장치와 장치 사이의 접속 상태나 기능을 알아보기 쉽게 하기 위해 도면에 기호나 실제의 모양을 배치하고, 이들 사이를 연결한 도면을 무엇이라고 하는가?

  1. 접속도
  2. 부품 배치도
  3. 패턴도
  4. 블록 다이어그램
(정답률: 55%)
  • 접속도는 장치와 장치 사이의 접속 상태나 기능을 나타내기 위해 도면에 기호나 실제 모양을 배치하고, 이들 사이를 연결한 도면입니다. 따라서 이 문제에서는 접속 상태나 기능을 나타내기 위한 도면이므로 정답은 "접속도"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 전기, 전자용 부품의 기호 중 퓨즈에 해당하는 것은?

(정답률: 83%)
  • 퓨즈는 전기적으로 과부하가 발생할 경우 전기 회로를 차단하여 장치를 보호하는 역할을 합니다. 이를 나타내는 기호는 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 전자 CAD 패키지에 포함되어 있지 않은 프로그램은?

  1. 인쇄 기판 설계용 프로그램
  2. 회로 시뮬레이션용 프로그램
  3. 회로 설계(Schematic)용 프로그램
  4. 부품 가공 데이터 작성용 프로그램
(정답률: 62%)
  • 전자 CAD 패키지는 회로 설계와 인쇄 기판 설계, 회로 시뮬레이션 등을 포함하고 있지만, 부품 가공 데이터 작성은 전자 CAD 패키지에 포함되어 있지 않습니다. 이는 부품 가공 데이터 작성이 전자 CAD 패키지의 주요 기능이 아니기 때문입니다. 부품 가공 데이터 작성은 전자 CAD 패키지와는 별도의 프로그램으로 작성되며, 이를 통해 부품 제작에 필요한 데이터를 생성할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자제도(CAD) 이론(대략구분)

31. 능동소자 중 pnpn 4층 구조로 3개의 pn접합이 애노드(A) 캐소드(K)게이트(G)등 3개의 전극으로 구성되어 있으며, 조광장치나 전동차의 전력조절 등에 사용되는 소자는?

  1. 다이오드
  2. 트랜지스터
  3. SCR
  4. FET
(정답률: 55%)
  • SCR은 Silicon Controlled Rectifier의 약자로, 양방향 전류를 제어할 수 있는 반도체 소자입니다. pnpn 4층 구조로 이루어져 있으며, 애노드(A)와 캐소드(K) 사이에 양방향 전류가 흐르지 않도록 pn접합이 차단되어 있습니다. 그러나 게이트(G)에 양방향 전류를 인가하면 pn접합이 동작하여 애노드와 캐소드 사이에 전류가 흐르게 됩니다. 이러한 특성으로 SCR은 전류를 제어할 수 있는 소자로 사용되며, 조광장치나 전동차의 전력조절 등에 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. PCB 적층 종류를 나열하였다. 적합하지 않은 것은?

  1. 단면 PCB
  2. 양면 PCB
  3. 다층면 PCB
  4. 복합 PCB
(정답률: 63%)
  • 복합 PCB은 적층 종류가 아니라 PCB의 구성 방식을 나타내는 용어입니다. 복합 PCB은 여러 종류의 PCB 적층을 조합하여 만든 PCB로, 예를 들어 단면 PCB과 다층면 PCB을 조합한 것이나, 다양한 재료를 사용하여 만든 것 등이 있습니다. 따라서, 복합 PCB은 적합한 보기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음의 국가별 표준 규격 중에서 잘못 짝지어진 것은?

  1. KS - 한국
  2. ANSI - 미국
  3. ISO - 이스라엘
  4. JIS - 일본
(정답률: 84%)
  • ISO는 국제 표준화 기구로, 이스라엘은 ISO 회원국 중 하나입니다. 따라서 ISO - 이스라엘은 잘못 짝지어진 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 도면이 구비하여야 할 기본요건으로 거리가 먼 것은?

  1. 대상물의 도형과 함께 필요로 하는 크기, 모양, 자세, 위치의 정보를 포함하여야 한다.
  2. 대상물의 도형에 따른 크기 모양 등의 정보를 이해하기 쉬운 방법으로 표현하여야 한다.
  3. 애매한 해석이 생기지 않도록 표면상 명확한 뜻을 가져야 한다.
  4. 각 기술 분야의 입장에서 가능한 한 좁은 분야에 걸쳐 특이성을 가져야 한다.
(정답률: 82%)
  • 도면은 대상물의 정보를 포함하고, 이를 이해하기 쉬운 방법으로 표현해야 합니다. 또한 애매한 해석이 없도록 명확한 뜻을 가져야 합니다. 이를 위해서는 각 기술 분야의 입장에서 가능한 한 좁은 분야에 걸쳐 특이성을 가져야 합니다. 이는 해당 분야에서 필요한 정보를 정확하게 전달하고, 오해나 혼란을 방지하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 그림이나 사진 등 화상 데이터를 입력하는 장치이며, 마이크로 컴퓨터 CAD에서는 손으로 그린 스케치 도면이나, 입력 또는 데이터의 호환성이 없는 시스템 사이에서 데이터의 교환 등에 사용되는 컴퓨터 입력장치는?

  1. 디지타이저
  2. 키보드
  3. 마우스
  4. 이미지 스캐너
(정답률: 65%)
  • 화상 데이터를 입력하는 장치이며, 손으로 그린 스케치 도면이나 이미지를 디지털화하여 컴퓨터에 저장할 수 있기 때문에 이미지 스캐너라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음의 도면 종류 중에서 분류 방법이 다른 것은?

  1. 회로도
  2. 승인도
  3. 부품도
  4. 조립도
(정답률: 69%)
  • 승인도는 제품 또는 시스템의 승인 절차를 나타내는 도면이며, 다른 도면 종류는 제품 또는 시스템의 구성 요소, 조립 방법, 회로 등을 나타내는 도면이다. 따라서 승인도는 다른 도면 종류와 분류 방법이 다르다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 캐드 시스템의 그래픽 작업 과정으로 가장 옳지 않은 것은?

  1. 자동 제도(automatic drafting)
  2. 기술적 분석(engineering analysis)
  3. 기하학적 모델링(geometric modeling)
  4. 자동 생산(automatic manufacturing)
(정답률: 63%)
  • 자동 생산(automatic manufacturing)은 캐드 시스템의 그래픽 작업 과정이 아니라, 디자인된 모델을 자동으로 생산하는 과정을 의미합니다. 따라서 이 보기가 가장 옳지 않은 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 인쇄회로기판 패턴 설계시 유의점 중 고려하지 않아도 되는 것은?

  1. 패턴의 길이
  2. 부유용량
  3. 공통 임피던스
  4. 소프트웨어
(정답률: 60%)
  • 인쇄회로기판 패턴 설계시에는 패턴의 길이, 부유용량, 공통 임피던스 등 물리적인 요소들을 고려해야 합니다. 하지만 소프트웨어는 이와는 별개의 영역이므로 패턴 설계시 고려하지 않아도 됩니다. 따라서 정답은 "소프트웨어"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. CAD 시스템에서 출력 장치가 아닌 것은?

  1. 모니터
  2. 프린터
  3. 플로터
  4. 마우스
(정답률: 75%)
  • CAD 시스템에서 출력 장치는 모니터, 프린터, 플로터 등이 있지만, 마우스는 입력 장치이기 때문에 출력 장치가 아닙니다. 마우스는 컴퓨터 사용자가 입력한 정보를 시스템에 전달하는 역할을 하며, CAD 시스템에서도 그림을 그리거나 수정할 때 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 복합계층구조(Hierarchical Designs)의 설계를 하나의 페이지에 맞추어 설계를 할 때의 기준으로 보기 어려운 것은?

  1. 하향식(top-down) 접근방식을 사용하여 설계를 개발하는 것
  2. 회로의 특정한 부분으로 나누어 설계하는 것
  3. 회로를 균등하게 분할하여 설계를 하는 것
  4. 사용자 프린터의 페이지에 전체적으로 설계 규모를 맞추는 것
(정답률: 32%)
  • 회로를 균등하게 분할하여 설계하는 것은 페이지에 맞추어 설계를 할 때의 기준으로 보기 어려운 것입니다. 이는 복합계층구조의 설계에서 하향식(top-down) 접근방식을 사용하여 설계를 개발하는 것과 회로의 특정한 부분으로 나누어 설계하는 것과는 다릅니다. 회로를 균등하게 분할하여 설계를 하면 각 부분이 비슷한 크기와 복잡도를 가지게 되어 전체적인 설계 규모를 맞추는 데 도움이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 도면을 관리하기 위해 도면 번호에 포함되지 않는 사항은?

  1. 부품의 종류 및 형식
  2. 조립도 번호
  3. 도면의 크기
  4. 작성 일자
(정답률: 53%)
  • 도면 번호는 도면을 식별하는 유일한 식별자이며, 도면을 관리하기 위해 필요한 정보를 담고 있습니다. 따라서 부품의 종류 및 형식, 조립도 번호, 도면의 크기는 모두 도면 번호에 포함될 수 있습니다. 하지만 작성 일자는 도면의 버전 관리와 같은 중요한 정보를 담고 있으며, 도면이 업데이트되거나 수정될 때마다 변경될 수 있습니다. 따라서 작성 일자는 도면 번호에 포함되지 않는 사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. PCB 제조공정은 어떤 방법에 의해 소정의 배선만 남기고, 다른 부분의 패턴을 제거할 것인가 하는 점이 중요하다. 다음 중 대표적으로 사용되는 에칭(패턴제거방법)방법이 아닌 것은?

  1. 사진 부식법
  2. 실크 스크린법
  3. 플렉시블 인쇄법
  4. 오프셋 인쇄법
(정답률: 56%)
  • 플렉시블 인쇄법은 PCB 제조공정에서 사용되지 않는 방법이다. 이는 주로 유연한 PCB 제조에 사용되는 방법으로, PCB의 패턴을 인쇄기를 사용하여 직접 인쇄하는 방법이다. 따라서 PCB 제조공정에서는 사진 부식법, 실크 스크린법, 오프셋 인쇄법 등이 대표적으로 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 A4 용지의 크기에 해당되는 것은? (단, A0 : 841㎜×1189㎜)

  1. 594㎜×841㎜
  2. 420㎜×594㎜
  3. 297㎜×420㎜
  4. 210㎜×297㎜
(정답률: 80%)
  • A4 용지는 A0 용지를 2의 제곱근으로 나눈 크기인 210㎜×297㎜에 해당됩니다. 즉, A4 용지는 A0 용지를 가로 세로 각각 1/4 크기로 나눈 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 회로를 그릴 때에 불러서 쓰기 위해 도 기호들을 만들어 저장해 두는 파일은?

  1. 라이브러리(Library)
  2. 시스템(System)
  3. 배치(Batch)
  4. 편집(Edit)
(정답률: 87%)
  • 라이브러리는 회로를 그릴 때에 필요한 도 기호들을 모아놓은 저장소입니다. 따라서 불러서 쓰기 위해 도 기호들을 만들어 저장해 두는 파일은 라이브러리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 제도에 관한 설명으로 옳지 않은 것은?

  1. 원도는 청사진도 또는 백사진도의 원본이 된다.
  2. 제도에 의해 제도용지에 그려진 것을 도면이라고 한다.
  3. 공장이나 작업장에서 일하는 작업자를 위해 그려진 도면을 제작도라고 한다.
  4. 작성방법에 따라 도면을 분류하면 연필제도, 먹물제도, 착색도 등이 있다.
(정답률: 42%)
  • "공장이나 작업장에서 일하는 작업자를 위해 그려진 도면을 제작도라고 한다."가 옳지 않은 설명입니다.

    원도는 청사진도 또는 백사진도의 원본이 됩니다. 이는 도면을 만들기 전에 그려진 원본으로, 도면을 만들기 위한 기본 자료입니다.

    제도에 의해 제도용지에 그려진 것을 도면이라고 합니다. 이는 건축, 기계, 전기 등 다양한 분야에서 사용되는 기술적인 그림으로, 설계자나 기술자가 그리는 것입니다.

    작성방법에 따라 도면을 분류하면 연필제도, 먹물제도, 착색도 등이 있습니다. 이는 도면을 그리는 방법에 따라 분류한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 자동제도(CAD)의 특징으로 옳지 않은 것은?

  1. 시장 경쟁력 감소
  2. 설계의 능률화
  3. 제조의 정확성
  4. 인력의 효율화
(정답률: 84%)
  • "시장 경쟁력 감소"는 자동제도(CAD)의 특징으로 옳지 않은 것입니다. 자동제도(CAD)는 설계의 능률화, 제조의 정확성, 인력의 효율화 등의 장점을 가지고 있습니다. 이러한 장점들은 기업의 생산성 향상과 경쟁력 강화에 큰 도움을 줄 수 있습니다. 따라서 자동제도(CAD)는 기업의 시장 경쟁력을 감소시키는 것이 아니라 오히려 강화시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 한국산업규격(KS)의 제정목적과 가장 거리가 먼 것은?

  1. 제품의 다양화
  2. 품질향상
  3. 생산효율 제고
  4. 거래 공정화
(정답률: 40%)
  • KS의 제정목적은 제품의 안전성, 신뢰성, 품질향상, 생산효율 제고, 거래 공정화 등을 위한 것입니다. 그 중에서 "제품의 다양화"는 KS의 제정목적과 가장 거리가 먼 것입니다. KS는 제품의 안전성과 품질향상을 위해 제정되는 것이므로, 제품의 다양화는 KS의 제정목적과는 직접적인 연관성이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. PCB 설계시 배선으로 인한 인덕턴스 발생을 줄이기 위한 전원 라인 배선 방법으로 가장 좋은 것은?

  1. 전원 라인은 굵고, 짧게 배선한다.
  2. 전원 라인은 굵고, 길게 배선한다.
  3. 전원 라인은 가늘고, 길게 배선한다.
  4. 전원 라인은 가늘고, 짧게 배선한다.
(정답률: 82%)
  • 전원 라인이 굵고 짧게 배선되면 전류의 저항이 감소하여 인덕턴스 발생을 줄일 수 있기 때문입니다. 인덕턴스는 전류가 변화할 때 발생하는 자기장으로, PCB 설계에서는 이를 최소화하여 전기적 노이즈를 줄이는 것이 중요합니다. 따라서 전원 라인은 굵고 짧게 배선하는 것이 가장 좋은 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 물체의 실체 길이와 도면에서 축소 또는 확대하여 그리는 길이의 비율을 척도라 하는데 실물보다 작게 그리는 척도는?

  1. 축척
  2. 실척
  3. 배척
  4. NS
(정답률: 82%)
  • 실물보다 작게 그리는 것을 의미하는 척도를 "축척"이라고 합니다. "실척"은 일반적으로 사용되지 않는 용어이며, "배척"은 실물보다 크게 그리는 것을 의미합니다. "NS"는 해당 문제와 관련이 없는 용어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 패턴 설계 시 유의 사항으로 옳지 않은 것은?

  1. 패턴은 가급적 굵고 짧게 해야 한다.
  2. 패턴 사이의 간격을 최대한 붙여 놓는다.
  3. 배선은 가급적 짧게 하는 것이 다른 배선이나 부품의 영향을 적게 받는다.
  4. 전력 용량, 주파수 대역 및 신호 형태별로 기판을 나누거나 커넥터를 분리하여 설계한다.
(정답률: 73%)
  • "패턴 사이의 간격을 최대한 붙여 놓는다."는 옳은 유의 사항입니다. 이유는 패턴 사이의 간격이 넓으면 전기적으로 불안정해지고 노이즈가 발생할 가능성이 높아지기 때문입니다. 따라서 패턴 사이의 간격을 최대한 붙여 놓아 전기적 안정성을 높이는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. KS규격 중 전기부분에 해당되는 것은?

  1. KS A
  2. KS B
  3. KS C
  4. KS D
(정답률: 82%)
  • KS규격 중 전기부분에 해당되는 것은 KS C입니다. 이는 KS C는 전기 및 전자기기 부분에 대한 규격이기 때문입니다. KS A는 일반적인 용어 및 정의, KS B는 건축물 및 구조물 부분에 대한 규격, KS D는 기계부품 및 장치 부분에 대한 규격입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 각종 단위의 크기가 옳지 않은 것은?

  1. 1 GHz = 109Hz
  2. 1 GByte = 109Byte
  3. 1 pF = 10-12F
  4. 1 ΩMΩ = 106Ω
(정답률: 54%)
  • 정답: "1 ΩMΩ = 106Ω"

    이유: "1 GByte = 109Byte"는 옳은 단위 변환입니다. "G"는 기가를 나타내며, 10의 9승을 의미합니다. 따라서 1 GByte는 10억 바이트를 의미합니다.

    그러나 "1 ΩMΩ = 106Ω"는 옳지 않은 단위 변환입니다. "M"은 메가를 나타내며, 10의 6승을 의미합니다. 따라서 1 ΩMΩ는 1백만 옴이 아니라 1조 옴을 의미합니다. 따라서 옳은 표기는 "1 MΩ = 106Ω"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 반도체 소자의 형명 중 '2SC1815Y'는 어떤 소자인가?

  1. 다이오드
  2. 발광다이오드
  3. 콘덴서
  4. 트랜지스터
(정답률: 80%)
  • 2SC1815Y는 트랜지스터의 형명입니다. "2S"는 일본산 반도체 소자의 표준 접두어이며, "C"는 트랜지스터를 나타냅니다. "1815"는 해당 트랜지스터의 일련번호이며, "Y"는 제조사나 패키지 등의 추가 정보를 나타냅니다. 따라서, 2SC1815Y는 트랜지스터라는 것을 알 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. CAD용 소프트웨어의 구성이라고 볼 수 없는 것은?

  1. 그래픽 패키지
  2. 응용 프로그램
  3. 응용 데이터베이스
  4. MGA(Mono-chrome Graphic Adapter)
(정답률: 68%)
  • MGA(Mono-chrome Graphic Adapter)는 CAD용 소프트웨어의 구성 요소가 아니라, 모노크롬 그래픽 어댑터로서 하드웨어적인 요소이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 회로도 그리기 작업 중에 하는 일이 아닌 것은?

  1. Footprint 입력
  2. Geber 데이터 출력
  3. Netlist 파일의 생성
  4. ERC(Electronic Rule Check)
(정답률: 57%)
  • Geber 데이터 출력은 회로도 그리기 작업 중에 하는 일이 아닙니다. Geber 데이터 출력은 PCB(Printed Circuit Board) 제작을 위해 필요한 파일로, 회로도를 PCB로 옮길 때 사용됩니다. 따라서 회로도 그리기 작업과는 별개의 작업입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 기호의 명칭으로 옳은 것은?

  1. SCR
  2. Triac
  3. UJT
  4. Zener Diode
(정답률: 78%)
  • 위의 기호는 Zener Diode를 나타냅니다. Zener Diode는 역방향 전압이 일정한 값을 유지하도록 설계된 반도체 소자로, 전압 제어용으로 사용됩니다. 다른 보기인 SCR, Triac, UJT는 각각 다른 종류의 반도체 소자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 콘덴서에 '101K'라고 씌어있을 때 정전용량 값과 허용오차로 옳은 것은?

  1. 0.001[㎌], ±10[%]
  2. 0.001[㎌], ±0.25%]
  3. 0.1[㎌], ±0.25[%]
  4. 0.0022[㎌], ±20[%]
(정답률: 71%)
  • "101K"는 100pF를 나타내는 코드이며, "K"는 0의 개수를 의미합니다. 따라서 정전용량 값은 100 × 10^0 = 100pF = 0.1μF가 됩니다.

    허용오차는 "±10%"이므로, 측정된 값의 10% 범위 내에서 오차가 있을 수 있습니다. 따라서 허용오차는 0.1μF × 10% = 0.01μF = 10nF가 됩니다.

    따라서 옳은 정답은 "0.001[㎌], ±10[%]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. CAD 시스템이란 컴퓨터의 그래픽 기능을 응용한 것인데 그래픽의 기본 기능으로 옳지 않은 것은?

  1. 점의 변환
  2. 확대 및 축소
  3. 회전
  4. 복사
(정답률: 43%)
  • 점의 변환, 확대 및 축소, 회전은 모두 그래픽의 기본 기능 중 하나로, 이미 존재하는 그래픽 요소를 변형시키는 것입니다. 하지만 복사는 이미 존재하는 그래픽 요소를 복제하여 새로운 그래픽 요소를 만드는 것으로, 변형시키는 것이 아니기 때문에 그래픽의 기본 기능으로는 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 전자캐드로 작성된 도면의 요소를 지우는 기능은?

  1. ZOOM
  2. SAVE
  3. DELETE
  4. EDIT
(정답률: 86%)
  • 정답은 "DELETE"입니다. DELETE는 전자캐드로 작성된 도면에서 요소를 삭제하는 기능을 수행합니다. 다른 보기들은 다른 기능을 수행하거나 저장, 편집, 확대/축소 등의 기능을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 한쪽 방향으로만 전류를 통과시켜 교류를 직류로 바꾸는 소자는?

  1. 다이오드
  2. 트랜지스터
  3. 전해 콘덴서
  4. 전기장 효과 트랜지스터
(정답률: 65%)
  • 다이오드는 반도체 소자 중 하나로, 전류가 한쪽 방향으로만 흐를 수 있도록 만들어져 있습니다. 이러한 특성을 이용하여 교류를 직류로 바꿀 수 있습니다. 교류가 다이오드를 통과할 때, 전류가 흐를 수 있는 방향과 그렇지 않은 방향이 있습니다. 따라서, 다이오드를 이용하여 교류를 통과시키면 한쪽 방향으로만 전류가 흐르게 되어 직류로 바뀌게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
