전자캐드기능사 필기 기출문제복원 (2013-10-12)

전자캐드기능사
(2013-10-12 기출문제)

목록

1과목: 전기전자공학(대략구분)

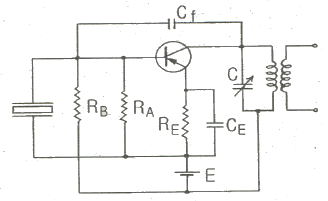

1. 다음 그림과 같은 회로의 명칭은?

  1. 피어스 C-B형 발진회로
  2. 피어스 B-E형 발진회로
  3. 하틀리 발진회로
  4. 콜피츠 발진회로
(정답률: 76%)
  • 이 회로는 피어스 B-E형 발진회로이다. 이는 BJT의 베이스와 에미터 사이에 콘덴서를 연결하여 발진회로를 형성하는 것으로, 콘덴서의 충전 및 방전을 통해 진동을 유지한다. 따라서 이 회로는 피어스 B-E형 발진회로이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. FET의 핀치오프(Pinch-off) 전압이란?

  1. 드레인 전류가 포화일 때의 드레인-소스간의 전압
  2. 드레인 전류가 0인 때의 드레인-소스간의 전압
  3. 드레인 전류가 0인 때의 게이트-드레인간의 전압
  4. 드레인 전류가 0인 때의 게이트-소스간의 전압
(정답률: 50%)
  • FET의 핀치오프 전압은 게이트-소스간의 전압이 드레인 전류가 0이 되는 지점입니다. 이는 게이트와 소스 사이의 전압이 일정 수준 이상 올라가면 채널이 차단되어 드레인과 소스 사이의 전류가 흐르지 않게 되기 때문입니다. 따라서 핀치오프 전압은 드레인 전류가 0인 때의 게이트-소스간의 전압이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. JK 플립플롭을 이용한 비동기식 계수기의 오동작에 대한 설명으로 적합한 것은?

  1. 오동작과 클록 주파수와는 관련 없다.
  2. 클록 주파수가 높을수록 오동작 가능성이 크다.
  3. 클록 주파수가 낮을수록 오동작 가능성이 크다.
  4. 직렬로 연결된 플립플롭의 수가 많을수록 오동작의 가능성이 적다.
(정답률: 58%)
  • JK 플립플롭은 클록 신호에 의해 동작하며, 클록 주파수가 높을수록 플립플롭의 동작이 빨라지기 때문에 오동작 가능성이 크다. 따라서 클록 주파수가 높을수록 비동기식 계수기에서 오동작이 발생할 가능성이 높아진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 증폭기에서 바이어스가 적당하지 않으면 일어나는 현상으로 옳지 않은 것은?

  1. 이득이 낮다.
  2. 전력 손실이 많다.
  3. 파형이 일그러진다.
  4. 주파수 변화 현상이 일어난다.
(정답률: 53%)
  • 증폭기에서 바이어스가 적당하지 않으면 주파수 변화 현상이 일어납니다. 이는 바이어스가 적당하지 않으면 증폭기의 작동점이 변하게 되어 입력 신호의 주파수에 따라 출력 신호의 크기가 달라지기 때문입니다. 따라서 입력 신호의 주파수가 변화하면 출력 신호의 주파수도 함께 변화하게 됩니다. 이는 증폭기의 주파수 특성을 나타내는 중요한 요소 중 하나이며, 바이어스를 적절히 조절하여 이를 최적화해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 열전자 방출 재료의 구비조건으로 옳지 않은 것은?

  1. 일함수가 적을 것
  2. 융점이 낮을 것
  3. 방출효율이 좋을 것
  4. 가공, 공작이 용이할 것
(정답률: 65%)
  • 열전자 방출 재료는 높은 방출효율을 가지기 위해 일함수가 적어야 하며, 가공 및 공작이 용이해야 합니다. 그러나 융점이 낮을 경우, 재료가 쉽게 녹아버리거나 기체 상태로 변할 수 있기 때문에 구비조건으로는 옳지 않습니다. 따라서 융점이 높을수록 열전자 방출 재료로서 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 트랜지스터와 비교하여 전계효과 트랜지스터(FET)에 관한 설명 중 옳지 않은 것은?

  1. 다수 캐리어 제어 방식이다.
  2. 게이트 전압 제어로 드레인 전류를 제어한다.
  3. 출력 임피던스가 매우 높다.
  4. 열적으로 안정된 동작을 한다.
(정답률: 53%)
  • 출력 임피던스가 매우 높다는 설명은 옳지 않습니다. FET는 출력 임피던스가 매우 낮은 특징을 가지고 있습니다. 이는 FET가 전류를 제어하는 것이 아니라 전압을 제어하기 때문에 발생하는 특징입니다. 따라서 FET는 저항이 매우 낮은 부하에 적합하며, 고주파 신호를 증폭하는데 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음과 같은 회로에서 출력 Vo는?

  1. ∞
  2. 1
  3. Vi
  4. -Vi
(정답률: 55%)
  • 이 회로는 비반전 증폭기 회로입니다. 입력 신호인 Vi는 R1과 R2를 통해 직접적으로 출력으로 전달됩니다. 이는 R3과 R4를 통해 음의 반전이 되지 않기 때문에 출력은 Vi와 같습니다. 따라서 정답은 "Vi"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 직렬형 정전압 회로의 특징에 대한 설명 중 옳지 않은 것은?

  1. 과부하시 전류가 제한된다.
  2. 경부하시 효율이 병렬에 비하여 훨씬 크다.
  3. 출력 전압의 안정 범위가 비교적 넓게 설계된다.
  4. 증폭단을 증가시킴으로써 출력저항 및 전압 안정계수를 매우 작게 할 수 있다.
(정답률: 44%)
  • "경부하시 효율이 병렬에 비하여 훨씬 크다."가 옳지 않은 설명입니다. 직렬형 정전압 회로는 과부하시 전류가 제한되는 특징이 있습니다. 이는 출력 저항이 크기 때문에 과부하시 전류가 증가하면 전압이 급격히 떨어져서 전류가 제한되기 때문입니다. 따라서 과부하시 전류가 제한되는 특징 때문에 경부하시 효율이 병렬에 비하여 낮아지는 것이 일반적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 제너 다이오드를 사용하는 회로는?

  1. 검파회로
  2. 전압안정회로
  3. 고주파발진회로
  4. 고압정류회로
(정답률: 78%)
  • 제너 다이오드는 양방향으로 전류를 통과시킬 수 있는 다이오드로, 양쪽 방향의 전압이 일정하게 유지되도록 하는 역할을 합니다. 이러한 특성을 이용하여 전압안정회로에서는 제너 다이오드를 사용하여 입력 전압의 변동에도 출력 전압이 일정하게 유지되도록 합니다. 따라서 정답은 "전압안정회로"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. Y 결선의 전원에서 각 상의 전압이 100[V] 일 때 선간 전압은?

  1. 약 100[V]
  2. 약 141[V]
  3. 약 173[V]
  4. 약 200[V]
(정답률: 52%)
  • Y 결선은 삼상 전원에서 사용되는 연결 방식 중 하나로, 각 상의 전압이 같고 서로 120도 차이가 나는 전압을 가지고 있습니다. 따라서 각 상의 전압이 100[V]일 때, 선간 전압은 각 상의 전압을 √3(약 1.732)으로 곱한 값이 됩니다. 따라서 선간 전압은 약 173[V]가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 집적회로(Integrated Circuit)의 장점이 아닌 것은?

  1. 신뢰성이 높다.
  2. 대량 생산할 수 있다.
  3. 회로를 초소형으로 할 수 있다.
  4. 주로 고주파 대전력용으로 사용된다.
(정답률: 80%)
  • 주로 고주파 대전력용으로 사용된다는 것은 오히려 단점이 될 수 있습니다. 이는 집적회로가 고주파 대전력용으로 사용될 때는 다른 용도에 비해 제작이 어렵고 비용이 높아지기 때문입니다. 따라서 이는 집적회로의 장점이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 이상형 병력 저항형 CR발진회로의 발진주파수는?

(정답률: 67%)
  • 이상형 병력 저항형 CR발진회로는 고주파수에서도 안정적인 발진을 유지해야 하므로, 발진주파수가 높은 를 선택해야 합니다. 다른 보기들은 발진주파수가 낮거나 불안정한 경우가 있으므로 선택할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 중 플립플롭 회로와 같은 것은?

  1. 클리핑회로
  2. 무안정 멀티바이브레이터회로
  3. 단안정 멀티바이브레이터회로
  4. 쌍안정 멀티바이브레이터회로
(정답률: 77%)
  • 플립플롭 회로는 2개의 상태를 가지며, 입력 신호에 따라 상태가 변경되는 회로입니다. 이러한 특성은 쌍안정 멀티바이브레이터 회로와 유사합니다. 쌍안정 멀티바이브레이터 회로는 2개의 안정 상태를 가지며, 입력 신호에 따라 상태가 변경되는 회로입니다. 따라서, 플립플롭 회로와 쌍안정 멀티바이브레이터 회로는 유사한 특성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 100[Ω]의 저항에 10[A]의 전류를 1분간 흐르게 하였을 때의 발열량은?

  1. 36[kcal]
  2. 72[kcal]
  3. 144[kcal]
  4. 288[kcal]
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 고전압 고전류를 얻기 위해서는 다음 중 어느 정류 회로가 좋은가?

  1. 반파정류기
  2. 단상 양파정류기
  3. 브리지정류기
  4. 배전압 반파정류기
(정답률: 65%)
  • 브리지정류기는 4개의 다이오드를 사용하여 AC 전원을 DC 전원으로 변환하는 회로입니다. 이 회로는 반파정류기나 단상 양파정류기보다 더 효율적이며, 전압 손실이 적고 출력 전압이 안정적입니다. 따라서 고전압 고전류를 얻기 위해서는 브리지정류기가 가장 적합한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반(대략구분)

16. 다음 중 저주파 발진기로 가장 적합한 것은?

  1. CR 발진기
  2. 콜피츠 발진기
  3. 수정 발진기
  4. 하틀리 발진기
(정답률: 49%)
  • CR 발진기는 저주파 대역에서 안정적인 발진을 보이며, 주파수 조절이 용이하고 출력이 안정적이기 때문에 저주파 발진기로 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 2진수 11010.11110를 8진수와 16진수로 올바르게 변환한것은?

  1. (32.74)8 , (D0.F)16
  2. (32.74)8 , (1A.F)16
  3. (62.72)8 , (D0.F)16
  4. (62.72)8 , (1A.F)16
(정답률: 65%)
  • 2진수 11010.11110을 8진수로 변환하기 위해서는 소수점 아래의 수를 3자리씩 끊어서 각각 8진수로 변환하면 됩니다.

    11010.11110을 3자리씩 끊으면 011 010.111 100입니다.

    011은 3자리의 2진수이므로 8진수로 변환하면 3이 됩니다.

    010.111은 3자리의 2진수이므로 8진수로 변환하면 2.7이 됩니다.

    따라서 11010.11110은 8진수로 (32.74)가 됩니다.

    2진수 11010.11110을 16진수로 변환하기 위해서는 소수점 아래의 수를 4자리씩 끊어서 각각 16진수로 변환하면 됩니다.

    11010.11110을 4자리씩 끊으면 1101.0111.10입니다.

    1101은 4자리의 2진수이므로 16진수로 변환하면 D가 됩니다.

    0111은 4자리의 2진수이므로 16진수로 변환하면 7이 됩니다.

    10은 4자리의 2진수이므로 16진수로 변환하면 A가 됩니다.

    따라서 11010.11110은 16진수로 (1A.F)가 됩니다.

    따라서 정답은 "(32.74)8 , (1A.F)16"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. ADD 명령을 사용하여 1을 덧셈하는 것과 같이 해당 레지스터의 내용에 1을 증가시키는 명령어는?

  1. DEC
  2. INC
  3. MUL
  4. SUB
(정답률: 56%)
  • INC 명령어는 해당 레지스터의 내용에 1을 증가시키는 명령어입니다. 이는 ADD 명령어와는 다르게 덧셈 연산을 수행하지 않고, 해당 레지스터의 값을 1만큼 증가시키는 단순한 증가 연산을 수행하기 때문입니다. 따라서 INC 명령어가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 C언어의 자료형과 거리가 먼 것은?

  1. integer
  2. double
  3. char
  4. short
(정답률: 64%)
  • 정답은 "integer"입니다.

    C언어에서 "integer"는 정수형 자료형을 의미하는데, 이는 다른 보기들인 "double", "char", "short"과 같이 다양한 자료형과 연관성이 있습니다.

    "double"은 실수형 자료형으로, "char"는 문자형 자료형으로, "short"는 정수형 자료형 중 하나로, "integer"와 유사한 성격을 가지고 있습니다.

    하지만 "integer"는 C언어에서 공식적으로 지원되는 자료형이 아니며, 대신 "int"라는 키워드를 사용하여 정수형 자료형을 표현합니다. 따라서 "integer"는 C언어에서 자료형과 거리가 먼 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 제어장치의 역할이 아닌 것은?

  1. 명령을 해독한다.
  2. 두수의 크기를 비교한다.
  3. 입출력을 제어한다.
  4. 시스템 전체를 감시 제어한다.
(정답률: 75%)
  • 제어장치의 역할은 명령을 해독하고 실행하는 것이며, 두 수의 크기를 비교하는 것은 산술논리장치(ALU)의 역할입니다. ALU는 제어장치와 함께 CPU의 구성 요소 중 하나이며, 산술 및 논리 연산을 수행합니다. 따라서 "두 수의 크기를 비교한다."는 제어장치의 역할이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 마이크로프로세서의 구성요소가 아닌 것은?

  1. 제어 장치
  2. 연산 장치
  3. 레지스터
  4. 분기 버스
(정답률: 70%)
  • 분기 버스는 마이크로프로세서의 구성요소가 아닙니다. 이는 데이터와 주소를 전송하는 역할을 하는 데이터 버스와 주소 버스와는 달리, 명령어의 실행 흐름을 제어하는 역할을 하는 버스입니다. 따라서 제어 장치, 연산 장치, 레지스터는 마이크로프로세서의 구성요소이지만, 분기 버스는 그렇지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 8비트로 부호와 절대값 방법으로 표현된 수 42를 한비트씩 좌우측으로 산술 시프트 하면?

  1. 좌측 시프트 : 42, 우측 시프트 : 42
  2. 좌측 시프트 : 84, 우측 시프트 : 42
  3. 좌측 시프트 : 42, 우측 시프트 : 21
  4. 좌측 시프트 : 84, 우측 시프트 : 21
(정답률: 69%)
  • 8비트로 부호와 절대값 방법으로 표현된 수 42는 이진수로 00101010입니다.

    좌측 시프트를 하면 각 비트가 왼쪽으로 한 칸씩 이동하게 됩니다. 이 때, 가장 왼쪽 비트는 버려지고 가장 오른쪽 비트는 0으로 채워집니다. 따라서 00101010을 좌측으로 한 칸 시프트하면 01010100이 됩니다. 이진수 01010100은 10진수로 84를 나타냅니다. 따라서 좌측 시프트한 결과는 "좌측 시프트 : 84"가 됩니다.

    우측 시프트를 하면 각 비트가 오른쪽으로 한 칸씩 이동하게 됩니다. 이 때, 가장 오른쪽 비트는 버려지고 가장 왼쪽 비트는 부호 비트와 같은 값으로 채워집니다. 이진수 00101010을 우측으로 한 칸 시프트하면 00010101이 됩니다. 이진수 00010101은 10진수로 21을 나타냅니다. 따라서 우측 시프트한 결과는 "우측 시프트 : 21"이 됩니다.

    따라서 정답은 "좌측 시프트 : 84, 우측 시프트 : 21"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 불 대수의 기본 정리 중 틀린 것은?

(정답률: 57%)
  • 정답은 ""입니다.

    이유는 불 대수의 기본 정리 중에서는 1번, 2번, 3번 모두 참이지만 4번은 거짓입니다. 4번은 "A + AB = A"로 표현되는데, 이는 분배 법칙을 이용하여 "A(1 + B) = A"로 변환할 수 있습니다. 이때 1 + B는 항상 참이므로 A(1 + B)는 A와 같습니다. 따라서 4번은 참입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 설명이 바르게 된 것은?

  1. 자심(magnetic core)은 보조기억장치로 사용된다.
  2. 자기디스크, 자기 테이프는 주기억장치로 사용된다.
  3. DRAM은 SRAM보다 용량이 크고 속도가 빠르다.
  4. 누산기는 사칙연산, 논리연산 등의 중간 결과를 기억한다.
(정답률: 58%)
  • 누산기는 계산 중간 결과를 저장하기 위해 사용되는 회로이기 때문에, 사칙연산, 논리연산 등의 중간 결과를 기억한다는 설명이 바르다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 입출력 장치에 대한 설명으로 옳지 않은 것은?

  1. 대표적인 출력장치로는 프린터, 모니터, 플로터 등이 있다.
  2. 스캐너는 그림이나 사진, 문서 등을 이미지 형태로 입력하는 장치이다.
  3. 광학마크판독기(OMR)는 특정한 의미를 지닌 굵고 가는 막대로 이루어진 코드를 판독하는 입력장치이며 판매시점 관리시스템에 주로 사용한다.
  4. 디지타이저는 종이에 그려져 있는 그림, 차트, 도형, 도면 등을 판 위에 대고 각각의 위치와 정보를 입력하는 장치이며 CAD/CAM 시스템에 사용한다.
(정답률: 66%)
  • 정답은 "광학마크판독기(OMR)는 특정한 의미를 지닌 굵고 가는 막대로 이루어진 코드를 판독하는 입력장치이며 판매시점 관리시스템에 주로 사용한다."입니다. OMR은 판매시점 관리시스템보다는 객관식 시험지 등을 응시자의 답안을 처리하는 데에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 연산에 관계되는 상태와 인터럽트(interrupt) 신호를 기억하는 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 가산기
  2. 누산기
  3. 상태 레지스터
  4. 보수기
(정답률: 60%)
  • 연산에 관련된 상태 정보를 저장하고 인터럽트 신호를 처리하기 위해 사용되는 레지스터는 상태 레지스터입니다. 다른 보기들은 연산에 직접적으로 관련된 레지스터들이지만, 상태 레지스터는 연산 결과에 따라 상태를 저장하고, 인터럽트 신호를 처리하기 위해 사용됩니다. 따라서, 연산에 관련된 상태와 인터럽트 신호를 기억하는 것은 상태 레지스터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 순서도를 사용함으로써 얻을 수 있는 효과가 아닌 것은?

  1. 프로그램 코딩의 직접적인 자료가 된다.
  2. 프로그램을 다른 사람에게 쉽게 인수, 인계할 수 있다.
  3. 프로그램의 내용과 일 처리 순서를 한눈에 파악할 수 있다.
  4. 오류가 발생했을 때 그 원인을 찾아 수정하기가 어렵다.
(정답률: 79%)
  • 순서도는 프로그램의 내용과 일 처리 순서를 한눈에 파악할 수 있게 해주는 도구이다. 따라서 프로그램을 다른 사람에게 쉽게 인수, 인계할 수 있고, 프로그램 코딩의 직접적인 자료가 된다는 효과를 얻을 수 있다. 하지만 오류가 발생했을 때 그 원인을 찾아 수정하기가 어렵다는 것은 순서도를 사용함으로써 얻을 수 있는 효과가 아니다. 이는 프로그램의 구조나 로직이 잘못되어 있거나, 변수나 함수 등의 이름이나 타입이 잘못 지정되어 있어서 발생하는 문제이기 때문이다. 따라서 오류를 수정하기 위해서는 순서도 외에도 디버깅 도구나 코드 리뷰 등을 활용해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. ROM에 대한 설명 중 틀린 것은?

  1. 비휘발성 소자이다.
  2. 내용을 읽어내는 것만이 가능하다.
  3. 사용자가 작성한 프로그램이나 데이터를 저장하고 처리 할 수 있다.
  4. 시스템 프로그램을 저장하기 위해 많이 사용된다.
(정답률: 58%)
  • "내용을 읽어내는 것만이 가능하다."는 틀린 설명입니다. ROM은 읽기 전용 메모리로서, 처음에는 내용을 쓰고 이후에는 읽기만 가능하지만, 일부 ROM은 수정이 가능한 EEPROM과 같은 기술을 사용하여 내용을 수정할 수 있습니다.

    사용자가 작성한 프로그램이나 데이터를 저장하고 처리 할 수 있는 이유는, ROM에는 프로그램이나 데이터를 저장하는 영역이 있기 때문입니다. 이러한 ROM은 일반적으로 "프로그램 ROM" 또는 "데이터 ROM"이라고 불리며, 사용자가 작성한 프로그램이나 데이터를 저장하고 처리할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 자기유도 및 상호유도 작용과 밀접한 소자는?

  1. 코일
  2. 저항
  3. 콘덴서
  4. 다이오드
(정답률: 66%)
  • 코일은 전류가 흐르면 자기장을 발생시키고, 이 자기장이 다시 전류를 유도하여 전기 에너지를 저장하거나 전기 에너지를 변환하는 역할을 합니다. 이러한 자기유도 및 상호유도 작용은 코일이 다른 소자와 밀접하게 연관되어 있습니다. 예를 들어, 코일과 콘덴서를 결합하여 고주파 신호를 필터링하는 회로에서는 코일이 자기장을 발생시켜 콘덴서에 전기 에너지를 저장하고, 이를 다시 코일로 유도하여 신호를 정제하는 역할을 합니다. 따라서 코일은 자기유도 및 상호유도 작용과 밀접한 소자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 CAD 시스템의 입력장치가 아닌 것은?

  1. 포토플로터
  2. 디지타이저
  3. 마우스
  4. 라이트 펜
(정답률: 75%)
  • 포토플로터는 출력장치로, CAD 시스템의 입력장치가 아닙니다. 디지타이저, 마우스, 라이트 펜은 모두 CAD 시스템의 입력장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자제도(CAD) 이론(대략구분)

31. 한쪽 측면에만 리드(lead)가 있는 패키지 소자는?

  1. SIP(Single Inline Package)
  2. DIP(Dual Inline Package)
  3. SOP(Small Outline Package)
  4. TQFP(Then Quad Flat Package)
(정답률: 76%)
  • SIP(Single Inline Package)는 한쪽 측면에만 리드(lead)가 있는 패키지 소자입니다. DIP(Dual Inline Package)은 양쪽 측면에 리드가 있는 패키지 소자이며, SOP(Small Outline Package)과 TQFP(Then Quad Flat Package)는 모두 복수의 리드가 있는 패키지 소자입니다. 따라서, SIP가 한쪽 측면에만 리드가 있는 패키지 소자인 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 전자기기의 패널 설계 시 유의하여야 할 사항으로 옳지 않은 것은?

  1. 전원 코드는 배면에 배치한다.
  2. 패널 부품은 크기를 고려하여 균형 있게 배치한다.
  3. 조작상 서로 연관이 있는 요소끼리 배치한다.
  4. 장치에 외부와 연결되는 접속기가 있을 경우에는 될 수 있는 대로 패널의 배면에 배치한다.
(정답률: 63%)
  • 장치에 외부와 연결되는 접속기가 있을 경우에는 될 수 있는 대로 패널의 배면에 배치한다는 것은 옳은 것입니다. 이는 사용자가 쉽게 접근하여 연결 및 작업을 수행할 수 있도록 하기 위함입니다. 따라서 이 보기는 유의하여야 할 사항 중에서 옳은 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. PCB 제작 공정에 사용하기 위한 파일에 속하지 않은 것은?

  1. DXF 파일
  2. HPGL 파일
  3. gerber 파일
  4. schematic 파일
(정답률: 46%)
  • Schematic 파일은 회로도를 그리기 위한 파일로, PCB 제작 공정에 직접적으로 사용되지 않습니다. 반면, DXF 파일, HPGL 파일, gerber 파일은 PCB 디자인을 제작하기 위한 파일로, PCB 제작 공정에서 필수적으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. X-Y 플로터 등에서 처리 속도가 느린 주변기기와 컴퓨터시스템의 중간에서 시스템의 효율을 높일 수 있는 것은?

  1. 중간 증폭
  2. 데이터 버퍼
  3. 마우스
  4. 연산 장치
(정답률: 74%)
  • 데이터 버퍼는 처리 속도가 느린 주변기기와 컴퓨터 시스템의 중간에 위치하여, 데이터를 일시적으로 저장하고 처리 속도를 조절하여 시스템의 효율을 높일 수 있습니다. 따라서 X-Y 플로터 등에서 데이터 버퍼를 사용하면, 데이터 전송 속도가 느린 주변기기와 연산 장치 사이에서 데이터를 일시적으로 저장하고 처리 속도를 조절하여 시스템의 효율을 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 전자부품의 심벌기호 중에 정전압 다이오드(제너다이오드)는?

(정답률: 82%)
  • 제너다이오드는 양방향 전류가 흐르지 않도록 막아주는 다이오드이며, 이를 나타내는 심벌기호는 ""입니다. 이는 화살표가 하나만 있는 것으로, 양방향 전류가 흐르지 않는 것을 나타내기 때문입니다. 다른 보기들은 양방향 전류가 흐르는 것을 나타내는 심벌기호들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. PCB 아트워크 작업에서 포토 플로터를 작동시키는 명령의 사실상의 표준포맷으로, 대부분의 인쇄 기판 CAD의 최종 목적으로 출력하는 파일은?

  1. 필름 형식( film format)
  2. 배선 형식(router format)
  3. 거버 형식(gerber format)
  4. 레이어 형식(layer format)
(정답률: 80%)
  • 거버 형식은 PCB 아트워크 작업에서 포토 플로터를 작동시키는 명령의 사실상의 표준포맷으로, 대부분의 인쇄 기판 CAD의 최종 목적으로 출력하는 파일입니다. 이 파일은 PCB 제작 업체에서 사용되며, 각 레이어의 디자인 정보를 포함하고 있어 PCB 제작에 필요한 정보를 제공합니다. 따라서 거버 형식은 PCB 제작에 필수적인 파일 형식으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 핀의 배열이 두 줄로 평행하게 배열되어 있는 부품을 지칭하는 용어로 우수한 열 특성을 갖고 있는 IC 외형은?

  1. SMD
  2. SIP
  3. DIP
  4. PLCC
(정답률: 62%)
  • DIP는 Dual In-line Package의 약자로, 핀이 두 줄로 평행하게 배열되어 있습니다. 따라서 이 용어가 두 줄로 평행하게 배열된 부품을 지칭하는 용어로 사용됩니다. 다른 보기들은 핀 배열이 다르거나 형태가 다르기 때문에 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. artwork 필름을 제작할 때, PCB 제조 공정에서의 치수 변화를 보정하는 작업을 무엇이라 하는가?

  1. repairing
  2. plotting
  3. scaling
  4. modifying
(정답률: 58%)
  • PCB 제조 공정에서의 치수 변화를 보정하는 작업을 "scaling"이라고 합니다. 이는 PCB 제조 공정에서 생기는 치수 오차를 보정하여 원하는 크기로 제작하기 위한 작업입니다. 따라서 "scaling"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 제도 용지에 연필로 직접 그린 그림이나 컴퓨터로 작성한 최초의 도면은?

  1. 원도
  2. 트레이스도
  3. 복사도
  4. 축로도
(정답률: 83%)
  • 원도는 제도 용지에 연필로 직접 그린 최초의 도면이다. 다른 보기들은 모두 원도를 복사하거나 따라 그린 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 제도의 목적을 달성하기 위한 도면의 요건으로 옳지 않은 것은?

  1. 대상물의 도형과 함께 필요로 하는 크기, 모양, 자세, 위치의 정보를 포함하여야 한다.
  2. 도면의 정보를 명확하게 하기 위하여 복잡하고 어렵게 표현하여야 한다.
  3. 가능한 한 넓은 기술 분야에 걸쳐 정합성, 보편성을 가져야 한다.
  4. 복사 및 도면의 보존, 검색, 이용이 확실히 되도록 내용과 양식을 구비하여야 한다.
(정답률: 81%)
  • 도면의 정보를 명확하게 하기 위하여 복잡하고 어렵게 표현하여야 한다는 것은 옳지 않습니다. 도면은 대상물의 정보를 명확하게 전달하기 위한 수단이므로, 가능한 한 간단하고 명료하게 표현하는 것이 중요합니다. 이는 대상물의 제작 및 조립 등에서 오류를 방지하고, 생산성을 높이는 데에도 도움이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 전자기기의 패널을 설계 제도할 때 유의해야 할 사항으로 옳은 것은?

  1. 전원 코드는 배면에 배치한다.
  2. 패널 부품은 크기를 고려하지 않고 배치한다.
  3. 조작 빈도가 낮은 부품은 패널의 중앙이나 오른쪽에 배치한다.
  4. 장치의 외부와 연결되는 접속기가 있을 경우 가능한 패널의 위에 배치한다.
(정답률: 58%)
  • 전원 코드는 배면에 배치하는 이유는 안전성과 편의성 때문입니다. 전원 코드가 패널의 앞면에 위치하면 사용자가 실수로 걸리거나 물건에 감겨서 끊어질 가능성이 있습니다. 또한, 전원 코드가 패널의 뒷면에 위치하면 사용자가 쉽게 접근하여 연결할 수 있습니다. 따라서, 전원 코드는 패널의 배면에 배치하는 것이 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 한국산업표준(KS)에 의한 부분별 기호의 대분류 중 전기부문의 분류 기호는?

  1. KSA
  2. KSB
  3. KSC
  4. KSD
(정답률: 81%)
  • 전기부문의 분류 기호는 "KSC"입니다. 이는 "Korean Standard Classification"의 약자로, 한국산업표준에 따라 산업 분야를 분류하는 기호 체계 중 하나입니다. "KSA"는 농업, 임업 및 어업, "KSB"는 광업, "KSD"는 건설업을 나타내는 분류 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 표제란 축척이 1/2로 되어 있을 때, 실제 물체의 길이가 50[mm]인 경우 도면에 표시되는 길이는?

  1. 5[mm]
  2. 25[mm]
  3. 50[mm]
  4. 100[mm]
(정답률: 64%)
  • 표제 축척이 1/2이므로, 실제 길이의 반인 25[mm]가 도면에 표시됩니다. 이는 축척이 1/2이므로, 실제 길이를 2배 줄인 것과 같습니다. 따라서 50[mm]의 반인 25[mm]가 도면에 표시됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. CAD 소프트웨어의 실행 화면에서 커서의 좌표 위치나 사용 중인 도면 층의 이름 등 각종 정보가 표시되는 부분은?

  1. 상태줄
  2. 명령 영역
  3. 그리기 영역
  4. 도구 아이콘
(정답률: 72%)
  • 상태줄은 CAD 소프트웨어의 실행 화면에서 커서의 좌표 위치나 사용 중인 도면 층의 이름 등 각종 정보가 표시되는 부분입니다. 이는 사용자가 현재 작업 중인 상태를 파악하고, 필요한 정보를 빠르게 확인할 수 있도록 도와주는 역할을 합니다. 따라서 정답은 "상태줄"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 도면의 종류 중 사용목적에 따른 분류에 해당하지 않는 것은?

  1. 계획도
  2. 제작도
  3. 견적도
  4. 조립도
(정답률: 60%)
  • 조립도는 사용목적에 따른 분류가 아니라, 제품의 조립 순서와 방법을 설명하는 도면입니다. 따라서, 정답은 조립도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. PCB 설계의 입력 데이터로 사용되는 필수 파일로 패키지 명, 부품 명, 네트 명, 네트와 연결된 부품 핀, 네트와 핀, 부품 속성 등에 대한 정보를 갖고 있는 파일로 옳은 것은?

  1. 보고서(Report) 파일
  2. 네트리스트(Netlist) 파일
  3. 거버(Gerber) 파일
  4. 데이터 변환(DXF) 파일
(정답률: 75%)
  • 네트리스트 파일은 PCB 설계에서 사용되는 필수 파일로, 부품 명, 패키지 명, 네트 명, 네트와 연결된 부품 핀, 네트와 핀, 부품 속성 등에 대한 정보를 담고 있습니다. 이 파일은 PCB 설계를 위한 중요한 입력 데이터로 사용되며, PCB 디자인 소프트웨어에서 이 파일을 읽어서 PCB 레이아웃을 생성합니다. 따라서 네트리스트 파일은 PCB 설계에서 필수적인 파일입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 인쇄회로기판(PCB)을 사용하여 전자기기를 제작하였을 때 얻어지는 일반적인 특징 설명 중 옳지 않은 것은?

  1. 오배선의 우려가 많다.
  2. 대량 생산의 효과가 높다.
  3. 회로의 특성이 안정화된다.
  4. 제품의 균일성과 신뢰성이 높다.
(정답률: 80%)
  • "오배선의 우려가 많다."는 옳은 설명이 아닙니다. PCB를 사용하면 대량 생산의 효과가 높아지며, 회로의 특성이 안정화되어 제품의 균일성과 신뢰성이 높아집니다. 하지만 PCB를 설계할 때 오배선이 발생할 가능성이 있으므로 주의가 필요합니다. 오배선은 PCB의 설계나 제작 과정에서 발생하는 오류로, 회로의 동작을 방해하거나 파괴할 수 있습니다. 따라서 PCB 설계 시 오배선을 방지하기 위한 적절한 조치가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 인쇄회로기판(PCB)의 제작시 사용하는 동박의 두께는 일반적으로 어느 것을 가장 많이 사용하는가?

  1. 0.8 ~ 1.2[mm]
  2. 35 ~ 104[μm]
  3. 104 ~ 207[μm]
  4. 0.01 ~ 0.1[mm]
(정답률: 46%)
  • 인쇄회로기판(PCB)의 동박 두께는 전기적 특성과 기계적 강도를 고려하여 결정됩니다. 일반적으로 35 ~ 104[μm]의 두께를 가장 많이 사용하는 이유는, 이 범위 내에서 전기적 특성과 기계적 강도를 모두 충족시킬 수 있기 때문입니다. 또한, 이 범위 내에서 제작 비용도 상대적으로 저렴하며, 다양한 용도에 적용할 수 있기 때문에 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 레이저 빔 프린터와 같은 고속 프린터의 속도를 표시할 때 사용하는 단위는?

  1. CPS
  2. LPM
  3. PPM
  4. BPS
(정답률: 62%)
  • PPM은 "Pages Per Minute"의 약자로, 분당 페이지 출력 속도를 나타내는 단위입니다. 따라서 레이저 빔 프린터와 같은 고속 프린터의 출력 속도를 표시할 때 PPM을 사용합니다. CPS는 "Characters Per Second"의 약자로, 초당 문자 출력 속도를 나타내는 단위이며, LPM은 "Lines Per Minute"의 약자로, 분당 라인 출력 속도를 나타내는 단위입니다. BPS는 "Bits Per Second"의 약자로, 초당 비트 전송 속도를 나타내는 단위입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 데이터 저장장치에 속하지 않는 것은?

  1. FDD
  2. HDD
  3. CRT
  4. CD-RW
(정답률: 66%)
  • CRT는 데이터 저장장치가 아닌 출력장치입니다. FDD, HDD, CD-RW은 모두 데이터를 저장하는 장치이지만, CRT은 컴퓨터에서 생성된 이미지를 화면에 출력하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 모니터의 신호 방식에 따른 분류에 속하지 않는 것은?

  1. 아날로그(analog) 방식
  2. 디지털(digital) 방식
  3. 멀티싱크(multi sync) 방식
  4. 오프라인(off-line) 방식
(정답률: 67%)
  • 오프라인(off-line) 방식은 모니터의 신호 방식이 아니라, 프린터의 출력 방식 중 하나입니다. 따라서 모니터의 신호 방식에 따른 분류에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 기호의 명칭은?

  1. 가변 저항기
  2. 가변 콘덴서
  3. 고정 저항
  4. 스위치
(정답률: 74%)
  • 위의 기호는 "가변 콘덴서"를 나타냅니다. 이는 전기 회로에서 전기적인 용량을 가변적으로 조절할 수 있는 부품으로, 콘덴서의 용량을 변화시키는 역할을 합니다. 따라서 "가변 콘덴서"라는 명칭이 부여되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 부품 배치도의 작성 방법에 대한 설명으로 옳지 않은 것은?

  1. 균형 있게 배치한다.
  2. IC의 경우 1번 핀을 표시한다.
  3. 부품 상호간의 신호가 유도되도록 한다.
  4. 조정이 필요한 부품은 조작이 용이하도록 배치하여야 한다.
(정답률: 69%)
  • 부품 상호간의 신호가 유도되도록 한다는 설명이 옳지 않습니다. 이는 부품 배치도에서 가장 중요한 요소 중 하나이며, 부품들 간의 신호가 원활하게 전달되도록 배치하는 것을 의미합니다. 이를 위해 부품들 간의 거리와 방향, 신호선의 길이와 방향 등을 고려하여 배치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 전자 CAD에서 부품을 복사, 붙여 넣거나 편집하는 기능이 있는 메뉴는?

  1. File 메뉴
  2. Edit 메뉴
  3. Help 메뉴
  4. Option 메뉴
(정답률: 73%)
  • 부품을 복사, 붙여 넣거나 편집하는 기능은 편집 작업을 수행하는 메뉴에 속하므로 "Edit 메뉴"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 CAD의 특징으로 볼 수 없는 것은?

  1. 작성된 도면의 정보를 기계에 직접 적용시킬 수 있다.
  2. 직선과 곡선의 처리, 도형과 그림의 이동, 회전 등이 자유롭다.
  3. 3차원 도형을 임의의 방향으로 표현할 수 있고, 숨은 선의 처리가 용이하다.
  4. 자주 쓰는 도형, 부품 등을 매크로에 정의하여 쓸 수 있으나, 하나의 도면을 다시 재생할 수는 없다.
(정답률: 70%)
  • 작성된 도면의 정보를 기계에 직접 적용시킬 수 있다는 것은 CAD의 특징 중 하나입니다. 하지만 자주 쓰는 도형, 부품 등을 매크로에 정의하여 쓸 수 있으나, 하나의 도면을 다시 재생할 수는 없다는 것은 CAD의 특징이 아니라 단점입니다. 이는 CAD에서 작성된 도면은 수정이 어렵다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 회로도 작성 시 고려할 사항으로 옳지 않은 것은?

  1. 신호의 흐름은 도면의 왼쪽에서 오른쪽으로, 위에서 아래로 그린다.
  2. 주회로와 보조회로가 있는 경우에는 주 회로를 중심으로 그린다.
  3. 대각선과 곡선은 최단거리 기준으로 자주 사용하여야 한다.
  4. 선과 선이 전기적으로 접속되는 곳에는 “ㆍ”표시를 한다.
(정답률: 72%)
  • "대각선과 곡선은 최단거리 기준으로 자주 사용하여야 한다."가 옳지 않은 것은, 대각선과 곡선이 항상 최단거리가 아니기 때문입니다. 따라서, 회로도 작성 시에는 최단거리를 따르는 것이 아니라, 회로의 구성과 가독성을 고려하여 대각선과 곡선을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 설계자의 의도를 작업자에게 전달시켜 요구하는 물품을 정확하게 만들기 위해 사용되는 도면은?

  1. 공정도
  2. 설명도
  3. 승인도
  4. 제작도
(정답률: 70%)
  • 제작도는 설계자의 의도를 작업자에게 전달하여 요구하는 물품을 정확하게 만들기 위해 사용되는 도면입니다. 다른 보기들은 각각 공정의 순서와 방법, 제품의 기능과 구성 등을 설명하는 도면이지만, 제작도는 실제 제품을 만들기 위한 구체적인 치수와 형상, 재료 등을 나타내는 도면입니다. 따라서 제작도가 가장 정확하고 필수적인 도면입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 그림의 논리 게이트 명칭은?

  1. AND gate
  2. OR gate
  3. NAND gate
  4. NOR gate
(정답률: 79%)
  • 이 그림은 두 개의 입력(A, B)과 하나의 출력(Y)을 가지는 논리 게이트를 나타내고 있습니다. 입력 A와 B가 모두 0일 때만 출력 Y가 1이 되는 것으로 보아, 이는 논리합(NOT OR)의 반대인 논리곱(NOT AND)을 나타내는 게이트입니다. 이러한 논리곱의 반대를 나타내는 게이트를 NOR gate라고 합니다. 따라서 정답은 "NOR gate"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 마일러 콘덴서에는 용량치가 숫자로 쓰여 있다. 104K 는 얼마인가?

  1. 0.01[μF], ±10%
  2. 0.1[μF], ±10%
  3. 1[μF], ±10%
  4. 10[μF], ±10%
(정답률: 66%)
  • 104K는 10과 4 옆에 있는 K가 1000을 의미하는 것으로, 10×1000+4=10004pF=10.004nF=0.01[μF]이다. 따라서 "0.1[μF], ±10%"은 용량치가 0.1[μF]이고 허용오차가 ±10%인 것이 아니라, 정답은 "0.01[μF], ±10%"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 「컴퓨터 지원 설계」의 약자로 옳은 것은?

  1. CAD
  2. CAM
  3. CAE
  4. CNC
(정답률: 81%)
  • CAD는 "Computer-Aided Design"의 약자로, 컴퓨터를 이용하여 제품이나 시스템 등을 설계하는 기술을 말합니다. 따라서 "컴퓨터 지원 설계"의 약자로 적합합니다. CAM은 "Computer-Aided Manufacturing", CAE는 "Computer-Aided Engineering", CNC는 "Computer Numerical Control"의 약자로 각각 제조, 공학, 제어 분야에서 사용되는 기술을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
