1과목: 기계가공법 및 안전관리(대략구분)

1. 연삭숫돌 구성의 3요소에 속하지 않는 것은?

  1. 입자
  2. 결합도
  3. 기공
  4. 결합제
(정답률: 75%)
  • 연삭숫돌을 구성하는 3요소는 입자, 결합제, 기공입니다. 결합도는 구성 요소가 아니라 결합제의 강도를 나타내는 성질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 여러 개의 절삭날을 일직선상에 배치한 절삭공구를 사용하여 1회의 통과로 구멍의 내면을 가공하는 공작기계는?

  1. 세이퍼
  2. 슬로터
  3. 브로칭 머신
  4. 플레이너
(정답률: 69%)
  • 브로칭 머신은 여러 개의 절삭날이 일직선상에 배치된 브로치 공구를 사용하여 한 번의 통과로 구멍의 내면이나 복잡한 형상을 가공하는 공작기계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 화학적 가공시 용해현상을 가공법으로 이용할 때 필요한 구비조건이 아닌 것은?

  1. 용해가 느릴 것
  2. 안전과 위생 면에서 위험방지가 가능할 것
  3. 균일한 용해속도를 얻고 제어가 쉬울 것
  4. 용해를 임의의 부분에 집중시킬 수 있을 것
(정답률: 87%)
  • 화학적 가공의 용해현상을 이용할 때는 가공 효율과 생산성을 높이기 위해 용해 속도가 빨라야 합니다.

    오답 노트
    용해가 느릴 것: 가공 시간이 길어져 효율이 떨어지므로 부적절함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 보통 선반의 부속품 중 조(Jaw)의 수가 3개인 척은?

  1. 단동척
  2. 마그네틱척
  3. 연동척
  4. 콜릿척
(정답률: 78%)
  • 연동척은 조(Jaw)의 수가 3개이며, 하나의 핸들을 조작하면 3개의 조가 동시에 움직여 공작물을 중심에 맞게 고정하는 특징이 있습니다.

    오답 노트
    단동척: 조가 4개이며 각각 개별적으로 조절함
    마그네틱척: 자석의 힘을 이용해 고정함
    콜릿척: 엔드밀과 같은 얇은 공구를 고정함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 드릴가공의 불량원인이 아닌 것은?

  1. 절삭날의 양쪽 길이가 다를 때
  2. 가공물의 재질이 균일할 때
  3. 주축 베어링이 마모되어 있을 때
  4. 주축이 테이블과 경사져 있을 때
(정답률: 87%)
  • 드릴 가공 시 가공물의 재질이 균일한 것은 가공 품질을 일정하게 유지하는 긍정적인 요인이므로 불량의 원인이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 중 절삭 유제에 대한 설명으로 적합하지 않는 것은?

  1. 냉각성이 우수해야 한다.
  2. 고온에서 쉽게 연소하여야 한다.
  3. 윤활성이 커야 한다.
  4. 정밀도 저하를 방지해야 한다.
(정답률: 88%)
  • 절삭유는 가공 시 발생하는 마찰열을 식혀야 하므로 냉각성이 우수해야 하며, 고온에서 쉽게 연소되면 화재 위험 및 성능 저하가 발생하므로 연소되지 않아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 입방정 질화붕소의 미결정을 결합제를 사용하여 초고압 고온에서 인공 합성한 공구재료로 경도가 다이아몬드의 3/2정도인 것은?

  1. 초경합금
  2. 세라믹공구
  3. CBN(cubic boron nitride)공구
  4. 피복초경합금
(정답률: 65%)
  • CBN(cubic boron nitride)공구는 입방정 질화붕소 미결정을 결합제로 합성한 재료로, 다이아몬드 다음으로 경도가 매우 높은 초고경도 공구재료입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 밀링가공에서 커터의 회전 방향과 반대방향으로 일감을 이송하는 절삭은 무엇인가?

  1. 하향절삭
  2. 상향절삭
  3. 비틀림절삭
  4. 치형절삭
(정답률: 75%)
  • 커터날의 회전 방향과 일감의 이송 방향이 서로 반대인 절삭 방식을 상향절삭이라고 합니다.

    오답 노트
    하향절삭: 커터날의 회전 방향과 일감의 이송 방향이 같은 방향임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 연삭 작업의 안전사항으로 틀린 것은?

  1. 연삭숫돌을 고정시키는 플랜지는 좌우 동형으로 숫돌차의 바깥지름 1/5 이상의 것을 사용한다.
  2. 연삭숫돌은 작업시간 전에 외관검사를 실시한다.
  3. 측면을 사용하는 것이 목적인 연삭숫돌 외의 연삭작업은 측면을 사용하여서는 아니 된다.
  4. 숫돌을 목재해머로 가볍게 두들겨 소리로 이상 유무를 확인한다.
(정답률: 59%)
  • 연삭숫돌을 고정하는 플랜지는 좌우 동형이어야 하며, 그 지름은 숫돌 지름의 $1/3 \sim 1/2$ 크기인 것을 사용해야 안전합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 구성인선의 생성부터 완료되는 순서가 맞는 것은?

  1. 발생 → 성장 → 분열 → 탈락
  2. 성장 → 발생 → 분열 → 탈락
  3. 분열 → 발생 → 성장 → 탈락
  4. 분열 → 성장 → 발생 → 탈락
(정답률: 84%)
  • 구성인선은 바이트 날 끝에 칩이 녹아 붙는 발생 단계부터 시작하여, 크기가 커지는 성장, 이후 분열을 거쳐 최종적으로 탈락하는 순서로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(대략구분)

11. 표면의 줄무늬 방향기호에 대한 설명으로 맞는 것은?

  1. X : 가공에 의한 컷의 줄무늬 방향이 투상면에 직각
  2. Y : 가공에 의한 컷의 줄무늬 방향이 투상면에 평행
  3. C : 가공에 의한 컷의 줄무늬 방향이 중심에 동심원 모양
  4. R : 가공에 의한 컷의 줄무늬 방향이 투상면에 교차 또는 경사
(정답률: 79%)
  • 표면의 줄무늬 방향기호에서 C는 가공에 의한 컷의 줄무늬 방향이 중심에 동심원 모양인 경우를 나타냅니다.

    오답 노트
    X: 두 방향으로 교차
    Y: 투상면에 평행
    R: 방사형
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 기계제도에서 도형의 생략에 관한 설명 중 틀린 것은?

  1. 대칭도형을 생략할 경우 대칭 중심선의 한쪽 도형만을 그리고, 그 대칭 중심선의 양끝 부분에 가는 선으로 동그라미(대칭기호)를 그린다.
  2. 대칭도형을 생략할 경우 한쪽 도형을 대칭 중심선을 조금 넘은 부분까지 그릴 수 있다. 다만 이 경우 대칭기호를 생략할 수 있다.
  3. 같은 종류, 같은 모양의 것이 다수 줄지어 있는 반복 도형을 생략하는 경우 실형 대신 그림기호를 피치선과 중심선과의 교점에 기입한다.
  4. 중간 부분을 생략할 경우 생략된 중간부분을 파단선으로 나타내서 생략할 수 있으며, 요점만을 도시하는 경우, 혼동될 염려가 없을 때는 파단선을 생략하여도 된다.
(정답률: 41%)
  • 대칭도형을 생략할 때 대칭 중심선의 양끝 부분에는 동그라미가 아니라 2개의 평행한 가는 실선을 그려 대칭기호를 표시해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 호칭치수가 20mm 이고 피치가 2mm 인 미터 가는나사의 표시법으로 옳은 것은?

  1. M20x2
  2. M20-2
  3. M20 P2
  4. M20 (2)
(정답률: 78%)
  • 미터 가는나사의 표시법은 '나사 종류(M) 호칭지름 $\times$ 피치' 순으로 표기하는 것이 원칙입니다.
    ① [기본 공식] $\text{M}(\text{호칭지름}) \times (\text{피치})$
    ② [숫자 대입] $\text{M}20 \times 2$
    ③ [최종 결과] $\text{M}20 \times 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 그림과 같은 입체도의 화살표 방향이 정면도일 때, 우측면도로 가장 적합한 투상도는?

(정답률: 90%)
  • 제시된 입체도 에서 화살표 방향을 정면으로 보았을 때, 오른쪽에서 바라본 형상을 투상해야 합니다. 우측면도에서는 정면의 돌출부와 내부의 꺾인 형상이 투영되어 와 같은 모양이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 구멍의 최대 치수가 축의 최소 치수보다 작은 경우이며, 항상 죔새가 생기는 끼워 맞춤으로 분해조립이 불필요한 영구 조립부품에 적용하는 끼워 맞춤은?

  1. 억지 끼워 맞춤
  2. 중간 끼워 맞춤
  3. 헐거운 끼워 맞춤
  4. 게이지 제작 끼워 맞춤
(정답률: 82%)
  • 구멍의 최대 치수가 축의 최소 치수보다 작으면, 조립 시 항상 죔새가 발생하여 강제로 끼워 넣어야 합니다. 이러한 방식은 분해 조립이 필요 없는 영구 조립 부품에 사용하는 억지 끼워 맞춤의 특징입니다.

    오답 노트
    헐거운 끼워 맞춤: 항상 틈새가 생겨 부드럽게 움직이는 조립
    중간 끼워 맞춤: 공차 범위에 따라 틈새나 죔새가 모두 발생할 수 있는 조립
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 그림에서 기준 치수 Φ50 구멍의 최대실체치수(MMS)는 얼마인가?

  1. ø49.8
  2. ø50
  3. ø50.2
  4. ø49.7
(정답률: 63%)
  • 최대실체치수(MMS)란 재료가 가장 많이 남아있는 상태의 치수를 말합니다. 구멍의 경우, 지름이 가장 작을 때 재료가 가장 많이 남게 되므로 하한 치수를 적용합니다.
    ① [기본 공식] $\text{MMS} = \text{기준 치수} - \text{공차}$
    ② [숫자 대입] $\text{MMS} = 50 - 0.2$
    ③ [최종 결과] $\text{MMS} = 49.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 기계가공 도면에서 지시선으로 인출하여 표기한 치수가 '30 - 12드릴' 일 올바른 해독은?

  1. 구멍의 지름이 30mm이며, 구멍의 수가 12개이다.
  2. 구멍의 지름을 12mm로 하여, 30mm 깊이 까지 드릴작업한다.
  3. 구멍의 지름이 12mm이며, 구멍의 수가 30개이다.
  4. 구멍의 지름을 30mm로 하여, 12mm 깊이까지 드릴작업한다.
(정답률: 69%)
  • 기계가공 도면에서 '수량-치수' 형태로 표기된 지시선은 앞의 숫자가 구멍의 개수를, 뒤의 숫자가 구멍의 지름을 의미합니다. 따라서 30-12드릴은 구멍의 지름이 $12\text{mm}$이며, 구멍의 수가 30개임을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 그림의 도면에서 기준면으로 가장 적합한 면은?

  1. A
  2. B
  3. C
  4. D
(정답률: 77%)
  • 도면 에서 모든 치수선이 시작되는 기점이 되는 면 A가 기준면으로 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 도면과 가이 위치도를 규제하기 위하여 B 치수에 이론적으로 정확한 치수를 기입한 것은?

  1. (100)
  2. 100
  3. 100
(정답률: 74%)
  • 이론적으로 정확한 치수는 치수 숫자에 사각형 틀을 둘러서 표시합니다.

    오답 노트
    (100): 참고 치수
    100: 비례 척도가 아닌 치수
    100: 치수의 취소
    정답:
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 선의 종류 중에서 물체의 보이지 않는 부분의 형상을 나타내는 것은?

  1. 굵은 1점 쇄선
  2. 가는 1점 쇄선
  3. 가는 2점 쇄선
  4. 가는 파선 또는 굵은 파선
(정답률: 56%)
  • 물체의 보이지 않는 부분의 형상을 나타내는 숨은선은 가는 파선 또는 굵은 파선으로 작성합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 공압회로 구성에 사용되는 시간지연 밸브의 구성요소와 관계없는 것은?

  1. 압력 증폭기
  2. 공기 탱크
  3. 3/2-way 방향제어밸브
  4. 속도조절밸브
(정답률: 52%)
  • 시간지연 밸브는 공기 탱크, 3/2-way 방향제어밸브, 속도조절밸브를 조합하여 구성하므로 압력 증폭기는 관계가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 기계적 에너지를 유압 에너지로 바꾸는 유압기기는?

  1. 공기 압축기
  2. 유압 펌프
  3. 오일 탱크
  4. 유압제어 밸브
(정답률: 81%)
  • 유압 펌프는 전기 모터와 같은 기계적 에너지를 입력받아 작동유에 압력을 가함으로써 유압 에너지로 변환시키는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 어느 게이지의 압력이 8kgf/cm2 이었다면 절대압력은 약 몇 kgf/cm2 인가?

  1. 8.0332
  2. 9.0332
  3. 10.0332
  4. 11.0332
(정답률: 69%)
  • 절대압력은 측정된 게이지 압력에 표준 대기압을 더하여 계산합니다.
    ① [기본 공식] $P_{abs} = P_{gauge} + P_{atm}$
    ② [숫자 대입] $P_{abs} = 8 + 1.0332$
    ③ [최종 결과] $P_{abs} = 9.0332$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 어큐뮬레이터(축압기)의 용도로 적당하지 않은 것은?

  1. 맥동 제거
  2. 압력 보상
  3. 작동유 점도 향상
  4. 유압 에너지 축적
(정답률: 69%)
  • 어큐뮬레이터는 유압 에너지를 저장하거나 맥동 제거, 충격 완충, 압력 보상 등을 위해 사용되는 장치입니다. 작동유의 점도는 온도나 오일의 성질에 의해 결정되며 축압기로는 조절할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 중 공압장치의 특징으로 옳지 않은 것은?

  1. 동력전달 방법이 간단하다.
  2. 힘의 증폭이 용이하다.
  3. 균일한 속도를 얻기 쉽다.
  4. 에너지의 축적이 용이하다.
(정답률: 64%)
  • 공압장치는 공기의 압축성 때문에 부하 변동에 따라 속도가 변하므로 균일한 속도를 얻기 어렵습니다.

    오답 노트
    동력전달 방법 간단, 힘의 증폭 용이, 에너지 축적 용이: 공압장치의 대표적인 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 유압 모터 중 구조면에서 가장 간단하며 출력 토크가 일정하고, 정회전과 역회전이 가능한 모터는?

  1. 기어모터
  2. 베인모터
  3. 회전 피스톤 모터
  4. 요동 모터
(정답률: 60%)
  • 기어모터는 구조가 매우 간단하여 산업 현장에서 널리 사용되며, 출력 토크가 일정하고 정·역회전이 모두 가능하다는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 보일의 법칙에 대한 설명으로 올바른 것은?

  1. 기체의 압력을 일정하게 유지하면서 체적 및 온도가 변화할 때, 체적과 온도는 서로 비례한다.
  2. 정지 유체 내의 점에 작용하는 압력의 크기는 모든 방향으로 같게 작용한다.
  3. 기체의 온도를 일정하게 유지하면서 압력 및 체적이 변화할 때, 압력과 체적은 서로 반비례한다.
  4. 기체의 압력, 체적, 온도 세가지가 모두 변화할 때는 압력, 체적, 온도는 서로 비례한다.
(정답률: 73%)
  • 보일의 법칙은 기체의 온도가 일정할 때, 압력과 체적은 서로 반비례한다는 법칙입니다.
    $$P_{1}V_{1} = P_{2}V_{2}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 공기압 기호의 명칭은?

  1. 단동 실린더
  2. 복동 실린더
  3. 요동(회전) 실린더
  4. 공압 모터
(정답률: 79%)
  • 제시된 기호 는 공기 공급라인과 배기라인이 양측에 모두 존재하여 피스톤을 양방향으로 구동할 수 있는 복동 실린더를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 주회로의 압력보다 저압으로 감압시켜 분기회로 구성에 사용되는 밸브의 명칭은 무엇인가?

  1. 시퀀스 밸브
  2. 체크 밸브
  3. 감압 밸브
  4. 무부하 밸브
(정답률: 84%)
  • 주회로의 압력을 낮추어 분기회로에 일정한 저압을 공급하는 역할을 하는 밸브는 감압 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 나사형 회전자가 서로 맞물려 회전하면서 연속적으로 압축공기를 생산하는 압축기는?

  1. 격판 압축기
  2. 베인 압축기
  3. 루트 블로어 압축기
  4. 스크류 압축기
(정답률: 70%)
  • 나사 모양의 회전자가 서로 맞물려 회전하며 공기를 압축하여 연속적으로 생산하는 방식은 스크류 압축기의 핵심 작동 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 메카트로닉스 일반(대략구분)

31. 자동화시스템을 구성하는 주요 3요소가 아닌 것은?

  1. 센서
  2. 네트워크
  3. 프로세서
  4. 액추에이터
(정답률: 77%)
  • 자동화시스템을 구성하는 핵심 3요소는 정보를 감지하는 센서, 판단 및 제어를 수행하는 프로세서, 실제 동작을 일으키는 액추에이터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 매우 큰 힘을 발생시킬 수 있고, 회전력과 직선력으로 사용할 수 있는 로봇 동력원은?

  1. 공기압식 동력원
  2. 전기식 동력원
  3. 유압식 동력원
  4. 기계식 동력원
(정답률: 62%)
  • 유압식 동력원은 기름의 압력을 이용하므로 매우 큰 힘을 발생시킬 수 있으며, 이를 통해 강력한 회전력과 직선력을 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 자동제어의 장점으로 옳지 않은 것은?

  1. 제품의 품질이 균일화되어 불량품이 감소한다.
  2. 연속 작업이 가능하다.
  3. 위험한 사고의 방지가 가능하다.
  4. 저속작업만 가능하다.
(정답률: 88%)
  • 자동제어 시스템은 사람의 개입 없이 고속으로 정밀한 작업이 가능하므로 저속작업만 가능하다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 PLC에서 사용하는 프로그래밍 방식이 아닌 것은?

  1. 래더도 방식
  2. 명령어 방식
  3. 논리도 방식
  4. 클램프 방식
(정답률: 72%)
  • PLC 프로그래밍 방식에는 래더도 방식, 명령어 방식, 논리도 방식 등이 사용됩니다.

    오답 노트
    클램프 방식: 프로그래밍 방식이 아닌 기계적 고정 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 작업내용을 미리 프로그램으로 작성하여 로봇의 동작을 결정하는 로봇은?

  1. 플레이 백 로봇
  2. NC 로봇
  3. 지능로봇
  4. 링크로봇
(정답률: 63%)
  • NC 로봇은 수치 제어(Numerical Control) 가공 프로그램을 통해 수치를 입력함으로써 로봇의 동작을 결정하고 자동으로 가공할 수 있는 로봇입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 자동화의 목적과 관계가 적은 것은?

  1. 생산성 향상
  2. 품질의 균일화
  3. 원가 절감
  4. 고용의 촉진
(정답률: 83%)
  • 자동화의 주된 목적은 생산성 향상, 품질 균일화, 원가 절감을 통해 효율을 극대화하는 것입니다. 자동화가 진행되면 기계가 사람의 노동을 대체하므로 인력 수요가 감소하여 고용의 촉진과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. PLC 회로도 프로그램 방식 중 접점의 동작 상태를 회로도상에서 모니터링 할 수 있는 것은?

  1. 명령어 방식
  2. 로직 방식
  3. 래더도 방식
  4. 플로차트 방식
(정답률: 74%)
  • 래더도 방식은 전기 회로도와 유사한 사다리 모양의 그래픽 언어를 사용하여, 접점의 온/오프 동작 상태를 시각적으로 즉시 모니터링할 수 있는 PLC 프로그램 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 고속도로의 과적차량을 검출하기 위해 사용할 센서로 적합한 것은?

  1. 바리스터
  2. 로드셀
  3. 리졸버
  4. 홀소자
(정답률: 79%)
  • 로드셀은 하중(무게)을 전기적 신호로 변환하는 센서로, 차량의 무게를 측정하여 과적 여부를 판단하는 데 가장 적합합니다.

    오답 노트
    바리스터: 과전압 보호 소자
    리졸버: 회전 각도 검출 센서
    홀소자: 자기장 검출 센서
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 자동제조 시스템을 구성하는 주요 생산설비에 포함되지 않는 것은?

  1. 가공설비
  2. 조립설비
  3. 운반설비
  4. 일정계획설비
(정답률: 80%)
  • 자동제조 시스템의 생산설비는 물리적인 가공, 조립, 운반을 수행하는 하드웨어 설비를 의미합니다. 일정계획설비는 생산 관리 및 운영을 위한 소프트웨어적 계획 단계에 해당하므로 물리적 생산설비에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 금속체나 자성체에서 발생되는 전계나 자계의 변화를 감지하여 접점을 개폐하며 물체와 직접 접촉하지 않고 검출하는 스위치는?

  1. 근접스위치
  2. 전자계전기
  3. 광전스위치
  4. 리밋스위치
(정답률: 59%)
  • 근접스위치는 금속체나 자성체에서 발생하는 전계 또는 자계의 변화를 감지하여, 물체와 직접 접촉하지 않고도 검출하여 접점을 개폐하는 스위치입니다.

    오답 노트
    리밋스위치: 물체와 직접 접촉하여 검출함
    광전스위치: 빛의 투과나 반사를 이용하여 검출함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 어떤 목적의 상태 또는 결과를 얻기 위해 대상에 필요한 조작을 가하는 것은?

  1. 프로그램
  2. 제어
  3. 센서
  4. 서보기구
(정답률: 73%)
  • 제어란 어떤 목적의 상태나 결과를 얻기 위해 대상에 필요한 조작을 가하여 원하는 상태로 만드는 것을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 미리 정해 놓은 순서나 일정한 논리에 의하여 정해진 순서에 따라 제어의 각 단계를 차례로 진행하는 제어를 무엇이라 하는가?

  1. ON-OFF 제어
  2. 시퀀스 제어
  3. 자동조정
  4. 프로세스 제어
(정답률: 89%)
  • 시퀀스 제어는 미리 정해진 순서나 논리에 따라 제어 단계가 차례대로 진행되는 제어 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 공장 내의 생산현장에서 사람이 없이 무인으로 생산물을 운반하는 무인운반차를 무엇이라 하는가?

  1. CIM
  2. FMS
  3. AGV
  4. MAP
(정답률: 79%)
  • AGV(Automatic Guided Vehicle)는 공장 내 생산 현장에서 사람이 없이 무인으로 물품을 운반하는 무인운반차를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 감지기, 측정 장치 등과 같이 제어대상으로부터 나오는 출력을 측정하여 기준입력과 비교할 수 있게 하여 주는 것은?

  1. 제어 요소
  2. 제어 신호
  3. 시간지연 요소
  4. 되먹임 요소
(정답률: 76%)
  • 되먹임 요소(피드백)는 제어 대상의 출력값을 측정하여 기준 입력과 비교함으로써 오차를 줄이고 정밀한 제어를 가능하게 하는 핵심 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. PLC 구성 중 시퀀스회로의 프로그램 내용을 기록 저장하는 곳은?

  1. 중앙처리장치(CPU)
  2. 입·출력부
  3. 기억부(Memory)
  4. 전원부
(정답률: 85%)
  • PLC의 구성 요소 중 사용자가 작성한 시퀀스 제어 프로그램과 각종 데이터, 파라미터 등을 기록하고 저장하는 역할을 담당하는 곳은 기억부(Memory)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

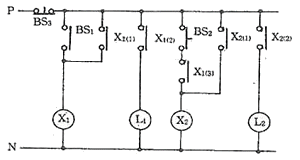

46. 다음 그림과 같은 회로는 무슨 회로인가?

  1. 쌍대 회로
  2. 신입신호 우선 제어회로
  3. 우선동작 순차 제어회로
  4. 동작 지연 타이머 회로
(정답률: 65%)
  • 제시된 회로는 $BS_1$이 먼저 작동하여 $X_1$이 자기유지되어야만 이후 $BS_2$를 눌렀을 때 $X_2$가 작동할 수 있는 구조입니다. 즉, 정해진 순서대로 동작해야 하는 우선동작 순차 제어회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 계전기 자신의 접점에 의하여 작동회로를 구성하고, 스스로 작동을 유지하는 회로는?

  1. 순간동작 회로
  2. 우선접점 회로
  3. 일치 회로
  4. 자기유지 회로
(정답률: 91%)
  • 릴레이가 여자되었을 때 자신의 접점을 이용하여 전원을 계속 공급함으로써, 외부 입력이 사라져도 스스로 작동 상태를 유지하는 회로를 자기유지 회로라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 그 의미가 다른 하나는?

(정답률: 67%)
  • 타이밍 차트를 분석하면 , , 는 입력 A 또는 B 중 하나만 1이어도 출력 X가 0이 되는 OR 논리 구조를 보이지만, 는 입력과 출력이 서로 반전되는 NOT 논리를 나타내므로 의미가 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 아래의 그림 기호는 어떤 접점을 나타낸 것인가?

  1. 수동 조작 자동 복귀 접점
  2. 조작 스위치 잔류 접점
  3. 한시 동작 접점
  4. 기계적 접점
(정답률: 61%)
  • 제시된 기호는 조작 스위치를 눌렀을 때 접점이 동작하고, 손을 떼어도 그 상태를 유지하는 조작 스위치 잔류 접점을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 인터록(Inter-lock)회로를 바르게 설명한 것은?

  1. 기기의 보호나 작업자의 안전을 위해 기기의 동작상태를 나타내는 접점을 사용하여 관련된 기기의 동작을 금지하는 회로
  2. 정해진 순서에 따라 차례로 압력되었을 때에만 동작하는 회로
  3. 릴레이 자기 자신의 접점을 이용하여 출력을 유지하는 회로
  4. 두 입력의 상태가 같을 때에만 출력이 나타나는 회로
(정답률: 82%)
  • 인터록 회로는 기기의 보호나 작업자의 안전을 위해 특정 기기가 동작 중일 때 관련된 다른 기기의 동작을 금지하는 회로입니다.

    오답 노트
    정해진 순서에 따라 동작하는 회로: 시퀀스 회로
    자기 자신의 접점으로 출력을 유지하는 회로: 자기유지 회로
    두 입력 상태가 같을 때만 출력이 나타나는 회로: XNOR 회로(또는 조건에 따라 AND 회로)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. RS플립플롭에서 불확실한 출력상태를 정의하여 사용할 수 있도록 개량된 것은?

  1. JK플립플롭
  2. 비동기식 RS플립플롭
  3. T플립플롭
  4. D플립플롭
(정답률: 61%)
  • RS플립플롭은 입력이 모두 1일 때 출력 상태가 불확실해지는 단점이 있습니다. 이를 보완하여 입력이 모두 1일 때 이전 상태를 반전(Toggle)시키거나 정의된 동작을 수행하도록 개량한 것이 JK플립플롭입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 디음 불 대수의 공식 중 옳지 않은 것은?

  1. 1 + X = 1
  2. X·X = 1
  3. X + X = X
  4. X·1 = X
(정답률: 59%)
  • 불 대수의 기본 법칙에 따라 동일한 변수의 논리곱은 자기 자신이 되어야 합니다.
    $$X \cdot X = X$$

    오답 노트
    X·X = 1: 불 대수 법칙에 위배됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 동작순서의 시간적 변화를 알기 쉽게 나타낸 도면으로 동작 순서표로도 불리는 시퀀스 제어계의 표시도면은?

  1. 블록선도
  2. 플로차트
  3. 타임차트
  4. 논리 회로도
(정답률: 64%)
  • 동작 순서의 '시간적 변화'를 시각적으로 나타내어 동작 순서표라고도 부르는 도면은 타임차트입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 회로도의 설명으로 가장 옳은 것은?

  1. PB1을 누르면 R2가 여자된다.
  2. PB2을 누르면 R3가 여자된다.
  3. PB2을 누르고 PB3를 누르면 R3가 여자된다.
  4. PB1을 누르고 PB2를 누르고 PB3를 눌러야 R3가 여자된다.
(정답률: 76%)
  • 회로도를 분석하면 $R1$, $R2$, $R3$ 모두 자기유지 회로가 구성되어 있지 않습니다. 따라서 $R3$를 여자시키기 위해서는 $R1$을 여자시키기 위한 $PB1$, $R2$를 여자시키기 위한 $PB2$, 그리고 최종적으로 $R3$를 작동시키는 $PB3$가 동시에 눌려 전류 경로가 형성되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 시퀀스제어의 출력부에 해당되지 않는 것은?

  1. 광 센서
  2. 표시램프
  3. 솔레노이드
  4. 모터
(정답률: 64%)
  • 출력부는 제어 신호를 받아 실제로 동작을 수행하는 구동부(액추에이터)를 의미합니다. 광 센서는 외부 상태를 감지하여 입력 신호를 생성하는 검출부(센서)에 해당합니다.

    오답 노트
    표시램프, 솔레노이드, 모터: 제어 결과가 나타나는 출력 장치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 그림과 같은 계전기 접점회로와 같은 논리식은?

  1. X+Y'
  2. X + Y
  3. X'+Y
  4. X·Y
(정답률: 58%)
  • 제시된 회로는 세 개의 병렬 경로로 구성되어 있습니다. 첫 번째 경로는 $X$와 $Y$의 직렬 연결($X \cdot Y$), 두 번째 경로는 $X$와 $\bar{Y}$의 직렬 연결($X \cdot \bar{Y}$), 세 번째 경로는 $\bar{X}$와 $Y$의 직렬 연결($\bar{X} \cdot Y$)입니다. 이를 합치면 다음과 같습니다.
    $$X \cdot Y + X \cdot \bar{Y} + \bar{X} \cdot Y = X(Y + \bar{Y}) + \bar{X} \cdot Y = X + \bar{X} \cdot Y = (X + \bar{X})(X + Y) = X + Y$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 시퀀스제어의 주요 장점으로 거리가 먼 것은?

  1. 제품의 품질이 균일화되고 향상되어 불량품이 감소된다.
  2. 생산속도가 증가된다.
  3. 작업의 확실성이 보장된다.
  4. 피드백에 의한 목표값과의 비교에 의해 오차수정이 가능하다.
(정답률: 66%)
  • 시퀀스 제어는 미리 정해진 순서에 따라 단계적으로 진행되는 오픈 루프 제어 방식입니다. 피드백에 의한 목표값과의 비교 및 오차 수정은 폐루프 제어인 피드백 제어의 핵심 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 그림의 게이트 회로의 출력을 나타내는 것은?

  1. (A+B)'
  2. A + B
  3. (AㆍB)'
  4. A·B
(정답률: 34%)
  • 입력 $A$와 $B$가 각각 NOT 게이트를 거쳐 $\bar{A}$와 $\bar{B}$가 되고, 이들이 NOR 게이트로 입력되는 구조입니다. 이를 논리식으로 나타내면 $(\bar{A} + \bar{B})'$이며, 드모르간 정리를 적용하면 다음과 같습니다.
    $$(\bar{A} + \bar{B})' = \bar{\bar{A}} \cdot \bar{\bar{B}} = A \cdot B$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 유접점 방식과 비교하여 무접점 방식의 특징 설명으로 틀린 것은?

  1. 동작 속도가 늦다.
  2. 전기적 노이즈에 약하다.
  3. 수명이 길다.
  4. 열(높은 온도)에 약하다.
(정답률: 70%)
  • 무접점 방식은 물리적인 접점의 이동이 없기 때문에 유접점 방식보다 동작 속도가 훨씬 빠릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 전자계전기의 동작에서 코일이 여자 되면 닫히는 접점은?

  1. a 접점
  2. b 접점
  3. c 접점
  4. 한시 b 접점
(정답률: 74%)
  • a 접점은 평상시에는 열려 있다가 코일이 여자(전원이 공급)되면 닫히는 상시 개방 접점입니다.

    오답 노트
    b 접점: 평상시 닫혀 있다가 여자 시 열리는 상시 폐쇄 접점
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
