생산자동화기능사 필기 기출문제복원 (2012-07-22)

생산자동화기능사
(2012-07-22 기출문제)

목록

1과목: 기계가공법 및 안전관리(대략구분)

1. 다음 중 기어 세이빙에 대한 설명으로 적합한 것은?

  1. 절삭된 기어를 열처리하는 것
  2. 절삭된 기어를 고정밀도로 다듬는 것
  3. 기어 절삭 공구를 다듬는 것
  4. 특수 기어를 가공하는 것
(정답률: 83%)
  • 절삭된 기어는 공정 중에 거친 표면을 가지므로, 이를 고정밀도로 다듬어야 합니다. 따라서 "절삭된 기어를 고정밀도로 다듬는 것"이 기어 세이빙에 대한 설명으로 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 연삭 숫돌에서 무딤(glazing)의 주요 원인이 아닌 것은?

  1. 연삭 숫돌의 결합도가 필요 이상으로 높다.
  2. 연삭 숫돌의 원주 속도가 너무 빠르다.
  3. 연삭 숫돌 재료가 공작물 재료에 부적합하다.
  4. 연삭 숫돌 입도가 너무 크거나 연삭 깊이가 작다.
(정답률: 59%)
  • 연삭 숫돌 입도가 너무 크거나 연삭 깊이가 작다는 것은 연삭 과정에서 숫돌이 공작물 표면에 충분한 접촉을 하지 못하고 지나가기 때문에 무딤이 발생하는 것이다. 따라서 이것이 무딤의 주요 원인이 아닌 것은 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 마이크로미터를 사용할 때 주의사항으로 틀린 것은?

  1. 딤블을 잡고 프레임을 휘둘러 돌리지 않는다.
  2. 래치 스톱을 사용하여 측정압을 일정하게 한다.
  3. 클램프로 스핀들을 고정하고 캘리퍼스 대용으로 사용하지 않는다.
  4. 사용 후 앤빌과 스핀들을 밀착시켜 둔다.
(정답률: 76%)
  • "사용 후 앤빌과 스핀들을 밀착시켜 둔다."가 틀린 것은 아닙니다. 마이크로미터는 정밀한 측정을 위한 도구이기 때문에 사용 후에는 앤빌과 스핀들을 밀착시켜 두어야 정확한 측정이 가능합니다. 따라서 이 보기는 올바른 주의사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 드릴작업 시 안전 작업에 대한 설명으로 맞는 것은?

  1. 드릴에 마모나 균열이 있어도 사용한다.
  2. 드릴작업 시 작은 공작물은 손으로 잡고 사용한다.
  3. 구멍 뚫기가 끝날 무렵은 이송을 천천히 한다.
  4. 드릴을 뽑을 때 해머로 두들겨서 뺀다.
(정답률: 79%)
  • 구멍 뚫기가 끝날 무렵은 이송을 천천히 한다는 이유는, 드릴이 구멍을 뚫는 동안에는 진동과 압력이 발생하여 작업물이 움직일 수 있기 때문입니다. 따라서 구멍 뚫기가 끝날 무렵에는 이송을 천천히 하여 작업물이 움직이지 않도록 주의해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 밀링 작업시 안전에 관한 사항이다. 틀린 것은?

  1. 회전 중에 브러시로 칩을 제거한다.
  2. 작업 중에 장갑을 끼지 않는다.
  3. 커터를 설치할 때에는 반드시 스위치를 내려 정지시켜 놓는다.
  4. 주축 회전속도를 바꿀 때에는 회전을 정지시킨다.
(정답률: 88%)
  • "회전 중에 브러시로 칩을 제거한다."는 틀린 내용입니다. 회전 중에는 절대로 손이나 다른 물체를 가까이 하지 않아야 하며, 칩 제거는 작업이 멈춘 후에 해야 합니다. 회전 중에 브러시로 칩을 제거하면 브러시가 칩을 휘어서 파손될 수 있고, 작업자의 손이 다칠 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 수치제어 공작기계의 특징에 대한 설명과 거리가 먼 것은?

  1. 소품종 대량 생산에 적합하다.
  2. 가공하려는 부품의 모양이 복잡할수록 그 위력을 발휘한다.
  3. 범용 공작기계에 비하여 가공시간이 단축된다.
  4. 균일한 품질의 제품을 얻는다.
(정답률: 59%)
  • 수치제어 공작기계는 컴퓨터를 이용하여 정밀하고 복잡한 가공이 가능하며, 가공시간이 단축되고 균일한 품질의 제품을 얻을 수 있습니다. 이러한 특징으로 인해 소품종 대량 생산에 적합하며, 가공하려는 부품의 모양이 복잡할수록 그 위력을 발휘합니다. 따라서 "소품종 대량 생산에 적합하다."가 거리가 먼 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 선반가공 시 테이퍼의 양 끝 지름 중 큰 지름을 Ø42mm, 작은 지름을 Ø30mm, 테이퍼 전체의 길이를 65mm라 할 때 심압대 편위량은?

  1. 4mm
  2. 5mm
  3. 6mm
  4. 7mm
(정답률: 62%)
  • 테이퍼의 큰 지름과 작은 지름의 차이는 12mm입니다. 이 차이가 테이퍼 전체 길이인 65mm에 대해 비율로 나타내면 약 0.184입니다. 이 비율이 심압대 편위량과 같으므로, 심압대 편위량은 약 0.184×32mm=5.888mm입니다. 따라서 가장 가까운 정답은 "6mm"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 밀링 머신으로 작업할 수 없는 것은?

  1. 평면 절삭
  2. 기어 절삭
  3. 원통 절삭
  4. 나선홈 절삭
(정답률: 60%)
  • 밀링 머신은 평면적인 작업을 주로 수행하기 때문에, 원통 형태의 작업은 처리하기 어렵습니다. 따라서 원통 절삭은 밀링 머신으로 작업할 수 없는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 윤활제의 목적에 해당되지 않는 것은?

  1. 윤활작용
  2. 발열작용
  3. 밀폐작용
  4. 청정작용
(정답률: 77%)
  • 윤활제의 목적은 마찰을 감소시켜 기계 부품의 수명을 연장하고 작동 효율을 향상시키는 것입니다. 따라서 발열작용은 윤활제의 목적에 해당되지 않습니다. 발열작용은 마찰로 인해 발생하는 열로, 윤활제는 이를 감소시키는 역할을 하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 드릴로 구멍을 뚫은 다음 더욱 정밀하게 가공하는 데 사용되는 절삭공구는?

  1. 바이트
  2. 리머
  3. 스크라이버
  4. 호브
(정답률: 74%)
  • 드릴로 구멍을 뚫은 후에는 구멍의 정확한 크기와 모양을 만들기 위해 리머가 사용됩니다. 리머는 회전하는 절삭공구로, 구멍의 내부를 깊이 가공하여 정확한 크기와 모양을 만들어줍니다. 따라서, 정밀한 가공을 위해 리머가 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(대략구분)

11. 그림의 표면의 결 도시 기호에서 각 항목이 설명하는 것으로 틀린 것은?

  1. d : 줄무늬 방향의 기호
  2. b : 컷 오프 값
  3. c : 기준길이 ㆍ 평가길이
  4. g : 표면 파상도
(정답률: 74%)
  • 정답은 "b : 컷 오프 값"입니다.

    컷 오프 값은 그림의 표면에서 표면 결함의 크기를 나타내는 값으로, 결함의 크기가 이 값보다 작으면 허용되는 것으로 간주됩니다. 따라서, "틀린 것"이라는 조건에 맞게 설명하면, b 항목이 설명하는 것은 올바르다고 할 수 있습니다.

    다른 항목들은 다음과 같이 설명할 수 있습니다.

    - d : 줄무늬 방향의 기호 - 그림의 표면에 있는 줄무늬의 방향을 나타내는 기호입니다.
    - c : 기준길이 ㆍ 평가길이 - 결함의 크기를 측정하기 위한 기준 길이와 평가 길이를 나타냅니다.
    - g : 표면 파상도 - 그림의 표면의 거칠기를 나타내는 값으로, 파상도가 높을수록 표면이 거칠어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 그림에서 기준 치수 Ø50 기둥의 최대실체치수(MMS)는 얼마인가?

  1. Ø50.2
  2. Ø50.3
  3. Ø49.8
  4. Ø49.7
(정답률: 66%)
  • 기준 치수 Ø50 기둥의 최대실체치수(MMS)는 Ø50.2입니다. 이유는 Ø50 기둥의 최대실체치수(MMS)는 기준치수에서 허용오차의 절반을 더한 값이기 때문입니다. 따라서 Ø50 + 0.4 = Ø50.2가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 기하 공차의 종류별 표시 기호가 모두 올바르게 표시된 것은?

  1. 평면도 : ㅡ, 진직도 : ⊥, 동심도 : ◎, 진원도 :
  2. 평면도 : ㅡ, 진직도 : ∠, 동심도 : ○, 진원도 :
  3. 평면도 : ▱, 진직도 : ⊥, 동심도 : , 진원도 : ○
  4. 평면도 : ▱, 진직도 : ㅡ, 동심도 : ◎, 진원도 : ○
(정답률: 77%)
  • 정답은 "평면도 : ▱, 진직도 : ㅡ, 동심도 : ◎, 진원도 : ○" 입니다.

    - "평면도"는 2차원적인 도면을 나타내는 것으로, ▱ 기호가 사용됩니다.
    - "진직도"는 물체의 선분이 수직인 면을 나타내는 것으로, ㅡ 기호가 사용됩니다.
    - "동심도"는 물체의 중심이 일치하는 경우를 나타내는 것으로, ◎ 기호가 사용됩니다.
    - "진원도"는 물체의 원이 수직인 면에 있을 때, 그 원의 중심이 수직선 위에 있을 경우를 나타내는 것으로, ○ 기호가 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. KS 기계제도에서의 치수 배치에서 한 개의 연속된 치수선으로 간편하게 표시하는 것으로 치수의 기점의 위치를 기점 기호(○)로 나타내는 치수 기입법은?

  1. 직렬치수 기입법
  2. 좌표치수 기입법
  3. 병렬치수 기입법
  4. 누진치수 기입법
(정답률: 60%)
  • 누진치수 기입법은 한 개의 연속된 치수선으로 치수를 표시하면서, 치수의 기점 위치를 기점 기호(○)로 나타내는 방법입니다. 이 방법은 치수선이 교차되는 경우에도 치수를 표시하기 쉽고, 치수의 기점 위치를 명확하게 나타낼 수 있어서 KS 기계제도에서 많이 사용됩니다. 따라서 정답은 "누진치수 기입법"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 도면에서 기술 ㆍ 기호 등을 따로 기입하기 위하여 도형으로부터 끌어내는데 쓰이는 선은?

  1. 피치선
  2. 치수선
  3. 중심선
  4. 지시선
(정답률: 69%)
  • 도면에서 기술이나 기호를 따로 기입하기 위해서는 도형으로부터 끌어내는데, 이때 사용하는 선은 지시선입니다. 지시선은 도면에서 도형의 특정 부분을 가리키는 선으로, 도면의 가독성을 높이기 위해 사용됩니다. 지시선은 일반적으로 점선으로 표시되며, 화살표로 끝을 표시하여 어느 방향으로 끌어내는지 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 그림의 입체도를 제 3각법으로 올바르게 제도한 것은? (단, 화살표 방향을 정면으로 한 투상도임)

(정답률: 89%)
  • 정답은 "" 입니다.

    이유는 제 3각법에서는 물체의 실제 크기와 거리를 보존하면서 투상면에서의 크기와 위치를 나타내기 때문입니다. 따라서, 그림에서 물체 A와 B는 실제로 같은 크기이지만, 투상면에서는 A가 B보다 작게 보입니다. 이에 따라, A와 B의 크기를 보존하면서 투상면에서의 위치를 나타내기 위해 A를 B보다 더 멀리 그리는 것이 올바른 입체도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림의 조립도에서 부품 ①의 기능 및 조립시와 가공시를 고려할 때, 가장 적합하게 투상된 부품도는?

(정답률: 65%)
  • 부품 ①은 다른 부품들을 고정시키는 역할을 하므로, 가공시에는 다른 부품들과의 조립을 고려하여 가공해야 합니다. 따라서 부품 ①은 다른 부품들과의 조립시에도 적합한 형태여야 합니다. 이에 부품 ①은 다른 부품들과의 조립시에도 적합한 형태인 ""로 투상되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 그림과 같이 대상물의 구멍, 홈 등의 한 곳만의 모양을 도시하는 것으로 충분한 경우 그 필요부분만을 도시하는 투상도는?

  1. 한쪽 투상도
  2. 회전 투상도
  3. 국부 투상도
  4. 보조 투상도
(정답률: 71%)
  • 이 그림은 대상물의 한 부분만을 도시하는 것으로 충분하므로, 필요한 부분만을 도시하는 국부 투상도입니다. 다른 보기들은 대상물의 전체 모양을 도시하는 경우에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. “7206 C DB" 베어링의 호칭에서 ”72“의 의미는?

  1. 베어링 계열 기호
  2. 궤도륜 모양 기호
  3. 접촉각 기호
  4. 안지름 번호
(정답률: 78%)
  • "72"는 베어링 계열 기호를 나타냅니다. 베어링 계열 기호는 베어링의 종류와 크기를 식별하는 데 사용되는 숫자 및 문자 조합입니다. 이는 베어링 제조업체에서 표준화된 방식으로 사용되며, 베어링의 궤도륜 모양, 접촉각, 안지름 번호 등과 함께 베어링의 특성을 나타내는 중요한 정보입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. KS 나사제도에서 관용 평행 나사를 나타내는 종류 기호는?

  1. R
  2. G
  3. M
  4. S
(정답률: 64%)
  • KS 나사제도에서 "G"는 평행 나사를 나타내는 기호입니다. 이는 "G"가 "Parallel"의 첫 번째 글자이기 때문입니다. 따라서 "G" 기호는 평행 나사를 나타내는 기호로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 공압 회로에 다수의 에어 실린더나 액추에이터를 사용할 떄 각 작동순서를 미리 정해두고 순차 제어시키고 싶을 때 사용하는 밸브는?

  1. 릴리프 밸브
  2. 시퀀스 밸브
  3. 감압 밸브
  4. 유량제어 밸브
(정답률: 90%)
  • 시퀀스 밸브는 다수의 에어 실린더나 액추에이터를 순차적으로 제어할 수 있는 밸브입니다. 미리 정해진 작동순서에 따라 각 액추에이터나 실린더가 작동하도록 제어할 수 있습니다. 따라서, 시퀀스 밸브는 공압 회로에서 다수의 액추에이터나 실린더를 순차적으로 제어할 때 유용하게 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 유압유의 온도 변화에 대한 점도의 변화를 표시하는 것은?

  1. 비중
  2. 체적탄성계수
  3. 비체적
  4. 점도지수
(정답률: 88%)
  • 유압유의 온도 변화에 따라 점도가 변화하게 되는데, 이는 점도지수로 표시됩니다. 점도지수는 유체의 온도에 따른 점도 변화를 나타내는 지표로, 일정한 온도에서의 점도를 기준으로 다른 온도에서의 점도를 비교할 수 있도록 합니다. 따라서 유압유의 점도지수가 높을수록 온도 변화에 덜 민감하며, 안정적인 성능을 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 온도가 일정할 때, 초기상태에서 공기의 체적이 10[m3 ], 압력이 5[atm]이었고, 압축 후의 체적이 2[m3 ]이 되었다면, 이 때의 압력은 얼마인가?

  1. 10[atm]
  2. 25[atm]
  3. 50[atm]
  4. 100[atm]
(정답률: 71%)
  • 보일-샤를의 법칙에 따라, 초기 압력과 체적, 그리고 최종 체적을 이용하여 최종 압력을 구할 수 있다.

    P1V1 = P2V2

    여기서 P1은 초기 압력, V1은 초기 체적, P2는 최종 압력, V2는 최종 체적이다.

    따라서, P2 = (P1V1) / V2 = (5[atm] x 10[m3]) / 2[m3] = 25[atm]

    따라서, 정답은 "25[atm]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 교류 솔레노이드와 비교하였을 때 직류 솔레노이드의 특징으로 옳지 않은 것은?

  1. 간단하며 내구성이 있는 코어가 내장되어 있어 작동 중 발생한 열을 발산해 준다.
  2. 운전이 정숙하다.
  3. 부드러운 스위칭 형태, 낮은 유지전력으로 수명이 길다.
  4. 작동시간이 상대적으로 짧다.
(정답률: 56%)
  • 직류 솔레노이드는 교류 솔레노이드와 달리 자기장 방향이 고정되어 있기 때문에 작동시간이 상대적으로 짧습니다. 이는 교류 솔레노이드와 달리 자기장이 반전되지 않기 때문에 전류가 흐르는 시간이 짧아지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 압축공기를 이용하는 방법 중에서 분출류를 이용하는 것과 거리가 먼 것은?

  1. 공기 커튼
  2. 공압 반송
  3. 공압 베어링
  4. 버스 출입문 개폐
(정답률: 69%)
  • 압축공기를 이용하는 방법 중에서 분출류를 이용하는 것은 공기를 분출하여 물체를 이동시키는 방법이며, 버스 출입문 개폐는 압축공기를 이용하여 출입문을 열고 닫는 방법입니다. 따라서 분출류를 이용하는 방법과는 거리가 먼 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 유압기기에서 작동유의 기능에 대한 설명으로 틀린 것은?

  1. 압력 전달 기능
  2. 윤활 기능
  3. 방청 기능
  4. 필터 기능
(정답률: 64%)
  • 유압기기에서 작동유의 기능 중 필터 기능은 틀린 설명입니다. 필터 기능은 유압기기에서 작동유 내에 포함된 불순물을 걸러내어 유압기기의 부품을 보호하고 오랜 시간 동안 안정적인 작동을 유지할 수 있도록 도와주는 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 공압 조정 유닛 구성 요소로 맞는 것은?

  1. 필터-압력조절기-윤활기
  2. 공기건조기-냉각기-윤활기
  3. 기름 분무 분리기-냉각기-건조기
  4. 자동배수밸브-압력조절기-공기건조기
(정답률: 71%)
  • 공압 시스템에서는 공기 중에 불순물이 섞일 수 있기 때문에 필터가 필요하다. 필터를 통해 불순물을 걸러내고 나면, 압력조절기를 통해 원하는 압력으로 조절해야 한다. 마지막으로 윤활기를 사용하여 부품 간 마찰을 줄이고 오랜 시간 동안 안정적인 작동을 유지할 수 있다. 따라서, 공압 조정 유닛의 구성 요소로는 "필터-압력조절기-윤활기"가 가장 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 공압 조정 유닛의 구성요소에 속하지 않는 것은?

  1. 필터
  2. 교축 밸브
  3. 압력 조절 밸브
  4. 윤활기
(정답률: 65%)
  • 공압 조정 유닛은 필터, 압력 조절 밸브, 윤활기 등으로 구성되지만, 교축 밸브는 공압 조정 유닛의 구성요소가 아닙니다. 교축 밸브는 유체의 흐름을 제어하는 역할을 하며, 공압 조정 유닛과는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 “2압 밸브”를 "AND 밸브“ 라고도 하는 이유를 설명한 것으로 옳은 것은?

  1. 공기흐름을 정지 또는 통과시켜 주므로
  2. 압축공기가 2개의 입구에 모두 작용할 때만 출구에 압축공기가 흐르게 되므로
  3. 2단계의 압력제어가 가능하므로
  4. 역류를 방지하기 때문에
(정답률: 88%)
  • 압축공기가 2개의 입구에 모두 작용할 때만 출구에 압축공기가 흐르게 되므로.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 공압실린더의 지지 형식에 따른 분류 중 클레비스형의 기호는?

  1. FA
  2. CA
  3. FB
  4. TC
(정답률: 72%)
  • 클레비스(Clevis)는 실린더의 끝 부분에 부착되는 지지대 형태 중 하나입니다. 이 형태는 실린더의 끝 부분이 구멍이 뚫린 U자 형태로 되어 있어, 볼트나 핀 등으로 지지대에 고정시킬 수 있습니다. 따라서, 클레비스형의 공압실린더는 "CA"로 표기됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 메카트로닉스 일반(대략구분)

31. 제어회로의 각 부분과 사용되는 소자의 연결이 올바르지 않은 것은?

  1. 입력 부분 - 리밋 스위치
  2. 입력 부분 - 푸시버튼 스위치
  3. 논리 부분 - 압력 스위치
  4. 출력 부분 - 램프
(정답률: 76%)
  • 압력 스위치는 입력 신호를 전기적으로 처리하는 것이 아니라 기계적으로 처리하기 때문에 논리 부분과 연결되어 사용될 수 없습니다. 따라서 논리 부분과 압력 스위치의 연결은 올바르지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. PLC 프로그램 작성시 시퀀스 논리표현 방법으로 틀린 것은?

  1. 서식은 통상 가로 쓰기이다.
  2. 출력 코일은 좌측에 배치한다.
  3. 연속이 안 되는 선의 교차는 허용되지 않는다.
  4. 전류는 좌우 방향에 대해서 좌에서 우로 한 방향으로 흐르고, 상하 쪽에서는 양 방향으로 흐른다.
(정답률: 66%)
  • "출력 코일은 좌측에 배치한다."는 틀린 설명입니다. 출력 코일은 일반적으로 우측에 배치합니다. 이는 PLC의 출력 모듈이 우측에 위치하기 때문입니다. 따라서 출력 코일을 우측에 배치하여 출력 모듈과 직접적으로 연결하는 것이 보다 효율적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 제어 시스템의 분류 방법 중 제어정보 표시 형태에 의한 분류 방법으로 짝지어진 것은?

  1. 아날로그 제어, 2진 제어
  2. 아날로그 제어, 논리 제어
  3. 논리 제어, 파일럿 제어
  4. 파일럿 제어, 메모리 제어
(정답률: 66%)
  • 아날로그 제어는 연속적인 값으로 제어 정보를 표시하며, 2진 제어는 0과 1의 두 가지 값으로 제어 정보를 표시하기 때문에 짝지어진 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 회로도는 자기유지(메모리블록) 회로도를 IEC 심벌기호로 표시한 것이다. 다음 중에서 회로도의 입력 신호와 출력신호 관계를 틀리게 설명한 것은?

  1. 푸시버튼 스위치 S1을 누르면 K1 릴레이 내부의 코일이 여자되어 전자석이 된다.
  2. K1 릴레이가 여자되면 정상상태 열린 접점인 K1 접점이 닫혀 L1 램프가 점등된다.
  3. K1 릴레이가 여자되면 정상상태 열린 접점인 K1 접점이 닫혀 K1 릴레이가 자기유지 된다.
  4. K1 릴레이를 소자시켜 L1 램프를 소등시키려면 S1 스위치를 한번 더 누르면 된다.
(정답률: 68%)
  • "K1 릴레이를 소자시켜 L1 램프를 소등시키려면 S1 스위치를 한번 더 누르면 된다."이 설명은 틀린 설명입니다. S1 스위치를 한번 더 누르면 K1 릴레이가 다시 여자되어 L1 램프가 다시 점등됩니다. 따라서, L1 램프를 소등시키려면 S2 스위치를 눌러 K1 릴레이를 끄거나, K1 접점을 끊는 다른 방법이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 로봇 매니퓰레이터(manipulator)에 해당하는 것은?

  1. 로봇의 손, 손목, 팔
  2. 로봇 컨트롤러
  3. 로봇의 눈
  4. 로봇의 전원장치
(정답률: 81%)
  • 로봇 매니퓰레이터는 로봇의 팔, 손목, 손 등으로 구성된 로봇의 작업 부분을 의미합니다. 이 부분은 로봇이 작업을 수행하는 데 필수적이며, 다양한 도구를 사용하여 다양한 작업을 수행할 수 있습니다. 따라서 "로봇의 손, 손목, 팔"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. PLC에서 CPU부의 내부 구성과 관계가 가장 적은 것은?

  1. 내부 릴레이
  2. 타이머
  3. 카운터
  4. 리밋 스위치
(정답률: 72%)
  • 리밋 스위치는 PLC의 CPU부의 내부 구성과는 직접적인 관계가 없는 외부 입력 장치이기 때문에, 다른 보기들과 비교하여 관계가 가장 적다고 할 수 있습니다. 내부 릴레이, 타이머, 카운터는 모두 PLC의 CPU부에서 동작하는 내부 구성 요소들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 자동제어 종류 중 신호특성에 따라 분류할 때 이에 속하는 것은?

  1. 비율제어
  2. 서보기구
  3. 타력제어
  4. 디지털제어
(정답률: 59%)
  • 신호특성에 따라 분류할 때 디지털제어는 디지털 신호를 사용하여 제어하는 방식으로, 이진수로 표현되는 디지털 신호는 노이즈에 강하고 정확한 제어가 가능하다는 특징이 있기 때문입니다. 따라서 디지털제어는 비율제어나 서보기구, 타력제어와 같은 아날로그 제어 방식보다 더욱 정확하고 안정적인 제어가 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 프로세스 제어와 관계가 가장 적은 것은?

  1. 온도 제어
  2. 유량 제어
  3. 기계적 변위 제어
  4. 압력 제어
(정답률: 59%)
  • 프로세스 제어는 공정의 변수를 측정하고 조절하여 원하는 결과를 얻기 위한 제어 방법입니다. 그 중에서도 기계적 변위 제어는 기계의 움직임을 제어하는 것으로, 다른 변수들과는 달리 공정의 결과물에 직접적인 영향을 미치지 않기 때문에 프로세스 제어와 관계가 가장 적은 것입니다. 따라서 정답은 "기계적 변위 제어"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 개방제어의 블록선도에서 ①과 ②에 들어갈 수 있는 구성요소는?

  1. ①비교부 ②조절부
  2. ①전원부 ②제어부
  3. ①조절부 ②전원부
  4. ①제어기 ②제어공정
(정답률: 51%)
  • 개방제어는 외부 환경에 따라 제어를 수행하는 제어 방식입니다. 이를 위해서는 제어기와 제어공정이 필요합니다. 제어기는 외부 환경을 감지하고, 그에 따라 제어 신호를 생성하는 역할을 합니다. 제어공정은 제어기가 생성한 신호를 받아서, 실제로 시스템을 제어하는 역할을 합니다. 따라서, 개방제어의 블록선도에서 ①은 제어기, ②는 제어공정으로 구성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 PLC의 연산처리 기능에 속하지 않는 것은?

  1. 산술, 논리 연산처리
  2. 데이터 전송
  3. 타이머 및 카운터 기능
  4. 코드변환
(정답률: 45%)
  • 타이머 및 카운터 기능은 PLC의 시간 제어 및 계수 기능에 해당하며, 연산처리 기능과는 별개의 기능입니다. 따라서 PLC의 연산처리 기능에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 미리 정해놓은 순서 또는 일정한 논리에 의해 정해진 순서에 따라 진행하는 제어는?

  1. 정치 제어
  2. 추종 제어
  3. 시퀀스 제어
  4. 프로세스 제어
(정답률: 88%)
  • 시퀀스 제어는 미리 정해놓은 순서나 논리에 따라 일련의 작업을 순차적으로 진행하는 제어 방식입니다. 따라서 순서에 따라 정해진 일정에 따라 작업을 수행하는 것이 특징입니다. 예를 들어, 프로그램의 실행 순서나 공정 생산 과정 등에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 자동화의 단점을 설명한 것으로 틀린 것은?

  1. 시설투자비, 운영비 등 자동화비용이 많이 필요하다.
  2. 설계, 설치, 운영 및 보수유지 등에 높은 기술수준을 요구한다.
  3. 기계가 전문성을 갖게되는 것이므로 생산 탄력성이 결여된다.
  4. 설비가 범용성을 갖게 되고 생산성이 향상되어 원가가 절감된다.
(정답률: 66%)
  • "설비가 범용성을 갖게 되고 생산성이 향상되어 원가가 절감된다."는 자동화의 장점이며, 단점을 설명한 것은 다른 보기들입니다.

    자동화의 단점은 다음과 같습니다:
    - 시설투자비, 운영비 등 자동화비용이 많이 필요하다.
    - 설계, 설치, 운영 및 보수유지 등에 높은 기술수준을 요구한다.
    - 기계가 전문성을 갖게되는 것이므로 생산 탄력성이 결여된다.

    자동화는 초기 투자비용이 크지만, 생산성이 향상되어 원가가 절감될 수 있습니다. 또한, 설비가 범용성을 갖게 되어 다양한 제품을 생산할 수 있으며, 인력의 노동력을 대체하여 생산성을 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 사람의 팔과 가장 비슷하게 움직일 수 있는 로봇은?

  1. 직교 좌표 로봇
  2. 수평 다관절 로봇
  3. 수직 다관절 로봇
  4. PTP 로봇
(정답률: 78%)
  • 수직 다관절 로봇은 인간의 팔과 가장 유사한 구조를 가지고 있어서, 팔과 손목의 움직임을 모방할 수 있습니다. 이는 다른 로봇들과 비교하여 더욱 자연스러운 움직임을 가능하게 하며, 다양한 작업에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. PLC의 기종을 선택할 때 주의 사항이 아닌 것은?

  1. 입ㆍ출력 점수의 확인
  2. PLC기기의 색상
  3. 프로그램 메모리의 종류와 용량
  4. 제어기능의 유무
(정답률: 91%)
  • PLC 기기의 색상은 PLC의 성능과 기능에 영향을 미치지 않기 때문입니다. PLC 기종을 선택할 때 중요한 것은 입ㆍ출력 점수의 확인, 프로그램 메모리의 종류와 용량, 제어기능의 유무 등 PLC의 성능과 기능에 관련된 요소들입니다. PLC 기기의 색상은 단지 디자인적인 측면에서만 중요할 뿐, PLC의 기능과 성능과는 직접적인 연관성이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 유도형 센서(고주파 발진형 근접 스위치)가 검출할 수 없는 물질은?

  1. 구리
  2. 황동
  3. 철
  4. 플라스틱
(정답률: 90%)
  • 유도형 센서는 고주파를 발생시켜서 그 주파수에 대한 반응을 검출하는 원리로 작동합니다. 이 때, 고주파는 금속 물질에 대해서만 반응을 일으키기 때문에 금속 물질인 구리, 황동, 철은 검출이 가능하지만, 비금속인 플라스틱은 검출이 불가능합니다. 따라서 정답은 "플라스틱"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 누름버튼 스위치에서 조작하는 힘이 가해지지 않았을 때 접점이 on 상태인 것은?

  1. a접점
  2. b접점
  3. c접점
  4. d접점
(정답률: 75%)
  • 누름버튼 스위치에서 조작하는 힘이 가해지지 않았을 때, 스위치의 접점은 닫혀있는 상태입니다. 따라서, 스위치의 접점 중에서 on 상태인 것은 닫혀있는 b접점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 시퀀스 제어에 사용되는 검출용 스위치가 아닌 것은?

  1. 근접 스위치
  2. 광전 스위치
  3. 누름버튼 스위치
  4. 압력 스위치
(정답률: 70%)
  • 시퀀스 제어는 일정한 순서대로 작업을 수행하는 것이므로, 작업의 시작과 끝을 감지하기 위한 스위치가 필요합니다. 따라서 근접 스위치, 광전 스위치, 압력 스위치는 모두 검출용 스위치로서 시퀀스 제어에 사용될 수 있습니다. 그러나 누름버튼 스위치는 작업자가 직접 눌러서 작업을 시작하거나 중지하는 용도로 사용되므로, 시퀀스 제어에는 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 회로와 같은 논리식은?

  1. X = A + B'
  2. X = A' + B
  3. X = A + B
  4. X = A ㆍ B
(정답률: 45%)
  • AND 게이트를 통해 A와 B를 AND 연산하고, 그 결과를 NOT 게이트를 통해 반전시킨 후 다시 NOT 게이트를 통해 반전시키지 않은 것이므로, X는 A와 B를 AND 연산한 결과와 같다. 따라서 정답은 "X = A + B"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 2개의 입력 A, B가 서로 다른 경우에만 출력이 1이 되고, 2개의 입력이 같은 경우에는 출력이 0으로 되는 회로를 무엇이라 하는가?

  1. 배타적 OR회로
  2. 일치회로
  3. 금지회로
  4. 다수결회로
(정답률: 85%)
  • 배타적 OR회로는 두 입력 중 하나만 1일 때 출력이 1이 되는 논리회로입니다. 따라서 입력 A와 B가 서로 다른 경우에만 출력이 1이 되고, 2개의 입력이 같은 경우에는 출력이 0으로 되는 조건을 만족합니다. 이러한 특성 때문에 "배타적"이라는 용어가 붙었고, OR 연산을 수행하기 때문에 "OR회로"라는 용어가 함께 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 그림은 무슨 회로인가?

  1. AND 회로
  2. OR 회로
  3. NOT 회로
  4. NAND 회로
(정답률: 66%)
  • 정답은 "NOT 회로"입니다.

    이 회로는 입력 신호가 0이면 출력 신호가 1이 되고, 입력 신호가 1이면 출력 신호가 0이 되는 회로입니다. 이러한 기능을 수행하는 회로를 NOT 회로라고 합니다.

    그림에서는 입력이 하나만 있고, 그 입력이 NOT 게이트에 연결되어 있습니다. 따라서 이 회로는 NOT 회로입니다.

    AND 회로는 입력이 두 개 이상 있고, 모든 입력이 1일 때 출력이 1이 되는 회로입니다.

    OR 회로는 입력이 두 개 이상 있고, 입력 중 하나 이상이 1일 때 출력이 1이 되는 회로입니다.

    NAND 회로는 입력이 두 개 이상 있고, 모든 입력이 1일 때 출력이 0이 되는 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 시퀀스 제어계의 특징으로 거리가 먼 것은?

  1. 입력에서 출력까지 정해진 순서대로 제어된다.
  2. 명령에 의한 궤환이 없다.
  3. 출력이 입력에 영향을 주지 않는다.
  4. 일반적으로 정량적인 자동제어가 많다.
(정답률: 37%)
  • 시퀀스 제어계는 입력에서 출력까지 정해진 순서대로 제어되기 때문에 일반적으로 정량적인 자동제어가 많습니다. 이는 시퀀스 제어계가 공정이나 제조라는 명확한 목적을 가지고 있기 때문에, 그 목적을 달성하기 위해 정량적인 제어가 필요하기 때문입니다. 따라서 시퀀스 제어계는 입력과 출력이 정해진 순서대로 제어되며, 명령에 의한 궤환이 없고 출력이 입력에 영향을 주지 않는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 표시등 기호와 색상을 연결한 것 중 적합하지 않은 것은?

  1. WL - 백색 표시등
  2. RL - 적색 표시등
  3. GL - 녹색 표시등
  4. OL - 황색 표시등
(정답률: 85%)
  • 일반적으로 표시등에서 황색은 주의를 나타내는 색상으로 사용되기 때문에, OL - 황색 표시등은 적합하지 않은 선택입니다. 대신에, 주의를 나타내는 색상으로는 주로 노란색이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. P형 반도체와 N형 반도체의 집합으로 구성된 소자로서 한쪽 방향으로만 전류를 잘 통과시키는 정류 작용의 성질을 가진 정류회로에 주로 사용되는 소자는?

  1. 다이오드
  2. 트랜지스터
  3. 릴레이
  4. 타이머
(정답률: 73%)
  • 다이오드는 P형 반도체와 N형 반도체로 구성된 소자로, 한쪽 방향으로만 전류를 통과시키는 성질을 가지고 있습니다. 이러한 성질을 이용하여 정류 작용을 하는 회로에 주로 사용됩니다. 따라서 정류회로에 가장 적합한 소자는 다이오드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 전자접촉기(MC), 열동 계전기 등의 고장 시 이들 회로를 점검하기에 가장 적합한 계측기는?

  1. 멀티테스터
  2. 오실로스코프
  3. 신호발진기
  4. 전위차계
(정답률: 65%)
  • 전자접촉기(MC), 열동 계전기 등의 고장 시 이들 회로를 점검하기에 가장 적합한 계측기는 멀티테스터입니다. 이는 멀티테스터가 전압, 전류, 저항 등 다양한 전기적인 값을 측정할 수 있기 때문입니다. 또한, 멀티테스터는 손쉽게 측정값을 확인할 수 있으며, 이동성이 높아서 현장에서 측정하기에도 용이합니다. 반면, 오실로스코프는 시간적인 변화를 측정하는데 적합하며, 신호발진기는 신호를 발생시키는데 사용되며, 전위차계는 전압 차이를 측정하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 전동기의 정 ㆍ 역 운전 회로 등에서 다른 계전기의 동시 동작을 금지시키는 회로는?

  1. 인터록 회로
  2. 정지 우선 기억 회로
  3. 기동 우선 기억 회로
  4. 선입력 우선 회로
(정답률: 81%)
  • 인터록 회로는 전동기의 정 운전과 역 운전을 동시에 수행하지 못하도록 하는 회로입니다. 이는 전동기가 정지한 후에만 역 운전이 가능하도록 제어하는 것으로, 전동기의 안전한 운전을 보장하기 위해 사용됩니다. 따라서 다른 계전기의 동시 동작을 금지시키는 기능을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 검출용 스위치가 아닌 것은?

  1. 토글 스위치
  2. 온도 스위치
  3. 근접 스위치
  4. 광전 스위치
(정답률: 74%)
  • 토글 스위치는 ON/OFF 상태를 유지하는 스위치로, 검출용 스위치가 아닙니다. 검출용 스위치는 주변 환경의 변화를 감지하여 신호를 보내는 스위치로, 온도 스위치, 근접 스위치, 광전 스위치는 모두 검출용 스위치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 전기로 제어계와 같이 온도의 높고 낮음, 즉 크기 및 양에 대하여 제어명령이 내려지는 제어를 무엇이라 하는가?

  1. 정성적 제어
  2. 정량적 제어
  3. 비율 제어
  4. 추종 제어
(정답률: 61%)
  • 정량적 제어는 온도, 압력, 유량 등과 같은 물리적인 크기나 양에 대해 제어 명령이 내려지는 제어 방식을 말합니다. 따라서 이 문제에서는 온도의 높고 낮음에 대해 제어하는 것이므로 정량적 제어가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

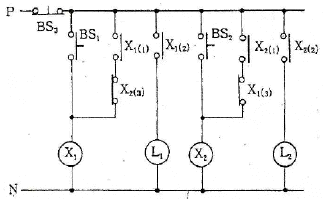

58. 그림은 어떤 회로를 나타낸 것인가?

  1. 표시등 회로
  2. 제어 회로
  3. 순차 회로
  4. 신입신호 우선 회로
(정답률: 59%)
  • 이 그림은 신입신호 우선 회로를 나타낸다. 이 회로는 여러 개의 입력 신호 중에서 우선순위가 높은 신호를 먼저 처리하는 회로이다. 이 그림에서는 S1, S2, S3 신호 중에서 S1이 우선순위가 높으며, S1이 입력되면 Q1이 켜지고, S1이 꺼지면 Q1도 꺼지는 것을 볼 수 있다. 따라서 이 회로는 신입신호 우선 회로이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

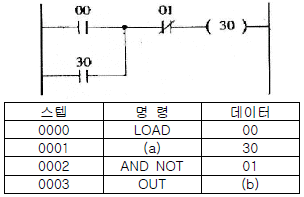

59. 다음 유접점 회로를 PLC를 이용하여 코딩하고자 한다. 빈칸 (a)와 (b)에 해당되는 명령어와 데이터는?

  1. (a) OR, (b) 30
  2. (a) OR, (b) 01
  3. (a) AND, (b) 01
  4. (a) AND, (b) 30
(정답률: 55%)
  • (a) OR, (b) 30 이유는 다음과 같습니다.

    1. 유접점 A, B, C 중 하나가 감지되면 센서 입력 값이 1이 되고, 그렇지 않으면 0이 됩니다.
    2. OR 연산은 입력 중 하나 이상이 1이면 출력이 1이 되는 논리 연산입니다.
    3. 따라서, (a)에는 A, B, C 중 하나라도 감지되면 1이 입력되어야 하므로 OR 연산을 사용합니다.
    4. (b)에는 30초 동안 유접점이 감지되지 않으면 1이 입력되어야 하므로, 30이라는 데이터를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. A + A' 의 출력 값은?

  1. 1
  2. 0
  3. A
  4. A'
(정답률: 61%)
  • A와 A'는 상호 보완적인 값이므로, A와 A' 중 하나는 항상 0이고 다른 하나는 항상 1이다. 따라서 A + A'의 출력 값은 1이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
