생산자동화기능사 필기 기출문제복원 (2014-07-20)

생산자동화기능사
(2014-07-20 기출문제)

목록

1과목: 기계가공법 및 안전관리(대략구분)

1. 연삭숫돌 입자의 종류 중 갈색 알루미나의 기호로 맞는 것은?

  1. C
  2. GC
  3. WA
  4. A
(정답률: 67%)
  • 정답은 "A"입니다. 갈색 알루미나의 기호는 A입니다. 이는 갈색 색상을 가지며, 내구성이 높고 연마력이 강한 특징을 가지고 있습니다. 따라서 연삭숫돌 입자로 많이 사용됩니다. "C"는 검정색 실리콘 카바이드, "GC"는 녹색 실리콘 카바이드, "WA"는 흰색 알루미나를 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 밀링머신에서 커터의 지름이 100mm이고, 한 날 당 이송이 0.2mm, 커터의 날수를 8개, 회전수를 400rpm으로 할 때 절삭속도는 약 몇 m/min인가?

  1. 10
  2. 56
  3. 40
  4. 126
(정답률: 64%)
  • 절삭속도는 다음과 같이 계산할 수 있습니다.

    절삭속도 = 커터 지름 × π × 회전수 ÷ 1000

    = 100 × 3.14 × 400 ÷ 1000

    = 125.6 (m/min)

    따라서, 가장 가까운 값은 "126"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 절삭제의 사용목적이 아닌 것은?

  1. 칩의 배출작용
  2. 공작물의 냉각작용
  3. 절삭부의 윤활작용
  4. 절삭공구의 마찰작용
(정답률: 76%)
  • 절삭공구의 마찰작용은 절삭과정에서 필수적인 요소이지만, 절삭공구의 사용목적이 아닙니다. 절삭공구의 주요 목적은 공작물을 정확하고 빠르게 가공하는 것이며, 이를 위해 칩의 배출작용, 공작물의 냉각작용, 절삭부의 윤활작용 등이 필요합니다. 따라서, 절삭공구의 마찰작용은 필수적인 요소이지만, 사용목적은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 인벌류트 곡선을 그리는 원리를 이용하여 기어를 절삭 하는 방법을 무엇이라 하는가?

  1. 창성법
  2. 모형법
  3. 형판법
  4. 총형커터에 의한 방법
(정답률: 69%)
  • 창성법은 인벌류트 곡선을 이용하여 기어의 치형을 만들어내는 방법입니다. 인벌류트 곡선은 기어의 치형을 결정하는 중요한 요소 중 하나이며, 이 곡선을 따라 기어의 치형을 만들어내는 것이 창성법의 핵심입니다. 따라서 정답은 "창성법"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. CNC공작기계의 가공 프로그램의 기호와 그 의미가 잘못 연결된 것은?

  1. M : 보조기능
  2. T : 공구기능
  3. S : 절삭 기능
  4. F : 이송기능
(정답률: 71%)
  • S는 절삭 기능을 나타내는 기호이지만, 가끔씩 보조기능을 나타내는 M과 혼동되어 잘못 사용될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 보링머신의 크기 표시 방법이 아닌 것은?

  1. 램의 최대 행정
  2. 테이블의 크기
  3. 주축의 지름
  4. 주축의 이송거리
(정답률: 62%)
  • "램의 최대 행정"은 보링머신의 크기를 나타내는 표준적인 방법이 아닙니다. 램의 최대 행정은 보링머신이 아닌, 컴퓨터의 메모리 용량을 나타내는 용어입니다. 따라서 이것은 보링머신의 크기를 나타내는 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 초음파 가공에 주로 사용되는 연삭 입자의 재질은?

  1. 탄화붕소
  2. 셀락
  3. 폴리에스터
  4. 구리합금
(정답률: 57%)
  • 탄화붕소는 고강도, 고내열성, 내마모성 등의 우수한 물성을 가지고 있어 초음파 가공에 적합한 재질로 사용됩니다. 또한, 탄화붕소는 경도가 높아 연삭 과정에서도 변형이 적고, 연마력이 우수하여 가공 효율이 높습니다. 따라서 초음파 가공에서는 탄화붕소가 가장 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 연삭숫돌의 결함 중 떨림의 발생원인이 아닌 것은?

  1. 연삭숫돌의 평행상태가 불량할 경우
  2. 숫돌축에 편심이 있을 경우
  3. 연삭숫돌의 결합도가 너무 클 경우
  4. 연삭깊이를 적게하고 이송을 빠르게 할 경우
(정답률: 73%)
  • 연삭깊이를 적게하고 이송을 빠르게 할 경우, 연삭숫돌과 가공표면 사이의 마찰력이 증가하여 열이 발생하고, 이로 인해 연삭숫돌과 가공표면이 녹아붙거나 변형되어 떨림이 발생할 수 있기 때문입니다. 따라서 적절한 연삭깊이와 이송속도를 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 기차의 바퀴를 주로 가공하는 선반으로 주축대 2개를 마주 세운 구조로 된 특수 선반은?

  1. 공구 선반
  2. 크랭크축 선반
  3. 모방 선반
  4. 차륜 선반
(정답률: 76%)
  • 기차의 바퀴를 "차륜"이라고 부르기 때문에, 기차의 바퀴를 가공하는 선반을 "차륜 선반"이라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 빌트업 에지(구성인선)의 발생을 감소시키기 위한 방법으로 틀린 것은?

  1. 절입 깊이를 작게 한다.
  2. 공구의 윗면 경사각을 크게 한다.
  3. 공구의 날끝을 둔하게 한다.
  4. 윤활성이 좋은 절삭유제를 사용한다.
(정답률: 78%)
  • 공구의 날끝을 둔하게 하는 것은 빌트업 에지(구성인선)의 발생을 감소시키는 방법이 아닙니다. 오히려 공구의 날끝이 둔해지면 절삭력이 감소하여 더 많은 열과 마찰이 발생하게 되어 빌트업 에지(구성인선)가 발생할 가능성이 높아집니다. 따라서, 정답은 "공구의 날끝을 둔하게 한다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(대략구분)

11. 나사의 도시법에 대한 설명으로 틀린 것은?

  1. 수나사의 바깥지름은 굵은 실선으로 그린다.
  2. 암나사의 안지름은 굵은 실선으로 그린다.
  3. 수나사와 암나사의 결합부는 수나사로 그린다.
  4. 완전 나사부와 불완전 나사의 경계는 가는 실선으로 그린다.
(정답률: 63%)
  • 완전 나사부와 불완전 나사의 경계는 가는 실선으로 그리는 것이 올바른 것이 아닙니다. 올바른 설명은 "완전 나사와 불완전 나사의 경계는 점선으로 그린다." 입니다. 이는 완전 나사와 불완전 나사의 구분을 명확히 하기 위해서입니다. 완전 나사는 나사의 전체 길이가 나사구멍의 깊이보다 길어서 완전히 들어가는 나사를 말하며, 불완전 나사는 나사의 전체 길이가 나사구멍의 깊이보다 짧아서 일부만 들어가는 나사를 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 단면도의 표시방법에서 그림과 같은 단면도의 종류는?

  1. 온 단면도
  2. 한쪽 단면도
  3. 부분 단면도
  4. 회전 도시 단면도
(정답률: 59%)
  • 이 그림은 한 개의 평면에서만 자른 단면을 보여주고 있기 때문에 "한쪽 단면도"입니다. 다른 방향에서 자른 단면을 추가로 보여준다면 "부분 단면도"가 될 수 있습니다. "온 단면도"는 모든 방향에서 자른 단면을 모두 보여주는 것이고, "회전 도시 단면도"는 회전하는 물체의 단면을 보여주는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 제가가공의 지시 방법 중 “ 제거가공을 필요로 한다.”를 지시하는 것은?

(정답률: 60%)
  • 정답은 ""입니다. 이유는 "제거가공"이라는 명령어가 포함되어 있기 때문입니다. 다른 보기들은 "절삭가공", "절곡가공", "절삭 및 절곡가공"이라는 명령어가 포함되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 보조 투상도를 사용해야 될 곳으로 가장 적합한 경우는?

  1. 가공 전, 후의 모양을 투상할 때 사용
  2. 특정 부분의 형상이 작아 이를 확대하여 자세하게 나타낼 때 사용
  3. 물체 경사면의 실형을 나타낼 때 사용
  4. 물체에 대한 단면을 90도 회전하여 나타낼 때 사용
(정답률: 52%)
  • 물체 경사면의 실형을 나타내기 위해서는 보조 투상도를 사용해야 합니다. 이는 물체의 경사면이나 곡면 등을 정확하게 나타내기 위해서 필요한데, 이를 통해 물체의 형태와 구조를 더욱 자세하게 파악할 수 있습니다. 따라서 물체 경사면의 실형을 나타낼 때 보조 투상도를 사용하는 것이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 개개의 치수에 주어진 치수 공차가 축차로 누적되어도 좋은 경우에 사용하는 치수의 배치법은?

  1. 직렬 치수 기입법
  2. 병렬 치수 기입법
  3. 좌표 치수 기입법
  4. 누진 치수 기입법
(정답률: 49%)
  • 직렬 치수 기입법은 각 치수가 이전 치수에 누적되어 적용되는 방식으로, 치수 공차가 축차로 누적되어도 문제가 없는 경우에 사용됩니다. 따라서 개개의 치수에 대한 공차를 따로 표기하지 않고, 이전 치수의 공차를 누적하여 표기하는 방식입니다. 이는 제조 공정에서 치수의 정확성을 유지하기 위해 사용되며, 간단하고 효율적인 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 데이텀 표적에 대한 설명으로 틀린 것은?

  1. 데이텀 표적은 가로선으로 2개 구분한 원형의 테두리에 의해 도시한다.
  2. 데이텀 표적이 점일 때는 해당 위치에 굵은 실선으로 X표시를 한다.
  3. 데이텀 표적이 선일 때는 굵은 실선으로 표시한 2개의 X 표시를 굵은 실선으로 연결한다.
  4. 데이텀 표적이 영역일 때는 원칙적으로 가는 2점 쇄선으로 그 영역을 둘러싸고 해칭을 한다.
(정답률: 53%)
  • "데이텀 표적이 선일 때는 굵은 실선으로 표시한 2개의 X 표시를 굵은 실선으로 연결한다."가 틀린 설명입니다. 데이텀 표적이 선일 때는 굵은 실선으로 표시한 2개의 X 표시를 점선으로 연결합니다. 이는 해당 선이 데이터의 범위를 나타내는 것이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 호칭번호 6303 ZNR 인 베어링에서 안지름의 치수는 몇 mm인가?

  1. 15mm
  2. 17mm
  3. 30mm
  4. 63mm
(정답률: 63%)
  • 6303 ZNR 베어링은 일반적인 6303 베어링과는 다르게 외부에 쉴드와 내부에 홈이 있어서 구분되는 제품입니다. 이 베어링의 호칭번호에서 "6303"은 베어링의 크기를 나타내는 숫자이며, "ZNR"은 쉴드와 홈이 있는 것을 나타냅니다. 따라서 안지름의 치수는 6303 베어링과 동일하게 17mm입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 그림과 같은 입체도의 화살표 방향 투상도로 가장 적합 한 것은?

(정답률: 90%)
  • 정답은 "" 입니다.

    이유는 입체도에서 화살표가 위쪽으로 향하고 있으며, 이에 따라 투상도에서도 화살표가 위쪽으로 향해야 하기 때문입니다. ""은 윗부분이 더 길어서 위쪽으로 향하고 있으므로 가장 적합합니다. 다른 보기들은 화살표가 아래쪽이나 옆쪽으로 향하고 있어 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 굵은 1점 쇄선을 사용하는 선으로 가장 적합한 것은?

  1. 되풀이하는 도형의 피치를 나타내는 기준선
  2. 수면, 유면 등의 위치를 표시하는 선
  3. 표면처리 부분을 표시하는 특수 지정선
  4. 치수선을 긋기 위하여 도형에서 인출해낸 선
(정답률: 72%)
  • 굵은 1점 쇄선은 표면처리 부분을 강조하기 위해 사용되는 선으로, 표면의 특정 부분을 나타내는 특수 지정선으로 가장 적합합니다. 이 선은 도면에서 표면처리가 필요한 부분을 명확하게 표시하여 제조 공정에서 오해나 오류를 방지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 축과 구멍의 끼워 맞춤에서 최대 틈새는?

  1. 구멍의 최대 허용치수 - 축의 최소 허용 치수
  2. 구멍의 최소 허용치수 - 축의 최대 허용 치수
  3. 축의 최대 허용치수 - 구멍의 최소 허용 치수
  4. 구멍의 최소 허용치수 - 구멍의 최대 허용 치수
(정답률: 74%)
  • 축과 구멍의 끼워 맞춤에서 최대 틈새는 축과 구멍의 가장 큰 차이를 의미합니다. 따라서, 구멍의 최대 허용치수에서 축의 최소 허용 치수를 빼면, 구멍과 축 사이의 가장 큰 차이를 구할 수 있습니다. 이것이 최대 틈새가 되는 이유입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 지름 2cm 인 유압 실린더의 16kgf의 힘이 가해져 있을 때 그 압력은 약 얼마인가? (단, 소수점 2째 자리에서 반올림. 1kgf/cm2 = 1bar, π=3.14 이다.)

  1. 16 kgf/cm2
  2. 12 bar
  3. 10 kgf/cm2
  4. 5.1 bar
(정답률: 52%)
  • 압력은 힘에 대한 단위 면적당의 압력이므로, 압력 = 힘/면적 이다. 따라서 이 문제에서는 압력 = 16kgf/(π(1cm)^2) 이 된다. 여기서 1kgf/cm2 = 1bar 이므로, 16kgf/(π(1cm)^2) = 16bar/π 이다. 이 값을 계산하면 약 5.1 bar 가 된다. 따라서 정답은 "5.1 bar" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 캐비테이션(공동현상)의 발생 원인이 아닌 것은?

  1. 흡입 필터가 막히거나 급격히 유로를 차단한 경우
  2. 흡입관로 및 스트레이너의 저항 등에 의한 압력 손실이 있을 경우
  3. 과부하이거나 오일이 점도가 클 경우
  4. 펌프의 정격속도 이하로 저속 회전시킬 경우
(정답률: 72%)
  • 펌프의 정격속도 이하로 저속 회전시키면, 펌프가 충분한 압력을 발생시키지 못하므로 캐비테이션(공동현상)이 발생하지 않는다. 캐비테이션은 펌프가 고속으로 회전할 때 압력이 낮아져서 액체가 기체로 변환되는 현상으로, 펌프의 속도가 느리면 압력이 충분히 발생하여 캐비테이션이 발생하지 않는다. 따라서, 펌프의 정격속도 이하로 저속 회전시킬 경우 캐비테이션이 발생하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 피스톤의 전진 및 후진 시 동일한 크기의 힘을 얻을 수 있는 실린더는?

  1. 단동 실린더
  2. 양로드 복동 실린더
  3. 탠덤 실린더
  4. 쿠션 내장형 실린더
(정답률: 83%)
  • 양로드 복동 실린더는 피스톤의 전진 및 후진 시 동일한 크기의 힘을 얻을 수 있는 실린더입니다. 이는 실린더 내부에 두 개의 작동 유압 오일 포트가 있어서, 피스톤이 전진할 때는 한 쪽 포트에서 유압 오일을 공급받고, 후진할 때는 반대쪽 포트에서 유압 오일을 공급받아서 피스톤의 이동 방향에 상관없이 동일한 크기의 힘을 발생시킬 수 있습니다. 따라서 양방향으로 작동해야 하는 기계장치나 장비에 적합한 실린더입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 오일 탱크의 구비 조건으로 틀린 것은?

  1. 스트레이너의 유량은 유압 펌프 토출량과 같을 것
  2. 오일 탱크의 크기는 적어도 펌프 토출량의 3배 이상일 것
  3. 공기나 이물질을 오일로부터 분리할 수 있을 것
  4. 공기청정기의 통기용량은 유압 펌프 토출량의 2배 이상일 것
(정답률: 57%)
  • "스트레이너의 유량은 유압 펌프 토출량과 같을 것"이 틀린 것입니다. 스트레이너는 유체가 흐르는 파이프나 호스 안에 설치되어 이물질을 걸러내는 역할을 합니다. 따라서 스트레이너의 유량은 유압 펌프 토출량과 일치하지 않을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 피스톤 펌프의 특징에 대한 설명으로 틀린 것은?

  1. 다른 유압 펌프에 비해 효율이 낮은 편이다.
  2. 토출 압력이 높다.
  3. 구조가 복잡하고 가격이 고가이다.
  4. 가변용량형 펌프로 많이 사용된다.
(정답률: 56%)
  • 가변용량형 펌프로 많이 사용된다는 것이 틀린 설명입니다.

    피스톤 펌프는 유체를 피스톤의 움직임으로 압축하여 유체를 이동시키는 유압 펌프입니다. 이러한 구조로 인해 토출 압력이 높고, 구조가 복잡하며 가격이 비싸다는 특징이 있습니다.

    하지만 다른 유압 펌프에 비해 효율이 낮은 편이라는 것은 피스톤 펌프의 특징이 아닙니다. 효율은 펌프의 종류나 용도에 따라 다르기 때문에 일반적으로 효율이 낮다고 단정할 수는 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 공압의 특징을 설명한 것으로 틀린 것은?

  1. 작동,유체가 압축정이므로 에너지 축적이 용이하다.
  2. 서지압력이 방생되므로 과부하에 대한 안전 대책이 용이하지 못하다.
  3. 취급에 있어 안전하다.
  4. 압력 조정에 따라 출력을 단계적 또는 무단으로 변경할 수 있다.
(정답률: 63%)
  • 서지압력은 공압 시스템에서 유체가 움직이지 않을 때 발생하는 압력으로, 이는 과부하가 발생할 경우 시스템에 큰 영향을 미치게 됩니다. 따라서 서지압력에 대한 안전 대책이 필요하며, 이는 공압 시스템의 설계와 운영에 매우 중요한 역할을 합니다. 따라서 "서지압력이 방생되므로 과부하에 대한 안전 대책이 용이하지 못하다."는 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 유압 회로 내에서 압력을 일정하게 유지하도록 하는 밸브는?

  1. 릴리프밸브
  2. 교축밸브
  3. 체크밸브
  4. 방향제어밸브
(정답률: 77%)
  • 릴리프밸브는 유압 회로 내에서 압력을 일정하게 유지하도록 하는 밸브입니다. 이는 유압 시스템에서 발생하는 과부하나 과압력을 방지하기 위해 사용됩니다. 릴리프밸브는 일정한 압력 이상이 발생하면 밸브가 열리면서 과압력을 방출시키고, 압력이 일정 수준 이하로 떨어지면 다시 밸브가 닫혀서 압력을 일정하게 유지합니다. 따라서 릴리프밸브가 유압 회로 내에서 압력을 일정하게 유지하는 역할을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 어큐뮬레이터(accumulator)의 용도가 아닌 것은?

  1. 에너지 축적
  2. 이물질 여과
  3. 펌프의 맥동 흡수
  4. 충격압력의 완충
(정답률: 67%)
  • 어큐뮬레이터는 에너지 축적, 펌프의 맥동 흡수, 충격압력의 완충 등의 용도로 사용됩니다. 그러나 이물질 여과는 어큐뮬레이터의 주요 용도가 아닙니다. 이물질 여과는 필터링 시스템 등 다른 장비를 사용하여 처리해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 공기압 실린더의 부착형식이 아닌 것은?

  1. 풋(Foot)형
  2. 플랜지형
  3. 피벗형
  4. 용접형
(정답률: 64%)
  • 용접형은 부착형식이 아니라 실린더 자체가 용접되어 있는 형태이기 때문입니다. 다른 세 가지 형태는 모두 부착형식으로 실린더를 고정시키는 방법이 다르지만, 용접형은 부착형식이 아니라 실린더 자체가 하나의 단일 구조체로 만들어진 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 공기압 조정 유닛(서비스유닛)에 포함되지 않는 공압기기는?

  1. 공기건조기
  2. 압력 조절 밸브
  3. 에어필터
  4. 윤활기
(정답률: 45%)
  • 공기건조기는 공기압을 조절하는 기능이 아니라, 공기 중의 수분을 제거하여 공기의 건조도를 유지하는 기능을 수행하기 때문에 공기압 조정 유닛에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 메카트로닉스 일반(대략구분)

31. 스트레인 게이지를 이용하여 만들 수 있는 센서는?

  1. 유도형센서
  2. 광전 센서
  3. 압력센서
  4. 용량형 센서
(정답률: 47%)
  • 스트레인 게이지는 물체에 가해지는 압력이나 변형을 감지하는 센서입니다. 이 때, 압력을 감지하는 센서가 바로 압력센서입니다. 따라서 스트레인 게이지를 이용하여 만들 수 있는 센서 중에서 압력을 감지하는 센서가 바로 압력센서이며, 다른 보기들은 스트레인 게이지를 이용하여 만들 수 없는 센서들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음과 같은 시퀀스 회로의 명칭은? (단, T1, T2 는 타이머이고 R은 릴레이이다.)

  1. 인터록회로
  2. 지연동작회로
  3. 일정시간동작회로
  4. 반복동작회로
(정답률: 39%)
  • 이 시퀀스 회로는 T1 타이머가 만료되면 R 릴레이가 작동하여 T2 타이머를 시작시키고, T2 타이머가 만료되면 R 릴레이가 다시 작동하여 T1 타이머를 시작시키는 반복적인 동작을 수행하는 회로이기 때문에 "반복동작회로"라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 센서 중 p형 반도체와 n형 반도체의 접합부에서 발생하는 광기전력 효과를 이용한 센서는?

  1. 광전형 센서
  2. 유도형 센서
  3. 정전용량형 센서
  4. 압전형 센서
(정답률: 73%)
  • 광전형 센서는 p형 반도체와 n형 반도체의 접합부에서 발생하는 광기전력 효과를 이용하여 빛의 양을 측정하는 센서입니다. 따라서 광전형 센서가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 논리식 를 드 모르간 정리에 의해 변화하면?

  1. AB2+AC2+BC
  2. AB+AC+BC
  3. ABㆍACㆍBC
  4. AㆍBㆍC
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 타이머에 전원이 투입되면 순간적으로 접점이 열리고 전원을 제거하면 일정시간 경과 후에 닫히는 접점을 무엇이라 하는가?

  1. 순시복귀 a점점
  2. 순시복귀 b점점
  3. 한시복귀 a접점
  4. 한시복귀 b접점
(정답률: 63%)
  • 한시복귀 b접점은 전원이 제거되면 일정 시간 후에 닫히는 접점을 의미합니다. 이는 타이머의 기능 중 하나로, 일정 시간이 지나면 자동으로 작동을 멈추게 하기 위해 사용됩니다. 따라서, "한시복귀 b접점"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 접점부의 회전동작에 의해서 접점을 변환하는 스위치는?

  1. 슬라이드 스위치
  2. 파형 스위치
  3. 트리거 스위치
  4. 로터리 스위치
(정답률: 74%)
  • 로터리 스위치는 회전동작에 의해 여러 개의 접점을 변환할 수 있는 스위치입니다. 따라서 다양한 기능을 선택하거나 조절할 때 유용하게 사용됩니다. 반면에 슬라이드 스위치는 슬라이드 동작에 의해 접점을 변환하고, 파형 스위치는 입력 신호의 파형에 따라 접점을 변환하며, 트리거 스위치는 입력 신호의 특정 조건에 따라 접점을 변환합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

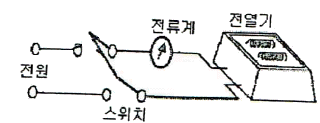

37. 그림에서 전열기의 발열량에 는 관계없이 스위치를 개폐하여 전류를 흐르게 하거나 차단시키는 두 동작가운데 어느 한 동작에 의해 제어명령이 내려지는 제어는?

  1. 정량적제어
  2. 정성적제어
  3. 되먹임 제어
  4. 자동조정 제어
(정답률: 59%)
  • 그림에서는 전열기의 발열량과는 관계없이 스위치를 개폐하여 전류를 흐르게 하거나 차단시키는 두 동작 중 하나에 의해 제어명령이 내려지므로, 이는 정성적 제어에 해당합니다. 즉, 제어 대상의 상태를 감각적으로 판단하여 제어하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 로봇의 구동요소 중에서 피드백 신호 없이 구동축의 정밀한 위치제어가 가능한 것은?

  1. 스테핑 모터
  2. AC 서보모터
  3. DC 서보모터
  4. 서보유압 구동장치
(정답률: 66%)
  • 스테핑 모터는 회전 각도를 정확하게 제어할 수 있는 열린 루프 시스템으로, 피드백 신호 없이도 구동축의 정밀한 위치제어가 가능합니다. 이는 스테핑 모터가 회전 각도를 일정한 각도 단위로 이동시키는 방식으로 동작하기 때문입니다. 따라서 스테핑 모터가 피드백 신호 없이도 정밀한 위치제어가 가능한 구동요소 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 전자 유도원리를 이용한 유도형 근접센서는 어느 물체를 감지 할 수 있는 센서 인가?

  1. 유리
  2. 나무
  3. 금속
  4. 플라스틱
(정답률: 83%)
  • 전자 유도원리를 이용한 유도형 근접센서는 금속 물체를 감지할 수 있습니다. 이는 전자 유도원리가 금속 물체에만 적용되기 때문입니다. 전자 유도원리는 금속 물체에 전기적인 에너지를 인가하면, 금속 물체 내부에서 전류가 발생하게 됩니다. 이 때 발생하는 전류를 센서가 감지하여 금속 물체의 존재를 파악할 수 있습니다. 따라서 유도형 근접센서는 금속 물체를 감지하는 데에 적합한 센서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 공장에서 물품을 수주부터 물품을 출하하기까지의 모든 기능을 효율적으로 이용하기 위한 자동화 기술을 의미하는 것은?

  1. FA
  2. HA
  3. BA
  4. DNC
(정답률: 68%)
  • 정답은 "FA"입니다. FA는 Factory Automation의 약자로, 공장 자동화 기술을 의미합니다. 다른 보기들은 HA는 Home Automation, BA는 Building Automation, DNC는 Direct Numerical Control을 의미하는데, 이들은 각각 가정, 건물, 기계 제어 분야에서 사용되는 자동화 기술입니다. 따라서, 공장에서의 자동화 기술을 가리키는 용어는 FA입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 다음 중 성격이 다른 자동제어는?

  1. 되먹임 제어
  2. 피드백 제어
  3. 개방 제어
  4. 닫힌 루프계 제어
(정답률: 70%)
  • 개방 제어는 외부 환경에 영향을 받지 않고 일정한 출력을 유지하는 제어 방식으로, 입력과 출력 사이에 외부 요인이 개입되지 않는다. 반면, 되먹임 제어, 피드백 제어, 닫힌 루프계 제어는 입력과 출력 사이에 외부 요인이 개입될 가능성이 있으며, 이를 보완하기 위해 각각 다른 방식으로 제어를 수행한다. 따라서 개방 제어는 다른 세 가지 자동제어와는 성격이 다르다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 일반적으로 PLC제어와 릴레이제어이 특정을 비교 설명한 것으로 틀린 것은?

  1. PLC제어는 릴레이제어보다 제어 로직의 변경이 어렵다.
  2. PLC제어는 릴레이제어보다 제어반의 크기가 작다.
  3. PLC제어는 릴레이제어보다 고속 동작이 가능하다.
  4. PLC제어는 릴레이제어보다 시스템 구성시간이 짧다.
(정답률: 72%)
  • PLC제어는 릴레이제어보다 제어 로직의 변경이 어렵다. 이는 PLC제어는 프로그래밍 언어를 사용하여 제어 로직을 작성하고 수정해야 하기 때문이다. 반면 릴레이제어는 전기적 회로를 구성하여 제어 로직을 작성하므로, 수정이 비교적 쉽다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 제어의 정의에 대한 설명 중 가장 바르지 못한 것은?

  1. 적은 에너지로 큰 에너지를 조절하기 위한 시스템을 말한다.
  2. 사람이 직접 개입하여 어떤 작업을 수행하는 것 등을 뜻한다.
  3. 어떤 목적에 적합하도록 되어 있는 대상에 필요한 조작을 가하는 것이다.
  4. 기계의 재료나 에너지의 유동을 중계하는 것으로써 수동이 아닌 것이다.
(정답률: 59%)
  • 가장 바르지 못한 것은 "기계의 재료나 에너지의 유동을 중계하는 것으로써 수동이 아닌 것이다." 이다. 이는 제어의 개념과 일치하지 않는다.

    제어란, 어떤 시스템이나 대상을 원하는 목적에 맞게 조작하여 원하는 결과를 얻는 것을 말한다. 이를 위해 적은 에너지로 큰 에너지를 조절하는 시스템을 구성하거나, 사람이 직접 개입하여 작업을 수행하는 것 등 다양한 방법을 사용한다. 따라서 "사람이 직접 개입하여 어떤 작업을 수행하는 것 등을 뜻한다."가 가장 바르다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 생산 공정이나 기계장치 등을 자동제어시스템으로 바꾸었을 때의 장점과 가장 거리가 먼 것은?

  1. 생산 속도를 증가시킨다.
  2. 제품의 품질이 균일화되고 향상되어 불량품이 감소된다.
  3. 생산 설비의 수명이 길어진다.
  4. 설비 투자비가 감소된다.
(정답률: 81%)
  • 설비 투자비가 감소된다는 것은 자동제어시스템으로 바꾸었을 때 기존의 설비를 대체하지 않고도 생산성을 향상시킬 수 있기 때문입니다. 따라서 새로운 설비를 구입하거나 기존 설비를 업그레이드하는 비용을 줄일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 컴퓨터를 이용하여 설계, 제도에서 생산까지 일관하는 시스템은?

  1. 검사 시스템
  2. 베이스머신 시스템
  3. 치공구 시스템
  4. CAD/CAM 시스템
(정답률: 85%)
  • CAD/CAM 시스템은 컴퓨터를 이용하여 제품 설계부터 생산까지 일관되게 처리하는 시스템입니다. CAD는 제품 설계를 위한 컴퓨터 지원 도구이고, CAM은 컴퓨터를 이용하여 제품 생산을 자동화하는 시스템입니다. 따라서 CAD/CAM 시스템은 제품 생산 과정에서 생산성을 높이고, 제품의 정확성과 품질을 향상시키는데 큰 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 자기유지회로를 구성할 때 ( )에 알맞은 기호는?

  1. A
  2. Q
  3. A'
  4. Q'
(정답률: 72%)
  • 이 기호는 NAND 게이트를 나타내며, 자기유지회로를 구성할 때 사용됩니다. NAND 게이트는 입력이 모두 1일 때 출력이 0이 되는 논리 게이트입니다. 따라서 자기유지회로에서는 입력이 1인 상태에서만 회로가 유지되어야 하므로, NAND 게이트를 사용하여 입력이 모두 1일 때만 출력이 0이 되도록 구성합니다. 이때, NAND 게이트의 출력을 자기유지회로의 입력으로 연결하면, 입력이 모두 1인 상태에서만 회로가 유지되는 자기유지회로를 구성할 수 있습니다. 따라서 정답은 "Q"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 그림 중 NAND 소자를 나타내는 논리 소자는?

(정답률: 82%)
  • 정답은 "" 입니다.

    NAND 소자는 두 개의 입력이 모두 참일 때 출력이 거짓이 되는 논리 소자입니다. 그림에서는 두 개의 입력이 상단에 있고 출력이 하단에 있습니다. 입력이 모두 참일 때, 즉 두 입력이 모두 전류가 흐를 때, 출력이 차단되어 거짓이 됩니다. 이러한 동작 방식 때문에 NAND 소자는 다른 논리 소자들을 구성하는 데 매우 유용하게 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 유접점 회로와 비교했을 때 무접점 회로의 특징으로 가장 거리가 먼 것은?

  1. 수명이 길다.
  2. 응답속도가 느리다.
  3. 소형화에 적합하다.
  4. 전기적 노이즈에 약하다.
(정답률: 73%)
  • 무접점 회로는 기계적인 접점이 없기 때문에 수명이 길고 소형화에 적합하며 전기적 노이즈에 약하지만, 유접점 회로와 달리 신호 전달에 시간이 걸리기 때문에 응답속도가 느리다는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 열동계전기에 관한 설명으로 옳지 않은 것은?

  1. 복구는 수동 복구형과 자동 복구형이 있다.
  2. 바이메탈의 팽창과 수축력에 의해 동작한다.
  3. 전류가 정상전류보다 크게 증가하면 동작한다.
  4. 경보회로만 작동하고 주회로는 차단하지 않는다.
(정답률: 69%)
  • 열동계전기는 전류가 정상전류보다 크게 증가하면 바이메탈의 팽창과 수축력에 의해 동작하여 회로를 차단하는 장치입니다. 따라서, 주회로를 차단하지 않고 경보회로만 작동하는 것은 보호 기능을 수행하지 못하게 됩니다. 이는 심각한 안전 문제를 야기할 수 있으므로 옳지 않은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 시퀀스 제어용 기기 중 설정시간 만큼 동작을 지연시키기 위하여 사용하는 것은?

  1. 카운터
  2. 전자접촉기
  3. 타이머
  4. 솔레노이드밸브
(정답률: 86%)
  • 타이머는 설정된 시간만큼 지연시키기 위해 사용되는 기기입니다. 따라서 시퀀스 제어용 기기 중 설정시간 만큼 동작을 지연시키기 위해서는 타이머를 사용해야 합니다. 카운터는 특정 횟수를 세는 기능을 하며, 전자접촉기는 전기 신호를 감지하여 동작하는 기기입니다. 솔레노이드밸브는 전기 신호에 의해 열림과 닫힘을 제어하는 기기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 유도형전동기의 속도제어 방법으로 가장 적합한 것은?

  1. 콘덴서법
  2. 극수변환법
  3. 저항조정법
  4. 트랜지스터법
(정답률: 51%)
  • 유도형전동기는 회전자의 자기장과 스테이터의 자기장이 상호작용하여 회전하는 원리로 동작합니다. 따라서 속도제어 방법은 스테이터 자기장의 크기나 회전자 자기장의 상대적인 위치를 조절하여 속도를 제어하는 것이 가장 적합합니다.

    이 중에서 극수변환법은 스테이터 자기장의 크기를 조절하여 속도를 제어하는 방법으로, 스테이터의 극수를 변환함으로써 회전자의 자기장과 상호작용하는 스테이터 자기장의 크기를 조절합니다. 이 방법은 전력 손실이 적고, 속도 제어가 정확하며, 회전수가 높은 유도형전동기에서도 적용이 가능하므로 가장 적합한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 전자개폐기를 구성하는 조합으로 옳은 것은?

  1. 릴레이와 타이머
  2. 전자접촉기와 타이머
  3. 열동형계전기와 타이머
  4. 전자접촉기와 열동형계전기
(정답률: 72%)
  • 전자접촉기는 전기적 신호를 받아서 회로를 개폐하는 장치이고, 열동형계전기는 전기적 신호를 받아서 열을 발생시켜 회로를 개폐하는 장치입니다. 따라서 전자접촉기와 열동형계전기를 조합하여 사용하면 전기적 신호와 열을 모두 이용하여 회로를 개폐할 수 있어서 더욱 신뢰성이 높아집니다. 따라서 정답은 "전자접촉기와 열동형계전기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 제어계의 종류를 목표값에 따른 분류와 제어량에 따른 분류로 구분할 때, 목표값에 따른 분류에 해당하는 것은?

  1. 서보기구
  2. 정치제어
  3. 자동조정
  4. 프로세스 제어
(정답률: 48%)
  • 목표값에 따른 분류는 제어 시스템이 목표값을 기준으로 제어하는 것을 의미합니다. 이 중에서 정치제어는 정치적인 목표를 달성하기 위해 사용되는 제어 시스템입니다. 예를 들어, 국가의 안전을 위해 군사력을 강화하는 경우에는 정치제어가 사용될 수 있습니다. 따라서 정치제어가 목표값에 따른 분류에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 입력신호가 가해지고 있는 상태에서 클록 펄스가 들어가면 펄스 1개 정도가 뒤져서 출력되는 플립플롭은?

  1. D-플립플롭
  2. RS-플립플롭
  3. T-플립플롭
  4. JK-플립플롭
(정답률: 54%)
  • D-플립플롭은 입력신호가 들어오면 그대로 출력되는 플립플롭으로, 입력신호가 가해지고 있는 상태에서 클록 펄스가 들어가면 입력신호가 출력되므로 펄스 1개 정도가 뒤져서 출력된다. 따라서 정답은 D-플립플롭이다. RS-플립플롭, T-플립플롭, JK-플립플롭은 입력신호와 클록 펄스에 따라 출력이 결정되므로 입력신호가 가해지고 있는 상태에서 클록 펄스가 들어가면 예측할 수 없는 출력이 나올 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 제어계에서 동작의 관련성 및 작업의 순서를 나타낸 것은?

  1. 접속도
  2. 플로우차트
  3. 논리회로도
  4. 타이밍차트
(정답률: 56%)
  • 플로우차트는 제어계에서 동작의 관련성 및 작업의 순서를 그래픽으로 나타내는 도구이다. 각 작업이 어떤 조건에서 수행되는지, 어떤 결과를 내는지 등을 시각적으로 파악할 수 있어 제어계 설계 및 유지보수에 유용하다. 따라서 정답은 "플로우차트"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

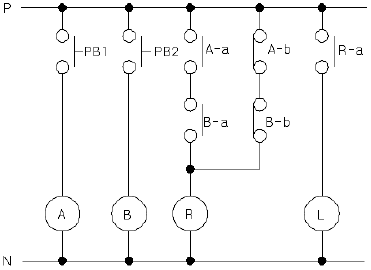

56. 그림은 어떤 회로를 나타낸 것인가?

  1. 일치회로
  2. 인터록회로
  3. 금지회로
  4. 배타적 OR회로
(정답률: 61%)
  • 이 그림은 일치회로를 나타낸 것입니다. 일치회로는 입력 신호가 모두 같을 때 출력이 발생하는 회로로, 이 그림에서는 입력 A와 입력 B가 모두 1일 때 출력이 1이 되는 것을 볼 수 있습니다. 따라서 이 그림은 일치회로를 나타내고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 입력신호가 하이(High) 이면 출력은 로우(Low)이고, 입력신호가 로우(Low)이면 출력이 하이(High)가 나오는 논리회로는?

  1. AND
  2. OR
  3. NOT
  4. NAND
(정답률: 78%)
  • 입력신호와 출력신호가 반대로 나오는 논리회로를 인버터(inverter)라고 합니다. NOT은 인버터의 다른 이름이며, 입력신호를 반대로 출력하는 논리게이트입니다. 따라서, 입력신호가 하이(High) 이면 출력은 로우(Low)이고, 입력신호가 로우(Low)이면 출력이 하이(High)가 나오는 논리회로는 NOT입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 전동기의 스타-델타 기동회로 등에서 다른 계전기의 동시작동을 금지시키는 회로는?

  1. 인터록 회로
  2. 기동 우선 기억 회로
  3. 신입력 우선 회로
  4. 정지 우선 기억 회로
(정답률: 77%)
  • 인터록 회로는 스타-델타 기동회로 등에서 다른 계전기의 동시작동을 금지시키는 회로입니다. 이는 인터록 회로가 스타-델타 기동회로에서 사용되는데, 이 회로는 스타-델타 전환 시에 스타 연결과 델타 연결 사이에 존재하여, 스타 연결 시에는 델타 연결이 차단되고, 델타 연결 시에는 스타 연결이 차단되어 다른 계전기의 동시작동을 방지합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 논리식이 틀린 것은?

  1. A+AㆍB=B
  2. Aㆍ(A+B)=A
  4. (A+B)+C=A+(B+C)
(정답률: 51%)
  • 정답:

    이유: 위의 논리식은 디모르간의 법칙을 잘못 적용한 것입니다. 디모르간의 법칙은 (AㆍB)'=A'+B'와 (A+B)'=A'ㆍB'입니다. 따라서 위의 논리식은 (A'+B')'=(A'+B')'로 바꿔쓸 수 있습니다. 이는 항상 참이므로 올바른 논리식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 표시등 기호와 색상을 연결한 것 중 적합하지 않은 것은?

  1. BL- 청색표시등
  2. RL-적색표시등
  3. GL-녹색표시등
  4. OL-황색표시등
(정답률: 80%)
  • 일반적으로 표시등에서는 빨강, 녹색, 파랑색이 가장 많이 사용되며, 이는 RGB 색상 모델에서 기본적인 색상이기 때문입니다. 따라서, "OL-황색표시등"은 일반적인 표시등에서 사용되는 색상이 아니므로 적합하지 않은 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
