생산자동화기능사 필기 기출문제복원 (2014-10-11)

생산자동화기능사 2014-10-11 필기 기출문제 해설

이 페이지는 생산자동화기능사 2014-10-11 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

생산자동화기능사
(2014-10-11 기출문제)

목록

1과목: 기계가공법 및 안전관리(대략구분)

1. 아래 그림은 무슨 작업을 나타낸 것인가?

  1. 카운터 싱킹
  2. 카운터 보링
  3. 태핑
  4. 보링
(정답률: 79%)
  • 그림과 같이 접시머리 나사가 들어갈 수 있도록 구멍 입구를 원뿔 모양으로 넓게 가공하는 작업을 카운터 싱킹이라고 합니다.

    오답 노트
    카운터 보링: 볼트 머리가 묻히도록 원통형으로 구멍을 넓히는 작업
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 선반에서 고정식 방진구를 설치하는 부분으로 맞는 것은?

  1. 공구대
  2. 베드
  3. 왕복대
  4. 심압대
(정답률: 68%)
  • 방진구는 가늘고 긴 공작물 가공 시 발생하는 진동을 방지하는 장치입니다. 설치 위치에 따라 구분하며, 베드에 설치하여 3개의 조로 구성되는 것이 고정식 방진구입니다.

    오답 노트
    왕복대: 이동식 방진구가 설치되는 위치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 고속도강 공구에서 더 뚜렷하게 나타나며, 전연성의 재료를 가공할 때 연속칩의 마찰에 의하여 공구 상면에 오목하게 파진 접시모양의 마모는?

  1. 여유면 마모
  2. 노즈 마모
  3. 경사면 마모
  4. 경계 마모
(정답률: 67%)
  • 연속칩 가공 시 공구 상면(경사면)에 마찰로 인해 오목하게 파이는 접시 모양의 마모 현상을 경사면 마모라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 선반 테이퍼 깎기에서 테이퍼부의 작은 끝의 지름이 35.91mm, 큰 끝의 지름이 41.27mm, 길이가 203.7mm이며, 전체 길이가 320mm인 가공물을 깎으려고 한다. 심압대 센터의 편위 거리는?

  1. 약 0.71 mm
  2. 약 4.21 mm
  3. 약 6.71 mm
  4. 약 8.21 mm
(정답률: 55%)
  • 심압대 센터의 편위 거리는 가공물의 전체 길이와 테이퍼부의 지름 차이, 그리고 테이퍼부의 길이를 이용하여 계산합니다.
    ① [기본 공식]
    $$L = \frac{L_{total} \times (D - d)}{2 \times l}$$
    전체 길이 × (큰 끝 지름 - 작은 끝 지름) / (2 × 테이퍼부 길이)
    ② [숫자 대입]
    $$L = \frac{320 \times (41.27 - 35.91)}{2 \times 203.7}$$
    ③ [최종 결과]
    $$L = 4.21$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 직립형 브로칭 머신과 비교한 수평형 브로칭 머신의 특징에 대한 설명으로 틀린 것은?

  1. 기계 점검이 어렵다.
  2. 가동 및 안전성이 직립형보다 우수하다.
  3. 기계의 조작이 쉽다.
  4. 설치 면적이 크다.
(정답률: 63%)
  • 수평 브로칭 머신은 직립형에 비해 설치 면적은 크지만, 기계 조작이 쉽고 가동 및 안전성이 더 우수한 특징을 가지고 있습니다. 따라서 기계 점검이 어렵다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 여러대의 CNC 공작기계를 1대의 컴퓨터를 이용하여 제어하며 동시에 운전할 수 있는 방식은?

  1. FMS
  2. CAM
  3. CIM
  4. DNC
(정답률: 60%)
  • DNC(Direct Numerical Control)는 중앙 컴퓨터 한 대가 여러 대의 CNC 공작기계에 가공 데이터를 전송하고 제어하여 동시에 운전하는 시스템입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 고에너지를 순간적으로 일감의 국부에 고온가열, 용융, 증발시키는 특징을 갖는 가공 방법은?

  1. 전자빔 가공
  2. 화학적 가공
  3. 전해 가공
  4. 극초음파 가공
(정답률: 61%)
  • 전자빔 가공은 고에너지의 전자빔을 국부적으로 집중시켜 재료를 순간적으로 고온 가열, 용융 또는 증발시켜 정밀하게 가공하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 밀링작업에서 원주를 5° 30´ 씩 등분하려고 한다. 이때, 분할판의 구멍열은?

  1. 12구멍
  2. 14구멍
  3. 16구멍
  4. 18구멍
(정답률: 53%)
  • 원하는 분할 각도를 전체 각도($360^{\circ} = 21600'$)와 비교하여 분할판의 구멍 수를 결정하는 원리를 이용합니다.
    ① [기본 공식] $\frac{n}{N} = \frac{\theta}{360^{\circ}}$ (분할 구멍 수 / 분할판 전체 구멍 수 = 분할 각도 / 전체 각도)
    ② [숫자 대입] $\frac{n}{N} = \frac{5^{\circ} 30'}{360^{\circ}} = \frac{330'}{21600'} = \frac{11}{720}$ (단, 분할판의 구멍열 기준 계산 시 $\frac{330'}{540'} = \frac{11}{18}$)
    ③ [최종 결과] $N = 18$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 연삭숫돌의 3요소에 해당하지 않는 것은?

  1. 결합도
  2. 숫돌입자
  3. 기공
  4. 결합제
(정답률: 70%)
  • 연삭숫돌의 기본 구성 3요소는 절삭날 역할을 하는 숫돌입자, 이를 고정하는 결합제, 그리고 칩 저장과 냉각 역할을 하는 기공입니다. 결합도는 숫돌의 경도를 나타내는 성질일 뿐 구성 요소에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 나사의 피치를 측정할 수 있는 것은?

  1. 측장기
  2. 게이지 블록
  3. 공구 현미경
  4. 오토 콜리미터
(정답률: 51%)
  • 공구 현미경은 나사의 피치, 리드, 각도 등 미세한 치수를 정밀하게 측정하는 데 사용되는 광학 측정기입니다.

    오답 노트
    측장기: 길이 측정
    게이지 블록: 정밀 틈새 및 기준 길이 측정
    오토 콜리미터: 미소 각도 및 평면도 측정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(대략구분)

11. 다음 중 도면에 ø100 H6/p6 로 표시된 끼워 맞춤의 종류는?

  1. 구멍 기준식 억지 끼워 맞춤
  2. 구멍 기준식 중간 끼워 맞춤
  3. 축 기준식 중간 끼워 맞춤
  4. 축 기준식 헐거운 끼워 맞춤
(정답률: 53%)
  • 끼워 맞춤 표시에서 대문자 H는 구멍 기준식을 의미하며, $H6/p6$ 조합은 축의 공차가 구멍보다 커서 강제로 끼워 넣어야 하는 억지 끼워 맞춤에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 제품을 규격화 하는 이유로 틀린 것은?

  1. 품질이 향상된다.
  2. 생산성을 높일 수 있다.
  3. 제품 상호 간 호환성이 좋아진다.
  4. 생산단가를 높여 이익을 극대화 할 수 있다.
(정답률: 81%)
  • 제품 규격화의 목적은 부품의 호환성을 확보하고 생산성을 높여 품질을 향상시키며, 대량 생산을 통해 생산 단가를 낮추는 데 있습니다.

    오답 노트
    생산단가를 높여 이익을 극대화: 규격화는 단가를 낮추어 경쟁력을 확보하는 것이 목적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. KS B 1311 TG 20×12×70 으로 호칭되는 키의 설명으로 옳은 것은?

  1. 나사용 구멍이 있는 평행키로서 양쪽 네모형이다.
  2. 나사용 구멍이 없는 평행키로서 양쪽 둥근형이다.
  3. 머리붙이 경사키이며 호칭치수는 20×12 이고 호칭길이는 70 이다.
  4. 둥근바닥 반달키이며 호칭길이는 70 이다.
(정답률: 74%)
  • KS B 1311 규격에서 TG는 머리가 있는 경사 키를 의미합니다. 따라서 TG 20×12×70은 머리붙이 경사키이며, 호칭치수는 $20\times 12$, 호칭길이는 $70$임을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 줄 다듬질의 가공방법 약호는?

  1. BR
  2. FF
  3. GB
  4. SB
(정답률: 66%)
  • 가공방법 약호에서 줄 다듬질(줄가공)은 FF로 표기합니다.

    오답 노트
    BR: 브로칭
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 구름베어링의 안지름이 100 mm 일 때, 구름베어링의 호칭번호에서 안지름 번호로 옳은 것은?

  1. 10
  2. 20
  3. 25
  4. 100
(정답률: 57%)
  • 01->12mm
    02->15mm
    03->17mm
    ----------
    20->100mm
  • 구름베어링의 호칭번호에서 안지름 번호는 특정 규격에 따라 부여되며, 안지름이 $100\text{ mm}$인 경우 해당 번호는 $20$으로 지정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 치수에 사용되는 치수보조 기호의 설명으로 틀린 것은?

  1. Sø : 원의 지름
  2. R : 반지름
  3. □ : 정사각형의 변
  4. C : 45° 모따기
(정답률: 68%)
  • 치수보조 기호에서 $S\phi$는 원의 지름이 아니라 구의 지름을 나타내는 기호입니다.

    오답 노트
    R: 반지름
    $\square$: 정사각형의 변
    C: $45^{\circ}$ 모따기
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. ISO 표준에 따라 관용나사의 종류를 표시하는 기호 중 테이퍼 암나사를 표시하는 기호는?

  1. R
  2. Rc
  3. Rp
  4. G
(정답률: 57%)
  • ISO 표준 관용나사 기호에서 테이퍼 암나사는 $R_{c}$로 표시합니다.

    오답 노트
    R: 테이퍼 수나사
    $R_{p}$: 평행 암나사
    G: 관용 평행 나사
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 도형이 대칭인 경우 대칭 중심선의 한쪽 도형만을 작도할 때 중심선의 양 끝부분의 작도 방법은?

  1. 짧은 2개의 평행한 굵은 1점 쇄선
  2. 짧은 2개의 평행한 가는 1점 쇄선
  3. 짧은 2개의 평행한 굵은 실선
  4. 짧은 2개의 평행한 가는 실선
(정답률: 42%)
  • 도형이 대칭인 경우 작도 시간을 줄이기 위해 중심선의 한쪽 도형만을 그릴 수 있으며, 이때 대칭 중심선의 양 끝부분에는 짧은 2개의 평행한 가는 실선을 그려 대칭임을 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 그림에서 표시된 기하 공차는?

  1. 동심도 공차
  2. 경사도 공차
  3. 원주 흔들림 공차
  4. 온 흔들림 공차
(정답률: 61%)
  • 이미지 의 공차 기호는 원주 흔들림을 나타냅니다. 이는 원통 중심을 기준으로 반지름 방향의 흔들림이 데이터 축 직선에 수직한 임의의 측정 평면 위에서 지정된 오차 범위 내에 있어야 함을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 그림과 같은 입체의 제 3각 정투상도로 가장 적합한 것은?

(정답률: 88%)
  • 제3각법 정투상도는 정면도, 평면도, 우측면도를 배치하는 방식입니다. 주어진 입체 의 형상을 분석했을 때, 정면에서 본 모습, 위에서 본 모습, 오른쪽에서 본 모습이 정확하게 일치하는 도면은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 피스톤의 기계적 운동부와 공기 압축실을 격리시켜 이물질이 공기에 포함되지 않아 식품, 의약품, 화학 산업 등에 많이 사용되는 압축기는?

  1. 피스톤형 압축기
  2. 다이어프램형 압축기
  3. 루트 블로워 압축기
  4. 베인형 압축기
(정답률: 54%)
  • 다이어프램형 압축기는 피스톤과 공기 압축실 사이에 유연한 막(다이어프램)을 설치하여 물리적으로 완전히 격리시키는 구조입니다. 이 덕분에 이물질 혼입이 차단되어 위생이 중요한 식품, 의약품, 화학 산업 분야에 최적화되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 그림과 같은 제어 밸브 방식은?

  1. 누름 스위치 방식
  2. 공압 제어 방식
  3. 페달 방식
  4. 롤러레버 방식
(정답률: 67%)
  • 제시된 이미지 는 밸브의 작동부에 롤러가 부착된 레버가 달려 있어, 외부 물체의 접촉으로 밸브를 조작하는 롤러레버 방식의 전형적인 형태입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 그림과 같이 밀폐된 용기 속에 가해지는 압력에 대한 설명으로 옳은 것은?

  1. ⓐ 방향에 가장 큰 압력이 발생한다.
  2. ⓑ 와 ⓓ 방향에 가장 큰 압력이 발생한다.
  3. ⓒ 방향에 가장 큰 압력이 발생한다.
  4. ⓐ, ⓑ, ⓒ, ⓓ 방향의 압력이 모두 같다.
(정답률: 81%)
  • 파스칼의 법칙에 따라 밀폐된 용기 내의 정지 유체에 가해진 압력은 모든 방향으로 동일하게 전달됩니다. 따라서 그림의 ⓐ, ⓑ, ⓒ, ⓓ 모든 방향의 압력은 동일합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 소요 공기량을 조절하기 위한 공기 압축기의 압축공기 생산 조절방식이 아닌 것은?

  1. 무부하 조절방식
  2. ON/OFF 조절방식
  3. 저속 조절방식
  4. 드레인 조절방식
(정답률: 48%)
  • 공기 압축기의 생산 조절방식에는 무부하, ON/OFF, 저속 조절방식 등이 사용됩니다.

    오답 노트
    드레인 조절방식: 드레인은 압축공기 내의 수분을 배출하는 기능이며 생산량을 조절하는 방식이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 중 절대압력을 바르게 표현한 것은?

  1. 게이지압력 + 대기압
  2. 게이지압력 × 대기압
  3. 게이지압력 - 대기압
  4. 게이지압력 ÷ 대기압
(정답률: 71%)
  • 절대압력은 진공 상태를 기준으로 측정한 압력으로, 실제 측정기(게이지)에 나타나는 게이지압력에 기준이 되는 대기압을 더하여 계산합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 공압 밸브 중에서 셔틀 밸브에 대한 설명으로 옳은 것은?

  1. AND 요소로 알려져 있다.
  2. 두 입구에 각기 다른 압력이 인가되었을 때 높은 압력 쪽의 공기가 우선적으로 출력된다.
  3. 압축공기가 두 개의 입구에서 동시에 작용할 때에만 출구에 압축공기가 흐르게 된다.
  4. 두 개의 압력 신호가 다른 압력일 경우 작은 쪽의 공기가 출구로 나가게 되어 안전제어, 검사기능 등에 사용된다.
(정답률: 51%)
  • 셔틀 밸브는 OR 회로를 구성하는 밸브로, 두 개의 입구 중 압력이 더 높은 쪽의 공기가 출력측으로 나가게 되는 특성을 가지고 있습니다.

    오답 노트
    AND 요소: 2압 밸브(Dual Pressure Valve)의 특징
    동시에 작용할 때만 흐름: AND 회로의 특징
    작은 쪽의 공기가 출력: 셔틀 밸브의 작동 원리와 반대
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 미끄럼 날개 회전 압축기라고도 불리며 공기를 안정되고 일정하게 공급할 수 있는 회전식 공기압축기는?

  1. 베인형 압축기
  2. 원심식 압축기
  3. 루트 블로워 압축기
  4. 피스톤형 압축기
(정답률: 59%)
  • 베인형 압축기는 슬롯에 끼워진 날개(베인)가 회전하며 공기를 압축하는 방식으로, 미끄럼 날개 회전 압축기라고도 불리며 공기를 안정적이고 일정하게 공급할 수 있는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 그림과 같은 공압기호 명칭은?

  1. 셔틀밸브(OR밸브)
  2. 2압 밸브(AND밸브)
  3. 체크밸브
  4. 급속배기밸브
(정답률: 70%)
  • 기호는 유체가 한쪽 방향으로만 흐를 수 있게 하고 역류를 방지하는 체크밸브를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 압축기로부터 토출되는 고온의 압축공기를 공기건조기 입구온도 조건에 알맞게 냉각시켜 수분을 제거하는 장치는?

  1. 윤활기
  2. 자동배출기
  3. 애프터 쿨러
  4. 공기 필터
(정답률: 80%)
  • 애프터 쿨러는 압축기에서 토출된 고온의 압축공기를 냉각시켜, 이후 공기건조기가 효율적으로 수분을 제거할 수 있도록 입구 온도를 낮춰주는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 설정 압력 이상이 되면 유량의 일부 또는 전부를 탱크로 보내어 회로내의 최고 압력을 한정하는 밸브는?

  1. 릴리프밸브
  2. 무부하밸브
  3. 감압밸브
  4. 시퀀스밸브
(정답률: 70%)
  • 릴리프밸브는 회로 내의 압력이 설정값 이상으로 상승했을 때, 유량을 탱크로 바이패스시켜 시스템의 최고 압력을 제한함으로써 회로를 보호하는 안전밸브 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 메카트로닉스 일반(대략구분)

31. 자동화시스템의 구성요소 중 서보모터(servo motor)는 주로 어디에 속하는가?

  1. 프로세서(processor)
  2. 액추에이터(actyator)
  3. 릴레이(relay)
  4. 센서(sensor)
(정답률: 80%)
  • 액추에이터는 시스템의 명령을 받아 실제로 기계적인 움직임을 만들어내는 장치입니다. 서보모터는 제어 명령을 정밀하게 추종하여 구동하는 모터이므로 액추에이터에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 공장 자동화의 단계에서 가장 발전된 단계로서 컴퓨터 통합 생산체계를 의미하는 것은?

  1. CAD
  2. CAM
  3. FMS
  4. CIM
(정답률: 59%)
  • CIM(Computer Integrated Manufacturing)은 설계부터 제조, 관리까지 공장의 모든 생산 체계를 컴퓨터 네트워크로 통합하여 최적화하는 가장 발전된 단계의 컴퓨터 통합 생산체계입니다.

    오답 노트
    FMS: CIM의 일부로, 다양한 제품을 유연하게 생산하는 제조 시스템입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 측정 대상물에 직접 접촉하지 않으면서 온도를 검출하는 비접촉식 온도센서는?

  1. 열전쌍
  2. 서미스터
  3. 측온저항체
  4. 적외선센서
(정답률: 69%)
  • 적외선센서는 대상물에서 방출되는 적외선 에너지를 감지하여 측정하므로, 대상물에 직접 닿지 않고도 온도를 측정할 수 있는 대표적인 비접촉식 온도센서입니다.

    오답 노트
    열전쌍, 서미스터, 측온저항체: 모두 측정 대상에 직접 접촉해야 하는 접촉식 센서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 우선되는 회로가 동작할 때, 다른 회로의 동작을 금지시키는 회로의 명칭은?

  1. 자기유지 회로
  2. 인칭 회로
  3. 인터록 회로
  4. 한시 회로
(정답률: 86%)
  • 인터록 회로는 동시 동작 금지 회로라고도 하며, 두 개 이상의 회로 중 하나가 동작하고 있을 때 다른 회로가 작동하지 못하도록 물리적 또는 전기적으로 금지시키는 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 출력의 일부를 입력방향으로 피드백 시켜 목표값과 비교되도록 폐루프를 형성하는 제어는?

  1. 되먹임 제어
  2. 순차 제어
  3. ON-OFF 제어
  4. 프로그램 제어
(정답률: 84%)
  • 출력의 일부를 입력으로 되돌려 목표값과 비교함으로써 오차를 수정하는 폐루프(Closed-loop) 제어 방식을 되먹임 제어 또는 피드백 제어라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 자동제어의 장점과 가장 거리가 먼 것은?

  1. 불량품이 감소한다.
  2. 원자재 및 연료 등이 절감된다.
  3. 제품의 품질이 고급화 된다.
  4. 안전사고의 방지가 가능하다.
(정답률: 66%)
  • 자동제어는 공정의 정밀도와 효율성을 높여 불량품 감소, 자원 절감, 안전사고 방지 등의 효과를 가져오지만, 제품 자체의 품질을 고급화하는 것은 설계나 소재의 영역이지 제어 방식만으로 결정되는 것이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 수치제어공작기계(NC 공작기계)는 자동생산시스템의 어떤 분야에 속하는가?

  1. 자동가공
  2. 자동조립
  3. 자동설계
  4. 자동포장
(정답률: 75%)
  • 수치제어공작기계(NC 공작기계)는 컴퓨터 수치 제어를 통해 재료를 깎거나 구멍을 뚫는 등 물리적인 형상을 만드는 장치이므로 자동생산시스템 중 자동가공 분야에 속합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 유도탄, 대공포의 포신 제어에 사용되는 방법으로 목표 값의 크기나 위치가 시간에 따라 변화하므로 이것을 제어량이 자동제어 하는 것은?

  1. 정치제어
  2. 전자제어
  3. 추종제어
  4. 시퀀스제어
(정답률: 64%)
  • 목표 값의 크기나 위치가 시간에 따라 계속 변화할 때, 제어량이 그 변화하는 목표 값을 실시간으로 따라가며 제어하는 방식을 추종제어라고 합니다. 유도탄이나 대공포 제어가 대표적인 예입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 인간이 티칭으로 동작내용을 기억시키고 기억된 내용에 따라 작업이 되풀이 되어 동작되는 로봇은?

  1. 플레이 백 로봇
  2. 수치제어 로봇
  3. 가변 시퀀스 로봇
  4. 수동 로봇
(정답률: 75%)
  • 인간이 직접 로봇을 움직여 동작 내용을 기억시키고, 저장된 경로를 그대로 재생(Playback)하여 반복 작업하는 로봇을 플레이 백 로봇이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 되먹임 제어가 적용되는 장치는?

  1. 자동판매기
  2. 교통신호등
  3. 항온항습기
  4. 엘리베이터
(정답률: 61%)
  • 항온항습기는 설정된 온도와 습도를 유지하기 위해 현재 상태를 감지하고 이를 다시 입력으로 보내 제어하는 되먹임 제어(피드백 제어)가 필수적인 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 자동화시스템과 가장 관계가 없는 것은?

  1. 수치제어선반
  2. PLC
  3. 무인 운반차
  4. 범용 선반
(정답률: 79%)
  • 범용 선반은 작업자가 직접 핸들을 조작하여 가공하는 수동 기계이므로, 스스로 제어되는 자동화시스템에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 부하의 과전류에 의한 열 발생이 바이메탈을 작동시켜 회로를 차단하는 제어용 기기는?

  1. EOCR
  2. 열동계전기
  3. 전자접촉기
  4. 한시계전기
(정답률: 71%)
  • 열동계전기는 부하의 과전류로 인해 발생하는 열이 바이메탈을 변형시켜 회로를 차단하는 원리를 이용한 보호 장치입니다.

    오답 노트
    EOCR: 전자식 과전류 계전기로 바이메탈 대신 전자 회로를 이용함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 직류전압 300V를 발생하는 절연저항계를 가지고 절연저항을 측정하였더니 10MΩ 이었다. 이 때 흐르는 누설전류는?

  1. 30 mA
  2. 3 A
  3. 30 μA
  4. 50 A
(정답률: 59%)
  • 옴의 법칙을 이용하여 전압과 저항으로부터 누설전류를 구할 수 있습니다.
    ① [기본 공식] $I = \frac{V}{R}$
    ② [숫자 대입] $I = \frac{300}{10 \times 10^{6}}$
    ③ [최종 결과] $I = 30 \times 10^{-6}$
    따라서 누설전류는 $30\mu\text{A}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 래더 다이어그램을 PLC 명령문으로 코딩할 때 잘못된 것은?

  1. 001 : SET 001로 코딩한다.
  2. 002 : OR 002로 코딩한다.
  3. 003 : AND NOT으로 코딩한다.
  4. 012 : OUT 012로 코딩한다.
(정답률: 52%)
  • 제시된 래더 다이어그램 에서 001과 002는 병렬로 연결되어 있으므로, 001은 SET 명령이 아니라 OR 001로 코딩해야 논리적으로 올바릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. PLC에서 외부기기와 내부회로를 전기적으로 절연하고 노이즈를 막기 위해 입력부와 출력부에 주로 이용하는 소자는?

  1. 사이리스터
  2. 릴레이
  3. 포토커플러
  4. 트랜지스터
(정답률: 59%)
  • 포토커플러는 빛을 이용하여 전기 신호를 전달하는 소자로, 입력측과 출력측이 광학적으로 분리되어 있어 외부 기기와 내부 회로를 전기적으로 절연하고 노이즈 유입을 차단하는 데 최적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 전자석에 의해 접점을 개폐하는 전자접촉기와 부하의 과전류에 의해 동작하는 열동계전기가 조합된 장치는?

  1. 전자 개폐기
  2. 시간 계전기
  3. 보조 계전기
  4. 플리커 계전기
(정답률: 79%)
  • 전자 개폐기는 전자석을 이용해 접점을 개폐하는 전자접촉기와 부하의 과전류를 감지해 동작하는 열동계전기가 하나로 조합된 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 전동기 과부하 보호용 계전기는?

  1. 한시계전기
  2. 파워계전기
  3. 리드계전기
  4. 열동형계전기
(정답률: 68%)
  • 전동기에 과부하가 발생했을 때 흐르는 전류에 의한 열을 감지하여 회로를 차단함으로써 전동기를 보호하는 장치는 열동형계전기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 1 또는 0과 같이 하나의 입력에 대하여 항상 그에 대응하는 출력을 발생하게 하고, 다음에 새로운 입력이 주어질 때까지 그 상태를 안정적으로 유지하는 회로로써 기억소자로 사용되는 것은?

  1. 인터록 회로
  2. 플립-플롭 회로
  3. 선행우선 회로
  4. 자기유지 회로
(정답률: 67%)
  • 플립-플롭 회로는 하나의 입력에 대해 대응하는 출력을 발생시키고, 다음 입력이 들어올 때까지 그 상태를 안정적으로 유지하는 대표적인 기억 소자 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 2개의 입력 A, B가 서로 다른 경우에만 출력이 1이 되고, 2개의 입력이 같은 경우에는 출력이 0으로 되는 회로를 무엇이라 하는가?

  1. 일치회로
  2. 인터록회로
  3. 다수결회로
  4. 배타적 OR회로
(정답률: 76%)
  • 배타적 OR회로(XOR)는 두 입력이 서로 다를 때만 출력이 1이 되고, 입력이 같으면 출력이 0이 되는 논리 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 논리 회로는 어떤 회로를 나타내는가? (단, A, B 는 입력, X1, X2는 출력이다.)

  1. 일치 회로
  2. 인터록 회로
  3. 금지 회로
  4. 배타적 OR 회로
(정답률: 56%)

  • 입력 $A$가 활성화되면 $X_1$은 출력되지만, NOT 게이트를 통해 $B$측 AND 게이트를 차단하여 $X_2$의 출력을 막습니다. 반대로 $B$가 활성화되면 $X_1$의 출력을 막습니다. 이처럼 두 출력이 동시에 나오지 않도록 상호 억제하는 회로를 인터록 회로(동시동작금지회로)라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 회로도에 관한 설명으로 옳은 것은?

  1. PB1을 누르면 R3가 여자된다.
  2. PB1과 PB3를 동시에 누르면 R3가 여자된다.
  3. PB2를 누르고 PB3를 누르면 R3가 여자된다.
  4. PB1, PB2, PB3를 순차적으로 누르면 R3가 여자된다.
(정답률: 74%)

  • 최종 출력인 $R_3$가 여자되기 위해서는 $PB_3$와 $R_2$의 접점이 모두 닫혀야 합니다. $R_2$가 닫히기 위해서는 $PB_2$와 $R_1$의 접점이 닫혀야 하며, $R_1$이 닫히기 위해서는 $PB_1$이 눌려야 합니다. 따라서 $PB_1, PB_2, PB_3$를 순차적으로 눌러야 $R_3$가 여자됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 입력신호 주파수의 1/2의 출력 주파수를 얻는 플립플롭은?

  1. T플립플롭
  2. D플립플롭
  3. JK플립플롭
  4. RS플립플롭
(정답률: 57%)
  • T 플립플롭은 입력 신호가 들어올 때마다 출력 상태가 반전되는 특성을 가지고 있어, 출력 주파수가 입력 주파수의 $1/2$이 되는 분주기 회로로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 시퀀스 제어회로의 출력기기로 사용되지 않는 것은?

  1. 리밋스위치
  2. 직류전동기
  3. 에어실린더
  4. 솔레노이드
(정답률: 64%)
  • 시퀀스 제어회로에서 출력기기는 제어 결과에 따라 실제로 동작을 수행하는 액추에이터를 의미합니다.
    리밋스위치는 물체의 위치나 상태를 감지하여 신호를 보내는 검출용 기기이므로 입력기기에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 논리대수의 기본법칙으로 옳지 않은 것은?

  1. A · A = 1
  2. A + = 1
  3. A · B = B · A
  4. A · (B+C) = A · B + A · C
(정답률: 58%)
  • 논리대수의 기본 법칙 중 멱등 법칙에 의해 동일한 변수의 AND 연산 결과는 자기 자신이 되어야 합니다.
    따라서 $A \cdot A = A$가 옳으며, $A \cdot A = 1$은 잘못된 법칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 미리 정해 놓은 순서 또는 일정한 논리에 의하여 정해진 순서에 따라서 각 단계를 순차적으로 진행시켜 나가는 제어는?

  1. 자동제어
  2. 서보제어
  3. 추종제어
  4. 시퀀스제어
(정답률: 84%)
  • 시퀀스제어(Sequence Control)는 미리 정해진 순서나 논리에 따라 각 단계를 순차적으로 진행시켜 나가는 제어 방식을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

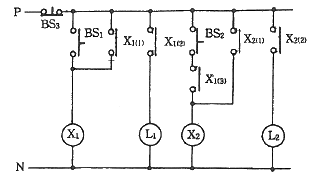

56. 다음 그림은 무슨 회로를 나타낸 것인가?

  1. 인터록 회로
  2. 동작 지연 타이머 회로
  3. 우선동작 순차 제어회로
  4. 신입신호 우선 제어회로
(정답률: 61%)
  • 제시된 회로 는 $X_1$과 $L_1$이 먼저 작동한 후 $BS_2$를 눌러야 다음 단계가 진행되는 구조이므로, 정해진 순서대로 동작하는 우선동작 순차 제어회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 자기유지 회로를 바르게 설명한 것은?

  1. 두 입력이 상태가 같을 때에만 출력이 나타나는 회로
  2. 정해진 순서에 따라 차례로 입력되었을 때에만 동작하는 회로
  3. 릴레이 자기 자신의 접점을 이용하여 출력을 유지하는 회로
  4. 기기의 보호나 작업자의 안전을 위해 기기의 동작상태를 나타내는 접점을 사용하여 관련된 기기의 동작을 금지하는 회로
(정답률: 80%)
  • 자기유지 회로는 릴레이가 동작한 후, 릴레이 자신의 접점을 병렬로 연결하여 입력 신호가 사라져도 출력을 계속 유지하는 회로입니다.

    오답 노트
    두 입력이 상태가 같을 때에만 출력이 나타나는 회로: AND 회로
    정해진 순서에 따라 차례로 입력되었을 때에만 동작하는 회로: 시퀀스 회로
    기기의 보호나 작업자의 안전을 위해 동작상태를 나타내는 접점을 사용하여 관련된 기기의 동작을 금지하는 회로: 인터록 회로
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 한국산업표준(KS)에서 “시퀀스 제어 기호”는 어느 부문에서 규정하고 있는가?

  1. KS A
  2. KS B
  3. KS C
  4. KS D
(정답률: 67%)
  • 한국산업표준(KS)의 부문별 분류에 따라 전기 및 전자 분야의 규격은 KS C에서 담당하고 있습니다.

    오답 노트
    KS A: 기본
    KS B: 기계
    KS D: 금속
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 검출용 스위치가 아닌 것은?

  1. 리밋스위치
  2. 로터리스위치
  3. 근접스위치
  4. 플로트스위치
(정답률: 49%)
  • 로터리스위치는 사용자가 원하는 위치로 돌려 선택하는 입력스위치의 일종이며, 상태를 감지하여 신호를 보내는 검출용 스위치가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 그림의 기호는 무엇을 나타내는가?

  1. 직류 전동기
  2. 유도 전동기
  3. 직류 발전기
  4. 교류 발전기
(정답률: 67%)
  • 기호 내의 IM은 Induction Motor의 약자로, 유도 전동기를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
