생산자동화기능사 필기 기출문제복원 (2015-04-04)

생산자동화기능사
(2015-04-04 기출문제)

목록

1과목: 기계가공법 및 안전관리(대략구분)

1. 폭이 좁고 길이가 긴 가공물의 줄 작업 방법은?

  1. 직진법
  2. 사진법
  3. 병진법
  4. 후진법
(정답률: 65%)
  • 병진법은 폭이 좁고 길이가 긴 가공물을 작업할 때, 한 줄씩 작업을 하면서 작업 위치를 이동시켜가며 작업하는 방법입니다. 이 방법은 작업물의 크기에 상관없이 일정한 간격으로 작업을 진행할 수 있어 효율적이며, 작업 중간에 작업물을 뒤집어서 작업할 필요가 없어 편리합니다. 따라서 폭이 좁고 길이가 긴 가공물의 줄 작업에 적합한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 연삭숫돌의 결합도가 가장 높은 것은?

  1. E.F.G
  2. M.N.O
  3. P.Q.R
  4. U.W.Z
(정답률: 81%)
  • 연삭숫돌의 결합도란, 연삭숫돌과 연마재간의 결합력을 의미합니다. 이 결합력이 강할수록 연마재가 빠르게 연마돼서 연삭효율이 높아집니다.

    따라서, 연삭숫돌의 결합도가 가장 높은 것은 연마재와의 결합력이 가장 강한 것입니다. "U.W.Z"가 가장 높은 이유는, 이 연삭숫돌은 다이아몬드로 만들어져 있기 때문입니다. 다이아몬드는 결합력이 매우 강하고 내구성이 뛰어나기 때문에, 연마재와의 결합도가 가장 높아지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 기어 세이빙에 대한 설명으로 옳은 것은?

  1. 절삭된 기어를 열처리하는 것
  2. 절삭된 기어를 고정밀도로 다듬는 것
  3. 기어 절삭 공구를 다듬는 것
  4. 특수 기어를 가공하는 것
(정답률: 80%)
  • 기어 세이빙은 절삭된 기어의 정밀도를 높이기 위해 기어의 표면을 다듬는 공정입니다. 따라서 "절삭된 기어를 고정밀도로 다듬는 것"이 옳은 설명입니다. 열처리나 특수 기어 가공과는 관련이 없습니다. 또한 기어 절삭 공구를 다듬는 것도 기어 세이빙과는 다른 공정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 드릴가공의 종류가 아닌 것은?

  1. 보링
  2. 리밍
  3. 맨드릴
  4. 카운터 싱킹
(정답률: 66%)
  • 보링, 리밍, 카운터 싱킹은 모두 회전하는 공구를 사용하여 원하는 형태를 가공하는 방법이지만, 맨드릴은 회전하는 공구를 사용하지 않고 직진하는 공구를 사용하여 구멍을 뚫는 방법이기 때문에 드릴가공의 종류가 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 밀링머신에서 커터의 지름이 200mm이고, 한 날당 이송이 0.3mm, 커터의 날수가 8개, 회전수를 500rpm으로 할 때, 절삭속도는 약 몇m/min인가?

  1. 287.5
  2. 314.2
  3. 345.3
  4. 378.6
(정답률: 71%)
  • 절삭속도는 다음과 같이 계산할 수 있습니다.

    절삭속도 = 회전수 × 한 회전에 이동하는 거리 × 커터의 날수

    한 회전에 이동하는 거리는 커터의 지름을 이용하여 구할 수 있습니다.

    한 회전에 이동하는 거리 = π × 커터의 지름

    따라서, 절삭속도는 다음과 같이 계산할 수 있습니다.

    절삭속도 = 500rpm × 0.3mm × 8 × π × 200mm / 1000

    = 314.2m/min

    따라서, 정답은 "314.2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 공작기계의 기본 운동이 아닌 것은?

  1. 절삭 운동
  2. 공작물 착탈 운동
  3. 위치조정 운동
  4. 이송 운동
(정답률: 79%)
  • 공작기계의 기본 운동은 절삭 운동, 위치조정 운동, 이송 운동입니다. 이들 운동은 모두 공작물을 가공하는 과정에서 필요한 운동으로, 절삭 운동은 공작물을 자르는 운동, 위치조정 운동은 공작물의 위치를 정확하게 조정하는 운동, 이송 운동은 공작물을 이동시키는 운동입니다. 반면에 공작물 착탈 운동은 공작물을 제거하는 운동으로, 기본 운동이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 수평밀링으로 공작물에 V홈과 각도가 주어진 경사면을 가공할 때 가장 적합한 커터는?

  1. 총형 밀링 커터
  2. 양각 커터
  3. 엔드밀
  4. 평면 커터
(정답률: 65%)
  • V홈과 경사면을 가공할 때는 각도가 주어진 경사면을 가공하는 양각 커터가 가장 적합합니다. 이는 양각 커터가 두 개의 각도를 가지고 있어 V홈과 같은 각도의 경사면을 가공할 때 효과적이기 때문입니다. 또한, 양각 커터는 새로운 면을 만들어내는 능력이 있어 다양한 형태의 가공물을 만들 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 브로칭 가공법에 대한 설명 중 옳은 것은?

  1. 소량 주문생산에 적합한 가공법이다.
  2. 하나의 절삭날에 의한 가공법이다.
  3. 인발 또는 압입하여 절삭 작업하는 가공법이다.
  4. 연삭입자에 의한 가공법이다.
(정답률: 63%)
  • 브로칭은 인발 또는 압입하여 절삭 작업하는 가공법이다. 이는 브로치(절삭날)를 부품 내부로 이동시켜 부품의 내부 형상을 형성하는 방식으로 이루어지기 때문이다. 따라서 "인발 또는 압입하여 절삭 작업하는 가공법이다."가 옳은 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 일반적으로 기차바퀴처럼 지름이 크고, 길이가 짧은 공작물의 가공에 가장 적합한 선반은?

  1. 탁상 선반
  2. 터릿 선반
  3. 정면 선반
  4. 모방 선반
(정답률: 48%)
  • 정면 선반은 기계의 전면에 위치하여 작업물을 수평으로 가공할 수 있으며, 지름이 크고 길이가 짧은 공작물의 가공에 적합합니다. 따라서 이 문제에서는 정면 선반이 가장 적합한 선택지입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 밀링 주축의 회전운동을 직선 왕복운동으로 변환하여 가공물 안지름에 키 홈을 가공할 수 있는 부속장치는?

  1. 슬로팅 장치
  2. 인발 장치
  3. 래크 절삭 장치
  4. 수직 밀링 장치
(정답률: 54%)
  • 슬로팅 장치는 밀링 주축의 회전운동을 직선 왕복운동으로 변환하여 가공물 안지름에 키 홈을 가공할 수 있는 부속장치입니다. 이는 밀링 작업 중 가공물의 안쪽에 키 홈을 만들어야 할 때 유용하게 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(대략구분)

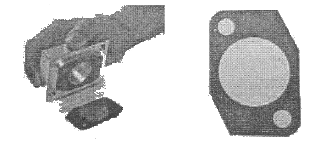

11. 다음 그림과 같이 실제 형상을 찍어내는 나타내는 스케치 방법을 무엇이라 하는가?

  1. 프리 핸드법
  2. 프린터 법
  3. 직접 본뜨기법
  4. 간접 본뜨기법
(정답률: 68%)
  • 정답은 "프린터 법"입니다. 이는 실제 형상을 찍어내는 방법으로, 컴퓨터를 이용하여 이미지를 출력하고 그것을 따라서 그림을 그리는 방법입니다. 따라서 정확도가 높고 빠르게 그림을 완성할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 맞물리는 한쌍 기어의 도시에서 맞물림부의 이끝원을 그리는 선은?

  1. 굵은 실선
  2. 가는 실선
  3. 2점 쇄선
  4. 숨은 선
(정답률: 58%)
  • 맞물리는 한쌍 기어의 도시에서 맞물림부의 이끝원을 그리는 선은 굵은 실선입니다. 이는 맞물림부의 이끝원이 가장 중요한 부분이기 때문에 강조하기 위해 굵은 실선으로 그려지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 도면에 사용하는 치수보조기호를 설명한 것으로 틀린 것은?

  1. R : 반지름
  2. C : 30℃모떼기
  3. Sø: 구의 지름
  4. □ : 정사각형의 한변의 길이
(정답률: 82%)
  • 정답은 "C : 30℃모떼기"입니다. 치수보조기호 중에는 온도를 나타내는 것이 없습니다. 따라서 "C"는 온도를 나타내는 것이 아니라, 원의 중심을 통과하는 직선을 나타내는 "중심선"을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 제작 도면에서 제거가공을 해서는 안 된다고 지시할 때의 표면 결 도시방법은?

(정답률: 79%)
  • 제작 도면에서 제거가공을 해서는 안 된다고 지시할 때의 표면 결 도시방법은 "" 입니다. 이유는 이 방법은 표면을 깎아내는 것이 아니라, 표면을 표시하는 것으로써 제거가공을 하지 말아야 할 부분을 명확하게 표시할 수 있기 때문입니다. 따라서 제거가공을 하지 말아야 할 부분을 실수로 제거하는 일을 방지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 스프링을 제도하는 내용으로 틀린 것은?

  1. 특별한 단서가 없는 한 왼쪽 감기로 도시
  2. 원칙적으로 하중이 걸리지 않은 상태로 제도
  3. 간략도로 표시하고 필요한 사항은 요목표에 기입
  4. 코일의 중간 부분을 생략할 때는 가는 1점 쇄선으로 도시
(정답률: 67%)
  • "특별한 단서가 없는 한 왼쪽 감기로 도시"는 스프링을 제도하는 내용과는 관련이 없는 문장이기 때문에 틀린 것입니다. 이 문장은 단순히 방향을 나타내는 표현일 뿐이며, 스프링을 제도하는 내용과는 아무런 상관이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 그림에서 기준 치수 ø50 구멍의 최대실체치수(MMS)는 얼마인가?

  1. ø49.7
  2. ø49.8
  3. ø50
  4. ø50.2
(정답률: 64%)
  • 기준 치수 ø50 구멍의 최대실체치수(MMS)는 ø49.8입니다. 이유는 MMS는 기준치수에서 허용오차의 절반을 뺀 값이기 때문입니다. 따라서 ø50에서 허용오차의 절반인 0.2를 뺀 값인 ø49.8이 최대실체치수(MMS)가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 동일부위에 중복되는 선의 우선순위가 높은 것부터 낮은 것으로 순서대로 나열한 것은?

  1. 중심선 → 외형선 → 절단선 → 숨은선
  2. 외형선 → 중심선 → 숨은선 → 절단선
  3. 외형선 → 숨은선 → 중심선 → 절단선
  4. 외형선 → 숨은선 → 절단선 → 중심선
(정답률: 68%)
  • 외형선은 제품의 외형을 나타내는 선으로 가장 먼저 그려지는 선이므로 우선순위가 가장 높습니다. 숨은선은 제품의 내부 구조를 나타내는 선으로 외형선 위에 그려지는 선이므로 우선순위가 더 높습니다. 절단선은 제품을 절단하여 내부 구조를 보여주는 선으로 숨은선 위에 그려지는 선이므로 우선순위가 더 높습니다. 중심선은 제품의 중심축을 나타내는 선으로 가장 우선순위가 낮습니다. 따라서, 우선순위가 높은 순서대로 나열하면 "외형선 → 숨은선 → 절단선 → 중심선"이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음과 같은 입체도에서 화살표 방향이 정면도 방향일 경우 올바르게 투상된 평면도는?

(정답률: 86%)
  • 입체도에서 화살표 방향이 정면도 방향일 경우, 투상된 평면도는 정면도와 수직이어야 합니다. 따라서 보기 중에서 수직인 것은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 그림과 같은 도면에 지시한 기하공차의 설명으로 가장 옳은 것은?

  1. 원통의 축선은 지름 0.02mm의 원통 내에 있어야 한다.
  2. 지시한 표면은 0.02mm만큼 떨어진 2개의 평면 사이에 있어야 한다.
  3. 임의의 축직각 단면에 있어서의 바깥둘레는 동일 평면 위에서 0.02mm만큼 떨어진 두 개의 동심원 사이에 있어야 한다.
  4. 대상으로 하고 있는 면은 0.02mm만큼 떨어진 2개의 직선 사이에 있어야 한다.
(정답률: 71%)
  • 이 도면은 원통의 기하학적인 형태를 보여주고 있습니다. 따라서, 기하공차는 원통의 형태와 관련된 것입니다.

    정답은 "임의의 축직각 단면에 있어서의 바깥둘레는 동일 평면 위에서 0.02mm만큼 떨어진 두 개의 동심원 사이에 있어야 한다." 입니다.

    이유는, 축직각 단면은 원통을 축으로 수직으로 잘랐을 때의 단면을 의미합니다. 이 단면에서 바깥둘레는 원의 형태를 띄게 됩니다. 따라서, 바깥둘레가 동일 평면 위에 있어야 하며, 이 평면은 원통의 축과 수직이어야 합니다. 또한, 바깥둘레는 두 개의 동심원 사이에 있어야 하며, 이 동심원은 원통의 밑면과 윗면을 의미합니다. 이것은 원통의 형태와 관련된 기하학적인 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 기하공차 기호 중 자세공차 기호는?

  1. ◎
  2. ○
  3. //
  4. ⌓
(정답률: 67%)
  • 자세공차 기호는 "//"입니다. 기하공차 기호는 등차수열에서 각 항들의 차이가 일정한 값을 나타내는 기호이고, 자세공차 기호는 등차수열에서 첫째 항과 마지막 항의 차이를 나타내는 기호입니다. 따라서 "//"는 첫째 항과 마지막 항의 차이가 일정한 등차수열을 나타내는 자세공차 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 다른 유압 모터에 비해 구조가 간단하고, 내구성이 우수하여 건설용 기계를 비롯하여 광범위하게 이용되는 유압 모터는?

  1. 기어형 유압 모터
  2. 베인형 유압 모터
  3. 액셜 피스톤형 유압 모터
  4. 레이디얼 피스톤형 유압 모터
(정답률: 61%)
  • 기어형 유압 모터는 구조가 간단하고 내구성이 우수하여 건설용 기계를 비롯하여 광범위하게 이용되는 유압 모터입니다. 이는 기어형 유압 모터가 기어와 축이 직접 연결되어 있어서 회전력이 직접 전달되기 때문입니다. 따라서 기어형 유압 모터는 다른 유압 모터에 비해 부품 수가 적고 유지보수가 쉽다는 장점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 유압의 장점이 아닌 것은?

  1. 무단 변속이 가능하다.
  2. 먼지나 이물질에 민감하다.
  3. 윤활성 및 방청성이 우수하다.
  4. 제어가 쉽고 조작이 간단하다.
(정답률: 75%)
  • 먼지나 이물질에 민감하다는 것은 유압 시스템 내부에 먼지나 이물질이 들어가면 작동에 영향을 미칠 수 있다는 것을 의미합니다. 이는 유압 시스템의 신뢰성을 낮출 수 있으므로 장점이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 유압장치의 기본적인 구성요소가 아닌 것은?

  1. 유압 펌프
  2. 오일 탱크
  3. 에어 컴프레셔
  4. 유압 액추에이터
(정답률: 85%)
  • 에어 컴프레셔는 유압장치의 기본적인 구성요소가 아닙니다. 이는 유압장치에서 압력을 생성하는 유압 펌프와 오일 탱크, 그리고 압력을 전달하고 변환하는 유압 액추에이터와는 다른 원리의 기계장치이기 때문입니다. 에어 컴프레셔는 공기를 압축하여 사용하는 기계장치로, 주로 공기 도구나 공기식 기계 등에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 관내에 흐르는 유체는 레이놀즈 수에 따라 층류와 난류로 구별된다. 레이놀즈 수의 일반적인 특성의 설명으로 틀린 것은? (단, 로 정의하고 U는 평균유속 L은 전단층의 폭이나 두께이다.)

  1. 레이놀즈 수가 103 보다 큰 경우 난류이다.
  2. 레이놀즈 수가 10 보다 작을 경우 층류이다.
  3. 레이놀즈 수가 무한으로 갈수록 레이놀즈 수의 영향이 많다.
  4. 레이놀즈 수가 1보다 작은 경우 고점성 층류 creeping 운동이 발생한다.
(정답률: 63%)
  • 답은 "레이놀즈 수가 무한으로 갈수록 레이놀즈 수의 영향이 많다." 이 틀린 것입니다.

    레이놀즈 수가 무한으로 갈수록 유체의 운동은 점성에 의한 영향이 작아지고 관성에 의한 영향이 커지기 때문에 난류 운동이 발생합니다. 따라서 레이놀즈 수가 무한으로 갈수록 레이놀즈 수의 영향이 적어지고, 관성력의 영향이 커지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 대기압이 760mmHg 일 때 공기저장 탱크의 압력계가 7 kgf/cm2 이다. 탱크의 절대압력(kgf/cm2)은 약 얼마인가?

  1. 5
  2. 7
  3. 8
  4. 10
(정답률: 65%)
  • 1 kgf/cm2 = 1 atm = 760 mmHg 이므로, 7 kgf/cm2는 7 atm에 해당한다. 따라서 탱크의 절대압력은 7 atm + 1 atm(기압) = 8 atm 이다. 이에 따라 정답은 "8"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 공기압 조정 유닛(air service unit)의 구성 요소가 아닌 것은?

  1. 윤활기(lubricator)
  2. 공기필터(air filter)
  3. 압력제한밸브(pressure limiting valve)
  4. 압력공기조절기(pressure regulating valve)
(정답률: 52%)
  • 압력제한밸브는 공기압을 조절하는 기능이 아니라, 공기압이 일정 수준 이상으로 상승할 경우 시스템을 보호하기 위해 압력을 제한하는 역할을 합니다. 따라서 공기압을 조절하는 기능을 가진 공기압 조정 유닛의 구성 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 공기압 장치의 습동부에 충분한 윤활유를 공급하여 움직이는 부분의 마찰력을 감소시키는데 사용하는 공압 기기는?

  1. 공기 냉각기
  2. 공기 필터
  3. 공기 건조기
  4. 윤활기
(정답률: 87%)
  • 공기압 장치의 습동부는 움직이는 부분이 많아서 마찰력이 큽니다. 이러한 부분에서 마찰력을 감소시키기 위해서는 충분한 윤활유가 필요합니다. 따라서 윤활유를 공급하는 공압 기기가 필요한데, 이것이 바로 윤활기입니다. 다른 보기들은 공기를 정화하거나 건조시키는 역할을 하지만, 윤활기는 윤활유를 공급하여 마찰력을 감소시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 유압 펌프에 속하지 않는 것은?

  1. 기어 펌프
  2. 베인 펌프
  3. 에어 펌프
  4. 피스톤 펌프
(정답률: 80%)
  • 에어 펌프는 압축 공기를 사용하여 작동하는 펌프로, 유압 펌프와는 작동 원리와 구조가 다릅니다. 따라서 에어 펌프는 유압 펌프에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 회로의 최고 압력을 제어하는 밸브로써 유압 시스템 내의 최고 압력을 유지시켜주는 밸브는?

  1. 유체 퓨즈
  2. 릴리프 밸브
  3. 시퀀스 밸브
  4. 스로틀 밸브
(정답률: 80%)
  • 릴리프 밸브는 유압 시스템 내의 최고 압력을 제어하는 밸브로써, 시스템 내의 압력이 정해진 최대치를 초과할 경우 밸브가 열리면서 압력을 안전한 수준으로 낮춰주는 역할을 합니다. 따라서 유압 시스템 내의 안전성을 유지하기 위해 릴리프 밸브가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 아래 그림에서 다음과 같은 조건이 주어졌을 때, F1의 힘의 크기는? (단, A1=100cm2, A2=1000cm2, F2=2000N이다.)

  1. 200N
  2. 400N
  3. 2000N
  4. 4000N
(정답률: 77%)
  • 파스칼의 원리에 따라 압력은 모든 방향으로 동일하게 전달된다. 따라서 A1에 작용하는 힘 F1은 A2에 작용하는 힘 F2와 같다.
    즉, F1 = F2 × (A1 ÷ A2) = 2000 × (100 ÷ 1000) = 200N 이다.
    따라서 정답은 "200N" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 메카트로닉스 일반(대략구분)

31. 자동제어의 장점으로 옳지 않은 것은?

  1. 생산원가를 줄일 수 있다.
  2. 품질을 균일화시킬 수 있다.
  3. 생산 설비의 수명이 짧아진다.
  4. 생산량을 증대시킬 수 있다.
(정답률: 86%)
  • 자동제어의 장점으로 옳지 않은 것은 "생산 설비의 수명이 짧아진다."입니다. 이는 자동제어 시스템이 생산 설비를 지속적으로 사용하고 조작하기 때문에 일부 부품이 빠르게 마모되거나 고장이 발생할 수 있기 때문입니다. 그러나 이러한 문제는 예방 정비 및 교체를 통해 해결할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 되먹임 제어에서 목표값과 다르게 제어량을 변화시키는 요소는?

  1. 조작량
  2. 검출요소
  3. 외란
  4. 제어요소
(정답률: 63%)
  • 되먹임 제어에서 목표값과 다르게 제어량을 변화시키는 요소는 "외란"입니다. 외란은 제어 시스템에 영향을 미치는 외부 요인으로, 예측할 수 없는 불규칙한 변동이 발생할 수 있습니다. 따라서 외란을 제어하기 위해서는 추가적인 보상 제어나 필터링 등의 방법이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 산업용 다관절 로봇이 3차원 공간에서 임의의 위치와 방향에 있는 물체를 잡는데 필요한 자유도는?

  1. 1
  2. 3
  3. 5
  4. 6
(정답률: 74%)
  • 3차원 공간에서 물체를 잡으려면 로봇은 3개의 축(x, y, z)을 기준으로 이동할 수 있어야 합니다. 또한, 로봇의 손(엔드 이펙터)은 3개의 회전축(x, y, z)을 기준으로 회전할 수 있어야 합니다. 따라서, 총 6개의 자유도가 필요합니다. 따라서, 정답은 "6"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. PLC의 기능이 아닌 것은?

  1. 시퀀스 처리기능
  2. 솔리드 모델링 기능
  3. 타이머와 카운터 기능
  4. 입·출력 데이터 처리기능
(정답률: 77%)
  • PLC는 프로그래밍 가능한 컨트롤러로, 시퀀스 처리기능, 타이머와 카운터 기능, 입·출력 데이터 처리기능 등을 가지고 있습니다. 하지만 솔리드 모델링 기능은 PLC에 포함되지 않습니다. 솔리드 모델링은 3D 디자인 소프트웨어에서 사용되는 기능으로, PLC와는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. b 접점에 대한 설명으로 옳은 것은?

  1. 조작하고 있는 동안에만 열리는 접점
  2. 조작하고 있는 동안에만 닫히는 접점
  3. 조작하고 있는 동안 1 스캔 동안 열리는 접점
  4. 조작하고 있는 동안 1 스캔 동안 닫히는 접점
(정답률: 72%)
  • b 접점은 조작하고 있는 동안에만 열리는 접점입니다. 이는 입력 신호가 들어오는 동안에만 출력 신호를 내보내기 위해 사용됩니다. 조작이 끝나면 다시 닫히게 되어 입력 신호가 없는 상태에서는 출력 신호가 나오지 않습니다. 이러한 특성으로 인해 b 접점은 매우 다양한 제어 회로에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. IEC(국제 전기 표준 회의)에서 제정된 표준화된 PLC 프로그래밍 언어 중 그래픽으로 표현되는 프로그래밍 언어가 아닌 것은?

  1. LD
  2. IL
  3. FBD
  4. SFC
(정답률: 52%)
  • IL은 그래픽으로 표현되지 않는 텍스트 기반의 프로그래밍 언어이기 때문에 정답입니다. LD는 Ladder Diagram, FBD는 Function Block Diagram, SFC는 Sequential Function Chart로 모두 그래픽으로 표현되는 프로그래밍 언어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 어떤 대상물의 현재 상태를 사람이 원하는 상태로 조절하는 것은?

  1. 제어
  2. 제어량
  3. 제어대상
  4. 제어명령
(정답률: 74%)
  • "제어"는 어떤 대상물의 현재 상태를 사람이 원하는 상태로 조절하는 것을 의미합니다. 이를 위해 제어량, 제어대상, 제어명령 등의 요소들이 필요합니다. 따라서 "제어"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

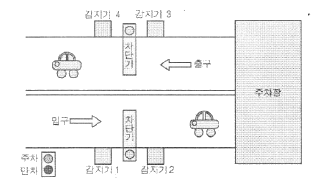

38. 다음 그림과 같은 주차장 관리 프로그램을 PLC를 이용하여 제작하려고 할 때 출력요소는?

  1. 주차 진입 상태 감지기
  2. 출차 진출 상태 감지기
  3. 주차용 차단기 솔레노이드
  4. 비상 정지시 정지하는 스위치
(정답률: 76%)
  • 주차장 관리 프로그램에서 출력 요소는 주차장의 차량 진입과 출차를 제어하는 것이므로, "주차용 차단기 솔레노이드"가 정답입니다. 이는 차량이 주차장에 진입할 때 차단기를 열어주고, 출차할 때 차단기를 닫아 차량의 출입을 제어하기 때문입니다. "주차 진입 상태 감지기"와 "출차 진출 상태 감지기"는 입력 요소로, 차량의 상태를 감지하여 PLC에 신호를 보내는 역할을 합니다. "비상 정지시 정지하는 스위치"는 비상 상황에서 시스템을 정지시키는 역할을 하므로 출력 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. FMS(Flexible Manufactring System)의 종류 중에서 특정한 부품을 가공하기 위해서 여러 공작기계를 집합해 놓은 것은?

  1. FMM(Flexible Manufacturing Module)
  2. FMG(Flexible Manufacturing Group)
  3. FPS(Flexible Production System)
  4. FML(Flexible Manufacturing Line)
(정답률: 54%)
  • FML은 여러 공작기계를 집합해 놓은 생산 라인으로, 특정 부품을 가공하기 위해 필요한 모든 작업을 수행할 수 있습니다. FMM은 작은 모듈 단위의 생산 시스템이며, FMG는 작은 그룹 단위의 생산 시스템입니다. FPS는 생산 공정을 유연하게 조정할 수 있는 생산 시스템입니다. 따라서 FML이 가공에 필요한 모든 공정을 수행할 수 있는 라인으로, 다른 옵션들과는 구성과 기능이 다르기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 전달함수를 설명한 것으로 틀린 것은?

  1. 선형 제어계에서만 정의 됨
  2. 정상상태의 주파수 응답을 나타냄
  3. 비선형 제어계의 시간 응답 분석에 용이
  4. 모든 초기 값을 0으로 했을 때 출력신호의 라플라스 변환과 입력신호의 라플라스 변환과의 비
(정답률: 39%)
  • 전달함수는 입력신호와 출력신호의 라플라스 변환과의 비를 나타내는 함수이다. 따라서 초기값이 모두 0일 때의 라플라스 변환을 통해 시스템의 전달함수를 구할 수 있다. 이는 비선형 제어계에서도 가능하며, 비선형 제어계의 시간 응답 분석에 용이하다는 것이다. 따라서 "비선형 제어계의 시간 응답 분석에 용이"가 틀린 것이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 일상생활에서 사용되는 엘리베이터, 자동판매기와 같이 정해진 순서에 의해 제어되는 방식은?

  1. 시퀀스 제어
  2. ON/OFF 제어
  3. 되먹임 제어
  4. 프로세스 제어
(정답률: 83%)
  • 시퀀스 제어는 일련의 단계를 순차적으로 제어하는 방식으로, 엘리베이터나 자동판매기와 같이 정해진 순서에 따라 동작하는 시스템에 적합합니다. 이러한 시스템에서는 각 단계가 완료되어야 다음 단계로 넘어갈 수 있으며, 이를 위해 시퀀스 제어 방식이 사용됩니다. 따라서 시퀀스 제어가 일상생활에서 사용되는 엘리베이터나 자동판매기와 같은 시스템에 적합하다고 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 제어량에 따른 제어계 분류가 아닌 것은?

  1. 서보 기구
  2. 정치 제어
  3. 자동 조정
  4. 프로세스 제어
(정답률: 46%)
  • 정치 제어는 제어량에 따른 분류가 아니라, 정치적인 목적을 달성하기 위해 행해지는 제어 방식을 의미합니다. 따라서, 정치 제어는 제어량에 따른 제어계 분류가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 진리표의 값과 일치하는 게이트는?

  1. AND 게이트
  2. OR 게이트
  3. NAND 게이트
  4. NOR 게이트
(정답률: 61%)
  • 진리표에서 입력값 A와 B가 모두 0일 때 출력값이 1이므로, 이는 NOT(OR(A,B))와 같은 결과를 나타냅니다. 따라서 정답은 "NOR 게이트"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 문과 문틀에 자석과 스위치를 조합하여 방범용 제어기에 응용되거나, 자동화 시스템의 실린더 위치 감지에 가장 많이 사용되는 비접촉식 장치는?

  1. 광전센서
  2. 리드 스위치
  3. 정전용량형 센서
  4. 초음파 센서
(정답률: 46%)
  • 리드 스위치는 자석이 가까이 오면 내부의 금속 재질이 자기장에 의해 변화하여 전기 신호를 생성하는 비접촉식 장치입니다. 따라서 자동화 시스템에서 실린더 위치를 감지하는데 많이 사용되며, 방범용 제어기 등에도 응용됩니다. 광전센서는 빛을 이용한 감지 방식이고, 정전용량형 센서는 전기용량을 이용한 감지 방식입니다. 초음파 센서는 초음파 파장을 이용한 감지 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 스위치 개폐상태를 나타내는 정성적 제어로서 ON/OFF 두 종류의 상태를 불연속적으로 나타내는 신호는?

  1. 연속 신호
  2. 디지털 신호
  3. 아날로그 신호
  4. 이산시간 신호
(정답률: 55%)
  • ON/OFF 두 가지 상태를 불연속적으로 나타내는 신호는 디지털 신호입니다. 이는 연속적인 값이 아닌 이산적인 값을 가지며, 이산적인 값을 가지므로 정확한 값을 나타내기 쉽고, 오류가 발생할 가능성이 적습니다. 또한, 디지털 신호는 아날로그 신호와 달리 노이즈에 강하며, 처리가 용이합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 2입력 OR 게이트로 4입력 OR 게이트를 만들려고 한다. 몇 개의 2입력 OR 게이트가 필요한가?

  1. 1개
  2. 2개
  3. 3개
  4. 4개
(정답률: 55%)
  • 2입력 OR 게이트는 두 개의 입력 중 하나 이상이 1일 때 출력이 1이 되는 게이트입니다. 따라서 4입력 OR 게이트를 만들기 위해서는 4개의 입력 중 하나 이상이 1일 때 출력이 1이 되어야 합니다. 이를 위해 2입력 OR 게이트를 사용하면 됩니다.

    4개의 입력을 2개씩 묶어서 OR 게이트를 만들면 다음과 같습니다.

    - (1번째 OR 게이트) : 1번째 입력과 2번째 입력을 OR 연산
    - (2번째 OR 게이트) : 3번째 입력과 4번째 입력을 OR 연산
    - (3번째 OR 게이트) : 1번째 OR 게이트와 2번째 OR 게이트의 출력을 OR 연산

    따라서 2입력 OR 게이트를 3개 사용하면 4입력 OR 게이트를 만들 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 불 대수식의 결과를 바르게 나타낸 것은?

  1. 0
  2. 1
  3. A
  4. B
(정답률: 62%)
  • 불 대수식을 간소화하면 A + AB = A(1 + B) = A × 1 = A가 됩니다. 따라서 정답은 A입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 시퀀스 제어의 유접점 회로 구성시 사용하는 8핀 릴레이의 a 접점, b 접점의 접점수는?

  1. 1a, 1b
  2. 2a, 2b
  3. 3a, 3b
  4. 4a, 4b
(정답률: 65%)
  • 시퀀스 제어에서 유접점 회로를 구성할 때는 a 접점과 b 접점이 각각 2개씩 필요합니다. 이는 각 접점이 ON/OFF 상태를 나타내기 때문입니다. 따라서 정답은 "2a, 2b" 입니다. 다른 보기들은 a 접점과 b 접점의 수가 부족하거나 초과하기 때문에 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 직렬회로와 같은 기능을 하는 논리게이트는?

  1. OR
  2. AND
  3. NOT
  4. NAND
(정답률: 74%)
  • 직렬회로는 입력 신호가 모두 참일 때 출력이 참이 되는 회로입니다. 이와 같은 동작을 하는 논리게이트는 AND 게이트입니다. AND 게이트는 입력 신호가 모두 참일 때 출력이 참이 되는 논리게이트로, 직렬회로와 같은 동작을 합니다. 따라서 정답은 AND입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 유접점 제어방식과 비교하였을 때 무접점 제어방식의 장점이 아닌 것은?

  1. 외형이 작다.
  2. 동작속도가 빠르다.
  3. 수명이 반영구적이다.
  4. 전기적 잡음에 강하다.
(정답률: 67%)
  • 무접점 제어방식은 전기적인 접촉 부분이 없기 때문에 전기적인 잡음에 강합니다. 이는 유접점 제어방식에서는 전기적인 접촉 부분이 있기 때문에 전기적인 잡음에 민감하다는 것과 대조적입니다. 따라서 "전기적 잡음에 강하다."가 무접점 제어방식의 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 그림과 같은 타임차트의 논리 게이트는?

  1. AND
  2. OR
  3. NOT
  4. NOR
(정답률: 71%)
  • 타임차트에서 논리 게이트는 입력 신호가 들어오면 출력 신호를 결정하는 논리 회로를 나타냅니다. 그림에서는 입력 신호가 A와 B로 들어오고, 출력 신호는 C로 나가는 AND 게이트와 NOT 게이트가 있습니다. AND 게이트는 입력 신호가 모두 참일 때 출력 신호가 참이 되는 논리 게이트입니다. 반면에 NOT 게이트는 입력 신호의 반대값을 출력하는 논리 게이트입니다. 따라서, 그림에서 NOT 게이트는 입력 신호 B의 반대값을 출력하므로 정답은 "NOT"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 계전기 문자기호 중 유지계전기를 의미하는 것은?

  1. BR
  2. GR
  3. KR
  4. PR
(정답률: 67%)
  • 유지계전기는 전기 신호를 유지하기 위한 장치로, KR은 "Keep Relay"의 약자로 유지계전기를 나타냅니다. BR은 "Break Relay"로 차단계전기, GR은 "Ground Relay"로 접지계전기, PR은 "Protective Relay"로 보호계전기를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 2개 이상의 회로에서 한 회로가 동작하고 있을 때, 나머지 회로는 동작할 수 없도록 하는 회로는?

  1. 인터록 회로
  2. 순차동작 회로
  3. 타이머 회로
  4. 자기유지 회로
(정답률: 83%)
  • 인터록 회로는 여러 개의 회로 중에서 하나의 회로가 동작할 때, 나머지 회로들은 동작하지 않도록 제어하는 회로입니다. 이를 위해 각 회로들은 서로에게 영향을 미치는 신호를 주고받으며, 이를 통해 우선순위를 결정하여 하나의 회로만 동작하도록 합니다. 따라서 인터록 회로는 다른 회로들과의 충돌을 방지하고, 안정적인 동작을 보장하는데 유용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 입력을 제거해도 설정시간까지는 계속 출력을 내고 있다가 설정시간이 되면 작동이 정지되는 회로는?

  1. 순서회로
  2. 한시복귀회로
  3. 인터록 회로
  4. 자기유지회로
(정답률: 77%)
  • 한시복귀회로는 입력이 제거되어도 설정된 시간까지 출력을 유지하다가 설정된 시간이 지나면 작동이 정지되는 회로이다. 따라서 이 문제에 해당하는 회로는 한시복귀회로이다. 순서회로는 입력 신호의 순서에 따라 출력이 결정되는 회로, 인터록 회로는 입력 신호가 일정 시간 동안 유지되면 출력이 발생하는 회로, 자기유지회로는 입력 신호가 사라져도 출력이 유지되는 회로이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. A, B, C 가 논리변수일 때 논리대수식이 잘못된 것은?

  1. A · B = B · A
  2. A + B = B + A
  3. (A + B) + C = A + (B + C)
  4. A · (B + C) = (A + B) · (A + C)
(정답률: 68%)
  • 논리대수식 중 잘못된 것은 "A · (B + C) = (A + B) · (A + C)"입니다.

    이유는 분배법칙을 적용하면 "A · (B + C) = A · B + A · C"와 "(A + B) · (A + C) = A · A + A · C + B · A + B · C"가 되는데, 이를 비교해보면 "A · B + A · C"와 "A · C + B · A + B · C"가 같은 항이 아니므로 두 식이 같을 수 없다는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 시퀀스 제어용 문자 기호 중 압력스위치에 해당하는 것은?

  1. PF
  2. PRS
  3. PCT
  4. SPS
(정답률: 74%)
  • 압력스위치는 "PRS"로 표시됩니다. 이는 "Pressure Switch"의 약자로, 압력을 감지하여 시스템의 작동을 제어하는 역할을 합니다. 다른 문자 기호들은 각각 "Program Function", "Percent", "Speed Switch"를 나타내며, 시퀀스 제어에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 그림과 같은 무접점 시퀀스의 출력(Y)은?

  3. 1
  4. 0
(정답률: 50%)
  • 무접점 시퀀스는 출력값이 변하지 않는 구간이 존재하는 시퀀스를 말합니다. 그림에서는 2번째와 3번째 그래프에서 출력값이 변하지 않는 구간이 존재하므로 무접점 시퀀스입니다. 이 구간에서의 출력값은 모두 0이므로 정답은 0입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 2개의 안정상태를 가지며, 입력에 따라 1bit의 상태를 기억할 수 있는 회로는?

  1. 플립플롭
  2. 전가산기
  3. 금지회로
  4. AND GATE
(정답률: 81%)
  • 플립플롭은 2개의 안정상태(0 또는 1)를 가지며, 입력에 따라 현재 상태를 유지하거나 반대로 전환하여 1bit의 상태를 기억할 수 있는 회로이기 때문에 정답입니다. 전가산기는 덧셈을 수행하는 회로, 금지회로는 입력이 특정 조건을 만족할 때 출력을 금지하는 회로, AND GATE는 입력이 모두 1일 때만 출력이 1이 되는 논리 게이트입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 전자개폐기의 철심 진동과 가장 밀접한 관계가 있는 것은?

  1. 전자개폐기 주위의 습기가 낮다.
  2. 전자개폐기의 코일이 단락되었다.
  3. 접촉단자에 정격전압 이상의 전압이 가해졌다.
  4. 가동 철심과 고정 철심 접촉부위에 녹이 발생했다.
(정답률: 66%)
  • 전자개폐기의 철심은 전자기장에 의해 진동하면서 전기를 생성하거나 전기를 사용합니다. 이때 가동 철심과 고정 철심은 서로 접촉하면서 작동합니다. 따라서 가동 철심과 고정 철심 접촉부위에 녹이 발생하면, 이는 전자개폐기의 작동에 직접적인 영향을 미칠 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 검출용 스위치에 해당되지 않는 것은?

  1. 풋 스위치
  2. 근접 스위치
  3. 광전 스위치
  4. 리밋 스위치
(정답률: 67%)
  • 검출용 스위치는 기계나 장치에서 움직임을 감지하고 제어하는 스위치를 말합니다. 이 중에서 "풋 스위치"는 발로 밟아서 작동하는 스위치로, 움직임을 감지하는 기능이 없기 때문에 검출용 스위치에 해당되지 않습니다. 따라서 정답은 "풋 스위치"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
