생산자동화기능사 필기 기출문제복원 (2015-10-10)

생산자동화기능사
(2015-10-10 기출문제)

목록

1과목: 기계가공법 및 안전관리(대략구분)

1. 쐐기형의 형상으로 게이지 블록처럼 조합하여 사용하는 각도 게이지는?

  1. 요한슨식 각도 게이지
  2. N.P.L식 각도 게이지
  3. 콤비네이션 세트
  4. 베벨 각도기
(정답률: 70%)
  • 쐐기형의 형상으로 게이지 블록처럼 조합하여 사용하는 각도 게이지는 N.P.L식 각도 게이지입니다. 이는 Nautical Practical Laboratory에서 개발한 각도 측정 도구로, 정확한 각도 측정이 가능하며 다양한 각도를 측정할 수 있습니다. 또한 간단하고 편리한 사용이 가능하며, 정밀한 측정이 필요한 항해 및 건설 분야에서 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 연삭숫돌의 3요소가 아닌 것은?

  1. 숫돌입자
  2. 입도
  3. 결합제
  4. 기공
(정답률: 66%)
  • 입도는 연삭숫돌의 3요소 중 하나가 아닙니다. 연삭숫돌의 3요소는 숫돌입자, 결합제, 기공입니다. 숫돌입자는 연삭 작업을 수행하는 데 필요한 연마 입자이며, 결합제는 숫돌입자를 결합시켜 숫돌의 강도를 높이는 역할을 합니다. 기공은 숫돌입자와 결합제 사이의 공간으로, 연마 작업 시 물과 함께 기공을 통해 숫돌입자와 결합제가 움직이며 연마 작업을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 높은 정밀도를 요구하는 가공물, 각종 지그, 정밀기계의 구멍가공 등에 사용되는 보링머신은?

  1. 지그 보링머신
  2. 코어 보링머신
  3. 수직 보링머신
  4. 보통 보링머신
(정답률: 79%)
  • 지그 보링머신은 높은 정밀도를 요구하는 가공물, 각종 지그, 정밀기계의 구멍가공 등에 사용되는 보링머신입니다. 이는 지그 보링머신이 다른 보링머신들보다 더욱 정밀한 가공이 가능하기 때문입니다. 지그 보링머신은 작업물을 고정시키는 지그를 사용하여 작업물의 위치와 방향을 정확하게 조절할 수 있으며, 이를 통해 높은 정밀도의 가공이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 탄소강 판에 지름 20 mm의 드릴로 절삭속도 50 m/min로 드릴가공 할 때, 적합한 회전수는?

  1. 약 1592 rpm
  2. 약 1043 rpm
  3. 약 872 rpm
  4. 약 796 rpm
(정답률: 54%)
  • 절삭속도(V) = π × 지름(D) × 회전수(N) / 1000 으로 회전수(N) = 절삭속도(V) × 1000 / (π × 지름(D)) 이다. 따라서, 회전수(N) = 50 × 1000 / (π × 20) = 약 796 rpm 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 수치제어선반의 준비 기능에서 직선 가공(절삭이송)에 해당하는 G 코드는?

  1. G00
  2. G01
  3. G02
  4. G03
(정답률: 73%)
  • 정답은 "G01"입니다. G01은 직선 보간 명령어로, 절삭이송에 사용됩니다. 이 명령어는 X, Y, Z 축 좌표를 지정하여 해당 좌표까지 직선으로 이동하며, 이동 속도는 F 명령어로 지정합니다. 따라서 G01은 직선 가공에 사용되는 명령어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 연삭숫돌의 결합제 중 점토와 장석으로 구성된 결합제의 기호는?

  1. V
  2. S
  3. E
  4. R
(정답률: 64%)
  • 정답은 "V"입니다.

    점토와 장석은 각각 알루미늄 산화물과 규산염으로 구성되어 있습니다. 이 두 가지 물질이 결합하여 형성되는 결합제를 "알루미늄 규산염"이라고 합니다. 이러한 알루미늄 규산염은 연삭숫돌의 결합제로 많이 사용되며, 이를 나타내는 기호가 "V"입니다.

    따라서, 정답은 "V"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. NC의 제어방식 종류에서 거리가 먼 것은?

  1. 위치결정 제어
  2. 직선절삭 제어
  3. 윤곽절삭 제어
  4. 복합절삭 제어
(정답률: 60%)
  • 복합절삭 제어는 다른 제어 방식들과 달리 여러 개의 축을 동시에 제어하여 복잡한 형상을 가공할 수 있는 방식이기 때문에 거리가 먼 것입니다. 다른 제어 방식들은 한 축을 기준으로 가공을 진행하기 때문에 상대적으로 단순한 형상만을 가공할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 밀링머신에서 사용되는 부속장치가 아닌 것은?

  1. 회전 테이블 장치
  2. 테이퍼 절삭장치
  3. 래크 절삭 장치
  4. 슬로팅 장치
(정답률: 49%)
  • 테이퍼 절삭장치는 밀링머신에서 사용되는 부속장치 중 하나이지만, 다른 부속장치들과는 달리 회전 테이블을 고정하는 역할을 하지 않습니다. 대신 테이퍼 형상의 부품을 가공할 때 사용되는 장치입니다. 따라서 정답은 "테이퍼 절삭장치"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 창성법에 의한 기어 가공용 커터가 아닌 것은?

  1. 래크 커터
  2. 브로치
  3. 피니언 커터
  4. 호브
(정답률: 75%)
  • 창성법은 기어 가공용 커터를 만드는 방법 중 하나이다. 브로치는 창성법에 의한 기어 가공용 커터가 아니라 다른 방법으로 제작된 가공 도구이기 때문에 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 선반의 심압대 대신 회전 공구대를 설치하여 간단한 부품을 대량으로 생산하거나 효율적으로 가공할 때, 주로 사용하는 선반은?

  1. 모방선반
  2. 터릿선반
  3. 자동선반
  4. 공구선반
(정답률: 58%)
  • 터릿선반이 회전 공구대를 사용하여 부품을 효율적으로 가공할 수 있기 때문입니다. 터릿선반은 여러 개의 회전 공구를 한 번에 장착할 수 있어 작업 시간을 단축시키고, 자동화된 작업이 가능하여 대량 생산에 적합합니다. 또한, 고정된 작업 위치에서 회전하는 것이 아니라 공구를 이동시켜 가공할 수 있어 다양한 형태의 부품을 가공할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(대략구분)

11. 다음 중 기하공차 기호와 그 의미의 연결이 틀린 것은?

  1. : 평면도
  2. : 동축도
  3. : 경사도
  4. : 원통도
(정답률: 69%)
  • " : 원통도"는 기하공차 기호가 아니라 도형의 이름이기 때문에 연결이 틀린 것입니다. 원통도는 원기둥과 같은 형태를 가지는 도형으로, 원기둥의 옆면을 평면으로 펼친 것을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 국부 투상도를 나타낼 때 주된 투상도에서 국부 투상도로 연결하는 선의 종류에 해당하지 않는 것은?

  1. 치수선
  2. 중심선
  3. 기준선
  4. 치수 보조선
(정답률: 50%)
  • 치수선은 주로 부품이나 제품의 크기나 길이 등을 나타내는 선으로, 국부 투상도에서는 사용되지 않는다. 국부 투상도에서는 부품의 형상과 위치를 나타내는 중심선과 기준선, 그리고 부품의 크기와 위치를 보조하는 치수 보조선이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

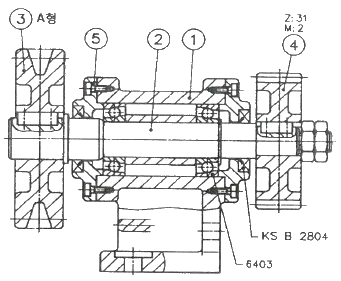

13. 다음 도면에 대한 설명으로 옳은 것은?

  1. 품번 ③에서 사용하는 V벨트는 KS 규격품 중에서 그 두께가 가장 작은 것이다.
  2. 품번 ④는 스퍼기어로서 피치원 지름은 62mm이다.
  3. 롤러베어링이 사용되었으며 안지름치수는 15mm이다.
  4. 축과 스퍼기어는 묻힘 핀으로 고정되어 있다.
(정답률: 60%)
  • 피치원 지름은 스퍼기어의 크기를 나타내는 중요한 값이며, 도면에서 품번 ④에 해당하는 부품이 스퍼기어이고, 그 피치원 지름이 62mm로 명시되어 있기 때문에 정답이 됩니다. 다른 보기들은 해당 도면에서는 중요한 정보가 아니기 때문에 오답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 그림과 같은 입체도에서 화살표 방향에서 본 것을 정면도로 할 때 가장 적합한 정면도는?

(정답률: 89%)
  • 정면도는 입체도에서 화살표 방향과 수직인 면을 선택하는 것이다. 그림에서 화살표 방향과 수직인 면은 "" 이므로 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 나사 중 리드가 가장 큰 것은?

  1. 피치가 2.5mm인 2줄 나사
  2. 피치가 2.0mm인 3줄 나사
  3. 피치가 3.5mm인 2줄 나사
  4. 피치가 6.5mm인 1줄 나사
(정답률: 82%)
  • 리드는 나사 한 바퀴를 돌 때 나사가 나아가는 거리를 말합니다. 따라서 피치가 큰 나사일수록 한 바퀴를 돌 때 나아가는 거리가 크기 때문에 리드가 큽니다. 따라서 "피치가 6.5mm인 1줄 나사"가 가장 리드가 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 표면의 결 도시기호가 그림과 같이 나타날 때 설명으로 틀린 것은?

  1. 표면의 결은 연삭으로 제작
  2. Ra = 1.6μm에서 최대 Ry=6.3μm 까지로 제한
  3. 투상면에 대략 수직인 줄무늬 방향
  4. 샘플링 길이는 2.5μm
(정답률: 57%)
  • 표면의 결은 연삭으로 제작되어 있으며, 투상면에 대략 수직인 줄무늬 방향으로 Ra = 1.6μm에서 최대 Ry=6.3μm 까지로 제한되어 있다. 이러한 표면의 결을 측정하기 위해 샘플링 길이는 2.5μm로 설정되어 있다. 이는 결의 세부적인 형태를 파악하기 위해 샘플링 간격을 작게 설정한 것이다. 따라서 "샘플링 길이는 2.5μm"은 설명이 맞는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림과 같이 벨트 풀리의 암 부분을 투상한 단면도법은?

  1. 부분 단면도
  2. 국부 단면도
  3. 회전도시 단면도
  4. 한쪽 단면도
(정답률: 63%)
  • 벨트 풀리의 암 부분을 투상한 단면도법은 회전체의 한 부분만을 보여주는 단면도법이므로, 회전도시 단면도에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. “ø20 h7”의 공차 표시에서 “7”의 의미로 가장 적합한 것은?

  1. 기준 치수
  2. 공차역의 위치
  3. 공차의 등급
  4. 틈새의 크기
(정답률: 71%)
  • “7”은 공차의 등급을 나타냅니다. 공차의 등급은 제품의 정밀도를 나타내는 지표 중 하나로, 작을수록 정밀도가 높습니다. 따라서 “ø20 h7”은 직경이 20mm이며, 공차 등급이 h7인 제품을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 치수 보조 기호 중 구의 반지름 기호는?

  1. SR
  2. Sø
  3. ø
  4. R
(정답률: 79%)
  • 구의 반지름을 나타내는 기호는 "SR"입니다. "S"는 sphere(구)의 첫 글자를 따온 것이고, "R"은 radius(반지름)의 첫 글자를 따온 것입니다. 따라서 "SR"은 구의 반지름을 나타내는 가장 일반적인 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 도면에서 2종류 이상의 선이 같은 장소에서 중복되는 경우에 우선순위를 옳게 나타낸 것은?

  1. 외형선 ＞ 절단선 ＞ 숨은선 ＞ 치수 보조선 ＞ 중심선 ＞ 무게 중심선
  2. 외형선 ＞ 숨은선 ＞ 절단선 ＞ 중심선 ＞ 무게 중심선 ＞ 치수 보조선
  3. 숨은선 ＞ 절단선 ＞ 외형선 ＞ 중심선 ＞ 무게 중심선 ＞ 치수 보조선
  4. 숨은선 ＞ 절단선 ＞ 외형선 ＞ 치수 보조선 ＞ 중심선 ＞ 무게 중심선
(정답률: 81%)
  • 정답은 "외형선 ＞ 숨은선 ＞ 절단선 ＞ 중심선 ＞ 무게 중심선 ＞ 치수 보조선"입니다.

    외형선은 제품의 외형을 나타내는 선으로 가장 중요한 선이며, 숨은선은 제품의 내부 구조를 나타내는 선으로 외형선보다는 우선순위가 낮지만 중요한 선입니다. 절단선은 제품의 특정 부분을 자르는 위치를 나타내는 선으로 숨은선보다는 우선순위가 높습니다. 치수 보조선은 제품의 크기나 위치를 나타내는 선으로 중심선과 무게 중심선보다는 우선순위가 낮습니다. 중심선은 제품의 중심을 나타내는 선으로 무게 중심선은 제품의 무게 중심을 나타내는 선으로 가장 우선순위가 낮은 선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 공압 모터의 특징으로 틀린 것은?

  1. 과부하에 안전함
  2. 속도 범위가 넓음
  3. 무단 속도 및 출력 조절이 가능
  4. 일정 속도를 높은 정확도로 유지가 쉬움
(정답률: 67%)
  • 공압 모터는 압축공기를 이용하여 회전력을 발생시키는 모터로, 일정한 회전 속도를 유지하기 쉽습니다. 이는 공압 모터가 회전 속도를 유지하기 위해 필요한 에너지를 압축공기에서 공급받기 때문입니다. 따라서 일정한 압력을 유지하면 일정한 회전 속도를 유지할 수 있으며, 이는 높은 정확도로 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 공기건조기 중 화학적 건조 방식을 쓰는 것은?

  1. 가열식 에어 드라이어
  2. 냉동식 에어 드라이어
  3. 흡수식 에어 드라이어
  4. 흡착식 에어 드라이어
(정답률: 52%)
  • 흡수식 에어 드라이어는 공기 중의 수분을 흡수하여 건조하는 방식으로, 화학적인 물질을 사용하여 수분을 흡수합니다. 따라서 화학적 건조 방식을 쓰는 공기건조기는 흡수식 에어 드라이어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 에어실린더 등에서 윤활유의 공급이 불충분하여 마모가 심한 경우에 PTFE와 O링을 조합시킨 슬리퍼 실을 사용하는데, 이에 대한 특징으로 틀린 것은?

  1. O링 단독 사용에 비해 수명이 길다.
  2. O링이 가진 특성이 거의 그대로 나타난다.
  3. 에어 실린더 등 윤활 없이 사용이 가능하다.
  4. O링의 재질에 관계없이 넓은 온도 범위에서 사용이 가능하다.
(정답률: 61%)
  • O링의 재질에 관계없이 넓은 온도 범위에서 사용이 가능한 이유는 PTFE가 고온에도 안정적이며, 냉각재에 대한 내성이 뛰어나기 때문입니다. 따라서 PTFE와 O링을 조합한 슬리퍼 실은 넓은 온도 범위에서 사용이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 터보형 공기 압축기의 압축방식은?

  1. 원심식
  2. 스크루식
  3. 피스톤식
  4. 다이어프램식
(정답률: 58%)
  • 터보형 공기 압축기는 원심식 압축방식을 사용합니다. 이는 회전하는 로터 안쪽에 있는 고정된 케이스와의 간극에서 공기를 압축하는 방식으로, 로터의 회전에 따라 공기가 압축되어 나가는 원리입니다. 스크루식은 나사 모양의 로터가 서로 맞물려 공기를 압축하는 방식이며, 피스톤식은 피스톤의 움직임으로 공기를 압축하는 방식입니다. 다이어프램식은 진동판의 움직임으로 공기를 압축하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 습공기를 어느 한계까지 냉각할 때, 그 속에 있던 수증기가 이슬 방울로 응축되기 시작하는 온도는?

  1. 건구 온도
  2. 노점 온도
  3. 습구 온도
  4. 임계 온도
(정답률: 59%)
  • 노점 온도는 습공기가 포화 상태에 도달하여 수증기가 이슬 방울로 응축되기 시작하는 온도를 의미합니다. 즉, 습도가 100%가 되는 온도를 노점 온도라고 합니다. 따라서, 습공기를 냉각할 때, 노점 온도 이하로 냉각하면 수증기가 이슬 방울로 응축되어 구름이나 안개 등이 형성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 캐비테이션(공동현상 : Cavitation)의 발생원인이 아닌 것은?

  1. 유온이 하강한 경우
  2. 패킹부에 공기가 흡입된 경우
  3. 과부하이거나 급격히 유로를 차단한 경우
  4. 펌프를 규정속도 이상으로 고속회전 시킬 경우
(정답률: 57%)
  • 유온이 하강한 경우는 캐비테이션의 발생원인이 될 수 없습니다. 캐비테이션은 유체 내부에서 압력이 급격하게 낮아져서 기체 포화 상태가 되어 기포가 생성되고, 이 기포가 다시 압력이 높은 지점에서 붕괴되면서 발생하는 현상입니다. 따라서 유체 내부의 압력 변화와 관련된 원인들이 캐비테이션의 발생원인이 될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 절대습도의 정의로 옳은 것은?

  1. 습공기 내에 있는 건공기의 비
  2. 습공기 10m3당 수증기의 비
  3. 습공기 100m3당 수증기의 비
  4. 습공기 1m3당 건공기의 중량과 수증기의 중량의 비
(정답률: 69%)
  • 절대습도란 습기의 양을 공기의 양으로 나눈 비율을 말합니다. 따라서 습공기 1m3당 건공기의 중량과 수증기의 중량의 비가 옳은 정의입니다. 이는 1m3의 공기 중에 건조한 공기와 수증기가 각각 얼마나 있는지를 나타내는 비율로, 습기의 양이 적을수록 절대습도가 낮아지고 습기의 양이 많을수록 절대습도가 높아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 에너지 축적용, 충격 압력의 흡수용, 펌프의 맥동제거용으로 사용되는 유압기기는?

  1. 필터
  2. 증압기
  3. 축압기
  4. 커플링
(정답률: 81%)
  • 축압기는 유압 시스템에서 에너지 축적용, 충격 압력의 흡수용, 펌프의 맥동제거용으로 사용되는 유압기기입니다. 이는 축압기 내부에 압축 공기나 유체를 저장하여 유압 시스템에서 발생하는 갑작스러운 압력 변화를 완화하고, 안정적인 유압 작동을 유지하기 위한 목적으로 사용됩니다. 따라서 축압기가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 공기 압축기의 설치 및 사용 시 주의점으로 틀린 것은?

  1. 가능한 한 온도 및 습도가 높은 곳에 설치할 것
  2. 공기 흡입구에 반드시 흡입필터를 설치할 것
  3. 압축기의 능력과 탱크의 용량을 충분히 할 것
  4. 지반이 견고한 장소에 설치하여 소음, 진동을 예방할 것
(정답률: 85%)
  • "가능한 한 온도 및 습도가 높은 곳에 설치할 것"은 틀린 내용입니다. 공기 압축기는 온도와 습도가 높은 환경에서 작동할 경우 성능 저하나 고장의 원인이 될 수 있습니다. 따라서 가능한 한 서늘하고 건조한 장소에 설치하는 것이 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 실린더 직경이 2cm이고, 압력이 6kgf/cm2 인 경우 실린더가 낼 수 있는 힘(kgf)은 약 얼마인가? (단, 내부 마찰력은 무시한다.)

  1. 9.4
  2. 18.8
  3. 28.2
  4. 37.6
(정답률: 68%)
  • 힘은 압력과 면적의 곱으로 구할 수 있습니다. 실린더의 면적은 반지름의 제곱에 파이를 곱한 값이므로, 실린더의 면적은 (1cm)2 x 파이 = 3.14cm2 입니다. 따라서, 힘은 6kgf/cm2 x 3.14cm2 = 18.84kgf 입니다. 소수점 첫째자리에서 반올림하면 18.8kgf가 됩니다. 따라서 정답은 "18.8"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 메카트로닉스 일반(대략구분)

31. 시퀀스 제어계에서 제어량이 소정의 상태인지 표시하는 2진 신호가 발생하는 부분은?

  1. 제어부
  2. 검출부
  3. 조작부
  4. 명령처리부
(정답률: 61%)
  • 검출부는 시퀀스 제어계에서 제어량이 소정의 상태인지를 감지하고, 이에 따라 2진 신호를 발생시키는 부분입니다. 따라서 제어량의 상태를 감지하고 이를 제어하기 위한 신호를 발생시키는 역할을 하므로 정답은 "검출부"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 비교적 소형으로 성형케이스에 접점 기구를 내장하고 밀봉되어 있지 않은 스위치로서, 물체의 움직이는 힘에 의하여 작동편이 눌러져서 접점이 개폐되어 물체에 직접 접촉하여 검출하는 스위치는?

  1. 광전스위치
  2. 근접스위치
  3. 온도스위치
  4. 마이크로스위치
(정답률: 59%)
  • 해당 스위치는 소형이며 성형케이스에 내장되어 있으며, 작동편이 눌러져서 접점이 개폐되어 물체에 직접 접촉하여 검출하는 특징을 가지고 있습니다. 이러한 특징은 마이크로스위치에 해당하며, 다른 스위치들과는 구분됩니다. 따라서 정답은 "마이크로스위치"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 로봇의 관절을 구동하는 동력원 중에 가격이 저렴하고 쉽게 사용이 가능하고 속도가 빠르며 정밀제어가 가능한 동력원으로 가장 적합한 것은?

  1. 전기식
  2. 유압식
  3. 공압식
  4. 기계식
(정답률: 64%)
  • 전기식은 가격이 저렴하고 쉽게 사용이 가능하며 속도와 정밀제어가 가능하기 때문에 로봇의 관절을 구동하는 동력원으로 가장 적합합니다. 또한 유지보수가 간편하고 환경 친화적인 장점도 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 블록선도의 전달함수[C/R]로 옳은 것은?

(정답률: 51%)
  • 전달함수는 입력과 출력의 관계를 나타내는 함수이다. 이 블록선도에서는 입력이 X1, X2, X3이고 출력이 Y1, Y2, Y3이다. 따라서 전달함수는 Y1=f(X1,X2,X3), Y2=g(X1,X2,X3), Y3=h(X1,X2,X3)와 같은 형태가 된다. 이를 보면 Y1은 X1과 X2에만 영향을 받고 X3에는 영향을 받지 않는다. 따라서 Y1=C/R 형태가 되며, 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 로봇제어 방식 중 각부의 위치, 속도, 가속도, 힘 등의 제어량을 시시각각으로 변화하는 목표값에 추종하여 제어하는 방식은?

  1. CP제어
  2. PTP제어
  3. 동작제어
  4. 서보제어
(정답률: 65%)
  • 서보제어는 로봇의 각 부분의 위치, 속도, 가속도, 힘 등의 제어량을 시시각각으로 변화하는 목표값에 추종하여 제어하는 방식입니다. 따라서 다른 보기인 CP제어, PTP제어, 동작제어와는 다르게 실시간으로 로봇을 제어할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 자동제조시스템을 구성하는 중요한 생산설비에 포함되지 않는 것은?

  1. 가공설비
  2. 조립설비
  3. 운반설비
  4. 환경설비
(정답률: 81%)
  • 환경설비는 생산설비가 아닌, 생산 환경을 유지하고 개선하기 위한 설비이기 때문입니다. 예를 들어, 공장 내부의 공기를 정화하는 공기청정기나 폐수를 처리하는 폐수처리장치 등이 환경설비에 해당됩니다. 이러한 설비는 제품 생산에 직접적으로 영향을 미치지 않지만, 생산 환경을 개선하여 생산성을 향상시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 시간과는 관계없이 입력신호의 변화에 의해서만 제어가 행해지는 제어 시스템은?

  1. 논리 제어
  2. 파일럿 제어
  3. 비동기 제어
  4. 시퀀스 제어
(정답률: 43%)
  • 비동기 제어는 입력 신호의 변화에 따라 제어가 이루어지기 때문에 시간과는 관계없이 제어가 실행됩니다. 따라서 입력 신호와 제어 동작 사이에 시간적인 동기화가 필요하지 않습니다. 이에 반해, 다른 보기들은 시간적인 동기화가 필요한 경우가 있습니다. 예를 들어, 시퀀스 제어는 입력 신호와 제어 동작 사이에 정해진 시간 간격이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 기능 다이어그램 형식의 PLC 프로그램 언어에서 다음 기호가 의미하는 것은?

  1. NOT 요소
  2. AND 요소
  3. OR 요소
  4. TIME 요소
(정답률: 78%)
  • 위 그림은 AND 요소를 나타내는 기호입니다. AND 요소는 입력 신호들이 모두 참일 때 출력 신호가 참이 되는 논리 회로를 나타냅니다. 따라서 위 그림에서는 입력 A와 B가 모두 참일 때 출력 Y가 참이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 방향 제어 밸브만으로 구성된 것은?

  1. 감압 밸브, 스톱 밸브
  2. 셔틀 밸브, 체크 밸브
  3. 감압 밸브, 스로틀 밸브
  4. 체크 밸브, 스로틀 밸브
(정답률: 70%)
  • 방향 제어 밸브는 유체의 흐름 방향을 제어하는 역할을 합니다. 이 중 셔틀 밸브는 흐름 방향을 바꾸는 역할을 하며, 체크 밸브는 일방향으로만 유체가 흐를 수 있도록 제어하는 역할을 합니다. 따라서 방향 제어 밸브만으로 구성된 것은 셔틀 밸브와 체크 밸브로 이루어져 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 되먹임 제어의 효과라고 볼 수 없는 것은?

  1. 대역폭이 증가한다.
  2. 정확도가 증가한다.
  3. 외부의 영향을 줄일 수 있다.
  4. 시스템이 작아지고 값이 싸진다.
(정답률: 75%)
  • 시스템이 작아지고 값이 싸진다는 것은, 되먹임 제어를 구현하는데 필요한 하드웨어와 소프트웨어의 비용이 감소한다는 것을 의미합니다. 이는 효율적인 제어 시스템을 구현하는 데 도움이 되지만, 되먹임 제어의 효과와 직접적인 연관성은 없습니다. 따라서 "시스템이 작아지고 값이 싸진다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. PLC에 대한 설명으로 틀린 것은?

  1. PLC의 구성요소는 중앙처리장치, 전원장치, 입출력장치 및 주변장치로 구성된다.
  2. PLC프로그램에서는 코일에 대한 보조접점이 2개 이내로 제한된다.
  3. PLC의 제어신호는 왼쪽에서 오른쪽으로 전달되도록 되어 있다.
  4. 국제표준 언어로는 문자기반으로 되어 있는 IL과 ST가 있다.
(정답률: 69%)
  • "PLC프로그램에서는 코일에 대한 보조접점이 2개 이내로 제한된다." 이 설명이 틀린 것은 아닙니다. PLC 프로그램에서는 코일에 대한 보조접점이 2개 이내로 제한됩니다. 이는 PLC의 구조와 관련이 있습니다. PLC는 입력 신호를 받아 중앙처리장치에서 처리한 후 출력 신호를 보내는 구조로 되어 있습니다. 이 때, 코일에 대한 보조접점이 2개 이내로 제한되는 이유는 PLC의 구조상 코일은 출력 신호를 보내는 역할을 하기 때문입니다. 따라서 코일에 대한 보조접점이 많아지면 출력 신호를 보내는데 혼란이 생길 수 있기 때문에 제한됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 용량형 센서에서 센서의 표면적을 2배로 하면 정전용량은 몇 배가 되는가?

  1. 1/2
  2. 2
  3. 4
  4. 변화 없다.
(정답률: 62%)
  • 정전용량은 센서의 표면적에 비례하므로, 표면적을 2배로 하면 정전용량도 2배가 됩니다. 따라서 정답은 "2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. PLC 프로그램의 작성 순서로 옳은 것은?

  1. 입·출력의 할당 → 내부 출력, 타이머, 카운터 할당 → coding → loading
  2. coding → loading → 입·출력의 할당 → 내부 출력, 타이머, 카운터 할당
  3. coding → loading → 내부 출력, 타이머, 카운터 할당 → 입·출력의 할당
  4. loading → 입·출력의 할당 → 내부 출력, 타이머, 카운터 할당 → coding
(정답률: 62%)
  • PLC 프로그램의 작성 순서는 "입·출력의 할당 → 내부 출력, 타이머, 카운터 할당 → coding → loading" 입니다. 이는 먼저 PLC의 입·출력을 할당하고, 내부 출력, 타이머, 카운터를 할당하여 프로그램을 작성하고, 이를 코딩하고 마지막으로 PLC에 로딩하는 순서입니다. 이렇게 순서를 지키면 프로그램 작성의 효율성과 안정성을 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 공장자동화의 적용분야가 아닌 것은?

  1. 가공 공정
  2. 물류시스템
  3. 제조생산업무
  4. 개발설계업무
(정답률: 82%)
  • 개발설계업무는 제품이나 시스템을 개발하고 설계하는 업무이므로, 공장자동화와는 직접적인 연관성이 적습니다. 따라서, 공장자동화의 적용분야가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 설비관리 효율을 최고로 하는 것을 목표로 설비의 수명을 대상으로 한 PM의 전체 시스템을 확립하는 것으로 옳은 것은?

  1. TPM
  2. PMT
  3. ISO
  4. ROT
(정답률: 59%)
  • 정답은 "TPM"입니다.

    TPM은 Total Productive Maintenance의 약자로, 설비의 수명 주기 전반에 걸쳐 최적의 유지보수를 실시하여 설비의 가동률을 높이고 생산성을 향상시키는 전략적인 설비관리 방법론입니다. 따라서 설비의 수명을 대상으로 한 PM의 전체 시스템을 확립하여 설비관리 효율을 최고로 하는 것이 TPM의 목표입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 인터록회로에 관한 설명으로 옳은 것은?

  1. a접점의 직렬연결에 의해 이루어진다.
  2. 운전 도중 비상정지를 하기 위한 회로이다.
  3. 서로 상반된 동작이 동시에 일어나지 않도록 하기 위한 회로이다.
  4. 잠금회로로서 관련자 이외의 다른 사람이 임의로 조작하지 못 하도록 하는 회로이다.
(정답률: 76%)
  • 인터록회로는 서로 상반된 동작이 동시에 일어나지 않도록 하기 위한 회로입니다. 이는 두 개 이상의 기능이 동시에 작동할 때 충돌이 일어나지 않도록 하기 위한 것입니다. 예를 들어, 전등 스위치와 선풍기 스위치가 같은 회로에 연결되어 있을 때, 전등이 켜져 있을 때 선풍기가 작동하지 않도록 하기 위해 인터록회로를 사용할 수 있습니다. 따라서 "서로 상반된 동작이 동시에 일어나지 않도록 하기 위한 회로이다."가 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 자동조정에 속하지 않는 제어량은?

  1. 방위
  2. 속도
  3. 전압
  4. 주파수
(정답률: 57%)
  • 방위는 자동조정에 속하지 않는 제어량입니다. 이는 방위가 시스템의 상대적인 위치를 나타내는 값이기 때문입니다. 다른 제어량들은 시스템의 동작을 조절하는 데에 사용되는 반면, 방위는 시스템의 위치를 나타내는 값으로서 제어량이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 2개의 입력 A, B가 서로 같으면 0 이 되고, 다르면 1이 출력되는 회로를 무엇이라 하는가?

  1. 금지 회로
  2. 일치 회로
  3. 다수결 회로
  4. 배타적 OR 회로
(정답률: 80%)
  • 두 입력 A, B 중 하나만 1일 때 출력이 1이 되는 논리 회로를 배타적 OR 회로라고 합니다. 이는 두 입력 중 하나만 참일 때 참이 되는 XOR(Exclusive OR) 연산과 동일한 원리를 가지고 있기 때문입니다. 따라서, A와 B가 서로 같으면 출력이 0이 되고, 다르면 출력이 1이 되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 시퀀스 제어의 검출장치에 해당되는 것은?

  1. 토글스위치
  2. 전환스위치
  3. 전자계폐기
  4. 플로트스위치
(정답률: 45%)
  • 시퀀스 제어에서는 특정 상황에서 다음 단계로 진행하기 위해 검출장치가 필요합니다. 이 중에서도 플로트스위치는 액체나 가스의 높이나 수위를 감지하여 제어하는 장치로, 시퀀스 제어에서는 특히 액체나 가스의 유입이나 배출을 제어하기 위해 사용됩니다. 따라서 플로트스위치는 시퀀스 제어의 검출장치에 해당됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 2개의 안정된 상태를 가지고 있는 쌍안정 멀티바이브레이터로 1자리의 2진수를 기억시킬 수 있는 소자는?

  1. 플립플롭
  2. OR 회로
  3. AND 회로
  4. 매트릭스
(정답률: 77%)
  • 플립플롭은 2개의 안정된 상태를 가지고 있으며, 입력 신호에 따라 상태가 변경되는 회로로서 1자리의 2진수를 기억시킬 수 있습니다. 따라서 정답은 "플립플롭"입니다. OR 회로와 AND 회로는 논리 연산을 수행하는 회로이며, 매트릭스는 다양한 소자들을 통합하여 구성된 회로를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 무접점 방식과 비교하여 유접점 방식의 장점에 해당하지 않는 것은?

  1. 동작속도가 빠르다.
  2. 온도 특성이 양호하다.
  3. 동작상태의 확인이 용이하다.
  4. 전기적 잡음에 대해 안정적이다.
(정답률: 63%)
  • 온도 특성이 양호하다는 것은 무접점 방식과 유접점 방식 모두 공통적으로 갖는 장점입니다. 따라서 이 보기에서 유접점 방식의 장점으로는 해당하지 않습니다.

    동작속도가 빠른 이유는 유접점 방식이 전기적 신호를 직접적으로 감지하기 때문입니다. 반면 무접점 방식은 센서와 타겟 사이에 거리가 있어서 신호 전달에 시간이 걸리는 경우가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. Flip-Flop의 종류가 아닌 것은?

  1. D Flip-Flop
  2. K Flip-Flop
  3. RS Flip-Flop
  4. T Flip-Flop
(정답률: 75%)
  • K Flip-Flop은 존재하지 않는 Flip-Flop 종류입니다. 따라서 K Flip-Flop이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 시퀀스 제어의 조작용 장치 중 푸시버튼 스위치를 뜻하는 것은?

  1. 수동동작 자동복귀형 스위치
  2. 자동동작 수동복귀형 스위치
  3. 한시동작 순시복귀형 스위치
  4. 순시동작 한시복귀형 스위치
(정답률: 69%)
  • 푸시버튼 스위치는 버튼을 누르는 동안만 동작하며, 버튼을 떼면 원래 상태로 돌아가는 스위치입니다. 이러한 특성 때문에 "수동동작 자동복귀형 스위치"라고 부릅니다. 수동동작은 버튼을 눌러야만 동작하며, 자동복귀형은 버튼을 떼면 자동으로 원래 상태로 돌아갑니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 a 접점이 아닌 것은?

(정답률: 88%)
  • 정답은 "" 입니다.

    이유는 다른 세 개의 그림은 모두 a 접점이 있지만, 네 번째 그림은 a 접점이 없기 때문입니다. a 접점은 전기회로에서 전류가 흐르는 지점을 의미하는데, 네 번째 그림에서는 전류가 흐르지 않기 때문에 a 접점이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 그림의 시퀀스 회로에 언급된 논리 게이트는? (단, 입력은 PB-1, PB-2 출력은 PL 램프이다.)

  1. OR
  2. AND
  3. NOR
  4. NAND
(정답률: 51%)
  • PB-1과 PB-2가 모두 0일 때, NAND 게이트의 출력은 1이다. 이때, PL 램프가 꺼지므로 PB-1과 PB-2가 모두 0일 때에만 회로가 작동한다. 따라서, PB-1과 PB-2가 모두 0일 때에만 출력이 1이 되는 NAND 게이트가 사용되었다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 누름버튼 스위치는 수동 조작에 의해 ON 또는 OFF 된다. 접점의 복귀는 무엇에 의해 이루어지는가?

  1. 공압
  2. 스프링
  3. 유압
  4. 정수압
(정답률: 80%)
  • 누름버튼 스위치의 접점의 복귀는 스프링에 의해 이루어진다. 스프링은 압력이 가해지는 동안에는 압축되어 있지만, 압력이 제거되면 원래의 형태로 돌아가는 특성을 가지고 있기 때문이다. 따라서 누름버튼 스위치를 누르면 스프링이 압축되어 접점이 닫히고, 버튼에서 손을 떼면 스프링이 복귀하여 접점이 열리게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 미리 정해진 순서에 따라 제어의 각 단계를 진행하는 제어방식은?

  1. 자동 제어
  2. 시퀀스 제어
  3. 조건 제어
  4. 피드백 제어
(정답률: 84%)
  • 시퀀스 제어는 미리 정해진 순서에 따라 제어의 각 단계를 진행하는 방식입니다. 따라서 다음 단계로 넘어가기 전에 현재 단계가 완료되어야 합니다. 이러한 특성 때문에 시퀀스 제어는 순차적인 작업을 수행하는데 적합하며, 자동 제어나 조건 제어와는 달리 미리 정해진 순서에 따라 작업을 수행하기 때문에 예측 가능성이 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 그림과 같은 계전기 접점회로와 같은 논리식은?

  3. X + Y
  4. X · Y
(정답률: 57%)
  • 이 회로는 X와 Y 중 하나 이상이 참일 때 전류가 흐르는 OR 게이트를 나타냅니다. 따라서 X와 Y를 OR 연산하여 "X + Y"가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 시퀀스 제어용 기기로서 제어회로에 신호가 들어오더라도 바로 동작하지 않고 설정시간 만큼 지연동작을 시키려할 때 사용되는 제어용 기기는?

  1. 전자 릴레이
  2. 한시 계전기
  3. 전자 개폐기
  4. 열동 계전기
(정답률: 73%)
  • 한시 계전기는 설정된 시간만큼 지연동작을 시키는 기능을 가지고 있기 때문에 시퀀스 제어용 기기로 사용됩니다. 이에 비해 전자 릴레이는 전기 신호를 전자적으로 제어하는 기능을 가지고 있고, 전자 개폐기는 전기 신호를 이용하여 회로를 개방하거나 폐쇄하는 기능을 가지고 있습니다. 열동 계전기는 열을 이용하여 회로를 제어하는 기능을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 순서논리회로의 특징으로 옳은 것은?

  1. 기억소자를 포함하지 않는다.
  2. 현재의 출력이 현재의 입력에만 의존한다.
  3. 회로 동작의 관점에서 볼 때 조합회로보다 단순하게 구성된다.
  4. 출력은 현재의 입력뿐만 아니라 현재의 상태, 과거의 입력에 따라 달라진다.
(정답률: 67%)
  • 순서논리회로는 현재의 상태를 기억하는 기억소자를 포함하고 있기 때문에, 현재의 출력은 현재의 입력뿐만 아니라 현재의 상태와 과거의 입력에 따라 달라질 수 있습니다. 이는 회로가 이전에 입력받은 정보를 기억하고 이를 바탕으로 출력을 결정하기 때문입니다. 따라서, 순서논리회로는 과거의 입력에 따라 현재의 상태가 변화하고, 이에 따라 출력이 달라질 수 있는 특징을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
