생산자동화기능사 필기 기출문제복원 (2016-04-02)

생산자동화기능사
(2016-04-02 기출문제)

목록

1과목: 기계가공법 및 안전관리(대략구분)

1. 테이블 이송나사의 피치가 6mm인 밀링머신으로 지름이 30mm인 가공물에 리드 200mm인 오른나사 헬리컬 홈을 깎으려고 할 때, 나선각은 약 몇 °(도)인가?

  1. 15°
  2. 20°
  3. 25°
  4. 35°
(정답률: 63%)
  • 테이블 이송나사의 피치가 6mm이므로, 나사 1회전 당 이동거리는 6mm이다. 리드 200mm인 오른나사 헬리컬 홈을 깎으려면, 나사가 200/6 = 33.33회전 해야 한다.

    나선각은 나사 1회전 당 나사의 축선과 나사의 피치가 이루는 각도이다. 피치가 6mm이므로, 나사 1회전 당 축선과 이루는 각도는 360°/6 = 60°이다. 따라서, 33.33회전 하면 축선과 이루는 각도는 33.33 x 60° = 199.98°이다.

    하지만, 헬리컬 홈은 오른손 나사이므로, 나사가 회전할 때 축선이 나사의 우측으로 이동한다. 따라서, 축선과 이루는 각도는 199.98°에서 우측으로 약간 회전한 각도가 된다. 이 각도는 대략 25°이므로, 정답은 "25°"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. CNC공작기계에 사용되는 좌표계 중에서 절대 좌표계의 기준이 되며, 프로그램 원점과 동일한 지점에 위치하는 좌표계는?

  1. 기계 좌표계
  2. 상대 좌표계
  3. 측정 좌표계
  4. 공작물 좌표계
(정답률: 66%)
  • 공작물 좌표계는 CNC공작기계에서 가공할 공작물의 위치와 방향을 정확하게 나타내기 위한 좌표계입니다. 이 좌표계는 기계 좌표계나 상대 좌표계와는 달리 공작물의 위치와 방향을 기준으로 하며, 프로그램 원점과 동일한 지점에 위치합니다. 따라서, 공작물 좌표계는 CNC공작기계에서 가공할 공작물의 위치와 방향을 정확하게 나타내기 위한 가장 적합한 좌표계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 측정자의 직선 또는 원호운동을 기계적으로 확대하여 그 움직임을 지침의 회전 변위로 변환시켜 눈금을 읽을 수 있는 측정기는?

  1. 만능 투영기
  2. 다이얼게이지
  3. 마이크로미터
  4. 3차원 측정기
(정답률: 73%)
  • 다이얼게이지는 측정자의 움직임을 기계적으로 확대하여 회전 변위로 변환시켜 눈금을 읽을 수 있는 측정기입니다. 따라서 측정자의 움직임을 정확하게 측정할 수 있으며, 측정 범위도 넓어 다양한 측정에 사용됩니다. 이에 비해 만능 투영기는 물체의 형상을 투영하여 측정하는 기기이고, 마이크로미터는 선형적인 측정에 사용되며, 3차원 측정기는 공간적인 측정에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 선반에서 3개의 조가 120° 간격으로 구성되어 있어 원형 가공물을 고정할 때 편리한척은?

  1. 단동 척
  2. 연동 척
  3. 콜릿 척
  4. 마그네틱 척
(정답률: 76%)
  • 원형 가공물을 고정할 때, 연동 척은 3개의 조가 120° 간격으로 구성되어 있어 원형 가공물을 균일하게 고정할 수 있기 때문입니다. 또한, 연동 척은 각각의 조가 서로 연동되어 있어 하나의 조를 조작하면 나머지 조도 함께 움직이므로 작업 시간을 단축시킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 전해연마 가공에 대한 설명으로 틀린 것은?

  1. 가공면에 방향성이 있다.
  2. 내부식성과 내마모성이 향상된다.
  3. 가공 표면에 변질층이 생기지 않는다.
  4. 복잡한 형상의 제품도 전해연마가 가능하다.
(정답률: 54%)
  • "가공면에 방향성이 있다."는 틀린 설명입니다. 전해연마는 회전하는 연마석과 피스를 전기적으로 연결하여 피스의 표면을 연마하는 공정으로, 연마석과 피스의 상대적인 위치와 움직임에 따라 가공면의 방향성이 결정됩니다. 따라서 가공면에 방향성이 없다는 것이 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 주조경질 합금 중 상온에서 고속도강보다 경도가 낮고 고온에서는 경도가 높으며 단조나 열처리가 되지 않는 것은?

  1. 서밋(acermet)
  2. 세라믹(ceramic)
  3. 다이아몬드(diamond)
  4. 스텔라이트(stellite)
(정답률: 62%)
  • 스텔라이트는 주조경질 합금 중에서 크롬, 텅스텐, 탄소 등의 원소를 함유하고 있어 고온에서도 높은 경도를 유지할 수 있습니다. 또한, 고속도강보다 경도가 낮은 특성을 가지고 있어 가공이 용이하며, 열처리나 단조가 어렵다는 특징을 가지고 있습니다. 이러한 특성 때문에 스텔라이트는 고온, 고압, 고속, 마모 등의 환경에서 사용되는 부품 제작에 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 M10×1.5 탭을 가공하기 위한 드릴링 작업 기초구멍으로 적합한 것은?

  1. 6.5mm
  2. 7.5mm
  3. 8.5mm
  4. 9.5mm
(정답률: 79%)
  • M10×1.5은 외경이 10mm이고 나사 간격이 1.5mm인 나사규격이다. 이를 가공하기 위해서는 M10×1.5 탭을 사용해야 하며, 이 탭을 사용하기 위한 기초구멍의 지름은 탭의 외경보다 약간 작아야 한다. 이유는 탭을 기초구멍에 넣고 회전시키면서 나사를 만들어내는데, 기초구멍이 너무 크면 탭이 제대로 고정되지 않고 흔들리면서 나사가 제대로 만들어지지 않기 때문이다. 따라서 M10×1.5 탭을 가공하기 위한 드릴링 작업 기초구멍으로는 8.5mm가 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 내경과 중심이 같도록 외경을 가공할 때 사용하는 선반의 부속장치는?

  1. 면판
  2. 돌리개
  3. 맨드릴
  4. 방진구
(정답률: 70%)
  • 내경과 중심이 같도록 외경을 가공할 때 사용하는 부속장치는 맨드릴입니다. 맨드릴은 회전하는 원통형 부품으로, 작업물을 고정하고 회전시켜 가공하는 데 사용됩니다. 따라서 내경과 중심이 같도록 외경을 가공할 때 맨드릴을 사용하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 브로칭 작업에 대한 설명으로 틀린 것은?

  1. 대량생산에 적합하다.
  2. 기어의 전용 절삭법으로 정도가 높은 가공이다.
  3. 1회에 인방 또는 압입시켜 가공면을 완성한다.
  4. 일반적으로 가공물의 내면이나 외경에 필요한 형성가공을 할 수있다.
(정답률: 42%)
  • "기어의 전용 절삭법으로 정도가 높은 가공이다."가 틀린 것입니다. 브로칭은 기어뿐만 아니라 다양한 형상의 내면이나 외경에 필요한 형성가공을 할 수 있습니다. 따라서 "기어의 전용 절삭법"이라는 표현은 부적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 센터리스 연삭의 특징으로 틀린 것은?

  1. 긴 축 재료의 연삭이 가능하다.
  2. 대형, 중량물의 연삭에 적합하다.
  3. 속이 빈 원통의 외면 연삭에 편리하다.
  4. 긴 홈이 있는 가공물의 연삭은 할 수 없다.
(정답률: 57%)
  • 센터리스 연삭은 작업물을 중심축으로 고정하지 않고 작업물의 외경을 중심으로 연삭하는 방식입니다. 따라서 대형, 중량물의 연삭에 적합하며, 긴 축 재료의 연삭이 가능하고 속이 빈 원통의 외면 연삭에도 편리합니다. 하지만 긴 홈이 있는 가공물의 연삭은 할 수 없다는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(대략구분)

11. 다음 그림에 대한 설명으로 옳은 것은?

  1. 참고 치수로 기입한 곳이 2곳이 있다.
  2. 45° 모떼기의 크기는 4mm이다.
  3. 지름이 10mm인 구멍이 한 개 있다.
  4. □80은 한 변의 길이가 80mm인 정사각형이다.
(정답률: 79%)
  • 주어진 그림에서 □80은 다른 모든 치수가 주어졌을 때, 한 변의 길이가 80mm인 정사각형이기 때문에 정답은 "□80은 한 변의 길이가 80mm인 정사각형이다."입니다. 다른 치수와 관련하여 45° 모떼기의 크기는 4mm이고, 지름이 10mm인 구멍이 한 개 있다는 정보는 □80과는 직접적인 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 면의 지시 기호에 대한 각 지시 기호의 위치에서 가공 방법을 표시하는 위치로 옳은 것은?

  1. a
  2. c
  3. d
  4. e
(정답률: 77%)
  • 면의 지시 기호는 각 면의 가공 방향을 나타내는 것이며, 각 지시 기호의 위치에서 가공 방법을 표시하는 위치는 해당 면의 가공 방향과 수직인 방향입니다. 따라서, 위 그림에서 "e"는 각 면의 가공 방향과 수직인 방향에 위치하고 있으므로 옳은 답입니다. "a", "c", "d"는 각 면의 가공 방향과 평행하거나, 수직이 아닌 방향에 위치하고 있기 때문에 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 그림과 같은 치수 기입법의 명칭은?

  1. 직렬 치수 기입법
  2. 누진 치수 기입법
  3. 좌표 치수 기입법
  4. 병렬 치수 기입법
(정답률: 68%)
  • 이 그림은 누진 치수 기입법을 사용한 치수 기입법이다. 누진 치수 기입법은 치수의 크기에 따라 치수선의 위치를 달리하여 표시하는 방법이다. 즉, 치수가 작을수록 치수선이 더 가까이 위치하고, 치수가 클수록 치수선이 더 멀리 위치한다. 이 방법은 치수를 더욱 명확하게 표시할 수 있어 제조 공정에서 많이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 그림과 같이 키 홈, 구멍 등 해당부분 모양만을 도시하는 것으로 충분한 경우 사용하는 투상도로 투상 관계를 나타내기 위하여 주된 그림에 중심선, 기준선, 치수 보조선 등을 연결하여 나타내는 투상도는?

  1. 가상 투상도
  2. 요점 투상도
  3. 국부 투상도
  4. 회전 투상도
(정답률: 84%)
  • 주어진 그림에서는 키 홈, 구멍 등 해당부분 모양만을 도시하는 것으로 충분하므로, 해당 부분만을 중심으로 투상한 국부 투상도를 사용하는 것이 적절합니다. 따라서 정답은 "국부 투상도"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 기계부품을 조립하는데 있어서 치수공차와 기하공차의 호환성과 관련한 용어 설명 중 옳지 않은 것은?

  1. 최대 실체 조건(MMC)은 한계치수에서 최소구멍 지름과 최대 축 지름과 같이 몸체의 형제의 실체가 최대인 조건
  2. 최대 실체 가상 크기(MMVS)는 같은 몸체형체의 유도 형체에 대해 주어진 몸체 형체와 기하 공차의 최대 실체 크기의 집합적 효과에 의해서 만들어진 크기
  3. 최대 실체 요구사항(MMR)은 LMVS와 같은 본질적 특성(치수)에 대해 주어진 값을 가지고 있으며, 같은 형식과 완전한 형상의 기하학적 형체를 정의하는 몸체 형체에 대한 요구사항으로 실체의 내부에 비이상적 형체를 제한
  4. 상호 요구사항(RPR)은 최대 실체 요구사항(MMR) 또는 최소 실체 요구사항(LMR)에 부가함으로써 사용되는 몸체 형체에 대한 부가적 요구사항
(정답률: 69%)
  • "최대 실체 요구사항(MMR)은 LMVS와 같은 본질적 특성(치수)에 대해 주어진 값을 가지고 있으며, 같은 형식과 완전한 형상의 기하학적 형체를 정의하는 몸체 형체에 대한 요구사항으로 실체의 내부에 비이상적 형체를 제한"이 옳은 설명입니다. 다른 보기들은 모두 치수공차와 기하공차의 호환성과 관련한 용어 설명 중 옳은 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 스퍼 기어의 도시법으로 옳은 것은?

  1. 잇봉우리원은 가는 실선으로 그린다.
  2. 잇봉우리원은 굵은 실선으로 그린다.
  3. 이골원은 가는 1점 쇄선으로 그린다.
  4. 이골원은 가는 2점 쇄선으로 그린다.
(정답률: 58%)
  • 정답은 "잇봉우리원은 굵은 실선으로 그린다."입니다. 이는 스퍼 기어의 도시법 중 하나인 "도로, 보도, 자전거 도로, 자동차 주차장, 잇봉우리원 등은 굵은 실선으로 그린다."라는 규정에 따른 것입니다. 이는 시각적으로 더 뚜렷하게 표시하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 기계제도에서 사용되는 재료기호 SM20C의 의미는?

  1. 기계 구조용 탄소 강재
  2. 합금 공구강 강재
  3. 일반 구조용 압연 강재
  4. 탄소 공구강 강재
(정답률: 58%)
  • SM20C는 기계 구조용 탄소 강재를 나타내는 재료기호입니다. 이는 일반적으로 기계 부품 제작에 사용되는 강재로, 탄소 함량이 높아 강도와 경도가 높으며 가공성이 우수합니다. 따라서 기계 제조 과정에서 많이 사용되는 재료 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 투상법을 나타내는 기호 중 제 3각법을 의미하는 기호는?

(정답률: 77%)
  • 정답은 "" 입니다.

    이유는 제 3각법은 빗변과 높이의 비율을 나타내는 것이고, "" 기호는 빗변을 나타내는 것이기 때문입니다. 따라서 이 기호가 제 3각법을 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 제 3각법에 의한 그림과 같은 정투상도의 입체도로 가장 적합한 것은?

(정답률: 86%)
  • 정투상도는 물체의 위, 아래, 앞, 뒤, 좌, 우의 위치를 나타내는 입체도이다. 이 그림은 제 3각법에 의한 그림으로, 물체의 선명한 윤곽과 크기를 나타내기 위해 사용된다. 따라서, 입체감을 가장 잘 나타내는 ""이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 30° 사다리꼴 나사의 종류를 표시하는 기호는?

  1. Rc
  2. Rp
  3. TW
  4. TM
(정답률: 60%)
  • 30° 사다리꼴 나사의 종류를 표시하는 기호는 "TM"입니다. 이는 "Trapezoidal Metric"의 약자로, 나사의 형태가 사다리꼴이며, 미터법(Metric)을 따르는 규격임을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 왕복식 유압 펌프는?

  1. 기어 펌프
  2. 베인 펌프
  3. 스크루
  4. 피스톤 펌프
(정답률: 81%)
  • 왕복식 유압 펌프는 유체를 피스톤으로 압축하여 유압 에너지를 생성하는 펌프입니다. 따라서 정답은 "피스톤 펌프"입니다. 기어 펌프는 기어를 회전시켜 유체를 이동시키는 방식이고, 베인 펌프는 회전하는 베인을 이용하여 유체를 이동시키는 방식입니다. 스크루는 나선형의 스크루를 이용하여 유체를 이동시키는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 공기 저장탱크의 크기를 결정하는데 있어서 고려해야 할 사항이 아닌 것은?

  1. 시간당 스위칭 횟수
  2. 공기 압축기의 압력비
  3. 공기 압축기의 공기 체적
  4. 공기에 포함된 수분의 함량
(정답률: 70%)
  • 공기 저장탱크의 크기를 결정하는데 있어서 고려해야 할 사항은 시간당 스위칭 횟수, 공기 압축기의 압력비, 공기 압축기의 공기 체적입니다. 이는 공기 저장탱크가 충분한 양의 공기를 저장하고 필요한 시점에 공급할 수 있도록 하는데 중요한 요소들입니다. 반면, 공기에 포함된 수분의 함량은 공기 저장탱크의 크기를 결정하는데 직접적인 영향을 미치지 않습니다. 따라서 이 보기에서 정답은 "공기에 포함된 수분의 함량"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 유압밸브 3위치 밸브에서 중립위치에서의 유로형식이 아닌 것은?

  1. 오픈 센터
  2. 탠덤 센터
  3. 탱크 오픈 센터
  4. 세미 오픈 센터
(정답률: 52%)
  • 탱크 오픈 센터는 중립위치에서 유로가 닫혀있는 상태이며, 유압 유체가 탱크로 되돌아가는 경로가 열려있는 형태입니다. 따라서 중립위치에서 유로형식이 아닌 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. “압력수두+위치수두+속도수두=일정”의 식과 가장 관계가 깊은 것은?

  1. 연속 법칙
  2. 파스칼 원리
  3. 베르누이 정리
  4. 보일-샤를의 법칙
(정답률: 71%)
  • 압력, 위치, 속도는 유체 역학에서 중요한 물리량이며, 이들은 서로 밀접한 관계를 가지고 있습니다. 이 중에서 베르누이 정리는 유체 역학에서 가장 기본적이고 중요한 법칙 중 하나입니다.

    베르누이 정리는 유체가 흐르는 관로에서 압력, 위치, 속도가 서로 연관되어 있다는 것을 나타내는 법칙입니다. 이 법칙은 압력수두+위치수두+속도수두=일정이라는 식으로 표현됩니다. 즉, 유체의 압력이 낮아지면 속도가 증가하고 위치가 상승하게 됩니다.

    이러한 베르누이 정리는 비행기나 자동차 등의 운송 수단, 그리고 수도관이나 배관 등의 유체가 흐르는 시스템에서 매우 중요한 역할을 합니다. 따라서 유체 역학을 공부하는 학생들은 베르누이 정리를 꼭 숙지하고 있어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 공기압 발생 장치와 관계없는 것은?

  1. 냉각기
  2. 공기탱크
  3. 공기압축기
  4. 공압-유압 변환기
(정답률: 67%)
  • 공압-유압 변환기는 공기압과 유압을 상호 변환하는 장치로, 다른 보기들과는 달리 공기압 발생에 직접적인 역할을 하지 않기 때문에 관계가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 방향제어밸브의 연결도(포트)에 “P"라는 문자가 적혀있다면 여기에 연결해야 하는 배관은?

  1. 소음기로 배기되는 배관
  2. 실린더와 연결되는 배관
  3. 공기탱크와 연결되는 배관
  4. 제어라인과 연결되는 배관
(정답률: 65%)
  • 방향제어밸브의 "P" 포트는 공급압력을 받는 포트로, 공기탱크와 연결되는 배관을 연결해야 합니다. 이는 공기탱크에서 공급되는 압축공기를 방향제어밸브로 공급하기 위함입니다. 따라서 정답은 "공기탱크와 연결되는 배관"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 고압의 유압유를 저장하는 용기로 필요에 따라 유압시스템에 유압유를 공급하거나 회로내의 밸브를 갑자기 폐쇄할 때 발생되는 서지 압력을 방지할 목적으로 사용되는 유압기기의 기호는?

(정답률: 68%)
  • 정답은 "" 입니다. 이 기호는 유압유를 저장하는 용기로서, 유압시스템에 유압유를 공급하거나 회로내의 밸브를 갑자기 폐쇄할 때 발생되는 서지 압력을 방지하는 유압기기를 나타냅니다. 이 기호는 용기의 형태와 유압유의 흐름 방향을 나타내며, 유압기기의 기호 중에서도 가장 일반적으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 유압장치의 압력이 상승하지 않을 때의 대처 행동이 아닌 것은?

  1. 언로드 회로를 점검한다.
  2. 유압 배관이 도면대로 되어 있는지 검사한다.
  3. 펌프로부터 기름이 토출되고 있는지 검사한다.
  4. 펌프의 운전속도를 규정속도 이상으로 가동한다.
(정답률: 83%)
  • 펌프의 운전속도를 규정속도 이상으로 가동하는 것은 유압장치의 압력을 높이기 위한 대처 방법이 아닙니다. 오히려 이는 유압장치에 더 큰 문제를 일으킬 수 있습니다. 따라서 정답은 "펌프의 운전속도를 규정속도 이상으로 가동한다."가 될 수 없습니다.

    펌프의 운전속도를 규정속도 이상으로 가동하는 것은 유압장치의 압력을 높이기 위한 대처 방법이 아니라, 오히려 유압장치에 더 큰 문제를 일으킬 수 있습니다. 따라서 정답은 "펌프의 운전속도를 규정속도 이상으로 가동한다."가 될 수 없습니다.

    따라서 유압장치의 압력이 상승하지 않을 때는 언로드 회로를 점검하거나 유압 배관을 검사하거나 펌프로부터 기름이 토출되고 있는지 검사하는 등의 대처 방법을 취해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 압축공기의 건조방식이 아닌 것은?

  1. 가열식
  2. 냉동식
  3. 흡수식
  4. 흡착식
(정답률: 68%)
  • 압축공기의 건조방식 중 가열식은 공기를 가열하여 수분을 증발시키는 방식입니다. 따라서 다른 세 가지 방식인 냉동식, 흡수식, 흡착식은 모두 가열식과는 다른 방식으로 수분을 제거합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 공기압 모터의 특징으로 틀린 것은?

  1. 회전수, 토크를 자유로이 조절할 수 있다.
  2. 폭발의 위험이 있는 곳에서도 사용할 수 있다.
  3. 에너지 변환효율이 낮고 공기의 압축성으로 제어성이 좋지 않다.
  4. 부하에 의해 회전수 변동이 적어 일정 회전수를 정밀하게 유지하기 쉽다.
(정답률: 53%)
  • 공기압 모터는 공기를 이용하여 회전력을 발생시키는 모터로, 부하에 의해 회전수 변동이 적어 일정 회전수를 정밀하게 유지하기 쉽다는 것이 특징입니다. 이는 공기압 모터가 회전수를 조절하기 위해 전기적인 제어가 아닌 공기의 압력을 이용하기 때문입니다. 따라서 부하에 따라 회전수가 변동하는 전기 모터와는 달리, 일정한 회전수를 유지하기 쉽습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 메카트로닉스 일반(대략구분)

31. 되먹임 제어계에서 제어 대상에 가하는 입력은?

  1. 외란
  2. 비교부
  3. 제어량
  4. 조작량
(정답률: 36%)
  • 되먹임 제어계에서 제어 대상에 가하는 입력은 조작량입니다. 외란은 제어 대상에 영향을 주는 외부 요인을 의미하며, 비교부는 제어 대상의 상태를 측정하여 제어량과 비교하는 부분을 말합니다. 제어량은 제어 대상에 가해지는 입력 신호를 의미하며, 조작량은 제어량을 조작하여 제어 대상의 원하는 상태를 유지하거나 변화시키는 것을 의미합니다. 따라서, 되먹임 제어계에서 제어 대상에 가하는 입력은 조작량입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 중 PLC에서 CPU부의 내부 구성과 관계가 가장 적은 것은?

  1. 연산부
  2. 타이머
  3. 카운터
  4. 리밋 스위치
(정답률: 73%)
  • 리밋 스위치는 PLC의 CPU부의 내부 구성과는 직접적인 관계가 없는 외부 입력 장치이기 때문에 가장 적은 것입니다. PLC의 CPU부는 연산부, 타이머, 카운터 등의 내부 구성으로 이루어져 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 선반을 이용하여 지름 40mm의 환붕을 1500rpm의 회전수로 가공할 때 절삭속도는 약 얼마인가?

  1. 117.7m/min
  2. 125.6m/min
  3. 188.5m/min
  4. 214.5m/min
(정답률: 65%)
  • 절삭속도는 다음과 같이 계산됩니다.

    절삭속도 = π × 지름 × 회전수 ÷ 1000

    여기서, 지름은 40mm이고 회전수는 1500rpm이므로,

    절삭속도 = π × 40 × 1500 ÷ 1000 = 188.5m/min

    따라서, 정답은 188.5m/min입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 기호에 대한 논리회로는?

  1. AND
  2. OR
  3. NOT
  4. NAND
(정답률: 80%)
  • 입력 A와 B가 둘 다 1일 때, AND 게이트와 OR 게이트는 출력이 1이 되지만, NOT 게이트는 입력을 반대로 출력하므로 0이 됩니다. 하지만 NAND 게이트는 입력이 둘 다 1일 때만 출력이 0이 되고, 나머지 경우에는 모두 1이 됩니다. 따라서, 입력 A와 B가 둘 다 1일 때만 출력이 0이 되는 이 기호는 NAND 게이트입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 사람의 팔과 가장 비슷하게 움직일 수 있는 로봇은?

  1. PTP 로봇
  2. 직교 좌표 로봇
  3. 수직 다관절 로봇
  4. 수평 다관절 로봇
(정답률: 75%)
  • 사람의 팔은 수직으로 서 있고, 팔꿈치와 손목에 다관절이 있어서 다양한 방향으로 움직일 수 있습니다. 이와 비슷하게 움직일 수 있는 로봇은 수직 다관절 로봇입니다. 다관절이 있어서 팔과 같은 자유도를 가지며, 수직으로 서 있어서 다양한 작업에 적합합니다. 따라서 수직 다관절 로봇이 사람의 팔과 가장 비슷하게 움직일 수 있는 로봇입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 생산과 관련되는 모든 정보를 컴퓨터 네트워크 및 데이터 베이스를 이용하여 통합적으로 제어관리 함으로써 생산 활동의 최적화를 도모하는 시스템은?

  1. CIM
  2. FMC
  3. FMS
  4. LCA
(정답률: 57%)
  • CIM은 Computer Integrated Manufacturing의 약어로, 생산과 관련된 모든 정보를 컴퓨터 네트워크와 데이터베이스를 통해 통합적으로 제어하고 관리함으로써 생산 활동의 최적화를 도모하는 시스템입니다. 따라서, CIM은 생산 과정의 자동화와 효율성 향상을 위한 종합적인 시스템으로, 다른 보기들인 FMC, FMS, LCA와는 구분됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 설명의 로봇 제어 방식은?

  1. 서보제어
  2. 원호보간
  3. 직선보간
  4. 포인트 투 포인트
(정답률: 74%)
  • 로봇이 이동하는 경로가 곡선으로 이루어져 있기 때문에, 이를 부드럽게 이동시키기 위해 원호보간 방식을 사용한다. 이 방식은 시작점과 끝점을 지정하고, 그 사이를 부드럽게 이동하는 곡선을 그리는 방식으로, 서보제어나 직선보간, 포인트 투 포인트 방식보다 부드러운 이동이 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

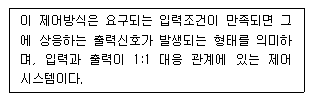

38. 아래에서 설명하는 제어 시스템은?

  1. 메모리 제어
  2. 시퀸스 제어
  3. 파일럿 제어
  4. 프로그램 제어
(정답률: 61%)
  • 위 그림에서 보이는 제어 시스템은 비행기의 자동 조종 시스템으로, 파일럿 제어 방식을 사용하고 있습니다. 파일럿 제어란, 비행기의 조종을 파일럿이 수동으로 하지 않고, 자동으로 조종하는 방식을 말합니다. 따라서 이 그림에서 보이는 제어 시스템은 파일럿 제어 방식을 사용하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 공장 내의 생산현장에서 사람이 없이 무인으로 생산물을 운반하는 무인운반차의 약어로 옳은 것은?

  1. AGV
  2. CIM
  3. FMS
  4. MAP
(정답률: 75%)
  • 정답은 "AGV"입니다. AGV는 Automated Guided Vehicle의 약어로, 자동 유도 차량을 의미합니다. 이는 공장 내부에서 사람 없이 자동으로 생산물을 운반하는 차량을 말합니다. 다른 보기인 CIM은 Computer Integrated Manufacturing, FMS는 Flexible Manufacturing System, MAP는 Manufacturing Automation Protocol을 의미하는데, 이들은 모두 자동화 생산 시스템과 관련된 용어이지만, 무인운반차를 의미하는 용어는 AGV입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 전압, 전류, 주파수, 회전속도 증 기계적 또는 전기적인 양을 제어량으로 하는 제어로 응답속도가 대단히 빠른 것은?

  1. 서보 기구
  2. 자동 조정
  3. 시퀸스 제어
  4. 프로세서 제어
(정답률: 46%)
  • 자동 조정은 제어량을 측정하여 원하는 값과 비교하여 자동으로 조정하는 제어 방식입니다. 따라서 응답속도가 빠르고 정확한 제어가 가능합니다. 서보 기구, 시퀸스 제어, 프로세서 제어는 모두 자동 조정을 사용할 수 있지만, 자동 조정은 이들 중에서도 가장 응답속도가 빠르고 정확한 제어 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 다음 중 릴레이 시퀸스도를 직접 표시할 수 있는 PLC 프로그램 언어는?

  1. IL(Instrution List)
  2. LD(Ladder Diagram)
  3. ST(Structured Text)
  4. FBD(Function Block Diagram)
(정답률: 68%)
  • 릴레이 시퀸스도는 전기 회로를 그림으로 나타낸 것과 유사한 형태를 가지고 있으며, LD(Ladder Diagram)는 전기 회로를 그림으로 표현하는 방식으로 PLC 프로그램 언어 중 가장 일반적으로 사용되는 방식입니다. 따라서 LD가 릴레이 시퀸스도를 직접 표시할 수 있는 PLC 프로그램 언어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 자동화시스템을 구성하는 주요 3요소가 아닌 것은?

  1. 센서
  2. 네트워크
  3. 프로세서
  4. 액츄에이터
(정답률: 71%)
  • 자동화시스템을 구성하는 주요 3요소는 센서, 프로세서, 액츄에이터입니다. 네트워크는 이들 요소들을 연결하고 통신을 가능하게 하는 역할을 하지만, 자동화시스템을 구성하는 주요 3요소는 아닙니다. 따라서 정답은 "네트워크"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 제어 시스템의 분류 방법 중 제어 정보 표시 형태에 의한 분류 방법으로 짝지어진 것은?

  1. 논리 제어, 디지털 제어
  2. 아날로그 제어, 2진 제어
  3. 시퀀스 제어, 피드백 제어
  4. 메모리 제어, 파일럿 제어
(정답률: 71%)
  • 제어 정보 표시 형태에 의한 분류 방법은 제어 신호가 아날로그 신호인지 디지털 신호인지에 따라 분류됩니다. 아날로그 제어는 연속적인 값으로 표현되는 제어 신호를 사용하며, 2진 제어는 0과 1로 이루어진 이산적인 값으로 표현되는 제어 신호를 사용합니다. 따라서, 정답은 "아날로그 제어, 2진 제어"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 저투자성 자동화(LCA)에 대한 설명으로 가장 거리가 먼 것은?

  1. 꼭 필요한 기능만을 자동화 한다.
  2. 간단한 원리를 적용하고 스스로 자동화 장치를 설계한다.
  3. 사용하고 있는 장비를 사용하기보다는 새로운 장비를 구매한다.
  4. 외부업체보다는 회사 내에서 우선 자체적으로 자동화시스템을 구축하도록 한다.
(정답률: 82%)
  • "사용하고 있는 장비를 사용하기보다는 새로운 장비를 구매한다."는 LCA와 관련이 없는 내용이기 때문입니다. LCA는 기존의 장비를 최대한 활용하면서 자동화를 도입하는 것을 목적으로 합니다. 새로운 장비를 구매하는 것은 LCA와는 상반된 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 피드백제어에서 꼭 있어야 할 장치는?

  1. 출력을 확대하는 장치
  2. 안전도를 측정하는 장치
  3. 응답속도를 빠르게 하는 장치
  4. 입력과 출력을 비교하는 장치
(정답률: 77%)
  • 피드백제어에서는 원하는 출력을 얻기 위해 입력과 출력을 비교하고, 이를 토대로 조절해야 합니다. 따라서 입력과 출력을 비교하는 장치가 꼭 필요합니다. 다른 보기들은 피드백제어에서 중요하지만, 입력과 출력을 비교하는 것은 가장 기본적이고 필수적인 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 피드백 제어계의 특징으로 틀린 것은?

  1. 제어계가 다소 복잡해진다.
  2. 제어계의 특성이 나빠진다.
  3. 목표값을 정확히 달성할 수 있다.
  4. 외부 조건의 변화에 대한 영향을 줄일 수 있다.
(정답률: 74%)
  • "목표값을 정확히 달성할 수 있다."는 피드백 제어계의 특징으로 옳은 것이며, 나머지 보기들은 모두 맞는 특징입니다. 따라서, 정답은 "제어계의 특성이 나빠진다."입니다. 이는 제어계가 복잡해지면서 유지보수와 디버깅이 어려워지고, 불안정해지며, 불필요한 에러가 발생할 가능성이 높아지기 때문입니다. 따라서, 제어계 설계 시에는 가능한 간단하고 안정적인 구조를 고려해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 회로의 종류 중 외부신호접점이 닫혀있는 동안 타이머가 접점의 개폐를 반복하는 장치에 이용되는 회로는?

  1. 인터록 회로
  2. 플리커 회로
  3. 펄스 발생회로
  4. 플립플롭 회로
(정답률: 64%)
  • 플리커 회로는 외부신호접점이 닫혀있는 동안 타이머가 접점의 개폐를 반복하는 장치에 이용되는 회로입니다. 이는 타이머가 일정한 주기로 접점을 열고 닫아 전기적인 신호를 발생시키기 때문입니다. 따라서 외부신호접점이 닫혀있는 동안에도 타이머가 계속 작동하여 신호를 발생시킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 온도센서가 아닌 것은?

  1. NTC
  2. RTD
  3. 서미스터
  4. 포텐쇼미터
(정답률: 60%)
  • NTC, RTD, 서미스터는 모두 온도를 측정하는 센서이지만, 포텐쇼미터는 전압, 전류, 저항 등을 측정하는 센서입니다. 따라서 온도센서가 아닌 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 논리식 F=(A ㆍ B + C) ㆍ A를 간단히 변환한 것은?

  1. A + B + C
  2. A ㆍ B ㆍ C
  3. A ㆍ (B + C)
  4. (A + B) ㆍ C
(정답률: 76%)
  • 논리식 F=(A ㆍ B + C) ㆍ A를 간단히 변환하기 위해 분배법칙을 적용하면 다음과 같다.

    F = (A ㆍ B ㆍ A) + (C ㆍ A)
    = A ㆍ B ㆍ A + C ㆍ A
    = A ㆍ (B ㆍ A + C)

    따라서 정답은 "A ㆍ (B + C)"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 기계적 접점이며 접촉식 스위치에 해당되는 것은?

  1. 광전 스위치
  2. 근접 스위치
  3. 센서 스위치
  4. 리미트 스위치
(정답률: 65%)
  • 리미트 스위치는 기계적 접점이며, 기계적인 동작으로 인해 접촉이 이루어지는 스위치입니다. 이는 기계적인 움직임을 감지하고, 움직임의 한계를 제한하기 위해 사용됩니다. 따라서 접촉식 스위치 중에서도 리미트 스위치가 해당됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 볼 대수 중 틀린 것은?

  1. 1 + A = 1
  2. A ㆍ 1 = A
  3. 0 ㆍ A = 1
  4. A ㆍ A = A
(정답률: 78%)
  • 정답은 "0 ㆍ A = 1"입니다. 이는 곱셈의 곱셈 항등원이 1이라는 성질에 따라서, 0과 어떤 수를 곱해도 결과는 0이 되기 때문입니다. 따라서 0 ㆍ A는 항상 0이 되며, 1과 같아질 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 접점 기호의 명칭은?

  1. 기계적 접점
  2. 한시 동작 접점
  3. 조작 스위치 잔류 접점
  4. 수동 조작 자동 복귀 접점
(정답률: 62%)
  • 이 접점은 조작 스위치와 연결되어 있으며, 스위치를 누르고 떼어도 접점이 유지되어 있어서 잔류 접점이라고 부릅니다. 이는 스위치를 한번 누르면 해당 동작이 계속 유지되도록 하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 중 2진 제어계와 관게가 없는 것은?

  1. 2위치 제어
  2. ON-OFF 제어
  3. 아날로그 제어
  4. 실린더의 전진, 후진제어
(정답률: 75%)
  • 2진 제어는 2개의 상태(예: ON/OFF)를 가지고 제어하는 것을 말합니다. 따라서 "2위치 제어"와 "ON-OFF 제어", "실린더의 전진, 후진 제어"는 모두 2진 제어와 관련이 있습니다. 하지만 "아날로그 제어"는 연속적인 값을 가지고 제어하는 것을 말하며, 2진 제어와는 관련이 없습니다. 따라서 정답은 "아날로그 제어"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 전자 계전기 코일에 직렬 또는 병렬로 정류기를 접속시켜 그 순방향과 역방향의 저항특성을 이용해서 코일에 가해지는 정, 부극성에 따라 전자 계전기가 동작 또는 부동작되는 회로를 유극회로라 한다. 이때 일반적으로 사용되는 반도체 소자는?

  1. 저항
  2. 다이오드
  3. 트랜지스터
  4. 포토 트랜지스터
(정답률: 66%)
  • 유극회로에서는 정류기로 다이오드가 주로 사용된다. 다이오드는 전류가 한 방향으로만 흐를 수 있도록 하는 반도체 소자로, 순방향 전압에 대해서는 전류가 흐르고 역방향 전압에 대해서는 전류가 흐르지 않도록 동작한다. 따라서 유극회로에서는 다이오드를 사용하여 정류기 역할을 하게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 전자접촉기 여자상태에서의 이상음에 관한 설명으로 틀린 것은?

  1. 조작 회로의 전압이 너무 높으면 흡인력 과다에 따른 울림 현상이 발생할 수 있다.
  2. 전자접촉기 여자상태에서 이상음이 발생하는 현상이 있는데 이를 코일의 울림 현상이라고 한다.
  3. 전자석이 사이에 배선 찌꺼기나 진예가 흔입한 경우 전자석이 밀착하지 않고 울림이 발생할 수 있다.
  4. 전자석 흡인력의 맥동을 방지하기 위해서 세이딩 코일이 설치되어 있는데 이 코일이 단선되면 울림현상이 발생할 수 있다.
(정답률: 42%)
  • 정답은 "전자접촉기 여자상태에서 이상음이 발생하는 현상이 있는데 이를 코일의 울림 현상이라고 한다."입니다. 이유는 전자접촉기 여자상태에서 이상음이 발생하는 원인은 코일의 울림 현상이 아니라 전자석의 흡인력 과다에 따른 울림 현상이기 때문입니다. 따라서 다른 보기들은 모두 맞는 설명입니다. 조작 회로의 전압이 너무 높으면 전자석의 흡인력이 과다해져 울림 현상이 발생할 수 있고, 전자석이 사이에 배선 찌꺼기나 진영이 흔입한 경우에도 울림이 발생할 수 있습니다. 또한, 전자석 흡인력의 맥동을 방지하기 위해 세이딩 코일이 설치되어 있는데 이 코일이 단선되면 울림 현상이 발생할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 그림에서 스위치 PBS1을 동작시키면 R-a 접점의 동작은?

  1. 단선
  2. 단락상태
  3. 개로(열림)
  4. 폐로(닫힘)
(정답률: 72%)
  • 스위치 PBS1이 동작하면, 전기적으로 R-a와 R-b 사이에 연결이 생기게 됩니다. 이때, R-a와 R-b는 모두 전선의 한쪽 끝에 연결되어 있기 때문에, 전선이 폐로(닫힘) 상태가 됩니다. 즉, 전기적으로 연결된 회로가 완전히 닫히게 되어 전류가 흐를 수 있게 됩니다. 따라서 정답은 "폐로(닫힘)"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

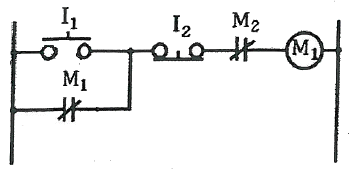

57. 다음 그림으로 니모닉 표현 방식의 프로그램을 표현한 것으로 틀린 것은?

  1. Start I1
  2. AND M2
  3. OR NOT M1
  4. AND NOT I2
(정답률: 56%)
  • 틀린 것은 없습니다.

    "AND M2"가 정답인 이유는 다음과 같습니다.

    - "Start I1"에서는 입력 I1을 시작합니다.
    - "AND M2"에서는 M2와 I1을 AND 연산합니다.
    - "OR NOT M1"에서는 M1의 NOT 값을 OR 연산합니다.
    - "AND NOT I2"에서는 I2의 NOT 값을 AND 연산합니다.

    따라서, "AND M2"는 입력 I1과 M2를 AND 연산하는 부분으로, 정답이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

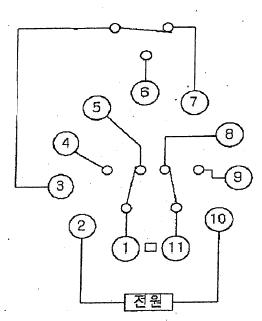

58. 아래 그림은 11핀의 전자계전기의 핀의 배치도이다. 다음 중 a접점과 b접점의 수를 바르게 표기한 것은?

  1. 1a3b
  2. 2a3b
  3. 3a3b
  4. 4a3b
(정답률: 77%)
  • a접점은 1, 2, 3번 핀이고 b접점은 9, 10, 11번 핀이다. 따라서 a접점과 b접점의 수는 각각 3개이므로 "3a3b"가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 시퀸스제어용 부품이 아닌 것은?

  1. 변압기
  2. 전자계전기
  3. 전자접촉기
  4. 푸시버튼스위치
(정답률: 62%)
  • 변압기는 전압을 변환하는 부품으로, 시퀸스제어용 부품이 아닙니다. 시퀸스제어용 부품은 전기적 신호를 제어하는 부품으로, 전자계전기, 전자접촉기, 푸시버튼스위치 등이 해당됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 데이터 송ㆍ수신기 에러가 발생되었는지를 확인하기 위해 사용되는 기능은?

  1. 타이머
  2. 플래그
  3. 연산기능
  4. 패리티 체크
(정답률: 80%)
  • 패리티 체크는 데이터 송수신 과정에서 오류가 발생했는지 확인하기 위해 사용되는 기능입니다. 이 기능은 데이터의 이진수 표현에서 1의 개수가 짝수인지 홀수인지를 확인하여, 짝수 개의 1이면 짝수 패리티, 홀수 개의 1이면 홀수 패리티로 설정합니다. 데이터를 전송할 때, 송신 측에서는 데이터와 함께 패리티 비트를 전송하고, 수신 측에서는 전송된 데이터와 패리티 비트를 비교하여 오류 여부를 판단합니다. 따라서 패리티 체크는 데이터 송수신 과정에서 발생한 오류를 신속하게 감지할 수 있는 중요한 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
