생산자동화기능사 필기 기출문제복원 (2016-07-10)

생산자동화기능사 2016-07-10 필기 기출문제 해설

이 페이지는 생산자동화기능사 2016-07-10 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

생산자동화기능사
(2016-07-10 기출문제)

목록

1과목: 기계가공법 및 안전관리(대략구분)

1. 밀링가공에서 떨림의 발생 시 미치는 영향으로 거리가 먼 것은?

  1. 가공면을 거칠게 한다.
  2. 생산능률을 저하시킨다.
  3. 가공면의 표면조도가 좋아진다.
  4. 밀링커터의 수명을 단축시킨다.
(정답률: 87%)
  • 밀링가공 중 떨림이 발생하면 가공면이 거칠어지고 공구 수명이 단축되며 생산능률이 저하됩니다. 따라서 가공면의 표면조도가 좋아진다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 절삭공구 재료에서 표준 고속도강의 주성분이 아닌 것은?

  1. 크롬
  2. 바나듐
  3. 텅스텐
  4. 탄화 티타늄
(정답률: 62%)
  • 표준 고속도강의 주성분은 텅스텐($18\%$), 크롬($4\%$), 바나듐($1\%$)으로 구성됩니다. 탄화 티타늄은 고속도강의 표준 조성 성분이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. CNC 선반의 준비기능에서 G32코드의 기능은?

  1. 홈 가공
  2. 드릴 가공
  3. 나사 절삭 가공
  4. 모서리 정밀 가공
(정답률: 64%)
  • CNC 선반의 준비기능 코드에서 $G32$는 나사 절삭 가공을 수행하는 명령어입니다.
    나사 가공을 위해 공구의 이동 속도, 절삭 깊이, 이송 범위 등을 정밀하게 제어하여 나사산을 형성합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 변속기어를 이용하여 작동되는 보통선반 작업 시 주축 변속 시점으로 가장 적합한 것은?

  1. 절삭 가공 중
  2. 주축 정지 상태
  3. 주축 고속 회전 중
  4. 주축 저속 회전 중
(정답률: 75%)
  • 범용선반의 변속기어를 조작할 때는 기어가 정확하게 맞물려야 하므로, 반드시 주축 정지 상태에서 변속을 수행해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 브로치(broach) 가공에 대한 설명으로 틀린 것은?

  1. 브로치의 운동방향에 따라 수직형과 수평형이 있다.
  2. 브로칭 머신은 가공면에 따라 내면용과 외면용이 있다.
  3. 브로치에 대한 구동방향에 따라 압입형과 일반형으로 나누어진다.
  4. 복잡한 윤곽형상의 안내면은 불가능하여 안내면의 키 홈 절삭에 주로 사용된다.
(정답률: 59%)
  • 브로치는 가공품의 형상에 맞춰 전용 공구를 제작하므로, 복잡한 윤곽 형상의 안내면 가공이 가능하며 안내면의 키 홈 절삭 등에 매우 효율적으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 방전 가공용 전극재료의 구비 조건으로 틀린 것은?

  1. 가공속도가 클 것
  2. 기계가공이 쉬울 것
  3. 전극소모가 많을 것
  4. 가공정밀도가 높을 것
(정답률: 81%)
  • 방전 가공의 효율성과 정밀도를 높이기 위해서는 전극의 마모가 적어야 하므로, 전극 소모가 적은 재료를 선택해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 1회전하는 동안에 드릴의 이송거리는 0.05mm/rev이고, 드릴 끝 원뿔의 높이는 1.6mm, 구멍의 깊이 25mm일 때, 이 구멍을 뚫는 데 소요되는 시간은 약 얼마인가? (단, 절삭속도는 50m/min,드릴지름은 12mm이다.)

  1. 0.12분
  2. 0.8분
  3. 0.4분
  4. 1분
(정답률: 46%)
  • 드릴 가공 시간은 총 이송 거리를 분당 회전수와 회전당 이송량의 곱으로 나누어 계산합니다.
    ① [기본 공식]
    $$T = \frac{L + h}{N \times f}$$
    $$N = \frac{1000 \times V}{\pi \times d}$$
    ② [숫자 대입]
    $$N = \frac{1000 \times 50}{3.14 \times 12} = 1327$$
    $$T = \frac{25 + 1.6}{1327 \times 0.05}$$
    ③ [최종 결과]
    $T = 0.4$ 분
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 연삭 숫돌 중 초경합금 연삭 작업에 쓰이며 색깔이 녹색인 것은?

  1. A 숫돌
  2. B 숫돌
  3. GC 숫돌
  4. WA 숫돌
(정답률: 77%)
  • 초경합금이나 유리를 연삭할 때는 녹색을 띠는 GC 숫돌을 사용합니다.

    오답 노트
    A 숫돌: 갈색, 일반강재용
    WA 숫돌: 백색, 담금질강용
    C 숫돌: 흑색, 주철 및 비금속용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 선반가공에서 회전운동을 하며 절삭할 때의 이송(feed) 단위는?

  1. m/min
  2. rev/min
  3. mm/rev
  4. rev/mm
(정답률: 59%)
  • 선반가공에서 이송(feed)은 공작물이 1회전(revolution) 할 때마다 공구가 전진하는 거리를 의미하므로 단위는 mm/rev를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 각종 측정 지시값의 확인과 교정 등의 비교 측정의 기준 게이지로 사용되고 있는 것은?

  1. 게이지 블록
  2. 마이크로미터
  3. 다이얼 게이지
  4. 버니어 캘리퍼스
(정답률: 55%)
  • 게이지 블록은 정밀한 치수의 블록들을 조합하여 기준 길이를 만듦으로써, 다른 측정기의 지시값을 확인하거나 교정하는 비교 측정의 기준 게이지로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(대략구분)

11. 파단선의 용도 설명으로 가장 적합한 것은?

  1. 단면도를 그릴 경우 그 절단위치를 표시하는 선
  2. 대상물의 일부를 떼어낸 경계를 표시하는 선
  3. 물체의 보이지 않는 부분의 형상을 표시하는 선
  4. 도형의 중심을 표시하는 선
(정답률: 56%)
  • 파단선은 물체의 일부를 임의로 잘라낸 경계를 표시하거나, 너무 긴 물체의 중간 부분을 생략하여 나타낼 때 사용하는 선입니다.

    오답 노트
    절단 위치 표시: 절단선
    보이지 않는 부분 표시: 숨은선
    도형의 중심 표시: 중심선
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 표면의 줄무늬 방향기호에 대한 설명으로 맞는 것은?

  1. X : 가공에 의한 컷의 줄무늬 방향이 투상면에 직각
  2. M : 가공에 의한 컷의 줄무늬 방향이 투상면에 평행
  3. C : 가공에 의한 컷의 줄무늬 방향이 중심에 동심원 모양
  4. R : 가공에 의한 컷의 줄무늬 방향이 투상면에 교차 또는 경사
(정답률: 69%)
  • 표면의 줄무늬 방향기호는 가공 방법에 따른 표면 형상을 나타냅니다. 기호 'C'는 가공으로 인해 생긴 선이 중심을 기준으로 동심원 모양을 이룰 때 사용합니다.

    오답 노트
    가공 방향이 투상면에 평행: $=$ 기호 사용
    가공 방향이 투상면에 직각: $\perp$ 기호 사용
    두 방향으로 교차: $X$ 기호 사용
    다방면 교차 또는 무방향: $M$ 기호 사용
    방사형: $R$ 기호 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

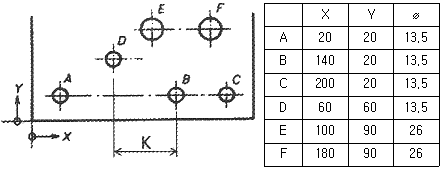

13. 그림과 같은 도면에서 'K'의 치수 크기는?

  1. 50
  2. 60
  3. 70
  4. 80
(정답률: 76%)
  • 좌표 표에서 각 점의 $X$축 좌표값을 이용하여 두 점 사이의 거리 $K$를 구하는 문제입니다.
    ① [기본 공식]
    $$K = X_{B} - X_{D}$$
    ② [숫자 대입]
    $$K = 140 - 60$$
    ③ [최종 결과]
    $$K = 80$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 공유압 기호에서 동력원의 기호 중 전동기를 나타내는 것은?

(정답률: 75%)
  • 공유압 회로도에서 전동기(Motor)는 원 안에 대문자 'M'을 기입하여 표시합니다. 따라서 가 정답입니다.

    오답 노트
    : 유압원
    : 공압원
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 보기는 입체도형을 제3각법으로 도시한 것이다. 완성된 평면도, 우측면도를 보고 미완성된 정면도를 옳게 도시한 것은?

(정답률: 53%)
  • 제3각법에 따라 평면도와 우측면도를 분석하여 정면도를 도출합니다. 우측면도의 아래쪽 삼각형 형상은 정면도에서도 동일하게 나타나며, 우측면도의 기둥 부분 뒤쪽으로 사다리꼴 모양의 경사면이 존재하므로 정면도에서는 이를 숨은선(파선)으로 표현해야 합니다. 따라서 정면도의 왼쪽 상단에 경사면을 나타내는 파선이 포함된 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 투상도법 중 제1각법과 제3각법이 속하는 투상도법은?

  1. 경사 투상법
  2. 등각 투상법
  3. 다이메트릭 투상법
  4. 정 투상법
(정답률: 70%)
  • 정 투상법은 물체를 수직으로 투영하여 그리는 방법으로, 투상면의 위치에 따라 제1각법과 제3각법으로 구분됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 기어의 도시에 있어서 피치원을 나타내는 선은?

  1. 굵은 실선
  2. 가는 실선
  3. 가는 1점 쇄선
  4. 가는 2점 쇄선
(정답률: 61%)
  • 기어 도면에서 피치원, 중심선, 기준선은 모두 가는 1점 쇄선으로 표시하는 것이 제도 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

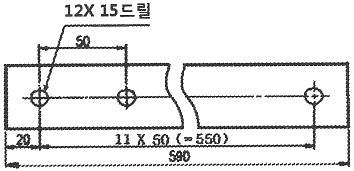

18. 아래 도시된 내용은 리벳 작업을 위한 도면 내용이다. 바르게 설명한 것은?

  1. 양끝 20mm 띄워서 50mm의 피치로 지름 15mm의 구멍을 12개 뚫는다.
  2. 양끝 20mm 띄워서 50mm의 피치로 지름 12mm의 구멍을 15개 뚫는다.
  3. 양끝 20mm 띄워서 12mm의 피치로 지름 15mm의 구멍을 50개 뚫는다.
  4. 양끝 20mm 띄워서 15mm의 피치로 지름 50mm의 구멍을 12개 뚫는다.
(정답률: 56%)
  • 도면의 기호를 분석하면 구멍의 개수와 지름, 간격을 알 수 있습니다.

    12X 15드릴은 구멍 12개, 지름 $15\text{mm}$를 의미하며, 피치 $50\text{mm}$와 양끝 거리 $20\text{mm}$가 표시되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 기하 공차 기입 틀의 설명으로 옳은 것은?

  1. 표준길이 100mm에 대하여 0.02mm의 평행도를 나타낸다.
  2. 구분구간에 대하여 0.02mm의 평면도를 나타낸다.
  3. 전체 길이에 대하여 0.02mm의 평행도를 나타낸다.
  4. 전체 길이에 대하여 0.02mm의 평면도를 나타낸다.
(정답률: 69%)
  • 기하 공차 기입 틀에서 기호 // 는 평행도를 의미하며, 공차값 $0.02\text{mm}$가 기입되어 있고 별도의 구분 구간 표시가 없으므로 전체 길이에 대해 $0.02\text{mm}$의 평행도를 유지해야 함을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 헐거운 끼워 맞춤인 경우 구멍의 최소 허용치수에서 축의 최대 허용치수를 뺀 값은?

  1. 최소 틈새
  2. 최대 틈새
  3. 최소 죔새
  4. 최대 죔새
(정답률: 53%)
  • 헐거운 끼워 맞춤에서는 항상 구멍이 축보다 크므로 틈새가 발생합니다. 이때 구멍의 최소 허용치수에서 축의 최대 허용치수를 빼면 가장 작은 틈새인 최소 틈새가 산출됩니다.

    오답 노트
    죔새: 억지 끼워 맞춤에서 발생하는 값
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 유압 액츄에이터가 받는 부하에 관계없이 일정한 유압유가 흘러 교축요소를 조절하여 속도를 조절해 주는 밸브는?

  1. 양방향 감압밸브
  2. 양방향 유량조절밸브
  3. 일방향 유량조절밸브
  4. 압력보상형 유량조절밸브
(정답률: 47%)
  • 압력보상형 유량조절밸브는 입구와 출구의 압력 차이를 스스로 보상하여, 부하 변동에 관계없이 항상 일정한 유량이 흐르도록 제어하는 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 보일의 법칙에 대한 설명으로 옳은 것은?

  1. 정지 유체 내의 점에 작용하는 압력의 크기는 모든 방향으로 같게 작용한다.
  2. 기체의 압력을 일정하게 유지하면서 체적 및 온도가 변화할 때, 제적과 온도는 서로 비례한다.
  3. 기체의 온도를 일정하게 유지하면서 압력 및 제적이 변화할 때, 압력과 체적은 서로 반비례한다.
  4. 기체의 압력, 체적, 온도 세 가지가 모두 변화할 때는 압력, 체적, 온도는 서로 비례한다.
(정답률: 59%)
  • 보일의 법칙은 기체의 온도가 일정할 때, 압력과 체적(부피)은 서로 반비례한다는 원리입니다.
    즉, 온도가 고정된 상태에서 압력이 높아지면 체적은 줄어들고, 압력이 낮아지면 체적은 늘어납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 대기압 상태의 공기를 흡입ㆍ압축하여 1kgf/cm2이상의 압력을 발생시키는 공압기기는?

  1. 공압모터
  2. 유압펌프
  3. 공기압축기
  4. 압력제어밸브
(정답률: 65%)
  • 대기압의 공기를 흡입하고 압축하여 고압의 공기를 생성하는 장치는 공기압축기입니다.

    오답 노트
    공압모터: 압축공기를 이용하여 회전 운동을 발생시키는 장치
    유압펌프: 기계적 에너지를 유압 에너지로 변환하는 장치
    압력제어밸브: 회로 내의 압력을 설정값으로 제어하는 밸브
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 케스케이드 회로에 대한 설명 중 틀린 것은?

  1. 제어그룹의 개수를 4개에서 5개 이내로 제한한다.
  2. 케스케이드 밸브의 수는 제어그룹에서 1을 빼면 된다.
  3. 케스케이드 밸브를 직렬로 연결하기 때문에 압력저하로 인하여 스위칭 시간이 짧아진다.
  4. 5/2way 양측공압작동밸브 및 방향성이 없는 3/2way 롤러리밋밸브를 사용하므로 신뢰성이 보장된다.
(정답률: 45%)
  • 케스케이드 회로는 신호 간섭을 방지하기 위해 에너지원을 순차적으로 공급하는 방식입니다. 이때 밸브를 직렬로 연결하면 압력 저하가 발생하여 스위칭 시간이 오히려 길어지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 공압 조정 유닛의 구성요소에 속하지 않는 것은?

  1. 필터
  2. 윤활기
  3. 교축 밸브
  4. 압력 조절 밸브
(정답률: 51%)
  • 공압 조정 유닛(FRL)은 필터, 압력 조절 밸브(레귤레이터), 윤활기로 구성됩니다.

    오답 노트
    교축 밸브: 유량을 조절하는 유량제어밸브에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 공압실린더를 중간정지 하기 위하여 사용하는 것은?

  1. 공압근접스위치
  2. 5/3way 방향제어 밸브
  3. 상시 열림형 시간지연밸브
  4. 상시 닫힘형 시간지연밸브
(정답률: 55%)
  • 공압 실린더를 중간에 정지시키기 위해서는 밸브의 중심 위치(Center position)가 존재하여 양쪽 포트를 차단하거나 연결할 수 있는 5/3way 방향제어 밸브를 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 방향제어 밸브의 조작방식 중 기계방식이 아닌 것은?

  1. 레버 방식
  2. 롤러 방식
  3. 스프링 방식
  4. 플런저 방식
(정답률: 51%)
  • 레버 방식은 사람이 직접 조작하는 수동 방식에 해당하며, 롤러, 스프링, 플런저 방식은 기계적 장치에 의해 작동되는 기계 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 공압 단동 실린더의 용도로 가장 적절하지 않은 것은?

  1. 이송
  2. 로터링
  3. 클램핑
  4. 프레싱
(정답률: 41%)
  • 공압 단동 실린더는 한쪽 방향으로만 공기압을 사용하고 복귀는 스프링이나 자중에 의존하는 구조로, 주로 클램핑, 프레싱, 이젝팅, 간단한 이송에 사용됩니다.
    로터링은 회전 동작을 의미하며, 이는 단동 실린더의 직선 운동만으로는 구현하기 어렵고 로터리 액추에이터나 복동 실린더가 필요하므로 부적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 공압장치의 특징을 설명한 것으로 틀린 것은?

  1. 정밀한 속도제어가 가능하다.
  2. 동력전달 방법이 간단하고 용이하다.
  3. 힘의 증폭 및 속도 조절이 용이하다.
  4. 압축공기의 에너지를 쉽게 얻을 수 있다.
(정답률: 56%)
  • 공압 장치는 압축 공기를 사용하므로 공기의 압축성 때문에 유압 장치에 비해 정밀한 속도 제어가 어렵다는 단점이 있습니다.

    오답 노트
    동력전달 방법이 간단하고 용이하다: 공기 배관을 통해 쉽게 전달 가능
    힘의 증폭 및 속도 조절이 용이하다: 밸브와 실린더를 통해 조절 가능
    압축공기의 에너지를 쉽게 얻을 수 있다: 컴프레서를 통해 대량 공급 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 유압기기에서 작동유의 기능이 아닌 것은?

  1. 방청 기능
  2. 윤활 기능
  3. 응고 기능
  4. 압력 전달 기능
(정답률: 72%)
  • 유압기기의 작동유는 에너지를 전달하고 기계 부품을 보호하는 역할을 합니다.
    작동유가 응고되면 유체의 흐름이 막혀 압력 전달이 불가능해지므로, 응고 기능은 작동유의 기능이 아니라 오히려 피해야 할 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 메카트로닉스 일반(대략구분)

31. 다음 PLC회로를 논리식으로 표현한 것으로 옳은 것은?

  1. Y=(A+B)ㆍCㆍ(D+E)
  2. Y=(AㆍB)ㆍCㆍ(DㆍE)
  3. Y=(A+B)+C+(D+E)
  4. Y=(AㆍB)+C+(DㆍE)
(정답률: 53%)
  • PLC 회로에서 직렬 연결은 AND 연산(곱셈), 병렬 연결은 OR 연산(덧셈)으로 표현합니다.
    제시된 회로 를 분석하면, $A$와 $B$가 직렬, $D$와 $E$가 직렬로 연결되어 있고, 이 두 묶음과 $C$가 서로 병렬로 연결된 구조입니다.
    따라서 논리식은 $Y = (A \cdot B) + C + (D \cdot E)$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 되먹임 제어계의 분류에서 제어동작의 시간 연속성에 의한 분류와 관계가 많은 것은?

  1. 서보기구
  2. 자동조정
  3. 샘플값 제어
  4. 프로세스 제어
(정답률: 34%)
  • 제어동작의 시간 연속성에 따라 제어계는 연속시간 제어와 이산시간 제어로 분류됩니다. 샘플값 제어는 일정한 시간 간격으로 측정과 제어가 이루어지는 대표적인 이산시간(Discrete-time) 제어 시스템입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 폐회로 제어시스템의 오차에 대한 식으로 옳은 것은?

  1. 오차=외란+실제 값
  2. 오차=외란+제어출력
  3. 오차=목표값-실제 값
  4. 오차=제어출력+에너지
(정답률: 71%)
  • 폐회로 제어시스템에서 오차는 설정한 목표값과 실제로 측정된 값 사이의 차이를 의미합니다.
    $$\text{오차} = \text{목표값} - \text{실제 값}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 서보 기구 제어계가 아닌 것은?

  1. 공정 제어
  2. 방위 제어
  3. 위치 제어
  4. 자세 제어
(정답률: 41%)
  • 서보 기구는 제어량이 기계적 위치가 되는 자동 제어 기구로, 물체의 위치, 방위, 자세 등이 목표값에 추종하도록 제어하는 장치입니다. 따라서 공정 제어는 서보 기구 제어계에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 제베크 효과를 이용한 센서용 검출 변환기는?

  1. 광전형
  2. 압전형
  3. 열기전력형
  4. 전기화학형
(정답률: 62%)
  • 제베크 효과는 서로 다른 두 금속의 접합점에 온도 차이를 주었을 때 열기전력이 발생하여 전류가 흐르는 현상으로, 이를 이용한 변환기가 열기전력형입니다.

    오답 노트
    압전형: 압력을 전기 에너지로 변환
    광전형: 빛 에너지를 전기 에너지로 변환
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 로봇 매니퓰레이터(manipulator)에 해당하는 것은?

  1. 로봇의 눈
  2. 로봇 컨트롤러
  3. 로봇의 전원장치
  4. 로봇의 손, 손목, 팔
(정답률: 65%)
  • 매니퓰레이터(manipulator)는 인간의 팔과 유사한 동작을 수행하는 기계적 장치로, 팔 끝의 공구가 원하는 작업을 할 수 있도록 손, 손목, 팔의 움직임을 제공하는 장치를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. RS-232C의 전송방식은?

  1. 병렬전송방식
  2. 직렬전송방식
  3. 온라인전송방식
  4. 오프라인전송방식
(정답률: 57%)
  • RS-232C는 컴퓨터와 주변 장치 간의 데이터 전송을 위해 사용되는 대표적인 직렬 통신 인터페이스 표준 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. PLC 스캔타임(scan time)에 대한 설명으로 옳은 것은?

  1. PLC에 입력된 프로그램을 1회 연산하는 시간
  2. PLC 입력 모듈에서 1개 신호가 입력되는 시간
  3. PLC 출력 모듈에서 1개 출력이 실행되는 시간
  4. PLC에 의해 제어되는 시스템이 1회 실행되는 시간
(정답률: 53%)
  • 스캔타임은 PLC가 입력 신호를 읽고, 프로그램을 연산하며, 그 결과를 출력하기까지 1회 사이클을 수행하는 데 걸리는 시간을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 제어회로의 각 부분과 사용되는 소자의 연결이 틀린 것은?

  1. 논리 부분 : 압력 스위치
  2. 입력 부분 : 광전 스위치
  3. 입력 부분 : 누름단추 스위치
  4. 출력 부분 : 솔레노이드 밸브
(정답률: 58%)
  • 압력 스위치는 외부의 상태 변화를 감지하여 신호를 주는 입력 부분에 해당합니다.

    오답 노트
    논리 부분: 압력 스위치는 입력 소자임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. PLC의 특수기능 유니트(특수모듈)가 아닌 것은?

  1. 인덱스 유니트
  2. A/D변환 유니트
  3. 온도제어 유니트
  4. 위치결정 유니트
(정답률: 41%)
  • A/D변환, 온도제어, 위치결정 유니트는 PLC의 기능을 확장하기 위해 추가로 장착하는 특수모듈에 해당하지만, 인덱스 유니트는 특수기능 유니트에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 공작기계의 움직임 순서, 위치 등의 정보를 수치에 의해 지령 받은 작업을 수행하는 로봇은?

  1. NC 로봇
  2. 링크 로봇
  3. 지능 로봇
  4. 플레이 백 로봇
(정답률: 58%)
  • NC 로봇은 수치제어(Numerical Control) 로봇의 약자로, 수치로 된 지령을 받아 공작기계의 움직임이나 위치를 정밀하게 제어하는 로봇입니다.

    오답 노트
    링크 로봇: 로봇의 팔이나 관절 등 구조적 연결 요소 중심의 로봇
    지능 로봇: AI와 센서를 통해 스스로 판단하고 환경에 적응하는 로봇
    플레이 백 로봇: 사람이 직접 움직여 기록한 동작을 그대로 재생하는 로봇
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. PLC 시퀀스의 프로그램 처리방식은?

  1. 병렬처리
  2. 직렬처리
  3. 혼합처리
  4. 직ㆍ병렬처리
(정답률: 51%)
  • PLC 시퀀스 제어는 프로그램에 작성된 순서에 따라 순차적으로 명령을 처리하는 직렬처리 방식을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 기기의 보호나 작업자의 안전을 위하여 기기의 동작 상태를 나타내는 접점을 이용하여 관련된 기기의 동작을 금지하는 회로를 의미하며 선행동작우선회로 또는 상대동작금지회로라고도 하는 것은?

  1. 인터록 회로
  2. 타이머 회로
  3. 카운터 회로
  4. 자기유지 회로
(정답률: 69%)
  • 인터록 회로는 기기의 동작 상태를 이용하여 다른 기기의 동작을 금지함으로써 안전을 확보하는 회로로, 선행동작우선회로 또는 상대동작금지회로라고도 합니다.

    오답 노트
    타이머 회로: 설정된 시간 후에 동작하거나 정지함
    카운터 회로: 지정된 횟수만큼 반복 카운팅 후 동작함
    자기유지 회로: 입력 신호가 사라져도 출력 상태를 계속 유지함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 개별 장비들이 컴퓨터와 각각 케이블로 연결되는 것으로 중앙에 컴퓨터가 있고 이를 중심으로 제어기들이 연결되는 네트워크 구조는?

  1. 망형구조
  2. 성형구조
  3. 환형구조
  4. 트리형구조
(정답률: 47%)
  • 중앙의 컴퓨터(허브)를 중심으로 각 장치들이 개별 케이블로 연결되어 별 모양의 형태를 띠는 네트워크 구조는 성형구조입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 유도형 센서(고주파 발진형 근접 스위치)가 검출할 수 없는 물질은?

  1. 철
  2. 구리
  3. 알루미늄
  4. 플라스틱
(정답률: 78%)
  • 유도형 센서는 전자기 유도 원리를 이용하여 금속 물질만을 감지하는 센서입니다. 따라서 비금속 물질인 플라스틱은 검출할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 이상적인 연산증폭기의 설명으로 틀린 것은?

  1. 출력저항 0
  2. 대역폭 일정
  3. 전압이득 무한대
  4. 입력저항 무한대
(정답률: 44%)
  • 이상적인 연산증폭기는 모든 주파수 대역에서 동일한 이득을 가져야 하므로 대역폭이 무한대여야 합니다.

    오답 노트
    출력저항 0, 전압이득 무한대, 입력저항 무한대: 모두 이상적인 연산증폭기의 올바른 특성임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 주로 검출용으로 사용되는 스위치는?

  1. 리밋 스위치
  2. 토글 스위치
  3. 셀렉터 스위치
  4. 푸시버튼 스위치
(정답률: 65%)
  • 리밋 스위치는 물체의 접촉이나 위치를 감지하여 신호를 보내는 검출용 스위치입니다.

    오답 노트
    토글 스위치, 셀렉터 스위치, 푸시버튼 스위치: 사용자가 직접 조작하는 입력용 스위치임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 출력이 입력에 영향을 주지 못하는 제어는?

  1. 개루프 제어
  2. 되먹임 제어
  3. 피드백 제어
  4. 폐루프 제어
(정답률: 50%)
  • 개루프 제어는 입력 신호가 출력으로 전달되어 제어되지만, 출력 결과가 다시 입력으로 되돌아와 영향을 주지 않는 일방향 제어 방식입니다.

    오답 노트
    되먹임 제어, 피드백 제어, 폐루프 제어: 모두 출력값이 입력에 영향을 주는 피드백 구조임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

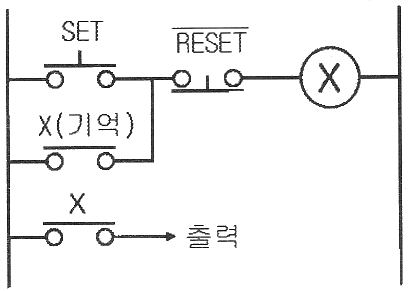

49. 다음 회로의 회로명과 논리식으로 옳은 것은?

  1. 일치회로, X=(SET+X(기억))ㆍ
  2. 다중선택검출 회로, X=SET+
  3. 정지우선기억 회로, X=(SET+X)ㆍ
  4. 기동(SET)우선기억 회로, X=(SETㆍX)ㆍ
(정답률: 50%)
  • 회로도를 분석하면 SET과 $X$(기억)가 병렬로 연결된 OR 회로이며, $\overline{RESET}$이 직렬로 연결된 AND 회로 구조입니다. 따라서 논리식은 $X = (SET + X) \cdot \overline{RESET}$이 되며, 리셋 신호가 우선권을 갖는 정지우선기억 회로입니다.
    정답 논리식: $X = (SET + X) \cdot $
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 유접점 방식과 비교하여 무접점 방식의 특징 설명으로 틀린 것은?

  1. 동작속도가 늦다.
  2. 소형화에 적합하다.
  3. 열(높은 온도)에 약하다.
  4. 전기적 노이즈에 약하다.
(정답률: 56%)
  • 무접점 방식은 반도체 소자를 이용하므로 유접점 방식에 비해 동작 속도가 매우 빠릅니다.

    오답 노트
    소형화 적합, 열에 약함, 노이즈에 약함: 무접점 방식의 올바른 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 전자계전기의 동작에서 코일이 여자되면 닫히는 접점은?

  1. a 접점
  2. b 접점
  3. c 접점
  4. 한시 b 접점
(정답률: 58%)
  • a 접점은 평상시 열려 있다가 코일이 여자(전류가 흐름)되면 닫히는 접점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 유접점 시퀀스 제어회로의 b접점은 무접점 시퀀스제어 회로의 무슨 회로와 같은 역할을 하는가?

  1. OR 회로
  2. AND 회로
  3. NOR 회로
  4. NOT 회로
(정답률: 49%)
  • b접점은 평상시 닫혀 있다가 동작 시 열리는 접점으로, 입력 신호를 반전시키는 NOT 회로와 동일한 역할을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. A+ 의 출력 값은?

  1. 0
  2. 1
(정답률: 61%)
  • 논리합(OR) 연산의 특성을 이용한 문제입니다. $A + \overline{A}$의 경우, $A$가 $0$이면 $\overline{A}$는 $1$이 되어 $0 + 1 = 1$이 되고, $A$가 $1$이면 $\overline{A}$는 $0$이 되어 $1 + 0 = 1$이 됩니다. 따라서 입력값과 관계없이 출력은 항상 $1$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 3상유도전동기의 큰 기동전류를 줄이기 위해 사용되는 운전회로는?

  1. 반복 운전회로
  2. 촌동 운전회로
  3. Y-△ 운전회로
  4. 정ㆍ역 운전회로
(정답률: 61%)
  • Y-△ 운전회로는 기동 시에 Y결선을 사용하여 기동전류를 $\frac{1}{3}$로 줄이고, 기동 후에는 $\triangle$ 결선으로 전환하여 정상 운전하는 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 시퀀스 제어회로에서 접지선의 색상으로 옳은 것은?(2021년 변경된 KEC 규정 적용됨)

  1. 청색
  2. 백색
  3. 적색
  4. 흑색
(정답률: 56%)
  • 2021년 변경된 KEC(한국전기설비규정)에 따라 접지선의 색상은 청색으로 규정되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 2진값 신호가 아닌 연속신호는?

  1. 2위치제어
  2. 접점 개폐
  3. 아날로그신호
  4. ON-OFF제어
(정답률: 65%)
  • 2진값(0 또는 1)으로 표현되는 신호는 디지털 신호이며, 끊김 없이 연속적으로 변화하는 신호는 아날로그신호입니다.

    오답 노트
    2위치제어, 접점 개폐, ON-OFF제어: 모두 디지털(2진값) 방식의 제어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 시퀀스 기호 중 b 접점이 아닌 것은?

(정답률: 68%)
  • 기호는 평상시 열려 있다가 동작 시 닫히는 A접점이며, 나머지 , , 는 모두 평상시 닫혀 있는 b접점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 누전차단기의 사용상 주의사항에 관한 설명으로 틀린 것은?

  1. 테스트 버튼을 눌러 작동상태를 확인한다.
  2. 누전차단기 점검주기는 월 1회 이상 한다.
  3. 전원측과 부하측의 단자를 올바르게 설치한다.
  4. 진동과 충격이 많은 장소에 설치하여도 무관하다.
(정답률: 74%)
  • 누전차단기는 접촉 및 단락 원리를 이용하므로, 오작동을 방지하기 위해 진동과 충격이 없는 안정된 장소에 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 타이머의 설정된 시간만큼 늦게 동작하는 회로는?

  1. 우선회로
  2. 인칭회로
  3. 지연회로
  4. 인터록회로
(정답률: 77%)
  • 타이머가 설정된 시간만큼 동작을 늦추는 것을 지연이라고 하며, 이러한 특성을 가진 회로를 지연회로라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 동작신호를 조작량으로 변환하는 요소이고 조절부와 조작부로 이루어지는 것은?

  1. 외란
  2. 목표값
  3. 제어량
  4. 제어요소
(정답률: 48%)
  • 제어요소는 동작신호를 조작량으로 변환하는 장치로, 시스템의 목표값을 유지하기 위해 조절부와 조작부로 구성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

목록 다음회차 >
