1. 그림에서 스위치(S.W)를 닫을 때의 충전전류 i(t)[A]는?

(정답률: 90%)
  • RC 직렬 회로에서 스위치를 닫았을 때 커패시터에 흐르는 충전전류는 시간이 지남에 따라 지수함수적으로 감소하는 형태를 가집니다.
    ① [기본 공식] $i(t) = \frac{E}{R} e^{-\frac{t}{CR}}$
    ② [숫자 대입] $i(t) = \frac{E}{R} e^{-\frac{t}{CR}}$
    ③ [최종 결과] $i(t) = \frac{E}{R} e^{-\frac{t}{CR}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 같은 철심 위에 동일한 권수로 자기 인덕턴스 L[H]의 코일 2개를 접근해 감고, 이것을 직렬로 접속했을 때 합성 인덕턴스는? (단, 결합계수는 1이다.)

  1. 1L [H]
  2. 2L [H]
  3. 4L [H]
  4. 8L [H]
(정답률: 75%)
  • 두 코일이 결합되어 있을 때 직렬 접속 시 합성 인덕턴스는 각 인덕턴스의 합에 상호 인덕턴스의 2배를 더한 값입니다. 결합계수가 1일 때 상호 인덕턴스 $M = \sqrt{L \times L} = L$이 됩니다.
    ① [기본 공식] $L_{total} = L_1 + L_2 + 2M$
    ② [숫자 대입] $L_{total} = L + L + 2L$
    ③ [최종 결과] $L_{total} = 4L$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 유도전동기의 회전력은?

  1. 단자 전압에 정비례
  2. 단자 전압의 1/2승에 비례
  3. 단자 전압의 2승에 비례
  4. 단자 전압의 3승에 비례
(정답률: 91%)
  • 유도전동기의 토크(회전력) $T$는 공급 전압 $V$의 제곱에 비례하는 특성을 가집니다. 따라서 단자 전압의 2승에 비례합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. PN 접합에서 접합 용량에 영향을 주지 않는 것은?

  1. 역방향 전압의 크기
  2. 접합 면적의 크기
  3. 역포화 전류의 크기
  4. 공간전하 영역의 폭
(정답률: 85%)
  • PN 접합의 접합 용량(Junction Capacitance)은 공핍층의 폭과 면적, 그리고 인가된 역방향 전압에 의해 결정되는 물리적 특성입니다. 역포화 전류의 크기는 다이오드의 누설 전류와 관련된 파라미터이며, 정전 용량 값 자체를 결정하는 물리적 구조나 전압 조건에는 영향을 주지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 회로의 정수로 계산되는 적분식으로 옳게 표시된 것은?

(정답률: 85%)
  • 제시된 회로는 반전 적분기 회로입니다. 출력 전압 $y$는 입력 전압 $x$를 $RC$ 시상수로 나누어 적분한 값에 마이너스 부호를 붙인 형태가 됩니다.
    여기서 $R = 10\text{ M}\Omega$, $C = 1\text{ μF}$이므로 $RC = 10\text{ M}\Omega \times 1\text{ μF} = 10$ 입니다.
    따라서 적분식은 가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 주파수 변조시스템에서 대역폭은? (단, △f는 최대주파수 편이, fm은 변조 주파수이다.)

  1. B = (△f+fm)/4
  2. B = (△f+fm)/2
  3. B = △f+fm
  4. B = 2(△f+fm)
(정답률: 85%)
  • 주파수 변조(FM) 시스템에서 전송 대역폭은 최대 주파수 편이와 변조 주파수의 합에 2를 곱한 값으로 정의됩니다.
    $$B = 2(\Delta f + f_m)$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 이상적인 OP AMP의 조건은? (단, Ri=증폭기의 입력저항, Ro=출력저항)

  1. Ri=∞, Ro=0
  2. Ri=0, Ro=∞
  3. Ri=∞, Ro=∞
  4. Ri=0, Ro=0
(정답률: 90%)
  • 이상적인 OP AMP는 입력단에서 전류를 전혀 소모하지 않고 출력단에서 전압 강하 없이 모든 부하를 구동해야 하므로, 입력저항 $R_i$는 무한대($\infty$), 출력저항 $R_o$는 $0$이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 모뎀(Modem)이란?

  1. 위성통신 변조기
  2. 지구국 복조기
  3. 무선항로 표시기
  4. 데이터통신 변ㆍ복조기
(정답률: 92%)
  • 모뎀(Modem)은 변조(Modulation)와 복조(Demodulation)의 합성어로, 디지털 데이터를 아날로그 신호로 바꾸어 전송하고, 받은 아날로그 신호를 다시 디지털 데이터로 변환하는 데이터통신 변·복조기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 마이크로컴퓨터에서 정보를 전송하는 선(線)은?

  1. 어드레스 버스
  2. 데이터 버스
  3. 제어 버스
  4. 인터럽트
(정답률: 95%)
  • 마이크로컴퓨터 내부에서 CPU, 메모리, 입출력 장치 간에 실제 데이터(정보)를 주고받기 위해 사용되는 통로를 데이터 버스라고 합니다.

    오답 노트
    어드레스 버스: 데이터가 저장된 메모리 주소 전송
    제어 버스: 제어 신호 전송
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 2진 논리 대수에서 일 때 A 및 B는 각 각 어떤 값인가?

  1. A=0, B=0
  2. A=0, B=1
  3. A=1, B=0
  4. A=1, B=1
(정답률: 84%)
  • 주어진 논리식 $\overline{A} \cdot B = 1$이 성립하려면 AND 연산의 특성상 두 항이 모두 1이어야 합니다. 따라서 $\overline{A} = 1$ (즉, $A = 0$)이고, $B = 1$이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 전가산기 논리 회로를 구성하기 위하여 필요한 것은?

  1. 반가산기 2개
  2. 반가산기 2개와 OR 1개
  3. 반가산기 3개
  4. 반가산기 2개와 AND 1개
(정답률: 90%)
  • 전가산기는 하위 비트에서 올라온 자리올림수(Carry)를 포함하여 세 개의 비트를 더해야 하므로, 두 개의 비트를 더하는 반가산기 2개와 두 반가산기에서 발생한 자리올림수를 합치기 위한 OR 게이트 1개가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 완충 증폭기의 목적은?

  1. 발진주파수 변동방지
  2. 송신출력 변동방지
  3. 찌그러짐 방지
  4. 불요복사 방지
(정답률: 84%)
  • 완충 증폭기는 다음 단의 부하 임피던스 변화가 앞 단의 발진 회로에 영향을 주지 않도록 격리하여, 발진주파수가 변동되는 것을 방지하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 컬러 TV에서 흑백 방송은 정상이나 컬러 방송시 색이 나오지 않는 경우의 고장회로는?

  1. 대역증폭 회로
  2. 메트릭스 회로
  3. 색복조 회로
  4. 제2영상증폭 회로
(정답률: 66%)
  • 컬러 TV에서 흑백 방송은 정상적으로 수신되지만 컬러 방송 시에만 색이 나오지 않는다면, 컬러 신호를 분리하고 처리하는 대역증폭 회로에 결함이 발생한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 텔레비전 수상기에서 Snow noise가 나타날 때 가장 관계없는 회로는?

  1. AGC 회로
  2. AFC 회로
  3. VIF 회로
  4. 안테나 회로
(정답률: 55%)
  • Snow noise는 수신 신호가 약할 때 발생하는 잡음으로, 안테나, VIF 회로, AGC 회로 등 신호 증폭 및 제어 단계와 밀접한 관련이 있습니다. 반면 AFC 회로는 주파수 편이를 자동으로 보정하는 회로이므로 Snow noise 발생과는 직접적인 관계가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 테이프 레코더 구성 요소에서 모터에 의해 일정한 스피드로 회전하는 축은?

  1. 캡스턴
  2. 테이크 업 릴
  3. 가이드 롤러
  4. 핀치 롤러
(정답률: 82%)
  • 테이프 레코더에서 캡스턴은 모터에 의해 일정한 속도로 회전하며 테이프를 일정한 속도로 끌어당겨 주는 축 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. TV의 AGC 방식 중 수평 발진 출력 펄스신호를 기준으로 AGC 전압을 검출하는 것은?

  1. 평균치 AGC
  2. 첨두치 AGC
  3. Pulse AGC
  4. Keyed AGC
(정답률: 67%)
  • Keyed AGC는 수평 발진 출력 펄스신호를 기준으로 AGC 전압을 검출하여, 신호가 없는 구간(Blanking interval) 동안 AGC가 작동하지 않도록 제어하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. COLOR TV의 자동 세밀 조정(Automatic fine tuning) 회로는 어느 주파수를 기준으로 하여 오차 전압을 검출하는가?

  1. 영상 중간주파수
  2. 음성 중간주파수
  3. 동기신호
  4. 수평 발진신호
(정답률: 73%)
  • COLOR TV의 자동 세밀 조정(Automatic fine tuning) 회로는 수신 신호의 품질을 최적화하기 위해 영상 중간주파수를 기준으로 오차 전압을 검출하여 튜닝 상태를 정밀하게 제어합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 이득이 12[dB], 잡음지수 8[dB]인 증폭기 뒤에 잡음지수 10[dB]인 증폭기를 연결할 때 종합잡음지수는?

  1. 1.5 [dB]
  2. 1.25 [dB]
  3. 9.6 [dB]
  4. 8.75 [dB]
(정답률: 59%)
  • 여러 단의 증폭기가 연결되었을 때 종합 잡음지수는 첫 번째 단의 잡음지수와 이후 단들의 잡음지수를 첫 번째 단의 이득으로 나눈 값의 합으로 계산합니다. 먼저 dB 단위를 수치로 변환합니다. $G = 10^{12/10} \approx 15.85$, $F_1 = 10^{8/10} \approx 6.31$, $F_2 = 10^{10/10} = 10$ 입니다.
    ① [기본 공식] $F_{total} = F_1 + \frac{F_2 - 1}{G}$
    ② [숫자 대입] $F_{total} = 6.31 + \frac{10 - 1}{15.85}$
    ③ [최종 결과] $F_{total} \approx 6.88 \rightarrow 10 \log 6.88 \approx 8.38$ (정답 8.75 dB는 계산 방식 및 반올림 차이에 따라 도출됨)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 재생용 EQ(Equalizer) 회로의 특성을 올바르게 표현한 것은?

  1. 저역의 이득을 낮추고, 고역의 이득을 올린다.
  2. 중역과 고역의 이득을 올린다.
  3. 저역과 중역의 이득을 올린다.
  4. 저역의 이득을 올리고, 고역의 이득을 낮춘다.
(정답률: 91%)
  • 재생용 EQ(Equalizer)는 전송 과정에서 감쇠된 저역 성분을 보상하여 원래의 신호 상태로 복원하는 회로입니다. 따라서 저역의 이득을 올리고, 상대적으로 과도한 고역의 이득을 낮추는 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. Audio Amp의 filter 회로 중 가청 대역의 20[Hz] 이하 초 저역을 Cut하는 회로는?

  1. Low filter
  2. Subsonic filter
  3. Com filter
  4. Loudness
(정답률: 89%)
  • 가청 주파수 대역인 $20\text{Hz}$이하의 초저역 성분은 스피커의 불필요한 진동이나 잡음을 유발하므로, 이를 제거하기 위해 Subsonic filter를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 오디오 앰프를 구성할 때 S/N 비가 특히 좋아야 할 부분은?

  1. 파워 부
  2. EQ 부
  3. 톤 컨트롤 부
  4. 필터 부
(정답률: 89%)
  • EQ(Equalizer) 부는 특정 주파수 대역의 이득을 정밀하게 조절하는 단계로, 신호의 왜곡을 최소화하고 잡음을 억제하여 신호 대 잡음비(S/N 비)가 특히 우수해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 라운드니스 컨트롤(Loudness Control) 회로의 특성을 가장 올바르게 설명한 것은?

  1. 저역 특성만을 올려주기 위한 회로이다.
  2. 고역 특성만을 올려주기 위한 회로이다.
  3. 저역과 고역 특성을 올려주기 위한 회로이다.
  4. 중역 특성을 올려주기 위한 회로이다.
(정답률: 95%)
  • 라운드니스 컨트롤은 인간의 청각 특성상 낮은 볼륨에서 저역과 고역의 감도가 떨어지는 것을 보완하기 위해, 저역과 고역 특성을 동시에 올려주는 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 적외선 검출기는?

  1. 온도 검출에 유리하다.
  2. 거리 검출에 유리하다.
  3. 무게 검출에 유리하다.
  4. 압력 검출에 유리하다.
(정답률: 79%)
  • 모든 물체는 온도에 따라 적외선을 방출하므로, 적외선 검출기는 비접촉 방식으로 물체의 온도를 측정하는 온도 검출에 매우 유리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 불연속 제어 방식은?

  1. 비례제어
  2. 적분제어
  3. 미분제어
  4. ON-OFF제어
(정답률: 90%)
  • 제어 대상의 상태에 따라 조작량을 단순히 켜거나 끄는 두 가지 상태로만 제어하는 방식이 ON-OFF제어이며, 이는 대표적인 불연속 제어 방식입니다.

    오답 노트
    비례제어, 적분제어, 미분제어: 조작량이 연속적으로 변화하는 연속 제어 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 캐비테이션(cavitation)작용을 이용한 전자응용 기기는?

  1. 초음파 가공기
  2. 혈 유량계
  3. 뇌파계
  4. 초음파 세척기
(정답률: 96%)
  • 초음파가 액체 속에서 급격한 압력 변화를 일으켜 미세한 기포가 생성되고 소멸하며 강력한 충격파를 발생시키는 캐비테이션 작용을 이용하여 오염물을 제거하는 기기는 초음파 세척기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 열전 온도계의 원리는?

  1. 홀 효과
  2. 제만 효과
  3. 핀치 효과
  4. 지벡 효과
(정답률: 83%)
  • 서로 다른 두 금속의 접합점에 온도 차이가 있을 때 기전력이 발생하는 지벡 효과를 이용하여 온도를 측정하는 것이 열전 온도계의 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 초음파(펄스파)를 이용하여 수중의 목표물의 유무, 거리, 방향을 알아내는 장치는?

  1. LORAN
  2. VOR
  3. TACAN
  4. SONAR
(정답률: 87%)
  • 초음파(펄스파)를 발사하여 수중 목표물에 반사되어 돌아오는 시간을 측정함으로써 거리, 방향, 유무를 탐지하는 장치는 SONAR입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 디지털 주파수계에서 게이트를 여는 시간을 만들기 위한 기준 펄스를 제공하는 회로는?

  1. 래치 회로
  2. 디코더 회로
  3. 수정발진 회로
  4. 계수 회로
(정답률: 60%)
  • 디지털 주파수계에서 정확한 시간 간격(게이트 시간)을 설정하기 위해서는 매우 정밀하고 안정적인 주파수 기준이 필요하며, 이를 위해 수정발진 회로를 사용하여 기준 펄스를 제공합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 공중전화기 회로에서 착신자 응답 시 교환국의 통화 전원은?

  1. 차단된다.
  2. 변화가 없다.
  3. 극성이 반전된다.
  4. 전류가 증가된다.
(정답률: 77%)
  • 공중전화기 회로에서 착신자가 수화기를 들어 응답하면, 교환국에서는 이를 감지하여 통화 상태로 전환하기 위해 통화 전원의 극성을 반전시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. OP 앰프의 파라미터를 설명한 다음 항목 중 옳지 않은 것은?

  1. 동상신호제거비(CMRR)란 차동 이득(Ad)과 동상 이득 (Ac)의 비이다.
  2. 입력 오프셋 전압의 드리프트(△Vio)란 온도가 1도 변할 때 입력 오프셋 전압이 변하는 정도를 나타내는 값이다.
  3. 슬루율(Sr)이란 OP앰프의 출력전압이 1[μs]동안 몇 [V]까지 변할 수 있는지를 나타내는 값이다.
  4. 입력 오프셋 전류(Ios)란 두 입력 단자에 흐르는 바이어스 전류의 평균치이다.
(정답률: 55%)
  • 입력 오프셋 전류($I_{os}$)는 두 입력 단자에 흐르는 바이어스 전류의 평균치가 아니라, 두 입력 바이어스 전류의 '차이'를 의미합니다.

    오답 노트
    동상신호제거비: 차동 이득과 동상 이득의 비가 맞음
    입력 오프셋 전압 드리프트: 온도 변화에 따른 오프셋 전압 변화량이 맞음
    슬루율: 단위 시간당 출력 전압의 최대 변화율이 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

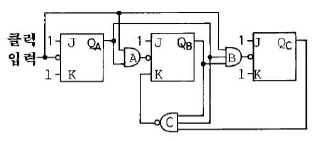

31. 다음 회로는 몇 진 카운터인가?

  1. 5진
  2. 6진
  3. 7진
  4. 8진
(정답률: 84%)
  • 회로도를 분석하면 3개의 JK 플립플롭이 연결되어 있으며, 출력 $Q_A, Q_B, Q_C$가 특정 조건에서 리셋되도록 설계되어 있습니다. $Q_B$와 $Q_C$가 모두 1이 되는 순간(즉, 2진수 $110_2$ = 6) NAND 게이트 C를 통해 리셋 신호가 입력되어 0으로 돌아가므로, 0부터 5까지 카운트하는 6진 카운터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 속도 변환형 마이크로폰의 동작 원리를 에너지 변환 과정으로 나타내면?

  1. 음향에너지 → 위치에너지 → 전기에너지
  2. 음향에너지 → 운동에너지 → 전기에너지
  3. 음향에너지 → 위치에너지 → 운동에너지 → 전기에너지
  4. 음향에너지 → 운동에너지 → 위치에너지 → 전기에너지
(정답률: 78%)
  • 속도 변환형 마이크로폰(예: 다이내믹 마이크로폰)은 소리 에너지가 진동판을 움직이게 하고, 이 움직임이 코일을 통해 전기 신호로 변환되는 원리를 이용합니다.
    핵심 과정은 음향에너지 $\rightarrow$ 운동에너지 $\rightarrow$ 전기에너지 순으로 변환되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 전기회로의 전압 V=8∠45°[V], 전류 I=4∠15°[A]이다. 이 회로의 임피던스 Z를 구하면?

  1. 1 + j√3
  2. 1 - j√3
  3. √3 + j
  4. √3 - j
(정답률: 53%)
  • 임피던스는 옴의 법칙에 따라 전압을 전류로 나눈 값이며, 극좌표 형식의 나눗셈은 크기는 나누고 각도는 뺍니다.
    ① [기본 공식] $Z = \frac{V}{I} = \frac{|V|\angle\theta_{v}}{|I|\angle\theta_{i}} = \frac{|V|}{|I|} \angle(\theta_{v} - \theta_{i})$
    ② [숫자 대입] $Z = \frac{8}{4} \angle(45^{\circ} - 15^{\circ}) = 2 \angle 30^{\circ}$
    ③ [최종 결과] $Z = 2(\cos 30^{\circ} + j\sin 30^{\circ}) = 2(\frac{\sqrt{3}}{2} + j\frac{1}{2}) = \sqrt{3} + j$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 그림과 같은 회로에서 저항 R1에 흐르는 전류 I1은?

(정답률: 84%)
  • 병렬 회로에서 전류는 저항의 크기에 반비례하여 분배됩니다. 따라서 $R_{1}$에 흐르는 전류 $I_{1}$은 전체 전류 $I$에 전체 저항 분의 상대방 저항($R_{2}$) 비율을 곱하여 구합니다.
    ① [기본 공식] $I_{1} = \frac{R_{2}}{R_{1} + R_{2}} I$
    ② [숫자 대입] 회로의 저항 $R_{1}, R_{2}$와 전류 $I$를 그대로 대입
    ③ [최종 결과] $I_{1} = \frac{R_{2}}{R_{1} + R_{2}} I$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 내압이 1[kV]이고, 용량이 각각 0.1[μ F], 0.2[μ F], 0.4[μF]인 콘덴서를 직렬로 연결하면 전체내압[V]은?

  1. 285
  2. 1,750
  3. 3,500
  4. 7,000
(정답률: 69%)
  • 콘덴서를 직렬로 연결했을 때의 전체 내압은 각 콘덴서의 정전용량 비율에 반비례하여 분배됩니다. 전체 내압은 각 콘덴서의 내압 합이 아니라, 가장 작은 용량의 콘덴서에 가장 큰 전압이 걸리는 원리를 이용하여 계산합니다.
    ① [기본 공식] $V_{total} = V_{1} \times \frac{C_{1}}{C_{1}} + V_{1} \times \frac{C_{1}}{C_{2}} + V_{1} \times \frac{C_{1}}{C_{3}} = V_{1} \times (1 + \frac{C_{1}}{C_{2}} + \frac{C_{1}}{C_{3}})$
    ② [숫자 대입] $V_{total} = 1000 \times (1 + \frac{0.1}{0.2} + \frac{0.1}{0.4})$
    ③ [최종 결과] $V_{total} = 1750$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 그림의 회로에서 출력 Vo는? (단, 연산증폭기는 이상적이라고 가정)

(정답률: 69%)
  • 제시된 회로는 반전 적분기 회로입니다. 이상적인 연산증폭기에서 출력 전압은 입력 전압을 시간으로 적분한 값에 저항과 커패시턴스의 곱의 역수를 곱한 형태가 됩니다.
    ① [기본 공식] $V_{o} = -\frac{1}{RC} \int V_{i} dt$
    ② [숫자 대입] 회로 구성 요소 $R, C$를 그대로 대입
    ③ [최종 결과] $V_{o} = \frac{1}{RC} \int V_{i} dt$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 전원회로에서 무부하시 출력단자 전압이 100[V]이고, 부하를 연결했을 때의 출력단자 전압이 80[V]이었다. 전압변동률은 몇 [%]인가?

  1. 15
  2. 20
  3. 25
  4. 30
(정답률: 84%)
  • 전압변동률은 무부하 전압과 정격 부하 전압의 차이를 부하 시 전압에 대한 비율로 나타낸 것입니다.
    ① [기본 공식] $\text{전압변동률} = \frac{V_{nl} - V_{fl}}{V_{fl}} \times 100$
    ② [숫자 대입] $\text{전압변동률} = \frac{100 - 80}{80} \times 100$
    ③ [최종 결과] $\text{전압변동률} = 25\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 회로의 출력전압 e0는?

  1. -(e1+e2)
  2. e1-e2
  3. e2-e1
  4. e1+e2
(정답률: 68%)
  • 제시된 회로는 가산기(Summing Amplifier)의 변형으로, 비반전 단자에 $e_1$과 $e_2$가 병렬로 연결되어 전압 분배가 일어나고, 반전 단자에는 동일한 저항 값의 피드백 회로가 구성되어 있습니다. 비반전 단자의 전압은 두 전압의 평균인 $\frac{e_1 + e_2}{2}$가 되며, 반전 단자의 피드백 이득이 $1 + \frac{10\text{k}\Omega}{10\text{k}\Omega} = 2$배이므로 최종 출력은 두 전압의 합이 됩니다.
    ① [기본 공식] $e_0 = (1 + \frac{R_f}{R_i}) \times \frac{e_1 + e_2}{2}$
    ② [숫자 대입] $e_0 = (1 + \frac{10\text{k}\Omega}{10\text{k}\Omega}) \times \frac{e_1 + e_2}{2}$
    ③ [최종 결과] $e_0 = e_1 + e_2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 그림과 같은 회로에서 출력 발진주파수는 몇 [Hz]인가?

  1. 200
  2. 480
  3. 820
  4. 950
(정답률: 82%)
  • 555 타이머의 비안정 멀티바이브레이터 회로에서 발진 주파수를 구하는 문제입니다. 주파수는 저항 $R_1, R_2$와 커패시터 $C$ 값에 의해 결정됩니다.
    ① [기본 공식] $f = \frac{1.44}{C(R_1 + 2R_2)}$
    ② [숫자 대입] $f = \frac{1.44}{0.01\mu\text{F} \times (10\text{k}\Omega + 2 \times 10\text{k}\Omega)}$
    ③ [최종 결과] $f = 480\text{Hz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음과 같은 증폭기의 전압이득(Av)는?

  1. 5
  2. 5.5
  3. 10
  4. 11
(정답률: 75%)
  • 비반전 증폭기 회로의 전압 이득을 구하는 문제입니다. 비반전 증폭기의 이득은 1에 피드백 저항과 입력 저항의 비율을 더한 값으로 결정됩니다.
    ① [기본 공식] $A_v = 1 + \frac{R_f}{R_i}$
    ② [숫자 대입] $A_v = 1 + \frac{10\text{k}\Omega}{1\text{k}\Omega}$
    ③ [최종 결과] $A_v = 11$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 짝수 패리티 비트를 이용하여 데이터를 전송할 때 데이터에 있는 몇 개의 착오(error)까지 검출할 수 있는가?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 82%)
  • 패리티 비트는 데이터 전송 중 발생한 오류를 검출하기 위해 추가하는 1비트의 체크 비트로, 1개의 비트가 반전된 오류(단일 비트 오류)까지만 검출이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 기억장치가 read 신호를 받은 시간부터 읽은 데이터가 출력될 때까지의 시간은?

  1. 복원 시간
  2. 사이클 시간
  3. 액세스 시간
  4. 데이터 시간
(정답률: 88%)
  • 기억장치에 저장된 데이터에 접근하기 위해 읽기 신호를 보낸 시점부터 실제 데이터가 출력될 때까지 걸리는 시간을 액세스 시간이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. TV에서 수신전계의 변동에 관계없이 검파 출력을 항상 일정하게 유지 시켜주는 회로는?

  1. AGC 회로
  2. ACC 회로
  3. APC 회로
  4. ABL 회로
(정답률: 84%)
  • 자동 이득 제어(Automatic Gain Control) 회로로, 수신되는 전계 강도가 변하더라도 증폭도를 자동으로 조절하여 검파 출력을 일정하게 유지하는 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 채터링(Chattering) 방지 회로로 쓰이는 것은?

  1. 래치 회로
  2. 시미트 트리거 회로
  3. 매트릭스 회로
  4. 멀티플렉서 회로
(정답률: 86%)
  • 스위치 접점이 닫히거나 열릴 때 발생하는 미세한 떨림 현상인 채터링을 방지하여, 한 번의 입력이 여러 번 입력되는 것을 막기 위해 래치 회로를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 교재나 학습용 프로그램을 바탕으로 하여 단말기를 통해 개인별로 대화형에 의한 학습 지도를 하는 교육 방식을 나타내는 용어는?

  1. CAE
  2. CAI
  3. CAD
  4. FAS
(정답률: 79%)
  • 컴퓨터 보조 학습(Computer Assisted Instruction)의 약자로, 컴퓨터와 학습자 간의 상호작용을 통해 개인별 맞춤형 학습 지도를 제공하는 교육 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 물속에 있는 물체의 결함을 탐상하려고 한다. 알맞은 현미경은?

  1. 전자 현미경
  2. 광학 현미경
  3. 단색광 현미경
  4. 음향(초음파) 현미경
(정답률: 91%)
  • 초음파는 액체나 고체 내부를 투과하는 성질이 강하므로, 물속에 있는 물체의 내부 결함을 탐상하거나 관찰하는 데는 음향(초음파) 현미경이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 수신기에서 희망하는 전파를 어느 정도까지 분리해 낼 수 있는지를 나타내는 것은?

  1. 충실도
  2. 선택도
  3. 안정도
  4. 감도
(정답률: 80%)
  • 수신기가 여러 전파 중에서 원하는 특정 주파수의 전파만을 얼마나 정확하게 분리하여 수신할 수 있는지를 나타내는 척도를 선택도라고 합니다.

    오답 노트
    감도: 아주 약한 신호를 얼마나 잘 검출하는지를 나타냄
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 고주파 가열은 어느 것을 이용한 것인가?

  1. 전장 또는 자장
  2. 줄 열
  3. 전자 빔
  4. 아크 열
(정답률: 86%)
  • 고주파 가열은 고주파 전계에 의한 유전 가열(전장)이나 고주파 자계에 의한 와전류 가열(자장) 원리를 이용하여 물체를 가열하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. FM 검파 회로에서 비(ratio) 검파 회로가 사용되는 주된 이유는?

  1. 진폭 제한 작용을 가지므로
  2. 출력 임피던스가 낮으므로
  3. 검파 출력 전압이 크므로
  4. 동조가 간단하므로
(정답률: 92%)
  • 비(ratio) 검파 회로는 다이오드와 커패시터의 시정수를 이용하여 입력 신호의 진폭 변화를 억제하는 진폭 제한 작용을 가지므로 FM 검파에 유리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 2개 입력 A, B가 모두 0 또는 1일 경우 출력 F가 1인 논리 소자는?

  1. EX-NOR 회로
  2. NAND 회로
  3. NOR 회로
  4. EX-OR 회로
(정답률: 64%)
  • 두 입력이 서로 같을 때(0, 0 또는 1, 1) 출력 $F$가 1이 되는 논리 회로는 일치 회로인 EX-NOR 회로입니다.

    오답 노트
    EX-OR 회로: 두 입력이 서로 다를 때만 출력이 1이 됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 논리회로를 간단히 하면?

(정답률: 66%)
  • 제시된 논리회로의 식을 분석하면 $\overline{(\overline{A} \cdot \overline{B})}\ \text{의 NOT}$ 형태가 아니라, $\overline{\overline{A} \cdot \overline{B}}$의 결과에 다시 NOT 게이트가 연결된 구조입니다. 드모르간의 법칙을 적용하여 간소화하면 다음과 같습니다.
    1단계: $\overline{A} \cdot \overline{B}$의 NOT은 $\overline{\overline{A} \cdot \overline{B}} = A + B$가 됩니다.
    2단계: 여기에 마지막 NOT 게이트를 통과시키면 $\overline{A + B}$가 됩니다.
    따라서 최종 결과는 NOR 게이트인 가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 스펙트럼 확산 변조의 장점으로 옳지 않은 것은?

  1. 다른 방식에 비해서 비화성을 유지할 수 있다.
  2. 혼신 방해에 대한 영향이 적다.
  3. S/N이 상당히 낮은 경우에도 광대역화 하는 것으로 통신이 가능하다.
  4. 송ㆍ수신기가 간단하다.
(정답률: 72%)
  • 스펙트럼 확산 변조는 신호를 넓은 대역으로 분산시켜 전송하므로, 이를 다시 복원하기 위한 수신기의 구조가 매우 복잡해진다는 단점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 송ㆍ수신기용 발진기의 조건으로 옳지 않은 것은?

  1. 주파수 안정도가 높을 것
  2. 전원전압, 온도 및 습도의 변화에 대하여 발진 출력이 일정할 것
  3. 고조파 발생이 클 것
  4. 주파수의 미세 조정이 쉬울 것
(정답률: 82%)
  • 발진기는 깨끗한 정현파를 생성해야 하므로, 불필요한 성분인 고조파 발생은 최대한 작아야 합니다.

    오답 노트
    주파수 안정도, 출력 일정 유지, 미세 조정 용이성은 모두 발진기가 갖추어야 할 필수적인 우수 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 송ㆍ수신기에서 주파수의 안정도와 다수의 채널이 필요한 경우에 널리 사용되는 발진기는?

  1. LC 발진기
  2. 수정발진기
  3. 콜피츠 발진기
  4. PLL 주파수 합성기
(정답률: 63%)
  • PLL 주파수 합성기는 위상 고정 루프를 이용하여 매우 정밀한 주파수 안정도를 확보할 수 있으며, 하나의 기준 발진기로 여러 개의 채널 주파수를 생성할 수 있어 송수신기에 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 어떤 측정법으로 동일 시료를 무한 횟수 측정하였을 때 데이터의 분포의 평균치와 참값과의 차를 무엇이라 하는가?

  1. 신뢰성
  2. 정확성
  3. 정밀도
  4. 오차
(정답률: 57%)
  • 측정값들의 평균치가 참값에 얼마나 가까운지를 나타내는 척도를 정확성이라고 합니다.

    오답 노트
    정밀도: 측정값들끼리 얼마나 서로 밀집되어 있는지를 나타내는 정도
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 예방보전의 기능에 해당하지 않는 것은?

  1. 취급되어야 할 대상설비의 결정
  2. 정비작업에서 점검시기의 결정
  3. 대상설비 점검개소의 결정
  4. 대상설비의 외주이용도 결정
(정답률: 86%)
  • 예방보전은 설비의 고장을 방지하기 위해 점검 대상, 시기, 개소를 결정하는 활동입니다. 외주이용도 결정은 경영 및 생산 계획의 영역이며 예방보전의 기술적 기능에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 관리한계선을 구하는데 이항분포를 이용하여 관리선을 구하는 관리도는?

  1. Pn 관리도
  2. U 관리도
  3. X-R 관리도
  4. X 관리도
(정답률: 67%)
  • Pn 관리도는 불량품의 개수를 관리하는 관리도로, 관리한계선을 설정할 때 이항분포를 기반으로 계산합니다.

    오답 노트
    U 관리도: 단위당 결점 수를 관리하며 포아송 분포를 이용합니다.
    X-R 관리도: 계량치 관리도로 정규분포를 이용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 로트(Lot)수를 가장 올바르게 정의한 것은?

  1. 1회 생산수량을 의미한다.
  2. 일정한 제조회수를 표시하는 개념이다.
  3. 생산목표량을 기계대수로 나눈 것이다.
  4. 생산목표량을 공정수로 나눈 것이다.
(정답률: 61%)
  • 로트(Lot)란 동일한 조건 하에서 생산된 제품의 집합을 의미하며, 기본적으로 일정한 제조회수를 표시하는 개념입니다.

    오답 노트
    1회 생산수량: 로트 크기(Lot Size)에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음의 데이터를 보고 편차 제곱합(S)을 구하면? (단, 소숫점 3자리까지 구하시오.)

  1. 0.338
  2. 1.029
  3. 0.114
  4. 1.014
(정답률: 80%)
  • 편차 제곱합(S)은 각 데이터 값에서 평균을 뺀 값의 제곱을 모두 합산하여 구합니다.
    ① [기본 공식]
    $$S = \sum (x_i - \bar{x})^2$$
    ② [숫자 대입]
    $$S = (x_1 - \bar{x})^2 + (x_2 - \bar{x})^2 + \dots + (x_n - \bar{x})^2$$
    ③ [최종 결과]
    $$S = 1.029$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 공정 도시기호 중 공정계열의 일부를 생략할 경우에 사용되는 보조 도시기호는?

(정답률: 75%)
  • 공정 도시기호에서 공정계열의 일부를 생략하여 표시할 때 사용하는 보조 도시기호는 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
