전자기기기능장 필기 기출문제복원 (2004-04-04)

전자기기기능장
(2004-04-04 기출문제)

목록

1과목: 임의구분

1. 다음 중 교류 전동기는?

  1. 유도 전동기
  2. 직권 전동기
  3. 분권 전동기
  4. 복권 전동기
(정답률: 84%)
  • 유도 전동기는 회전자에 자기장을 인가하여 회전자 내부에 유도전류를 유발시켜 회전력을 발생시키는 전동기입니다. 따라서 교류 전동기 중 유도 전동기가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 콘덴서 두 극판 사이의 간격이 d[m]이고, 전압이 V[V]이다. 이 극판 사이에 전하 Q[C]의 입자가 받는 힘[N]은?

(정답률: 83%)
  • 콘덴서 극판 사이에 전하 Q[C]가 있으면, 이 전하는 극판에 의해 생성된 전기장 E[N/C]에 의해 힘을 받게 됩니다. 이 때 전하 Q[C]가 받는 힘은 F[N] = Q*E입니다. 전기장 E는 극판 사이의 전압 V와 간격 d에 의해 결정되므로, F = Q*V/d가 됩니다. 따라서 정답은 ""입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 전자력에 관계되는 법칙은?

  1. 렌쯔의 법칙
  2. 플레밍의 왼손 법칙
  3. 플레밍의 오른손 법칙
  4. 암페어의 오른나사 법칙
(정답률: 80%)
  • 플레밍의 왼손 법칙은 전자기학에서 전류, 자기장, 힘 등의 방향을 결정하는 법칙입니다. 왼손의 엄지, 검지, 중지를 수직으로 대고 엄지를 전류 방향, 검지를 자기장 방향, 중지를 힘의 방향으로 놓으면, 나머지 손가락들이 서로 연결된 방향을 나타냅니다. 따라서, 전류, 자기장, 힘의 방향을 결정할 때 유용하게 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 2단자 임피던스 함수 Z(S)가 일 때 극점(zero)은?

  1. -2, -3
  2. 2, 3
  3. +1
  4. -1
(정답률: 89%)
  • 임피던스 함수 Z(S)에서 극점(zero)은 분모가 0이 되는 S 값입니다. 따라서,

    S^2 + 5S + 6 = 0

    위의 방정식을 풀면,

    (S+2)(S+3) = 0

    S = -2, -3

    따라서, 극점(zero)은 -2와 -3입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 그림의 회로에서 5[Ω]의 저항에 흐르는 전류는 몇 [A]인가?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 87%)
  • 정답은 "1"입니다.

    이유는 오른쪽 아래에 있는 5[Ω] 저항과 왼쪽 아래에 있는 5[Ω] 저항이 병렬로 연결되어 있기 때문입니다. 따라서 이 두 저항 사이에는 전압이 같이 유지되며, 이에 따라 전류는 각각 2[A]가 흐르게 됩니다. 이 두 전류가 합쳐져서 오른쪽 위에 있는 4[Ω] 저항을 통해 흐르게 되는데, 이 때 4[Ω] 저항에 걸리는 전압은 10[V] - 2[V] - 2[V] = 6[V]이 됩니다. 따라서 4[Ω] 저항에 흐르는 전류는 6[V] / 4[Ω] = 1.5[A]가 되며, 이는 오른쪽 위에 있는 2[Ω] 저항을 통해 왼쪽 위에 있는 3[Ω] 저항으로 흐르게 됩니다. 이 때 2[Ω] 저항에 걸리는 전압은 6[V] - 1.5[A] * 2[Ω] = 3[V]가 되며, 따라서 왼쪽 위에 있는 3[Ω] 저항에 흐르는 전류는 3[V] / 3[Ω] = 1[A]가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 플레밍의 왼손법칙에서 왼손가락의 모지, 인지, 중지를 서로 직각되게 하였을 때 각 손가락의 방향은 무엇을 가리키는가?

  1. 모지(전류방향), 인지(자장방향), 중지(힘의방향)
  2. 모지(자장방향), 인지(힘의방향), 중지(전류방향)
  3. 모지(힘의방향), 인지(전류방향), 중지(자장방향)
  4. 모지(힘의방향), 인지(자장방향), 중지(전류방향)
(정답률: 94%)
  • 플레밍의 왼손법칙에서 왼손가락의 모지, 인지, 중지는 각각 힘의 방향, 자장의 방향, 전류의 방향을 가리키게 됩니다. 이는 왼손을 이용하여 전류, 자장, 힘의 상관관계를 파악하는 방법으로, 모지는 전류의 방향을, 인지는 자장의 방향을, 중지는 힘의 방향을 가리키게 됩니다. 따라서 정답은 "모지(힘의방향), 인지(자장방향), 중지(전류방향)" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. Tr 증폭기에서 부하 저항이 클수록 전류 이득은?

  1. 변함없다.
  2. 감소한다.
  3. 증가한다.
  4. CB에서는 증가, CE나 CC에서는 감소한다.
(정답률: 88%)
  • Tr 증폭기에서 부하 저항이 클수록 전류 이득은 감소한다. 이는 부하 저항이 클수록 출력 전압이 작아지기 때문이다. 출력 전압이 작아지면 입력 전압 대비 전류 이득이 작아지게 되므로 전류 이득이 감소한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 그림은 Si pnp Tr을 사용한 CB의 기본 회로이다. 여기서 Re=10[kΩ], Rc=3[kΩ], Vcc=VEE=12[V]이다. 출력전압 VCB를 구하면? (단, αF=0.98로 가정하고, Ico는 무시한다.)

  1. -8.55[V]
  2. 8.55[V]
  3. -8.67[V]
  4. 8.67[V]
(정답률: 68%)
  • Si pnp Tr의 경우, 전류는 emitter에서 collector로 흐르게 된다. 따라서, 이 회로에서는 emitter와 collector의 전압이 반대로 측정된다.

    먼저, 베이스 전압을 구하기 위해 베이스와 에미터 사이의 전압을 구한다.

    VEB = VBE + VRE = 0.7V + (10kΩ)(IB)

    여기서, IB = IC/αF 이므로,

    VEB = 0.7V + (10kΩ)(IC/αF)

    다음으로, 콜렉터 전압을 구하기 위해 콜렉터와 에미터 사이의 전압을 구한다.

    VCB = VCC - IC(RC) - VEB

    = 12V - IC(3kΩ) - 0.7V - (10kΩ)(IC/αF)

    = 12V - IC(3kΩ + 10kΩ/αF) - 0.7V

    = 11.3V - IC(13kΩ/0.98)

    마지막으로, IC를 구하기 위해 다음 식을 사용한다.

    IC = βIB

    = β(IC/αF)(10kΩ)(IC/αF)

    = (β/αF2)(IC)2(10kΩ)

    여기서, β/αF2 = 40/0.982 = 424.56

    따라서,

    IC = √(VCB/10kΩ/424.56)

    = √(VCB/42.456)

    이제, IC를 구할 수 있다.

    VCB = -8.67V 일 때,

    IC = √(-8.67V/42.456)

    ≈ 1.23mA

    따라서, VCB는 -8.67V이다.

    정답은 "-8.67[V]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. Gunn Diode의 부성 저항 특성을 이용하기에 가장 적당한 것은?

  1. 마이크로파 검파기
  2. 마이크로파 혼합기
  3. 마이크로파 증폭기
  4. 마이크로파 발진기
(정답률: 88%)
  • Gunn Diode는 부성 저항 특성을 이용하여 마이크로파 발진기로 사용됩니다. 이는 Gunn Diode가 일정 전압 이상에서 부성 저항이 음수가 되어 전류가 증가하면서 고주파 신호를 생성할 수 있기 때문입니다. 따라서 마이크로파 발진기로 적합합니다. 마이크로파 검파기는 신호를 검출하는데 사용되며, 마이크로파 혼합기는 두 신호를 혼합하는데 사용됩니다. 마이크로파 증폭기는 신호를 증폭하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 출력 증폭기의 바이어스 소자로서 사용되지 않는 것은?

  1. 사이리스터
  2. 서미스터
  3. 다이오드
  4. 트랜지스터
(정답률: 70%)
  • 사이리스터는 출력 증폭기의 바이어스 소자로 사용되지 않습니다. 이는 사이리스터가 단방향 전류만 흐르기 때문에 바이어스 소자로 사용할 수 없기 때문입니다. 반면, 서미스터, 다이오드, 트랜지스터는 양방향 전류를 흐르기 때문에 바이어스 소자로 사용될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 아래의 펄스 발생 회로의 주파수는?

  1. 700[Hz]
  2. 350[Hz]
  3. 14[kHz]
  4. 7[kHz]
(정답률: 88%)
  • 위의 펄스 발생 회로는 아날로그적인 방식으로 주기적으로 펄스를 발생시키는 회로입니다. 이 회로에서 발생하는 펄스의 주파수는 R과 C의 값에 의해 결정됩니다. 주파수는 f=1/(2πRC)로 계산됩니다. 따라서 R과 C의 값이 일정하다면 주파수도 일정합니다. 이 회로에서 R=1kΩ, C=22nF로 주어졌으므로, f=1/(2π×1kΩ×22nF)≈7kHz입니다. 따라서 정답은 "7[kHz]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 마이크로컴퓨터에서 정보를 전송하는 선(線)은?

  1. 어드레스 버스
  2. 데이터 버스
  3. 제어 버스
  4. 인터럽트
(정답률: 95%)
  • 정보를 전송하는 선은 데이터 버스입니다. 데이터 버스는 마이크로컴퓨터에서 데이터를 전송하는 데 사용되는 선으로, CPU와 메모리, 입출력 장치 등 각각의 장치들 간에 데이터를 주고받는 데 사용됩니다. 따라서 정보를 전송하는 선은 데이터 버스입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 어떤 상태 또는 명령을 2진 코드로 바꾸는 논리회로는?

  1. 멀티플렉서
  2. 디멀티플렉서
  3. 인코더
  4. 디코더
(정답률: 90%)
  • 인코더는 입력된 상태나 명령을 2진 코드로 변환하는 논리회로입니다. 따라서 이 문제에서 정답은 인코더입니다. 멀티플렉서는 여러 개의 입력 중 하나를 선택하는 논리회로이고, 디멀티플렉서는 하나의 입력을 여러 개의 출력으로 분배하는 논리회로입니다. 디코더는 2진 코드를 입력받아 그에 해당하는 출력을 선택하는 논리회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 2진 논리 대수에서 A'ㆍB=1일 때 A 및 B는 각각 어떤 값인가?

  1. A=0, B=0
  2. A=0, B=1
  3. A=1, B=0
  4. A=1, B=1
(정답률: 78%)
  • A'ㆍB=1은 A가 0이면 B는 어떤 값이든 상관없이 1이 되기 때문에 A=0이 가능하다. 그리고 A가 0일 때 A'는 1이 되므로, 1ㆍB=1이 되어 B=1이 된다. 따라서 정답은 "A=0, B=1"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 착오 검출 및 교정용 코드로 잘 활용되는 것은?

  1. BCD 코드(8421 code)
  2. 그레이 코드(Gray-code)
  3. 해밍 코드(Hamming code)
  4. 3초과 코드(Excess-3 code)
(정답률: 90%)
  • 해밍 코드는 데이터 전송 중 발생할 수 있는 오류를 검출하고 교정하는데 사용되는 코드입니다. 이 코드는 데이터 비트에 패리티 비트를 추가하여 오류 검출 및 교정을 가능하게 합니다. 따라서 착오 검출 및 교정용 코드로 잘 활용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 카르노프(Karnaugh)도 표를 간략화한 논리식은?

  1. A
  3. A + B  
(정답률: 72%)
  • 카르노프 맵에서 같은 색으로 묶인 셀들은 해당 변수가 1 또는 0일 때 모두 참이 되는 경우이므로, 해당 변수를 사용하지 않고도 논리식을 만들 수 있습니다. 따라서, ""는 A와 B를 사용하지 않고도 논리식을 만들 수 있기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. JK 플립플롭에서 J=1, K=1일 때 클럭 펄스가 들어가면 출력 Q는?

  1. 0
  2. 1
  3. Q
(정답률: 91%)
  • JK 플립플롭에서 J=1, K=1일 때는 이전 상태와 반대로 바뀌게 됩니다. 즉, Q가 0이었다면 1이 되고, Q가 1이었다면 0이 됩니다. 따라서 정답은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

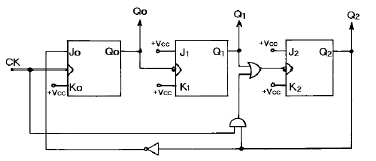

18. 다음은 몇 진 카운터인가?

  1. 4
  2. 5
  3. 6
  4. 7
(정답률: 77%)
  • 주어진 카운터는 4진 카운터입니다. 이는 카운터의 숫자가 0부터 3까지의 4개의 숫자로 표현되기 때문입니다. 따라서, 카운터의 최대 숫자는 3333이며, 이는 4진법으로 3x4^3 + 3x4^2 + 3x4^1 + 3x4^0 = 255입니다. 하지만, 주어진 카운터에서는 5라는 숫자가 존재하기 때문에 이는 5진 카운터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 여러 레지스터들 간의 데이터 전송을 위한 Bus 구조에 관한 설명 중 옳지 않은 것은?

  1. 레지스터의 출력이 tri-STATE이면 Multiplexer가 없어도 된다.
  2. 한 DATA 전송을 위해서는 최소한 두 clock pulse가 필요하다.
  3. 둘 이상의 DATA를 동시에 전송하려면 Bus도 둘 이상이 필요하다.
  4. Multiplexer와 Decoder가 필요하다.
(정답률: 88%)
  • "한 DATA 전송을 위해서는 최소한 두 clock pulse가 필요하다."라는 설명이 옳지 않습니다. 한 DATA 전송을 위해서는 최소한 하나의 clock pulse가 필요합니다. 첫 번째 clock pulse는 데이터를 보낼 레지스터에서 Bus로 데이터를 전송하는 역할을 하고, 두 번째 clock pulse는 Bus에서 데이터를 받아올 레지스터에서 데이터를 저장하는 역할을 합니다. 따라서 최소한 두 개의 clock pulse가 필요한 것이 아니라, 최소한 하나의 clock pulse가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 지구 주위의 궤도를 선회하는 인공위성을 이용하여 마이크로웨이브 통신의 중계 역할을 하며 전화 및 TV 방송 신호 등의 통신에 사용되는 방식을 무엇이라 하는가?

  1. 다중 통신
  2. 위성 통신
  3. 데이터 통신
  4. FS 통신
(정답률: 93%)
  • 위성 통신은 지구 주위의 인공위성을 이용하여 마이크로웨이브를 이용한 통신을 수행하는 방식입니다. 이를 통해 전화 및 TV 방송 신호 등을 중계할 수 있습니다. 다중 통신, 데이터 통신, FS 통신은 모두 다른 형태의 통신 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 헤테로다인 중계 방식의 특징이 아닌 것은?

  1. 변ㆍ복조에 의한 변형이 없다.
  2. 분지 삽입이 용이하다.
  3. 중간 주파 증폭기를 갖는다.
  4. 장거리 간선에 적당하다.
(정답률: 85%)
  • 헤테로다인 중계 방식은 변ㆍ복조에 의한 변형이 없고, 중간 주파 증폭기를 갖고 있으며, 장거리 간선에 적당한 특징을 가지고 있습니다. 따라서 분지 삽입이 용이하다는 것은 헤테로다인 중계 방식의 특징이 아닙니다. 분지 삽입이 용이한 이유는 주파수를 분리하여 처리하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 ( )안에 알맞는 말은?

  1. 전압
  2. 전력
  3. 전류
  4. 손실
(정답률: 68%)
  • 전압과 전류는 그림에서 이미지로 표현되어 있으며, 손실은 전력의 일부분이 소모되는 것을 나타내는 용어입니다. 따라서, 그림에서 표현된 전력을 나타내는 부분은 "전력"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 주파수 특성이 평탄하고 음질이 좋아 가장 많이 사용되는 스피커는?

  1. 전자형
  2. 압전형
  3. 정전형
  4. 동전형
(정답률: 78%)
  • 동전형 스피커는 진동판이 동전 모양으로 되어 있어서, 진동판의 진동이 균일하게 전달되어 주파수 특성이 평탄하고 음질이 좋습니다. 또한, 구조가 간단하고 제작 비용이 저렴하여 가장 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 테이프 레코더의 주파수 보상 회로에 대한 설명 중 옳은 것은?

  1. 녹음시는 주로 고역에 대하여 행하여진다.
  2. 재생시는 주로 고역에 대하여 행하여진다.
  3. 녹음시는 주로 저역에 대하여 행하여진다.
  4. 녹음, 재생 동일하게 고역에 대하여 행하여진다.
(정답률: 86%)
  • "테이프 레코더의 주파수 보상 회로는 녹음시에는 주로 고역에 대하여 행하여진다. 이는 인간의 청각 특성상 고역대 소리가 더욱 민감하게 들리기 때문이다."
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 포노(Phono)용 카트리지 가운데 마그네트의 위치 변화에 따른 자속이 변화하여 코일에 전류를 흘리는 방식은?

  1. 콘덴서형
  2. 크리스털형
  3. 무빙 마그네트형(MM)
  4. 인듀스드 마그네트형(IM)
(정답률: 89%)
  • 포노용 카트리지에서 마그네트의 위치 변화에 따라 자속이 변화하여 코일에 전류를 흘리는 방식은 무빙 마그네트형(MM)입니다. 이는 마그네트가 이동하는 구조로, 코일과 마그네트 사이의 거리가 일정하게 유지되므로 음질이 안정적이고 정확합니다. 콘덴서형과 크리스털형은 다른 원리로 동작하며, 인듀스드 마그네트형(IM)은 마그네트가 고정되어 있고 코일이 움직이는 구조로, MM보다는 덜 정확하고 덜 안정적인 음질을 제공합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 스피커의 출력 음압 레벨을 측정하기 위해 사용되는 계측기가 아닌 것은?

  1. 와우ㆍ플로터 메터
  2. 표준 마이크
  3. 음압계
  4. 신호발생기
(정답률: 87%)
  • 와우ㆍ플로터 메터는 스피커의 출력 음압 레벨을 측정하는 계측기가 아닙니다. 와우ㆍ플로터 메터는 레코드 플레이어의 회전 속도나 특정 주파수의 진폭을 측정하는데 사용됩니다. 따라서 스피커의 출력 음압 레벨을 측정하기 위해 사용되는 계측기는 표준 마이크, 음압계, 신호발생기 등이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 오디오 앰프의 성능을 좌우하는 요소가 아닌 것은?

  1. SN비
  2. 고조파 찌그러짐
  3. 주파수 특성
  4. 감도
(정답률: 66%)
  • 감도는 입력 신호의 크기를 측정하는 것으로, 오디오 앰프의 성능과는 직접적인 연관성이 없습니다. SN비는 신호 대 잡음 비율, 고조파 찌그러짐은 왜곡, 주파수 특성은 주파수 응답을 나타내는데, 이들은 오디오 앰프의 성능을 좌우하는 중요한 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 메이저와 레이저가 다른 점은?

  1. 에너지 준위가 전이한다.
  2. 유도 방출 원리를 이용한다.
  3. 전파와 같은 에너지를 방출한다.
  4. 메이저는 주파수가 높고, 레이저는 주파수가 낮다.
(정답률: 83%)
  • 메이저와 레이저는 모두 전파와 같은 에너지를 방출하지만, 메이저는 높은 주파수를 가지고 있어서 짧은 파장을 가지며, 레이저는 낮은 주파수를 가지고 있어서 긴 파장을 가지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 초음파 세척기는 강력 초음파 성질 중 어느 현상을 주로 이용하고 있는가?

  1. 유화(乳化) 작용
  2. 발열 작용
  3. 입자 집합작용
  4. 공동(空洞) 현상
(정답률: 94%)
  • 초음파 세척기는 공동(空洞) 현상을 주로 이용합니다. 이는 초음파 파동이 액체 내부에서 진동하면서 압력이 변화하고, 압력이 낮아지는 지점에서 액체가 증발하여 공동이 형성되는 현상입니다. 이 공동이 형성되면 액체 내부의 오염물질이 공동에 집적되어 세척 효과를 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 회전 운동계의 토크 및 관성 모멘트는 전자계의 무엇으로 대응 되는가?

  1. 전압 및 인덕턴스
  2. 저항 및 콘덴서
  3. 전압 및 전류
  4. 저항 및 인덕턴스
(정답률: 84%)
  • 회전 운동계의 토크는 전자계의 전압과 대응되며, 관성 모멘트는 인덕턴스와 대응된다. 이는 회전 운동계에서 토크는 회전체의 회전 운동을 유발하는 힘이며, 전자계에서 전압은 전류를 유발하는 힘이기 때문이다. 또한, 관성 모멘트는 회전체가 회전하는 데 필요한 에너지를 저장하는 성질을 가지며, 인덕턴스는 전류가 흐르는 동안 에너지를 저장하는 성질을 가지기 때문이다. 따라서, 회전 운동계의 토크와 관성 모멘트는 전자계의 전압과 인덕턴스와 대응된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 축전지에서 AH(암페어시)는 무엇을 나타내는 것인가?

  1. 축전지의 사용가능 시간
  2. 축전지의 용량
  3. 축전지의 충전전류
  4. 축전지의 방전전류
(정답률: 74%)
  • AH(암페어시)는 축전지의 용량을 나타냅니다. 축전지의 용량은 축전지가 저장할 수 있는 전기 에너지의 양을 의미하며, 이는 축전지의 사용 가능 시간과 직접적으로 관련이 있습니다. 따라서 AH(암페어시)는 축전지의 사용 가능 시간을 결정하는 중요한 요소 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음과 같은 OP 앰프 반전 증폭기에서 저항 R2를 사용하는 이유는?

  1. 주파수 특성을 보상하기 위해서
  2. 바이어스 전류의 영향을 줄이기 위해서
  3. 오프셋 전압을 조절하기 위해서
  4. 차동증폭도를 크게 하기 위해서
(정답률: 74%)
  • OP 앰프 반전 증폭기에서는 바이어스 전류가 발생하게 되는데, 이는 출력 신호에 영향을 미치게 됩니다. 따라서 저항 R2를 사용하여 바이어스 전류의 영향을 줄이는 것이 중요합니다. 이를 통해 출력 신호의 왜곡을 최소화할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 가청주파수 대역을 20[Hz]~20[kHz]라고 할 때 아날로그 신호를 디지털로 변환하기 위한 최저 표본화 주파수는 몇 [kHz]인가?

  1. 10
  2. 20
  3. 40
  4. 80
(정답률: 84%)
  • 나이퀴스트-샘플링 정리에 따라, 최저 표본화 주파수는 원래 신호의 최대 주파수의 2배 이상이어야 한다. 따라서, 가청주파수 대역의 최대 주파수인 20[kHz]의 2배인 40[kHz]가 최저 표본화 주파수가 되어야 한다. 따라서 정답은 "40"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 그림과 같은 파형의 맥동 전류를 가동 코일형 계기로 측정하였더니 10[A]이었다. 열선형 계기로 측정할 때의 전류값은 몇 [A]인가?

  1. 7.07
  2. 10
  3. 14.14
  4. 20
(정답률: 85%)
  • 열선형 계기는 효과전류를 측정하므로, 효과전류와 유효전류의 비율을 구해야 한다. 파형이 사인파일 때, 효과전류와 유효전류의 비율은 √2:1 이다. 따라서 유효전류는 효과전류의 √2 배가 된다. 따라서 10[A]의 효과전류에 √2를 곱한 값인 14.14[A]가 유효전류이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 리플레시(refresh)가 필요한 반도체 메모리는?

  1. SRAM
  2. DRAM
  3. EPROM
  4. Mask ROM
(정답률: 72%)
  • DRAM은 동적인 메모리로, 정보를 저장하는 셀에 전하를 유지하기 위해 주기적으로 리프레시(refresh)가 필요합니다. 따라서 리플레시가 필요한 반도체 메모리는 DRAM입니다. SRAM은 정적인 메모리로, 리프레시가 필요하지 않습니다. EPROM과 Mask ROM은 읽기 전용 메모리로, 정보를 변경할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 슈퍼헤테로다인 수신기의 영상 혼신을 경감시키는 방법으로서 옳지 않은 것은?

  1. 동조 회로의 Q를 높인다.
  2. 고주파 증폭단을 부가한다.
  3. 중간 주파수를 낮게 선정한다.
  4. 이중 슈퍼헤테로다인 방식으로 한다.
(정답률: 66%)
  • 중간 주파수를 낮게 선정하는 것은 영상 주파수와 중간 주파수 간의 차이를 줄여서 영상 혼신을 경감시키기 때문입니다. 이는 선택도와 관련이 있으며, 선택도는 중간 주파수와 영상 주파수 간의 차이가 작을수록 높아집니다. 따라서 중간 주파수를 낮게 선정하면 선택도가 높아져서 영상 혼신을 경감시킬 수 있습니다. 동조 회로의 Q를 높이는 것이나 고주파 증폭단을 부가하는 것도 영상 혼신을 경감시키는 방법 중 하나이지만, 이들은 직접적으로 영상 혼신을 줄이는 것보다는 수신기의 감도를 높이는 데에 더 효과적입니다. 이중 슈퍼헤테로다인 방식은 선택도를 높여서 영상 혼신을 경감시키는 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음은 무슨 회로인가? (단, CR시정수가 입력 펄스 폭 보다 작다.)

  1. 시미트 트리거 회로
  2. 감산기 회로
  3. 단안정 발진 회로
  4. 주파수 체배 회로
(정답률: 84%)
  • 이 회로는 입력 신호의 주파수를 일정한 배수로 증폭시켜 출력하는 회로로, 주파수 체배 회로라고 부릅니다. 이 회로는 입력 신호를 시미트 트리거 회로를 통해 사각파 신호로 변환하고, 이를 감산기 회로를 통해 일정한 배수로 증폭시킵니다. 따라서 이 회로는 주파수를 증폭시키는 기능을 가지고 있으며, 이를 주파수 체배 회로라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. TV의 전원 회로에서 평향 회로에 험(hum)이 포함되었을 때의 증상은?

  1. 화상이 흔들린다.
  2. 화면이 어두워진다.
  3. 색상이 불안정하다.
  4. 화면의 크기가 변동된다.
(정답률: 68%)
  • 평향 회로에 험(hum)이 포함되면 전원 회로에서 발생하는 교류 전압이 TV의 화상 회로에 영향을 미치게 됩니다. 이로 인해 화상이 불안정하게 되어 화면이 흔들리는 증상이 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 설명 중 옳지 않은 것은?

  1. PI 제어동작은 잔류편차가 없다.
  2. ON-OFF 제어동작은 사이클링(cycling)현상이 생긴다.
  3. PID 제어동작은 응답속도가 빠르면 안정도가 나빠진다.
  4. PD 제어동작은 편차가 생긴 순간에 정적동작을 하므로 과도시간이 짧아진다.
(정답률: 90%)
  • "PID 제어동작은 응답속도가 빠르면 안정도가 나빠진다."라는 설명은 옳지 않습니다. PID 제어는 응답속도와 안정도를 모두 고려하여 최적의 제어를 수행하는 제어 방법입니다. 따라서 응답속도가 빠를수록 안정도가 나빠지는 것은 아닙니다. 오히려 적절한 PID 제어 설정을 통해 응답속도와 안정도를 모두 만족시킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. Q-미터를 사용하여 고임피던스의 피측정 소자를 측정할 때 적당한 접속 방법은?

  1. 직접접속
  2. 직렬접속
  3. 병렬접속
  4. 직ㆍ병렬접속
(정답률: 71%)
  • 고임피던스의 피측정 소자를 측정할 때는 병렬접속 방법이 적당합니다. 이는 고임피던스의 경우 전류가 작아서 직렬접속을 하면 측정기의 내부 저항과 함께 전류 분배가 일어나 정확한 측정이 어렵기 때문입니다. 따라서 병렬접속을 하면 측정기의 내부 저항과 병렬로 연결되어 전류 분배가 일어나지 않고 정확한 측정이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. FET가 보통의 TR보다 다른 점을 설명한 내용 중 옳지 않은 것은?

  1. 열적으로 안정하다.
  2. 주파수 특성이 좋다.
  3. 입력 임피던스가 매우 높다.
  4. FET는 바이폴러 소자이며 잡음이 작다.
(정답률: 88%)
  • 정답: "FET는 바이폴러 소자이며 잡음이 작다."

    FET는 바이폴러 소자이지만, 잡음이 작다는 것은 옳은 설명입니다. 이유는 FET의 게이트-소스 저항이 매우 높기 때문에 입력 임피던스가 매우 높아서 외부 잡음이 게이트로 유입되는 것을 방지할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 테이프 레코더에 있어서 테이프 속도의 변동에 의해 발생하는 신호 주파수의 변화를 무엇이라 하는가?

  1. 테이프 잡음
  2. 메커니즘 잡음
  3. 크로스 토크(cross talk)
  4. 와우ㆍ플로터(wow and flutter)
(정답률: 92%)
  • 테이프 레코더에서 테이프 속도의 변동은 테이프가 녹음되거나 재생될 때 발생하는데, 이 때 발생하는 신호 주파수의 변화를 와우ㆍ플로터(wow and flutter)라고 합니다. 이는 테이프의 속도가 일정하지 않아서 발생하는 현상으로, 듣는 사람에게는 불규칙한 진동이나 진동 주기의 변화로 들립니다. 따라서 와우ㆍ플로터는 테이프 레코더의 음질을 저하시키는 요인 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 그림은 어떤 기능을 가진 회로인가?

  1. 기억 회로
  2. 감산기 회로
  3. 전가산기 회로
  4. 반가산기 회로
(정답률: 82%)
  • 이 회로는 두 개의 이진수를 더하는 반가산기 회로입니다. 이 회로는 두 개의 입력(A, B)과 두 개의 출력(S, C)을 가지며, S는 합산 결과를, C는 자리올림 값을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. FET의 설명 중 옳지 않은 것은?

  1. 전압제어용 소자이다.
  2. 입력 임피던스가 높다.
  3. 잡음 특성이 양호하며, 소신호를 취급하기가 좋다.
  4. 소스와 게이트 사이에는 순방향 바이어스를 걸어준다
(정답률: 80%)
  • FET의 설명 중 옳지 않은 것은 "입력 임피던스가 높다"입니다. FET는 입력 임피던스가 낮은 편에 속합니다.

    소스와 게이트 사이에는 순방향 바이어스를 걸어줘야 하는 이유는 게이트와 소스 사이에 형성되는 PN 접합이 역방향 바이어스를 받으면 확장되어 막히기 때문입니다. 따라서 순방향 바이어스를 걸어주어 PN 접합을 축소시켜 전류가 흐를 수 있도록 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. ALU란 무엇인가?

  1. 중앙처리장치
  2. 주변기억장치
  3. 마이크로제어장치
  4. 연산 및 논리장치
(정답률: 84%)
  • ALU는 Arithmetic Logic Unit의 약자로, 산술 연산과 논리 연산을 수행하는 컴퓨터의 핵심 구성 요소입니다. 따라서 "연산 및 논리장치"가 정답입니다. ALU는 CPU의 일부로, CPU가 데이터를 처리하고 명령어를 실행하는 데 필요한 모든 산술 및 논리 연산을 수행합니다. 이러한 연산은 컴퓨터에서 거의 모든 작업에 사용되므로 ALU는 컴퓨터의 핵심 부품 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 논리회로를 간단히 하면?

(정답률: 52%)
  • 논리회로는 입력값을 받아 출력값을 내는 전자회로를 말합니다. 이 중에서도 AND 게이트는 입력값이 모두 1일 때만 출력값이 1이 되는 게이트입니다. 따라서, 입력값이 ""와 ""일 때만 출력값이 1이 되므로, 정답은 ""입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 중앙처리장치의 정보를 기억장치에 기억(Memory)시키는 것을 무엇이라고 하는가?

  1. Fetch
  2. Store
  3. Load
  4. Read
(정답률: 83%)
  • 정답은 "Store"입니다. Store는 중앙처리장치에서 처리한 데이터나 명령어를 기억장치에 저장하는 것을 의미합니다. 따라서, 중앙처리장치의 정보를 기억장치에 기억시키는 것을 Store라고 합니다. Fetch는 기억장치에서 데이터나 명령어를 가져오는 것을, Load는 기억장치에서 데이터를 불러오는 것을, Read는 데이터를 읽어오는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. PCM(펄스부호변조)의 기본 원리 구성은?

  1. 표본화 → 부호화 → 양자화
  2. 부호화 → 양자화 → 표본화
  3. 표본화 → 양자화 → 부호화
  4. 양자화 → 표본화 → 부호화
(정답률: 89%)
  • PCM의 기본 원리 구성은 "표본화 → 양자화 → 부호화"입니다. 이는 먼저 아날로그 신호를 디지털 신호로 변환하기 위해 표본화를 수행하고, 이어서 양자화를 통해 디지털 신호를 일정한 간격으로 분할하고 정량화합니다. 마지막으로 부호화를 통해 이진 코드로 변환하여 디지털 신호를 생성합니다. 따라서, 표본화와 양자화는 디지털 신호 생성의 기본적인 과정이며, 부호화는 이를 이진 코드로 변환하는 과정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 송신기에서 전파 형식에 관계없이 공통적으로 갖추어야 하는 조건으로 옳지 않은 것은?

  1. 출력 전력이 변동되어야 한다.
  2. 발사 주파수의 안정도가 높아야 한다.
  3. 일그러짐, 잡음의 발생이 적어야 한다.
  4. 불필요한 스퓨리어스 발사가 적어야 한다.
(정답률: 92%)
  • "출력 전력이 변동되어야 한다."는 옳지 않은 조건입니다. 송신기에서는 일정한 출력 전력을 유지해야 하며, 출력 전력이 변동되면 수신기에서 원하는 신호를 받지 못할 수 있습니다. 따라서 출력 전력은 안정적이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 증폭도 A0가 100인 증폭 회로에 궤환율 β 가 -0.01의 부궤환을 걸면 증폭도 Af 는?

  1. 180
  2. 150
  3. 100
  4. 50
(정답률: 75%)
  • 증폭도 Af = A0 / (1 + βA0) 이므로,

    Af = 100 / (1 - 0.01 x 100) = 50

    따라서 정답은 "50"입니다. 부궤환을 걸면 증폭도가 감소하므로, Af는 A0보다 작아지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 컴퓨터 시스템에서 데이터의 입ㆍ출력을 관리하고, CPU의 명령 수행에 필요한 신호를 내보내는 장치는?

  1. DMA
  2. 제어장치
  3. 레지스터
  4. 프로그램 카운터
(정답률: 82%)
  • 제어장치는 컴퓨터 시스템에서 데이터의 입ㆍ출력을 관리하고, CPU의 명령 수행에 필요한 신호를 내보내는 장치입니다. DMA는 직접 메모리 접근을 위한 장치이고, 레지스터는 데이터를 저장하는 임시 기억장치이며, 프로그램 카운터는 다음에 실행할 명령어의 주소를 저장하는 레지스터입니다. 따라서, 데이터의 입ㆍ출력을 관리하고, CPU의 명령 수행에 필요한 신호를 내보내는 장치는 제어장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 디지털 데이터를 아날로그로 변환시키는 모뎀 방식에 해당되는 것은?

  1. AM
  2. FM
  3. PM
  4. FSK
(정답률: 88%)
  • FSK는 Frequency Shift Keying의 약자로, 디지털 데이터를 아날로그 신호로 변환하는 모뎀 방식 중 하나입니다. FSK는 0과 1의 비트를 서로 다른 주파수로 변환하여 전송하는 방식으로, 이는 디지털 데이터를 아날로그 신호로 변환하는 가장 간단하고 효율적인 방법 중 하나입니다. 따라서 FSK가 디지털 데이터를 아날로그로 변환시키는 모뎀 방식에 해당됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. SSB파를 만드는 진폭 변조 방식은?

  1. 평형 변조
  2. 이미터 변조
  3. 베이스 변조
  4. 컬렉터 변조
(정답률: 85%)
  • SSB파를 만드는 진폭 변조 방식 중 평형 변조는 원래의 신호와 대역포화된 신호를 이용하여 상반파를 만들어내어 SSB파를 만들어냅니다. 이 방식은 대역포화된 신호를 이용하기 때문에 전력 손실이 적고, 대역폭을 좁히는 필터를 사용하지 않아도 되어 설계가 간단하며, 또한 이미터나 베이스, 컬렉터 변조 방식과 달리 직접적인 진폭 변조가 없어서 왜곡이 적습니다. 따라서 SSB파를 만드는데 가장 많이 사용되는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 영상 출력 장치에 해당하는 것은?

  1. 마우스
  2. 타블렛
  3. CRT 모니터
  4. 키보드
(정답률: 95%)
  • 영상 출력 장치는 컴퓨터에서 생성된 영상을 실제로 보여주는 장치를 말합니다. 마우스, 타블렛, 키보드는 모두 입력 장치이며, 영상을 출력하지 않습니다. 따라서 정답은 CRT 모니터입니다. CRT 모니터는 전자총을 이용하여 화면에 이미지를 출력하는 방식으로, 컴퓨터에서 생성된 영상을 실제로 보여주는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 샘플링 검사의 목적으로서 틀린 것은?

  1. 검사 비용 절감
  2. 생산 공정상의 문제점 해결
  3. 품질 향상의 자극
  4. 나쁜 품질인 로트의 불합격
(정답률: 77%)
  • 샘플링 검사의 목적은 "생산 공정상의 문제점 해결"이 아니라, 생산된 제품의 일부를 검사하여 전체 제품의 품질을 예측하고, 품질 향상을 위한 자극을 주며, 나쁜 품질인 로트를 불합격 처리하여 고객에게 좋은 제품을 제공하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 월 100대의 제품을 생산하는데 세이퍼 1대의 제품 1대당 소요공수가 14.4[H]라 한다. 1일 8[H], 월 25일, 가동한다고 할 때 이 제품 전부를 만드는데 필요한 세이퍼의 필요대수를 계산하면? (단, 작업자 가동율 80[%], 세이퍼 가동율 90[%] 이다.)

  1. 8대
  2. 9대
  3. 10대
  4. 11대
(정답률: 60%)
  • 1대의 제품을 만드는데 소요되는 시간은 14.4[H]이므로, 1일에 생산 가능한 제품 수는 8[H] / 14.4[H] = 0.555...[대] 이다. 따라서 1대의 세이퍼로 1일에 생산 가능한 제품 수는 0.555...[대] x 0.8(작업자 가동율) x 0.9(세이퍼 가동율) = 0.4[대] 이다.

    한 달에 생산해야 하는 제품 수는 100[대] x 25[일] = 2500[대] 이므로, 필요한 세이퍼 대수는 2500[대] / 0.4[대] = 6250[대] 이다. 하지만 이 문제에서는 "월 100대의 제품을 생산하는데"라는 조건이 있으므로, 6250[대] 대신에 100[대]을 생산하는 데 필요한 세이퍼 대수를 구해야 한다.

    따라서 100[대]를 생산하는 데 필요한 세이퍼 대수는 100[대] / 0.4[대] = 250[대] 이다. 이 값은 보기 중에서 "8대", "9대", "10대", "11대" 중에서 유일하게 정수값이므로, 정답은 "10대"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음의 PERT/CPM에서 주공정(Critical path)은? (단, 화살표 밑의 숫자는 활동시간을 나타낸다.)

  1. ①-③-②-④
  2. ①-②-③-④
  3. ①-②-④
  4. ①-④
(정답률: 57%)
  • 주공정은 가장 긴 시간이 걸리는 경로를 말한다. 따라서 이 문제에서는 각 경로의 총 시간을 계산하여 가장 긴 시간이 걸리는 경로를 찾으면 된다.

    ①-③-②-④ : 5 + 3 + 4 = 12
    ①-②-③-④ : 2 + 6 + 4 = 12
    ①-②-④ : 2 + 5 = 7
    ①-④ : 4

    따라서, 주공정은 ①-②-③-④ 이며, 이유는 이 경로가 가장 긴 시간이 걸리기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 제품공정분석표에 사용되는 기호 중 공정간의 정체를 나타내는 기호는?

(정답률: 80%)
  • 제품공정분석표에 사용되는 기호 중 공정간의 정체를 나타내는 기호는 "" 입니다. 이 기호는 공정간의 연결을 나타내며, 이전 공정에서 생산된 제품이 다음 공정으로 이동하여 처리되는 것을 의미합니다. 다른 기호들은 각각 생산공정, 검사공정, 측정공정을 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. T Q C (Total Quality Control)란?

  1. 시스템적 사고방법을 사용하지 않는 품질관리 기법이다.
  2. 아프터 서비스를 통한 품질을 보증하는 방법이다.
  3. 전사적인 품질정보의 교환으로 품질향상을 기도하는 기법이다.
  4. QC부의 정보분석 결과를 생산부에 피드백하는 것이다
(정답률: 72%)
  • TQC는 전사적인 품질정보의 교환으로 품질향상을 기도하는 기법입니다. 이는 모든 부서와 직원들이 품질관리에 참여하고, 품질정보를 공유하며, 문제점을 해결하고 개선하는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 계수값 관리도는 어느 것인가?

  1. R 관리도
  3. P 관리도
(정답률: 65%)
  • 계수값 관리도는 양산공정에서 발생하는 불량률을 관리하기 위한 통계적 방법 중 하나입니다. 이 중에서도 불량품의 비율을 관리하는 P 관리도가 적합합니다. P 관리도는 불량품의 비율을 시간에 따라 추적하여 관리하며, 이를 통해 불량 발생 원인을 파악하고 개선할 수 있습니다. 따라서 계수값 관리도 중에서 P 관리도가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
