전자기기기능장 필기 기출문제복원 (2011-04-17)

전자기기기능장
(2011-04-17 기출문제)

목록

1과목: 임의구분

1. 이미터 접지 증폭기에 대한 설명으로 옳지 않은 것은?

  1. 저주파 증폭에 많이 이용된다.
  2. 입력과 출력은 동 위상이다.
  3. 전류증폭도와 전압증폭도가 모두 1 이상이다.
  4. 베이스 접지 증폭기보다 입력저항은 훨씬 크다.
(정답률: 80%)
  • 입력과 출력이 동 위상이라는 것은 입력 신호와 출력 신호가 같은 위상을 가지고 있다는 것을 의미합니다. 이는 이 증폭기의 특징 중 하나로, 입력 신호와 출력 신호가 같은 위상을 가지므로 출력 신호가 입력 신호와 동일한 형태를 유지합니다. 따라서 "입력과 출력은 동 위상이다."는 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 명령어 형식 중에서 스택(stack)을 필요로 하는 것은?

  1. 0-주소 명령어
  2. 1-주소 명령어
  3. 2-주소 명령어
  4. 3-주소 명령어
(정답률: 90%)
  • 스택(stack)은 후입선출(LIFO) 구조로 데이터를 저장하는 자료구조입니다. 따라서 스택을 사용하는 명령어 형식은 데이터를 스택에 push하거나 pop하는 형태를 가지고 있습니다. 이러한 명령어 형식은 0-주소 명령어입니다. 0-주소 명령어는 연산에 필요한 데이터를 스택에서 pop하여 사용하고, 결과를 다시 스택에 push하는 형태로 동작합니다. 따라서 스택을 사용하는 명령어 형식은 0-주소 명령어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

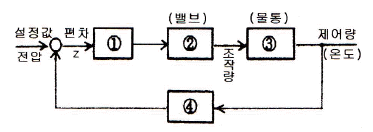

3. 그림은 공정제어의 구성도이다. 각부 ①, ②, ③, ④의 명칭이 옳은 것은?

  1. ① 조절부 ② 조작부 ③ 제어대상공정 ④ 검출
  2. ① 조작부 ② 조절부 ③ 제어대상공정 ④ 검출
  3. ① 조절부 ② 조작부 ③ 검출 ④ 제어대상공정
  4. ① 검출 ② 조작부 ③ 제어대상공정 ④ 조절부
(정답률: 79%)
  • ① 조절부: 공정의 변수를 조절하는 부분으로, 제어기와 같은 역할을 한다.
    ② 조작부: 조절부에 의해 조절된 변수를 실제로 조작하는 부분으로, 모터나 밸브 등이 이에 해당한다.
    ③ 제어대상공정: 조작부에 의해 조작되는 공정으로, 제어 대상이 된다.
    ④ 검출: 제어 대상 공정에서 발생하는 데이터를 검출하는 부분으로, 센서 등이 이에 해당한다.

    따라서, ①은 조절부, ②는 조작부, ③은 제어대상공정, ④는 검출이 맞는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 유전 가열장치로서 식품조리에 이용되는 전자관은?

  1. 사이러트론
  2. 클라이스트론
  3. 아크관
  4. 마그네트론
(정답률: 84%)
  • 마그네트론은 전자를 생성하고 집중시켜 전자파를 발생시키는데 이를 이용하여 전자파를 이용해 식품을 가열하는 유전 가열장치로 이용됩니다. 따라서 마그네트론이 식품조리에 이용되는 전자관입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 태양전지를 연속적으로 사용하기 위하여 필요한 장치는?

  1. 변조 장치
  2. 검파 장치
  3. 정류 장치
  4. 축전 장치
(정답률: 87%)
  • 태양전지는 일정한 전력을 공급하지 않기 때문에, 연속적으로 사용하기 위해서는 전력을 축적할 수 있는 축전 장치가 필요합니다. 축전 장치는 태양전지에서 발생한 전력을 저장하여 필요할 때 사용할 수 있도록 합니다. 따라서, 정답은 "축전 장치"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음과 같이 저항을 직렬로 연결했을 때의 전달함수는?

  1. 0.3
  2. 0.4
  3. 0.5
  4. 0.6
(정답률: 85%)
  • 저항을 직렬로 연결하면 전체 저항은 각 저항의 합과 같아집니다. 따라서 전달함수는 출력전압(Vout)를 입력전압(Vin)으로 나눈 값인 Vout/Vin이 각 저항의 합으로 나누어진 것과 같습니다.

    따라서, 전체 저항이 1.3kΩ이므로 전달함수는 0.6이 됩니다.

    전달함수 = Vout/Vin = (1.3kΩ/(0.7kΩ+0.6kΩ+0.3kΩ)) = 0.6
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 논리회로와 등가인 논리회로는?

(정답률: 74%)
  • 입력 A와 B가 모두 1일 때, AND 게이트를 통해 출력이 1이 되고, 이 출력이 NOT 게이트를 통해 반전되어 0이 된다. 따라서, A와 B가 모두 1일 때 출력이 0이 되는 것을 볼 수 있다. 이는 등가인 논리회로에서도 동일하게 적용된다. 따라서, 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 일정 진폭 및 위상을 상호 변환하여 신호를 싣는 변조방식은?

  1. ASK
  2. FSK
  3. PSK
  4. QAM
(정답률: 75%)
  • QAM은 Quadrature Amplitude Modulation의 약자로, 진폭과 위상을 동시에 변조하는 방식입니다. 따라서 ASK, FSK, PSK와는 달리 더 많은 정보를 신호에 실을 수 있습니다. 예를 들어, 16-QAM은 16개의 서로 다른 진폭과 위상 조합을 사용하여 4비트 데이터를 전송할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 마이크로프로세서의 데이터 이동에 관한 명령 중 누산기 등의 레지스터 내용을 지정된 메모리 번지로 옮기는 명령은?

  1. load instruction
  2. store instruction
  3. move instruction
  4. push/pop instruction
(정답률: 87%)
  • "store instruction"은 레지스터 내용을 메모리에 저장하는 명령입니다. 따라서 누산기 등의 레지스터 내용을 지정된 메모리 번지로 옮기는 명령은 "store instruction"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

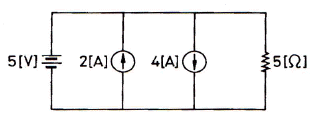

10. 그림의 회로에서 5[Ω]의 저항에 흐르는 전류는 몇 [A] 인가?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 83%)
  • 5[Ω]의 저항에 흐르는 전류는 1[A]입니다. 이유는 오른쪽에 있는 10[Ω]과 5[Ω]은 병렬 연결이므로 전압은 같고, 전압이 같은 저항들의 전류는 저항값의 역수에 비례한다는 오므로 10[Ω]과 5[Ω]에는 각각 2[A]의 전류가 흐르게 됩니다. 이때, 왼쪽에 있는 15[Ω]와 10[Ω]은 직렬 연결이므로 전류는 같고, 전류가 같은 저항들의 전압은 저항값에 비례한다는 오므로 15[Ω]에는 2[A]의 전류가 흐르게 됩니다. 따라서, 5[Ω]에 흐르는 전류는 2[A]에서 1[A]로 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 수정발진기의 주파수 변동 원인과 방지책의 설명으로 옳지 않은 것은?

  1. 온도변화 - 항온조 사용
  2. 부하의 변동 - 발진부의 후단에 완충증폭기 사용
  3. 전원전압 변화 - 발진회로의 전원은 전체 회로의 전원과 공통으로 사용
  4. 동조점의 불안정 - 발진부의 양극 조절은 동조점보다 약간 벗어난 곳에 조정
(정답률: 92%)
  • 전원전압 변화가 발진회로의 전원과 공통으로 사용되는 이유는 설명되어 있지 않습니다. 따라서, "전원전압 변화 - 발진회로의 전원은 전체 회로의 전원과 공통으로 사용"이 옳지 않은 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 중 무선수신기에서 발생하는 잡음이 외부 잡음인지 내부 잡음인지 판정하는 방법으로 가장 적합한 것은?

  1. 안테나를 떼어 본다.
  2. 어스선을 뽑아 본다.
  3. 국부 발진석을 떼어 본다.
  4. 고주파 증폭석을 떼어 본다.
(정답률: 92%)
  • 안테나는 외부에서 발생하는 신호를 수신하기 위한 장치이므로, 안테나를 떼어보면 수신기 내부에서 발생하는 잡음이 아닌 외부에서 발생하는 잡음인지를 판단할 수 있습니다. 따라서 "안테나를 떼어 본다."가 가장 적합한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 중 시미트 트리거(schmitt trigger) 회로의 출력 파형은?

  1. 구형파
  2. 톱니파
  3. 정현파
  4. 삼각파
(정답률: 73%)
  • 시미트 트리거 회로는 입력 신호가 일정 임계값을 넘어서면 출력이 전환되는 회로입니다. 이 때, 입력 신호가 일정 임계값을 넘어서면 출력이 급격하게 전환되어 구형파 형태의 출력이 나타납니다. 따라서 정답은 "구형파"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 전자유도에 의하여 회로에 유도되는 기전력은 이 회로와 쇄교하는 자속이 증가 또는 감소하는 정도에 비례한다는 법칙은?

  1. 렌츠의 법칙
  2. 패러데이의 법칙
  3. 쿨롱의 법칙
  4. 키르히호프의 법칙
(정답률: 59%)
  • 패러데이의 법칙은 회로에 유도되는 기전력과 쇄교하는 자속의 증감 정도에 비례한다는 법칙입니다. 이는 전자기장이 변화함에 따라 전기적인 에너지가 생성되는 원리를 설명합니다. 따라서, 회로에 유도되는 전기적인 에너지를 계산할 때 패러데이의 법칙을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. CPU의 시스템 버스 상에 여러 개의 입ㆍ출력 장치가 연결되어 있을 때 인터럽트가 가해지면 CPU는 입ㆍ출력 장치를 하나씩 순차적으로 점검하여 인터럽트를 요구한 입ㆍ출력 장치를 찾아내는 방법은?

  1. mask interrupt
  2. vector interrupt
  3. daisy chain
  4. polling interrupt
(정답률: 83%)
  • 입ㆍ출력 장치를 순차적으로 점검하여 인터럽트를 요구한 장치를 찾는 방법을 "polling"이라고 합니다. 따라서 이 방법으로 인터럽트를 처리하는 것을 "polling interrupt"라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 이미터 바이어스(bias) 회로에서 안정도에 영향을 주지 않는 것은?

  1. Rb(=R1//R2, 바이어스 저항)
  2. hfe(=β, 전류이득)
  3. Re(이미터 저항)
  4. RL(부하 저항)
(정답률: 83%)
  • 이미터 바이어스 회로에서 안정도에 영향을 주지 않는 것은 부하 저항인 RL입니다. 이는 바이어스 회로에서 RL은 전류 증폭에 영향을 주지 않기 때문입니다. 바이어스 회로에서 전류는 Rb와 Re를 통해 흐르며, 이 때 RL은 전류의 경로와는 관련이 없습니다. 따라서 RL의 값이 변해도 바이어스 회로의 안정도에는 영향을 주지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 파형이 오실로스코프로 측정되었을 때 위상차는?

  1. 15°
  2. 30°
  3. 45°
  4. 50°
(정답률: 91%)
  • 주기가 4분의 1이 되는 지점에서 두 파형의 크기가 최대로 일치하고 있습니다. 이 지점에서 두 파형의 위상차는 45°입니다. 따라서 정답은 "45°"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 바랙터 다이오드(Varractor Diode)는 다음 중 어떤 현상을 이용한 것인가?

  1. 순바이어스 된 다이오드의 중성영역에서의 전압강하
  2. 순바이어스 된 다이오드의 중성영역에서의 확산용량
  3. 역바이어스 된 다이오드에서의 애벌런치 항복
  4. 역바이어스 된 다이오드에서의 공간전하용량
(정답률: 63%)
  • 바랙터 다이오드는 역바이어스 된 다이오드에서의 공간전하용량을 이용한 것입니다. 역바이어스 된 다이오드에서는 전하가 모이는 공간이 형성되는데, 이 공간에 전압을 가하면 공간전하용량이 변화하게 됩니다. 이를 이용하여 바랙터 다이오드는 입력 전압에 따라 공간전하용량이 변화하여 출력 전압을 조절하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음은 SSB 변조기의 기본 구성이다. □ 안에 알맞은 것은?

  1. 고주파 증폭기
  2. 저역필터
  3. 평형 변조기
  4. 혼합기
(정답률: 98%)
  • SSB 변조기는 단파 및 중파 주파수 대역에서 사용되는 변조기로, 주파수 대역을 좁히기 위해 사용됩니다. 이 구성에서 평형 변조기는 SSB 변조 신호를 생성하는 역할을 합니다. 평형 변조기는 입력 신호를 I/Q 신호로 분리하고, 이를 다시 합성하여 SSB 변조 신호를 생성합니다. 따라서, 이 구성에서 평형 변조기는 SSB 변조 신호를 생성하는 핵심적인 역할을 하므로 정답은 "평형 변조기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 자동제어에서 인디셜 응답을 조사할 때 입력에 어떤 파형을 가하는가?

  1. 사인파
  2. 펄스파
  3. 톱니파
  4. 스텝파
(정답률: 93%)
  • 인디셜 응답을 조사할 때는 스텝파를 입력으로 사용합니다. 이는 스텝파가 주기적이고 갑작스러운 변화를 가지는 특성 때문입니다. 이러한 특성은 시스템의 응답을 빠르게 확인할 수 있게 해주기 때문에 자동제어에서 많이 사용됩니다. 사인파나 펄스파는 주기적인 변화가 있지만 갑작스러운 변화는 없기 때문에 인디셜 응답 조사에는 적합하지 않습니다. 톱니파는 갑작스러운 변화는 있지만 주기적인 변화가 없기 때문에 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 고주파 유도가열 방식의 응용으로 볼 수 없는 것은?

  1. 용해로
  2. 가공장치
  3. 접착
  4. 표면경화장치
(정답률: 71%)
  • 고주파 유도가열 방식은 전기적으로 전자를 발생시켜 금속을 가열하는 방식으로, 금속을 용해시키거나 가공하는 등의 응용이 가능합니다. 하지만 접착은 고주파 유도가열 방식으로는 불가능합니다. 접착은 두 개 이상의 재료를 붙이는 과정으로, 고주파 유도가열 방식으로는 재료를 붙이는 것이 불가능하기 때문입니다. 따라서 접착은 고주파 유도가열 방식의 응용으로 볼 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 교류 전동기는?

  1. 유도 전동기
  2. 직권 전동기
  3. 분권 전동기
  4. 복권 전동기
(정답률: 90%)
  • 유도 전동기는 회전자에 자기장을 인가하여 회전자 내부에 유도전류를 유발시켜 회전력을 발생시키는 전동기입니다. 따라서 교류 전동기 중 유도 전동기가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 가동 코일형 다이내믹 마이크로폰의 구성요소가 아닌 것은?

  1. 고정전극
  2. 영구자석
  3. 진동판
  4. 보이스 코일
(정답률: 74%)
  • 고정전극은 가동 코일형 다이내믹 마이크로폰에서 사용되지 않는 구성요소입니다. 가동 코일형 다이내믹 마이크로폰은 보이스 코일과 진동판으로 이루어져 있으며, 이 두 요소가 상호작용하여 소리를 감지하고 전기 신호로 변환합니다. 영구자석은 마이크로폰 내부에서 진동판을 움직이는 데 필요한 자력을 제공하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 크리스털 픽업(Pick Up)은 어떤 효과를 이용한 것인가?

  1. 홀 효과
  2. 광전 효과
  3. 압전기 효과
  4. 정전기 효과
(정답률: 87%)
  • 크리스털 픽업은 압전기 효과를 이용하여 소리를 전기 신호로 바꾸는 장치입니다. 압전기 효과란 일정한 압력이 가해지면 일부 결정체의 전하 분포가 바뀌어 전기적인 신호를 발생시키는 현상을 말합니다. 크리스털 픽업은 압전 효과를 이용하여 악기에서 발생하는 진동을 전기 신호로 변환하여 스피커로 출력합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 마이크로컴퓨터 시스템의 각 구성요소를 연결하는데 3대 신호버스가 아닌 것은?

  1. I/O Bus
  2. Data Bus
  3. Address Bus
  4. Control Bus
(정답률: 89%)
  • I/O Bus는 마이크로컴퓨터 시스템의 구성요소들과 입출력 장치들을 연결하는 버스로, 데이터, 주소, 제어 신호를 전송하지 않습니다. 따라서 3대의 신호버스(Data Bus, Address Bus, Control Bus)와는 구분됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 정현파의 파형률은?

  1. 1.41
(정답률: 77%)
  • 정현파의 파형률은 "" 입니다. 이유는 정현파의 파형은 사인파 형태이며, 사인파의 최대값은 진폭(amplitude)이므로 파형률은 진폭의 2배인 1.41입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 라디오 수신기에서 여러 주파수 중에서 희망하는 방송을 선택하는 회로를 무엇이라 하는가?

  1. 저주파 증폭회로
  2. 국부 발진회로
  3. 동조회로
  4. 검파회로
(정답률: 83%)
  • 동조회로는 라디오 수신기에서 희망하는 방송을 선택하는 회로로, 주파수 변환과 증폭을 거쳐 원하는 주파수를 선택하여 출력하는 역할을 합니다. 따라서 주파수 선택을 위한 회로로서 동조회로가 선택되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 프로그램에게 주기억장치의 실제 용량보다 훨씬 더 큰 기억공간을 제공하고 운영체제에 의하여 관리되는 기억장치 시스템은?

  1. 캐시기억장치(cache memory)
  2. 가상기억장치(virtual memory)
  3. 모듈러기억장치(modular memory)
  4. 연관기억장치(associative memory)
(정답률: 95%)
  • 가상기억장치는 주기억장치의 용량을 넘어서는 프로그램의 실행을 가능하게 하기 위해, 하드디스크 등의 보조기억장치를 이용하여 주기억장치의 일부를 대신하여 사용하는 기술입니다. 따라서 실제 용량보다 더 큰 기억공간을 제공할 수 있습니다. 운영체제는 프로그램이 필요로 하는 데이터를 주기억장치와 보조기억장치 사이에서 자동으로 이동시켜 관리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 64[kByte]를 액세스하려면 최소 몇 개의 어드레스 선이 필요한가?

  1. 8
  2. 12
  3. 16
  4. 20
(정답률: 93%)
  • 64[kByte]는 2의 16승 바이트와 같습니다. 따라서 16개의 어드레스 선이 필요합니다. 각 어드레스 선은 1비트씩을 나타내며, 16개의 어드레스 선을 모두 조합하면 2의 16승 개의 주소를 나타낼 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 전송하고자 하는 신호를 연속된 신호로 전송하는 것이 아니라 일정한 시간 간격으로 순간순간 신호의 진폭을 표본화하여 펄스 형태로 만든 다음에 전송하는 방식은?

  1. FM 통신방식
  2. AM 통신방식
  3. 펄스 통신방식
  4. 다중 통신방식
(정답률: 89%)
  • 펄스 통신방식은 연속된 신호를 전송하는 것이 아니라 일정한 시간 간격으로 순간순간 신호의 진폭을 표본화하여 펄스 형태로 만든 다음에 전송하는 방식입니다. 이 방식은 신호를 디지털화하여 전송하기 때문에 노이즈나 왜곡에 강하고, 오류 검출 및 수정이 용이합니다. 또한, 다른 통신 방식에 비해 대역폭을 적게 사용하여 효율적인 통신이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 그림과 같은 회로에서 부하 임피던스 Z를 얼마로 할 때 부하에 최대 전력이 공급되는가?

  1. 5+j2
  2. 5-j2
  3. 5+j8
  4. 5-j8
(정답률: 65%)
  • 부하에 최대 전력이 공급되려면 전송선로의 효율이 최대가 되어야 합니다. 전송선로의 효율은 전송선로의 내부 임피던스와 부하 임피던스가 일치할 때 최대가 됩니다. 따라서 부하 임피던스는 전송선로의 내부 임피던스와 일치해야 합니다. 이 회로에서 전송선로의 내부 임피던스는 50Ω이므로 부하 임피던스는 50Ω이어야 합니다. 따라서 정답은 "5+j2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 중 유도 전동기의 회전력은?

  1. 단자 전압에 정비례
  2. 단자 전압의 2승에 비례
  3. 단자 전압의 3승에 비례
  4. 단자 전압의 1/2에 비례
(정답률: 96%)
  • 유도 전동기의 회전력은 단자 전압의 2승에 비례합니다. 이는 유도 전동기의 회전자에 인가되는 전류가 회전자 자기장을 생성하고, 이 자기장이 회전자 자기장과 상호작용하여 회전력이 발생하기 때문입니다. 회전자 자기장은 전류의 제곱에 비례하므로, 단자 전압의 2승에 비례하는 회전력이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

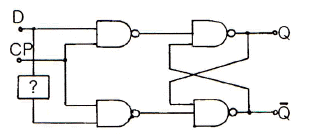

33. 다음은 D-Ff을 나타낸 것이다. 에 들어갈 적당한 gate는?

  1. NOT gate
  2. OR gate
  3. AND gate
  4. NOR gate
(정답률: 96%)
  • D-Ff을 보면 D가 1일 때 Ff는 0이 되고, D가 0일 때 Ff는 1이 된다. 이러한 동작은 입력값을 반대로 출력하는 NOT gate의 동작과 일치한다. 따라서 정답은 "NOT gate"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 0에서 29까지 셀 수 있는 리플 계수기를 만들려면 최소한 몇 개의 플립플롭(flip flop)이 필요한가?

  1. 2
  2. 3
  3. 5
  4. 7
(정답률: 79%)
  • 리플 계수기는 이진수로 표현된 숫자를 증가시키는 카운터이다. 0에서 29까지 셀 수 있는 이진수는 11101이다. 이진수는 2의 거듭제곱으로 표현되므로, 11101은 2^4 + 2^3 + 2^2 + 2^0 = 16 + 8 + 4 + 1 = 29이다. 따라서, 최소한 5개의 플립플롭이 필요하다. 각각의 플립플롭은 2의 거듭제곱에 해당하는 비트를 나타내며, 5개의 플립플롭은 2^4, 2^3, 2^2, 2^1, 2^0에 해당한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 바닷물 속에서 초음파의 속도는 17℃에서 150[m/sec]이다. 초음파를 발사하여 왕복하는 시간이 5초가 소요되었다. 바닷물의 깊이는 몇 [m] 인가? (단, 바닷물의 온도는 깊이에 따라 일정하다.)

  1. 1875[m]
  2. 2500[m]
  3. 3750[m]
  4. 7500[m]
(정답률: 88%)
  • 초음파가 발사되고 돌아오는데 걸리는 시간은 왕복시간의 절반인 2.5초이다. 따라서 초음파가 이동한 거리는 다음과 같다.

    거리 = 속도 × 시간 = 150 × 2.5 = 375 [m]

    하지만 이 거리는 초음파가 왕복한 거리이므로, 실제로는 바닷물의 깊이의 절반인 187.5[m]이다. 따라서 바닷물의 깊이는 375 × 2 = 750[m]이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 둘 이상의 컴퓨터 사이에 데이터 전송을 할 수 있도록 미리 정보의 송ㆍ수신측에서 정해둔 통신규칙은?

  1. 프로토콜
  2. 링크
  3. 터미널
  4. 인터페이스
(정답률: 87%)
  • 프로토콜은 둘 이상의 컴퓨터 사이에 데이터 전송을 할 때, 데이터를 주고받는 방식과 규칙을 미리 정해둔 것입니다. 이를 통해 데이터 전송 과정에서 생기는 오류를 최소화하고, 안정적인 통신을 가능하게 합니다. 따라서 프로토콜은 데이터 통신에서 필수적인 요소이며, 데이터 전송을 위한 규약이라고 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 그림과 같은 회로에서 저항 R에 흐르는 전류는?

  1. 3[A]
  2. 4[A]
  3. 5[A]
  4. 6[A]
(정답률: 80%)
  • 전압의 합은 12V이므로, R에 인가되는 전압은 12V이다. 따라서, R에 흐르는 전류는 12V / 3Ω = 4A이다. 따라서 정답은 "4[A]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 러시아의 바소프 등에 의해 발견된 의료용 레이저로서, 파장이 제일 짧고 저출력의 레이저는?

  1. CO2 레이저
  2. Ar 레이저
  3. YAG 레이저
  4. 엑시머 레이저
(정답률: 83%)
  • 엑시머 레이저는 파장이 가장 짧고 저출력의 레이저 중 하나입니다. CO2 레이저는 파장이 더 길고, Ar 레이저와 YAG 레이저는 파장이 더 길고 높은 출력을 가집니다. 따라서, 엑시머 레이저가 가장 짧은 파장과 낮은 출력을 가지므로 의료용 레이저로 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

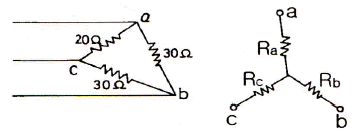

39. 그림과 같이 △결선을 Y결선으로 변환했을 때 Rc의 값은?

  1. 7.5[Ω]
  2. 11.2[Ω]
  3. 15[Ω]
  4. 20[Ω]
(정답률: 85%)
  • Y-결선과 △-결선은 서로 변환이 가능하며, 변환 후의 저항값은 다음과 같은 공식을 사용합니다.

    Y-결선에서 △-결선으로 변환할 때의 저항값 = Y-결선에서의 저항값 / (Y-결선에서의 저항값의 합)

    따라서, 위 그림에서 Y-결선에서의 저항값은 Ra + Rb = 10 + 15 = 25[Ω]입니다. 또한, Y-결선에서의 저항값의 합은 Ra × Rb + Rb × Rc + Rc × Ra = 10 × 15 + 15 × Rc + Rc × 10 = 250 + 25Rc입니다.

    따라서, Y-결선에서 △-결선으로 변환할 때의 저항값은 25[Ω] / (250 + 25Rc)입니다. 이 값이 7.5[Ω]가 되려면, 25[Ω] / (250 + 25Rc) = 7.5가 되어야 합니다. 이를 풀면 Rc = 11.2[Ω]가 됩니다.

    따라서, 정답은 "11.2[Ω]"가 아닌 "7.5[Ω]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 Audio system block diagram에서 (A)의 기능으로 옳은 것은?

  1. EQ Amp
  2. Tone control Amp
  3. Speaker protector
  4. Powerr Supply
(정답률: 85%)
  • (A)의 기능은 음향의 톤을 조절하는 것입니다. 이를 위해 필요한 것은 Tone control Amp입니다. EQ Amp는 음향의 주파수를 조절하는데 사용되며, Speaker protector는 스피커를 보호하기 위한 장치입니다. Powerr Supply는 전원 공급을 담당합니다. 따라서, Tone control Amp가 (A)의 기능에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 고주파 유도 가열의 특징으로 옳지 않은 것은?

  1. 가열 속도가 빠르며, 발열을 필요한 부분에 집중시킬 수 있다.
  2. 금속의 표면 가열이 쉽게 이루어진다.
  3. 제품의 질을 높일 수 있다.
  4. 가열 장치의 설치가 용이하며, 가열 전력 요금이 저가로 된다.
(정답률: 46%)
  • 고주파 유도 가열은 전자기장을 이용하여 금속을 가열하는 방식으로, 가열 속도가 빠르며 발열을 필요한 부분에 집중시킬 수 있어 제품의 질을 높일 수 있습니다. 또한 금속의 표면 가열이 쉽게 이루어지기 때문에 다양한 형태의 금속을 가공할 수 있습니다. 따라서 가열 장치의 설치가 용이하다는 것은 옳은 설명이지만, 가열 전력 요금이 저가로 된다는 것은 옳지 않은 설명입니다. 고주파 유도 가열은 전력 소비가 매우 높기 때문에 전기 요금이 상대적으로 높게 부과됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 제어방식 중 불연속적인 제어는?

  1. ON-OFF 제어
  2. P 제어
  3. PI 제어
  4. PID 제어
(정답률: 86%)
  • ON-OFF 제어는 제어 대상의 상태를 측정하여 설정값과 비교하여 제어를 수행하는 방식으로, 제어 대상의 상태가 설정값과 같으면 제어를 중지하고, 다르면 제어를 시작하는 불연속적인 제어 방식입니다. 따라서, ON-OFF 제어는 다른 제어 방식들과 달리 제어 대상의 상태를 지속적으로 모니터링하지 않고, 불연속적으로 제어를 수행하기 때문에 불연속적인 제어 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 최근에 활용되고 있는 CDP(컴팩트 디스크 플레이어)에서는 아날로그 신호를 디지털 신호로 변환하기 위해 PCM 방식을 적용하는데 아날로그 신호를 디지털 신호로 변환하는 PCM의 과정을 순서대로 나열한 것은?

  1. 저역필터→표본화→양자화→부호화
  2. 표본화→저역필터→부호화→양자화
  3. 표본화→부호화→양자화→저역필터
  4. 저역필터→양자화→표본화→부호화
(정답률: 87%)
  • 아날로그 신호를 디지털 신호로 변환하는 PCM 과정은 다음과 같습니다.

    1. 저역필터: 아날로그 신호에서 고주파 잡음을 제거하기 위해 저역필터를 적용합니다.
    2. 표본화: 아날로그 신호를 일정한 시간 간격으로 샘플링하여 디지털 신호로 변환합니다.
    3. 양자화: 표본화된 신호를 일정한 간격으로 분할하여 각 구간에서 가장 가까운 디지털 값으로 근사합니다.
    4. 부호화: 양자화된 신호를 이진수로 변환하여 디지털 신호로 완성합니다.

    따라서, 정답은 "저역필터→표본화→양자화→부호화" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 비디오 신호를 기록 재생하기 위한 조건으로 옳지 않은 것은?

  1. 비디오 헤드의 간격을 좁게 한다.
  2. 비디오 신호를 변조해서 기록한다.
  3. 비디오 헤드와 자기테이프의 상대속도를 크게 한다.
  4. 비디오 헤드와 자기테이프의 상대속도를 작게 한다.
(정답률: 59%)
  • 정답: 비디오 헤드와 자기테이프의 상대속도를 크게 한다.

    비디오 헤드와 자기테이프의 상대속도를 크게 하면 더 많은 비디오 신호를 기록할 수 있기 때문에 옳은 조건이다. 비디오 헤드의 간격을 좁게 하면 더 높은 해상도를 얻을 수 있고, 비디오 신호를 변조해서 기록하면 더 많은 정보를 기록할 수 있지만, 이는 비디오 헤드와 자기테이프의 상대속도와는 직접적인 연관이 없다. 비디오 헤드와 자기테이프의 상대속도를 작게 하면 비디오 신호가 끊기거나 끊어지는 현상이 발생할 수 있기 때문에 옳지 않은 조건이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

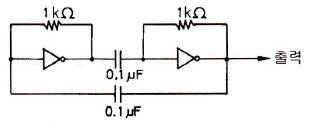

45. 다음 펄스 발생 회로의 출력단 주파수는?

  1. 700[Hz]
  2. 350[Hz]
  3. 14[kHz]
  4. 7[kHz]
(정답률: 81%)
  • 다이오드 D1과 D2는 양방향 전류 흐름을 막기 때문에, R1과 R2는 각각 독립적인 회로로 동작합니다. R1과 C1은 RC 회로를 이루며, R2와 C2도 RC 회로를 이룹니다. 이때, RC 회로의 출력 주파수는 f = 1/(2πRC) 입니다. 따라서 R1 = 1kΩ, C1 = 0.1μF 일 때, f1 = 1/(2π×1kΩ×0.1μF) = 1.59[kHz] 이고, R2 = 2kΩ, C2 = 0.1μF 일 때, f2 = 1/(2π×2kΩ×0.1μF) = 795[Hz] 입니다. 이 두 주파수를 합치면, f = f1 + f2 = 1.59[kHz] + 795[Hz] = 2.385[kHz] 가 됩니다. 하지만, 다이오드 D3과 D4가 클램핑 작용을 하면서 출력 신호의 최대값과 최소값을 제한하게 되는데, 이때 최대값은 0.7[V] + 0.7[V] = 1.4[V], 최소값은 -0.7[V] - 0.7[V] = -1.4[V] 가 됩니다. 따라서, 출력 신호의 주기는 2×(1/7[kHz]) = 0.2857[ms] 이므로, 주파수는 1/0.2857[ms] = 3.5[kHz] 가 됩니다. 하지만, 이 주파수는 출력 신호의 최대값과 최소값을 고려하지 않은 값이므로, 최대값과 최소값을 고려하여 계산하면, 출력 주파수는 약 7[kHz] 가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 제어계의 출력신호와 입력신호와의 비를 무엇이라 하는가?

  1. 미분함수
  2. 적분함수
  3. 제어함수
  4. 전달함수
(정답률: 87%)
  • 제어계의 출력신호와 입력신호와의 비를 전달함수라고 합니다. 이는 제어계에서 입력신호를 출력신호로 변환하는 함수이기 때문입니다. 즉, 입력신호가 제어계를 통과하여 출력신호로 전달되는 과정에서 변환되는 함수를 전달함수라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 아날로그 신호량을 디지털 신호량으로 바꾸는 회로의 명칭은?

  1. 디코더 회로
  2. A-D 변환 회로
  3. D-A 변환 회로
  4. 인코더 회로
(정답률: 89%)
  • 아날로그 신호량을 디지털 신호량으로 바꾸는 것을 A-D 변환(Analog-to-Digital Conversion)이라고 합니다. 따라서 이를 수행하는 회로를 A-D 변환 회로라고 부릅니다. 디코더 회로는 디지털 신호를 해석하는 회로, D-A 변환 회로는 디지털 신호를 아날로그 신호로 바꾸는 회로, 인코더 회로는 정보를 디지털 신호로 변환하는 회로를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 스피커의 구조에서 진동계에 속하지 않은 것은?

  1. Voice coil
  2. Cone
  3. Damper
  4. Yoke
(정답률: 97%)
  • 스피커의 구조에서 진동계는 소리를 발생시키는 핵심 부품으로, 보통 보이스 코일과 콘, 댐퍼로 이루어져 있습니다. 그러나 요크는 보이스 코일을 안정적으로 유지하고 전자기장을 생성하는 역할을 하기 때문에 진동계에 속하지 않습니다. 따라서 정답은 "Yoke"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 마이크로컴퓨터에서 인터럽트를 이용하여 데이터의 입ㆍ출력을 행할 경우 데이터 하나하나에 대해 CPU가 제어하기 때문에 고속처리를 할 때는 비효율적이다. 이 문제를 해결하기 위해 CPU를 통하지 않고 입ㆍ출력 장치와 메모리 사이에서 데이터를 주고받는 방식을 무엇이라고 하는가?

  1. CTC
  2. PIPO
  3. DMA
  4. NMI
(정답률: 98%)
  • 정답은 "DMA"입니다. DMA는 Direct Memory Access의 약자로, CPU를 거치지 않고 입ㆍ출력 장치와 메모리 사이에서 데이터를 직접 주고받는 방식입니다. CPU가 데이터를 처리하는 것보다 훨씬 빠르게 데이터를 전송할 수 있기 때문에 고속처리에 적합합니다. 따라서, 마이크로컴퓨터에서 인터럽트를 이용하여 데이터의 입ㆍ출력을 행할 때 발생하는 비효율성을 해결하기 위해 DMA를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 전파 정류회로의 직류(DC) 출력 전력은 반파 정류회로에 비하여 몇 배가 되는가?

  1. 2배
  2. 4배
  3. 8배
  4. 16배
(정답률: 78%)
  • 전파 정류회로는 입력 신호의 전압을 일정한 수준으로 유지시켜 출력 신호를 만들어내는 반면, 반파 정류회로는 입력 신호의 음극성만을 이용하여 출력 신호를 만들어냅니다. 이에 따라 전파 정류회로는 입력 신호의 전압을 최대한 활용할 수 있어서 직류 출력 전력이 반파 정류회로에 비해 4배 더 많이 나옵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. FM 라디오 수신기에서 전폭제한기는 어디에 설치하는가?

  1. 주파수 혼합기와 중간주파 증폭기 중간
  2. 중간주파 증폭기와 주파수 변별기 중간
  3. 주파수 변별기와 디엠퍼시스 회로 중간
  4. 디엠퍼시스 회로와 저주파 증폭기 중간
(정답률: 85%)
  • 전폭제한기는 FM 라디오에서 수신된 신호의 강도를 제한하여 왜곡을 방지하는 역할을 합니다. 이를 위해 전파신호는 주파수 혼합기를 통해 중간주파수로 변환되고, 이후 중간주파 증폭기와 주파수 변별기를 거쳐 전폭제한기에 도달합니다. 따라서 전폭제한기는 중간주파 증폭기와 주파수 변별기 중간에 설치됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 BCD 코드가 아닌 것은?

  1. 1011
  2. 1000
  3. 1001
  4. 0110
(정답률: 90%)
  • BCD 코드는 Binary Coded Decimal의 약자로, 10진수를 2진수로 변환하는 방식 중 하나입니다. BCD 코드는 4비트로 표현되며, 각 비트는 0부터 9까지의 10진수를 나타냅니다. 따라서 "1011"은 BCD 코드가 아닙니다. 이 이유는 "1011"이 10진수로 변환하면 11이 되는데, BCD 코드는 10진수를 4비트로 나타내는 것이므로 10 이상의 수는 표현할 수 없기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

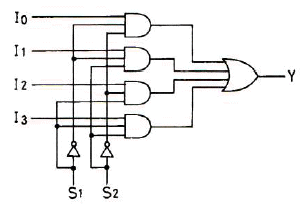

53. 보기의 출력 Y가 I2가 될 S1, S2의 조건은?

  1. S1=0, S2=0
  2. S1=0, S2=1
  3. S1=1, S2=0
  4. S1=1, S2=1
(정답률: 66%)
  • Y가 I2가 되기 위해서는 AND 게이트의 입력 중 하나가 0이 되어야 합니다. 따라서 S1은 1이 되어야 하고, S2는 0이 되어야 합니다.

    "S1=0, S2=0"일 경우, AND 게이트의 입력이 모두 1이 되므로 Y는 1이 됩니다.

    "S1=0, S2=1"일 경우, OR 게이트의 입력이 모두 0이 되므로 Y는 0이 됩니다.

    "S1=1, S2=1"일 경우, AND 게이트의 입력이 모두 1이 되므로 Y는 1이 됩니다.

    따라서 정답은 "S1=1, S2=0"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 지구 주위의 궤도를 선회하는 인공위성을 이용하여 마이크로웨이브 통신의 중계 역할을 하며 전화 및 TV 방송 신호 등의 통신에 사용되는 방식을 무엇이라 하는가?

  1. 다중 통신
  2. 위성 통신
  3. 데이터 통신
  4. FS 통신
(정답률: 95%)
  • 위성 통신은 지구 주위의 궤도를 선회하는 인공위성을 이용하여 마이크로웨이브 통신의 중계 역할을 하며 전화 및 TV 방송 신호 등의 통신에 사용되는 방식입니다. 다중 통신, 데이터 통신, FS 통신은 위성 통신과는 다른 통신 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 검사의 종류 중 검사공정에 의한 분류에 해당되지 않는 것은?

  1. 수입검사
  2. 출하검사
  3. 출장검사
  4. 공정검사
(정답률: 87%)
  • 출장검사는 검사공정에 의한 분류가 아니라, 검사의 장소에 따른 분류에 해당됩니다. 출장검사는 제품이나 재료 등을 생산하는 곳으로 직접 출장하여 검사하는 방식으로, 검사공정이 아닌 외부에서 수행되는 검사 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 로트 크기 1000, 부적합품률이 15[%]인 로트에서 5개의 랜덤시료 중에서 발견된 부적합품수가 1개일 확률을 이항분포로 계산하면 약 얼마인가?

  1. 0.1648
  2. 0.3915
  3. 0.6085
  4. 0.8352
(정답률: 64%)
  • 이항분포 확률공식을 이용하여 계산하면 됩니다.

    P(X=1) = (nCx) * p^x * (1-p)^(n-x)

    n = 5 (랜덤시료 개수)
    x = 1 (발견된 부적합품수)
    p = 0.15 (부적합품률)
    1-p = 0.85 (적합품률)

    P(X=1) = (5C1) * 0.15^1 * 0.85^4
    = 5 * 0.15 * 0.52200625
    = 0.3915046875

    따라서, 정답은 "0.3915" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. Ralph M. Barnes 교수가 제시한 동작경제의 원칙 중 작업장 배치에 관한 원칙(Arrangement of the workplace)에 해당되지 않는 것은?

  1. 가급적이면 낙하식 운반방법을 이용한다.
  2. 모든 공구나 재료는 지정된 위치에 있도록 한다.
  3. 충분한 조명을 하여 작업자가 잘 볼 수 있도록 한다.
  4. 가급적 용이하고 자연스런 리듬을 타고 일할 수 있도록 작업을 구성하여야 한다.
(정답률: 83%)
  • "가급적 용이하고 자연스러운 리듬을 타고 일할 수 있도록 작업을 구성하여야 한다"는 작업자의 편의성과 효율성을 고려한 원칙이며, 나머지 보기는 모두 작업장 배치와 관련된 원칙입니다. 따라서 정답은 "가급적이면 낙하식 운반방법을 이용한다"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

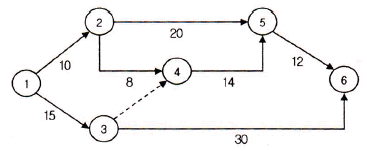

58. 그림과 같은 계획공정도(Network)에서 주공정은? (단, 화살표 아래의 숫자는 활동시간을 나타낸 것이다.)

  1. ①-③-⑥
  2. ①-②-⑤-⑥
  3. ①-②-④-⑤-⑥
  4. ①-③-④-⑤-⑥
(정답률: 87%)
  • 주공정은 전체 공정 중에서 가장 오래 걸리는 공정으로, 다른 공정들이 이 공정을 기다리는 시간이 가장 길다. 따라서 이 그림에서 주공정은 활동시간이 가장 긴 ①-③-⑥ 공정이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 품질코스트(quality cost)를 예방코스트, 실패코스트, 평가코스트로 분류할 때, 다음 중 실패코스트(failure cost)에 속하는 것이 아닌 것은?

  1. 시험 코스트
  2. 불량대책 코스트
  3. 재가공 코스트
  4. 설계변경 코스트
(정답률: 73%)
  • 시험 코스트는 제품의 품질을 평가하기 위한 비용으로, 제품의 불량을 발견하고 수정하기 전에 발생하는 비용이므로 예방코스트에 해당합니다. 따라서 정답은 "시험 코스트"입니다. 불량대책 코스트는 제품의 불량을 예방하거나 수정하기 위한 비용, 재가공 코스트는 불량 제품을 다시 가공하여 품질을 개선하기 위한 비용, 설계변경 코스트는 제품의 설계를 변경하여 품질을 개선하기 위한 비용으로 모두 실패코스트에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 계량값 관리도에 해당되는 것은?

  1. c 관리도
  2. nP 관리도
  3. R 관리도
  4. u 관리
(정답률: 87%)
  • R 관리도는 측정값의 범위를 관리하는 계량값 관리도입니다. R 관리도는 측정값의 최대값과 최소값의 차이를 이용하여 제어선을 그리고, 이를 통해 공정의 변동성을 관리합니다. 따라서 R 관리도는 계량값의 범위를 관리하는데 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
