1과목: 임의구분

1. PM 방식의 원리 설명으로 FM 변조기 앞에 어떤 회로를 삽입하면 PM파를 얻을 수 있는가?

  1. 적분회로
  2. 미분회로
  3. 위상 변조기
  4. 평형 변조기
(정답률: 86%)
  • 위상 변조(PM)는 주파수 변조(FM)와 밀접한 관계가 있으며, FM 변조기 앞에 미분회로를 삽입하면 입력 신호의 변화율(미분값)이 주파수 편이를 결정하게 되어 결과적으로 위상 변조 파형을 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 폐회로 자동제어의 순서를 옳게 나열한 것은?

  1. 목표값 → 계측 → 조작량 → 판단
  2. 목표값 → 계측 → 판단 → 조작량
  3. 제어량 → 목표값 → 조작량 → 동작신호
  4. 제어량 → 목표값 → 동작신호 → 조작량
(정답률: 63%)
  • 폐회로(Closed-loop) 제어는 출력된 제어량을 다시 입력측으로 되돌려 목표값과 비교함으로써 오차를 수정하는 방식입니다. 따라서 제어량 측정 후 목표값과 비교하고, 그 결과에 따라 동작신호를 생성하여 최종적으로 조작량을 결정하는 순서로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

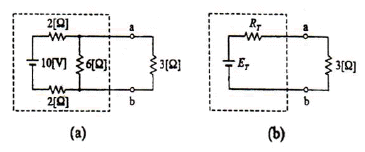

3. 그림 (a)의 회로를 그림 (b)와 같은 등가 회로로 바꿀 때 ET[V]와 RT[Ω]의 값은?

  1. ET = 6, RT = 2.4
  2. ET = 4, RT = 10
  3. ET = 2, RT = 6
  4. ET = 6, RT = 4
(정답률: 72%)
  • 테브난의 정리를 이용하여 회로를 등가 회로로 변환하는 문제입니다. $E_T$는 개방 회로 전압, $R_T$는 전원 제거 후의 합성 저항을 구합니다.
    먼저 $E_T$는 $10\text{V}$ 전원과 $2\Omega, 2\Omega, 6\Omega$ 저항으로 이루어진 분배 회로에서 $6\Omega$ 저항에 걸리는 전압입니다.
    ① $E_T = E \times \frac{R_1}{R_1 + R_2 + R_3}$
    ② $E_T = 10 \times \frac{6}{2 + 6 + 2}$
    ③ $E_T = 6$
    다음으로 $R_T$는 전원을 단락시킨 후 $6\Omega$ 저항과 병렬로 연결된 $(2\Omega + 2\Omega)$ 저항의 합성 저항입니다.
    ① $R_T = \frac{R_a \times R_b}{R_a + R_b}$
    ② $R_T = \frac{6 \times (2 + 2)}{6 + (2 + 2)}$
    ③ $R_T = 2.4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 2차계의 과도응답에서 임계제동의 경우는?

  1. ζ<1
  2. ζ>1
  3. ζ=1
  4. ζ=0
(정답률: 83%)
  • 2차계의 제동비 $\zeta$ 값에 따른 응답 특성은 다음과 같습니다.
    임계제동은 $\zeta = 1$ 일 때 발생하며, 진동 없이 가장 빠르게 정상 상태에 도달하는 조건입니다.

    오답 노트
    $\zeta < 1$: 부족제동 (진동 발생)
    $\zeta > 1$: 과제동 (진동 없이 느리게 수렴)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 어떤 회로에 전압 [V] 를 가해 전류 [A]가 흐를 때 평균전력은 몇 [W]인가?

  1. 400√3[W]
  2. 200√2[W]
  3. 300[W]
  4. 200√3[W]
(정답률: 67%)
  • 교류 회로의 평균전력은 전압의 실효값, 전류의 실효값, 그리고 두 값의 위상차에 대한 코사인 값(역률)을 곱하여 구합니다.
    주어진 식에서 전압 실효값 $V = 100\text{ V}$, 전류 실효값 $I = 8\text{ A}$, 위상차 $\theta = 60^{\circ} - 30^{\circ} = 30^{\circ}$입니다.
    ① $P = V \times I \times \cos(\theta)$
    ② $P = 100 \times 8 \times \cos(30^{\circ})$
    ③ $P = 400\sqrt{3}$
    따라서 평균전력은 $400\sqrt{3}\text{ W}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 데이터를 전송하기 위한 동작순서로써 옳은 것은? (문제 오류로 실제 시험에서는 모두 정답처리 되었습니다. 여기서는 1번을 누르면 정답 처리 됩니다.)

  1. ①-②-③-④-⑤
  2. ①-④-②-⑤-③
  3. ①-②-④-⑤-③
  4. ①-④-②-③-⑤
(정답률: 66%)
  • 데이터 전송의 일반적인 절차는 물리적인 회선 접속부터 시작하여 논리적인 연결을 확립하고 데이터를 전송한 뒤 종료하는 순서로 진행됩니다. 의 내용을 바탕으로 하면 회선접속 $\rightarrow$ 데이터의 전송 $\rightarrow$ 종결 $\rightarrow$ 데이터링크의 확립 $\rightarrow$ 일반교환망에서의 회선전달 순서로 구성된 보기 내용이 정답으로 처리되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 국부 발진주파수가 1000[kHz]일 때, 950[kHz]의 고주파를 수신하여 헤테로다인 검파하면 출력 주파수는 몇 [kHz]인가?

  1. 25[kHz]
  2. 50[kHz]
  3. 75[kHz]
  4. 100[kHz]
(정답률: 84%)
  • 헤테로다인 검파 시 출력 주파수(중간 주파수)는 수신 주파수와 국부 발진 주파수의 차이값으로 결정됩니다.
    ① [기본 공식] $f_{IF} = |f_{LO} - f_{RF}|$
    ② [숫자 대입] $f_{IF} = |1000 - 950|$
    ③ [최종 결과] $f_{IF} = 50$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 3-cycle 인스트럭션에 속하지 않는 것은?

  1. ADD
  2. LOAD
  3. STORE
  4. JUMP
(정답률: 92%)
  • 3-cycle 인스트럭션은 일반적으로 인출(Fetch), 디코딩(Decode), 실행(Execute)의 단계를 거치며 메모리 참조가 필요한 명령어가 포함됩니다. JUMP 명령어는 프로그램 카운터(PC)의 값을 직접 변경하여 실행 흐름을 바꾸는 제어 명령어로, 일반적인 데이터 처리나 메모리 참조 사이클과는 동작 방식이 다르기 때문에 3-cycle 인스트럭션에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음과 같은 진리표를 만족시키는 논리식은?

  2. 
(정답률: 78%)
  • 진리표에서 출력 $Y$가 $1$인 경우는 입력 $B=0, A=0$일 때와 $B=1, A=0$일 때입니다. 이를 논리식으로 표현하면 $\overline{A}\overline{B} + \overline{A}B$가 되며, 이는 $\overline{A}(\overline{B} + B) = \overline{A}$로 간소화됩니다. 따라서 주어진 진리표를 만족하는 식은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 블록도는 아날로그 신호를 디지털화하여 전송하기 위한 PCM 송신 블록도이다. □안에 알맞은 회로 기능을 순서대로 나열한 것은?

  1. ① 파형정형 ② 양자화 ③ 표본화
  2. ① 표본화 ② 양자화 ③ 부호화
  3. ① 표본화 ② 양자화 ③ 파형정형
  4. ① 파형정형 ② 표본화 ③ 복호화
(정답률: 95%)
  • 아날로그 신호를 디지털 신호로 변환하는 PCM(Pulse Code Modulation)의 기본 과정은 표본화 $\rightarrow$ 양자화 $\rightarrow$ 부호화 순으로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 콘형 다이나믹 스피커의 특징과 거리가 먼 것은?

  1. 진동판은 곡선형, 원추형, 포물선형이 있다.
  2. 콘지의 지료 및 만드는 방법에 따라 음질에 미묘한 영향을 끼친다.
  3. 콘지는 구경이 작을수록 저음 특성이 좋아진다.
  4. 콘지는 주파수가 높아지면 콘지 자체가 동일하게 움직이지 않고, 부분적으로 움직여서 특성이 악화된다.
(정답률: 89%)
  • 콘형 다이나믹 스피커에서 저음 특성을 좋게 하려면 진동판(콘지)의 구경이 커서 더 많은 공기를 밀어낼 수 있어야 합니다. 따라서 콘지의 구경이 작을수록 저음 특성이 좋아진다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 마이크로폰에 들어오는 음압이 각 주파수에 걸쳐서 일정한 크기일 때, 각 주파수에 대응한 출력 전압의 관계를 무엇이라 하는가?

  1. 감도
  2. 선택도
  3. 주파수특성
  4. 지향성
(정답률: 92%)
  • 입력되는 음압이 모든 주파수에서 일정할 때, 주파수 변화에 따라 출력 전압이 어떻게 변하는지를 나타내는 특성을 주파수특성이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 이미터 접지 증폭기에 대한 설명으로 옳지 않은 것은?

  1. 저주파 증폭에 많이 이용된다.
  2. 베이스 접지 증폭기보다 입력저항은 훨씬 크다.
  3. 전류증폭도와 전압증폭도가 모두 1 이상이다.
  4. 입력과 출력은 동위상이다.
(정답률: 85%)
  • 이미터 접지 증폭기는 입력 전압과 출력 전압의 위상이 $180^{\circ}$ 반전되는 특성을 가집니다.

    오답 노트
    저주파 증폭: 주로 사용됨
    입력저항: 베이스 접지보다 큼
    증폭도: 전류 및 전압 증폭도 모두 1 이상 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 priority interrupt에 대한 설명 중 옳지 않은 것은?

  1. polling 방식에는 priority가 없다.
  2. 병렬 priority interrupt 방식에는 interrupt register의 Bit 위치에 따라 priority가 결정된다.
  3. DAISY CHAIN 방식에서는 회로 결선 상태에 의해 priority가 결정된다.
  4. polling 방식의 결점은 interrupt가 많을 때 시간이 많이 소요된다.
(정답률: 89%)
  • Polling 방식은 CPU가 순차적으로 각 장치의 인터럽트 요청 여부를 확인하므로, 확인하는 순서 자체가 우선순위(Priority)가 됩니다.

    오답 노트
    병렬 priority interrupt: 레지스터 비트 위치로 결정됨
    DAISY CHAIN: 물리적 결선 순서로 결정됨
    Polling 결점: 장치가 많을수록 확인 시간이 증가함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 컴퓨터와 계측기 사이의 데이터 전송용 표준 인터페이스 규약은?

  1. RS-422
  2. RS-232C
  3. IEEE-488
  4. CENTRONICS
(정답률: 91%)
  • RS-232C는 컴퓨터의 시리얼 포트와 계측기 등 외부 장치 간의 데이터 통신을 위해 가장 널리 사용되는 표준 인터페이스 규약입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. CAD 작업시 회로도(Capture)의 설계 순서가 옳은 것은?

  1. 도면의 디자인(Schematic Design) → 부품의 참조 값 정의(Annotate) → 설계규칙 검사(Design Rules Check) → 속성의 갱신(Update Properties) → 설계도면의 저장(Save Design) → 네트리스트의 생성(Create Netlist)
  2. 도면의 디자인(Schematic Design) → 설계규칙 검사(Design Rules Check) → 부품의 참조 값 정의(Annotate) → 설계도면의 저장(Save Design) → 속성의 갱신(Update Properties) → 네트리스트의 생성(Create Netlist)
  3. 도면의 디자인(Schematic Design) → 부품의 참조 값 정의(Annotate) → 속성의 갱신(Update Properties) → 설계규칙 검사(Design RulesCheck) → 설계도면의 저장(Save Design) → 네트리스트의 생성(Create Netlist)
  4. 도면의 디자인(Schematic Design) → 속성의 갱신(Update Properties) → 설계규칙 검사 Design Rules Check) → 설계도면의 저장(Save Design) → 부품의 참조 값 정의(Annotate) → 네트리스트의 생성(CreateNetlist)
(정답률: 82%)
  • CAD 회로도 설계는 논리적 흐름에 따라 부품 배치 후 식별 번호를 부여하고, 오류를 검증한 뒤 최종적으로 네트리스트를 생성하는 순서로 진행됩니다.
    도면의 디자인(Schematic Design) → 부품의 참조 값 정의(Annotate) → 설계규칙 검사(Design Rules Check) → 속성의 갱신(Update Properties) → 설계도면의 저장(Save Design) → 네트리스트의 생성(Create Netlist) 순이 올바른 절차입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 0.1[H]의 코일과 20[Ω]의 저항의 적분회로에서 전압이 12[V]인 전지를 인가시 전류가 최종 값의 63[%]에 달할 때 시간은 몇 [ms]인가?

  1. 1[ms]
  2. 5[ms]
  3. 10[ms]
  4. 15[ms]
(정답률: 65%)
  • RL 직렬회로에서 전류가 최종 값의 $63.2\%$에 도달하는 시간은 시정수 $\tau$와 같습니다.
    ① [기본 공식]
    $$\tau = \frac{L}{R}$$
    ② [숫자 대입]
    $$\tau = \frac{0.1}{20}$$
    ③ [최종 결과]
    $$\tau = 0.005 \text{ s} = 5 \text{ ms}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 마이크로폰의 종류 중 양지향성을 갖는 것은?

  1. MC형 마이크로폰
  2. 리본형 마이크로폰
  3. 크리스털형 마이크로폰
  4. 가동코일형 마이크로폰
(정답률: 92%)
  • 리본형 마이크로폰은 얇은 금속 리본을 사용하여 전·후면에서 들어오는 소리에 동일하게 반응하는 양지향성 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 정전압 회로에서 무부하일 때의 출력전압을 VNL전부하일 때의 출력전압을 VFL 이라고 하면 부하 전압변동률은?

  2. 
(정답률: 72%)
  • 부하 전압변동률은 무부하 시 전압과 전부하 시 전압의 차이를 전부하 시 전압에 대한 비율로 나타낸 것입니다.
    $$\text{부하 전압변동률} = \frac{V_{NL} - V_{FL}}{V_{FL}} \times 100 [\%]$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 입력 잡음의 영향을 줄이기 위하여 비교기에 히스테리시스 기능을 추가한 것은?

  1. 특수 OTA
  2. 가산 증폭기
  3. 격리 증폭기
  4. 시미트 트리거
(정답률: 87%)
  • 입력 신호에 포함된 잡음으로 인해 출력이 불안정하게 변하는 현상을 방지하기 위해, 두 개의 서로 다른 임계값을 설정하는 히스테리시스 특성을 갖게 한 회로가 시미트 트리거입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 최대 컬렉터 손실에 대한 설명 중 옳은 것은?

  1. 열 저항에 비례한다.
  2. 주위온도에 비례한다.
  3. 주위온도에 반비례한다.
  4. 주위온도와 관계없다.
(정답률: 72%)
  • 트랜지스터의 최대 컬렉터 손실($P_{C\text{max}}$)은 정크션 온도와 주위 온도 사이의 온도 차이에 의해 결정됩니다. 주위 온도가 상승하면 방열 효율이 떨어져 허용 가능한 최대 손실 값이 변하며, 일반적으로 열 설계 관점에서 주위 온도 조건에 따라 손실 한계가 결정되는 비례 관계를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 명령 중 번지 필드가 필요 없는 명령은?

  1. 데이터 전송 명령
  2. 산술 명령
  3. 스킵(skip) 명령
  4. 서브루틴 call 명령
(정답률: 86%)
  • 스킵(skip) 명령은 특정 조건이 만족될 때 다음 명령어를 건너뛰는 제어 명령으로, 메모리의 특정 주소로 이동하는 것이 아니라 단순히 프로그램 카운터(PC) 값을 조정하는 방식이므로 별도의 번지 필드가 필요하지 않습니다.

    오답 노트
    데이터 전송, 산술, 서브루틴 call 명령: 모두 데이터를 가져오거나 저장할 메모리 주소 또는 분기할 주소가 필요하므로 번지 필드가 필수적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. SRAM에 대한 설명으로 옳은 것은?

  1. Access 속도가 DRAM보다 빠르다.
  2. 전력소비가 DRAM에 비해 적다.
  3. 주기적으로 재충전이 필요하다.
  4. 가격이 DRAM에 비해 싸다.
(정답률: 82%)
  • SRAM(Static RAM)은 플립플롭 회로를 사용하여 데이터를 저장하므로, 전원이 공급되는 동안 데이터가 유지되며 접근 속도가 매우 빠릅니다.

    오답 노트
    전력소비가 DRAM에 비해 적다: SRAM은 회로 구조상 전력 소비가 더 큽니다.
    주기적으로 재충전이 필요하다: 이는 DRAM의 특징(Refresh)입니다.
    가격이 DRAM에 비해 싸다: 구조가 복잡하여 DRAM보다 가격이 비쌉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 계기착륙방식(ILS) 중 수평 위치의 정확한 코스를 알려주는 로컬라이저 비컨국의 변조 주파수는?

  1. 100[Hz], 150[hz]
  2. 90[Hz], 150[Hz]
  3. 90[Hz], 120[Hz]
  4. 150[Hz], 300[Hz]
(정답률: 80%)
  • 계기착륙방식(ILS)의 로컬라이저(Localizer)는 항공기가 활주로 중심선에 정렬하도록 돕는 장치로, 좌우 방향성을 구분하기 위해 서로 다른 변조 주파수를 사용합니다.
    표준적으로 왼쪽 편차 신호는 $90\text{Hz}$, 오른쪽 편차 신호는 $150\text{Hz}$의 변조 주파수를 사용하여 수평 위치를 안내합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 논리회로와 등가인 논리회로는?

  2. 
(정답률: 79%)
  • 제시된 회로는 두 개의 AND 게이트 출력을 하나의 OR 게이트로 연결한 구조로, 논리식은 $(A \cdot B) + (C \cdot D)$가 됩니다.
    드 모르간의 법칙에 의해 $\text{OR}$ 연산은 $\text{NAND}$ 게이트들의 조합으로 변환 가능하며, 입력단에 $\text{NAND}$ 게이트를 배치하고 그 출력을 다시 $\text{NAND}$ 게이트로 연결하면 동일한 논리 결과가 도출됩니다. 따라서 가 등가 회로가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 콘덴서의 전위차와 축적된 에너지와의 관계식을 도형으로 나타내면?

  1. 직선
  2. 타원
  3. 포물선
  4. 원
(정답률: 91%)
  • 콘덴서에 축적되는 에너지 $W$와 전위차 $V$의 관계식을 분석합니다.
    에너지 공식은 다음과 같습니다.
    $$W = \frac{1}{2}CV^2$$
    에너지 $W$가 전압 $V$의 제곱에 비례하는 2차 함수 형태이므로, 이를 그래프로 나타내면 포물선이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. JK 플립플롭에서 J=1, K=1일 때 클록 펄스가 들어가면 출력 Q는?

  1. 0
  2. 1
  3. Q
  4. Q'
(정답률: 91%)
  • JK 플립플롭의 입력 조건에 따른 출력 특성을 묻는 문제입니다.
    JK 플립플롭에서 $J=1, K=1$인 상태에서 클록 펄스가 입력되면, 현재의 출력 상태 $Q$를 반전시키는 토글(Toggle) 동작이 수행되어 출력은 $Q'$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 동기식 계수기의 특징으로 옳지 않은 것은?

  1. 동작속도가 고속이다.
  2. 설계가 어렵고 불규칙적이다.
  3. 클록발진기가 별도로 필요하다.
  4. 회로가 복잡하고 주로 큰 시스템에 사용된다.
(정답률: 92%)
  • 동기식 계수기는 모든 플립플롭이 하나의 공통 클록 펄스에 의해 동시에 동작하는 회로입니다.
    동기식 계수기는 설계가 체계적이며 규칙적이라는 특징을 가집니다.

    오답 노트
    동작속도가 고속이다: 모든 플립플롭이 동시에 변하므로 빠름
    클록발진기가 별도로 필요하다: 공통 클록 공급 필요
    회로가 복잡하고 주로 큰 시스템에 사용된다: 설계 복잡도가 높음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 영상처리시스템의 입력장치에 해당하지 않는 것은?

  1. 스캐너
  2. 디지털 카메라
  3. 비디오카메라
  4. 소프트 카피
(정답률: 86%)
  • 영상처리시스템의 입력장치는 외부의 아날로그 영상을 디지털 데이터로 변환하여 시스템으로 들여보내는 장치를 말합니다.
    소프트 카피는 출력된 결과물이 종이가 아닌 모니터나 파일 형태로 나타나는 출력 형태를 의미하므로 입력장치가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 전달함수를 정의할 때 가장 옳게 나타낸 것은?

  1. 입력만을 고려한다.
  2. 모든 초기 값을 고려한다.
  3. 주파수 특성만을 고려한다.
  4. 모든 초기 값을 0으로 한다.
(정답률: 86%)
  • 전달함수는 시스템의 입력과 출력 사이의 관계를 나타내는 함수로, 시스템의 고유한 특성을 분석하기 위해 모든 초기 값을 0으로 가정하고 라플라스 변환을 수행하여 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. LC 발진기에 해당되지 않는 것은?

  1. 클랩 발진기
  2. 이상 발진기
  3. 콜피츠 발진기
  4. 하트레이 발진기
(정답률: 70%)
  • LC 발진기는 인덕터(L)와 커패시터(C)를 사용하여 특정 주파수를 생성하는 회로로, 콜피츠, 하트레이, 클랩 발진기가 이에 해당합니다. 이상 발진기는 실제 존재하는 LC 발진기 종류가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. CPU의 산술논리연산장치는?

  1. PC
  2. ACC
  3. ALU
  4. SP
(정답률: 92%)
  • ALU(Arithmetic Logic Unit)는 CPU 내에서 덧셈, 뺄셈 같은 산술 연산과 AND, OR, NOT 같은 논리 연산을 실제로 수행하는 핵심 장치입니다.

    오답 노트
    PC: 다음 실행할 명령어 주소 저장
    ACC: 연산 결과 일시 저장
    SP: 스택의 최상단 주소 저장
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 어떤 회사는 8개의 장치가 완전히 연결된 Mesh network를 가지고 있다. 필요한 케이블 수는 몇 개인가?

  1. 4
  2. 7
  3. 28
  4. 56
(정답률: 83%)
  • 완전 연결 망(Mesh Network)에서 필요한 케이블 수는 모든 장치가 서로 1:1로 연결되는 조합의 수와 같습니다.
    ① [기본 공식] $L = \frac{n(n-1)}{2}$
    ② [숫자 대입] $L = \frac{8(8-1)}{2}$
    ③ [최종 결과] $L = 28$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 오류제어방식 중 재전송 요청을 하지 않고 수신측에서 검출도니 오류를 수신측에서 정정하는 자기정정방식은?

  1. 수평 패리티 방식
  2. 군계수 검사방식
  3. 중복순환검사 방식
  4. 해밍부호 방식
(정답률: 89%)
  • 해밍부호 방식은 데이터 전송 중 발생한 오류를 수신측에서 스스로 검출하고 정정할 수 있는 전방 오류 수정(FEC) 방식의 대표적인 자기정정방식입니다.

    오답 노트
    수평 패리티, 군계수 검사, 중복순환검사 방식: 오류 검출만 가능하며 정정을 위해 재전송 요청이 필요함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 그림의 회로에서 5[Ω]의 저항에 흐르는 전류는 몇 [A]인가?

  1. 1[A]
  2. 2[A]
  3. 3[A]
  4. 4[A]
(정답률: 80%)
  • 회로가 모두 병렬로 연결되어 있으므로, $5\Omega$ 저항 양단에 걸리는 전압은 전원 전압인 $5\text{V}$와 동일합니다. 옴의 법칙을 사용하여 전류를 구합니다.
    ① [기본 공식] $I = \frac{V}{R}$
    ② [숫자 대입] $I = \frac{5}{5}$
    ③ [최종 결과] $I = 1$
    따라서 $5\Omega$ 저항에 흐르는 전류는 $1\text{A}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 마이크로컴퓨터가 수행할 수 있는 기능이 아닌 것은?

  1. 사고기능
  2. 연산기능
  3. 제어기능
  4. 기억기능
(정답률: 89%)
  • 마이크로컴퓨터는 입력된 데이터를 바탕으로 연산, 제어, 기억 기능을 수행하는 전자 장치입니다. 스스로 판단하고 생각하는 사고기능은 인간의 지적 영역이며, 컴퓨터는 정해진 프로그램(알고리즘)에 따라 동작할 뿐입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 2헤드 VCR과 4헤드 VCR의 설명으로 옳지 않은 것은? (단, VCR은 동일 기종으로 간주함)

  1. 영상신호의 기록방식은 헤드 수와 무관하게 동일하다.
  2. 표준(Standard Play) 모드에서 영상신호의 재생방식은 서로 동일하다.
  3. 표준(Standard Play) 모드에서 4헤드 방식이 2헤드 방식보다 재생 화질이 더 좋다.
  4. 일시정지(Still) 모드에서 4헤드 방식이 2헤드 방식보다 영상처리 과정이 복잡하다.
(정답률: 71%)
  • 표준(Standard Play) 모드에서는 2헤드와 4헤드 방식 모두 동일한 재생 방식을 사용하므로, 재생 화질에 차이가 없습니다. 화질의 차이는 헤드 수가 아니라 테이프의 기록 밀도나 헤드 성능에 의해 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 번지(address)를 지정해서 그 내용을 자유롭게 읽어 낼 수 있고, 써넣을 수도 있는 메모리는?

  1. ROM
  2. RAM
  3. PROM
  4. CORE
(정답률: 88%)
  • RAM(Random Access Memory)은 임의 접근 메모리로, 주소(address)를 통해 메모리의 어느 위치든 자유롭게 읽고 쓸 수 있는 휘발성 메모리입니다.

    오답 노트
    ROM, PROM: 읽기 전용 메모리로 자유로운 쓰기가 불가능함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 의 라플라스 변환을 하면? (단, X(0+)=0이다.)

  2. 
(정답률: 75%)
  • 미분방정식의 라플라스 변환 성질을 이용하여 풀이합니다. 미분항 $\frac{dX}{dt}$는 $sX(s) - X(0+)$로 변환되며, 상수 $5$는 $\frac{5}{s}$로 변환됩니다.
    ① [기본 공식] $sX(s) - X(0+) + 3X(s) = \frac{5}{s}$
    ② [숫자 대입] $sX(s) - 0 + 3X(s) = \frac{5}{s}$
    ③ [최종 결과] $X(s) = \frac{5}{s(s+3)}$
    따라서 정답은  입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 여러 개의 입ㆍ출력장치를 제어할 수 있는 채널은?

  1. I/O channel
  2. duplex channel
  3. multiplexer channel
  4. register channel
(정답률: 85%)
  • Multiplexer channel(셀렉터 채널)은 하나의 채널이 여러 개의 입출력 장치를 선택적으로 제어할 수 있는 기능을 가진 채널입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 유전가열에 대한 설명 중 옳지 않은 것은?

  1. 전원을 끊어도 가열은 계속된다.
  2. 내부가열이므로 표면의 손상이 없다.
  3. 주파수가 높을수록 전력소비도 증가한다.
  4. 유전손에 의한 전력소비는 정전용량에 비례한다.
(정답률: 79%)
  • 유전가열은 고주파 전계에 의해 유전체 내부의 분자들이 회전하며 발생하는 마찰열을 이용하는 방식입니다. 따라서 전원을 차단하면 에너지 공급이 중단되어 가열이 즉시 멈춥니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. JK 플립플롭을 이용하여 J와 K입력 사이를 NOT 게이트로 연결한 플립플롭은?

  1. RST형 플립플롭
  2. RS형 플립플롭
  3. D형 플립플롭
  4. T형 플립플롭
(정답률: 69%)
  • JK 플립플롭의 J와 K 입력단에 NOT 게이트를 연결하여 서로 반대되는 입력이 들어가게 하면, 입력 데이터가 그대로 출력으로 전달되는 D형 플립플롭이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 2진수 11110010을 16진수로 표현하면?

  1. F2
  2. 152
  3. 362
  4. 6A
(정답률: 87%)
  • 2진수를 16진수로 변환할 때는 뒤에서부터 4자리씩 끊어서 계산합니다.
    1111(2) = 15(10) = F(16)
    0010(2) = 2(10) = 2(16)
    따라서 1111 0010(2)은 F2(16)가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 초음파의 에너지를 크게 했을 때 일어나는 현상이 아닌 것은?

  1. 공동현상
  2. 산화작용
  3. 발광작용
  4. 입자의 집합작용
(정답률: 75%)
  • 초음파의 에너지가 매우 클 때 액체 내부에서 기포가 발생하는 공동현상, 화학적 산화작용, 입자의 집합작용 등이 나타나지만, 발광작용은 일반적인 초음파 에너지 증가에 따른 주된 현상이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 고주파 유전 가열에 대한 설명으로 옳지 않은 것은?

  1. 전원을 끊으면 가열은 즉시 정지하여 열의 이용이 쉽다.
  2. 고주파 용접, 음식물의 조리 등에 응용된다.
  3. 금속의 표면 가열이 쉽게 이루어진다.
  4. 전원주파수가 높을수록 분자의 방향 전환속도가 빠르게 되어 전력소비도 증가한다.
(정답률: 85%)
  • 고주파 유전 가열은 유전체 내부의 분자 운동을 이용한 가열 방식으로, 금속은 전도체이므로 유전 가열이 불가능하며 표면 가열이 쉽게 이루어진다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 콘덴서 두 극판 사이의 간격이 d[m]이고, 전압이 V[V]이다. 이 극판 사이에 전하 Q[C]의 입자 받는 힘은?

  2. 
(정답률: 80%)
  • 전하가 받는 힘은 전기장과 전하량의 곱으로 계산됩니다. 전기장은 전압을 극판 사이의 간격으로 나눈 값입니다.
    ① [기본 공식] $F = E \times Q = \frac{V}{d} \times Q$ 힘 = 전기장 × 전하량
    ② [숫자 대입] $F = \frac{V}{d} \times Q$
    ③ [최종 결과] $F = \frac{V}{d} \times Q$
    따라서 정답은  입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 같은 보빈 위에 동일한 권수로 인덕턴스 L[H]의 코일 2개를 접근해서 감고 이것을 직렬로 접속했을 때 합성 인덕턴스는? (단, 결합계수는 0.8이다.)

  1. 0.2L[H]
  2. 0.4L[H]
  3. 3.6L[H]
  4. 3.8L[H]
(정답률: 79%)
  • 두 코일이 결합되어 직렬로 접속된 경우, 합성 인덕턴스는 각 인덕턴스의 합에 상호 인덕턴스 $2M$을 더한 값입니다. 이때 상호 인덕턴스 $M = k\sqrt{L_1 L_2}$입니다.
    ① $L_{total} = L_1 + L_2 + 2k\sqrt{L_1 L_2}$
    ② $L_{total} = L + L + 2 \times 0.8 \times \sqrt{L \times L}$
    ③ $L_{total} = 3.6L$
    따라서 합성 인덕턴스는 $3.6L\text{ H}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 합성 동기신호에서 수평 동기신호를 분리하는데 사용하는 회로는?

  1. 미분회로
  2. 적분회로
  3. 디앰퍼시스회로
  4. 프리앰퍼시스회로
(정답률: 74%)
  • 합성 동기신호에서 급격한 전압 변화가 발생하는 수평 동기신호를 추출하기 위해서는 고주파 성분을 통과시키는 미분회로를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 녹음 또는 재생이라는 기계적인 방법을 거친 경우에 나타나는 현상으로 재생음이 떨리 나 탁해지는 원인이 되는 것은?

  1. S/N비
  2. 고조파 왜곡
  3. 에코(잔향)
  4. 와우플러터(wow and flutter)
(정답률: 81%)
  • 녹음 및 재생 시 테이프나 디스크의 회전 속도가 일정하지 않아 발생하는 주파수 변동 현상을 와우플러터(wow and flutter)라고 하며, 이로 인해 재생음이 떨리거나 탁하게 들리게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. V1(s)를 입력, V2(s)를 출력이라 할 때, 다음 회로의 전달함수는? (단, C1=1[F], L1=1[H]이다.)

  2. 
(정답률: 70%)
  • 전압 분배 법칙을 이용하여 출력 전압 $V_2(s)$에 대한 전달함수를 구할 수 있습니다. 커패시터 $C_1$의 임피던스는 $\frac{1}{sC_1}$이고, 인덕터 $L_1$의 임피던스는 $sL_1$입니다.
    ① [기본 공식]
    $$\frac{V_2(s)}{V_1(s)} = \frac{sL_1}{\frac{1}{sC_1} + sL_1}$$
    ② [숫자 대입]
    $$\frac{V_2(s)}{V_1(s)} = \frac{s \times 1}{\frac{1}{s \times 1} + s \times 1}$$
    ③ [최종 결과]
    $$\frac{V_2(s)}{V_1(s)} = \frac{s}{\frac{1 + s^2}{s}} = \frac{s^2}{s^2 + 1}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 레이저(laser)에 관한 설명 중 가장 옳지 않은 것은?

  1. 주파수 폭이 매우 좁은 단색광이다.
  2. 사인파의 일종으로 파장이 매우 짧다.
  3. 전자파의 유도 방출로 빛을 발생한다.
  4. 레이저의 종류에는 고체와 액체 레이저만 있다.
(정답률: 93%)
  • 레이저는 고체, 액체뿐만 아니라 기체 레이저(예: He-Ne 레이저, $CO_{2}$ 레이저) 등 다양한 매질을 사용하여 구현할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 음(소리)의 3요소 가운데 그 중 하나를 설명한 것은?

  1. 소리의 반사에 의한 간접 음이 잔향이다.
  2. 높은 주파수의 소리일수록 흡수되는 성질이 강하다.
  3. 낮은 주파수의 소리일수록 반사하는 성질이 강하다.
  4. 소리의 높이는 기본 주파수 또는 파장에 의하여 정해진다.
(정답률: 85%)
  • 소리의 3요소는 높이, 크기, 음색입니다. 이 중 소리의 높이는 파동의 진동수(주파수) 또는 파장에 의해 결정되는 물리적 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 펄스진폭변조(PAM)와 펄스위상변조(PPM)를 비교하여 설명한 것 중 옳지 않은 것은?

  1. 신호대잡음비(S/N)는 PAM쪽이 뒤떨어진다.
  2. 채널수가 같은 경우 PAM쪽이 펄스폭을 더욱 크게 할 수 있다.
  3. 두 변조방식 모두 다중통신에 적합하다.
  4. PPM이 채널수를 더 많이 할 수 있다.
(정답률: 63%)
  • PAM(펄스진폭변조)은 펄스의 위치나 폭이 고정되어 있어 PPM(펄스위상변조)보다 더 많은 채널을 효율적으로 할당할 수 있습니다. 따라서 PPM이 채널수를 더 많이 할 수 있다는 설명은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 프로토콜의 기능에 관한 설명 중 옳지 않은 것은?

  1. 엔티티간 긴 메시지를 전송할 때는 보통 전송이 용이하도록 세분화하여 전송하는 과정을 캡슐화(encapsulation)라고 한다.
  2. PDU들을 원래의 순서대로 복원하여 재조립하기 위해 PDU에 일련번호를 지정하며 수신측에서는 이 일련번호를 이용하여 순서를 재조정하는 것을 순서 결정(sequence)이라고 한다.
  3. 수신 개체는 송신 개체에서 보내는 데이터 전송량이나 전송속도 등을 조절하는데 이를 흐름 제어(flow control)라고 한다.
  4. 송신측 엔티티와 수신측 엔티티 간에 타이밍을 맞추는 기능, 즉 2개의 엔티티가 같은 상태를 유지하는 것을 동기화(synchronization)라고 한다.
(정답률: 83%)
  • 긴 메시지를 전송하기 위해 세분화하여 전송하는 과정은 세그멘테이션(segmentation)입니다. 캡슐화(encapsulation)는 데이터에 제어 정보를 담은 헤더나 트레일러를 추가하는 과정을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 검사의 분류 방법 중 검사가 행해지는 공정에 의한 분류에 속하는 것은?

  1. 관리 샘플링검사
  2. 로트별 샘플링검사
  3. 전수검사
  4. 출하검사
(정답률: 75%)
  • 검사를 어느 공정 단계에서 수행하느냐에 따른 분류로는 수입검사, 공정검사, 출하검사 등이 있으며, 이 중 출하검사가 이에 해당합니다.

    오답 노트
    전수검사, 샘플링검사: 검사 대상의 수량(범위)에 따른 분류
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 브레인스토밍(Brainstorming)과 가장 관계가 깊은 것은?

  1. 파레토도
  2. 히스토그램
  3. 회귀분석
  4. 특성요인도
(정답률: 76%)
  • 브레인스토밍을 통해 도출된 다양한 아이디어와 원인들을 체계적으로 정리하여 결과(특성)와 원인(요인)의 관계를 도식화한 것이 특성요인도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 단계여유(slack)의 표시로 옳은 것은? (단, TE는 가장 이른 예정일, TL은 가장 늦은 예정일, TF는 총 여유시간, FF는 자유여유시간 이다.)

  1. TE - TL
  2. TL - TE
  3. FF - TF
  4. TE - TF
(정답률: 76%)
  • 여유(slack)란 특정 작업이 전체 공정에 영향을 주지 않고 지연될 수 있는 최대 시간을 의미하며, 가장 늦은 예정일($TL$)에서 가장 이른 예정일($TE$)을 뺀 값으로 계산합니다.
    $$Slack = TL - TE$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. c 관리도에서 k=20인 군의 총 부적합수 합계는 58이었다. 이 관리도의 UCL, LCL을 계산하면 얼마인가?

  1. UCL = 2.90, LCL = 고려하지 않음
  2. UCL = 5.90, LCL = 고려하지 않음
  3. UCL = 6.92, LCL = 고려하지 않음
  4. UCL = 8.01, LCL = 고려하지 않음
(정답률: 69%)
  • c 관리도에서 관리한계선은 평균 부적합수($c'$)를 기준으로 $3\sigma$ 범위를 설정하여 계산합니다.
    ① [기본 공식]
    $$c' = \frac{\sum c}{k}$$
    $$UCL = c' + 3\sqrt{c'}$$
    ② [숫자 대입]
    $$c' = \frac{58}{20} = 2.9$$
    $$UCL = 2.9 + 3\sqrt{2.9}$$
    ③ [최종 결과]
    $$UCL = 8.01$$
    LCL은 계산 시 음수가 나오므로 고려하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 테일러(F.W. Taylor)에 의해 처음 도입된 방법으로 작업시간을 직접 관측하여 표준시간을 설정하는 표준시간 설정기법은?

  1. PTS법
  2. 적자료법
  3. 표준자료법
  4. 스톱워치법
(정답률: 67%)
  • 테일러(F.W. Taylor)가 창시한 과학적 관리법의 핵심으로, 스톱워치를 사용하여 실제 작업 시간을 직접 측정함으로써 표준시간을 설정하는 기법은 스톱워치법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 공정 중에 발생하는 모든 작업, 검사, 운반, 저장, 정체 등이 도식화 된 것이며 또한 분석에 필요하다고 생각되는 소요시간, 운반거리 등의 정보가 기재된 것은?

  1. 작업분석(Operation Analysis)
  2. 다중활동분석표(Multiple Activity Chart)
  3. 사무공정분석(Form Process Chart)
  4. 유통공정도(Flow Process Chart)
(정답률: 73%)
  • 유통공정도(Flow Process Chart)는 제품이나 재료가 공정을 거치는 동안 발생하는 가공, 운반, 검사, 정체, 저장의 5가지 기본 요소를 기호로 도식화하고, 여기에 소요 시간과 운반 거리 등의 상세 정보를 기록하여 분석하는 도구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
