전자기기기능장 필기 기출문제복원 (2013-07-21)

전자기기기능장
(2013-07-21 기출문제)

목록

1과목: 임의구분

1. 다음 중 명령코드가 호출된 다음 명령해독기에 들어가기 전에 명령코드를 일시 저장해 놓는 레지스터는?

  1. IX(Index Register)
  2. IR(Instruction Register)
  3. 스택 포인터(Stack Pointer)
  4. 플래그 레지스터(Flag Register)
(정답률: 66%)
  • 명령코드가 호출된 다음 명령해독기에 들어가기 전에 명령코드를 일시 저장해 놓는 레지스터는 IR(Instruction Register)입니다. 이는 명령어를 실행하기 전에 명령어를 해독하고, 필요한 데이터를 레지스터에 저장하는 과정에서 사용됩니다. 따라서 IR은 CPU에서 중요한 역할을 수행하는 레지스터 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 역률이 0.001인 콘덴서 Q의 값은?

  1. 1
  2. 10
  3. 100
  4. 1000
(정답률: 71%)
  • 역률은 콘덴서의 손실을 나타내는 지표입니다. 역률이 0.001이라는 것은 콘덴서가 매우 작은 손실만을 가진다는 것을 의미합니다. Q는 콘덴서의 품질을 나타내는 지표로, Q가 높을수록 콘덴서의 성능이 우수합니다. 따라서 역률이 매우 작은 콘덴서의 Q 값은 매우 높아집니다. 보기 중에서 Q 값이 1000인 것은 이러한 이유로 인해 선택됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 비디오 테이프의 요구 특성으로 옳지 않은 것은?

  1. 잔류 자속이 클 것
  2. S/N비가 좋을 것
  3. 항자력[Hc]이 작을 것
  4. 항자력[Hc]이 클 것
(정답률: 61%)
  • 비디오 테이프의 요구 특성으로 옳지 않은 것은 "항자력[Hc]이 작을 것"이다. 항자력[Hc]이란 자기 테이프의 자기화 후 자기화 상태를 유지하는 능력을 말하는데, 이 값이 작을수록 자기화 상태가 불안정해져서 데이터 손실이 발생할 가능성이 높아진다. 따라서 비디오 테이프는 항자력[Hc]이 높을수록 좋다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 플레밍의 왼손법칙에서 왼손가락의 모지, 인지, 중지를 서로 직각이 되게 하였을 때 각 손가락의 방향은 무엇을 가리키는가?

  1. 모지(힘의방향), 인지(자장방향), 중지(전류방향)
  2. 모지(자장방향), 인지(힘의방향), 중지(전류방향)
  3. 모지(힘의방향), 인지(전류방향), 중지(자장방향)
  4. 모지(전류방향), 인지(자장방향), 중지(힘의방향)
(정답률: 79%)
  • 플레밍의 왼손법칙은 전기기기에서 전류, 자기장, 힘의 방향을 결정하는 법칙입니다. 왼손의 모지는 힘의 방향을 가리키고, 인지는 자기장의 방향을 가리키며, 중지는 전류의 방향을 가리킵니다. 따라서 "모지(힘의방향), 인지(자장방향), 중지(전류방향)"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 디지털 정보를 저장하는 기억소자는?

  1. 플립플롭
  2. 멀티플렉서
  3. 반가산기
  4. 디코더
(정답률: 74%)
  • 플립플롭은 디지털 정보를 저장하는 기억소자입니다. 이는 입력신호를 받아서 내부적으로 저장하고, 저장된 정보를 출력신호로 내보내는 역할을 합니다. 따라서 플립플롭은 디지털 회로에서 중요한 역할을 하며, 컴퓨터 등의 디지털 시스템에서도 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 그림과 같은 선형 커패시턴스 C에 정현파 전압을 가할 때 정상 동작에 대한 설명으로 옳지 않은 것은?

  1. 전압은 전류보다 위상이 90° 뒤진다.
  2. 전압과 전류는 같은 주파수의 정현파이다.
  3. 이 회로의 용량성 리액턴스 주파수에 비례한다.
  4. 이 회로는 매우 높은 주파수 신호에 대하여는 거의 단락된 것처럼 작용한다.
(정답률: 57%)
  • 선형 커패시턴스 C는 용량성 리액턴스를 가지며, 이는 주파수에 비례한다는 것이 옳은 설명입니다. 이는 용량성 리액턴스가 1/ωC로 계산되기 때문입니다. 따라서 주파수가 증가할수록 용량성 리액턴스는 감소하게 되며, 이에 따라 전압과 전류의 위상 차이도 변화하게 됩니다. 이 회로에서는 전압이 전류보다 90° 뒤쳐지는 것이 정상 동작입니다. 또한 전압과 전류는 같은 주파수의 정현파이며, 이 회로는 매우 높은 주파수 신호에 대해서는 거의 단락된 것처럼 작용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 전원회로에 무부하시 출력전압이 100[V]이고, 부하를 연결했을 때 출력전압이 80[V]이었다면 이때 전압변동률은 몇 [%]인가?

  1. 10[%]
  2. 15[%]
  3. 20[%]
  4. 25[%]
(정답률: 73%)
  • 전압변동률은 (무부하시 출력전압-부하시 출력전압)/무부하시 출력전압 x 100 으로 계산됩니다. 따라서 (100-80)/100 x 100 = 20[%] 이지만, 문제에서는 부하를 연결했을 때의 출력전압이 주어졌으므로 이 값에 부하에 의한 전압강하를 더해줘야 합니다. 일반적으로 부하에 의한 전압강하는 전압변동률의 5% 이내로 발생하므로, 이 문제에서는 80[V] x 0.05 = 4[V] 의 전압강하가 발생한다고 가정할 수 있습니다. 따라서 전압변동률은 (100-80-4)/100 x 100 = 16[%] 입니다. 하지만 보기에서는 16[%]이 없고, 가장 가까운 값인 15[%]와 20[%] 사이에 위치한 25[%]가 정답으로 주어졌습니다. 이는 문제의 출제자가 전압강하를 5%로 고정하지 않고 다양한 상황을 고려하여 문제를 출제했기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 그림에서 입력신호 X와 Y가 어떤 조건일 때 출력 신호의 값이 1이 되는가?

  1. X=1, Y=0
  2. X=1, Y=0
  3. X=0, Y=1
  4. X=1, Y=1
(정답률: 66%)
  • AND 게이트는 입력 신호가 모두 1일 때에만 출력 신호가 1이 되므로, X=1이면서 Y=1일 때 출력 신호가 1이 됩니다. 다른 보기들은 적어도 하나의 입력 신호가 0이므로 출력 신호는 0이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 16진수 "(A6)16" 2진수로 변환하면?

  1. (10110110)2
  2. (11100110)2
  3. (10000110)2
  4. (10100110)2
(정답률: 69%)
  • 16진수 "(A6)16"은 2진수로 변환하면 "(10100110)2"이 됩니다.

    이유는 16진수에서 각 자리는 2진수 4자리로 대응되기 때문입니다.

    - A = 1010
    - 6 = 0110

    따라서 "(A6)16"은 "(10100110)2"로 변환됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 스피커의 음향효율은?

(정답률: 79%)
  • 스피커의 음향효율은 입력된 전력 중 출력되는 음향 출력의 비율을 나타내는 값입니다. 따라서 입력된 전력이 같을 때 출력되는 음향 출력이 가장 큰 스피커가 음향효율이 높다고 할 수 있습니다. 따라서 보기 중 ""이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 비디오테이프를 VCR에 넣고 재생하니 간헐적으로 화면이 상하로 떨리는 현상이 발생하였다. 다음 중 이런 현상의 원인으로 볼 수 있는 것은?

  1. 테이프에 기록된 영상신호의 휘도(Y)기록 방식이 재생방식과 다르기 때문이다.
  2. VCR의 기능 중 트래킹(Tracking) 조정 기능에 문제가 있기 때문이다.
  3. 회로에 전원이 불안정하게 공급되기 때문이다.
  4. 테이프의 이동을 주관하는 캡스턴 모터의 이상이다.
(정답률: 71%)
  • VCR은 비디오테이프의 트래킹(Tracking)을 조정하여 영상을 재생하는데, 이 기능에 문제가 있을 경우 화면이 상하로 떨리는 현상이 발생할 수 있습니다. 따라서 정답은 "VCR의 기능 중 트래킹(Tracking) 조정 기능에 문제가 있기 때문이다."입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

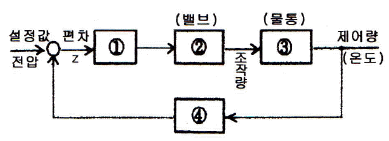

12. 그림은 공정제어의 구성도이다. 각부 ①, ②, ③, ④의 명칭이 옳은 것은?

  1. ① 조작부 ② 조절부 ③ 제어대상공정 ④ 검출
  2. ① 조절부 ② 조작부 ③ 제어대상공정 ④ 검출
  3. ① 조절부 ② 조작부 ③ 검출 ④ 제어대상공정
  4. ① 검출 ② 조작부 ③ 제어대상공정 ④ 조절부
(정답률: 58%)
  • ① 조절부: 공정을 조절하는 부분으로, 제어기와 연결되어 제어기의 명령에 따라 공정을 조절한다.

    ② 조작부: 조절부에 명령을 내리는 부분으로, 운전자가 조작하여 제어기에 명령을 전달한다.

    ③ 제어대상공정: 조절부와 조작부에 의해 제어되는 공정으로, 제어기의 명령에 따라 공정이 진행된다.

    ④ 검출: 공정에서 발생하는 데이터를 검출하는 부분으로, 검출된 데이터는 제어기에 전달되어 공정을 제어하는데 활용된다.

    따라서, 옳은 정답은 "① 조절부 ② 조작부 ③ 제어대상공정 ④ 검출"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 컴퓨터와 주변장치 사이에 데이터 전송을 수행할 때 입·출력의 준비나 완료를 나타내는 신호가 필요한 비동기식 입·출력 시스템에 널리 쓰이는 방식은?

  1. Interrupt
  2. Polling
  3. Handshaking
  4. Paging
(정답률: 78%)
  • Handshaking 방식은 입·출력 장치와 컴퓨터 간의 데이터 전송을 시작하고 끝내기 위해 서로가 준비되었는지를 확인하는 신호를 주고받는 방식입니다. 이는 데이터 전송 중에 발생할 수 있는 오류를 방지하고, 데이터 전송 속도를 조절할 수 있어서 비동기식 입·출력 시스템에서 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 fan-out이 가장 적은 논리회로는?

  1. TTL gate
  2. DTL gate
  3. RTL gate
  4. HTL gate
(정답률: 75%)
  • RTL 게이트는 fan-out이 가장 적은 논리회로입니다. 이는 RTL 게이트가 내부적으로 전류 증폭기를 사용하여 출력 신호를 증폭시키기 때문입니다. 이러한 증폭기는 fan-out을 줄이는 효과가 있습니다. 따라서 RTL 게이트는 fan-out이 적고, 속도가 빠르며, 소비 전력이 적은 장점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 그림과 같은 회로를 t=0에서 스위치 S를 닫을 때 5초 후의 전류는? (단, R=4[Ω], L=10[H]이다.)

  1. 3.67[A]
  2. 4.32[A]
  3. 6.34[A]
  4. 8.64[A]
(정답률: 43%)
  • 스위치 S가 닫히면, 전압이 갑자기 인가되어 전류가 급격하게 증가하게 된다. 이 때, 전류는 L에 의해 저항되며, 시간이 지남에 따라서 점점 감소하게 된다. 이러한 현상을 통해, L과 R이 결합된 회로에서는 시간에 따른 전류의 변화를 나타내는 다음과 같은 식을 얻을 수 있다.

    i(t) = (V/R) * (1 - e^(-Rt/L))

    여기서, V는 전압, R은 저항, L은 인덕턴스, t는 시간, e는 자연상수이다.

    따라서, t=5초일 때, i(5) = (12/4) * (1 - e^(-4*5/10)) = 4.32[A] 이다.

    따라서, 정답은 "4.32[A]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 목표값이 일정한 자동제어는?

  1. 정치제어
  2. 추치제어
  3. 서보제어
  4. 프로그램제어
(정답률: 79%)
  • 정치제어는 목표값이 일정한 자동제어입니다. 이는 제어 대상의 상태를 측정하여 목표값과 비교하여 오차를 계산하고, 이 오차를 이용하여 제어기가 제어 대상을 조작하여 목표값에 근접하도록 유지하는 방식으로 작동합니다. 이 때 목표값은 일정하게 유지되며, 제어기는 이를 유지하기 위해 필요한 작업을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 부하가 증가할 때 증폭기의 입력저항(Ri)이 감소하는 것은?

  1. CE 증폭기
  2. CC 증폭기
  3. CB 증폭기
  4. CB와 CC 증폭기
(정답률: 49%)
  • 부하가 증가하면 출력 신호의 전압이 감소하게 되고, 이는 증폭기의 입력 신호에도 영향을 미치게 됩니다. CE 증폭기는 공통 에미터 구조를 가지고 있어 입력 신호와 출력 신호가 같은 쪽으로 연결되어 있습니다. 따라서 출력 신호의 전압이 감소하면 입력 신호의 전압도 감소하게 되어 입력 저항이 감소합니다. 이와 달리 CC 증폭기와 CB 증폭기는 출력 신호와 입력 신호가 서로 다른 쪽으로 연결되어 있기 때문에 부하가 증가해도 입력 저항에 큰 영향을 미치지 않습니다. CB와 CC 증폭기는 공통 베이스 구조를 가지고 있어 입력 저항이 상대적으로 낮기 때문에 입력 저항이 감소할 가능성이 있지만, CE 증폭기보다는 적은 영향을 받습니다. 따라서 정답은 "CE 증폭기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 의 전달함수를 미분 방정식으로 표시하면?

(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 64Kbte를 액세스하려면 최소 몇 개의 어드레스 선이 필요한가?

  1. 8
  2. 12
  3. 16
  4. 20
(정답률: 82%)
  • 64Kbte는 64 x 1024 바이트이며, 1바이트는 8비트이므로 64Kbte는 64 x 1024 x 8비트입니다. 이를 이진수로 표현하면 2^16 x 8비트입니다. 따라서 최소 16개의 어드레스 선이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 파형이 오실로스코프로 측정되었을 때 위상차는?

  1. 30°
  2. 45°
  3. 60°
  4. 90°
(정답률: 78%)
  • 주기가 4ms이므로 주파수는 250Hz이다. 이 때, 위상차를 구하기 위해서는 두 신호의 주기를 비교해야 한다. 파형의 시작점에서부터 1/4 주기(1ms) 지점에서 A, B 신호가 각각 0V와 5V를 나타내므로, A 신호는 B 신호보다 1/4 주기(90°) 만큼 뒤쳐진다. 따라서, A 신호는 B 신호보다 45° 만큼 뒤쳐진다. 따라서, 정답은 "45°"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 강력한 초음파를 액체 속에 방사했을 때 일어나는 현상은?

  1. 전기왜형
  2. 압전효과
  3. 자기왜형
  4. 캐비테이션
(정답률: 74%)
  • 캐비테이션은 강력한 초음파가 액체 속에서 생성되는 공극이 폭발하면서 일어나는 현상입니다. 이 공극은 초음파의 압력이 감소함에 따라 생성되며, 폭발할 때 매우 높은 온도와 압력이 발생합니다. 이로 인해 액체 주변에 미세한 물방울이 생성되고, 이 물방울이 폭발하면서 높은 에너지를 방출합니다. 이러한 현상은 의료, 식품, 화학 등 다양한 분야에서 활용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

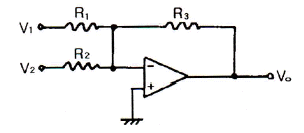

22. 다음 회로에서 출력 Vo는? (단, R1=R2=R3=R)

  1. Vo = -(V1+V2)
  2. Vo = V1+V2
  3. Vo = V1-V2
  4. Vo = -(V1-V2)
(정답률: 80%)
  • 입력 전압 Vin이 R1과 R2를 통해 분배되어 V1과 V2가 만들어진다. 이때, V1과 V2는 서로 반대 방향으로 연결되어 있으므로, V1과 V2의 합인 -(V1+V2)이 출력 Vo가 된다. 따라서 정답은 "Vo = -(V1+V2)"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 자동제어 조절계의 제어편차가 검출될 때 편차가 변화하는 속도에 비례하여 조작량을 가감하도 하는 동작은?

  1. on-off 동작
  2. 비례위치동작
  3. 미분동작
  4. 적분동작
(정답률: 68%)
  • 미분동작은 제어편차의 변화율을 측정하여 조작량을 가감하는 동작입니다. 따라서 제어편차가 변화하는 속도에 비례하여 조작량을 조절하는 것이 특징입니다. 이에 반해, on-off 동작은 제어편차가 일정 범위 내에서 유지되는 경우에만 조작을 수행하고, 비례위치동작은 제어편차와 조작량 간의 비례 관계를 이용하여 조작을 수행합니다. 적분동작은 제어편차의 누적값을 이용하여 조작을 수행하는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 논리회로를 간단히 하면?

(정답률: 60%)
  • 입력 A와 B가 모두 1일 때, AND 게이트를 통해 출력이 1이 되고, 이 출력이 OR 게이트의 입력으로 들어가면서 최종 출력이 1이 됩니다. 따라서 ""이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 인터럽트에 대한 설명 중 옳지 않은 것은?

  1. 외부장치로부터의 CPU에 대한 긴급 서비스 요청이다.
  2. 전원, 기타 기계적인 문제가 발생할 때 유용하다.
  3. 보호된 기억 영역에의 접근과 같은 프로그램상의 문제가 발생할 때도 사용된다.
  4. 컴퓨터 내에서 순간순간의 시스템 상태를 나타내는 PSW(program status word)와는 무관하다.
(정답률: 75%)
  • 컴퓨터 내에서 순간순간의 시스템 상태를 나타내는 PSW(program status word)와는 무관하다는 설명은 옳지 않습니다. 인터럽트는 PSW의 상태를 저장하고, 인터럽트 서비스 루틴이 실행된 후에는 PSW의 상태를 복원합니다. 따라서 인터럽트는 PSW와 밀접한 관련이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. CD(Compact Disc)에 사용한 변조 방식은?

  1. PCM
  2. AM
  3. FM
  4. PWM
(정답률: 90%)
  • CD에 사용한 변조 방식은 PCM(펄스 코드 변조)입니다. 이는 아날로그 신호를 디지털 신호로 변환하는 방식 중 하나로, 아날로그 신호를 일정한 시간 간격으로 샘플링하여 각 샘플링 값의 크기를 디지털 코드로 변환하는 방식입니다. 이렇게 변환된 디지털 신호가 CD에 기록되어 저장되며, 재생 시에는 다시 아날로그 신호로 변환되어 소리가 출력됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 회로의 전달함수는?

  1. 0.8
  2. 1.25
  3. 1
  4. 1.5
(정답률: 81%)
  • 전달함수는 출력값 Y를 입력값 X로 나눈 것입니다. 이 회로에서 입력값 X는 R1과 R2를 통해 들어오고, 출력값 Y는 R2를 통해 나옵니다. 따라서 전달함수는 R2/(R1+R2)가 됩니다. R1과 R2의 값이 각각 1kΩ, 2kΩ로 주어졌으므로, 전달함수는 2kΩ/(1kΩ+2kΩ) = 2/3이 됩니다. 이를 소수점으로 나타내면 0.666...이므로, 가장 가까운 보기는 0.8입니다. 따라서 정답은 0.8입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 인덕턴스 L이 0.1[H], 정전용량 C가 0.1[μF]를 직렬 접속한 회로의 공진주파수는 약 몇 [Hz]인가?

  1. 1270[Hz]
  2. 1370[Hz]
  3. 1490[Hz]
  4. 1590[Hz]
(정답률: 70%)
  • 공식 f = 1 / (2π√(LC))를 이용하여 계산합니다.

    f = 1 / (2π√(0.1[H] × 0.1[μF] × 10^-6[F/μF]))
    = 1 / (2π√(10^-8))
    = 1 / (2π × 0.0001)
    = 1 / 0.000628
    ≈ 1590[Hz]

    따라서, 정답은 "1590[Hz]" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 4[A]의 전류가 흐르는 경우 전력이 160[W]인 저항에 5[A]의 전류가 흐르면 전력은 몇 [W]인가?

  1. 150[W]
  2. 250[W]
  3. 350[W]
  4. 450[W]
(정답률: 86%)
  • 저항이 일정하므로 오옴의 법칙에 따라 전류와 전압은 비례합니다. 따라서 4[A]의 전류가 흐를 때의 전압을 V1이라고 하면, V1 × 4 = 160 이므로 V1 = 40[V]입니다. 이때 5[A]의 전류가 흐르면 전압은 V2 = 40[V]이 유지됩니다. 따라서 전력은 V2 × 5 = 200[W]입니다. 따라서 정답은 "250[W]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 전가산기에 3가지 입력 A, B, Cn-1이 가해지면 합의 출력 Sn은?

  1. A+B+Cn-1
  2. A⊕AB+Cn-1
  3. A⊕AB⊕Cn-1
  4. AㆍBㆍCn-1
(정답률: 76%)
  • 전가산기는 3개의 입력(A, B, Cn-1)을 받아서 2개의 출력(Sn, Cn)을 내보내는 회로입니다.

    Sn은 A, B, Cn-1의 합을 2진수로 표현한 값입니다. 따라서 Sn은 A+B+Cn-1이 됩니다.

    하지만 전가산기는 자리올림(Carry)을 고려해야 합니다. Cn은 A, B, Cn-1의 자리올림 값입니다.

    전가산기에서 자리올림이 발생하는 경우는 A와 B, 혹은 B와 Cn-1, 혹은 Cn-1와 A가 모두 1인 경우입니다. 이 경우 자리올림이 발생하므로 Cn은 1이 됩니다.

    자리올림이 발생하지 않는 경우는 A와 B, 혹은 B와 Cn-1, 혹은 Cn-1와 A 중에서 하나 이상이 0인 경우입니다. 이 경우 자리올림이 발생하지 않으므로 Cn은 0이 됩니다.

    따라서 Sn은 A+B+Cn-1이고, Cn은 A와 B, 혹은 B와 Cn-1, 혹은 Cn-1와 A가 모두 1인 경우에만 1이 되므로, Sn과 Cn을 고려하여 보기를 살펴보면 A⊕AB⊕Cn-1이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 프로그램상의 명령문에 대한 모든 연산을 수행하는 장치가 아닌 것은?

  1. 누산기
  2. 가산기
  3. 프로그램 카운터
  4. 상태 레지스터
(정답률: 67%)
  • 프로그램 카운터는 다른 장치들과 달리 명령어의 주소를 저장하고 다음에 실행할 명령어의 위치를 가리키는 역할을 하기 때문에 연산을 수행하는 장치가 아닙니다. 따라서 프로그램 카운터가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

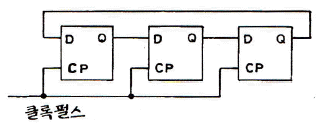

32. 다음 논리회로를 무엇이라 하는가?

  1. 3단 존슨 카운터
  2. 8진 동기 카운터
  3. 3단 링 카운터
  4. 8진 비동기 카운터
(정답률: 62%)
  • 이 논리회로는 3개의 논리 회로가 연결된 형태로, 각각의 회로는 1비트를 카운트합니다. 이러한 회로가 3개 연결되어 있으므로, 전체적으로는 3비트를 카운트하는 카운터입니다. 이 중에서도, 각 회로가 연결된 형태가 링 형태이므로 "링 카운터"라고 부릅니다. 따라서, 이 논리회로는 "3단 링 카운터"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 ( ) 안에 알맞은 것은?

  1. ⓐ 유도, ⓑ 유전
  2. ⓐ 와류, ⓑ 유전
  3. ⓐ 표면, ⓑ 내부
  4. ⓐ 선택, ⓑ 표면
(정답률: 77%)
  • 이미지에서 보이는 것은 전자기장에 의해 유도된 전하가 존재하는 것으로, 이는 외부에서 가해지는 전자기장에 의한 영향이므로 "ⓐ 유도"가 맞습니다. 반면에 유전체 내부에서 전하가 이동하는 것은 "ⓑ 유전"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 555 타이머 회로의 출력에서는 방형파가 얻어진다. 이 방형파의 펄스폭을 일정하게 유지하면서 주파수를 높이려면 어떤 소자를 어떻게 조절해야 하는가?

  1. 저항 R1을 감소
  2. 저항 R2를 감소
  3. 콘덴서 CT를 감소
  4. 다이오드 D를 제거
(정답률: 75%)
  • 555 타이머 회로에서 출력의 주기는 R1과 C1에 의해 결정되고, 펄스폭은 R2와 C1에 의해 결정된다. 따라서 주파수를 높이면서 펄스폭을 일정하게 유지하려면 R1과 C1은 그대로 두고, R2를 감소시켜야 한다. 이는 R2가 작아지면 펄스폭이 짧아지기 때문이다. 따라서 정답은 "저항 R2를 감소"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 디지털 신호에서 표본화정리(샘플링주파수)로 원신호를 재생할 수 있는 식은? (단, fs는 샘플링주파수, f0는 원신호주파수이다.)

  1. fs < 1/2 f0
  2. fs ≤ 1/2 f0
  3. fs ≤ 2 f0
  4. fs ≥ 2 f0
(정답률: 54%)
  • 디지털 신호에서 표본화정리에 따라 원신호를 재생할 수 있는 조건은 샘플링주파수(fs)가 원신호주파수(f0)의 2배 이상이어야 한다는 것입니다. 이유는 샘플링주파수가 원신호주파수의 2배 이상이면, 남아있는 주파수 대역폭이 0이 되어 정보의 손실이 없기 때문입니다. 만약 샘플링주파수가 원신호주파수의 절반보다 작으면, 남아있는 주파수 대역폭이 0이 되지 않아 정보의 손실이 발생합니다. 따라서 "fs ≥ 2 f0"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. JFET에서 IDSS = 4[mA], VP = -2.5[V], VGS = -0.5[V]인 경우 드레인 전류 ID는 약 몇 [mA]인가?

  1. 1.5
  2. 2.6
  3. 5
  4. 7
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 자료의 주소, 주소를 구하는데 필요한 피연산자 또는 데이터를 주소부에 나타내는 것은?

  1. IR
  2. ID
  3. 오퍼랜드
  4. OP 코드
(정답률: 67%)
  • 주소를 구하는데 필요한 데이터를 나타내는 것이 오퍼랜드입니다. 오퍼랜드는 연산자가 작동할 데이터를 지정하는 피연산자를 가리키는 용어로, 주소를 구하는데 필요한 데이터를 나타내기 때문에 오퍼랜드가 정답입니다. IR은 명령어 레지스터, ID는 명령어 해독기, OP 코드는 연산 코드를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 전기적으로 연결된 두 장치에서 데이터를 교환할 때 동기를 맞추기 위해 신호를 주고받는 것은?

  1. 폴링
  2. OP 코드
  3. 프로토콜
  4. 핸드쉐이킹
(정답률: 70%)
  • 핸드쉐이킹은 두 장치 간에 데이터를 교환하기 전에 동기를 맞추기 위해 신호를 주고받는 과정을 말합니다. 이 과정에서 각 장치는 상대방이 준비되었는지 확인하고, 데이터를 보내거나 받을 준비가 되었음을 알리는 신호를 주고받습니다. 따라서 핸드쉐이킹은 데이터 통신에서 중요한 역할을 하며, 데이터 전송의 안정성과 신뢰성을 보장합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. CPU의 시스템 버스 상에 여러 개의 입·출력 장치가 연결되어 있을 때 인터럽트가 가해지면 CPU는 입·출력 장치를 하나씩 순차적으로 점검하여 인터럽트를 요구한 입·출력 장치를 찾아내는 방법은?

  1. mask interrupt
  2. vector interrupt
  3. polling interrupt
  4. daisy chain
(정답률: 78%)
  • CPU가 입·출력 장치를 하나씩 순차적으로 점검하여 인터럽트를 요구한 입·출력 장치를 찾아내는 방법을 "polling interrupt"라고 합니다. 이는 CPU가 인터럽트를 처리하기 위해 주기적으로 입·출력 장치를 점검하는 방식으로, 모든 입·출력 장치를 동시에 점검하지 않고 하나씩 순차적으로 점검하기 때문에 처리 속도가 느릴 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 직접 액세스 기억장치가 아닌 것은?

  1. 자기디스크
  2. 자기드럼
  3. 자기 데이털 셀
  4. 자기테이프
(정답률: 60%)
  • 자기테이프는 직접 액세스 기억장치가 아닙니다. 이는 순차적으로 데이터를 읽고 쓰는 방식으로 작동하기 때문입니다. 따라서 특정 위치에 직접 액세스하여 데이터를 읽고 쓸 수 없습니다. 반면 자기디스크, 자기드럼, 자기 데이털 셀은 직접 액세스 기억장치입니다. 이들은 특정 위치에 직접 액세스하여 데이터를 읽고 쓸 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 푸시풀 증폭기에서 교차 일그러짐(cross-over distortion)이 일어나기 쉬운 증폭기는?

  1. A급 증폭기
  2. B급 증폭기
  3. C급 증폭기
  4. AB급 증폭기
(정답률: 78%)
  • 교차 일그러짐은 출력 신호가 양 극성과 음 극성으로 전환될 때 발생하는데, B급 증폭기는 출력 신호가 0V 근처에서 전환되기 때문에 교차 일그러짐이 발생하기 쉽습니다. A급 증폭기와 AB급 증폭기는 교차 일그러짐이 발생하지 않도록 설계되어 있고, C급 증폭기는 교차 일그러짐이 발생하지만 출력 신호가 작은 경우에만 사용되기 때문에 큰 문제가 되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 재생용 EQ(Equalizer) 회로의 특성으로 옳은 것은?

  1. 저역과 중역의 이득을 올린다.
  2. 중역과 고역의 이득을 올린다.
  3. 저역의 이득을 낮추고, 고역의 이득을 올린다.
  4. 저역의 이득을 높이고, 고역의 이득을 낮춘다.
(정답률: 84%)
  • 정답은 "저역의 이득을 높이고, 고역의 이득을 낮춘다." 입니다.

    재생용 EQ 회로는 주파수 대역별로 음량을 조절하는 회로입니다. 이 때, 저역은 낮은 주파수 대역을, 고역은 높은 주파수 대역을 의미합니다. 따라서, 저역의 이득을 높이면 낮은 주파수 대역의 음량이 높아지고, 고역의 이득을 낮추면 높은 주파수 대역의 음량이 낮아지게 됩니다. 이는 전체적으로 음악의 밸런스를 맞추는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 극수가 6극인 50[Hz]용 3상 유도전동기가 있다. 슬립이 4[%]일 때 이 전동기의 회전수는 몇 [rpm]인가?

  1. 940
  2. 960
  3. 980
  4. 1000
(정답률: 85%)
  • 유도전동기의 회전수는 다음과 같이 계산할 수 있습니다.

    n = (120f / p) * (1 - s)

    여기서 n은 회전수, f는 주파수, p는 극수, s는 슬립입니다.

    주어진 문제에서는 극수가 6극, 주파수가 50[Hz], 슬립이 4[%]이므로,

    n = (120 * 50 / 6) * (1 - 0.04) = 960

    따라서 정답은 "960"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. PPM파를 복조하여 신호파를 꺼내려면?

  1. 저역여파기를 통과시킨다.
  2. PAM이나 PWM으로 변환하여 저역 여파기를 통과시킨다.
  3. 가산회로를 통과시킨 후 clipper 회로를 통과시키고 여파기를 통과시킨다.
  4. PAM하여 고역 여파기를 통과시켜 clip한다.
(정답률: 60%)
  • PPM은 펄스 폭 변조 방식으로, 신호를 펄스 폭으로 변조하여 전송하는 방식입니다. 이를 복조하기 위해서는 PAM이나 PWM으로 변환하여 저역 여파기를 통과시켜야 합니다. 이유는 PAM이나 PWM으로 변환하면 신호가 아날로그 신호로 변환되기 때문에, 이를 저역 여파기를 통과시키면 원래의 신호를 복원할 수 있기 때문입니다. 따라서, PAM이나 PWM으로 변환하여 저역 여파기를 통과시키는 것이 가장 효과적인 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 차동증폭회로에서 차동전압이득이 10000이고 동상전압이득이 0.1일 때 공통성분제거비(CMRR) ?

  1. 80[dB]
  2. 100[dB]
  3. 120[dB]
  4. 140[dB]
(정답률: 71%)
  • 차동증폭회로에서 공통모드 신호는 차단되고 차동모드 신호만 증폭되어 출력되어야 합니다. 이를 나타내는 지표가 공통모드 억제비(CMRR)입니다. CMRR은 차동전압이득과 동상전압이득의 비로 나타낼 수 있습니다. 따라서 CMRR = 20log(차동전압이득/동상전압이득)으로 계산할 수 있습니다.

    여기서 차동전압이득이 10000이고 동상전압이득이 0.1이므로, CMRR = 20log(10000/0.1) = 20log(100000) = 100[dB]입니다. 따라서 정답은 "100[dB]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 슈퍼헤테로다인 수신기에 고주파 증폭회로를 부가하면?

  1. 감도가 나빠진다.
  2. 선택도가 좋아진다.
  3. 영상신호 방해가 증가한다.
  4. 신호대 잡음비가 낮아진다.
(정답률: 75%)
  • 슈퍼헤테로다인 수신기는 다양한 주파수의 신호를 수신할 수 있기 때문에 선택도가 중요합니다. 고주파 증폭회로를 부가하면 원하는 주파수를 더욱 강화시키고, 다른 주파수의 신호를 더욱 약화시키기 때문에 선택도가 좋아집니다. 따라서, 고주파 증폭회로를 부가하면 선택도가 좋아지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. N형 반도체를 만들기 위해 사용하는 불순물이 아닌 것은?

  1. P
  2. As
  3. Ga
  4. Sb
(정답률: 76%)
  • N형 반도체를 만들기 위해서는 전자를 추가할 불순물인 도너 불순물이 필요합니다. 따라서 "Ga"는 N형 반도체를 만들기 위해 사용하는 불순물이 아닙니다. "P", "As", "Sb"는 모두 도너 불순물로서 N형 반도체를 만드는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 유전가열로 가열할 수 없는 것은?

  1. 구리
  2. 플라스틱
  3. 비닐제품
  4. 베니어판
(정답률: 77%)
  • 구리는 전기를 잘 전도하는 금속으로, 유전체가 아닌 도체이기 때문에 유전가열로 가열할 수 없습니다. 유전가열은 전기가 통하지 않는 유전체에 전자기파를 가해 열을 발생시키는 방식으로 작동하기 때문입니다. 따라서 구리는 유전가열로 가열할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 컬러텔레비전 방송 방식이 아닌 것은?

  1. NTSC
  2. DTS
  3. PAL
  4. SECAM
(정답률: 56%)
  • DTS는 음향 포맷으로, 컬러텔레비전 방송 방식이 아닙니다. NTSC, PAL, SECAM은 모두 컬러텔레비전 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 음원으로부터 방사된 음파의 성질의 작용 중 가장 옳지 않은 것은?

  1. 투과 작용
  2. 반사 작용
  3. 간섭 작용
  4. 회전 작용
(정답률: 78%)
  • 음원으로부터 방사된 음파의 성질 중 가장 옳지 않은 것은 "회전 작용"입니다. 이는 일반적으로 음파의 성질로 알려져 있지 않으며, 음파의 전파 방향을 회전시키는 작용은 존재하지 않습니다. 따라서, 회전 작용은 옳지 않은 보기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 반도체 레이저 재료로 주로 사용되는 것은?

  1. Ge
  2. Si
  3. GaAs
  4. CO2
(정답률: 81%)
  • 반도체 레이저는 반도체 소자에서 발생하는 빛을 이용하여 레이저를 만드는데, 이때 사용되는 반도체 레이저 재료는 반도체 소자의 특성을 가지고 있어야 합니다. 그 중에서도 GaAs는 다른 보기들에 비해 높은 이온화 에너지와 작은 유전 상수를 가지고 있어, 높은 효율로 레이저를 발생시킬 수 있기 때문에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

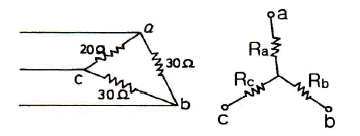

52. 그림과 같이 △결선의 20[Ω]의 저항기를 30[Ω]으로 변경하여 Y결선으로 변환했을 때 Rc의 값은?

  1. 10[Ω]
  2. 11.2[Ω]
  3. 15[Ω]
  4. 20[Ω]
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 중 정보를 기록, 삭제할 때 LIFO 동작을 하는 것은?

  1. RAM
  2. ROM
  3. QUEUE
  4. STACK
(정답률: 80%)
  • 정보를 기록, 삭제할 때 LIFO 동작을 하는 것은 "STACK" 입니다. 이는 스택이 데이터를 저장할 때 가장 최근에 추가된 데이터가 가장 먼저 삭제되는 구조를 가지기 때문입니다. 이러한 구조는 후입선출(LIFO, Last-In-First-Out) 구조로도 알려져 있습니다. 따라서 스택은 데이터를 기록하고 삭제할 때 가장 최근에 추가된 데이터를 우선적으로 처리하는데 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 스피커의 구조에서 진동계에 속하지 않은 것은?

  1. Voice coil
  2. Yoke
  3. Damper
  4. Cone
(정답률: 76%)
  • 스피커의 구조에서 진동계는 소리를 발생시키는 핵심 부품으로, 보통 보이스 코일, 다이어프램, 콘 등이 속합니다. 하지만 요크는 보이스 코일을 안정적으로 유지하고 전자기장을 형성하는 역할을 하기 때문에 진동계에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 작업방법 개선의 기본 4원칙을 표현한 것은?

  1. 층별 - 랜덤 - 재배열 - 표준화
  2. 배제 - 결합 - 랜덤 - 표준화
  3. 층별 - 랜덤 - 재배열 - 단순화
  4. 배제 - 결합 - 재배열 - 단순화
(정답률: 52%)
  • 작업방법 개선의 기본 4원칙은 "배제 - 결합 - 재배열 - 단순화" 입니다. 이유는 다음과 같습니다.

    1. 배제: 불필요한 작업이나 과정을 제거하여 작업의 효율성을 높입니다.
    2. 결합: 작업을 연결하여 작업의 흐름을 개선하고 작업간의 의존성을 줄입니다.
    3. 재배열: 작업의 순서나 위치를 변경하여 작업의 효율성을 높입니다.
    4. 단순화: 작업을 간단하게 만들어 작업의 오류를 줄이고 작업의 효율성을 높입니다.

    따라서, 이 중에서 "배제 - 결합 - 재배열 - 단순화"가 작업방법 개선의 기본 4원칙으로 선택됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 이항분포(Binomial distribution)의 특징에 대한 설명으로 옳은 것은?

  1. P = 0.01일 때는 평균치에 대하여 좌·우 대칭이다.
  2. P ≤ 0.1이고, nP = 0.1~10일 때는 포아송 분포에 근사한다.
  3. 부적합품의 출현 개수에 대한 표준편차는 D(x) = nP이다.
  4. P ≤ 0.5이고, nP ≤ 5일 때는 정규 분포에 근사한다.
(정답률: 54%)
  • 이항분포는 이진 분류 문제에서 성공과 실패의 확률을 계산하는 분포이다. 이 때, 시행 횟수 n과 성공 확률 P에 따라 분포의 모양이 결정된다.

    따라서, P ≤ 0.1이고, nP = 0.1~10일 때는 포아송 분포에 근사한다는 것은 시행 횟수가 많지 않고, 성공 확률이 낮은 경우에는 이항분포를 포아송 분포로 근사할 수 있다는 것을 의미한다. 이는 이항분포의 확률 질량 함수가 포아송 분포의 확률 질량 함수와 유사해지기 때문이다.

    따라서, 이항분포에서 P ≤ 0.1이고, nP = 0.1~10일 때는 포아송 분포를 사용하여 계산할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 제품공정도를 작성할 때 사용되는 요소(명칭)가 아닌 것은?

  1. 가공
  2. 검사
  3. 정체
  4. 여유
(정답률: 68%)
  • 가공, 검사, 정체는 제품공정도 작성 시 필수적으로 고려해야 하는 요소이지만, 여유는 선택적으로 고려할 수 있는 요소이기 때문에 정답이 됩니다. 여유는 제품 생산 시 예상치 못한 상황에 대비하여 일정한 여유 시간이나 자재 등을 확보하는 것을 의미합니다. 이는 생산 과정에서 발생할 수 있는 문제를 예방하고 생산 일정을 안정적으로 유지하기 위해 고려되는 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 예방보전(Preventive Maintenance)의 효과가 아닌 것은?

  1. 기계의 수리비용이 감소한다.
  2. 생산시스템의 신뢰도가 향상된다.
  3. 고장으로 인한 중단시간이 감소한다.
  4. 잦은 정비로 인해 제오원단위가 증가한다.
(정답률: 76%)
  • 잦은 정비로 인해 제오원단위가 증가한다는 것은 예방보전을 너무 과도하게 시행하여 기계의 운영시간이 감소하고, 이에 따라 생산량이 감소하여 제조원가가 증가하는 것을 의미합니다. 따라서, 예방보전의 효과가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 모집단으로부터 공간적, 시간적으로 간격을 일정하게 하여 샘플링하는 방식은?

  1. 단순랜덤샘플링(simple random sampling)
  2. 2단계샘플링(two-stage sampling)
  3. 취락샘플링(cluster sampling)
  4. 계통샘플링(systematic sampling)
(정답률: 69%)
  • 계통샘플링은 모집단을 일정한 간격으로 나누어 각 구간에서 하나의 표본을 추출하는 방식입니다. 이 방식은 샘플링 과정에서 무작위성을 보장하면서도 시간과 비용을 절약할 수 있어 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 부적합수 관리도를 작성하기 위해 Σc=559, Σn=222를 구하였다. 시료의 크기가 부분군마다 일정하지 않기 때문에 u 관리도를 사용하기로 하였다. n=10일 경우 u 관리도의 UCL 값은 약 얼마인가?

  1. 4.023
  2. 2.518
  3. 0.502
  4. 0.252
(정답률: 48%)
  • u 관리도의 UCL 값은 다음과 같이 계산된다.

    UCL = ū + 3σ/√n

    여기서 ū는 평균값, σ는 표준편차, n은 시료의 크기이다.

    주어진 정보에서는 Σc와 Σn만 주어졌기 때문에, 이를 이용하여 ū와 σ를 구해야 한다.

    ū = Σc/Σn = 559/222 ≈ 2.517

    σ² = (Σc² - Σc²/Σn) / (Σn - 1) = (312,481 - 3,121.5) / 221 ≈ 1,408.5

    σ = √1,408.5 ≈ 37.54

    따라서, n=10일 경우 u 관리도의 UCL 값은 다음과 같이 계산된다.

    UCL = 2.517 + 3(37.54)/√10 ≈ 4.023

    따라서, 정답은 "4.023"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
