전자기능장 필기 기출문제복원 (2014-04-06)

전자기능장 2014-04-06 필기 기출문제 해설

이 페이지는 전자기능장 2014-04-06 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전자기능장
(2014-04-06 기출문제)

목록

1과목: 임의구분

1. 다음 중 지구 주위의 궤도를 선회하는 인공위성을 이용하여 마이크로웨이브 통신의 중계 역할을 하며 전화 및 TV방송 신호 등의 통신에 사용되는 방식을 무엇이라 하는가?

  1. FS 통신
  2. 다중 통신
  3. 데이터 통신
  4. 위성 통신
(정답률: 96%)
  • 인공위성을 중계기로 사용하여 마이크로웨이브 통신을 수행하며, 광범위한 지역에 전화나 TV 방송 신호를 전송하는 방식은 위성 통신입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 어떤 회로의 피상전력이 20[kVA], 유효전력이 12[kW]일 때 이 회로의 무효율은?

  1. 0.1
  2. 0.8
  3. 0.6
  4. 0.2
(정답률: 79%)
  • 피상전력과 유효전력을 알 때, 무효전력을 먼저 구한 뒤 피상전력에 대한 무효전력의 비율인 무효율을 계산합니다.
    ① [기본 공식] $\sin \theta = \frac{Q}{S}$ 무효율 = 무효전력 / 피상전력
    ② [숫자 대입] $\sin \theta = \frac{\sqrt{20^{2} - 12^{2}}}{20}$
    ③ [최종 결과] $\sin \theta = 0.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 논리식을 만족하는 논리회로는?

(정답률: 80%)
  • 제시된 논리식 $Z = \overline{AB + \overline{C}}$를 분석하면, 먼저 $A$와 $B$의 AND 연산 결과와 $C$의 NOT 연산 결과($\overline{C}$)를 OR 연산한 후, 전체 결과에 다시 NOT을 취하는 구조입니다.
    이는 NAND 게이트의 특성을 활용하여 구현되며, $\overline{C}$와 $AB$의 결과를 입력으로 받는 NAND 게이트 회로인 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 그림과 같은 회로에서 AB 단자에 v=Vm sinωt[V]를 공급했을 때, AC 양단의 전압은?

  1. 2Vm
  2. 3Vm
  3. 4Vm
  4. 5Vm
(정답률: 82%)
  • 제시된 회로 에서 다이오드의 동작 상태와 커패시터의 전하 이동을 분석하면, AC 양단에는 입력 전압 $V_m$의 3배에 해당하는 전압이 유도됩니다.
    $$\text{전압} = 3V_m$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 어떤 전력증폭기의 직류공급 전압이 10[V], 400[mA]일 때 부하에서 출력전력이 2.8[W]이었다면 증폭기의 효율은 몇 [%]인가?

  1. 54[%]
  2. 62[%]
  3. 70[%]
  4. 80[%]
(정답률: 68%)
  • 증폭기의 효율은 공급된 총 전력 대비 부하로 출력된 전력의 비율로 계산합니다.
    ① [기본 공식] $\eta = \frac{P_{out}}{V_{cc} \times I_{cc}} \times 100$
    ② [숫자 대입] $\eta = \frac{2.8}{10 \times 0.4} \times 100$
    ③ [최종 결과] $\eta = 70$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. CAD에서 도면을 작성할 때 3가지 도면으로 구분한다. 다음 중 3가지 도면에 속하지 않는 것은?

  1. 단일 도면
  2. 평면 도면
  3. 계층 도면
  4. 스케치 도면
(정답률: 87%)
  • CAD 도면 작성 시 일반적으로 단일 도면, 평면 도면, 계층 도면의 3가지 체계로 구분하여 관리합니다. 스케치 도면은 정식 도면 구분 체계에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 정(正) 논리 AND 게이트와 등가인 부(負) 논리 게이트는?

(정답률: 64%)
  • 드 모르간의 법칙에 의해 정논리 AND 게이트는 입력과 출력 모두에 반전(NOT)이 적용된 부논리 OR 게이트와 등가입니다. 따라서 입력단과 출력단에 모두 버블이 있는 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 주소 지정 방식 중 속도(speed) 문제로 볼때 가장 빠른 것은?

  1. direct address
  2. indirect address
  3. calculated address
  4. immediate address
(정답률: 80%)
  • Immediate address(즉시 주소 지정 방식)는 명령어 자체에 실제 데이터(피연산자)가 포함되어 있어, 메모리에 접근하는 과정 없이 즉시 데이터를 사용할 수 있으므로 속도가 가장 빠릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 일정 진폭 및 위상을 상호 변환하여 신호를 싣는 변조 방식은?

  1. QAM
  2. FSK
  3. PSK
  4. ASK
(정답률: 82%)
  • QAM(직교 진폭 변조)은 반송파의 진폭(Amplitude)과 위상(Phase)을 동시에 변화시켜 데이터를 전송하는 변조 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 펄스의 상승부분에서 진동의 정도를 말하며 높은 주파수 성분에 공진하기 때문에 생기는 것은?

  1. 링깅
  2. 새그
  3. 라운딩
  4. 오버슈트
(정답률: 89%)
  • 링깅은 펄스의 상승 또는 하강 부분에서 높은 주파수 성분이 공진하여 발생하는 진동 현상을 의미합니다.

    오답 노트
    새그: 펄스 상단 부분이 전압 강하로 인해 움푹 들어가는 현상
    라운딩: 펄스의 모서리가 둥글게 변하는 현상
    오버슈트: 신호가 목표값을 초과하여 튀어 오르는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 가청주파수 대역을 20[Hz]-20[kHz]라고 할 때 아날로그 신호를 디지털로 변환하기 위한 최저 표본화 주파수는 몇 [kHz]인가?

  1. 10
  2. 20
  3. 40
  4. 80
(정답률: 89%)
  • 나이퀴스트(Nyquist) 표본화 정리에 따라, 신호를 완벽하게 복원하기 위한 최저 표본화 주파수는 신호가 가진 최고 주파수의 2배가 되어야 합니다.
    ① [기본 공식] $f_s = 2 \times f_{max}$ 표본화 주파수 = 2 × 최고 주파수
    ② [숫자 대입] $f_s = 2 \times 20\text{ kHz}$
    ③ [최종 결과] $f_s = 40\text{ kHz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. R-L-C 공진 회로에 대한 설명 중 옳은 것은?

  1. 병렬공진시에 최대의 전류가 흐른다.
  2. 직렬공진시에 전압확대비 Q=R/wL이다.
  3. 직렬공진시 임피던스는 최소가 된다.
  4. 직렬공진시 전류는 전압보다 위상이 늦다.
(정답률: 87%)
  • 직렬공진 시에는 유도 리액턴스와 용량 리액턴스가 서로 상쇄되어 임피던스가 순수 저항 성분만 남게 되므로 최소가 됩니다.

    오답 노트
    병렬공진시 최대의 전류가 흐른다: 임피던스가 최대가 되어 전류는 최소가 됨
    직렬공진시에 전압확대비 $Q=R/wL$: $Q = \frac{wL}{R}$가 올바른 식임
    직렬공진시 전류는 전압보다 위상이 늦다: 전압과 전류의 위상이 같음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 그림과 같은 회로의 전달함수는?

  1. 0.4
  2. 0.5
  3. 0.6
  4. 0.7
(정답률: 81%)
  • 전압 분배 법칙을 이용하여 입력 전압 $e_i$에 대한 출력 전압 $e_o$의 비율을 구합니다.
    ① [기본 공식] $H = \frac{R_2}{R_1 + R_2}$
    ② [숫자 대입] $H = \frac{30}{20 + 30}$
    ③ [최종 결과] $H = 0.6$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 무선수신기에서 발생하는 잡음이 외부 잡음인지 내부 잡음인지 판정하는 방법으로 가장 적합한 것은?

  1. 안테나를 떼어 본다.
  2. 어스선을 뽑아 본다.
  3. 국부발진 트랜지스터를 떼어 본다.
  4. 고주파 증폭 트랜지스터를 떼어 본다.
(정답률: 90%)
  • 안테나를 제거했을 때 잡음이 사라지면 외부에서 유입된 외부 잡음이고, 안테나를 제거해도 잡음이 계속되면 수신기 내부 회로에서 발생한 내부 잡음으로 판정할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 고주파 자계 중에 놓인 도체에 생기는 와전류손(渦電流損)에 의한 발열 방식은?

  1. 초음파가열
  2. 유전가열
  3. 유도가열
  4. 저항가열
(정답률: 89%)
  • 고주파 자계에 의해 도체 내부에 와전류(Eddy Current)가 발생하고, 이 전류에 의한 저항 손실로 열이 발생하는 방식이 유도가열입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 인터럽트 처리에서 I/O 장치들의 우선순위를 지정하는 이유는?

  1. 인터럽트 발생 빈도를 확인하기 위하여
  2. 인터럽트 처리 루틴의 주소를 알기 위하여
  3. CPU가 하나 이상의 인터럽트 처리를 처리하지 못하게 하기 위하여
  4. 여러 개의 인터럽트 요구들이 동시에 들어올 때 그들 중 하나를 택하기 위하여
(정답률: 91%)
  • 여러 개의 인터럽트 요구가 동시에 발생했을 때, CPU가 어떤 장치의 요청을 먼저 처리할지 결정하기 위해 우선순위를 지정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. T-Flip Flop의 명칭에 대한 설명으로 옳은 것은?

  1. Time의 T를 사용한 T-FF 이다.
  2. Transistor의 T를 사용한 T-FF 이다.
  3. Toggle의 T를 사용한 T-FF 이다.
  4. Tuning의 T를 사용한 T-FF 이다.
(정답률: 89%)
  • T-Flip Flop의 T는 Toggle의 약자로, 입력이 1일 때마다 출력 상태가 반전(Toggle)되는 특성을 가진 플립플롭을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 가동코일형 다이내믹 마이크로폰의 구성요소가 아닌 것은?

  1. 진동판
  2. 영구자석
  3. 고정전극
  4. 보이스 코일
(정답률: 80%)
  • 가동코일형 마이크로폰은 진동판의 떨림이 보이스 코일을 움직여 영구자석의 자기장 내에서 전압을 유도하는 원리를 이용합니다. 고정전극은 콘덴서형 마이크로폰의 구성요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 생체전기신호 계측에 관한 사항에 대하여 서로 짝이 잘못 이루어진 것은?

  1. 근전도 - ENG(Electronystagmogram)
  2. 심전도 - ECG(Electrocardiogram)
  3. 뇌전도 - EEG(Electroencephalogram)
  4. 망막전도 - ERG(Electroretinogram)
(정답률: 76%)
  • 생체전기신호의 명칭과 약어의 올바른 연결을 묻는 문제입니다. 근전도는 근육의 전기적 활동을 측정하는 것으로 EMG(Electromyogram)라고 합니다.

    오답 노트
    ENG(Electronystagmogram): 안진도
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 테이프 리코더에서 평탄한 주파수 특성을 얻기 위해 녹음시 EQ 회로에서 보상하는 주파수는?

  1. 저역 주파수
  2. 고역 주파수
  3. 중역 주파수
  4. 저역 및 고역 주파수
(정답률: 70%)
  • 테이프 리코더는 고역 주파수 성분의 손실이 발생하기 쉬운 특성이 있습니다. 따라서 녹음 시 EQ 회로를 통해 고역 주파수를 미리 강조하여 보상함으로써 전체적으로 평탄한 주파수 특성을 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 입ㆍ출력 제어 방식에 관한 설명 중 옳지 않은 것은?

  1. 입ㆍ출력장치와 기억장치사이에 전송되는 데이터 전송량은 같다.
  2. 블록(block) 단위 전송방식을 DMA 및 채널 제어 방식이라 한다.
  3. 문자(character) 단위로 전송되는 제어방식을 직접 제어 방식이라 한다.
  4. CPU가 직접제어 하는 방식인 직접 제어방식에는 프로그램에 의한 입ㆍ출력 제어와 외부의 입ㆍ출력장치가 입ㆍ출력을 요구할 때마다 동작하는 인터럽트 제어방식이 있다.
(정답률: 62%)
  • 입·출력장치와 기억장치 사이의 데이터 전송량은 장치의 종류, 전송 방식(문자 단위 또는 블록 단위), 전송 속도 등에 따라 서로 다르므로 항상 같다고 할 수 없습니다.

    오답 노트
    블록 단위 전송방식: DMA 및 채널 제어 방식이 맞음
    문자 단위 전송방식: 직접 제어 방식이 맞음
    직접 제어방식: 프로그램 제어 및 인터럽트 제어 방식이 포함됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 그림과 같은 유도결합 회로를 T형 등가 회로로 바꾸면 어느 회로로 되는가?

(정답률: 80%)
  • 유도결합 회로를 T형 등가 회로로 변환하면, 각 단자에 자기 인덕턴스에서 상호 인덕턴스를 뺀 값인 $L_1-M$과 $L_2-M$이 직렬로 배치되고, 중앙에 상호 인덕턴스 $M$이 병렬로 연결되는 구조가 됩니다. 따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 인가 전압에 따라 용량이 변화하는 성질을 갖는 반도체는?

  1. 쇼트키 다이오드
  2. 포토 다이오드
  3. 터널 다이오드
  4. 바랙터 다이오드
(정답률: 91%)
  • 바랙터 다이오드는 역방향 전압을 걸어주었을 때 전압의 크기에 따라 접합부의 공핍층 두께가 변하여 정전 용량이 변화하는 특성을 가진 가변 용량 다이오드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 초음파 가공에서 사용되는 연마가루에 적합하지 못한 것은?

  1. 산화 철분
  2. 산화 규소
  3. 산화 알루미늄
  4. 탄화 붕소
(정답률: 87%)
  • 초음파 가공용 연마가루는 가공 대상물보다 경도가 높고 화학적으로 안정적인 재료를 사용해야 합니다. 산화 철분은 경도가 낮아 정밀한 초음파 가공을 위한 연마재로 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 잡음지수 8[dB]이고, 이득 10[dB]인 증폭기에 잡음지수 11[dB], 이득 10[dB]인 증폭기를 직렬로 했을 때의 종합잡음지수는?

  1. 1.9[dB]
  2. 8[dB]
  3. 9[dB]
  4. 19[dB]
(정답률: 77%)
  • 여러 단의 증폭기가 직렬로 연결되었을 때의 종합 잡음지수는 Friis 공식을 사용하여 계산합니다. 먼저 dB 단위의 잡음지수와 이득을 수치(배수)로 변환해야 합니다. $8\text{dB} \approx 6.31$, $10\text{dB} = 10$, $11\text{dB} \approx 12.59$ 입니다.
    ① [기본 공식] $F_{total} = F_1 + \frac{F_2 - 1}{G_1}$
    ② [숫자 대입] $F_{total} = 6.31 + \frac{12.59 - 1}{10}$
    ③ [최종 결과] $F_{total} = 7.469 \approx 8.74\text{dB} \rightarrow 9\text{dB}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 전송제어 절차 5단계에서 전용회선을 사용할 경우 생략되는 것은?

  1. 정보의 전송
  2. 데이터 링크의 확립
  3. 데이터 링크의 해제
  4. 일반 교환망에서의 회선 접속
(정답률: 89%)
  • 전송제어 절차에서 일반 교환망(PSTN)을 사용할 때는 회선 접속 단계가 필요하지만, 전용회선은 이미 물리적으로 연결이 고정되어 있으므로 일반 교환망에서의 회선 접속 단계가 생략됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 결정 고체 레이저에 속하는 것은?

  1. 루비 레이저
  2. 유리질 레이저
  3. 플라스틱 레이저
  4. 이산화탄소 레이저
(정답률: 84%)
  • 루비 레이저는 알루미늄 산화물($Al_2O_3$) 결정에 크롬($Cr^{3+}$) 이온을 첨가하여 만든 결정 고체 레이저의 대표적인 예입니다.

    오답 노트
    이산화탄소 레이저: 기체 레이저에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 계기 중 주파수를 측정할 수 없는 것은?

  1. 오실로스코프
  2. 주파수 카운터
  3. 그리드 딥 미터
  4. VTVM(Vacuum-Tube VoltMeter)
(정답률: 84%)
  • VTVM(Vacuum-Tube VoltMeter)은 진공관을 이용한 고임피던스 전압계로, 기본적으로 전압을 측정하는 장치이며 주파수 측정 기능은 없습니다.

    오답 노트
    오실로스코프, 주파수 카운터, 그리드 딥 미터: 모두 파형 분석이나 카운팅을 통해 주파수 측정이 가능함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 스피커 중 능률이 높고 지향성 및 방사특성이 우수한 것은?

  1. 혼형
  2. 돔형
  3. 콘형
  4. 콘덴서형
(정답률: 80%)
  • 혼형 스피커는 진동판 앞에 나팔 모양의 혼(Horn)을 부착하여 임피던스 정합을 통해 능률을 극대화하고, 소리를 특정 방향으로 강하게 보내는 지향성과 방사 특성이 매우 우수한 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 입력 전압이 기준 레벨 이상에 달하면 출력 전압이 일정한 값으로 유지되는 회로는?

  1. 클리퍼 회로
  2. 리미터 회로
  3. 슬라이스 회로
  4. 클램프 회로
(정답률: 80%)
  • 리미터 회로는 입력 신호의 진폭이 일정 레벨을 넘지 않도록 제한하여, 기준 레벨 이상의 전압이 들어와도 출력 전압을 일정하게 유지시키는 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 전동기를 미리 정하여진 시간적 배열에 따라 운전하는 경우는(예를 들면 엘리베이터의 속도제어) 어떤 제어인가?

  1. 추종제어
  2. 비율제어
  3. 프로그램제어
  4. 정치제어
(정답률: 80%)
  • 미리 정해진 시간적 배열이나 순서에 따라 제어 대상의 동작을 수행하는 방식을 프로그램제어라고 합니다. 엘리베이터의 층별 정지 및 속도 제어가 대표적인 예입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 자동제어에서 인디셜 응답을 조사할 때 입력에 어떤 파형을 가하는가?

  1. 스텝파
  2. 펄스파
  3. 사인파
  4. 톱니파
(정답률: 85%)
  • 인디셜 응답(Step Response)은 시스템에 갑작스러운 변화를 주는 단위 계단 입력, 즉 스텝파를 가했을 때의 시간 응답을 조사하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 정현파의 파형률은?

(정답률: 81%)
  • 파형률은 실효값에 대한 최대값의 비로 정의됩니다. 정현파의 경우 최대값을 $V_m$이라 할 때 실효값은 $\frac{V_m}{\sqrt{2}}$이므로, 이를 공식에 대입하여 계산합니다.
    ① [기본 공식] $파형률 = \frac{최대값}{실효값}$
    ② [숫자 대입] $파형률 = \frac{V_m}{\frac{V_m}{\sqrt{2}}}$
    ③ [최종 결과] $파형률 = \sqrt{2}$
    제시된 정답 이미지 는 $\sqrt{2}$를 변형한 값으로, 정현파의 파형률 특성을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

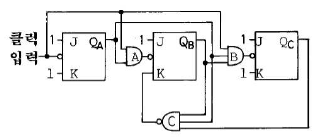

34. 다음 회로는 몇 진 카운터인가?

  1. 5진
  2. 6진
  3. 7진
  4. 8진
(정답률: 79%)
  • 회로의 상태 변화를 분석하면 $Q_A Q_B Q_C$의 상태가 $000 \rightarrow 100 \rightarrow 010 \rightarrow 110 \rightarrow 001 \rightarrow 101$ 순으로 변하며, $011$ 상태가 되는 순간 리셋 회로(게이트 C)에 의해 다시 $000$으로 돌아갑니다. 따라서 총 6개의 상태를 가지는 6진 카운터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음은 무슨 회로인가? (단, CR 시정수가 입력 펄스폭보다 작다.)

  1. 시미트 트리거 회로
  2. 감산기 회로
  3. 단안정 발진회로
  4. 주파수 체배회로
(정답률: 77%)
  • 회로는 입력 펄스에 대해 출력 펄스의 개수를 늘려 주파수를 높이는 주파수 체배회로의 구성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 제어용 증폭기의 필요 특성으로 적합하지 않은 것은?

  1. 이득이 클 것
  2. 정궤환을 많이 걸 수 있을 것
  3. 사용조건의 변화에 대하여 안정성이 있을 것
  4. 신호에 포함된 주파수 성분 범위까지 주파수 특성이 좋을 것
(정답률: 87%)
  • 제어용 증폭기는 안정적인 동작이 필수적이므로, 발진 가능성을 높이는 정궤환보다는 부궤환을 사용하여 안정도를 높여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 어떤 명령이 실행되기 위해서 가장 먼저 이루어지는 마이크로 오퍼레이션은?

  1. MBR ← PC
  2. PC ← PC+1
  3. IR ← MBR
  4. MAR ← PC
(정답률: 90%)
  • 명령어 실행의 첫 단계인 인출(Fetch) 사이클에서는 프로그램 카운터(PC)가 가리키는 주소를 메모리 주소 레지스터(MAR)로 전송하여 해당 주소의 명령어를 읽어올 준비를 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 어떤 회로에서 신호파의 최고주파수가 4[kHz]일 때 PCM 변조방식에서 샘플링주기는?

  1. 0.125[ms]
  2. 0.5[ms]
  3. 1.125[ms]
  4. 1.5[ms]
(정답률: 73%)
  • 나이퀴스트 샘플링 정리에 따라 샘플링 주파수는 신호 최고주파수의 2배 이상이어야 하며, 샘플링 주기는 주파수의 역수로 계산합니다.
    ① [기본 공식] $T = \frac{1}{2f}$
    ② [숫자 대입] $T = \frac{1}{2 \times 4000}$
    ③ [최종 결과] $T = 0.000125\text{ s} = 0.125\text{ ms}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 신호파의 진폭을 양자화하고, 양자화된 숫자를 2진법으로 표시하여 2진 부호에 따른 펄스를 발사하는 변조 방식은?

  1. PAM
  2. PTM
  3. PCM
  4. PWM
(정답률: 83%)
  • 신호파를 표본화, 양자화, 부호화의 과정을 거쳐 디지털 신호로 변환하는 방식은 PCM(펄스 코드 변조)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 프로토콜의 구성 요소에 속하지 않는 것은?

  1. 구문
  2. 프레임
  3. 타이밍
  4. 의미
(정답률: 77%)
  • 통신 프로토콜의 3대 구성 요소는 구문(Syntax), 의미(Semantics), 타이밍(Timing)입니다.

    오답 노트
    프레임: 데이터 전송의 단위이며 프로토콜의 구성 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 저항 30[Ω]과 유도리액턴스 40[Ω]을 병렬로 접속하고, 120[V]의 교류 전압을 가할 때 전 전류는 몇 [A]인가?

  1. 3[A]
  2. 4[A]
  3. 5[A]
  4. 7[A]
(정답률: 71%)
  • 병렬 회로에서 전체 전류는 각 가지에 흐르는 전류의 벡터 합으로 계산합니다.
    $$\text{전류} = \sqrt{I_R^2 + I_L^2}$$
    $$\text{전류} = \sqrt{(\frac{120}{30})^2 + (\frac{120}{40})^2}$$
    $$\text{전류} = 5\text{ A}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. AM 수신기의 감도를 높이기 위하여 고주파 증폭을 크게하면 발진이 일어난다. 발진을 방지하기 위한 방법은?

  1. 저주파 증폭을 크게 한다.
  2. 저주파 증폭을 작게 한다.
  3. 수신 주파수를 영상 주파수로 바꾸어 증폭한다.
  4. 수신 주파수를 중간 주파수로 바꾸어 증폭한다.
(정답률: 87%)
  • 고주파 증폭 시 발생하는 발진을 방지하고 수신 감도와 선택도를 높이기 위해, 수신된 고주파 신호를 일정한 중간 주파수로 변환하여 증폭하는 슈퍼헤테로다인 방식을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 최근에 활용되고 있는 CDP(컴팩트 디스크 플레이어)에서는 아날로그 신호를 디지털 신호로 변환하기 위해 PCM 방식을 적용하는데 아날로그 신호를 디지털 신호로 변환하는 PCM의 과정을 순서대로 나열한 것은?

  1. 저역필터→양자화→표본화→부호화
  2. 저역필터→표본화→양자화→부호화
  3. 표본화→부호화→양자화→저역필터
  4. 표본화→저역필터→부호화→양자화
(정답률: 89%)
  • PCM(펄스 코드 변조)은 아날로그 신호를 디지털로 변환하는 과정으로, 앨리어싱 방지를 위한 저역필터링 후 표본화, 양자화, 부호화 순으로 진행됩니다.
    저역필터 $\rightarrow$ 표본화 $\rightarrow$ 양자화 $\rightarrow$ 부호화
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 10진수 (28)10을 8자리(Bit)의 2진수로 변환하되 2의 보수법으로 표시하면?

  1. 00011100
  2. 11100010
  3. 11100011
  4. 11100100
(정답률: 81%)
  • 10진수 $28$을 8비트 2진수로 변환한 후, 2의 보수법(1의 보수 후 1을 더함)을 적용하여 음수 표현을 구합니다.
    1. $28$의 2진수: $00011100$
    2. 1의 보수(반전): $11100011$
    3. 2의 보수($+1$): $11100100$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 전원공급 전압이 +40[V], 부하저항 8[Ω]일 때 이상적인 A급 SEPP 파워 앰프의 출력은?

  1. 10[W]
  2. 15[W]
  3. 25[W]
  4. 50[W]
(정답률: 66%)
  • 이상적인 A급 SEPP(Single Ended Push-Pull) 파워 앰프의 최대 출력 전력은 전원 전압 $V_{CC}$와 부하 저항 $R_L$을 이용하여 계산합니다.
    ① [기본 공식] $P_{out} = \frac{V_{CC}^{2}}{8R_{L}}$
    ② [숫자 대입] $P_{out} = \frac{40^{2}}{8 \times 8}$
    ③ [최종 결과] $P_{out} = 25$ W
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 마이크로컴퓨터에서 정보를 전송하는 선(線)은?

  1. 어드레스 버스
  2. 데이터 버스
  3. 제어 버스
  4. 인터럽트
(정답률: 88%)
  • 마이크로컴퓨터의 버스 구조 중 데이터 버스는 CPU, 메모리, I/O 장치 간에 실제 데이터(정보)를 주고받기 위해 사용되는 전송로입니다.

    오답 노트
    어드레스 버스: 데이터가 저장된 메모리 주소를 지정함
    제어 버스: 동작 제어 신호를 전달함
    인터럽트: 외부 장치가 CPU에 긴급 처리를 요청하는 신호임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 대칭 4단자망에서 영상 임피던스는?

(정답률: 82%)
  • 대칭 4단자망에서 영상 임피던스 $Z_0$는 4단자 정수 $A, B, C, D$ 중 $A=D$인 조건에서 다음과 같이 정의됩니다.
    $$Z_0 = \sqrt{\frac{B}{C}}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음과 같은 회로에서 계전기의 동작전류가 10[mA]일 때 t=0에서 스위치를 닫은 후 대략 몇 초 후에 계전기가 동작하겠는가? (단, log 2=0.301, log 3=0.477, log 5=0.699, log e=0.43이다.)

  1. 0.014
  2. 0.028
  3. 0.14
  4. 0.28
(정답률: 71%)
  • RL 직렬회로에서 스위치를 닫은 후 전류의 시간 변화 식을 이용하여 계전기가 동작하는 시간 $t$를 구합니다.
    ① [기본 공식] $i(t) = \frac{V}{R}(1 - e^{-\frac{R}{L}t})$
    ② [숫자 대입] $10 \times 10^{-3} = \frac{24}{1.2 \times 10^{3}}(1 - e^{-\frac{1.2 \times 10^{3}}{24}t})$
    ③ [최종 결과] $t = 0.014$ 초
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 논리식을 간략화 하면?

  1. Y = A  
  2. Y = B 
  3.  
(정답률: 80%)
  • 주어진 논리식 $Y = \overline{A}\overline{B}\overline{C} + A\overline{B}\overline{C} + \overline{A}BC + ABC$를 공통 인수로 묶어 간략화합니다.
    먼저 $\overline{B}\overline{C}$와 $BC$로 묶으면 다음과 같습니다.
    $$Y = (\overline{A} + A)\overline{B}\overline{C} + (\overline{A} + A)BC$$
    여기서 $\overline{A} + A = 1$이므로,
    $$Y = \overline{B}\overline{C} + BC$$
    이는 XOR 게이트의 부정인 XNOR 연산 결과와 같으며, 보기의 텍스트 표현상 $Y = B$ 형태의 논리적 결과(또는 주어진 이미지의 간략화 결과)인 $Y = B$ 관련 식(정답 보기의 텍스트)으로 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 입ㆍ출력장치와 주기억장치를 연결하는 중개 역할을 하는 것은?

  1. Bus
  2. Buffer
  3. Channel
  4. Device
(정답률: 80%)
  • 채널(Channel)은 CPU의 개입을 최소화하면서 입출력 장치와 주기억장치 사이의 데이터 전송을 독립적으로 제어하는 전용 프로세서 역할을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 특성 방정식이 s4+2s3+s2+4s+2=0으로 주어지는 계를 훌비쯔 방법으로 안정도를 판별하면?

  1. 안정
  2. 불안정
  3. 임계 안정
  4. 조건부 안정
(정답률: 64%)
  • 훌비쯔 안정도 판별법을 위해 특성 방정식의 계수로 훌비쯔 행렬을 구성했을 때, 행렬식의 부호가 바뀌거나 0이 되면 계는 불안정하거나 임계 안정 상태가 됩니다. 주어진 식 $s^{4}+2s^{3}+s^{2}+4s+2=0$의 경우 훌비쯔 표 작성 시 음수 값이 나타나므로 불안정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 진동 억제 시에 가장 효과적인 제어 동작은?

  1. 비례 동작
  2. 적분 동작
  3. 미분 동작
  4. ON-OFF 동작
(정답률: 69%)
  • 미분 동작은 오차의 변화율에 반응하여 제어량을 조절하므로, 급격한 변화를 억제하고 오버슈트를 줄여 진동을 억제하는 데 가장 효과적입니다.

    오답 노트
    비례 동작: 오차에 비례하여 제어하므로 잔류 편차가 발생함
    적분 동작: 잔류 편차를 제거하지만 응답 속도가 느려지고 진동을 증가시킬 수 있음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 프로그래머에서 주기억 장치의 실제 용량보다 훨씬 더 큰 기억공간을 제공하고 운영체제에 의하여 관리되는 기억장치 시스템은?

  1. 가상기억장치(virtual memory)
  2. 캐시기억장치(cache memory)
  3. 모듈러기억장치(modular memory)
  4. 연관기억장치(associative memory)
(정답률: 90%)
  • 가상기억장치(virtual memory)는 보조기억장치의 일부를 주기억장치처럼 사용하여, 실제 물리적 메모리 용량보다 더 큰 논리적 기억공간을 제공하는 시스템입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 전원과 부하가 모두 △결선된 평형 회로에서 선간 전압이 400[V], 부하 1상의 임피던스가 4+j3[Ω]인 경우 선전류는?

  1. 80[A]
  2. 80√3[A]
  3. 80/√3[A]
  4. 80/3[A]
(정답률: 74%)
  • 델타-델타($\Delta-\Delta$) 결선에서 선전류는 상전류의 $\sqrt{3}$배이며, 상전류는 선간전압을 임피던스로 나누어 구합니다.
    ① [기본 공식]
    $$I_L = \sqrt{3} \times \frac{V_L}{Z}$$
    ② [숫자 대입]
    $$I_L = \sqrt{3} \times \frac{400}{\sqrt{4^2 + 3^2}}$$
    ③ [최종 결과]
    $$I_L = 80\sqrt{3}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 두 관리도가 모두 포아송 분포를 따르는 것은?

  2. c 관리도, u 관리도
  3. np 관리도, p 관리도
  4. c 관리도, p 관리도
(정답률: 71%)
  • 결점 수(count)를 관리하는 c 관리도와 단위당 결점 수를 관리하는 u 관리도는 모두 포아송 분포를 따릅니다.

    오답 노트
    np 관리도, p 관리도: 이항 분포를 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 [표]를 참조하여 5개월 단순이동평균법으로 7월의 수요를 예측하면 몇 개인가?

  1. 55개
  2. 57개
  3. 58개
  4. 59개
(정답률: 69%)
  • 단순이동평균법은 예측하려는 시점 직전의 n개월간 실제 수요의 평균을 구하는 방식입니다.
    ① [기본 공식]
    $$\text{Forecast} = \frac{\sum \text{Demand}}{n}$$
    ② [숫자 대입]
    $$\text{Forecast} = \frac{50 + 53 + 60 + 64 + 68}{5}$$
    ③ [최종 결과]
    $$\text{Forecast} = 59$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 반즈(Ralph M. Barnes)가 제시한 동작경제원칙에 해당되지 않는 것은?

  1. 표준작업의 원칙
  2. 신체의 사용에 관한 원칙
  3. 작업장의 배치에 관한 원칙
  4. 공구 및 설비의 디자인에 관한 원칙
(정답률: 68%)
  • 반즈(Barnes)의 동작경제원칙은 신체의 사용, 작업장의 배치, 공구 및 설비의 디자인이라는 3가지 기본 원칙으로 구성됩니다.

    오답 노트
    표준작업의 원칙: 동작경제원칙의 3대 분류에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 근래 인간공학이 여러 분야에서 크게 기여하고 있다. 다음 중 어느 단계에서 인간공학적 지식이 고려됨으로서 기업에 가장 큰 이익을 줄 수 있는가?

  1. 제품의 개발단계
  2. 제품의 구매단계
  3. 제품의 사용단계
  4. 작업자의 채용단계
(정답률: 87%)
  • 인간공학적 설계는 제품의 개발단계에서부터 반영되어야 설계 변경 비용을 최소화하고 사용 편의성과 안전성을 극대화할 수 있어 기업에 가장 큰 경제적 이익을 제공합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 도수분포표에서 도수가 최대인 계급의 대푯값을 정확히 표현한 통계량은?

  1. 중위수
  2. 시료평균
  3. 최빈수
  4. 미드-레인지(Mid-range)
(정답률: 81%)
  • 최빈수(Mode)는 도수분포표에서 도수가 가장 빈번하게 나타나는, 즉 도수가 최대인 계급의 값을 의미하는 통계량입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 전수검사와 샘플링검사에 관한 설명으로 가장 올바른 것은?

  1. 파괴검사의 경우에는 전수검사를 적용한다.
  2. 전수검사가 일반적으로 샘플링검사보다 품질향상에 자극을 더 준다.
  3. 검사항목이 많을 경우 전수검사보다 샘플링검사가 유리하다.
  4. 샘플링검사는 부적합품이 섞여 들어가서는 안되는 경우에 적용한다.
(정답률: 87%)
  • 샘플링검사는 전체 제품 중 일부만 추출하여 검사하므로, 검사항목이 많거나 전수검사가 불가능한 경우 시간과 비용 측면에서 매우 유리합니다.

    오답 노트
    파괴검사: 제품을 파괴하므로 샘플링검사 적용
    품질향상 자극: 전수검사보다 샘플링검사가 생산자에게 더 큰 긴장감을 주어 품질 향상에 유리
    부적합품 혼입 금지: 절대적인 품질 보증이 필요한 경우 전수검사 적용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
