전자기능장 필기 기출문제복원 (2015-07-19)

전자기능장 2015-07-19 필기 기출문제 해설

이 페이지는 전자기능장 2015-07-19 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전자기능장
(2015-07-19 기출문제)

목록

1과목: 임의구분

1. 지향성이 좋고, 넓은 각도에서 고음이 잘 재생되는 스피커 인클로저의 종류는?

  1. 밀폐형
  2. 위상 반전형
  3. 백로드 혼형
  4. 컬럼 스피커
(정답률: 73%)
  • 컬럼 스피커는 여러 개의 스피커 유닛을 수직으로 길게 배열한 형태로, 수평 지향성이 매우 좋고 넓은 각도에서 고음역대를 효율적으로 재생할 수 있어 공공장소나 강당 등에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. HDTV에 대한 설명으로 틀린 것은?

  1. 화면비는 16:9 이다.
  2. 음성다중은 5.1 채널이다.
  3. 변조방식은 VSB이다.
  4. 다양한 부가서비스를 제공할 수 있다.
(정답률: 88%)
  • HDTV는 고화질 영상 전송을 위해 디지털 변조 방식을 사용하며, 기존 아날로그 방식의 VSB(전송대역폭을 줄인 진폭변조) 방식이 아닌 디지털 압축 전송 방식을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. A+AㆍB 논리식을 간력화한 것은?

  1. A+B
  2. A
  3. B
  4. AㆍB
(정답률: 81%)
  • 불 대수의 흡수 법칙(Absorption Law)에 의해 $A + A \cdot B = A$가 성립합니다. $A$를 공통인수로 묶으면 $A(1 + B)$가 되며, 불 대수에서 $1 + B = 1$이므로 최종적으로 $A$만 남게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

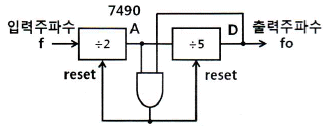

4. 7490은 2×5진 비동기 카운터 IC일 때, 출력 주파수 fo가 입력주파수 f의 몇 분의 1로 나타나는가?

  1. 1/2
  2. 1/5
  3. 1/9
  4. 1/10
(정답률: 63%)
  • 이미지 의 회로에서 7490 IC는 $\div 2$와 $\div 5$ 카운터가 직렬로 연결되어 있으며, 리셋 회로에 의해 특정 상태에서 초기화됩니다. 이 회로는 0부터 8까지 카운트한 후 리셋되는 9진 카운터(Mod-9)로 동작하므로 출력 주파수는 입력의 $1/9$이 됩니다.
    ① [기본 공식] $f_o = \frac{f}{N}$
    ② [숫자 대입] $f_o = \frac{f}{9}$
    ③ [최종 결과] $f_o = \frac{1}{9} f$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 그림과 같은 회로에서 콘덴서 C2의 역할은? (단, C2＜＜ C1 이다.)

  1. 고주파에서의 이득제한
  2. 저주파에서의 이득제한
  3. 고주파에서의 위상보상
  4. 저주파에서의 위상보상
(정답률: 73%)
  • 회로 에서 피드백 경로의 $R_{2}$와 병렬로 연결된 콘덴서 $C_{2}$는 고주파 성분에 대해 임피던스를 낮추어 피드백 양을 증가시킵니다. 이는 결과적으로 고주파 영역에서 이득을 감소시키는 역할을 하여 고주파에서의 이득제한을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 전류와 자장의 세기와의 관계를 나타내는 법칙은?

  1. 옴(Ohm)의 법칙
  2. 렌츠(Lenz)의 법칙
  3. 키르히호프(Kirchhoff)의 법칙
  4. 비오사바르(Biot-Savart)의 법칙
(정답률: 82%)
  • 전류가 흐르는 도선 주변에 형성되는 자장의 세기와 방향을 정량적으로 나타내는 법칙은 비오사바르(Biot-Savart)의 법칙입니다.

    오답 노트
    옴(Ohm)의 법칙: 전압, 전류, 저항의 관계
    렌츠(Lenz)의 법칙: 유도 기전력의 방향
    키르히호프(Kirchhoff)의 법칙: 회로 내 전류와 전압의 보존
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 16진 비동기 카운터를 만들려면 JK 플립플롭이 최소 몇 개가 필요한가?

  1. 2
  2. 3
  3. 4
  4. 6
(정답률: 86%)
  • n개의 플립플롭으로 구현 가능한 최대 상태 수는 $2^n$개입니다. 16진 카운터는 0부터 15까지 총 16개의 상태를 가져야 하므로, $2^4 = 16$을 만족하는 4개의 플립플롭이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 스피커 설치와 전송 주파수 특성에 관한 설명으로 틀린 것은?

  1. 스피커 설치 시 청취자가 여러 명인 경우 즉, 청취영역이 넓어야 할 경우에는 스피커의 위치를 어느 정도 높게 하여야 한다.
  2. 양호한 청취 영역을 확보하기 위해서는 스피커의 지향 특성이 중요하다.
  3. 국제기준으로서 ITU-R에서 오디오 시스템을 주관 평가할 때 청취실의 전송 주파수 특성 범위를 권고한다.
  4. 일반적으로 스테레오 재생에서 스피커 간격을 스피커의 음향 중심으로부터 측정하여 1m, 청취점은 스피커의 겉보기 각도 45도 위치에서 청취하는 경우가 많다.
(정답률: 81%)
  • 일반적인 스테레오 재생 환경에서는 스피커 간격을 약 $2\text{m}$ 정도로 설정하고, 청취점은 스피커와 정삼각형을 이루는 $60$도 각도 위치에서 청취하는 것이 표준적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 여러 레지스터들 간의 데이터 전송을 위한 Bus 구조에 관한 설명 중 옳지 않은 것은?

  1. 레지스터의 출력이 tri-STATE이면 Multiplexer가 없어도 된다.
  2. 한 DATA 전송을 위해서는 최소한 두 clock pulse가 필요하다.
  3. 둘 이상의 DATA를 동시에 전송하려면 Bus도 둘 이상이 필요하다.
  4. Multiplexer와 Decoder가 필요하다.
(정답률: 75%)
  • 데이터 전송은 제어 신호와 클록의 동기화 하에 이루어지며, 기본적으로 하나의 데이터 전송에는 하나의 클록 펄스만으로도 가능합니다.

    오답 노트
    레지스터의 출력이 tri-STATE인 경우 고임피던스 상태를 통해 버스 공유가 가능하므로 Multiplexer 없이 구현 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 비동기식(asynchronous) 직렬(serial) 입ㆍ출력 인터페이스를 바르게 설명한 것은?

  1. 단위 데이터를 동일 시점에서 전송하는 방식이다.
  2. 변복조 장치(MODEM)를 사용한 장거리 데이터 전송은 불가능하다.
  3. 단위 데이터의 전후에 스타트(start) 신호와 스톱(stop) 신호가 필요하다.
  4. 고속 데이터 전송이 필요한 입ㆍ출력 장치의 인터페이스에 적합하다.
(정답률: 75%)
  • 비동기식 직렬 전송은 송수신 측이 동일한 클록을 공유하지 않기 때문에, 데이터의 시작과 끝을 알리기 위해 데이터 프레임 앞뒤에 스타트(start) 비트와 스톱(stop) 비트를 추가하여 동기를 맞춥니다.

    오답 노트
    단위 데이터를 동일 시점에서 전송: 동기식 전송의 특징
    MODEM 사용 장거리 전송 불가능: 비동기식으로도 가능함
    고속 데이터 전송 적합: 동기식 전송이 더 적합함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 4단자 회로망에서 h 파라미터의 정의로 틀린 것은?

(정답률: 71%)
  • h 파라미터(하이브리드 파라미터)는 입력 임피던스, 역전달률, 전달 컨덕턴스, 출력 어드미턴스로 정의됩니다. $\frac{I_b}{I_c}$ 형태의 정의는 h 파라미터의 표준 정의에 해당하지 않으므로 틀린 설명입니다.

    오답 노트
    $\frac{V_1}{I_2} \big|_{I_1=0}$: 입력 임피던스($h_{11}$)
    $\frac{I_1}{V_2} \big|_{I_1=0}$: 역전달률($h_{12}$)
    $\frac{V_2}{I_1} \big|_{V_2=0}$: 전달 컨덕턴스($h_{21}$)
    $\frac{I_2}{V_2} \big|_{V_2=0}$: 출력 어드미턴스($h_{22}$)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 영상신호의 포맷 중 화질이 우수한 순서대로 나열된 것은?

  1. DVI - Component - S-Video - Composite
  2. Component - S-Video - DVI - Composite
  3. S-Video - DVI - Composite - Component
  4. S-Video - Component - Composite - DVI
(정답률: 83%)
  • 영상 신호는 전송 방식이 디지털일수록, 그리고 신호를 분리하여 전송할수록 화질이 우수합니다. 디지털 방식인 DVI가 가장 우수하며, 아날로그 방식 중에서는 YPbPr로 분리 전송하는 Component, 휘도와 색차를 분리하는 S-Video, 모든 신호를 하나로 합쳐 전송하는 Composite 순으로 화질이 낮아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. CAD에서 PCB를 제작하기 위해 DRC 이후, 제조용 데이터를 출력하기 위한 것은?

  1. Netlist
  2. Partlist
  3. Copper Pour
  4. Gerber 파일
(정답률: 90%)
  • PCB 설계 과정에서 DRC(Design Rule Check)를 통해 설계 오류를 검증한 후, 실제 제조 공정(에칭, 드릴링 등)에 필요한 레이어별 이미지 데이터를 생성하는 표준 파일 형식이 Gerber 파일입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. -80[dB]의 감도를 가진 마이크로폰에 1[μbar]의 음압을 가했을 때 출력전압은?

  1. 0.01[mV]
  2. 0.1[mV]
  3. 1[mV]
  4. 10[mV]
(정답률: 58%)
  • 마이크로폰의 감도는 기준 음압 대비 출력 전압의 비를 데시벨($\text{dB}$)로 나타낸 것입니다.
    ① [기본 공식] $S = 20\log_{10}\frac{V_{out}}{P_{in}}$ 감도 = $20\log$(출력전압 / 입력음압)
    ② [숫자 대입] $-80 = 20\log_{10}\frac{V_{out}}{1 \times 10^{-6}}$
    ③ [최종 결과] $V_{out} = 1 \times 10^{-4}$
    계산된 $1 \times 10^{-4}\text{V}$는 $0.1\text{mV}$와 같습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 회로의 출력전압 e0는?

  1. -(e1+e2)
  2. e1-e2
  3. e2-e1
  4. e1+e2
(정답률: 65%)
  • 제시된 회로는 비반전 가산 증폭기 구조입니다. 비반전 단자에 입력된 전압들의 가중 평균이 출력으로 나타나며, 반전 단자의 피드백 저항과 입력 저항이 모두 $10\text{k}\Omega$으로 동일하므로 전압 이득은 $1 + \frac{10\text{k}}{10\text{k}} = 2$가 됩니다. 비반전 단자의 전압은 $\frac{e_1 + e_2}{2}$이므로, 최종 출력전압 $e_0$는 $\frac{e_1 + e_2}{2} \times 2 = e_1 + e_2$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 2분간에 876000[J]의 일을 하였을 때, 전력은 몇 [kW]인가?

  1. 7.3
  2. 6.3
  3. 5.3
  4. 4.3
(정답률: 71%)
  • 전력은 단위 시간당 수행한 일의 양으로 계산합니다.
    ① [기본 공식] $P = \frac{W}{t}$ 전력 = 일 / 시간
    ② [숫자 대입] $P = \frac{876000}{2 \times 60}$
    ③ [최종 결과] $P = 7300$
    결과값 $7300\text{W}$를 $\text{kW}$ 단위로 환산하면 $7.3\text{kW}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음의 파형이 오실로스코프에 측정되었을 때 위상차는?

  1. 30°
  2. 45°
  3. 60°
  4. 90°
(정답률: 89%)
  • 리사주 도형에서 두 파형의 위상차 $\theta$는 수직축의 절편과 최대 높이의 비율을 이용하여 구할 수 있습니다. 주어진 이미지 에서 수직축 절편은 $1$이고 최대 가로 길이는 $\sqrt{2}$입니다.
    위상차 계산 원리는 다음과 같습니다.
    ① [기본 공식] $\sin(\theta) = \frac{y_0}{y_{max}}$
    ② [숫자 대입] $\sin(\theta) = \frac{1}{\sqrt{2}}$
    ③ [최종 결과] $\theta = 45^{\circ}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 이상적인 정전류 전원의 V-I 특성곡선은?

(정답률: 83%)
  • 이상적인 정전류 전원은 부하 저항(전압 $V$)의 변화와 관계없이 항상 일정한 전류 $I$를 공급하는 전원입니다. 따라서 $V-I$ 특성곡선은 전류축($I$)의 특정 값에서 전압축($V$)과 평행한 수직 직선 형태로 나타나는 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 고주파 유도가열에 이용되는 것은?

  1. 히스테리시스 손
  2. 와전류 손
  3. 유전체 손
  4. 줄열 손
(정답률: 86%)
  • 고주파 유도가열은 도체에 고주파 자기장을 걸어주었을 때 도체 내부에서 소용돌이 형태로 흐르는 와전류(Eddy Current)에 의한 저항 손실(줄열)을 이용하여 가열하는 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 RC 결합 증폭기의 고역주파수 특성은?

  1. 결합콘덴서 CC의 리액턴스가 0이 되어 무시된다.
  2. 이미터 콘덴서 CE에 의해 부궤환이 걸린다.
  3. 베이스와 컬렉터간의 전극용량 CCB는 출력 임피던스를 증가시킨다.
  4. 컬렉터와 이미터간 전극용량 CCE는 출력 임피던스를 증가시킨다.
(정답률: 53%)
  • RC 결합 증폭기에서 고역 주파수로 갈수록 결합 콘덴서 $C_C$의 리액턴스 $X_C = \frac{1}{2\pi f C}$ 값은 작아집니다. 따라서 매우 높은 주파수 대역에서는 결합콘덴서 $C_C$의 리액턴스가 0에 가까워져 단락 상태가 되므로 무시할 수 있게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 다음 중 Interrupt와 DMA(Direct Memory Access)에 대한 설명 중 틀린 것은?

  1. 프로그램 수행 중에 정전이 될 경우 특정한 컴퓨터 내부의 상태나 프로그램의 상태 보존을 위해 인터럽트가 사용된다.
  2. DMA는 플로피디스크와 메모리 사이에서의 데이터 전달과 같이 다량의 데이터를 고속으로 전달할 때 효과적이다.
  3. CPU가 인터럽트 요구 발생을 알면 인터럽트 확인신호를 주변장치에 내보내고 현재의 PC를 상태 레지스터에 저장한다.
  4. DMA는 메모리와 입출력 장치 사이에 DMA Controller가 필요하다.
(정답률: 54%)
  • CPU가 인터럽트 요구를 확인하면 현재 수행 중인 프로그램의 복귀 주소(PC 값)를 상태 레지스터가 아닌 스택(Stack) 영역에 저장하여 나중에 복귀할 수 있도록 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. CD(Compact Disc)의 특징이 아닌 것은?

  1. S/N비가 90[dB] 이상이다.
  2. 다이나믹 레인지가 90[dB] 이상이다.
  3. 와우 플러터는 무시할 정도로 적다.
  4. 아주 작은 흠이나 먼지에 의해 잡음이 증가한다.
(정답률: 81%)
  • CD는 디지털 기록 방식이므로 아날로그 레코드판과 달리 표면의 아주 작은 흠이나 먼지가 있어도 오류 정정 코드(ECC)를 통해 원래 데이터를 복구할 수 있어 잡음이 쉽게 증가하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 회로에서 임피던스 값은 몇 [Ω]인가?

  1. 47[Ω]
  2. 73[Ω]
  3. 100[Ω]
  4. 110[Ω]
(정답률: 62%)
  • 저항 $R$과 용량성 리액턴스 $X_{C}$가 직렬로 연결된 회로의 전체 임피던스는 피타고라스 정리를 이용하여 계산합니다.
    ① [기본 공식] $Z = \sqrt{R^{2} + X_{C}^{2}}$
    ② [숫자 대입] $Z = \sqrt{47^{2} + 100^{2}}$
    ③ [최종 결과] $Z = 110.5$
    가장 근접한 값은 $110\Omega$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 버랙터(varactor) 다이오드에 대한 설명으로 옳은 것은?

  1. 가변 저항 역할을 한다.
  2. 가변 용량 역할을 한다.
  3. 가변 인덕턴스 역할을 한다.
  4. 가변 컨덕턴스 역학을 한다.
(정답률: 85%)
  • 버랙터(varactor) 다이오드는 역방향 전압의 크기에 따라 접합부의 공핍층 두께가 변하여 정전용량이 변하는 특성을 가진 다이오드입니다. 따라서 회로에서 가변 용량 역할을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 전달함수 G1, G2, H를 갖고 있는 요소를 그림과 같이 접속하였을 때 등가 전달함수 Y/X는?

(정답률: 66%)
  • 전방 경로에 $G_{1}$과 $G_{2}$가 직렬로 연결되어 있고, 피드백 경로에 $H$가 있는 부귀환 시스템입니다. 직렬 연결된 전달함수는 서로 곱하며, 전체 전달함수는 $\frac{\text{전방전달함수}}{1 + \text{전방전달함수} \times \text{피드백전달함수}}$ 공식을 적용합니다.
    $$\frac{G_{1}G_{2}}{1 + G_{1}G_{2}H}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. FM 라디오 수신기에서 진폭 제한기는 어디에 설치하는가?

  1. 주파수 혼합기와 중간주파 증폭기 중간
  2. 중간주파 증폭기와 주파수 변별기 중간
  3. 주파수 변별기와 디엠퍼시스 회로 중간
  4. 디엠퍼시스 회로와 저주파 증폭기 중간
(정답률: 82%)
  • FM 라디오에서 진폭 제한기(Limiter)는 주파수 변별기로 들어가기 전, 전송 과정에서 섞인 진폭 성분의 잡음을 제거하기 위해 중간주파 증폭기와 주파수 변별기 중간에 설치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 가청 증폭기에 부귀환을 걸어 주었을 때에 일어나는 현상이 아닌 것은?

  1. 주파수 특성이 개선된다.
  2. 증폭기의 이득이 증가한다.
  3. 비직선 일그러짐이 감소된다.
  4. 증폭기 전체의 동작이 안정된다.
(정답률: 80%)
  • 부귀환(Negative Feedback)을 걸어주면 전체 이득은 감소하지만, 안정도가 높아지고 왜곡이 줄어들며 대역폭이 넓어져 주파수 특성이 개선됩니다.

    오답 노트
    증폭기의 이득이 증가한다: 부귀환 시 이득은 오히려 감소합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 마이크로프로세서 개발 장비용 툴(Tool)과 관계가 먼 것은?

  1. ICE(In-Circuit Emulator)
  2. ROM Writer
  3. Spectrum Analyzer
  4. Digitizer
(정답률: 80%)
  • 마이크로프로세서 개발에는 회로 에뮬레이터인 ICE, 프로그램 기록기인 ROM Writer, 신호 분석기인 Spectrum Analyzer 등이 사용됩니다.

    오답 노트
    Digitizer: 아날로그 신호를 디지털로 변환하는 장치로, 프로세서 개발 툴과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 정현파 교류 전압의 주기가 0.2[s]이면 주파수는 몇 [Hz]인가?

  1. 2
  2. 5
  3. 10
  4. 20
(정답률: 72%)
  • 주파수는 주기의 역수로 정의됩니다.
    ① [기본 공식] $f = \frac{1}{T}$
    ② [숫자 대입] $f = \frac{1}{0.2}$
    ③ [최종 결과] $f = 5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 내부 저항 r[Ω]이고, 기전력이 E[V]인 건전지의 등가회로는?

(정답률: 87%)
  • 실제 건전지는 이상적인 전압원인 기전력 $E$와 전지 내부의 저항 $r$이 직렬로 연결된 구조로 모델링합니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 3-8 line 디코더에서 입력측 데이터가 D0=0, D1=1, D2=1인 경우 선택된 출력단자와 출력전압은 아래의 보기 중 어느 것인가? (단, 논리 ″1″=5[V], 논리 ″0″은 0[V]이고, 입력측 데이터에서 LSB는 D0이다.)

  1. Y3, 5[V]
  2. Y3, 0[V]
  3. Y6, 5[V]
  4. Y6, 0[V]
(정답률: 65%)
  • 입력 데이터 $D_{0}=0, D_{1}=1, D_{2}=1$을 2진수로 나타내면 $(110)_{2}$이며, 이는 10진수로 6입니다. 따라서 출력 단자 $Y_{6}$이 선택됩니다. 이때 74138 디코더는 Active Low 출력 방식이므로, 선택된 단자의 전압은 논리 '0'인 $0\text{V}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 윈(WIEN)브리지 발진기에서 발진주파수 f는 [Hz]인가? (단, R=47[kΩ], C=100[pF]이다.)

  1. 52.5[kHz]
  2. 42.5[kHz]
  3. 33.9[kHz]
  4. 23.9[kHz]
(정답률: 58%)
  • 윈브리지 발진기의 발진주파수는 저항과 커패시턴스의 곱에 반비례하는 공식을 사용하여 계산합니다.
    ① [기본 공식] $f = \frac{1}{2\pi RC}$
    ② [숫자 대입] $f = \frac{1}{2\pi \times 47 \times 10^{3} \times 100 \times 10^{-12}}$
    ③ [최종 결과] $f = 33.9\text{ kHz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 러시아의 바소프 등에 의해 발견된 의료용 레이저로서, 파장이 제일 짧고 고출력의 레이저는?

  1. CO2 레이저
  2. 엑시머 레이저
  3. YAG 레이저
  4. Ar 레이저
(정답률: 86%)
  • 엑시머 레이저는 불활성 기체와 할로겐 원소의 화합물을 이용하며, 자외선 영역의 매우 짧은 파장과 높은 출력을 가져 정밀한 의료용 수술 등에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. CDP(컴팩트 디스크플레이어)에서는 아날로그 신호를 디지털 신호로 변환하기 위해 PCM 방식을 적용하는데 아날로그 신호를 디지털 신호로 변환하는 PCM의 과정을 순서대로 나열한 것은?

  1. 저역필터→양자화→표본화→부호화
  2. 저역필터→표본화→양자화→부호화
  3. 표본화→부호화→양자화→저역필터
  4. 표본화→저역필터→부호화→양자화
(정답률: 88%)
  • PCM(펄스 부호 변조)은 아날로그 신호를 디지털로 바꾸는 과정으로, 앨리어싱 방지를 위한 저역필터링 후 표본화, 양자화, 부호화 순으로 진행됩니다.
    저역필터 $\rightarrow$ 표본화 $\rightarrow$ 양자화 $\rightarrow$ 부호화
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 그림과 같은 RC형 톤 컨트롤 회로에서 중역(1000Hz)의 이득을 대략 표시한 것 중 옳은 것은?

  1. R2/R1
  2. R1/R2
  3. R3/R2
  4. R3/R1
(정답률: 72%)
  • RC형 톤 컨트롤 회로에서 중역 주파수에서는 커패시터($C$)의 리액턴스가 매우 커지거나 작아져 개방 또는 단락 상태가 되므로, 저항 성분에 의한 전압 분배 법칙이 적용됩니다.
    ① [기본 공식] $\text{Gain} = \frac{R_2}{R_1 + R_2}$ (회로 구성에 따라 분배비 결정)
    ② [숫자 대입] (제시된 회로의 중역 이득 구조 적용)
    ③ [최종 결과] $R_1/R_2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 10진수 22를 2진수로 표시한 것은?

  1. 11100(2)
  2. 10010(2)
  3. 10110(2)
  4. 10100(2)
(정답률: 81%)
  • 10진수를 2진수로 변환하기 위해 2로 계속 나누어 나머지를 역순으로 나열합니다.
    ① [기본 공식] $22 \div 2 = 11 \dots 0$
    ② [숫자 대입] $11 \div 2 = 5 \dots 1 \rightarrow 5 \div 2 = 2 \dots 1 \rightarrow 2 \div 2 = 1 \dots 0 \rightarrow 1 \div 2 = 0 \dots 1$
    ③ [최종 결과] $10110_{(2)}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

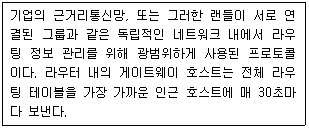

37. 다음의 라우팅 프로토콜 중에서 아래의 설명에 적합한 것은?

  1. BGP(Border Gateway Protocol)
  2. OSPF(Open Shortest Path First)
  3. IGP(Interior Gateway Protocol)
  4. RIP(Routing Information Protocol)
(정답률: 78%)
  • RIP(Routing Information Protocol)는 거리 벡터 알고리즘을 사용하며, 라우터가 인접한 호스트에게 30초마다 전체 라우팅 테이블을 전송하는 것이 핵심 특징입니다.

    오답 노트
    OSPF: 링크 상태 알고리즘 사용
    BGP: 자율 시스템(AS) 간 경로 설정 프로토콜
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 전압 변동률을 나타내는 식은? (단, V0 : 부하 시 출력단자의 전압, V : 무부하 시 출력단자의 전압)

(정답률: 68%)
  • 전압 변동률은 무부하 시 전압과 부하 시 전압의 차이를 부하 시 전압으로 나눈 비율을 의미합니다.
    ① [기본 공식] $\text{전압 변동률} = \frac{V - V_0}{V_0} \times 100$
    ② [숫자 대입] (공식 그대로 적용)
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 중 재생용 EQ(Equalizer) 회로의 특성으로 옳은 것은?

  1. 저역과 중역의 이득을 올린다.
  2. 중영과 고역의 이득을 올린다.
  3. 저역의 이득을 낮추고, 고역의 이득을 올린다.
  4. 저역의 이득을 올리고, 고역의 이들을 낮춘다.
(정답률: 86%)
  • 재생용 EQ는 녹음 시 고역 성분이 감쇠되는 특성을 보완하기 위해, 재생 시에는 저역의 이득을 올리고 고역의 이득을 낮추어 원래의 신호 평형을 맞추는 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 그림과 같은 회로에서 저항 R2에 흐르는 전류 I2는?

(정답률: 79%)
  • 전체 전류 $I$가 병렬 연결된 $R_1$과 $R_2$로 나누어 흐르는 전류 분배 법칙을 적용합니다.
    ① [기본 공식] $I_2 = \frac{R_1}{R_1 + R_2} I$
    ② [숫자 대입] $I_2 = \frac{R_1}{R_1 + R_2} I$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 위상왜곡(Phase distortion)의 설명으로 틀린 것은?

  1. 고조파의 위상이 기본고조파에 대하여 이동할 경우에 발생된다.
  2. 기본고조파가 피크절대 값으로 될 경우의 위상과 일치하지 않으면 발생된다.
  3. 주파수 왜곡과 위상 왜곡은 거의 항상 같이 발생한다.
  4. 입력 스펙트럼 성분이 증폭기의 대역폭 내에서 존재할 때 발생한다.
(정답률: 43%)
  • 위상왜곡은 신호의 각 주파수 성분이 전송 매체를 통과할 때 위상 변화가 일정하지 않아 발생합니다. 입력 스펙트럼 성분이 증폭기의 대역폭 내에 존재한다는 것은 정상적인 전송 조건이며, 오히려 대역폭을 벗어나거나 위상 특성이 비선형적일 때 왜곡이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 단일 정현파 신호로 FM파와 PM파의 차이를 비교할 때, 그림의 순서로 알맞은 것은?

  1. ⒜ 신호파, ⒝ FM파, ⒞ PM파
  2. ⒜ 신호파, ⒝ PM파, ⒞ FM파
  3. ⒜ 정현파, ⒝ PM파, ⒞ PM파
  4. ⒜ 정현파, ⒝ FM파, ⒞ FM파
(정답률: 72%)
  • 제시된 이미지 에서 (a)는 변조의 기준이 되는 신호파이며, (b)는 신호파의 진폭에 따라 주파수가 변하는 FM파, (c)는 신호파의 진폭에 따라 위상이 변하는 PM파의 특성을 보여줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 3-cycle 인스트럭션에 속하지 않는 것은?

  1. ADD
  2. LOAD
  3. STORE
  4. JUMP
(정답률: 87%)
  • JUMP 인스트럭션은 프로그램 카운터(PC)의 내용을 직접 변경하여 실행 순서를 바꾸는 제어 명령어로, 메모리 참조 과정이 생략되거나 단순하여 일반적인 데이터 처리 과정인 3-cycle 인스트럭션에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 아래의 그림과 같은 RC 적분회로의 입력에 펄스폭이 tw인 구형파를 인가했을 때 회로의 시정수(τ=RC)가 τ≫tw의 조건이 되면 출력파형은 아래의 보기 중 어떤 모양인가?

(정답률: 84%)
  • RC 적분회로에서 시정수 $\tau$가 펄스폭 $t_{w}$보다 매우 큰 조건($\tau \gg t_{w}$)이면, 커패시터의 충·방전 속도가 매우 느려져 출력 전압이 완만하게 상승하고 하강하는 삼각파 형태의 파형이 나타납니다. 따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 온도변화를 저항의 변화로 검출시키는 것은?

  1. 스프링
  2. 전자코일
  3. 니켈선
  4. 가변저항기
(정답률: 75%)
  • 니켈선은 온도 변화에 따라 전기 저항값이 일정하게 변하는 특성을 가진 금속으로, 이를 이용해 온도 변화를 저항 변화로 검출하는 온도 센서로 활용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 4비트 병렬가산기를 4비트 병렬감산기로 변환하기 위한 조건이 아닌 것은?

  1. 1의 자리 HA를 FA로 바꾼다.
  2. 1의 자리 FA를 HA로 바꾼다.
  3. B의 입력에 4개의 인버터를 추가한다.
  4. 8자리 FA의 Co에서 1자리 FA의 Cin에 순환자리 올림 선을 접속한다.
(정답률: 69%)
  • 병렬가산기를 감산기로 변환하려면 2의 보수 방식을 적용해야 하므로, B 입력의 모든 비트를 반전시키기 위한 인버터 추가와 최하위 자리로의 캐리 입력(1)이 필요합니다.

    오답 노트
    1의 자리 FA를 HA로 바꾼다: 감산을 위해 최하위 자리에도 캐리 입력이 필요하므로 전가산기(FA)가 유지되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 주파수가 54[MHz]인 반송파를 3[kHz]의 신호파로 FM 변조했을 때 최대주파수편이가 ±15[kHz]이면 점유주파수 대역폭은?

  1. 6[kHz]
  2. 30[kHz]
  3. 36[kHz]
  4. 72[kHz]
(정답률: 79%)
  • FM 변조의 점유주파수 대역폭은 신호파 주파수와 최대주파수편이의 합에 2를 곱하여 계산합니다.
    ① [기본 공식] $BW = 2(f_{m} + \Delta f)$
    ② [숫자 대입] $BW = 2(3 + 15)$
    ③ [최종 결과] $BW = 36\text{ kHz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 연산장치로 논리연산을 할 때 필요없는 부분을 지울 때 쓰며, 일명 ″mask 한다″라고 하는 논리 게이트는?

  1. AND
  2. OR
  3. EX-OR
  4. NAND
(정답률: 82%)
  • AND 게이트는 특정 입력이 0일 때 출력 전체를 0으로 만들어 버리는 특성이 있어, 필요한 비트만 남기고 나머지를 지우는 마스킹(Masking) 연산에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. CPU가 기억장치에서 명령을 가져와서 실행하는 사이클은?

  1. Read 사이클
  2. Fetch 사이클
  3. Write 사이클
  4. Execute 사이클
(정답률: 70%)
  • CPU가 기억장치로부터 명령어를 가져오는 단계는 Fetch 사이클이며, 가져온 명령어를 해석하고 실제로 수행하는 단계는 Execute 사이클입니다. 문제에서 명령을 가져와서 '실행하는' 사이클을 물었으므로 Execute 사이클이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 그림과 같은 회로를 논리 기호로 표시하면?

(정답률: 71%)
  • 제시된 회로 는 두 개의 다이오드가 병렬로 연결되어 어느 하나라도 도통되면 출력 $Y$가 High가 되는 AND 게이트(또는 다이오드 논리 회로의 AND 구성) 형태를 띠고 있습니다. 따라서 이를 논리 기호로 나타내면 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 디지털 데이터를 디지털 신호로 변환하는 전송부호(부호화)의 종류에 속하지 않는 것은?

  1. NRZ
  2. CMI
  3. ADM
  4. 맨체스터
(정답률: 72%)
  • 전송부호(Line Coding)는 디지털 데이터를 디지털 신호로 변환하는 방식이며, NRZ, CMI, 맨체스터 등이 이에 해당합니다. 반면 ADM은 시분할 다중화(TDM) 방식의 계층적 구조를 가진 다중화 장치(Add-Drop Multiplexer)를 의미하므로 전송부호의 종류가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. R-L-C 공진 회로에 대한 설명으로 옳은 것은?

  1. 병렬 공진 시에 최대의 전류가 흐른다.
  2. 직렬 공진 시 전압확대비 이다.
  3. 직렬 공진 시 임피던스는 최소가 된다.
  4. 직렬 공진 시 전류는 전압보다 위상이 늦다.
(정답률: 77%)
  • 직렬 R-L-C 공진 회로에서는 유도 리액턴스와 용량 리액턴스가 서로 상쇄되어 임피던스가 오직 저항 성분만 남게 되므로 최소가 됩니다.

    오답 노트
    병렬 공진 시에 최대의 전류가 흐른다: 병렬 공진 시 임피던스가 최대가 되어 전류는 최소가 됨
    직렬 공진 시 전압확대비 $\frac{1}{Q}$이다: 전압확대비는 $Q$ 임
    직렬 공진 시 전류는 전압보다 위상이 늦다: 공진 시 전압과 전류의 위상은 동일함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

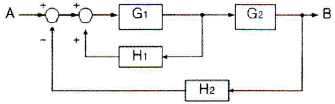

53. 다음 블록(Block) 선도에서 전달함수를 구하면?

(정답률: 64%)
  • 내부 루프와 외부 루프가 중첩된 구조로, 내부 피드백 루프를 먼저 정리한 후 전체 전달함수를 구하는 블록선도 단순화 원리를 적용합니다.
    ① [기본 공식]
    $$\frac{G_{1}G_{2}}{1 - G_{1}H_{1} + G_{1}G_{2}H_{2}}$$
    ② [숫자 대입]
    $$\frac{G_{1}G_{2}}{1 - G_{1}H_{1} + G_{1}G_{2}H_{2}}$$
    ③ [최종 결과]
    $$\frac{G_{1}G_{2}}{1 - G_{1}H_{1} + G_{1}G_{2}H_{2}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. Gunn Diode의 부성 저항 특성을 이용하기에 가장 적당한 것은?

  1. 마이크로파 검파기
  2. 마이크로파 혼합기
  3. 마이크로파 증폭기
  4. 마이크로파 발진기
(정답률: 70%)
  • Gunn Diode는 전압이 증가함에도 전류가 감소하는 부성 저항(Negative Resistance) 특성을 가지고 있어, 에너지를 공급하여 지속적인 진동을 만들어내는 마이크로파 발진기에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 도수분포표에서 알 수 있는 정보로 가장 거리가 먼 것은?

  1. 로트 분포의 모양
  2. 100 단위당 부적합 수
  3. 로트의 평균 및 표준편차
  4. 규격과의 비교를 통한 부적합품률의 추정
(정답률: 67%)
  • 도수분포표는 데이터의 분포 상태, 평균, 표준편차, 규격 대비 부적합품률 등을 파악하는 데 사용됩니다. 100 단위당 부적합 수는 도수분포표가 아닌 관리도(u 관리도 등)나 별도의 샘플링 검사 결과에서 도출되는 정보입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 미리 정해진 일정단위 중에 포함된 부적합수에 의거하여 공정을 관리할 때 사용되는 관리도는?

  1. c 관리도
  2. P 관리도
  3. X 관리도
  4. nP 관리도
(정답률: 70%)
  • 정해진 일정 단위(면적, 시간, 수량 등) 내에서 발생하는 부적합수의 총계를 이용하여 공정을 관리하는 도구는 c 관리도입니다.

    오답 노트
    P 관리도: 부적합품률(비율) 관리
    nP 관리도: 부적합품 수 관리
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. TPM 활동 체제 구축을 위한 5가지 기둥과 가장 거리가 먼 것은?

  1. 설비초기관리체제 구축 활동
  2. 설비효율화의 개별개선 활동
  3. 운전과 보전의 스킬 업 훈련 활동
  4. 설비경제성 검토를 위한 설비투자분석 활동
(정답률: 69%)
  • TPM(전사적 설비 보전)의 5가지 기둥은 초기관리체제 구축, 개별개선, 자주보전, 계획보전, 교육훈련 활동으로 구성됩니다. 설비경제성 검토를 위한 설비투자분석 활동은 TPM의 핵심 기둥에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 로트에서 랜덤하게 시료를 추출하여 검사한 후 그 결과에 따라 로트의 합격, 불합격을 판정하는 검사방법을 무엇이라 하는가?

  1. 자주검사
  2. 간접검사
  3. 전수검사
  4. 샘플링검사
(정답률: 90%)
  • 전체 로트에서 일부 시료만을 무작위로 추출하여 검사하고, 그 결과로 로트 전체의 합격 또는 불합격을 판정하는 방식은 샘플링검사입니다.

    오답 노트
    전수검사: 로트 내 모든 제품을 하나하나 검사하는 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. ASME(American Society of Mechanical Engineers)에서 정의하고 있는 제품공정 분석표에 사용되는 기호 중 ″저장(Storage)″을 표현한 것은?

  1. ○
  2. □
  3. ▽
  4. ⇨
(정답률: 84%)
  • ASME 공정 분석 기호에서 ▽ 기호는 제품이나 자재가 계획된 일정까지 보관되는 상태인 저장(Storage)을 의미합니다.

    오답 노트
    ○: 가공(Operation)
    □: 검사(Inspection)
    ⇨: 운반(Transportation)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 자전거를 셀 방식으로 생산하는 공장에서, 자전거 1대당 소요공수가 14.5H이며, 1일 8H, 월 25일 작업을 한다면 작업자 1명당 월 생산 가능 대수는 몇 대인가? (단, 작업자의 생산종합효율은 80%이다.)

  1. 10대
  2. 11대
  3. 13대
  4. 14대
(정답률: 71%)
  • 작업자 1명이 한 달 동안 투입 가능한 총 가동 시간과 효율을 고려하여, 제품 1대당 소요되는 공수를 나누어 생산 대수를 산출합니다.
    ① [기본 공식] $\text{생산대수} = \frac{\text{일일작업시간} \times \text{월작업일수} \times \text{효율}}{\text{대당 소요공수}}$
    ② [숫자 대입] $\text{생산대수} = \frac{8 \times 25 \times 0.8}{14.5}$
    ③ [최종 결과] $\text{생산대수} = 11.03$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
