전자기능장 필기 기출문제복원 (2016-04-02)

전자기능장 2016-04-02 필기 기출문제 해설

이 페이지는 전자기능장 2016-04-02 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전자기능장
(2016-04-02 기출문제)

목록

1과목: 임의구분

1. A'=0, B=1, C'=1일 때 출력이 0이 되는 논리식은?

  1. AB+BC
  2. AC'+BC
  3. A+B+C
  4. A B C
(정답률: 86%)
  • 주어진 조건 $A'=0, B=1, C'=1$을 정리하면 $A=1, B=1, C=0$입니다. 이를 각 논리식에 대입하여 출력이 $0$이 되는 식을 찾습니다.
    $$A \cdot B \cdot C = 1 \cdot 1 \cdot 0 = 0$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. CPU의 시스템 버스 상에 여러 개의 입·출력장치가 연결되어 있을 때 인터럽트가 가해지면 CPU는 입·출력장치를 하나씩 순차적으로 점검하여 인터럽트를 요구한 입·출력장치를 찾아내는 방법은?

  1. mask interrupt
  2. vector interrupt
  3. polling interrupt
  4. daisy chain
(정답률: 84%)
  • CPU가 인터럽트 발생 시 여러 장치를 순차적으로 확인하며 요청 장치를 찾아내는 방식은 polling interrupt입니다.

    오답 노트
    vector interrupt: 고유 벡터 주소를 통해 즉시 장치 식별
    daisy chain: 하드웨어적으로 우선순위에 따라 연결된 순서대로 확인
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 초고속 인터넷망을 이용하여 제공되는 양방향 TV 서비스를 나타내는 것은?

  1. PDP TV
  2. IPTV
  3. CATV
  4. 3D TV
(정답률: 98%)
  • IPTV는 초고속 인터넷망(IP 네트워크)을 이용하여 제공되는 양방향 TV 서비스입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 컴퓨터 입력 장치의 하나로, 빛을 이용하여 마크 용지에 연필이나 펜 등으로 표시한 부분에 빛을 비추어 판독하고 전기 신호로 바꾸어 주는 역할을 하는 것은?

  1. OCR
  2. OMR
  3. MICR
  4. 종이카드판독기
(정답률: 97%)
  • 마크 용지에 표시된 부분을 빛으로 판독하여 전기 신호로 변환하는 장치는 OMR(Optical Mark Reader, 광학 마크 판독기)입니다.

    오답 노트
    OCR: 광학 문자 판독기
    MICR: 자기 잉크 문자 인식
    종이카드판독기: 천공 카드 판독
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음과 같은 주파수 스펙트럼이 나타날 때의 변조 방식으로 옳은 것은?

  1. SSB
  2. DSB
  3. PWM
  4. PAM
(정답률: 70%)
  • 제시된 스펙트럼 이미지를 보면 반송파 $f_c$를 중심으로 상측파(USB)와 하측파(LSB)가 모두 대칭적으로 나타나고 있습니다. 이는 반송파에 신호파를 곱해 두 개의 측파대를 모두 전송하는 DSB(Double Sideband) 변조 방식의 전형적인 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. CD(Compact Disc)에 사용한 변조 방식은?

  1. PCM
  2. AM
  3. FM
  4. PWM
(정답률: 92%)
  • CD는 아날로그 신호를 디지털로 변환하여 저장하는 PCM(Pulse Code Modulation, 펄스 부호 변조) 방식을 사용하여 고음질의 디지털 오디오를 구현합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. RLC 직렬회로에 DC 전원 100V가 t=0일 때 인가되었을 경우 전류 I의 상태는? (단, R=1kΩ, L=2mH, C=8μF이다.)

  1. 발진상태
  2. 감쇠진동
  3. 임계진동
  4. 과제동
(정답률: 61%)
  • RLC 직렬회로에서 제동 상태는 제동 계수 $\zeta$ 값에 의해 결정되며, $\zeta > 1$일 때 과제동 상태가 됩니다.
    ① [기본 공식] $\zeta = \frac{R}{2} \sqrt{\frac{C}{L}}$
    ② [숫자 대입] $\zeta = \frac{1000}{2} \sqrt{\frac{8 \times 10^{-6}}{2 \times 10^{-3}}}$
    ③ [최종 결과] $\zeta = 31.62$
    계산 결과 $\zeta > 1$이므로 과제동 상태입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 레이저(Laser)에 관한 설명으로 가장 옳지 않은 것은?

  1. 주파수 폭이 매우 좁은 단색광이다.
  2. 사인파의 일종으로 파장이 매우 짧다.
  3. 전자파의 유도 방출로 빛을 발생한다.
  4. 레이저의 종류에는 고체와 액체 레이저만 있다.
(정답률: 94%)
  • 레이저는 고체, 액체뿐만 아니라 기체 레이저, 반도체 레이저 등 다양한 매질을 사용하여 구현할 수 있습니다.

    오답 노트
    주파수 폭이 좁은 단색광, 전자파의 유도 방출을 통한 빛 발생, 짧은 파장의 특성은 레이저의 핵심 성질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. PN 접합에서 공간전하 영역에는 어떤 전하가 존재하는가? (단, 접촉 직후의 캐리어 확산으로 접합 부분에 공간전하가 생성되었을 경우로 가정한다..)

  1. 거의 다수 캐리어이다.
  2. 거의 소수 캐리어이다.
  3. 도우너와 억셉터 이온이다.
  4. 정공과 전자이다.
(정답률: 82%)
  • PN 접합 시 캐리어가 확산되어 사라진 영역(공간전하 영역)에는 이동 가능한 캐리어 대신 고정된 도우너 이온($+$)과 억셉터 이온($-$)만 남게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

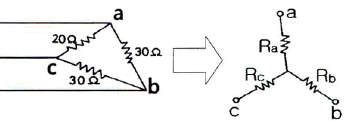

10. 다음 △결선에서 Y결선으로 변환했을 때 RC의 값은 몇 Ω 인가?

  1. 7.5
  2. 10
  3. 11.2
  4. 15
(정답률: 92%)
  • 델타-와이($\Delta-Y$) 변환 시, 특정 단자의 저항값은 해당 단자에 연결된 두 델타 저항의 곱을 델타 저항 세 개의 합으로 나눈 값과 같습니다.
    ① $R_c = \frac{R_{ac} \times R_{bc}}{R_{ab} + R_{bc} + R_{ca}}$
    ② $R_c = \frac{20 \times 30}{20 + 30 + 30}$
    ③ $R_c = 7.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 위치 제어계를 설계할 때, 보통 위상여유와 이득여유의 값을 순서대로 나타낸 것은?

  1. 20~40dB, 10~20dB
  2. 20~40dB, 3~10dB
  3. 40~60dB, 10~20dB
  4. 40~60dB, 3~20dB
(정답률: 77%)
  • 위치 제어계의 안정성과 응답 특성을 확보하기 위해 일반적으로 위상여유는 $40\sim60\text{dB}$, 이득여유는 $10\sim20\text{dB}$ 정도로 설계합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 메모리에 저장된 내용을 지울 수 없으며 대량생산에 적합한 것은?

  1. EPROM
  2. EAROM
  3. EEPROM
  4. Mask ROM
(정답률: 84%)
  • Mask ROM은 제조 공정 단계에서 데이터가 기록되어 나오므로 사용자가 내용을 지우거나 수정할 수 없으며, 대량 생산 시 비용 효율이 가장 높은 메모리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 마이크로컴퓨터가 수행할 수 있는 기능이 아닌 것은?

  1. 사고기능
  2. 연산기능
  3. 제어기능
  4. 기억기능
(정답률: 94%)
  • 마이크로컴퓨터는 하드웨어적으로 정해진 명령어 세트를 처리하는 장치로, 데이터의 연산, 제어, 기억 기능은 수행할 수 있지만 인간과 같은 자율적인 사고기능은 수행할 수 없습니다.

    오답 노트
    연산기능: ALU를 통해 수행
    제어기능: 제어장치를 통해 수행
    기억기능: 메모리를 통해 수행
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 유전 가열의 특징이 아닌 것은?

  1. 주파수를 증가시키면 전원과의 임피던스 정합이 쉽다.
  2. 큰 열량을 얻으려면 주파수를 증가시킨다.
  3. 마이크로웨이브 레이지는 식품 가열 목적의 유전 가열이다.
  4. 플라스틱 제품의 가열, 합판 제작, PVC의 접착 등에 응용된다.
(정답률: 71%)
  • 유전 가열은 고주파 전계를 이용하여 유전체 내부의 분자 마찰열을 이용하는 가열 방식입니다. 주파수가 증가하면 전원과의 임피던스 정합이 오히려 어려워지므로 주의해야 합니다.

    오답 노트
    큰 열량 필요 시 주파수 증가: 맞음
    마이크로웨이브 레이지: 유전 가열의 대표적 예시
    플라스틱, 합판, PVC 응용: 유전 가열의 주요 용도
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 증폭기 회로에서 저역 차단 주파수를 25Hz로 하기 위한 Ci의 용량은 약 몇 μF 인가? (단, 입력저항 Rin=200kΩ이다.)

  1. 0.5
  2. 0.45
  3. 0.39
  4. 0.032
(정답률: 58%)
  • 증폭기 회로의 입력단에 위치한 커패시터 $C_i$와 입력저항 $R_{in}$은 고역통과필터(HPF)를 형성하며, 이때의 차단 주파수를 이용하여 용량을 구할 수 있습니다.
    ① [기본 공식] $C_i = \frac{1}{2\pi f_c R_{in}}$
    ② [숫자 대입] $C_i = \frac{1}{2\pi \times 25 \times 200,000}$
    ③ [최종 결과] $C_i = 0.0318 \mu\text{F}$
    약 $0.032 \mu\text{F}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. RL 직렬회로에 직류 전압 E[V]를 공급할 때 시정수는 몇 초(s) 인가?(단, R=10[Ω], L=10[mH])

  1. 103
  2. 10-3
  3. 102
  4. 10-2
(정답률: 75%)
  • RL 직렬회로에서 시정수는 회로의 응답 속도를 나타내며, 인덕턴스를 저항으로 나눈 값으로 계산합니다.
    ① [기본 공식] $T = \frac{L}{R}$
    ② [숫자 대입] $T = \frac{10 \times 10^{-3}}{10}$
    ③ [최종 결과] $T = 10^{-3}$
    따라서 시정수는 $10^{-3}$ s 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

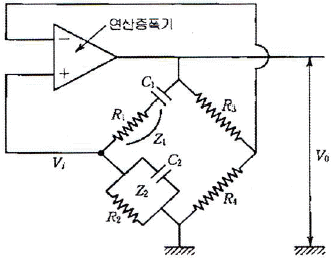

17. 다음 회로의 명칭과 발진주파수는?

  1. 비안정 멀티바이브레이터,
  2. 쌍안정 멀티바이브레이터,
  3. 빈 브리지회로,
  4. 전압 폴로어,
(정답률: 84%)
  • 제시된 회로도는 연산 증폭기와 RC 브리지 회로가 결합된 형태의 빈 브리지회로입니다. 이 회로는 정현파를 발생시키는 발진회로로, 발진주파수는 $C_1, C_2, R_1, R_2$ 값에 의해 결정됩니다.
    발진주파수 공식은 다음과 같습니다.
    $$\text{F} = \frac{1}{2\pi \sqrt{C_1 C_2 R_1 R_2}}$$
    따라서 정답은 빈 브리지회로와 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. T 플립플롭에 100[kHz]의 구형파 신호를 인가하였을 때, 출력 주파수는 몇 [kHz]인가?

  1. 50
  2. 100
  3. 200
  4. 400
(정답률: 67%)
  • T 플립플롭은 입력 신호의 주기보다 출력 신호의 주기가 2배가 되는 분주기 역할을 하므로, 출력 주파수는 입력 주파수의 $1/2$이 됩니다.
    ① [기본 공식] $f_{out} = \frac{f_{in}}{2}$
    ② [숫자 대입] $f_{out} = \frac{100}{2}$
    ③ [최종 결과] $f_{out} = 50$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 8진수 425를 2진수로 변환한 것으로 옳은 것은?

  1. (101010100)2
  2. (111010001)2
  3. (100010101)2
  4. (101010011)2
(정답률: 76%)
  • 8진수 한 자리는 2진수 3비트로 변환할 수 있습니다. 각 자리 숫자를 3비트 2진수로 풀어서 나열하면 됩니다.
    $$4 \rightarrow 100$$
    $$2 \rightarrow 010$$
    $$5 \rightarrow 101$$
    따라서 8진수 425는 2진수로 (100010101)$_{2}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 4[A]의 전류가 흐르는 경우 전력이 160[W]인 저항에 5[A]의 전류가 흐르면 전력은 몇 [W]인가?

  1. 150
  2. 250
  3. 350
  4. 450
(정답률: 89%)
  • 전력은 전류의 제곱에 비례한다는 원리를 이용하여, 먼저 저항값을 구한 뒤 변화된 전류를 대입하여 전력을 계산합니다.
    ① [기본 공식] $P = I^{2}R$
    ② [숫자 대입] $P = 5^{2} \times \frac{160}{4^{2}}$
    ③ [최종 결과] $P = 250$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 마이크로폰의 종류 중 양지향성을 갖는 것은?

  1. MC형 마이크로폰
  2. 리본형 마이크로폰
  3. 크리스털형 마이크로폰
  4. 가동코일형 마이크로폰
(정답률: 89%)
  • 리본형 마이크로폰은 얇은 금속 리본을 사용하여 전후 양방향에서 들어오는 소리에 반응하는 양지향성 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 콘덴서의 전위차와 축척된 에너지와의 관계식을 이용하여 도형으로 표현하게 되면 어떻게 되는가?

  1. 직선
  2. 타원
  3. 포물선
  4. 원
(정답률: 92%)
  • 콘덴서에 축적되는 에너지 $W$는 전위차 $V$의 제곱에 비례하는 관계를 가집니다.
    ① [기본 공식] $W = \frac{1}{2}CV^{2}$
    ② [숫자 대입] $W = \frac{1}{2}CV^{2}$
    ③ [최종 결과] $W \propto V^{2}$
    에너지가 전압의 2차 함수 형태로 나타나므로 이를 그래프로 표현하면 포물선이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. priority interrupt에 대한 설명으로 틀린 것은?

  1. polling 방식에는 priority가 없다.
  2. 병렬 priority interrupt 방식에는 interrupt register의 Bit 위치에 따라 priority가 결정된다.
  3. daisy chain 방식에서는 회선 결선 상태에 의해 priority가 결정된다.
  4. polling 방식의 결점은 interrupt가 많을 때 시간이 많이 소요된다.
(정답률: 83%)
  • Polling 방식은 CPU가 각 장치에 순차적으로 질의하여 인터럽트 발생 여부를 확인하므로, 질의 순서에 따라 우선순위(priority)가 결정됩니다.

    오답 노트
    병렬 priority interrupt: 인터럽트 레지스터의 비트 위치로 우선순위 결정
    Daisy chain: 물리적인 회선 연결 순서로 우선순위 결정
    Polling 결점: 장치 수가 많을수록 확인 시간이 증가하여 효율 저하
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 명령어의 오퍼랜드에 유효번지(실제 데이터가 있는 번지)가 저장되어 있는 주소를 갖고 있는 방식은?

  1. 상대주소 지정방식
  2. 고유주소 지정방식
  3. 레지스터 지정방식
  4. 간접주소 지정방식
(정답률: 68%)
  • 명령어의 오퍼랜드가 실제 데이터가 있는 유효번지를 직접 가리키지 않고, 유효번지가 저장된 또 다른 주소를 가리키는 방식을 간접주소 지정방식이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 어떤 회사는 8개의 장치가 완전히 연결된 Mesh network를 가지고 있다. 필요한 케이블 수는 몇 개인가?

  1. 4
  2. 7
  3. 28
  4. 56
(정답률: 84%)
  • 모든 장치가 서로 1:1로 연결되는 Mesh network의 전체 케이블 수는 조합 공식 $\binom{n}{2}$를 사용하여 계산합니다.
    ① [기본 공식] $L = \frac{n(n-1)}{2}$
    ② [숫자 대입] $L = \frac{8(8-1)}{2}$
    ③ [최종 결과] $L = 28$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 제어계가 구성된 후에 실험적으로 구하는 것이 용이한 응답 방법은?

  1. 주파수 응답(frequency response)
  2. 인디셜 응답(indicial response)
  3. 이득 응답(gain response)
  4. 위상 응답(phase response)
(정답률: 76%)
  • 제어계가 이미 구성된 상태에서 입력에 계단 함수를 가하여 시스템의 시간 응답을 측정하는 인디셜 응답(indicial response)은 실험적으로 구하기 가장 용이한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. CD-ROM에 관한 설명으로 틀린 것은?

  1. 섹터들은 위치에 관계없이 길이가 동일하다.
  2. 모든 섹터들의 데이터 저장 밀도는 각각 다르다.
  3. 엑세스할 섹터의 위치에 따라 디스크의 회전속도를 다르게 함으로써 동일한 비율로 데이터를 검색할 수 있다.
  4. 데이터가 저장된 표면의 흠집들은 레이저에 의하여 등선속도(constant linear velocity)로 읽는다.
(정답률: 69%)
  • CD-ROM은 등선속도(CLV) 방식으로 데이터를 읽기 때문에, 모든 섹터의 데이터 저장 밀도는 동일하게 유지됩니다.

    오답 노트
    섹터 길이 동일: 모든 섹터는 동일한 길이를 가짐
    회전속도 조절: 위치에 따라 속도를 조절하여 동일한 데이터 전송률 유지
    등선속도 읽기: 레이저가 일정한 선속도로 데이터를 읽음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 캐비테이션 효과를 이용하는 것은?

  1. 수심 측량
  2. 어군 탐지
  3. 초음파 탐상
  4. 초음파 세척
(정답률: 89%)
  • 초음파 세척은 액체 속에서 초음파에 의해 기포가 생성되고 소멸하며 강력한 충격파를 발생시키는 캐비테이션(Cavitation) 효과를 이용하여 오염 물질을 제거합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 계기착륙방식(ILS) 중 수평 위치의정확한 코스를 알려주는 로컬라이저 비컨국의 변조 주파수는?

  1. 100Hz, 150Hz
  2. 90Hz, 150Hz
  3. 150Hz, 300Hz
  4. 90Hz, 120Hz
(정답률: 76%)
  • 계기착륙방식(ILS)의 로컬라이저(Localizer)와 글라이드 슬롭(Glide Slope)은 모두 $90\text{Hz}$와 $150\text{Hz}$의 변조 주파수를 사용하여 항공기의 위치 정보를 제공합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 5비트 저항분할기(divider)의 디지털 입력이 10101일 때 전압은 약 몇 [V]인가? (단, 0은 0[V]이고, 1은 +10[V]이다.)

  1. +210
  2. +2.10
  3. +6.56
  4. +6.77
(정답률: 55%)
  • 밀만의 정리를 이용하여 디지털 입력값에 따른 출력 전압을 계산합니다.
    ① [기본 공식] $V_{o} = \frac{\sum (V_{n} \times 2^{n})}{2^{k}-1}$
    ② [숫자 대입] $V_{o} = \frac{(10 \times 2^{4}) + (0 \times 2^{3}) + (10 \times 2^{2}) + (0 \times 2^{1}) + (10 \times 2^{0})}{2^{5}-1}$
    ③ [최종 결과] $V_{o} = 6.77$ V
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 블록도는 아날로그 신호를 디지털화하여 전송하기 위한 PCM 송신 블록도이다. □ 안에 알맞은 회로 기능을 순서대로 나열한 것은?

  1. ㉠ 파형정형 ㉡ 양자화 ㉢ 표본화
  2. ㉠ 표본화 ㉡ 양자화 ㉢ 부호화
  3. ㉠ 표본화 ㉡ 양자화 ㉢ 파형정형
  4. ㉠ 파형정형 ㉡ 표본화 ㉢ 복호화
(정답률: 93%)
  • PCM(펄스 코드 변조) 송신기는 아날로그 신호를 디지털 신호로 변환하기 위해 순서대로 과정을 거칩니다.
    1. 표본화(Sampling): 연속적인 아날로그 신호를 일정 시간 간격으로 추출합니다.
    2. 양자화(Quantizing): 추출된 표본 값을 이산적인 레벨로 근사화합니다.
    3. 부호화(Encoding): 양자화된 값을 2진수 디지털 코드로 변환합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 전달함수의 정의에 관한 설명으로 가장 옳은 것은?

  1. 입력만을 고려한다.
  2. 모든 초기값을 고려한다.
  3. 주파수 특성만을 고려한다.
  4. 모든 초기값을 0으로 한다.
(정답률: 82%)
  • 제어공학에서 전달함수(Transfer Function)는 시스템의 입력과 출력 사이의 관계를 나타내는 함수로, 시스템의 고유한 특성을 분석하기 위해 모든 초기값을 0으로 가정하는 제로 상태(Zero-state) 응답을 기준으로 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 낮은 주파수에서는 출력전압이 보다 크며, 주파수가 증가함에 따라 감소하는 주파수 응답은?

  1. 저역통과 필터
  2. 고역통과 필터
  3. 대역소거 필터
  4. 대역차단 필터
(정답률: 83%)
  • 저역통과 필터(Low Pass Filter)는 이름 그대로 낮은 주파수 성분은 통과시키고 높은 주파수 성분은 차단하는 회로입니다. 따라서 주파수가 낮을수록 출력 전압이 크고, 주파수가 증가할수록 출력 전압이 감소하는 특성을 보입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 전자 CAD 작업 시 회로도의 설계 순서로 옳은 것은?

  1. 도면의 디자인 → 부품의 참조값 정의 → 설계규칙 검사 → 속성의 갱신 → 설계도면의 저장 → 네트리스트의 생성
  2. 도면의 디자인 → 설계규칙 검사 → 부품의 참조값 정의 → 설계도면의 저장 → 속성의 갱신 → 네트리스트의 생성
  3. 도면의 디자인 → 부품의 참조값 정의 → 속성의 갱신 → 설계규칙 검사 → 설계도면의 저장 → 네트리스트의 생성
  4. 도면의 디자인 → 속성의 갱신 → 설계규칙 검사 → 설계도면의 저장 → 부품의 참조값 정의 → 네트리스트의 생성
(정답률: 70%)
  • 전자 CAD를 이용한 회로 설계는 논리적인 흐름에 따라 도면을 먼저 디자인하고, 각 부품에 고유한 참조값을 부여한 뒤, 설계 규칙 검사(DRC)를 통해 오류를 잡고 속성을 갱신하여 저장한 후 최종적으로 PCB 설계를 위한 네트리스트를 생성하는 순서로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

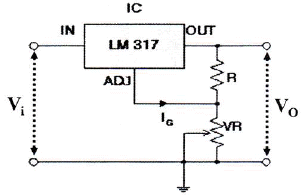

35. 정전압 IC인 LM317은 양(+)의 가변 직류전압을 얻어내는데 사용하는 소자이고 출력단자(OUT)와 조정단자(ADJ) 사이의 기준전압은 1.25V로 정해져 있다. 이 정전압 IC를 사용하여 그림과 같은 가변 전원회로를 구성하였을 때 출력 직류 전압의 가변 범위로 옳은 것은? (단, 고정저항 R은 1kΩ, 가변저항 VR은 25kΩ이고 조정단자에 흐르는 전류는 IADJ는 0으로 간주한다.)

  1. 0~ 31.25
  2. 1.25 ~ 32.5
  3. 2.5~ 32.5
  4. 2.5~ 33.75
(정답률: 78%)
  • LM317 가변 전원회로의 출력 전압은 출력단자와 조정단자 사이의 기준전압 $V_{ref} = 1.25\text{V}$에 의해 결정됩니다. 출력 전압 공식은 기준전압에 저항 분배비를 더한 형태를 가집니다.
    ① [기본 공식] $V_{out} = 1.25 \times (1 + \frac{V_R}{R})$
    ② [숫자 대입]
    최소 전압 ($V_R = 0\Omega$): $$V_{out} = 1.25 \times (1 + \frac{0}{1\text{k}\Omega}) = 1.25\text{V}$$
    최대 전압 ($V_R = 25\text{k}\Omega$): $$V_{out} = 1.25 \times (1 + \frac{25\text{k}\Omega}{1\text{k}\Omega}) = 1.25 \times 26 = 32.5\text{V}$$
    ③ [최종 결과] $1.25 \sim 32.5\text{V}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 64Kbyte를 액세스 하려면 최소 몇 개의 어드레스 선이 필요한가?

  1. 8
  2. 12
  3. 16
  4. 20
(정답률: 82%)
  • 메모리 용량과 어드레스 선의 관계는 $2^n$으로 표현되며, 여기서 $n$은 어드레스 선의 개수입니다. $64\text{Kbyte}$를 표현하기 위한 지수 값을 찾습니다.
    ① [기본 공식] $2^n = 64 \times 1024$
    ② [숫자 대입] $2^n = 65536$
    ③ [최종 결과] $n = 16$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 회로에서 부하(RL)에 흐르는 전류(IL)는 몇 mA 인가?

  1. 0.1
  2. 0.2
  3. 0.4
  4. 0.8
(정답률: 76%)
  • 전압 팔로워(Voltage Follower) 회로로, 출력 전압 $v_0$는 입력 전압과 동일하게 나타납니다. 옴의 법칙을 이용하여 부하 저항에 흐르는 전류를 계산합니다.
    ① [기본 공식] $I_L = \frac{v_0}{R_L}$
    ② [숫자 대입] $I_L = \frac{4}{10}$
    ③ [최종 결과] $I_L = 0.4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 프로토콜의 기능에 관한 설명으로 틀린 것은?

  1. 엔티티(entity)간 긴 메시지를 전송할 때는 보통 전송이 용이하도록 세분화하여 전송하는 과정을 캡슐화(encapsulation)라고 한다.
  2. PDU들을 원래의 순서대로 복원하여 재조립하기 위해 PDU에 일련번호를 지정하며 수신측에서는 이 일련번호를 이용하여 순서를 재조정하는 것을 순서 결정(sequence)이라고 한다.
  3. 수신 개체는 송신 개체에서 보내는 데이터 전송량이나 전송속도 등을 조절하는데 이를 흐름제어(flow control)라고 한다.
  4. 송신측 엔티티(entity)와 수신측 엔티티 간에 타이밍을 맞추는 기능, 즉 2개의 엔티티가 같은 상태를 유지하는 것을 동기화(synchronization)라고 한다.
(정답률: 83%)
  • 긴 메시지를 전송하기 위해 작은 단위로 나누는 과정은 세분화(Segmentation)입니다. 캡슐화(encapsulation)는 데이터에 제어 정보를 담은 헤더와 트레일러를 추가하는 과정을 의미하므로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. V1(s)를 입력, V2(s)를 출력이라 할 때 다음 회로의 전달 함수는? (단, C1=1F, L1=1H 이다.)

(정답률: 63%)
  • 전압 분배 법칙을 이용하여 입력 전압 $V_1(s)$에 대한 출력 전압 $V_2(s)$의 비를 구합니다.
    ① [기본 공식] $G(s) = \frac{Z_{L1}}{Z_{C1} + Z_{L1}}$
    ② [숫자 대입] $G(s) = \frac{s \cdot 1}{\frac{1}{s \cdot 1} + s \cdot 1} = \frac{s}{\frac{1 + s^2}{s}}$
    ③ [최종 결과] $G(s) = \frac{s^2}{s^2 + 1}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 명령 중 번지 필드가 필요 없는 명령으로 옳은 것은?

  1. 데이터 전송
  2. 산술
  3. 스킵(skip)
  4. 서브루틴 호출
(정답률: 85%)
  • 스킵(skip) 명령은 특정 조건이 만족될 때 다음 명령어를 건너뛰는 제어 명령으로, 별도의 메모리 주소를 참조할 필요가 없으므로 번지 필드가 필요 없습니다.

    오답 노트
    데이터 전송, 산술, 서브루틴 호출: 데이터를 읽거나 쓰기 위해, 혹은 분기할 주소를 지정하기 위해 반드시 메모리 주소(번지 필드)가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. RLC 직렬 회로에서 직렬 공진시 최대가 되는 것은 무엇인가?

  1. 전류
  2. 임피던스
  3. 리액턴스
  4. 저항
(정답률: 66%)
  • RLC 직렬 회로에서 공진 시에는 유도 리액턴스($X_L$)와 용량 리액턴스($X_C$)가 서로 상쇄되어 전체 임피던스가 최소가 됩니다. 임피던스가 최소가 되므로 옴의 법칙에 의해 회로에 흐르는 전류는 최대가 됩니다.

    오답 노트
    임피던스: 최소가 됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

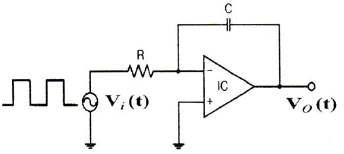

42. 다음 호로에 입력으로 구형파를 인가하고 회로에 시정수 RC가 입력 구형파의 펄스폭에 비해 충분히 클 경우에 출력되는 파형은?

  1. 계단파
  2. 구형파
  3. 정현파
  4. 삼각파
(정답률: 85%)
  • 제시된 회로는 반전 적분기 회로입니다. 구형파를 입력으로 하여 시정수 $RC$가 펄스폭에 비해 충분히 크면, 전압이 선형적으로 증가하고 감소하는 적분 동작이 수행되어 출력 파형은 삼각파가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 슈퍼헤테로다인 수신기에서 국부발진기가 동작하지 않으면 어떤 현상이 나타나는가?

  1. 저주파증폭기만 동작하지 않는다.
  2. 어떤 방송도 수신되지 않는다.
  3. 음성이 일그러진다.
  4. 음성이 작아진다.
(정답률: 82%)
  • 슈퍼헤테로다인 수신기에서 국부발진기는 수신된 RF 신호와 혼합되어 중간 주파수(IF)를 생성하는 핵심 역할을 합니다. 국부발진기가 동작하지 않으면 중간 주파수 변환 자체가 불가능하므로 어떤 방송도 수신될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 콘(Cone)형 스피커의 저음 특성을 향상시키기 위한 설명으로 옳은 것은?

  1. 임피던스가 커야 한다.
  2. 진동판의 두께를 증가시키고, 보이스 코일을 굵게 한다.
  3. 진동계의 강성(stiffness)을 작게 하고, 진동판의 실효 중량을 크게 한다.
  4. 구경을 작게 하고, 콘에 코루게이션(corrugation)을 많이 넣는다.
(정답률: 68%)
  • 스피커의 저음 특성을 높이려면 낮은 주파수에서 공진이 일어나야 합니다. 공진 주파수를 낮추기 위해서는 진동계의 강성(stiffness)을 작게 하여 복원력을 줄이고, 진동판의 실효 중량을 크게 하여 관성을 높여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 자기 테이프(Magnetic Tape)에서 BPI 단위의 의미는?

  1. 기록밀도
  2. 진송속도
  3. 파일의 크기
  4. 레코드의 간격
(정답률: 83%)
  • BPI는 Bits Per Inch의 약자로, 자기 테이프의 단위 길이(1인치)당 기록되는 비트 수를 의미하며 이는 곧 기록밀도를 나타내는 척도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. ISDN을 구성하는 필수 3대 요소가 아닌 것은?

  1. 시분할 통신 기술(TDM)
  2. 통신망의 공통선 신호 방식(CCS)
  3. 공중전화 통신망(PSTN)
  4. 교환기의 축적 프로그램 제어방식(SPC)
(정답률: 79%)
  • ISDN(종합 서비스 디지털 망)의 3대 필수 요소는 시분할 통신 기술(TDM), 공통선 신호 방식(CCS), 그리고 교환기의 축적 프로그램 제어방식(SPC)입니다. 공중전화 통신망(PSTN)은 ISDN이 대체하거나 기반으로 하는 기존의 아날로그 망을 의미하므로 필수 구성 요소에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 마이크로프로그램 제어에 대한 설명으로 틀린 것은?

  1. ROM이나 PLA(programmed logic array)를 이용해서 제어 회로를 구현하는 방법이다.
  2. 모든 프로그램 동작의 수행에 필요한 제어기능과 일련의 처리 절차를 마이크로프로그램으로 구성한다.
  3. 마이크로프로그램은 제어 신호들을 잘 정의된 워드인 마이크로 명령어로 구성하여 작성하므로 설계를 쉽게 바꿀 수 있다.
  4. 고정 배선식보다 가격이 싸고 마이크로 명령어를 인출하는 별도의 시간이 짧기 때문에 속도가 빠른 장점이 있다.
(정답률: 64%)
  • 마이크로프로그램 제어 방식은 ROM 등을 사용하여 설계를 유연하게 바꿀 수 있다는 장점이 있지만, 제어 메모리에서 마이크로 명령어를 인출하는 시간이 추가로 소요되므로 하드웨어로 직접 연결된 고정 배선식(Hard-wired)보다 속도가 느립니다.

    오답 노트
    속도가 빠른 장점이 있다: 고정 배선식보다 속도가 느림
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 오류제어방식 중 재전송 요청을 하지 않고 수신측에서 검출된 오류를 수신측에서 정정하는 자기정정방식은?

  1. 수평 패리티 방식
  2. 군계수 검사방식
  3. 중복순환검사 방식
  4. 해밍부호 방식
(정답률: 89%)
  • 해밍부호 방식은 데이터 전송 중 발생한 오류를 검출할 뿐만 아니라, 오류가 발생한 정확한 위치를 찾아내어 수신측에서 직접 수정할 수 있는 전방 오류 수정(FEC) 방식의 대표적인 자기정정방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. AND 게이트의 입력 A, B에 1Hz와 5Hz의 구형파가 입력되었을 때 출력 Y에 나타나는 펄스의 주파수는 몇 Hz인가?

  1. 1
  2. 2.5
  3. 3
  4. 6
(정답률: 58%)
  • AND 게이트는 모든 입력이 1일 때만 출력이 1이 됩니다. 서로 다른 주파수의 구형파가 입력될 때, 출력 펄스의 주파수는 두 입력 주파수의 최대공약수(GCD)와 관련이 있으며, 이 경우 두 주파수의 차이 또는 조합에 의해 결정됩니다. 하지만 일반적인 논리 회로의 펄스 중첩 원리에 따라 두 주파수의 합이나 차가 아닌, 주기적인 일치 지점을 계산하면 $3\text{Hz}$가 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 전송하고자 하는 신호를 연속된 신호로 전송하는 것이 아니라 일정한 시간 간격으로 순간순간 신호의 진폭을 표본화하여 펄스 형태로 만든 다음에 전송하는 방식은?

  1. FM 통신방식
  2. AM 통신방식
  3. 펄스 통신방식
  4. 다중 통신방식
(정답률: 94%)
  • 펄스 통신방식은 연속적인 아날로그 신호를 그대로 보내지 않고, 일정한 시간 간격으로 표본화(Sampling)하여 그 진폭 값을 펄스 형태로 변환하여 전송하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 2차계의 과도응답에서 임계제동의 경우는?

  1. ζ < 1
  2. ζ > 1
  3. ζ = 1
  4. ζ = 0
(정답률: 77%)
  • 2차계 제어 시스템의 과도응답 특성은 제동비 $\zeta$ 값에 의해 결정됩니다. 제동비가 정확히 $1$일 때, 진동 없이 가장 빠르게 목표값에 도달하는 임계제동 상태가 됩니다.
    $$ \zeta = 1 $$

    오답 노트
    $\zeta < 1$: 부족제동 (진동 발생)
    $\zeta > 1$: 과제동 (응답 속도 느림)
    $\zeta = 0$: 무제동 (지속적 진동)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

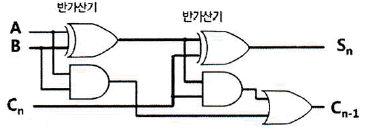

52. 전가산기에 3가지 입력 A, B, Cn이 가해지면 합의 출력 Sn은?

(정답률: 85%)
  • 전가산기는 두 개의 입력 $A, B$와 하위 비트에서 올라온 캐리 $C_n$을 더하여 합 $S_n$과 캐리 $C_{n-1}$을 출력하는 회로입니다. 합 $S_n$은 세 입력에 대해 XOR 연산을 수행한 결과와 같습니다.
    $$S_n = A \oplus B \oplus C_n$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 플립플롭에서 클록 입력이 L에서 H로 바뀔 때 입력을 판독하고 클록 입력이 H에서 L로 바뀔 때 출력이 나타나도록 하는 트리거 방식은?

  1. 다운 트리거 방식
  2. 마스터 슬레이브 방식
  3. 클록 트리거 방식
  4. 지연 트리거 방식
(정답률: 68%)
  • 마스터 슬레이브 방식은 두 개의 플립플롭을 직렬로 연결하여, 마스터가 클록의 상승 엣지(L $\rightarrow$ H)에서 입력을 받아 저장하고, 슬레이브가 하강 엣지(H $\rightarrow$ L)에서 그 값을 출력으로 전달함으로써 레이스 현상을 방지하는 트리거 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. EDPS를 설명한 것으로 옳은 것은?

  1. 전자 계산기 산업의 발달 과정
  2. 시스템 개발과 계획의 평가
  3. 경제 문제의 전산 처리 결과표
  4. 전자적 데이터 처리 시스템
(정답률: 85%)
  • EDPS는 Electronic Data Processing System의 약자로, 데이터를 전자적으로 처리하는 시스템인 전자적 데이터 처리 시스템을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 일반적으로 품질코스트 가운데 가장 큰 비율을 차지하는 것은?

  1. 평가코스트
  2. 실패코스트
  3. 예방코스트
  4. 검사코스트
(정답률: 84%)
  • 품질코스트는 예방, 평가, 실패 코스트로 구분됩니다. 일반적으로 품질 관리가 제대로 이루어지지 않았을 때 발생하는 내부 및 외부 실패코스트가 전체 비용 중 가장 큰 비중을 차지합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 어떤 작업을 수행하는데 작업소요시간이 빠른 경우 5시간, 보통이면 8시간, 늦으면 12시간 걸린다고 예측 되었다면 3점 견적법에 의한 기대 시간치와 분산을 계산하면 약 얼마인가?

  1. te=8.0, δ2=1.17
  2. te=8.2, δ2=1.36
  3. te=8.3, δ2=1.17
  4. te=8.3, δ2=1.36
(정답률: 48%)
  • 3점 견적법을 이용하여 낙관치, 최빈치, 비관치를 바탕으로 기대 시간과 분산을 산출합니다.
    ① [기본 공식]
    $$t_e = \frac{a + 4m + b}{6}$$
    $$\delta^2 = (\frac{b - a}{6})^2$$
    ② [숫자 대입]
    $$t_e = \frac{5 + 4 \times 8 + 12}{6}$$
    $$\delta^2 = (\frac{12 - 5}{6})^2$$
    ③ [최종 결과]
    $$t_e = 8.17$$
    $$\delta^2 = 1.36$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 계량값 관리도에 해당되는 것은?

  1. c 관리도
  2. u 관리도
  3. R 관리도
  4. np 관리도
(정답률: 70%)
  • 관리도는 측정 가능한 연속량인 계량값 관리도와 개수나 비율을 세는 계수값 관리도로 나뉩니다. R 관리도(범위 관리도)는 대표적인 계량값 관리도입니다.

    오답 노트
    c 관리도, u 관리도, np 관리도: 결점 수나 불량률을 다루는 계수값 관리도
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 정규분포에 관한 설명 중 틀린 것은?

  1. 일반적으로 평균치가 중앙값보다 크다.
  2. 평균을 중심으로 좌우대칭의 분포이다.
  3. 대체로 표준편차가 클수록 산포가 나쁘다고 본다.
  4. 평균치가 0이고 표준편차가 1인 정규분포를 표준정규분포라 한다.
(정답률: 68%)
  • 정규분포는 평균을 중심으로 좌우가 완벽하게 대칭인 종 모양의 분포입니다. 따라서 평균, 중앙값, 최빈값이 모두 일치하므로 평균치가 중앙값보다 크다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 계수 규준형 샘플링 검사의 OC 곡선에서 좋은 로트를 합격시키는 확률을 뜻하는 것은? (단, α는 제1종과오, β는 제2종과오이다.)

  1. α
  2. β
  3. 1-α
  4. 1-β
(정답률: 79%)
  • 제1종 과오 $\alpha$는 좋은 로트를 불합격시킬 확률을 의미합니다. 따라서 좋은 로트를 합격시킬 확률은 전체 확률 1에서 제1종 과오를 뺀 $1-\alpha$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 작업측정의 목적 중 틀린 것은?

  1. 작업개선
  2. 표준시간 설정
  3. 과업관리
  4. 요소작업 분할
(정답률: 67%)
  • 작업측정의 주된 목적은 표준시간을 설정하여 작업개선, 과업관리, 생산 계획 수립 등에 활용하는 것입니다. 요소작업 분할은 표준시간을 설정하기 위한 분석 과정(수단)이지 측정의 최종 목적이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
