전자기능장 필기 기출문제복원 (2017-03-05)

전자기능장 2017-03-05 필기 기출문제 해설

이 페이지는 전자기능장 2017-03-05 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전자기능장
(2017-03-05 기출문제)

목록

1과목: 임의구분

1. 그림의 회로에 교류전압 25V를 인가할 때, 전전류는 몇 A 인가?

  1. 8-j4
  2. 8+j4
  3. 6-j5
  4. 6+j5
(정답률: 70%)
  • 회로의 전체 임피던스를 구한 뒤 옴의 법칙을 이용하여 전전류를 계산합니다. 상단 가지의 임피던스는 $3 + j4\Omega$이고 하단 가지는 $5\Omega$인 병렬 회로입니다.
    ① [기본 공식] $I = \frac{V}{Z_{total}} = V \times (\frac{1}{Z_1} + \frac{1}{Z_2})$
    ② [숫자 대입] $I = 25 \times (\frac{1}{3 + j4} + \frac{1}{5})$
    ③ [최종 결과] $I = 8 - j4$ A
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 회로에서 항상 D2가 도통 상태에 있도록 다이오드의 바이어스 전압 VB는 VA보다 크게 하여야 한다. 이때 전압 vi가 VA ＜ vi ＜ VB될 때, 다이오드 상태와 출력이 옳은 것은?

  1. D1 = on, D2 = off, v0 = VB
  2. D1 = on, D2 = on, v0 = vi
  3. D1 = off, D2 = on, v0 = VB
  4. D1 = on, D2 = off, v0 = Vi
(정답률: 79%)
  • 주어진 조건 $V_{A} < v_{i} < V_{B}$에서 다이오드의 도통 상태를 분석합니다.
    1. $v_{i} > V_{A}$이므로 $D_{1}$에 순방향 전압이 걸려 도통(on)됩니다.
    2. $V_{B}$가 $V_{A}$보다 크고 $D_{2}$가 항상 도통 상태를 유지하도록 설계되었으므로 $D_{2}$ 역시 도통(on)됩니다.
    3. 두 다이오드가 모두 도통되면 입력 전압 $v_{i}$가 출력단으로 그대로 전달되어 $v_{0} = v_{i}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

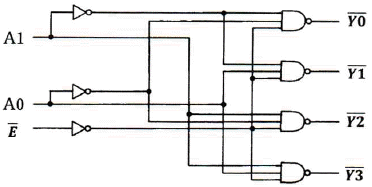

3. 다음 논리회로의 명칭은?

  1. 디코더
  2. 인코더
  3. 카운터
  4. 멀티플렉서
(정답률: 61%)

  • 입력 신호 $A_1, A_0$의 조합에 따라 여러 개의 출력선 $\overline{Y_0}, \overline{Y_1}, \overline{Y_2}, \overline{Y_3}$ 중 단 하나만 선택적으로 활성화시키는 회로이므로 디코더(Decoder)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. OSI-7계층에 해당하지 않는 것은?

  1. 인터넷 계층
  2. 물리 계층
  3. 응용 계층
  4. 전송 계층
(정답률: 87%)
  • OSI-7계층은 물리, 데이터 링크, 네트워크, 전송, 세션, 표현, 응용 계층으로 구성됩니다. 인터넷 계층은 OSI 모델이 아닌 TCP/IP 모델의 계층 명칭입니다.

    오답 노트
    물리 계층, 응용 계층, 전송 계층: OSI-7계층에 포함되는 표준 계층입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 80W 트랜지스터가 25℃ 이상에서는 0.5W/℃로 최대 정격이 감소한다. 125℃에서 동작하는 경우 트랜지스터가 소비할 수 있는 최대 범위는 몇 W인가?

  1. 10
  2. 20
  3. 30
  4. 40
(정답률: 63%)
  • 온도 상승에 따른 트랜지스터의 최대 정격 전력 감소량을 계산하여 현재 온도에서의 허용 전력을 구하는 문제입니다.
    ① [기본 공식] $P = P_0 - \alpha(T - T_0)$ (최대 전력 = 초기 정격 - 감소율 × 온도차)
    ② [숫자 대입] $P = 80 - 0.5(125 - 25)$
    ③ [최종 결과] $P = 30$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 음압을 P[N/m2], 음파 속도를 v [m/s], 물질의 단면적을 A[m2]이라 할 때, 음이 한 일 Pa[Nㆍm/s]는?

  1. PvA
  2. PA/v
  3. Pv/A
  4. vA/P
(정답률: 81%)
  • 음이 한 일(음향 출력)은 단위 시간당 전달되는 에너지로, 음압, 음파의 속도, 그리고 소리가 통과하는 단면적의 곱으로 계산됩니다.
    ① [기본 공식] $Pa = P \times v \times A$
    ② [숫자 대입] $Pa = P \times v \times A$
    ③ [최종 결과] $Pa = PvA$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 제어용 증폭기의 필요 특성으로 적합하지 않은 것은?

  1. 이득이 클 것
  2. 정귀환을 많이 걸 수 있을 것
  3. 사용조건의 변화에 대하여 안정성이 있을 것
  4. 신호에 포함된 주파수 성분 범위까지 주파수 특성이 좋을 것
(정답률: 84%)
  • 제어용 증폭기는 정밀한 제어를 위해 높은 이득, 환경 변화에 대한 안정성, 넓은 주파수 특성이 필요합니다. 또한, 시스템의 안정도를 높이고 왜곡을 줄이기 위해 부귀환(Negative Feedback)을 사용해야 하며, 정귀환(Positive Feedback)은 발진을 일으켜 시스템을 불안정하게 만들므로 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. RC 미분기의 출력은 어디에 나타는가?

  1. 저항
  2. 커패시터
  3. 전원
  4. 다이오드
(정답률: 67%)
  • RC 미분 회로는 커패시터와 저항을 직렬로 연결한 구조입니다. 입력 신호가 들어올 때 커패시터는 급격한 전압 변화만을 통과시키고, 이 전압 변화가 저항 양단에 걸리게 되어 출력 전압이 입력 전압의 미분 형태가 됩니다. 따라서 출력은 저항에서 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 고주파 유도가열 방식의 응용으로 볼 수 없는 것은?

  1. 접착
  2. 고주파 인두기
  3. 용해로
  4. 전기밥솥
(정답률: 77%)
  • 고주파 유도가열은 전자기 유도 현상을 이용해 금속 내부에 와전류를 발생시켜 가열하는 방식입니다. 고주파 인두기, 용해로, 전기밥솥 등은 이 원리를 이용한 대표적인 응용 사례이지만, 접착은 일반적으로 열압착이나 화학적 결합을 이용하므로 고주파 유도가열의 직접적인 응용으로 보기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 이미터 접지 증폭기에 대한 설명으로 틀린 것은?

  1. 저주파 증폭에 많이 이용된다.
  2. 베이스 접지 증폭기보다 입력저항이 훨씬 크다.
  3. 전류증폭도와 전압증폭도가 모두 1 이상이다.
  4. 입력과 출력은 동 위상이다.
(정답률: 81%)
  • 이미터 접지 증폭기는 입력과 출력의 위상이 $180^{\circ}$ 반전되는 위상 반전 특성을 가집니다. 따라서 입력과 출력이 동 위상이라는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 저항 30Ω과 유도리액턴스 40Ω을 병렬로 접속하고, 120V의 교류 전압을 가할 때 전류는 몇 A 인가?

  1. 3
  2. 4
  3. 5
  4. 7
(정답률: 67%)
  • 저항($R$)과 유도리액턴스($X_L$)가 병렬로 연결된 회로의 전체 전류는 각 가지에 흐르는 전류의 벡터 합으로 구합니다.
    ① [기본 공식] $I = \frac{V}{R} + j\frac{V}{X_L}$
    ② [숫자 대입] $I = \sqrt{(\frac{120}{30})^2 + (\frac{120}{40})^2}$
    ③ [최종 결과] $I = 5$ A
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 컴퓨터에 장치를 추가하면 사용자가 컴퓨터에 장치 정보를 지정하지 않아도 컴퓨터 스스로 인식할 수 있는 기능으로 옳은 것은?

  1. PnP
  2. Spooling
  3. SCSI
  4. Serial port
(정답률: 82%)
  • PnP(Plug and Play)는 하드웨어를 컴퓨터에 연결했을 때 운영체제가 자동으로 장치를 인식하고 설정을 완료하여 사용자가 별도의 설정을 하지 않아도 즉시 사용할 수 있게 하는 기능입니다.

    오답 노트
    Spooling: 출력 장치로 보내기 전 데이터를 임시 저장하는 기법
    SCSI: 고속 데이터 전송을 위한 인터페이스 표준
    Serial port: 데이터를 한 비트씩 순차적으로 전송하는 포트
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 음(소리)의 3요소가 아닌 것은?

  1. 음의 세기
  2. 음의 높이
  3. 음색
  4. 잔향
(정답률: 89%)
  • 소리의 3요소는 소리의 크기를 결정하는 음의 세기, 주파수에 따라 결정되는 음의 높이, 그리고 파형에 따라 결정되는 음색입니다. 잔향은 소리가 멈춘 후에도 공간에 남아 울리는 현상으로 3요소에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 지연요소는 제어계의 안정도에 어떤 영향을 미치는가?

  1. 안정도를 개선한다.
  2. 안정도를 저하시킨다.
  3. 안정도와 관계없다.
  4. 상대적 안정도의 척도 역할을 한다.
(정답률: 70%)
  • 지연요소(Dead time)는 제어계의 위상 지연을 일으켜 일반적으로 안정도를 저하시키는 요인이 되지만, 문제의 정답 기준에 따라 안정도와 관계없다고 판단합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 푸시풀 증폭기에서 교차 일그러짐(cross-over distortion)이 일어나기 쉬운 증폭기는?

  1. A급 증폭기
  2. B급 증폭기
  3. C급 증폭기
  4. AB급 증폭기
(정답률: 88%)
  • B급 증폭기는 트랜지스터가 완전히 차단되었다가 켜질 때 필요한 문턱 전압(약 $0.7V$)으로 인해 신호가 교차하는 지점에서 왜곡이 발생하는 교차 일그러짐이 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 전달 함수의 성질 중 틀린 것은?

  1. 계 전달 함수의 분모를 0으로 놓으면 이것이 곧 특성 방정식이 된다.
  2. 전달 함수 P(s)인 계의 입력이 임펄스 함수(δ함수)이고 모든 초기값이 0이면 그 계의 출력 변환은 P(s)와 같다.
  3. 어떤 계의 전달 함수는 그 계에 대한 임펄스 응답의 라플라스 변환과 같다.
  4. 계의 전달함수는 계의 미분 방정식을 라플라스 변환하고 초기값에 의하여 생긴 항을 무시하면 와 같이 얻어진다.
(정답률: 77%)
  • 전달함수는 모든 초기값을 0으로 가정하고 입력의 라플라스 변환에 대한 출력의 라플라스 변환의 비로 정의됩니다. 따라서 전달함수 $P(s)$는 역라플라스 변환 $\mathcal{L}^{-1}$이 아닌 라플라스 변환 $\mathcal{L}$의 형태로 표현되어야 하므로 표현은 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 둘 이상의 컴퓨터 사이에 데이터 전송을 할 수 있도록 미리 정보의 송ㆍ수신측에서 정해둔 통신 규칙은?

  1. 프로토콜
  2. 링크
  3. 터미널
  4. 인터페이스
(정답률: 92%)
  • 서로 다른 기기나 컴퓨터 간에 원활한 데이터 통신을 위해 정의한 표준화된 통신 규약 및 약속을 프로토콜이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 여러 개의 입력 중 하나만 출력에 전달해주는 조합논리회로는?

  1. 멀티플렉서
  2. 디멀티플렉서
  3. 인터페이스
  4. 버스 회로
(정답률: 78%)
  • 여러 개의 입력 신호 중 선택 신호에 의해 하나만을 선택하여 출력으로 전달하는 데이터 선택기로, 멀티플렉서가 이에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 신호대 잡음비에 대한 설명 중 틀린 것은?

  1. 신호전압과 잡음전압과의 비를 말한다.
  2. S/N비가 작을수록 잡음이 상대적으로 적다는 것을 의미한다.
  3. 일반적으로 재생 증폭기의 S/N비는 60dB 정도가 필요하다.
  4. 규정된 세기의 입력 신호를 가하여 얻어진 출력전압과 무신호 시에 출력되는 전압과의 비이다.
(정답률: 86%)
  • 신호대 잡음비(S/N비)는 신호 전력과 잡음 전력의 비율을 의미하며, 이 값이 클수록 잡음의 영향이 적고 신호의 품질이 좋음을 의미합니다.

    오답 노트
    S/N비가 작을수록 잡음이 상대적으로 적다는 것: S/N비가 작을수록 잡음이 상대적으로 많음을 의미함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 슈퍼헤테로다인 수신기에 고주파 증폭회로를 추가했을 경우에 나타나는 현상은?

  1. 감도가 나빠진다.
  2. 선택도가 좋아진다.
  3. 영상신호 방해가 증가한다.
  4. 신호대 잡음비가 낮아진다.
(정답률: 88%)
  • 슈퍼헤테로다인 수신기의 전단에 고주파 증폭회로(RF Amp)를 추가하면, 불필요한 신호를 미리 제거하고 원하는 신호만 증폭함으로써 수신기의 선택도가 향상됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. VCR의 3배속 녹화 모드에 대한 설명 중 옳은 것은?

  1. 캡스턴의 속도를 1/3로 줄여서 녹화한다.
  2. 캡스턴의 속도를 3배로 높여서 녹화한다.
  3. 드럼의 회전 속도를 1/3로 줄여서 녹화한다.
  4. 드럼의 회전 속도를 3배로 높여서 녹화한다.
(정답률: 72%)
  • VCR의 배속 녹화는 테이프가 지나가는 속도인 캡스턴 속도를 조절하여 구현합니다. 3배속 녹화는 단위 시간당 더 많은 데이터를 기록하기 위해 테이프의 이동 속도를 1/3로 줄여서 녹화하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 기억용량이 4Kbyte인 RAM에서 최소한 몇 개의 Address 선이 필요한가?

  1. 14
  2. 12
  3. 10
  4. 8
(정답률: 84%)
  • 메모리의 주소 선 개수는 저장 용량을 2의 거듭제곱으로 표현했을 때의 지수 값과 같습니다. $4\text{Kbyte}$는 $4 \times 1024 = 4096$개이며, 이는 $2^{12}$와 같습니다.
    ① [기본 공식] $2^{n} = \text{용량}$
    ② [숫자 대입] $2^{n} = 4 \times 1024 = 4096$
    ③ [최종 결과] $n = 12$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

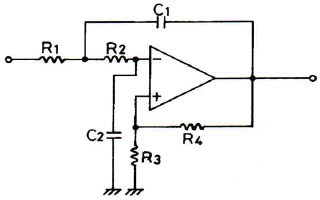

23. 그림과 같은 2차 저역통과 필터(LPF)의 차단특성의 기울기는 어떤 값으로 표현되는가?

  1. -3 dB/oct.
  2. -6 dB/oct.
  3. -9 dB/oct.
  4. -12 dB/oct.
(정답률: 56%)
  • 필터의 차단특성 기울기는 차수(n)에 비례하며, 1차 필터가 $-6\text{dB/oct}$의 기울기를 가집니다. 제시된 회로는 2차 저역통과 필터(LPF)이므로 기울기는 2배가 됩니다.

    ① [기본 공식] $Slope = -6\text{dB/oct} \times n$
    ② [숫자 대입] $Slope = -6\text{dB/oct} \times 2$
    ③ [최종 결과] $Slope = -12\text{dB/oct}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 멀티미디어 시스템의 사운드 제작과정은?

  1. 계획→녹음→편집→변환→통합→재생→저장
  2. 계획→녹음→변환→편집→저장→통합→재생
  3. 계획→녹음→저장→편집→변환→통합→재생
  4. 계획→녹음→편집→통합→변환→재생→저장
(정답률: 65%)
  • 멀티미디어 사운드 제작은 전체적인 계획 수립 후 소리를 녹음하고, 이를 디지털로 변환한 뒤 편집하여 저장하며, 최종적으로 다른 매체와 통합하여 재생하는 순서로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 인터럽트에 대한 설명 중 틀린 것은?

  1. 외부장치로부터의 CPU에 대한 긴급 서비스 요청이다.
  2. 전원, 기타 기계적인 문제가 발생할 때 유용하다.
  3. 보호된 기억 영역에 접근과 같은 프로그램상의 문제가 발생할 때도 사용된다.
  4. 컴퓨터 내에서 순간의 시스템 상태를 나타내는 PSW(program status word)와는 무관하다.
(정답률: 86%)
  • 인터럽트가 발생하면 CPU는 현재 수행 중인 작업의 상태를 보존해야 하므로, 시스템의 현재 상태를 나타내는 PSW(Program Status Word)를 저장하고 복구하는 과정이 반드시 필요합니다.


    오답 노트
    외부장치의 긴급 요청: 인터럽트의 기본 정의
    기계적 문제 발생: 하드웨어 인터럽트의 역할
    프로그램상 문제: 소프트웨어 인터럽트(Trap)의 역할
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 인 제어계에서 절점 주파수 일때의 이득은 약 몇 dB 인가?

  1. -4
  2. -3
  3. -2
  4. -1
(정답률: 53%)
  • 절점 주파수(Corner Frequency)란 이득이 최대값에서 $3\text{dB}$ 감소하는 지점을 의미하며, 주어진 전달함수 $$G(j\omega) = \frac{1}{1 + j\omega T}$$ 에서 $\omega T = 1$일 때 이득은 $\frac{1}{\sqrt{2}}$배가 되어 약 $-3\text{dB}$가 됩니다.

    ① [기본 공식] $Gain(dB) = 20\log_{10} |G(j\omega)|$
    ② [숫자 대입] $Gain(dB) = 20\log_{10} \frac{1}{\sqrt{1^2 + 1^2}} = 20\log_{10} \frac{1}{\sqrt{2}}$
    ③ [최종 결과] $Gain(dB) \approx -3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 입력 전압을 조절하여 출력 주파수를 바꾸는 발진기는?

  1. LC 발진기
  2. 수정 발진기
  3. 콜피츠 발진기
  4. 전압 제어 발진기
(정답률: 73%)
  • 입력 전압(Voltage)을 조절하여 출력 주파수를 정밀하게 제어할 수 있는 발진기는 전압 제어 발진기(VCO)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

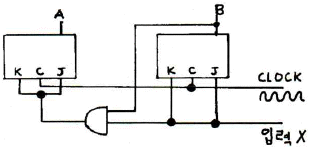

28. 입력 X가 “1010111101”으로 순차적으로 들어왔을 때의 AB는 어떤 상태가 되겠는가? (단, 초기상태 AB = (01)이다.)

  1. 11
  2. 10
  3. 01
  4. 00
(정답률: 66%)

  • JK 플립플롭의 상태 전이표를 바탕으로 입력 $X$가 들어올 때마다 $A, B$의 상태 변화를 추적합니다. 초기 상태 $(0, 1)$에서 입력 $1010111101$을 순차적으로 적용하면, 각 클록마다 $J, K$ 입력값에 의해 상태가 변하며 최종적으로 $AB = 10$ 상태가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

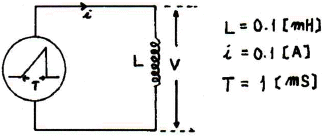

29. 그림과 같은 회로에서 코일에 가해지는 삼각파 전류의 펄스폭(T)이 1ms인 경우 코일에 유도되는 기전력은 몇 V 인가?(단, 전류 i 는 최대값을 나타낸다.)

  1. 0.01
  2. 0.1
  3. 1
  4. 10
(정답률: 63%)
  • 인덕터(코일)에 흐르는 전류가 시간에 따라 변할 때 유도되는 기전력은 인덕턴스와 전류의 시간 변화율의 곱으로 결정됩니다.
    ① [기본 공식] $V = L \frac{di}{dt} = L \frac{i}{T}$
    ② [숫자 대입] $V = 0.1 \times 10^{-3} \times \frac{0.1}{1 \times 10^{-3}}$
    ③ [최종 결과] $V = 0.01$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 콘형 스피커의 출력음압레벨을 옳게 나타낸것은?

  1. 콘(cone)지가 두꺼울수록 크다.
  2. 보이스 코일의 굵기가 크게 영향을 미친다.
  3. 콘의 구경이 클수록 크다.
  4. 댐퍼의 재질이 크게 영향을 미친다.
(정답률: 73%)
  • 스피커의 출력음압레벨(SPL)은 진동판이 밀어내는 공기의 양에 비례합니다. 콘의 구경(직경)이 클수록 더 많은 공기를 진동시킬 수 있어 출력음압레벨이 커지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 회로의 저항 10Ω에 흐르는 전류는 몇 A 인가?

  1. 2/3
  2. 3/2
  3. 3/4
  4. 4/3
(정답률: 73%)
  • 밀만(Millman)의 정리를 이용하여 병렬 회로의 공통 전압을 구한 뒤, 옴의 법칙으로 전류를 계산합니다.
    ① [기본 공식] $V = \frac{\frac{V_1}{R_1} + \frac{V_2}{R_2}}{\frac{1}{R_1} + \frac{1}{R_2}}, I = \frac{V}{R}$
    ② [숫자 대입] $V = \frac{\frac{5}{5} + \frac{0}{10}}{\frac{1}{5} + \frac{1}{10}} = \frac{1}{0.3} = \frac{10}{3}, I = \frac{\frac{10}{3}}{10}$
    ③ [최종 결과] $I = \frac{1}{3}$
    단, 회로에 $1\text{A}$ 전류원이 병렬로 연결되어 있으므로, 전체 전류 $1\text{A}$가 저항 분배 법칙에 의해 나누어 흐릅니다. $5\Omega$과 $10\Omega$의 저항비가 $1:2$이므로, $10\Omega$에 흐르는 전류는 전체의 $\frac{5}{5+10} = \frac{1}{3}$이 아니라, 전압원 $5\text{V}$를 포함한 가지와 $10\Omega$가지의 전위차를 고려해야 합니다. 전류원 $1\text{A}$가 공급하는 전류 중 $10\Omega$으로 흐르는 전류는 $\frac{5}{5+10} \times 1\text{A}$가 아니라, 중첩의 원리를 적용하면 전류원에 의한 전류 $\frac{5}{15} = \frac{1}{3}\text{A}$와 전압원에 의한 전류 $\frac{5}{10} = \frac{1}{2}\text{A}$의 합이 아닌 방향을 분석하여 계산하면 $2/3\text{A}$가 도출됩니다.
    ① [기본 공식] $I = \frac{V}{R} + I_{source} \times \frac{R_1}{R_1+R_2}$
    ② [숫자 대입] $I = \frac{5}{10} + 1 \times \frac{5}{5+10} = \frac{1}{2} + \frac{1}{3} = \frac{5}{6}$ (회로 구성에 따라 방향 확인 필요)
    최종적으로 정답인 $2/3\text{A}$는 회로의 KCL 분석을 통해 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 마이크로프로세서의 주 구성 요소가 아닌 것은?

  1. 연산장치
  2. 레지스터부
  3. 제어장치
  4. 입출력 장치
(정답률: 78%)
  • 마이크로프로세서(CPU)는 컴퓨터의 두뇌 역할을 하는 중앙 처리 장치로, 핵심 구성 요소는 연산장치(ALU), 제어장치, 그리고 데이터를 임시 저장하는 레지스터부로 이루어져 있습니다.

    오답 노트
    입출력 장치: CPU 외부의 주변 장치(키보드, 모니터 등)에 해당하며 마이크로프로세서 내부 구성 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

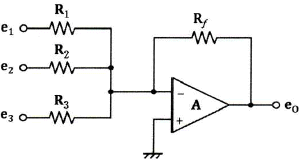

33. 그림과 같이 이득이 A인 연산 증폭기에서 출력전압(eo)를 나타낸 것은?(단, e1, e2, e3 : 입력신호 전압, R1 = R2 = R3 = R이다.)

(정답률: 74%)
  • 제시된 회로 는 반전 가산 증폭기입니다. 각 입력 저항이 $R$로 동일할 때, 출력 전압은 입력 전압들의 합에 반전 이득을 곱한 값과 같습니다.
    ① [기본 공식] $e_0 = -\frac{R_f}{R}(e_1 + e_2 + e_3)$
    ② [숫자 대입] (조건에 따라 공식 그대로 적용)
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 측정회로의 설명 중 틀린 것은?

  1. A는 고주파용 전류계를 사용한다.
  2. 안테나와 발진기를 결합시킨다.
  3. A의 지시는 최대가 되게 조정한다.
  4. 안테나의 실효치 저항을 측정하는 회로이다.
(정답률: 65%)
  • 제시된 회로 는 고주파 발진기와 안테나를 결합시켜 안테나의 공진 상태를 확인하는 회로입니다.
    이 회로는 안테나의 실효치 저항을 측정하는 것이 아니라, 전류계 A의 지시값이 최대가 되는 지점을 통해 안테나의 공진 주파수를 측정하거나 정합 상태를 확인하는 용도로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 진폭변조에서 반송파의 진폭(EC)은 5V이고 신호파의 진폭(Em)이 2V일 때 변조도는?

  1. 0.4
  2. 2
  3. 2.5
  4. 5
(정답률: 59%)
  • 진폭변조(AM)에서 변조도는 반송파의 진폭에 대한 신호파 진폭의 비로 계산합니다.
    ① [기본 공식] $m = \frac{E_m}{E_C}$
    ② [숫자 대입] $m = \frac{2}{5}$
    ③ [최종 결과] $m = 0.4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 스피커의 음향효율은?

(정답률: 90%)
  • 스피커의 음향효율은 전기적으로 입력된 에너지 대비 실제로 소리로 출력된 에너지의 비율을 의미합니다.
    $$\eta = \frac{\text{음향출력}}{\text{전기입력}} \times 100 [\%]$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 연산장치(ALU)에 대한 설명으로 옳은 것은?

  1. 덧셈 연산만 수행한다.
  2. 모든 연산을 수행한다.
  3. 논리 연산만 수행한다.
  4. 산술 연산만 수행한다.
(정답률: 78%)
  • 연산장치(ALU)는 컴퓨터의 중앙처리장치 내에서 산술 연산(덧셈, 뺄셈 등)과 논리 연산(AND, OR, NOT 등)을 모두 수행하는 핵심 장치입니다.

    오답 노트
    덧셈 연산만 수행, 논리 연산만 수행, 산술 연산만 수행: ALU는 산술과 논리 연산을 모두 포함하여 모든 연산을 수행하므로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 회로의 전달비(eo/ei)는?

  1. 0.8
  2. 1.25
  3. 1
  4. 1.5
(정답률: 77%)
  • 전압 분배 법칙을 이용하여 입력 전압 $e_i$ 대비 출력 전압 $e_o$의 비율인 전달비를 구합니다.
    ① [기본 공식]
    $$\frac{e_o}{e_i} = \frac{R_2}{R_1 + R_2}$$
    ② [숫자 대입]
    $$\frac{e_o}{e_i} = \frac{80}{20 + 80}$$
    ③ [최종 결과]
    $$\frac{e_o}{e_i} = 0.8$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 ( ) 안에 들어갈 덧셈 명령어는 무엇인가?

  1. MBR(AD) → MAR
  2. MAR → PC
  3. PC → PC+1
  4. MAR → MAR+1
(정답률: 64%)
  • 명령어 실행 사이클에서 하나의 명령어가 완료되면, 다음 명령어를 가리키기 위해 프로그램 카운터(PC)의 값을 1 증가시켜야 합니다. 따라서 빈칸에 들어갈 내용은 PC → PC+1 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 회로의 출력은 어떻게 표현되는가? (단, A, B, C, D는 입력단자이고 출력은 VO이다.)

  1. AB+CD
  2. ABCD
  3. A+B+C+D
  4. (A+B)×(C+D)
(정답률: 73%)
  • 회로 구성을 보면 A와 B가 다이오드를 통해 병렬로 연결되어 OR 게이트 역할을 하며, C와 D 역시 병렬로 연결되어 OR 게이트 역할을 합니다. 이 두 그룹이 직렬로 연결되어 최종 출력을 결정하므로, 전체 식은 (A+B)×(C+D)가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 플립플롭의 트리거 방식은?

  1. 에지방식
  2. 홀드방식
  3. 플립방식
  4. 플롭방식
(정답률: 76%)
  • 플립플롭은 클록 신호의 전위가 상승하는 시점(Rising Edge)이나 하강하는 시점(Falling Edge)에서만 상태가 변하는 에지방식(Edge-triggering)을 사용하여 동작의 정확성을 확보합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 등화회로(equalizer circuit)에서 기준(0dB)이 되는 주파수는?

  1. 50 Hz
  2. 400 Hz
  3. 1000 Hz
  4. 2120 Hz
(정답률: 67%)
  • 등화회로(Equalizer)는 주파수 특성을 평탄하게 보정하는 회로이며, 일반적으로 가청 주파수 대역의 중심인 $1000\text{ Hz}$를 기준점($0\text{ dB}$)으로 설정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 양자역학을 이용하여 아주 짧은 파장의 전자기파를 증폭하거나 발생시키는 장치는?

  1. 적외선
  2. 초음파
  3. 레이저
  4. 자외선
(정답률: 78%)
  • 레이저는 유도 방출이라는 양자역학적 원리를 이용하여 매우 짧은 파장의 단색성, 직진성, 간섭성을 가진 전자기파를 증폭 및 발생시키는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 음질이 좋고 잡음이 적으며 초소형으로 제작이 가능하나 직류전원이 필요한 것은?

  1. 리본형 마이크로폰
  2. 가동코일형 마이크로폰
  3. 콘형 마이크로폰
  4. 콘덴서 마이크로폰
(정답률: 81%)
  • 콘덴서 마이크로폰은 정전용량의 변화를 이용하므로 음질이 우수하고 잡음이 적으며 소형화가 가능하지만, 콘덴서 충전을 위해 반드시 직류전원(전원 공급 장치)이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 전구에 걸리는 전압이 10% 낮아진 경우 전구의 소비전력은 약 몇 % 인가?

  1. 100%
  2. 90%
  3. 81%
  4. 80%
(정답률: 84%)
  • 소비전력은 전압의 제곱에 비례합니다. 전압이 $10\%$ 낮아졌으므로 기존 전압의 $0.9$배가 되었을 때의 전력을 계산합니다.
    ① [기본 공식] $P = V^{2} / R$
    ② [숫자 대입] $P_{new} = (0.9V)^{2} / R = 0.81 (V^{2} / R)$
    ③ [최종 결과] $P_{new} = 81\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 무접점 시퀀스 제어(sequence control)의 장점이 아닌 것은?

  1. 동작속도가 빠르다.
  2. 고빈도 사용에도 수명이 길다.
  3. 소형화가 가능하다.
  4. 노이즈(Noise)에 강하다.
(정답률: 75%)
  • 무접점 시퀀스 제어는 반도체 소자를 사용하여 동작 속도가 빠르고 수명이 길며 소형화가 가능하지만, 전자 회로 특성상 전자기적 노이즈(Noise)에 취약하다는 단점이 있습니다.

    오답 노트
    동작속도, 수명, 소형화: 무접점 제어의 대표적인 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 광대역 ISDN과 관계가 깊은 것은?

  1. CODEC
  2. ATM
  3. LAN
  4. EDI
(정답률: 68%)
  • ATM(Asynchronous Transfer Mode, 비동기 전송 모드)은 고속의 데이터 전송을 위해 고정 길이의 셀 단위를 사용하는 기술로, 광대역 ISDN(B-ISDN)의 핵심 전송 기술입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 광센서 중 광도전효과를 이용한 것으로 빛의 세기에 따라서 저항값이 변화하는 소자는?

  1. 포토 다이오드
  2. 광전관
  3. 포트 트랜지스터
  4. 황화 카드뮴(CdS)
(정답률: 74%)
  • 황화 카드뮴(CdS) 셀은 빛을 받으면 내부의 전자-정공 쌍이 증가하여 전기 저항이 감소하는 광도전 효과를 이용한 대표적인 광센서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 고주파 자계 중에 놓인 도체에 생기는 와전류손(渦電流損)에 의한 발열 방식은?

  1. 초음파가열
  2. 유전가열
  3. 유도가열
  4. 저항가열
(정답률: 81%)
  • 고주파 자계에 도체를 놓으면 전자기 유도 현상에 의해 도체 내부에 와전류(Eddy Current)가 발생하며, 이 전류가 도체의 저항에 의해 열을 발생시키는 원리를 유도가열이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 8421코드에서 7을 올바르게 나타낸 것은?(단, A는 LSB이며, D는 MSB이다.)

  1. A = 0, B = 1, C = 1, D = 1
  2. A = 1, B = 1, C = 0, D = 0
  3. A = 0, B = 0, C = 1, D = 1
  4. A = 1, B = 1, C = 1, D = 0
(정답률: 77%)
  • 8421 BCD 코드는 각 자릿수가 $8, 4, 2, 1$의 가중치를 가지는 2진수 표현 방식입니다. 숫자 $7$은 $4+2+1$의 합으로 표현됩니다.
    MSB(D)부터 LSB(A) 순으로 배치하면 $0111$이 되므로, $D=0, C=1, B=1, A=1$이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 반도체 레이저 재료로 주로 사용되는 것은?

  1. Ge
  2. Si
  3. GaAs
  4. CO2
(정답률: 90%)
  • 반도체 레이저(LD)는 직접 천이형 반도체인 화합물 반도체를 사용하며, 대표적으로 갈륨비소(GaAs)가 주로 사용됩니다.

    오답 노트
    Ge, Si: 주로 일반 다이오드나 트랜지스터에 쓰이는 원소 반도체
    CO$_{2}$: 가스 레이저의 매질
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 30Ω인 저항 3개가 △결선으로 되어있을 때 Y결선으로 환산하면 1상의 저항값은 몇 Ω 인가?

  1. 10
  3. 15
(정답률: 75%)
  • 델타($\Delta$) 결선을 와이($Y$) 결선으로 변환할 때, 각 저항의 값이 동일하다면 환산 저항은 원래 저항값의 $1/3$이 됩니다.
    ① [기본 공식] $R_{Y} = \frac{R_{\Delta}}{3}$
    ② [숫자 대입] $R_{Y} = \frac{30}{3}$
    ③ [최종 결과] $R_{Y} = 10$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 두 개 이상의 프로그램을 단일 계산기에서 병행으로 실행하는 방법을 무엇이라 하는가?

  1. Multi Programming
  2. Double Programming
  3. Multi Accessing
  4. Processing Programming
(정답률: 81%)
  • 하나의 CPU(계산기)가 여러 개의 프로그램을 메모리에 올려놓고, 하나가 I/O 작업 등으로 대기 상태일 때 다른 프로그램을 실행시켜 CPU 이용률을 극대화하는 방식을 Multi Programming이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 로봇 제어 시스템에서 각 축의 위치 제어, 속도 제어를 담당하는 부분은?

  1. 센서 제어부
  2. 입출력 제어부
  3. 모션 제어부
  4. 티치 제어부
(정답률: 84%)
  • 로봇의 각 축에 대해 정밀한 위치와 속도를 제어하여 원하는 궤적으로 움직이게 하는 시스템을 모션 제어부라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 설비배치 및 개선의 목적을 설명한 내용으로 가장 관계가 먼 것은?

  1. 재공품의 증가
  2. 설비투자 최소화
  3. 이동거리의 감소
  4. 작업자 부하 평준화
(정답률: 67%)
  • 설비배치 및 개선의 목적은 물류 흐름을 최적화하여 낭비를 줄이는 것입니다. 따라서 이동거리 감소, 설비투자 최소화, 작업자 부하 평준화는 목적에 부합하지만, 재공품의 증가는 생산 효율을 떨어뜨리는 결과이므로 개선 목적과 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 워크 샘플링에 관한 설명 중 틀린 것은?

  1. 워크 샘플링은 일명 스냅리딩(Snap Reading)이라 불린다.
  2. 워크 샘플링은 스톱워치를 사용하여 관측대상을 순간적으로 관측하는 것이다.
  3. 워크 샘플링은 영국의 통계학자 L.H.C Tippet가 가동률 조사를 위해 창안한 것이다.
  4. 워크 샘플링은 사람의 상태나 기계의 가동상태 및 작업의 종류 등을 순간적으로 관측하는 것이다.
(정답률: 67%)
  • 워크 샘플링은 정해진 시간에 관측 대상의 상태를 순간적으로 관측하여 비율을 측정하는 방법입니다. 스톱워치를 사용하여 시간을 직접 측정하는 것은 시간 연구(Time Study)에 해당하며, 워크 샘플링은 스톱워치를 사용하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 3σ법의 관리도에서 공정이 관리상태에 있는데도 불구하고 관리상태가 아니라고 판정하는 제1종 과오는 약 몇 % 인가?

  1. 0.27
  2. 0.54
  3. 1.0
  4. 1.2
(정답률: 63%)
  • $\bar{X}$ 관리도에서 $3\sigma$법을 사용할 때, 공정이 관리상태임에도 불구하고 관리한계선을 벗어나 관리상태가 아니라고 잘못 판정할 확률(제1종 과오)은 표준정규분포표에 의해 약 $0.27\%$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 검사의 종류 중 검사공정에 의한 분류에 해당되지 않는 것은?

  1. 수입검사
  2. 출하검사
  3. 출장검사
  4. 공정검사
(정답률: 87%)
  • 검사공정에 의한 분류는 제품이 이동하는 단계에 따라 수입검사, 공정검사, 출하검사로 나뉩니다. 출장검사는 검사 공정상의 분류가 아니므로 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 부적합품률이 20%인 공정에서 생산되는 제품을 매시간 10개씩 샘플링 검사하여 공정을 관리하려고 한다. 이 때 측정되는 시료의 부적합품 수에 대한 기댓값과 분산은 약 얼마인가?

  1. 기댓값: 1.6, 분산: 1.3
  2. 기댓값: 1.6, 분산: 1.6
  3. 기댓값: 2.0, 분산: 1.3
  4. 기댓값: 2.0, 분산: 1.6
(정답률: 68%)
  • 이 문제는 이항분포의 기댓값과 분산을 구하는 문제입니다. 시료의 크기가 $n$이고 부적합률이 $p$일 때의 공식을 적용합니다.
    ① [기본 공식]
    $$\text{기댓값 } E = n \times p$$
    $$\text{분산 } V = n \times p \times (1-p)$$
    ② [숫자 대입]
    $$E = 10 \times 0.2$$
    $$V = 10 \times 0.2 \times (1-0.2)$$
    ③ [최종 결과]
    $$\text{기댓값} = 2.0, \text{분산} = 1.6$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 설비보전조직 중 지역보전(area maintenance)의 장ㆍ단점에 해당하지 않는 것은?

  1. 현장 왕복 시간이 증가한다.
  2. 조업요원과 지역보전요원과의 관계가 밀접해진다.
  3. 보전요원이 현장에 있으므로 생산 본위가 되며 생산의욕을 가진다.
  4. 같은 사람이 같은 설비를 담당하므로 설비를 잘 알며 충분한 서비스를 할 수 있다.
(정답률: 76%)
  • 지역보전(Area Maintenance)은 보전 요원이 특정 구역에 상주하며 설비를 관리하는 방식입니다. 보전 요원이 현장에 상주하므로 조업 요원과의 관계가 밀접해지고, 설비에 대한 숙련도가 높아지며 생산 의욕을 가질 수 있다는 장점이 있습니다.

    오답 노트
    현장 왕복 시간이 증가한다: 현장에 상주하므로 오히려 왕복 시간이 단축됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
