전자기기기능장 필기 기출문제복원 (2017-07-08)

전자기기기능장
(2017-07-08 기출문제)

목록

1과목: 임의구분

1. 온도, 압력, 액체면, 유량 및 농도 등의 공업프로세스의 상태량을 제어하는 것은?

  1. 공정제어
  2. 추종제어
  3. 자동조정
  4. 서보제어
(정답률: 87%)
  • 공업프로세스에서 상태량을 제어하는 것은 공정제어입니다. 공정제어는 공정 내부의 상태량을 측정하고 분석하여 원하는 목표값에 도달하도록 제어하는 것으로, 생산성 향상과 제품 품질 향상에 큰 역할을 합니다. 따라서 온도, 압력, 액체면, 유량 및 농도 등의 상태량을 제어하는 것은 공정제어의 핵심 역할 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 10진수 5에 대한 3-초과 코드로 옳은 것은?

  1. 0001
  2. 0101
  3. 1010
  4. 1000
(정답률: 86%)
  • 3-초과 코드는 2진수로 표현했을 때, 모든 자리수가 3보다 큰 코드를 말합니다. 따라서 10진수 5를 2진수로 변환하면 "0101"이 됩니다. 이 중에서 모든 자리수가 3보다 큰 코드는 "1000" 하나뿐이므로 정답은 "1000"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 자동제어에서 목표값으로 유지하는 제어방식으로 옳은 것은?

  1. 정치제어
  2. 서보제어
  3. 추치제어
  4. 프로그램제어
(정답률: 76%)
  • 정치제어는 목표값으로 유지하는 제어방식입니다. 이는 제어 대상의 상태를 측정하여 목표값과 비교하고, 그 차이를 줄이기 위해 제어 입력을 조절하는 방식입니다. 따라서 목표값으로 유지하는 제어방식으로는 정치제어가 옳은 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 2단자 임피던스 함수 일 때 극점은?

  1. +1
  2. -1
  3. 2, 3
  4. -2, -3
(정답률: 88%)
  • 극점은 함수의 도함수가 0이 되는 지점으로, 이 함수의 도함수는 (x+2)(x+3)으로 x=-2, -3일 때 0이 됩니다. 따라서 극점은 -2와 -3입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. CPU를 통하지 않고 입출력 장치와 메모리 사이에서 데이터를 주고받는 방식은?

  1. CTC
  2. PIPO
  3. DMA
  4. NMI
(정답률: 88%)
  • DMA는 Direct Memory Access의 약자로, CPU를 거치지 않고 입출력 장치와 메모리 사이에서 데이터를 직접 주고받는 방식입니다. 따라서 입출력 작업을 수행할 때 CPU의 부담을 줄일 수 있어 시스템의 성능을 향상시킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

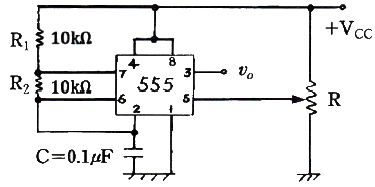

6. 그림과 같은 회로에서 출력 발진주파수는 몇 Hz인가?

  1. 200
  2. 480
  3. 820
  4. 950
(정답률: 81%)
  • 이 회로는 클락 발진 회로로, 발진 주파수는 다음과 같이 계산됩니다.

    f = 1 / (0.7 * R * C)

    여기서 R은 1kΩ, C는 470pF이므로,

    f = 1 / (0.7 * 1kΩ * 470pF) = 480Hz

    따라서, 정답은 480입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 교류 전동기는?

  1. 유도 전동기
  2. 직권 전동기
  3. 분권 전동기
  4. 복권 전동기
(정답률: 90%)
  • 유도 전동기는 회전자에 자기장을 인가하여 회전자 내부에 유도전류를 유발시켜 회전력을 발생시키는 전동기입니다. 따라서 교류 전동기 중 유도 전동기가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 회전 운동계의 토크 및 관성 모멘트는 전자계의 무엇으로 대응 되는가?

  1. 전압 및 인덕턴스
  2. 저항 커패시터
  3. 전압 및 전류
  4. 저항 및 인덕턴스
(정답률: 78%)
  • 회전 운동계의 토크는 전자계의 전압과 대응되며, 관성 모멘트는 인덕턴스와 대응된다. 이는 회전 운동계에서 토크는 회전체의 회전 운동을 유발하는 힘이며, 전자계에서 전압은 전류를 유발하는 힘이기 때문이다. 또한, 관성 모멘트는 회전체가 회전하는 데 필요한 에너지를 저장하는 성질을 가지며, 인덕턴스는 전류가 흐르는 동안 자기장에 에너지를 저장하는 성질을 가지기 때문이다. 따라서, 회전 운동계의 토크와 관성 모멘트는 전자계의 전압과 인덕턴스와 대응된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 테이프 레코더의 자기헤드 중 재생헤드의 특성을 결정하는 요인이 아닌 것은?

  1. 주파수 특성
  2. 외부 유도잡음
  3. 누화(cross talk)
  4. 녹음 간격
(정답률: 78%)
  • 재생헤드는 녹음 간격과는 관련이 없습니다. 녹음 간격은 녹음 시 사용되는 헤드의 간격을 의미하며, 이는 녹음 품질과 녹음 시간에 영향을 미칩니다. 하지만 재생헤드는 녹음된 자기 신호를 읽어들이는 역할을 하므로, 주파수 특성, 외부 유도잡음, 누화(cross talk) 등과 관련이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 녹음기에서 테이프를 일정한 속도로 움직이게 하는 것은?

  1. 캡스턴과 핀치롤러
  2. 핀치롤러와 텐션암
  3. 캡스턴과 테이프 가이드
  4. 테이프 가이드와 테이프 패드
(정답률: 84%)
  • 녹음기에서 테이프를 일정한 속도로 움직이게 하는 것은 캡스턴과 핀치롤러입니다. 캡스턴은 테이프를 감아주는 역할을 하고, 핀치롤러는 테이프를 잡아 끌어당겨 일정한 속도로 움직이게 합니다. 핀치롤러와 텐션암은 테이프의 긴장도를 조절하는 역할을 하고, 테이프 가이드와 테이프 패드는 테이프의 위치를 조정하거나 진동을 완화하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 반도체 레이저 재료로서 흔히 사용되는 물질은?

  1. Ge
  2. InGaAsP
  3. ZnS
  4. CdSe
(정답률: 83%)
  • InGaAsP은 반도체 레이저 재료로 많이 사용되는 이유는 그 안에 인디움, 갈륨, 비소, 인 등의 원소가 함유되어 있기 때문입니다. 이러한 원소들은 레이저 작동에 필요한 전하 이동과 같은 과정에서 중요한 역할을 하며, InGaAsP는 이러한 원소들을 적절하게 조합하여 높은 효율성과 안정성을 갖춘 반도체 레이저를 만들 수 있게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 듀티 사이클(duty cycle)이 0.1이고, 주기가 40μs인 펄스의 폭은?

  1. 3μs
  2. 4μs
  3. 5μs
  4. 6μs
(정답률: 91%)
  • 듀티 사이클(duty cycle)이 0.1이라는 것은 펄스의 전체 주기 중에서 신호가 켜져 있는 시간이 전체 주기의 10%라는 뜻입니다. 따라서, 전체 주기가 40μs인 경우, 펄스의 신호가 켜져 있는 시간은 40μs x 0.1 = 4μs가 됩니다. 따라서, 정답은 "4μs"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 회로에서 스위치를 닫았을 때 흐르는 전류가 닫기 전에 흐르던 전류의 2배가 되도록하기 위한 저항 R의 값은 약 몇 Ω 인가?

  1. 0.5Ω
  2. 0.67Ω
  3. 0.33Ω
  4. 1.5Ω
(정답률: 66%)
  • 스위치가 닫히기 전에는 R과 2R이 직렬로 연결되어 있으므로, 전류는 R과 2R의 합성 저항인 3R을 통해 흐르게 됩니다. 스위치가 닫힌 후에는 R과 2R이 병렬로 연결되어 있으므로, 전류는 R, 2R의 병렬 저항인 0.67R을 통해 흐르게 됩니다. 따라서, 0.67R = 3R/2 이므로, R = 0.67Ω가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 컴퓨터 시스템에서 데이터의 입출력을 관리하고, CPU의 명령 수행에 필요한 신호를 내보내는 장치는?

  1. DMA
  2. 제어장치
  3. 레지스터
  4. 프로그램 카운터
(정답률: 76%)
  • 제어장치는 컴퓨터 시스템에서 데이터의 입출력을 관리하고, CPU의 명령 수행에 필요한 신호를 내보내는 장치입니다. DMA는 직접 메모리 접근을 위한 장치이고, 레지스터는 데이터를 저장하는 임시 기억장치이며, 프로그램 카운터는 다음에 실행할 명령어의 주소를 저장하는 레지스터입니다. 따라서, 데이터의 입출력을 관리하고 CPU의 명령 수행에 필요한 신호를 내보내는 장치는 제어장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 중 대칭 4단자 회로에서 특성 임피던스는?

(정답률: 86%)
  • 대칭 4단자 회로에서 특성 임피던스는 입니다. 이유는 대칭 4단자 회로에서는 전류와 전압이 대칭적으로 분포하기 때문에, 각 단자의 전압과 전류는 모두 대칭적으로 분포합니다. 따라서, 특성 임피던스도 대칭적으로 분포하게 되며, 이 때의 값은 각 단자의 임피던스 값의 합을 3으로 나눈 값이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 유도 가열은 주로 어떤 작용을 이용한 것인가?

  1. 유전체손
  2. 맴돌이 전류손
  3. 히스테리시스손
  4. 주파수손
(정답률: 91%)
  • 유도 가열은 전자기장을 이용하여 전기전자의 운동에 의해 열을 발생시키는 방식으로 작동합니다. 이 때, 맴돌이 전류손은 유도 가열에서 가장 중요한 작용 중 하나입니다. 맴돌이 전류손은 자기장의 변화에 따라 전류가 발생하는 현상으로, 이 전류가 물체 내부에서 발생하여 열을 발생시키는 것이 유도 가열의 원리입니다. 따라서 맴돌이 전류손은 유도 가열에서 가장 중요한 작용 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 디지털 데이터를 디지털 신호로 변환하는 전송부호화의 종류에 속하지 않는 것은?

  1. NRZ
  2. CMI
  3. 인터리빙
  4. 맨체스터
(정답률: 75%)
  • 인터리빙은 전송부호화의 종류가 아닙니다. 인터리빙은 전송된 데이터를 일정한 규칙에 따라 재배열하여 전송하는 기술로, 오류 발생 시 데이터 복원을 용이하게 합니다. 따라서 전송부호화와는 다른 개념입니다. NRZ, CMI, 맨체스터는 모두 디지털 데이터를 디지털 신호로 변환하는 전송부호화의 종류입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 소음의 영향으로 필요한 소리가 잘 들리지 않는 현상(효과)은?

  1. 마스킹(masking) 효과
  2. 양이(兩耳) 효과
  3. 명룡(鳴龍) 현상
  4. 스테레오 효과
(정답률: 86%)
  • 마스킹 효과는 소음이나 다른 소리로 인해 필요한 소리가 들리지 않는 현상을 말합니다. 이는 소리의 주파수와 음량이 유사한 다른 소리가 발생하면서 발생합니다. 이러한 유사한 소리가 필요한 소리를 가리는 역할을 하여 마스킹 효과가 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 PCM(펄스 코드 변조)의 기본 원리구성으로 옳은 것은?

  1. 표본화 → 양자화 → 부호화
  2. 부호화 → 양자화 → 표본화
  3. 표본화 → 부호화 → 양자화
  4. 양자화 → 표본화 → 부호화
(정답률: 87%)
  • 정답은 "표본화 → 양자화 → 부호화"입니다.

    펄스 코드 변조는 아날로그 신호를 디지털 신호로 변환하는 방법 중 하나입니다. 이를 위해 PCM은 다음과 같은 세 단계로 이루어집니다.

    1. 표본화(Sampling): 아날로그 신호를 일정한 시간 간격으로 샘플링하여 디지털 신호로 변환합니다.
    2. 양자화(Quantization): 샘플링된 디지털 신호를 일정한 간격으로 분할하여 근사치로 변환합니다.
    3. 부호화(Encoding): 양자화된 디지털 신호를 이진수로 변환하여 저장하거나 전송합니다.

    따라서, 표본화는 아날로그 신호를 디지털 신호로 변환하는 첫 번째 단계이며, 양자화는 디지털 신호를 근사치로 변환하는 두 번째 단계이며, 부호화는 이진수로 변환하여 저장하거나 전송하는 세 번째 단계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 이상적인 연산증폭기의 조건은? (단, Zin는 증폭기의 입력 임피던스, ZO는 출력 임피던스이다.)

  1. Zin = ∞, ZO = 0
  2. Zin = 0, ZO = ∞
  3. Zin = ∞, ZO = ∞
  4. Zin = 0, ZO = 0
(정답률: 84%)
  • 이상적인 연산증폭기는 입력 신호를 완전히 받아들이고, 출력 신호를 완전히 내보낼 수 있어야 한다. 따라서 입력 임피던스가 무한대에 가까워야 하며, 출력 임피던스는 0에 가까워야 한다. 이는 입력 신호가 증폭기에 들어갈 때 신호가 손실되지 않고 완전히 전달되며, 출력 신호가 외부 회로로 나갈 때 증폭기의 내부 회로와 외부 회로 간의 임피던스 불일치로 인한 신호 손실이 최소화되기 때문이다. 따라서 정답은 "Zin = ∞, ZO = 0" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 전압증폭도가 100, 왜율이 10%인 증폭기에 귀환율 β=0.09의 부귀환을 걸었을 때 왜율은 몇 % 인가?

  1. 0.1
  2. 0.5
  3. 1
  4. 5
(정답률: 59%)
  • 부귀환을 걸면 입력신호와 출력신호의 차이가 줄어들기 때문에 왜율은 감소합니다.

    부귀환율 = β = 0.09 이므로,

    왜율 = 전압증폭도 / (1 - 부귀환율 x 전압증폭도) = 100 / (1 - 0.09 x 100) = 1.0989

    따라서, 왜율은 약 1% 입니다. 따라서 정답은 "1" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 불대수식 A + B · C 와 등가인 것은?

  1. A · B(B + C)
  2. (A + B) · A
  3. A · B(A + C)
  4. (A + B)(A + C)
(정답률: 84%)
  • 불대수식 A + B · C는 분배법칙에 의해 A · 1 + B · C로 변형할 수 있습니다. 여기서 1은 논리합의 항등원인 A + A'입니다. 따라서 A + B · C는 (A · 1) + (B · C)로 표현할 수 있습니다. 이를 다시 분배법칙에 의해 A · 1 + A · C + B · C로 변형할 수 있습니다. 이제 A · 1은 A이므로 최종적으로 A + B · C는 (A + B)(A + C)와 등가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. pn접합에서 접합용량에 영향을 주지 않는 것은?

  1. 역방향 전압의 크기
  2. 접합 면적의 크기
  3. 역포화 전류의 크기
  4. 공간전하 영역의 폭
(정답률: 74%)
  • pn접합에서 역포화 전류는 pn접합의 전기적 특성을 결정하는 중요한 요소 중 하나입니다. 역포화 전류의 크기가 작을수록 pn접합의 전기적 특성이 안정적이며, 따라서 접합용량에 영향을 주지 않습니다. 반면에 역방향 전압의 크기나 접합 면적의 크기, 공간전하 영역의 폭은 pn접합의 전기적 특성과 밀접한 관련이 있으므로, 이들은 접합용량에 영향을 미칩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 연산증폭기의 성능을 평가하는 주요항목으로 차동이득과 동상이득의 비를 나타내는 것은?

  1. 슬루율(slew rate)
  2. 전원 전압 제거비(PSRR)
  3. 동상 신호 제거비(CMRR)
  4. 오프셋 전압(offset voltage)
(정답률: 76%)
  • 연산증폭기는 입력 신호와 함께 동상 신호(공통모드 신호)도 함께 증폭되는 경우가 있습니다. 이러한 동상 신호는 원래의 입력 신호와는 다른 주파수 성분을 가지고 있기 때문에, 이를 제거하지 않으면 원하는 신호를 왜곡시키거나 노이즈를 유발할 수 있습니다. 따라서 연산증폭기의 성능을 평가할 때는 동상이득과 차동이득의 비뿐만 아니라, 동상 신호 제거비(CMRR)도 중요한 항목 중 하나입니다. 동상 신호 제거비는 입력으로 들어온 차동 신호와 동일한 크기의 동상 신호가 입력되었을 때, 출력에서 얼마나 잘 제거되는지를 나타내는 지표입니다. 따라서 동상 신호 제거비가 높을수록 연산증폭기는 원하는 신호를 더욱 정확하게 증폭할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 중 어떤 상태 또는 명령을 2진 코드로 변환하여 출력하는 해독기의 반대 기능을 수행하는 조합 논리회로는?

  1. 디코더
  2. 인코더
  3. 멀티플렉서
  4. 디멀티플렉서
(정답률: 76%)
  • 인코더는 입력된 다양한 상태나 명령을 2진 코드로 변환하여 출력하는 회로이므로, 이를 반대로 수행하는 것은 2진 코드를 입력받아 해당 상태나 명령을 출력하는 디코더가 아닌 인코더이다. 따라서 정답은 "인코더"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 마이크로프로세서 장치에서 주기억 장치, 연산논리장치(ALU) 외에 꼭 있어야 할 요소는?

  1. 입력 장치
  2. 출력 장치
  3. 제어 장치
  4. 보조 기억 장치
(정답률: 83%)
  • 제어 장치는 마이크로프로세서에서 명령어를 해석하고 실행하는 역할을 담당합니다. 따라서, 주기억 장치와 ALU만으로는 명령어를 해석하고 실행할 수 없기 때문에 제어 장치가 꼭 필요합니다. 입력 장치와 출력 장치는 컴퓨터와 상호작용하기 위한 요소이며, 보조 기억 장치는 데이터를 장기간 보관하기 위한 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 질량이 m이고 운동량이 P인 전자의 운동에너지는?

(정답률: 69%)
  • 전자의 운동에너지는 1/2mv^2로 계산됩니다. 하지만 운동량 P는 mv이므로, v = P/m입니다. 따라서 운동에너지는 1/2m(P/m)^2 = P^2/2m입니다. 이에 해당하는 보기는 ""입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 제어계의 출력신호와 입력신호의 비를 무엇이라 하는가?

  1. 미분함수
  2. 적분함수
  3. 제어함수
  4. 전달함수
(정답률: 83%)
  • 제어계의 출력신호와 입력신호의 비를 전달함수라고 합니다. 이는 제어계에서 입력신호를 출력신호로 변환하는 함수이기 때문입니다. 즉, 입력신호가 제어계를 통과하여 출력신호로 변환되는 과정에서 전달함수가 사용되며, 이 함수는 제어계의 특성을 나타내는 중요한 역할을 합니다. 따라서, 전달함수가 제어계의 핵심적인 개념 중 하나이며, 이에 대한 이해가 제어계 설계 및 분석에 필수적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 연산증폭기에서 슬루율(Slew rate)은 무엇으로 나타내는가?

  1. 잡음특성
  2. 이득특성
  3. 동상제거비
  4. 스위칭특성
(정답률: 68%)
  • 슬루율은 연산증폭기의 출력이 급격하게 변화할 수 있는 최대 속도를 나타내는 지표입니다. 이는 입력 신호가 급격하게 변화할 때 출력이 따라오는 능력을 나타내며, 슬루율이 높을수록 더 빠른 속도로 출력이 변화할 수 있습니다. 이에 비해 스위칭특성은 연산증폭기의 입력이 바뀔 때 출력이 얼마나 빠르게 반응하는지를 나타내는 지표입니다. 따라서 스위칭특성이 정답인 이유는 슬루율과 마찬가지로 연산증폭기의 빠른 동작을 나타내는 지표이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 2진 반가산기의 합(Sum)을 만족시키는 게이트는?

  1. AND
  2. OR
  3. EX-OR
  4. NAND
(정답률: 76%)
  • 2진 반가산기는 두 개의 입력(A, B)과 두 개의 출력(Sum, Carry)을 가지며, 입력 A와 B를 더한 결과를 Sum에 출력하고, A와 B를 더한 값이 2 이상일 경우 Carry에 1을 출력합니다.

    EX-OR 게이트는 두 입력이 서로 다를 때 1을 출력하고, 같을 때는 0을 출력합니다. 따라서, A와 B를 EX-OR 게이트로 연결하면 A와 B가 서로 다를 때 1을 출력하므로 Sum에 해당하는 출력이 됩니다.

    또한, A와 B를 AND 게이트로 연결하면 A와 B가 모두 1일 때 1을 출력하므로 Carry에 해당하는 출력이 됩니다.

    따라서, 2진 반가산기의 합(Sum)을 만족시키는 게이트는 EX-OR 게이트입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 초크 입력형과 비교한 커패시터 입력형 평활회로에 대한 설명으로 틀린 것은?

  1. 저가이다.
  2. 대전류에 적합하다.
  3. 전압변동률이 나쁘다.
  4. 첨두 역전압이 높다.
(정답률: 80%)
  • 커패시터 입력형 평활회로는 대전류에 적합하다는 것이 맞습니다. 이유는 커패시터는 전류가 흐르는 동안 충전되어 전압을 일정하게 유지해주기 때문입니다. 따라서 대전류가 많이 흐르는 회로에서는 커패시터 입력형 평활회로가 적합합니다. 다른 보기들은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. FM 수신기에서 입력 신호가 없거나 작을 경우에 내부 잡음을 억제하는 회로는?

  1. 스켈치 회로
  2. 디엠퍼시스
  3. 진폭 제한기
  4. 주파수 판별기
(정답률: 74%)
  • 스켈치 회로는 입력 신호가 없거나 작을 경우에 내부 잡음을 억제하는 회로입니다. 이는 입력 신호가 없을 때에는 스켈치 회로의 출력이 0V에 가까워지므로 내부 잡음이 발생하지 않습니다. 또한 입력 신호가 작을 경우에는 스켈치 회로의 출력이 입력 신호의 진폭보다 작아지므로 내부 잡음이 억제됩니다. 따라서 스켈치 회로는 FM 수신기에서 내부 잡음을 억제하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 온도 변화에 따라 저항값이 변화하는 반도체 소자는?

  1. SCR
  2. UJT
  3. 서미스터(Thermistor)
  4. 터널 다이오드(Tunnel Diode)
(정답률: 89%)
  • 서미스터는 온도가 변화함에 따라 저항값이 변화하는 반도체 소자입니다. 이는 반도체 소자 내부의 전자와 결합된 이온들이 온도에 따라 움직이면서 전기저항이 변화하기 때문입니다. 따라서 서미스터는 온도 측정 및 제어에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. α차단주파수(fα)가 20MHz인 트랜지스터를 이미터 접지로 사용할 경우 β차단주파수(fβ)는? (단, 전류증폭도 α=0.96 이다.)

  1. 200kHz
  2. 400kHz
  3. 6000
  4. 800kHz
(정답률: 47%)
  • β차단주파수(fβ)는 α차단주파수(fα)보다 약 10배 높은 값을 가진다고 가정할 수 있습니다. 따라서, fβ는 약 200MHz가 됩니다.

    하지만, 이 문제에서는 이미터 접지로 사용하고 있기 때문에, 콜렉터-베이스 커패시턴스(Ccb)가 존재하게 됩니다. 이 Ccb는 트랜지스터의 고주파 특성을 결정하는 중요한 요소 중 하나입니다.

    Ccb가 존재하게 되면, 콜렉터와 베이스 사이에 병렬로 연결된 커패시턴스가 생기게 됩니다. 이 때문에, β차단주파수(fβ)는 약간 낮아지게 됩니다.

    일반적으로, Ccb가 작을수록 β차단주파수(fβ)는 높아지고, Ccb가 클수록 β차단주파수(fβ)는 낮아집니다.

    따라서, 이 문제에서는 Ccb가 작다고 가정하고, β차단주파수(fβ)는 약 10배 작아진 값인 800kHz가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 유전 가열장치로서 식품조리에 이용되는 전자관은?

  1. 아크관
  2. 사이러트론
  3. 클라이스트론
  4. 마그네트론
(정답률: 84%)
  • 마그네트론은 전자를 생성하고 집중시켜 전자파를 발생시키는데 이를 이용하여 전자파를 이용해 식품을 가열하는 유전 가열장치로 이용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 VCR 영상신호를 기록할 때 고역의 S/N비 열화방지를 위해 사용되는 회로는?

  1. White Peak Clipping
  2. De-emphasis
  3. Pre-emphasis
  4. Clamping
(정답률: 77%)
  • VCR 영상신호를 기록할 때 고역의 S/N비 열화방지를 위해 사용되는 회로는 Pre-emphasis입니다. Pre-emphasis는 고역대의 신호를 강화시켜 녹화할 때 노이즈가 섞이는 것을 방지하기 위한 회로입니다. 이 회로를 사용하면 녹화된 신호를 재생할 때 De-emphasis 회로를 통해 원래의 신호로 복원할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 명령어 집합에서 명령어가 수행하는 연산의 종류로 틀린 것은?

  1. 입출력 기능
  2. 전달 기능
  3. 연산 기능
  4. 저장 기능
(정답률: 66%)
  • 입출력 기능, 전달 기능, 연산 기능은 모두 명령어가 수행하는 연산의 종류에 해당합니다. 하지만 저장 기능은 명령어가 수행하는 연산이 아니라, 데이터를 메모리에 저장하는 기능입니다. 따라서 저장 기능은 명령어가 수행하는 연산의 종류가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 각 주변 장치로부터 CPU에 대하여 동시에 인터럽트가 발생한 경우보다 CPU에 가까운 쪽의 인터럽트를 우선적으로 실행하는 것은?

  1. 벡터
  2. 폴링
  3. 논 마스크
  4. 데이지 체인
(정답률: 66%)
  • 데이지 체인은 인터럽트가 발생한 순서대로 처리하는 방식입니다. 따라서 CPU에 가까운 쪽의 인터럽트가 먼저 처리될 수 있도록 우선순위를 부여하는 것이 아니라, 인터럽트가 발생한 순서대로 처리합니다. 이는 각 장치의 우선순위를 고려하지 않고, 모든 인터럽트를 동등하게 처리하는 방식입니다. 따라서 "데이지 체인"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 테이프 레코더에서 와우 플로터 현상을 설명한 것은?

  1. 테이프가 녹음기의 헤드나 캡스턴과 마찰되면서 발생되는 귀에 거슬리는 마찰음을 말함
  2. 테이프의 재생 중 때때로 발생되는 소리의 감소현상
  3. 테이프의 겹쳐진 부분에서 녹음 신호가 서로 다른 부분으로 옮겨가 재생 시 소리가 이중으로 나는 현상
  4. 테이프의 주행속도가 정상보다 느렸다 빨랐다 할때 일어나는 현상
(정답률: 83%)
  • 테이프 레코더에서 와우 플로터 현상은 테이프의 주행속도가 정상보다 느렸다 빨랐다 할때 일어나는 현상입니다. 이는 테이프의 재생 속도와 녹음 속도가 일정하지 않아서 발생하는 현상으로, 소리가 끊기거나 느리거나 빠르게 재생되는 것처럼 들립니다. 이는 테이프 레코더의 정확한 조정이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 8분주 회로를 만들 때 최소 몇 개의 T플립플롭을 사용하여야 하는가?

  1. 2
  2. 3
  3. 4
  4. 5
(정답률: 82%)
  • 8분주 회로는 3개의 T플립플롭으로 구성됩니다. 이는 T플립플롭이 2개일 때는 4분주, 3개일 때는 8분주가 가능하기 때문입니다. 따라서 최소 3개의 T플립플롭이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 다음 중 FM 검파회로에 비(ratio)검파회로를 사용하는 이유로 가장 적절한 것은?

  1. 동조가 간단하므로
  2. 출력 임피던스가 낮으므로
  3. 검파 출력 전압이 크므로
  4. 진폭 제한 작용을 가지므로
(정답률: 69%)
  • FM 신호는 진폭이 변하지 않기 때문에, FM 검파회로에서는 신호의 진폭을 검출하는 것이 어렵습니다. 이 때문에 비검파회로를 사용하는데, 이 회로는 진폭 제한 작용을 가지므로 신호의 진폭을 일정하게 유지시켜 검출이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 자유공간에서 반파장 쌍극자 안테나의 방사전력이 100W일 때, 최대 방사방향으로 5km 떨어진 지점에서의 전계강도는 약 얼마인가? (단, 반파 안테나의 방사저항(R)은 73.13Ω, 방사전계 E, 전류 I, 거리가 d일 때 이다.)

  1. 5[mV/m]
  2. 14[mV/m]
  3. 26[mV/m]
  4. 70[mV/m]
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 그림의 구형파 펄스의 듀티 사이클(duty cycle)은 몇 % 인가?

(정답률: 86%)
  • 구형파 펄스의 듀티 사이클은 "" 입니다. 이유는 듀티 사이클은 펄스의 High 상태가 전체 주기 중 얼마나 오래 지속되는지를 나타내는 비율이기 때문입니다. 그림에서 High 상태가 전체 주기 중 약 25%의 시간 동안 지속되고 있으므로 듀티 사이클은 25%가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 유도전동기의 회전력과 단자 전압의 관계로 옳은 것은?

  1. 단자 전압에 정비례
  2. 단자 전압의 제곱에 비례
  3. 단자 전압의 세제곱에 비례
  4. 단자 전압의 에 비례
(정답률: 79%)
  • - 단자 전압에 정비례: 유도전동기의 회전력은 단자 전압과 회전자의 자기장에 의해 결정되는데, 단자 전압이 증가하면 회전자의 자기장도 증가하여 회전력이 증가할 것으로 예상됩니다. 하지만 이는 단자 전압이 증가하더라도 회전자의 자기장이 증가하지 않는 경우도 있기 때문에 부정확합니다.
    - 단자 전압의 세제곱에 비례: 단자 전압의 세제곱에 비례하는 이유는 회전자의 자기장이 단자 전압의 세제곱에 비례하기 때문입니다. 이는 회전자의 자기장이 전류의 세제곱에 비례하는 자기장의 법칙에 따라 설명됩니다. 하지만 이는 유도전동기의 특성상 실제로는 적용되지 않는 경우가 많습니다.
    - 단자 전압의 에 비례: 이는 단자 전압이 증가하면 회전자의 자기장이 증가하여 회전력이 증가할 것으로 예상되기 때문입니다. 하지만 이는 단자 전압이 증가하더라도 회전자의 자기장이 증가하지 않는 경우도 있기 때문에 부정확합니다.
    - 단자 전압의 제곱에 비례: 이는 회전자의 자기장이 단자 전압의 제곱에 비례하기 때문입니다. 회전자의 자기장은 회전자의 자기력과 유도자의 자기력이 상호작용하여 결정되는데, 유도자의 자기력은 단자 전압의 크기와 회전자의 속도에 비례합니다. 따라서 회전자의 자기장은 단자 전압의 제곱에 비례하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 BCD 코드가 아닌 것은?

  1. 0110
  2. 1011
  3. 1001
  4. 1000
(정답률: 75%)
  • BCD 코드는 Binary Coded Decimal의 약자로, 10진수 숫자를 4비트 이진수로 표현하는 코드입니다. 즉, 각 숫자는 0000부터 1001까지의 4비트 이진수로 표현됩니다. 따라서 "1011"은 BCD 코드가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 블록선도(block diagram)를 그릴 때 유의해야 할 사항이 아닌 것은?

  1. 화살은 신호가 전달되는 방향으로 나타낸다.
  2. 정사각형, 직사각형 및 삼각형의 블록을 사용한다.
  3. 신호가 전달되는 방향은 될 수 있는 대로 오른쪽에서 왼쪽으로 한다.
  4. 각 블록 사이는 단선으로 연결하는 것이 원칙이지만 복선도 사용할 수도 있다.
(정답률: 85%)
  • 정답: "신호가 전달되는 방향은 될 수 있는 대로 오른쪽에서 왼쪽으로 한다."

    이유: 블록선도는 일반적으로 시간의 흐름에 따라 신호가 전달되는 과정을 나타내기 때문에, 신호가 전달되는 방향을 일관성 있게 유지하는 것이 중요합니다. 오른쪽에서 왼쪽으로 그리는 것은 일반적인 관례이며, 이를 따르면 블록선도를 보는 사람들이 신호의 전달 경로를 쉽게 이해할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 아날로그 레코드 플레이어에서 톤 암(Tone Arm)의 부속품 가운데 암의 축을 비틀려는 힘의 작용을 막기 위한 것은?

  1. 암 베이스
  2. 암 리프트
  3. 래터럴 밸런서
  4. 인사이드 포스 캔슬러
(정답률: 81%)
  • 톤 암은 레코드를 읽어들이는 중에 약간씩 움직이는데, 이 때 암의 축을 비틀어지는 힘을 막기 위해 래터럴 밸런서가 사용됩니다. 래터럴 밸런서는 암 베이스와 암 리프트 사이에 위치하며, 암의 무게를 균형있게 분산시켜 암의 축을 비틀어지는 힘으로부터 보호합니다. 이를 통해 레코드 플레이어에서 좀 더 정확하고 안정적인 음질을 즐길 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 키르히호프의 법칙에 대한 설명으로 틀린 것은?

  1. 이 법칙은 선형소자로만 이루어진 회로에 적용가능하다.
  2. 제1법칙은 전류법칙, 제2법칙은 전압법칙이다.
  3. 임의의 폐회로에서 전압상승의 총합은 전압강하의 총합과 같다.
  4. 회로망에서 임의의 접속점에 유입하는 전류와 유출하는 전류의 대수합은 0이다.
(정답률: 80%)
  • "이 법칙은 선형소자로만 이루어진 회로에 적용가능하다."가 틀린 것이 맞습니다. 키르히호프의 법칙은 비선형소자가 포함된 회로에서도 적용 가능합니다. 다만, 비선형소자가 포함된 경우에는 일반적으로 복잡한 계산이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. R-L 직렬회로에서 t가 0일 때, 갑자기 전압을 가하면 전류가 0에서 정상전류의 63.2%에 도달하는 시간은 몇 초인가? (단, 저항은 20Ω이고 인덕턴스는 1H이다.)

  1. 0.01
  2. 0.05
  3. 0.1
  4. 0.5
(정답률: 50%)
  • R-L 직렬회로에서 갑자기 전압을 가하면, 전류는 지수함수적으로 증가하게 된다. 이 때 전류가 정상전류의 63.2%에 도달하는 시간을 시간상수(time constant)라고 한다.

    시간상수는 L/R로 구할 수 있다. 따라서, 시간상수 = 1H / 20Ω = 0.05초이다. 따라서, 전류가 정상전류의 63.2%에 도달하는 시간은 0.05초 후이다. 따라서 정답은 "0.05"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 레이더에 마이크로파가 사용되는 이유로 가장 적합한 것은?

  1. 변조특성이 좋기 때문에
  2. 페이딩 적기 때문에
  3. 지향성이 강하기 때문에
  4. 송신기 제작이 용이하기 때문에
(정답률: 85%)
  • 레이더는 원거리에서 물체를 탐지하기 위해 전자기파를 사용합니다. 이때 마이크로파를 사용하는 이유는 지향성이 강하기 때문입니다. 마이크로파는 짧은 파장을 가지고 있어서 방향성이 강하며, 이를 이용하여 레이더에서는 특정 방향으로 전파를 발사하여 그 방향으로 돌아오는 반사파를 측정함으로써 물체를 탐지합니다. 따라서 마이크로파는 레이더에서 지향성이 강한 파장으로 사용되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

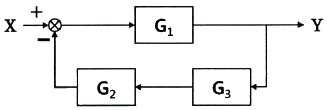

51. 그림과 같은 블록선도에서 전달함수( )를 구하면?

(정답률: 79%)
  • 전달함수는 입력과 출력의 비율을 나타내는 것이므로, 출력값을 입력값으로 나누어 구할 수 있습니다. 따라서, 는 출력값 2를 입력값 1로 나눈 값이므로, 전달함수는 2입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

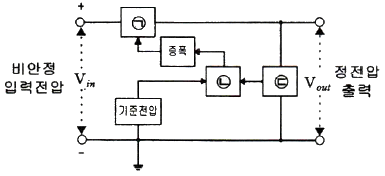

52. 직렬 제어형 정전압 회로의 블록도에서 빈칸에 들어가야 할 명칭으로 가장 적합한 것은?

  1. ㉠제어소자, ㉡오차검출, ㉢샘플회로
  2. ㉠오차검출, ㉡샘플회로, ㉢제어소자
  3. ㉠샘플회로, ㉡제어소자, ㉢오차검출
  4. ㉠샘플회로, ㉡오차검출, ㉢제어소자
(정답률: 82%)
  • 직렬 제어형 정전압 회로는 입력 전압과 출력 전압의 차이를 제어소자를 통해 조절하여 일정한 출력 전압을 유지하는 회로입니다. 이때, 오차검출 회로는 출력 전압과 기준 전압을 비교하여 오차를 검출하고, 제어소자는 이 오차를 보상하여 출력 전압을 일정하게 유지합니다. 따라서, 제어소자와 오차검출 회로는 직렬로 연결되어 있어야 하며, 이 둘 사이에는 샘플회로가 위치하여 입력 전압을 샘플링하여 오차검출 회로로 전달합니다. 따라서, "㉠제어소자, ㉡오차검출, ㉢샘플회로"가 가장 적합한 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 주파수 변조시스템에서 대역폭은? (단, Δf는 최대주파수 편이, fm은 변조 주파수이다.)

  3. B = Δf + fm
  4. B = 2(Δf + fm)
(정답률: 80%)
  • 주파수 변조시에는 최대주파수 편이 Δf와 변조 주파수 fm을 사용한다. 이 때, 변조된 신호의 대역폭은 Δf와 fm의 합인 Δf + fm이다. 그러나 주파수 변조시에는 대역폭이 이보다 더 넓어지는데, 이는 변조된 신호가 원래 신호보다 더 많은 주파수를 포함하기 때문이다. 이 추가적인 대역폭은 Δf + fm과 같은 크기의 대역폭이 더 필요하게 된다. 따라서, 총 대역폭은 Δf + fm + (Δf + fm) = 2(Δf + fm)이 된다. 따라서, 정답은 B = 2(Δf + fm)이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 동기식 계수기의 특징으로 틀린 것은?

  1. 동작속도가 고속이다.
  2. 클록발진기가 별도로 필요하다.
  3. 설계가 어렵고 불규칙적이다.
  4. 회로가 복잡하고 주로 큰 시스템에 사용된다.
(정답률: 68%)
  • 동기식 계수기는 클록 신호에 의해 동작하며, 입력 신호가 들어오는 동안에만 계수가 증가하므로 동작속도가 매우 빠릅니다. 또한, 회로가 복잡하고 주로 큰 시스템에 사용되는 것은 맞지만, 설계가 어렵고 불규칙적인 이유는 계수기의 크기와 입력 신호의 주기가 서로 다른 경우에는 계수기가 동작하지 않을 수 있기 때문입니다. 이러한 문제를 해결하기 위해서는 별도의 조정 회로가 필요하며, 이로 인해 설계가 어렵고 불규칙적이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 브레인스토밍(Brainstorming)과 가장 관계가 깊은 것은?

  1. 특성요인도
  2. 파레토도
  3. 히스토그램
  4. 회귀분석
(정답률: 79%)
  • 브레인스토밍은 아이디어를 자유롭게 도출하는 과정에서 다양한 의견이 제시되는데, 이때 각 아이디어의 중요도나 우선순위를 파악하기 위해 특성요인도를 사용할 수 있습니다. 특성요인도는 각 아이디어가 어떤 특성에 따라 중요도가 높은지를 파악하는 도구로, 브레인스토밍에서 도출된 아이디어들을 정리하고 선별하는 데 유용하게 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 검사특성곡선(OC Curve)에 관한 설명으로 틀린것은? (단, N: 로트의 크기, n: 시료의 크기, c: 합격판정개수 이다.)

  1. N, n이 일정할 때 c가 커지면 나쁜 로트의 합격률은 높아진다.
  2. N, c가 일정할 때 n이 커지면 좋은 로트의 합격률은 낮아진다.
  3. N/n/c의 비율이 일정하게 증가하거나 감소하는 퍼센트 샘플링 검사시 좋은 로트의 합격률은 영향이 없다.
  4. 일반적으로 로트의 크기 N이 시료 n에 비해 10배 이상 크다면, 로트의 크기를 증가시켜도 나쁜 로트의 합격률은 크게 변화하지 않는다.
(정답률: 65%)
  • "N/n/c의 비율이 일정하게 증가하거나 감소하는 퍼센트 샘플링 검사시 좋은 로트의 합격률은 영향이 없다."가 틀린 설명입니다. 이유는 로트의 합격률은 로트 자체의 품질과 검사 방법에 따라 결정되기 때문입니다. 따라서 로트의 크기와 시료의 크기, 합격판정 개수와 같은 검사 조건이 일정하게 유지되더라도 로트의 품질이 좋지 않으면 합격률이 낮아질 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 그림의 AOA(Activity-on-Arc) 네트워크에서 E 작업을 시작하려면 어떤 작업들이 완료되어야 하는가?

  1. B
  2. A, B
  3. B, C
  4. A, B, C
(정답률: 81%)
  • E 작업의 선행 작업은 바로 A, B, C 작업들입니다. 이는 A, B, C 작업들이 모두 E 작업의 직접적인 전 단계 작업들이기 때문입니다. 따라서 E 작업을 시작하기 위해서는 A, B, C 작업들이 모두 완료되어야 합니다. 따라서 정답은 "A, B, C" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 데이터로부터 통계량을 계산한 것 중 틀린 것은?

  1. 범위(R) = 7.6
  2. 제곱합(S) = 7.59
  3. 중앙값(Me) = 24.3
  4. 시료분산(s2) = 8.988
(정답률: 73%)
  • 정답은 "제곱합(S) = 7.59"입니다. 이유는 주어진 데이터가 모집단 전체를 대표하지 않기 때문에, 표본분산을 계산하여야 합니다. 표본분산은 각 데이터와 평균값의 차이를 제곱하여 합한 값의 평균입니다. 따라서 제곱합(S)은 (23.5-24.3)2 + (24.1-24.3)2 + (24.2-24.3)2 + (24.3-24.3)2 + (24.4-24.3)2 + (24.5-24.3)2 + (25.0-24.3)2 = 7.59 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 표준시간을 내경법으로 구하는 수식으로 맞는 것은?

  1. 표준시간 = 정미시간+여유시간
  2. 표준시간 = 정미시간×(1+여유시간)
  3. 표준시간 = 정미시간×(1/1-여유율)
  4. 표준시간 = 정미시간×(1/1+여유율)
(정답률: 77%)
  • 표준시간은 정미시간에 여유시간을 더한 값이므로 "표준시간 = 정미시간+여유시간"은 맞지만, 이 문제에서는 내경법으로 구하는 수식을 찾는 것이 목적이므로 "표준시간 = 정미시간×(1/1-여유율)"이 정답이다. 이는 여유율이 증가할수록 표준시간이 감소하기 때문에 분모에 1을 더해준 것이다. 따라서 여유율이 0이면 표준시간은 정미시간과 같아지고, 여유율이 1이면 표준시간은 무한대로 발산하게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 품질특성에서 X관리도로 관리하기에 가장 거리가 먼 것은?

  1. 볼펜의 길이
  2. 알코올 농도
  3. 1일 전력소비량
  4. 나사길이의 부적합품 수
(정답률: 83%)
  • X관리도는 공정에서 발생하는 변동성을 관리하기 위한 통계적 도구 중 하나입니다. 이 도구는 품질 특성의 변동성을 추적하고, 이를 제어하기 위한 경계선을 설정합니다. 따라서 X관리도로 관리하기에 가장 거리가 먼 것은 품질 특성의 변동성과 관련이 적은 것입니다.

    볼펜의 길이, 알코올 농도, 1일 전력소비량은 모두 제품의 품질에 직접적으로 영향을 미치는 특성이므로 X관리도로 관리하기에 적합합니다. 하지만 나사길이의 부적합품 수는 제품의 품질 특성이 아니라 생산 공정의 문제로 발생하는 것이므로 X관리도로 관리하기에는 적합하지 않습니다. 따라서 나사길이의 부적합품 수가 X관리도로 관리하기에 가장 거리가 먼 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
