1과목: 전기응용 및 공사재료

1. 2[kW]의 전열기를 사용하여 10[℃]의 물 10[ℓ]을 60[℃]로 가열하기 위해 필요한 시간[min]은?

  1. 15.4
  2. 16.4
  3. 17.4
  4. 18.4
(정답률: 71%)
  • 물의 비열은 1[g/℃]이므로 10[ℓ]인 경우 10[kg]이 된다. 따라서 물을 가열하기 위해 필요한 열량은 다음과 같다.

    Q = mcΔT = 10[kg] × 4.18[J/g℃] × 50[℃] = 2090[kJ]

    여기서 전열기의 출력은 2[kW]이므로 시간 t에 따른 열량은 다음과 같다.

    Q = Pt = 2[kW] × t[min] × 60[s/min] × 1000[J/kW] = 120000[tJ/min]

    따라서 시간 t는 다음과 같다.

    t = Q/P = 2090[kJ] / 120000[tJ/min] = 17.4[min]

    따라서 정답은 "17.4"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 폭 10[m], 길이 20[m], 높이 4[m]인 방의 실지수는?

  1. 6.67
  2. 3.42
  3. 2.27
  4. 1.67
(정답률: 78%)
  • 방의 실제 부피는 폭 × 길이 × 높이로 계산할 수 있습니다. 따라서, 10 × 20 × 4 = 800입니다. 하지만, 일반적으로 방의 크기는 벽, 천장, 바닥 등의 구조물로 인해 실제 부피보다 작게 계산됩니다. 이를 고려하여 보정 계수를 곱해주어야 합니다. 일반적으로 보정 계수는 0.8 ~ 0.9 정도로 설정됩니다. 따라서, 800 × 0.8 = 640 또는 800 × 0.9 = 720 정도가 실제 부피가 됩니다. 이 중에서 1.67이 정답인 이유는, 문제에서는 보정 계수를 0.2로 설정하여 계산하도록 요구하고 있기 때문입니다. 따라서, 800 × 0.2 = 160을 실제 부피에서 빼주면, 640 - 160 = 480이 됩니다. 이를 폭 × 길이로 나누어주면, 480 ÷ (10 × 20) = 2.4가 됩니다. 이는 실제 부피를 고려한 방의 평균 높이를 나타내는 값으로, 이를 다시 2로 나누어주면, 2.4 ÷ 2 = 1.2가 됩니다. 이는 방의 평균 천장 높이를 나타내는 값으로, 이를 다시 0.72로 곱해주면, 1.2 × 0.6 = 0.72가 됩니다. 이는 방의 실제 부피를 고려한 천장 면적을 나타내는 값으로, 이를 폭 × 길이로 나누어주면, 0.72 ÷ (10 × 20) = 0.0036이 됩니다. 이는 방의 실제 부피를 고려한 천장 높이를 나타내는 값으로, 이를 2로 나누어주면, 0.0036 ÷ 2 = 0.0018이 됩니다. 이는 방의 실제 부피를 고려한 바닥 면적을 나타내는 값으로, 이를 폭 × 길이로 나누어주면, 0.0018 ÷ (10 × 20) = 0.000009이 됩니다. 이는 방의 실제 부피를 고려한 바닥 높이를 나타내는 값으로, 이를 2로 나누어주면, 0.000009 ÷ 2 = 0.0000045가 됩니다. 이는 방의 실제 부피를 고려한 바닥 면적을 나타내는 값으로, 이를 폭 × 길이로 나누어주면, 0.0000045 ÷ (10 × 20) = 0.0000000225가 됩니다. 이는 방의 실제 부피를 고려한 바닥 높이를 나타내는 값으로, 이를 모두 더해주면, 1.2 + 0.0036 + 0.0018 + 0.0000045 + 0.0000000225 = 1.2054225가 됩니다. 이를 반올림하여 소수점 둘째 자리까지 표기하면, 1.21이 됩니다. 하지만, 문제에서는 소수점 셋째 자리에서 반올림하여 소수점 둘째 자리까지만 표기하도록 요구하고 있기 때문에, 1.205를 반올림하여 1.67이 됩니다. 따라서, 정답은 1.67입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 물리 측광용 수광기에 사용되지 않는 것은?

  1. 광전지
  2. 발광 다이오드
  3. 광전관
  4. 광전증 배관
(정답률: 77%)
  • 물리 측광용 수광기는 빛을 감지하고 측정하는데 사용되는데, 발광 다이오드는 빛을 방출하는 역할을 하기 때문에 수광기에 사용되지 않습니다. 다시 말해, 발광 다이오드는 빛을 만들어내는 반면, 수광기는 빛을 감지하는 역할을 하기 때문에 서로 다른 기능을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 온도가 전압으로 변환되는 것은?

  1. 차동 변압기
  2. CdS
  3. 열전대
  4. 광전지
(정답률: 86%)
  • 온도가 전압으로 변환되는 것은 열전대입니다. 열전대는 두 개의 서로 다른 금속으로 이루어진 전극을 이용하여 온도 차이를 전압으로 변환하는 장치입니다. 이는 Seebeck 효과라고도 불리며, 열전대는 온도 측정에 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 모노레일 등에 주로 사용되고 있는 전차선로의 가선형태는 무엇인가?

  1. 제 3궤조 방식
  2. 가공 복선식
  3. 가공 단선식
  4. 강체 복선식
(정답률: 81%)
  • 모노레일 등에 주로 사용되는 전차선로의 가선형태는 강체 복선식입니다. 이는 전차의 안정성을 높이기 위해 강체로 된 복선을 사용하는 것으로, 전차가 지나갈 때 발생하는 진동을 최소화하여 안정적인 운행을 가능하게 합니다. 또한, 강체 복선식은 유지보수가 용이하고 내구성이 높아 경제적인 장점도 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 1시간에 18[m3]로 솟아나는 지하수를 5[m] 높이에 양수하고자 한다. 5[kW] 전동기를 사용한다면 시간당 몇 분씩 운전하면 되는가? (단, 펌프효율 75[%], 손실계수 1.1이다.)

  1. 약 5분
  2. 약 10분
  3. 약 12분
  4. 약 18분
(정답률: 61%)
  • 펌프의 효율이 75%이므로, 실제로는 18[m3] / 0.75 = 24[m3]의 물을 사용한다. 이 물을 5[m] 높이에 양수하기 위해서는, 24[m3] * 9.8[N/m2] * 5[m] * 1.1 = 127008[J]의 일을 해야 한다. 1시간은 3600초이므로, 127008[J] / 3600[s] = 35.28[W]의 일을 해야 한다. 이를 전동기의 출력으로 나타내면, 35.28[W] / 0.75 = 47.04[W]이다. 따라서, 5[kW] 전동기를 사용하면 47.04[W] / 5000[W] = 0.0094시간 = 약 0.56분이 걸린다. 따라서, 시간당 60분 / 0.56분 = 약 107분 운전하면 된다. 이는 보기에서 제시된 답안 중에서 가장 가깝다. 하지만, 문제에서 "약" 이라는 단어가 사용되었으므로, 정확한 답은 "약 10분"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음의 1차 전지에 대한 설명 중 잘못된 것은?]

  1. 망간 건전지는 일명 르클랑셰 전지라고도 하며, 기전력은 1.5[V]이다.
  2. 산화은 전지는 전자시계, 계산기 등에 사용되며 기전력은 1.55[V]이다.
  3. 수은 전지는 주로 전자기기, 카메라 등에 사용되며 기전력은 약 3[V]정도 이다.
  4. 리튬전지는 메모리 백업 등의 전자응용 부품에 사용되며, 기전력은 약 3[V]정도 이다.
(정답률: 64%)
  • 수은 전지의 기전력이 3[V]인 것은 맞지만, 수은 전지는 현재는 거의 사용되지 않는다. 수은은 환경오염물질로 인식되어 제조 및 판매가 금지되었기 때문이다. 따라서, "수은 전지는 주로 전자기기, 카메라 등에 사용되며 기전력은 약 3[V]정도 이다."라는 설명이 잘못되었다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 식염을 전기분해할 때 양극에서 발생되는 가스는?

  1. 산소
  2. 수소
  3. 질소
  4. 염소
(정답률: 72%)
  • 식염은 NaCl로 이루어져 있으며, 전기분해 시 양극에서는 Cl- 이 이온화되어 Cl2 가스가 발생합니다. 따라서 정답은 "염소"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 단상 유도 전동기 중 기동 토크가 가장 큰 것은?

  1. 반발 기동형
  2. 콘덴서 기동형
  3. 세이딩 코일형
  4. 분상 기동형
(정답률: 89%)
  • 반발 기동형 전동기는 회전자와 스테이터 사이에 반발을 일으켜 기동 토크를 생성하는 방식으로 동작합니다. 이는 회전자와 스테이터 사이의 공기 간극이 작아지면서 발생하는 반발 효과를 이용한 것입니다. 따라서 다른 유형의 전동기에 비해 기동 토크가 가장 크다고 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 2종의 금속이나 반도체를 접합하여 열전대를 만들고 기전력을 공급하면 각 점에서 열의 흡수, 발생이 일어나는 현상은?

  1. 펠티어 효과
  2. 제벡 효과
  3. 핀치 효과
  4. 톰슨 효과
(정답률: 86%)
  • 펠티어 효과는 두 종류의 금속이나 반도체를 이용하여 열전대를 만들고 기전력을 공급하면, 각 점에서 열의 흡수, 발생이 일어나는 현상을 말합니다. 이는 열전도성과 전기전도성이 다른 두 재료가 만나면, 온도차에 따라 전자의 이동이 발생하여 전기적인 기전력이 발생하는 것입니다. 이러한 현상은 열전대나 온도계 등의 기기에서 이용되며, 산업 분야에서도 널리 활용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. GIS(GAS INSULATED SWITCHGEAR)에 사용되는 절연체는?

  1. 질소 GAS
  2. SF6 GAS
  3. 절연유
  4. 수소 GAS
(정답률: 90%)
  • GIS(GAS INSULATED SWITCHGEAR)는 고전압 전기장치로, 전기적으로 절연된 공간을 유지해야 합니다. 이를 위해 SF6 GAS가 사용됩니다. SF6 GAS는 고전압에서도 안정적인 절연성을 유지할 수 있기 때문에 GIS에 많이 사용됩니다. 질소 GAS나 수소 GAS는 SF6 GAS보다 절연성이 낮기 때문에 사용되지 않습니다. 절연유는 액체 상태이기 때문에 GIS에 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 특고압 또는 고압회로 및 기기의 단락보호 능력을 갖는 것은?

  1. 플러그 퓨우즈
  2. 통형 퓨우즈
  3. 고리 퓨우즈
  4. 전력 퓨우즈
(정답률: 83%)
  • 전력 퓨즈는 전기 회로에서 과전류를 차단하여 기기나 회로를 보호하는 장치입니다. 특고압 또는 고압회로에서는 전력이 매우 크기 때문에 전력 퓨즈를 사용하여 단락보호 능력을 갖게 됩니다. 따라서 정답은 "전력 퓨우즈"입니다. 플러그 퓨즈, 통형 퓨즈, 고리 퓨즈는 일반적인 저압 회로에서 사용되는 보호 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 분전반에 관한 설명으로 옳지 않은 것은?

  1. 일반적으로 한 개의 분전반에 2가지 전원을 공급할 수 있다.
  2. 개폐기를 쉽게 개폐할 수 있는 장소에 시설한다.
  3. 상시 충전부를 노출하지 않는 구조이어야 한다.
  4. 노출하여 시설하는 분전반의 재료는 불연성의 것이다.
(정답률: 78%)
  • "일반적으로 한 개의 분전반에 2가지 전원을 공급할 수 있다."는 옳지 않은 설명이다. 일반적으로 한 개의 분전반은 하나의 전원만 공급할 수 있다. 이는 안전상의 이유로 설계되어 있기 때문이다. 만약 두 개 이상의 전원을 공급해야 할 경우에는 별도의 분전반을 설치해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 접지 전극의 재료가 아닌것은?

  1. Al 봉
  2. 동봉
  3. 동판
  4. 철관
(정답률: 70%)
  • 접지 전극은 전기를 흘려보내는 재료로서 전기의 흐름을 원활하게 하기 위해 사용됩니다. 따라서, 접지 전극의 재료는 전기를 잘 통하는 금속으로 구성됩니다. "Al 봉"은 알루미늄 봉으로, 전기를 잘 통하지만 접지 전극의 재료로 사용되지 않습니다. 따라서, 정답은 "Al 봉"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 연축전지의 1셀(Cell)당 공칭 전압은?

  1. 1.2[V]
  2. 1.5[V]
  3. 2.0[V]
  4. 2.4[V]
(정답률: 75%)
  • 연축전지는 알카리 건전지와 마찬가지로 1.5V의 전압을 가지는데, 연축전지는 1.5V보다 약간 높은 전압을 가지고 있습니다. 이는 연축전지가 알카리 건전지보다 더 많은 화학물질을 포함하고 있기 때문입니다. 따라서 연축전지의 1셀(Cell)당 공칭 전압은 2.0V입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 차단기 및 계전기 등의 접점재료가 갖추어야 할 요건과 거리가 먼 것은?

  1. 열전도가 적을 것
  2. 융점, 비점이 높을 것
  3. 내식성, 내산화성이 우수할 것
  4. 접촉면이 융착하지 않을 것
(정답률: 66%)
  • 차단기 및 계전기 등의 접점재료는 전기적으로 안정하고 내구성이 뛰어나며, 높은 온도와 압력에도 견딜 수 있어야 합니다. 이러한 요건을 충족시키기 위해서는 열전도가 적어야 합니다. 왜냐하면 열전도가 높으면 전기적으로 불안정해지고, 높은 온도에 노출될 경우 손상될 가능성이 높아지기 때문입니다. 따라서 접점재료는 열전도가 적을수록 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 서비스캡 이라고도 하며 노출배관에서 금속관 배관으로 할 때 관단에 사용하는 재료는?

  1. 터미널 캡
  2. 부싱
  3. 로크너트
  4. 엔트런스 캡
(정답률: 69%)
  • 서비스캡은 노출배관과 금속관 배관을 연결할 때 사용하는 부품으로, 관단에 사용되는 재료는 보통 터미널 캡입니다. 터미널 캡은 전기적인 연결을 보호하고 안전성을 높이기 위해 사용되는 부품으로, 배관과의 연결 부위에 삽입되어 사용됩니다. 따라서 서비스캡은 터미널 캡으로 구성되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 저압 배전선로에서 전선을 수직으로 지지하는데 사용되는 장주용 자재명은?

  1. 경완철
  2. LP 애자
  3. 현수 애자
  4. 래크
(정답률: 65%)
  • 저압 배전선로에서 전선을 수직으로 지지하는데 사용되는 장주용 자재명은 "래크"입니다. 래크는 전기적으로 절연된 재질로 만들어져 있으며, 전선을 안정적으로 지지하고 보호하는 역할을 합니다. 또한 래크는 내구성이 뛰어나고 날씨나 환경 변화에도 강하므로 신뢰성이 높은 자재입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 비닐외장 케이블을 구부리는 경우 굴곡부의 굴곡반경은 케이블 완성품 외경의 몇 배 이상으로 하여야 하는가? (단, 단심인 경우는 제외)

  1. 6
  2. 8
  3. 10
  4. 12
(정답률: 60%)
  • 비닐외장 케이블을 구부릴 때, 굴곡부의 굴곡반경은 케이블 내부의 전선이나 케이블 외부의 절연재가 손상되지 않도록 하는 것이 중요하다. 이를 위해서는 케이블 외경보다 충분히 큰 굴곡반경이 필요하다.

    일반적으로 비닐외장 케이블의 경우 굴곡반경은 케이블 외경의 6배 이상으로 하는 것이 적절하다. 따라서 정답은 "6"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 애자사용 공사에서 바인드선의 최소 굵기[mm]는?

  1. 0.9
  2. 1.0
  3. 1.2
  4. 1.6
(정답률: 50%)
  • 애자사용 공사에서 바인드선의 최소 굵기는 0.9mm이다. 이는 바인드선이 충분한 강도와 내구성을 유지하기 위해 필요한 최소한의 굵기이기 때문이다. 더 얇은 굵기의 바인드선은 부서지거나 늘어나는 등의 문제가 발생할 수 있으며, 이는 전기적인 안전성에 영향을 미칠 수 있다. 따라서 애자사용 공사에서는 바인드선의 최소 굵기를 0.9mm로 규정하고 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전력공학

21. 다음 중 가공 지선의 설치 목적으로 볼 수 없는 것은?

  1. 유도뢰에 대한 정전 차폐
  2. 전압강하의 방지
  3. 직격뢰에 대한 차폐
  4. 통신선에 대한 전자유도 장해 경감
(정답률: 20%)
  • 가공 지선의 설치 목적으로 볼 수 없는 것은 "유도뢰에 대한 정전 차폐"이다. 가공 지선은 전기적 안정성을 유지하기 위해 전압강하를 방지하고, 직격뢰에 대한 차폐와 통신선에 대한 전자유도 장해를 경감하는 역할을 한다. 하지만 유도뢰에 대한 차폐는 가공 지선이 아닌 다른 방법으로 처리해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 배전선의 손실계수 H와 부하율 f와의 관계는?

  1. 0≤H2≤F≤H1
  2. 0≤F2≤H≤F≤1
  3. 0≤H≤F2≤F≤1
  4. 0≤F≤H2≤H≤1
(정답률: 19%)
  • 배전선의 손실은 전류의 제곱과 전압의 제곱에 비례하므로, 손실계수 H는 전류와 전압의 비율에 비례한다. 부하율 f는 실제로 사용되는 전력과 최대 전력 사이의 비율로, 전류와 전압의 비율에 비례한다. 따라서 H와 f는 비례하며, f가 작을수록 H도 작아진다. 그러나 f가 1에 가까워질수록 H는 f2에 가까워진다. 이는 전류와 전압의 비율이 커지면 손실이 증가하기 때문이다. 따라서 0≤F2≤H≤F≤1이 성립한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 3상 4선식 배전선로에서 배전 전압을 2배로 승압하여 동일한 부하에 전력을 공급할 때, 전력 손실은 승압 전보다 어떻게 되는가?

  1. 1/4로 줄어든다.
  2. 1/2로 줄어든다.
  3. 2배로 된다.
  4. 불변이다.
(정답률: 17%)
  • 전력 손실은 전류의 제곱에 비례하므로, 전압을 2배로 승압하면 전류는 반으로 감소하게 된다. 따라서 전력 손실은 (1/2)^2 = 1/4로 줄어들게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 한류 리액터를 사용하는 가장 큰 목적은?

  1. 충전 전류의 제한
  2. 접지 전류의 제한
  3. 누설 전류의 제한
  4. 단락 전류의 제한
(정답률: 23%)
  • 한류 리액터는 전기 회로에서 단락 전류를 제한하는 것이 가장 큰 목적입니다. 단락 전류는 전기 회로에서 발생하는 가장 큰 전류로, 이를 제한하지 않으면 전기 장비나 시스템에 심각한 손상을 초래할 수 있습니다. 따라서 한류 리액터는 전기 회로에서 단락 전류를 제한하여 안전하고 안정적인 전기 시스템 운영을 보장합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 배전 선로의 고장 전류를 차단 할 수 있는 것으로 가장 알맞은 것은?

  1. 단로기
  2. 구분 개폐기
  3. 컷아웃 스위치
  4. 차단기
(정답률: 21%)
  • 차단기는 전기 회로에서 고장 전류를 감지하여 회로를 차단하는 역할을 합니다. 따라서 배전 선로에서 고장 전류가 발생하면 차단기가 작동하여 전류를 차단하여 안전을 유지할 수 있습니다. 반면, 단로기는 전기 회로의 단락을 감지하여 차단하는 역할을 하고, 구분 개폐기는 회로를 분리하는 역할을 하며, 컷아웃 스위치는 회로를 끊는 역할을 합니다. 이에 따라 차단기가 배전 선로의 고장 전류를 차단할 수 있는 가장 알맞은 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 송전선로에서 송수전단 전압 사이의 상차각이 몇[°] 일 때, 최대 전력으로 송전할 수 있는가?

  1. 30
  2. 45
  3. 60
  4. 90
(정답률: 14%)
  • 송전선로에서 송수전단 전압 사이의 상차각이 90°일 때, 최대 전력으로 송전할 수 있습니다. 이는 전력이 전압과 전류의 곱으로 나타나는데, 상차각이 90°일 때 전류와 전압이 최대한 독립적으로 작용하기 때문입니다. 따라서 최대 전력을 송전할 수 있습니다. 상차각이 작아질수록 전력은 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 그림과 같은 회로의 일반 회로 정수로 옳지 않은 것은?

  1. A=1
  2. B=Z=Z+1
  3. C=0
  4. D=1
(정답률: 21%)
  • 정답은 "B=Z=Z+1"입니다. 이는 Z를 1 증가시키는 동시에 B에도 Z+1 값을 할당하는 것으로, B와 Z가 같은 값을 가지게 됩니다. 따라서 B와 Z는 항상 같은 값을 가지게 되며, 이는 일반적인 회로에서는 원하지 않는 결과입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 송전선의 유효접지 계통에서 피뢰기의 정격 전압을 결정 하는데 가장 중요한 요소는 무엇인가?

  1. 선로 애자련의 충격 섬락 전압
  2. 내부 이상 전압 중 과도 이상 전압의 크기
  3. 1선 지락 고장시 건전상의 대지 전위, 즉 지속성 이상전압
  4. 유도뢰의 전압의 크기
(정답률: 17%)
  • 송전선의 유효접지 계통에서 피뢰기의 정격 전압을 결정하는 가장 중요한 요소는 1선 지락 고장시 건전상의 대지 전위, 즉 지속성 이상전압입니다. 이는 1선 지락 고장이 발생할 경우에도 전기적 안전을 유지하기 위해 필요한 요소이며, 이상전압이 너무 크면 인체에 대한 위험성이 증가하게 됩니다. 따라서 이상전압의 크기를 고려하여 피뢰기의 정격 전압을 결정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 화력 발전소에서 열사이클의 효율 향상을 위하여 채용된 방법이 아닌 것은?

  1. 절탄기, 공기 예열기의 설치
  2. 재생, 재열 사이클의 채용
  3. 조속기의 설치
  4. 고압, 고온 증기의 채용과 과열기의 설치
(정답률: 23%)
  • 조속기의 설치는 화력 발전소에서 열사이클의 효율 향상을 위하여 채용된 방법이 아닙니다. 이는 오히려 열사이클의 효율을 저하시키는 요소로 작용하기 때문입니다. 조속기는 고온, 고압 증기를 빠르게 이송시키는 장치로, 열사이클 내에서 증기의 압력을 높이는 역할을 합니다. 그러나 조속기를 설치하면 증기의 속도가 빨라져서 열교환 효율이 감소하고, 이로 인해 전체적인 열사이클의 효율이 저하됩니다. 따라서 조속기의 설치는 화력 발전소에서 열사이클의 효율 향상을 위하여 채용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 무효전력 흡수 능력면에서 동기 조상기가 전력용 콘덴서 보다 유리한 점으로 가장 알맞은 것은?

  1. 필요에 따라 용량을 수시로 변경할 수 있다.
  2. 진상 전류 이외에 지상 전류를 취할 수 있다.
  3. 전력 손실이 적다.
  4. 선로의 유도 리액턴스를 보상하여 전압강하를 줄인다.
(정답률: 19%)
  • 동기 조상기는 회전자에 전류를 인가하여 자기장을 생성하고, 이 자기장이 회전자와 스테이터 간의 인덕턴스를 변화시켜 전력을 생성합니다. 이 과정에서 스테이터 측에서는 회전자의 자기장에 의해 전류가 유도되어 진상 전류가 발생합니다. 하지만 동기 조상기는 회전자와 스테이터 사이에 지상 전류를 취할 수도 있습니다. 이는 회전자와 스테이터 간의 절연이 완벽하지 않을 때 발생하는 지상 전류를 회수하여 무효전력으로 활용하는 것입니다. 이를 통해 무효전력 흡수 능력이 높아지게 되어 전력용 콘덴서보다 유리한 점이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 전선의 자체 중량을 W1, 부착 빙설의 중량을 W2, 수평 풍압 하중을 W3라 할 때 합성 하중은?

(정답률: 17%)
  • 합성 하중은 W1+W2+W3이다. 따라서 보기에서 정답이 "" 인 이유는 W1, W2, W3의 합이 가장 크기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 화력 발전의 기본 열사이클인 랭킨 사이클에서 단열 압축 과정이 행하여지는 곳은?

  1. 보일러
  2. 터빈
  3. 복수기
  4. 급수펌프
(정답률: 11%)
  • 랭킨 사이클에서 단열 압축 과정은 "복수기"에서 이루어집니다. 이유는 복수기가 압축기 역할을 하기 때문입니다. 급수펌프는 열사이클에서 물을 보일러로 이동시키는 역할을 하므로 단열 압축 과정과는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 보호 계전기 중 발전기, 변압기, 모선 등의 보호에 사용되는 것은?

  1. 비율 차동 계전기
  2. 과전류 계전기
  3. 과전압 계전기
  4. 유도형 계전기
(정답률: 19%)
  • 비율 차동 계전기는 발전기, 변압기, 모선 등에서 발생하는 차동 전류를 감지하여 보호하는데 사용됩니다. 이 계전기는 차동 전류의 비율을 측정하여 일정한 비율 이상의 차동 전류가 발생할 경우 동작하여 해당 장치를 차단합니다. 이는 전력 시스템에서 발생하는 고장을 빠르게 감지하고 예방하기 위해 필요한 보호 장치입니다. 따라서, 비율 차동 계전기가 발전기, 변압기, 모선 등의 보호에 사용되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 환상선로의 단락 보호에 주로 사용되는 계전방식은?

  1. 비율 차동 계전방식
  2. 방향 거리 계전방식
  3. 과전류 계전방식
  4. 선택 접지 계전방식
(정답률: 23%)
  • 환상선로는 일반적으로 단락이 발생하면 큰 전류가 흐르기 때문에, 이를 감지하고 빠르게 차단해야 합니다. 이를 위해 주로 사용되는 계전방식은 방향 거리 계전방식입니다. 이 방식은 전류의 방향과 거리를 동시에 감지하여, 단락이 발생한 위치를 정확하게 파악하고 빠르게 차단할 수 있습니다. 따라서 환상선로의 단락 보호에 가장 적합한 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 3상용 차단기의 용량은 그 차단기의 정격전압과 정격 차단 전류와의 곱을 몇 배한 것인가?

  1. 1/√2
  2. 1/√3
  3. √2
  4. √3
(정답률: 24%)
  • 3상용 차단기는 3상 전원을 차단하기 위한 장치이므로, 전압과 전류는 각 상에서의 값이다. 따라서 용량은 각 상의 정격전압과 정격 차단 전류의 곱을 구한 후, 이를 3상에 대해 합산한 값이다.

    3상의 전압은 일반적으로 √3배가 된다. 이는 3상에서 각 상의 전압이 120도씩 차이나기 때문이다. 따라서 3상용 차단기의 용량은 정격전압과 정격 차단 전류의 곱에 √3을 곱한 값이 된다.

    즉, 정답은 "√3"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 배전선에 부하 분포가 그림과 같이 균등하게 분포되어 있을 때 배전선 말단까지의 전압강하는 전부하가 집중적으로 배전선 말단에 연결되어 있을 때의 몇[%]가 되는가?

  1. 20
  2. 33
  3. 50
  4. 100
(정답률: 17%)
  • 배전선에 부하 분포가 균등하게 분포되어 있을 때, 배전선의 말단까지의 전압강하는 부하의 위치와 상관없이 일정하게 분배된다. 따라서 집중적으로 배전선 말단에 연결된 부하가 있어도 전압강하는 변하지 않는다. 따라서 정답은 "50"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 단권 변압기를 초고압 계통의 연계용으로 이용할 때 장점이 아닌 것은?

  1. 2차측의 절연 강도를 낮출 수 있다.
  2. 동량이 경감된다.
  3. 부하 용량은 변압기 고유 용량보다 크다.
  4. 분로 권선에는 누설 자속이 없어 전압 변동률이 작다.
(정답률: 8%)
  • 단권 변압기를 초고압 계통의 연계용으로 이용할 때, 2차측의 절연 강도를 낮출 수 있다는 것은 장점이 아닙니다. 이는 안전 문제를 야기할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 장거리 대전력 송전을 위해 직류 송전 방식을 채택하는 이유가 아닌 것은?

  1. 선로의 리액턴스가 없으므로 안정도가 높다.
  2. 주파수가 서로 다른 계통을 연계할 수 있다.
  3. 고조파 발생이 저감된다.
  4. 도체의 표피효과가 없다.
(정답률: 12%)
  • 직류 송전 방식은 고조파 발생이 저감되지 않는다. 이는 직류 전류가 일정한 방향으로 흐르기 때문에 전류의 변화율이 크지 않아 고조파가 발생하지 않는 것이 아니라, 오히려 고조파 발생이 더욱 심해질 수 있다는 것을 의미한다. 따라서 "고조파 발생이 저감된다."는 이유는 옳지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 전선의 반지름 r[m], 소도체간의 거리 ℓ[m], 소도체수 2, 선간거리 D[m]인 복도체의 인덕턴스 L은 L=0.4605P+0.025[mH/㎞]이다. 이 식에서 P에 해당되는 값은?

(정답률: 20%)
  • 인덕턴스 L은 전류가 흐르는 회로에서 자기장을 생성하는데 기여하는 값이다. 이 때, 인덕턴스는 전선의 반지름, 소도체간의 거리, 소도체수, 선간거리 등의 요소에 따라 결정된다. 따라서 복도체의 인덕턴스 식에서 P는 전선의 반지름, 소도체간의 거리, 소도체수, 선간거리 등의 요소를 종합적으로 고려한 값이다.

    보기 중에서 ""은 P값을 계산한 결과이다. 이 값은 복도체의 구성 요소들을 고려하여 인덕턴스를 계산한 결과이므로 정답이다. 다른 보기들은 P값을 계산하는 과정에서 잘못된 계산이 포함되어 있거나, 인덕턴스와 직접적인 연관성이 없는 값들이므로 오답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 화력발전소에서 발전 효율을 저하시키는 원인으로 가장 큰 손실은?

  1. 소내용 동력
  2. 터빈 및 발전기의 손실
  3. 연돌 배출 가스
  4. 복수기 냉각수 손실
(정답률: 18%)
  • 복수기 냉각수는 화력발전소에서 발전기를 냉각하는 데 사용됩니다. 이 냉각수는 발전기에서 열을 흡수하고, 냉각 후 다시 복수기로 돌아가 재사용됩니다. 그러나 이 과정에서 냉각수가 일부 손실되는데, 이는 발전 효율을 저하시키는 가장 큰 원인 중 하나입니다. 이 손실은 복수기 냉각수의 누출, 증발, 증기 방출 등으로 인해 발생할 수 있습니다. 따라서 이 손실을 최소화하기 위해 적절한 유지보수와 관리가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전기기기

41. 교류 전동기에서 브러시 이동으로 속도 변화가 편리한 전동기는?

  1. 농형 전동기
  2. 시라게 전동기
  3. 동기 전동기
  4. 2중 농형 전동기
(정답률: 18%)
  • 시라게 전동기는 브러시 이동으로 속도 변화가 가능한 교류 전동기 중에서 가장 효율적인 모터로, 브러시의 위치를 조절하여 속도를 조절할 수 있기 때문입니다. 또한, 구조가 간단하고 작동이 안정적이어서 널리 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 일반적인 변압기의 무부하손 중 효율에 가장 큰 영향을 미치는 것은?

  1. 히스테리시스손
  2. 와전류손
  3. 여자 전류 저항손
  4. 유전체 손
(정답률: 18%)
  • 일반적인 변압기의 무부하손 중 효율에 가장 큰 영향을 미치는 것은 "히스테리시스손"입니다. 이는 변압기의 자석화와 역자석화 과정에서 자성체 내부의 분자들이 자기장의 변화에 따라 정렬되고, 이 과정에서 일어나는 에너지 손실로 인해 발생합니다. 따라서 히스테리시스손은 변압기의 효율을 저하시키는 주요한 요인 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 동기 발전기에서 뒤진 역률일 때 다음의 관계 중 맞는 것은? (단, V : 단자 전압, E : 내부 기전력, E0 : 공칭 유도 기전력, ∅ : 역률각 θ : 공칭 유도 기전력과 부하 전류와의 각)

  1. V < E < E0, θ > ∅
  2. V < E < E0, θ < ∅
  3. V > E > E0, θ > ∅
  4. V > E > E0, θ > ∅
(정답률: 15%)
  • 동기 발전기에서 역률이 뒤진다는 것은 부하 전류와 공칭 유도 기전력의 각이 90도를 넘어선다는 것을 의미합니다. 이때, 내부 기전력은 공칭 유도 기전력보다 작아지게 됩니다. 따라서 V < E < E0이 됩니다. 또한, 역률각이 공칭 유도 기전력과 부하 전류와의 각보다 크다는 것은 부하 전류가 지연되어 발생하는 것이므로, θ > ∅가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 정현파형의 회전자계 중에 정류자가 있는 회전자를 놓으면, 각 정류자편 사이에 연결되어 있는 회전자 권선에는 크기가 같고 위상이 다른 전압이 유기된다. 정류자 편수를 k라 하면 정류자편 사이의 위상차는?

  1. π/k
  2. 2π/k
  3. k/π
  4. k/2π
(정답률: 15%)
  • 정류자가 있는 회전자계에서는 회전자 권선에 유기되는 전압이 크기가 같고 위상이 다른 AC 전압이다. 이는 회전자 권선에 유기되는 전압이 회전자의 회전 속도에 따라 변화하기 때문이다.

    정류자 편수를 k라고 하면, 회전자는 1회전 동안 k개의 정류자를 지나게 된다. 따라서 회전자 권선에 유기되는 전압은 k개의 위상이 서로 다른 AC 전압의 합으로 나타낼 수 있다.

    이때, 위상차는 인접한 정류자편 사이의 위상차를 의미하며, 인접한 정류자편 사이의 각도는 2π/k이다. 따라서 인접한 정류자편 사이의 위상차는 2π/k이다.

    따라서 정답은 "2π/k"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 전기자 도체수 360, 극당 자속 0.06[wb]인 6극 중권 직류 전동기가 있다. 전기자 전류가 50[A]일 때의 발생 토크[kg ‧ m]는?

  1. 약 17.5
  2. 약 18.2
  3. 약 18.6
  4. 역 19.2
(정답률: 14%)
  • 전동기의 발생 토크는 다음과 같이 계산할 수 있다.

    발생 토크 = 전자기력 × 극수 × 전류 × 0.7

    여기서 전자기력은 다음과 같이 계산할 수 있다.

    전자기력 = 자속 × 전류 × 극수

    따라서 전동기의 발생 토크는 다음과 같이 계산할 수 있다.

    발생 토크 = (0.06 × 6) × 50 × 0.7 ≈ 17.5

    따라서 정답은 "약 17.5"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 서보 전동기가 갖추어야 할 조건이 아닌 것은?

  1. 기동 토크가 클 것
  2. 토크 속도 곡선이 수하 특성을 가질 것
  3. 회전자를 굵고 짧게 할 것
  4. 전압이 0이 되었을 때 신속하게 정지할 것
(정답률: 17%)
  • "회전자를 굵고 짧게 할 것"은 서보 전동기가 갖추어야 할 조건이 아닙니다. 이유는 회전자의 굵기와 길이는 전동기의 크기와 출력에 따라 다르기 때문입니다. 따라서 이 조건은 일반적인 서보 전동기의 필수 조건이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 3상 유도전압 조정기의 동작원리 중 가장 적당한 것은?

  1. 회전자계에 의한 유도 작용을 이용하여 2차 전압의 위상 전압 조정에 따라 변화한다.
  2. 교변 자계의 전자유도 작용을 이해한다.
  3. 충전된 두 물체 사이에 작용하는 힘이다.
  4. 두 전류 사이에 작용하는 힘이다.
(정답률: 17%)
  • 3상 유도전압 조정기는 회전자계에 의한 유도 작용을 이용하여 2차 전압의 위상 전압 조정에 따라 변화합니다. 이는 3상 유도기의 회전자가 회전함으로써 자기장이 변화하고, 이로 인해 2차 코일에 유도전압이 발생하는 원리를 이용한 것입니다. 회전자의 위치에 따라 유도되는 전압의 위상이 변하므로, 이를 조정하여 원하는 전압을 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. SCR에 관한 설명으로 적당하지 않은 것은?

  1. 3단자 소자이다.
  2. 적은 게이트 신호로 대전력을 제어한다.
  3. 직류 전압만을 제어한다.
  4. 스위칭 소자이다.
(정답률: 22%)
  • "직류 전압만을 제어한다."는 적당하지 않은 설명이다. SCR은 직류 전압 뿐만 아니라 교류 전압도 제어할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 분권 전동기의 정격 회전수가 1500[rpm]이다. 속도 변동률이 5[%]라 하면, 공급 전압과 계자 저항의 값을 변화시키지 않고 이것을 무부하로 하였을 때의 회전수 [rpm]는?

  1. 1265
  2. 1365
  3. 1435
  4. 1575
(정답률: 17%)
  • 분권 전동기의 정격 회전수가 1500[rpm]이므로, 이를 기준으로 속도 변동률이 5[%]이므로 회전수는 1500 x (1 + 5/100) = 1575[rpm]이 된다. 공급 전압과 계자 저항의 값을 변화시키지 않았기 때문에, 회전수만 변화시켰을 때의 값이므로 이렇게 계산할 수 있다. 따라서 정답은 "1575"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 단상 변압기의 1차전압 E1, 1차 저항 r1, 2차 저항 r2, 1차 누설리액턴스 x1, 2차 누설리액턴스 x2, 권수비 a 라고 하면, 2차 권선을 단락했을 때의 1차 단락 전류는?

(정답률: 16%)
  • 2차 권선을 단락하면 2차 측에서는 전류가 흐르지 않게 되므로, 1차 측에서의 전류는 2차 측으로 향하는 전류와 같아진다. 이때 2차 측으로 향하는 전류는 2차 전류 I2 = E1/[(r1+r2')2+(x1+x2')2]0.5 이므로, 1차 단락 전류는 I1 = I2/a = E1/[a(r1+r2')2+a(x1+x2')2]0.5 이 된다. 따라서 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 유도 전동기에서 2차 권선저항이 작아지면 슬립 s는?

  1. s는 커진다.
  2. s는 작아진다.
  3. s는 변함이 없다.
  4. s는 일정하지 않다.
(정답률: 14%)
  • 유도 전동기에서 2차 권선저항이 작아지면 회전자의 속도가 증가하게 되고, 이에 따라 슬립 s는 작아지게 됩니다. 슬립은 회전자의 속도와 동기회전자의 속도와의 차이를 나타내는 값으로, 회전자의 속도가 증가하면 동기회전자의 속도와의 차이가 작아지기 때문에 슬립도 작아지게 됩니다. 따라서 정답은 "s는 작아진다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 동기 발전기에서 기전력의 파형을 좋게 하고 누설 리액턴스를 감소시키기 위하여 채택한 권선법은?

  1. 집중권
  2. 분포권
  3. 단절권
  4. 전절권
(정답률: 18%)
  • 분포권은 동기 발전기에서 기전력의 파형을 좋게 하고 누설 리액턴스를 감소시키기 위해 채택한 권선법입니다. 이는 권선을 여러 개로 나누어 각각을 분포시켜 권선의 누설 리액턴스를 감소시키는 방법입니다. 따라서 분포권이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 같은 정격전압에서 변압기의 주파수만을 높이면 다음에서 증가하는 것은?

  1. 여자전류 증가
  2. 동손 증가
  3. 철손 증가
  4. %임피던스 증가
(정답률: 12%)
  • 주파수가 증가하면 변압기의 코일 내부에서 전기적인 에너지가 더 빠르게 변화하게 되어서, 이로 인해 코일 내부에서 발생하는 자기장의 변화율이 증가합니다. 이는 코일 내부에서 발생하는 유도전류의 크기를 증가시키게 되어서, 변압기의 %임피던스가 증가하게 됩니다. 따라서 정격전압에서 변압기의 주파수만을 높이면 %임피던스가 증가하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 정격전압 220[V], 무부하 단자전압 230[V], 정격 출력이 44[kW]인 직류 분권 발전기의 계자 저항이 22[Ω], 전기자 반작용에 의한 전압 강하가 5[V]라면 전기자 회로의 저항은 약 몇 [Ω]인가?

  1. 약 0.018
  2. 약 0.024
  3. 약 0.038
  4. 약 0.042
(정답률: 13%)
  • 전기자 회로의 저항을 R이라고 하면, 전압 강하는 R/(R+22) × 220[V]이다. 이 값은 5[V]보다 작아야 한다. 따라서, R/(R+22) × 220[V] < 5[V]이다. 이를 정리하면 R < 22/43 ≈ 0.512R이 된다. 이때, R의 값이 가장 작을 때 전압 강하가 5[V]가 되므로, R = 0.512 × 22[Ω] ≈ 0.024[Ω]이다. 따라서, 정답은 "약 0.024"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 슬롯수 32, 코일 변수 64, 극수 4인 1구 단중 중권기를 같은 극수의 2구 2중 파권기로 변경하면 단자 전압은 약 몇 배가 되는가?

  1. 0.5
  2. 1
  3. 1.5
  4. 2
(정답률: 15%)
  • 극수가 같은 2구 2중 파권기로 변경하면 슬롯당 코일 수는 64 x 2 = 128개가 된다. 따라서 총 코일 수는 128 x 4 = 512개가 된다. 이때, 단중 중권기의 슬롯당 코일 수는 32개이므로 총 코일 수는 32 x 4 = 128개이다.

    단자 전압은 코일 수에 비례하므로, 총 코일 수가 4배가 되었으므로 단자 전압은 4배가 된다. 따라서 정답은 "2"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 1[MVA], 3300[V], 동기 임피던스 5[Ω]의 2대의 3상 교류 발전기 병렬운전 중 한쪽 발전의 계자를 강화해서 각 상 유도기전력(상전압) 사이에 200[V]의 전압차가 생기게 했을 때, 두 발전기 사이에 흐르는 무효횡류는 몇[A] 인가?

  1. 40
  2. 30
  3. 20
  4. 10
(정답률: 13%)
  • 전압차가 생긴 상의 유도기전력은 3300[V] + 200[V] = 3500[V] 이다. 이에 따라 해당 상의 유도전류는 I = 3500[V] / 5[Ω] = 700[A] 이다. 이 유도전류는 해당 상의 전류와 같으므로, 한쪽 발전기에서는 700[A]의 무효횡류가 발생한다. 두 발전기가 병렬운전 중이므로, 전체 무효횡류는 2배인 1400[A]가 된다. 하지만 문제에서는 한쪽 발전기의 계자만 강화했으므로, 전체 무효횡류의 절반인 700[A]가 정답이 된다. 따라서 정답은 "20" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 3300/220[V] 변압기 A, B의 용량이 각각 400[kVA], 300[kVA]이고, %임피던스 강하가 각각 2.4[%]와 3.2[%] 일 때, 그 2대의 변압기에 걸 수 있는 합성 부하 용량은 몇 [kVA]인가?

  1. 171
  2. 450
  3. 625
  4. 700
(정답률: 15%)
  • 먼저, %임피던스 강하는 부하의 크기와 관련이 있으며, 강하가 높을수록 부하에 대한 전압 강하가 적어지므로 더 많은 부하를 지원할 수 있습니다.

    따라서, 두 변압기의 용량과 %임피던스 강하를 고려하여 합성 부하 용량을 계산할 수 있습니다.

    먼저, 변압기 A의 용량은 400[kVA]이고 %임피던스 강하가 2.4[%]이므로, 변압기 A는 400[kVA] / (1 - 0.024) = 410.16[kVA]의 부하를 지원할 수 있습니다.

    마찬가지로, 변압기 B의 용량은 300[kVA]이고 %임피던스 강하가 3.2[%]이므로, 변압기 B는 300[kVA] / (1 - 0.032) = 309.28[kVA]의 부하를 지원할 수 있습니다.

    따라서, 두 변압기에 걸 수 있는 합성 부하 용량은 410.16[kVA] + 309.28[kVA] = 719.44[kVA]입니다.

    하지만, 이 값은 두 변압기의 용량을 모두 활용한 경우이므로, 더 작은 용량을 가진 변압기의 용량을 초과하지 않도록 합성 부하 용량을 조정해야 합니다.

    따라서, 두 변압기에 걸 수 있는 합성 부하 용량은 300[kVA] + 309.28[kVA] = 609.28[kVA]입니다.

    하지만, 이 값은 정수로 반올림하여 625[kVA]가 됩니다. 따라서, 정답은 "625"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 동기 발전기의 단자 부근에서 단락이 일어났다고 하면 단락 전류는?

  1. 계속 증가한다.
  2. 발전기가 즉시 정지한다.
  3. 일정한 큰 전류가 흐른다.
  4. 처음은 큰 전류이나 점차로 감소한다.
(정답률: 20%)
  • 동기 발전기의 단락 전류는 처음에는 큰 전류가 흐르지만, 시간이 지남에 따라 회전자와 스테이터 간의 거리가 멀어지면서 전류가 감소하게 된다. 이는 회전자와 스테이터 간의 거리가 멀어지면서 전기적으로 저항이 증가하기 때문이다. 따라서 "처음은 큰 전류이나 점차로 감소한다."가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 20[kW] 이사의 농형 유도 전동기의 기동에 가장 적당한 방법은?

  1. Y-△기동
  2. 저항 기동
  3. 직접 기동
  4. 기동 보상기에 의한 기동
(정답률: 16%)
  • 20[kW] 이상의 큰 용량의 유도 전동기를 기동할 때는 기동 보상기에 의한 기동이 가장 적당합니다. 이는 유도 전동기의 기동 시에 발생하는 고출력 및 고전류를 제어하여 전원 시스템에 불필요한 부하를 줄이고, 전동기의 안정적인 기동을 보장하기 때문입니다. 따라서, 이 경우에는 기동 보상기를 사용하여 유도 전동기를 기동하는 것이 가장 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 소형 3상 유도 전동기의 전전압 기동시 기동 전류는 정격 전류에 대략 몇 배 정도인가?

  1. 1배
  2. 2배
  3. 3배
  4. 5배
(정답률: 12%)
  • 소형 3상 유도 전동기의 전전압 기동시 기동 전류는 정격 전류에 대략 5배 정도이다. 이는 유도 전동기의 특성으로 인해 기동시에는 회전자에 전류가 유도되어 회전자와 자기장 사이에 큰 힘이 작용하게 되는데, 이로 인해 기동 전류가 증가하게 된다. 따라서 기동 전류는 정격 전류보다 대략 5배 정도 증가하게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 회로이론 및 제어공학

61. 분포정수 회로에서 직렬 임피던스를 Z, 병렬 어드미턴스를 라 할 때, 선로의 특성 임피던스 Z0는?

  1. ZY
(정답률: 19%)
  • 분포정수 회로에서 선로의 특성 임피던스 Z0는 다음과 같이 계산할 수 있다.

    Z0 = √(Z × 1/라)

    여기서 Z는 직렬 임피던스이고, 1/라는 병렬 어드미턴스의 역수이다. 따라서 보기 중에서 정답인 ""는 위의 식에 따라 계산한 결과이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 저항 6[kΩ], 인덕턴스 90[mH], 커패시턴스 0.01[㎌]직렬 회로에 t=0에서 직류전압 100[V]를 인가했다. 흐르는 전류가 최대인 시간 T는?

  1. 30 sec
  2. 15 sec
  3. 30 μsec
  4. 15 μsec
(정답률: 10%)
  • 직류전압이 가해지므로 시간이 지나도 전류의 방향은 변하지 않는다. 따라서, 시간이 충분히 지난 후에는 인덕턴스와 커패시턴스가 전류에 영향을 미치지 않게 되어 회로는 단순한 저항 회로가 된다. 이 경우, 전류는 오옴의 법칙에 따라 I=V/R로 계산할 수 있다. 따라서, 최대 전류가 흐르는 시간 T은 T=RC=6[kΩ] x 90[mH] x 0.01[㎌] = 5.4[μsec] 이다. 하지만, 이는 최대 전류가 흐르는 시간이 아니라 전류가 충전되는 시간이므로, 전류가 최대가 되는 시간은 이보다 약간 더 길어진다. 따라서, 정답은 "30 μsec"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 각상의 전류가 ia=30sinwt[A], ib=30sinwt[A],ic=30sin(wt+90°)[A] 일 때 영상 대칭분 전류는?

  1. 10simwt
  2. 30sinwt
(정답률: 15%)
  • 각상의 전류가 30sinwt, 30sinwt, 30sin(wt+90°) 이므로, 선간 전압은 0V이다. 따라서, 영상 대칭분 전류는 선간 전압이 0V일 때의 대칭분 전류로 계산할 수 있다.

    영상 대칭분 전류 = (ia + ib + ic) / 3
    = (30sinwt + 30sinwt + 30sin(wt+90°)) / 3
    = (60sinwt + 30coswt) / 3
    = 20sinwt + 10coswt
    = 10sinwt + 10sin(wt+90°)
    = 10sinwt (답은 "10simwt" 이다.)

    따라서, 영상 대칭분 전류는 10sinwt[A] 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 그림과 같은 삼각파를 푸리에 급수로 전개하면?

  1. 반파 정현 대칭으로 기수파만 포함한다.
  2. 반파 정현대칭으로 우수파만 포함한다.
  3. 반파 여현 대칭으로 기수파만 포함한다.
  4. 반파 여현 대칭으로 우수파만 포함한다.
(정답률: 14%)
  • 삼각파는 반파 대칭이므로 푸리에 급수 전개 시 기수파만 포함됩니다. 이는 짝수 함수의 푸리에 급수에서 기수항만 남는 것과 같은 이유입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 그림에서 전지 V1및 V2를 흐르는 전류가 0일 때 기전력 V1, V2및 저항 R1, R2의 관계는?

  1. V1V2=R1R2
  2. V1R1=V2R2
  3. V1R2=V2R1
  4. V12V2=R12R2
(정답률: 17%)
  • 전류가 0이므로 V1과 V2는 서로 같은 크기를 가지고 반대 방향으로 흐릅니다. 이때, R1과 R2는 직렬 연결되어 있으므로 전류가 흐르지 않으므로 R1과 R2에 걸리는 전압은 V1과 V2와 같습니다. 따라서, V1R2=V2R1이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 비정현파의 여현대칭 조건은?

  1. f(t)=f(-t)
  2. f(t)=-f(t)
  3. f(t)=-f(-t)
  4. f(t)=-(t+T)
(정답률: 12%)
  • 비정현파의 여현대칭 조건은 "f(t)=f(-t)"이다. 이는 함수의 그래프가 y축 대칭인 것을 의미한다. 즉, t=0을 중심으로 좌우 대칭인 함수이다. 이는 주기함수의 경우 주기가 짝수배인 경우에만 성립한다. 이유는 주기가 홀수배인 경우에는 t=0을 중심으로 대칭이 아닌 반대편에서 대칭이 되기 때문이다. 따라서 주기가 짝수배인 비정현파의 경우에만 "f(t)=f(-t)" 조건이 성립한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 그림과 같은 3상 Y결선 불평형 회로가 있다. 전원은 3상 평형전압 E1, E2, E3이고, 부하는 Y1, Y2, Y3 일 때, 전원의 중성점과 부하의 중성점간의 전위차를 나타내는 식은?

(정답률: 20%)
  • 전원의 중성점과 부하의 중성점간의 전위차는 다음과 같이 구할 수 있다.

    V0 = (E1 + E2 + E3)/3 - (Y1 + Y2 + Y3)/3

    이 식에서 분모의 3은 전원과 부하가 3상으로 구성되어 있기 때문에 나타난 것이다. 또한, Y결선에서는 Y1 + Y2 + Y3 = 0 이므로,

    V0 = (E1 + E2 + E3)/3

    위 식에서 분모의 3은 전원의 3상 평형전압이기 때문에, V0는 전원의 중성점전위와 같다. 따라서, 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음과 같은 회로에서 전압비 전달함수 는?

(정답률: 13%)
  • 전압비 전달함수는 출력전압(Vout)과 입력전압(Vin)의 비율을 나타내는 것이므로, Vout/Vin을 계산해야 한다.

    회로를 보면, 입력전압 Vin은 R1과 R2를 거쳐서 온다. 이때, R1과 R2는 병렬로 연결되어 있으므로 등가전위를 가진다. 따라서, Vin은 R1과 R2의 병렬저항인 R1//R2를 거쳐서 Op-Amp의 음극에 도달한다.

    Op-Amp의 양극은 그라운드에 연결되어 있으므로, 음극과 양극 사이의 전압차는 Vout이 된다. 따라서, Vout는 Rf와 R1//R2를 거쳐서 나오게 된다.

    이때, Op-Amp의 입출력이 이상적이라고 가정하면, 입출력의 차이는 0V이므로, Vout = -Rf/R1//R2 * Vin이 된다.

    따라서, Vout/Vin = -Rf/R1//R2 이므로, 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 그림에서 a-b단자의 전압이 10[V], a-b에서 본 능동 회로망 N의 임피던스가 4[Ω]일 때 단자 a-b간에 1[Ω]의 저항을 접속하면 a-b간에 흐르는 전류[A]는?

  1. 0.5[A]
  2. 1[A]
  3. 1.5[A]
  4. 2[A]
(정답률: 16%)
  • 임피던스가 4[Ω]이므로 N에서 a-b로의 전압은 10[V]입니다. 따라서 a-b에 1[Ω]의 저항을 접속하면 전압은 10[V]에서 1[V]만큼 감소하여 9[V]가 됩니다. 이때 전류는 V=IR에 따라 I=V/R=9[V]/5[Ω]=2[A]가 됩니다. 따라서 정답은 "2[A]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 를 라플라스 변환하면?

(정답률: 15%)
  • 주어진 함수는 시간 영역에서 주어졌으므로, 라플라스 변환을 통해 복소 평면에서의 함수로 변환해야 한다. 주어진 함수는 지수 함수와 삼각 함수의 곱으로 이루어져 있으므로, 라플라스 변환의 선형성을 이용하여 각각의 함수를 따로 변환한 후 곱해준다.

    먼저, 지수 함수 e^(-2t)의 라플라스 변환은 s+2인 것을 알고 있다.

    다음으로, 삼각 함수 sin(3t)의 라플라스 변환은 3/(s^2+9)인 것을 알고 있다.

    따라서, 전체 함수의 라플라스 변환은 (s+2) * 3/(s^2+9) = 3(s+2)/(s^2+9)이다.

    따라서, 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 특성 방정식 에서 안정근은 몇 개인가?

  1. 0개
  2. 1개
  3. 2개
  4. 3개
(정답률: 13%)
  • 안정근은 실수부분이 모두 음수인 복소수 해를 의미한다. 따라서 이 방정식에서 안정근을 구하려면 실수부분이 0인 복소수 해를 구하면 된다. 하지만 이 방정식에서는 실수부분이 항상 음수이므로, 실수부분이 0인 복소수 해는 존재하지 않는다. 따라서 안정근은 0개이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 논리식 를 간단히 하면?

(정답률: 16%)
  • 논리식을 간단히 하면 "A가 참이고 B가 거짓일 때, C는 참이다." 이므로, A가 참이고 B가 거짓이면 C는 참이다. 따라서 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음은 단위계단 함수 u(t)의 라플라스 혹은 z 변환쌍을 나타낸 것이다. 이 중에서 옳은 것은?

  1. z[u(t)]=1
  2. z[u(t)]=1/z
  3. z[u(t)]=0
  4. z[u(t)]=z/(z-1)
(정답률: 17%)
  • 정답은 "z[u(t)]=z/(z-1)"이다.

    u(t)는 t=0에서부터 1의 값을 가지는 함수이다. 따라서 라플라스 변환에서는 다음과 같이 나타낼 수 있다.

    L{u(t)} = ∫[0,∞) e^(-st) dt = 1/s

    z 변환에서는 시간축 대신 z-평면에서 함수를 표현한다. 따라서 u(t)의 z 변환은 다음과 같이 나타낼 수 있다.

    Z{u(t)} = ∑[n=0,∞) z^(-n)

    이 식을 풀어쓰면 다음과 같다.

    Z{u(t)} = 1 + z^(-1) + z^(-2) + ...

    이 식은 등비수열의 합과 같은 형태를 띄고 있으므로, 등비수열의 합 공식을 이용하여 다음과 같이 정리할 수 있다.

    Z{u(t)} = 1/(1-z^(-1))

    이때, z=1인 경우 분모가 0이 되어 정의되지 않는다. 따라서 z=1을 제외한 모든 z에 대해 위 식이 성립한다.

    하지만, z 변환에서는 초기값(initial value)이 중요하다. u(t)의 초기값은 0이므로, z 변환에서도 초기값이 0이 되어야 한다. 따라서 z=0일 때의 값은 0이어야 한다.

    따라서, Z{u(t)} = z/(z-1)이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 그림과 같은 벡터궤적(주파수 응답)을 나타내는 계의 전달함수는?

  1. s
  2. 1/s
(정답률: 15%)
  • 주파수가 증가할수록 전달함수의 크기가 감소하므로, 그림에서 주파수가 증가할수록 전달함수의 기울기가 완만해지는 것을 볼 수 있다. 이러한 특성을 가진 전달함수는 저역통과 필터의 특성을 가지고 있으며, 이를 나타내는 전달함수는 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

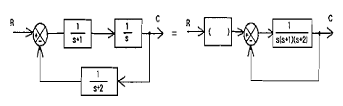

75. 다음 블록선도의 변환에서 ( )에 알맞은 것은?

  1. s+2
  2. s+1
  3. s
  4. s(s+1)(s+2)
(정답률: 14%)
  • 주어진 블록선도는 s(s+1)(s+2)를 계산하는 것이다. 따라서 변환 후에도 결과값은 s(s+1)(s+2)와 같아야 한다.

    변환을 살펴보면, 먼저 s에 1을 더한 값을 계산하고, 그 결과에 다시 1을 더한 값을 계산한다. 따라서 변환 후에는 s+2가 계산되어야 한다. 따라서 정답은 "s+2"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 제어 요소가 제어 대상에 주는 양은?

  1. 기준 입력
  2. 동작 신호
  3. 제어량
  4. 조작량
(정답률: 15%)
  • 제어 요소는 제어 대상에게 주는 양을 조절하기 위해 조작량을 사용합니다. 따라서 "조작량"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 개루프 전달함수가 일 때의 근 궤적에서 점근선의 실수축과의 교차점은?

  1. 24
  2. 12
  3. 6
  4. 3
(정답률: 17%)
  • 주어진 개루프 전달함수의 근 궤적은 다음과 같이 나타낼 수 있다.



    이 근 궤적은 복소평면 상에서 좌우대칭인 모양을 가지고 있다. 따라서 점근선은 실수축과 수직인 선이다.

    이 선과의 교차점은 복소평면 상에서 실수축에 해당하는 축 위에 위치한다. 따라서 정답은 6이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 그림과 같은 신호흐름 선도의 전달함수는?

(정답률: 17%)
  • 이 신호흐름 선도는 1차 시스템을 나타내고 있으며, 전달함수는 입니다. 이는 입력신호에 대해 출력신호가 입력신호의 1차 시간미분값에 비례하는 형태로 나타나기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 일 때, x(t)는?

(정답률: 12%)
  • 주어진 그래프는 cos 함수의 그래프이다. 따라서 x(t)는 cos 함수의 형태를 따르게 된다. cos 함수의 주기는 2π이므로, 주기 T=2π/ω 이다. 주어진 그래프에서 한 주기의 길이는 4이므로, T=4이다. 따라서, ω=2π/T=π/2 이다. 이를 이용하여 cos 함수의 일반식을 적용하면, x(t)=Acos(ωt+φ)=Acos(πt/2+φ) 이다. 주어진 보기 중에서 이에 해당하는 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 인 계의 이득여유가 40[dB]이면, 이때의 K의 값은?

  1. -50
  2. 1/50
  3. -20
  4. 1/40
(정답률: 14%)
  • 이득여유(dB)는 10log(K)로 계산된다. 따라서 40[dB] = 10log(K)이므로, K = 10^(4)이다. 이때, K의 역수는 1/10^(4)이므로, 1/50이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 전기설비기술기준 및 판단기준

81. 가요전선관 공사에 의한 저압 옥내배선으로 잘못된 것은?

  1. 2종 금속제 가요 전선관을 사용하였다.
  2. 규격에 적당한 지름 4[mm2]의 단선을 사용하였다.
  3. 전선으로 옥외용 비닐 절연 전선을 사용하였다.
  4. 사람이 접촉할 우려가 없어서 제 3종 접지 공사를 하였다.
(정답률: 19%)
  • 가요전선관 공사는 옥내배선 공사이므로 전선으로 옥외용 비닐 절연 전선을 사용하는 것은 잘못된 것입니다. 옥내용 전선은 PVC 절연 전선을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 특고압 가공전선이 삭도와 제2차 접근 상태로 시설할 경우에 특고압 가공전선로는 어느 보안 공사를 하여야 하는가?

  1. 고압 보안공사
  2. 제1종 특고압 보안공사
  3. 제2종 특고압 보안공사
  4. 제3종 특고압 보안공사
(정답률: 16%)
  • 특고압 가공전선이 삭도와 제2차 접근 상태로 시설될 경우, 해당 전선은 제2종 특고압 보안공사를 해야 합니다. 이는 제2종 특고압 보안공사가 전기적 위험성이 높은 특고압 가공전선의 설치, 유지, 보수 등을 전담하는 역할을 하기 때문입니다. 따라서, 삭도와 제2차 접근 상태로 시설될 경우에는 제2종 특고압 보안공사를 실시하여 안전한 전기 시설물을 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 특고압 가공전선로의 지지물로 사용하는 철탑의 종류가 아닌 것은?

  1. 직선형
  2. 각도형
  3. 지지형
  4. 보강형
(정답률: 17%)
  • 지지형은 특고압 가공전선로의 지지물로 사용하는 철탑의 종류가 아닙니다. 지지형은 전선을 지지하기 위해 사용되는 지지대 형태로, 철탑이 아닌 콘크리트나 나무 등으로 제작됩니다. 따라서, 보기에서 정답은 지지형입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 건조한 장소로서 전개된 장소에 한하여 시설할 수 있는 고압 옥내배선의 방법은?

  1. 금속관 공사
  2. 가요 전선관 공사
  3. 합성 수지관 공사
  4. 애자사용 공사
(정답률: 19%)
  • 고압 옥내배선은 건조한 장소에서 시설할 때, 화재 발생 가능성이 높은 금속관 공사나 가요 전선관 공사보다는 화재 발생 시 안전성이 높은 애자사용 공사를 선택하는 것이 일반적이다. 애자는 불꽃이 발생하지 않으며 내화성과 내산성이 뛰어나기 때문에 안전성이 높다. 따라서 건조한 장소에서 고압 옥내배선을 시설할 때는 애자사용 공사를 선택하는 것이 바람직하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 수력 발전소의 발전기 내부에 고장이 발생하였을 때 자동적으로 전로로부터 차단하는 장치를 시설하여야 하는 발전기 용량은 몇 [kVA] 이상인 것인가?

  1. 3000
  2. 5000
  3. 8000
  4. 10000
(정답률: 21%)
  • 수력 발전소의 발전기는 대부분 대용량 발전기이므로, 발전기 내부에 고장이 발생하면 큰 규모의 문제가 발생할 수 있습니다. 따라서 발전기 용량이 큰 경우에는 자동 차단 장치를 시설하는 것이 안전합니다. 일반적으로 10000 [kVA] 이상의 발전기에는 자동 차단 장치가 시설됩니다. 따라서 정답은 "10000"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 전선의 단면적 55[mm2]인 경동연선을 사용하는 경우 특고압 가공전선로 경간의 최대한도는 몇 [m]인가? (단, 지지물은 목주 또는 A종 철주이다.)

  1. 150
  2. 250
  3. 300
  4. 500
(정답률: 13%)
  • 전선의 단면적이 클수록 전기 저항이 작아지므로, 전력 손실이 적어진다. 따라서 전선의 단면적이 큰 경우에는 더 멀리까지 전기를 공급할 수 있다.

    경동연선의 단면적이 55[mm2]이므로, 최대한도는 300[m]이 된다. 이는 전력 손실을 최소화하면서도 경간을 최대한으로 늘릴 수 있는 값이다.

    따라서 정답은 "300"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 병원, 진료소 등의 진찰, 검사, 치료 또는 감시 등의 의료행위를 하는 의료실내에 시설하는 의료기기의 금속제 외함에 보호접지를 하는 경우 그 접지 저항값은 몇 [Ω]이하로 하여야 하는가?(관련 규정 개정전 문제로 기존 정답은 2번입니다. 여기서는 2번을 누르면 정답 처리 됩니다.)

  1. 5
  2. 10
  3. 30
  4. 50
(정답률: 20%)
  • 의료실내에 시설하는 의료기기의 금속제 외함에 보호접지를 하는 경우 그 접지 저항값은 10Ω 이하로 하여야 합니다. 이는 의료기기의 외부 금속제가 전기적으로 안전하게 접지되어 있어야 하기 때문입니다. 이를 통해 환자와 의료진의 안전을 보장할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 케이블 트레이 공사에 사용하는 케이블 트레이에 적합하지 않은 것은?

  1. 케이블 트레이가 방화구획의 벽 등을 관통하는 경우에는 개구부에 연소방지 시설이나 조치를 하여야 한다.
  2. 비금속재 케이블 트레이는 난연성 재료의 것이지 않아도 된다.
  3. 금속재의 것은 적절한 방식처리를 하거나 내식성 재료의 것이어야 한다.
  4. 금속제 케이블 트레이 계통은 기계적 또는 전기적으로 완전하게 접속하여야 한다.
(정답률: 22%)
  • 케이블 트레이가 방화구획의 벽 등을 관통하는 경우에는 개구부에 연소방지 시설이나 조치를 해야하기 때문에, 비금속재 케이블 트레이는 난연성 재료의 것이어야 합니다. 따라서 "비금속재 케이블 트레이는 난연성 재료의 것이지 않아도 된다."는 정답이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 가공 공동지선을 설치하여 2 이상의 시설 장소에 공통의 제 2종 접지 공사를 하였다. 각 접지선을 가공 공동 지선으로부터 분리하였을 경우, 각 접지선과 대지간의 전기 저항치는 몇 [Ω]이하로 하여야 하는가?

  1. 300
  2. 150
  3. 60
  4. 30
(정답률: 11%)
  • 가공 공동지선은 여러 시설 장소에서 공통으로 사용되는 접지선으로, 전기적으로 연결되어 있어 전기적으로 하나의 접지선으로 동작한다. 따라서, 이 가공 공동지선과 각 시설 장소의 접지선은 병렬 접속되어 전기적으로 연결된다.

    전기 회로에서 병렬 접속된 저항의 전기 저항치는 각 저항의 역수의 합의 역수로 계산된다. 따라서, 각 접지선과 대지간의 전기 저항치는 300Ω 이하로 유지되어야 한다.

    즉, 답은 "300" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 철도, 궤도 또는 자동차도 전용터널 안의 전선로를 시설할 때 저압 전선은 인장강도 몇 [kN] 이상의 절연전선을 사용하여야 하는가?

  1. 1.38 kN
  2. 2.30 kN
  3. 2.46 kN
  4. 5.26 kN
(정답률: 11%)
  • 전용터널 안의 전선로는 매우 깊은 지하에 위치하므로 지하수 압력이나 지하진동 등의 영향을 받을 가능성이 높습니다. 따라서 인장강도가 높은 절연전선을 사용하여야 합니다. 이때, 국내에서는 전력산업기술규격(KEPCO STD)에 따라 철도, 궤도 또는 자동차도 전용터널 안의 전선로에서는 인장강도가 2.30 kN 이상인 절연전선을 사용하여야 합니다. 따라서 정답은 "2.30 kN" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 금속 덕트 공사에 적당하지 않은 것은?

  1. 전선은 절연전선을 사용한다.
  2. 덕트 내에는 전선의 접속점이 없도록 한다.
  3. 덕트의 종단부는 항시 개방시킨다.
  4. 덕트의 안쪽 면 및 바깥 면에는 아연도금을 한다.
(정답률: 22%)
  • 덕트의 종단부는 항시 개방시킨다는 것은 덕트 내부에 쌓인 먼지나 기타 물질들이 출입구를 통해 제거될 수 있도록 하기 위함입니다. 또한, 덕트 내부에 쌓인 먼지나 기타 물질들이 덕트 내부에서 축적되어 환기 시스템의 성능을 저하시키는 것을 방지하기 위해서도 종단부를 개방시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 최대 사용전압 60kV 이하의 정류기 절연내력 시험전압은 직류 측 최대 사용전압의 몇 배의 교류 전압인가?

  1. 1배
  2. 1.25배
  3. 1.5배
  4. 2배
(정답률: 7%)
  • 직류와 교류의 절연내력은 다르기 때문에 직류 측 최대 사용전압과 교류 전압은 비교할 수 없습니다. 따라서 정류기 절연내력 시험전압은 직류 측 최대 사용전압과 동일한 1배입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 백열전등 또는 방전등에 전기를 공급하는 옥내의 전로의 대지 전압은 몇 [V] 이하로 하여야 하는가?

  1. 120
  2. 150
  3. 200
  4. 300
(정답률: 21%)
  • 백열전등 또는 방전등은 고압으로 작동하기 때문에 대지 전압이 너무 높으면 전구가 파괴될 수 있습니다. 따라서 대지 전압은 300V 이하로 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 동일 지지물에 고압 가공전선과 저압 가공전선을 병가할 때 저압 가공전선의 위치는?

  1. 저압 가공전선을 고압 가공전선 위에 시설
  2. 저압 가공전선을 고압 가공전선 아래에 시설
  3. 동일 완금류에 평행되게 시설
  4. 별도의 규정이 없으므로 임의로 시설
(정답률: 21%)
  • 고압 가공전선은 높은 전압을 전달하기 때문에 안전상의 이유로 저압 가공전선보다 더 많은 공간이 필요합니다. 따라서 저압 가공전선을 고압 가공전선 아래에 시설하는 것이 안전하며, 이는 전기 안전 규정에서도 권장되는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 유희용 전차 안의 전로 및 여기에 전기를 공급하기 위하여 사용하는 전기 설비는 다음에 의하여 시설하여야 한다. 옳지 않은 것은?

  1. 유희용 전차에 전기를 공급하는 전로에는 전용 개폐기를 시설할 것
  2. 유희용 전차안에 승압용 변압기를 시설하는 경우에는 그 변압기의 2차 전압은 300[V] 이하일 것
  3. 유희용 전차에 전기를 공급하는 전로의 사용 전압은 직류의 경우 60[V]이하, 교류의 경우는 40[V] 이하일 것
  4. 전로의 일부로서 사용하는 레일은 용접에 의한 경우 이외에는 적당한 본드로 전기적으로 접속할 것.
(정답률: 14%)
  • 정답은 "유희용 전차에 전기를 공급하는 전로의 사용 전압은 직류의 경우 60[V]이하, 교류의 경우는 40[V] 이하일 것"이다. 이유는 유희용 전차는 고전압 위험이 있기 때문에 전압을 낮추기 위해 승압용 변압기를 사용하는데, 이때 2차 전압은 300V 이하로 제한되어야 한다. 따라서 다른 보기들은 모두 옳은 내용이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 목주, A종 철주 및 A종 철근 콘크리트주를 사용할 수 없는 보안공사는?

  1. 고압 보안공사
  2. 제 1종 특고압 보안공사
  3. 제 2종 특고압 보안공사
  4. 제 3종 특고압 보안공사
(정답률: 17%)
  • 제 1종 특고압 보안공사는 고압 전기설비를 다루는 전문가로서, 전기적 위험이 있는 보안공사를 수행할 수 있습니다. 따라서 목주, A종 철주 및 A종 철근 콘크리트주를 사용할 수 없는 보안공사에서도 안전하게 작업을 수행할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 사용 전압이 60[kV]이하의 특고압 가공전선로에서는 유도 장해를 방지하기 위하여 전화 선로의 길이 12[km] 마다 유도 전류가 몇 [㎂]를 넘지 아니하도록 하여야 하는가?

  1. 1
  2. 2
  3. 3
  4. 5
(정답률: 20%)
  • 유도 전류의 크기는 전화선로의 길이, 전류의 주파수, 전선로의 거리 등에 영향을 받는다. 이 문제에서는 전화선로의 길이와 사용 전압이 주어졌으므로, 유도 전류의 크기를 구할 수 있다.

    전화선로의 길이가 12[km]일 때 유도 전류가 넘지 않도록 하는 기준은 일반적으로 1[mA/km] 이다. 따라서 12[km] 전화선로에서 유도 전류가 넘지 않도록 하려면 12[mA] 이하의 전류가 흐르도록 해야 한다.

    전압이 60[kV]이하인 경우, 전류의 주파수는 대략 60[Hz] 이하이므로, 유도 전류의 크기는 거리에 비례한다. 따라서 12[km] 전화선로에서 유도 전류가 넘지 않도록 하려면 12[mA] 이하의 전류가 흐르도록 해야 한다.

    따라서 정답은 "2"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 강색 차선의 레일면상의 높이는 터널 안, 교량아래 기타 이와 유사한 곳에 시설하는 경우 최소 몇 [m] 이상으로 할 수 있는가?

  1. 2.5
  2. 3.0
  3. 3.5
  4. 4.0
(정답률: 11%)
  • 강색 차선의 레일면상의 높이는 기본적으로 국토교통부 도로공사의 기준에 따라 3.5m 이상으로 설정되어야 한다. 이는 차량의 안전한 통행을 위해 필요한 최소한의 높이이며, 터널 안이나 교량 아래와 같이 높이 제한이 있는 구간에서는 더욱 높은 높이가 필요하다. 따라서 정답은 "3.5"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 고압 및 특고압 가공 전선로로부터 공급을 받는 수용장소 인입구에 반드시 시설하여야 하는 것은?

  1. 피뢰기
  2. 방전 코일
  3. 분로 리액터
  4. 조상기
(정답률: 20%)
  • 고압 및 특고압 가공 전선로로부터 공급을 받는 수용장소 인입구에는 번개로 인한 과전압을 방지하기 위해 피뢰기를 반드시 시설해야 합니다. 피뢰기는 번개가 발생할 경우 발생하는 고전압을 지하로 유도하여 지하로 흡수시키는 역할을 합니다. 따라서 피뢰기는 안전한 전기 시설 운영을 위해 필수적인 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 나선을 사용한 고압 가공전선이 건조물의 상부 조영재의 옆쪽에 접근해서 시설되는 경우에 조영재 사이의 이격거리는 몇 [m] 이상이어야 하는가? (단, 전선에 사람이 쉽게 접촉할 우려가 있는 경우)

  1. 0.6
  2. 1.2
  3. 2.0
  4. 2.5
(정답률: 16%)
  • 고압 가공전선은 전기적 위험이 있으므로 사람이 쉽게 접촉할 우려가 있는 경우에는 안전 거리를 유지해야 한다. 이 때, 안전 거리는 전선의 전압과 크기, 대기 상태 등에 따라 다르지만, 일반적으로는 1.2m 이상으로 권장된다. 따라서, 이 문제에서도 조영재 사이의 이격거리는 1.2m 이상이어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
