공조냉동기계산업기사 필기 기출문제복원 (2011-08-21)

공조냉동기계산업기사 2011-08-21 필기 기출문제 해설

이 페이지는 공조냉동기계산업기사 2011-08-21 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

공조냉동기계산업기사
(2011-08-21 기출문제)

목록

1과목: 공기조화

1. 다음 그림과 공기선도상의 상태에서 CF(Contact Factor)를 나타내고 있는 것은?

(정답률: 68%)
  • 접촉계수(Contact Factor, CF)는 공기선도상에서 실제 상태점과 포화곡선 사이의 관계를 나타내는 지표입니다. 제시된 그림에서 접촉계수는 전체 온도차에 대한 부분 온도차의 비율로 정의됩니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 건구온도 32℃, 절대습도 0.02kg/kg의 공기 5000CMH와 건구온도 25℃, 절대습도 0.002kg/kg 의 공기 10000CMH가 혼합 되었을 때 건구온도는 약 몇 ℃인가?

  1. 25.6℃
  2. 27.3℃
  3. 28.3℃
  4. 29.6℃
(정답률: 61%)
  • ( 5000 × 32) + ( 10000 × 25) / 50000 + 10000 = 27.3
  • 서로 다른 상태의 공기가 혼합될 때의 건구온도는 각 공기의 유량과 온도를 곱한 값의 합을 전체 유량으로 나눈 가중 평균값으로 구할 수 있습니다.
    ① [기본 공식]
    $$T_m = \frac{Q_1 T_1 + Q_2 T_2}{Q_1 + Q_2}$$
    ② [숫자 대입]
    $$T_m = \frac{5000 \times 32 + 10000 \times 25}{5000 + 10000}$$
    ③ [최종 결과]
    $$T_m = 27.3$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 냉방부하 종류 중 실내부하에 해당되지 않는 것은?

  1. 배관에서의 손실열
  2. 유리를 통과하는 전도열
  3. 지붕을 통과하는 복사열
  4. 인체에서의 발생열
(정답률: 77%)
  • 실내부하는 실내 공간 내부에서 발생하는 열량을 의미합니다.

    오답 노트
    배관에서의 손실열: 장치취득열량에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 결로를 방지하기 위한 방법으로 옳지 않은 것은?

  1. 벽면을 가열시킨다.
  2. 벽면을 단열시킨다.
  3. 바닥온도를 낮게 해 준다.
  4. 강제로 온풍을 해 준다.
(정답률: 81%)
  • 결로는 표면 온도가 노점 온도보다 낮을 때 발생하므로, 표면 온도를 높여야 방지할 수 있습니다. 바닥온도를 낮게 해 준다는 것은 결로 발생 가능성을 높이는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 공기조화방식 중 복사냉난방식의 설명으로 옳지 않은 것은?

  1. 다른 방식에 비하여 실내쾌감감도가 높다.
  2. 잠열부하가 많은 곳에 적당하다.
  3. 중간기에 냉동기의 운전이 필요하다.
  4. 덕트 스페이스 및 열운반 동력을 줄일 수 있다.
(정답률: 64%)
  • 복사냉난방식은 복사열을 이용하므로 현열부하가 많은 곳에 적당하며, 습도 조절 능력이 없어 잠열부하가 많은 곳에는 부적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 증기난방 방식의 분류로 적당하지 않은 것은?

  1. 고압식, 저압식
  2. 단관식, 복관식
  3. 건식환수식, 습식환수식
  4. 개방식, 밀폐식
(정답률: 71%)
  • 증기난방 방식은 압력에 따른 고압식·저압식, 배관 구조에 따른 단관식·복관식, 환수 방식에 따른 건식환수식·습식환수식으로 분류합니다. 개방식과 밀폐식은 증기난방의 일반적인 분류 체계에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 축열조 내에 코일을 설치하고 그 주위에 물이 채워져 있어서 제빙 시 코일 내부에 저온의 브라인을 순환시켜 코일 주위에 물이 얼게 되며, 해빙 시에는 코일외부로 물이 흐르게 되어 얼음을 녹게 하는 원리를 이용하는 빙축열 시스템의 제빙 방식은?

  1. 관외 착빙형
  2. 캡슐형
  3. 빙박리형
  4. 관내 착빙형
(정답률: 72%)
  • 코일 내부에 저온의 브라인을 순환시켜 코일 외부의 물을 얼게 하는 방식은 관외 착빙형입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 40W짜리 형광등 10개를 조명용으로 사용하는 사무실이 있다. 이 때 조명기구로부터의 취득 열량은 약 얼마인가? (단, 안정기의 부하는 20%로 한다.)

  1. 68kcal/h
  2. 210kcal/h
  3. 413kcal/h
  4. 625kcal/h
(정답률: 65%)
  • 조명기구의 총 소비전력에 안정기 손실을 포함하여 시간당 취득 열량을 계산합니다. 이때 $1\text{W} = 0.86\text{kcal/h}$의 환산 계수를 사용하며, 안정기 부하 20%는 총 전력의 1.2배로 계산합니다.
    ① [기본 공식] $q = n \times P \times 0.86 \times (1 + \text{loss})$
    ② [숫자 대입] $q = 10 \times 40 \times 0.86 \times 1.2$
    ③ [최종 결과] $q = 412.8\text{ kcal/h}$
  • 40W 형광등 10개 = 400W = 0.4Kw

    0.4 × 860 × 1.2 = 412.8 kcal/h
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 5000W의 열을 발산하는 기계실의 온도를 26℃로 유지하기 위한 환기량은 약 얼마인가? (단, 외기온도 12℃, 공기 정압비율 1.01kJ/kg℃, 밀도 1.2kg/m3이다.)

  1. 294.67m3/h
  2. 353.6m3/h
  3. 1060.82m3/h
  4. 1272.98m3/h
(정답률: 53%)
  • 기계실에서 발생하는 열량을 제거하기 위해 필요한 시간당 환기량을 구하는 문제입니다. 열량 평형 식을 이용하여 공기의 질량 유량과 체적 유량을 산출합니다.
    ① [기본 공식] $Q = \frac{q}{\rho \times C_p \times \Delta T}$
    ② [숫자 대입] $Q = \frac{5 \times 3600}{1.2 \times 1.01 \times (26 - 12)}$
    ③ [최종 결과] $Q = 1060.82\text{ m}^3\text{/h}$
  • 5000 × 3600 / 1.2 × 1.01 × ( 26 - 12 ) ×1000 = 1060.82
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 증기 또는 전기 가열기로 가열한 온수 수면에서 발생하는 증기로 가습하는 방법으로 소형 공조기에 사용되는 것은?

  1. 초음파형
  2. 원심형
  3. 노즐형
  4. 가습팬형
(정답률: 84%)
  • 가습팬형은 증기 또는 전기 가열기로 가열한 온수 수면에서 발생하는 증기를 팬을 이용하여 강제로 송풍시켜 가습하는 방식으로, 구조가 간단하여 소형 공조기에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 흡착식 제습기의 특징으로 맞지 않는 것은?

  1. -50℃ 정도의 공기도 얻을 수가 있으며 취급도 간단하다.
  2. 저온저습의 실험실이나 건조실 등 소풍량을 사용하는데 적용된다.
  3. 일정시간 사용 후 재생 시 소량의 열(1kg의 수분을 제어하는데 약 100kcal정도)로서도 가능하다.
  4. 장치내에 먼지가 차면 흡습능력을 심하게 해친다.
(정답률: 65%)
  • 흡착식 제습기는 흡착제에 흡수된 수분을 제거하기 위해 재생 과정에서 상당한 열에너지가 필요합니다.
    실리카겔을 사용하는 경우 $1\text{kg}$의 수분을 제거하는 데 약 $1,100 \sim 1,400\text{kcal}$의 열량이 필요하므로, 소량의 열($100\text{kcal}$)로 가능하다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 스파이럴형 열교환기의 구조에 대한 설명으로 맞는 것은?

  1. 스테인리스 강판을 스파이럴상으로 감아서 용접으로서 수밀하고 가스켓을 사용한다.
  2. 수-수 형식에 사용되며 증기-수 형식에는 사용하지 않는다
  3. 형상, 중량이 플레이트식 보다 크다.
  4. 내압 10atg, 내온 200℃ 까지 가능하다.
(정답률: 66%)
  • 스파이럴형 열교환기는 원판형 플레이트를 나선형으로 감아 만든 구조입니다.
    이 구조적 특성상 일반적인 플레이트식 열교환기에 비해 전체적인 형상이 크고 중량이 무거운 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 공기조화방식 분류 중 전공기방식이 아닌 것은?

  1. 멀티존 유닛방식
  2. 변풍량 재열식
  3. 유인유닛방식
  4. 정풍량식
(정답률: 77%)
  • 전공기방식은 공기만을 이용하여 냉난방을 수행하는 방식입니다.
    유인유닛방식은 1차 공기와 실내 공기를 혼합하여 사용하는 방식으로, 전공기방식의 범주보다는 유인(Induction) 원리를 이용한 특수 방식으로 분류됩니다.

    오답 노트
    멀티존 유닛방식, 변풍량 재열식, 정풍량식: 모두 공기를 주 매체로 사용하는 전공기방식에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 실내 온습도 조건이 26℃, 50%인 어떤 방의 냉방 부하를 계산한 결과 현열부하 qS=3000kcal/h, 잠열 부하 qL=1000kcal/h였다면 이 때 현열비는 얼마인가?

  1. 0.65
  2. 0.70
  3. 0.75
  4. 0.80
(정답률: 77%)
  • 현열비(SHF)는 전체 냉방 부하 중 현열 부하가 차지하는 비율을 의미합니다.
    ① [기본 공식] $SHF = \frac{q_S}{q_S + q_L}$
    ② [숫자 대입] $SHF = \frac{3000}{3000 + 1000}$
    ③ [최종 결과] $SHF = 0.75$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 현재의 공기상태가 건구온도 26℃, 상대습도 50%라면, 공기의 건구온도와 습구온도, 노점온도의 값이 큰 것부터 나열한 것은?

  1. 건구온도 > 습구온도 > 노점온도
  2. 습구온도 > 건구온도 > 노점온도
  3. 노점온도 > 습구온도 > 건구온도
  4. 건구온도 > 노점온도 > 습구온도
(정답률: 74%)
  • 일반적인 공기 상태(불포화 상태)에서 온도의 크기는 항상 건구온도가 가장 높고, 그다음이 습구온도, 그리고 수증기가 응결되기 시작하는 노점온도가 가장 낮습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 공기조화 방식에서 변풍량 방식에 사용되는 유닛(VAV Unit) 중 풍량제어 방식에 따라 구분할 때 공조기에서 오는 1차 공기의 분출에 의해 실내공기인 2차 공기를 취출하는 방식은?

  1. 바이패스형
  2. 유인형
  3. 슬롯형
  4. 교축형
(정답률: 83%)
  • 유인형 방식은 공조기에서 공급되는 1차 공기의 고속 분출(제트 작용)을 이용하여 실내의 2차 공기를 함께 끌어들여 취출하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 덕트의 재료로서 현재 일반적으로 가장 많이 사용 되는 것은?

  1. 알루미늄 판
  2. 일반탄소 강판
  3. 동판
  4. 아연도금 강판
(정답률: 76%)
  • 덕트는 부식 방지와 가공성, 경제성이 중요하므로 일반탄소 강판에 아연 도금을 한 아연도금 강판이 가장 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 1기압, 100℃의 포화 수 5kg을 100℃의 건초화증기로 만들기 위해서는 약 몇 kcal의 열량이 필요한가?

  1. 2695
  2. 3500
  3. 4850
  4. 5860
(정답률: 57%)
  • 포화수를 건조 포화증기로 변환시키기 위해 필요한 열량은 증발잠열을 이용하여 계산합니다.
    ① [기본 공식] $Q = m \times L$ (소요열량 = 질량 × 증발잠열)
    ② [숫자 대입] $Q = 5 \times 539$
    ③ [최종 결과] $Q = 2695$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 덕트설계 시에는 송풍기에서 필요한 정압을 계산하여야 한다. 송풍기의 정압이란 무엇인가?

  1. 송풍기의 전압에서 송풍기 토출측 동압을 뺀 값
  2. 송풍기의 흡입측 전압과 송풍기 토출측 동압을 더 한 값
  3. 송풍기의 토출측 전압에서 송풍기 흡입측 동압을 뺀 값
  4. 송풍기의 전압과 송품기 흡입측 동압을 더한 값
(정답률: 67%)
  • 송풍기의 정압은 송풍기가 공기를 밀어내는 힘을 의미하며, 전체 에너지인 전압에서 흐름에 의한 에너지인 토출측 동압을 제외한 값으로 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 난방부하 계산 시 온도 측정방법에 대한 설명 중 틀린 것은?

  1. 실내온도 : 바닥 위 2m의 높이에서 외벽으로부터 1m 이상 덜어진 장소의 온도
  2. 외기온도 : 기상대의 통계에 의한 그 지방의 매일 최저온도의 평균값보다 다소 높은 온도
  3. 지중온도 : 지하실의 난방부하의 계산에서 지표면 10m 아래까지의 온도
  4. 천장 높이에 따른 온도 : 천장의 높이가 3m 이상이 되면 직접난방법에 의해서 난방 할 때의 방의 윗부분과 밑면과의 평균온도
(정답률: 74%)
  • 난방부하 계산 시 실내온도는 일반적으로 바닥 위 $1.5m$ 높이에서 외벽으로부터 $1m$이상 떨어진 장소의 온도를 측정하는 것이 기준입니다.

    오답 노트
    바닥 위 $2m$: 기준 높이는 $1.5m$임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 냉동공학

21. 소형 냉동기의 브라인 순환령이 10kg/min이고 출입구 온도차는 10℃이다. 압축기의 실제소요 마력이 3PS일 때 이 냉동기의 실제 성적계수는 약 얼마인가? (단, 브라인의 비열은 0.8kcal/kg℃이다.)

  1. 1.53
  2. 2.53
  3. 3.53
  4. 4.53
(정답률: 54%)
  • 냉동기의 성적계수($COP$)는 냉동능력(제거한 열량)을 압축기 소요 동력으로 나눈 값입니다. 먼저 브라인의 열량과 압축기의 동력을 동일한 단위($kcal/h$)로 환산하여 계산합니다.
    ① [기본 공식]
    $$\text{COP} = \frac{G \times C \times \Delta T \times 60}{P \times 632}$$
    ② [숫자 대입]
    $$\text{COP} = \frac{10 \times 0.8 \times 10 \times 60}{3 \times 632}$$
    ③ [최종 결과]
    $$\text{COP} = 2.53$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 팽창기구 중 모세관의 특징에 대한 설명으로 맞는 것은?

  1. 모세관 저항이 설계치보다 작게되면 증발기의 열교환 효율이 증가한다.
  2. 냉동부하에 따른 냉매의 유량조절이 쉽다.
  3. 압축기를 가동할 때 기동동력이 적게 소요된다.
  4. 냉동부하가 큰 경우 증발기 출구 과열도가 낮게 된다.
(정답률: 59%)
  • 모세관 방식은 압축기 정지 시 고압부와 저압부의 압력이 모세관을 통해 서서히 평형을 이루기 때문에, 재가동 시 압축기에 걸리는 부하가 적어 기동동력이 적게 소요되는 특징이 있습니다.

    오답 노트
    냉매 유량조절: 고정 오리피스 구조로 조절이 어려움
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

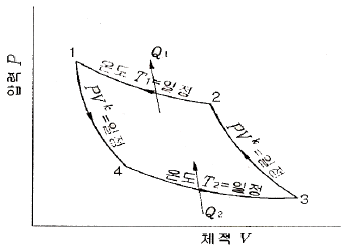

23. 그림과 같은 이론냉동사이클에서 열펌프의 성적계수를 나타낸 것으로 올바른 것은?

(정답률: 68%)
  • 열펌프(Heat Pump)의 성적계수($COP_{HP}$)는 공급한 열량($Q_1$)을 소비한 일량($W$)으로 나눈 값입니다. 이론적인 카르노 사이클에서 열량은 절대온도에 비례하므로, 고온부 온도 $T_1$과 저온부 온도 $T_2$를 이용하여 다음과 같이 나타낼 수 있습니다.
    $$\text{COP}_{HP} = \frac{T_1}{T_1 - T_2}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. NH3, R-114, R-22의 냉매특성을 비교할 때 증발잠열이 큰 것부터 나열한 순서가 옳은 것은?

  1. NH3>R-114>R-22
  2. NH3>R-22>R-114
  3. R-114>NH3>R-22
  4. R-22>NH3>R-114
(정답률: 68%)
  • 냉매의 증발잠열은 분자량이 작을수록 일반적으로 큰 경향이 있으며, 암모니아($NH_3$)가 매우 큰 잠열을 가지고 R-22, R-114 순으로 작아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 어떤 냉동장치에 있어서 냉동부하는 15000kcal/h, 냉매증기 압축에 필요한 동력은 4kW, 응축기 입구에서 있어서 냉각수 온도 32℃, 냉각수량 62L/min일 때 응축기 출구에 있어서 냉각수 온도는 약 몇 도가 되는가?

  1. 35℃
  2. 36℃
  3. 37℃
  4. 38.5℃
(정답률: 51%)
  • 응축기에서 방출하는 총 열량은 냉동부하와 압축 동력의 합이며, 이 열량이 냉각수에 의해 흡수되어 온도를 상승시킵니다.
    ① [기본 공식] $Q_{cond} = Q_{evap} + P_{comp} = \dot{m} C_p \Delta T$
    ② [숫자 대입] $21.5 = (62 / 60) \times 4.2 \times (T_{out} - 32)$
    ③ [최종 결과] $T_{out} = 37$
  • 15000 × 4.2 / 3600 = 17.5kw
    17.5 + 4 = 21.5kw
    21.5 / ( 62 / 60) × 4.2 = 4.95
    32 + 4.95 =36.95
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 압축냉동 사이클에서 엔트로피가 감소하고 있는 과정은 어느 과정인가?

  1. 증발과정
  2. 압축과정
  3. 응축과정
  4. 팽창과정
(정답률: 78%)
  • 응축과정은 고온 고압의 냉매 가스가 냉각수 등에 의해 열을 방출하며 액체로 변하는 과정으로, 외부로 열을 빼앗기기 때문에 엔트로피가 감소합니다.

    오답 노트
    증발과정: 열을 흡수하여 엔트로피 증가
    압축과정: 단열 압축 시 엔트로피 일정(가역) 또는 증가(실제)
    팽창과정: 등엔트로피 팽창 가정 시 엔트로피 일정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 이상 기체를 정압하에서 가열하면 체적과 온도의 변화는 각각 어떻게 되는가?

  1. 체적증가, 온도일정
  2. 체적증가, 온도상승
  3. 체적일정, 온도상승
  4. 체적일정, 온도일정
(정답률: 80%)
  • 이상기체 상태방정식 $PV = nRT$에 따라, 압력($P$)이 일정(정압)한 상태에서 가열하여 온도($T$)가 상승하면 체적($V$)은 온도에 비례하여 증가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음과 같은 대향류열교환기의 대수 평균 온도차는 약 얼마인가? (단, t1 : 27℃, t2 : 13℃, tw1 : 5℃, tw2 : 10℃이다.)

  1. 9.0℃
  2. 11.9℃
  3. 13.7℃
  4. 15.5℃
(정답률: 63%)
  • 대향류 열교환기에서 양 끝단의 온도차를 구한 뒤, 이를 이용해 대수 평균 온도차(LMTD)를 계산합니다.
    ① [기본 공식] $\Delta t_m = \frac{\Delta t_1 - \Delta t_2}{\ln(\Delta t_1 / \Delta t_2)}$
    ② [숫자 대입] $\Delta t_m = \frac{(27-10) - (13-5)}{\ln((27-10) / (13-5))} = \frac{17 - 8}{\ln(17 / 8)}$
    ③ [최종 결과] $\Delta t_m = 11.9$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 응축온도가 일정하고 증발온도가 높아짐에 따라 커지는 것은?

  1. 압축일의 열당량
  2. 응축기의 방출열량
  3. 냉동효과
  4. RT당 냉매순환량
(정답률: 75%)
  • 응축온도가 일정할 때 증발온도가 상승하면 냉동효과가 증대되며, 압축비와 압축일량은 감소하고 성적계수는 증가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 저온장치 중 얇은 금속판에 브라인이나 냉매를 통하게 하여 금속판의 외면에 식품을 부탁시켜 동결하는 장치는 무엇인가?

  1. 반 송풍 동결장치
  2. 접촉식 동결장치
  3. 송풍 동결장치
  4. 터널식 공기 동결장치
(정답률: 87%)
  • 얇은 금속판 내부에 냉매나 브라인을 흐르게 하여 식품을 직접 접촉시켜 동결시키는 방식은 접촉식 동결장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 압축기 및 응축기에서 심한 온도상승을 방지하기 위한 대책으로서 맞지 않는 것은?

  1. 규정된 냉매량 보다 적은 냉매를 충진 한다.
  2. 온도 조절기를 사용한다.
  3. 충분한 냉각수를 보낸다.
  4. 압력 차단 스위치를 설치한다.
(정답률: 85%)
  • 규정된 냉매량보다 적은 냉매를 충진하면 냉매 순환량이 부족해져 압축기의 과열을 유발하므로 온도 상승 방지 대책으로 부적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 냉동장치의 고압측 게이지압력이 12.5kgf/cm2을 가르키고 있다. 이 때 절대압력은 얼마인가? (단, 대기압은 1.033kgf/cm2이다.)

  1. 10.03kgf/cm2
  2. 11.47kgf/cm2
  3. 12.53kgf/cm2
  4. 13.53kgf/cm2
(정답률: 54%)
  • 절대압력은 대기압에 게이지압력을 더하여 산출합니다.
    ① $P_{abs} = P_{atm} + P_{gauge}$
    ② $P_{abs} = 1.033 + 12.5$
    ③ $P_{abs} = 13.53$ kgf/cm²
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 냉동장치에서 펌프다운의 목적이 아닌 것은?

  1. 냉동장치의 저압 측을 수리할 때
  2. 기동 시 액햄머 방지 및 경부하 기동을 위하여
  3. 프레온 냉동장치에서 오일포밍(oil foaming)을 방지하기 위하여
  4. 저장고내 급격한 온도저하를 위하여
(정답률: 77%)
  • 펌프다운은 수리 시 냉매 회수, 액햄머 방지, 오일포밍 방지 등을 위해 저압 측의 냉매를 고압 측으로 모으는 작업입니다. 저장고 내의 온도를 급격히 낮추는 것과는 무관한 작업입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 제빙 장치에서 브라인의 온도가 -10℃이고, 얼음의 두께가 20cm인 관빙의 결빙 소요시간은 얼마인가? (단, 결빙계수는 0.56이다.)

  1. 25.4 시간
  2. 22.4 시간
  3. 20.4 시간
  4. 18.4 시간
(정답률: 66%)
  • 관빙의 결빙 소요시간은 결빙계수, 얼음 두께의 제곱, 그리고 브라인 온도와 빙점의 온도차에 비례하여 계산합니다.
    ① [기본 공식] $t = \frac{K \times d^2}{T}$
    ② [숫자 대입] $t = \frac{0.56 \times 20^2}{-(-10)}$
    ③ [최종 결과] $t = 22.4$ 시간
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 증기분사식 냉동장치에서 사용되는 냉매는?

  1. 프레온
  2. 물
  3. 암모니아
  4. 염화칼슘
(정답률: 87%)
  • 증기분사식 냉동장치는 압축기 대신 스팀 이젝터의 분사력을 이용하여 증발기 압력을 낮추며, 이때 물을 냉매로 사용하여 증발열을 통해 냉동 작용을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. -15℃에서 건조도 0인 암모니아 가스를 교축 팽창 시켰을 때 변화가 없는 것은?

  1. 비체적
  2. 압력
  3. 엔탈피
  4. 온도
(정답률: 83%)
  • 교축 팽창(Throttling) 과정은 외부와 열 교환이 없고 외부로 하는 일도 없는 등엔탈피 과정입니다. 따라서 팽창 전후의 엔탈피는 일정하게 유지됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 폴리트로픽(polytropic) 변화의 일반식 PVn=C(상수)에 대한 설명으로 옳은 것은?

  1. n=K일 때 등온변화
  2. n=1일 때 정적변화
  3. n=δ일 때 단열변화
  4. n=0일 때 정압변화
(정답률: 62%)
  • 폴리트로픽 변화 $PV^n = C$에서 지수 $n$의 값에 따라 변화의 성격이 결정됩니다. $n=0$이면 $P = C$가 되어 압력이 일정한 정압변화가 됩니다.

    오답 노트
    등온변화: $n=1$일 때
    단열변화: $n=k$일 때
    정적변화: $n=\infty$일 때
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 냉동운송설비 중 냉동자동차를 냉각장치 및 냉각 방법에 따라 분류할 때 그 종류에 해당되지 않는 것은?

  1. 기계식 냉동차
  2. 액체질소식 냉동차
  3. 헬륨냉동식 냉동차
  4. 축냉식 냉동차
(정답률: 78%)
  • 냉동자동차는 냉각 방식에 따라 기계식, 액체질소식, 축냉식 등으로 분류하며, 헬륨냉동식 냉동차는 일반적인 냉동운송설비 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 표준 냉동사이클(기준 냉동사이클)에서 응축온도와 팽창밸브 직전의 과냉각온도는 일반적으로 몇 도로 하는가?

  1. 3℃
  2. 5℃
  3. 10℃
  4. 15℃
(정답률: 77%)
  • 표준 냉동사이클(기준 냉동사이클)에서 응축온도와 팽창밸브 직전의 과냉각온도는 일반적으로 $5^{\circ}\text{C}$로 설정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 동결속도에 따라 동결방법을 구분하면 급속동결과 완만동결로 구분할 수 있는 기준은 무엇인가?

  1. 동결두께
  2. 동결온도
  3. 최대 빙결정 생성대 통과시간
  4. 동결장치의 구조
(정답률: 71%)
  • 동결 속도에 따른 급속동결과 완만동결의 구분 기준은 최대 빙결정 생성대(Maximum Ice Crystal Formation Zone)를 통과하는 시간입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 배관일반

41. 배관용 탄소강 강관의 기호는?

  1. SPP
  2. SPA
  3. SPPH
  4. STBH
(정답률: 72%)
  • 배관용 탄소강 강관의 약호는 SPP(Steel Pipe Parallel)를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 도시가스 사업법에서 정한 가스의 중압공급 시 공급압력은 얼마인가?

  1. 0.1MPa 이상 1MPa 미만
  2. 0.5MPa 이상 1.5MPa 미만
  3. 1MPa 이상 10MPa 미만
  4. 10MPa 이상 20MPa 미만
(정답률: 84%)
  • 도시가스 사업법상 공급압력 기준에 따라 중압공급의 범위는 $0.1\text{MPa}$이상 $1\text{MPa}$ 미만으로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 음용수 배관과 음용수 이외의 배관과의 접속 또는 음용수와 일단 배출된 물이 혼합하게 되어 음용수가 오염되는 배관접속은?

  1. 하트포드 이음(hartford connection)
  2. 리버스리터 이음(reverse return connection)
  3. 크로스 이음(corss connection)
  4. 역류방지 이음(vacuum breaker connection)
(정답률: 82%)
  • 음용수 배관과 비음용수 배관이 직접 또는 간접적으로 연결되어 음용수가 오염될 가능성이 있는 접속 상태를 크로스 이음(corss connection)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 배관진동의 원인으로 거리가 먼 것은?

  1. 펌프 및 압축기 등의 작동 불균형
  2. 유체의 열팽창
  3. 펌프의 서징
  4. 수격작용
(정답률: 64%)
  • 배관 진동은 주로 기계적 불균형이나 유체의 급격한 압력 변화로 인해 발생합니다. 유체의 열팽창은 진동보다는 배관의 신축 및 압력 상승과 직접적인 관련이 있습니다.

    오답 노트
    펌프/압축기 작동 불균형, 펌프의 서징, 수격작용: 모두 배관 진동을 유발하는 주요 원인임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 배수 트랩의 봉수깊이로 적당한 것은?

  1. 30~50mm
  2. 50~100mm
  3. 100~150mm
  4. 150~200mm
(정답률: 74%)
  • 배수 트랩의 봉수깊이는 악취 및 유해가스의 유입을 막기 위해 일반적으로 $50\text{mm}$에서 $100\text{mm}$ 사이로 유지하는 것이 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 제조소 및 공급소 밖의 도시가스 배관 설비 기준으로 맞는 것은?

  1. 철도부지에 매설하는 경우에는 배관의 외면으로부터 궤도 중심까지 3m 이상 거리를 유지해야 한다.
  2. 철도부지에 매설하는 경우 지표면으로부터 배관의 외면까지의 깊이를 1.2m 이상해야 한다.
  3. 하천을 횡단하는 배관의 매설은 하천의 경우 2m 이상 깊게 매설해야 한다.
  4. 수로 밑을 횡단하는 배관의 매설은 1.5m 이상, 기타 좁은 수로인 경우 0.8m 이상 깊게 매설해야 한다.
(정답률: 73%)
  • 도시가스 배관 설비 기준에 따라 철도부지에 매설하는 경우, 지표면으로부터 배관 외면까지의 깊이를 $1.2\text{m}$이상으로 유지해야 합니다.

    오답 노트
    철도부지 궤도 중심 거리: $3\text{m}$가 아닌 $2\text{m}$이상 유지
    하천 횡단 매설 깊이: $2\text{m}$가 아닌 $1.5\text{m}$이상
    수로 횡단 매설 깊이: 일반 수로는 $1.5\text{m}$이상, 좁은 수로는 $0.6\text{m}$이상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 온수난방에서 상당 방열면적이 200m2 이고, 한 시간의 최대 급탕량이 700L/h 일 때 보일러 크기(출력)는 몇 kcal/h 인가? (단, 배관손실 부하는 총부하의 20%로 하며, 급탕 공급 온도차는 60℃로 한다.)

  1. 132000
  2. 158400
  3. 180000
  4. 90000
(정답률: 60%)
  • 보일러 출력은 난방부하와 급탕부하의 합에 배관손실 계수를 곱하여 산출합니다.
    ① [기본 공식] $\text{출력} = ((\text{방열면적} \times 450) + (\text{급탕량} \times 1 \times \text{온도차})) \times 1.2$
    ② [숫자 대입] $\text{출력} = ((200 \times 450) + (700 \times 1 \times 60)) \times 1.2$
    ③ [최종 결과] $\text{출력} = 158400$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 납관의 이음용 공구가 아닌 것은?

  1. 사이징 툴
  2. 드레서
  3. 맬릿
  4. 턴핀
(정답률: 75%)
  • 사이징 툴은 납관이 아니라 동관의 끝을 진원으로 교정하는 데 사용하는 공구입니다.

    오답 노트
    드레서: 연관 표면의 산화막 제거
    맬릿: 나무해머
    턴핀: 관 끝을 넓히는 확장 도구
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 공기조화 설비 중 냉수코일 설계기준으로 틀린 것은?

  1. 공기와 물의 흐름은 대향류로 한다.
  2. 가능한 한 대수평균온도차를 작게 한다.
  3. 코일을 통과하는 냉수의 유속은 1m/s 로 한다.
  4. 코일은 통과하는 공기의 유속은 2~3m/s 정도로 한다.
(정답률: 73%)
  • 냉수코일 설계 시 열교환 효율을 높이기 위해서는 가능한 한 대수평균온도차를 크게 해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 액화 천연가스의 지상 저장탱크에 대한 설명 중 잘못된 것은?

  1. 지상식 저장탱크는 금속 2중벽 탱크이다.
  2. 내부탱크는 -162℃의 초저온에 견딜 수 있어야 한다.
  3. 외부탱크는 연강으로 만들어 진다.
  4. 증발 가스량이 지하 저장 탱크보다 많고 저렴하며 안전하다.
(정답률: 77%)
  • 지상식 저장탱크는 지하 저장탱크에 비해 외부 열 침입이 많아 증발 가스량이 더 많으며, 안전성 면에서도 지하식보다 불리합니다.

    오답 노트
    금속 2중벽 탱크: 지상식의 일반적인 구조
    -162℃: LNG의 비점 및 내부탱크 설계 기준
    연강: 외부탱크의 일반적인 재질
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 압력 배관용 탄소강관(SPPS)의 최대 사용 압력은 얼마인가?

  1. 45 kgf/cm2
  2. 10 kgf/cm2
  3. 65 kgf/cm2
  4. 100 kgf/cm2
(정답률: 64%)
  • 압력배관용 탄소강관(SPPS)은 사용온도 $350^{\circ}\text{C}$이하에서 사용압력 $10 \sim 100\text{ kgf/cm}^2$ 범위로 설계된 배관입니다. 따라서 최대 사용 압력은 $100\text{ kgf/cm}^2$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 동관의 장점이 아닌 것은?

  1. 내식성이 좋다.
  2. 강관보다 가볍고 취급이 쉽다.
  3. 동결파손에 강하다.
  4. 내충격성이 좋다.
(정답률: 74%)
  • 동관은 연성이 있어 가공성이 좋고 내식성이 뛰어나지만, 외부 충격에 의한 변형이나 파손이 일어나기 쉬운 내충격성이 약한 재료입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 건축설비의 급수배관에서 기울기에 대한 설명으로 틀린 것은?

  1. 급수관의 모든 기울기는 1/250을 표준으로 한다.
  2. 배관기울기는 관의 수리 및 기타 필요시 관내의 물을 완전히 퇴수시킬 수 있도록 주어야 한다.
  3. 배관 기울기는 관내 흐르는 유체의 유속과 관련이 없다.
  4. 급수관의 수평주관에서 옥상 탱크식은 하향 기울기로 한다.
(정답률: 82%)
  • 배관의 기울기는 관내 유체의 흐름 속도(유속)와 밀접한 관련이 있으며, 이는 공기 정체 방지 및 원활한 배수를 위해 매우 중요합니다.

    오답 노트
    급수관 표준 기울기: $1/250$ 적용
    퇴수 가능성: 수리 및 유지관리를 위해 필수적
    옥상 탱크식: 하향 기울기 적용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 통기 입관을 하나로 묶어 대기로 개방시키기 위해 설치하는 관을 무엇이라 하는가?

  1. 습통기관
  2. 통기수직관
  3. 통기헤더
  4. 공용통기관
(정답률: 69%)
  • 통기헤더는 통기수직관과 신정통기관을 대기 중에 개방하기 전, 여러 개의 관을 하나로 통합하여 효율적으로 배출시키기 위해 설치하는 관 부분을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 펌프의 설치 및 배관상의 주의를 설명한 것 중 잘못된 것은?

  1. 펌프는 기초 볼트를 사용하여 기초 콘크리트 위에 설치 고정한다.
  2. 펌프와 모터의 축 중심을 일직선상에 정확하게 일치시키고 볼트로 죈다.
  3. 펌프의 설치 위치를 되도록 높여 흡입양정을 크게 한다.
  4. 흡입구는 수면 위에서부터 관경의 2배 이상 물속으로 들어가게 한다.
(정답률: 83%)
  • 펌프의 흡입양정이 너무 크면 공동현상(Cavitation)이 발생하여 펌프의 성능 저하 및 손상을 초래할 수 있습니다. 따라서 펌프의 설치 위치는 되도록 낮추어 흡입양정을 작게 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 고압증기 난방에서 환수관이 트랩 장치보다 높은 곳에 배관되었을 때 버킷 트랩이 응축수를 리프팅 하는 높이는 증기파이프와 환수관의 압력차 1kgf/cm2에 대하여 얼마로 하는가?

  1. 2m이하
  2. 5m이하
  3. 3m이하
  4. 7m이하
(정답률: 69%)
  • 고압증기 난방 시스템에서 버킷 트랩의 리프팅 능력은 증기 파이프와 환수관 사이의 압력차에 의해 결정됩니다. 압력차 $1\text{kgf/cm}^2$ 당 응축수를 밀어 올릴 수 있는 표준 높이는 5m 이하로 설계합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 급수관의 내면부식과 직접적인 관계가 없는 것은?

  1. 물의 경도
  2. 물의 온도
  3. 물의 산도
  4. 물의 수질(불순물)
(정답률: 66%)
  • 급수관의 부식은 물의 산도, 경도, 용존 산소, 불순물 등 수질 성분에 의해 직접적으로 결정됩니다. 온도는 부식 속도를 촉진시키는 요인이지만, 급수관 자체의 내면부식 메커니즘을 결정짓는 직접적인 수질 인자와는 구분됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 공기조화 방식의 분류 중 유인유닛방식 공조장치에 대한 설명으로 틀린 것은?

  1. 잠열 부하에 따른 조절이 불가능하다.
  2. 온도, 습도 조절이 엄격한 곳에 적합하다.
  3. 감열 부하에 대해 2차유인 공기를 가열, 냉각해서 대응한다.
  4. 덕트 내의 소음을 줄이기 위해 플리넘 챔버(plenum chamber)를 사용한다.
(정답률: 57%)
  • 유인유닛방식은 구조적 특성상 온도와 습도 조건을 매우 엄격하게 제어해야 하는 장소에는 적용하기 곤란한 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 급탕배관에서 관의 팽창과 수축을 흡수한 목적으로 설치하는 것은?

  1. 도피관을 설치한다.
  2. 팽창관을 설치한다.
  3. 스팀사일렌서를 설치한다.
  4. 신축이음쇠를 설치한다.
(정답률: 58%)
  • 온수, 냉수, 증기가 관내를 통과할 때 온도 변화로 인해 관의 팽창과 수축이 발생하며, 이를 방치하면 기기 파손으로 이어질 수 있습니다. 이러한 신축 변형을 흡수하여 배관의 안전성을 확보하기 위해 신축이음쇠를 설치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 냉매 배관 시공법에 관한 설명으로 틀린 것은?

  1. 압축기와 응축기가 동일 높이 또는 응축기가 아래에 있는 경우 배출관은 하향 기울기로 한다.
  2. 증발기가 응축기보다 아래에 있을 때 냉매액이 증발기에 흘러내리는 것을 방지하기 위해 2m 이상 역루프를 만들어 배관한다.
  3. 외부 균압관은 감온통이 있는 위치에서 약간 상류에 설치한다.
  4. 액관 배관 시 증발기 입구에 전자밸브가 있을 때는 루프이음을 할 필요가 없다.
(정답률: 48%)
  • 외부 균압관은 증발기 출구의 감온통 부착 위치를 지나 압축기 흡입관 상에 설치해야 합니다. 따라서 감온통 위치보다 약간 상류에 설치한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전기제어공학

61. 서보기구에 사용되는 서보 전동기는 피드백제어계의 구성요소 중 주로 어느 쪽의 기능을 담당하는가?

  1. 비교부
  2. 조작부
  3. 검출부
  4. 제어대상
(정답률: 66%)
  • 서보 전동기는 제어부에서 보내온 제어 신호를 받아 실제로 부하를 구동시켜 원하는 동작을 수행하게 하는 조작부의 기능을 담당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 전원과 부하가 다 같이 △결선된 3상 평형회로에서 전원전압이 600[V], 환상 부하 임피던스가 6+j8[Ω]인 경우 선전류는 몇 [A] 인가?

  1. 60√3
  2. 60/√3
  3. 20
  4. 60
(정답률: 55%)
  • $\Delta$결선 평형회로에서 선전류는 상전류의 $\sqrt{3}$배이며, 상전류는 전원전압을 상임피던스로 나누어 구합니다.
    ① [기본 공식] $I_L = \sqrt{3} \times \frac{V}{\sqrt{R^2 + X^2}}$
    ② [숫자 대입] $I_L = \sqrt{3} \times \frac{600}{\sqrt{6^2 + 8^2}}$
    ③ [최종 결과] $I_L = 60\sqrt{3}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 옴의 법칙을 바르게 설명한 것은?

  1. 전압은 전류에 비례한다.
  2. 전류는 저항에 비례한다.
  3. 전압은 저항의 제곱에 비례한다.
  4. 전압은 전류의 제곱에 비례한다.
(정답률: 77%)
  • 옴의 법칙에 따라 전압 $V$는 전류 $I$와 저항 $R$의 곱으로 나타나며, 저항이 일정할 때 전압은 전류에 정비례합니다.

    오답 노트
    전류는 저항에 반비례함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 직류회로에 사용되고 자계와 전류사이에 작용하는 전자력을 이용한 계측기는?

  1. 정전형
  2. 유도형
  3. 가동철편형
  4. 가동코일형
(정답률: 58%)
  • 가동코일형 계측기는 영구 자석이 형성하는 자기장 내에 가동 코일을 배치하고, 측정 전류를 흘렸을 때 발생하는 전류와 자기장 사이의 전자력(구동 토크)을 이용하여 측정하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 피드백 제어계의 장점이 아닌 것은?

  1. 생산 속도를 상승시키고 생산량을 크게 증대 시킬 수 있다.
  2. 생산품질향상이 현저하여 균일한 제품을 얻을 수 있다.
  3. 제어장치의 운전, 수리 및 보관에 고도의 지식과 능숙한 기술이 있어야 한다.
  4. 생산 설비의 수명을 연장할 수 있고, 설비의 자동화로 생산원가를 절감할 수 있다.
(정답률: 70%)
  • 피드백 제어계는 자동 조절을 통해 생산성 향상, 품질 균일화, 원가 절감 등의 장점을 가지지만, 시스템이 복잡하여 운전, 수리 및 보관에 고도의 지식과 능숙한 기술이 필요하다는 점은 대표적인 단점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 전류에 의한 자계의 방향을 결정하는 법칙은?

  1. 렌츠의 법칙
  2. 플레밍의 오른손 법칙
  3. 플레밍의 왼손 법칙
  4. 암페어의 오른나사 법칙
(정답률: 56%)
  • 전류가 흐르는 도선 주위에 형성되는 자계의 방향은 암페어의 오른나사 법칙으로 결정합니다.

    오답 노트
    렌츠의 법칙: 유도 기전력의 방향
    플레밍의 오른손 법칙: 발전기의 힘의 방향
    플레밍의 왼손 법칙: 전동기의 힘의 방향
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. PI 제어동작은 프로세스 제어계의 정상측성 개선에 흔히 사용된다. 이것에 대응하는 보상요소는?

  1. 동상 보상요소
  2. 지상 보상요소
  3. 진상 보상요소
  4. 지상 및 진상 보상요소
(정답률: 83%)
  • PI 제어는 적분 동작을 통해 정상상태 오차를 제거하여 정상특성을 개선하며, 이는 위상을 늦추는 지상 보상요소의 특성과 대응합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 블록선도의 입력과 출력이 성립하기 위한 A의 값은?

  1. 1/4
  2. 1/3
  3. 3
  4. 4
(정답률: 54%)
  • 피드백 제어계의 전달함수 식을 이용하여 입력 $R$과 출력 $C$의 관계를 통해 $A$ 값을 구합니다.
    ① [기본 공식] $C = \frac{3A}{1 + 3A} R$
    ② [숫자 대입] $3 = \frac{3A}{1 + 3A} 5$
    ③ [최종 결과] $A = \frac{1}{4}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 임피던스 강하가 4% 인 어느 변압기가 운전 중 단락되었다면 그 단락전류는 정격전류의 몇 배가 되는가?

  1. 10
  2. 20
  3. 25
  4. 30
(정답률: 70%)
  • 변압기의 단락전류는 퍼센트 임피던스에 반비례하며, 정격전류에 대한 배수로 계산합니다.
    ① [기본 공식] $I_{s} = \frac{100}{\%Z} \times I_{n}$
    ② [숫자 대입] $I_{s} = \frac{100}{4} \times I_{n}$
    ③ [최종 결과] $I_{s} = 25 \times I_{n}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 자기 형평성이 없는 보일러 드럼의 액위제어에 적합한 제어동작은?

  1. P동작
  2. I동작
  3. PI동작
  4. PD동작
(정답률: 62%)
  • 자기 형평성이 없는 보일러 드럼의 액위제어와 같이 불안정한 시스템에서는 오버슈트를 억제하고 안정성을 확보하기 위해 P동작이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 60[Hz], 6극인 교류 발전기의 회전수는 몇 [rpm]인가?

  1. 1200
  2. 1500
  3. 1800
  4. 3600
(정답률: 67%)
  • 교류 발전기의 동기 회전수는 주파수와 극수에 의해 결정됩니다.
    ① [기본 공식] $N = \frac{120f}{P}$
    ② [숫자 대입] $N = \frac{120 \times 60}{6}$
    ③ [최종 결과] $N = 1200$ rpm
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 블록선도의 특성방정식으로 옳은 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 3s+2
  4. 2s
(정답률: 63%)
  • 특성방정식은 폐루프 전달함수의 분모를 0으로 만드는 방정식입니다. 주어진 블록선도 의 전달함수를 구하면 다음과 같습니다.
    전달함수 $G(s) = \frac{s \times \frac{2}{s+2}}{1 + s \times \frac{2}{s+2}} = \frac{2s}{s+2+2s} = \frac{2s}{3s+2}$
    따라서 분모인 특성방정식은 $3s+2=0$이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 중 전기 기계에서 철심을 성층하여 사용하는 이유로 알맞은 것은?

  1. 와류손을 줄이기 위하여
  2. 맴돌이 전류를 증가시키기 위하여
  3. 동손을 줄이기 위하여
  4. 기계적 강도를 크게 하지 위하여
(정답률: 71%)
  • 철심을 얇은 판 형태로 겹쳐 만드는 성층 철심을 사용하면, 철심 내부에서 발생하는 맴돌이 전류의 경로를 차단하여 와류손을 줄일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 잔류편차가 존재하는 제어계는?

  1. 적분제어계
  2. 비례제어계
  3. 비례적분 제어계
  4. 비례적분 미분 제어계
(정답률: 74%)
  • 비례제어계는 오차에 비례하여 조작량을 조절하므로, 목표값에 도달하기 전에는 항상 오차가 존재하는 잔류편차가 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. R-L-C 직렬회로에서 소비전력이 최대가 되는 조건은?

(정답률: 73%)
  • R-L-C 직렬회로에서 소비전력이 최대가 되려면 회로의 임피던스가 최소가 되어 전류가 최대가 되는 공진 상태가 되어야 합니다.
    공진 조건은 유도 리액턴스($X_{L}$)와 용량 리액턴스($X_{C}$)의 크기가 같아 서로 상쇄되는 지점입니다.
    이를 수식으로 나타내면 다음과 같습니다.
    $$\omega L - \frac{1}{\omega C} = 0$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. PLC(Programmable Logic Controller)를 설치할 때 옳지 않은 방법은?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 설치장소의 환경을 충분히 파악하여 온도, 습도, 진동, 충격 등에 주의하여야 한다.
  2. 배선공사시 동력선과 신호케이블은 평행시키지 않도록 한다.
  3. 접지공사는 제1종 접지공사로 하고 다른 기기와 공용접지가 바람직하다.
  4. 잡음(Noise)대책의 일환으로 제어반의 배선은 실드케이블을 사용한다.
(정답률: 79%)
  • PLC 설치 시 접지공사는 전기적 잡음을 제거하고 기기를 보호하기 위해 매우 중요합니다.
    접지공사는 기본적으로 독립 접지를 원칙으로 하며, 다른 기기와 공용으로 접지할 경우 다른 기기의 잡음이 PLC로 유입되어 오작동을 일으킬 수 있으므로 공용접지는 바람직하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 저항값이 일정한 저항부하에 인가전압을 3배로 하면 소비전력은 몇 배가 되는가?

  1. 2
  2. 3
  3. 6
  4. 9
(정답률: 70%)
  • 소비전력은 전압의 제곱에 비례하고 저항에 반비례하는 원리를 이용합니다.
    ① [기본 공식] $P = \frac{V^{2}}{R}$
    ② [숫자 대입] $P' = \frac{(3V)^{2}}{R} = \frac{9V^{2}}{R}$
    ③ [최종 결과] $P' = 9P$
    따라서 소비전력은 9배가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음 신호흐름선도와 등가인 블록선도는?

(정답률: 48%)
  • 신호흐름선도(SFG)를 블록선도로 변환할 때, 순방향 경로의 이득은 전향 경로 블록으로, 되먹임 경로는 피드백 루프로 표현합니다.
    제시된 도면에서 $R$에서 $C$로 가는 전향 경로의 이득은 $1 \times G \times 1 = G$이며, $C$에서 다시 돌아오는 되먹임 경로의 이득은 $-H$입니다.
    이를 블록선도로 구현하면 전향 경로에 $G$ 블록이 있고, 피드백 경로에 $H$ 블록이 있으며 합산점에서 뺄셈(-)이 이루어지는 형태가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 그림과 같은 유접점 회로의 논리식은?

(정답률: 69%)
  • 유접점 회로에서 직렬 연결은 논리곱(AND), 병렬 연결은 논리합(OR)으로 해석합니다.
    회로를 분석하면 $\bar{x}$와 $y$가 병렬로 연결된 묶음과, $x$와 $\bar{y}$가 병렬로 연결된 묶음이 서로 직렬로 연결된 구조입니다.
    따라서 이를 논리식으로 나타내면 가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 그림과 같은 회로에서 해당되는 램프의 식으로 옳은 것은?

(정답률: 84%)
  • 회로도에서 램프 $L_7$이 점등되기 위한 조건을 분석합니다. 전원으로부터 $L_7$까지의 경로에 있는 스위치들의 상태를 확인하면, $X$의 b접점($\bar{X}$), $Y$의 a접점($Y$), $Z$의 a접점($Z$)이 모두 닫혀야 하므로 논리식은 다음과 같습니다.
    $$\text{L}_7 = \bar{X} \cdot Y \cdot Z$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
