1과목: 공기조화

1. 재열기를 통과한 공기의 상태량 중 변화되지 않는 것은?

  1. 절대습도
  2. 건구온도
  3. 상대습도
  4. 엔탈피
(정답률: 60%)

  • 공기조화(공조) 과정에서 **재열(Reheating)**은 공기 중의 수분 함량에는 변화를 주지 않으면서, 공기에 열을 가해 온도를 높이는 과정입니다. 이 과정에서의 상태 변화를 분석하면 다음과 같습니다.

    ​정답: 절대습도

    ​해설: 재열 과정의 특징

    ​재열 과정    은 공조기 내의 냉각 코일을 통과하여 습도가 낮아진 공기(혹은 제습된 공기)를 다시 가열하여 적정 온도까지 올리는 과정입니다. 이 과정에서는 다음과 같은 변화가 일어납니다.

    ​절대습도    (Humidity Ratio, x): 공기에 열만 가하고 수분(습기)을 더하거나 빼지 않기 때문에, 공기 중의 수증기량은 그대로 유지됩니다. 따라서 절대습도는 변화하지 않습니다.

    ​건구온도(Dry Bulb Temperature): 가열에 의해 열을 받으므로 상승합니다.

    ​상대습도(Relative Humidity): 건구온도가 상승하면 공기가 머금을 수 있는 포화수증기량(최대치)이 늘어나게 됩니다. 결과적으로 동일한 수분을 가진 상태에서 포화 상태까지의 여유가 커지므로, 상대습도는 낮아집니다.

    ​엔탈피(Enthalpy): 열을 가했기 때문에(현열 변화), 공기가 가진 총 에너지인 엔탈피는 상승합니다.

    ​학습 팁

    ​공조 과정의 상태 변화를 정리할 때, **'현열(온도)'**만 변하는지, **'잠열(습기)'**도 함께 변하는지 구분하는 것이 중요합니다.

    ​가열/냉각: 절대습도 일정 (현열 변화)

    ​가습/감습: 건구온도 변화 (잠열 변화 포함)

    ​재열은 단순히 열을 가하는 현열 변화 과정이므로 절대습도가 일정하다는 점을 꼭 기억하세요

  • 재열기는 공기를 단순히 가열하는 장치이므로 현열만 증가시키며, 수분을 추가하거나 제거하지 않기 때문에 공기 중의 수증기량인 절대습도는 변하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 실내로 침입하는 극간풍량을 구하는 방법이 아닌 것은?

  1. 환기횟수에 의한 방법
  2. 창문의 틈새길이법
  3. 창 면적으로 구하는 법
  4. 실내외 온도차에 의한 방법
(정답률: 63%)
  • 실내외 온도차는 극간풍량을 구하는 방법이 아니라, 난방부하 또는 현열부하를 계산할 때 사용하는 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 난방부하 계산 시 측정 온도에 대한 설명으로 틀린 것은?

  1. 외기온도 : 기상대의 통계에 의한 그 지방의 매일 최저온도의 평균값보다 다소 높은 온도
  2. 실내온도 : 바닥 위 1m의 높이에서 외벽으로부터 1m이내 지점의 온도
  3. 지중온도 : 지하실의 난방부하의 계산에서 지표면 10m 아래까지의 온도
  4. 천장 높이에 따른 온도 : 천장의 높이가 3m이상이 되면 직접난방법에 의해서 난방 할 때 방의 윗부분과 밑면 과의 평균온도
(정답률: 81%)

  • 이 문제는 난방부하 계산 시 기준이 되는 온도 설정에 관한 내용입니다.

    ​정답은 ②번입니다.

    ​문제 풀이 및 해설

    ​② 실내온도 (틀린 설명)


    • ​틀린 이유: 실내온도 측정 기준에서 벽으로부터의 거리는 1m 이내가 아니라 1m 이상 떨어져야 합니다.

    • ​옳은 설명: 실내온도는 보통 바닥 위 1.5m(또는 1m) 높이에서, 외벽으로부터 1m 이상 떨어진 방 중앙 부근의 온도를 기준으로 합니다. 벽에 너무 가까우면 외기의 영향을 받아 정확한 실내 평균 온도를 측정하기 어렵기 때문입니다.

    ​나머지 보기 설명


    • ​① 외기온도: 난방 설계 시 외기온도는 단순히 가장 추운 날의 최저기온을 쓰는 것이 아니라, 기상대 통계에 따라 **매일 최저기온의 평균값보다 약간 높은 온도(위험률을 고려한 온도)**를 사용합니다.

    • ​③ 지중온도: 지하실의 난방부하를 계산할 때, 지표면 아래 약 10m 정도까지의 지중 온도를 기준으로 계산하는 것이 일반적입니다.

    • ​④ 천장 높이에 따른 온도: 천장 높이가 3m를 넘어가면 상하 온도차가 커지기 때문에, 직접 난방 방식의 경우 방의 윗부분과 밑면의 평균 온도를 고려하여 부하를 보정해야 합니다.








    ​실내온도 측정 시 **'외벽으로부터 1m 이상 이격'**해야 한다는 점을 꼭 기억해 두시면 다음 시험에서 헷갈리지 않으실 겁니다.

  • 난방부하 계산 시 실내온도는 바닥 위 $1.5\text{m}$ 높이에서 외벽으로부터 $1\text{m}$이내 지점의 온도를 기준으로 측정합니다.

    오답 노트
    바닥 위 $1\text{m}$의 높이: $1.5\text{m}$ 높이가 정확한 기준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 온수배관의 시공 시 주의사항으로 옳은 것은?

  1. 각 방열기에는 필요시에만 공기배출기를 부착한다.
  2. 배관 최저부에는 배수밸브를 설치하며, 하향구배로 설치한다.
  3. 팽창관에는 안전을 위해 반드시 밸브를 설치한다.
  4. 배관 도중에 관 지름을 바꿀 때에는 편심이음쇠를 사용하지 않는다.
(정답률: 76%)
  • 온수배관 시공 시 배관 내의 물을 완전히 뺄 수 있도록 최저부에 배수밸브를 설치하고 하향구배로 시공하는 것이 옳습니다.

    오답 노트
    각 방열기에는 공기가 차지 않도록 공기배출기를 상향 구배로 부착해야 함
    팽창관에는 안전을 위해 차단장치(밸브)를 설치하지 않음
    관 지름 변경 시에는 편심이음쇠를 사용해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 주철제 방열기의 표준 방열량에 대한 증기 응축수량은? (단, 증기의 증발잠열은 538kcal/kg이다.)

  1. 0.8kg/m2·h
  2. 1.0kg/m2·h
  3. 1.2kg/m2·h
  4. 1.4kg/m2·h
(정답률: 67%)
  • 주철제 방열기의 표준 방열량($650\text{ kcal/m}^2\cdot\text{h}$)을 증발잠열로 나누어 시간당 응축수량을 계산합니다.
    ① [기본 공식] $G = \frac{Q}{r}$ (응축수량 = 표준방열량 / 증발잠열)
    ② [숫자 대입] $G = \frac{650}{538}$
    ③ [최종 결과] $G = 1.2$

  • 응축수량=표준방열량/증발잠열

    650/538=1.2 kg/㎥h

    여기선 증기를 쓰고있으니 증기방열값적용

    증기방열기:650kcal/m^2.h

    온수방열기:450kcal/m^2.h

profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 밀봉된 용기와 윅(wick) 구조체 및 증기공간에 의하여 구성되며, 길이 방향으로는 증발부, 응축부, 단열부로 구분되는데 한쪽을 가열하면 작동유체는 증발하면서 잠열을 흡수하고 증발된 증기는 저온으로 이동하여 응축되면서 열교환하는 기기의 명칭은?

  1. 전열 교환기
  2. 플레이트형 열교환기
  3. 히트 파이프
  4. 히트 펌프
(정답률: 78%)

  • ​히트 파이프는 밀봉된 용기와 윅 구조체 및 증기 공간에 의하여 구성되며, 길이 방향으로는 증발부, 응축부, 단열부로 구분되는데 한쪽을 가열하면 작동 유체는 증발하면서 잠열을 흡수하고 증발된 증기는 저온으로 이동하여 응축되면서 열교환하는 기기입니다.

    ​히트 파이프의 주요 구성 요소:

    ​밀봉된 용기: 내부가 진공 상태이며 작동 유체로 채워져 있습니다.

    ​윅 구조체: 모세관 현상을 이용하여 응축된 작동 유체를 증발부로 다시 이동시키는 역할을 합니다.

    ​증기 공간: 증발된 작동 유체가 이동하는 공간입니다.

    ​히트 파이프의 작동 원리:

    ​가열: 히트 파이프의 한쪽 끝(증발부)을 가열하면 작동 유체가 증발합니다.

    ​이동: 증발된 작동 유체는 증기 공간을 따라 저온 쪽(응축부)으로 이동합니다.

    ​응축: 응축부에서 작동 유체는 열을 방출하며 다시 액체 상태로 응축됩니다.

    ​회수: 응축된 작동 유체는 윅 구조체의 모세관 현상을 이용하여 다시 증발부로 이동합니다.

    ​히트 파이프의 특징:

    ​열전도율이 매우 높음: 일반적인 금속보다 수백 배에서 수천 배 높은 열전도율을 가집니다.

    ​소형화 및 경량화: 작은 크기와 무게로 높은 방열 효과를 얻을 수 있습니다.

    ​신뢰성이 높음: 가동 부분이 없어 고장이 적고 수명이 깁니다.

    ​유지 보수가 불필요: 밀봉된 구조로 유지 보수가 필요하지 않습니다.

    ​히트 파이프의 응용:

    ​CPU 및 GPU 쿨링: 컴퓨터, 노트북, 스마트폰 등의 전자기기 열을 방출하는 데 사용됩니다.

    ​LED 조명 쿨링: LED 조명의 열을 방출하여 수명을 연장하는 데 사용됩니다.

    ​전기 자동차 배터리 쿨링: 전기 자동차 배터리의 열을 방출하여 안전성과 성능을 유지하는 데 사용됩니다.

    ​태양광 패널 쿨링: 태양광 패널의 열을 방출하여 발전 효율을 높이는 데 사용됩니다.

    ​산업용 장비 쿨링: 각종 산업용 장비의 열을 방출하여 안정적인 작동을 유지하는 데 사용됩니다.


  • 밀봉된 용기 내의 윅 구조와 작동유체의 증발-응축 잠열 이동을 통해 고효율로 열을 전달하는 기기는 히트 파이프입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 냉방 부하 중 현열만 발생하는 것은?

  1. 외기부하
  2. 조명부하
  3. 인체발생부하
  4. 틈새바람부하
(정답률: 84%)
  • 조명부하는 열원으로부터 습기 변화 없이 온도만 상승시키는 현열 부하만을 발생시킵니다.

    오답 노트
    외기부하, 인체발생부하, 틈새바람부하: 온도 변화(현열)와 습도 변화(잠열)가 모두 발생하는 혼합 부하입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음은 공기조화에서 사용되는 용어에 대한 단위, 정의를 나타낸 것으로 틀린 것은?

  1. 절대습도
  2. 수증기분압
  3. 상대습도
  4. 노점온도
(정답률: 77%)
  • 상대습도의 정의는 습공기의 수증기 분압과 동일 온도에서의 포화 수증기 분압의 비를 의미하며, 단위는 %를 사용합니다. 제시된 이미지 에서는 상대습도의 정의를 절대습도의 비로 잘못 설명하고 있습니다.
  • 상대습도
    습공기의 수증기분압과 그온도에 있어 포화공기의
    수증기 분압과의 비

    상대습도=Pv(습공기의 수증기분압)/Ps(포화공기의 수증기분압)...*100
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 멀티 존 유닛 공조방식에 대한 설명으로 옳은 것은?

  1. 이중덕트 방식의 덕트 공간을 천장속에 확보할 수 없는 경우 적합하다.
  2. 멀티 존 방식은 비교적 존 수가 대규모인 건물에 적합하다.
  3. 각 실의 부하변동이 심해도 각 실에 대한 송풍량의 균형을 쉽게 맞춘다.
  4. 냉풍과 온풍의 혼합시 댐퍼의 조정은 실내 압력에 의해 제어한다.
(정답률: 56%)
  • 멀티 존 방식은 중앙 공조기에서 냉풍과 온풍을 혼합하여 각 존으로 보내므로, 각 실마다 덕트를 복잡하게 설치하는 이중덕트 방식에 비해 천장 속 덕트 공간 확보가 유리합니다.

    오답 노트
    비교적 존 수가 소규모인 건물에 적합함
    정풍량 장치가 없어 부하 변동 시 송풍량 불균형 우려가 있음
    댐퍼 조정은 실내 온도에 의해 제어함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 온수 순환량이 560kg/h인 난방설비에서 방열기의 입구온도가 80℃, 출구온도가 72℃라고 하면 이 때 실내에 발산하는 현열량은?

  1. 4520kcal/h
  2. 4250kcal/h
  3. 4480kcal/h
  4. 4840kcal/h
(정답률: 74%)
  • 난방설비에서 발산하는 현열량은 온수 순환량, 비열, 온도차의 곱으로 구할 수 있습니다.
    ① [기본 공식] $Q = G \times C \times \Delta t$
    ② [숫자 대입] $Q = 560 \times 1 \times (80 - 72)$
    ③ [최종 결과] $Q = 4480$
  • 문제의 공식 Q=G.C △T
    560*1*(80-72)=4,480Kcal/h
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 아래 조건과 같은 병행류형 냉각코일의 대수평균온도차는?

  1. 8.74℃
  2. 9.54℃
  3. 12.33℃
  4. 13.10℃
(정답률: 71%)
  • 병행류형 냉각코일의 대수평균온도차($LMTD$)는 입구와 출구의 온도차를 이용하여 계산합니다.
    ① [기본 공식] $L = \frac{\Delta T_1 - \Delta T_2}{\ln(\Delta T_1 / \Delta T_2)}$
    ② [숫자 대입] $L = \frac{(32 - 10) - (18 - 15)}{\ln((32 - 10) / (18 - 15))}$
    ③ [최종 결과] $L = 9.54$

  • 병행류 이므로 입출구온도차를 구하면
    입구온도: 32-10= 22℃
    출구온도:18-15= 3 ℃
    대수평균온도차 공식
    LMTD=t1-t2/ ln t1/t2
    22-3/ln 22/3= 정답: 9.54 ℃
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 팬코일유닛 방식의 배관 방법에 따른 특징에 관한 설명으로 틀린 것은?

  1. 3관식에서는 손실열량이 타방식에 비하여 거의 없다.
  2. 2관식에서는 냉·난방의 동시운전이 불가능하다.
  3. 4관식은 혼합손실은 없으나 배관의 양이 증가하여 공사비 등이 증가한다.
  4. 4관식은 동시에 냉·난방운전이 가능하다.
(정답률: 64%)

  • 정답은 **첫 번째 항목(3관식에서는 손실열량이 타방식에 비하여 거의 없다)**입니다.


    ​## 팬코일유닛(FCU) 배관 방식 해설

    ​팬코일유닛의 배관 방식은 냉수와 온수를 공급하고 환수하는 관의 개수에 따라 구분됩니다.

    ​1번이 틀린 이유 (정답)    : 3관식은 냉수 공급관, 온수 공급관, 그리고 **공통 환수관(Common Return)**을 사용합니다. 냉방을 마친 물과 난방을 마친 물이 하나의 환수관에서 섞이게 되는데, 이때 발생하는 **혼합 손실(열손실)**이 매우 큽니다. 따라서 "손실열량이 거의 없다"는 설명은 틀린 것입니다.

    ​2번이 옳은 이유: 2관식은 하나의 관으로 냉수나 온수 중 하나만 보낼 수 있습니다. 따라서 건물 전체가 냉방이거나 난방이어야 하며, 동시에 운전하는 것은 불가능합니다.

    ​4관식(3번, 4번)이 옳은 이유: 4관식은 냉수(공급/환수)와 온수(공급/환수) 배관이 각각 독립되어 있습니다.

    ​장점: 냉·난방 동시 운전이 가능하고 혼합 손실이 없습니다.

    ​단점: 배관이 4개나 들어가므로 설치 공간을 많이 차지하고 공사비가 가장 비쌉니다.

    3관식의 '혼합 손실' 개념은 시험에 단골로 나오는 오답 포인트이니 꼭 기억해 두시면 좋습니다.

  • 3관식은 공급관이 2개, 환수관이 1개인 구조로, 하나의 환수관을 통해 냉수와 온수가 함께 돌아오기 때문에 냉·온수가 섞이면서 혼합 열손실이 발생합니다. 따라서 손실열량이 거의 없다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 난방 설비에 관한 설명으로 옳은 것은?

  1. 온수난방은 온수의 현열과 잠열을 이용한 것이다.
  2. 온풍난방은 온풍의 현열과 잠열을 이용한 것이다.
  3. 증기난방은 증기의 현열을 이용한 대류 난방이다.
  4. 복사난방은 열원에서 나오는 복사에너지를 이용한 것 이다.
(정답률: 86%)
  • 복사난방은 열원에서 방출되는 복사에너지가 바닥이나 벽면을 가열하여 실내를 따뜻하게 하는 방식입니다.

    오답 노트
    온수난방: 잠열이 아닌 현열을 이용함
    온풍난방: 잠열이 아닌 현열을 이용함
    증기난방: 현열이 아닌 잠열을 이용함
  • 온수난방: 온수의 현열을 이용
    온풍난방: 온풍의 현열을 이용
    증기난방; 증기의 잠열을 이용
    복사난방: 열원의 복사열을 이용

    현열: 물질의 상태변화없이 온도만 변화 (현재온도) 수분이 존재안함
    잠열:물질의 온도변화없이 상태만 변화 (잠상태) 수분이 존재한다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 콜드 드래프트(cold draft) 원인으로 틀린 것은?

  1. 인체 주위의 공기온도가 너무 낮을 때
  2. 인체 주위의 기류속도가 작을 때
  3. 주위 벽면의 온도가 낮을 때
  4. 주위 공기의 습도가 낮을 때
(정답률: 82%)

  • 정답은 **두 번째 항목(인체 주위의 기류속도가 작을 때)**입니다.

    ​**콜드 드래프트(Cold Draft)**는 실내의 기류 상태가 부적절하여 재실자가 불쾌한 추위를 느끼는 현상을 말합니다. 시험에서 자주 묻는 원인들을 확실히 정리해 드릴게요.

    ​## 콜드 드래프트의 원인 (발생 조건)

    ​콜드 드래프트는 말 그대로 **'찬바람이나 냉기 때문에 느끼는 불쾌감'**입니다. 다음과 같은 상황에서 발생합니다.

    ​기류 속도가 빠를 때 (오답 포인트): 바람이 너무 강하게 불면 피부의 대류 열전달이 촉진되어 추위를 느낍니다. 따라서 "기류 속도가 작을 때"는 드래프트의 원인이 아니라 오히려 해결 방안에 가깝습니다.

    ​공기 온도가 낮을 때: 유입되는 공기 온도가 인체 온도보다 현저히 낮으면 당연히 추위를 느낍니다.

    ​벽면 온도(복사 온도)가 낮을 때: 겨울철 차가운 창가에 서 있으면 몸의 열이 벽 쪽으로 빼앗기는 복사 냉각 현상이 일어나며 드래프트를 느낍니다.

    ​습도가 낮을 때: 습도가 낮으면 피부 표면의 수분 증발이 활발해지면서 증발 잠열을 빼앗아 가기 때문에 더 춥게 느껴집니다.

    ​## 요점 정리

    구분                  콜드 드래프트 발생 조건

    온도                 주위 공기 온도 및 벽체 온도가 낮을 때

    기류                기류 속도가 빠를 때 (풍속이 높을 때)

    습도                상대 습도가 낮을 때 (증발 냉각)

    위치                주로 창가 근처나 급기구 하단

    기류 속도 문제는 '빠르다'와 '느리다'를 헷갈리게 해서 자주 출제되니, **"바람이 세게 불면(속도가 빠르면) 춥다"**고 연상하시면 절대 틀리지 않으실 거예요!

  • 콜드 드래프트는 차가운 공기가 인체에 직접 닿아 불쾌감을 느끼는 현상으로, 기류 속도가 빠를수록(높을수록) 체감 온도가 낮아져 더 심하게 발생합니다.

    오답 노트
    인체 주위 공기온도 낮음: 원인 맞음
    주위 벽면 온도 낮음: 복사 냉각으로 원인 맞음
    주위 공기 습도 낮음: 건조함으로 인해 춥게 느껴져 원인 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 기계환기 중 송풍기와 배풍기를 이용하며 대규모 보일러실, 변전실 등에 적용하는 환기법은?

  1. 1종 환기
  2. 2종 환기
  3. 3종 환기
  4. 4종 환기
(정답률: 75%)
  • 송풍기와 배풍기를 모두 사용하여 강제로 급기와 배기를 동시에 수행하는 방식은 1종 환기이며, 대규모 보일러실이나 변전실, 수술실 등에 적용됩니다.

    오답 노트
    2종 환기: 기계 배기 + 자연 급기
    3종 환기: 기계 급기 + 자연 배기
    4종 환기: 자연 급기 + 자연 배기
  • 제1종 환기: 강제급기+강제배기 적용대상: 대형건물
    제2종 환기: 강제급기+자연배기 적용대상: 실험실, 수술실
    제3종 환기: 자연급기+강제배기 적용대상: 화장실,환기,탕비,고기집
    제4종 환기: 자연급기+자연배기 동력소비가 없음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 유인 유닛(IDU)방식에 대한 설명으로 틀린 것은?

  1. 각 유닛마다 제어가 가능하므로 개별실 제어가 가능하다.
  2. 송풍량이 많아서 외기 냉방효과가 크다.
  3. 냉각, 가열을 동시에 하는 경우 혼합손실이 발생한다.
  4. 유인 유닛에는 동력배선이 필요 없다.
(정답률: 66%)

  • 정답은 "송풍량이 많아서 외기 냉방효과가 크다." 입니다.

    ​해당 보기가 틀린 이유는 다음과 같습니다.

    ​설명: 유인 유닛(IDU) 방식은 중앙 기계실에서 처리된 1차 공기를 덕트를 통해 공급하고, 유닛 내의 노즐을 통해 실내 공기를 유인하여 열교환하는 방식입니다. 이때 공급되는 1차 공기는 주로 환기 및 제습(잠열 부하) 처리를 목적으로 하므로, 풍량이 전공기 방식에 비해 매우 적습니다. 따라서 송풍량이 많다는 설명은 틀렸으며, 이로 인해 외기 냉방(Economizer) 효과를 기대하기 어렵습니다.

    ​참고(나머지 보기에 대한 설명):

    ​각 유닛마다 제어가 가능하므로 개별실 제어가 가능하다: 유인 유닛은 각 실마다 배치되어 있어 로컬 제어가 가능하므로 맞는 설명입니다.

    ​냉각, 가열을 동시에 하는 경우 혼합손실이 발생한다: 2관식 유인 유닛의 경우 냉수와 온수를 동시에 공급하게 되면 열교환기 내에서 혼합 손실이 발생할 수 있습니다.

    ​유인 유닛에는 동력배선이 필요 없다: 유인 유닛은 별도의 송풍기(팬)가 없으므로 팬 구동을 위한 동력 배선이 필요하지 않습니다. (이 점이 팬코일 유닛(FCU)과 큰 차이점입니다.)

  • 유인 유닛(IDU) 방식은 1차 공기를 유인하여 사용하는 방식으로, 전공기 방식에 비해 송풍량이 적어 외기 냉방 효과가 낮습니다.

    오답 노트
    개별실 제어 가능: 유닛별 제어 가능함
    혼합손실 발생: 냉각과 가열 동시 수행 시 발생함
    동력배선 불필요: 유인 원리를 이용하므로 유닛 자체에 동력선이 필요 없음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 매 시간마다 50ton의 석탄을 연소시켜 압력 80kgf/cm2, 온도 500℃의 증기 320ton을 발생시키는 보일러의 효율은? (단, 급수 엔탈피는 120.25kcal/kg, 발생증기 엔탈피 812.6kcal/kg, 석탄의 저위발열량은 5500kcal/kg이다.)

  1. 78%
  2. 81%
  3. 88%
  4. 92%
(정답률: 53%)
  • 보일러 효율은 연료가 공급한 총 열량 대비 증기가 흡수한 유효 열량의 비율로 계산합니다.
    ① [기본 공식] $\eta = \frac{G_s(h_2 - h_1)}{G_f \times H_l}$
    ② [숫자 대입] $\eta = \frac{320 \times (812.6 - 120.25)}{50 \times 5500}$
    ③ [최종 결과] $\eta = 81\%$

  • 보일러 효율공식

    η=G(h''-h')/(Gf Hl)×100

    G:증기발생량, h'': 발생증기 엔탈피h':급수엔탈피 Gf: 연료소비량

    Hl:연료의 저위 발열량

    문제풀이

    320×1,000×(812.6-120.25)/(50×1,000×5,500)........×100 = 정답: 80.56%

    Ton을 kg으로 변경하므로 곱하기1,000을 해준다

profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 습공기 선도에서 상태점 A의 노점온도를 읽는 방법으로 옳은 것은?

(정답률: 80%)
  • 습공기 선도에서 노점온도는 상태점에서 포화곡선(상대습도 100% 선)까지 수평선(절대습도 일정선) 방향으로 이동하여 만나는 지점의 온도입니다. 따라서 가 정답입니다.

    오답 노트
    : 습구온도 측정 방법
    : 건구온도 측정 방법
    : 절대습도 측정 방법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 온풍 난방의 특징으로 틀린 것은?

  1. 실내온도분포가 좋지 않아 쾌적성이 떨어진다.
  2. 보수, 취급이 간단하고, 취급에 자격자를 필요로 하지 않는다.
  3. 설치 면적이 적어서 설치장소에 제한이 없다.
  4. 열용량이 크므로 착화 즉시 난방이 어렵다.
(정답률: 73%)

  • 온풍 난방 (Warm Air Heating)

    ​온풍 난방은 가열기(Heater)를 통해 공기를 직접 데운 후, 이를 덕트나 팬을 이용해 실내로 강제 순환시켜 온도를 높이는 방식입니다. 상업 시설이나 공장 등 넓은 공간에서 자주 활용됩니다.

    ​주요 특징

    ​빠른 난방 속도: 공기를 직접 가열하여 순환시키기 때문에 예열 시간이 짧고 실내 온도가 금방 올라갑니다.

    ​환기 및 정화 가능: 덕트 계통에 필터나 외기 도입구를 설치하면 난방과 동시에 공기 정화 및 환기를 할 수 있습니다.

    ​증기/수온 조절 불필요: 보일러를 통한 온수나 증기 배관이 필요 없는 직접 가열 방식(직화식)의 경우 설비가 비교적 단순합니다.

    주요 방식

    ​직화식: 연소 가스나 전기 히터로 공기를 직접 가열하는 방식.

    ​간접식: 증기나 온수를 코일에 통과시키고, 그 주변으로 공기를 불어넣어 가열하는 방식.

    구분                                              주요 내용

    장점                   예열 시간이 짧아 속열성이 좋음, 설비비가 저렴함,

                         동파의 위험이 없음, 냉방 설비와 겸용 가능

    단점                 실내 공기가 쉽게 건조해짐, 소음이 발생할 수 있음,

                       상하 온도 차가 커서 발 밑이 차가울 수 있음, 먼지가 쉽게 비산됨

  • 온풍 난방은 공기의 비열이 작아 열용량이 적기 때문에, 착화 즉시 빠르게 난방이 가능하다는 장점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 실내에 존재하는 습공기의 전열량에 대한 현열량의 비율을 나타낸 것은?

  1. 바이패스 팩터
  2. 열수분비
  3. 현열비
  4. 잠열비
(정답률: 84%)
  • 습공기의 전열량(현열량 + 잠열량) 중에서 현열량이 차지하는 비율을 현열비라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 냉동공학

21. 압축기에서 축마력이 400kW이고, 도시마력은 350kW일 때 기계효율은?

  1. 75.5%
  2. 79.5%
  3. 83.5%
  4. 87.5%
(정답률: 66%)
  • 기계효율은 축마력 대비 도시마력의 비율로 계산합니다.
    ① [기본 공식] $\eta = \frac{P_{i}}{P_{s}}$ 기계효율 = 도시마력 / 축마력
    ② [숫자 대입] $\eta = \frac{350}{400}$
    ③ [최종 결과] $\eta = 0.875$ (즉, $87.5\% $)
  • 기계효율(ηm)=도시(지시)마력/축마력=350/400
    =0.875=87.5% (암기: 기,지,축)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 절대압력 20bar의 가스 10L가 일정한 온도 10℃에서 절대압력 1bar까지 팽창할 때의 출입한 열량은? (단, 가스는 이상기체로 간주한다.)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 55kJ
  2. 60kJ
  3. 65kJ
  4. 70kJ
(정답률: 51%)
  • 이상기체의 등온 팽창 과정에서 출입한 열량은 외부로 한 일과 같으며, 압력과 부피의 로그 함수 관계를 이용하여 계산합니다.
    ① [기본 공식]
    $$Q = P_{1}V_{1} \ln \frac{P_{1}}{P_{2}}$$
    ② [숫자 대입]
    $$Q = 2000 \times 0.01 \times \ln \frac{2000}{100}$$
    ③ [최종 결과]
    $$Q = 60 \text{ kJ}$$

  • 일정한 온도에서 가스가 팽창하는 등온 변화(Isothermal process) 문제입니다.

    이상기체에서 온도가 일정할 경우 내부 에너지의 변화가 없으므로,

    유입된 열량(Q)은 외부로 한 일(W)과 같습니다.

    1. 주어진 조건 확인
    ​

    P1 (처음 절대압력): 20bar = 20× 10^5  N/m^2 (또는 2,000 kPa)

    V1 (처음 체적): 10 L = 0.01  m^3


    ​P2 (나중 절대압력): 1 bar= 1× 10^5  N/m^2 (또는 100kPa)

    T (온도): 10°C(등온 과정이므로 계산 과정에서 상쇄되거나 P1 V1 값에 포함됨)

    계산식풀이

    P1=20[Bar]=2000[Kpa]

    V1=10[L]=0.01[m^3]

    P2=1[Bar]=100[Kpa]

    Q=P1V1 LnP1/P2

    =(2000x 0.01)Ln(2000/100)=59.91     ≒60[ KJ]

profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 역카르노 사이클에서 고열원을 TH, 저열원을 TL 이라 할 때 성능계수를 나타내는 식으로 옳은 것은?

(정답률: 71%)
  • 역카르노 사이클의 냉동 성능계수는 저열원에서 흡수한 열량을 압축기가 한 일로 나눈 값으로, 절대온도를 이용하여 다음과 같이 나타냅니다.
    $$\frac{T_{L}}{T_{H} - T_{L}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 냉매가 암모니아일 경우는 주로 소형, 프레온일 경우에는 대용량까지 광범위하게 사용되는 응축기로 전열에 양호하고, 설치면적이 적어도 되나 냉각관이 부식되기 쉬운 응축기는?

  1. 이중관식 응축기
  2. 입형 셸 엔드 튜브식 응축기
  3. 횡형 셸 엔드 튜브식 응축기
  4. 7통로식 횡형 셸 앤드식 응축기
(정답률: 70%)

  • 문제에서 설명하는 응축기는 **입형 셸 앤 튜브식 응축기(Vertical Shell and Tube Condenser)**입니다.

    ​각 특징을 바탕으로 정답의 이유를 정리해 드립니다.

    ​1. 입형 셸 앤 튜브식 응축기의 특징

    ◆​광범위한 사용: 암모니아 냉매를 사용하는 소형 설비부터 프레온을 사용하는

    대용량 설비까지 널리 사용됩니다.

    ​◆​설치 면적: 수직으로 세워진 형태이기 때문에 가로로 놓는 횡형에 비해 점유 면적(바닥 면적)이 적습니다.


    ​◆​    전열 성능: 냉각수가 관벽을 타고 막상(Film)으로 흘러내리며 열을 차단하는 막원 콘덴서 역할을 하므로 전열이 양호합니다.


    ​◆​    부식 문제: 냉각관이 대기에 개방되어 있거나 수질의 영향을 직접적으로 받기 쉬워 냉각관이 부식되기 쉽다는 단점이 있습니다.

    ◆​​청소 용이: 운전 중에도 냉각관 내부를 청소할 수 있다는 장점이 있습니다.

    ​2. 다른 보기와의 비가가교

    ​이중관식: 주로 소용량(5RT 이하)에 사용되며, 구조가 단순하지만 대용량에는 적합하지 않습니다.

    ​횡형 셸 앤 튜브식: 전열 면적이 크고 효율이 좋으나, 설치 면적을 많이 차지하며 운전 중에 청소가 불가능합니다.

    ​7통로식: 횡형의 일종으로 냉각수가 관내를 여러 번 왕복하는 구조입니다.

    ​정답: 입형 셸 엔드 튜브식 응축기

    ■응축기의 종류

    ​1. 이중관식 응축기 (Double-pipe Condenser)

    ​구조: 작은 관을 큰 관 속에 집어넣은 이중 구조입니다.

    ​원리: 주로 내관으로는 냉각수(Water)가 흐르고, 외관과 내관 사이의 틈(환상 공간)으로는 고온·고압의 냉매 가스(Refrigerant)가 흐르며 열교환을 합니다.

    ​특징: 구조가 간단하고 제작비가 저렴하여 소용량(5RT 이하) 설비에 주로 사용됩니다. 냉매와 냉각수의 흐름이 반대 방향인対류형(Counter-flow)으로 열교환 효율이 좋습니다.

    ​2. 횡형 셸 앤 튜브식 응축기 (Horizontal Shell-and-tube Condenser)

    ​구조: 거대한 원통(Shell) 내부에 수많은 작은 튜브(Tube)가 가로로 배열되어 있고, 양끝에 수실(Water box)이 있습니다.

    ​원리: 튜브 내부로 냉각수가 흐르고, 셸 내부(튜브 바깥쪽)로 냉매 가스가 들어와 튜브 표면에서 응축됩니다.

    ​특징: 대용량 설비에 가장 널리 사용되는 방식입니다. 전열 면적이 넓어 효율이 좋고 냉매 충전량이 많습니다. 설치 면적을 많이 차지하며, 운전 중 튜브 청소가 불가능하다는 단점이 있습니다.

    3. 입형 셸 앤 튜브식 응축기 (Vertical Shell-and-tube Condenser)

    ​구조: 횡형과 비슷하지만 원통을 수직으로 세운 형태입니다. 상부에 냉각수 분배통이 있습니다.

    ​원리: 냉각수가 상부에서 각 튜브 내벽을 타고 막(Film) 상으로 흘러내리며, 셸 내부의 냉매 가스를 냉각시킵니다.

    ​특징: (문제 24번의 정답) 설치 면적이 적고, 운전 중에도 튜브 내부 청소가 가능합니다. 수질이 나쁜 곳에서도 사용 가능하지만 냉각관이 부식되기 쉽고 냉각수 소비량이 많습니다.

    ​4. 증발식 응축기 (Evaporative Condenser)

    ​구조: 공냉식과 수냉식을 혼합한 형태입니다. 응축 코일, 살수 장치(팬), 송풍기(팬)로 구성됩니다.

    ​원리: 고온의 냉매 가스가 흐르는 코일 표면에 물을 뿌리고, 동시에 공기를 불어넣어 물이 증발할 때 빼앗는 증발 잠열을 이용하여 냉매를 응축시킵니다.

    ​특징: 냉각수 소비량이 수냉식에 비해 매우 적어 물이 부족한 지역에서 유리합니다. 공냉식보다 응축 온도를 낮출 수 있어 효율이 좋습니다. 스케일(물때) 발생과 소음 문제가 있을 수 있습니다.

  • 횡형 셸 엔드 튜브식 응축기는 횡형 워통 양단 원판에 다수의 냉각관을 부착한 구조로, 전열 성능이 우수하고 설치 면적이 작으며 프레온과 암모니아 모두 소형부터 대용량까지 광범위하게 적용 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 냉매액이 팽창밸브를 지날 때 냉매의 온도, 압력, 엔탈피의 상태변화를 순서대로 올바르게 나타낸 것은?

  1. 일정, 감소, 일정
  2. 일정, 감소, 감소
  3. 감소, 일정, 일정
  4. 감소, 감소, 일정
(정답률: 83%)

  • 냉매가 팽창밸브를 지나는 과정은 냉동 사이클에서 **교축 작용(Throttling)**이 일어나는 단계입니다. 이 과정의 핵심 물리적 변화를 이해하면 쉽게 답을 찾을 수 있습니다.

    ​1. 상태 변화 분석

    ​온도(Temperature): 고압의 액체 냉매가 좁은 통로를 통과하며 압력이 급격히 낮아지면, 냉매의 일부가 증발(플래시 가스 발생)하면서 주위의 열을 흡수하여 온도가 급격히 감소합니다.

    ​압력(Pressure): 팽창밸브의 가장 주된 역할은 고압의 수액기에서 온 냉매를 증발기에서 증발하기 쉬운 저압 상태로 만드는 것입니다. 따라서 압력은 감소합니다.

    ​엔탈피(Enthalpy): 교축 과정은 외부와 열교환이나 일의 주고받음이 없는 상태에서 진행된다고 가정합니다(단열 팽창). 이때 이론적으로 수입열량과 지출열량이 같으므로 엔탈피는 일정하게 유지됩니다(등엔탈피 과정).

    ​2. 결론

    ​온도: 감소

    ​압력: 감소

    ​엔탈피: 일정


    냉동과정 상냉매가 팽창밸브를 지나는 과정은 냉동 사이클에서 **교축 작용(Throttling)**이 일어나는 단계입니다. 이 과정의 핵심 물리적 변화를 이해하면 쉽게 답을 찾을 수 있습니다.

    ​1. 상태 변화 분석

    ​온도(Temperature): 고압의 액체 냉매가 좁은 통로를 통과하며 압력이 급격히 낮아지면, 냉매의 일부가 증발(플래시 가스 발생)하면서 주위의 열을 흡수하여 온도가 급격히 감소합니다.

    ​압력(Pressure): 팽창밸브의 가장 주된 역할은 고압의 수액기에서 온 냉매를 증발기에서 증발하기 쉬운 저압 상태로 만드는 것입니다. 따라서 압력은 감소합니다.

    ​엔탈피(Enthalpy): 교축 과정은 외부와 열교환이나 일의 주고받음이 없는 상태에서 진행된다고 가정합니다(단열 팽창). 이때 이론적으로 수입열량과 지출열량이 같으므로 엔탈피는 일정하게 유지됩니다(등엔탈피 과정).

    ​2. 결론

    ​온도: 감소

    ​압력: 감소

    ​엔탈피: 일정

    ■냉동기 과정에 따른 상태변화

      구분              압력    온도    엔탈피     엔트로피    비체적

    압축과정          상승   상승      증가          일정         감소

    응축과정          일정   저하      감소          감소         감소

    팽창과정          감소   저하      일정          증가         감소

    증발과정          일정   일정      증가          증가         증가


  • 냉매액이 팽창밸브를 통과할 때는 교축 과정이 일어나며, 이때 압력이 급격히 낮아지면서 온도도 함께 감소하지만 엔탈피는 일정하게 유지되는 등엔탈피 과정이 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 자연계에 어떠한 변화도 남기지 않고 일정온도의 열을 계속해서 일로 변환시킬 수 있는 기관은 존재하지 않는다를 의미하는 열역학 법칙은?

  1. 열역학 제0법칙
  2. 열역학 제1법칙
  3. 열역학 제2법칙
  4. 열역학 제3법칙
(정답률: 71%)
  • 열에너지가 스스로 저온에서 고온으로 흐를 수 없으며, 열을 100% 일로 변환하는 기관은 존재할 수 없다는 에너지의 방향성과 엔트로피 증가의 법칙을 설명하는 열역학 제2법칙에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 냉동기의 T-S선도 중 습압축 사이클에 해당되는 것은?

(정답률: 71%)
  • 압축기 흡입 가스의 상태가 습증기 영역(포화액선과 포화증기선 사이)에 있을 때를 습압축 사이클이라고 합니다. 의 경우 흡입점 $b$가 습증기 상태에 해당하므로 정답입니다.

    오답 노트
    , : 건조포화압축 사이클
    : 과열압축 사이클
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 압축기의 클리어런스가 클 때 나타나는 현상으로 가장 거리가 먼 것은?

  1. 냉동능력이 감소한다.
  2. 체적효율이 저하한다.
  3. 토출가스 온도가 낮아진다.
  4. 윤활유가 열화 및 탄화된다.
(정답률: 73%)
  • 클리어런스가 크면 실린더 내에 남는 가스의 양이 많아져 재압축 과정이 길어지며, 이로 인해 토출가스의 온도가 상승하게 됩니다.

    오답 노트
    토출가스 온도가 낮아진다: 온도가 상승합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 냉동장치의 냉매 액관 일부에서 발생한 플래쉬 가스가 냉동장치에 미치는 영향으로 옳은 것은?

  1. 냉매의 일부가 증발하면서 냉동유를 압축기로 재순환시켜 윤활이 잘된다.
  2. 압축기에 흡입되는 가스에 액체가 혼입되어서 흡입체적효율을 상승시킨다.
  3. 팽창밸브를 통과하는 냉매의 일부가 기체이므로 냉매의 순환량이 적어져 냉동능력을 감소시킨다.
  4. 냉매의 증발이 왕성해짐으로서 냉동능력을 증가시킨다.
(정답률: 76%)
  • 액관에서 발생한 플래시 가스는 팽창밸브를 통과하는 냉매 중 일부를 기체 상태로 만들어, 결과적으로 증발기로 유입되는 액체 냉매의 순환량을 감소시켜 냉동능력을 떨어뜨립니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 왕복동 압축기에서 -30~-70℃ 정도의 저온을 얻기위해서는 2단 압축 방식을 채용한다. 그 이유로 틀린 것은?

  1. 토출가스의 온도를 높이기 위하여
  2. 윤활유의 온도 상승을 피하기 위하여
  3. 압축기의 효율 저하를 막기 위하여
  4. 성적계수를 높이기 위하여
(정답률: 71%)

  • 정답은 1번: 토출가스의 온도를 높이기 위하여입니다.

    ​왕복동 압축기에서 2단 압축 방식을 채용하는 주요 목적은 압축비가 너무 커지는 것을 방지하여 시스템의 성능을 최적화하기 위함입니다    . 구체적인 이유는 다음과 같습니다.

    ​토출가스 온도 상승 방지 (1번이 틀린 이유): 압축비가 높으면 토출가스의 온도가 지나치게 상승합니다. 고온의 토출가스는 윤활유를 탄화시키거나 변질시켜 압축기 고장의 원인이 되므로, 2단 압축을 통해 토출가스 온도를 낮추는 것이 목적입니다. 따라서 온도를 높이는 것은 이유가 될 수 없습니다.

    ​윤활유의 온도 상승 방지: 토출가스 온도를 낮게 유지함으로써 실린더 벽면의 온도가 낮아지고, 그 결과 윤활유가 과열되어 분해되거나 탄화되는 것을 방지합니다.

    ​압축기의 효율 저하 방지: 압축비가 클수록 체적 효율이 급격히 떨어집니다. 2단 압축으로 각 단의 압축비를 낮추면 체적 효율이 향상되어 전체적인 운전 효율이 좋아집니다.

    ​성적계수(COP) 향상: 압축기의 압축 일을 줄이고 효율을 높임으로써 시스템 전체의 성적계수(COP)를 개선할 수 있습니다.

    ​따라서 토출가스의 온도를 낮추어야 하는 것이지, 높이는 것은 2단 압축의 목적과 반대되는 설명입니다.

  • 2단 압축 방식은 압축비를 분산시켜 토출가스의 온도를 낮추기 위해 채택합니다. 토출가스 온도를 낮춤으로써 윤활유의 탄화를 방지하고, 압축기 효율을 높여 성적계수를 향상시킬 수 있습니다.

    오답 노트
    토출가스의 온도를 높이기 위하여: 온도를 낮추는 것이 목적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 하루에 10ton의 얼음을 만드는 제빙장치의 냉동부하는? (단, 물의 온도는 20℃, 생산되는 얼음의 온도는 -5℃이며, 이 때 제빙장치의 효율은 0.8이다.)

  1. 36280kcal/h
  2. 46200kcal/h
  3. 53385kcal/h
  4. 73200kcal/h
(정답률: 47%)
  • 제빙 부하 계산 시 물의 냉각, 응고, 얼음의 냉각에 필요한 총 열량을 구한 뒤, 가동 시간과 효율로 나누어 시간당 부하를 산출합니다.
    ① [기본 공식]
    $$\text{냉동부하} = \frac{(m \times C_w \times \Delta T_1) + (m \times L) + (m \times C_i \times \Delta T_2)}{\text{시간} \times \text{효율}}$$
    ② [숫자 대입]
    $$\text{냉동부하} = \frac{(10000 \times 1 \times 20) + (10000 \times 80) + (10000 \times 0.5 \times 5)}{24 \times 0.8}$$
    ③ [최종 결과]
    $$\text{냉동부하} = 53385 \text{ kcal/h}$$

  • 20물(1)--->-0℃물(2)---->0℃얼음(3)--->-5℃얼음

    1)Q1=Gx Cx ΔT(20물(1)--->-0℃물(2))

    =10,000x1x(20-0))=200,000 [kcal/day]

    2)Q2=Gr=10,000x80=800,000 [kcal/day]

    3)Q3=Gx Cx ΔT(0℃얼음(3)--->-5℃얼음)

    =10,000x0.5x(0-(-5))=25,000[kcal/day]

    5) Q 토탈

    Qt=200,000+800,000+25,000/24x0.8

    =53,385 [kcal/h]

    마지막 최종문제 풀이시

    ※ 제빙장치 문제에서 효율을 주는경우 마지막에는 나누어주면되고 제조과정에서의 열손실을 주는경우 가산해야 하므로 곱해준다

profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 상태 A에서 B로 가역 단열변화를 할 때 상태변화로 옳은 것은? (단, S : 엔트로피, h : 엔탈피, T : 온도, P: 압력이다.)

  1. △S=0
  2. △h=0
  3. △T=0
  4. △P=0
(정답률: 66%)
  • 가역 단열변화는 외부와의 열 교환이 없고 마찰 등의 손실이 없는 과정으로, 엔트로피의 변화가 없는 등엔트로피 과정입니다.

    오답 노트
    비가역 단열변화: 엔트로피 증가
    등온변화: 온도 변화 없음
    등압변화: 압력 변화 없음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 스크롤 압축기에 관한 설명으로 틀린 것은?

  1. 인벌류트 치형의 두 개의 맞물린 스크롤의 부품이 선회운동을 하면서 압축하는 용적형 압축기이다.
  2. 토그 변동이 적고 압축요소의 미끄럼 속도가 늦다.
  3. 용량제어 방식으로 슬라이드 밸브방식, 리프트밸브 방식 등이 있다.
  4. 고정스크롤, 선회스크롤, 자전방지 커플링, 크랭크 축등으로 구성되어 있다.
(정답률: 56%)

  • 정답은 3번: 용량제어 방식으로 슬라이드 밸브방식, 리프트밸브 방식 등이 있다. 입니다.

    ​해당 설명은 스크롤 압축기가 아닌 **스크류 압축기(Screw Compressor)**에 대한 설명입니다. 스크롤 압축기의 주요 특징과 해당 보기의 해설은 다음과 같습니다.

    ​왜 3번이 틀렸나요?

    ​슬라이드 밸브 및 리프트 밸브 방식: 이 방식들은 주로 스크류 압축기의 용량 제어에 사용되는 대표적인 기계적 방식입니다.

    ​스크롤 압축기의 용량 제어: 스크롤 압축기는 기계적으로 슬라이드 밸브를

    설치하기가 구조상 어렵습니다. 따라서 주로 **인버터(회전수 제어)**를 이용하거나, 압축실의 가스를 우회시키는 바이패스(Bypass) 밸브 방식 등을 사용합니다.

    ​각 보기 상세 해설

    ​1번(옳음): 스크롤 압축기는 고정된 '고정 스크롤'과 그 안에서 회전하는 '선회 스크롤'이 맞물려 인벌류트(Involute) 곡선을 따라 이동하며 압축실의 체적을 서서히 줄여나가는 용적형 압축기입니다.

    ​2번(옳음): 흡입, 압축, 토출 과정이 연속적으로 일어나므로 토크 변동이 매우 적고 진동 및 소음이 작습니다. 또한 부품 간의 미끄럼 속도가 상대적으로 낮아 마모가 적은 편입니다.

    ​4번(옳음): 스크롤 압축기의 핵심 부품은 고정 스크롤, 선회 스크롤, 그리고 선회 스크롤이 회전만 할 수 있게 잡아주는 자전방지 커플링(Oldham ring), 회전력을 전달하는 크랭크축 등으로 구성됩니다.

    ​시험 준비하시느라 고생이 많으십니다! 스크류 압축기와 스크롤 압축기의 용량 제어 방식 차이는 자주 출제되는 포인트이니 꼭 구분해서 기억해 두세요

  • 슬라이드 밸브 방식과 리프트 밸브 방식은 스크롤 압축기가 아닌 스크류 압축기의 용량제어 방식입니다.

    오답 노트
    인벌류트 치형의 선회운동, 적은 토그 변동, 고정/선회 스크롤 및 크랭크 축 구성은 모두 스크롤 압축기의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 고온가스에 의한 제상 시 고온가스의 흐름을 제어하기 위해 사용되는 것으로 가장 적절한 것은?

  1. 모세관
  2. 전자밸브
  3. 체크밸브
  4. 자동팽창밸브
(정답률: 71%)

  • 34번 문제의 정답은 전자밸브입니다.

    ​냉동 시스템에서 고온가스 제상(Hot Gas Defrost) 방식의 원리와 각 부품의 역할을 정리해 드립니다.

    ​고온가스 제상 시스템의 핵심 부품

    ​냉동기 증발기에 서리(성에)가 끼면 냉각 효율이 급격히 떨어집니다. 이때 압축기에서 나오는 고온·고압의 냉매 가스를 증발기로 직접 보내 서리를 녹이는 것이 고온가스 제상입니다.

    ​전자밸브 (Solenoid Valve): 전기적 신호에 의해 통로를 열고 닫는 역할을 합니다. 제상 타이머가 작동하면 평소 냉매가 흐르던 경로는 차단하고, 고온가스가 증발기로 흐르도록 바이패스(Bypass) 관로의 전자밸브를 개방하여 흐름을 제어합니다.


    ​체크밸브 (Check Valve)    : 냉매가 한쪽 방향으로만 흐르게 하고 역류를 방지하는 역할을 합니다. 고온가스 제상 시 가스가 원하지 않는 방향으로 흘러가지 않도록 보조적인 역할을 할 수 있으나, 주된 '제어' 장치는 아닙니다.

    ​오답 분석

    ​모세관: 소형 냉동기에서 냉매를 팽창시켜 온도를 낮추는 교축 작용을 하는 장치입니다. 흐름을 능동적으로 제어(On/Off)할 수 없습니다.

    ​자동팽창밸브: 증발기 내의 압력을 일정하게 유지하기 위해 냉매량을 조절하는 팽창 장치입니다. 제상 시 가스의 경로를 변경하는 용도가 아닙니다.

    ​고온가스 제상은 전열 히터를 사용하는 방식보다 효율이 좋고 제상 시간이 짧아 대형 냉동 시설이나 산업용 공조 시스템에서 자주활용되는 방식입니다.

  • 전자밸브는 전기적 조작을 통해 밸브 본체를 자동으로 개폐하여 유량을 제어하는 장치이므로, 고온가스의 흐름을 제어하는 제상 작업에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 냉동장치의 운전 중에 저압이 낮아질 때 일어나는 현상이 아닌 것은?

  1. 흡입가스 과열 밑 압축비 증대
  2. 증발온도 저하 및 냉동능력 증대
  3. 흡입가스의 비체적 증가
  4. 성적계수 저하 및 냉매순환량 감소
(정답률: 72%)
  • 저압(증발압력)이 낮아지면 증발온도가 저하되고 압축비가 상승합니다. 이로 인해 플래시 가스 발생량이 많아져 냉동능력은 오히려 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 냉동기의 안전장치와 가장 거리가 먼 것은?

  1. 가용전
  2. 안전밸브
  3. 핫 가스장치
  4. 고,저압 차단스위치
(정답률: 72%)
  • 핫 가스장치는 안전장치가 아니라, 공기 냉각용 증발기에서 발생한 성에(적상)를 제거하기 위해 사용하는 제상장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 응축기에 대한 설명으로 틀린 것은?

  1. 응축기는 압축기에서 토출한 고온가스를 냉각시킨다.
  2. 냉매는 응축기에서 냉각수에 의하여 냉각되어 압력이 상승한다.
  3. 응축기에는 불응축가스가 잔류하는 경우가 있다.
  4. 응축기 냉각관의 수측에 스케일이 부착되는 경우가 있다.
(정답률: 58%)

  • 정답은 2번: 냉매는 응축기에서 냉각수에 의하여 냉각되어 압력이 상승한다. 입니다.

    ​해당 설명은 틀렸습니다. 응축기에서의 주요 작용을 명확히 이해하시면 쉽게 구분할 수 있습니다.

    ​왜 2번이 틀렸나요?

    ​냉동 사이클에서 압력의 변화는 응축기가 아닌 압축기에서 일어납니다.

    ​응축기 내의 압력: 냉매는 응축기를 통과하면서 냉각수(또는 공기)에 열을 빼앗겨 상태 변화(기체→액체)를 일으키지만, 압력은 일정하게 유지됩니다. (실제로는 배관 마찰 등으로 인해 약간의 압력 강하가 발생할 수는 있으나, 압력이 상승하지는 않습니다.)

    ​압축기: 여기서 냉매 가스를 압축하여 압력을 높이고 고온·고압 상태로 만듭니다.

    ​1번 (옳음): 응축기의 핵심 역할입니다. 압축기에서 나온 고온·고압의 가스 냉매가 응축기를 지나며 주변 냉각 매체(물 또는 공기)와 열교환을 하여 응축(액화)됩니다.

    ​3번 (옳음): 응축기에 공기와 같은 불응축가스가 섞여 들어가면 냉매의 응축을 방해하고 전열 면적을 감소시켜 응축 압력을 비정상적으로 높입니다. 이를 방지하기 위해 퍼지 장치를 사용하기도 합니다.

    ​4번 (옳음): 수냉식 응축기의 경우 냉각수에 포함된 미네랄 성분 등이 관 내부에 쌓여 스케일을 형성합니다. 스케일은 열전달을 방해하는 절연체 역할을 하여 냉동 효율을 크게 떨어뜨리므로 주기적인 청소가 필요합니다.

    ​시험 공부하시면서 응축기와 압축기의 역할을 구분하는 것은 아주 중요한 기초입니다

  • 응축기는 고온·고압의 가스 냉매를 냉각시켜 액화시키는 장치로, 냉각 과정에서 압력은 일정하게 유지되거나 낮아지며 상승하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 냉동장치의 부속기기에 관한 설명으로 옳은 것은?

  1. 드라이어 필터는 프레온 냉동장치의 흡입배관에 설치해 흡입증기 중의 수분과 찌꺼기를 제거한다.
  2. 수액기의 크기는 장치내의 냉매순환량만으로 결정한다.
  3. 운전 중 수액기의 액면계에 기포가 발생하는 경우는 다량의 불응축가스가 들어있기 때문이다.
  4. 프레온 냉매의 수분 용해도는 작으므로 액 배관 중에 건조기를 부착하면 수분제거에 효과가 있다.
(정답률: 47%)
  • 프레온 냉매는 수분 용해도가 매우 낮기 때문에 액 배관에 건조기(드라이어)를 설치하여 수분을 제거하는 것이 매우 효과적입니다.

    오답 노트
    드라이어 필터는 흡입배관이 아닌 팽창밸브 직전의 고압액관에 설치함
    수액기의 크기는 냉매순환량뿐만 아니라 기본적으로 냉매충전량을 수용할 수 있어야 함
    액면계 기포 발생은 불응축가스보다는 과냉각 불충분이나 냉매 부족이 주원인임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 일반적으로 냉동 운송설비 중 냉동자동차를 냉각장치 및 냉각방법에 따라 분류할 때 그 종류로 가장 거리가 먼 것은?

  1. 기계식 냉동차
  2. 액체질소식 냉동차
  3. 헬륨냉동식 냉동차
  4. 축냉식 냉동차
(정답률: 66%)

  • 정답은 3번: 헬륨냉동식 냉동차입니다.

    ​냉동자동차의 냉각 방식 분류에 헬륨냉동식은 포함되지 않습니다. 헬륨은 극저온(절대영도에 가까운 온도)을 얻기 위한 특수 목적(예: 초전도체 냉각, 연구용)에 주로 사용되며, 일반적인 식품이나 화물 운송용 냉동차에는 사용하지 않습니다.

    ​냉동자동차의 주요 냉각 방식

    ​시험에서 자주 등장하는 내용이므로 각 방식의 특징을 간략히 정리해 두시면 좋습니다.

    ​기계식 냉동차 (Mechanical): 압축기, 응축기, 증발기 등으로 구성된 일반적인 냉동 사이클을 이용합니다. 가장 널리쓰이며 온도 조절이 정밀하다는 장점이 있습니다.


    ​액체질소식 냉동차 (Cryogenic): 액체질소(-196^\circ\text{C})가 기화할 때 흡수하는 기화열을 이용하여 냉각합니다. 구조가 간단하고 소음이 없으며 냉각 속도가 빠르지만, 액체질소를 주기적으로 보충해야 합니다.

    ​축냉식 냉동차 (Eutectic): 미리 냉매나 축냉제(Eutectic plate)를 얼려두었다가 운행 중에 그 냉기를 방출하는 방식입니다. 주로 단거리 배달 차량에 사용되며, 운행 중 동력이 필요 없어 조용합니다.

    ​공부하시는 범위에서 냉동 운송 설비의 종류는 이 세 가지를 기본으로 기억하시면 충분합니다!

  • 냉동자동차는 냉각 방식에 따라 기계식, 액체질소식, 축냉식, 다온도대식으로 분류하며, 헬륨냉동식은 일반적인 냉동 운송설비 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 비열에 관한 설명으로 옳은 것은?

  1. 비열이 큰 물질일수록 빨리 식거나 빨리 더워진다.
  2. 비열의 단위는 kJ/kg 이다
  3. 비열이란 어떤 물질 1kg을 1℃ 높이는데 필요한 열량을 말한다.
  4. 비열비는 정압비열/정적비열로 표시되며 그 값은 R-22가 암모니아 가스보다 크다.
(정답률: 77%)

  • 정답은 3번: 비열이란 어떤 물질 1kg을 1℃ 높이는데 필요한 열량을 말한다. 입니다.

    ​비열(Specific Heat)의 정의를 정확히 묻는 문제로, 냉동공학의 기초가 되는 매우 중요한 개념입니다. 각 보기에 대한 상세 설명은 다음과 같습니다.

    ​왜 3번이 옳은가요?

    ​비열은 어떤 물질 1kg의 온도를 1℃(또는 1K) 높이는 데 필요한 열량을 말하며, 단위는 주로 kJ/(kg \cdot ^\circ C) 또는 $kJ/(kg \cdot K)$를 사용합니다.

    ​오답 상세 해설

    ​1번(틀림): 비열이 클수록 온도 변화를 일으키는 데 더 많은 에너지가 필요하므로, 데워지는 데도 오래 걸리고 식는 데도 오래 걸립니다. (즉, 온도 변화가 더딥니다.)

    ​2번(틀림): 비열의 단위는 $kJ/(kg \cdot ^\circ C)$입니다. 제시된 kJ/kg은 에너지의 양(비엔탈피 등)을 나타내는 단위로, 온도 변화를 설명할 수 없습니다.

    ​4번(틀림): 비열비(\kappa = C_p/C_v)의 정의는 맞지만, 값의 크기 비교가 잘못되었습니다. 암모니아(NH_3)는 분자량이 작아 비열비가 약 1.31 정도로 큰 편이지만, R-22는 분자량이 커서 비열비가 약 1.18 정도로 작습니다. 따라서 "R-22가 암모니아보다 크다"는 설명은 틀린 내용입니다.

    ​비열과 관련된 개념은 냉동 사이클 내에서의 열량 계산 시 항상 기본이 되는 내용이니 꼭 숙지해 두시기 바랍니다.

  • 비열의 정의는 어떤 물질 $1\text{kg}$의 온도를 $1\text{℃}$ 높이는 데 필요한 열량을 의미합니다.

    오답 노트
    비열이 큰 물질일수록 빨리 식거나 빨리 더워진다: 비열이 작은 물질일수록 온도 변화가 빠릅니다.
    비열의 단위는 $\text{kJ/kg}$이다: $\text{kcal/kg}\cdot\text{℃}$ 또는 $\text{kJ/kg}\cdot\text{K}$ 단위를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 배관일반

41. 배수설비에 대한 설명으로 옳은 것은?

  1. 소규모 건물에서의 빗물 수직관을 통기관으로 사용 가능하다.
  2. 회로 통기방식에서 통기되는 기구의 수는 9개 이상으로 한다.
  3. 배수관에 트랩의 봉수를 보호하기 위해 통기관을 설치한다.
  4. 배수트랩의 봉수깊이는 5~10mm 정도가 이상적이다.
(정답률: 64%)
  • 통기관은 배수관 내의 기압을 조절하여 트랩의 봉수가 파괴되는 것을 방지하고 봉수를 보호하기 위해 설치합니다.

    오답 노트
    소규모 건물에서의 빗물 수직관을 통기관으로 사용 가능하다: 사용 불가능합니다.
    회로 통기방식에서 통기되는 기구의 수는 9개 이상으로 한다: 2~8개의 기구 트랩을 일괄 통기하는 방식입니다.
    배수트랩의 봉수깊이는 5~10mm 정도가 이상적이다: 5~10cm가 이상적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 고가탱크 급수방식의 특징에 관한 설명으로 틀린 것은?

  1. 항상 일정한 수압으로 급수할 수 있다.
  2. 수압의 과대 등에 따른 밸브류 등 배관 부속품의 파손이 적다.
  3. 취급이 비교적 간단하고 고장이 적다.
  4. 탱크는 기밀 제작이므로 값이 싸진다.
(정답률: 78%)
  • 고가탱크 급수방식은 옥상에 고가수조와 저수조를 모두 설치해야 하므로 설비비가 비싸지며, 수질 오염의 염려가 큰 방식입니다. 따라서 탱크가 기밀 제작되어 값이 싸진다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 급탕배관 시공 시 고려할 사항이 아닌 것은?

  1. 배관 구배
  2. 관의 신축
  3. 배관재료의 선택
  4. 청소구의 설치장소
(정답률: 78%)
  • 급탕배관 시공 시에는 배관 구배, 관의 신축, 배관재료의 선택 등을 중요하게 고려해야 합니다.

    오답 노트
    청소구의 설치장소: 청소구는 급탕배관이 아닌 배수관에 설치하는 항목입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 통기관의 종류가 아닌 것은?

  1. 각개 통기관
  2. 루프 통기관
  3. 신정 통기관
  4. 분해 통기관
(정답률: 76%)
  • 통기관의 종류에는 각개 통기관, 루프 통기관, 신정 통기관, 도피 통기관, 결합 통기관, 습윤 통기관 등이 있습니다. 따라서 분해 통기관은 통기관의 종류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 증기난방의 단관 중력 환수식 배관에서 증기와 응축수가 동일한 방향으로 흐르는 증기관순류관의 구배로 적당한 것은?

  1. 1/50~1/100
  2. 1/100~1/200
  3. 1/150~1/250
  4. 1/200~1/300
(정답률: 61%)
  • 증기난방의 수평주관 구배는 흐름 방향에 따라 결정됩니다. 증기와 응축수가 동일한 방향으로 흐르는 상향 공급식(순류관)의 경우 1/100 ~ 1/200의 구배를 적용합니다.

    오답 노트
    1/50 ~ 1/100: 하향 공급식(역류관)일 때 적용하는 구배임
  • 단관 중력 환수식
    1)햐향 공급관(순류관,순구배): 1/100~1/200
    2)상향 공급관(역류식,역구배):1/50~1/100
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 무기질 보온재가 아닌 것은?

  1. 암면
  2. 펠트
  3. 규조토
  4. 탄산마그네슘
(정답률: 70%)
  • 무기질 보온재에는 암면, 규조토, 탄산마그네슘, 석면, 펄라이트 등이 포함됩니다.

    오답 노트
    펠트: 유기질 보온재에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 네오프렌 패킹을 사용하기에 가장 부적절한 배관은?

  1. 15℃의 배수배관
  2. 60℃의 급수배관
  3. 100℃의 급탕배관
  4. 180℃의 증기배관
(정답률: 77%)

  • 47번 문제의 정답은 180℃의 증기배관입니다.

    ​배관 재료의 특성과 사용 한계 온도를 파악하는 것이 중요한 문제입니다. 네오프렌(Neoprene)의 성질을 기준으로 설명해 드릴게요.

    ​네오프렌(Neoprene) 패킹의 특징

    ​네오프렌은 합성고무의 일종으로, 천연고무에 비해 내열성, 내유성, 내노화성이 뛰어난 재료입니다. 하지만 고무 소재인 만큼 열에 견딜 수 있는 한계가 명확합니다.

    ​내열 한도    : 일반적으로 네오프렌 패킹은 약 100~120℃ 정도가 사용 가능한 한계온도입니다.


    ​적용 가능 범위    : 15℃ 배수, 60℃ 급수, 그리고 100℃ 내외의 급탕배관까지는 변형 없이 견딜 수 있어 패킹으로 사용이 가능합니다.

    ​180℃ 증기배관의 위험성: 180℃에 달하는 고온의 증기(Steam) 배관에 고무계 패킹을 사용하면 패킹이 경화(딱딱해짐)되거나 녹아서 기밀 유지 기능을 상실하게 됩니다. 이로 인해 증기가 누설될 위험이 매우 큽니다.

    ​고온 증기배관에는 무엇을 쓰나요?

    ​180℃ 이상의 증기배관에는 고온과 고압에 견딜 수 있는 **비석면 가스켓(Non-asbestos Gasket)**이나 메탈 가스켓(Spiral Wound Gasket) 등을 주로 사용합니다.

  • 네오프렌 패킹의 사용 가능 온도 범위는 $-46$ ~ $121^{\circ}C$입니다. 따라서 $180^{\circ}C$의 증기배관은 허용 온도 범위를 초과하므로 사용하기에 부적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 암모니아 냉동설비의 배관으로 사용하기에 가장 부적절한 배관은?

  1. 이음매 없는 동관
  2. 저온 배관용 강관
  3. 배관용 탄소강 강관
  4. 배관용 스테인리스 강관
(정답률: 82%)
  • 암모니아는 구리 및 구리 합금을 부식시키는 성질이 매우 강하므로, 이음매 없는 동관은 암모니아 냉동설비의 배관으로 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 도시가스 입상 관에 설치하는 밸브는 바닥으로부터 몇 m 범위에 설치해야 하는가? (단, 보호 상자에 설치하는 경우는 제외한다.)

  1. 0.5m이상 1m이내
  2. 1m이상 1.5m이내
  3. 1.6m이상 2m이내
  4. 2m이상 2.5m이내
(정답률: 69%)
  • 도시가스 입상 관에 설치하는 밸브는 사용자의 조작 편의성과 안전을 위해 바닥으로부터 1.6m 이상 2m 이내의 범위에 설치해야 합니다.

  • 도시가스 입상 관에 설치하는 밸브는 바닥으로부터

    1.6m 이상 2m 이내의 범위에 설치해야 한다

    (보호상자에 설치하는 경우는 제외)

    ​사용자가 쉽게 밸브를 조작할 수 있으면서도, 보행자가 무의식적으로 부딪히거나 어린아이들의 장난에 의한 파손 또는 오조작을 방지하기 위해 이 높이로 규정하고 있습니다.


profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 유체를 일정방향으로만 흐르게 하고 역류하는 것을 방지하기 위해 설치하는 밸브는?

  1. 3방 밸브
  2. 안전 밸브
  3. 게이트 밸브
  4. 체크 밸브
(정답률: 81%)
  • 체크 밸브는 유체를 한쪽 방향으로만 흐르게 하고, 반대 방향으로 역류하는 것을 물리적으로 차단하기 위해 설치하는 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 강관 접합법으로 틀린 것은?

  1. 나사접합
  2. 플랜지접합
  3. 압축접합
  4. 용접접합
(정답률: 75%)

  • 51번 문제의 정답은 압축접합입니다.
    ​이 문제는 **강관(Steel Pipe)**의 일반적인 접합 방식이 아닌 것을 찾는 문제입니다. 각 접합법의 특징을 강관과 연결 지어 설명해 드릴게요.

    나사접합 (Threaded Joint):
    ​강관 접합 중 가장 일반적인 방법입니다. 관 끝에 나사를 깎아 이음쇠(엘보, 티 등)와 체결합니다. 주로 50A 이하의 비교적 가는 강관에 사용됩니다.

    플랜지접합 (Flange Joint):

    관 끝에 플랜지를 부착하고 가스켓을 사이에 둔 뒤 볼트/너트로 조이는 방식입니다. 기기와의 연결부나 추후 해체가 필요한 구간에 주로 사용됩니다.

    용접접합 (Welded Joint):
    ​관과 관을 직접 녹여 붙이는 방식입니다. 강도가 높고 누수 우려가 적어 고압 배관이나 구경이 큰 강관 접합에 필수적입니다.

    압축접합 (Compression Joint):
    ​틀린 답인 이유: 압축접합은 주로 **스테인리스강관(두께가 얇은 배관)**이나 동관, 몰코 배관 등에 사용되는 방식입니다. 일반적인 탄소강관(강관)은 관벽이 두껍고 재질이 단단하여 전용 툴로 눌러서 접합하는 압축 방식을 사용하지 않습니다.


    ​강관: 나사접합, 용접접합, 플랜지접합

     -벽 두께가 두껍고 재질이 단단함



    ​스테인리스 강관(얇은 것): 압축접합(프레스접합), 확관접합




    ​동관: 솔더링(납땜), 플레어접합, 압축접합

    요약: 강관 접합의 3대 요소
    ​강관 접합이라고 하면 보통 나사, 플랜지, 용접 세 가지를 떠올리시면 시험 문제를 푸실 때 훨씬 수월합니다.

  • 강관의 접합법으로는 나사접합, 플랜지접합, 용접접합 등이 사용됩니다.

    오답 노트
    압축접합: 주로 동관 접합에 사용되는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 압력탱크식 급수방법에서 압력탱크 설계요소로 가장 거리가 먼 것은?

  1. 필요 압력
  2. 탱크의 용적
  3. 펌프의 양수량
  4. 펌프의 운전방법
(정답률: 77%)

  • ​왜 '펌프의 운전방법'은 거리가 먼가요?

    ​펌프의 운전방법은 설계 단계에서 탱크의 물리적 크기나 압력을 결정하는 수치가 아니라, 시스템을 구축한 뒤에 어떻게 작동시킬 것인가에 대한 운영 방식(예: 압력 스위치에 의한 On/Off 제어 등)에 해당합니다.

    ​물론 실무에서는 운전 방식에 따라 탱크 용량을 가감하기도 하지만, 공학적인 **'설계 요소'**를 묻는 문제에서는 직접적인 계산 데이터가 되는 압력, 용적, 양수량을 우선순위로 둡니다.

    ​TIP: 압력탱크 용량 계산식에서 핵심 변수가 무엇인지 떠올려 보시면 쉽습니다. (최고/최저 압력, 펌프의 시간당 급수 횟수, 최대 급수량 등)

  • 압력탱크식 급수방법의 설계 시에는 시스템에 필요한 압력, 탱크의 적정 용적, 그리고 펌프가 공급해야 할 양수량이 핵심 설계 요소로 고려됩니다. 펌프의 운전방법은 설계 요소보다는 운영 및 관리 영역에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 압축공기 배관시공 시 일반적인 주의사항으로 틀린 것은?

  1. 공기 공급배관에는 필요한 개소에 드레인용 밸브를 장착한다.
  2. 주관에서 분기관을 취출할 때에는 관의 하단에 연결하여 이물질 등을 제거한다.
  3. 용접개소를 가급적 적게 하고 라인의 중간 중간에 여과기를 장착하여 공기 중에 섞인 먼지 등을 제거한다.
  4. 주관 및 분기관의 관 끝에는 과잉의 압력을 제거하기 위한 불어내기(blow)용 게이트 밸브를 설치한다.
(정답률: 58%)
  • 압축공기 배관 시 주관에서 분기관을 취출할 때는 관 하단이 아닌 관의 상부에 연결해야 합니다. 이는 배관 하부에 고이는 응축수나 이물질이 분기관으로 유입되는 것을 방지하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 캐비테이션 현상의 발생조건으로 옳은 것은?

  1. 흡입양정이 작을 경우 발생한다.
  2. 액체의 온도가 낮을 경우 발생한다.
  3. 날개차의 원주속도가 작을 경우 발생한다.
  4. 날개차의 모양이 적당하지 않을 경우 발생한다.
(정답률: 76%)

  • 4번 문제의 정답은 **"날개차의 모양이 적당하지 않을 경우 발생한다."**입니다.

    ​**캐비테이션(Cavitation, 공동현상)**은 펌프 내부의 압력이 당시 액체 온도의 포화증기압보다 낮아질 때 기포가 발생하는 현상입니다. 각 보기의 내용을 분석해 드릴게요.

    ​보기 분석 및 오답 정정

    ​날개차(임펠러)의 모양이 적당하지 않을 경우 발생한다. (정답):

    임펠러의 설계가 부적절하거나 표면이 매끄럽지 못하면 유체의 흐름에 와류가 생기고 국부적으로 압력이 급격히 낮아지는 부분이 생겨 기포(공동)가 형성되기 쉽습니다.

    ​흡입양정이 작을 경우 발생한다. (오답):

    반대로 흡입양정이 너무 클 경우

    발생합니다. 펌프가 물을 너무 높이 끌어올려야 하면 흡입관 내의 압력이 크게 떨어져 기포가 발생하게 됩니다.

    ​액체의 온도가 낮을 경우 발생한다. (오답):

    액체의 온도가 높을수록 발생하기 쉽습니다. 온도가 높으면 포화증기압이 높아져서 낮은 압력에서도 물이 쉽게 증발(비등)하기 때문입니다.

    ​날개차의 원주속도가 작을 경우 발생한다. (오답):

    날개차의 회전속도(원주속도)가 너무 빠를 때 발생합니다. 속도가 빨라지면 유속이 증가하고, 베르누이 원리에 의해 압력은 낮아지기 때문입니다.

    ​[캐비테이션 현상과 임펠러 손상]

    ​캐비테이션이 발생하면 소음과 진동이 심해지고, 기포가 터지면서 발생하는 충격파가 임펠러 표면을 깎아먹는 침식(Pitting) 현상을 일으킵니다.

    ​시설 관리 실무에서도 펌프에서 '자갈 굴러가는 소리'가 난다면 가장 먼저 의심해야 할 현상이죠. 시험 문제로는 발생 원인과 방지 대책(흡입양정을 작게 한다, 회전수를 낮춘다 등)이 자주 묶여서 나오니 함께 정리해두시면 좋습니다.

  • 캐비테이션(공동현상)은 액체의 압력이 포화증기압보다 낮아져 기포가 발생하는 현상으로, 날개차의 모양이 부적절하여 국부적으로 압력이 급격히 낮아질 때 발생합니다.

    오답 노트
    흡입양정: 양정이 클수록 발생 가능성 증가
    액체 온도: 온도가 높을수록 증기압이 높아져 발생 가능성 증가
    원주속도: 속도가 빠를수록 압력이 낮아져 발생 가능성 증가
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 건물의 시간당 최대 예상 급탕량이 2000kg/h 일때, 도시가스를 사용하는 급탕용 보일러에서 필요한 가스 소모량은? (단, 급탕온도 60℃, 급수온도 20℃, 도시가스 발열량 15000kcal/kg, 보일러 효율이 95%이며, 열손실 및 예열부하는 무시한다.)

  1. 5.6kg/h
  2. 6.6kg/h
  3. 7.6kg/h
  4. 8.6kg/h
(정답률: 37%)
  • 급탕에 필요한 열량을 계산한 후, 가스의 발열량과 보일러 효율을 고려하여 시간당 가스 소모량을 산출합니다.
    ① [기본 공식] $G = \frac{W \times (t_2 - t_1)}{H \times \eta}$
    ② [숫자 대입] $G = \frac{2000 \times (60 - 20)}{15000 \times 0.95}$
    ③ [최종 결과] $G = 5.6$ kg/h

  • η=G(h''-h')/(Gf.H)x100[%]

    위 공식에서 G(h''-h')=Q(정격출력)과 같고

    Q=Gx Cx ΔT이므로 아래의 공식으로 바꿔볼수 있다

    1)η=Q/(Gf.H)x100[%]

    2)η=GC ΔT/(Gf.H)x100[%]


    0.95=2000x1x(60-20)/(Gf)x15000

    Gf=2000x1x(60-20)/0.95x15000

    =5.61[kg/h]


profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 냉동장치의 안전장치 중 압축기로의 흡입압력이 소정의 압력 이상이 되었을 경우 과부하에 의한 압축기용 전동기의 위험을 방지하기 위하여 설치되는 밸브는?

  1. 흡입압력 조정밸브
  2. 증발압력 조정밸브
  3. 정압식 자동팽창밸브
  4. 저압측 플로트밸브
(정답률: 77%)

  • 56번 문제의 정답은 **흡입압력 조정밸브 (SPR, Suction Pressure Regulator)**입니다.

    ​이 장치는 압축기를 과부하로부터 보호하기 위한 필수적인 안전장치입니다.

    ​흡입압력 조정밸브 (SPR):

    압축기로 들어가는 흡입 가스의 압력이 설정값 이상으로 높아지지 않도록 제한합니다. 압력이 너무 높으면 압축기 전동기에 과부하가 걸려 모터가 탈 수 있기 때문에, 이를 방지하기 위해 설치합니다. 주로 부하 변동이 심한 시스템이나 초기 기동 시 압력이 급격히 오를 때 유용합니다.

    ​증발압력 조정밸브 (EPR):

    증발기 내의 압력(온도)이 일정 수준 이하로 떨어지지 않도록 유지합니다. 냉장고 안의 물건이 너무 차가워져서 얼어버리는 것을 방지하거나, 여러 대의 증발기를 각기 다른 온도로 운용할 때 사용합니다.

    ​정압식 자동팽창밸브 (AEV):

    증발기의 압력을 일정하게 유지하도록 냉매 공급량을 조절하는 팽창 장치입니다. 부하 변동에는 대응하기 어렵다는 단점이 있습니다.

    ​저압측 플로트밸브:

    만액식 증발기에서 액면의 높이에 따라 냉매 유량을 조절하는 밸브입니다.

    ​요약: 시험 문제 키워드

    ​"흡입압력이 너무 높을 때" + "전동기 과부하 방지" = 흡입압력 조정밸브

    ​"증발압력이 너무 낮아질 때" + "동결 방지" = 증발압력 조정밸브

  • 압축기로 들어오는 흡입압력이 일정 수준 이상으로 높아질 때, 전동기의 과부하 및 파손 위험을 방지하기 위해 압력을 조절하는 장치는 흡입압력 조정밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 2가지 종류의 물질을 혼합하면 단독으로 사용할 때 보다 더 낮은 융해온도를 얻을 수 있는 혼합제를 무엇이라고 하는가?

  1. 부취제
  2. 기한제
  3. 브라인
  4. 에멀션
(정답률: 75%)

  • ​주요 용어 정리

    ​기한제 (起寒劑):

    두 가지 이상의 물질을 섞었을 때, 화학적 반응이나 상태 변화(융해)가 일어나면서 주변의 열을 급격히 흡수하여 단독 물질보다 훨씬 낮은 온도를 만들어내는 혼합물입니다.

    ​예시: 얼음과 소금(NaCl)을 섞으면 소금이 얼음을 녹이면서(융해) 열을 뺏어가, 얼음 단독 온도(0°C)보다 훨씬 낮은 약 -21°C까지 온도를 낮출 수 있습니다.​

    ​부취제 (付臭劑):가스 누설 시 냄새로 바로 감지할 수 있도록 첨가하는 냄새 나는 물질입니다. (예: 도시가스의 마늘 냄새 성분인 에틸메르캅탄 등)

    ​브라인 (Brine):

    냉동 시스템에서 냉매에 의해 냉각되어, 피냉각 물체에 냉기를 전달하는 **2차 냉매(간접 냉매)**입니다. (예: 염화칼슘 수용액, 에틸렌글리콜 등)

    ​에멀션 (Emulsion):

    물과 기름처럼 서로 섞이지 않는 두 액체가 한쪽 액체 속에 미세한 입자로 분산되어 있는 상태를 말합니다.

    ​[기한제의 원리 삽화]

    ​요약: 시험 문제 키워드

    ​"혼합하면" + "더 낮은 온도(융해온도)" = 기한제

    ​"2차 냉매" = 브라인

    ​"가스 누설 감지" = 부취제

    ​냉동기 관련 자격증 시험에서 브라인과 기한제를 혼동하는 경우가 많은데, 브라인은 '열 전달 매체'이고 기한제는 '온도를 낮추기 위한 혼합물'이라는 차이점을 기억하시면 좋습니다.

  • 두 가지 이상의 물질을 혼합하여 단독으로 사용할 때보다 융해점(어는점)을 낮추는 물질을 기한제라고 합니다. 얼음에 소금을 뿌려 온도를 더 낮추는 원리가 대표적인 예입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 증기난방설비에 있어서 응축수 탱크에 모아진 응축수를 펌프로 보일러에 환수시키는 환수 방법은?

  1. 중력 환수식
  2. 기계 환수식
  3. 진공 환수식
  4. 지역 환수식
(정답률: 62%)
  • 응축수 탱크에 모인 응축수를 펌프를 이용하여 강제로 보일러에 되돌려 보내는 방식은 기계 환수식입니다.

    오답 노트
    중력 환수식: 펌프 없이 자체 중력으로 환수
    진공 환수식: 말단부에 진공펌프를 설치하여 환수
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 도면 표시기호는 어떤 방식인가?

  1. 5쪽짜리의 횡형 벽걸이 방열기
  2. 5쪽짜리의 종형 벽걸이 방열기
  3. 20쪽짜리의 길드 방열기
  4. 20쪽짜리의 대류 방열기
(정답률: 73%)

  • 올려주신 59번 문제의 정답은 5쪽짜리의 횡형 벽걸이 방열기입니다.

    ​도면 기호 해독 (분석)

    ​가장 윗부분의 '5': 방열기의 **쪽수(섹션 수)**를 의미합니다. 따라서 '5쪽짜리'가 됩니다.

    ​가운데의 'W-H': 방열기의 종류와 설치 방식을 나타냅니다.

    ​W (Wall): 벽걸이형(Wall-hung)을 의미합니다.

    ​H (Horizontal): 횡형(가로형)을 의미합니다. 만약 종형(세로형)이라면 **V (Vertical)**로 표시됩니다.

    ​아랫부분의 '20 x 20': 유입관과 유출관의 **관경(지름)**이 모두 20mm라는 뜻입니다.

    [방열기 도면 기호 표준 표기법]

    ​요약 가이드

    ​이 기호는 보통 원형이나 사각형을 3단으로 나누어 표시하며, 위에서부터 [쪽수] - [종류 및 설치방식] - [관경] 순서라는 것만 기억하시면 됩니다.

    ​W-H: 벽걸이 횡형 (Wall-hung Horizontal)

    ​W-V: 벽걸이 종형 (Wall-hung Vertical)

    실제 현장 도면에서도 이 기호가 보이면 "아, 여기 20미리 파이프가 들어가는 5쪽짜리 가로 벽걸이 방열기가 있구나"라고 바로 읽으실 수 있을 겁니다

  • 도면 기호 에서 상단의 숫자 5는 쪽수를, W-H는 벽걸이 횡형(Wall-Horizontal) 방식을 의미하므로 5쪽짜리의 횡형 벽걸이 방열기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 동일조건에서 열전도율이 가장 큰 관은?

  1. 알루미늄관
  2. 강관
  3. 동관
  4. 연관
(정답률: 76%)
  • 금속 재질별 열전도율은 은 > 동 > 알루미늄 > 철 > 납 순으로 높습니다. 따라서 제시된 보기 중 동관의 열전도율이 가장 큽니다.
  • 1)알루미늄관: 196[kcal/m h ℃]
    2)강관: 46[kcal/m h ℃]
    3)동관: 332[kcal/m h ℃]
    4)연관: 30[kcal/m h ℃]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전기제어공학

61. 공업 공정의 제어량을 제어하는 것은?

  1. 비율제어
  2. 정치제어
  3. 프로세스제어
  4. 프로그램제어
(정답률: 65%)
  • 공업 공정에서 발생하는 기계적 변위나 제어량을 조절하여 시스템을 운영하는 것을 프로세스제어라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 출력의 변동을 조정하는 동시에 목푯값에 정확히 추종하도록 설계한 제어계는?

  1. 추치 제어
  2. 안정 제어
  3. 타력 제어
  4. 프로세서 제어
(정답률: 74%)
  • 출력의 변동을 조정하면서 설정된 목푯값에 정확하게 따라가도록 설계된 제어 방식을 추치 제어라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 시퀀스 제어에 관한 설명 중 틀린 것은?

  1. 조합 논리회로도 사용된다.
  2. 시간 지연요소도 사용된다.
  3. 유접점 계전기만 사용된다.
  4. 제어결과에 따라 조작이 자동적으로 이행된다.
(정답률: 61%)
  • 시퀀스 제어의 구성 요소에 관한 문제입니다. 시퀀스 제어는 릴레이를 사용하는 유접점 제어뿐만 아니라, 반도체 소자를 사용하는 무접점 제어 방식도 모두 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 60Hz, 6극 3상 유도전동기의 전부하에 있어서의 회전수가 1164rpm이다. 슬립은 약 몇 %인가?

  1. 2
  2. 3
  3. 5
  4. 7
(정답률: 50%)
  • 동기속도와 실제 회전속도의 차이를 이용하여 슬립을 계산하는 문제입니다.
    ① [기본 공식] $s = \frac{N_s - N}{N_s}$
    ② [숫자 대입] $s = \frac{\frac{120 \times 60}{6} - 1164}{\frac{120 \times 60}{6}}$
    ③ [최종 결과] $s = 0.03 \times 100 = 3\%$
  • 동기속도(Ns)120f/P =120x60/6=1200[RPM]
    슬립: Ns-N / Ns X100
    =1200-1164/1200x100= 3%
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 입력으로 단위 계단함수 u(t)를 가했을 때, 출력이 그림과 같은 동작은?

  1. P 동작
  2. PD 동작
  3. PI 동작
  4. 2위치 동작
(정답률: 58%)
  • 단위 계단함수 입력에 대해 출력이 시간에 따라 일정하게 증가하는 램프(Ramp) 형태를 보이는 것은 적분 동작이 포함된 PI 동작의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 50Hz에서 회전하고 있는 2극 유도전동기의 출력이 20kW일 때 전동기의 토크는 약 몇 N·m 인가?

  1. 48
  2. 53
  3. 64
  4. 84
(정답률: 39%)
  • 전동기의 출력과 회전수를 이용하여 토크를 구하는 문제입니다. 먼저 동기속도를 구한 뒤 토크 공식을 적용합니다.
    ① [기본 공식] $T = \frac{60}{2\pi} \times \frac{P}{N}$
    ② [숫자 대입] $T = \frac{60}{2\pi} \times \frac{20000}{\frac{120 \times 50}{2}}$
    ③ [최종 결과] $T = 63.66 \approx 64$ N·m
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 운동계의 각속도 ω는 전기계의 무엇과 대응되는가?

  1. 저항
  2. 전류
  3. 인덕턴스
  4. 커패시턴스
(정답률: 69%)
  • 운동계와 전기계의 대응 관계를 묻는 문제입니다. 운동계의 각속도는 전기계의 전류와 대응됩니다.

    오답 노트
    저항: 회전마찰계수와 대응
    인덕턴스: 관성과 대응
    커패시턴스: 스프링 상수의 역수와 대응
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 반지름 1.5mm, 길이 2km인 도체의 저항이 32Ω이다. 이 도체가 지름이 6mm, 길이가 500m로 변할 경우 저항은 몇 Ω이 되는가?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 48%)
  • 도체의 저항은 길이에 비례하고 단면적에 반비례합니다. 반지름이 $1.5\text{mm}$에서 지름 $6\text{mm}$(반지름 $3\text{mm}$)로 2배 증가하면 단면적은 $2^2 = 4$배가 되고, 길이는 $2\text{km}$에서 $500\text{m}$로 $1/4$배가 됩니다.
    ① [기본 공식] $R_2 = R_1 \times \frac{L_2}{L_1} \times \frac{A_1}{A_2}$
    ② [숫자 대입] $R_2 = 32 \times \frac{1}{4} \times \frac{1}{4}$
    ③ [최종 결과] $R_2 = 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 그림의 선도 중 가장 임계 안정한 것은?

  1. A
  2. B
  3. C
  4. D
(정답률: 72%)
  • 임계 안정 상태는 근궤적이 허수축과 만나거나, 특성방정식의 근이 $s = -1 + j0$ 지점과 같이 안정과 불안정의 경계에 위치할 때를 의미합니다. 제시된 이미지에서 B 궤적이 해당 지점을 통과하므로 가장 임계 안정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 8Ω, 12Ω, 20Ω, 30Ω의 4개 저항을 병렬로 접속할 때 합성저항은 약 몇 Ω인가?

  1. 2.0
  2. 2.35
  3. 3.43
  4. 3.8
(정답률: 65%)
  • 여러 개의 저항이 병렬로 연결되었을 때의 합성저항은 각 저항의 역수의 합의 역수로 계산합니다.
    ① [기본 공식] $R = \frac{1}{\frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} + \frac{1}{R_4}}$
    ② [숫자 대입] $R = \frac{1}{\frac{1}{8} + \frac{1}{12} + \frac{1}{20} + \frac{1}{30}}$
    ③ [최종 결과] $R = 3.43$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 연료의 유량과 공기의 유량과의 관계 비율을 연소에 적합하게 유지하고자 하는 제어는?

  1. 비율제어
  2. 시퀀스제어
  3. 프로세서제어
  4. 프로그램제어
(정답률: 75%)
  • 연료와 공기의 유량 비율을 일정하게 유지하여 연소 효율을 최적화하고 안전성을 확보하는 제어 방식은 비율제어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

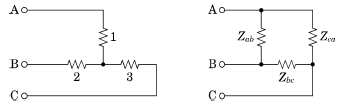

72. 그림과 같은 Y결선 회로와 등가인 △결선 회로의 Zab, Zbc, Zca값은?

(정답률: 64%)
  • Y결선 임피던스를 $\Delta$결선으로 변환할 때는 각 변의 임피던스가 인접한 두 Y결선 임피던스의 곱의 합을 마주보는 Y결선 임피던스로 나눈 값과 같습니다.
    ① [기본 공식] $Z_{ab} = \frac{Z_a Z_b + Z_b Z_c + Z_c Z_a}{Z_c}$
    ② [숫자 대입] $Z_{ab} = \frac{1 \times 2 + 2 \times 3 + 3 \times 1}{3} = \frac{11}{3}, Z_{bc} = \frac{11}{1} = 11, Z_{ca} = \frac{11}{2} = 5.5$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 회전중인 3상 유도전동기의 슬립이 1이 되면 전동기 속도는 어떻게 되는가?

  1. 불변이다.
  2. 정지한다.
  3. 무구속 속도가 된다.
  4. 동기속도와 같게 된다.
(정답률: 71%)
  • 유도전동기의 회전 속도는 동기속도에 $(1-s)$를 곱하여 결정됩니다.
    ① [기본 공식] $N = \frac{120f}{P}(1 - s)$
    ② [숫자 대입] $N = \frac{120f}{P}(1 - 1)$
    ③ [최종 결과] $N = 0$
    속도가 $0$이 되므로 전동기는 정지합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 그림과 같은 시스템의 등가 합성전달함수는?

  1. G1 + G2
  2. G1 / G2
  3. G1 - G2
  4. G1 ㆍ G2
(정답률: 75%)
  • 두 개의 블록이 직렬로 연결된 시스템의 전체 전달함수는 각 전달함수의 곱으로 계산합니다.

    따라서 등가 합성전달함수는 $G_1 \cdot G_2$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 단위 피드백계에서 C/R=1 즉, 입력과 출력이 같다면 전향전달함수 |G|의 값은?

  1. |G|=1
  2. |G|=0
  3. |G|=∞
  4. |G|=√2
(정답률: 52%)
  • 단위 피드백계의 전달함수 식에서 입력과 출력이 같아지기 위한 조건을 분석합니다.
    전달함수 식 $\frac{C}{R} = \frac{G}{1 + G} = 1$이 성립하려면 분모의 $1$이 무시될 만큼 $G$의 값이 매우 커야 합니다.
    따라서 $|G|=\infty$ 일 때 입력과 출력이 같아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 논리함수 X=A+AB를 간단히 하면?

  1. X=A
  2. X=B
  3. X=AㆍB
  4. X=A+B
(정답률: 69%)
  • 불 대수의 흡수 법칙을 적용하여 식을 단순화합니다.
    $$X = A + AB = A(1 + B) = A \times 1 = A$$
    따라서 결과는 $X=A$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 정현파 전파 정류 전압의 평균값이 119V이면 최댓값은 약 몇 V인가?

  1. 119
  2. 187
  3. 238
  4. 357
(정답률: 58%)
  • 정현파 전파 정류 전압의 평균값은 최댓값의 $0.637$배라는 원리를 이용합니다.
    ① [기본 공식] $V_{avg} = 0.637 \times V_{max}$
    ② [숫자 대입] $119 = 0.637 \times V_{max}$
    ③ [최종 결과] $V_{max} = 186.8$
  • 공식 Va=2/π Vm 여기서 Va는 평균값 Vm은 최대값
    2/π 를 계산하면 =0.637 이므로 아래와 같이 공식이 성립된다.
    1) Va= Vm x 0.637
    2) Vm=Va/0.637=119/0.637= 187 [V]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 전기력선의 기본 성질에 관한 설명으로 틀린 것은?

  1. 전기력선의 밀도는 전계의 세기와 같다.
  2. 전기력선의 방향은 그 점의 전계의 방향과 일치한다.
  3. 전기력선은 전위가 높은 점에서 낮은 점으로 향한다.
  4. 전기력선은 부전하에서 시작하여 정전하에서 그친다.
(정답률: 57%)
  • 전기력선은 항상 전위가 높은 곳에서 낮은 곳으로 향하는 성질이 있습니다. 따라서 정전하(+)에서 시작하여 부전하(-)에서 끝납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 ( ) 안의 ⓐ, ⓑ 에 대한 내용으로 옳은 것은?

  1. ⓐ 영점 ⓑ 극점
  2. ⓐ 극점 ⓑ 영점
  3. ⓐ 분지점 ⓑ 극점
  4. ⓐ 극점 ⓑ 분지점
(정답률: 64%)
  • 제어공학의 근궤적(Root Locus) 특성에 관한 문제입니다. 이미지 의 내용과 같이, 근궤적은 개루프 전달함수 $G(s)H(s)$의 극점(Pole)에서 출발하여 영점(Zero)에서 종착하는 성질을 가집니다. 따라서 ⓐ는 극점, ⓑ는 영점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 무효전력을 나타내는 단위는?

  1. VA
  2. W
  3. Var
  4. Wh
(정답률: 66%)
  • 전력의 종류에 따른 단위 구분 문제입니다. 무효전력의 단위는 Var를 사용합니다.

    오답 노트
    VA: 피상전력
    W: 유효전력
    Wh: 전력량
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
