1. 바닥 면적이 좁고 층고가 높은 경우에 적합한 공조기(AHU)의 형식은?

  1. 수직형
  2. 수평형
  3. 복합형
  4. 멀티존형
(정답률: 91%)
  • 공조기(AHU) 설치 시 바닥 면적이 협소하고 층고에 여유가 있는 경우에는 공간 효율을 높이기 위해 수직형 형식을 채택하는 것이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 저속덕트에 비해 고속덕트의 장점이 아닌 것은?

  1. 동력비가 적다.
  2. 덕트 설치 공간이 적어도 된다.
  3. 덕트 재료를 절약할 수 있다.
  4. 원격지 송풍에 적당하다.
(정답률: 81%)
  • 고속덕트는 풍속이 빠르기 때문에 덕트의 크기를 줄여 설치 공간과 재료비를 절약할 수 있고 원격지 송풍에 유리하지만, 마찰 손실이 커져 송풍 동력이 많이 소모되고 소음이 발생합니다.

    오답 노트
    동력비가 적다: 풍속 증가로 인한 압력 손실 증가로 동력비가 커짐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 결로현상에 관한 설명으로 틀린 것은?

  1. 건축 구조물 사이에 두고 양쪽에 수증기의 압력차가 생기면 수증기는 구조물을 통하여 흐르며, 포화온도, 포화압력 이하가 되면 응결하여 발생된다.
  2. 결로는 습공기의 온도가 노점온도까지 강하하면 공기 중의 수증기가 응결하여 발생된다.
  3. 응결이 발생되면 수증기의 압력이 상승한다.
  4. 결로방지를 위하여 방습막을 사용한다.
(정답률: 72%)
  • 수증기가 응결하여 액체(물)로 변하면 기체 상태일 때보다 공간을 적게 차지하므로 수증기의 분압(압력)은 감소하게 됩니다.

    오답 노트
    결로 원리: 노점온도 이하로 강하 시 발생
    방지책: 수증기 침투를 막는 방습막 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 패널복사 난방에 관한 설명으로 옳은 것은?

  1. 천정고가 낮은 외기 침입이 없을 때만 난방효과를 얻을 수 있다.
  2. 실내온도 분포가 균등하고 쾌감도가 높다.
  3. 증발잠열(기화열)을 이용하므로 열의 운반능력이 크다.
  4. 대류난방에 비해 방열면적이 적다.
(정답률: 87%)
  • 패널복사 난방은 복사열을 이용하여 실내 온도 분포를 균등하게 만들고 쾌감도를 높이는 효율적인 난방 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 실내의 거의 모든 부분에서 오염가스가 발생되는 경우 실 전체의 기류분포를 계획하여 실내에서 발생하는 오염 물질을 완전히 희석하고 확산시킨 다음에 배기를 행하는 환기방식은?

  1. 자연 환기
  2. 제3종 환기
  3. 국부 환기
  4. 전반 환기
(정답률: 85%)
  • 실내 전 영역에서 오염물질이 발생하는 경우, 전체적인 기류 분포를 계획하여 오염 물질을 완전히 희석하고 확산시킨 후 배기하는 방식을 전반 환기라고 합니다.

    오답 노트
    국부 환기: 오염원 근처에 후드를 설치하여 확산되기 전 빠르게 배기하는 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 공기설비의 열회수장치인 전열교환기는 주로 무엇을 경감시키기 위한 장치인가?

  1. 실내부하
  2. 외기부하
  3. 조명부하
  4. 송풍기부하
(정답률: 76%)
  • 전열교환기는 실내의 오염된 공기를 배출하고 외부의 신선한 공기를 도입할 때, 두 공기 흐름 사이의 열을 교환하여 외부 공기로 인해 발생하는 냉난방 부하인 외기부하를 줄여주는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 공기조화 방식에서 변풍량 유닛방식(VAV unit)을 풍량제어 방식에 따라 구분할 때, 공조기에서 오는 1차 공기의 분출에 의해 실내공기인 2차 공기를 취출하는 방식은 어느 것인가?

  1. 바이패스형
  2. 유인형
  3. 슬롯형
  4. 교축형
(정답률: 79%)
  • 유인형 방식은 공조기에서 공급되는 1차 공기의 분출력을 이용하여 실내의 2차 공기를 함께 끌어들여(유인하여) 실내로 급기하는 방식입니다.

    오답 노트
    교축형: 댐퍼 개도를 조절하여 풍량을 제어하는 일반적인 방식
    바이패스형: 필요한 풍량만 실내로 보내고 나머지는 천장 내로 바이패스시키는 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 보일러 동체 내부의 중앙 하부에 파형노통이 길이방향으로 장착되며 이 노통의 하부 좌우에 연관들을 갖춘 보일러는?

  1. 노통보일러
  2. 노통연관보일러
  3. 연관보일러
  4. 수관보일러
(정답률: 89%)
  • 노통연관보일러는 보일러 동체 내부에 커다란 노통이 있고, 그 주위에 작은 연관들이 배치되어 열효율을 높인 구조의 보일러입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 물·공기 방식의 공조방식으로서 중앙기계실의 열원설비로부터 냉수 또는 온수를 각 실에 있는 유닛에 공급하여 냉난방하는 공조방식은?

  1. 바닥취출 공조방식
  2. 재열방식
  3. 팬코일 방식
  4. 패키지 유닛방식
(정답률: 64%)
  • 팬코일 방식은 중앙기계실의 열원설비(냉동기, 보일러 등)로부터 냉수 또는 온수를 배관을 통해 각 실의 팬코일 유닛으로 공급하여 실내 공기와 강제 열교환시키는 공조방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 공조용으로 사용되는 냉동기의 종류로 가장 거리가 먼 것은?

  1. 원심식 냉동기
  2. 자흡식 냉동기
  3. 왕복동식 냉동기
  4. 흡수식 냉동기
(정답률: 83%)
  • 공조용 냉동기로는 원심식, 왕복동식, 흡수식 등이 사용되지만, 자흡식 냉동기라는 방식은 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다익형 송풍기의 송풍기 크기(No)에 대한 설명으로 옳은 것은?

  1. 임펠러의 직경(mm)을 60(mm)으로 나눈 값이다.
  2. 임펠러의 직경(mm)을 100(mm)으로 나눈 값이다.
  3. 임펠러의 직경(mm)을 120(mm)으로 나눈 값이다.
  4. 임펠러의 직경(mm)을 150(mm)으로 나눈 값이다.
(정답률: 83%)
  • 다익형(원심형) 송풍기의 크기 번호(No)는 임펠러의 직경(mm)을 $150\text{mm}$로 나눈 값으로 정의합니다.

    오답 노트
    임펠러의 직경을 $100\text{mm}$로 나누는 것은 축류형 송풍기의 기준입니다.
  • *송풍기의크기, 번호(No)
    1) 다익형 송풍기(No)=임펠라 직경[mm]/150
    2) 축류형 송풍기(No)=임펠라 직경[mm]/100
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 두께 20cm의 콘크리트벽 내면에 두께 5cm의 스티로폼 단열 시공하고, 그 내면에 두께 2cm의 나무판자로 내장한 건물 벽면의 열관류율은? (단, 재료별 열전도율(kcal/m ‧ h ‧ ℃)은 콘크리트 0.7, 스티로폼 0.03, 나무판자 0.15이고, 벽면의 표면 열전달률 (kcal/m2 ‧ h ‧ ℃)은 외벽 20, 내벽 8이다.)

  1. 0.31 kcal/m2 ‧ h ‧ ℃
  2. 0.39 kcal/m2 ‧ h ‧ ℃
  3. 0.41 kcal/m2 ‧ h ‧ ℃
  4. 0.44 kcal/m2 ‧ h ‧ ℃
(정답률: 59%)
  • 열관류율은 각 재료의 열저항(두께/열전도율)과 표면 열전달 저항의 합에 대한 역수로 계산합니다.
    ① [기본 공식] $K = \frac{1}{\frac{1}{h_o} + \sum \frac{d}{\lambda} + \frac{1}{h_i}}$
    (1 / (외벽열전달저항 + 각 재료 열저항 합 + 내벽열전달저항))
    ② [숫자 대입] $K = \frac{1}{\frac{1}{20} + \frac{0.2}{0.7} + \frac{0.05}{0.03} + \frac{0.02}{0.15} + \frac{1}{8}}$
    ③ [최종 결과] $K = 0.44$
    따라서 열관류율은 $0.44\text{ kcal/m}^2 \cdot \text{h} \cdot {}^{\circ}\text{C}$ 입니다.
  • 1. 열저항(R) 계산

    재료별 R = 두께 ÷ 열전도율

    콘크리트: 0.20 ÷ 0.7 = 0.286

    스티로폼: 0.05 ÷ 0.03 ≈ 1.667

    나무판자: 0.02 ÷ 0.15 ≈ 0.133

    외부 표면 저항: 1 ÷ 20 = 0.05

    내부 표면 저항: 1 ÷ 8 = 0.125



    ---

    2. 총 열저항(Rt)

    Rt = 모든 열저항의 합
    Rt = 0.05 + 0.286 + 1.667 + 0.133 + 0.125 = 2.261


    ---

    3. 열관류율(U) 계산

    U = 1 ÷ Rt = 1 ÷ 2.261 ≈ 0.442
  • *열관류율 계산식
    K=1/(1/a1+l1/ λ 1+l2/λ 2+l3/λ 3+1/a2)
    콘크리트 벽두께 :20cm(0.2m^2), 스티로폼:5cm (0.05m^2)
    내장목재판 두께: 2Cm(0.02m^2)

    외부공기막(1/20)콘크리트(0.2/0.7) 스티로폼(0.05 / 0.03)
    내장목재(0.02 / 0.15) 내부공기막(1/8)

    =1/(1/20+0.2/0.7+0.05/0.03+0.02/0.15+1/8
    =0.44[kcal/m^2h°C]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 1925kg/h의 석탄을 연소하여 10550kg/h의 증기를 발생시키는 보일러의 효율은? (단, 석탄의 저위발열량은 25271kJ/kg, 발생증기의 엔탈피는 3717kJ/kg, 급수엔탈피는 221kJ/kg으로 한다.)

  1. 45.8%
  2. 64.6%
  3. 70.5%
  4. 75.8%
(정답률: 53%)
  • 보일러 효율은 공급된 열량(석탄의 발열량) 대비 증기가 흡수한 열량의 비율로 계산합니다.
    ① [기본 공식] $\eta = \frac{G_s(h_2 - h_1)}{G_f \times H_l}$
    (증기발생량 $\times$ (증기엔탈피 - 급수엔탈피)) / (석탄량 $\times$ 저위발열량)
    ② [숫자 대입] $\eta = \frac{10550(3717 - 221)}{1925 \times 25271}$
    ③ [최종 결과] $\eta = 0.758$
    따라서 효율은 $75.8\%$ 입니다.
  • 1. 문제 정리

    석탄 사용량: 1925 kg/h

    석탄 발열량: 25271 kJ/kg

    증기 발생량: 10550 kg/h

    증기 엔탈피: 3717 kJ/kg

    급수 엔탈피: 221 kJ/kg



    ---

    2. 보일러 효율 공식

    보일러 효율 = (유효 열량 ÷ 총 투입 열량) × 100


    ---

    3. 열량 계산

    총 투입 열량 = 석탄 × 발열량
    = 1925 × 25271 = 48646475 kJ/h

    유효 열량 = 증기 발생량 × (증기엔탈피 - 급수엔탈피)
    = 10550 × (3717 − 221) = 10550 × 3496 = 36854800 kJ/h



    ---

    4. 효율 계산

    효율 = (36854800 ÷ 48646475) × 100 ≈ 75.8%
  • *보일러의 효율
    η=(G(h''-h')/Gƒ×HL)×100[%]
    η: 보일러의 효율
    h'':발생증기 엔탈피(Kj/kg)
    h':급수 엔탈피(Kj/kg)
    Gƒ: 사용연료량(kg/h)
    HL: 연료의 저위 발열량(Kj/kg)

    ※ 만약 급수엔탈피 대신 급수온도를 준다면
    h/kcal/kg=C(kcal/kg ℃) ΔT℃의 공식에 의해
    급수엔탈피를 구하게 되면 물의 비열이 1이므로
    온도와 엔탈피의 값이 같으므로 급수온도를 공식에
    넣어주면 된다
    η =(10,550 ×(3,717-221)/1,925 ×2,5271) ×100
    =75.8[%]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 냉방부하에서 현열만이 취득되는 것은?

  1. 재열 부하
  2. 인체 부하
  3. 외기 부하
  4. 극간풍 부하
(정답률: 71%)
  • 재열 부하는 이미 가습된 공기를 다시 가열하는 과정에서 발생하므로 상태 변화 없이 온도만 변하는 현열 부하에 해당합니다.

    오답 노트
    인체, 외기, 극간풍 부하: 현열과 잠열이 모두 포함됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 냉수코일의 설계법으로 틀린 것은?

  1. 공기흐름과 냉수흐름의 방향을 평행류로 하고 대수평균온도차를 작게 한다.
  2. 코일의 열수는 일반 공기 냉각용에는 4-8열(列)이 많이 사용된다.
  3. 냉수 속도는 일반적으로 1m/s 전후로 한다.
  4. 코일의 설치는 관이 수평으로 놓이게 한다.
(정답률: 74%)
  • 냉수코일 설계 시 열전달 효율을 극대화하기 위해서는 공기와 냉수의 흐름 방향을 서로 반대로 하는 역류 방식으로 설계하여 대수평균온도차를 크게 유지해야 합니다.
  • 냉수코일의 설계 원칙은 **공기와 냉수의 흐름을 ‘역류(counter flow)’**로 하는 것이 맞습니다.

    그 이유는 역류 방식이 대수평균온도차(∆Tlm)를 크게 해서 열전달 효율이 높아지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 가습장치의 가습방식 중 수분무식이 아닌 것은?

  1. 원심식
  2. 초음파식
  3. 분무식
  4. 전열식
(정답률: 76%)
  • 가습 방식은 수분을 직접 뿌려주는 수분무식과 열을 가해 증기를 만드는 증기식으로 나뉩니다. 전열식은 열을 가해 증발시키는 증기식 가습 방식에 해당합니다.

    오답 노트
    원심식, 초음파식, 분무식: 수분무식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 일반적으로 난방부하의 발생요인으로 가장 거리가 먼 것은?

  1. 일사 부하
  2. 외기 부하
  3. 기기 손실부하
  4. 실내 손실부하
(정답률: 69%)
  • 일사 부하는 태양 복사 에너지로 인해 실내 온도를 높이는 요인이므로, 난방 시에는 도움이 되지만 주로 냉방 부하를 증가시키는 요인으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 보일러의 종류에 따른 특징을 설명한 것으로 틀린것은?

  1. 주철제 보일러는 분해, 조립이 용이하다.
  2. 노통연관 보일러는 수질관리가 용이하다.
  3. 수관 보일러는 예열시간이 짧고 효율이 좋다.
  4. 관류 보일러는 보유수량이 많고 설치면적이 크다.
(정답률: 67%)
  • 관류 보일러는 드럼 없이 하나의 긴 관으로 구성되어 있어 보유 수량이 매우 적고, 구조가 콤팩트하여 설치 면적이 작다는 것이 핵심 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 겨울철 침입외기(틈새바람)에 의한 잠열부하(kcal/h)는? (단, Q는 극간풍량(m3/h)이며, to, tr은 각각 실외, 실내온도(℃), xo, xr 각각 실외, 실내 절대습도(kg/kg′)이다.)

  1. qL=0.24ㆍQㆍ(to-tr)
  2. qL=0.29ㆍQㆍ(to-tr)
  3. qL=539ㆍQㆍ(xo, xr)
  4. qL=717ㆍQㆍ(xo, xr)
(정답률: 74%)
  • 침입외기에 의한 잠열부하는 공기의 절대습도 차이와 공기 밀도를 고려하여 계산합니다. 공기 밀도 $1.2 \text{ kg/m}^3$와 증발잠열 $597 \text{ kcal/kg}$을 곱하여 산출합니다.
    ① [기본 공식] $q_L = 597 \times G \times (x_o - x_r)$
    ② [숫자 대입] $q_L = 597 \times (1.2 \times Q) \times (x_o - x_r)$
    ③ [최종 결과] $q_L = 717 \times Q \times (x_o - x_r)$
  • *극간풍(틈새바람)에 의한 손실량
    1) 현열부하qs =0.24ㆍGㆍ(t0-tr)
    =0.29ㆍQㆍ(t0-tr)
    1) 잠열부하qL =597.5ㆍGㆍ(X0-Xr)
    =717ㆍQㆍ(X0-Xr)

    ※극간 풍량:G[kg/h]=Q[m^3/h]×1.2[kg/m^3]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 시로코 팬의 회전속도가 N1에서 N2로 변화하였을 때, 송풍기의 송풍량, 전압, 소요동력의 변화 값은?

  1. ㉠ 278.9 ㉡ 628.4 ㉢ 4.1
  2. ㉠ 278.9 ㉡ 357.8 ㉢ 3.8
  3. ㉠ 628.9 ㉡ 402.8 ㉢ 3.8
  4. ㉠ 357.8 ㉡ 628.4 ㉢ 4.1
(정답률: 68%)
  • 송풍기의 회전속도 변화에 따른 송풍량, 전압, 소요동력의 변화는 각각 회전속도의 1제곱, 2제곱, 3제곱에 비례합니다.
    ① [기본 공식] $Q_2 = Q_1 \times \frac{N_2}{N_1}, \quad P_2 = P_1 \times (\frac{N_2}{N_1})^2, \quad W_2 = W_1 \times (\frac{N_2}{N_1})^3$
    ② [숫자 대입] $Q_2 = 199 \times \frac{632}{451}, \quad P_2 = 320 \times (\frac{632}{451})^2, \quad W_2 = 1.5 \times (\frac{632}{451})^3$
    ③ [최종 결과] $Q_2 = 278.9, \quad P_2 = 628.4, \quad W_2 = 4.1$
  • 1. 송풍량 Q₂ 계산

    Q₂ = Q₁ × (N₂ / N₁)
    = 199 × (632 / 451) ≈ 278.9 m³/min


    ---

    2. 정압 P₂ 계산

    P₂ = P₁ × (N₂ / N₁)²
    = 320 × (632 / 451)² ≈ 320 × 1.401² ≈ 628.4 Pa


    ---

    3. 소요동력 H₂ 계산

    H₂ = H₁ × (N₂ / N₁)³
    = 1.5 × (632 / 451)³ ≈ 1.5 × 2.738 ≈ 4.1 kW
  • 1. 송풍량 : Q₂ = (N₂ / N₁) × Q₁
    = (632 / 451) ×199 = 278.9 [m³/min]
    2. 정압 : P₂ = (N₂ / N₁)²× P₁
    = (632 / 451)²×320 = 628.4 [Pa]
    3. 소요동력 :H₂ = (N₂ / N₁)³×H₁
    = 1.5 × (632 / 451)³×1.5 = 4.1 [kW]

    ※ 송풍기 상사법칙
    =============================
    송 풍량 : Q₂ = (N₂ / N₁) × (D2/D1)^3 × Q₁
    정 * 압 : P₂ = (N₂ / N₁)²× (D2/D1)^2 × P₁
    소요동력 : L₂ = (N₂ / N₁)³× (D2/D1)^5 × L₁
    =============================
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 냉동공학

21. 증발식 응축기의 특징에 관한 설명으로 틀린 것은?

  1. 물의 소비량이 비교적 적다.
  2. 냉각수의 사용량이 매우 크다.
  3. 송풍기의 동력이 필요하다.
  4. 순환펌프의 동력이 필요하다.
(정답률: 59%)
  • 증발식 응축기는 냉각수의 증발 잠열을 이용하여 냉매를 응축시키므로, 일반 수냉식 응축기에 비해 냉각수 사용량이 매우 적은 것이 특징입니다.

    오답 노트
    냉각수의 사용량이 매우 크다: 증발 잠열을 이용하므로 사용량이 매우 적음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 응축기의 냉매 응축온도가 30℃, 냉각수의 입구수온이 25℃, 출구수온이 28℃일 때, 대수평균온도차(LMTD)는?

  1. 2.27℃
  2. 3.27℃
  3. 4.27℃
  4. 5.27℃
(정답률: 67%)
  • LMTD 계산 공식:

    LMTD = (ΔT₁ - ΔT₂) / ln(ΔT₁ / ΔT₂)

    ΔT₁ = 30 - 25 = 5

    ΔT₂ = 30 - 28 = 2


    따라서: LMTD = (5 - 2) / ln(5 / 2)
    ≈ 3 / ln(2.5)
    ≈ 3 / 0.916
    ≈ 3.27℃
  • 대수평균온도차(LMTD)는 두 지점의 온도 차이가 지수적으로 변할 때 사용하는 평균 온도차입니다.
    ① [기본 공식] $\text{LMTD} = \frac{(T_1 - t_1) - (T_1 - t_2)}{\ln \frac{T_1 - t_1}{T_1 - t_2}}$
    ② [숫자 대입] $\text{LMTD} = \frac{(30 - 25) - (30 - 28)}{\ln \frac{30 - 25}{30 - 28}}$
    ③ [최종 결과] $\text{LMTD} = 3.27$
  • *대수평균온도차 LMTD 계산 공식

    LMTD = (ΔT₁ - ΔT₂) / ln(ΔT₁ / ΔT₂)

    1) ΔT₁ = 30 - 25 = 5℃

    2) ΔT₂ = 30 - 28 = 2LMTD 계산 공식:

    3)LMTD = (ΔT₁ - ΔT₂) / ln(ΔT₁ / ΔT₂)
    LMTD = (5 - 2) / ln(5 / 2)
    = 3.27℃

    ※ 위와 같은 문제에서
    ΔT₁ 는 응축기와 냉각수 온도차중 고온이고
    ΔT₂ 는 응축기와 냉각수 온도차중 저온을 나타낸다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 무기질 브라인 중에 동결점이 제일 낮은 것은?

  1. CaCl2
  2. MgCl2
  3. NaCl
  4. H2O
(정답률: 74%)
  • 무기질 브라인 중 $\text{CaCl}_2$(염화칼슘)은 동결점이 약 $-55^{\circ}\text{C}$로 가장 낮아 저온 냉각에 유리합니다.

    오답 노트
    $\text{MgCl}_2$: 약 $-33.6^{\circ}\text{C}$
    $\text{NaCl}$: 약 $-21^{\circ}\text{C}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 카르노 사이클을 행하는 열기관에서 1사이클당 80kg‧ m의 일량을 얻으려고 한다. 고열원의 온도(T1)를 300℃, 1사이클당 공급되는 열량을 0.5kcal라고 할 때, 저열원의 온도(T2)와 효율(η)은?

  1. T2 = 85℃, η = 0.315
  2. T2 = 97℃, η = 0.315
  3. T2 = 85℃, η = 0.374
  4. T2 = 97℃, η = 0.374
(정답률: 52%)
  • 카르노 사이클의 효율은 얻은 일량을 공급 열량으로 나누어 구하며, 이를 통해 저열원의 온도를 산출할 수 있습니다.
    ① [기본 공식]
    $$\eta = \frac{W}{Q_h}, \quad T_2 = T_1(1 - \eta)$$
    ② [숫자 대입]
    $$\eta = \frac{80 \times \frac{1}{427}}{0.5}, \quad T_2 = (300 + 273)(1 - 0.374)$$
    ③ [최종 결과]
    $$\eta = 0.374, \quad T_2 = 85$$
  • 카르노 사이클 열효율 = ( 80 x 1/427) / 0.5 = 0.374
    T1 = 300 + 273 = 573
    η = T1 - T2 / T1
    0.374 = 573 - T2 / 573
    T2 = 358.698 - 273 =85.698
  • 열효율 공식:

    η = W / Q₁
    η = 784 / 2093 ≈ 0.374


    ---

    카르노 효율:

    η = 1 - (T₂ / T₁)
    0.374 = 1 - (T₂ / 573)
    T₂ = (1 - 0.374) × 573 = 358.2K = 85.2℃
  • 1) 카르노사이클의 열효율공식 η
    η =AW/Qh
    =80× 1/427/0.5=0.374
    2)저열원의 온도 T2
    η =T1-T2/T1에서 T2를 구하면
    T2=T1-ηT1
    =(300+273)-{0.374×(300+273)]
    =358[k]-273=85℃
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 열의 일당량은?

  1. 860 kg ㆍ m/kcal
  2. 1/860 kg ㆍ m/kcal
  3. 427 kg ㆍ m/kcal
  4. 1/427 kg ㆍ m/kcal
(정답률: 77%)
  • 열의 일당량은 열량 $1\text{ kcal}$가 일로 변환되었을 때의 크기를 의미하며, 그 값은 $427\text{ kg}\cdot\text{m/kcal}$입니다.


  • 필수암기
    열의 일당량: J= 427 [kg.m/kcal]
    열량이 있을때 이 열량을로 할수 있는 일의 양을 나타냄
    일의 열당량: A= 1/427 [kcal/kg.m]
    일을 할때 발생되는 열의 양
    필수암기사항
    1[KW]=102[kg.m/s]=860[kcal/h]=3600[kj/h]
    1[PS]=75[kg.m/s]=632[kcal/h]=2646[kj/h]
    1[HP]=76[kg.m/s]=641[kcal/h]=2685[kj/h]

    SI 단위환산
    1[KW]=1[KJ/S]=3600[KJ/H]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 팽창밸브 종류 중 모세관에 대한 설명으로 옳은 것은?

  1. 증발기 내 압력에 따라 밸브의 개도가 자동적으로 조정된다.
  2. 냉동부하에 따른 냉매의 유량조절이 쉽다.
  3. 압축기를 가동할 때 기동동력이 적게 소요된다.
  4. 냉동부하가 큰 경우 증발기 출구 과열도가 낮게 된다.
(정답률: 49%)
  • 모세관은 구조가 간단하고 가격이 저렴하며, 마찰 손실을 이용해 압력을 강하시키는 방식으로 작동하므로 압축기 가동 시 기동동력이 적게 소요되는 장점이 있습니다.

    오답 노트
    증발기 내 압력에 따른 자동 개도 조정 불가: 모세관은 고정 오리피스 구조임
    냉매 유량조절 용이: 냉매량 조절이 불가능하여 정확한 충전량이 필수적임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 냉동장치의 저압차단 스위치(LPS)에 관한 설명으로 옳은 것은?

  1. 유압이 저하되었을 때 압축기를 정지시킨다.
  2. 토출압력이 저하되었을 때 압축기를 정지시킨다.
  3. 장치 내 압력이 일정압력 이상이 되면 압력을 저하시켜 장치를 보호한다.
  4. 흡입압력이 저하되었을 때 압축기를 정지시킨다.
(정답률: 67%)
  • 저압차단스위치(LPS)는 냉동장치의 흡입압력이 설정된 일정 압력 이하로 저하될 때, 전기적 접점을 차단하여 압축기를 정지시킴으로써 장치를 보호하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 그림은 역카르노 사이클을 절대온도(T)와 엔트로피(S) 선도로 나타내었다. 면적(1-2-2′-1′)이 나타내는 것은?

  1. 저열원으로부터 받는 열량
  2. 고열원에 방출하는 열량
  3. 냉동기에 공급된 열량
  4. 고·저열원으로부터 나가는 열량
(정답률: 69%)
  • T-S 선도에서 면적은 열량을 의미하며, 저온 영역의 면적 1-2-2'-1'은 저열원으로부터 흡수하는 열량을 나타냅니다.


    오답 노트
    냉동기 공급 열량: 전체 사이클 면적 1-2-3-4
    고열원 방출 열량: 면적 1'-2'-3-4
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 압축냉동 사이클에서 엔트로피가 감소하고 있는 과정은?

  1. 증발과정
  2. 압축과정
  3. 응축과정
  4. 팽창과정
(정답률: 73%)
  • 응축과정은 고압의 냉매가 외부로 열을 방출하며 액화되는 과정으로, 이 과정에서 엔트로피가 감소합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 스크루 압축기의 특징에 관한 설명으로 틀린 것은?

  1. 경부하 운전 시 비교적 동력 소모가 적다.
  2. 크랭크 샤프트, 피스톤링, 커넥팅 로드 등의 마모 부분이 없어 고장이 적다.
  3. 소형으로써 비교적 큰 냉동능력을 발휘할 수 있다.
  4. 왕복동식에서 필요한 흡입밸브와 토출밸브를 사용하지 않는다.
(정답률: 60%)
  • 스크루 압축기는 구조상 경부하 운전 시에도 동력 소모가 큰 편입니다.

    오답 노트
    마모 부분: 피스톤, 밸브 등이 없어 고장이 적음
    냉동능력: 소형으로도 큰 능력을 발휘함
    밸브: 흡입/토출 밸브가 필요 없는 구조임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 흡수식 냉동기에 관한 설명으로 옳은 것은?

  1. 초저온용으로 사용된다.
  2. 비교적 소용량보다는 대용량에 적합하다.
  3. 열교환기를 설치하여도 효율은 변함없다.
  4. 물 - LiBr식에서는 물이 흡수제가 된다.
(정답률: 77%)
  • 흡수식 냉동기는 구조적 특성상 소용량보다는 대용량 설비에 적용하는 것이 훨씬 효율적이고 적합합니다.

    오답 노트
    초저온용: 주로 전용 냉동기 사용
    열교환기: 설치 시 효율 향상 가능
    물-LiBr식: LiBr이 흡수제, 물이 냉매 역할
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 내부균압형 자동팽창밸브에 작용하는 힘이 아닌 것은?

  1. 스프링 압력
  2. 감온통 내부압력
  3. 냉매의 응축압력
  4. 증발기에 유입되는 냉매의 증발압력
(정답률: 47%)
  • 내부균압형 자동팽창밸브는 증발기 입구의 과열도를 조절하기 위해 작동하며, 밸브 개도를 결정하는 힘은 스프링 압력, 감온통 내부압력, 증발기에 유입되는 냉매의 증발압력의 평형으로 결정됩니다.
    냉매의 응축압력은 팽창밸브 이전의 고압측 압력이므로 밸브 작동 힘에 직접적인 영향을 주지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 압축기의 압축방식에 의한 분류 중 용적형 압축기가 아닌 것은?

  1. 왕복동식 압축기
  2. 스크루식 압축기
  3. 회전식 압축기
  4. 원심식 압축기
(정답률: 67%)
  • 압축기는 작동 방식에 따라 용적형과 터보형으로 나뉩니다. 왕복동식, 스크루식, 회전식, 스크롤식은 실린더나 공간의 부피를 변화시키는 용적형이며, 원심식은 고속 회전 날개를 이용하는 터보형 압축기에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 헬라이드 토치로 누설을 탐지할 때 누설이 있는 곳에서는 토치의 불꽃색깔이 어떻게 변화되는가?

  1. 흑색
  2. 파란색
  3. 노란색
  4. 녹색
(정답률: 82%)
  • 헬라이드 토치를 이용한 누설 탐지 시, 냉매의 누설량에 따라 불꽃 색깔이 변합니다. 소량 누설 시에는 녹색으로 변하며, 누설량이 많아지면 보라색, 과다할 경우에는 불꽃이 꺼지거나 흑색으로 변합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 입형 셸 앤드 튜브식 응축기에 관한 설명으로 옳은 것은?

  1. 설치 면적이 큰 데 비해 응축 용량이 적다.
  2. 냉각수 소비량이 비교적 적고 설치장소가 부족한 경우에 설치한다.
  3. 냉각수의 배분이 불균등하고 유량을 많이 함유하므로 과부하를 처리할 수 없다.
  4. 전열이 양호하며, 냉각관 청소가 용이하다.
(정답률: 57%)
  • 입형 셸 앤드 튜브식 응축기는 설치 면적이 작고 설비비가 저렴하며, 전열 성능이 양호하고 운전 중에도 냉각관 청소가 가능하다는 특징이 있습니다.

    오답 노트
    설치 면적이 큰 데 비해 응축 용량이 적다: 설치 면적이 작고 과부하 처리가 양호함
    냉각수 소비량이 비교적 적고 설치장소가 부족한 경우에 설치한다: 설치 장소가 부족할 때 유리한 것은 맞으나 냉각수 소비량 관련 설명이 핵심이 아님
    냉각수의 배분이 불균등하고 유량을 많이 함유하므로 과부하를 처리할 수 없다: 과부하 처리가 양호한 구조임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 냉각수 입구온도 33℃, 냉각수량 800L/min인 응축기의 냉각면적이 100m2, 그 열통과율이 750kcal/m2 ‧ h ‧℃이며, 응축온도와 냉각수온도의 평균온도 차이가 6℃일때, 냉각수의 출구온도는?

  1. 36.5℃
  2. 38.9℃
  3. 42.4℃
  4. 45.5℃
(정답률: 45%)
  • 응축기의 열전달량은 냉각수가 흡수한 열량과 같다는 원리를 이용합니다.
    ① [기본 공식] $Q = K \times F \times \Delta T = G \times C \times (t_2 - t_1)$
    ② [숫자 대입] $750 \times 100 \times 6 = 800 \times 60 \times 1 \times (t_2 - 33)$
    ③ [최종 결과] $t_2 = 42.4$
  • 1. 총 전달열량 Q 구하기:

    Q = U × A × ΔT
    Q = 750 × 100 × 6 = 450,000 kcal/h


    ---

    2. 출구온도 계산:

    Q = m × c × (t₂ - t₁)
    450,000 = 48,000 × 1 × (t₂ - 33)

    → (t₂ - 33) = 450,000 / 48,000 = 9.375
    → t₂ = 33 + 9.375 = 42.375℃
  • 응축부하 Qc
    공식:Qc=K×F×ΔTm=G×C×ΔT
    750×100×6=800×60×1×(t2-33)
    t2=750×100×6/800×60×1 +33=42.4

    800L/min
    냉각수 단위를 바꾸기 위해선 60을 곱한다
    800L/min×60min/h=48,000 L/min
    이때 물 1L와 1kg은 같으므로 냉각수량의 최종단위의
    값은 48,000kg/h가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 열펌프 장치의 응축온도 35℃, 증발온도가 -5℃일때, 성적계수는?

  1. 3.5
  2. 4.8
  3. 5.5
  4. 7.7
(정답률: 59%)
  • Ai 답풀이가 개똥같이 설명하기에 .....
    40도에 해당하는 값이 7.7이라 뭔소리 하는건지 영.....

    열펌프 성적계수(COP h)
    COPh= Th/Th-Tl
    35+273/(35+273)-(-5+273)=7.7
  • 열펌프의 성적계수는 응축온도를 응축온도와 증발온도의 차이로 나누어 계산하며, 온도는 반드시 절대온도(K)로 변환해야 합니다.
    ① [성적계수 = 응축온도 / (응축온도 - 증발온도)]
    ② $COP = \frac{35 + 273}{(35 + 273) - (-5 + 273)}$
    ③ $COP = 7.7$
    따라서 성적계수는 $7.7$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 냉동장치에서 펌프다운의 목적으로 가장 거리가 먼 것은?

  1. 냉동장치의 저압 측을 수리하기 위하여
  2. 기동 시 액 해머 방지 및 경부하 기동을 위하여
  3. 프레온 냉동장치에서 오일포밍(oil foaming)을 방지하기 위하여
  4. 저장고 내 급격한 온도저하를 위하여
(정답률: 69%)
  • 펌프다운은 저압 측의 냉매를 고압 측(응축기, 수액기)으로 회수하여 모으는 작업입니다. 이는 수리, 액 해머 방지, 오일포밍 방지를 위해 수행하며, 저장고의 온도를 급격히 낮추는 것과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 냉매와 화학분자식이 바르게 짝지어진 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. R - 500 → CC2F4 + CH2CHF2
  2. R - 502 → CHClF2 + CClF2CF3
  3. R - 22 → CCl2F2
  4. R - 717 → NH4
(정답률: 73%)
  • 냉매 $\text{R-502}$는 $\text{R-22}$($\text{CHClF}_2$)와 $\text{R-115}$($\text{CClF}_2\text{CF}_3$)의 혼합 냉매로, 화학분자식은 $\text{CHClF}_2 + \text{CClF}_2\text{CF}_3$가 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 열역학 제2법칙을 바르게 설명한 것은?

  1. 열은 에너지의 하나로써 일을 열로 변화하거나 또는 열을 일로 변환시킬 수 있다.
  2. 온도계의 원리를 제공한다.
  3. 절대 0도에서의 엔트로피 값을 제공한다.
  4. 열은 스스로 고온물체로부터 저온물체로 이동되나 그 과정은 비가역이다.
(정답률: 73%)
  • 열역학 제2법칙은 에너지 흐름의 법칙으로, 온도가 다른 두 물체가 접촉할 때 열은 항상 고온에서 저온으로 스스로 이동하며 이 과정은 비가역적이라는 원리입니다.

    오답 노트
    열은 에너지의 하나로 변환 가능하다: 제1법칙
    온도계의 원리 제공: 제0법칙
    절대 0도에서의 엔트로피 값 제공: 제3법칙
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 배관일반

41. 방열기 주변의 신축이음으로 적당한 것은?

  1. 스위블 이음
  2. 미끄럼 신축이음
  3. 루프형 이음
  4. 벨로스식 이음
(정답률: 75%)
  • 스위블 이음은 2개 이상의 엘보를 사용하여 이음부의 나사 회전을 통해 배관의 신축을 흡수하는 방식이며, 주로 온수 및 증기 난방의 방열기 주변 배관에 사용됩니다.
  • 스위불 이음

    온수또는 저압증기 난방의 주관과 방열기
    주변 배관법 중 하나로 2개 이상의 엘보를
    사용하여 나사의 회전에 의해 신축을
    흡수하는 장치다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 동관이음 방법의 종류가 아닌 것은?

  1. 빅토릭 이음
  2. 플레어 이음
  3. 용접 이음
  4. 납땜 이음
(정답률: 77%)
  • 동관의 이음 방법으로는 플레어 이음, 용접 이음, 납땜 이음 등이 사용됩니다.

    오답 노트
    빅토릭 이음: 주철관의 이음 방법입니다.
  • 동관이음방법
    플레어이음,용접(납땜)이음, 플랜지이음 등이 있다.

    빅토리이음
    특수제작된 주철관의 끝에 고무링과 가단 주철제의
    칼라를 죄어 이음하는 방식으로 배관내의 압력이 높아지면
    더욱 밀착되어 기밀이 좋아지는 이음방식으로
    주철관 이음시 사용된다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 하나의 장치에서 4방밸브를 조작하여 냉·난방 어느 쪽도 사용할 수 있는 공기조화용 펌프를 무엇이라고 하는가?

  1. 열펌프
  2. 냉각펌프
  3. 원심펌프
  4. 왕복펌프
(정답률: 73%)
  • 하나의 장치에서 4방밸브를 조작하여 냉방과 난방 양방향으로 열을 이동시켜 사용할 수 있는 공기조화용 펌프를 열펌프(Heat Pump)라고 합니다.
  • 열펌프(Heat Pump)
    히트펌프라고도 하며 냉동기의 고온부인 응축기의
    방열작용을 이용한 난방 시이클로 4WAY(4WAY Valve)를
    사용하여 여름철에는 냉방이 가능하고'
    겨울철에는 난방이 가능하도록 구성된 장치이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 급수펌프의 설치 시 주의사항으로 틀린 것은?

  1. 펌프는 기초볼트를 사용하여 기초 콘크리트 위에 설치 고정한다.
  2. 풋 밸브는 동수위면보다 흡입관경의 2배 이상 물속에 들어가게 한다.
  3. 토출측 수평관은 상향구배로 배관한다.
  4. 흡입양정은 되도록 길게 한다.
(정답률: 73%)
  • 펌프의 흡입양정은 되도록 짧게 유지해야 합니다. 이는 흡입 압력이 낮아져 기포가 발생하는 캐비테이션(Cavitation) 현상을 방지하여 펌프의 효율을 높이고 손상을 막기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 배수 및 통기설비에서 배수 배관의 청소구 설치를 필요로 하는 곳으로 가장 거리가 먼 것은?

  1. 배수 수직관의 제일 밑부분 또는 그 근처에 설치
  2. 배수 수평 주관과 배수 수평 분기관의 분기점에 설치
  3. 100A 이상의 길이가 긴 배수관의 끝 지점에 설치
  4. 배수관이 45° 이상의 각도로 방향을 전환하는 곳에 설치
(정답률: 68%)
  • 배수 배관의 청소구는 배관 내 찌꺼기 제거를 위해 특정 지점에 설치합니다. 관경이 $100\text{A}$이상인 길이가 긴 배수관의 경우, 끝 지점이 아니라 직진거리 $30\text{m}$이내마다 1개소씩 설치하는 것이 원칙입니다.
  • 배수관의 청소구 설치간격

    배수 수평관의 관경이100A이하일경우
    직선거리 15m마다 1개씩 설치

    배수 수평관의 관경이100A이상일경우
    직선거리 30m마다 1개씩 설치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 강관의 두께를 나타내는 스케줄번호(Sch No)에 대한 설명으로 틀린 것은? (단, 사용압력은 P(kg/cm2), 허용응력은 S(kg/mm2)이다.)

  1. 노멀 스케줄번호는 10, 20, 30, 40, 60, 80, 100, 120, 140, 160(10종류)까지로 되어 있다.
  2. 허용응력은 인장강도를 안전율로 나눈 값이다.
  3. 미터계열 스케줄번호 관계식은 10×허용응력(S)/사용 압력(P)이다.
  4. 스케줄번호(Sch No)는 유체의 사용압력과 그 상태에 있어서 재료의 허용응력과 비(比)에 의해서 관두께의 체계를 표시한 것이다.
(정답률: 69%)
  • 스케줄번호(Sch No)는 사용압력과 허용응력의 비로 관두께를 결정하는 체계입니다. 미터계열 스케줄번호의 올바른 관계식은 다음과 같습니다.
    $$Sch No = 10 \times \frac{P}{S}$$
    따라서 미터계열 스케줄번호 관계식이 $10 \times$ 허용응력(S)/사용 압력(P)이라는 설명은 분모와 분자가 바뀌어 틀린 설명입니다.
  • 미터계열 스케줄번호 관계식은
    아래와 같다.
    10×사용 압력(P)/허용응력(S)


    스케줄번호(Sch No)
    Sch No=10×(P)/(S)
  • 미터계열 스케줄번호 관계식은
    아래와 같다.
    10×사용 압력(P)/허용응력(S)


    스케줄번호(Sch No)
    Sch No=10×(P)/(S)


profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음과 같이 압축기와 응축기가 동일한 높이에 있을 때, 배관 방법으로 가장 적합한 것은?

  1. (가)
  2. (나)
  3. (다)
  4. (라)
(정답률: 83%)
  • 압축기와 응축기가 동일한 높이에 있을 때, 냉매 가스가 응축기로 원활하게 이동하고 오일 회수가 용이하도록 배관 상단에 경사를 두어 연결하는 (가) 방식이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 체크밸브에 대한 설명으로 옳은 것은?

  1. 스윙형, 리프트형, 풋형 등이 있다.
  2. 리프트형은 배관의 수직부에 한하여 사용한다.
  3. 스윙형은 수평배관에만 사용한다.
  4. 유량조절용으로 적합하다.
(정답률: 73%)
  • 체크밸브(역지밸브)는 유체의 역류를 방지하는 밸브로, 구조에 따라 스윙형, 리프트형, 풋형 등이 있습니다.

    오답 노트
    리프트형: 수평배관에만 사용
    스윙형: 수평 및 수직배관 모두 사용 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 단열을 위한 보온재 종류의 선택 시 고려해야 할 조건으로 틀린 것은?

  1. 단위 체적에 대한 가격이 저렴해야 한다.
  2. 공사 현장 상황에 대한 적응성이 커야 한다.
  3. 불연성으로 화재 시 유독가스를 발생하지 않아야 한다.
  4. 물리적, 화학적 강도가 작아야 한다.
(정답률: 82%)
  • 보온재는 배관을 외부로부터 보호하고 단열 성능을 유지해야 하므로, 외부 충격이나 화학적 부식에 견딜 수 있도록 물리적, 화학적 강도가 커야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 배수배관의 시공 상 주의사항으로 틀린 것은?

  1. 배수를 가능한 빨리 옥외 하수관으로 유출할 수 있을 것
  2. 옥외 하수관에서 유해가스가 건물 안으로 침입하는 것을 방지할 수 있을 것
  3. 배수관 및 통기관은 내구성이 풍부하고 물이 새지 않도록 접합을 완벽히 할 것
  4. 한랭지일 경우 동결 방지를 위해 배수관은 반드시 피복을 하며 통기관은 그대로 둘 것
(정답률: 84%)
  • 한랭지에서는 배수관뿐만 아니라 통기관도 동결 방지 조치가 반드시 필요합니다. 통기관이 얼어 막히게 되면 트랩 내의 공기가 흡인 또는 압축되어 배수 불량이나 악취 역류 현상이 발생할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 배관제도에서 배관의 높이 표시 기호에 대한 설명으로 틀린 것은?

  1. TOP : 관 바깥지름 윗면을 기준으로 한 높이 표시
  2. FL : 1층의 바닥면을 기준으로 한 높이 표시
  3. EL : 관 바깥지름의 아랫면을 기준으로 한 높이 표시
  4. GL : 포장된 지표면을 기준으로 한 높이 표시
(정답률: 71%)
  • EL은 관 바깥지름의 아랫면이 아니라, 관의 중심을 기준으로 높이를 표현하는 기호입니다.
  • 실제로는 관 중심선 또는 설계 기준선 기준으로 표시하는 경우가 많음.
  • EL은 배관의 높이를 관의 중심을 기준으로 표시
    하는 경우가 맞다.

    BOP: 지름이 서로다른 관의높이 표시방법으로
    관 바깥지름의 아랫면까지의 높이를 기준으로 표시한것
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 10kg의 쇳덩어리를 20℃에서 80℃까지 가열하는데 필요한 열량은? (단, 쇳덩어리의 비열은 0.61kJ/kg ‧ ℃이다.)

  1. 27 kcal
  2. 87 kcal
  3. 366 kcal
  4. 600 kcal
(정답률: 48%)
  • 물체의 온도 변화에 필요한 열량은 질량, 비열, 온도 차의 곱으로 계산하며, 최종 단위를 kJ에서 kcal로 환산합니다.
    ① [기본 공식] $Q = m \times c \times \Delta T$
    ② [숫자 대입] $Q = 10 \times 0.61 \times (80 - 20) = 366 \text{ kJ}$
    ③ [최종 결과] $Q = \frac{366}{4.18} = 87 \text{ kcal}$
  • Q=G × C × ΔT
    =10×0.61×(80-20)=366[kj]

    단위환산
    1[kcal]=4.18[kj]

    366/4.18=87[kcal]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 증기 수평관에서 파이프의 지름을 바꿀 때 방법으로 가장 적절한 것은? (단, 상향구배로 가정한다.)

  1. 플랜지 접합을 한다.
  2. 티를 사용한다.
  3. 편심 조인트를 사용해 아랫면을 일치시킨다.
  4. 편심 조인트를 사용해 윗면을 일치시킨다.
(정답률: 69%)
  • 증기 수평관에서 지름을 변경할 때는 편심 조인트를 사용하여 아랫면을 일치시켜야 합니다. 이는 증기가 아랫면에서 윗면으로 이동하는 특성상, 아랫면을 맞추어 응축수가 고이지 않고 원활하게 배출되도록 하기 위함입니다.
  • 증기 수평관에서 Pipe의 지름을 바꿀때는

    편심 조인트를 사용해 아랫면을 일치시켜서
    응축수 체류를 방지한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 증기와 응축수의 밀도차에 의해 작동하는 기계식 트랩은?

  1. 벨로스 트랩
  2. 바이메탈 트랩
  3. 플로트 트랩
  4. 디스크 트랩
(정답률: 64%)
  • 플로트 트랩은 증기와 응축수의 밀도 차이에 의한 부력을 이용하여 작동하는 기계식 트랩입니다.

    오답 노트
    벨로스 트랩: 증기와 응축수의 온도 차를 이용
  • 기계식 트랩

    증기와 응축수 사이의 밀도차(부력)에 의해 작동하는 트랩으로는
    플로트(다량)트랩,버킷(관말)트랩등이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 냉매 배관 시공법에 관한 설명으로 틀린 것은?

  1. 압축기와 응축기가 동일 높이 또는 응축기가 아래에 있는 경우 배출관은 하향 기울기로 한다.
  2. 증발기가 응축기보다 아래에 있을 때 냉매액이 증발기에 흘러내리는 것을 방지하기 위해 2m 이상 역 루프를 만들어 배관한다.
  3. 증발기와 압축기가 같은 높이일 때는 흡입관을 수직으로 세운 다음 압축기를 향해 선단 상향구배로 배관한다.
  4. 액관 배관 시 증발기 입구에 전자밸브가 있을 때는 루프이음을 할 필요가 없다.
(정답률: 67%)
  • 증발기와 압축기가 같은 높이일 때는 흡입관을 수직으로 세운 다음 압축기를 향해 하향 구배로 배관해야 합니다. 냉매 배관에서는 오일 회수 및 원활한 흐름을 위해 상향 구배 배관을 사용하지 않습니다.
  • 증발기와 압축기가 같은 높이일 때는
    증발기 내부의 액이 압축기로 넘어가는 것을 방지하기위해

    흡입관을 수직으로 세운 다음 압축기를 향해
    선단 하향(앞내림)구배로 배관한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 증기난방에서 고압식인 경우 증기 압력은?

  1. 0.15 ~ 0.35 kgf/cm2 미만
  2. 0.35 ~ 0.72 kgf/cm2 미만
  3. 0.72 ~ 1 kgf/cm2 미만
  4. 1 kgf/cm2 이상
(정답률: 80%)
  • 증기난방의 압력 구분상 고압식은 일반적으로 $1\text{ kgf/cm}^2$이상의 압력을 사용하는 방식을 의미합니다.
  • 고압식 증기난방에서는 보통 1 kgf/cm2 이상
    저압식 증기난방에서는 보통 1 kgf/cm2 미만
    (저압 증기난방의 경우)
    일반적으로 0.1~0.35 [kgf/kgf/cm2]의 증기를 사용한다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 증기난방에 비해 온수난방의 특징으로 틀린 것은?

  1. 예열시간이 길지만 가열 후에 냉각시간도 길다.
  2. 공기 중의 미진이 늘어 생기는 나쁜 냄새가 적어 실내의 쾌적도가 높다.
  3. 보일러의 취급이 비교적 쉽고 비교적 안전하여 주택 등에 적합하다.
  4. 난방부하 변동에 따른 온도조절이 어렵다.
(정답률: 76%)
  • 온수난방은 물의 비열이 커서 열용량이 크기 때문에, 증기난방에 비해 난방부하 변동에 따른 온도 조절이 매우 쉽고 안정적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 배수관에 트랩을 설치하는 주된 이유는?

  1. 배수관에서 배수의 역류를 방지한다.
  2. 배수관의 이물질을 제거한다.
  3. 배수의 속도를 조절한다.
  4. 배수관에 발생하는 유취와 유해가스의 역류를 방지한다.
(정답률: 75%)
  • 트랩은 배수관 내에 항상 일정량의 물(봉수)을 유지시켜, 하수구로부터 발생하는 악취(유취)와 유해가스가 실내로 역류하여 들어오는 것을 차단하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 배관의 이동 및 회전을 방지하기 위하여 지지점의 위치에 완전히 고정하는 장치는?

  1. 앵커
  2. 행거
  3. 가이드
  4. 브레이스
(정답률: 71%)
  • 앵커는 배관의 열팽창이나 외부 하중으로 인한 이동 및 회전을 완전히 억제하여 특정 지점에 고정시키기 위해 사용하는 장치입니다.

    오답 노트
    행거: 배관의 무게를 지지함
    가이드: 특정 방향으로의 이동만 허용함
    브레이스: 배관의 흔들림을 방지함
  • 앵커: 배관의 이동및 회전을 방지하기위해 지지점의 위치를
    완전히 고정하는 장치
    행거: 배관의 하중을 위에서 걸어 지지하는 장치
    가이드:배관의 축방향은 안내하고 직각방향운동을 구속하는데 사용
    브레이스:압축기가 펌프에서 발생하는 배관의 진동및 충격을 흡수하기 위해 사용한다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

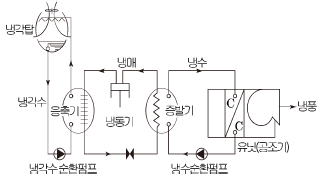

60. 다음 그림에서 나타낸 배관시스템 계통도는 냉방설비의 어떤 열원방식을 나타낸 것인가?

  1. 냉수를 냉열매로 하는 열원방식
  2. 가스를 냉열매로 하는 열원방식
  3. 증기를 온열매로 하는 열원방식
  4. 고온수를 온열매로 하는 열원방식
(정답률: 81%)
  • 계통도를 보면 냉동기(응축기, 냉동통, 증발기)에서 생성된 냉수가 냉수순환펌프를 통해 유닛(공조기)으로 공급되어 냉풍을 생성하는 구조이므로, 냉수를 냉열매로 하는 열원방식입니다.
  • 증발기에서 냉매와 냉수를 열교환하고 차가워진 냉수를
    공조기의 냉각코일에 순환시켜 공기를 냉각하는 방식으로
    냉수를 냉열매로 하는 열원 방식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전기제어공학

61. 서보기구용 검출기가 아닌 것은?

  1. 유량계
  2. 싱크로
  3. 전위차계
  4. 차동변압기
(정답률: 50%)
  • 서보기구에서 위치나 변위를 검출하기 위해 사용하는 검출기에는 전위차계, 차동변압기, 싱크로, 마이크로선, 셀선전동기 등이 있습니다. 유량계는 유체의 흐름 양을 측정하는 장치이므로 서보기구용 검출기에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 출력의 일부를 입력으로 되돌림으로써 출력과 기준 입력과의 오차를 줄여나가도록 제어하는 제어방법은?

  1. 피드백 제어
  2. 시퀀스 제어
  3. 리세트 제어
  4. 프로그램 제어
(정답률: 79%)
  • 출력의 일부를 다시 입력으로 되돌려(Feedback) 기준 입력과의 오차를 계산하고 이를 줄여나가는 제어 방식을 피드백 제어라고 합니다.
  • 피드백제어는 입력(목표값)과 출력(제어량)을 비교하여
    제어량이 목표값과 일치할때까지 수정하여 오차를 줄여
    나가는 자동제어 방식을 말한다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 제어요소의 출력인 동시에 제어대상의 입력으로 제어요소가 제어대상에게 인가하는 제어신호는?

  1. 외란
  2. 제어량
  3. 조작량
  4. 궤환신호
(정답률: 57%)
  • 제어장치가 제어대상에 가하는 제어신호이자 제어대상의 입력이 되는 양을 조작량이라고 합니다.

    오답 노트
    외란: 외부에서 유입되어 제어량을 변화시키는 방해 신호
    제어량: 제어대상에서 출력되어 제어장치로 들어가는 양
    궤환신호: 출력의 일부를 입력측으로 되돌리는 신호
  • 외란: 제어계를 혼란시키는 외적작용
    제어량:제어대상에 대한 전체량 가운데 제어코자하는 목적의 량
    조작량:제어요소의 출력인 동시에 제어대상의 입력으로 제어요소가
    제어대상에게 인가하는 제어신호
    궤환신호(피드백신호):전송계에서 출력의 일부를 입력측으로 되돌려서 가하는 신호
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음은 자기에 관한 법칙들을 나열하였다. 다른 3개 와는 공통점이 없는 것은?

  1. 렌츠의 법칙
  2. 패러데이의 법칙
  3. 자기의 쿨롱법칙
  4. 플레밍의 오른손 법칙
(정답률: 63%)
  • 렌츠의 법칙, 패러데이의 법칙, 플레밍의 오른손 법칙은 모두 자기유도 및 전자기적 상호작용과 관련된 법칙들이지만, 자기의 쿨롱법칙은 자계 내의 전하량(자하) 사이의 힘을 다루는 법칙이므로 성격이 다릅니다.
  • 전자기 유도법칙
    1.렌츠의 법칙
    전자유도에 생긴 기전력의 방향은 그 유도전류가 만든 자속이 원래
    자속의 증가또는 감소를 방해하는 방향으로 생긴다.즉 코일을 지나는
    자속이 증가될때 자속을 감소시키는 방향으로 또 감소될때는 자속을
    증가시키는 방향으로 유도 기전력이 발생된다
    2.페러데이법칙
    유도기전력의 크기는 코일을 지나는 자속의 매초 변화량과 코일의 권수에 비례한다.
    3.플레밍 왼손법칙
    자장내에 운동하는 도체에 유도되는 기전력의 크기는 그 도체가 단위
    시간에 끊는 자속수에 비례하고 그 방향은 운동하는 도체가 폐회로일경우 이에 흐르는 전류에 의해서 생기는 자속의 쇄교작용을 상쇄하는 방향으로 유도된다

    4. 자기의 쿨롱법칙
    전기력에 관한 법칙으로 자기력과는 관련이 없다.
  • 1. 렌츠의 법칙
    → 전자기 유도에서, 유도 전류는 자기장의 변화를 방해하는 방향으로 흐른다는 법칙. 자기장과 깊은 관련 있음.


    2. 패러데이의 법칙
    → 시간에 따라 변화하는 자기장은 전기장을 유도한다는 법칙. 역시 전자기 유도와 관련되어 있음.


    3. 자기의 쿨롱법칙
    → 정확히는 존재하지 않는 개념입니다. "쿨롱의 법칙"은 전하 간의 전기력을 설명하며, 자기력과는 직접적인 관련이 없습니다. 허구적인 또는 잘못된 명칭입니다.


    4. 플레밍의 오른손 법칙
    → 도선이 자기장 안에서 운동할 때, 유도 전류의 방향을 설명하는 법칙. 역시 자기장과 관련됨.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 위치, 각도 등의 기계적 변위를 제어량으로 해서 목푯값의 임의의 변화에 추종하도록 구성된 제어계는?

  1. 자동조정
  2. 서보기구
  3. 정치제어
  4. 프로그램 제어
(정답률: 68%)
  • 서보기구(Servo Mechanism)는 위치, 각도, 방향과 같은 기계적 변위를 제어량으로 하여, 목표값의 변화에 따라 출력값이 정밀하게 추종하도록 설계된 제어 시스템을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 그림은 전동기 속도제어의 한 방법이다. 전동기가 최대출력을 낼 때 사이리스터의 점호각은 몇 rad이 되는 가?

  1. 0
  2. π/6
  3. π/2
  4. π
(정답률: 56%)
  • 사이리스터(SCR) 제어 회로에서 전동기가 최대 출력을 내기 위해서는 전원 전압이 전동기에 최대한으로 인가되어야 합니다.
    점호각 $\alpha$가 $0$일 때 사이리스터가 즉시 도통되어 전압 강하 없이 최대 전력이 공급되므로, 최대 출력 시 점호각은 $0$ rad이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 전달함수 을 갖는 계에 ω=2 rad/sec인 정현파를 줄 때 이득은 약 몇 dB인가?

  1. 2
  2. 3
  3. 4
  4. 6
(정답률: 43%)
  • 전달함수에서 $s$ 대신 $j\omega$를 대입하여 주파수 응답의 크기를 구한 뒤, 이를 데시벨(dB) 단위의 이득으로 변환합니다.
    ① [기본 공식]
    $G(j\omega) = \frac{10}{3 + 2j\omega}$ , $Gain = 20\log_{10}|G(j\omega)|$
    ② [숫자 대입]
    $$|G(j2)| = \frac{10}{\sqrt{3^2 + (2 \times 2)^2}} = \frac{10}{\sqrt{9 + 16}} = \frac{10}{5} = 2$$
    $$Gain = 20\log_{10}2$$
    ③ [최종 결과]
    $$Gain \approx 6\text{ dB}$$
  • 전달함수 G(s) = 10 / (3 + 2s) 이 있고, s = jω에 ω = 2를 대입했을 때 이득(gain)을 dB 단위로 계산하라는 문제입니다.


    ---

    1단계: s에 jω 대입
    s = jω 이므로,
    G(j2) = 10 / (3 + 2j2) = 10 / (3 + j4)


    ---

    2단계: 복소수 크기 구하기
    복소수 3 + j4의 크기는
    √(3² + 4²) = √(9 + 16) = √25 = 5

    즉, G(j2)의 크기는
    = 10 / 5 = 2
    데시벨 공식 요약

    전력 이득 (Power gain):
    dB = 10 × log₁₀(Pout / Pin)

    전압 또는 진폭 이득 (Voltage gain or amplitude gain):
    dB = 20 × log₁₀(Vout / Vin)
    3단계: dB로 변환
    20 × log₁₀(2) ≈ 20 × 0.3010 ≈ 6.02
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 을 간단히 한 식으로 옳은 것은?

(정답률: 55%)
  • 불 대수(Boolean Algebra)의 공통 인수 묶기와 보수 법칙($$A + \overline{A} = 1$$)을 이용하여 식을 간소화합니다.
    주어진 식 $\overline{x}yz + \overline{x}yz + x\overline{y}z + xyz$에서 공통 인수를 묶으면 다음과 같습니다.
    $$\overline{x}y(\overline{z} + z) + xz(\overline{y} + y)$$
    보수 법칙에 의해 $\overline{z} + z = 1$ 및 $\overline{y} + y = 1$이므로 최종 식은 다음과 같습니다.
    $$\overline{x}y + xz$$
    따라서 정답은 입니다.
  • 1. 항들을 묶기

    먼저 비슷한 항들을 그룹핑합니다.

    (1번 그룹)
    x'·y·z + x'·y·z' = x'·y·(z + z')
    → z + z' = 1 (항등법칙)
    → x'·y·1 = x'·y

    (2번 그룹)
    x·y'·z (그대로 둠)

    (3번 그룹)
    x·y·z (그대로 둠)


    이제 식은 이렇게 됩니다:

    L = x'·y + x·y'·z + x·y·z


    ---

    2. 공통항 묶기

    뒤의 두 항에서 x·z가 공통이므로 묶어봅니다.

    x·y'·z + x·y·z = x·z·(y' + y) = x·z·1 = x·z


    ---

    3. 최종 정리

    L = x'·y + x·z


    ---

    정답:

    ①번: x'·y + x·z
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 전력(electric power)에 관한 설명으로 옳은 것은?

  1. 전력은 전류의 제곱에 저항을 곱한 값이다.
  2. 전력은 전압의 제곱에 저항을 곱한 값이다.
  3. 전력은 전압의 제곱에 비례하고 전류에 반비례한다.
  4. 전력은 전류의 제곱에 비례하고 전압의 제곱에 반비례 한다.
(정답률: 63%)
  • 전력은 전압과 전류의 곱으로 정의되며, 옴의 법칙을 통해 저항과의 관계로 나타낼 수 있습니다.
    전력은 전류의 제곱에 저항을 곱한 값과 같으며, 전압의 제곱을 저항으로 나눈 값과도 같습니다.

    오답 노트
    전압의 제곱에 저항을 곱한 값: 전압의 제곱을 저항으로 나누어야 함
    전압의 제곱에 비례하고 전류에 반비례: 전압과 전류 모두에 비례함
    전류의 제곱에 비례하고 전압의 제곱에 반비례: 전압의 제곱에도 비례함
  • 전력(P) P=VI=I^2R=V^2/R
    전력은 전압의 제곱에 저항을 나눈값이다
    전력은 전압의 제곱에 비례하고 저항에 반비례한다
    전력은 전류의 제곱에 비례하고 저항에 비례한다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 유도전동기의 속도제어에 사용할 수 없는 전력변환기는?

  1. 인버터
  2. 정류기
  3. 위상제어기
  4. 사이클로 컨버터
(정답률: 51%)
  • 유도전동기는 교류(AC) 전원을 사용하는 기기입니다. 정류기는 교류를 직류(DC)로 변환하는 장치이므로, 교류 전원의 주파수와 전압을 조절해야 하는 유도전동기의 속도제어에는 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 중 압력을 감지하는 데 가장 널리 사용되는 것은?

  1. 전위차계
  2. 마이크로폰
  3. 스트레인 게이지
  4. 회전자기 부호기
(정답률: 65%)
  • 스트레인 게이지는 압력이나 힘에 의해 물체가 변형될 때 발생하는 전기 저항의 변화를 측정하여 압력을 감지하는 가장 대표적인 센서입니다.
  • 스트레인 게이지
    물체가 인장,압축(압력)등으로 변형될때 변형을 측정하는
    측정기를 말하며, 물체에 부착시켜 측정한다.
    합금선은 인장방향의 변형을 받으면 길이가 증가하여
    단면적이 감소되어 전기저항이 증가하며,그 증가분을 측정한다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음의 정류회로 중 리플 전압이 가장 작은 회로는? (단, 저항부하를 사용하였을 경우이다.)

  1. 3상 반파 정류회로
  2. 3상 전파 정류회로
  3. 단상 반파 정류회로
  4. 단상 전파 정류회로
(정답률: 66%)
  • 정류회로는 상수가 많아질수록, 그리고 반파보다 전파 방식일 때 리플 전압(맥동률)이 작아집니다. 따라서 3상 전파 정류회로가 가장 작은 리플 전압을 가집니다.

    오답 노트
    단상 반파: $r = 1.21$
    단상 전파: $r = 0.1482$
    3상 반파: $r = 0.183$
    3상 전파: $r = 0.042$
  • 리플(맥동율)
    단상반파정류회로: r=1.21
    단상전파정류회로:r=0.482
    3상반파정류회로:r=0.183
    3상전파정류회로:r=0.042

    정류회로중 리플전압이 가장 작아지는 회로는 3상 전파 정류회로다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 조절부와 조작부로 구성되어 있는 피드백 제어의 구성요소를 무엇이라 하는가?

  1. 입력부
  2. 제어장치
  3. 제어요소
  4. 제어대상
(정답률: 70%)
  • 피드백 제어 시스템에서 조절부(Controller)와 조작부(Actuator)를 합쳐서 제어요소라고 정의합니다.
  • 제어요소: 동작신호를 조작량으로 변환시키는 요소로
    조절부와 조작부로 구성된다
    1) 조절부
    동작신호를 만드는 부분으로 기준압력신호와 검출부의 신호를
    합하여 제어계가 소요작용을 하는데 필요한 신호를 만들어
    조작부에 보내는 장치

    2) 조작부
    조절부에서 받은 신호를 조작량으로 변환하여 제어대상에 보내는
    장치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 3상 유도전동기의 회전방향을 바꾸려고 할 때 옳은 방법은?

  1. 기동보상기를 사용한다.
  2. 전원 주파수를 변환한다.
  3. 전동기의 극수를 변환한다.
  4. 전원 3선 중 2선의 접속을 바꾼다.
(정답률: 79%)
  • 3상 유도전동기는 전원 공급 순서(상회전 방향)에 따라 회전 방향이 결정됩니다. 따라서 전원 3선 중 임의의 2선을 서로 바꾸어 접속하면 상회전 방향이 반대가 되어 전동기의 회전 방향을 바꿀 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 그림과 같이 접지저항을 측정하였을 때 R1의 접지저항(Ω)을 계산하는 식은? (단, R12=R1+R2, R23=R2+R3, R31=R3+R1이다.)

(정답률: 63%)
  • 세 개의 접지극 사이의 저항을 측정하여 개별 접지저항을 구하는 공식입니다. $R_1$을 구하기 위해서는 $R_1$이 포함된 두 측정값의 합에서 $R_1$이 포함되지 않은 측정값을 뺀 후 2로 나눕니다.
    따라서 $R_1$의 계산식은 가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 그림(a)의 병렬로 연결된 저항회로에서 전류 I와 I1의 관계를 그림(b)의 블록선도로 나타낼 때 A에 들어갈 전달함수는?

(정답률: 48%)
  • 병렬 회로에서 전류 분배 법칙에 의해 $I_1 = \frac{R_2}{R_1 + R_2} I$가 성립합니다. 이를 블록선도의 전달함수 식 $G(s) = \frac{A}{1 + A}$와 비교하여 $A$를 도출합니다.
    $$\frac{R_2}{R_1 + R_2} = \frac{A}{1 + A}$$
    위 식을 $A$에 대해 정리하면 $R_2(1 + A) = A(R_1 + R_2)$가 되며, 이를 전개하면 $R_2 + AR_2 = AR_1 + AR_2$가 됩니다. 따라서 $R_2 = AR_1$이 되므로 전달함수 $A$는 가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음과 같이 저항이 연결된 회로의 전압 V1과 V2의 전압이 일치할 때, 회로의 합성저항은 약 몇 Ω인가?(문제 오류로 전항 정답 처리된문제입니다. 여기서는 가답안으로 발표된 3번을 누르면 정답 처리 됩니다.)

  1. 0.3
  2. 2
  3. 3.33
  4. 4
(정답률: 69%)
  • 전압 $V_1$과 $V_2$가 일치하면 A점과 B점의 전위차가 0이 되어 휘스톤 브릿지 평형 조건이 성립합니다. 이를 통해 $R_4$를 구한 뒤 전체 합성저항을 계산합니다.
    평형 조건 $R_1 R_4 = R_3 R_2$에 의해 $3 \times R_4 = 2 \times 6$이므로 $R_4 = 4\Omega$입니다.
    회로 구성은 $(R_1 \parallel R_2)$와 $(R_3 \parallel R_4)$가 직렬로 연결된 구조입니다.
    ① [기본 공식] $R = \frac{R_1 R_2}{R_1 + R_2} + \frac{R_3 R_4}{R_3 + R_4}$
    ② [숫자 대입] $R = \frac{3 \times 6}{3 + 6} + \frac{2 \times 4}{2 + 4}$
    ③ [최종 결과] $R = 2 + 1.33 = 3.33$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 인 전압의 주파수는 약 몇 Hz인가?

  1. 50
  2. 60
  3. 100
  4. 377
(정답률: 62%)
  • 전압의 순시치 식 $v = 141\sin(377t - \frac{\pi}{6})\text{V}$에서 각주파수 $\omega = 377$입니다. 주파수 $f$는 각주파수를 $2\pi$로 나눈 값입니다.
    ① [기본 공식] $f = \frac{\omega}{2\pi}$
    ② [숫자 대입] $f = \frac{377}{2 \times 3.14}$
    ③ [최종 결과] $f = 60$
  • 377은 각주파수 (ω, rad/sec) 입니다.

    각주파수와 일반 주파수 f(Hz)의 관계는:


    ω = 2πf
    377 = 2 × π × f
    → f = 377 / (2 × π) ≈ 377 / 6.283 ≈ 60 Hz
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 그림과 같은 블록선도가 의미하는 요소는?

  1. 비례 요소
  2. 미분 요소
  3. 1차 지연 요소
  4. 2차 지연 요소
(정답률: 75%)
  • 제시된 블록선도의 전달함수 $\frac{K}{1+sT}$에서 특성방정식의 $s$ 차수가 1차이므로, 이는 1차 지연 요소를 의미합니다.
    $$\frac{K}{1+sT}$$
  • 1차 지연요소
    출력이 입력의 변화에 따라 어떤 일정한 값에 도달하는데
    시간의 지연이 있는 요소
    [전달함수 특성방정식의 s의 차수(승수)가 1인경우
    1차 지연요소,2인경우 2차 지연요소라고 나타낸다]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 자동제어계의 구성 중 기준입력과 궤환신호와의 차를 계산해서 제어 시스템에 필요한 신호를 만들어 내는 부분은?

  1. 조절부
  2. 조작부
  3. 검출부
  4. 목표설정부
(정답률: 39%)
  • 조절부는 기준입력과 검출부에서 온 궤환신호의 차이를 계산하여, 제어 시스템이 작동하는 데 필요한 동작신호를 생성해 조작부로 보내는 역할을 합니다.
  • 조절부
    동작신호를 만드는 부분으로 기준입력과 궤환신호의 차를 계산하여
    제어계가 소요의 작용을 하는데 필요한 신호를 만들어 조작부로 보내는 장치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
