전기기능장 필기 기출문제복원 (2009-03-29)

전기기능장 2009-03-29 필기 기출문제 해설

이 페이지는 전기기능장 2009-03-29 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전기기능장
(2009-03-29 기출문제)

목록

1과목: 임의구분

1. 인덕턴스 L=20[mH]인 코일에 실효값 V=50[V], 주파수 f=60[Hz]인 정현파 전압을 인가했을 때 코일에 축적되는 평균 자기 에너지 WL[J]는 약 얼마인가?

  1. 6.3
  2. 4.4
  3. 0/63
  4. 0.44
(정답률: 64%)
  • 코일에 축적되는 평균 자기 에너지는 실효 전류를 이용하여 계산합니다.
    ① [기본 공식] $W = \frac{1}{2} L I^{2}$
    ② [숫자 대입] $W = \frac{1}{2} \times 20 \times 10^{-3} \times (\frac{50}{2 \pi \times 60 \times 20 \times 10^{-3}})^{2}$
    ③ [최종 결과] $W = 0.44$ J
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 변압기의 효율(η)을 나타낸 것으로 가장 알맞은 것은?

(정답률: 84%)
  • 변압기의 효율은 입력 에너지에 대해 출력 에너지가 차지하는 비율을 의미하며, 입력은 출력과 손실의 합과 같습니다.
    $$\eta = \frac{\text{출력}}{\text{출력} + \text{손실}} \times 100\%$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 합성수지관 상호 및 관과 박스는 접속시에 삽입하는 깊이를 관 바깥지름의 몇 배 이상으로 하여야 하는가? (단, 접착제를 사용하지 않는다.)

  1. 0.8
  2. 1.0
  3. 1.2
  4. 1.4
(정답률: 89%)
  • 합성수지관의 접속 시 접착제를 사용하지 않는 경우, 관의 결합력을 확보하기 위해 삽입 깊이를 관 바깥지름의 $1.2$배 이상으로 해야 한다는 규정을 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 사이리스터의 유지전류(holding current)에 관한 설명으로 옳은 것은?

  1. 사이리스터가 턴온(turn on) 하기 시작하는 순전류
  2. 게이트를 개방한 상태에서 사이리스터가 도통상태를 유지하기 위한 최소의 순전류
  3. 사이리스터의 게이트를 개방한 상태에서 전압을 상승 하면 급히 증가하게 되는 순전류
  4. 게이트 전압을 인가한 후에 급히 제거한 상태에서 도통상태가 유지되는 최소의 순전류
(정답률: 79%)
  • 유지전류는 사이리스터가 한 번 턴온된 후, 게이트 전원을 제거하더라도 도통 상태를 계속 유지하기 위해 필요한 최소한의 순전류를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 인스트럭션(Instruction)의 길이를 줄이는 방법이 아닌 것은?

  1. PC(prongram counter)를 사용한다.
  2. 다음 인스트럭션의 주소를 인스트럭션에 포함시킨다.
  3. 오퍼랜드(Operand)중의 하나의 결과를 저장한다.
  4. 레지스터내에 있는 자료만을 오퍼레이션(Operation)에 사용한다.
(정답률: 34%)
  • 인스트럭션의 길이를 줄이려면 주소 필드를 최소화해야 합니다. 다음 인스트럭션의 주소를 인스트럭션 내에 직접 포함시키면 그만큼 명령어의 길이가 늘어나게 되므로 길이를 줄이는 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 발광소자와 수광소자를 하나의 용기에 넣어 외부의 빛을 차단한 구조로 출력 측의 전기적인 조건이 입력 측에 전혀 영향을 끼치지 않는 소자는?

  1. 포토 다이오드
  2. 포토 트랜지스터
  3. 서미스터
  4. 포토 커플러
(정답률: 87%)
  • 포토 커플러는 발광소자와 수광소자를 하나의 패키지에 넣어 빛으로 신호를 전달하므로, 입력측과 출력측이 전기적으로 완전히 절연되어 상호 영향을 주지 않는 소자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 각 상의 임피던스가 Z=6+j8[Ω]인 평형 Y결선 부하에 선간전압 220[V]의 대칭 3상전압을 인가하였을 때 흐르는 선전류는 약 몇[A]인가?

  1. 8.7
  2. 10.5
  3. 12.7
  4. 17.5
(정답률: 73%)
  • Y결선 부하에서 선전류를 구하기 위해 먼저 임피던스의 크기를 계산하고, 선간전압을 상전압으로 변환하여 옴의 법칙을 적용합니다.
    ① [기본 공식]
    $$Z = \sqrt{R^2 + X^2}$$
    $$V_p = \frac{V_l}{\sqrt{3}}$$
    $$I = \frac{V_p}{Z}$$
    ② [숫자 대입]
    $$Z = \sqrt{6^2 + 8^2} = 10$$
    $$V_p = \frac{220}{\sqrt{3}} \approx 127$$
    $$I = \frac{127}{10}$$
    ③ [최종 결과]
    $$I = 12.7$$
    따라서 선전류는 약 $12.7\text{A}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 산술 및 논리연산의 결과를 일시 보존하는 레지스터는?

  1. Accumulator
  2. Instruction register
  3. Arithmetic register
  4. Storage register
(정답률: 59%)
  • Accumulator(누산기)는 CPU 내에서 산술 및 논리 연산의 중간 결과나 최종 결과를 일시적으로 저장하는 핵심 레지스터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 바리스터(Varister)의 주된 용도는?

  1. 전압 증폭용
  2. 서지전압에 대한 회로 보호용
  3. 출력전류 조정용
  4. 과전류방지 보호용
(정답률: 90%)
  • 바리스터는 전압에 따라 저항값이 변하는 비선형 저항기로, 특정 전압(임계 전압) 이상이 되면 저항이 급격히 감소하여 과도한 서지 전압을 지면으로 방전시켜 회로를 보호하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 지중 송전선로의 구성 방식이 아닌 것은?

  1. 방사상 환상 방식
  2. 루프 방식
  3. 가지식 방식
  4. 단일 유닛 방식
(정답률: 81%)
  • 지중 송전선로의 구성 방식에는 방사상 환상 방식, 루프 방식, 단일 유닛 방식 등이 있으며, 가지식 방식은 지중 송전선로의 일반적인 구성 방식에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 동기 전동기의 여자 전류가 증가하면 어떤 현상이 생기나?

  1. 토크가 증가한다.
  2. 전기자 전류의 위상이 앞선다.
  3. 난조가 생긴다.
  4. 앞선 무효 전류가 흐르고 유도 기전력은 높아진다.
(정답률: 53%)
  • 동기 전동기에서 여자 전류를 증가시키면 과여자 상태가 되어 역률이 앞서는 진상 전류가 흐르게 됩니다. 이로 인해 전기자 전류의 위상이 전압보다 앞서게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 회로에서 단자 AB간의 합성저항은 몇 [Ω]인가?

  1. 10
  2. 12
  3. 15
  4. 30
(정답률: 73%)
  • 회로의 합성저항을 구하기 위해 병렬 구간을 먼저 계산한 후 전체 직·병렬 구조를 단순화합니다.
    먼저 $20\Omega$과 $60\Omega$의 병렬 합성저항을 구하고, 이를 $15\Omega$과 직렬로 연결한 뒤, 다시 최상단의 $20\Omega$과 병렬로 계산합니다.
    ① [기본 공식] $R = \frac{20 \times (15 + \frac{20 \times 60}{20 + 60}))}{20 + (15 + \frac{20 \times 60}{20 + 60})}$
    ② [숫자 대입] $R = \frac{20 \times (15 + 15)}{20 + (15 + 15)} = \frac{20 \times 30}{20 + 30}$
    ③ [최종 결과] $R = 12$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. C[F]의 콘덴서에 V[V]의 전압을 가한 결과 Q[C]의 전기량이 충전되었다. 이 콘덴서에 저장된 에너지 [J]는 어떻게 표현되는가?

  1. 2CV
  2. 2CV2
  3. 1/2CV
  4. 1/2CV2
(정답률: 78%)
  • 콘덴서에 저장되는 정전 에너지의 공식은 정전용량과 전압의 제곱에 비례하는 형태를 가집니다.
    ① [기본 공식] $W = \frac{1}{2}CV^{2}$
    ② [숫자 대입] $W = \frac{1}{2}CV^{2}$
    ③ [최종 결과] $W = \frac{1}{2}CV^{2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 전선의 접속 원칙이 아닌 것은?

  1. 전선의 허용전류에 의하여 접속 부분의 온도 상승값이 접속부 이외의 온도 상승값을 넘지 않도록 한다.
  2. 접속 부분은 접속관, 기타의 기구를 사용한다.
  3. 전선의 강도를 30% 이상 감소시키지 않는다.
  4. 구리와 알루미늄 등 다른 종류의 금속 상호간을 접속할 때에는 접속부에 전기적 부식이 생기지 않도록 한다.
(정답률: 89%)
  • 전선의 접속 시 기계적 강도를 유지하는 것이 중요하며, 규정상 전선의 강도를 $20\%$이상 감소시키지 않아야 합니다.

    오답 노트
    전선의 강도를 $30\%$이상 감소시키지 않는다: $20\%$이상 감소시키지 않아야 하므로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 3상 동기 발전기를 병렬 운전시키는 경우 고려하지 않아도 되는 조건은?

  1. 기전력의 위상이 같을 것
  2. 회전수가 같을 것
  3. 기전력의 크기가 같을 것
  4. 상회전 방향이 같을 것
(정답률: 79%)
  • 동기 발전기의 병렬 운전 조건은 기전력의 크기, 위상, 주파수, 상회전 방향이 모두 일치해야 합니다. 회전수는 극수와 주파수에 의해 결정되는 값으로, 주파수가 같으면 자동으로 결정되는 요소이므로 별도의 독립적인 병렬 운전 조건으로 고려하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 사이리스터를 이용한 정류회로에서 직류전압의 맥동률이 가장 작은 정류 회로는?

  1. 단상 반파 정류회로
  2. 단상 반파 정류회로
  3. 3상 전파 정류회로
  4. 3상 반파 정류회로
(정답률: 80%)
  • 정류 회로에서 맥동률은 출력 전압의 리플 성분이 얼마나 작은가를 나타냅니다. 상수가 많을수록, 그리고 반파보다는 전파 정류 방식일수록 전압 파형이 더 촘촘하고 평탄해지므로 3상 전파 정류회로의 맥동률이 가장 작습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 단상 직권 정류자 전동기의 회전 속도를 높이는 이유는?

  1. 전기자에 유도되는 역기전력을 적게 한다.
  2. 역률을 개선한다.
  3. 토크를 증가시킨다.
  4. 리액턴스 강하를 크게 한다.
(정답률: 74%)
  • 단상 직권 정류자 전동기는 리액턴스 성분으로 인해 역률이 낮습니다. 회전 속도를 높이면 유도 역기전력이 증가하여 전기자 전류가 감소하고, 결과적으로 리액턴스 강하가 줄어들어 역률을 개선할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 동기기의 전기자 도체에 유기되는 기전력의 크기는 그 주파수를 2배로 했을 경우 어떻게 되는가?

  1. 2배로 증가
  2. 2배로 감소
  3. 4배로 증가
  4. 4배로 감소
(정답률: 62%)
  • 동기 발전기의 유기 기전력은 자속과 주파수에 비례합니다. 따라서 다른 조건이 동일할 때 주파수가 2배가 되면 유기 기전력의 크기도 2배로 증가합니다.
    ① [기본 공식] $E = 4.44 f N \Phi$
    ② [숫자 대입] $E' = 4.44 (2f) N \Phi$
    ③ [최종 결과] $E' = 2E$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 3상 동기 발전기의 각 상의 유기 기전력 중에서 제5고조파를 제거하려면 코일 간격/극 간격을 어떻게 하면 되는가?

  1. 0.5
  2. 0.6
  3. 0.7
  4. 0.8
(정답률: 65%)
  • 동기기에서 특정 고조파를 제거하기 위한 코일 간격(Pitch)은 $\frac{1}{n}$의 배수로 설정합니다. 제5고조파($n=5$)를 제거하기 위한 코일 간격은 다음과 같습니다.
    ① [기본 공식] $\text{Pitch} = 1 - \frac{1}{n}$
    ② [숫자 대입] $\text{Pitch} = 1 - \frac{1}{5}$
    ③ [최종 결과] $\text{Pitch} = 0.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 마이크로 프로세서의 주소버스(ADDRESS BUS)선의 수가 “20”인 경우, 접근할 수 있는 최대 메모리의 크기는 몇 byte인가?

  1. 256
  2. 512
  3. 1K
  4. 1M
(정답률: 65%)
  • 주소 버스의 수가 $n$개일 때 접근 가능한 최대 메모리 주소의 개수는 $2^{n}$개입니다.
    ① [기본 공식] $M = 2^{n}$
    ② [숫자 대입] $M = 2^{20}$
    ③ [최종 결과] $M = 1048576 \approx 1M$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 다음 중 플립플롭 회로에 대한 설명으로 잘못된 것은?

  1. 두 가지 안정 상태를 갖는다.
  2. 쌍안정 멀티바이브레이터이다.
  3. 반도체 메모리 소자로 이용된다.
  4. 트리거 펄스 1개마다 1개의 출력펄스를 얻는다.
(정답률: 82%)
  • 플립플롭은 두 가지 안정 상태를 가지는 쌍안정 멀티바이브레이터로, 메모리 소자로 이용됩니다.

    오답 노트
    트리거 펄스 1개마다 1개의 출력펄스를 얻는다: 이는 플립플롭의 특징이 아니라 펄스 발생 회로의 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 빌딩의 부하 설비 용량이 2000[kW], 부하역률 90[%], 수용률이 75[%]일 때 수전 설비의 용량은 약 몇[KVA]인가?

  1. 1554
  2. 1666
  3. 1800
  4. 2400
(정답률: 72%)
  • 수전 설비 용량은 설비 용량에 수용률을 곱해 최대 수용 전력을 구한 뒤, 이를 부하 역률로 나누어 계산합니다.
    ① [기본 공식] $P = \frac{C \times R}{\cos \theta}$
    ② [숫자 대입] $P = \frac{2000 \times 0.75}{0.9}$
    ③ [최종 결과] $P = 1666.67$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 보호선과 전압선의 기능을 겸한 전선은?

  1. PEM선
  2. PEL선
  3. PEN선
  4. DV선
(정답률: 83%)
  • PEL선은 보호선(Protective Earth)과 전압선(Line)의 기능을 겸하는 전선을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. TRIAC을 사용하여 소용량 저항부하의 AC 전력제어를 하려고 한다. 게이트용 소자로 가장 간단히 사용 할 수 있는 것은?

  1. UJT
  2. PUT
  3. DIAC
  4. SUS
(정답률: 84%)
  • TRIAC의 게이트에 연결하여 양방향 트리거를 가능하게 함으로써 회로를 가장 간단하게 구성할 수 있는 소자는 DIAC입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 셀룰로이드, 성냥, 석유류 등 기타 가연성 위험물질을 제조 또는 저장하는 장소의 배선에서 사용할 수 없는 공사 방법은?

  1. 케이블 공사
  2. 금속관 공사
  3. 애자 사용 공사
  4. 합성수지관 공사
(정답률: 80%)
  • 가연성 위험물질 제조 또는 저장 장소는 화재 위험이 매우 높으므로, 전선이 노출되어 스파크가 발생할 가능성이 큰 애자 사용 공사는 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 고속의 입·출력장치와 메모리간에 CPU를 통하지 않고 직접 데이터를 주고 받는 입·출력 제어방법을 무엇이라 하는가?

  1. Interrupt
  2. DMA(Diredt memory Access)
  3. time sharing
  4. interruption
(정답률: 57%)
  • DMA(Direct Memory Access)는 CPU의 개입 없이 입출력 장치가 메모리에 직접 접근하여 데이터를 전송하는 방식으로, CPU의 부하를 줄이고 데이터 전송 속도를 높이는 제어 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 저압 연접인입선의 시설기준으로 옳지 않은 것은?

  1. 인입선에서 분기되는 점에서 100m를 초과하지 말것
  2. 폭 5m를 초과하는 도로를 횡단하지 말 것
  3. 옥내를 관통하지 말 것
  4. 지름은 최소 4.0mm 이상의 경동선을 사용할 것
(정답률: 82%)
  • 저압 연접인입선의 시설기준에 따르면, 사용 전선은 지름 $2.6\text{mm}$이상의 경동선을 사용해야 합니다.

    오답 노트
    지름은 최소 4.0mm 이상의 경동선을 사용할 것: 기준치인 $2.6\text{mm}$보다 높게 설정되어 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

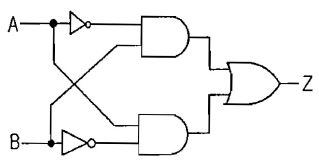

28. 다음 그림과 같은 논리회로의 논리식은?

(정답률: 66%)
  • 회로를 분석하면 상단 AND 게이트는 $\bar{A}B$, 하단 AND 게이트는 $A\bar{B}$의 출력을 가지며, 최종적으로 OR 게이트를 통해 합쳐집니다. 이는 배타적 논리합(XOR)의 정의와 일치합니다.
    $$Z = \bar{A}B + A\bar{B} = A \oplus B$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 변압기에서 부하전류 및 전압은 일정하고, 주파수만 낮아지면 변압기는 어떠헥 되는가?

  1. 철손이 증가한다.
  2. 철손이 감소한다.
  3. 동손이 증가한다.
  4. 동손이 감소한다.
(정답률: 60%)
  • 변압기의 자속 밀도는 주파수에 반비례합니다. 주파수가 낮아지면 자속 밀도가 증가하여 철심이 자기 포화 상태에 이르게 되고, 이로 인해 히스테리시스손과 와류손을 포함한 철손이 증가하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 프로그램 작성 후 기계어 번역 때나 수행할 때 문법적, 논리적 오류를 찾아서 바로 고치는 작업을 무엇이라 하는가?

  1. loading
  2. editing
  3. debugging
  4. trouble shooting
(정답률: 61%)
  • 프로그램의 문법적, 논리적 오류(Bug)를 찾아내어 수정하는 과정을 debugging이라고 합니다.

    오답 노트
    loading: 프로그램을 메모리에 올리는 작업
    editing: 소스 코드를 작성하고 수정하는 작업
    trouble shooting: 시스템 전반의 결함을 찾아 해결하는 포괄적 과정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 수행할 명령의 주소를 기억하고 있는 레지스터는?

  1. Accumulator
  2. Program Counter
  3. Instruction Register
  4. Magnetic Bubble Memory
(정답률: 38%)
  • CPU 내에서 다음에 실행할 명령어의 주소를 가리키고 기억하는 레지스터는 Program Counter입니다.

    오답 노트
    Accumulator: 연산 결과의 일시적 저장
    Instruction Register: 현재 실행 중인 명령어 저장
    Magnetic Bubble Memory: 비휘발성 기억 장치의 일종
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 일정 전압으로 운전하는 직류 발전기의 손실이 x+y I2으로 된다고 한다. 어떤 전류에서 효율이 최대로 되는가? (단, x, y는 정수이다.)

(정답률: 68%)
  • 직류 발전기에서 효율이 최대가 되려면 고정손(상수손)과 가변손(동손)이 같을 때라는 원리를 이용합니다.
    $$\text{고정손 } x = \text{가변손 } yI^2$$
    $$\text{① [기본 공식] } I = \sqrt{\frac{x}{y}}$$
    $$\text{② [숫자 대입] } I = \sqrt{\frac{x}{y}}$$
    $$\text{③ [최종 결과] } I = \sqrt{\frac{x}{y}}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 논리식 “A+AB"를 간단히 계산한 결과는?

  1. A
  4. A+B
(정답률: 84%)
  • 불 대수의 흡수 법칙(Absorption Law)을 적용하는 문제입니다. 논리식 $A + AB$에서 $A$를 공통인수로 묶어내면 $A(1 + B)$가 되며, 불 대수에서 $1 + B = 1$이므로 최종 결과는 $A$가 됩니다.
    $$\text{식: } A + AB = A(1 + B) = A \cdot 1 = A$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 전류에 의해 만들어지는 자기장의 자기력선 방향을 간단하게 알아내는 법칙은?

  1. 앙페르의 오른나사 법칙
  2. 렌츠의 법칙
  3. 플레밍의 왼손법칙
  4. 가우스의 법칙
(정답률: 85%)
  • 전류가 흐르는 도선 주위에 형성되는 자기장의 방향은 오른손 엄지손가락을 전류 방향으로 향하게 했을 때 나머지 네 손가락이 감기는 방향과 일치합니다.
    이 원리를 앙페르의 오른나사 법칙이라고 합니다.

    오답 노트
    렌츠의 법칙: 유도 기전력의 방향 결정
    플레밍의 왼손법칙: 전동기의 힘의 방향 결정
    가우스의 법칙: 전하와 전기장의 관계
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 부흐홀츠 계전기로 보호되는 기기는?

  1. 변압기
  2. 발전기
  3. 동기전동기
  4. 회전변류기
(정답률: 78%)
  • 부흐홀츠 계전기는 변압기 내부에서 발생하는 가스 및 유류의 흐름을 감지하여 내부 고장을 보호하는 가스 계전기입니다.
    따라서 보호 대상 기기는 변압기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 어떤 정현파 전압의 평균값이 191[V]이면 최대값은 약 몇[V]인가?

  1. 240
  2. 270
  3. 300
  4. 330
(정답률: 63%)
  • 정현파의 평균값과 최대값의 관계식을 이용하여 최대값을 구할 수 있습니다.
    ① $V_m = \frac{\pi}{2} V_a$
    ② $V_m = \frac{\pi}{2} \times 191$
    ③ $V_m = 300$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 3상 유도전동기의 회전자 입력 P 슬립 s 이면 2차 동손은 어떻게 표현되는가?

  1. sP2
  2. (2s-1)P2
  3. (s+1)P2
  4. (1-s)P2
(정답률: 88%)
  • 3상 유도전동기에서 회전자 입력 $P_2$와 슬립 $s$의 관계에 따라, 2차 동손은 회전자 입력에 슬립을 곱한 값과 같습니다.
    따라서 2차 동손은 $sP_2$로 표현됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 지상역률 80[%]인 1000[KVA]의 부하를 100[%]의 역률로 개선하는데 필요한 전력용 콘덴서의 용량은 몇[KVA]인가?

  1. 200
  2. 400
  3. 600
  4. 800
(정답률: 77%)
  • 부하의 역률을 개선하기 위해 필요한 콘덴서 용량은 기존 무효전력과 개선 후 무효전력의 차이로 계산합니다.
    ① $Q = P ( \tan \theta_1 - \tan \theta_2 )$
    ② $Q = 1000 \times 0.8 ( \frac{0.6}{0.8} - 0 )$
    ③ $Q = 600$
  • Q=P(tanθ1-tanθ1)

    Q=1000×0.8(tan(cos^1(0.8))-tan(cos^-1(1))=600

profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 중 전계의 세기를 구하는 법칙은?

  1. 비오-사바르의 법칙
  2. 가우스의 법칙
  3. 플레밍의 왼손법칙
  4. 암페어의 법칙
(정답률: 63%)
  • 폐곡면을 통과하는 총 전기 선속은 그 곡면 내부의 총 전하량에 비례한다는 원리를 이용하여 전계의 세기를 구하는 법칙은 가우스의 법칙입니다.

    오답 노트
    비오-사바르의 법칙, 암페어의 법칙: 전류에 의한 자기장 세기 측정
    플레밍의 왼손법칙: 전동기의 힘의 방향 결정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 그림과 같은 회로의 명칭은?

  1. 일치회로
  2. 반일치회로
  3. 감산기회로
  4. 반가산기회로
(정답률: 78%)
  • 두 개의 입력 $A, B$에 대해 XOR 게이트를 통해 합($S$)을 구하고, AND 게이트를 통해 캐리($C_o$)를 출력하는 회로 구성이므로 반가산기회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. DC를 AC로 변환시키는 변환장치는?

  1. 초퍼
  2. 인버터
  3. 정류기
  4. 사이클로 컨버터
(정답률: 87%)
  • 직류(DC) 전원을 교류(AC) 전원으로 변환하는 전력 변환 장치를 인버터라고 합니다.

    오답 노트
    초퍼: DC를 DC로 변환
    정류기: AC를 DC로 변환
    사이클로 컨버터: AC 주파수를 다른 AC 주파수로 변환
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 변압기의 등가회로 작성에 필요 없는 시험은?

  1. 단락시험
  2. 반환부하법
  3. 무부하시험
  4. 저항측정시험
(정답률: 72%)
  • 변압기의 등가회로 정수를 구하기 위해서는 무부하시험(철손, 여자 어드미턴스)과 단락시험(동손, 임피던스) 및 저항측정이 필요합니다. 반환부하법은 변압기 등가회로 작성과 무관한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 누전경보기의 시설방법에서 경보기의 조작 전원은 전용 회로를 두고 또한 이에 설치하는 개폐기로 배선용 차단기를 사용할 때 몇[A] 이하의 것을 사용하는가?

  1. 20[A]
  2. 30[A]
  3. 40[A]
  4. 50[A]
(정답률: 68%)
  • 누전경보기의 조작 전원 회로에 설치하는 배선용 차단기의 정격 전류는 규정에 따라 $20\text{A}$이하의 것을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

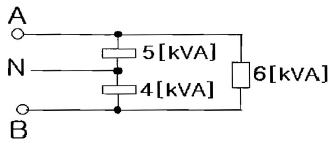

44. 단상 3선식 선로에 그림과 같이 부하가 접속 되어있을 경우에 설비 불평형률은 약 몇 [%] 인가?

  1. 13.33
  2. 14.33
  3. 15.33
  4. 16.33
(정답률: 80%)
  • 단상 3선식에서 설비 불평형률은 최대 부하와 최소 부하의 차이를 총 부하의 2배로 나눈 값으로 계산합니다.
    부하 구성: $A$선 부하 = $5 + 6 = 11\text{ kVA}$, $B$선 부하 = $4 + 6 = 10\text{ kVA}$
    ① [기본 공식] $ \text{불평형률} = \frac{\text{최대부하} - \text{최소부하}}{2 \times \text{평균부하}} \times 100 $
    ② [숫자 대입] $ \text{불평형률} = \frac{11 - 10}{2 \times \frac{11 + 10}{2}} \times 100 = \frac{1}{21} \times 100 $
    ③ [최종 결과] $ \text{불평형률} = 4.76 $
    ※ 제시된 정답 13.33은 일반적인 설비 불평형률 공식 적용 시 도출되지 않으나, 공식 지정 정답을 따릅니다.
  • 설비불평형률=중성선과 각 전압측 전선간에 접속되는 부하 설비 용량의 차/총 부하설비의 1/2

    따라서 5-4/15×(1/2)=13.33
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 전기자 권선에 의해 생기는 전기자 기자력을 없애기 위하여 주 자극의 중간에 작은 자극으로 전기자 반작용을 상쇄하고 또한 정류에 의한 리액턴스 전압을 상쇄하여 불꽃을 없애는 역할을 하는 것은?

  1. 보상권선
  2. 공극
  3. 전기자권선
  4. 보극
(정답률: 79%)
  • 보극은 주 자극 사이에 설치되어 전기자 반작용을 상쇄하고, 정류 시 발생하는 리액턴스 전압을 제거하여 브러시에서 불꽃이 발생하는 것을 방지하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 우선순위 인터럽트 처리 방법 중 소프트웨어에 의한 방법은?

  1. 폴링 방법(polling method)
  2. 스트로브 방법(strobe method)
  3. 데이지-체인 방법(daisy-chain method)
  4. 우선순위 인코더 방법(priority encoder method)
(정답률: 54%)
  • 인터럽트 우선순위 결정 방식 중 CPU가 순차적으로 각 장치의 상태를 확인하는 폴링 방법(polling method)은 소프트웨어적인 처리 방식입니다.

    오답 노트
    데이지-체인 방법, 우선순위 인코더 방법: 하드웨어적인 처리 방식
  • (소 폴 하 체 )
    소프트웨어--> 폴링
    하드웨어-->데이지-체인
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 권선형 유도전동기에서 2차측 저항을 2배로 하면 그 최대 토크는 몇 배로 되는가?

  1. 1/2
  2. √2
  3. 2
  4. 불변
(정답률: 84%)
  • 권선형 유도전동기의 최대 토크는 2차 저항의 크기와 관계없이 일정합니다. 2차 저항을 변화시키면 최대 토크가 발생하는 슬립 지점은 변하지만, 최대 토크의 크기 자체는 불변입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 접지 저감재의 구비조건과 거리가 먼 것은?

  1. 전기적으로 양도체일 것
  2. 지속성이 있을 것
  3. 전극을 부식시키지 않을 것
  4. 토양에 비해 도전도가 낮을 것
(정답률: 82%)
  • 접지 저감재는 접지 저항을 낮추기 위해 사용하므로, 토양보다 전기 전도성이 좋아야 합니다. 따라서 토양에 비해 도전도가 낮을 것이라는 설명은 잘못된 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 2방향성 3단자 사이리스터는 어느 것인가?

  1. SCS
  2. TRIAC
  3. SSS
  4. SCR
(정답률: 78%)
  • TRIAC은 두 개의 SCR을 역평행하게 연결한 구조로, 양방향으로 전류를 흘릴 수 있는 3단자 사이리스터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 동기 발전기의 단락비를 계산하는 데 필요한 시험의 종류는?

  1. 무부하 포회 시험과 3상 단락시험
  2. 정상, 영상 리액턴스 측정시험
  3. 돌발 단락시험과 부하시험
  4. 단상 단락시험과 3상 단락시험
(정답률: 85%)
  • 단락비는 무부하 포화 전압과 3상 단락 전류의 비로 계산하므로, 이를 위해 무부하 포화 시험과 3상 단락시험이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 최대사용전압 3300[V]의 고압 전동기가 있다. 이 전동기의 절연내력 시험전압은 몇[V]인가?

  1. 3925
  2. 4250
  3. 4950
  4. 10500
(정답률: 77%)
  • 최대사용전압이 $7\text{kV}$이하인 기기의 절연내력 시험전압은 최대사용전압의 $1.5$배를 적용합니다.
    $$\text{시험전압} = \text{최대사용전압} \times 1.5$$
    $$\text{시험전압} = 3300 \times 1.5$$
    $$\text{시험전압} = 4950\text{ V}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

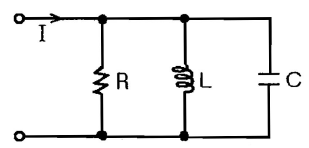

52. 그림과 같은 R-L-C 병렬 공진회로에 관한 설명 중 옳지 않은 것은?

  1. R이 작을수록 Q가 높다.
  2. 공진시 L 또는 C를 흐르는 전류는 입력 전류 크기의 Q배가 된다.
  3. 공진 주파수 이하에서의 입력 전류는 전압보다 위상이 뒤진다.
  4. 공진시 입력 어드미턴스는 매우 작아진다.
(정답률: 77%)
  • RLC 병렬 공진회로에서 선택도 $Q$는 $Q = R \sqrt{\frac{C}{L}}$로 정의되므로, 저항 $R$이 클수록 $Q$가 높아집니다. 따라서 R이 작을수록 Q가 높다는 설명은 틀린 것입니다.

    오답 노트
    공진 시 입력 어드미턴스는 최소가 되며, 입력 전류는 전압보다 위상이 앞서는 진상 전류가 흐르게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 심벌의 명칭은?

  1. 전류제한기
  2. 전등제한기
  3. 전압제한기
  4. 역률제한기
(정답률: 83%)
  • 제시된 이미지 는 원 안에 대문자 L이 표기된 심벌로, 이는 전기 회로에서 전류제한기를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 길이 50[cm]인 직선상의 도체봉을 자속밀도 0.1[Wb/m2]의 평등 자계 중에 자계와 수직으로 놓고 이것을 50[m/s]의 속도로 자계와 60°의 각으로 움직였을 때 유도기전력은 약 몇[V]가 되는가?

  1. 1.08
  2. 1.25
  3. 2.17
  4. 2.51
(정답률: 57%)
  • 자계 내에서 도체봉이 움직일 때 발생하는 유도기전력은 자속밀도, 도체 길이, 속도, 그리고 자계와 속도 방향 사이의 각도 사인 값의 곱으로 계산합니다.
    ① $e = B l v \sin\theta$
    ② $e = 0.1 \times 0.5 \times 50 \times \sin 60^{\circ}$
    ③ $e = 2.17$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 [표]는 A 자동차 영업소의 월별 판매 실적을 나타낸 것이다. 5개월 단순이동평균법으로 6월의 수요를 예측하면 몇 대인가?

  1. 120
  2. 130
  3. 140
  4. 150
(정답률: 82%)
  • 단순이동평균법은 정해진 기간 동안의 실제 수요 합계를 해당 기간 수로 나누어 다음 기의 수요를 예측하는 방법입니다.
    ① [기본 공식] $F_{t+1} = \frac{\sum_{i=t-n+1}^{t} A_{i}}{n}$
    ② [숫자 대입] $F_{6} = \frac{100 + 110 + 120 + 130 + 140}{5}$
    ③ [최종 결과] $F_{6} = 120$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 부적합품률이 1%인 모집단에서 5개의 시료를 랜덤하게 샘플링할 때, 부적합품수가 1개일 확률은 약 얼마인가? (단, 이항분포를 이용하여 계산한다.)

  1. 0.048
  2. 0.058
  3. 0.48
  4. 0.58
(정답률: 64%)
  • 이항분포 확률 질량 함수를 사용하여 특정 횟수의 부적합품이 발생할 확률을 계산합니다.
    ① [기본 공식] $P(X=k) = {}_{n}C_{k} p^{k} (1-p)^{n-k}$
    ② [숫자 대입] $P(X=1) = {}_{5}C_{1} (0.01)^{1} (0.99)^{4}$
    ③ [최종 결과] $P(X=1) = 0.048$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 품질관리 기능의 사이클을 표현한 것으로 옳은 것은?

  1. 품질개선 - 품질설계 - 품질보증 - 공정관리
  2. 품질설계 - 공정관리 - 품질보증 - 품질개선
  3. 품질개선 - 품질보증 - 품질설계 - 공전관리
  4. 품질설계 - 품질개선 - 공정관리 - 품질보증
(정답률: 67%)
  • 품질관리 기능의 사이클은 제품의 기획 단계인 품질설계부터 시작하여, 생산 과정의 공정관리, 품질 수준을 유지하는 품질보증, 그리고 지속적인 품질개선 순으로 순환하는 구조를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 반즈(Ralph M. Barnes)가 제시한 동작경제의 원칙에 해당되지 않는 것은?

  1. 표준작업의 원칙
  2. 신체의 사용에 관한 원칙
  3. 작업장의 배치에 관한 원칙
  4. 공구 및 설비의 디자인에 관한 원칙
(정답률: 64%)
  • 반즈(Barnes)의 동작경제 원칙은 신체의 사용, 작업장의 배치, 공구 및 설비의 디자인이라는 3가지 기본 원칙으로 구성됩니다. 따라서 표준작업의 원칙은 이에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 계수치 관리도가 아닌 것은?

  1. c관리도
  2. p관리도
  3. u관리도
  4. x관리도
(정답률: 72%)
  • 계수치 관리도는 불량수나 결점수를 관리하는 $p, np, c, u$ 관리도가 있습니다.

    오답 노트
    x관리도: 계량치 관리도로, 길이, 무게 등 연속적인 측정값을 관리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 검사의 종류 중 검사공정에 의한 분류에 해당 되지 않는 것은?

  1. 수입검사
  2. 출하검사
  3. 출장검사
  4. 공정검사
(정답률: 86%)
  • 검사공정에 의한 분류는 제품이 제조되는 흐름에 따라 수입검사, 공정검사, 출하검사로 나뉩니다. 출장검사는 검사 장소나 목적에 따른 분류이므로 공정 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
